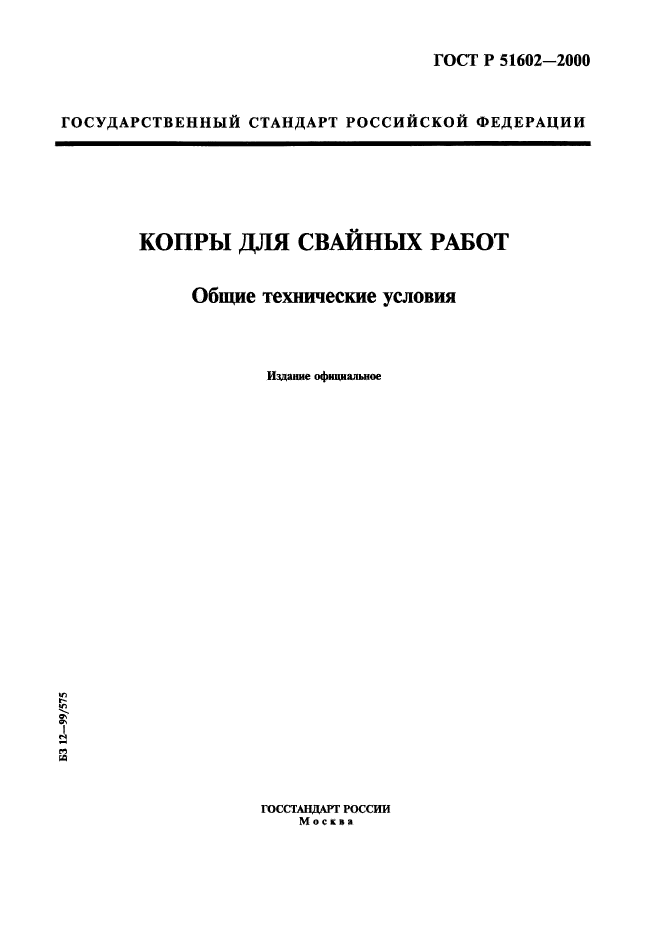

ГОСТ Р 51602-2000
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОПРЫ ДЛЯ СВАЙНЫХ РАБОТ
Общие технические условия
ГОССТАНДАРТ РОССИИ
Москва

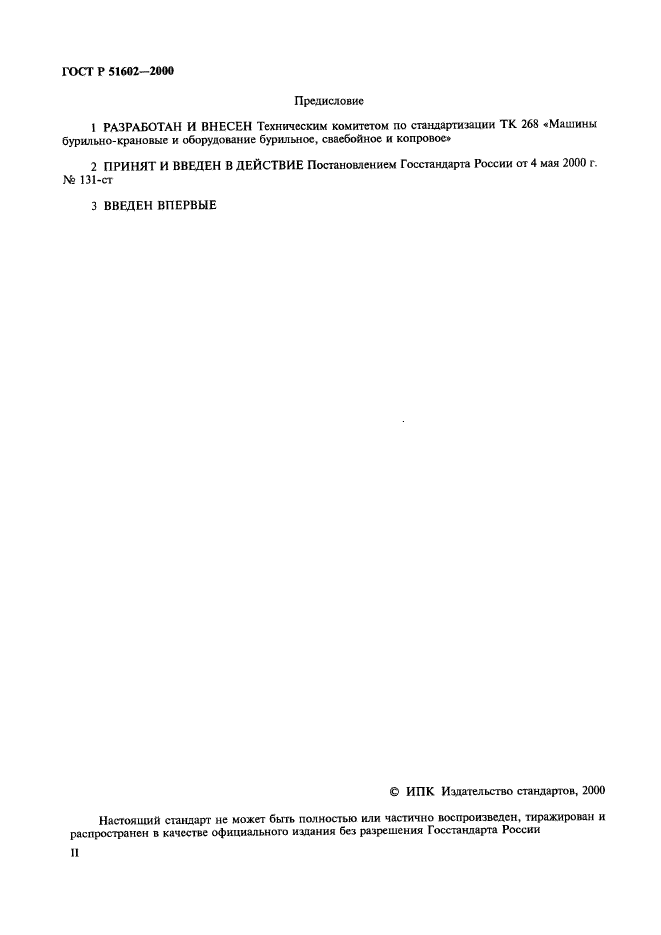

Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 268 «Машины бурильно-крановые и оборудование бурильное, сваебойное и копровое»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 4 мая 2000 г. № 131-ст
3 ВВЕДЕН ВПЕРВЫЕ

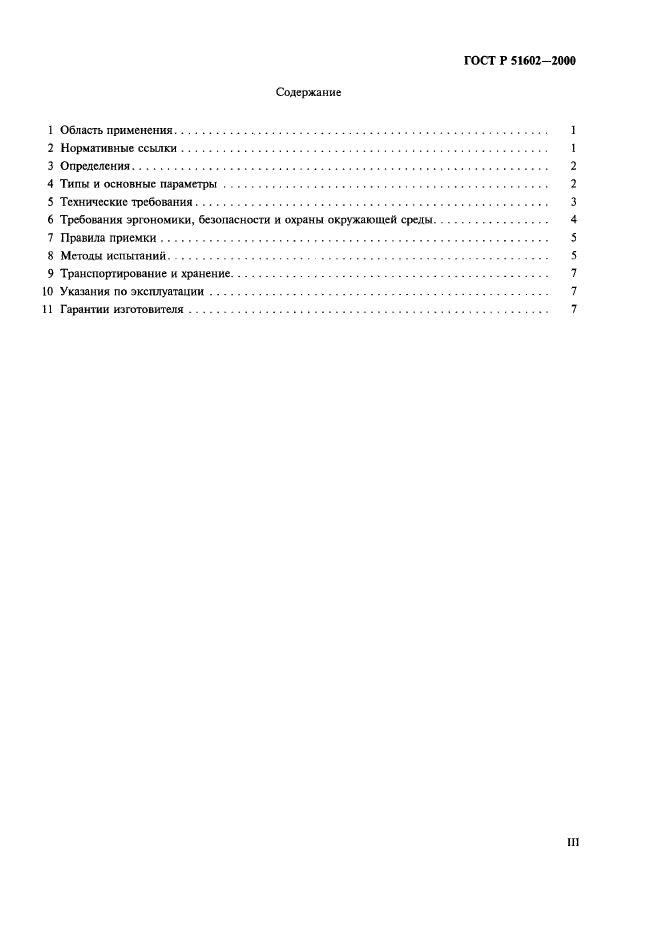

СОДЕРЖАНИЕ
|
1 Область применения 1 2 Нормативные ссылки 1 3 Определения 2 4 Типы и основные параметры 2 5 Технические требования 4 6 Требования эргономики, безопасности и охраны окружающей среды 5 7 Правила приемки 5 8 Методы испытаний 6 9 Транспортирование и хранение 8 10 Указания по эксплуатации 8 11 Гарантии изготовителя 8 |

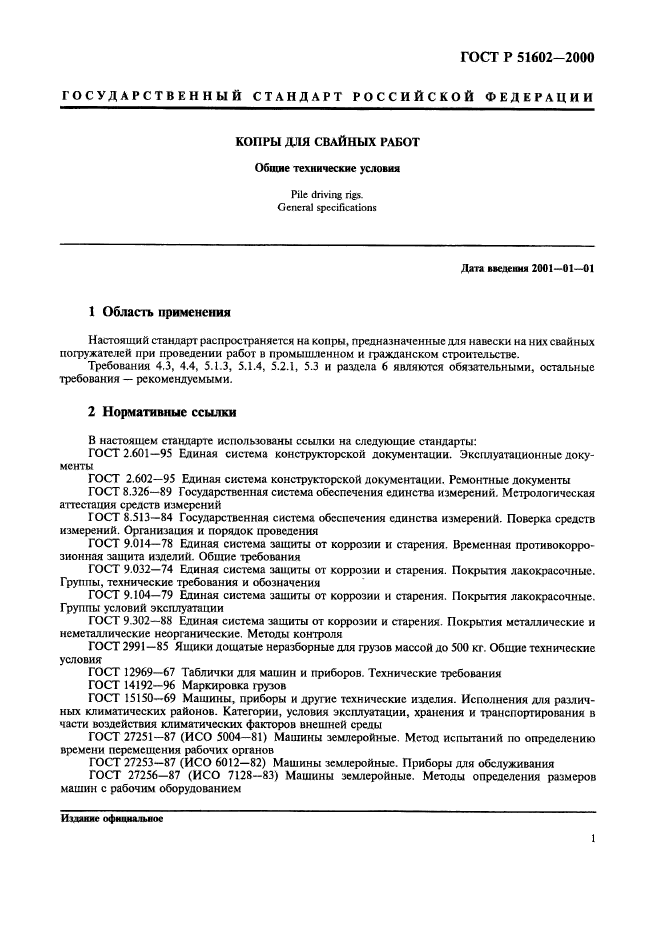

ГОСТ Р 51602-2000
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОПРЫ ДЛЯ СВАЙНЫХ РАБОТ
Общие технические условия
Pile driving rigs.
General specifications
Дата введения 2001-01-01
1 Область применения
Настоящий стандарт распространяется на копры, предназначенные для навески на них свайных погружателей при проведении работ в промышленном и гражданском строительстве.
Требования 4.3, 4.4, 5.1.3, 5.1.4, 5.2.1, 5.3 и раздела 6 являются обязательными, остальные требования — рекомендуемыми.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-95 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы
ГОСТ 8.326-89 Государственная система обеспечения единства измерений. Метрологическая аттестация средств измерений
ГОСТ 8.513-84 Государственная система обеспечения единства измерений. Поверка средств измерений. Организация и порядок проведения
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 12969-67 Таблички для машин и приборов. Технические требования
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 27251-87 (ИСО 5004-81) Машины землеройные. Метод испытаний по определению времени перемещения рабочих органов
ГОСТ 27253-87 (ИСО 6012-82) Машины землеройные. Приборы для обслуживания
ГОСТ 27256-87 (ИСО 7128-83) Машины землеройные. Методы определения размеров машин с рабочим оборудованием
ГОСТ 27518-87 Диагностирование изделий. Общие требования
ГОСТ 27718-88 (ИСО 4510-2-86) Машины землеройные. Инструмент для технического обслуживания. Часть 2. Ремонтный инструмент. Механические съемники
ГОСТ 27922-88 (ИСО 6016-82) Машины землеройные. Методы измерения масс машин в целом; рабочего оборудования и составных частей
ГОСТ 28983-91 (ИСО 4510-1-87) Машины землеройные. Инструмент для технического обслуживания. Часть 1. Инструмент для ухода и регулировки
ГОСТ 29292-92 (ИСО 9533-89) Машины землеройные. Бортовые звуковые сигнализаторы переднего и заднего хода. Методы акустических испытаний
ГОСТ 30067-93 Экскаваторы одноковшовые универсальные полноповоротные. Общие технические условия
ГОСТ Р 50906-96 Оборудование сваебойное. Общие требования безопасности
ГОСТ Р 51318.12-99 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от самоходных средств, моторных лодок и устройств с двигателями внутреннего сгорания. Нормы и методы испытаний
3 Определения
3.1 В настоящем стандарте применяют термины по ГОСТ Р 50906.
4 Типы и основные параметры
4.1 Копры подразделяют на типы:
4.1.1 по конструкции ходовой части:
— К — колесные,
— Г — гусеничные,
— Р — рельсовые.
4.1.2 по наличию поворотной платформы:
1 — с поворотной платформой,
0 — без поворотной платформы.
4.1.3 по наличию изменения вылета мачты:
1 — с изменением вылета,
0 — без изменения вылета.
4.1.4 по наличию наклона мачты:
1 — с изменением наклона,
0 — без изменения наклона.
4.2 Высоту мачты копра выбирают исходя из длины погружаемых свай и высоты навешиваемого на копер свайного погружателя с наголовником. При этом длину свай рекомендуется выбирать из следующего ряда чисел: 4; 6; 8; 10; 12; 14; 16; 20; 24 м.
Допустимые отклонения ± 5.
4.3 В нормативных документах на копры конкретных моделей устанавливают следующие показатели:
— наибольшую грузоподъемность, в т.ч.:
на канате подъема погружателя,
на канате подъема сваи;
— максимальное сечение забиваемых свай;
— максимальную длину забиваемых свай;
— максимальную массу забиваемых свай;
— ширину направляющих мачты;
— угол поворота платформы (при наличии);
— диапазон вылета мачты (при наличии);
— диапазон углов наклона мачты (при наличии);
— максимальную частоту вращения поворотной платформы;
— кратность полиспаста подъема молота;
— кратность полиспаста подъема сваи;
— максимальную скорость подъема молота и сваи;

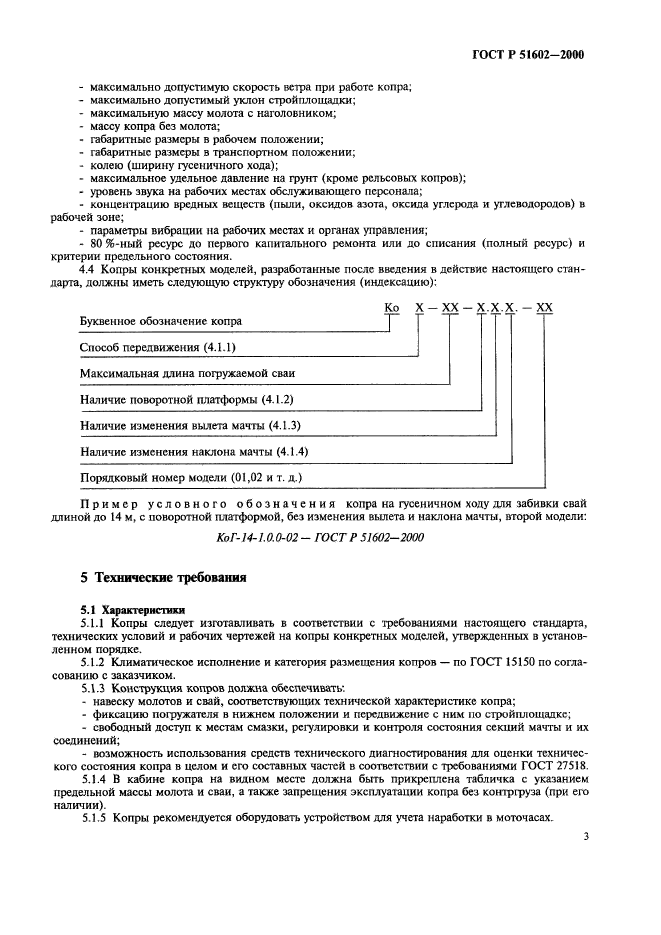

— максимально допустимую скорость ветра при работе копра;
— максимально допустимый уклон стройплощадки;
— максимальную массу молота с наголовником;
— массу копра без молота;
— габаритные размеры в рабочем положении;
— габаритные размеры в транспортном положении;
— колею (ширину гусеничного хода);
— максимальное удельное давление на грунт (кроме рельсовых копров);
— уровень звука на рабочих местах обслуживающего персонала;
— концентрацию вредных веществ (пыли, оксидов азота, оксида углерода и углеводородов) в рабочей зоне;
— параметры вибрации на рабочих местах и органах управления;
— 80 %-ный ресурс до первого капитального ремонта или до списания (полный ресурс) и критерии предельного состояния.
4.4 Копры конкретных моделей, разработанные после введения в действие настоящего стандарта, должны иметь следующую структуру обозначения (индексацию):
