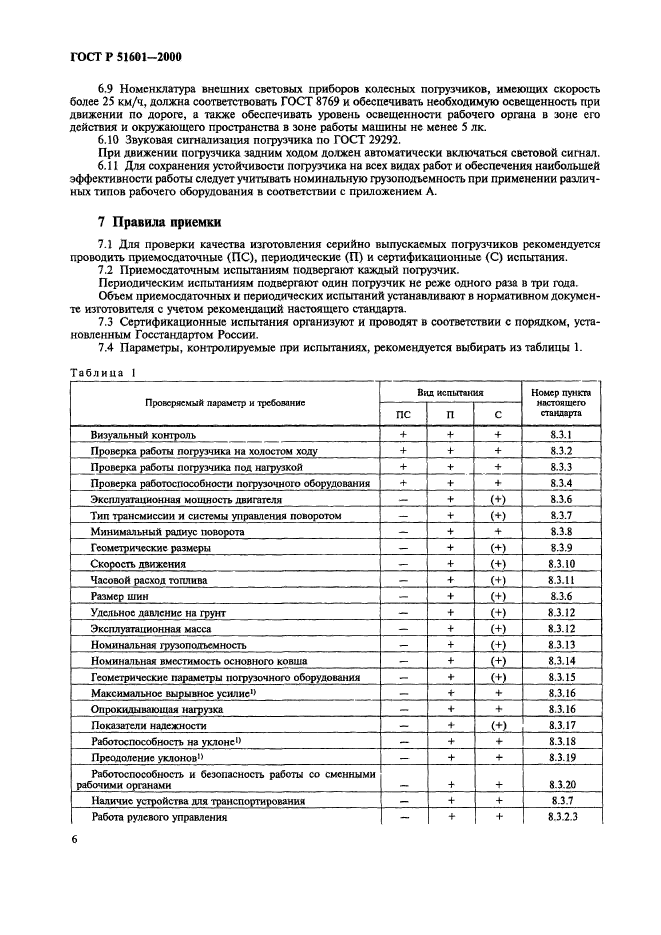

Страница 5
Страница 6
Страница 7
Страница 8
Страница 9
Страница 10
Страница 11
Страница 12
Страница 13
Страница 14
Страница 15
Страница 16
Страница 17

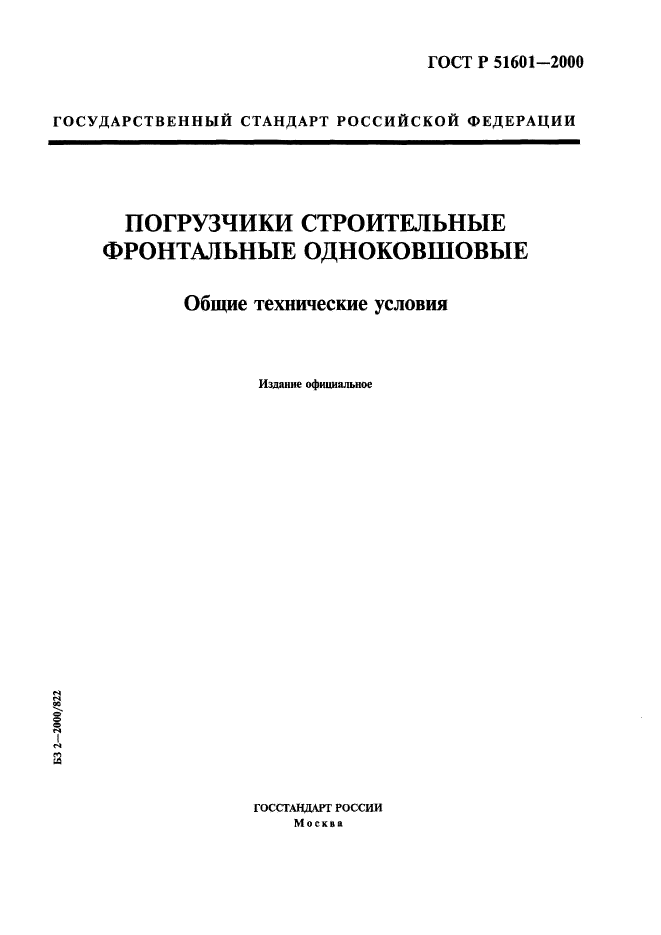

ГОСТ Р 51601-2000
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПОГРУЗЧИКИ СТРОИТЕЛЬНЫЕ
ОДНОКОВШОВЫЕ
Общие технические условия
ГОССТАНДАРТ РОССИИ
Москва

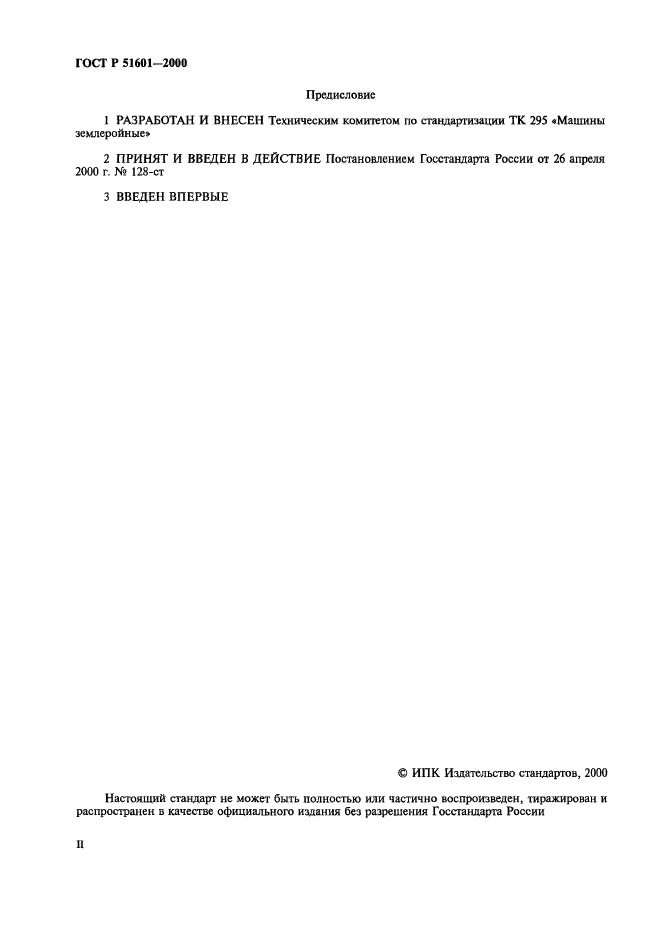

Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 295 «Машины землеройные»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 26 апреля 2000 г. № 128-ст
3 ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
|
1 Область применения 1 2 Нормативные ссылки 2 3 Определения 3 4 Типы и основные параметры 3 5 Технические требования 5 6 Требования эргономики, безопасности и охраны окружающей среды 6 7 Правила приемки 8 8 Методы испытаний 9 9 Транспортирование и хранение 13 10 Указания по эксплуатации 13 11 Гарантии изготовителя 13 ПРИЛОЖЕНИЕ А 13 Определение номинальной грузоподъемности погрузчика с различными типами рабочего оборудования 13 ПРИЛОЖЕНИЕ Б 14 |

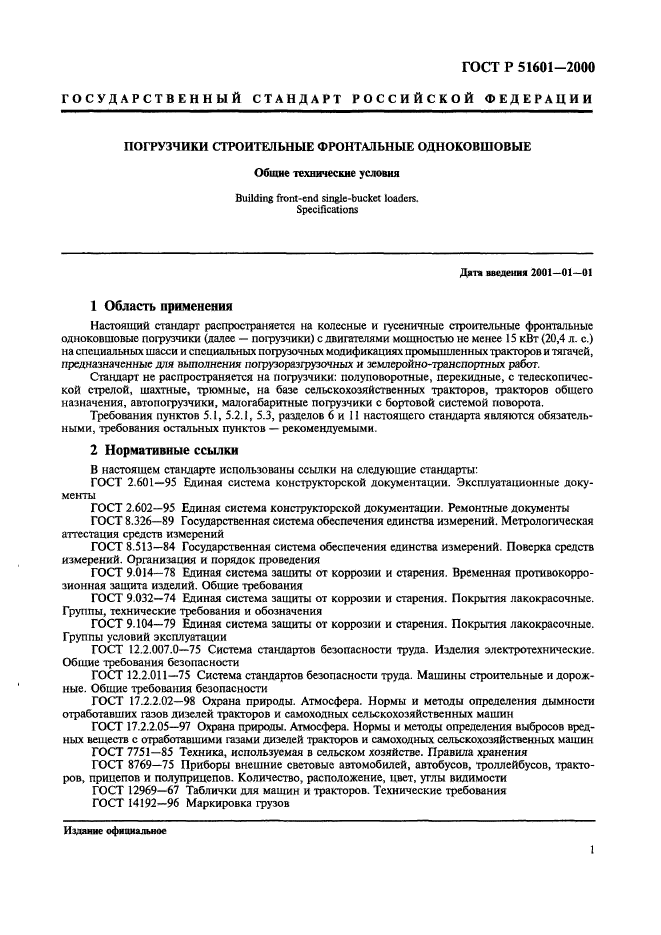

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПОГРУЗЧИКИ СТРОИТЕЛЬНЫЕ ОДНОКОВШОВЫЕ
Общие технические условия
Building single-bucket loaders.
Specifications
Дата введения 2001-01-01
(Измененная редакция. Изм. № 1).
1 Область применения
Настоящий стандарт распространяется на колесные и гусеничные строительные одноковшовые погрузчики (далее — погрузчики), предназначенные для выполнения погрузоразгрузочных и землеройно-транспортных работ.
Стандарт не распространяется на погрузчики: полуповоротные, перекидные, с телескопической стрелой, шахтные, трюмные, автопогрузчики, малогабаритные погрузчики с бортовой системой поворота.
Требования 4.3, 5.1, 5.3 и раздела 6 настоящего стандарта являются обязательными, остальные — рекомендуемыми.
Раздел 1 (Измененная редакция. Изм. № 1).
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-95 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.011-75 Система стандартов безопасности труда. Машины строительные и дорожные. Общие требования безопасности
ГОСТ 17.2.2.02-98 Охрана природы. Атмосфера. Нормы и методы определения дымности отработавших газов дизелей тракторов и самоходных сельскохозяйственных машин
ГОСТ 17.2.2.05-97 Охрана природы. Атмосфера. Нормы и методы определения выбросов вредных веществ с отработавшими газами дизелей тракторов и самоходных сельскохозяйственных машин
ГОСТ 7751-85 Техника, используемая в сельском хозяйстве. Правила хранения
ГОСТ 8769-75 Приборы внешние световые автомобилей, автобусов, троллейбусов, тракторов, прицепов и полуприцепов. Количество, расположение, цвет, углы видимости
ГОСТ 12969-67 Таблички для машин и тракторов. Технические требования
ГОСТ 14192-96 Маркировка грузов

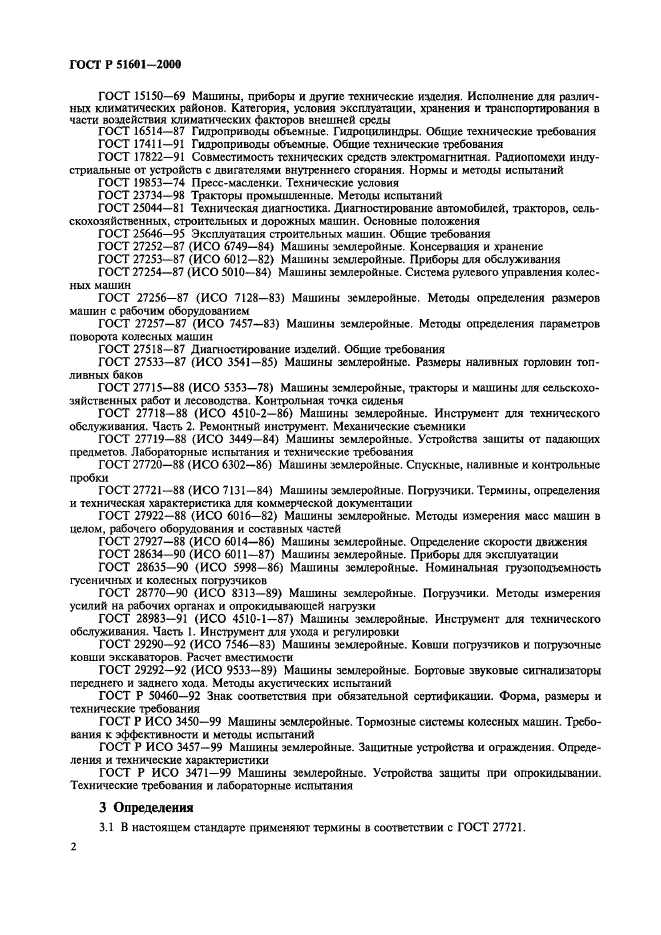

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категория, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16514-96 Гидроприводы объемные. Гидроцилиндры. Общие технические требования
ГОСТ 17411-91 Гидроприводы объемные. Общие технические требования
ГОСТ 19853-74 Пресс-масленки. Технические условия
ГОСТ 23734-98 Тракторы промышленные. Методы испытаний
ГОСТ 25044-81 Техническая диагностика. Диагностирование автомобилей, тракторов, сельскохозяйственных, строительных и дорожных машин. Основные положения
ГОСТ 25646-95 Эксплуатация строительных машин. Общие требования
ГОСТ 27252-87 (ИСО 6749-84) Машины землеройные. Консервация и хранение
ГОСТ 27253-87 (ИСО 6012-82) Машины землеройные. Приборы для обслуживания
ГОСТ 27254-87 (ИСО 5010-84) Машины землеройные. Система рулевого управления колесных машин
ГОСТ 27256-87 (ИСО 7128-83) Машины землеройные. Методы определения размеров машин с рабочим оборудованием
ГОСТ 27257-87 (ИСО 7457-83) Машины землеройные. Методы определения параметров поворота колесных машин
ГОСТ 27518-87 Диагностирование изделий. Общие требования
ГОСТ 27533-87 (ИСО 3541-85) Машины землеройные. Размеры наливных горловин топливных баков
ГОСТ 27715-88 (ИСО 5353-78) Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья
ГОСТ 27718-88 (ИСО 4510-2-86) Машины землеройные. Инструмент для технического обслуживания. Часть 2. Ремонтный инструмент. Механические съемники
ГОСТ 27719-88 (ИСО 3449-84) Машины землеройные. Устройства защиты от падающих предметов. Лабораторные испытания и технические требования
ГОСТ 27720-88 (ИСО 6302-86) Машины землеройные. Спускные, наливные и контрольные пробки
ГОСТ 27721-88 (ИСО 7131-84) Машины землеройные. Погрузчики. Термины, определения и техническая характеристика для коммерческой документации
ГОСТ 27922-88 (ИСО 6016-82) Машины землеройные. Методы измерения масс машин в целом, рабочего оборудования и составных частей
ГОСТ 27927-88 (ИСО 6014-86) Машины землеройные. Определение скорости движения
ГОСТ 28634-90 (ИСО 6011-87) Машины землеройные. Приборы для эксплуатации
ГОСТ 28635-90 (ИСО 5998-86) Машины землеройные. Номинальная грузоподъемность гусеничных и колесных погрузчиков
ГОСТ 28770-90 (ИСО 8313-89) Машины землеройные. Погрузчики. Методы измерения усилий на рабочих органах и опрокидывающей нагрузки
ГОСТ 28983-91 (ИСО 4510-1-87) Машины землеройные. Инструмент для технического обслуживания. Часть 1. Инструмент для ухода и регулировки
ГОСТ 29290-92 (ИСО 7546-83) Машины землеройные. Ковши погрузчиков и погрузочные ковши экскаваторов. Расчет вместимости
ГОСТ 29292-92 (ИСО 9533-89) Машины землеройные. Бортовые звуковые сигнализаторы переднего и заднего хода. Методы акустических испытаний
ГОСТ Р 50460-92 Знак соответствия при обязательной сертификации. Форма, размеры и технические требования
ГОСТ Р 51318.12-99 (СИСПР 12-97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от самоходных средств, моторных лодок и устройств с двигателями внутреннего сгорания. Нормы и методы испытаний
ГОСТ Р ИСО 3450-99 Машины землеройные. Тормозные системы колесных машин. Требования к эффективности и методы испытаний
ГОСТ Р ИСО 3457-99 Машины землеройные. Защитные устройства и ограждения. Определения и технические характеристики
ГОСТ Р ИСО 3471-99 Машины землеройные. Устройства защиты при опрокидывании. Технические требования и лабораторные испытания
(Измененная редакция. Изм. № 1).
3 Определения
3.1 В настоящем стандарте применяют термины в соответствии с ГОСТ 27721.

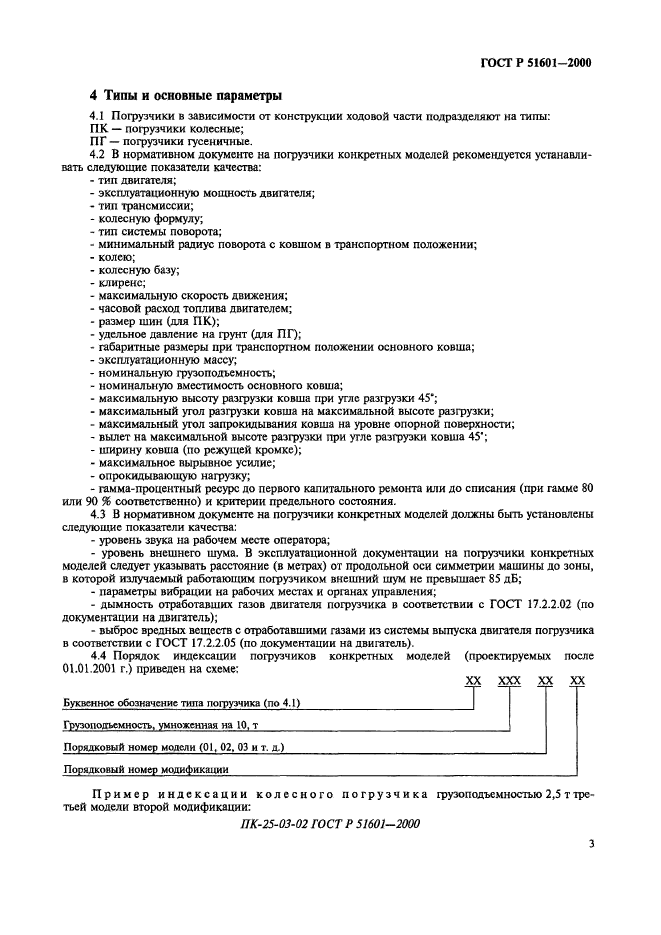

4 Типы и основные параметры
4.1 Погрузчики в зависимости от конструкции ходовой части подразделяют на типы:
ПК — погрузчики колесные;
ПГ — погрузчики гусеничные.
4.2 В нормативном документе на погрузчики конкретных моделей рекомендуется устанавливать следующие показатели качества:
— тип двигателя;
— эксплуатационную мощность двигателя;
— тип трансмиссии;
— колесную формулу;
— тип системы поворота;
— минимальный радиус поворота с ковшом в транспортном положении;
— колею;
— колесную базу;
— клиренс;
— максимальную скорость движения;
— часовой расход топлива двигателем;
— размер шин (для ПК);
— удельное давление на грунт (для ПГ);
— габаритные размеры при транспортном положении основного ковша;
— эксплуатационную массу;
— номинальную грузоподъемность;
— номинальную вместимость основного ковша;
— максимальную высоту разгрузки ковша при угле разгрузки 45°;
— максимальный угол разгрузки ковша на максимальной высоте разгрузки;
— максимальный угол запрокидывания ковша на уровне опорной поверхности;
— вылет на максимальной высоте разгрузки при угле разгрузки ковша 45°;
— ширину ковша (по режущей кромке);
— максимальное вырывное усилие;
— опрокидывающую нагрузку;
— гамма-процентный ресурс до первого капитального ремонта или до списания (при гамме 80 или 90 % соответственно) и критерии предельного состояния.
4.3 В нормативном документе на погрузчики конкретных моделей должны быть установлены следующие показатели качества:
— уровень звука на рабочем месте оператора;
— уровень внешнего шума. В эксплуатационной документации на погрузчики конкретных моделей следует указывать расстояние (в метрах) от продольной оси симметрии машины до зоны, в которой излучаемый работающим погрузчиком внешний шум не превышает 85 дБ;
— параметры вибрации на рабочих местах и органах управления;
— дымность отработавших газов двигателя погрузчика в соответствии с ГОСТ 17.2.2.02 (по документации на двигатель);
— выброс вредных веществ с отработавшими газами из системы выпуска двигателя погрузчика в соответствии с ГОСТ 17.2.2.05 (по документации на двигатель).
4.4 Порядок индексации погрузчиков конкретных моделей (проектируемых после 01.01.2001 г.) приведен на схеме:
