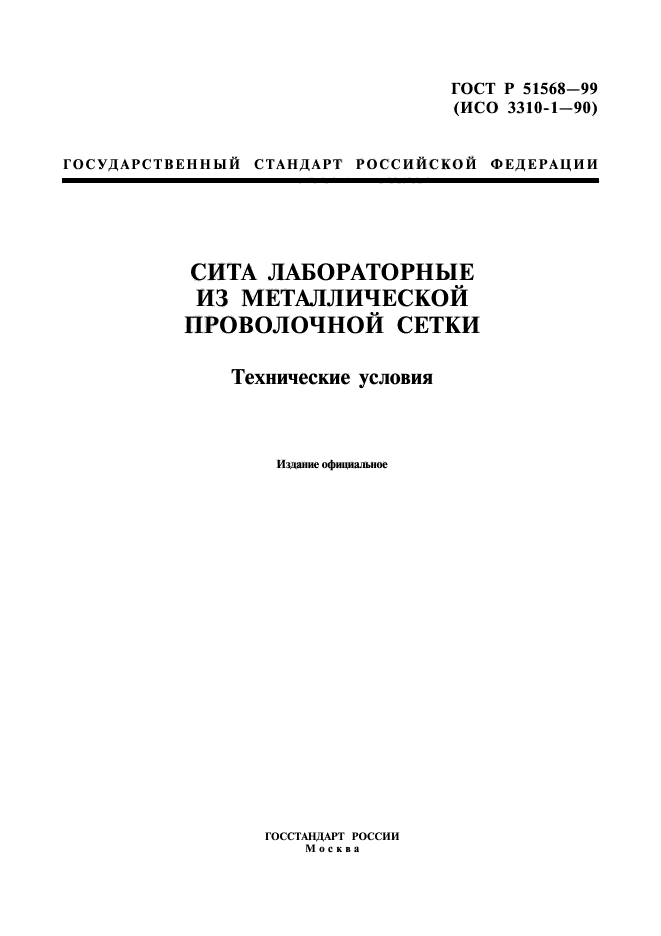

ГОСТ Р 51568-99
(ИСО 3310-1-90)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИТА ЛАБОРАТОРНЫЕ
ИЗ МЕТАЛЛИЧЕСКОЙ ПРОВОЛОЧНОЙ СЕТКИ
Технические условия
ГОССТАНДАРТ РОССИИ
Москва

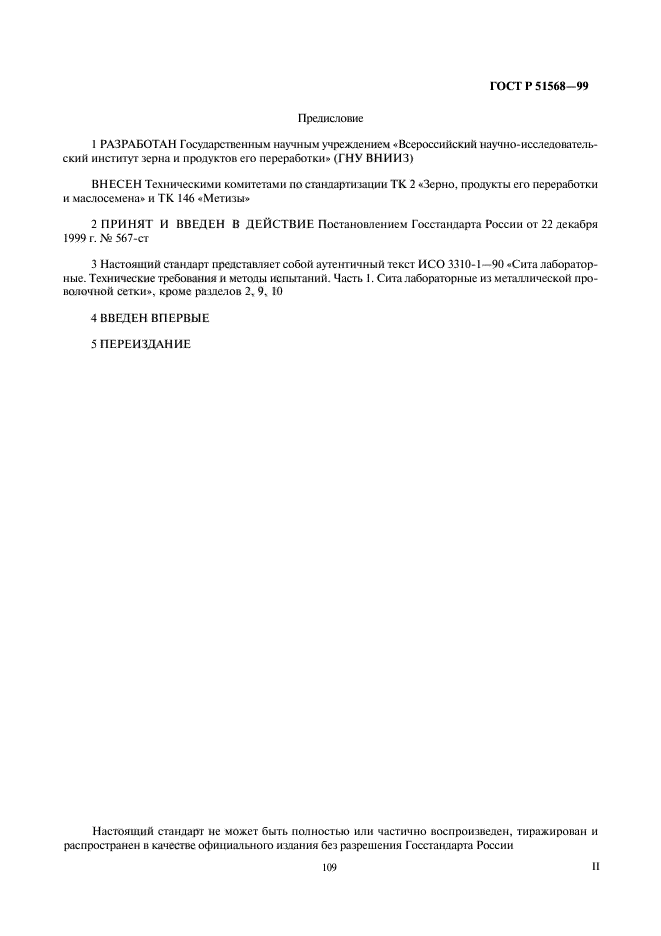

Предисловие
1 РАЗРАБОТАН Государственным научным учреждением «Всероссийский научно-исследовательский институт зерна и продуктов его переработки» (ГНУ ВНИИЗ)
ВНЕСЕН Техническим комитетом по стандартизации ТК 2 «Зерно, продукты его переработки и маслосемена», ТК 146 «Метизы»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 22 декабря 1999 г. № 567-ст
3 Настоящий стандарт представляет собой аутентичный текст ИСО 3310-1-90 «Сита лабораторные. Технические требования и методы испытаний. Часть 1. Сита лабораторные из металлической проволочной сетки», кроме разделов 2, 9, 10
4 ВВЕДЕН ВПЕРВЫЕ
Содержание
1 Область применения
2 Нормативные ссылки
3 Определения
4 Общие требования
5 Требования к сетке, изготовленной из металлической проволоки
5.1 Допустимые отклонения размеров ячеек и диаметра проволоки

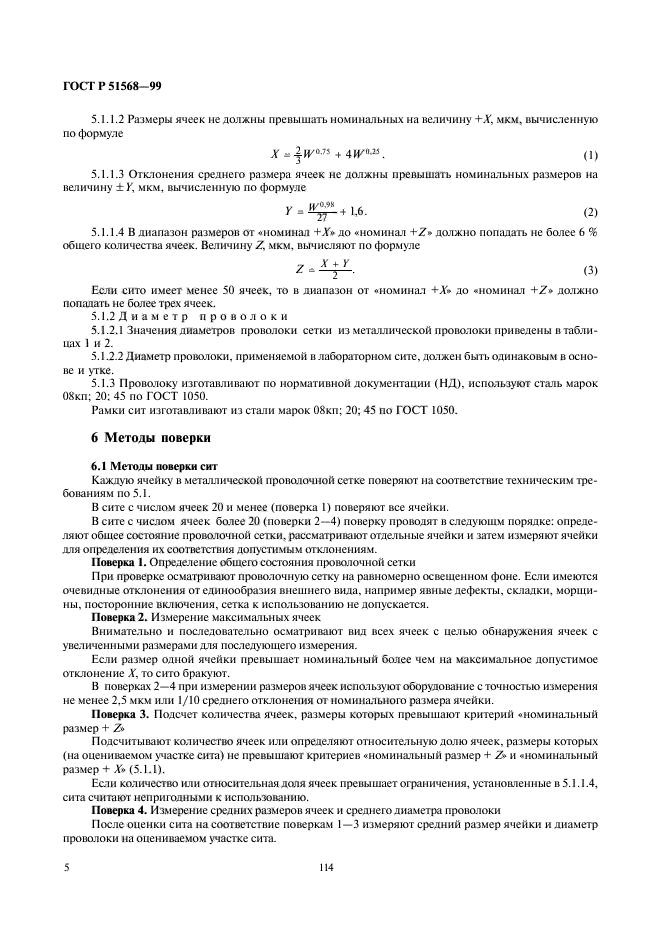

6 Методы поверки
6.1 Методы поверки сит

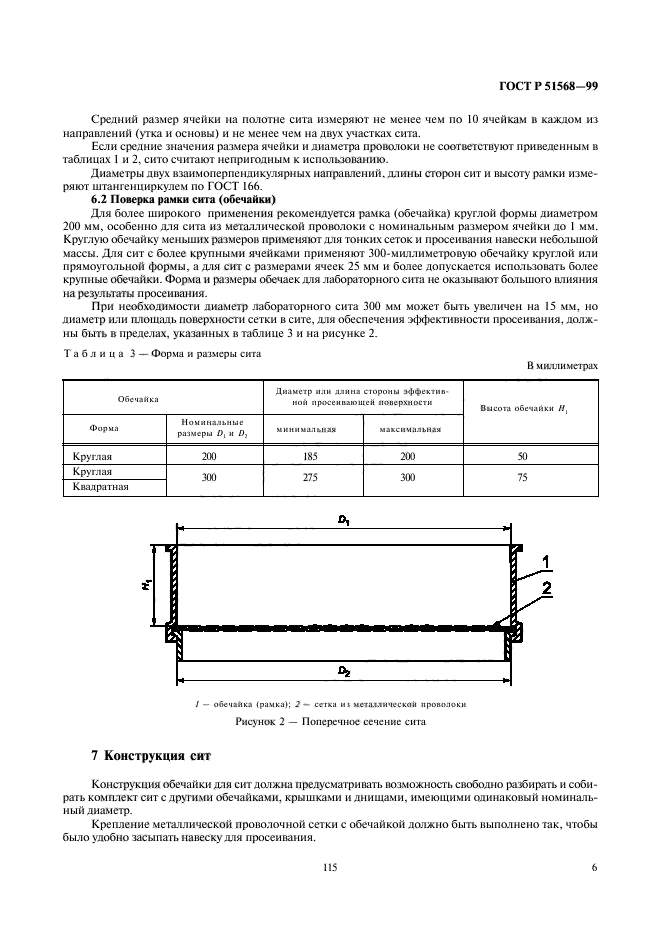

6.2 Поверка рамки сита (обечайки)
7 Конструкция лабораторных сит

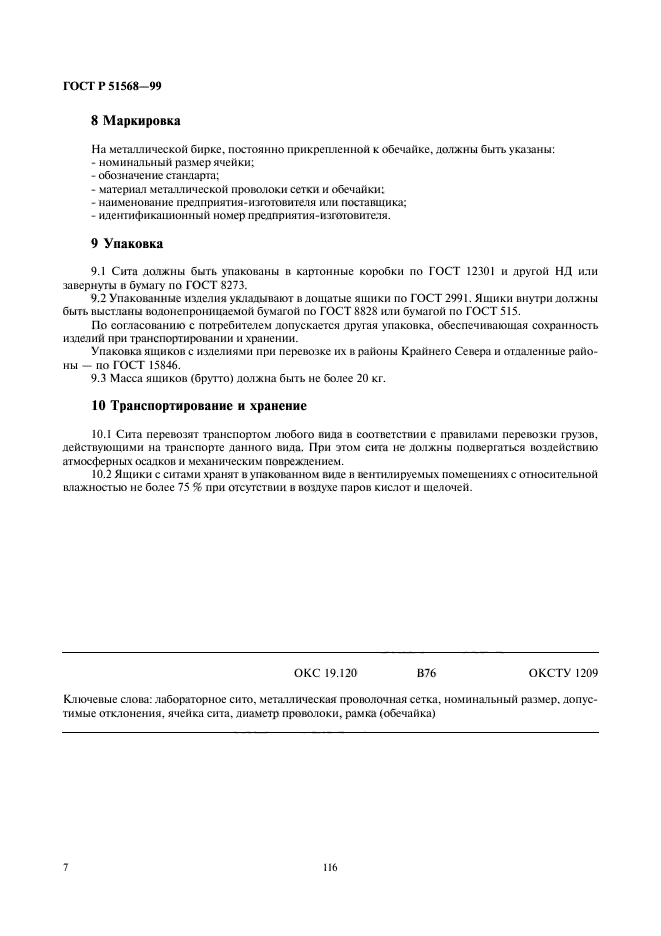

8 Маркировка
9 Упаковка
10 Транспортирование и хранение

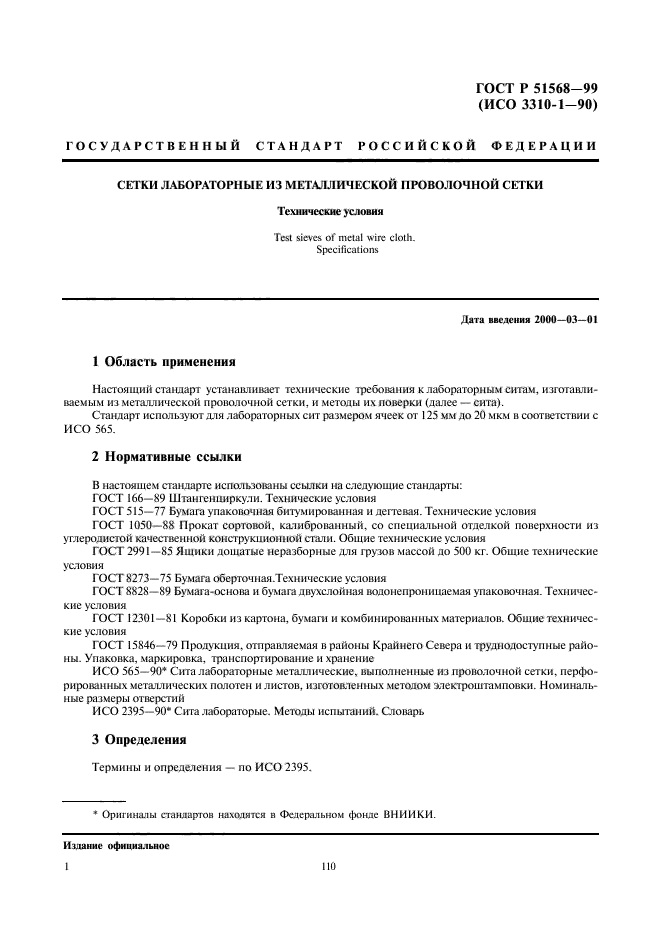

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИТА ЛАБОРАТОРНЫЕ ИЗ МЕТАЛЛИЧЕСКОЙ ПРОВОЛОЧНОЙ СЕТКИ
Технические условия
Test sieves of metal wire cloth.
Specifications
Дата введения 2000-03-01
1 Область применения
Настоящий стандарт устанавливает технические требования и методы поверки к лабораторным ситам, изготавливаемым из металлической проволочной сетки.
Стандарт используют для лабораторных сит, размером ячеек от 125 мм до 20 мкм в соответствии со стандартом ИСО 565*.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 8828-89 Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия
ГОСТ 12301-81 Коробки из картона, бумаги и комбинированных материалов. Общие технические условия
ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение
ИСО 565-90* Сита лабораторные металлические, выполненные из проволочной сетки, перфорированных металлических полотен и листов, изготовленных методом электроштамповки. Номинальные размеры отверстий
ИСО 2395-90* Лабораторные сита и методы испытаний. Словарь
___________
* Оригинал стандарта находится в Федеральном фонде ВНИИКИ.
3 Определения
Термины и определения — по стандарту ИСО 2395.

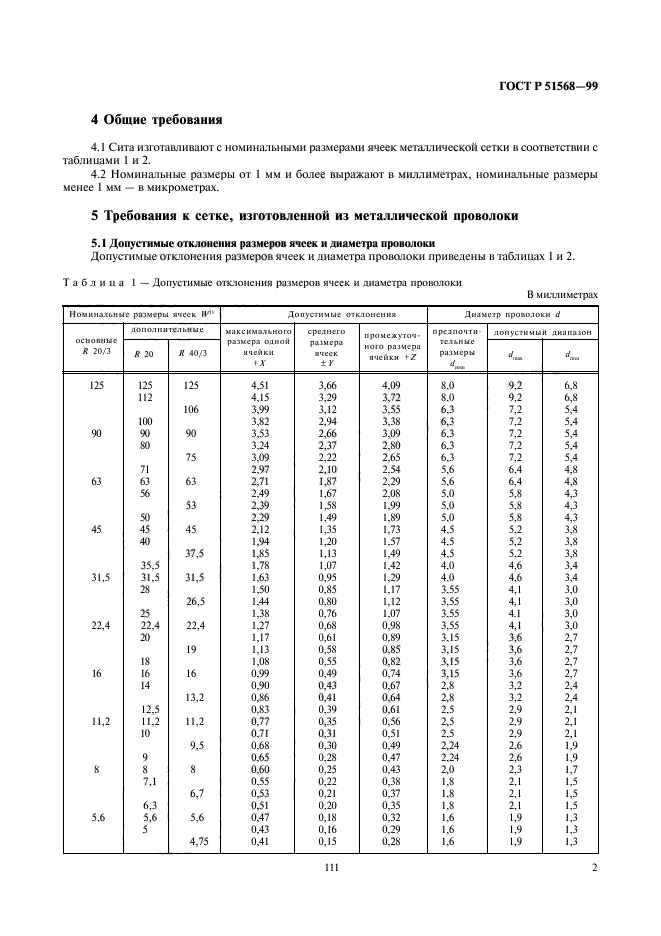

4 Общие требования
4.1 Лабораторные сита из металлической проволочной тканной сетки изготавливают с номинальными размерами ячеек металлической сетки в соответствии с таблицами 1 и 2.
4.2 Номинальные размеры от 1 мм и более выражают в миллиметрах, номинальные размеры менее 1 мм — в микронах.
5 Требования к сетке, изготовленной из металлической проволоки 5.1 Допустимые отклонения размеров ячеек и диаметра проволоки
Допустимые отклонения размеров ячеек и диаметра проволоки приведены в таблицах 1 и 2.

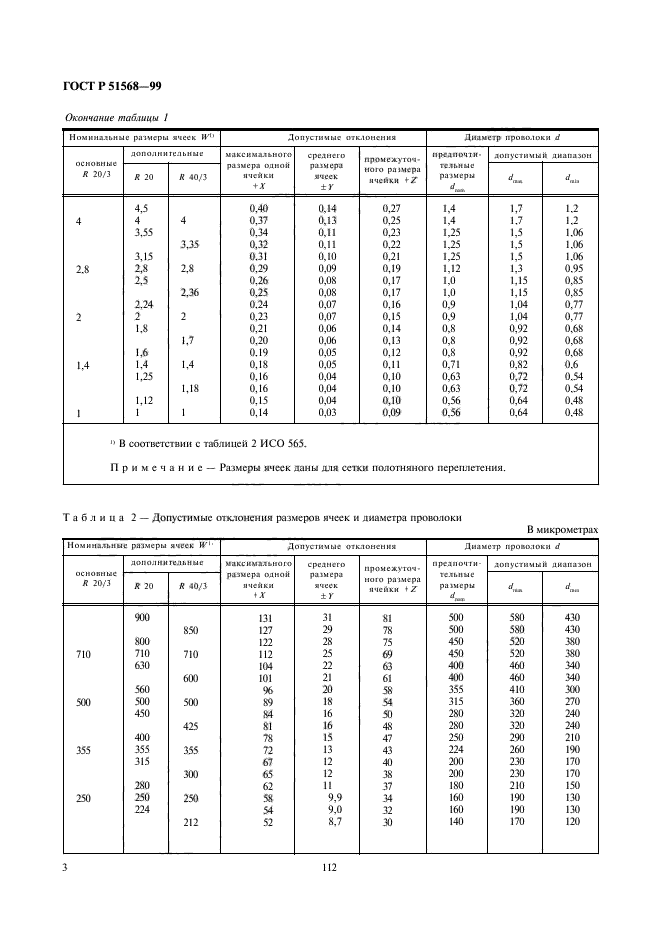

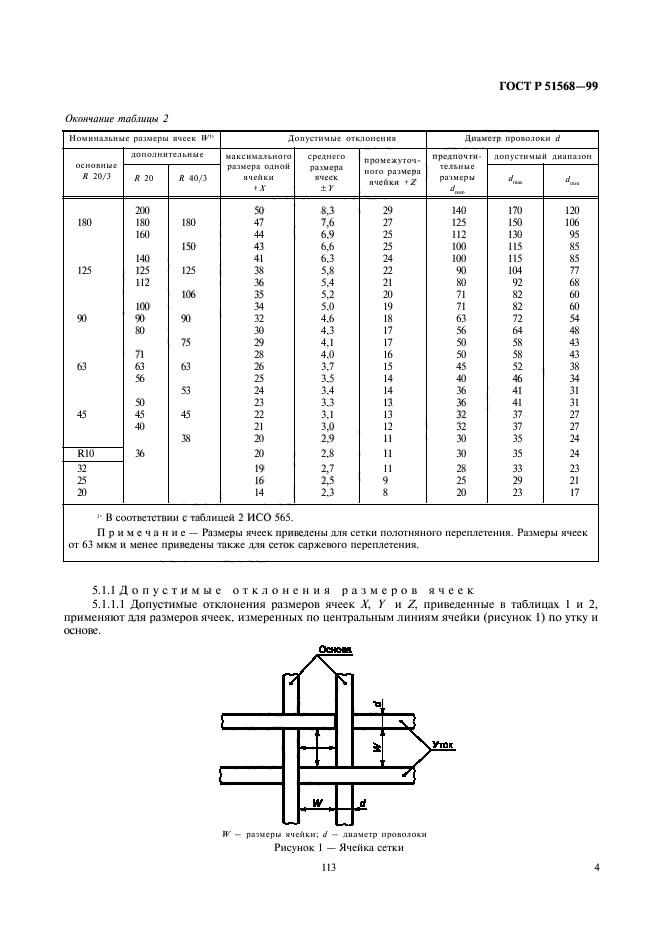

Таблица 1 — Допустимые отклонения размеров ячеек и диаметра проволоки
В миллиметрах
|
Номинальные размеры ячеек W 1) |
Допустимые отклонения |
Диаметр проволоки d |
||||||
|
основные R 20/3 |
дополнительные |
максимального размера одной ячейки +X |
среднего размера ячеек ±Y |
промежуточного размера ячейки +Z |
предпочтительные размеры dnom |
допустимый диапазон |
||
|
R 20 |
R 40/3 |
dmax |
dmin |
|||||
|
125 |
125 |
125 |
4,51 |
3,66 |
4,09 |
8 |
9,2 |
6,8 |
|
112 |
4,15 |
3,29 |
3,72 |
8 |
9,2 |
6,8 |
||
|
106 |
3,99 |
3,12 |
3,55 |
6,3 |
7,2 |
5,4 |
||
|
100 |
3,82 |
2,94 |
3,38 |
6,3 |
7,2 |
5,4 |
||
|
90 |
90 |
90 |
3,53 |
2,66 |
3,09 |
6,3 |
7,2 |
5,4 |
|
80 |
3,24 |
2,37 |
2,8 |
6,3 |
7,2 |
5,4 |
||
|
75 |
3,09 |
2,22 |
2,6 |
6,3 |
7,2 |
5,4 |
||
|
71 |
2,97 |
2,1 |
2,54 |
5,6 |
6,4 |
4,8 |
||
|
63 |
63 |
63 |
2,71 |
1,8 |
2,29 |
5,6 |
6,4 |
4,8 |
|
56 |
2,49 |
1,67 |
2,08 |
5 |
5,8 |
4,3 |
||
|
53 |
2,39 |
1,58 |
1,99 |
5 |
5,8 |
4,3 |
||
|
50 |
2,29 |
1,49 |
1,89 |
5 |
5,8 |
4,3 |
||
|
45 |
45 |
45 |
2,12 |
1,35 |
1,73 |
4,5 |
5,2 |
3,8 |
|
40 |
1,94 |
1,2 |
1,57 |
4,5 |
5,2 |
3,8 |
||
|
37,5 |
1,85 |
1,13 |
1,49 |
4,5 |
5,2 |
3,8 |
||
|
35,5 |
1,78 |
1,07 |
1,42 |
4 |
4,6 |
3,4 |
||
|
31,5 |
31,5 |
31,5 |
1,63 |
0,95 |
1,29 |
4 |
4,6 |
3,4 |
|
28 |
1,5 |
0,85 |
1,17 |
3,55 |
4,1 |
3 |
||
|
26,5 |
1,44 |
0,8 |
1,12 |
3,55 |
4,1 |
3 |
||
|
25 |
1,38 |
0,76 |
1,07 |
3,55 |
4,1 |
3 |
||
|
22,4 |
22,4 |
22,4 |
1,27 |
0,68 |
0,98 |
3,55 |
4,1 |
3 |
|
20 |
1,17 |
0,61 |
0,89 |
3,15 |
3,6 |
2,7 |
||
|
19 |
1,13 |
0,58 |
0,85 |
3,15 |
3,6 |
2,7 |
||
|
18 |
1,08 |
0,55 |
0,82 |
3,15 |
3,6 |
2,7 |
||
|
16 |
16 |
16 |
0,99 |
0,49 |
0,74 |
3,15 |
3,6 |
2,7 |
|
14 |
0,9 |
0,43 |
0,67 |
2,8 |
3,2 |
2,4 |
||
|
13,2 |
0,86 |
0,41 |
0,64 |
2,8 |
3,2 |
2,4 |
||
|
12,5 |
0,83 |
0,39 |
0,61 |
2,5 |
2,9 |
2,1 |
||
|
11,2 |
11,2 |
11,2 |
0,77 |
0,35 |
0,56 |
2,5 |
2,9 |
2,1 |
|
10 |
0,71 |
0,31 |
