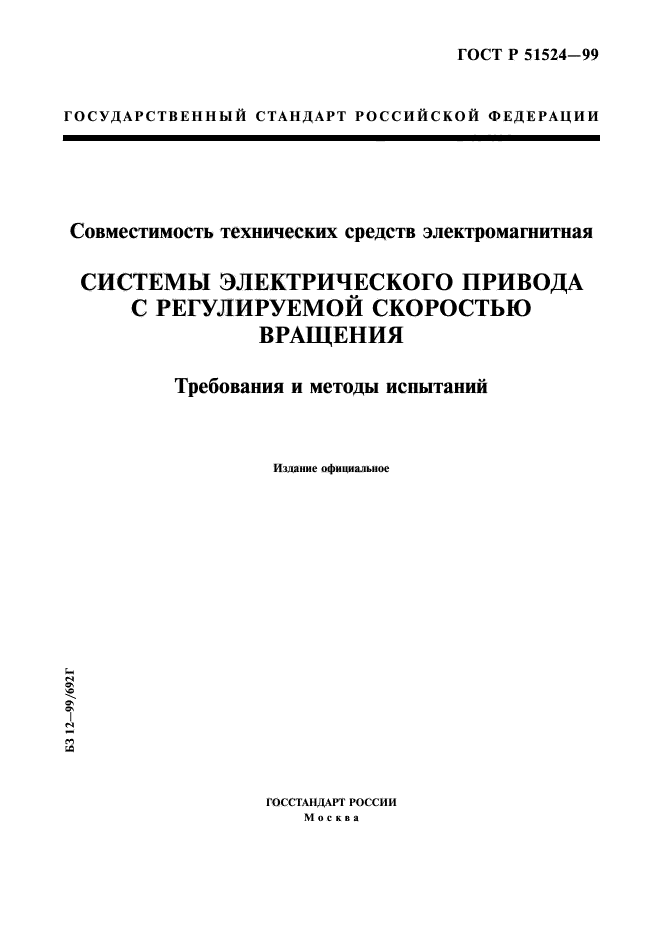

ГОСТ Р 51524-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Совместимость технических средств электромагнитная

СИСТЕМЫ ЭЛЕКТРИЧЕСКОГО ПРИВОДА С РЕГУЛИРУЕМОЙ СКОРОСТЬЮ ВРАЩЕНИЯ

Требования и методы испытаний

Издание официальное

БЗ 12-99/692 Г

ГОССТАНДАРТ РОССИИ Москва

ГОСТ Р 51524-99

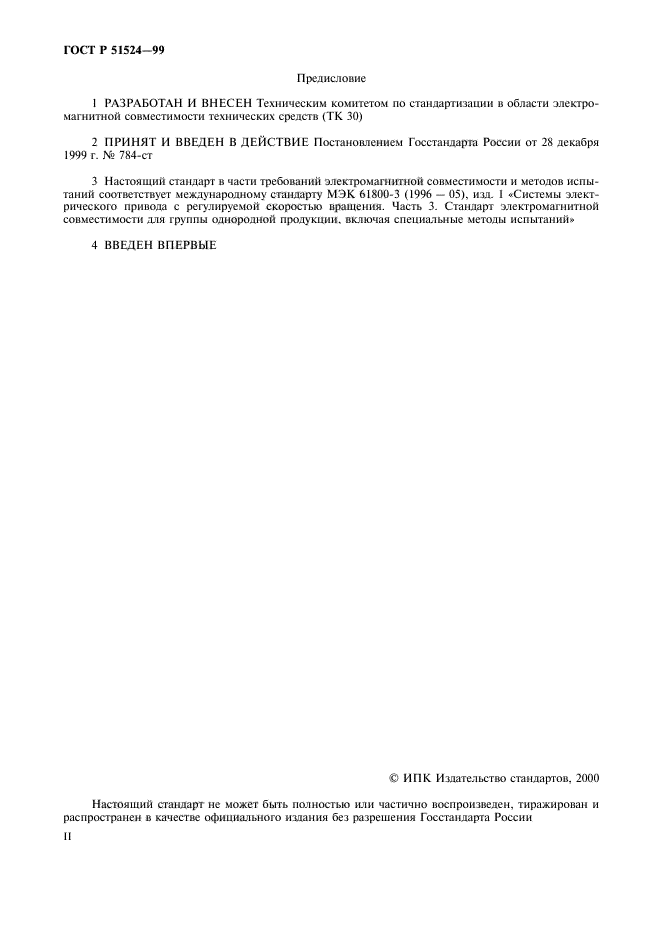

Предисловие

1    РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации в области электро-магнитной совместимости технических средств ( ГК 30)

2    ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 28 декабря 1999 г. № 784-ст

3    Настоящий стандарт в части требований электромагнитной совместимости и методов испытаний соответствует международному стандарту МЭК 61800-3 (19% — 05), изд. I «Системы электрического привода с регулируемой скоростью вращения. Часть 3. Стандарт электромагнитной совместимости для группы однородной продукции, включая специальные методы испытаний»

4    ВВЕДЕН ВПЕРВЫЕ

О ИIIК Издательство стандартов. 2000

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России

II

ГОСТ Р 51524-99

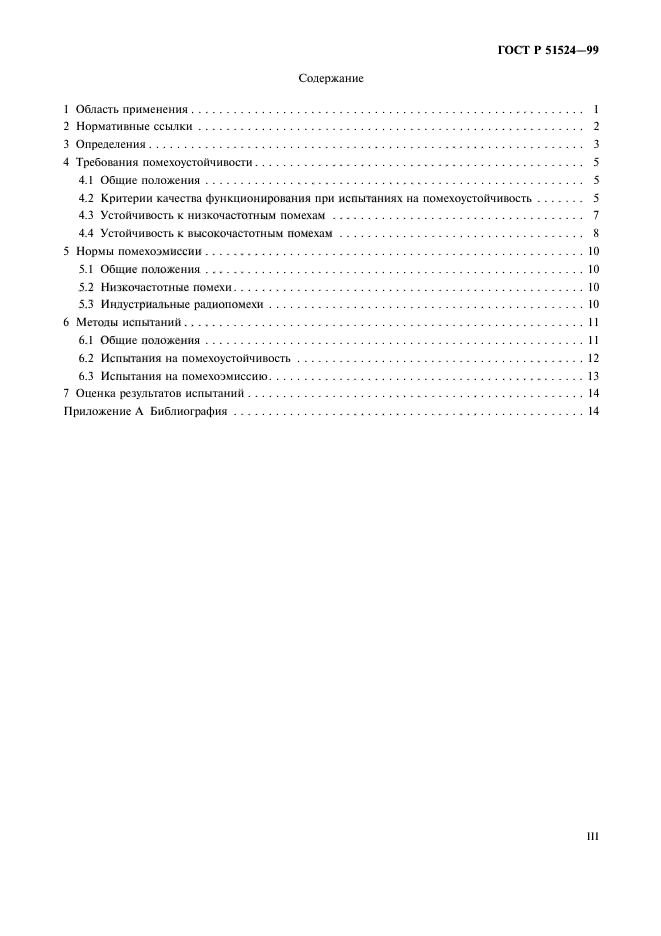

Содержание

1    Область применения……………………………………………….. 1

2    Нормативные ссылки………………………………………………. 2

3    Определения…………………………………………………….. 3

4    Требования помехоустойчивости……………………………………….. 5

4.1    Общие положения……………………………………………… 5

4.2    Критерии качества функционирования    при испытаниях на помехоустойчивость……. 5

4.3    Устойчивость к низкочастотным помехам……………………………… 7

4.4    Устойчивость к высокочастотным помехам…………………………….. 8

5    Нормы помехоэмиссин………………………………………………10

5.1    Общие положения………………………………………………10

5.2    Низкочастотные помехи…………………………………………..10

5.3    Индустриальные радиопомехи………………………………………10

6    Методы испытаний…………………………………………………II

6.1    Общие положения………………………………………………II

6.2    Испытания на помехоустойчивость…………………………………..12

6.3    Испытания на помехоэмиссию………………………………………13

7    Оценка результатов испытаний…………………………………………14

Приложение А Библиография…………………………………………..14

III

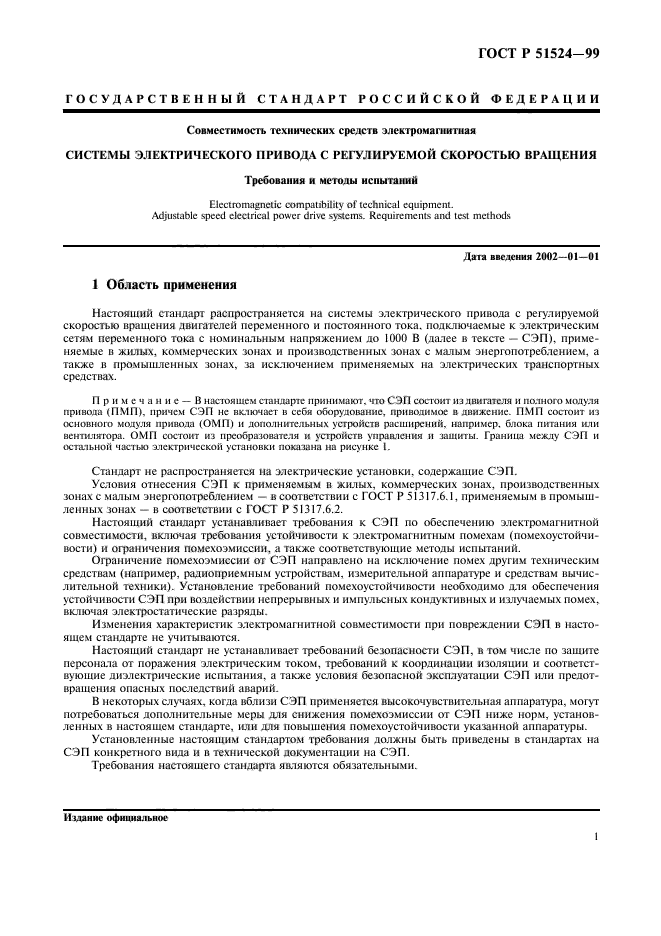

ГОСТ Р 51524-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Совместимость технических средств электромагнитная

СИСТЕМЫ ЭЛЕКТРИЧЕСКОГО ПРИВОДА С РЕГУЛИРУЕМОЙ СКОРОСТЬЮ ВРАЩЕНИЯ

Требования и методы испытаний

Electromagnetic compatibility of technical equipment.

Adjustable speed electrical power drive systems. Requirements and test methods

Дата введения 2002—01—01

1 Область применения

Настоящий стандарт распространяется па системы электрического привода с регулируемой скоростью вращения двигателей переменного и постоянного тока, подключаемые к электрическим сетям переменного тока с номинальным напряжением до 1000 В (далее в тексте — СЭП), применяемые в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением, а также в промышленных зонах, за исключением применяемых на электрических транспортных средствах.

П р и м е ч & и и с — В настоящем стандарте принимают, что СЭП состоит из двигателя и полного модуля привода (П.МП), причем СЭП не включает в себя оборудование, приводимое в движение. ПМП состоит из основного модуля привода (ОМП) и дополнительных устройств расширений, например, блока питания или вентилятора. ОМГ1 состоит из преобразователя и устройств управления и зашиты. Граница между СЭП и остальной частью электрической установки показана на рисунке I.

Стандарт не распространяется на электрические установки, содержащие СЭП.

Условия отнесения СЭП к применяемым в жилых, коммерческих зонах, производственных зонах с малым энергопотреблением — в соответствии с ГОСТ Р 51317.6.1, применяемым в промышленных зонах — в соответствии с ГОСТ Р 51317.6.2.

Настоящий стандарт устанавливает требования к СЭП по обеспечению электромагнитной совместимости, включая требования устойчивости к электромагнитным помехам (помехоустойчивости) и ограничения помехоэмиссни, а также соответствующие методы испытаний.

Ограничение помехоэмиссни от СЭП напраатено па исключение помех другим техническим средствам (например, радиоприемным устройствам, измерительной аппаратуре и средствам вычислительной техники). Установление требований помехоустойчивости необходимо для обеспечения устойчивости СЭП при воздействии непрерывных н импульсных кондуктивных и излучаемых помех, включая электростатические разряды.

Изменения характеристик электромагнитной совместимости при повреждении СЭП в настоящем стандарте не учитываются.

Настоящий стандарт не устанавливает требований безопасности СЭП. в том числе по защите персонала от поражения электрическим током, требований к координации изоляции и соответствующие диэлектрические испытания, а также усювия безопасной эксплуатации СЭП или предотвращения опасных последствий аварий.

В некоторых случаях, когда вблизи СЭП применяется высокочувствительная аппаратура, могут потребоваться дополнительные меры для снижения помехоэмиссни от СЭП ниже норм, установленных в настоящем стандарте, или для повышения помехоустойчивости указанной аппаратуры.

Установленные настоящим стандартом требования должны быть приведены в стандартах на СЭП конкретного вида и в технической документации на СЭП.

Требования настоящего стандарта являются обязательными.

Издание официальное

I

ГОСТ Р 51524-99

^ятричоошя устное»

СЭП

пмп
	Сметами уцраиюню
	ОИ1 Устройства угрввпоння Злинтныо устройства
	Блокгитент Вслоиалтыы» устройстве

Двиеталь. и датчики

Обадаоввнив, при водимое в двигание

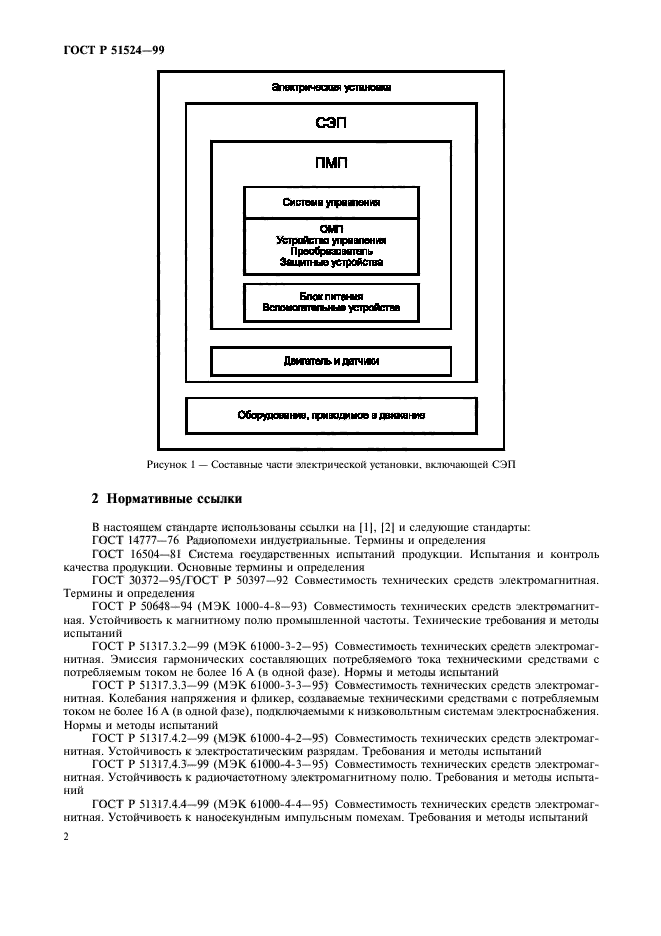

Рисунок 1 — Составные части электрической установки, включающей СЭП

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на |1|, |2| и следующие стандарты:

ГОСТ 14777-76 Радиопомехи индустриальные. Термины и определения ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения

ГОСТ Р 50648-94 (МЭК 1000-4-8—93) Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний

ГОСТ I’ 51317.3.2—99 (МЭК 61000-3-2—95) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих потребляемого тока техническими средствами с потребляемым током не более 16 Л (в одной фазе). Нормы и методы испытаний

ГОСТ Р 51317.3.3-99 (МЭК 61000-3-3—95) Совместимость технических средств электромагнитная. Колебания напряжения и фликер, создаваемые техническими средствами с потребляемым током не более 16Л (водной фазе), подключаемыми к низковольтным системам электроснабжения. Нормы и методы испытаний

ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2—95) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний

ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3— 95) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний

ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4— 95) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний

2

ГОСТ Р 51524-99

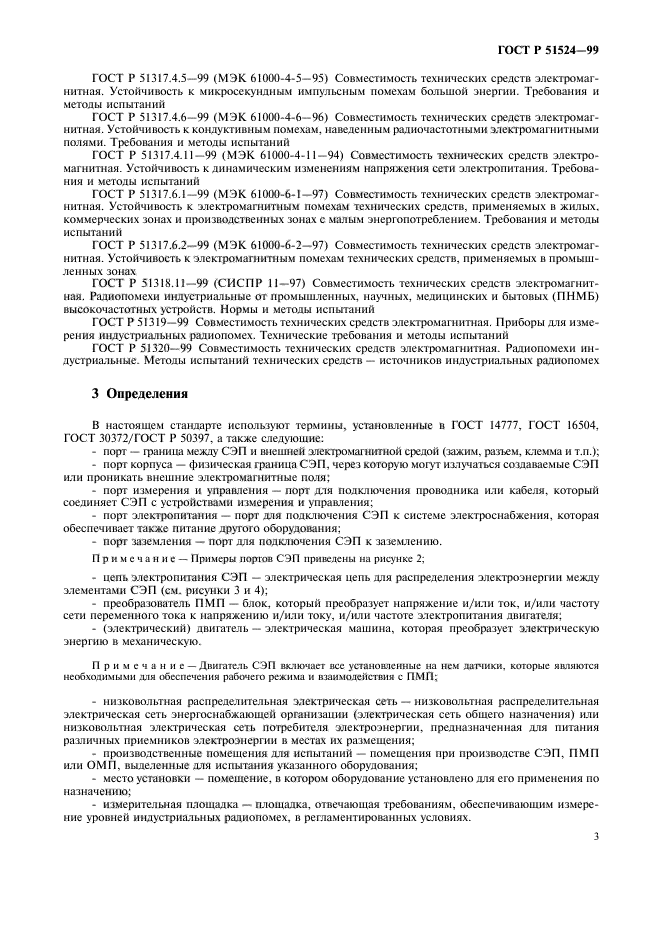

ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5—95) Совместимость технических средств электромагнитная. Устойчивость к микросскундным импульсным помехам большой энергии. Требования и методы испытаний

ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6—%) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний

ГОСТ Р 51317.4.11-99 (МЭК 61000-4-11—94) Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения сети электропитания. Требования и методы испытаний

ГОСТ Р 51317.6.1-99 (МЭК 61000-6-1—97) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Требования и методы испытаний

ГОСТ Р 51317.6.2-99 (МЭК 61000-6-2—97) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах

ГОСТ Р 51318.11-99 (СИСПР 11—97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от промышленных, научных, медицинских и бытовых (Г1НМБ) высокочастотных устройств. Нормы и методы испытаний

ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний

ГОСТ Р 51320-99 Совместимость технических средств электромагнитная. Радиопомехи индустриальные. Методы испытаний технических средств — источников индустриальных радиопомех

3 Определения

В настоящем стандарте используют термины, установленные в ГОСТ 14777, ГОСТ 16504, ГОСТ 30372/ГОСТ Р 50397, а также следующие:

—    порт — граница между¹ СЭП и внешней хтектромагнитной средой (зажим, разъем, клемма и т.п.);

—    порг корпуса — физическая граница СЭП. через которую могу т излучаться создаваемые СЭП или проникать внешние электромагнитные поля;

—    порт измерения и управления — порт для подключения проводника или кабеля, который соединяет СЭП с устройствами измерения и упраатения;

—    порт электропитания — порт для подкиочения СЭП к системе электроснабжения, которая обеспечивает также питание другого оборудования:

—    порт заземления — порт для подключения СЭП к заземлению.

Примечание — Примеры иоргов СЭП прицелены на рисунке 2;

—    цепь электропитания СЭП — электрическая цепь для распределения электроэнергии между элементами СЭП (см. рисунки 3 и 4);

—    преобразователь ПМП — блок, который преобразует напряжение и/или ток, и/или частоту сети переменного тока к напряжению и/или току, и/или частоте электропитания двигателя;

—    (электрический) двигатель — электрическая машина, которая преобразует электрическую энергию в механическую.

Примечание — Двигатель СЭП включает все установленные на нем датчики, которые являются необходимыми для обеспечения рабочего режима и взаимодействия с ПМП;

—    низковольтная распределительная электрическая сеть — низковольтная распределительная электрическая сеть энергоснабжающей организации (электрическая сеть общего назначения) или низковольтная электрическая сеть потребителя электроэнергии, предназначенная для питания различных приемников электроэнергии в местах их размещения;

—    производственные помещения для испытаний — помещения при производстве СЭП, ПМП или ОМП, выделенные для испытания указанного оборудования;

—    место установки — помещение, в котором оборудование установлено для его применения по назначению;

—    измерительная площадка — площадка, отвечающая требованиям, обеспечивающим измерение уровней индустриальных радиопомех, в регламентированных условиях.

3

ГОСТ Р 51524-99

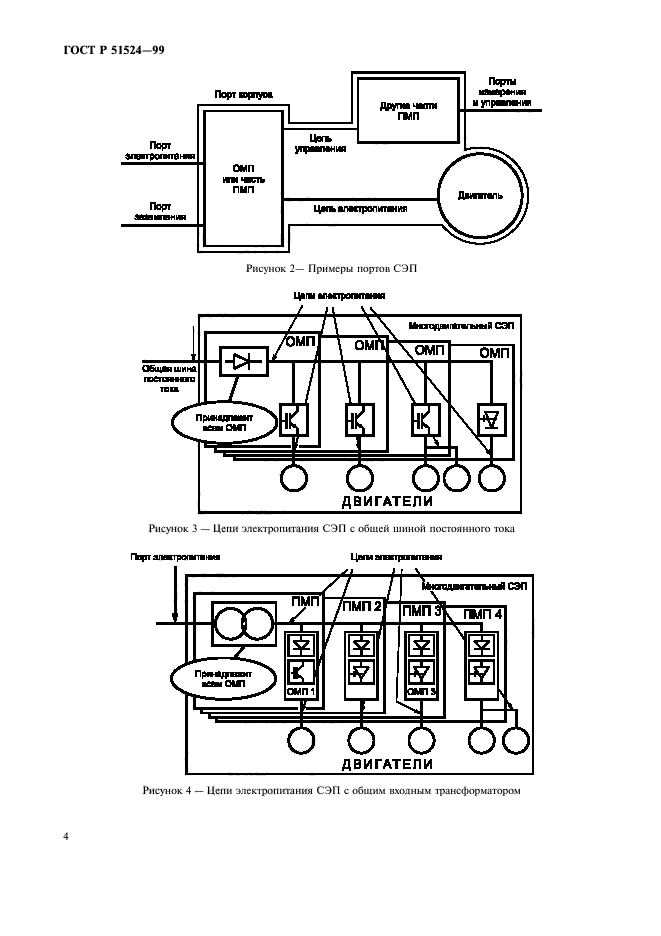

Рисунок 2— Примеры портов СЭП Цвм ммстретнмм

Рисунок 3 — Цепи электропитания СЭП с обшей шиной постоянного тока ГЪртялактропгшпм    Цвгн алвпрогалннни

4

ГОСТ Р 51524-99

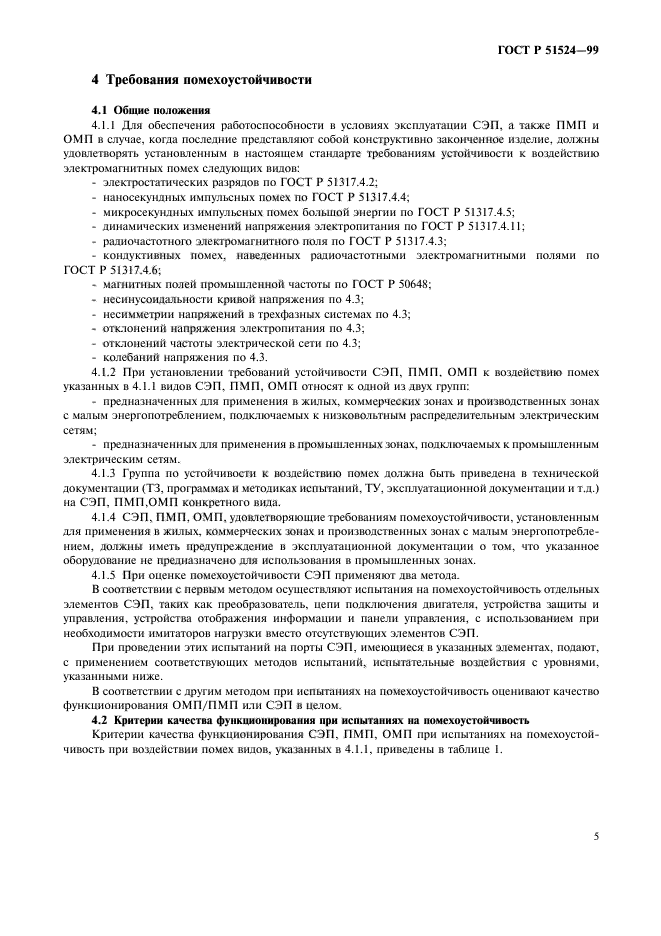

4 Требования помехоустойчивости

4.1    Общие положения

4.1.1    Для обеспечения работоспособности в условиях эксплуатации СЭП, а также ПМП и ОМ 11 в случае, когда последние представляют собой конструктивно законченное изделие, должны удовлетворять установленным в настоящем стандарте требованиям устойчивости к воздействию электромагнитных помех следующих видов:

—    электростатических разрядов по ГОСТ Р 51317.4.2;

—    наносекундных импульсных помех по ГОСТ Р 51317.4.4;

—    микросекунд них импульсных помех большой энергии по ГОСТ Р 51317.4.5;

—    динамических изменений напряжения электропитания по ГОСТ Р 51317.4.II;

—    радиочастотного электромагнитного поля по ГОСТ Р 51317.4.3;

—    кондуктивных помех, наведенных радиочастотными электромагнитными полями по ГОСТ Р 51317.4.6;

—    магнитных полей промышленной частоты по ГОСТ Р 5064Х;

—    несинусоидальности кривой напряжения по 4.3;

—    несимметрии напряжений в трехфазных системах по 4.3;

—    отклонений напряжения электропитания по 4.3;

—    отклонений частоты электрической сети по 4.3;

—    колебаний напряжения по 4.3.

4.1.2    При установлении требований устойчивости СЭП, ПМП. ОМП к воздействию помех указанных в 4.1.1 видов СЭП, ПМП, ОМП относят к одной из двух групп:

—    пред назначенных для применения в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением, подключаемых к низковольтным распределительным электрическим сетям;

—    предназначенных для применения в промышленных зонах, подключаемых к промышленным электрическим сетям.

4.1.3    Группа по устойчивости к воздействию помех должна быть приведена в технической документации (ТЗ, программах и методиках испытаний. ТУ, эксплуатационной документации и т.д.) на СЭП. ПМП,ОМП конкретного вида.

4.1.4    СЭП. ПМП. ОМП. удовлетворяющие требованиям помехоустойчивости, установленным для применения в жилых, коммерческих зонах и производственных зонах с матым энергопотреблением. должны иметь предупреждение в эксплуатационной документации о том, что указанное оборудование не предназначено для использования в промышленных зонах.

4.1.5    При оценке помехоустойчивости СЭП применяют два метода.

В соответствии с первым методом осушест&чяют испытания на помехоустойчивость отдельных элементов СЭП, таких как преобразователь, цепи подключения двигателя, устройства зашиты и управления, устройства отображения информации и панели управления, с использованием при необходимости имитаторов нагрузки вместо отсутствующих элементов СЭП.

При проведении этих испытаний на порты СЭП. имеющиеся в указанных элементах, подают, с применением соответствующих методов испытаний, испытательные воздействия с уровнями, указанными ниже.

В соответствии с другим методом при испытаниях на помехоустойчивость оценивают качество функционирования ОМП/ПМП или СЭП в целом.

4.2 Критерии качества функционирования при испытаниях на помехоустойчивость

Критерии качества функционирования СЭП. ПМП, ОМП при испытаниях на помехоустойчивость при воздействии помех видов, указанных в 4.1.1, приведены в таблице 1.

5

ГОСТ Р 51524-99

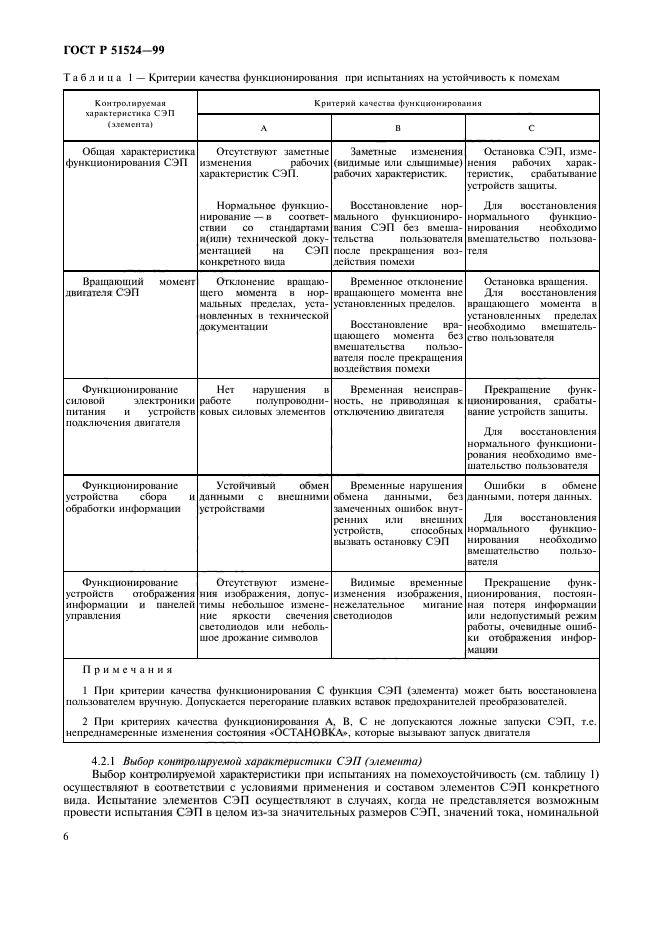

Таблица 1 — Критерии качества функционирования при испытаниях на устойчивость к помехам

Контролируемая характеристика СЭП (элемента) Кршерий качества функциомиронаиия А 0 С Общая характеристика функционирования СЭП Отсутствуют заметные изменения рабочих характеристик СЭП. Нормальное функционирование — в соответствии со стандартами и(или) технической документацией на СЭП конкретного вида Заметные изменения (видимые или слышимые) рабочих характеристик. Восстановление нормального функционирования СЭП без вмешательства пользователя после прекращения воздействия помехи Остановка СЭП. изменения рабочих характеристик. срабатывание устройств защиты. Для восстановления нормального функционирования необходимо вмешательство пользователя Вращающий момент двигателя СЭП Отклонение вращающего момента в нормальных пределах, установленных в технической документации Временное отклонение врашаюшего момента вне установленных пределов. Восстановление вращающего момента без вмешательства пользователя после прекращения воздействия помехи Остановка врашения. Для восстановления врашаюшего момента в установленных пределах необходимо вмешательство пользователя Функционирование силовой электроники питания и устройств подключения двигателя Нет нарушения в работе полупроводниковых силовых элементов Временная неисправность. не приводящая к отключению двигателя Прекращение функционирования. срабатывание устройств защиты. Для восстановления нормального функционирования необходимо вмешательство пользователя Функционирование устройства сбора и обработки информации Устойчивый обмен данными с внешними устройствами Временные нарушения обмена данными. без замеченных ошибок внутренних или внешних устройств. способных вызвать остановку СЭП Ошибки в обмене данными, потеря данных. Для восстановления нормального функционирования необходимо вмешательство пользователя Функционирование устройств отображения информации и панелей управления Отсутствуют изменения изображения, допустимы небольшое изменение яркости свечения светодиодов или небольшое дрожание символов Видимые временные изменения изображения, нежелател ьное м и тан не светодиодов Прекращение функционирования, постоянная потеря информации или недопустимый режим работы, очевидные ошибки отображения информации Г1 р и м с ч а н и я 1    При критерии качества функционирования С функция СЭП (элемента) может быть восстановлена пользователем вручную. Допускается перегорание плавких вставок предохранителей преобразователей. 2    При критериях качества функционирования А. В, С не допускаются ложные запуски СЭП, т.с. непреднамеренные изменения состояния «ОСТАНОВКА*, которые вызывают запуск двигателя

4.2.1 Выбор контролируемой характеристики СЭП (элемента)

Выбор контролируемой характеристики при испытаниях на помехоустойчивость (см. таблицу 1) осуществляют в соответствии с условиями применения и составом элементов СЭП конкретного вида. Испытание элементов СЭП осуществляют в случаях, когда не представляется возможным провести испытания СЭП в целом из-за значительных размеров СЭП. значений тока, номинальной

6

ГОСТ Р 51524-99

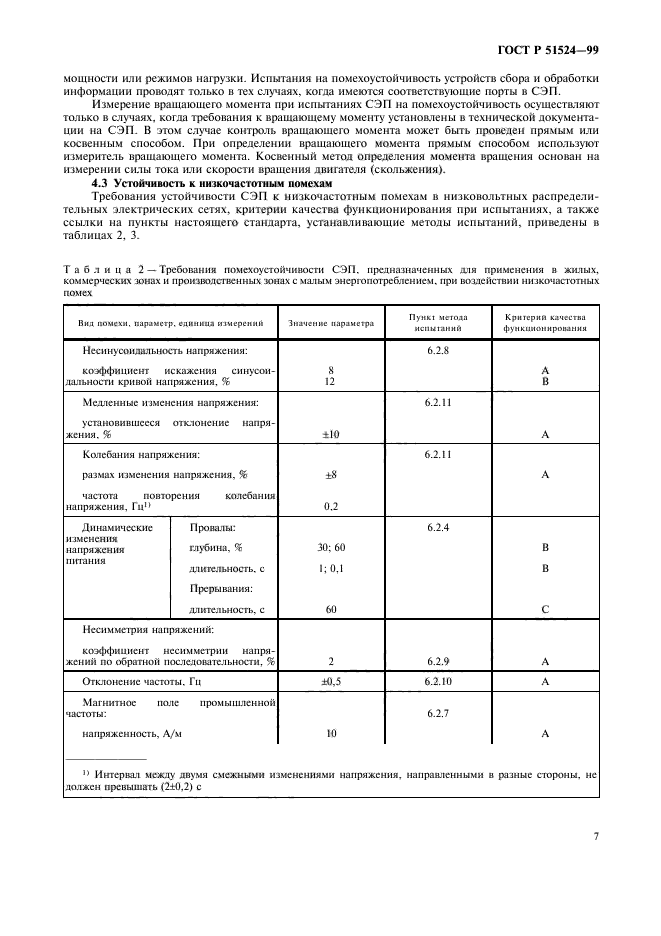

мощности или режимов нагрузки. Испытания на помехоустойчивость устройств сбора и обработки информации проводят только в тех случаях, когда имеются соответствующие порты в СЭП.

Измерение вращающего момента при испытаниях СЭП на помехоустойчивость осуществляют только в случаях, когда требования к вращающему моменту установлены в технической документации на СЭП. В этом случае контроль вращающего момента может быть проведен прямым или косвенным способом. При определении вращающего момента прямым способом используют измеритель вращающего момента. Косвенный метод определения момента вращения основан на измерении силы тока или скорости вращения двигателя (скольжения).

4.3 Устойчивость к низкочастотным помехам

Требования устойчивости СЭП к низкочастотным помехам в низковольтных распределительных электрических сетях, критерии качества функционирования при испытаниях, а также ссылки на пункты настоящего стандарта, устанавливающие методы испытаний, приведены в таблицах 2. 3.

Таблица 2— Требования помехоустойчивости СЭП. предназначенных для применения н жилых, коммерческих зонах и производственных зонах с малым энергопотреблением, при воздействии низкочастотных помех

Вид помехи, параметр, единица ш мерс и ни Значение параметра Пунк! меюдл испытаний КрщсрнП качества фу м к ииони роиа м и и 1 ксн ну сон дальность напряжения: коэффициент искажения синусоидальности кривой напряжения, % S 12 6.2.8 А В Медленные изменения напряжения: 6.2.11 установившееся жения.% отклонение напря- ±10 А Колебания напряжения: 6.2.11 размах изменения напряжения. % ±8 А частота повторения колебания напряжения. Гц1* 0.2 Динамические изменения напряжения питания II ро валы: глубина, % длительность, с Прерывания: 30:60 |; 0.1 6.2.4 U В длительность, с 60 С Несимметрия напряжений: коэффициент нес нм метр и и напряжении по обратной последовательности. % 2 6.2.9 А Отклонение частоты. Гц ±0,5 6.2.10 А Магнитное поле промышленной частоты: 6.2.7 напряженность. А/м 10 А Интервал между двумя смежными изменениями напряжения, направленными в разные стороны, не должен превышать (2±0.2) с

7

ГОСТ Р 51524-99

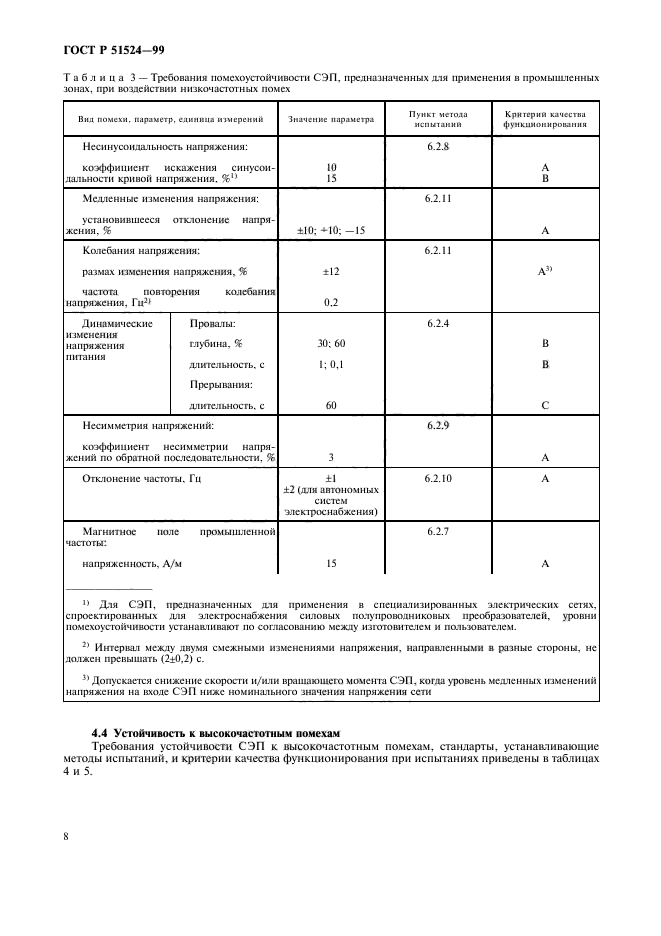

Таблица 3 — Требования помехоустойчивости СЭП. предназначенных для применения в промышленных зонах, при воздействии низкочастотных помех

Вил помехи, параметр, слиница шмерений Значение параметра Пункт меюда испытаний Кри!срий качества функционирования Несинусоидальность напряжения: 6.2.8 коэффициент искажения синусоидальности кривой напряжения. 10 15 А В Медленные изменения напряжения: 6.2.11 установившееся жения,% отклонение напря- ±10; -40; -15 А Колебания напряжения: 6.2.11 размах изменения напряжения, % ±12 А3> частота повторения колебания напряжения. Ги2‘ 0.2 Динамические изменения напряжения питания Провалы: глубина, % длительность, с Прерывания: 30:60 I; 0,1 6.2.4 и В длительность, с 60 С Несимметрия напряжений: 6.2.9 козффипиогт нес им метр и и напряжений но обратной последовательности, % 3 А Отклонение частоты. Гц ±1 ±2 (ДЛЯ автономных систем электроснабжения) 6.2.10 А Магнитное иоле промышленной частоты: 6.2.7 напряженность. А/м 15 А Для СЭП. предназначенных для применения в специализированных электрических сетях, спроектированных для электроснабжения силовых полупроводниковых преобразователей, уровни помехоустойчивости устанаашвают по согласованию между изготовителем и пользователем. 21 Интервал между двумя смежными изменениями напряжения, направленными в разные стороны, не должен превышать (2±0.2) с. Jl Допускается снижение скорости и/или вращающего момента СЭП. когда уровень медленных изменений напряжения на входе СЭП ниже номинального значения напряжения сети

4.4 Устойчивость к высокочастотным помехам

Требования устойчивости СЭП к высокочастотным помехам, стандарты, устанавливающие методы испытаний, и критерии качества функционирования при испытаниях приведены в таблицах 4 и 5.

ГОСТ Р 51524-99

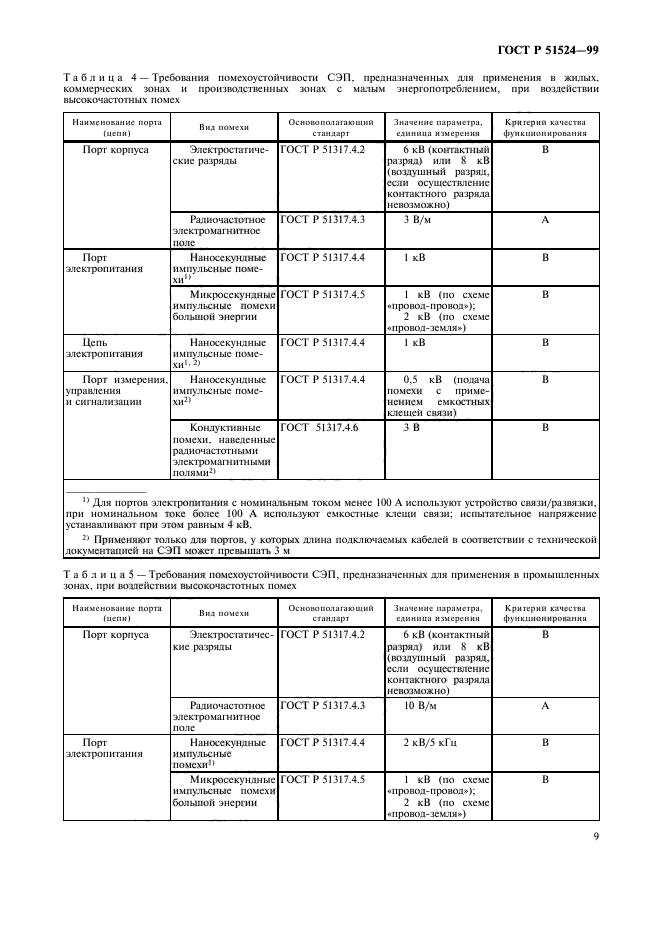

Таблица 4 — Требования помехоустойчивости СЭП, предназначенных для применения в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением, при воздействии высокочастотных помех

Наименование норгл (цепи) Вид помехи Осиоиопсмаглмшии стандарт Значение параметра, единица измерении Кри>ермй качества функционировании Порт корпуса Электростатические разряды ГОСТ Р 51317.4.2 6 кВ (контактный разряд) или 8 кВ (воздушный разряд, если осуществление контактного разряда невозможно) В Радиочастотное электромагнитное ноле ГОСТ Р 51317.4.3 3 В/м А Пор! электропитания Наносекундные импульсные помехи1» ГОСТ Р 51317.4.4 1 кВ В Мпкросскундныс импульсные помехи большой энергии ГОСТ Р 51317.4.5 1    кВ (по схеме ••провод-провод»); 2    кВ (по схеме «провод-земля») В Цепь электропитания Наносекундные импульсные помехи’-2) ГОСТ Р 51317.4.4 1 кВ В Порт измерения, упраатения и сигнализации Наносекундные 1ш пул ьсные помехи2» ГОСТ Р 51317.4.4 0.5 кВ (подача помехи с применением емкостных клешей свяш) В Кондуктивные помехи, наведенные радиочастот! i ы м и электромагнитными нолями21 ГОСТ 51317.4.6 3 В В !) Для поргов электропитания с номинальным током менее 100 А используют устройство связи/развязки, при номинальном токе более 100 А используют емкостные клещи связи; испытательное напряжение устанавливают при этом равным 4 кВ. 2) Применяют только для поргов. у которых длина подключаемых кабелей в соответствии с технической документацией на СЭП может превышать 3 м

Таблица! — Требования помехоустойчивости СЭП. предназначенных для применения в промышленных зонах, при воздействии высокочастотных помех

Наименование порта (цепи)	Вид помехи	Ос НОВО ИОЛ 21П1Ю ЩИЙ стандарт	Знамение параметра, единица измерении	Кршернп качества функционирования
Порт корпуса	Электростатические разряды	ГОСТ Р 51317.4.2	6 кВ (контактный разряд) или 8 кВ (воздушный разряд, если осуществление контактного разряда невозможно)	В
	Радиочастотное электромагнитное иоле	ГОСТ Р 51317.4.3	10 В/м	А
Порт электропитания	Наносекундные ихшульсные помехи1‘	ГОСТ Р 51317.4.4	2 кВ/5 кГц	В
	Мпкросскундныс импульсные помехи большой энергии	ГОСТ Р 51317.4.5	1    кВ (по схеме -провод-провод»); 2    кВ (по схеме «провод-земля»)	В

9

ГОСТ Р 51524-99

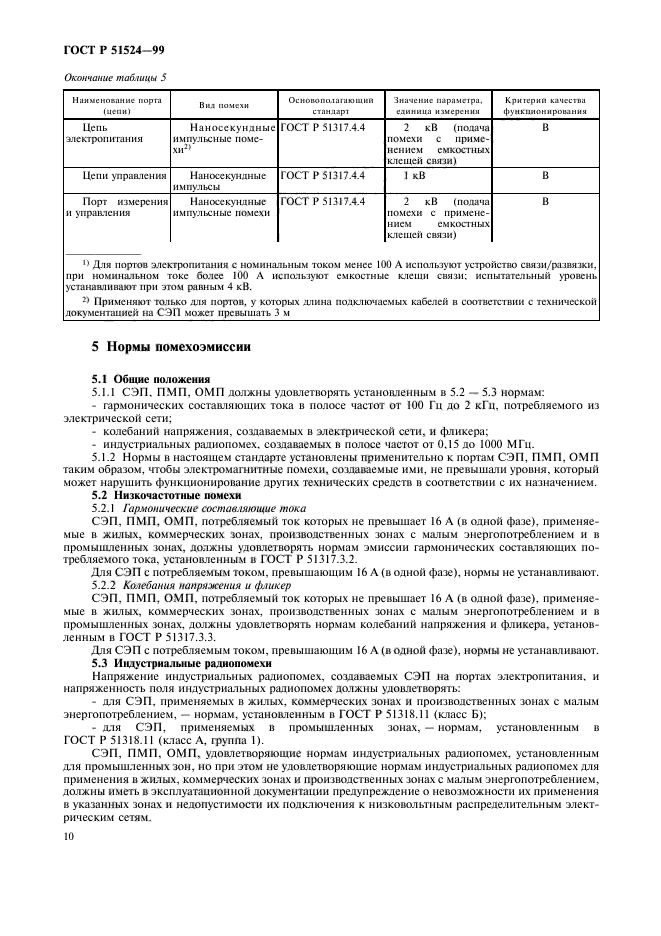

Окончание таблицы S

Наименование морга (мечи) Вил помехи Основополагающий стандарт Значение парамора, единица ипсе ре пни Крн1сри(! качества фу ПК нио к н роил имя Цепь электропитания Наносскундныс импульсные помехи2» ГОСТ Р 51317.4.4 2 кВ (подача помехи с применением емкостных клещей связи) В Цепи управлении Наносскундныс импульсы ГОСТ Р 51317.4.4 1 кВ В Порт измерения и управления !) Для портов эле» при номинальном устанавливают при эт г) Применяют тол документацией на СЗ Наносскунлныс импульсные помехи сгропитанин с номина •оке более 100 Л и ом равным 4 кВ. ько для портов, у коп •11 может превышать 2 ГОСТ Р 51317.4.4 пьным током менсс 1C спользуют емкостны эрых длина подключас м 2 кВ (подача помехи с применением емкостных клещей связи) 0 А используют устро е клещи связи: исч :мых кабелей в соотвс В йство связи/развязки, ытатсльный уровень гствнн с технической

5 Нормы помехоэмиссии

5.1    Общие положения

5.1.1    СЭГ1. ПМП. ОМП должны удовлетворять установленным в 5.2 — 5.3 нормам:

—    гармонических составляющих тока в полосе частот от 100 Гц до 2 кГц, потребляемого из электрической сети;

—    колебаний напряжения, создаваемых в электрической сети, и фликера;

—    индустриальных радиопомех, создаваемых в полосе частот от 0.15 до 1000 МГц.

5.1.2    Нормы в настоящем стандарте установлены применительно к портам СЭП, ПМП, ОМП таким образом, чтобы электромагнитные помехи, создаваемые ими, не превышали уровня, который может нарушить функционирование других технических средств в соответствии с их назначением.

5.2    Низкочастотные помехи

5.2.1    Гармонические составляющие тока

СЭП, ПМП. ОМП. потребляемый ток которых не превышает 16 Л (в одной фазе), применяемые в жилых, коммерческих зонах, производственных зонах с малым энергопотреблением и в промышленных зонах, должны удовлетворять нормам эмиссии гармонических составляющих потребляемого тока, установленным в ГОСТ Р 51317.3.2.

Для СЭП с потребляемым током, превышающим 16 Л (водной фазе), нормы не устанавливают.

5.2.2    Колебания напряжения и фликер

СЭП. ПМП, ОМП. потребляемый ток которых не превышает 16 Л (в одной фазе), применяемые в жилых, коммерческих зонах, производственных зонах с малым энергопотреблением и в промышленных зонах, должны удовлетворять нормам колебаний напряжения и фликера, установленным в ГОСТ Р 51317.3.3.

Для СЭП с потребляемым током, превышающим 16 Л (водной фазе), нормы не устанавливают.

5.3 Индустриальные радиопомехи

Напряжение индустриальных радиопомех, создаваемых СЭП на портах электропитания, и напряженность поля индустриальных радиопомех должны удовлетворять:

—    для СЭП. применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением, — нормам, установленным в ГОСТ Р 51318.11 (класс Б);

—    для СЭП. применяемых в промышленных зонах, — нормам, установленным в ГОСТ Р 51318.11 (класс Л, группа 1).

СЭП, ПМГ1, ОМП, удовлетворяющие нормам индустриальных радиопомех, установленным для промышленных зон, но при этом не удовлетворяющие нормам индустриальных радиопомех для применения в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением, должны иметь в эксплуатационной документации предупреждение о невозможности их применения в указанных зонах и недопустимости их подключения к низковольтным распределительным электрическим сетям.

10

ГОСТ Р 51524-99

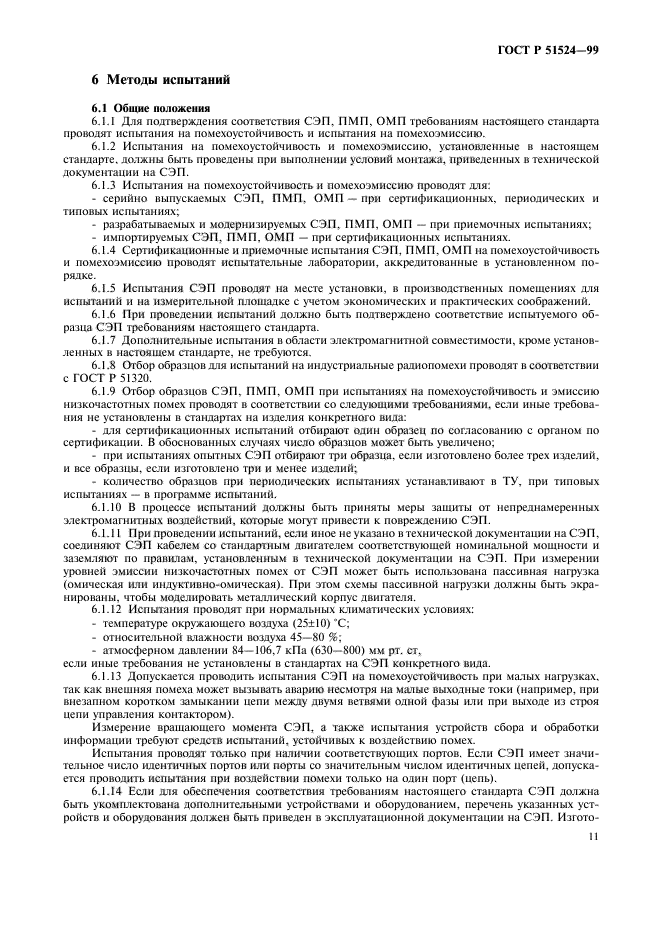

6 Методы испытаний

6.1    Общие положения

6.1.1    Для подтверждения соответствия СЭП, ПМП, ОМП требованиям настоящего стандарта проводят испытания на помехоустойчивость и испытания на помехоэмиссию.

6.1.2    Испытания на помехоустойчивость и помехоэмиссию, установленные в настоящем стандарте, должны быть проведены при выполнении условий монтажа, приведенных в технической документации на СЭП.

6.1.3    Испытания на помехоустойчивость и помехоэмиссию проводят для:

—    серийно выпускаемых СЭП, ПМП. ОМП — при сертификационных, периодических и типовых испытаниях;

—    разрабатываемых и модернизируемых СЭП. ПМГ1, ОМП — при приемочных испытаниях;

—    импортируемых СЭП, ПМП, ОМП — при сертификационных испытаниях.

6.1.4    Сертификационные и приемочные испытания СЭП, ПМП. ОМГ1 на помехоустойчивость и помехоэмиссию проводят испытательные лаборатории, аккредитованные в установленном порядке.

6.1.5    Испытания СЭП проводят на месте установки, в производственных помещениях для испытаний и на измерительной площадке с учетом экономических и практических соображений.

6.1.6    При проведении испытаний должно быть подтверждено соответствие испытуемого образца СЭП требованиям настоящего стандарта.

6.1.7    Дополнительные испытания в области электромагнитной совместимости, кроме установленных в настоящем стандарте, не требуются.

6.1.8    Отбор образцов для испытаний на индустриальные радиопомехи проводят в соответствии с ГОСТ Р 51320.

6.1.9    Отбор образцов СЭП, ПМП, ОМП при испытаниях на помехоустойчивость и эмиссию низкочастотных помех проводят в соответствии со следующими требованиями, если иные требования не установлены в стандартах на изделия конкретного вида:

—    для сертификационных испытаний отбирают один образец по согласованию с органом по сертификации. В обоснованных случаях число образцов может быть увеличено;

—    при испытаниях опытных СЭП отбирают три образца, если изготовл
