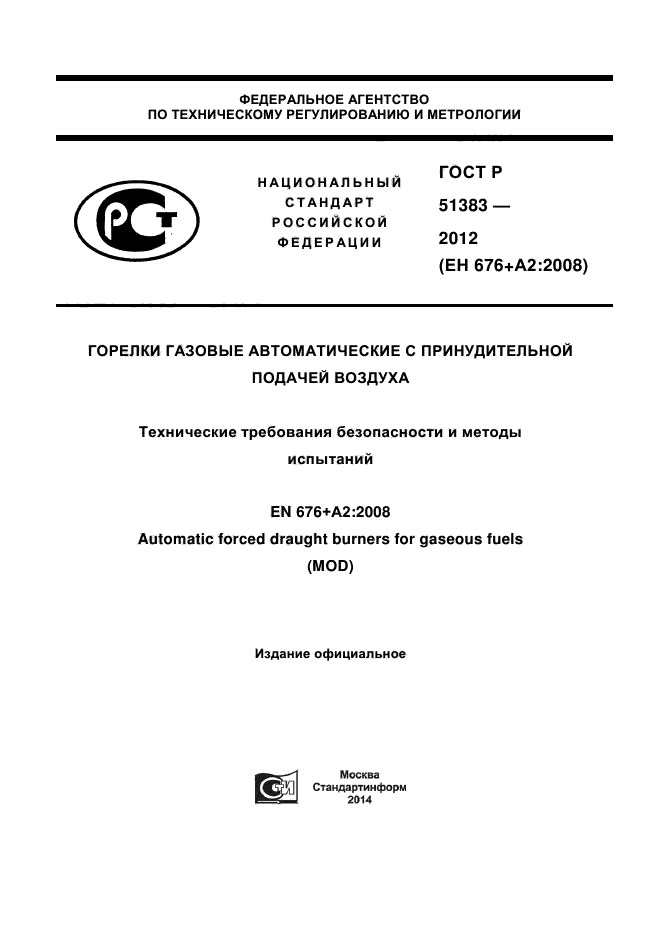

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ
СТАНДАРТ 51383 —
РОССИЙСКОЙ ФЕДЕРАЦИИ 2012
(ЕН 676+А2:2008)
ГОРЕЛКИ ГАЗОВЫЕ АВТОМАТИЧЕСКИЕ С ПРИНУДИТЕЛЬНОЙ ПОДАЧЕЙ ВОЗДУХА
Технические требования безопасности и методы испытаний
EN 676+А2:2008 Automatic forced draught burners for gaseous fuels (MOD)
Издание официальное
Москва
Стандартинформ
2014

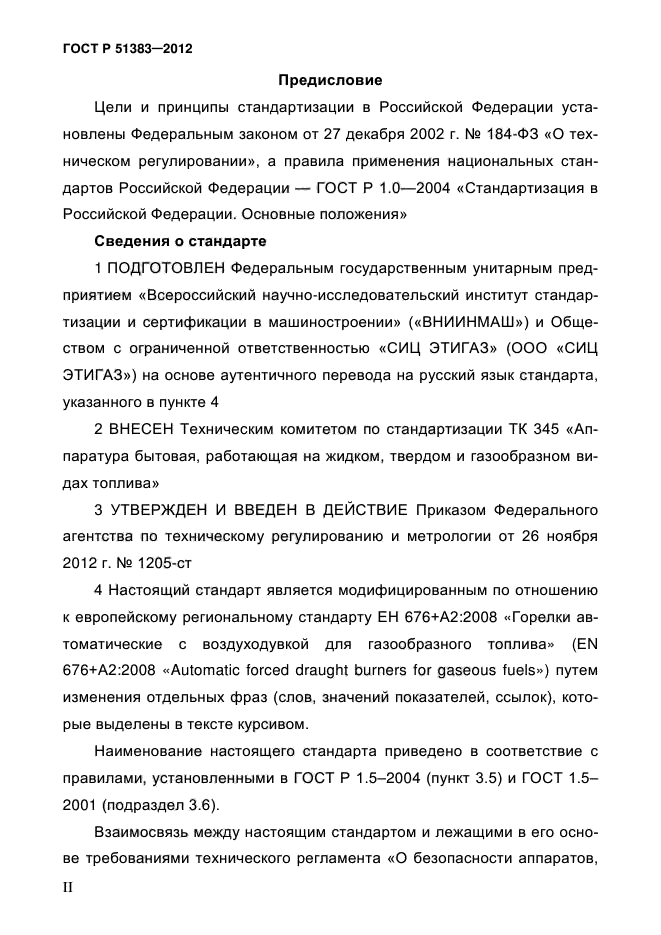

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» («ВНИИНМАШ») и Обществом с ограниченной ответственностью «СИЦ ЭТИГАЗ» (ООО «СИЦ ЭТИГАЗ») на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 345 «Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2012 г. № 1205-ст
4 Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 676+А2:2008 «Горелки автоматические с воздуходувкой для газообразного топлива» (EN 676+А2:2008 «Automatic forced draught burners for gaseous fuels») путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Наименование настоящего стандарта приведено в соответствие с правилами, установленными в ГОСТ Р 1.5-2004 (пункт 3.5) и ГОСТ 1.5-2001 (подраздел 3.6).
Взаимосвязь между настоящим стандартом и лежащими в его основе требованиями технического регламента «О безопасности аппаратов,
ГОСТ Р 51383-2012

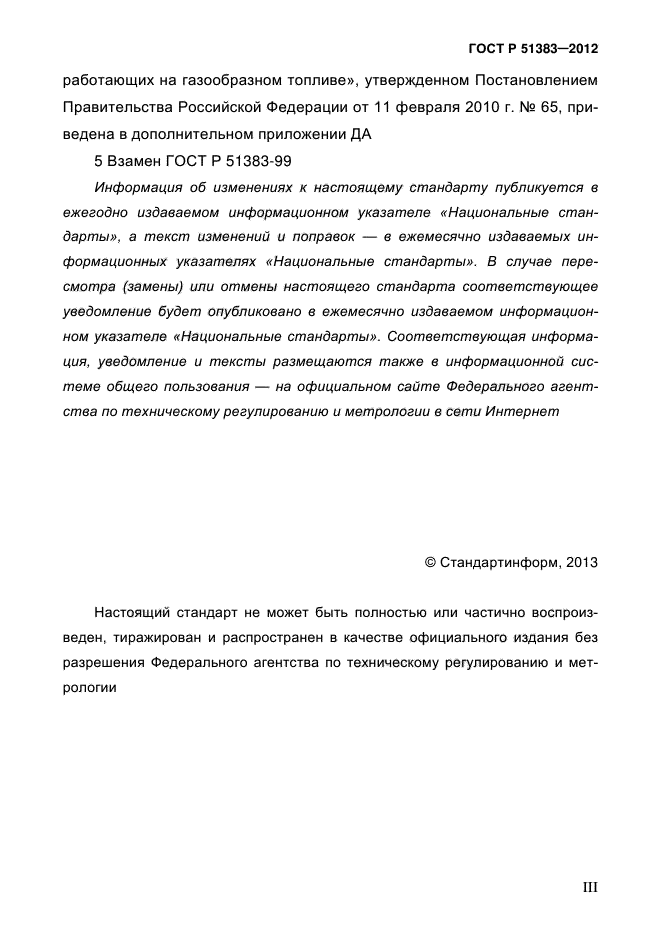

работающих на газообразном топливе», утвержденном Постановлением Правительства Российской Федерации от 11 февраля 2010 г. № 65, приведена в дополнительном приложении ДА
5 Взамен ГОСТ Р 51383-99
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2013
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
III
ГОСТ Р 51383-2012

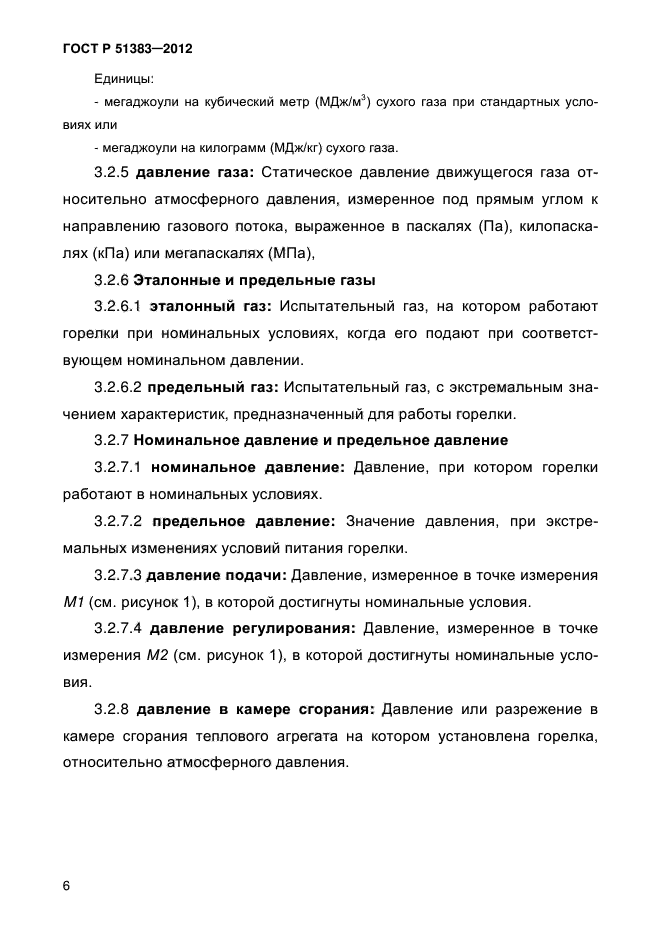

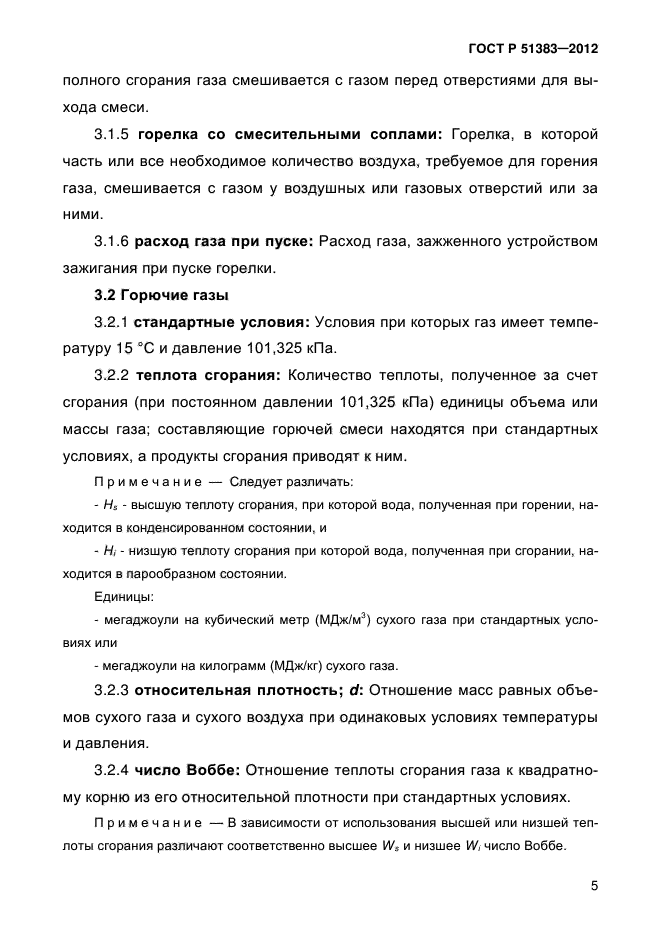

Единицы:
— мегаджоули на кубический метр (МДж/м3) сухого газа при стандартных условиях или
— мегаджоули на килограмм (МДж/кг) сухого газа.
3.2.5 давление газа: Статическое давление движущегося газа относительно атмосферного давления, измеренное под прямым углом к направлению газового потока, выраженное в паскалях (Па), килопаскалях (кПа) или мегапаскалях (МПа),
3.2.6 Эталонные и предельные газы
3.2.6.1 эталонный газ: Испытательный газ, на котором работают горелки при номинальных условиях, когда его подают при соответствующем номинальном давлении.
3.2.6.2 предельный газ: Испытательный газ, с экстремальным значением характеристик, предназначенный для работы горелки.
3.2.7 Номинальное давление и предельное давление
3.2.7.1 номинальное давление: Давление, при котором горелки работают в номинальных условиях.
3.2.7.2 предельное давление: Значение давления, при экстремальных изменениях условий питания горелки.

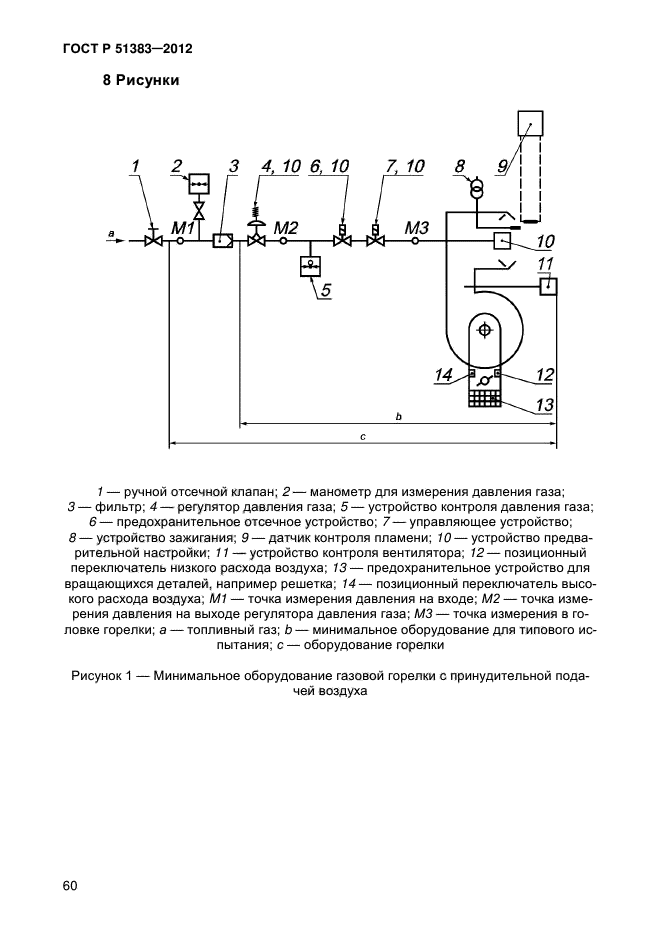

3.2.7.3 давление подачи: Давление, измеренное в точке измерения М1 (см. рисунок 1), в которой достигнуты номинальные условия.
3.2.7.4 давление регулирования: Давление, измеренное в точке измерения М2 (см. рисунок 1), в которой достигнуты номинальные условия.
3.2.8 давление в камере сгорания: Давление или разрежение в камере сгорания теплового агрегата на котором установлена горелка, относительно атмосферного давления.
6
ГОСТ Р 51383-2012

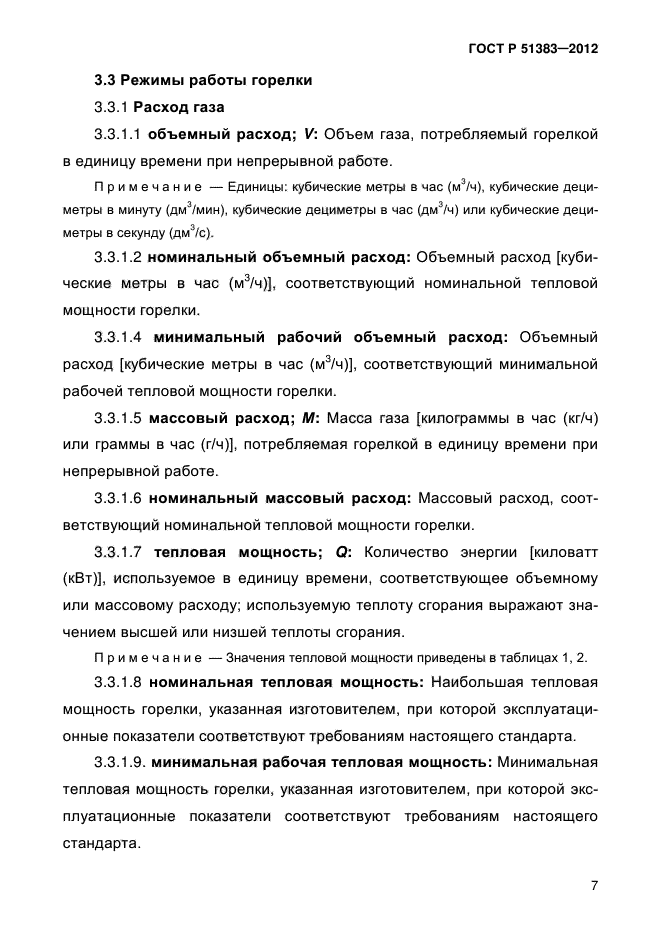

3.3 Режимы работы горелки
3.3.1 Расход газа
3.3.1.1 объемный расход; V: Объем газа, потребляемый горелкой в единицу времени при непрерывной работе.
Примечание — Единицы: кубические метры в час (м3/ч), кубические дециметры в минуту (дм3/мин), кубические дециметры в час (дм3/ч) или кубические дециметры в секунду (дм3/с).
3.3.1.2 номинальный объемный расход: Объемный расход [кубические метры в час (м3/ч)], соответствующий номинальной тепловой мощности горелки.
3.3.1.4 минимальный рабочий объемный расход: Объемный расход [кубические метры в час (м3/ч)], соответствующий минимальной рабочей тепловой мощности горелки.
3.3.1.5 массовый расход; М: Масса газа [килограммы в час (кг/ч) или граммы в час (г/ч)], потребляемая горелкой в единицу времени при непрерывной работе.
3.3.1.6 номинальный массовый расход: Массовый расход, соответствующий номинальной тепловой мощности горелки.
3.3.1.7 тепловая мощность; Q: Количество энергии [киловатт (кВт)], используемое в единицу времени, соответствующее объемному или массовому расходу; используемую теплоту сгорания выражают значением высшей или низшей теплоты сгорания.
Примечание — Значения тепловой мощности приведены в таблицах 1, 2.
3.3.1.8 номинальная тепловая мощность: Наибольшая тепловая мощность горелки, указанная изготовителем, при которой эксплуатационные показатели соответствуют требованиям настоящего стандарта.
3.3.1.9. минимальная рабочая тепловая мощность: Минимальная тепловая мощность горелки, указанная изготовителем, при которой эксплуатационные показатели соответствуют требованиям настоящего стандарта.
7
ГОСТ Р 51383-2012

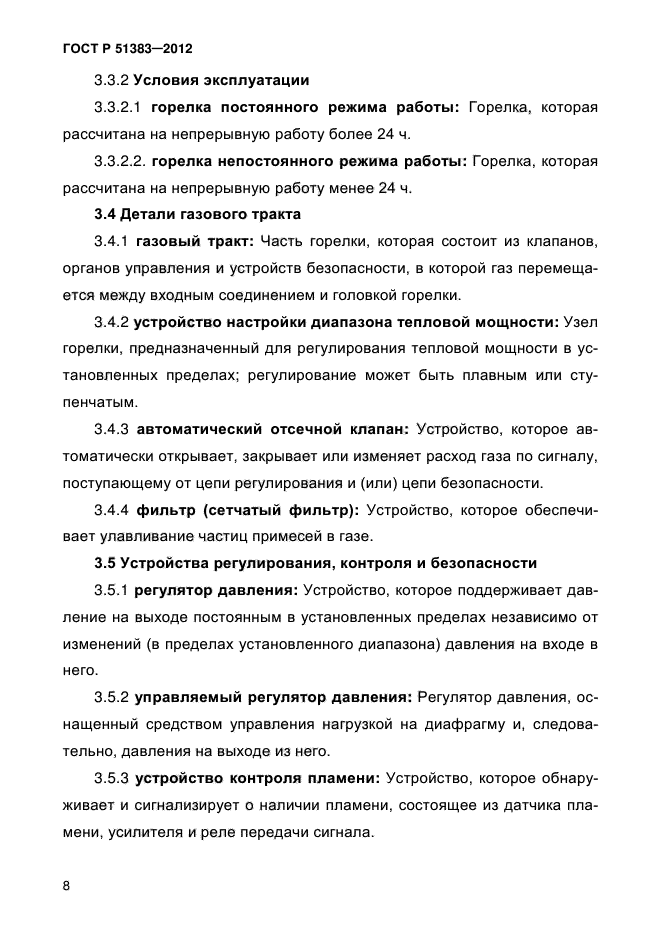

3.3.2 Условия эксплуатации
3.3.2.1 горелка постоянного режима работы: Горелка, которая рассчитана на непрерывную работу более 24 ч.
3.3.2.2. горелка непостоянного режима работы: Горелка, которая рассчитана на непрерывную работу менее 24 ч.
3.4 Детали газового тракта
3.4.1 газовый тракт: Часть горелки, которая состоит из клапанов, органов управления и устройств безопасности, в которой газ перемещается между входным соединением и головкой горелки.
3.4.2 устройство настройки диапазона тепловой мощности: Узел горелки, предназначенный для регулирования тепловой мощности в установленных пределах; регулирование мсжет быть плавным или ступенчатым.
3.4.3 автоматический отсечной клапан: Устройство, которое автоматически открывает, закрывает или изменяет расход газа по сигналу, поступающему от цепи регулирования и (или) цепи безопасности.
3.4.4 фильтр (сетчатый фильтр): Устройство, которое обеспечивает улавливание частиц примесей в газе.
3.5 Устройства регулирования, контроля и безопасности
3.5.1 регулятор давления: Устройство, которое поддерживает давление на выходе постоянным в установленных пределах независимо от изменений (в пределах установленного диапазона) давления на входе в него.
3.5.2 управляемый регулятор давления: Регулятор давления, оснащенный средством управления нагрузкой на диафрагму и, следовательно, давления на выходе из него.
3.5.3 устройство контроля пламени: Устройство, которое обнаруживает и сигнализирует о наличии пламени, состоящее из датчика пламени, усилителя и реле передачи сигнала.
8
ГОСТ Р 51383-2012

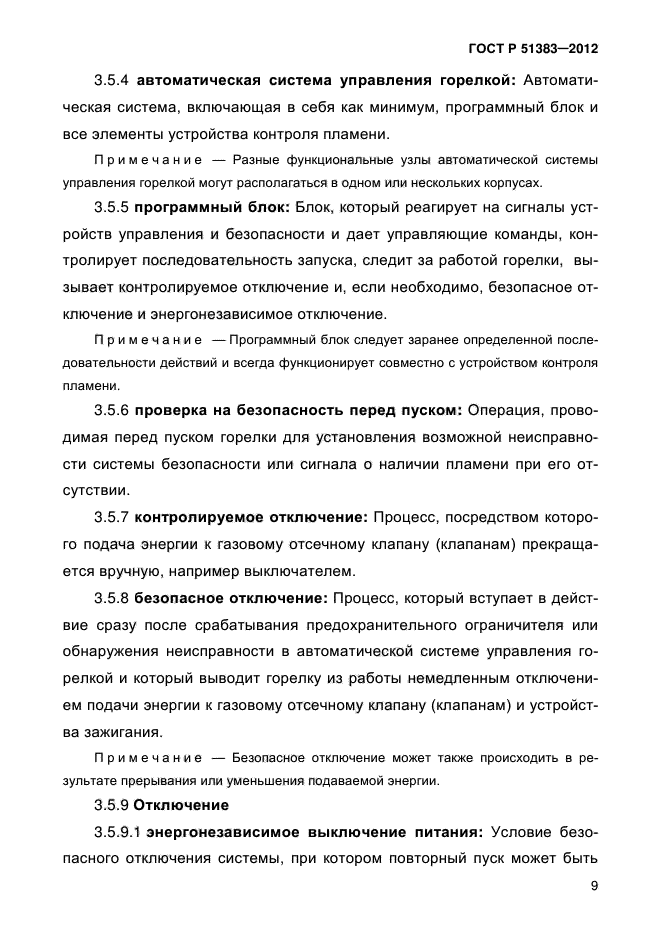

3.5.4 автоматтическая система управления горелкой: Автоматическая система, включающая в себя как минимум, программный блок и все элементы устройства контроля пламени.
Примечание — Разные функциональные узлы автоматической системы управления горелкой могут располагаться в одном или нескольких корпусах.
3.5.5 программный блок: Блок, который реагирует на сигналы устройств управления и безопасности и дает управляющие команды, контролирует последовательность запуска, следит за работой горелки, вьвывает контролируемое отключение и, если необходимо, безопасное отключение и энергонезависимое отключение.
Примечание — Программный блок следует заранее определенной последовательности действий и всегда функционирует совместно с устройством контроля пламени.
3.5.6 проверка на безопасность перед пуском: Операция, проводимая перед пуском горелки для установления возможной неисправности системы безопасности или сигнала о наличии пламени при его отсутствии.
3.5.7 контролируемое отключение: Процесс, посредством которого подача энергии к газовому отсечному клапану (клапанам) прекращается вручную, например выключателем.
3.5.8 безопасное отключение: Процесс, который вступает в действие сразу после срабатывания предохранительного ограничителя или обнаружения неисправности в автоматической системе управления горелкой и который выводит горела из работы немедленным отключением подачи энергии к газовому отсечному клапану (клапанам) и устройства зажигания.
Примечание — Безопасное отключение может также происходить в результате прерывания или уменьшения подаваемой энергии.
3.5.9 Отключение
3.5.9.1 энергонезависимое выключение питания: Условие безопасного отключения системы, при котором повторный пуск может быть
ГОСТ Р 51383-2012
осуществлен только с помощью ручного возвращения системы в исходное положение.

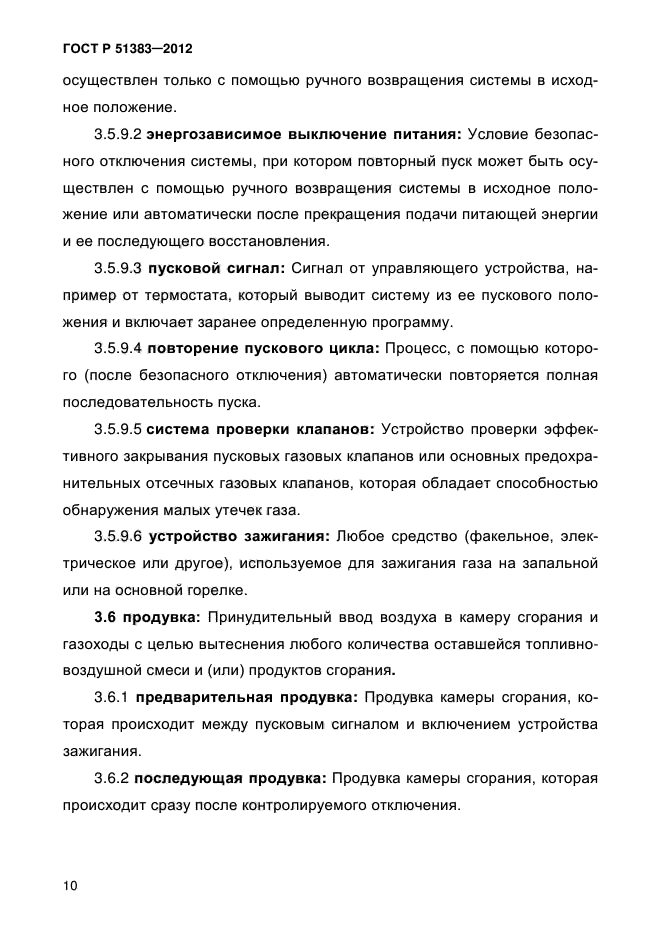

3.5.9.2 энергозависимое выключение питания: Условие безопасного отключения системы, при котором повторный пуск может быть осуществлен с помощью ручного возвращения системы в исходное положение или автоматически после прекращения подачи питающей энергии и ее последующего восстановления.
3.5.9.3 пусковой сигнал: Сигнал от управляющего устройства, например от термостата, который выводит систему из ее пускового положения и включает заранее определенную программу.
3.5.9.4 повторение пускового цикла: Процесс, с помощью которого (после безопасного отключения) автоматически повторяется полная последовательность пуска.
3.5.9.5 система проверки клапанов: Устройство проверки эффективного закрывания пусковых газовых клапанов или основных предохранительных отсечных газовых клапанов, которая обладает способностью обнаружения малых утечек газа.
3.5.9.6 устройство зажигания: Любое средство (факельное, электрическое или другое), используемое для зажигания газа на запальной или на основной горелке.
3.6 продувка: Принудительный ввод воздуха в камеру сгорания и газоходы с целью вытеснения любого количества оставшейся топливновоздушной смеси и (или) продуктов сгорания.
3.6.1 предварительная продувка: Продувка камеры сгорания, которая происходит между пусковым сигналом и включением устройства зажигания.
3.6.2 последующая продувка: Продувка камеры сгорания, которая происходит сразу после контролируемого отключения.
ю
ГОСТ Р 51383-2012

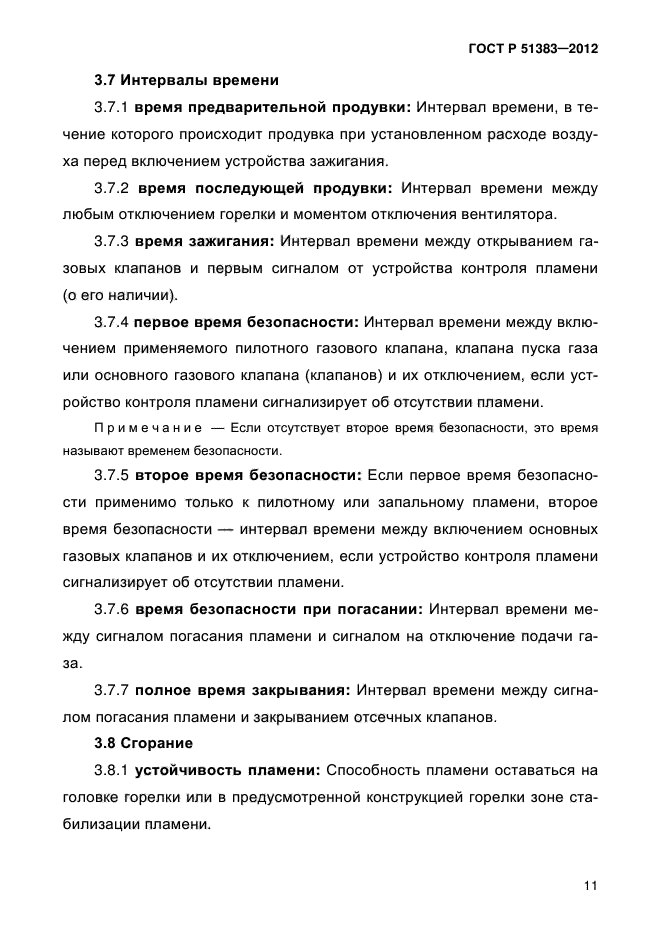

3.7 Интервалы времени
3.7.1 время предварительной продувки: Интервал времени, в течение которого происходит продувка при установленном расходе воздуха перед включением устройства зажигания.
3.7.2 время последующей продувки: Интервал времени между любым отключением горелки и моментом отключения вентилятора.
3.7.3 время зажигания: Интервал времени между открыванием газовых клапанов и первым сигналом от устройства контроля пламени (о его наличии).
3.7.4 первое время безопасности: Интервал времени между включением применяемого пилотного газового клапана, клапана пуска газа или основного газового клапана (клапанов) и их отключением, если устройство контроля пламени сигнализирует об отсутствии пламени.
Примечание — Если отсутствует второе время безопасности, это время называют временем безопасности.
3.7.5 второе время безопасности: Если первое время безопасности применимо только к пилотному или запальному пламени, второе время безопасности — интервал времени между включением основных газовых клапанов и их отключением, если устройство контроля пламени сигнализирует об отсутствии пламени.
3.7.6 время безопаснос-m при погасании: Интервал времени между сигналом погасания пламени и сигналом на отключение подачи газа.
3.7.7 полное время закрывания: Интервал времени между сигналом погасания пламени и закрыванием отсечных клапанов.
3.8 Сгорание
3.8.1 устойчивость пламени: Способность пламени оставаться на головке горелки или в предусмотренной конструкцией горелки зоне стабилизации пламени.
11
ГОСТ Р 51383-2012

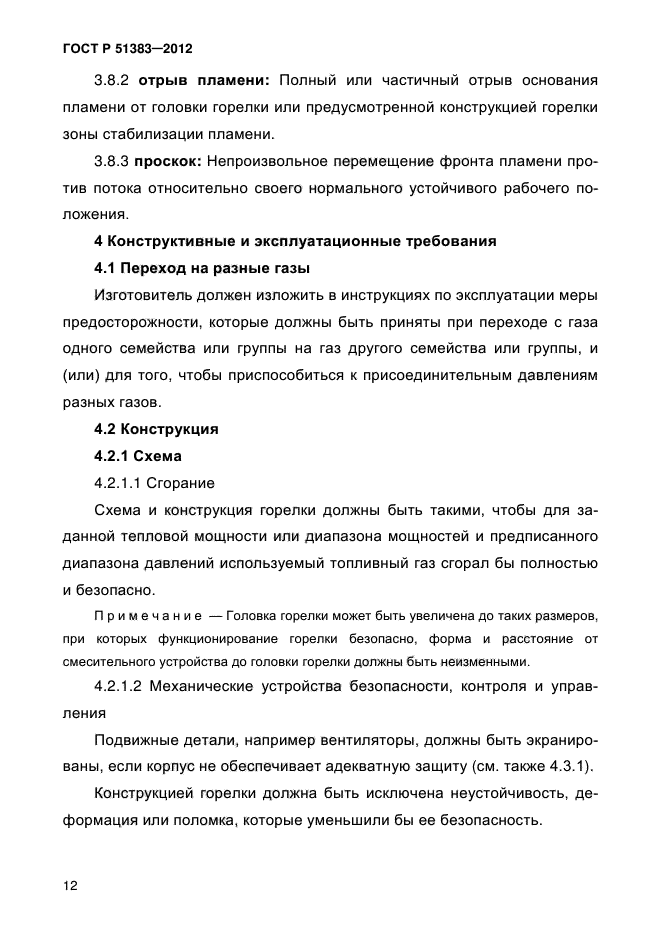

3.8.2 отрыв пламени: Полный или частичный отрыв основания пламени от головки горелки или предусмотренной конструкцией горелки зоны стабилизации пламени.
3.8.3 проскок: Непроизвольное перемещение фронта пламени против потока относительно своего нормального устойчивого рабочего положения.
4 Конструктивные и эксплуатационные требования
4.1 Переход на разные газы
Изготовитель должен изложить в инструкциях по эксплуатации меры предосторожности, которые должны быть приняты при переходе с газа одного семейства или группы на газ другого семейства или группы, и (или) для того, чтобы приспособиться к присоединительным давлениям разных газов.
4.2 Конструкция
4.2.1 Схема
4.2.1.1 Сгорание
Схема и конструкция горелки должны быть такими, чтобы для заданной тепловой мощности или диапазона мощностей и предписанного диапазона давлений используемый топливный газ сгорал бы полностью и безопасно.
Примечание — Головка горелки может быть увеличена до таких размеров, при которых функционирование горелки безопасно, форма и расстояние от смесительного устройства до головки горелки должны быть неизменными.
4.2.1.2 Механические устройства безопасности, контроля и управления
Подвижные детали, например вентиляторы, должны быть экранированы, если корпус не обеспечивает адекватную защиту (см. также 4.3.1).
Конструкцией горелки должна быть исключена неустойчивость, деформация или поломка, которые уменьшили бы ее безопасность.
12
Единицы:
— мегаджоули на кубический метр (МДж/м3) сухого газа при стандартных условиях или
— мегаджоули на килограмм (МДж/кг) сухого газа.
3.2.5 давление газа: Статическое давление движущегося газа относительно атмосферного давления, измеренное под прямым углом к направлению газового потока, выраженное в паскалях (Па), килопаскалях (кПа) или мегапаскалях (МПа),
3.2.6 Эталонные и предельные газы
3.2.6.1 эталонный газ: Испытательный газ, на котором работают горелки при номинальных условиях, когда его подают при соответствующем номинальном давлении.
3.2.6.2 предельный газ: Испытательный газ, с экстремальным значением характеристик, предназначенный для работы горелки.
3.2.7 Номинальное давление и предельное давление
3.2.7.1 номинальное давление: Давление, при котором горелки работают в номинальных условиях.
3.2.7.2 предельное давление: Значение давления, при экстремальных изменениях условий питания горелки.
3.2.7.3 давление подачи: Давление, измеренное в точке измерения М1 (см. рисунок 1), в которой достигнуты номинальные условия.
3.2.7.4 давление регулирования: Давление, измеренное в точке измерения М2 (см. рисунок 1), в которой достигнуты номинальные условия.
3.2.8 давление в камере сгорания: Давление или разрежение в камере сгорания теплового агрегата на котором установлена горелка, относительно атмосферного давления.
6
ГОСТ Р 51383-2012
3.3 Режимы работы горелки
3.3.1 Расход газа
3.3.1.1 объемный расход; У: Объем газа, потребляемый горелкой в единицу времени при непрерывной работе.
Примечание — Единицы: кубические метры в час (м3/ч), кубические дециметры в минуту (дмэ/мин), кубические дециметры в час (дм3/ч) или кубические дециметры в секунду (дм3/с).
3.3.1.2 номинальный объемный расход: Объемный расход [кубические метры в час (м3/ч)1, соответствующий номинальной тепловой мощности горелки.
3.3.1.4 минимальный рабочий объемный расход: Объемный расход [кубические метры в час (м3/ч)], соответствующий минимальной рабочей тепловой мощности горелки.
3.3.1.5 массовый расход; М: Масса газа [килограммы в час (кг/ч) или граммы в час (г/ч)], потребляемая горелкой в единицу времени при непрерывной работе.
3.3.1.6 номинальный массовый расход: Массовый расход, соответствующий номинальной тепловой мощности горелки.
3.3.1.7 тепловая мощность; Q: Количество энергии [киловатт (кВт)], используемое в единицу времени, соответствующее объемному или массовому расходу; используемую теплоту сгорания выражают значением высшей или низшей теплоты сгорания.
Примечание — Значения тепловой мощности приведены в таблицах 1,2.
3.3.1.8 номинальная тепловая мощность: Наибольшая тепловая мощность горелки, указанная изготовителем, при которой эксплуатационные показатели соответствуют требованиям настоящего стандарта.
3.3.1.9. минимальная рабочая тепловая мощность: Минимальная тепловая мощность горелки, указанная изготовителем, при которой эксплуатационные показатели соответствуют требованиям настоящего стандарта.
7
3.3.2 Условия эксплуатации
3.3.2.1 горелка постоянного режима работы: Горелка, которая рассчитана на непрерывную работу более 24 ч.
3.3.2.2. горелка непостоянного режима работы: Горелка, которая рассчитана на непрерывную работу менее 24 ч.
3.4 Детали газового тракта
3.4.1 газовый тракт: Часть горелки, которая состоит из клапанов, органов управления и устройств безопасности, в которой газ перемещается между входным соединением и головкой горелки.
3.4.2 устройство настройки диапазона тепловой мощности: Узел горелки, предназначенный для регулирования тепловой мощности в установленных пределах; регулирование может быть плавным или ступенчатым.
3.4.3 автоматический отсечной клапан: Устройство, которое автоматически открывает, закрывает или изменяет расход газа по сигналу, поступающему от цепи регулирования и (или) цепи безопасности.
3.4.4 фильтр (сетчатый фильтр): Устройство, которое обеспечивает улавливание частиц примесей в газе.
3.5 Устройства регулирования, контроля и безопасности
3.5.1 регулятор давления: Устройство, которое поддерживает давление на выходе постоянным в установленных пределах независимо от изменений (в пределах установленного диапазона) давления на входе в него.
3.5.2 управляемый регулятор давления: Регулятор давления, оснащенный средством управления нагрузкой на диафрагму и, следовательно, давления на выходе из него.
3.5.3 устройство контроля пламени: Устройство, которое обнаруживает и сигнализирует о наличии пламени, состоящее из датчика пламени, усилителя и реле передачи сигнала.
ГОСТ Р 51383-2012
3.5.4 автоматическая система управления горелкой: Автоматическая система, включающая в себя как минимум, программный блок и все элементы устройства контроля пламени.
Примечание — Разные функциональные узлы автоматической системы управления горелкой могут располагаться в одном или нескольких корпусах.
3.5.5 программный блок: Блок, который реагирует на сигналы устройств управления и безопасности и дает управляющие команды, контролирует последовательность запуска, следит за работой горелки, вызывает контролируемое отключение и, если необходимо, безопасное отключение и энергонезависимое отключение.
Примечание — Программный блок следует заранее определенной последовательности действий и всегда функционирует совместно с устройством контроля пламени.
3.5.6 проверка на безопасность перед пуском: Операция, проводимая перед пуском горелки для установления возможной неисправности системы безопасности или сигнала о наличии пламени при его отсутствии.
3.5.7 контролируемое отключение: Процесс, посредством которого подача энергии к газовому отсечному клапану (клапанам) прекращается вручную, например выключателем.
3.5.8 безопасное отключение: Процесс, который вступает в действие сразу после срабатывания предохранительного ограничителя или обнаружения неисправности в автоматической системе управления горелкой и который выводит горелку из работы немедленным отключением подачи энергии к газовому отсечному клапану (клапанам) и устройства зажигания.
Примечание — Безопасное отключение может также происходить в результате прерывания или уменьшения подаваемой энергии.
3.5.9 Отключение
3.5.9.1 энергонезависимое выключение питания: Условие безопасного отключения системы, при котором повторный пуск может быть
9
осуществлен только с помощью ручного возвращения системы в исходное положение.
3.5.9.2 энергозависимое выключение питания: Условие безопасного отключения системы, при котором повторный пуск может быть осуществлен с помощью ручного возвращения системы в исходное положение или автоматически после прекращения подачи питающей энергии и ее последующего восстановления.
3.5.9.3 пусковой сигнал: Сигнал от управляющего устройства, например от термостата, который выводит систему из ее пускового положения и включает заранее определенную программу.
3.5.9.4 повторение пускового цикла: Процесс, с помощью которого (после безопасного отключения) автоматически повторяется полная последовательность пуска.
3.5.9.5 система проверки клапанов: Устройство проверки эффективного закрывания пусковых газовых клапанов или основных предохранительных отсечных газовых клапанов, которая обладает способностью обнаружения малых утечек газа.
3.5.9.6 устройство зажигания: Любое средство (факельное, электрическое или другое), используемое для зажигания газа на запальной или на основной горелке.
3.6 продувка: Принудительный ввод воздуха в камеру сгорания и газоходы с целью вытеснения любого количества оставшейся топливновоздушной смеси и (или) продуктов сгорания.
3.6.1 предварительная продувка: Продувка камеры сгорания, которая происходит между пусковым сигналом и включением устройства зажигания.
3.6.2 последующая продувка: Продувка камеры сгорания, которая происходит сразу после контролируемого отключения.
Ю
ГОСТ Р 51383-2012
3.7 Интервалы времени
3.7.1 время предварительной продувки: Интервал времени, в течение которого происходит продувка при установленном расходе воздуха перед включением устройства зажигания.
3.7.2 время последующей продувки: Интервал времени между любым отключением горелки и моментом отключения вентилятора.
3.7.3 время зажигания: Интервал времени между открыванием газовых клапанов и первым сигналом от устройства контроля пламени (о его наличии).
3.7.4 первое время безопасности: Интервал времени между включением применяемого пилотного газового клапана, клапана пуска газа или основного газового клапана (клапанов) и их отключением, если устройство контроля пламени сигнализирует об отсутствии пламени.
Примечание — Если отсутствует второе время безопасности, это время называют временем безопасности.
3.7.5 второе время безопасности: Если первое время безопасности применимо только к пилотному или запальному пламени, второе время безопасности — интервал времени между включением основных газовых клапанов и их отключением, если устройство контроля пламени сигнализирует об отсутствии пламени.
3.7.6 время безопасности при погасании: Интервал времени между сигналом погасания пламени и сигналом на отключение подачи газа.
3.7.7 полное время закрывания: Интервал времени между сигналом погасания пламени и закрыванием отсечных клапанов.
3.8 Сгорание
3.8.1 устойчивость пламени: Способность пламени оставаться на головке горелки или в предусмотренной конструкцией горелки зоне стабилизации пламени.
11
3.8.2 отрыв пламени: Полный или частичный отрыв основания пламени от головки горелки или предусмотренной конструкцией горелки зоны стабилизации пламени.
3.8.3 проскок: Непроизвольное перемещение фронта пламени против потока относительно своего нормального устойчивого рабочего положения.
4 Конструктивные и эксплуатационные требования
4.1 Переход на разные газы
Изготовитель должен изложить в инструкциях по эксплуатации меры предосторожности, которые должны быть приняты при переходе с газа одного семейства или группы на газ другого семейства или группы, и (или) для того, чтобы приспособиться к присоединительным давлениям разных газов.
4.2 Конструкция
4.2.1 Схема
4.2.1.1 Сгорание
Схема и конструкция горелки должны быть такими, чтобы для заданной тепловой мощности или диапазона мощностей и предписанного диапазона давлений используемый топливный газ сгорал бы полностью и безопасно.
Примечание — Головка горелки может быть увеличена до таких размеров, при которых функционирование горелки безопасно, форма и расстояние от смесительного устройства до головки горелки должны быть неизменными.
4.2.1.2 Механические устройства безопасности, контроля и управления
Подвижные детали, например вентиляторы, должны быть экранированы, если корпус не обеспечивает адекватную защиту (см. также 4.3.1).
Конструкцией горелки должна быть исключена неустойчивость, деформация или поломка, которые уменьшили бы ее безопасность.
ГОСТ Р 51383-2012

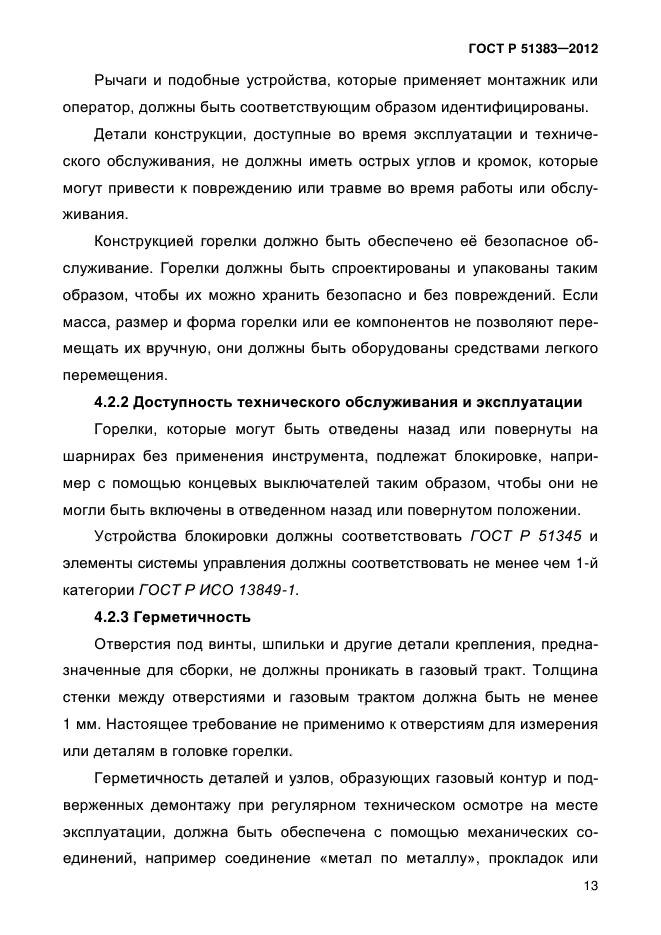

Рычаги и подобные устройства, которые применяет монтажник или оператор, должны быть соответствующим образом идентифицированы.
Детали конструкции, доступные во время эксплуатации и технического обслуживания, не должны иметь острых углов и кромок, которые могут привести к повреждению или травме во время работы или обслуживания.
Конструкцией горелки должно быть обеспечено её безопасное обслуживание. Горелки должны быть спроектированы и упакованы таким образом, чтобы их можно хранить безопасно и без повреждений. Если масса, размер и форма горелки или ее компонентов не позволяют перемещать их вручную, они должны быть оборудованы средствами легкого перемещения.
4.2.2 Доступность технического обслуживания и эксплуатации
Горелки, которые могут быть отведены назад или повернуты на шарнирах без применения инструмента, подлежат блокировке, например с помощью концевых выключателей таким образом, чтобы они не могли быть включены в отведенном назад или повернутом положении.
Устройства блокировки должны соответствовать ГОСТ Р 51345 и элементы системы управления должны соответствовать не менее чем 1 -й категории ГОСТ Р ИСО 13849-1.
4.2.3 Герметичность
Отверстия под винты, шпильки и другие детали крепления, предназначенные для сборки, не должны проникать в газовый тракт. Толщина стенки между отверстиями и газовым трактом должна быть не менее 1 мм. Настоящее требование не применимо к отверстиям для измерения или деталям в головке горелки.
Герметичность деталей и узлов, образующих газовый контур и подверженных демонтажу при регулярном техническом осмотре на месте эксплуатации, должна быть обеспечена с помощью механических соединений, например соединение «метал по металлу», прокладок или
13

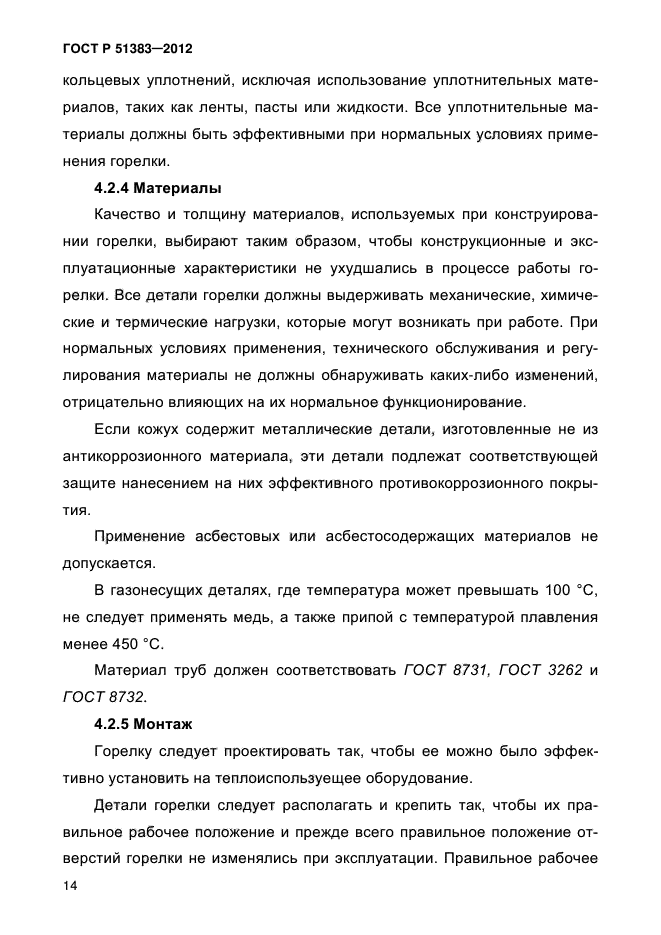

кольцевых уплотнений, исключая использование уплотнительных материалов, таких как ленты, пасты или жидкости. Все уплотнительные материалы должны быть эффективными при нормальных условиях применения горелки.
4.2.4 Материалы
Качество и толщину материалов, используемых при конструировании горелки, выбирают таким образом, чтобы конструкционные и эксплуатационные характеристики не ухудшались в процессе работы горелки. Все детали горелки должны выдерживать механические, химические и термические нагрузки, которые могут возникать при работе. При нормальных условиях применения, технического обслуживания и регулирования материалы не должны обнаруживать каких-либо изменений, отрицательно влияющих на их нормальное функционирование.
Если кожух содержит металлические детали, изготовленные не из антикоррозионного материала, эти детали подлежат соответствующей защите нанесением на них эффективного противокоррозионного покрытия.
Применение асбестовых или асбестосодержащих материалов не допускается.
В газонесущих деталях, где температура может превышать 100 °С, не следует применять медь, а также припой с температурой плавления менее 450 °С.
Материал труб должен соответствовать ГОСТ 8731, ГОСТ 3262 и ГОСТ 8732.
4.2.5 Монтаж
Горелку следуе
