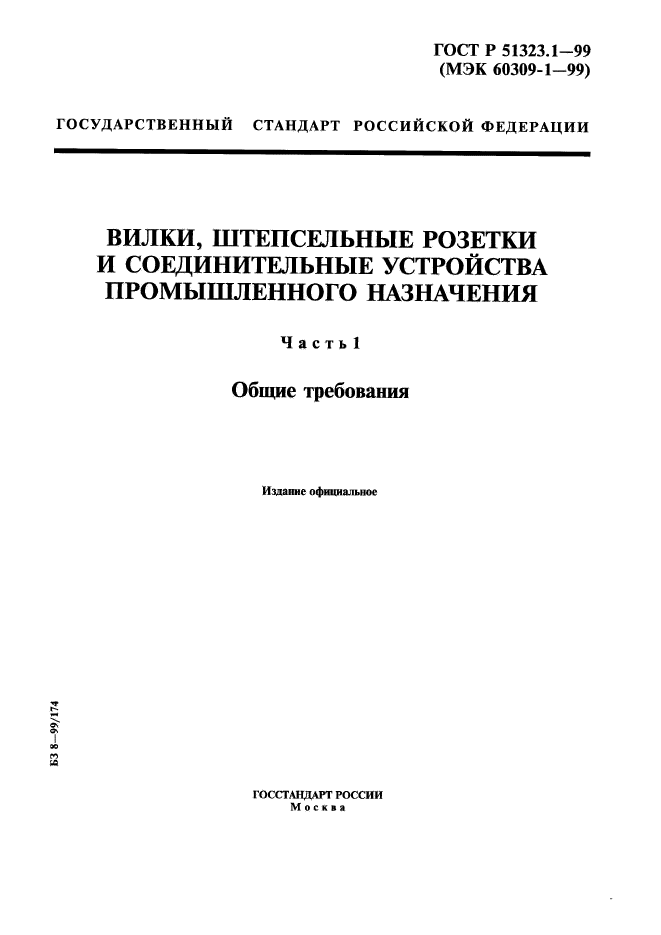

ГОСТ Р 51323.1-99 (МЭК 60309-1-99)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИЛКИ, ШТЕПСЕЛЬНЫЕ РОЗЕТКИ И СОЕДИНИТЕЛЬНЫЕ УСТРОЙСТВА ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ
Ч а с т ь 1 Общие требования
Издание официальное
БЗ 8-99/174
ГОССТАНДАРТ РОССИИ Москва
ГОСТ Р 51323.1-99

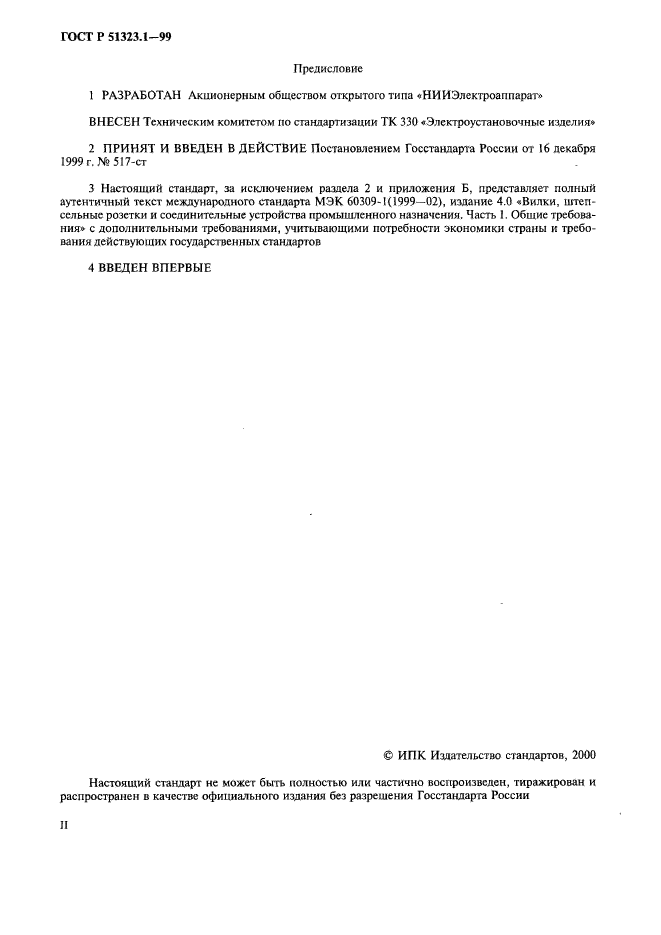

Предисловие
1 РАЗРАБОТАН Акционерным обществом открытого типа «НИИЭлектроаппарат»
ВНЕСЕН Техническим комитетом по стандартизации ТК 330 «Элсктроустановочные изделия*
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 16 декабря 1999 г. № 517-ст
3 Настоящий стандарт, за исключением раздела 2 и приложения Б, представляет полный аутентичный текст международного стандарта МЭК 60309-1(1999—02), издание 4.0 «Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть I. Общие требования* с дополнительными требованиями, учитывающими потребности экономики страны и требования действующих государственных стандартов
4 ВВЕДЕН ВПЕРВЫЕ
© ИПК Издательство стандартов, 2000
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России
И
ГОСТ Р 51323.1-99

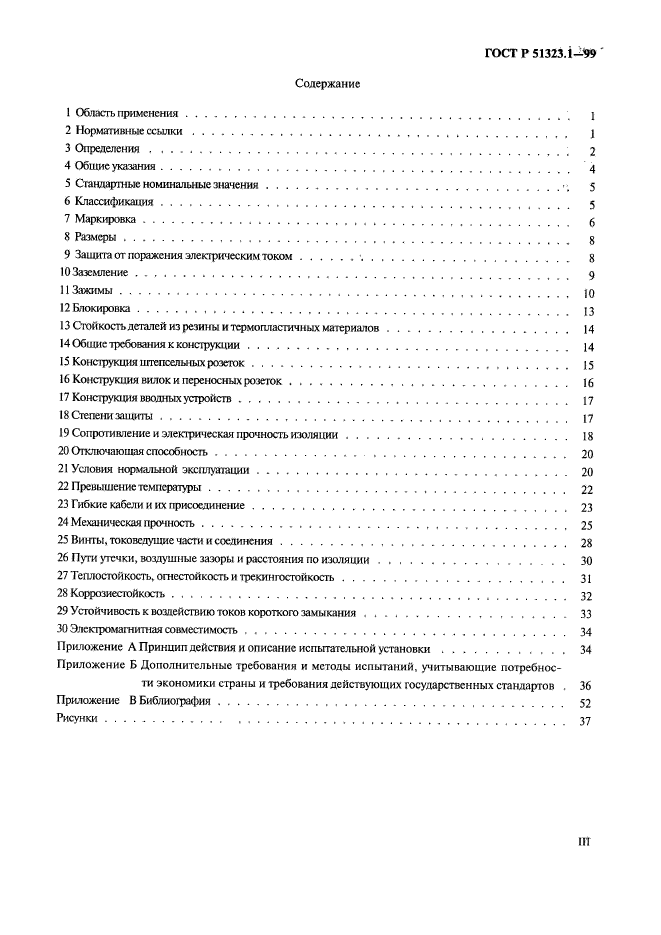

Содержание
1 Область применения…………………………………..1
2 Нормативные ссылки……………………………………………………………………1
3 Определения………………………………………2
4 Общие указания ………………………………………………………………………….4
5 Стандартные номинальные значения…………………………•; 5
6 Классификация…………………………………………………………………………..5

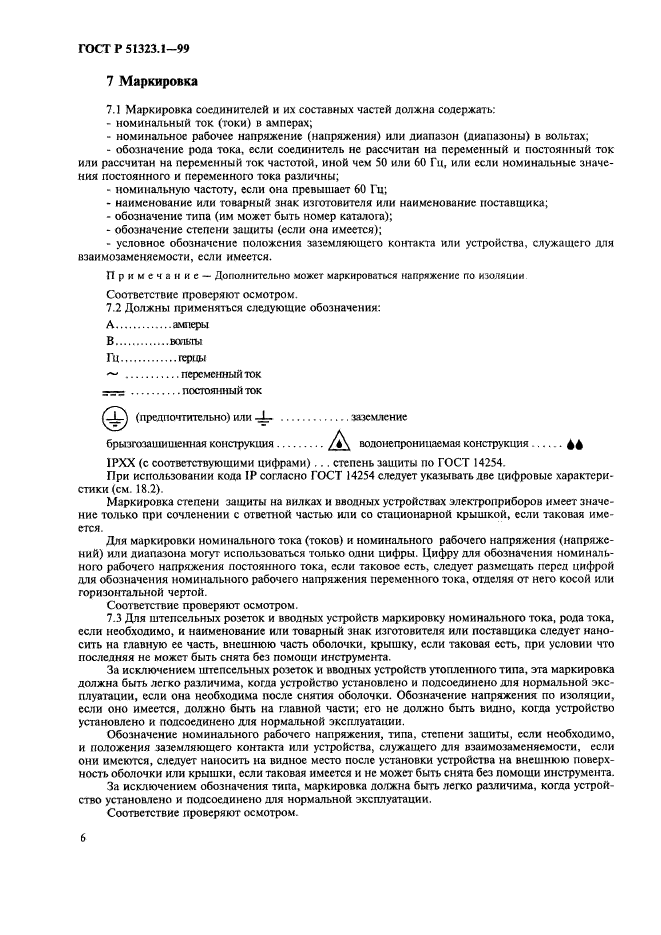

7 Маркировка………………………………………………………………………………6

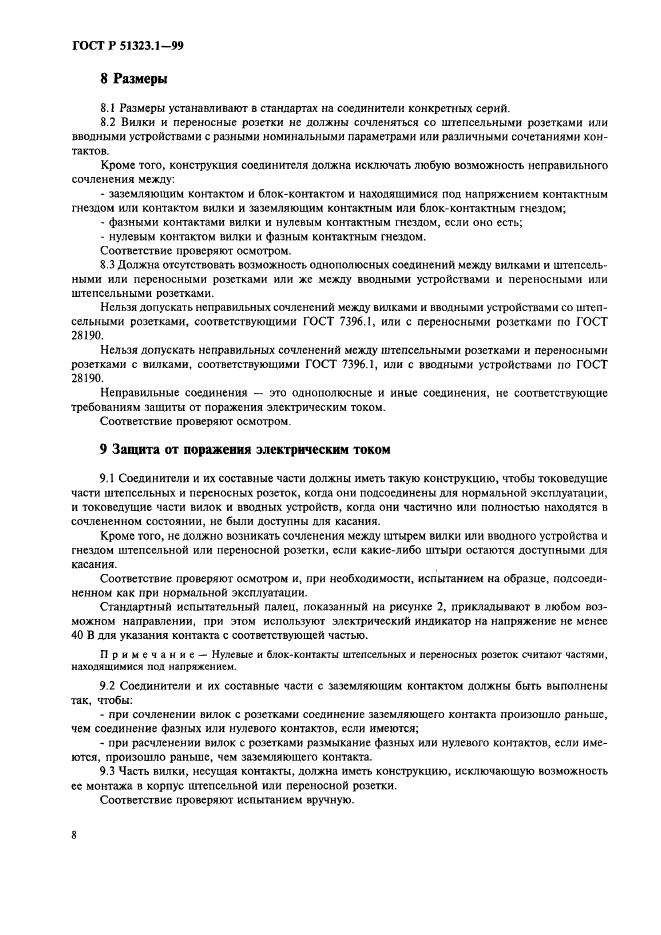

8 Размеры………………………………………………………………………………….8
9 Защита от поражения электрическим током……■…………………………………..8

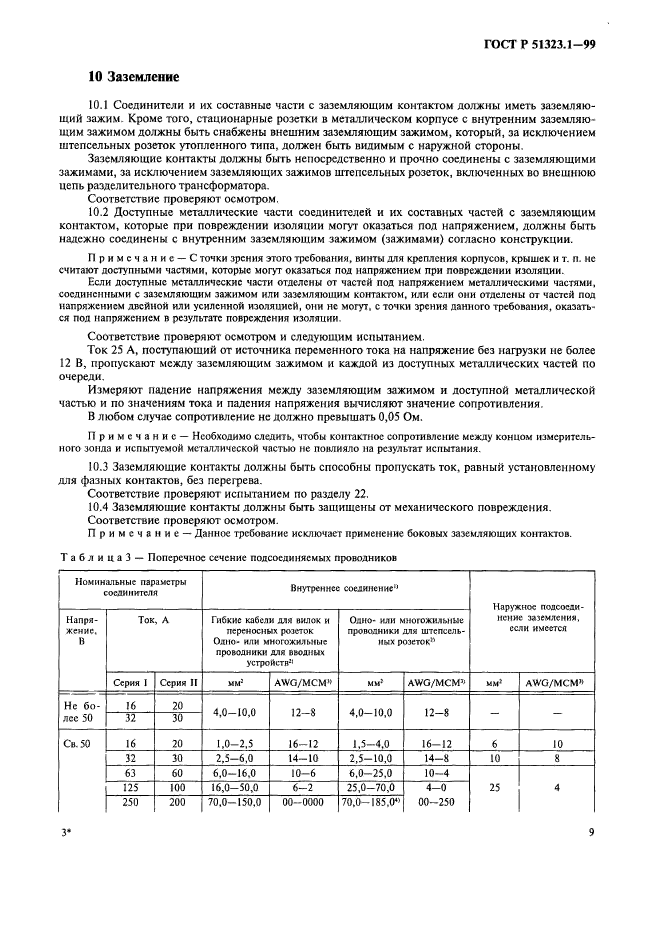

10 Заземление………………………………………………………………………………..9

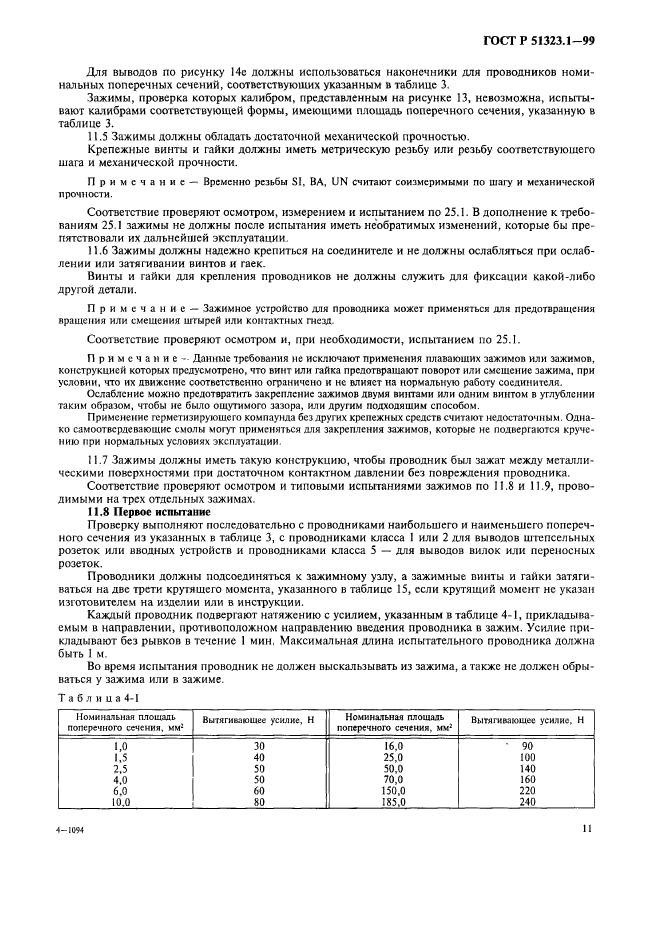

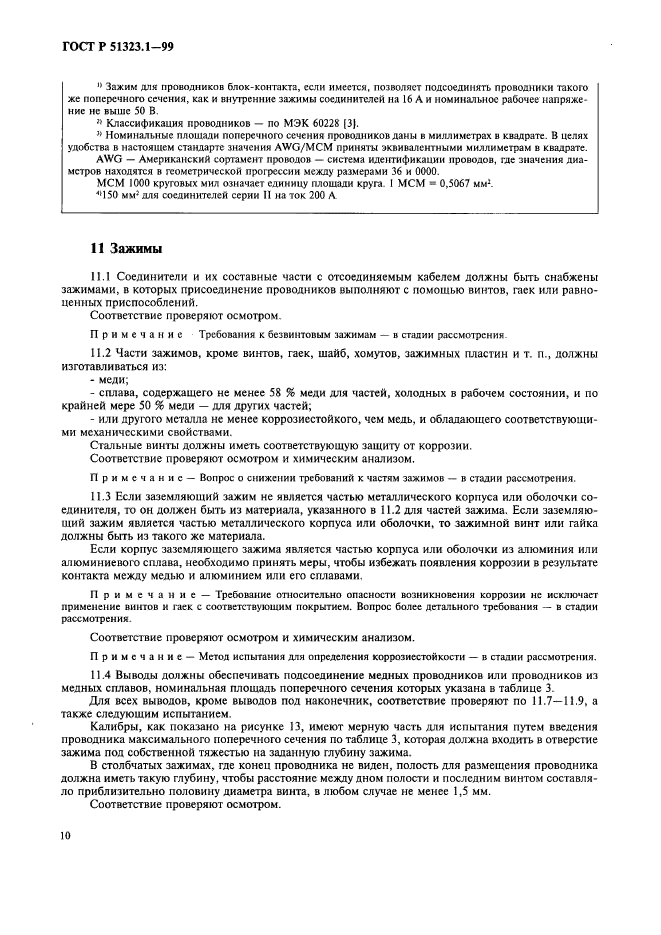

11 Зажимы……………………………………………………………………………………10

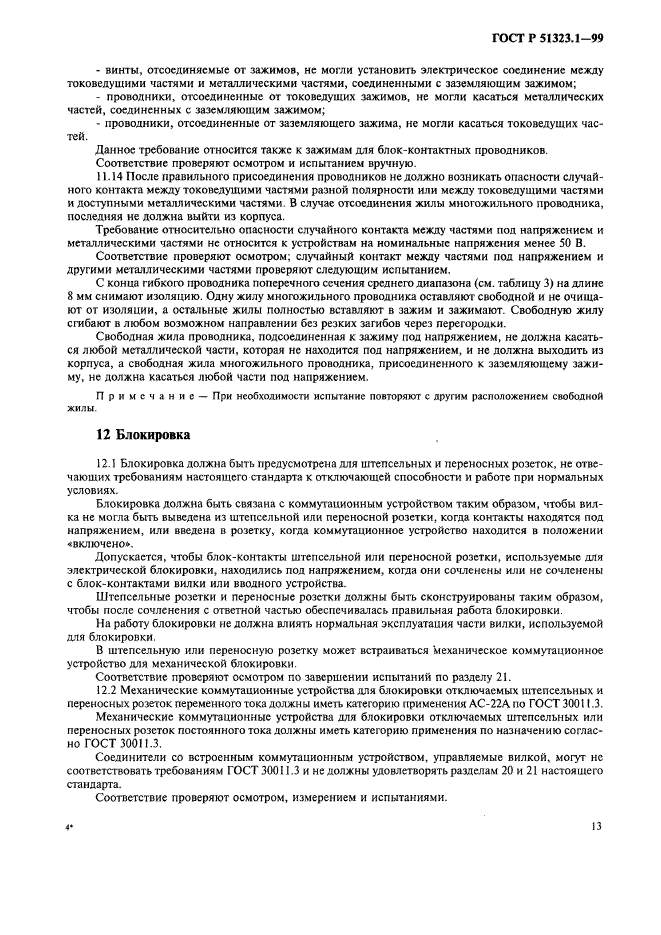

12 Блокировка………………………………………………………………………………..13

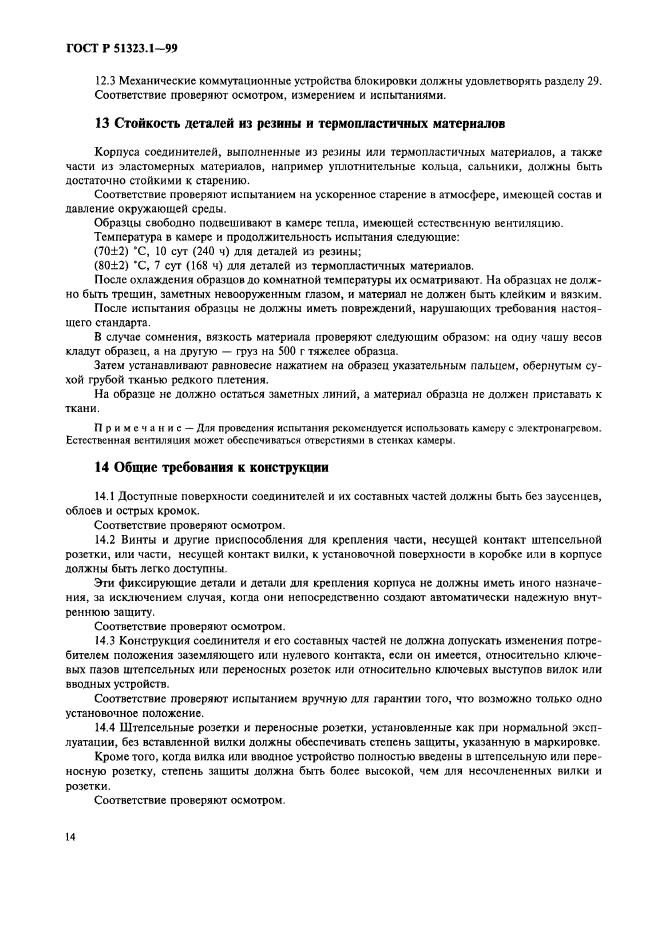

13 Стой кость деталей из резины и термопластичных материалов………………………………14
14 Общие требования к конструкции…………………………………………………………14
15 Конструкция штепсельных розеток…………………………………………………………15

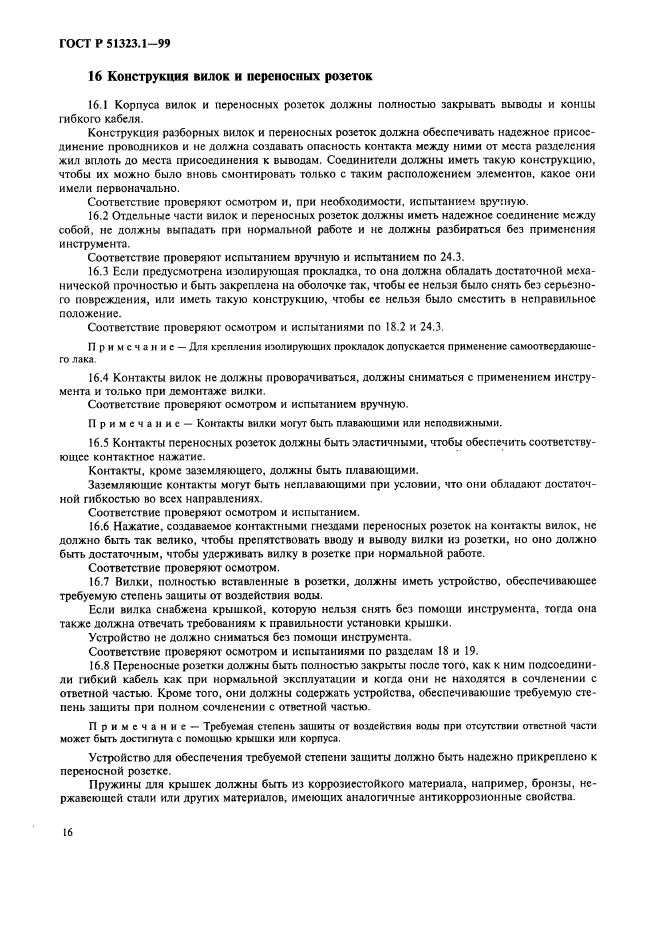

16 Конструкция вилок и переносных розеток………………………………………………..16
17 Конструкция вводных устройств…………………………………………………………..17
18 Степени защиты…………………………………………………………………………..17
19 Сопротивление и электрическая прочность изоляции……………………………………..18

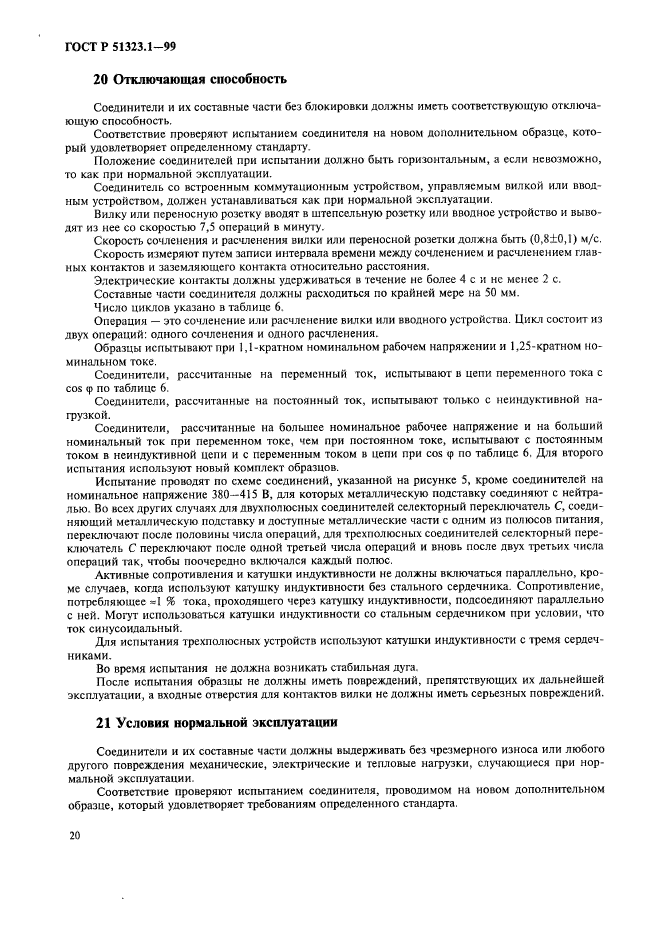

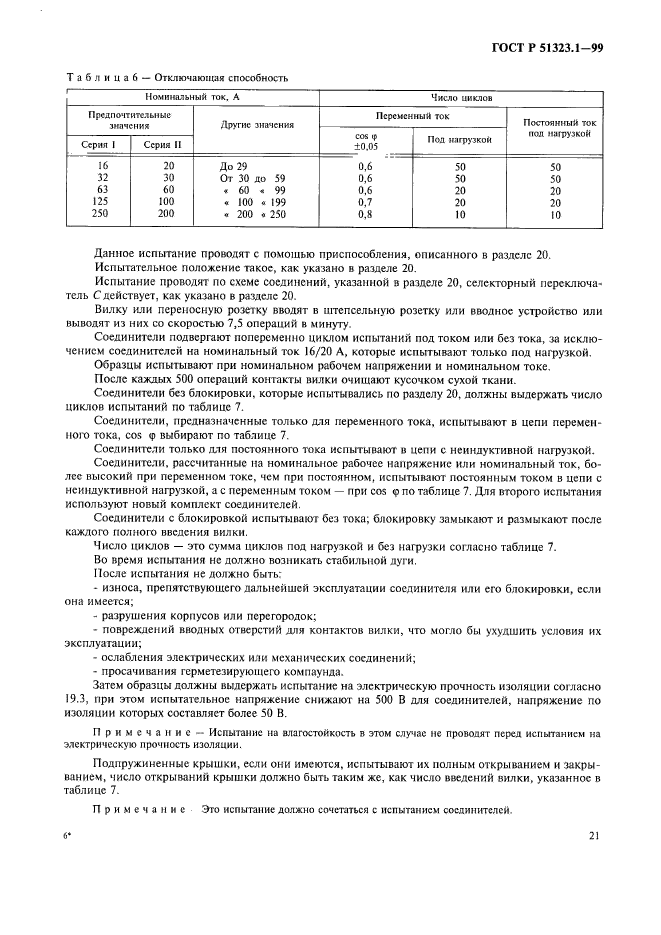

20 Отключающая способность………………………………………………………………20
21 Условия нормальной эксплуатации……………………………………………………….20

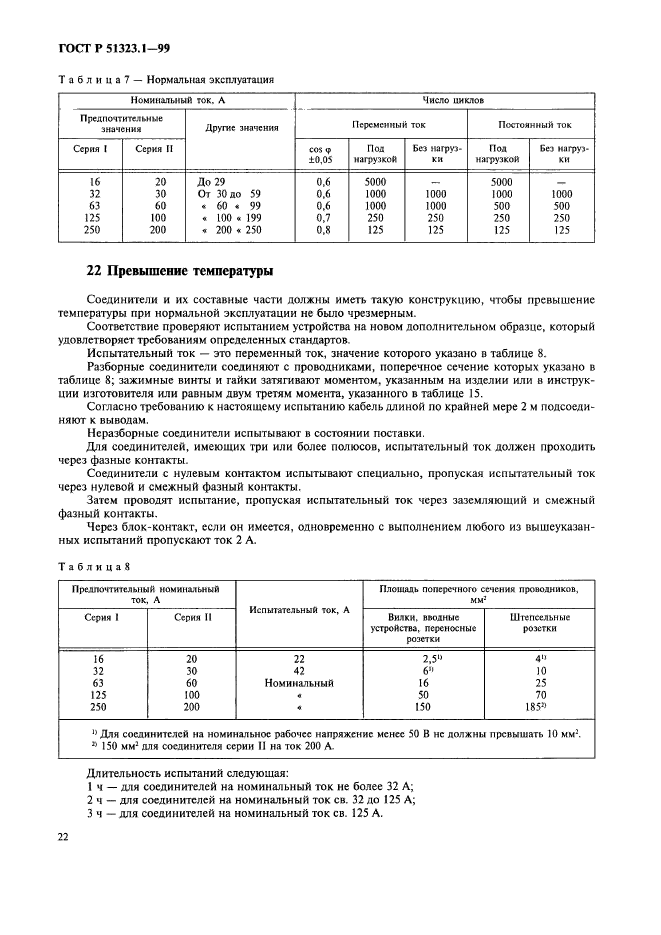

22 Превышение температуры………………………………………………………………..22

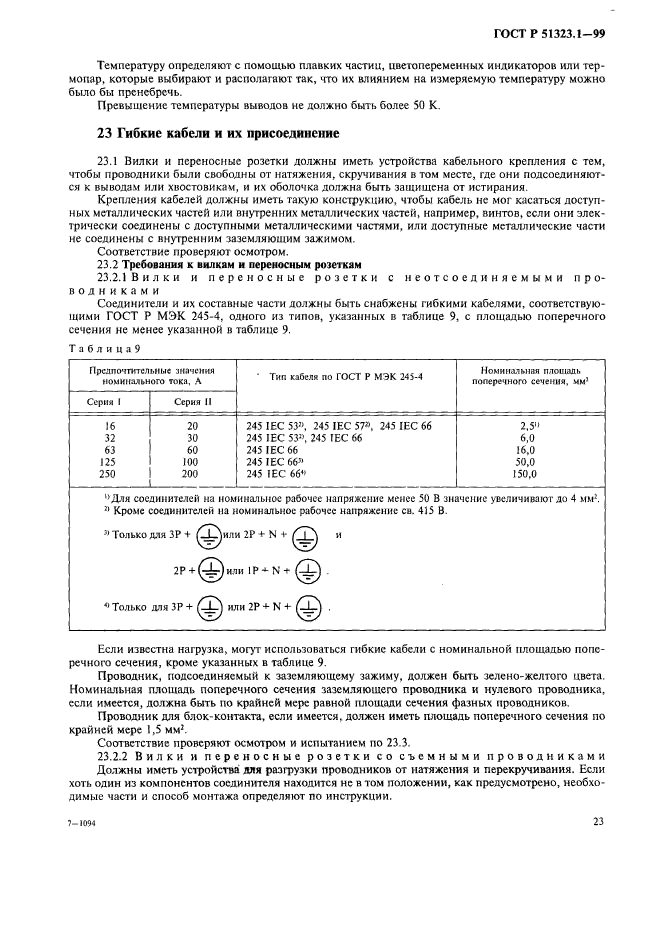

23 Гибкие кабели и их присоединение……………………………………………………….23

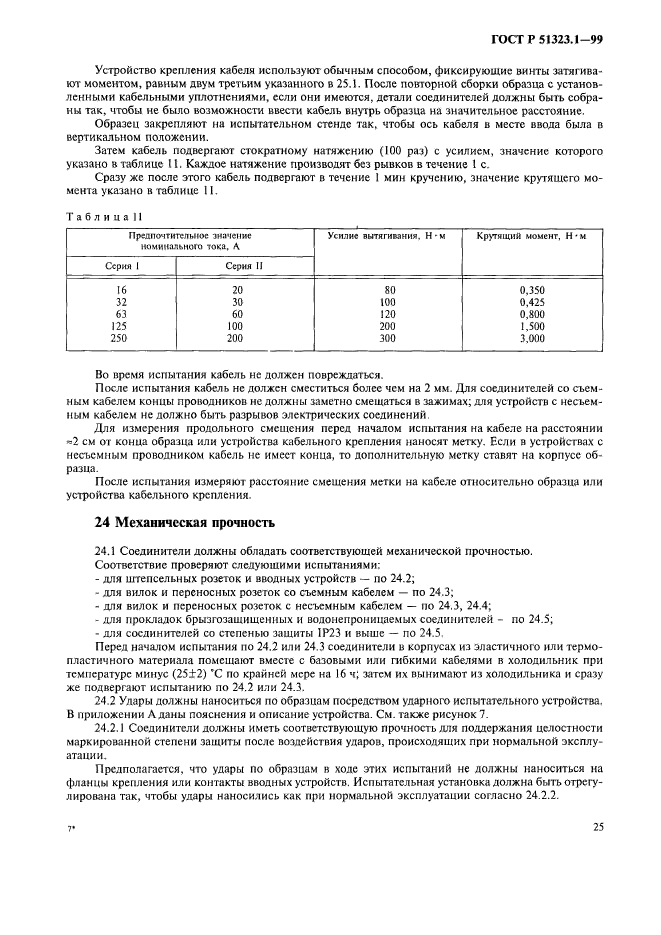

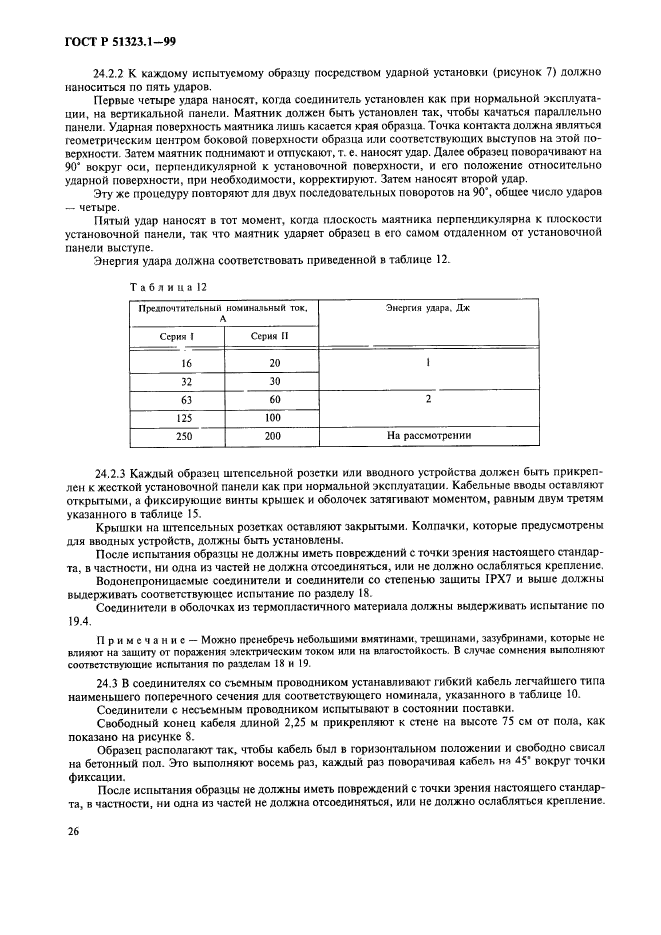

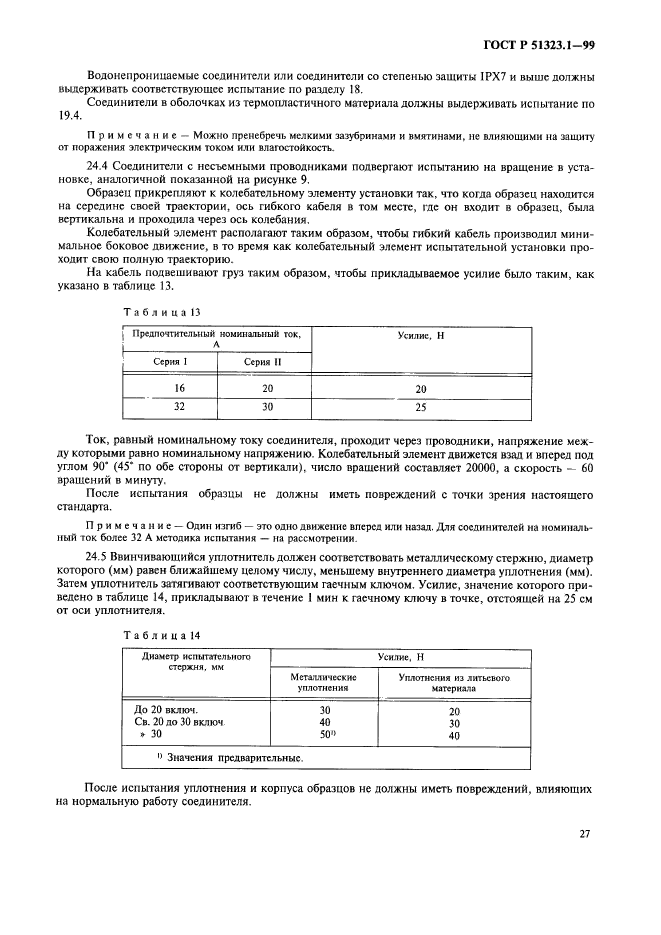

24 Механическая прочность………………………………………………………………….25

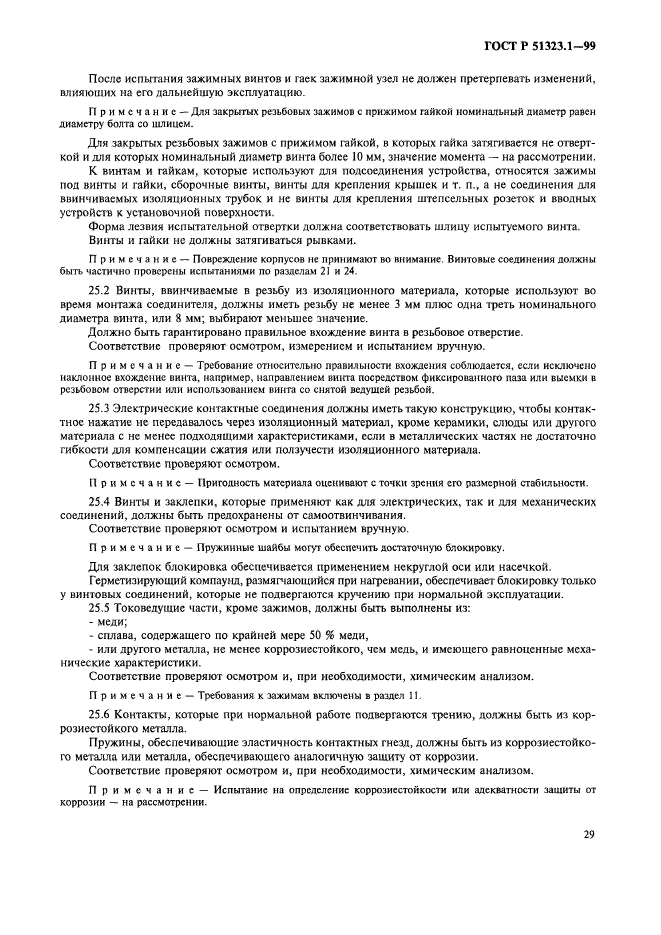

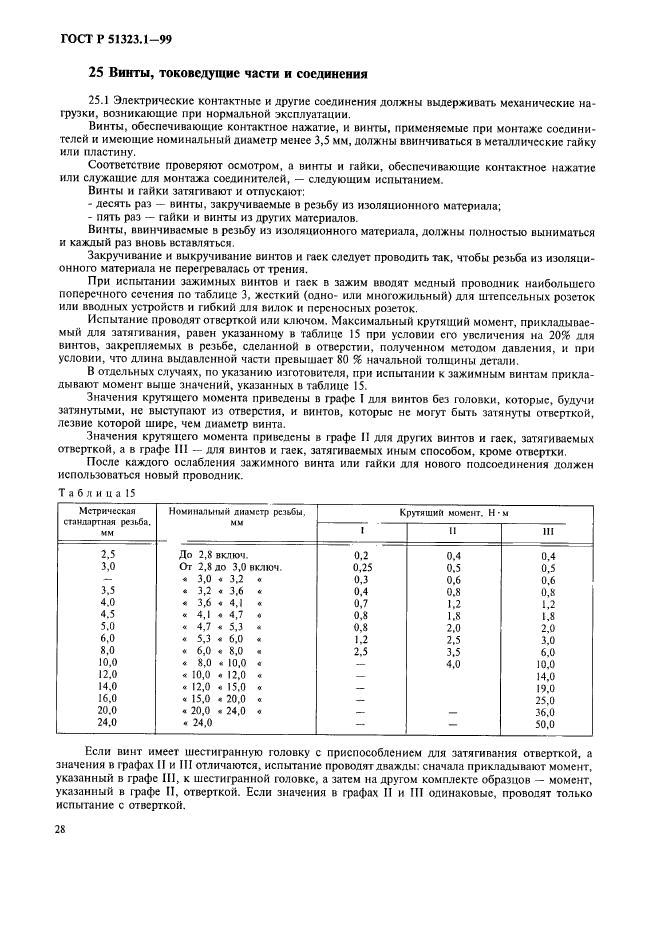

25 Винты, токовслущие части и соединения………………………………………………….28
26 Пути утечки, воздушные зазоры и расстояния по изоляции………………………………30

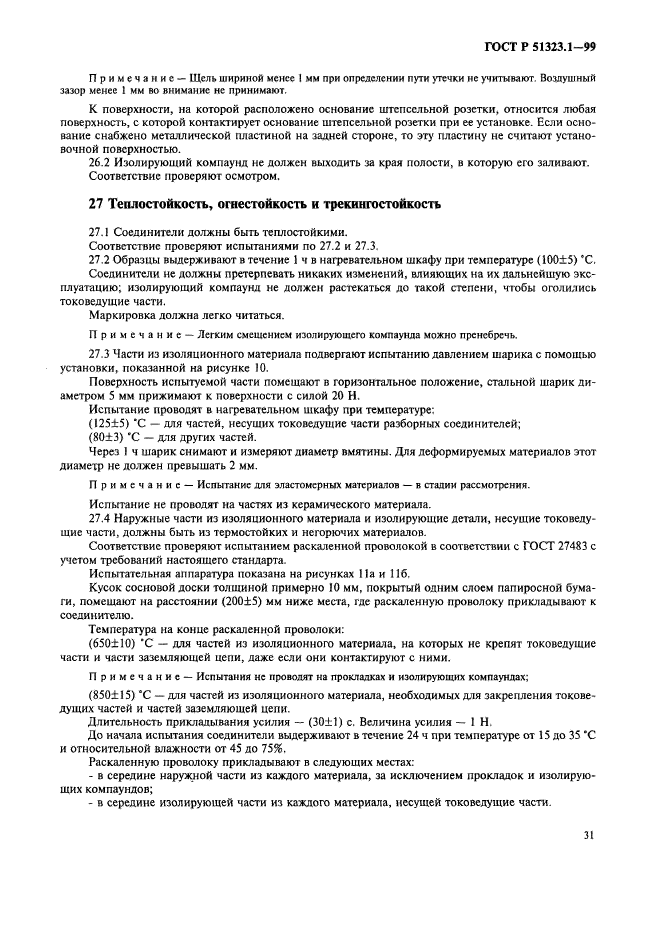

27 Теплостойкость, огнестойкость и трекингостойкость……………………………………..31

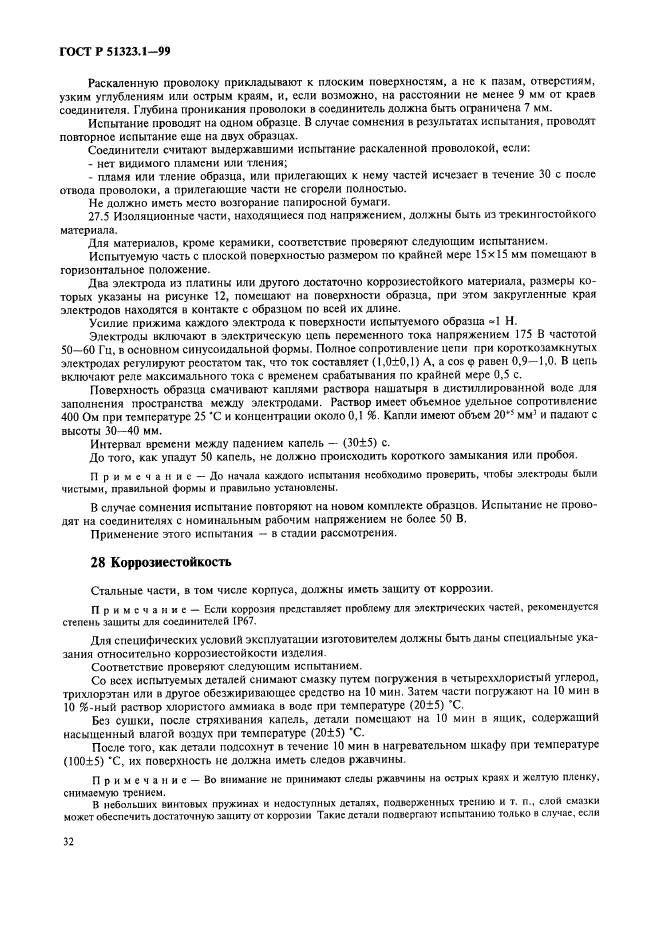

28 Коррозиесгойкосп»…………………………………………………………………………32

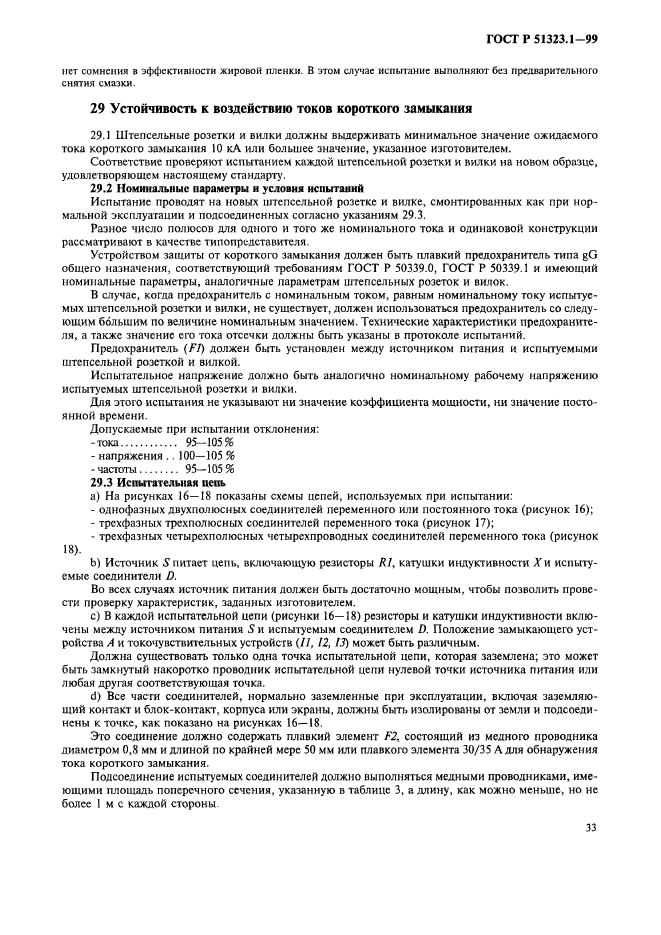

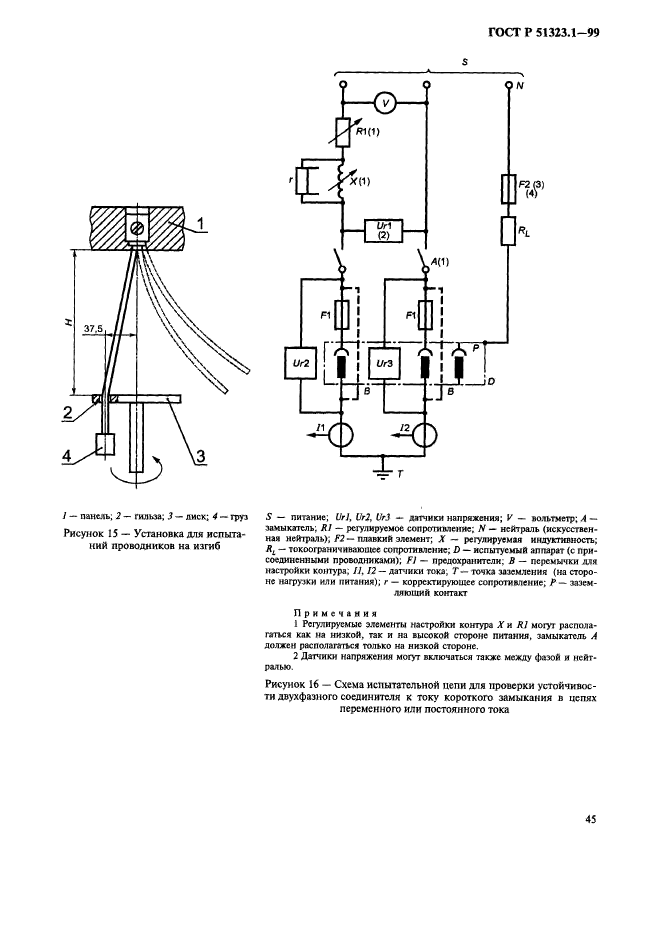

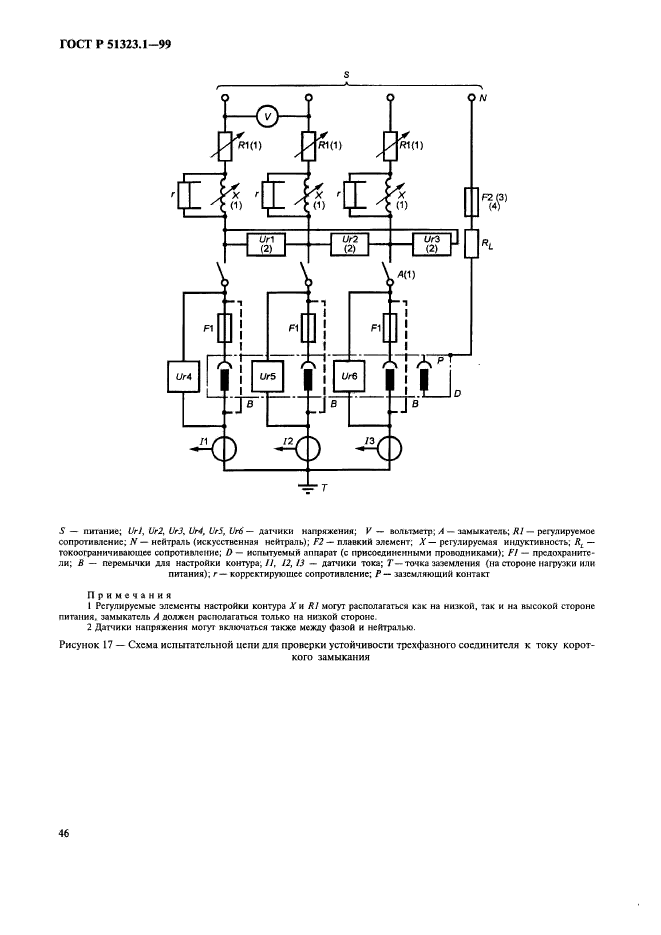

29 Устойчивость к воздействию токов короткого замыкания……………….. 33

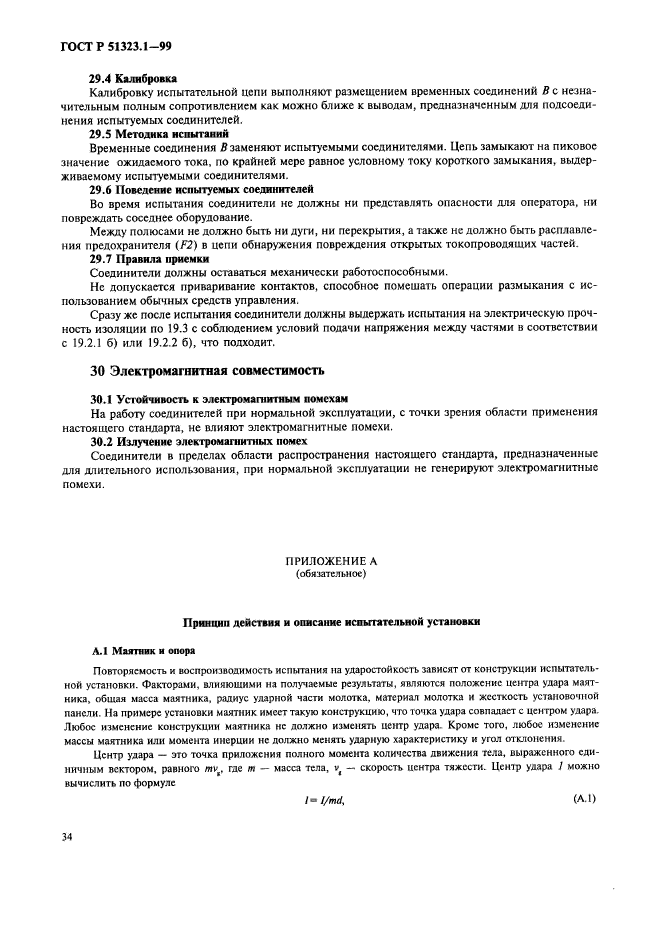

30 Электромагнитная совместимость…………………………………………………………34

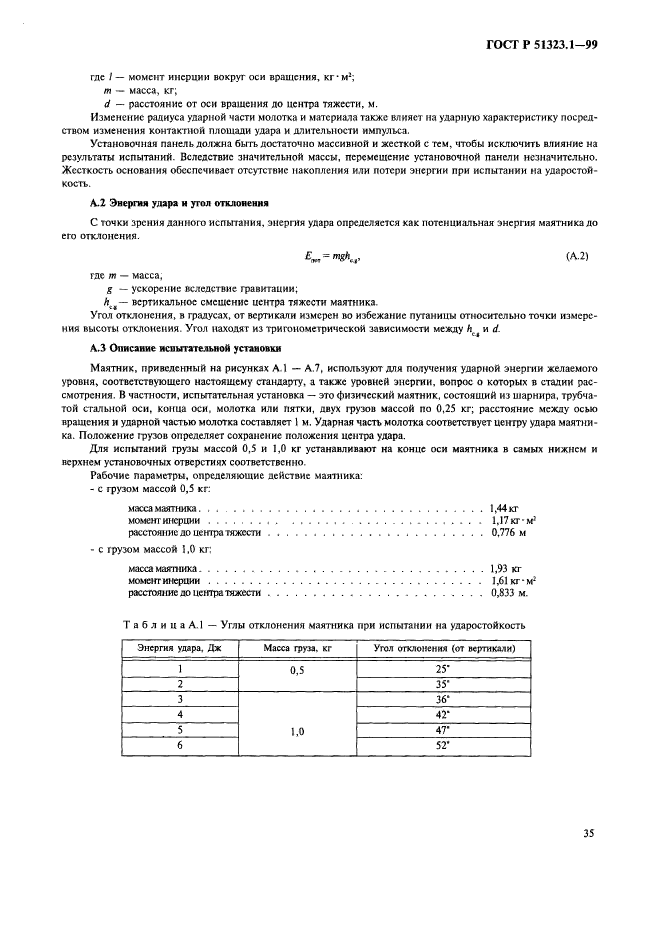

Приложение А Принцип действия и описание испытательной установки……………………34

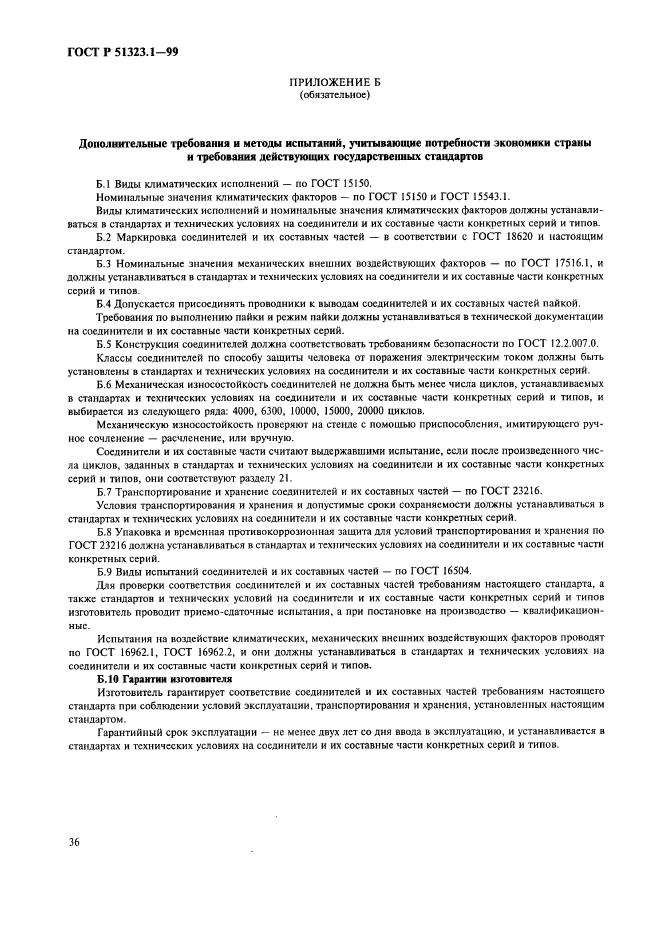

Приложение Б Дополнительные требования и методы испытаний, учитывающие потребности экономики страны и требования действующих государственных стандартов . 36

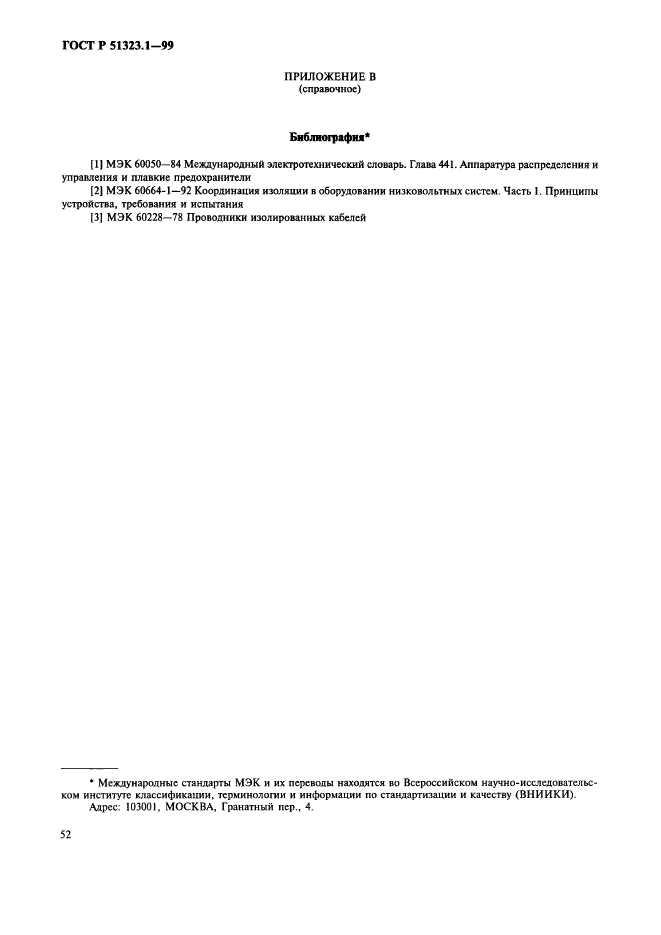

Приложение В Библиография………………………………………………………………52

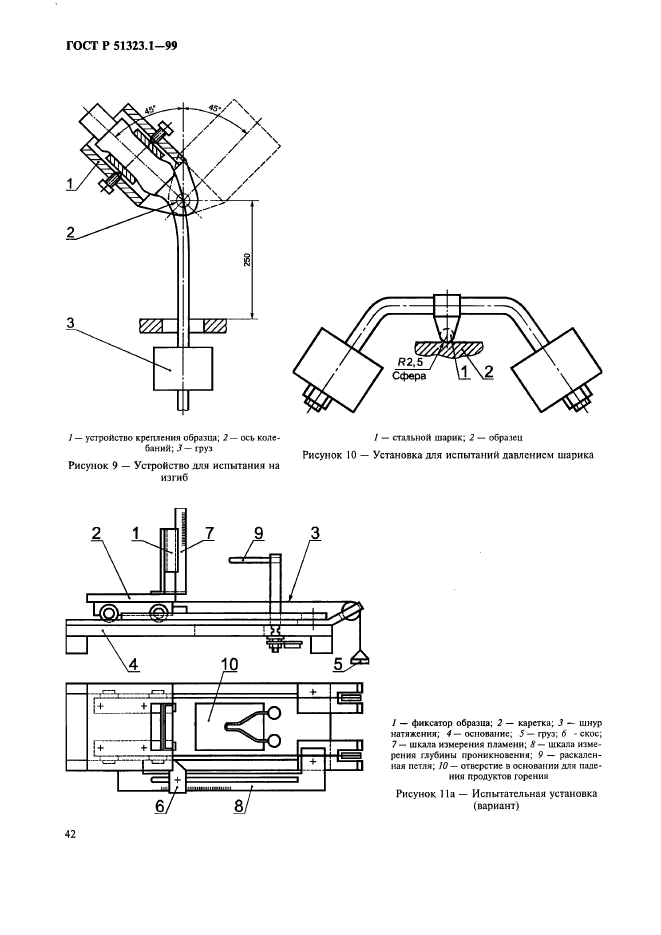

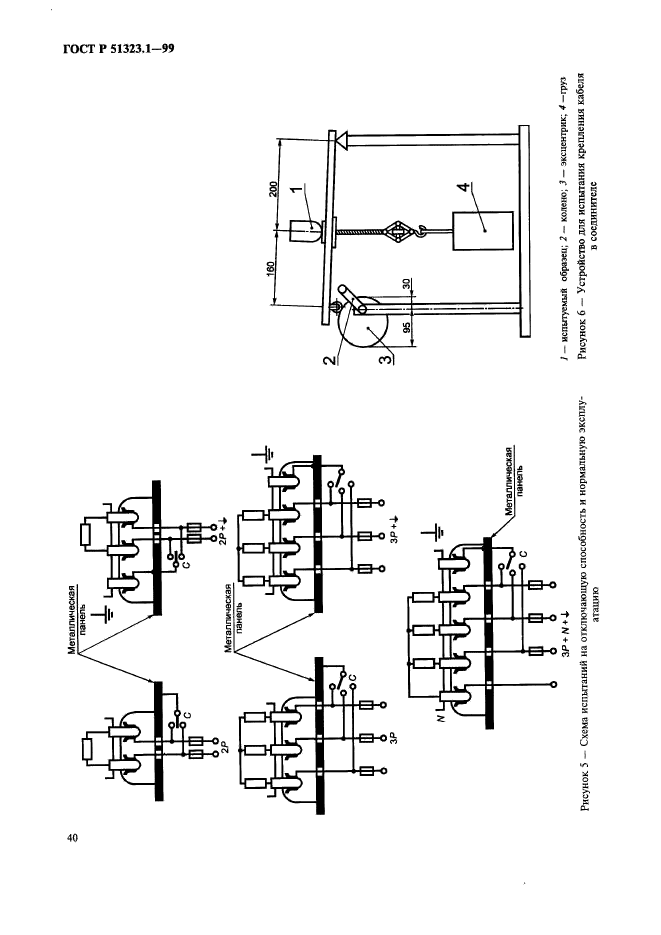

Рисунки……………………………………………………………………………………37
111
ГОСТ Р 51323.1-99

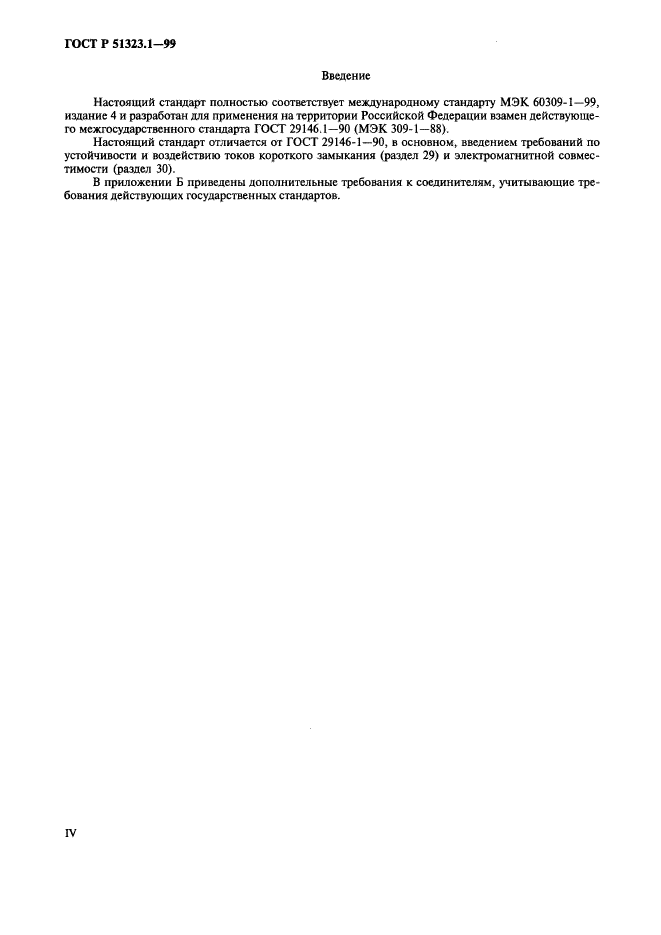

Введение
Настоящий стандарт полностью соответствует международному стандарт)’ МЭК. 60309-1—99, издание 4 и разработан для применения на территории Российской Федерации взамен действующего межгосударственного стандарта ГОСТ 29146.1-90 (МЭК 309-1—88).
Настоящий стандарт отличается от ГОСТ 29146-1-90, в основном, введением требований по устойчивости и воздействию токов короткого замыкания (раздел 29) и электромагнитной совместимости (раздел 30).
В приложении Б приведены дополнительные требования к соединителям, учитывающие требования действующих государственных стандартов.
IV

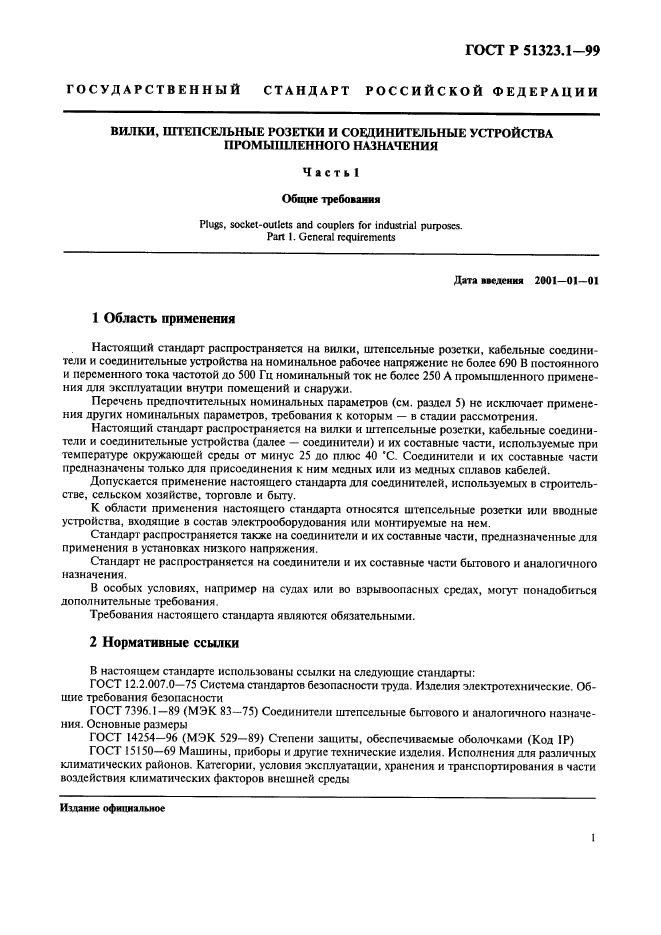

ГОСТ Р 51323.1-99 СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИЛКИ, ШТЕПСЕЛЬНЫЕ РОЗЕТКИ И СОЕДИНИТЕЛЬНЫЕ УСТРОЙСТВА ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ
ГОСУДАРСТВЕННЫ Й
Часть!
Общие требования
Plugs, socket-outlets and couplers for industrial purposes.
Part 1. General requirements
Дата введения 2001—01—01
1 Область применения
Настоящий стандарт распространяется на вилки, штепсельные розетки, кабельные соединители и соединительные устройства на номинальное рабочее напряжение не более 690 В постоянного и переменного тока частотой до 500 Гц номинальный ток не более 250 А промышленного применения для эксплуатации внутри помещений и снаружи.
Перечень предпочтительных номинальных параметров (см. раздел 5) не исключает применения других номинальных параметров, требования к которым — в стадии рассмотрения.
Настоящий стандарт распространяется на вилки и штепсельные розетки, кабельные соединители и соединительные усгройства (далее — соединители) и их составные части, используемые при температуре окружающей среды от минус 25 до плюс 40 ‘С. Соединители и их составные части предназначены только для присоединения к ним медных или из медных сплавов кабелей.
Допускается применение настоящего стандарта для соединителей, используемых в строительстве, сельском хозяйстве, торговле и быту.
К области применения настоящею стандарта относятся штепсельные розетки или вводные устройства, входящие в состав электрооборудования или монтируемые на нем.
Стандарт распространяется также на соединители и их составные части, предназначенные для применения в установках низкого напряжения.
Стандарт не распространяется на соединители и их составные части бытового и аналогичного назначения.
В особых условиях, например на судах или во взрывоопасных средах, могут понадобиться дополнительные требования.
Требования настоящего стандарта являются обязательными.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 7396.1-89 (МЭК 83—75) Соединители штепсельные бытового и аналогичного назначения. Основные размеры
ГОСТ 14254-96 (МЭК 529—89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
Мгланме официальное
1
ГОСТ Р 51323.1-99

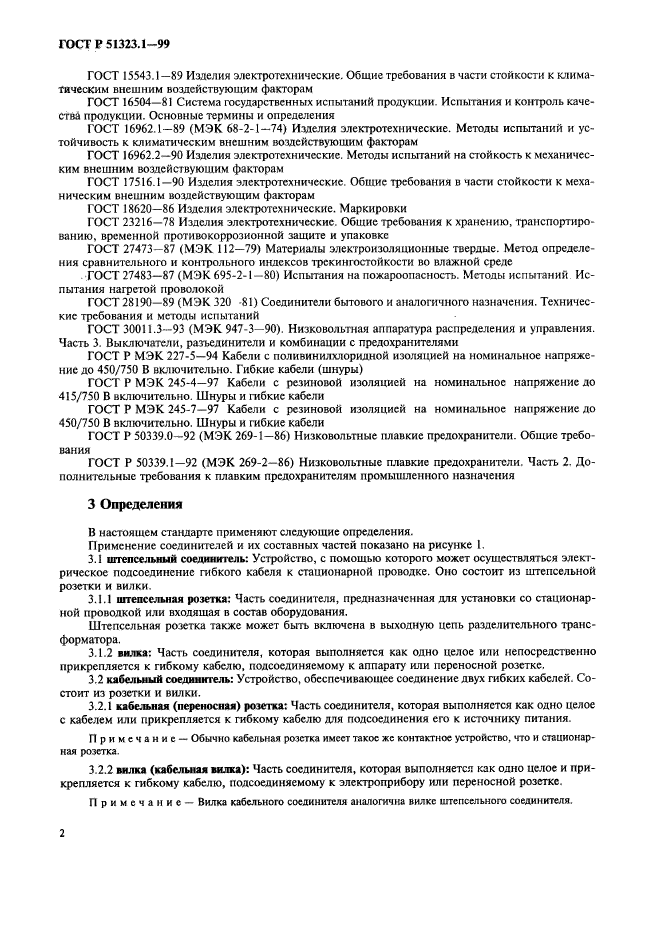

ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16962.1-89 (МЭК 68-2-1—74) Изделия электротехнические. Методы испытаний и устойчивость к климатическим внешним воздействующим факторам
ГОСТ 16962.2-90 Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам
ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 18620-86 Изделия электротехнические. Маркировки
ГОСТ 23216-78 Изделия электротехнические. Общие требования к хранению, транспортированию. временной противокоррозионной защите и упаковке
ГОСТ 27473-87 (МЭК 112—79) Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостоикости во влажной среде
ГОСТ 27483-87 (МЭК 695-2-1—80) Испытания на пожароопасность. Методы испытаний Испытания нагретой проволокой
ГОСТ 28190-89 (МЭК 320 -81) Соединители бытового и аналогичного назначения. Технические требования и методы испытаний
ГОСТ 30011.3-93 (МЭК 947-3—90). Низковольтная аппаратура распределения и управления. Часть 3. Выключатели, разъединители и комбинации с предохранителями
ГОСТ Р МЭК 227-5-94 Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Гибкие кабели (шнуры)
ГОСТ Р МЭК 245-4-97 Кабели с резиновой изоляцией на номинальное напряжение до 415/750 В включительно. Шнуры и гибкие кабели
ГОСТ Р МЭК 245-7-97 Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Шнуры и гибкие кабели
ГОСТ Р 50339.0-92 (МЭК 269-1—86) Низковольтные плавкие предохранители. Общие требо вания
ГОСТ Р 50339.1-92 (МЭК 269-2—86) Низковольтные плавкие предохранители. Часть 2. Дополнительные требования к плавким предохранителям промышленного назначения
3 Определения
В настоящем стандарте применяют следующие определения.

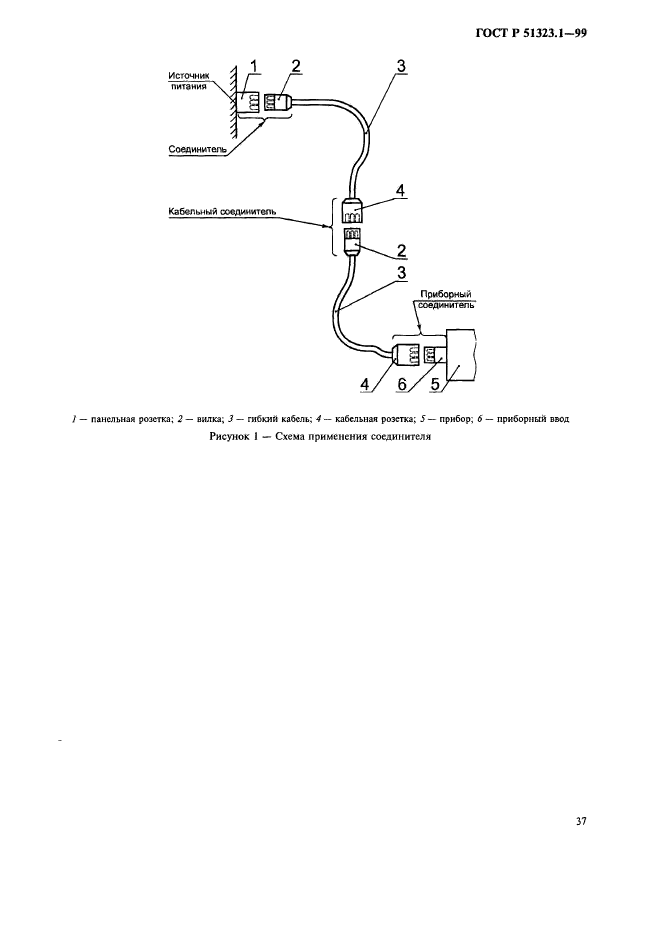

Применение соединителей и их составных частей показано на рисунке I,
3.1 штепсельный соединитель: Устройство, с помощью которого может осуществляться электрическое подсоединение гибкого кабеля к стационарной проводке. Оно состоит из штепсельной розетки и вилки.
3.1.1 штепсельная розетка: Часть соединителя, предназначенная для установки со стационарной проводкой или входящая в состав оборудования.
Штепсельная розетка также может быть включена в выходную цепь разделительного трансформатора.
3.1.2 вилка: Часть соединителя, которая выполняется как одно целое или непосредственно прикрепляется к гибкому кабелю, подсоединяемому к аппарату или переносной розетке.
3.2 кабельный соединитель: Устройство, обеспечивающее соединение двух гибких кабелей. Состоит из розетки и вилки.
3.2.1 кабельная (переносная) розетка: Часть соединителя, которая выполняется как одно целое с кабелем или прикрепляется к гибкому кабелю для подсоединения его к источнику питания.
Примечание — Обычно кабельная розетка имеет такое же контактное устройство, что и стационарная розетка.
3.2.2 вилка (кабельная вилка): Часть соединителя, которая выполняется как одно целое и прикрепляется к гибкому кабелю, подсоединяемому к электроприбору или переносной розетке.
Примечание — Вилка кабельного соединителя аналогична вилке штепсельного соединителя.
2
ГОСТ Р 51323.1-99

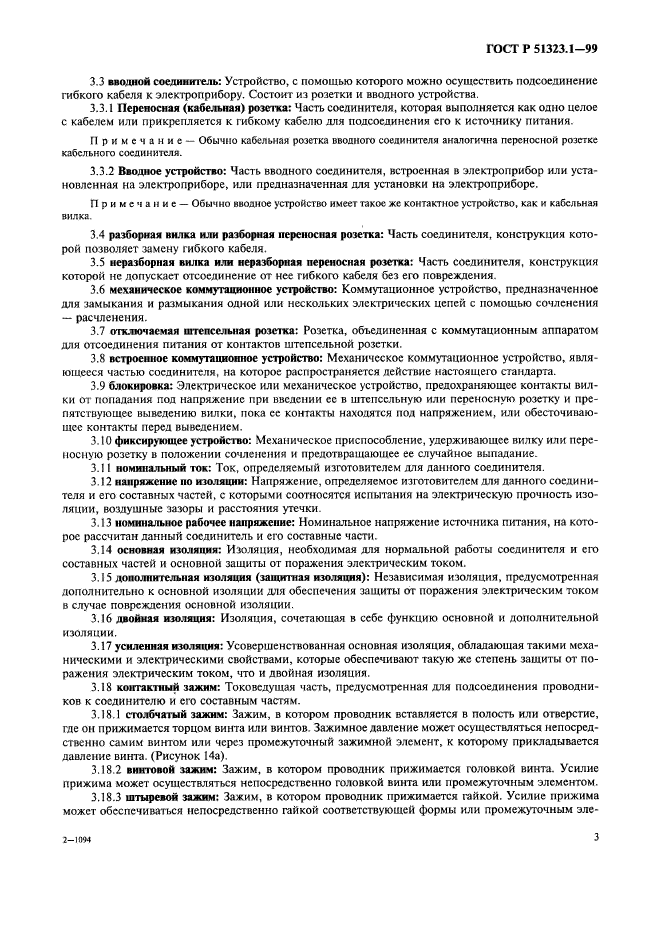

3.3 вводной соединитель: Устройство, с помощью которого можно осуществить подсоединение гибкого кабеля к электроприбору. Состоит из розетки и вводного устройства.
3.3.1 Переносная (кабельная) розетка: Масть соединителя, которая выполняется как одно целое с кабелем или прикрепляется к гибкому кабелю для подсоединения его к источнику питания.
Примечание — Обычно кабельная розетка вводного соединителя аналогична переносной розетке кабельного соединителя.
3.3.2 Вводное устройство: Часть вводного соединителя, встроенная в электроприбор или установленная на электроприборе, или предназначенная для установки на электроприборе.
Примечание — Обычно вводное устройство имеет такое же контактное устройство, как и кабельная
вилка.
3.4 разборная вилка или разборная переносная розетка: Часть соединителя, конструкция которой позволяет замену гибкого кабеля.
3.5 неразборная вилка или неразборная переносная розетка: Часть соединителя, конструкция которой не допускает отсоединение от нее гибкого кабеля без его повреждения.
3.6 механическое коммутационное устройство: Коммутационное устройство, предназначенное для замыкания и размыкания одной или нескольких электрических цепей с помощью сочленения — расчленения.
3.7 отключаемая штепсельная розетка: Розетка, объединенная с коммутационным аппаратом для отсоединения питания от контактов штепсельной розетки.
3.8 встроенное коммутационное устройство: Механическое коммутационное устройство, являющееся частью соединителя, на которое распространяется действие настоящего стандарта.
3.9 блокировка: Электрическое или механическое устройство, предохраняющее контакты вилки от попадания под напряжение при введении ее в штепсельную или переносную розетку и препятствующее выведению вилки, пока ее контакты находятся иод напряжением, или обесточивающее контакты перед выведением.
3.10 фиксирующее устройство: Механическое приспособление, удерживающее вилку или переносную розетку в положении сочленения и предотвращающее ее случайное выпадание.
3.11 номинальный ток: Ток, определяемый изготовителем для данного соединителя.
3.12 напряжение по изоляции: Напряжение, определяемое изготовителем для данного соединителя и его составных частей, с которыми соотносятся испытания на электрическую прочность изоляции, воздушные зазоры и расстояния утечки.
3.13 номинальное рабочее напряжение: Номинальное напряжение источника питания, на которое рассчитан данный сосдинитсль и его составные части.
3.14 основная изоляция: Изоляция, необходимая для нормальной работы соединителя и его составных частей и основной защиты от поражения электрическим током.
3.15 дополнительная изоляция (защитная изоляция): Независимая изоляция, предусмотренная дополнительно к основной изоляции для обеспечения защиты от поражения электрическим током в случае повреждения основной изоляции.
3.16 двойная изоляция: Изоляция, сочетающая в себе функцию основной и дополнительной изоляции.
3.17 усиленная изоляция: Усовершенствованная основная изоляция, обладающая такими механическими и электрическими свойствами, которые обеспечивают такую же степень защиты от поражения электрическим током, что и двойная изоляция.

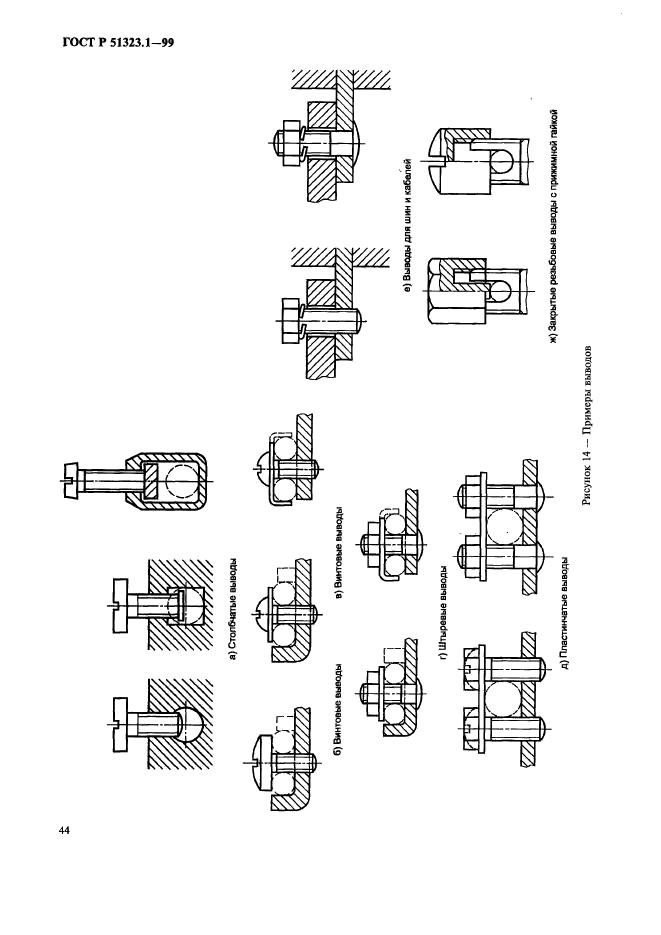

3.18 контактный зажим: Токоведущая часть, предусмотренная для подсоединения проводников к соединителю и его составным частям.
3.18.1 столбчатый зажим: Зажим, в котором проводник вставляется в полость или отверстие, где он прижимается торцом винта или винтов. Зажимное давление может осуществляться непосредственно самим винтом или через промежуточный зажимной элемент, к которому прикладывается давление винта. (Рисунок 14а).
3.18.2 винтовой зажим: Зажим, в котором проводник прижимается головкой винта. Усилие прижима может осуществляться непосредственно головкой винта или промежуточным элементом.
3.18.3 штыревой зажим: Зажим, в котором проводник прижимается гайкой. Усилие прижима может обеспечиваться непосредственно гайкой соответствующей формы или промежуточным эле-
3
2-ит
ГОСТ Р 51323.1-99

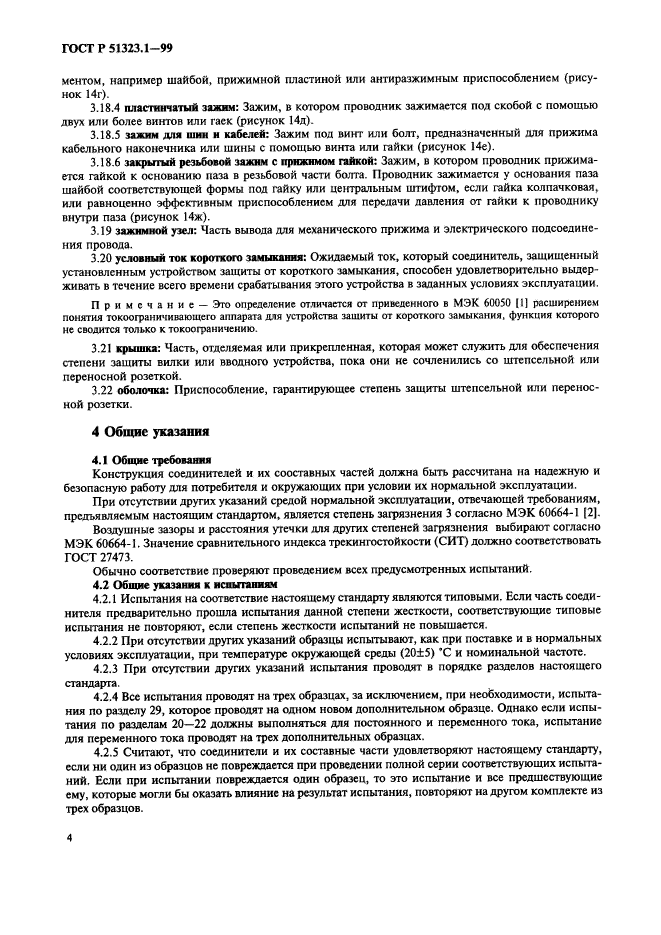

ментом, например шайбой, прижимной пластиной или антиразжимным приспособлением (рисунок 14г).
3.18.4 пластинчатый зажим: Зажим, в котором проводник зажимается пол скобой с помощью двух или более винтов или гаек (рисунок 14д).
3.15.5 зажим для шин и кабелей: Зажим под винт или болт, предназначенный для прижима кабельного наконечника или шины с помощью винта или гайки (рисунок 14е).
3.18.6 закрытый резьбовой зажим с прижимом гайкой: Зажим, в котором проводник прижимается гайкой к основанию паза в резьбовой части болта. Проводник зажимается у основания паза шайбой соответствующей формы под гайку или центральным штифтом, если гайка колпачковая, или равноценно эффективным приспособлением для передачи давления от гайки к проводнику внутри паза (рисунок 14ж).
3.19 зажимной узел: Часть вывода для механического прижима и электрического подсоединения провода.
3.20 условный ток короткого замыкания: Ожидаемый ток, который соединитель, защищенный установленным устройством защиты от короткого замыкания, способен удовлетворительно выдерживать в течение всего времени срабатывания этого устройства в заданных условиях эксплуатации.
Примечание — ^го определение отличается от приведенного в МЭК 60050 11) расширением понятия токоограничивающего аппарата для устройства зашиты от короткого замыкания, функция которого не сводится только к токоограничеиию.
3.21 крышка: Часть, отделяемая или прикрепленная, которая может служить для обеспечения степени защиты вилки или вводного устройства, пока они не сочленились со штепсельной или переносной розеткой.
3.22 оболочка: Приспособление, гарантирующее степень защиты штепсельной или переносной розетки.
4 Общие указания
4.1 Общие требования
Конструкция соединителей и их сооставных частей должна быть рассчитана на надежную и безопасную работу для потребителя и окружающих при условии их нормальной эксплуатации.
При отсутствии других указаний средой нормальной эксплуатации, отвечающей требованиям, предъявляемым настоящим стандартом, является степень загрязнения 3 согласно МЭК 60664-1 (2).
Воздушные зазоры и расстояния утечки для других степеней загрязнения выбирают согласно МЭК 60664-1. Значение сравнительного индекса трекингостойкости (СИТ) должно соответствовать ГОСТ 27473.
Обычно соответствие проверяют проведением всех предусмотренных испытаний.
4.2 Общие указания к испытаниям
4.2.1 Испытания на соответствие настоящему стандарту являются типовыми. Если часть соединителя предварительно прошла испытания данной степени жесткости, соответствующие типовые испытания не повторяют, если степень жесткости испытаний не повышается.
4.2.2 При отсутствии других указаний образцы испытывают, как при поставке и в нормальных условиях эксплуатации, при температуре окружающей среды (20±5) *С и номинальной частоте.
4.2.3 При отсутствии других указаний испытания проводят в порядке разделов настоящего стандарта.
4.2.4 Все испытания проводят на трех образцах, за исключением, при необходимости, испытания по разделу 29, которое проводят на одном новом дополнительном образце. Однако если испытания по разделам 20—22 должны выполняться для постоянного и переменного тока, испытание для переменного тока проводят на трех дополнительных образцах.
4.2.5 Считают, что соединители и их составные части удовлетворяют настоящему стандарту, если ни один из образцов не повреждается при проведении полной серии соответствующих испытаний. Если при испытании повреждается один образец, то это испытание и все предшествующие ему, которые могли бы оказать влияние на результат испытания, повторяют на другом комплекте из трех образцов.
4
ГОСТ Р 51323.1-99
Примечание — Как правило, необходимо повторить только то испытание, которое вызвало повреждение, кроме испытаний по разделам 21 и 22; в этом случае испытания повторяют, начиная с раздела 20.
Потребитель может подвергнуть испытанию одновременно с первым набором образцов дополнительный набор, который может понадобиться, если один образец получит повреждение. Таким образом, испытательная станция без дополнительного запроса должна испытывать дополнительные образцы, и только в том случае, если происходит дальнейшее повреждение, производят отбраковку. Если одновременному испытанию не подвергают дополнительный комплект образцов, тогда повреждение одного образца должно повлечь отбраковку.
4.2.6 Когда испытания проводят с проводниками, последние должны быть медными и соответствовать МЭК 60228 [3] (раздел 2, одножильные (класс 1), многожильные (класс 2), гибкие (класс 5), ГОСТ Р МЭК 227-5 и Р МЭК 245-4, поскольку к соединителям согласно настоящему стандарту’ должны подсоединяться кабели с исключительно медными или из медных сплавов проводниками.

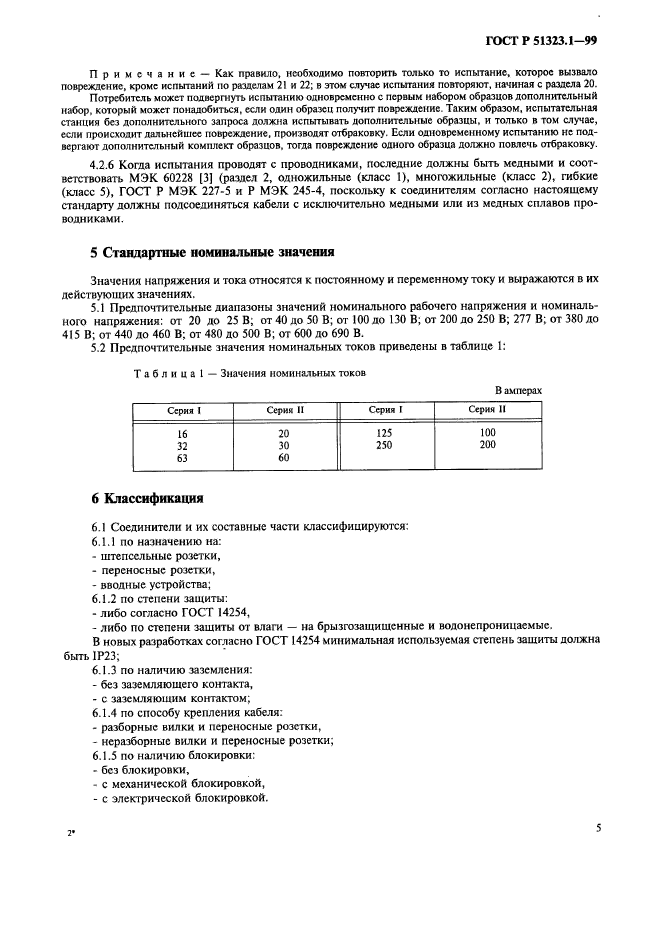

5 Стандартные номинальные значения
Значения напряжения и тока относятся к постоянному и переменному току и выражаются в их действующих значениях.
5.1 Предпочтительные диапазоны значений номинального рабочего напряжения и номинального напряжения: от 20 до 25 В; от 40 до 50 В; от 100 до 130 В; от 200 до 250 В; 277 В; от 380 до 415 В; от 440 до 460 В; от 480 до 500 В; от 600 до 690 В.
5.2 Предпочтительные значения номинальных токов приведены в таблице 1:
|
Таблица! — Значения номинальных токов В амперах |
||||||||||||||||
|
6 Классификация
6.1 Соединители и их составные части классифицируются:
6.1.1 по назначению на:
— штепсельные розетки,
— переносные розетки,
— вводные устройства;
6.1.2 по степени защиты:
— либо согласно ГОСТ 14254,
— либо по степени зашиты от влаги — на брызгозащищенные и водонепроницаемые.
В новых разработках согласно ГОСТ 14254 минимальная используемая степень зашиты должна быть 1Р23;
6.1.3 по наличию заземления:
— без заземляющего контакта,
— с заземляющим ко»гтактом;
6.1.4 по способу крепления кабеля:
— разборные вилки и переносные розетки,
— неразборные вилки и переносные розетки;
6.1.5 по наличию блокировки:
* без блокировки,
— с механической блокировкой,
— с электрической блокировкой.
5
2*
ГОСТ Р 51323.1-99
7 Маркировка
7.1 Маркировка соединителей и их составных частей должна содержать:
• номинальный ток (токи) в амперах;
— номинальное рабочее напряжение (напряжения) или диапазон (диапазоны) в вольтах;
— обозначение рода тока, если соединитель не рассчитан на переменный и постоянный ток или рассчитан на переменный ток частотой, иной чем 50 или 60 Гц, или если номинальные значения постоянного и переменного тока различны;
* номинальную частоту, если она превышает 60 Гц;
— наименование или товарный знак изготовителя или наименование поставщика;
— обозначение типа (им может быть номер каталога);
— обозначение степени зашиты (если она имеется);
— условное обозначение положения заземляющего контакта или устройства, служащего для взаимозаменяемости, если имеется.
Примечание — Дополнительно может маркироваться напряжение по изоляции
Соответствие проверяют осмотром.
7.2 Должны применяться следующие обозначения:
А………….амперы
В………….вольты
Гц………….геркы
персмсшшй ток постоянный ток
заземление
|
(предпочтительно) или -X. |
|
водонепроницаемая конструкция……44
1РХХ (с соответствующими цифрами)… степень защиты по ГОСТ 14254.
При использовании кода IP согласно ГОСТ 14254 следует указывать две цифровые характеристики (см. 18.2).
Маркировка степени защиты на вилках и вводных устройствах электроприборов имеет значение только при сочленении с ответной частью или со стационарной крышкой, если таковая имеется.
Для маркировки номинального тока (токов) и номинального рабочего напряжения (напряжений) или диапазона могут использоваться только одни цифры. Цифру для обозначения номинального рабочего напряжения постоянного тока, если таковое есть, следует размещать перед цифрой для обозначения номинального рабочего напряжения переменного тока, отделяя от него косой или горизонтальной чертой.
Соответствие проверяют осмотром.
7.3 Для штепсельных розеток и вводных устройств маркировку номинального тока, рода тока, если необходимо, и наименование или товарный знак изготовителя или поставщика следует наносить на главную ее часть, внешнюю часть оболочки, крышку, если таковая есть, при условии что последняя не может быть снята без помощи инструмента.
За исключением штепсельных розеток и вводных устройств утоплетюго типа, эта маркировка должна быть легко различима, когда устройство установлено и подсоединено для нормальной эксплуатации, если она необходима после снятия оболочки. Обозначение напряжения по изоляции, если оно имеется, должно быть на главной части; его не должно быть видно, когда устройство установлено и подсоединено дня нормальной эксплуатации.
Обозначение номинального рабочего напряжения, типа, степени зашиты, если необходимо, и положения заземляющего контакта или устройства, служащего для взаимозаменяемости, если они имеются, следует наносить на видное место после установки устройства на внешнюю поверхность оболочки или крышки, если таковая имеется и не может быть снята без помощи инструмента.
За исключением обозначения типа, маркировка должна быть легко различима, когда устройство установлено и подсоединено для нормальной эксплуатации.
Соответствие проверяют осмотром.
6
ГОСТ Р 51323.1-99

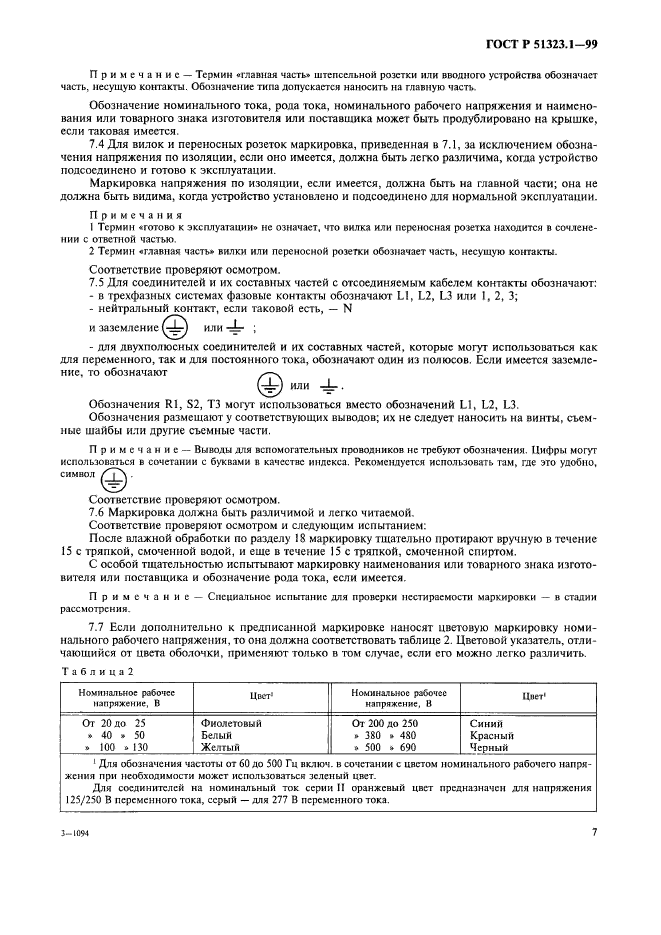

Примечание — Термин «главная часть* штепсельной розетки или вводного устройства обозначает часть, несущую контакты. Обозначение типа допускается наносить на главную часть.
Обозначение номинального тока, рода тока, номинального рабочего напряжения и наименования или товарного знака изготовителя или поставщика может быть продублировано на крышке, если таковая имеется.
7.4 Дтя вилок и переносных розеток маркировка, приведенная в 7.1, за исключением обозначения напряжения по изоляции, если оно имеется, должна быть легко различима, когда устройство подсоединено и готово к эксплуатации.
Маркировка напряжения по изоляции, если имеется, должна быть на главной части; она не должна быть видима, когда устройство установлено и подсоединено для нормальной эксплуатации.
Примечания
1 Термин «готово к эксплуатации* не означает, что вилка или переносная розетка находится в сочленении с ответной частью.
2 Термин «главная часть* вилки или переносной розетки обозначает часть, несущую контакты.
Соответствие проверяют осмотром.
7.5 Для соединителей и их составных частей с отсоединяемым кабелем контакты обозначают:
— в трехфазных системах фазовые контакты обозначают LI, L2, L3 или I, 2, 3;
— нейтральный контакт, если таковой есть, — N
— для двухполюсных соединителей и их составных частей, которые могут использоваться как для переменного, так и для постоянного тока, обозначают один из полюсов. Если имеется заземление. то обозначают
Обозначения Rl, S2, ТЗ могут использоваться вместо обозначений LI, L2, L3.
Обозначения размещают у соответствующих выводов; их не следует наносить на винты, съемные шайбы или другие съемные части.
Примечание — Выводы для вспомогательных проводников не требуют обозначения. Цифры могут использоваться в сочетании с буквами в качестве индекса. Рекомендуется использовать там, где это удобно,
|
символ |
|
Соответствие проверяют осмотром.
7.6 Маркировка должна быть различимой и лег ко читаемой.
Соответствие проверяют осмотром и следующим испытанием:
После влажной обработки по разделу 18 маркировку тщательно протирают вручную в течение 15 с тряпкой, смоченной водой, и еще в течение 15 с тряпкой, смоченной спиртом.
С особой тщательностью испытывают маркировку наименования или товарного знака изготовителя или поставщика и обозначение рода тока, если имеется.
Примечание — Специальное испытание для проверки нестираемости маркировки — в стадии рассмотрения.
7.7 Если дополнительно к предписанной маркировке наносят цветовую маркировку номинального рабочего напряжения, то она должна соответствовать таблице 2. Цветовой указатель, отличающийся от цвета оболочки, применяют только в том случае, если его можно легко различить.
7
|
Таблица2 |
||||||||||||||||
|
||||||||||||||||
|
1 Для обозначения частоты от 60 до 500 Гц и ключ, в сочетании с цветом номинального рабочего напряжения при необходимости может использоваться зеленый цвет. Для соединителей на номинальный ток серии II оранжевый цвет предназначен для напряжения 125/250 В переменного тока, серый — для 277 В переменного тока. |
3-1094
ГОСТ Р 51323.1-99
8 Размеры
8.1 Размеры устанавливают в стандартах на соединители конкретных серий.
8.2 Вилки и переносные розетки не должны сочленяться со штепсельными розетками или вводными устройствами с разными номинальными параметрами или различными сочетаниями контактов.
Кроме того, конструкция соединителя должна исключать любую возможность неправильного сочленения между:
— заземляющим контактом и блок-контактом и находящимися под напряжением контактным гнездом или контактом вилки и заземляющим контактным или блок-контактным гнездом;
— фазными контактами вилки и нулевым ко1ггактным гнездом, если оно есть;
— нулевым контактом вилки и фазным контактным гнездом.
Соответствие проверяют осмотром.
8.3 Должна отсутствовать возможность однополюсных соединений между вилками и штепсельными или переносными розетками или же между вводными устройствами и переносными или штепсельными розетками.
Нельзя допускать неправильных сочленений между вилками и вводными устройствами со штепсельными розетками, соответствующими ГОСТ 7396.1, или с переносными розетками по ГОСТ 28190.
Нельзя допускать неправильных сочленений между штепсельными розетками и переносными розетками с вилками, соответствующими ГОСТ 7396.1, или с вводными устройствами по ГОСТ 28190.
Неправильные соединения — это однополюсные и иные соединения, не соответствующие требованиям защиты от поражения электрическим током.
Соответствие проверяют осмотром.
9 Защита от поражения электрическим током
9.1 Соединители и их составные части должны иметь такую конструкцию, чтобы токоведущие части штепсельных и переносных розеток, когда они подсоединены для нормальной эксплуатации, и токоведущие части вилок и вводных устройств, когда они частично или полностью находятся в сочлененном состоянии, не были доступны для касания.
Кроме того, не должно возникать сочленения между штырем вилки или вводного устройства и гнездом штепсельной или переносной розетки, если какие-либо штыри остаются доступными для касания.
Соответствие проверяют осмотром и, при необходимости, испытанием на образце, подсоединенном как при нормальной эксплуатации.

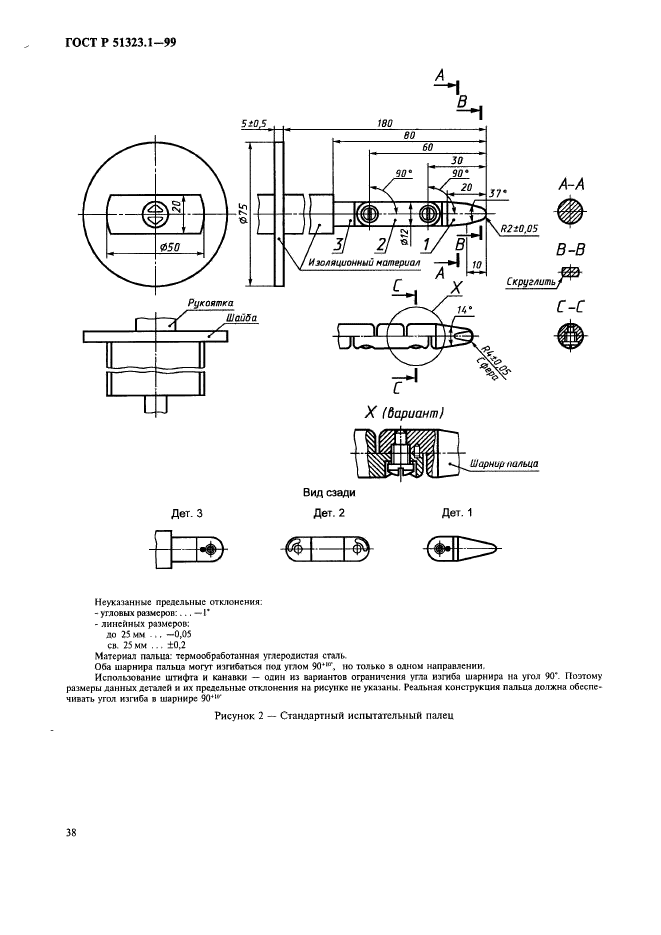

Стандартный испытательный палец, показанный на рисунке 2, прикладывают в любом возможном направлении, при этом используют электрический индикатор на напряжени
