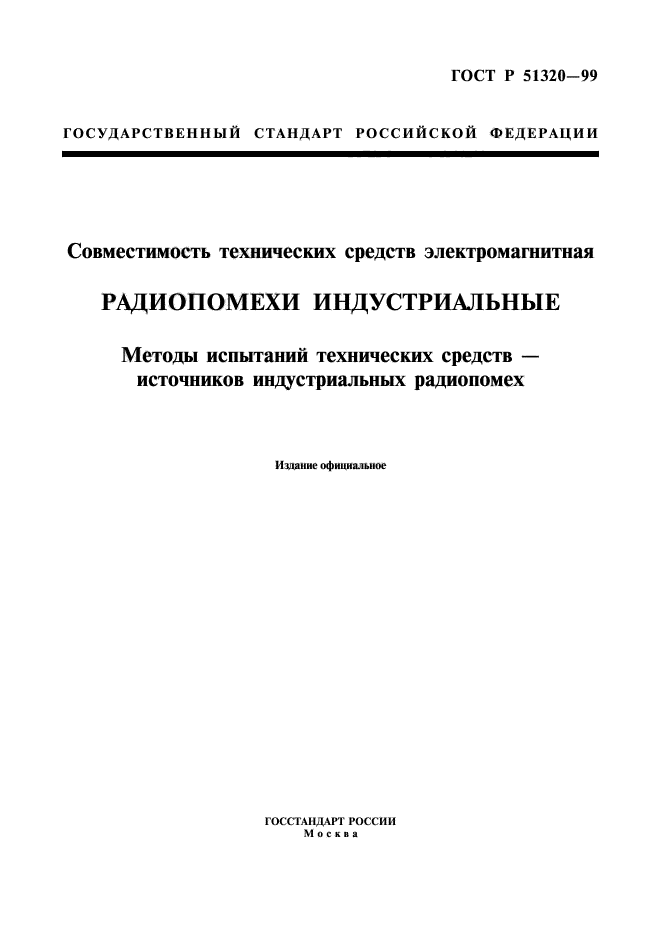

ГОСТ Р 51320-99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ
Методы испытаний технических средств — источников индустриальных радиопомех
Издание официальное
ГОССТАНДАРТ РОССИИ Москва
ГОСТ Р 51320-99

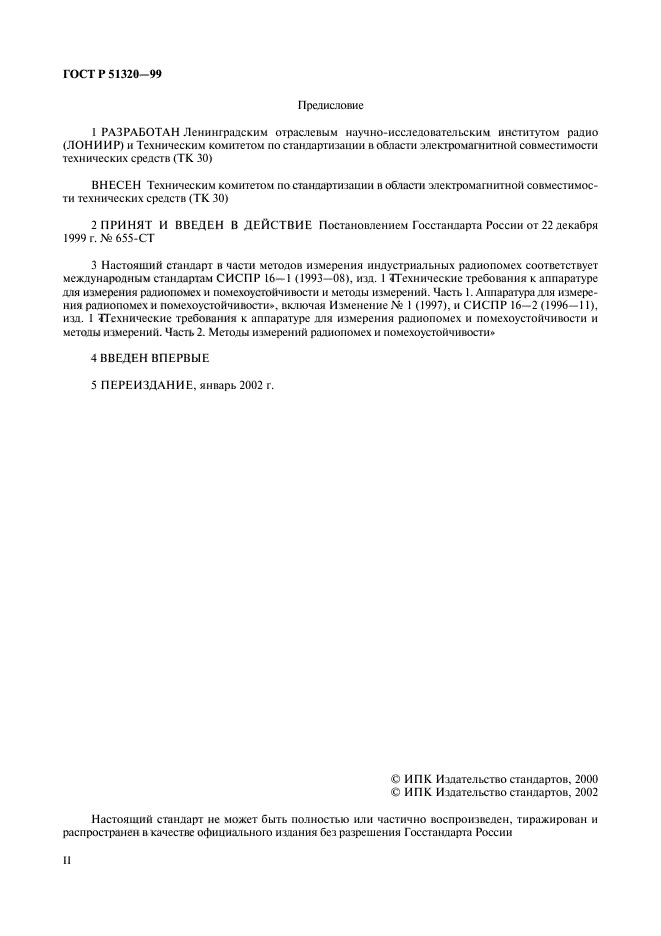

Предисловие
1 РАЗРАБОТАН Ленинградским отраслевым научно-исследовательским институтом радио (ЛОНИИР) и Техническим комитетом по стандартизации в облает электромагнитной совместимости технических средств ( ГК 30)
ВНЕСЕН Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 22 декабря 1999 г. № 655-СТ
3 Настояший стандарт в части методов измерения индустриальных радиопомех соответствует международным стандартам СИСПР 16—I (1993—08), изд. I ^Технические требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 1. Аппаратура для измерения радиопомех и помехоустойчивости», включая Изменение № 1 (1997), и СИСПР 16—2 < 1996— 11), изд. 1 ^Технические требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 2. Методы измерений радиопомех и помехоустойчивости*
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ, январь 2002 г.
© ИГ1К Издательство стандартов, 2000 © ИПК Издательство стандартов, 2002
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России
II
ГОСТ Р 51320-99

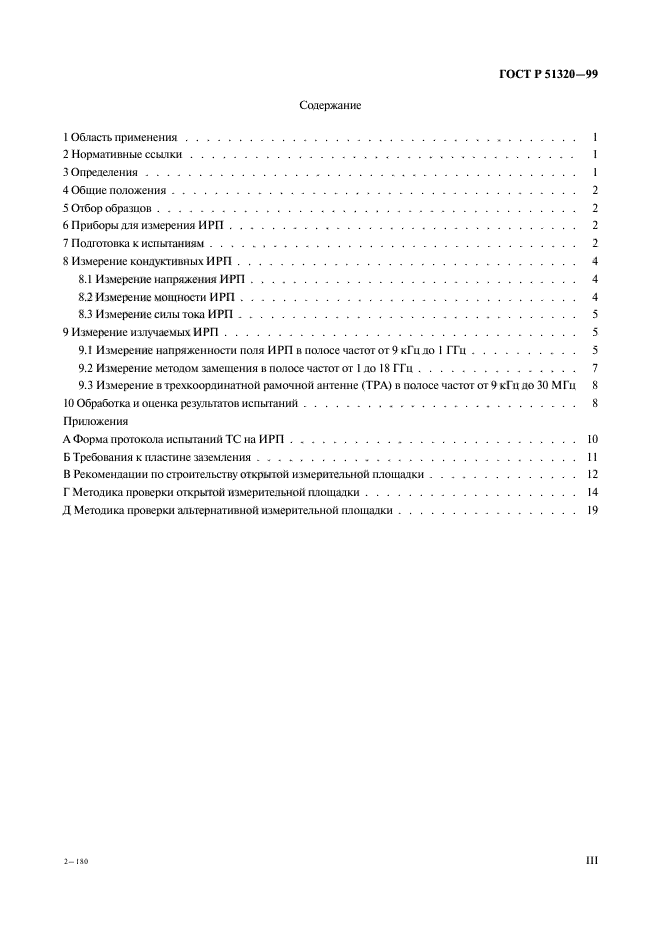

Содержание
1 Область применения………………………………. I
2 Нормативные ссылки……………………………… I
3 Определения………………………………….. I
4 Общие положения………………………………………………………………….2
5 Отбор образцов……………………………………………………………………2
6 Приборы для измерения ИРП…………………………………………………………2
7 Подготовка к испытаниям…………………………………………………………….2
8 Измерение кондуктивных ИРП……………………………………………………….4
8.1 Измерение напряжения ИРП …………………………………………………….4
8.2 Измерение мощности ИРП……………………………………………………….4
8.3 Измерение силы тока ИРП……………………………………………………….5
9 Измерение излучаемых ИРП…………………………………………………………5
9.1 Измерение напряженности поля ИРП в полосе частот от 9 кГц до I ГГц………………..5
9.2 И змерение методом замещения в полосе частот от 1 до 18 ГГц…………………………7
9.3 Измерение в трехкоординатной рамочной антенне (ТРА) в паюсе частот от 9 кГц до 30 МГц 8
10 Обработка и оценка результатов испытаний…………………………………………….8
Приложения

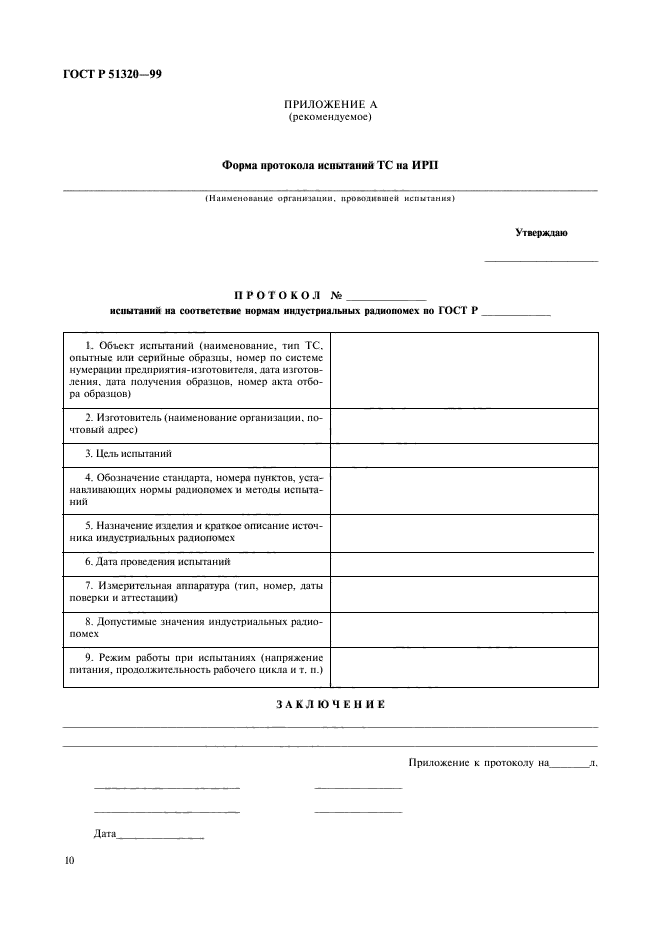

А Форма протокола испытаний ТС на ИРП………………………10

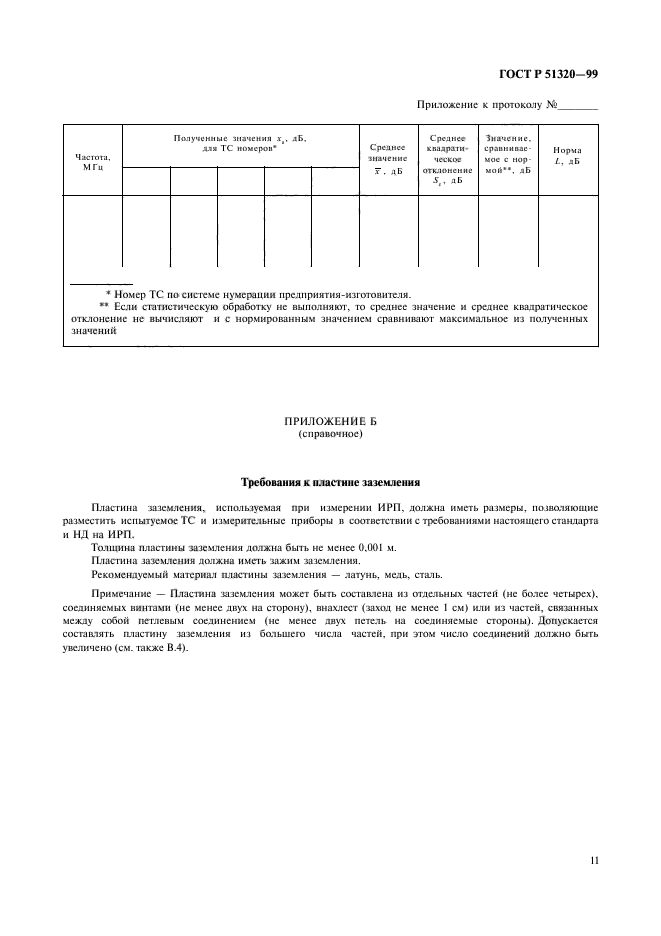

Б Требования к пластине заземления…………………………II

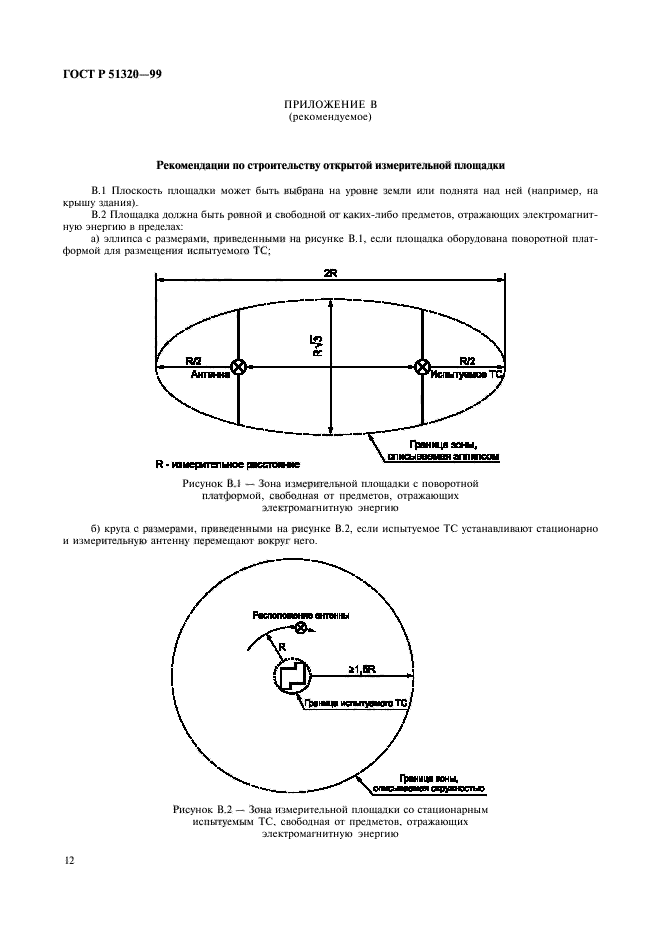

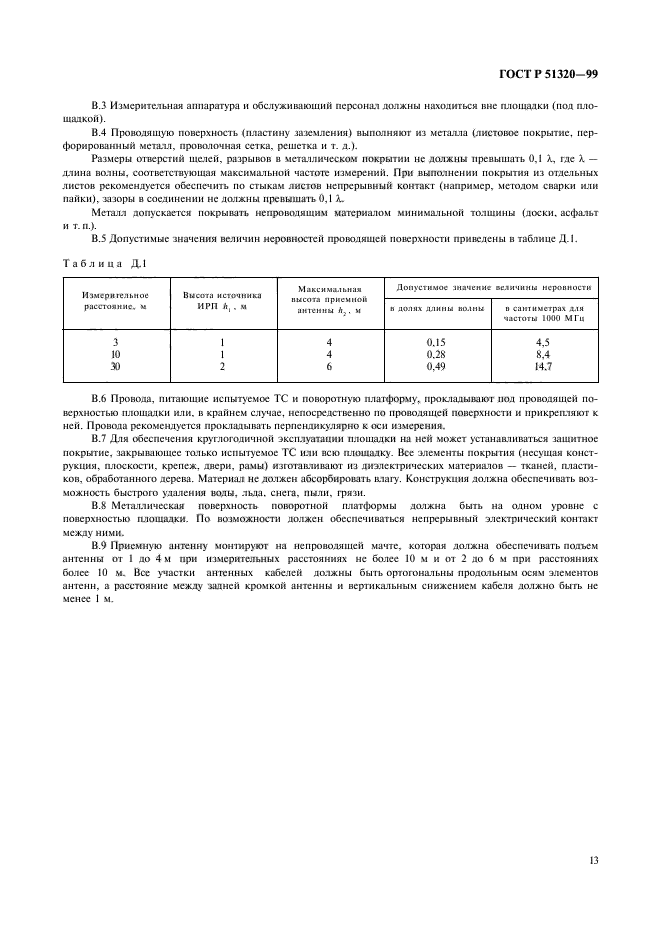

В Рекомендации по строительству открытой измерительной площадки…………..12

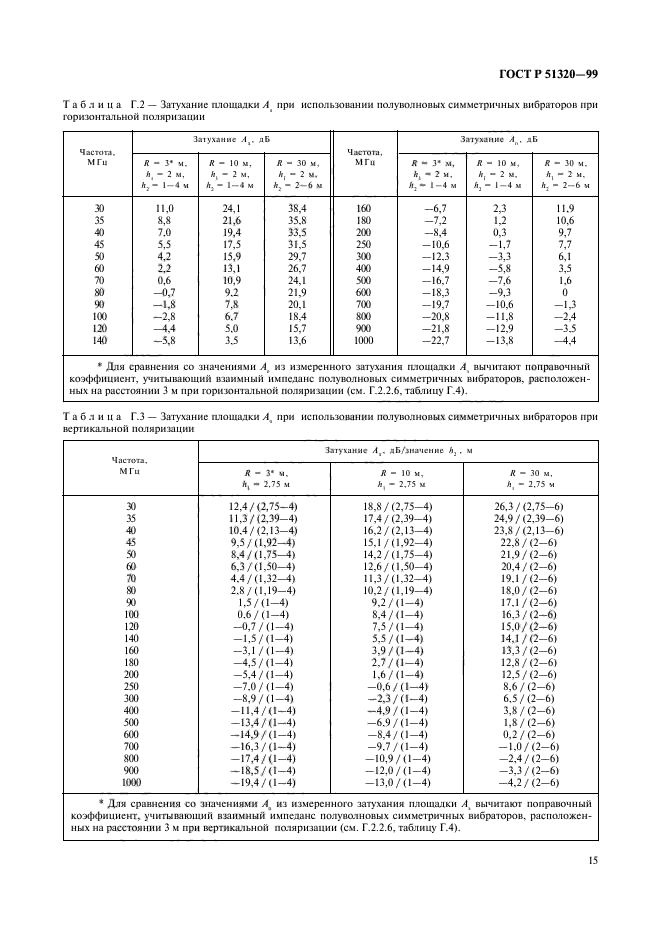

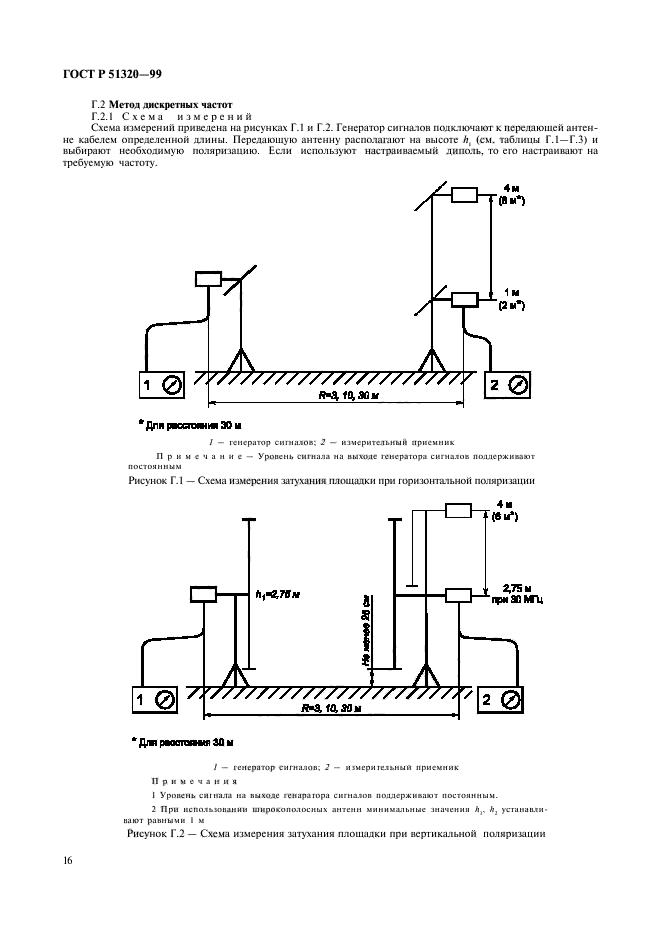

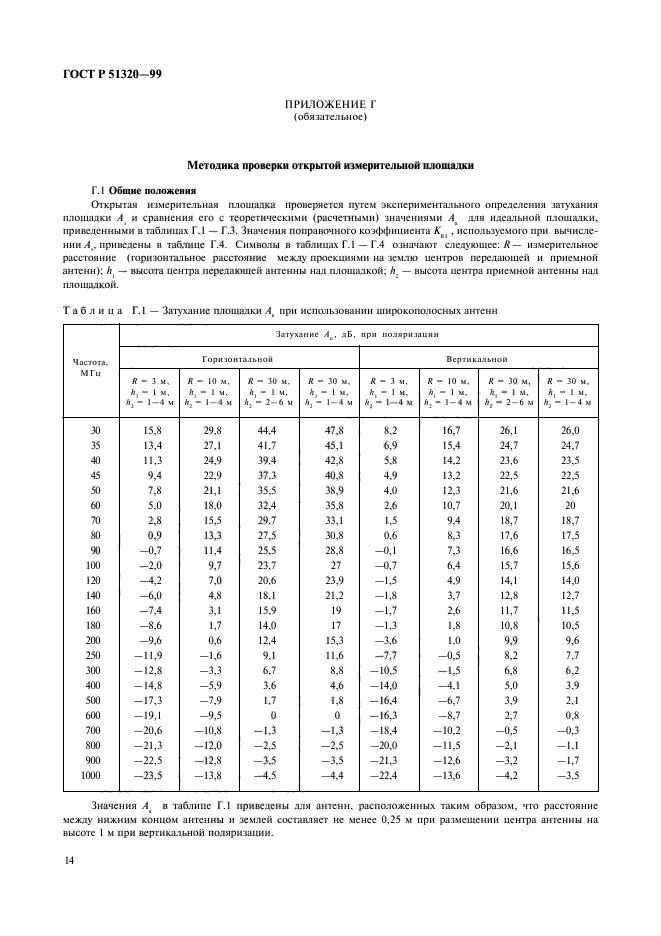

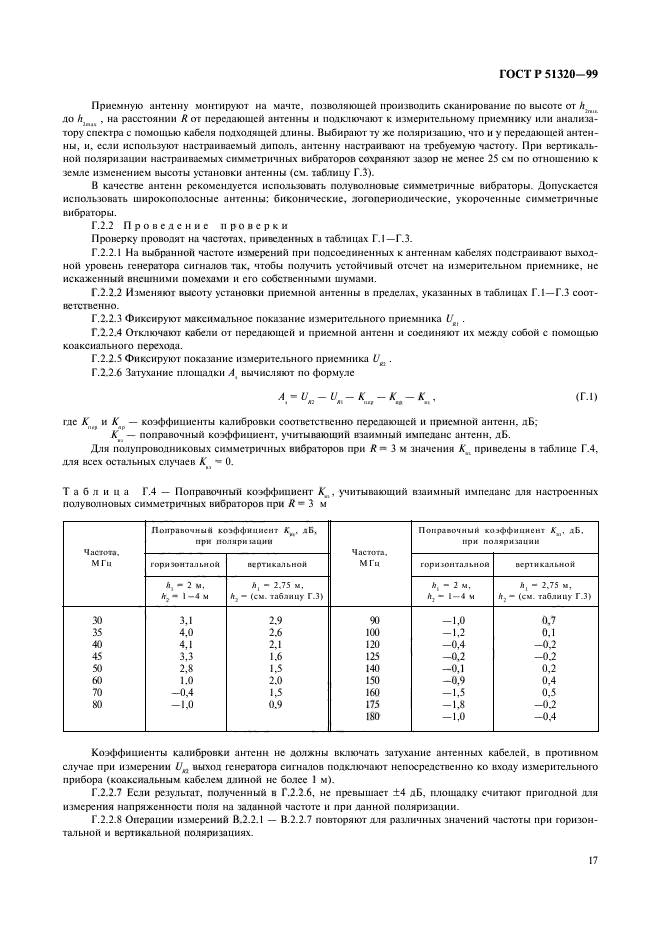

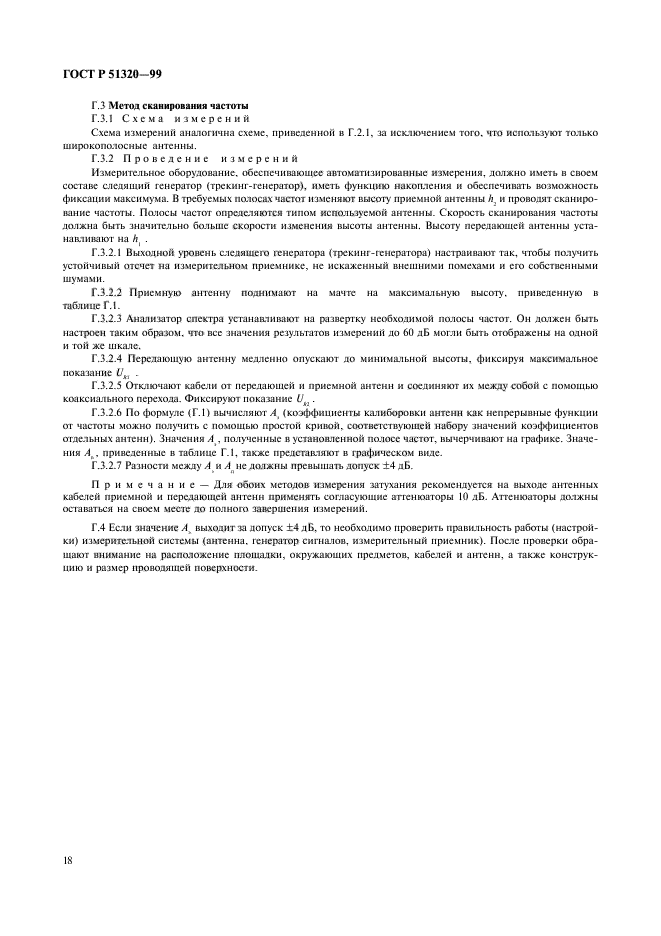

Г Методика проверки открытой измерительной площадки………………..14

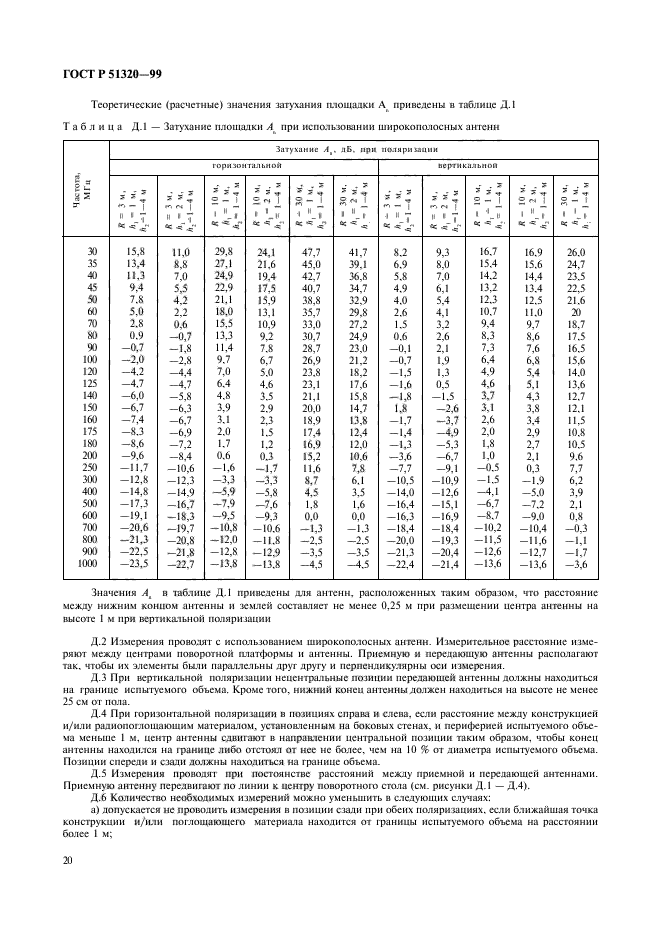

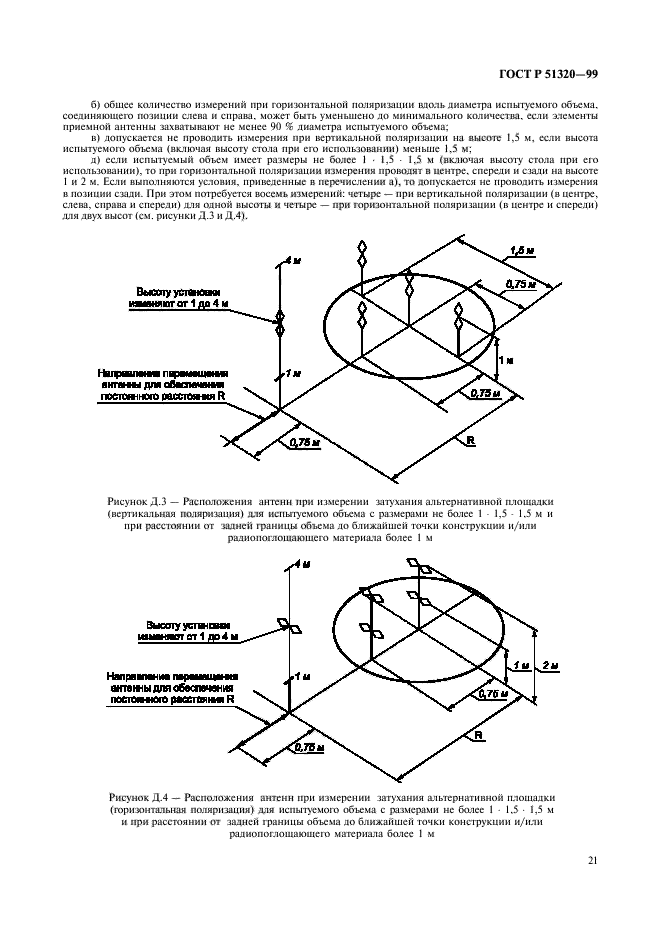

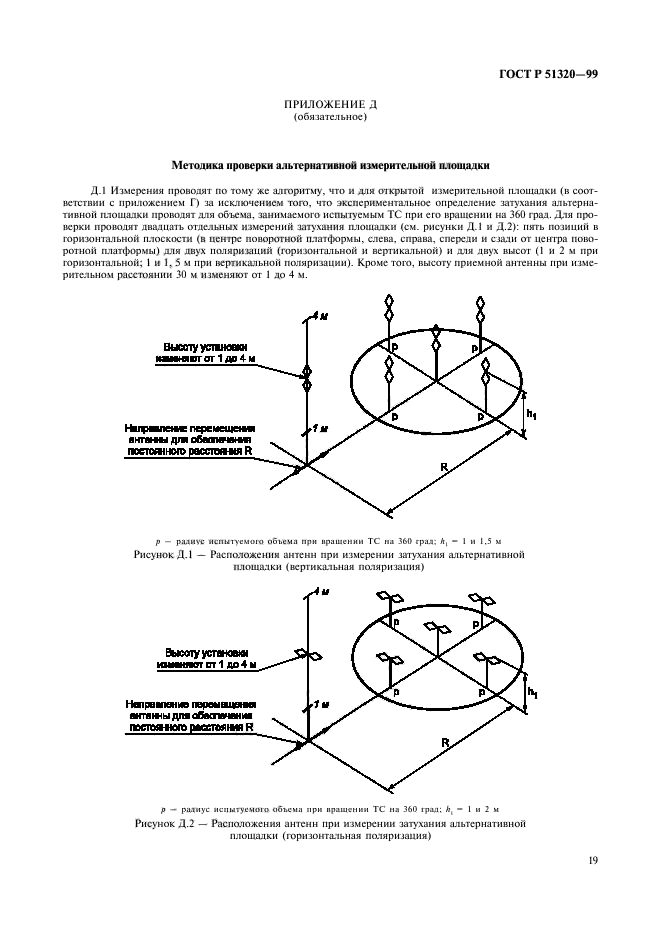

Д Методика проверки альтернативной измерительной площадки……………..19

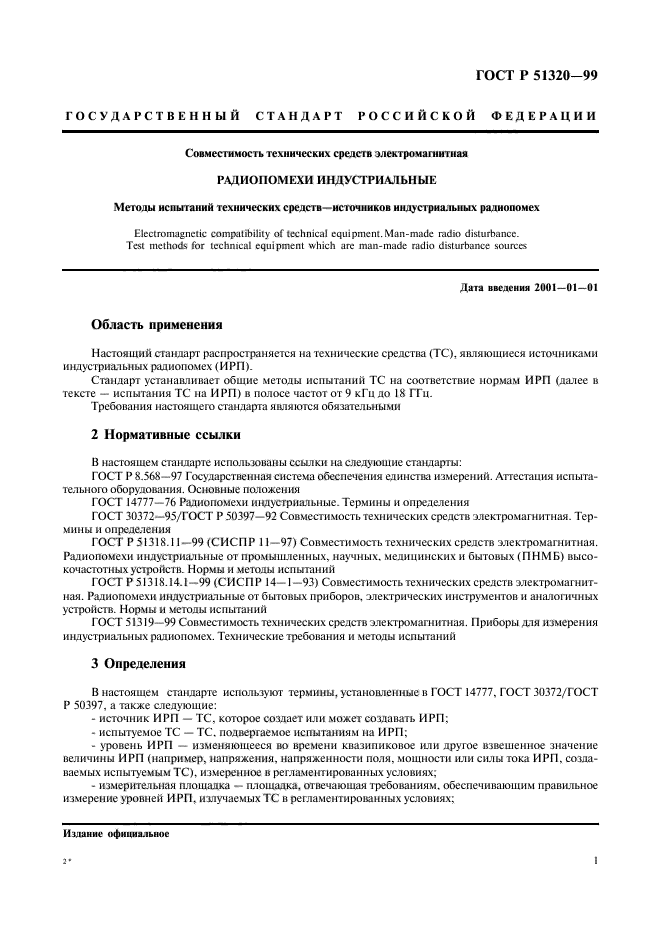

ГОСТ Р 51320-99
ГОСУДАРСТВЕННЫ Й СТ А НДАРТ Р ОСС И Й С К О Й Ф Е Д Е Р А ЦИИ
Совместимость технических средств электромагнитная
РАДИОПОМ ЕХИ ИНДУСТРИАЛ ЬН ЫЕ
Методы испытаний технических средств—источников индустриальных радиопомех
Electromagnetic compatibility of technical equipment. Man-made radio disturbance.
Test methods for technical equipment which arc man-made radio disturbance sources
Дата введения 2001—01—01
Область применения
Настоящий стандарт распространяется на технические средства (ТС), являющиеся источниками индустриальных радиопомех (ИРП).
Стандарт устанавливает общие методы испытаний ТС на соответствие нормам ИРГ1 (далее в тексте — испытания ТС на ИРП) в полосе частот от 9 кГц до IX ГГц.
Требования настоящего стандарта являются обязательными
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ I* 8.568—97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ 14777-76 Радиопомехи индустриальные. Термины и определения
ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения
ГОСТ Р 51318.11-99 (СИСПР 11—97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от промышленных, научных, медицинских и бытовых (ПНМБ) высокочастотных устройств. Нормы и методы испытаний
ГОСТ Р 51318.14.1-99 (СИСПР 14—1—93) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от бытовых приборов, электрических инструментов и аналогичных устройств. Нормы и методы испытаний
ГОСТ 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
3 Определения
В настоящем стандарте используют термины, установленные в ГОСТ 14777, ГОСТ 30372/ГОСТ Р 50397, а также следующие:
— источник ИРП — ТС, которое создает или может создавать ИРП;
— испытуемое ТС — ТС. подвергаемое испытаниям на ИРП;
— уровень ИРП — изменяющееся во времени квазнпиковое или другое взвешенное значение величины ИРП (например, напряжения, напряженности поля, мощности или силы тока ИРП. создаваемых испытуемым ТС), измеренное в регламентированных условиях;
— измерительная площадка — площадка, отвечающая требованиям, обеспечивающим правильное измерение уровней ИРП, излучаемых ТС в регламентированных условиях;
Издание официальное
I
ГОСТ Р 51320-99

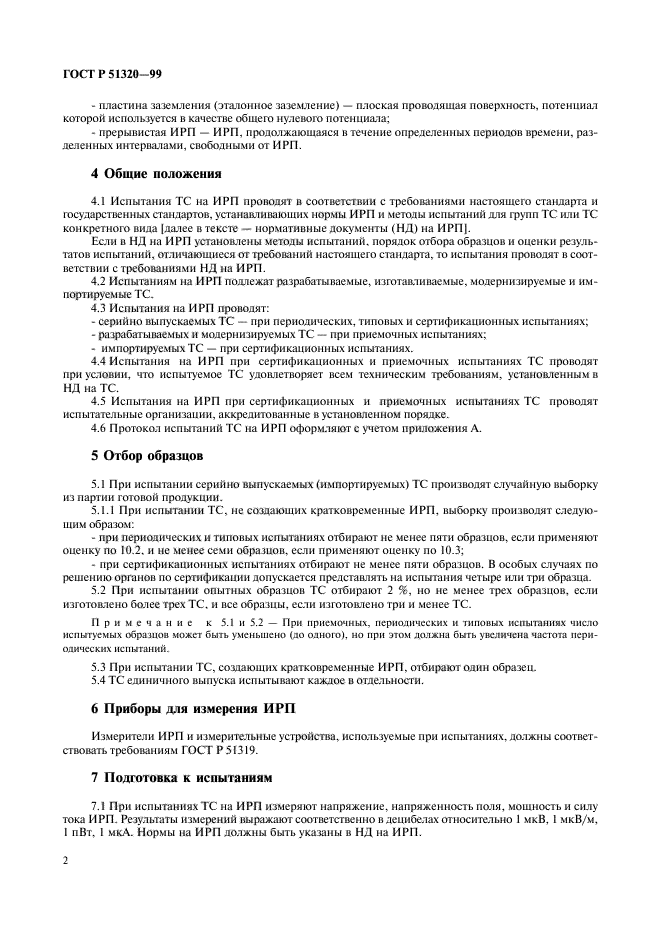

— пластина заземления (эталонное заземление) — плоская проводящая поверхность, потенциал которой используется в качестве общего нулевого потенциала:
— прерывистая ИРП — ИРГ1, продолжающаяся в течение определенных периодов времени, разделенных интервалами, свободными от ИРП.
4 Общие положения
4.1 Испытания ТС на ИРП проводят в соответствии с требованиями настоящего стандарта и государственных стандартов, устанавливающих нормы ИРП и методы испытаний для групп ТС или ТС конкретного вида [далее в тексте — нормативные документы (НД) на ИРП|.
Если в НД на ИРП установлены методы испытаний, порядок отбора образцов и оценки результатов испытаний, отличающиеся от требований настоящего стандарта, то испытания проводят в соответствии с требованиями НД на ИРП.
4.2 Испытаниям на ИРП подлежат разрабатываемые, изготавливаемые, модернизируемые и импортируемые ТС.
4.3 Испытания на ИРП проводят:
— серийно выпускаемых ТС — при периодических, типовых и сертификационных испытаниях;
— разрабатываемых и модернизируемых ТС — при приемочных испытаниях;
— импортируемых ТС — при сертификационных испытаниях.
4.4 Испытания на ИРП при сертификационных и приемочных испытаниях ТС проводят при условии, что испытуемое ТС удовлетворяет всем техническим требованиям, установленным в НД на ТС.
4.5 Испытания на ИРП при сертификационных и приемочных испытаниях ТС проводят испытательные организации, аккредитованные в установленном порядке.
4.6 Протокол испытаний ТС на ИРП оформляют с учетом приложения А.
5 Отбор образцов
5.1 При испытании серийно выпускаемых (импортируемых) ТС производят случайную выборку из партии готовой проду кции.
5.1.1 При испытании ТС, не создающих кратковременные ИРП. выборку производят следующим образом:
— при периодических и типовых испытаниях отбирают не менее пяти образцов, если применяют оценку по 10.2. и не менее семи образцов, если применяют оценку по 10.3;
— при сертификационных испытаниях отбирают не менее пяти образцов. В особых случаях по решению органов по сертификации допускается представлять на испытания четыре или три образца.
5.2 При испытании опытных образцов ТС отбирают 2 %, но не менее трех образцов, если изготовлено более трех ТС. и все образцы, если изготовлено три и менее ТС.
Примечание к 5.1 и 5.2 — При приемочных, периодических и типовых испытаниях число испытуемых образцов может быть уменьшено (до одного), но при этом должна быть увеличена частота периодических испытаний.
5.3 При испытании ТС, создающих кратковременные ИРП. отбирают один образец.
5.4 ТС единичного выпуска испытывают каждое в отдельности.
6 Приборы для измерения ИРП
Измерители ИРП и измерительные устройства, используемые при испытаниях, должны соответствовать требованиям ГОСТ Р 51319.
7 Подготовка к испытаниям
7.1 При испытаниях ТС на ИРП измеряют напряжение, напряженность поля, мощность и силу тока ИРП. Результаты измерений выражают соответственно в децибелах относительно 1 мкВ. 1 мкВ/м. I пВт. I мкА. Нормы на ИРП должны быть указаны в НД на ИРП.
2
ГОСТ Р 51320-99

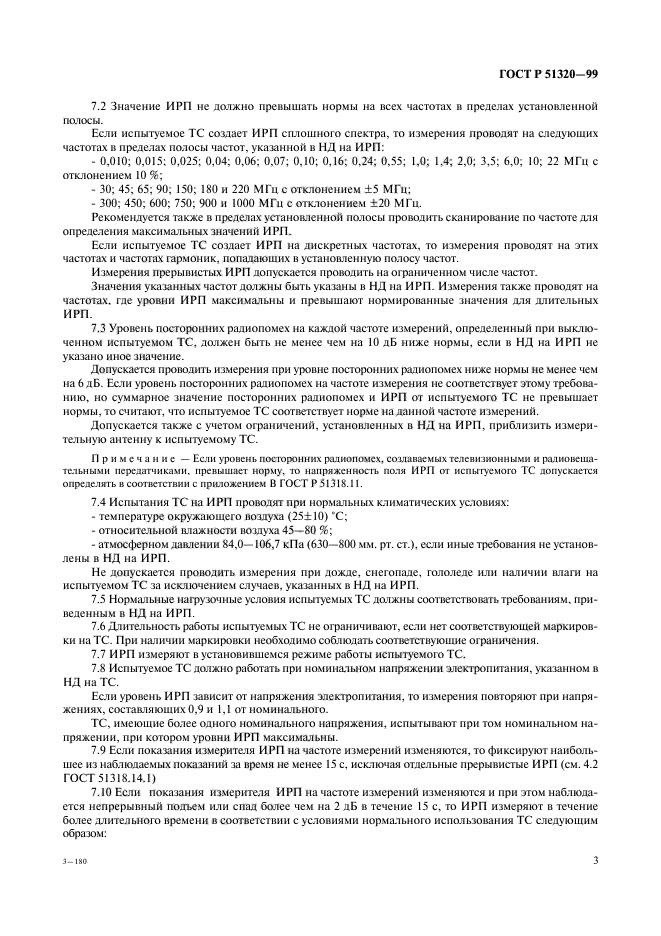

7.2 Значение ИРП не должно превышать нормы на всех частотах в пределах установленной полосы.
Если испытуемое ТС создает ИРП сплошного спектра, то измерения проводят на следующих частотах в пределах полосы частот, указанной в НД на ИРП:
— 0,010; 0,015: 0,025; 0.04; 0.06; 0,07; 0,10; 0,16; 0.24; 0,55; 1,0; 1.4; 2,0; 3,5; 6,0; 10; 22 МГц с отклонением 10 %\
— 30; 45; 65; 90; 150; 1S0 и 220 МГц с отклонением ±5 МГц;
— 300; 450; 600; 750; 900 и 1000 МГц с отклонением ±20 МГц.
Рекомендуется также в пределах установленной полосы проводить сканирование по частоте для определения максимальных значений ИРП.
Если испытуемое ТС создает ИРП на дискретных частотах, то измерения проводят на этих частотах и частотах гармоник, попадающих в установленную полосу частот.
Измерения прерывистых ИРП допускается проводить на ограниченном числе частот.
Значения указанных частот должны быть указаны в НД на ИРП. Измерения также проводят на частотах, где уровни ИРП максимальны и превышают нормированные значения для длительных ИРП.
7.3 Уровень посторонних радиопомех на каждой частоте измерений, определенный при выключенном испытуемом ТС, должен быть не менее чем на 10 дБ ниже нормы, если в НД на ИРП не указано иное значение.
Допускается проводить измерения при уровне посторонних радиопомех ниже нормы не менее чем на 6 дБ. Если уровень посторонних радиопомех на частоте измерения не соответствует этому требованию. но суммарное значение посторонних радиопомех и ИРП от испытуемого ТС не превышает нормы, то считают, что испытуемое ТС соответствует норме на данной частоте измерений.
Допускается также с учетом ограничений, установленных в НД на ИРП, приблизить измерительную антенну к испытуемому ТС.
II р и меч анис — Если уровень посторонних радиопомех, создаваемых телевтионными и радиовещательными передатчиками, превышает норму, то напряженность поля ИРП or испытуемого ТС допускается определять в соответствии с приложением В Г ОСТ Р 51318.11.
7.4 Испытания ТС на ИРП проводят при нормальных климатических условиях:
— температуре окружающего воздуха (25±10) *С;
— относительной влажности воздуха 45—80 %\
— атмосферном давлении 84.0—106,7 кПа (630—800 мм. рт. ст.). если иные требования не установлены в НД на ИРП.
Не допускается проводить измерения при дожде, снегопаде, гололеде или наличии влаги на испытуемом ТС за исключением случаев, указанных в НД на ИРП.
7.5 Нормальные нагрузочные условия испытуемых ТС должны соответствовать требованиям, приведенным в НД на ИРП.
7.6 Длительность работы испытуемых ТС не ограничивают, если нет соответствующей маркировки на ТС. При наличии маркировки необходимо соблюдать соответствующие ограничения.
7.7 ИРП измеряют в установившемся режиме работы испытуемого ТС.
7.8 Испытуемое ТС должно работать при номинальном напряжении электропитания, указанном в НД на ТС.
Если уровень ИРП зависит от напряжения электропитания, то измерения повторяют при напряжениях, состаыяюших 0,9 и 1,1 от номинального.
ТС, имеющие более одного номинального напряжения, испытывают при том номинальном напряжении, при котором уровни ИРП максимальны.
7.9 Если показания измерителя ИРП на частоте измерений изменяются, то фиксируют наибольшее из наблюдаемых показаний за время не менее 15 с. исключая отдельные прерывистые ИРП (см. 4.2 ГОСТ 51318.14.!)
7.10 Если показания измерителя ИРП на частоте измерений изменяются и при этом наблюдается непрерывный подъем или спад более чем на 2 дБ в течение 15 с. го ИРП измеряют в течение более длительного времени в соответствии с условиями нормального использования ТС следующим образом:
з-шо
ГОСТ Р 51320-99

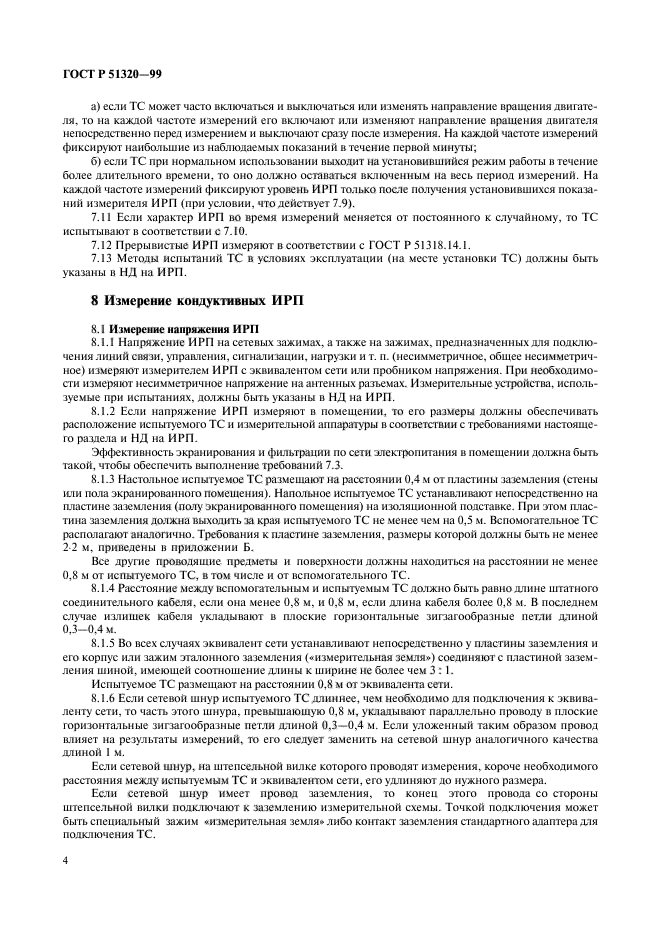

а) если ТС может часто включаться и выключаться или изменять направление вращения двигателя. то на каждой частоте измерений его включают или изменяют направление вращения двигателя непосредственно перед измерением и выключают сразу после измерения. На каждой частоте измерений фиксируют наибольшие из наблюдаемых показаний в течение первой минута;
б) если ТС при нормальном использовании выходит на установившийся режим работы в течение более длительного времени, то оно должно оставаться включенным на весь период измерений. На каждой частоте измерений фиксируют уровень ИРП только посте получения установившихся показаний измерителя ИРП (при условии, что действует 7.9).
7.11 Если характер ИРП во время измерений меняется от постоянного к случайному, то ТС испытывают в соответствии с 7.10.
7.12 Прерывистые ИРП измеряют в соответствии с ГОСТ Р 51318.14.1.
7.13 Методы испытаний ГС в условиях эксплуатации (на месте установки ТС) должны быть указаны в НД на ИРП.
8 Измерение кондуктивных ИРП
8.1 Измерение напряжения ИРП
8.1.1 Напряжение ИРП на сетевых зажимах, а также на зажимах, предназначенных для подключения линий связи, управления, сигнализации, нагрузки и т. п. (несимметричное, общее несимметричное) измеряют измерителем ИРП с эквивалентом сети или пробником напряжения. При необходимости измеряют несимметричное напряжение на антенных разъемах. Измерительные устройства, используемые при испытаниях, должны быть указаны в НД на ИРП.
8.1.2 Если напряжение ИРП измеряют в помещении, то его размеры должны обеспечивать расположение испытуемого ТС и измерительной аппаратуры в соответствии с требованиями настоящего раздела и НД на ИРП.
Эффективность экранирования и фильтрации по сети электропитания в помещении должна быть такой, чтобы обеспечить выполнение требований 7.3.
8.1.3 Настольное испытуемое ГС размешают на расстоянии 0,4 м от пластины заземления (стены или пола экранированного помещения). Напольное испытуемое ТС устанавливают непосредственно на пластине заземления (пату экранированного помещения) на изоляционной подставке. При этом пластина заземления должна выходить за края испытуемого ТС не менее чем на 0,5 м. Вспомогательное ТС располагают аналогично. Требования к пластине заземления, размеры которой должны быть не менее 2 2 м. приведены в приложении Б.
Все другие проводящие предметы и поверхности должны находиться на расстоянии не менее 0,8 м от испытуемого ТС, в том числе и от вспомогательного ТС.
8.1.4 Расстояние между вспомогательным и испытуемым ТС должно быть равно длине штатного соединительного кабеля, если она менее 0,8 м. и 0,8 м, если длина кабеля более 0.8 м. В последнем случае излишек кабеля укладывают в плоские горизонтальные зигзагообразные петли длиной 0,3—0,4 м.
8.1.5 Во всех случаях эквивалент сети устанавливают непосредственно у пластины заземления и его корпус или зажим эталонного заземления («измерительная земля*) соединяют с пластиной заземления шиной, имеющей соотношение длины к ширине не более чем 3:1.
Испытуемое ТС размещают на расстоянии 0.8 м от эквивалента сети.
8.1.6 Если сетевой шнур испытуемого ТС длиннее, чем необходимо для подключения к эквиваленту сети, то часть этого шнура, превышающую 0,8 м, укладывают параллельно проводу в плоские горизонтальные зигзагообразные петли длиной 0,3—0,4 м. Если уложенный таким образом провод влияет на результаты измерений, то его следует заменить на сетевой шнур аналогичного качества длиной 1 м.
Если сетевой шнур, на штепсельной вилке которого проводят измерения, короче необходимого расстояния между испытуемым ТС и эквивалентом сети, его удлиняют до нужного размера.
Если сетевой шнур имеет провод заземления, то конец этого провода со стороны штепсельной вилки подключают к заземлению измерительной схемы. Точкой подключения может быть специальный зажим «измерительная земля» либо контакт заземления стандартного адаптера для подключения ТС.
4
ГОСТ Р 51320-99

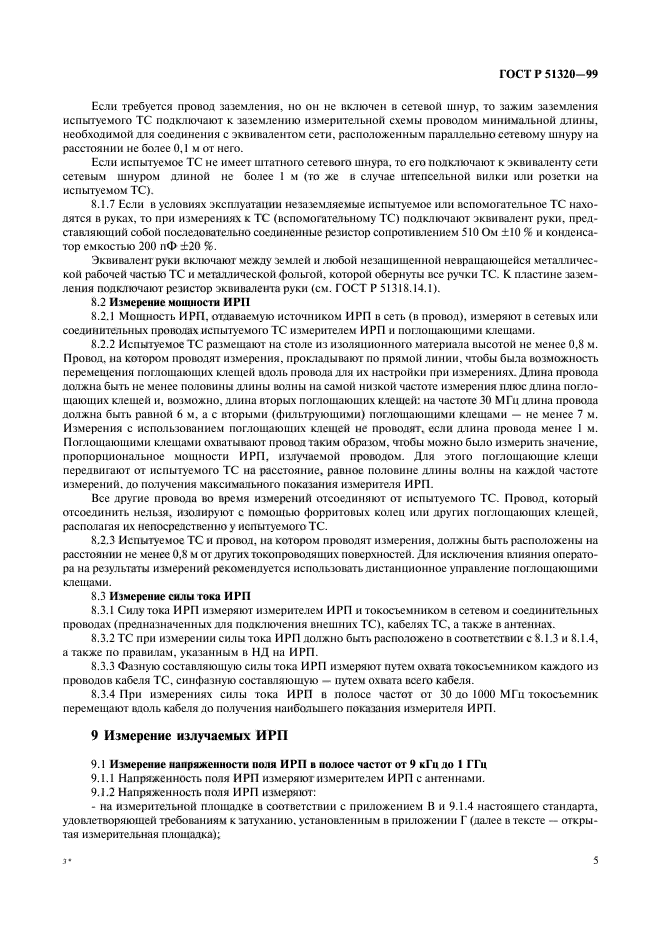

Если требуется провод заземления, по он не включен в сетевой шнур, то зажим заземления испытуемого ТС подключают к заземлению измерительной схемы проводом минимальной длины, необходимой для соединения с эквивалентом сети, расположенным параллельно сетевому шнуру на расстоянии не более 0,1 м от него.
Если испытуемое ТС не имеет штатного сетевого шнура, то его подключают к эквиваленту сети сетевым шнуром длиной не более 1 м (то же в случае штепсельной вилки или розетки на испытуемом ТС).
8.1.7 Если в условиях эксплуатации незаземляемые испытуемое или вспомогательное ТС находятся в руках, то при измерениях к ТС (вспомогательному ТС) подключают эквивалент руки, представляющий собой последовательно соединенные резистор сопротивлением 510 Ом ±10 % и конденсатор емкостью 200 пФ ±20 %.
Эквивалент руки включают между землей и любой незащищенной невращающейся металлической рабочей частью ТС и металлической фольгой, которой обернуты все ручки ТС. К пластине заземления подключают резистор эквивалента руки (см. ГОСТ Р 51318.14.1).
8.2 Измерение мощности ИPI1
8.2.1 Мощность ИРП, отдаваемую источником ИРП в сеть (в провод), измеряют в сетевых или соединительных проводах испытуемого ТС измерителем ИРП и поглощающими клешами.
8.2.2 Испытуемое ТС размещают на столе из изоляционного материала высотой не менее 0.8 м. Провод, на котором проводят измерения, прокладывают по прямой линии, чтобы была возможность перемещения поглощающих клещей вдоль провода для их настройки при измерениях. Длина провода должна быть не менее половины длины волны на самой низкой частоте измерения плюс длина поглощающих клещей и, возможно, длина вторых поглощающих клещей: на частоте 30 МГц длина провода должна быть равной 6 м, а с вторыми (фильтрующими) поглощающими клешами — не менее 7 м. Измерения с использованием поглощающих клешей не проводят, если длина провода менее I м. Поглощающими клешами охватывают провод таким образом, чтобы можно было измерить значение, пропорциональное мощности ИРП, излучаемой проводом. Дчя этого поглощающие клеши передвигают от испытуемого ТС на расстояние, равное половине длины волны на каждой частоте измерений, до получения максимального показания измерителя ИРП.
Все другие провода во время измерений отсоединяют от испытуемого ТС. Провод, который отсоединить нельзя, изолируют с помощью форритовых колец или других поглощающих клещей, располагая их непосредственно у испытуемого ТС.
8.2.3 Испытуемое ТС и провод, на котором проводят измерения, должны быть расположены на расстоянии не менее 0,8 м от других токопроводящих поверхностей. Для исключения атияння оператора на результаты измерений рекомендуется использовать дистанционное управление поглошаюшими клешами.
8.3 Измерение силы тока ИРП
8.3.1 Силу тока ИРП измеряют измерителем ИРП и токосъемником в сетевом и соединительных проводах (предназначенных для подключения внешних ТС), кабелях ТС, а также в антеннах.
8.3.2 ТС при измерении силы тока ИРП должно быть расположено в соответствии с 8.1.3 и 8.1.4, а также по правилам, указанным в НД на ИРП.
8.3.3 Фазную составляющую силы тока ИРП измеряют путем охвата токосъемником каждого из проводов кабеля ТС. синфазную составляющую — путем охвата всего кабеля.
8.3.4 При измерениях силы тока ИРП в полосе частот от 30 до 1000 М Г и токосъемник перемещают вдоль кабеля до получения наибольшего показания измерителя ИРП.
9 Измерение излучаемых ИРП
9.1 Измерение напряженности поля ИРП в полосе частот от 9 кГц до 1 ГГц
9.1.1 Напряженность поля ИРП измеряют измерителем ИРП с антеннами.
9.1.2 Напряженность поля ИРП измеряют:
— на измерительной площадке в соответствии с приложением В и 9.1.4 настоящего стандарта, удовлетворяющей требованиям к затуханию, установленным в приложении Г (далее в тексте — открытая измерительная площадка);
5
л*
ГОСТ Р 51320-99

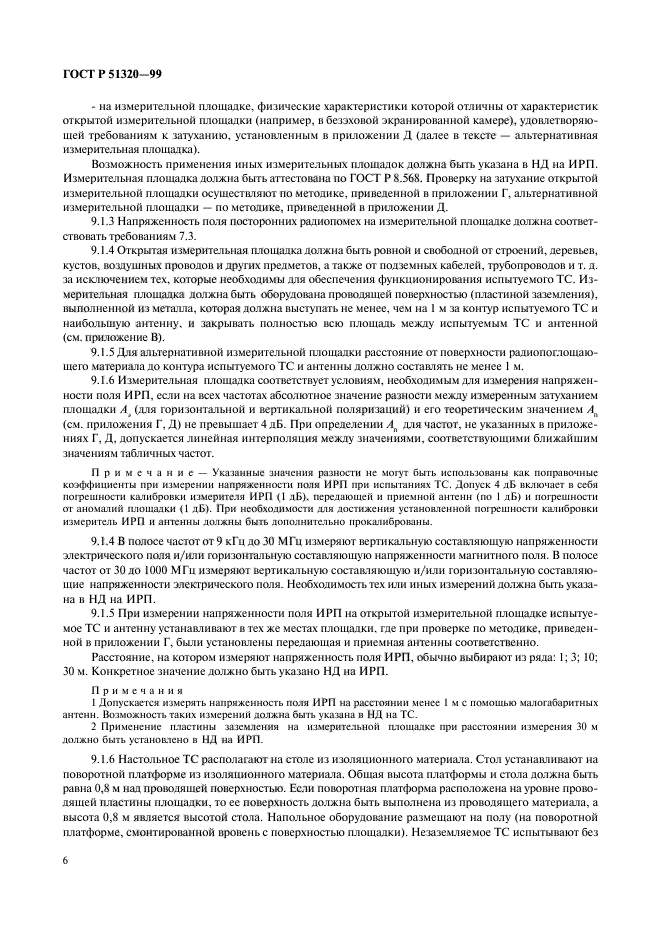

— па измерительной площадке, физические характеристики которой отличны от характеристик открытой измерительной площадки (например, вбезэхоиой экранированной камере), удовлетворяющей требованиям к затуханию, установленным в приложении Д (далее в тексте — альтернативная измерительная площадка).
Возможность применения иных измерительных площадок должна быть указана в НД на ИРП. Измерительная площадка должна быть аттестована по ГОСТ Р 8.568. Проверку на затухание открытой измерительной площадки осуществляют по методике, приведенной в приложении Г, альтернативной измерительной площадки — по методике, приведенной в приложении Д.
9.1.3 Напряженность поля посторонних радиопомех на измерительной площадке должна соответствовать требованиям 7.3.
9.1.4 Открытая измерительная площадка должна быть ровной и свободной от строений, деревьев, кустов, возду шных проводов и других предметов, а также от подземных кабелей, трубопроводов и т. д. за исключением тех. которые необходимы для обеспечения функционирования испытуемого ТС. Измерительная площадка должна быть оборудована проводящей поверхностью (пластиной заземления), выполненной из металла, которая должна выступать не менее, чем на 1 м за контур испытуемого ТС и наибольшую антенну, и закрывать полностью всю площадь между испытуемым ТС и антенной (см. приложение В).
9.1.5 Для альтернативной измерительной площадки расстояние от поверхности радиопоглошаю-шего материала до контура испытуемого ТС и антенны должно состаалять не менее 1 м.
9.1.6 Измерительная площадка соответствует условиям, необходимым для измерения напряженности поля ИРП, если на всех частотах абсолютное значение разности между измеренным затуханием плошадки А (для горизонтальной и вертикальной поляризаций) и его теоретическим значением Ап (см. приложения Г. Д) не превышает 4 дБ. При определении Ап для частот, не указанных в приложениях Г, Д, допускается линейная интерполяция между значениями, соответствующими ближайшим значениям табличных частот.
Примечание — Указанные значения разности не могут быть использованы как поправочные коэффициенты при измерении напряженности поля ИРП при испытаниях ТС. Допуск 4 дБ включает в себя погрешности калибровки измерителя ИРП (I лБ). передающей и приемной антенн (по I дБ) и погрешности or аномалий площадки (1 дБ). При необходимости для достижения установленной погрешности калибровки измеритель ИРП и антенны должны быть дополнительно прокалиброваны.
9.1.4 В полосе частот от 9 кГц до 30 МГц измеряют вертикальную состаатяюшую напряженности электрического поля и/или горизонтальную состаатяюшую напряженности магнитного пап я. В полосе частот от 30 до 1000 МГц измеряют вертикальную состаатяюшую и/или горизонтальную составляющие напряженности электрического поля. Необходимость тех или иных измерений должна быть указана в НД на ИРП.
9.1.5 При измерении напряженности поля ИРП на открытой измерительной площадке испытуемое ТС и антенну устанавливают в тех же местах площадки, где при проверке по методике, приведенной в приложении Г, были установлены передающая и приемная антенны соответственно.
Расстояние, на котором измеряют напряженность поля ИРП. обычно выбирают из ряда: 1; 3; 10; 30 м. Конкретное значение должно быть указано НД на ИРП.
Примечания
1 Допускается измерять напряженность поля ИРП на расстоянии менее 1 м с помощью малогабаритных антенн. Возможность таких измерений должна быть указана в НД на ТС.
2 Применение пластины заземления на измерительной площадке при расстоянии измерения 30 м должно быть установлено в НД на ИРП.
9.1.6 Настольное ТС располагают на столе из изоляционного материала. Стол устанавливают на поворотной платформе из изоляционного материала. Обшая высота платформы и стола должна быть равна 0,8 м над проводящей поверхностью. Если поворотная платформа расположена на уровне проводящей пластины плошадки. то ее поверхность должна быть выполнена из проводящего материала, а высота 0,8 м является высотой стала. Напольное оборудование размешают на полу (на поворотной платформе, смонтированной вровень с поверхностью площадки). Незаземляемое ТС испытывают без
6
ГОСТ Р 51320-99
заземления. Если испытуемое ТС имеет зажим заземления или собственный провод заземления, то он должен быть соединен с проводящей поверхностью площадки. Если провод заземления входит в штатный сетевой шнур, то испытуемое ТС должно подключаться к заземлению через систему питания от сети.

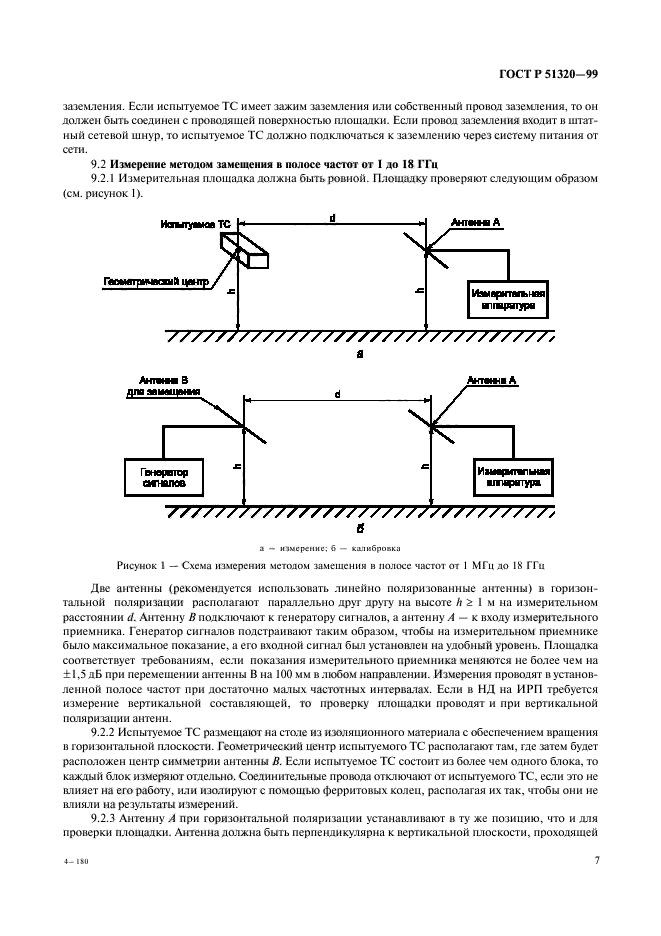

9.2 Измерение методом замещения в полосе частот от I до 18 ГГц
9.2.1 Измерительная площадка должна быть ровной. Площадку проверяют следующим образом (см. рисунок 1).
|
|
Лишни 3 Акгенш А |
|
|
а — измерение: 6 — калибривк;! |
б
Рисунок I — Схема измерения методом замещении в полосе частот от I МГц до 18 ГГц
Две антенны (рекомендуется использовать линейно поляризованные антенны) в горизонтальной поляризации располагают параллельно друг другу на высоте hi I м на измерительном расстоянии d. Антенну В подключают к генератору сигналов, а антенну Л — к входу измерительного приемника. Генератор сигналов подстраивают таким образом, чтобы на измерительном приемнике было максимальное показание, а его входной сигнал был установлен на удобный уровень. Площадка соответствует требованиям, если показания измерительного приемника меняются не более чем на ±1,5 дБ при перемещении антенны В на 100 мм в любом направлении. Измерения проводят в установленной полосе частот при достаточно малых частотных интервалах. Если в НД на ИРП требуется измерение вертикальной составляющей, то проверку площадки проводят и при вертикальной поляризации антенн.
9.2.2 Испытуемое ТС размещают на столе из изоляционного материала с обеспечением вращения в горизонтальной плоскости. Геометрический центр испытуемого ТС располагают там, где затем будет расположен центр симметрии антенны В. Если испытуемое ТС состоит из более чем одного блока, то каждый блок измеряют отдельно. Соединительные провода отключают от испытуемого ТС, если это не влияет на его работу, или изолируют с помощью ферритовых колец, располагая их так, чтобы они не влияли на результаты измерений.
9.2.3 Антенну А при горизонтальной поляризации устанавливают в ту же позицию, что и для проверки площадки. Антенна должна быть перпендикулярна к вертикальной плоскости, проходящей
7
4- iso
ГОСТ Р 51320-99

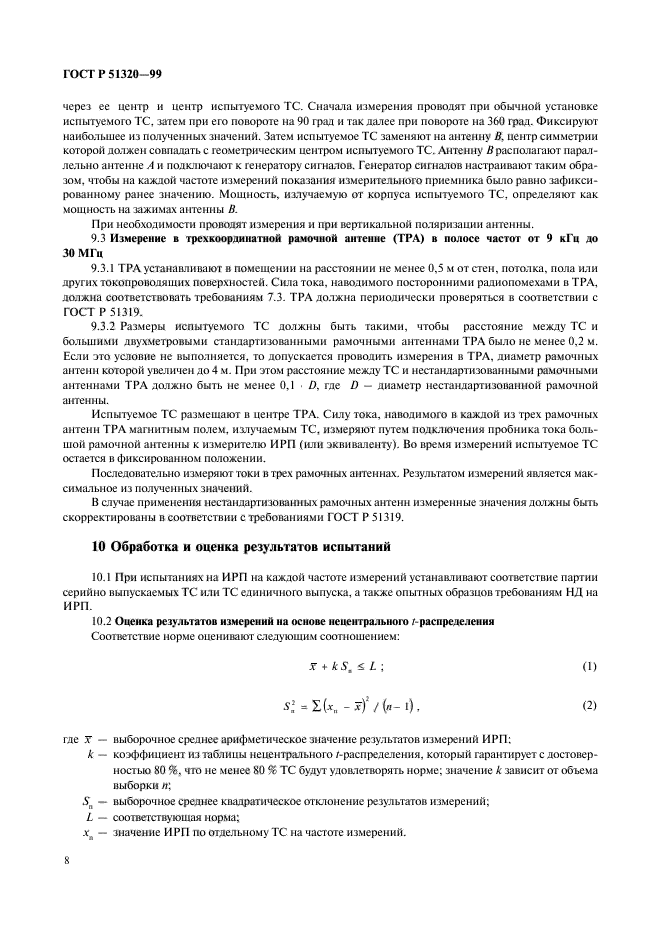

через ее центр и центр испытуемого ТС. Сначала измерения проводят при обычной установке испытуемого ТС. затем при его повороте на 90 град и так далее при повороте на 360 град. Фиксируют наибольшее из полученных значений. Затем испытуемое ТС заменяют на антенну В. центр симметрии которой должен совпадать с геометрическим центром испытуемого ТС. Антенну В располагают параллельно антенне А и подключают к генератору сигналов. Генератор сигналов настраивают таким образом. чтобы на каждой частоте измерений показания измерительного приемника было равно зафиксированному ранее значению. Мощность, ихтучаемую от корпуса испытуемого ТС, определяют как мощность на зажимах антенны В.
При необходимости проводят измерения и при вертикальной поляризации антенны.
9.3 Измерение в трехкоординатной рамочной антеине (ТРА) в полосе частот от 9 кГц до 30 МГц
9.3.1 ТРА устанавливают в помещении на расстоянии не менее 0,5 м от стен, потолка, пола или других токопроводящих поверхностей. Сила тока, наводимого посторонними радиопомехами в ТРА, должна соответствовать требованиям 7.3. ТРА должна периодически проверяться в соответствии с ГОСТ Р 51319.
9.3.2 Размеры испытуемого ТС должны быть такими, чтобы расстояние между ТС и большими двухметровыми стандартизованными рамочными антеннами ТРА было не менее 0,2 м. Если это условие не выполняется, то допускается проводить измерения в ТРА, диаметр рамочных антенн которой увеличен до 4 м. При этом расстояние между ТС и нестандартизованными рамочными антеннами ТРА должно быть не менее 0.1 D, где D — диаметр нестандартизованной рамочной антенны.
Испытуемое ТС размешают в центре ТРА. Силу тока, наводимого в каждой из трех рамочных антенн ТРА магнитным полем, излучаемым ТС, измеряют путем подключения пробника тока большой рамочной airreiiHbi к измерителю ИРП (или эквиваленту). Во время измерений испытуемое ТС остается и фиксированном положении.
Последовательно измеряют токи в трех рамочных антеннах. Результатом измерений является максимальное из полученных значений.
В случае применения нестандартизованных рамочных антенн измеренные значения должны быть скорректированы в соответствии с требованиями ГОСТ Р 51319.
10 Обработка и оценка результатов испытаний
10.1 При испытаниях на ИРП на каждой частоте измерений устанавливают соответствие партии серийно выпускаемых ТС или ТС единичного выпуска, а также опытных образцов требованиям НД на ИРП.
10.2 Оценка результатов измерений на основе нецентрального / распределения
Соответствие норме оценивают следующим соотношением:
X + *£. £ L ; (1)
/<»-')• «)
где л — выборочное среднее арифметическое значение результатов измерений ИРП:
к — коэффициент из таблицы нецентратьного /-распределения, который гарантирует с достоверностью 80 %, что не менее 80 % ТС будут удовлетворять норме; значение к зависит от обьема выборки л:
Л’п — выборочное среднее квадратическое отклонение результатов измерений;
L — соответствующая норма;
ха — значение ИРП по отдельному ТС на частоте измерений.
ГОСТ Р 51320-99
|

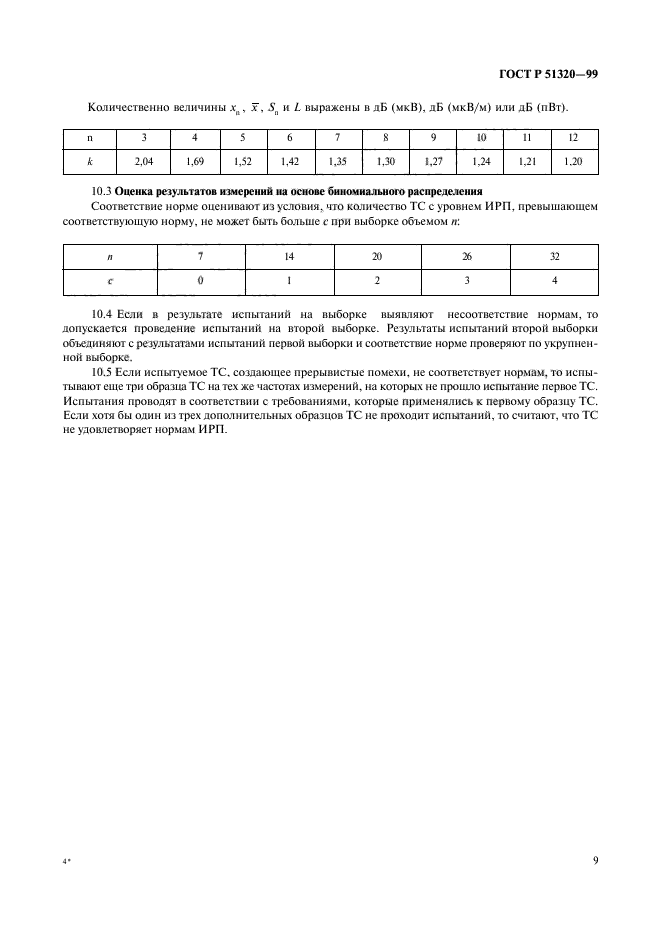

Количественно величины хп, х , 5П и L выражены в дБ (мкВ), дБ (мкВ/м) или дБ (пВт). |
||||||||||||||||||||||
|
10.3 Оценка результатов измерений на основе биномиального распределения
Соответствие норме оценивают из условия, что количество ТС с уровнем ИРМ. превышающем соответствующую норму, не может быть больше с’ при выборке объемом п:
|
я |
7 |
14 |
20 |
26 |
32 |
|
с |
0 |
1 |
2 |
3 |
4 |
10.4 Если в результате испытаний на выборке выявляют несоответствие нормам, то допускается проведение испытаний на второй выборке. Результаты испытаний второй выборки объединяют с результатами испытаний первой выборки и соответствие норме проверяют по укрупненной выборке.
10.5 Если испытуемое ТС. создающее прерывистые помехи, не соответствует нормам, то испытывают еще три образца ТС на тех же частотах измерений, на которых не прошло испытание первое ТС. Испытания проводят в соответствии с требованиями, которые применялись к первому образцу ТС. Если хотя бы один из трех дополнительных образцов ТС не проходит испытаний, то считают, что ТС не удовлетворяет нормам ИРП.
9
4*
ГОСТ Р 51320-99
ПРИЛОЖЕНИИ А (рекомендуемое)
Форма протокола испытаний ТС на И i’ll
(Наименование оргамизаиии. провшшпшей исиыимня!
Утверждаю
ПРОТОКОЛ №_
испытаний на соответствие нормам индустриальных радиопомех по ГОСТ Р
|
||||||||||||||||||
|
ЗАКЛЮЧЕНИЕ |
Приложение к протоколу на_л.
Дата.
10
ГОСТ Р 51320-99
|
Приложение к протоколу >Й! |
|||||||||||||||||
| |||||||||||||||||
