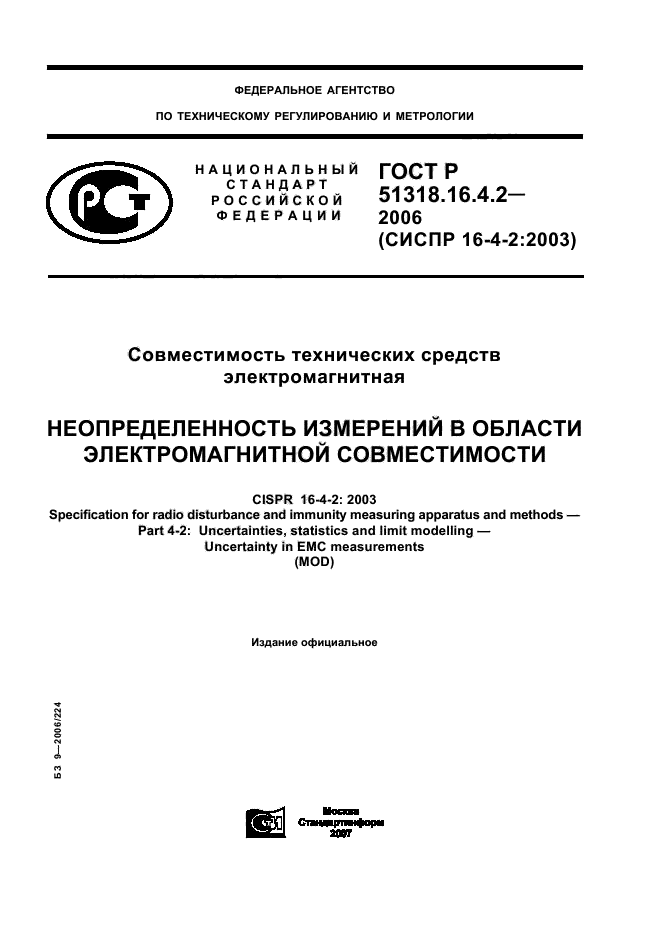

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ГОСТР 51318.16.4.2-
|
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
2006
(СИСПР 16-4-2:2003)
Совместимость технических средств электромагнитная
НЕОПРЕДЕЛЕННОСТЬ ИЗМЕРЕНИЙ В ОБЛАСТИ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ
CISPR 16-4-2: 2003
Specification for radio disturbance and immunity measuring apparatus and methods — Part 4-2: Uncertainties, statistics and limit modelling —
Uncertainty in EMC measurements (MOD)
Издание официальное
чГ
Я
«В
S
<м
Л
п
ю
ЕВи1
ГОСТ Р 51318.16.4.2-2006

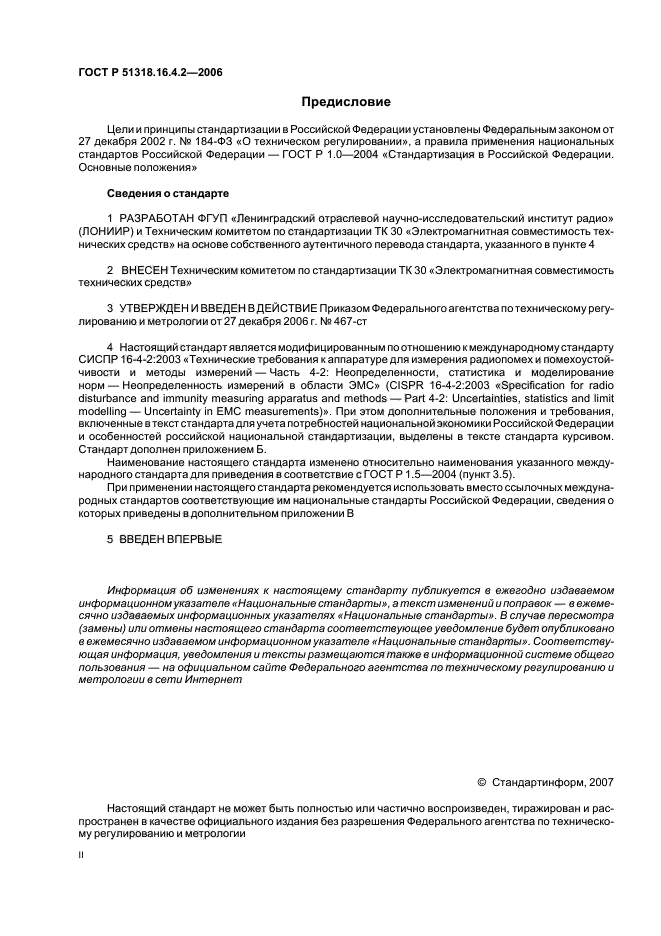

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН ФГУП «Ленинградский отраслевой научно-исследовательский институт радио» (ЛОНИИР) и Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств» на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. No 467-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту СИСПР16-4-2:2003 «Технические требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений — Часть 4-2: Неопределенности, статистика и моделирование норм — Неопределенность измерений в области ЭМС» (CISPR 16-4-2:2003 «Specification for radio disturbance and immunity measuring apparatus and methods — Part 4-2: Uncertainties, statistics and limit modelling — Uncertainty in EMC measurements)». При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом. Стандартдополнен приложением Б.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р1.5—2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении В
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведо/лления и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федералыюго агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2007
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
ГОСТ Р 51318.16.4.2-2006

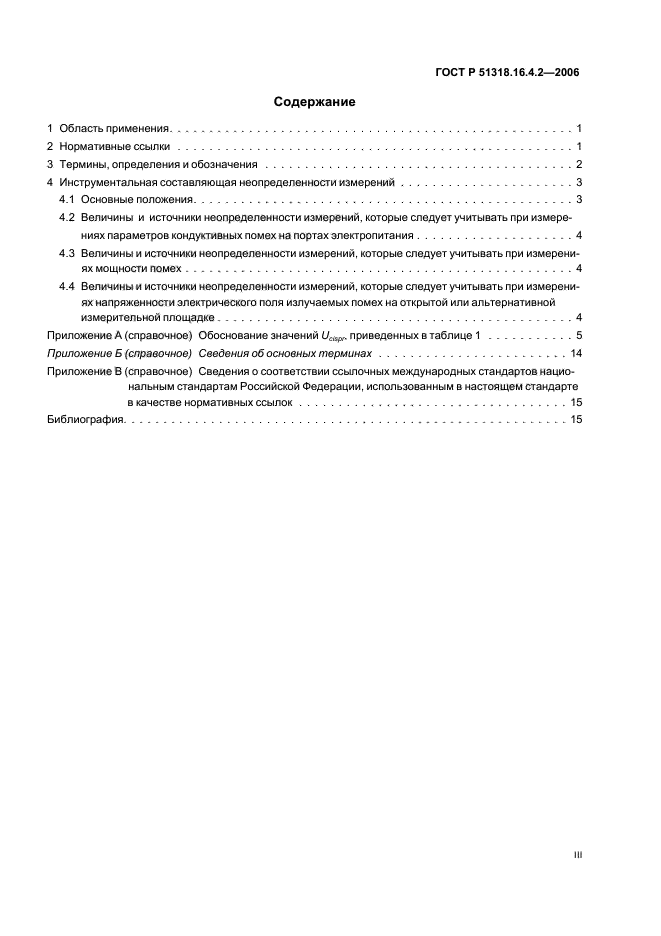

Содержание
1 Область применения……………………………………………1
2 Нормативные ссылки…………………………………………..1
3 Термины, определения и обозначения…………………………………2

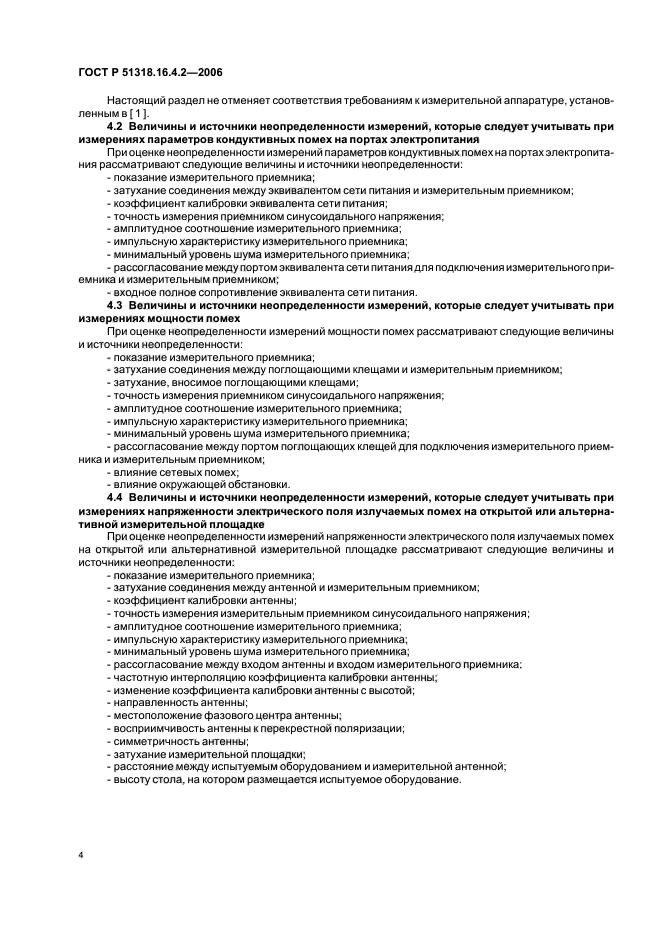

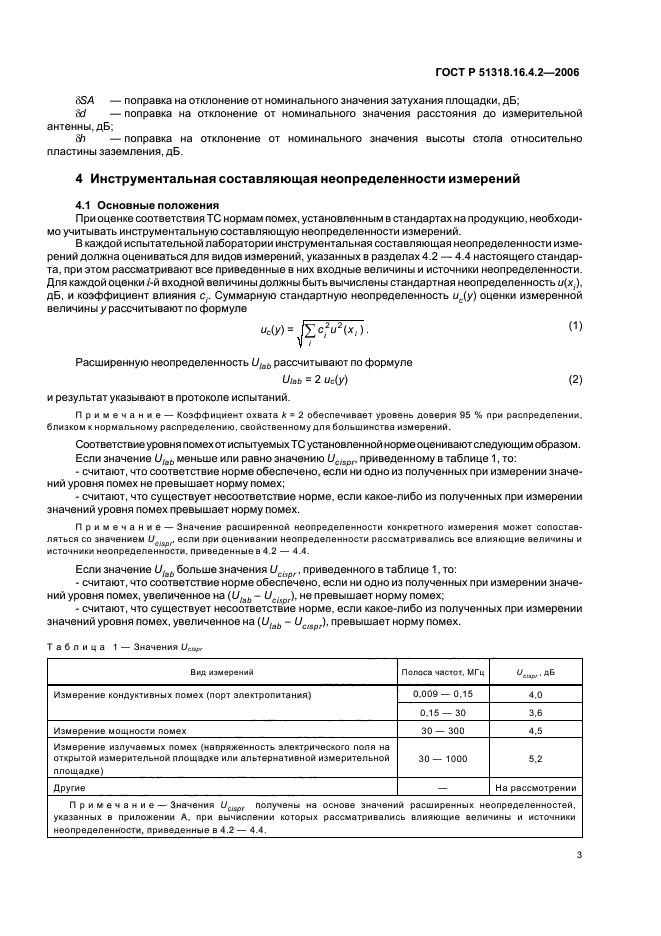

4 Инструментальная составляющая неопределенности измерений………………….3
4.1 Основные положения…………………………………………3
4.2 Величины и источники неопределенности измерений, которые следует учитывать при измерениях параметров кондуктивных помех на портах электропитания………………..4
4.3 Величины и источники неопределенности измерений, которые следует учитывать при измерениях мощности помех………………………………………….4
4.4 Величины и источники неопределенности измерений, которые следует учитывать при измерени
ях напряженности электрического поля излучаемых помех на открытой или альтернативной измерительной площадке………………………………………4

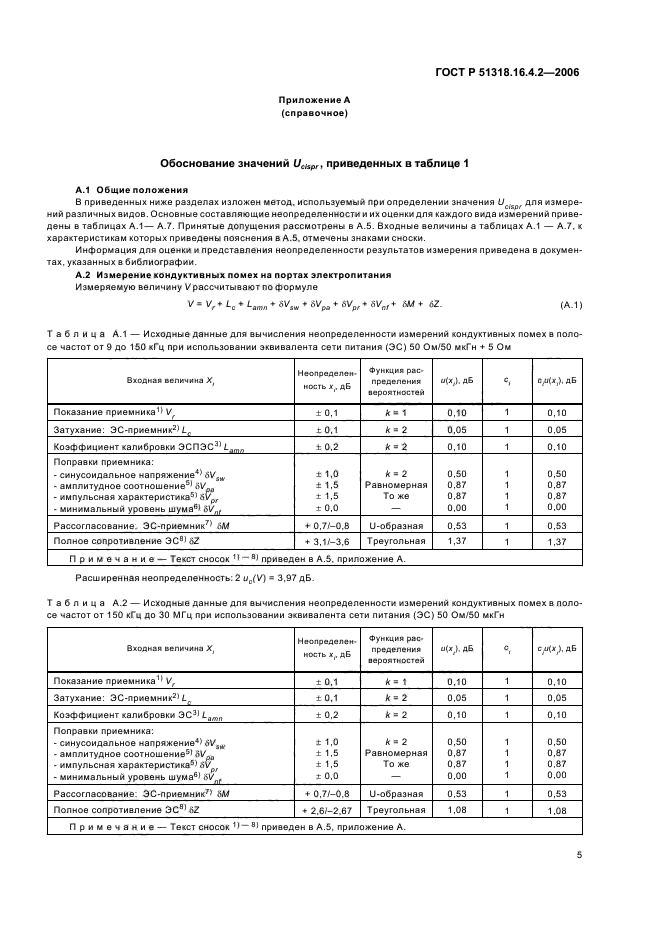

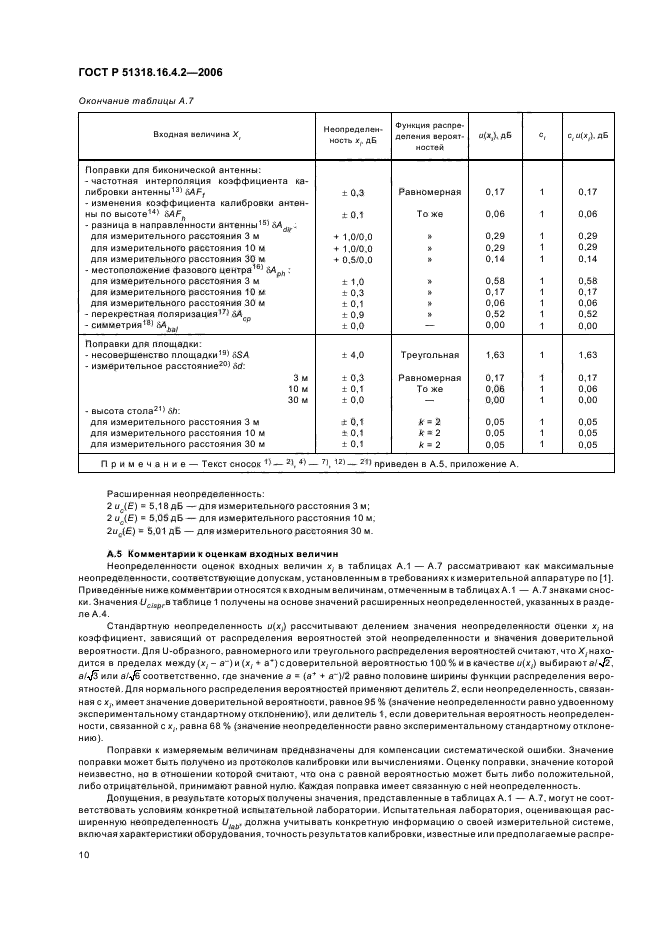

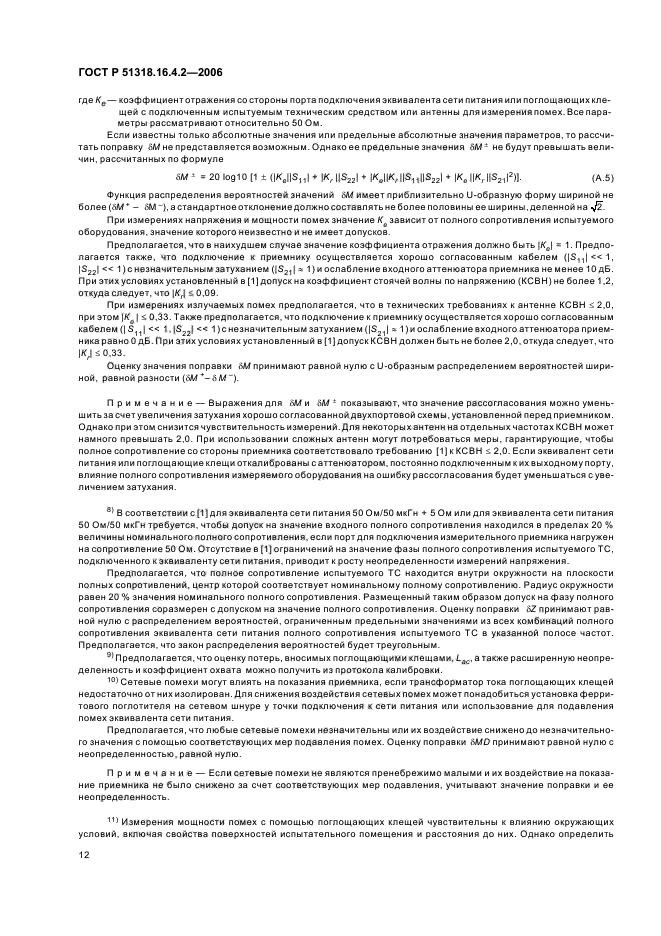

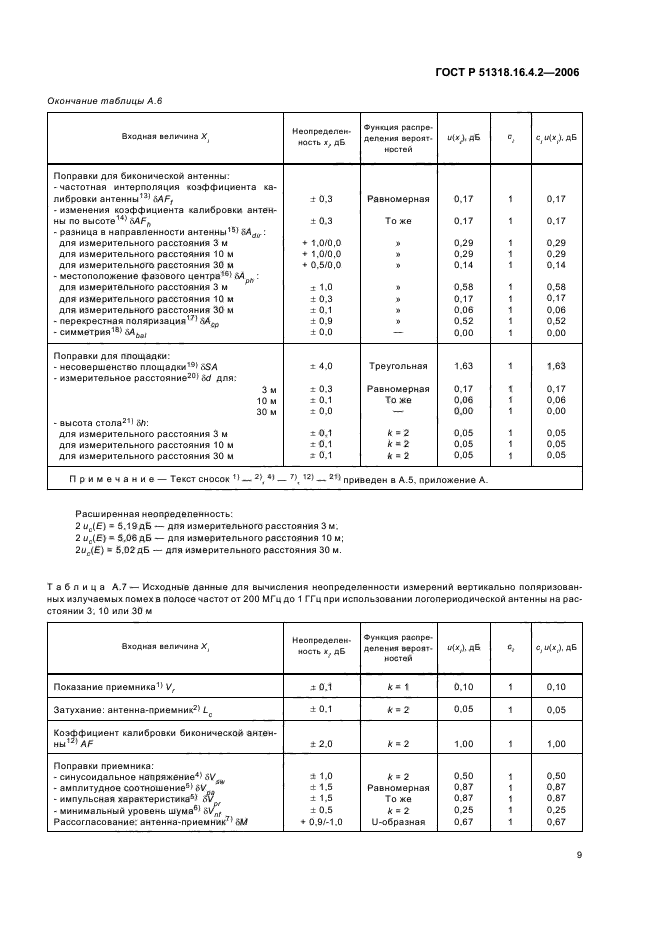

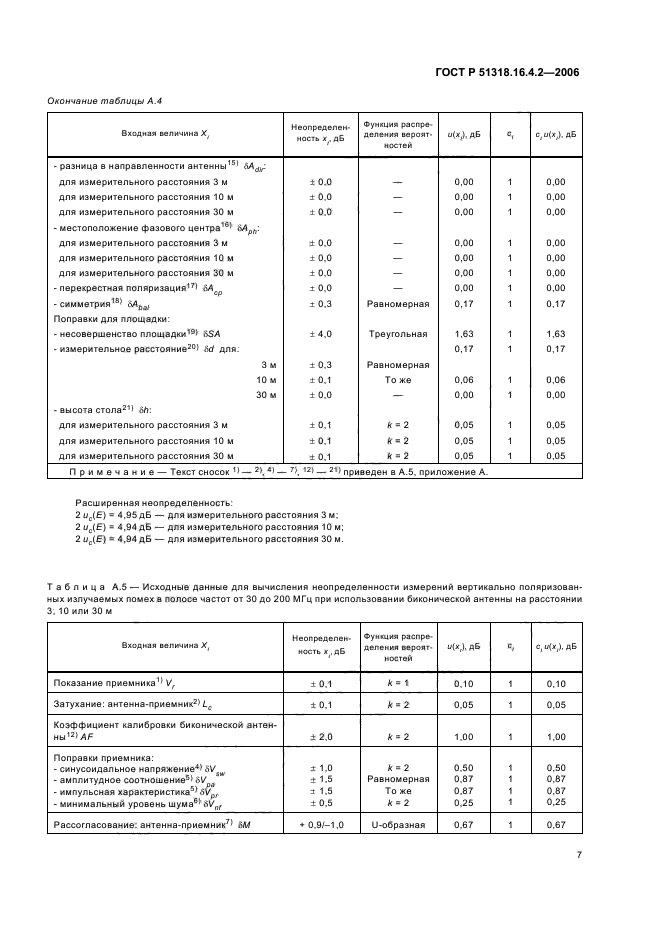

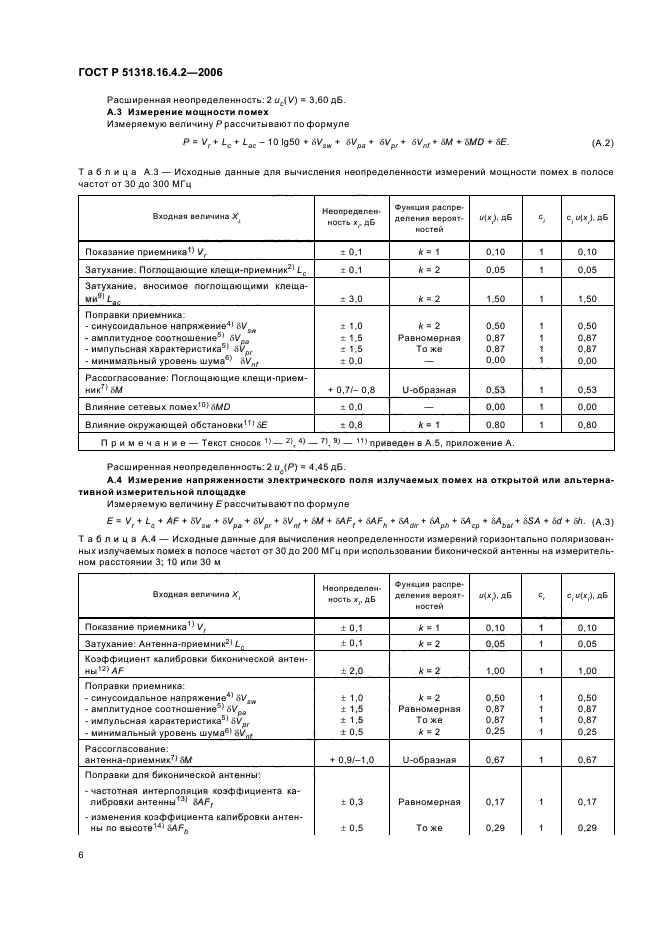

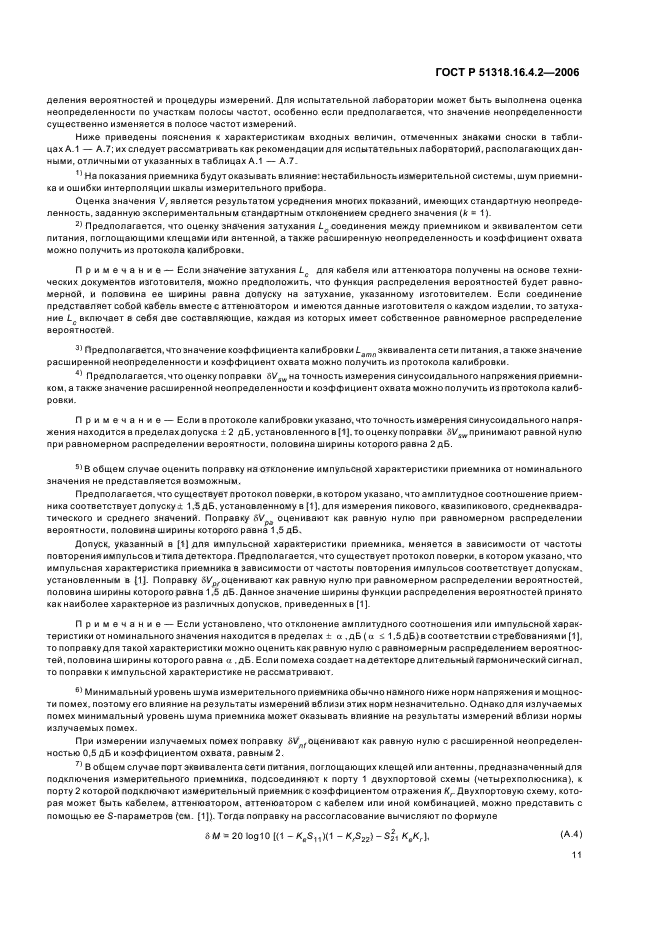

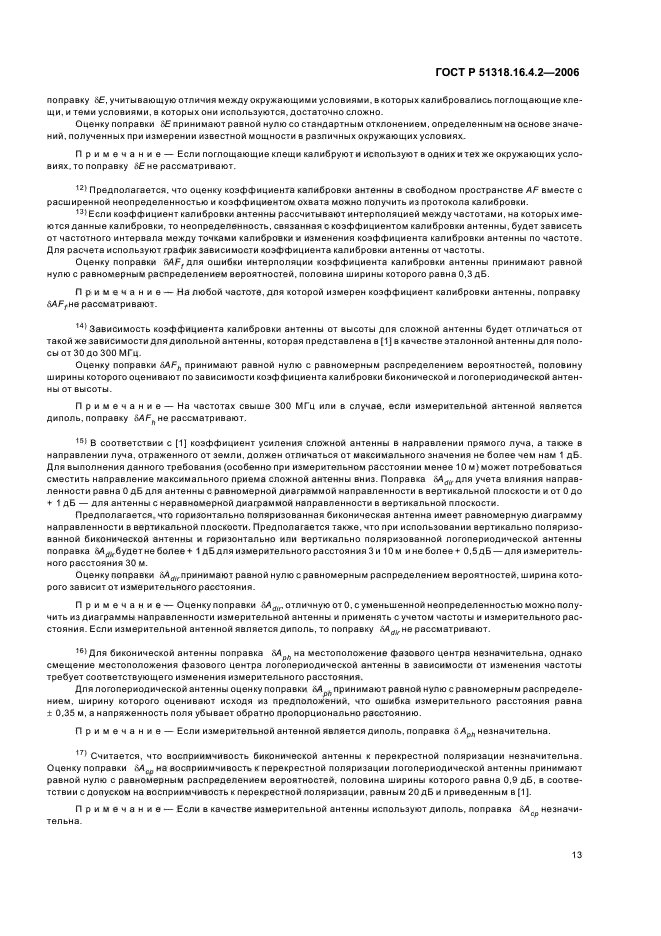

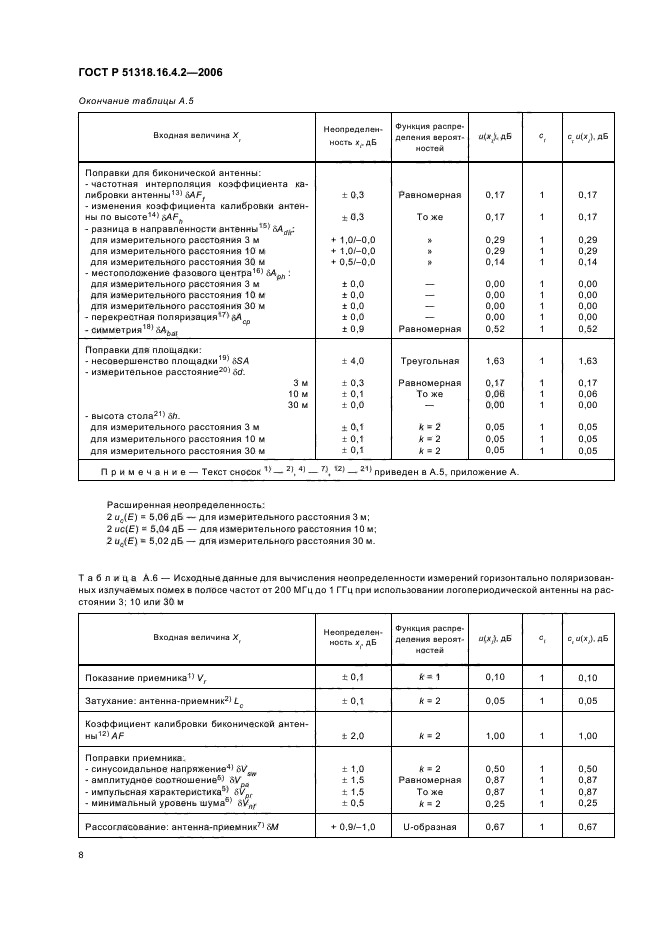

Приложение А (справочное) Обоснование значений иеЛрг. приведенных в таблице 1………..5

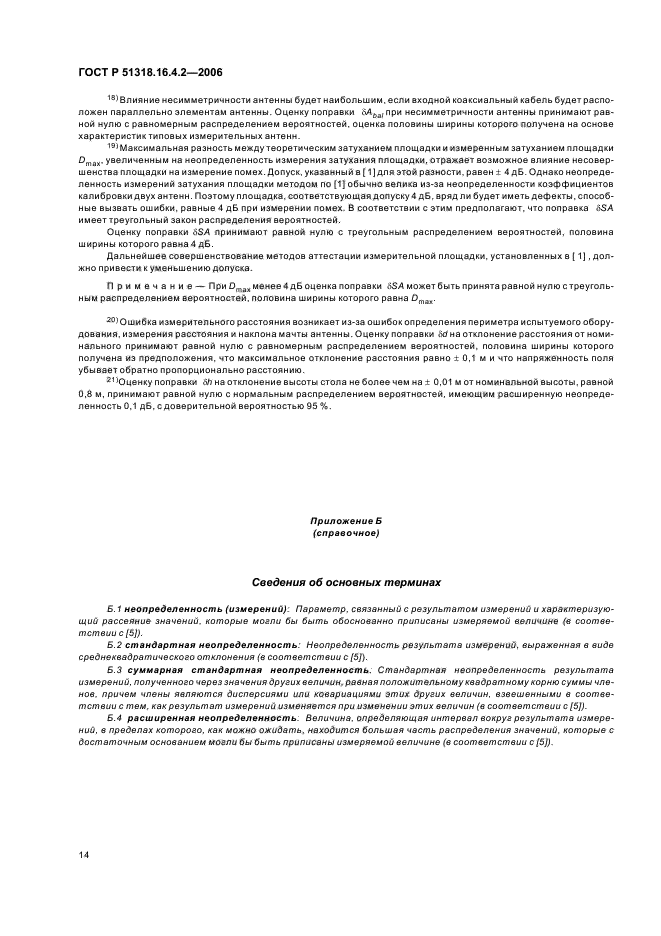

Приложение Б (справочное) Сведения об основных терминах……………………14

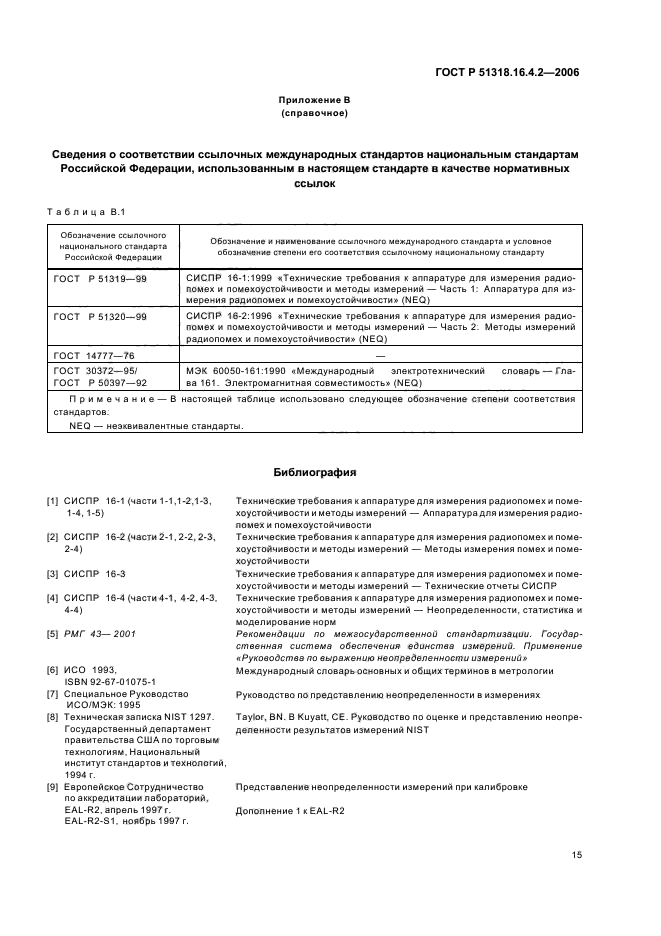

Приложение В (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок…………………………….15
Библиография………………………………………………..15
ill
ГОСТ Р 51318.16.4.2-2006

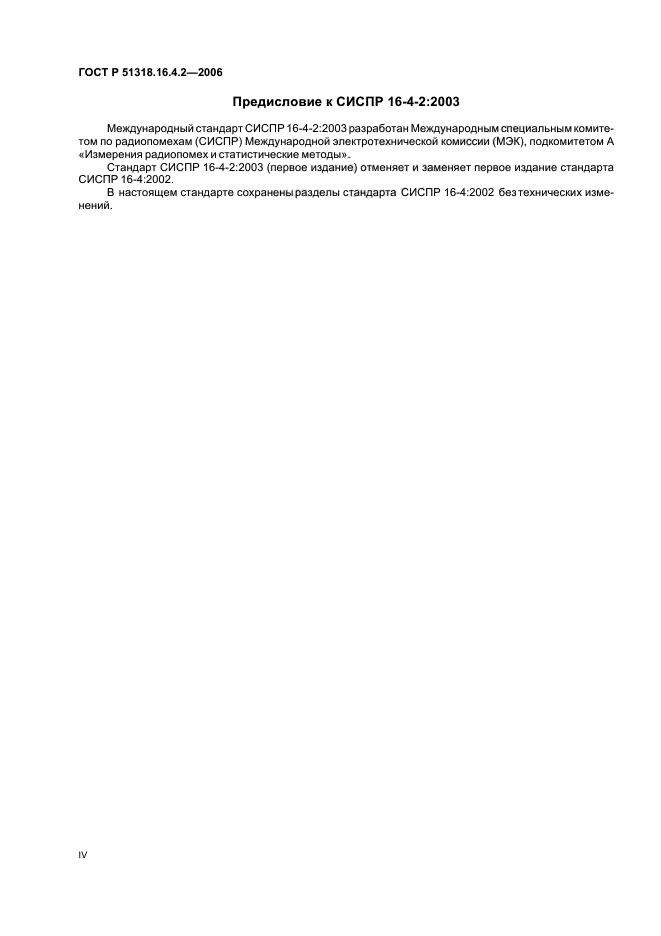

Предисловие к СИСПР 16-4-2:2003
Международный стандарт СИСПР 16-4-2:2003 разработан Международным специальным комитетом по радиопомехам (СИСПР) Международной электротехнической комиссии (МЭК). подкомитетом А «Измерения радиопомех и статистические методы».
Стандарт СИСПР 16-4-2:2003 (первое издание) отменяет и заменяет первое издание стандарта СИСПР 16-4:2002.
В настоящем стандарте сохранены разделы стандарта СИСПР 16-4:2002 без технических изменений.
IV

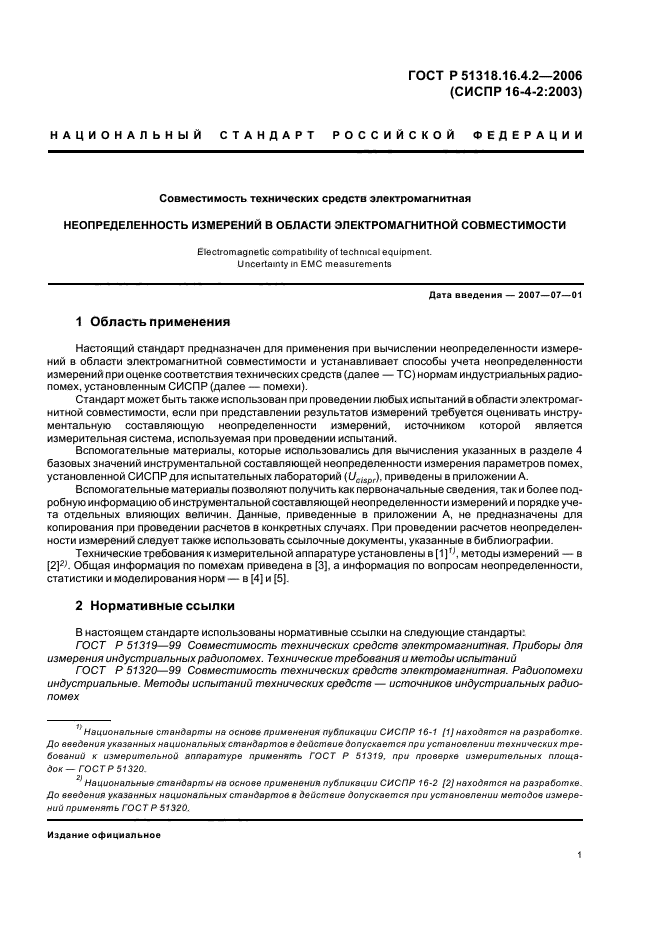

ГОСТ Р 51318.16.4.2-2006 (СИСПР 16-4-2:2003)
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
НЕОПРЕДЕЛЕННОСТЬ ИЗМЕРЕНИЙ В ОБЛАСТИ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ
Electromagnetic compatibility of technical equipment.
Uncertainty in EMC measurements
Дата введения — 2007—07—01
1 Область применения
Настоящий стандарт предназначен для применения при вычислении неопредепенности измерений в области электромагнитной совместимости и устанавливает способы учета неопределенности измерений при оценке соответствия технических средств (дапее — ТС) нормам индустриальных радио-помех. установленным СИСПР (далее — помехи).
Стандарт может быть также использован при проведении любых испытаний в области эпектромаг-нитной совместимости, если при представлении результатов измерений требуется оценивать инстру-меитапьиую составляющую неопределенности измерений, источником которой является измерительная система, используемая при проведении испытаний.
Вспомогательные материалы, которые использовались для вычисления указанных в разделе 4 базовых значений инструментальной составпяющей неопределенности измерения параметров помех, установленной СИСПР для испытательных лабораторий (Ucispr), приведены в приложении А.
Вспомогательные материалы позволяют получить как первоначапьные сведения, так и более подробную информацию об инструментапьнойсоставпяющей неопределенности измерений и порядке учета отдельных влияющих величин. Данные, приведенные в приложении А. не предназначены для копирования при проведении расчетов в конкретных спучаях. При проведении расчетов неопределенности измерений следует также испопьзовать ссылочные документы, указанные в библиографии.
Технические требования к измерительной аппаратуре установлены в методы измерений — в [2]2Л Общая информация по помехам приведена в [3]. а информация по вопросам неопределенности, статистики и моделирования норм — в [4] и (5].
2 Нормативные ссылки
В настоящем стандарте испопьзованы нормативные ссыпки на следующие стандарты:
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
ГОСТ Р 51320-99 Совместимость технических средств электромагнитная. Радиопомехи индустриальные. Методы испытаний технических средств — источников индустриальных радио-помех
«Национальные стандарты на основа применения публикации СИСПР 16-1 {1} находятся на разработке. До введения указанных национальных стандартов в действие допускается при установлении технических требований к измерительной аппаратуре применять ГОСТ Р 51319. при проверке измерительных площадок — ГОСТ Р 51320.
2> Национальные стандарты на основе применения публикации СИСПР 16-2 [2]находятся на разработке. До введения указанных национальных стандартов в действие допускается при установлении методов измерений применять ГОСТ Р 51320.
Издание официальное
1
ГОСТ Р 51318.16.4.2-2006

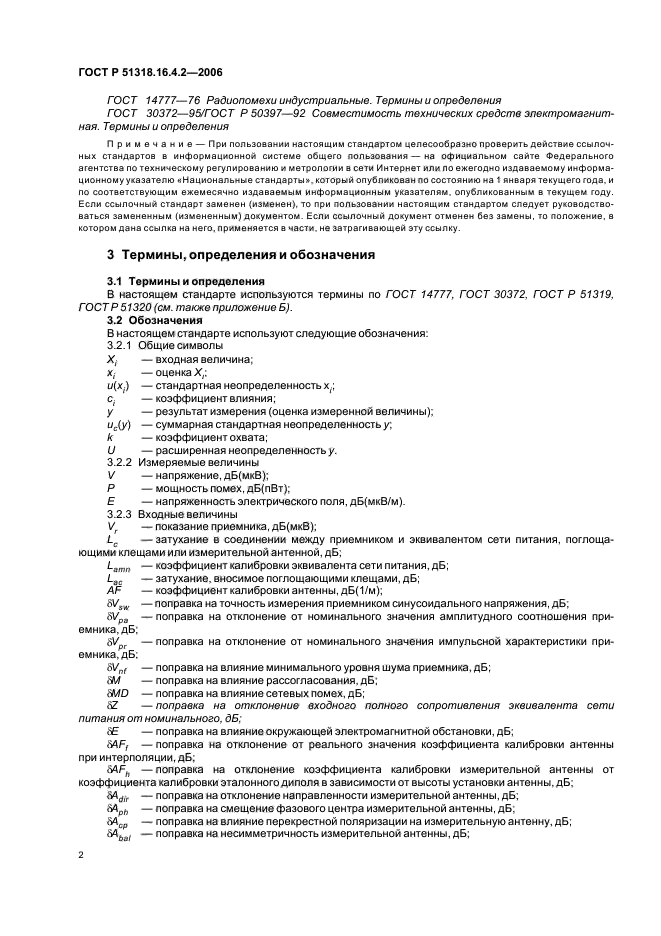

ГОСТ 14777-76 Радиопомехи индустриальные. Термины и определения ГОСТ 30372— 95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссыпка на него, применяется в части, не затрагивающей эту ссыпку.
3 Термины, определения и обозначения
3.1 Термины и определения
В настоящем стандарте используются термины по ГОСТ 14777. ГОСТ 30372. ГОСТ Р 51319. ГОСТР 51320 (см. также приложение Б).
3.2 Обозначения
В настоящем стандарте используют следующие обозначения:
3.2.1 Общие символы
X, — входная величина;
х, — оценка X,;
и(х.) — стандартная неопределенность х.;
С; —коэффициент влияния;
у — результат измерения (оценка измеренной величины);
ис(у) — суммарная стандартная неопределенность у,
к — коэффициент охвата;
U — расширенная неопределенность у.
3.2.2 Измеряемые величины
V — напряжение. дБ(мкВ);
Р — мощность помех. дБ(пВт);
Е — напряженность электрического поля, дБ(мкВ/м).
3.2.3 Входные величины
Vr — показание приемника. дБ(мкВ);
Lc — затухание в соединении между приемником и эквивалентом сети питания, поглоща
ющими клещами или измерительной антенной. дБ;
t-amn — коэффициент калибровки эквивалента сети питания. дБ;
Lac — затухание, вносимое поглощающими клещами, дБ;
AF — коэффициент калибровки антенны, дБ(1/м);
8VS„ — поправка на точность измерения приемником синусоидального напряжения. дБ; йУра — поправка на отклонение от номинального значения амплитудного соотношения приемника. дБ;
&Vpr — поправка на отклонение от номинального значения импульсной характеристики приемника. дБ:
8\/ы — поправка на влияние минимального уровня шума приемника. дБ;
сМ — поправка на влияние рассогласования, дБ;
SMD — поправка на влияние сетевых помех, дБ;
ЙЕ — поправка на влияние окружающей электромагнитной обстановки. дБ; fAF, — поправка на отклонение от реального значения коэффициента калибровки антенны при интерполяции, дБ; tv4Fh — поправка на отклонение коэффициента калибровки измерительной антенны от коэффициента калибровки эталонного диполя в зависимости от высоты установки антенны. дБ; Md,r — поправка на отклонение направленности измерительной антенны. дБ; £Aph — поправка на смещение фазового центра измерительной антенны, дБ: 2 ГОСТ Р 51318.16.4.2-2006 «SS-А — поправка на отклонение от номинального значения затухания площадки. дБ; cd — поправка на отклонение от номинального значения расстояния до измерительной антенны. дБ; eh — поправка на отклонение от номинального значения высоты стола относительно пластины заземления. дБ. 4 Инструментальная составляющая неопределенности измерений 4.1 Основные положения При оценке соответствия ТС нормам помех, установленным в стандартах на продукцию, необходимо учитывать инструментальную составляющую неопределенности измерений. В каждой испытательной лаборатории инструментальная составляющая неопределенности измерений должна оцениваться для видов измерений, указанных в разделах 4.2 — 4.4 настоящего стандарта, при этом рассматривают все приведенные в них входные величины и источники неопределенности. Для каждой оценки /- й входной величины должны быть вычислены стандартная неопределенность u{xt), дБ. и коэффициент влияния с.. Суммарную стандартную неопределенность ис(у) оценки измеренной величины у рассчитывают по формуле Uс(У) = ^£c,V(xJ. <1) Расширенную неопределенность U,ab рассчитывают по формуле U,ab = 2 ис(у) (2) и результат указывают в протоколе испытаний. Примечание — Коэффициент охвата к = 2 обеспечивает уровень доверия 95 % при распределении, близком к нормальному распределению, свойственному для большинства измерений. Соответствие уровня помех от испытуемых ТС установленной норме оценивают следующим образом. Если значение Uhb меньше или равно значению Ucispr приведенному в таблице 1, то: — считают, что соответствие норме обеспечено, если ни одно из полученных при измерении значений уровня помех не превышает норму помех; — считают, что существует несоответствие норме, если какое-либо из полученных при измерении значений уровня помех превышает норму помех. Примечание — Значение расширенной неопределенности конкретного измерения может сопоставляться со значением Uctiflf. если при оценивании неопределенности рассматривались все влияющие величины и источники неопределенности, приведенные в 4.2 — 4.4. Если значение Ulgb больше значения Ucitpf, приведенного в таблице 1. то: — считают, что соответствие норме обеспечено, еспи ни одно из полученных при измерении значений уровня помех, увеличенное на (Ulab — Uci ), не превышает норму помех; — считают, что существует несоответствие норме, если какое-либо из полученных при измерении значений уровня помех, увепиченное на (U/atj — Ucispr), превышает норму помех. Таблица 1 — Значения иси*< Вид измерений Полоса часто». МГц U , дБ сир.-‘ ” Измерение кондуктивных помех (порт электропитания) 0.009 — 0.15 4.0 0.15—30 3.6 Измерение мощности помех 30 — 300 4.5 Измерение излучаемых помех (напряженность электрического поля на открытой измерительной площадке или альтернативной измерительной площадке) 30 — 1000 5.2 Другие — На рассмотрении Примечание — Значения UtlSf>r получены на основе значений расширенных неопределенностей, указанных в приложении А. при вычислении которых рассматривались влияющие величины и источники неопределенности, приведенные в 4.2 — 4.4. 3 ГОСТ Р 51318.16.4.2-2006 Настоящий раздел не отменяет соответствия требованиям к измерительной аппаратуре, установ-леннымв[ 1 ]. 4.2 Воличины и источники неопределенности измерений, которые следует учитывать при измерениях параметров кондуктивных помех на портах электропитания При оценке неопределенности измерений параметров кондуктивных помех на портах электропитания рассматривают следующие величины и источники неопределенности: — показание измерительного приемника; — затухание соединения между эквивалентом сети питания и измерительным приемником; — коэффициент калибровки эквивалента сети питания; — точность измерения приемником синусоидапьного напряжения; — амплитудное соотношение измерительного приемника; — импульсную характеристику измерительного приемника; — минимальный уровень шума измерительного приемника; — рассогпасование между портом эквивалента сети питания для подключения измерительного приемника и измерительным приемником; — входное полное сопротивление эквивалента сети питания. 4.3 Величины и источники неопределенности измерений, которые следует учитывать при измерениях мощности помех При оценке неопределенности измерений мощности помех рассматривают следующие величины и источники неопредепенности: — показание измерительного приемника; * затухание соединения между поглощающими клещами и измерительным приемником; — затухание, вносимое поглощающими клещами; — точность измерения приемником синусоидального напряжения; — амплитудное соотношение измерительного приемника; — импульсную характеристику измерительного приемника; — минимальный уровень шума измерительного приемника; — рассогласование между портом поглощающих клещей для подключения измерительного приемника и измерительным приемником; — влияние сетевых помех; — влияние окружающей обстановки. 4.4 Величины и источники неопределенности измерений, которые следует учитывать при измерениях напряженности электрического поля излучаемых помех на открытой или альтернативной измерительной площадке При оценке неопределенности измерений напряженности электрического попя излучаемых помех на открытой или альтернативной измерительной площадке рассматривают следующие величины и источники неопределенности: — показание измерительного приемника; * затухание соединения между антенной и измерительным приемником; — коэффициент калибровки антенны; — точность измерения измерительным приемником синусоидапьного напряжения; — амппитудное соотношение измерительного приемника; — импульсную характеристику измерительного приемника; — минимальный уровень шума измерительного приемника; — рассогласование между входом антенны и входом измерительного приемника: — частотную интерполяцию коэффициента калибровки антенны; — изменение коэффициента калибровки антенны с высотой; — направленность антенны; — местоположение фазового центра антенны; — восприимчивость антенны к перекрестной поляризации; — симметричность антенны; — затухание измерительной площадки; — расстояние между испытуемым оборудованием и измерительной антенной; — высоту стола, на котором размещается испытуемое оборудование. 4 ГОСТ Р 51318.16.4.2-2006 Приложение А (справочное) Обоснование значений Uciifir, приведенных в таблице 1 А.1 Общие положения В приведенных ниже разделах изложен метод, используемый при определении значения Ucitpf для измерений различных видов. Основные составляющие неопределенности и их оценки для каждого вида измерений приведены в таблицах А.1— А.7. Принятые допущения рассмотрены в А.5. Входные величины а таблицах А.1 — А.7. к характеристикам которых приведены пояснения в А.5. отмечены знаками сноски. Информация для оценки и представления неопределенности результатов измерения приведена в документах. указанных в библиографии. А.2 Измерение кондуктивных помех на портах электропитания Измеряемую величину V рассчитывают по формуле V * К ♦ Lc ♦ Lamn * ♦ 6V„ * йУр, * + Ш ♦ 6Z. (А.1) Таблица А.1 — Исходные данные для вычисления неопределенности измерений кондуктивных помех в полосе частот от 9 до 150 кГц при испопьзовании эквивапента сети питания (ЭС) 50 0м/50 мкГн + 5 Ом входная величина X, Неопределенность дг(. дБ Функция распределения вероятностей о(х,). дБ с. с^дг,). дБ Показание приемника1* Vf ± 0.1 *« 1 0.10 1 0,10 Затухание: ЭС-приемник2> Lr х. 0.1 к = 2 0.05 1 0.05 Коэффициент калибровки ЭСПЭС3) ± 0.2 * = 2 0.10 1 0.10 Поправки приемника: — синусоидальное напряжение4* 6Vslt, ± 1.0 к = 2 0.50 1 0.50 — амплитудное соотношение51 SV’ — импульсная характеристика51 ± 1.5 Равномерная 0.87 1 0.87 ± 1.5 То же 0.87 1 0.87 — минимальный уровень шума*5* 6Vn( т 0.0 — 0.00 1 0.00 Рассогласование. ЭС-приемник7* Ш 0.7/-0.8 U-образная 0.53 1 0.53 Полное сопротивпение ЭС816Z + 3.1/-3.6 Треугольная 1.37 1 1.37 Примечание — Текст сносок 11 ~ 8‘ приведен в А.5. приложение А. Расширенная неопредепенность: 2 uc(V) = 3.97 дБ. Таблица А.2 — Исходные данные для вычисления неопределенности измерений кондуктивных помех в полосе частот от 150 кГц до 30 МГц при испопьзовании эквивапента сети питания (ЭС) 50 0м/50 мкГн входная величина X, Неопределенность X’. дБ Функция распределения вероятностей дБ с 1 cut,»г,). дБ Показание приемника’1 V, *0.1 к» 1 0.10 1 0,10 Затухание: ЭС-приемник21 Le ±0.1 ка 2 0.05 1 0.05 Коэффициент калибровки ЭС31 Lam„ ± 0.2 к-2 0,10 1 0.10 Поправки приемника: — синусоидальное напряжение4* ± 1.0 к а 2 0.50 1 0.50 — амплитудное соотношение51 SV^ ± 1.5 Равномерная 0.87 1 0.87 — импульсная характеристика5‘ Sv^ — минимальный уровень шума61 6Vnf ± 1.5 То же 0.87 1 0.87 х 0.0 — 0.00 1 0.00 Рассогласование: ЭС-приемник7* Ш ♦ 0.7/-0.8 U-образная 0.53 1 0.53 Попное сопротивление ЭСв|Л2 ♦ 2.6Z-2.67 Треугольная 1.08 1 1.08 Примечание — Текст сносок —®1 приведен в А.5. приложение А. 5 ГОСТ Р 51318.16.4.2-2006 Расширенная неопределенность: 2 uc{V) — 3.60 дБ. А.З Измерение мощности помех Измеряемую величину Р рассчитывают по формупе Я = V, ♦ Lc ♦ Lac — 10 lg50 ♦ ЙУЗЖ ♦ 6Vpa ♦ ♦ «V* * SM ♦ &MD ♦ 6E. (A.2) Таблица А.З — Исходные данные для вычисления неопределенности измерений мощности помех в полосе частот от 30 до 300 МГц Входная величина Xt Неопределен-пости хг дБ Функция распределения вероятностей И*). дБ с( 1>|х^. дБ Показание приемника1) Vr s 0.1 к = 1 0.10 1 0.10 Затухание. Поглощающие клещи-приемник21 Lc £0.1 к — 2 0.05 1 0.05 Затухание, вносимое поглощающими клеща- ■- г 3.0 к-2 1.50 1 1.50 Поправки приемника: — синусоидальное напряжение4‘ 6VSit г 1.0 к = 2 0.50 1 0.50 — амплитудное соотношение5’ — импупьсная характеристика5* 6Vpr 2 1.5 Равномерная 0.87 1 0.87 г 1.5 То же 0.87 1 0.87 — минимальный уровень шума6* 6Vnf г 0.0 — 0.00 1 0.00 Рассогласование: Поглощающие клещи-прием- ник7* ДО ♦ 0.7/- 0.8 U-образная 0.53 1 0.53 Влияние сетевых помех10*6MD а 0.0 — 0.00 1 0.00 Влияние окружающей обстановки111^ х 0.8 *» 1 0.80 1 0.80 Примечание — Текст сносок 1>— 2\ 4>- — 7*. 9> — 11> приведен в А.5, приложение А. Расширенная неопределенность: 2 и£{Р) = 4.45 дБ. А.4 Измерение напряженности электрического поля излучаемых помех на открытой или альтернативной измерительной площадке Измеряемую величину Е рассчитывают по формупе £ = ♦ Le ♦ AF ♦ SVtw * 6Vpa ♦ + 5V„, + Ш + &AFf ♦ &АЯ„ * &♦ SA^ ♦ SA£p ♦ + 6SA ♦ fid ♦ eh. (A.3) Таблица A.4 — Исходные данные для вычисления неопределенности измерений горизонтально поляризованных излучаемых помех в полосе частот от 30 до 200 МГц при использовании биконической антенны на измерительном расстоянии 3; 10 или 30 м входная величина X, Неопределенность х,. дБ Фуищмя распределения вероятностей дБ е, с, !/(*,). дБ Показание приемника1* V, ± 0.1 к = 1 0.10 1 0.10 Затухание: Антенна-приемник21 Lc ± 0.1 к-2 0.05 1 0.05 Коэффициент калибровки биконической антенны12* AF ± 2.0 к в 2 1.00 1 1.00 Поправки приемника: — синусоидальное напряжение4* «Viw — амплитудное соотношение5* — импульсная характеристика516Vpr — минимальный уровень шума6* 6Vnf ± 1.0 ± 1.5 ± 1.5 ± 0.5 к« 2 Равномерная То же * = 2 0.50 0.87 0.87 0.25 1 1 1 1 0.50 0.87 0.87 0.25 Рассогласование: антенна-приемник71 ДО ♦ 0.9/-1.0 U-образная 0.67 1 0.67 Поправки для биконической антенны: — частотная интерполяция коэффициента калибровки антенны131 ЙАЯ, ± 0.3 Равномерная 0.17 1 0.17 — изменения коэффициента калибровки антенны по высоте14* МЯЙ ± 0.5 То же 0.29 1 0.29 6 ГОСТ Р 51318.16.4.2-2006 Окончание табпиць/ А.4 входная величина X, Неопределенность х/Щ дБ Функция распре деления вероятностей дБ в. с/о(хЛ). дБ — разница в направленности антенны151 для измерительного расстояния 3 м ±0.0 — 0.00 1 0.00 для измерительного расстояния 10 м ±0.0 — 0.00 1 0.00 для измерительного расстояния 30 м ±0.0 — 0.00 1 0.00 — местоположение фазового центра16’ йApfl: для измерительного расстояния 3 м ±0.0 — 0.00 1 0.00 для измерительного расстояния 10 м ± 0.0 — 0.00 1 0.00 для измерительного расстояния 30 м ± 0.0 — 0.00 1 0.00 — перекрестная поляризация17‘ йАср ±0.0 — 0.00 1 0.00 — симметрия18* йЛВл) ± 0.3 Равномерная 0.17 1 0.17 Поправки для площадки: — несовершенство площадки 19> &SA ±4.0 Треугольная 1.63 1 1.63 — измерительное расстояние201 fid для. 0.17 1 0.17 3 м ±0.3 Равномерная 10 м ±0.1 То же 0.06 1 0.06 30 м ±0.0 — 0.00 1 0.00 — высота стола211 ЙЛ: для измерительного расстояния 3 м ±0.1 к — 2 0.05 1 0,05 для измерительного расстояния 10 м ±0.1 к ■ 2 0.05 1 0,05 для измерительного расстояния 30 м ±0.1 к * 2 0.05 1 0.05 Примечание — Текст сносок 11— 2>. в| _ . 121 — 21) приведен в А.5. приложение А. Расширенная неопределенность: 2 ыс(£) * 4.95 дБ — для измерительного расстояния 3 м: 2 ис(Е) = 4.94 дБ — для измерительного расстояния 10 м; 2 ыс(£) = 4.94 дБ — для измерительного расстояния 30 м. Таблица А.5 — Исходные данные для вычисления неопределенности измерений вертикально поляризованных излучаемых помех в полосе частот от 30 до 200 МГц при использовании биконической антенны на расстоянии 3.10 или 30 м входная величина Неопределенность X’. дБ Оумщия распре депения вероятностей Их,). дБ е, с, 4*,). дБ Показание приемника11 V, ±0.1 к = 1 0.10 1 0.10 Затухание: антенна-приемник2*^ ± 0.1 к* 2 0.05 1 0.05 Коэффициент калибровки биконической антен ны12» AF ±2.0 к* 2 1.00 1 1.00 Поправки приемника: — синусоидальное напряжение’** а 1.0 к* 2 0.S0 1 0.50 — амплитудное соотношение5* 6V ± 1.5 Равномерная 0.87 1 0.87 — импульсная характеристика5* 6vL, a 1.5 То же 0.87 1 0.87 — минимальный уровень шума6*»Уп, ± 0.5 * = 2 0.25 1 0.25 Рассогласование: антенна-приемник7* Ш ♦ 0.9/-1.0 U-образная 0.67 1 0.67 7 ГОСТ Р 51318.16.4.2-2006 Окончание таблицы A.S Входная величина X Неопределенность хг дБ Функция распределения вероятностей «<-»,>— ДБ с Г с( о(х^. дБ Поправки для биконической антенны: — частотная интерполяция коэффициента ка либровки антенны131 cAFf ± 0.3 Равномерная 0.17 1 0.17 — изменения коэффициента калибровки антен ны по высоте14> 6AFn ±0.3 То же 0.17 1 0.17 — разница в направленности антенны15> SA^ для измерительного расстояния 3 м * 1.0/-0.0 0.29 1 0,29 для измерительного расстояния 10 м + 1.0/-0.0 » 0.29 1 0,29 для измерительного расстояния 30 м ♦ 0.5/-0.0 0.14 1 0.14 — местоположение фазового центра16* йА^ : для измерительного расстояния 3 м ± 0.0 — 0.00 1 0.00 для измеритель
