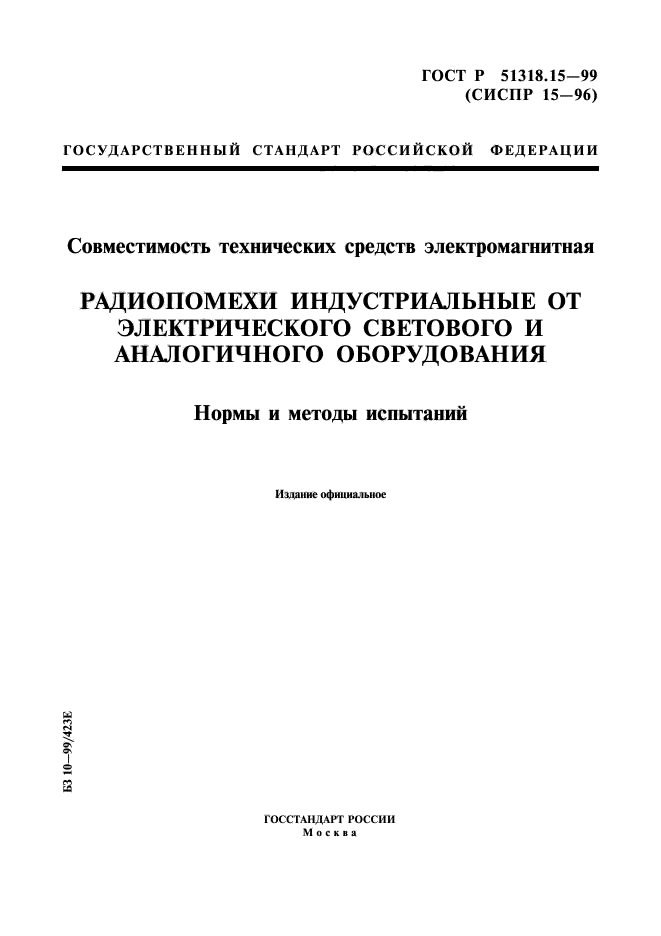

ГОСТ Р 51318.15-99 (СИСПР 15-96)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Совместимость технических средств электромагнитная

РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ ОТ ЭЛЕКТРИЧЕСКОГО СВЕТОВОГО И АНАЛОГИЧНОГО ОБОРУДОВАНИЯ

Нормы и методы испытаний

Ихданне официальное

БЗ 10—99/423Е

ГОССТАНДАРТ РОССИИ Москва

ГОСТ Р 51318.15-99 (СИСПР 15-96)

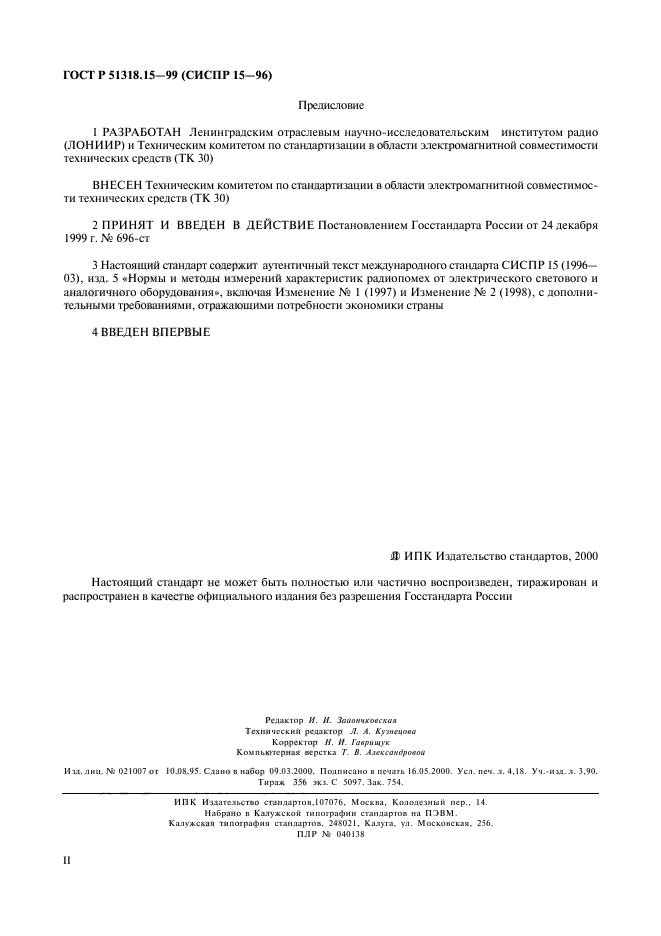

Предисловие

1 РАЗРАБОТАН Ленинградским отраслевым научно-исследовательским институтом радио (ЛОНИИР) и Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)

ВНЕСЕН Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 24 декабря 1999 г. № 696-ст

3 Настоящий стандарт содержит аутентичный текст международного стандарта СИСПР 15 (1996— 03), изд. 5 «Нормы и методы измерений характеристик радиопомех от электрического светового и аналогичного оборудования*, включая Изменение № 1 (1997) и Изменение № 2 (1998), с дополнительными требованиями, отражающими потребности экономики страны

4 ВВЕДЕН ВПЕРВЫЕ

Я,’ ИГ1К Издательство стандартов. 2000

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России

Редактор И. И. Заиончхоеская Технический релакюр Л. А, Ку тецоаа Корректор II. Н. Гаврищук Компьютерная верстка Т. В. Александровой

Им. яиц. № 021007 от 10.08.95. Сдано в набор 09.03.2000. Подписано п печать I6.0S.2000. Уел. неч. л. 4,18. Уч.-над. я. 3.90.

Тираж 356 ЭК*. С S097. Зак. 754.

И ПК Издательство стандартов. 107076. Москва. Колодезный пер.. 14. Набрано п Калужской типографии стандартов на ПЭВМ. Калужски типографии стандартов. 24S021. Калуга, ул. Московская. 256. ПЛР М 040138

ГОСТ Р 51318.15-99 (СИСПР 15-96)

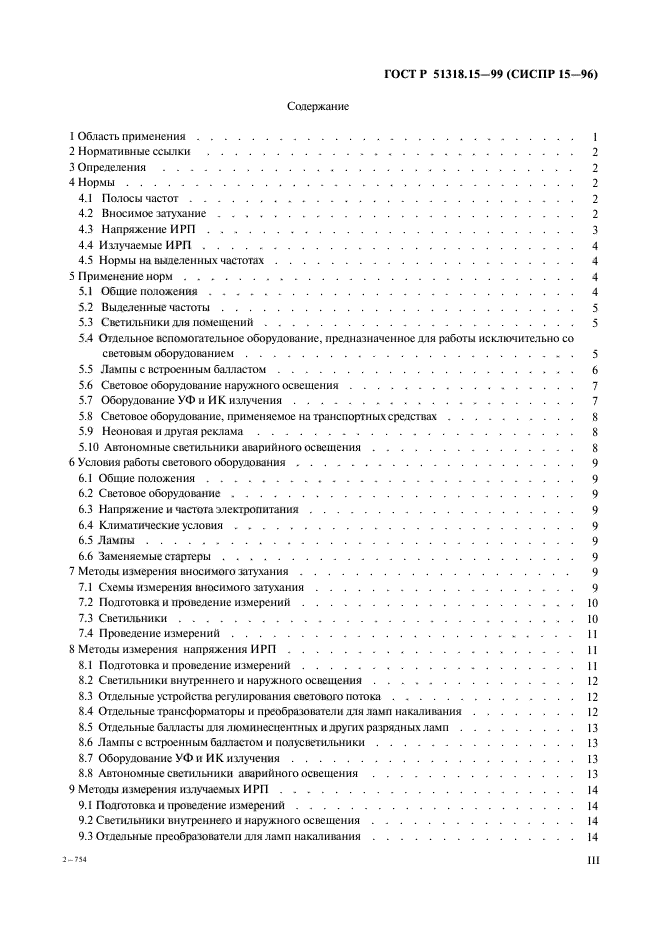

Содержание

1 Область применения……………………….

2 Нормативные ссылки………………………

3 Определения…………………………

4 Нормы……………………………

4.1 Полосы частот……………………….

4.2 Вносимое затухание……………………..

4.3 Напряжение И РП………………………

4.4 Ихтучаемые ИРП………………………

4.5 Нормы на выделенных частотах………………….

5 Применение норм………………………..

5.1 Общие положения………………………

5.2 Выделенные частоты……………………..

5.3 Светильники для помещений…………………..

5.4 Отдельное вспомогательное оборудование, предназначенное для работы исключительно со

световым оборудованием……………………

5.5 Лампы с встроенным балластом………………….

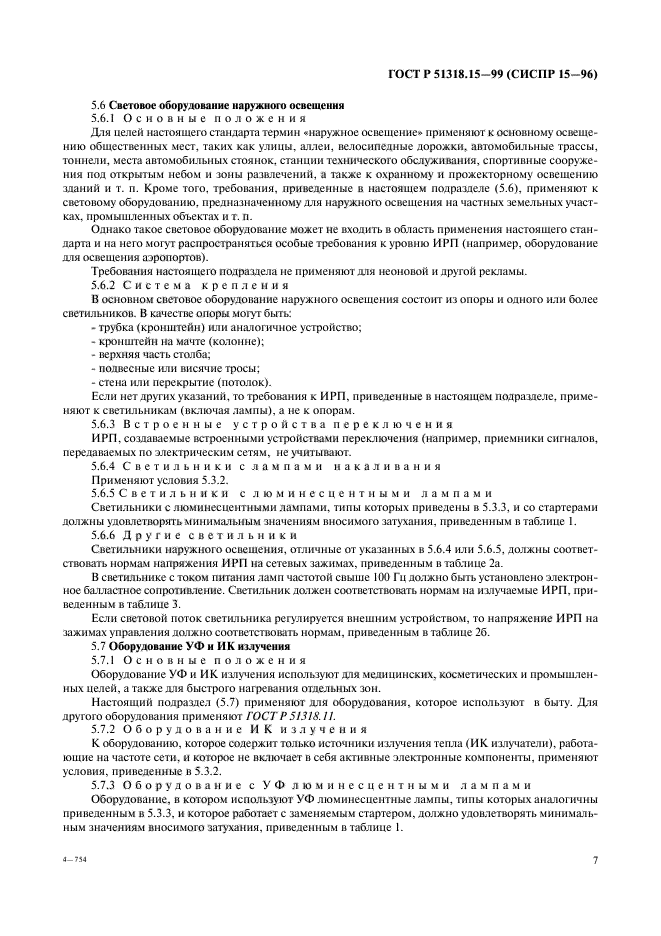

5.6 Световое оборудование наружного освещения……………..

5.7 Оборудование УФ и ИК излучения…………………

5.8 Световое оборудование, применяемое на транспортных средствах……….

5.9 Неоновая и другая реклама…………………..

5.10 Автономные светильники аварийного освещения……………

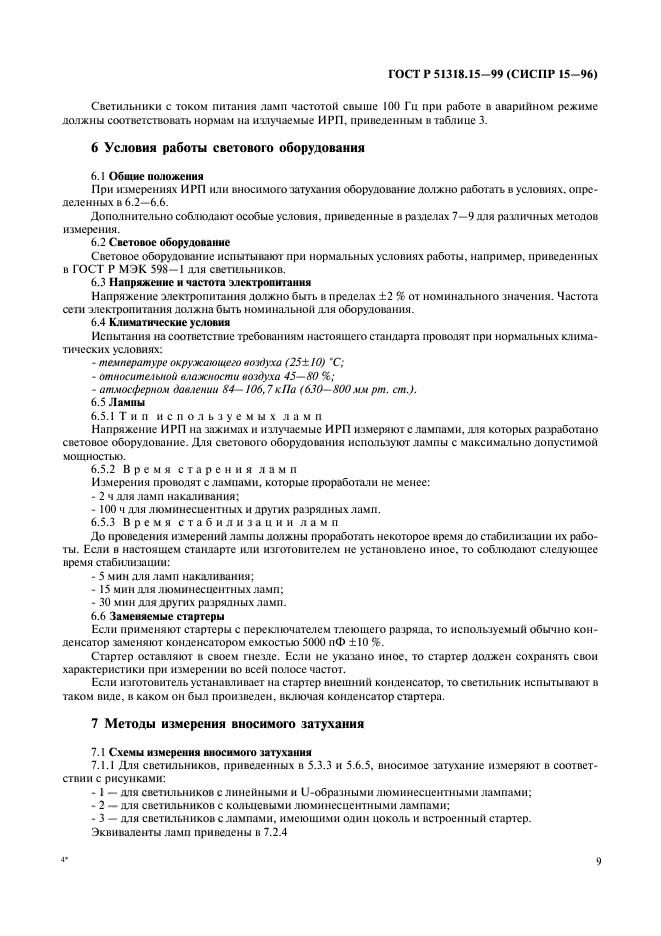

6 Условия работы светового оборудования…………………

6.1 Общие положения………………………

6.2 Световое оборудование…………………….

6.3 Напряжение и частота электропитания………………..

6.4 Климатические условия…………………….

6.5 Лампы………………………….

6.6 Заменяемые стартеры……………………..

7 Методы измерения вносимого затухания………………..

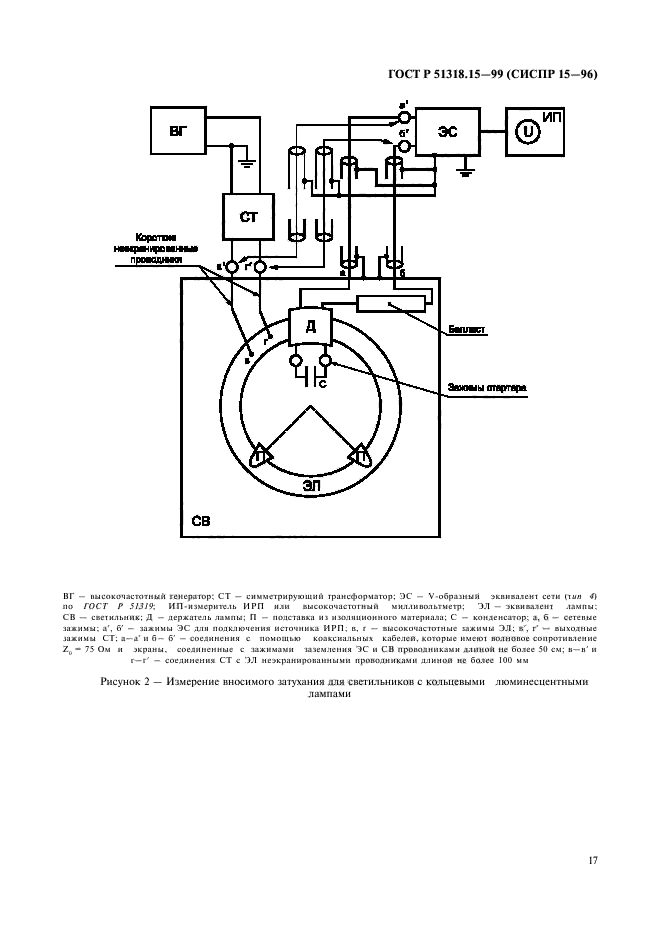

7.1 Схемы измерения вносимого затухания……………….

7.2 Подготовка и проведение измерений………………..

7.3 Светильники………………………. .

7.4 Проведение измерений…………………….

8 Методы измерения напряжения ИРП…………………

8.1 Подготовка и проведение измерений………………..

8.2 Светильники внутреннего и наружного освещения……………

8.3 Отдельные устройства регулирования светового потока…………..

8.4 Отдельные трансформаторы и преобразователи для ламп накаливания……..

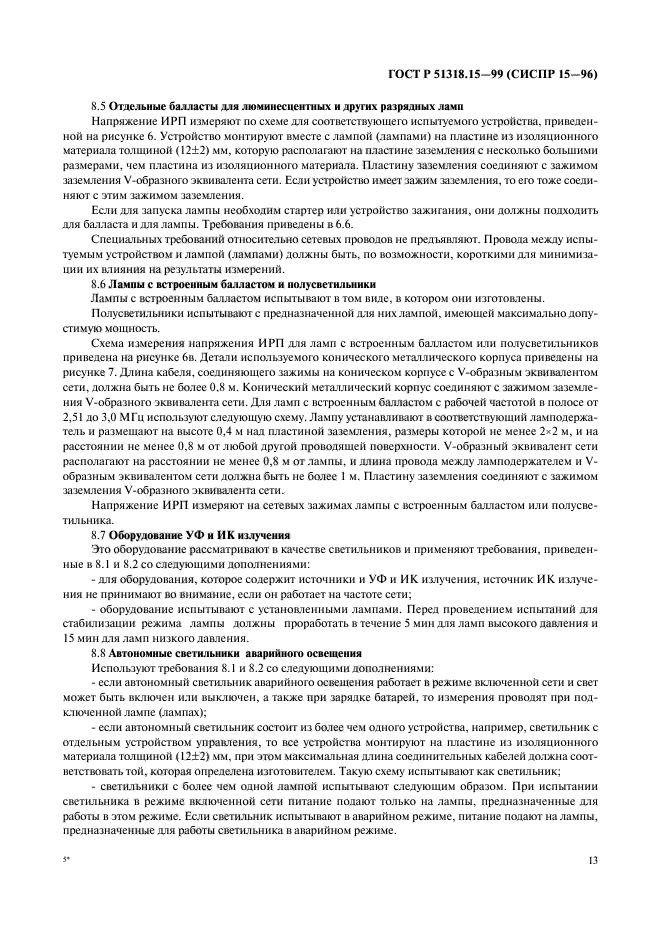

8.5 Отдельные балласты для люминесиоггных и других разрядных ламп………

8.6 Лампы с встроенным балластом и полусветильники……………

8.7 Оборудование УФ и ИК и пучения…………………

8.8 Автономные светильники аварийного освещения……………

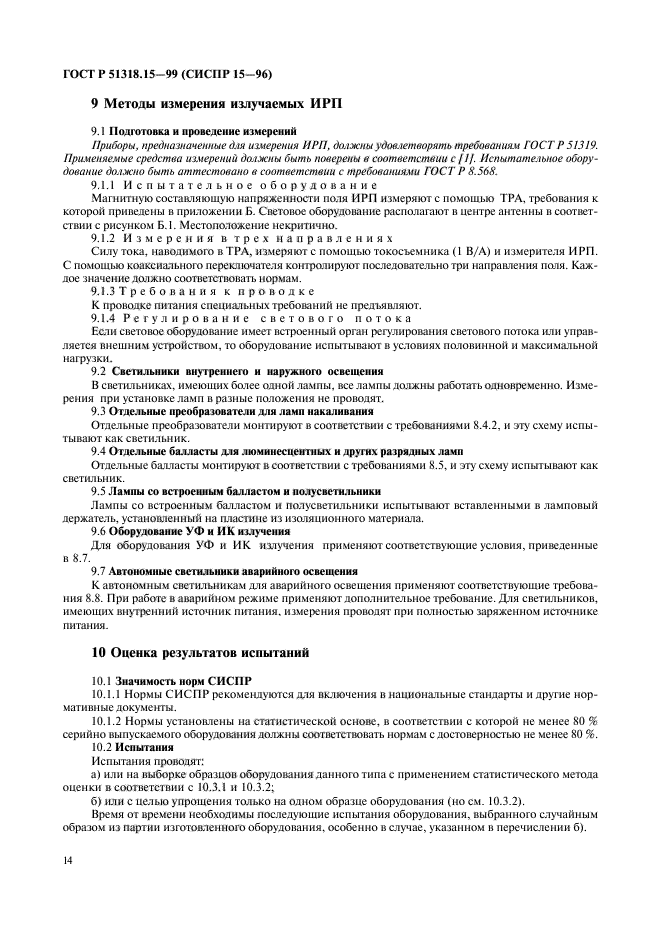

9 Методы измерения излучаемых ИРП………………….

9.1 Подготовка и проведение измерений…………………

9.2 Светильники внутреннего и наружного освещения……………

9.3 Отдельные преобразователи для ламп накаливания……………

2-754

ГОСТ Р 51318.15-99 (CHCIIP 15-96)

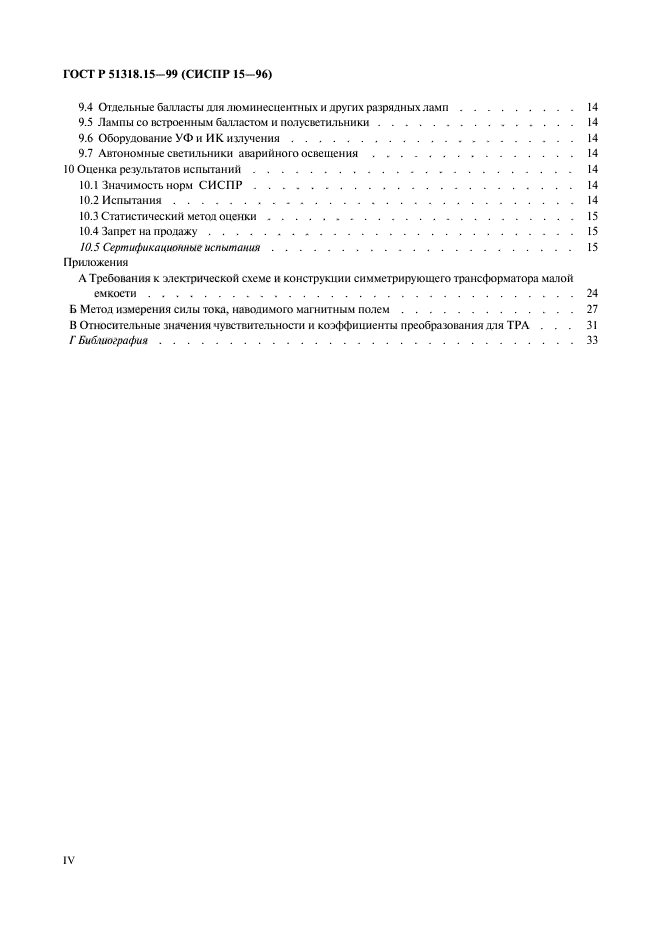

9.4 Отдельные балласты для люминесцентных и других разрядных ламп………14

9.5 Лампы со встроенным балластом и полусветильннки……………14

9.6 Оборудование УФ и И К и пучения…………………14

9.7 Автономные светильники аварийного освещения……………14

10 Оценка результатов испытаний…………………..14

10.1 Значимость норм СИСПР…………………..14

10.2 Испытания………………………..14

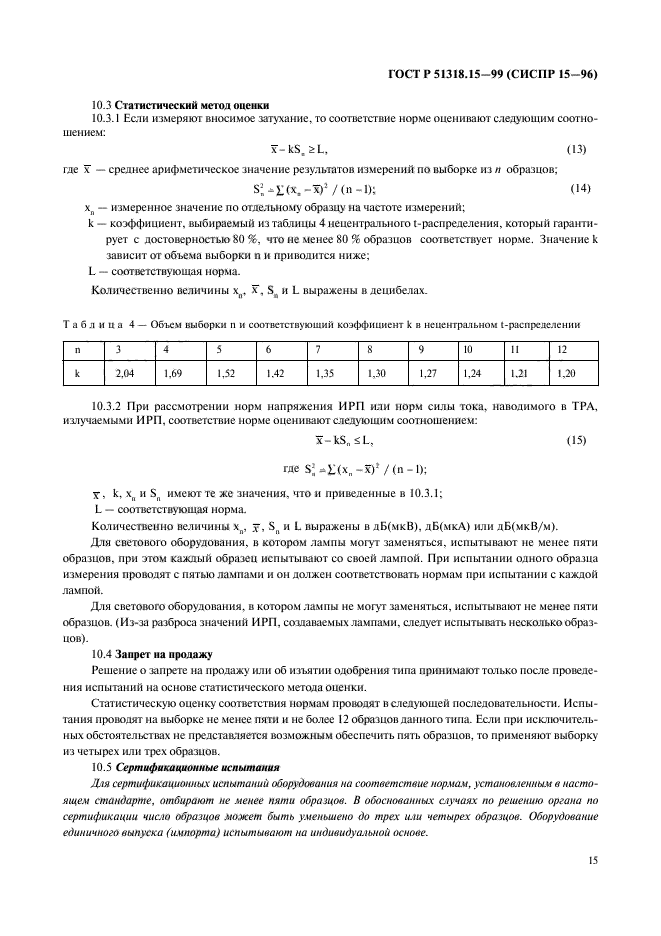

10.3 Статистический метод оценки…………………..15

10.4 Запрет на продажу………………………15

10.5 Сертификационные испытания………………….15

Приложения

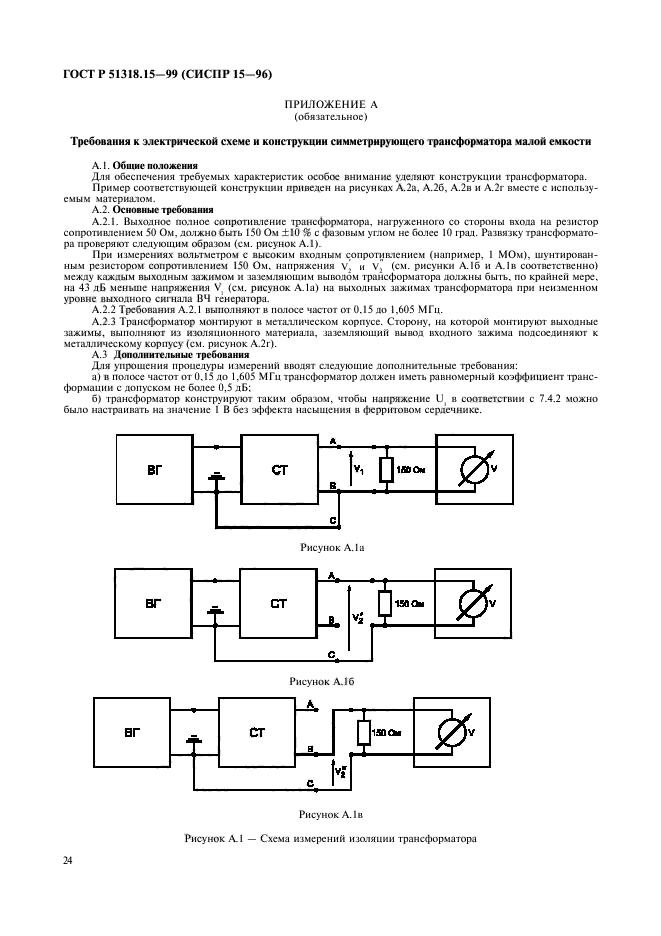

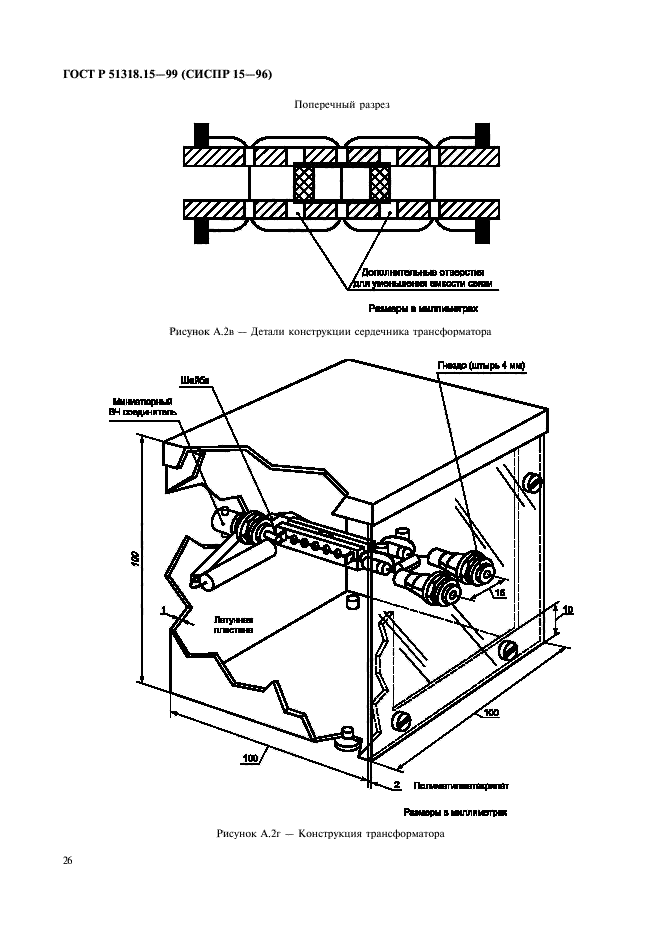

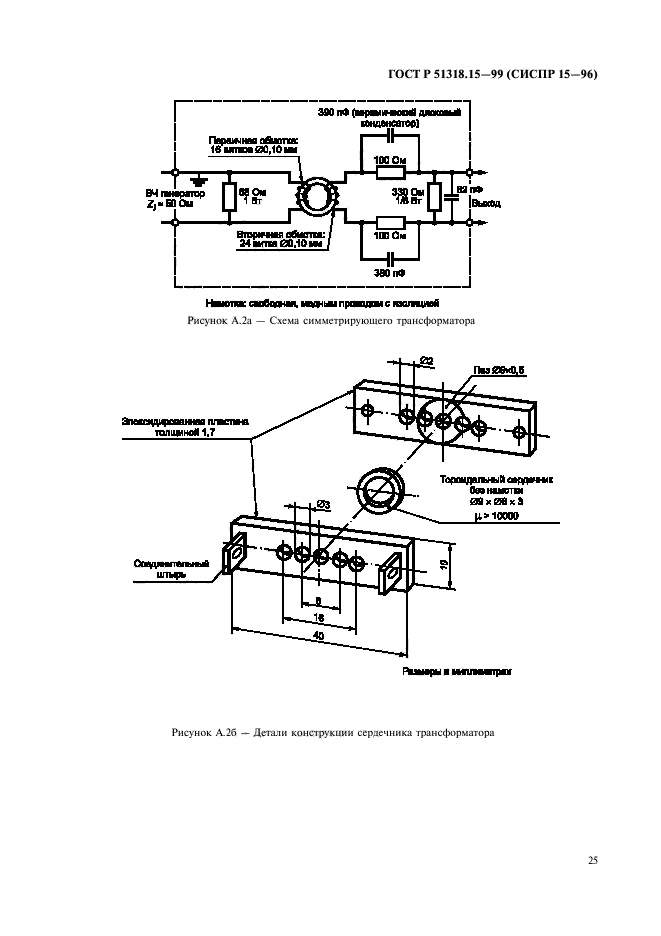

Л Требования к электрической схеме и конструкции симметрирующего трансформатора малой

емкости………………………….24

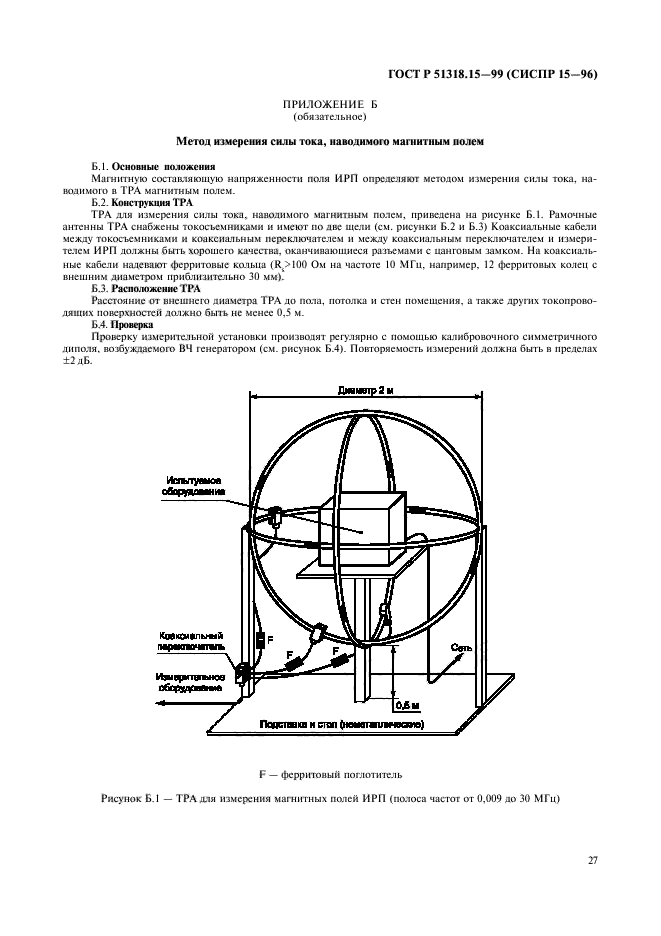

Б Метод измерения силы тока, наводимого магнитным полем………….27

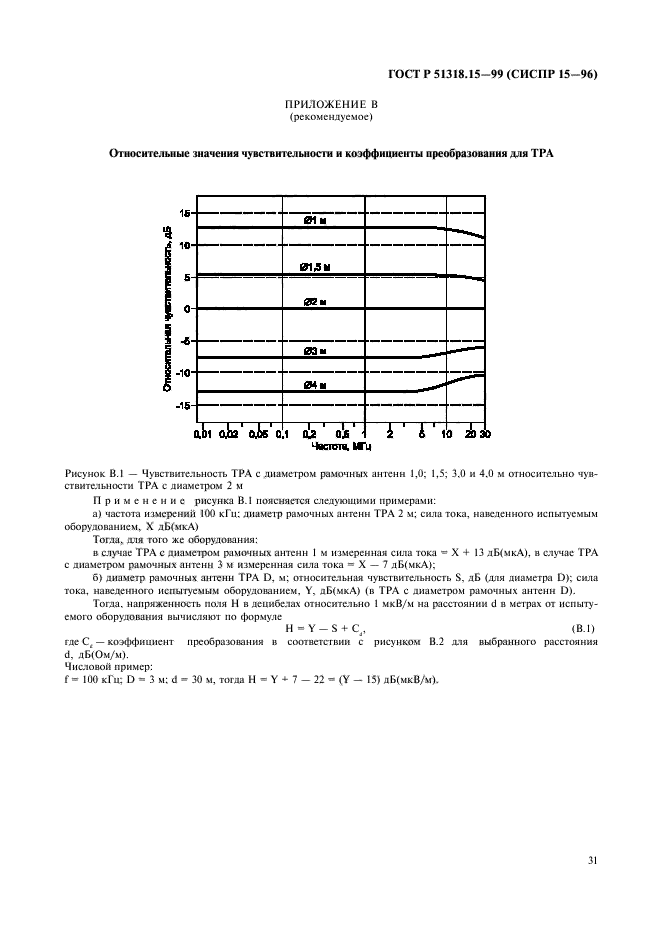

В Относительные значения чувствительности и коэффициенты преобразования для ТРА … 31

/’ Би&ъиография…………………………33

ГОСТ Р 51318.15-99 (СИСПР 15-96)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ Совместимость технических средств электромагнитная

РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ ОТ ЭЛЕКТРИЧЕСКОГО СВЕТОВОГО И АНАЛОГИЧНОГО ОБОРУДОВАНИЯ

Нормы и методы испытаний

Electromagnetic compatibility of technical equipment. Radio disturbance from electrical lighting and similar equipment. Limits and test methods

Дата введения 2001—01—01

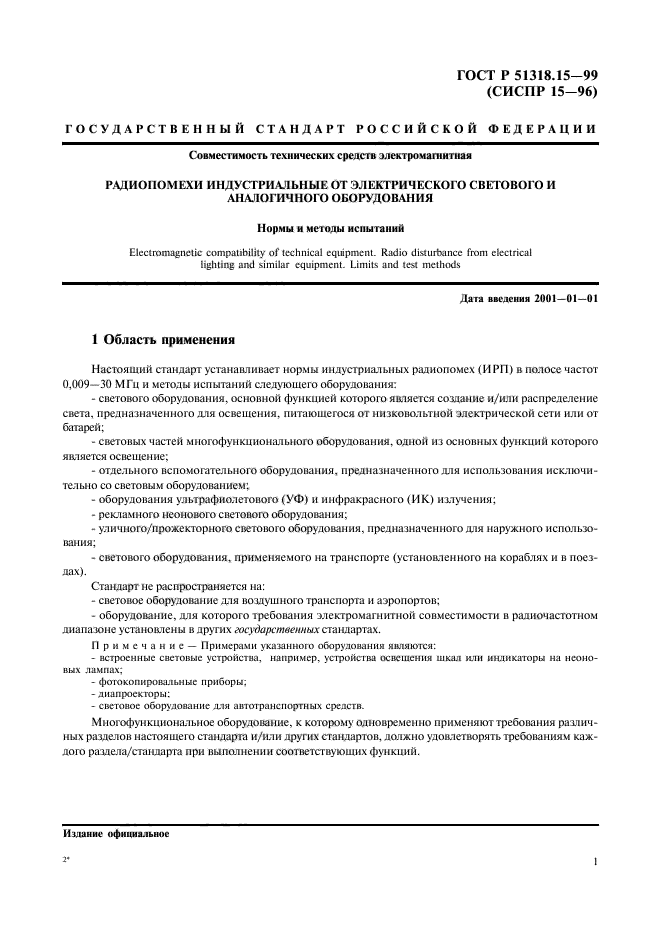

I Область применения

Настоящий стандарт устанавливает нормы индустриальных радиопомех (ИРП) в полосе частот 0,009—30 МГц и методы испытаний следующего оборудования:

— светового оборудования, основной функцией которого яатяется создание и/или распределение света, предназначенного для освещения, питающегося от низковольтной электрической сети или от батарей;

— световых частей многофункционального оборудования, одной из основных функций которого является освещение;

— отдельного вспомогательного оборудования, предназначенного для использования исключительно со световым оборудованием;

— оборудования ультрафиолетового (УФ) и инфракрасного (ИК) ихтучения;

— рекламного неонового светового оборудования;

— уличного/прожекторного светового оборудования, предназначенного для наружного использования;

— светового оборудования, применяемого на транспорте (установленного на кораблях и в поездах).

Стандарт не распространяется на:

— световое оборудование для воздушного транспорта и аэропортов;

— оборудование, для которого требования электромагнитной совместимости в радиочастотном диапазоне установлены в других государственных стандартах.

II р и м с ч а и и с — Примерами указанного оборудования являются:

— встроенные световые устройства, например, устройства освсшсния шкал или индикаторы на неоновых лампах;

— фотокопировальные приборы;

— диапроекторы:

— световое оборудование для автотранспортных средств.

Многофункциональное оборудование, к которому одновременно применяют требования различных разделов настоящего стандарта и/или других стандартов, должно удовлетворять требованиям каждого рахаела/стандарта при выполнении соответствующих функций.

Издание официальное

ГОСТ Р 51318.15-99 (СИСПР 15-96)

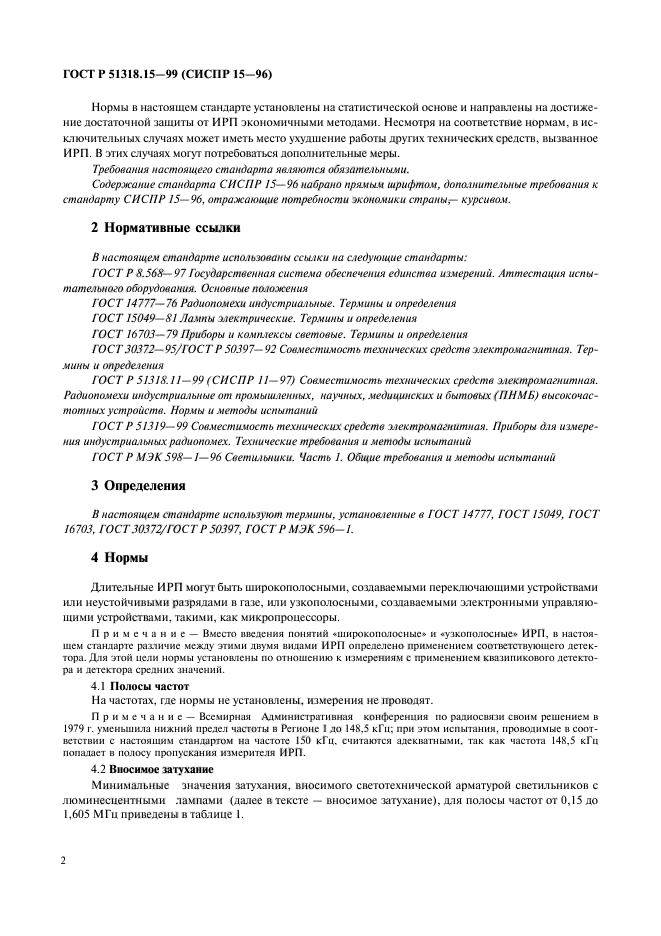

Нормы в настоящем стандарте установлены па статистической основе и направлены на достижение достаточной зашиты от ИРГ1 экономичными методами. Несмотря на соответствие нормам, в исключительных случаях может иметь место ухудшение работы других технических средств, вызванное ИРП. В этих случаях могут потребоваться дополнительные меры.

Требования настоящего стандарта являются обязательными.

Содержание стандарта СИСПР /5— 96 набрано прямы.и шрифтом, дополнительные требования к стандарту СИСПР 15— 96, отражающие потребности экономики страны,— курсивом.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 8.568— 97 Государственная система обеспечения единства измерений. Аттестация испы-тателыюго оборудования. Основные положения

ГОСТ 14777-76 Радиопомехи индустриальные. Термины и определения

ГОСТ 15049-81 Лампы электрические. Термины и определения

ГОСТ 16703-79 Приборы и комплексы световые. Термины и определения

ГОСТ30372— 95/ГОСТ Р 50397— 92 Совместимость технических средств электромагнитная. Термины и определения

ГОСТ Р 51318.11-99 (СИСПР 11—97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от промышленных, научных, медицинских и бытовых (ПНМП) высокочастотных устройств. Нормы и методы испытаний

ГОСТ Р 51319— 99 Совместимость технических средств электромагнитная. Приборы для ихчерения индустриалышх радиопомех. Технические требования и методы испытаний

ГОСТ РМЭК 598—1—96 Свепииышки. Часть 1. Общие требования и методы испытаний

3 Определения

В настоящем стандарте используют термины, установленные в ГОСТ 14777, ГОСТ 15049, ТОСТ 16703, ГОСТ30372/ГОСТР 50397, ГОСТР МЭК 596-1.

4 Нормы

Длительные ИРП могут быть широкополосными, создаваемыми переключающими устройствами или неустойчивыми разрядами в газе, или узкополосными, создаваемыми электронными управляющими устройствами, такими, как микропроцессоры.

Примечание— Вместо введения понятий «широкополосные» и «узкополосные» ИРП, в настоящем стандарте различие между этими двумя вилами ИРП определено применением соответствующего детектора. Для этой цели нормы установлены по отношению к измерениям с применением квазипиковото детектора и детектора средних значений.

4.1 Полосы частот

На частотах, где нормы не установлены, измерения не проводят.

П р и м с ч а н и с — Всемирная Алминистрагивная конференция по радиосвязи своим решением в 1979 г. уменьшила нижний предел частоты в Регионе I до 148.5 кГц; при этом испытания, проводимые в соответствии с настоящим стандартом на частоте 150 кГц. считаются адекватными, так как частота 148,5 кГц попадает в полосу пропускания измерителя ИРП.

4.2 Вносимое затухание

Минимальные значения затухания, вносимого светотехнической арматурой светильников с люминесцентными лампами (далее в тексте — вносимое затухание), для полосы частот от 0,15 до 1.605 МГц приведены в таблице 1.

ГОСТ Р 51318.15-99 (СИСИР 15-96)

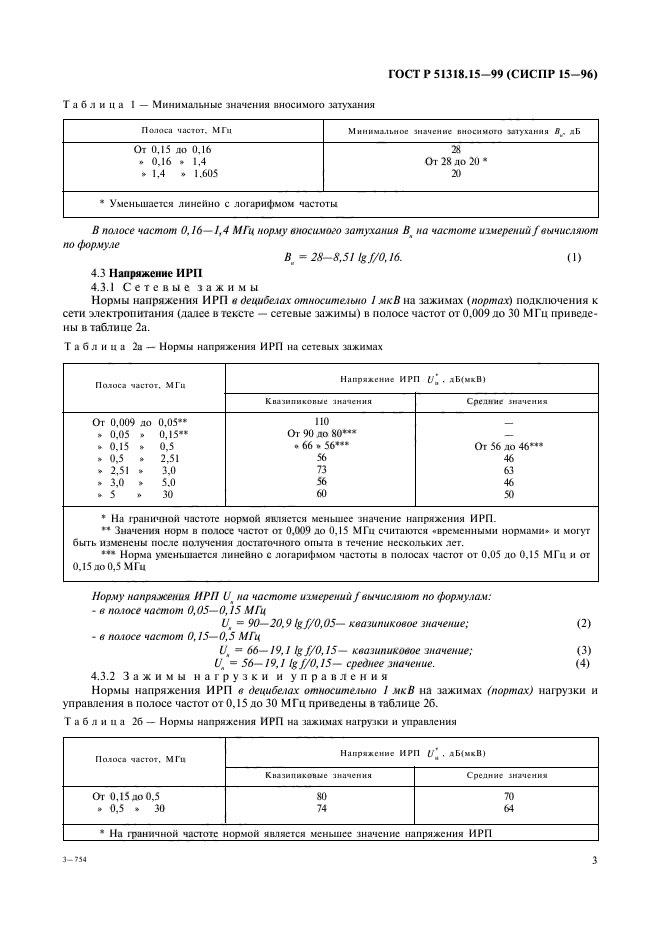

Таблица I — Минимальные значения вносимого затухания

Полоса частот. МГц	Минимальное значение вносимого жухання В_ш. дБ
От 0,15 до 0,16		28
♦ 0,16 » 1.4		От 28 до 20 *
» 1.4 * 1.605		20
* Уменьшается линейно с логарифмом частоты

В паюсе частот О,16—1,4 МГц корму вносимого затухания В на частоте измерений J вычисляют по формуле

В_и — 28—8,51 lgf/0,16. (I)

4.3 Напряжение ПРИ

4.3.1 Сетевые зажимы

Нормы напряжения ИРП в децибелах относительно 1 мкВ на зажимах (портах) подключения к сети электропитания (далее в тексте — сетевые зажимы) в полосе частот от 0.009 до 30 МГц приведены в таблице 2а.

Таблица 2а — Нормы напряжения ИРГ1 на сетевых зажимах

Полиса частот. МГц	Напряжение ИРП {/* . лБ(мкВ)
Полиса частот. МГц	Квазипиковые значения	Срелпие значения
Or 0.009 до 0.05”	ПО
* 0.05 о 0.15**	Ог 90 до 80***	—
* 0.15 * 0.5	. 66 . 56***	Or 56 до 46^м*
* 0,5 * 2.51	56	46
* 2.51 * 3.0	73	63
* 3,0 * 5.0	56	46
* 5 *30	60	SO
* На граничной частоте нормой является меньшее значение напряжения ИРП.
** Значения норм в полосе частот от 0,009 до 0,15 МГц считаются «временными нормами» и могут
быть изменены после получения достаточною опыта в течение нескольких лег.
*** Норма уменьшается линейно с логарифмом частоты в полосах часгот от 0.05 до 0,15 МГц и ог
0.15 до0.5 МГц

Норму напряжения ИРП U на частоте измерений/вычисляют по формулам:

— в полосе частот 0,05—0,15 МГц

U[ = 90—20.9IgJ/0,05— квазипиковое значение; (2)

— в паюсе частот 0,15—0,5 МГц

U\ = 66—19,1 lgf/0,15— квазипиковое значение; (3)

Ч_я = 56—19,1 lgf/0,15— среднее значение. (4)

4.3.2 Зажимы нагрузки и управления

Нормы напряжения И PH в децибелах относительно 1 мкВ на зажимах (портах) нагрузки и управления в полосе частот от 0.15 до 30 М Гц приведены в таблице 26.

Таблица 26 — Нормы напряжения ИРЛ на зажимах нагрузки и управления

	Напряжение ИРП If* . лЫмьП\|
Полоса часгот. МГц		■
	Кназиниконые значения	Средние значения
Ог 0.15 до 0.5	80	70
» 0,5 * 30	74	64
* На граничной частоте нормой является меньшее значение напряжения ИРП

3-754

ГОСТ Р 51318.15-99 (CHCIIP 15-96)

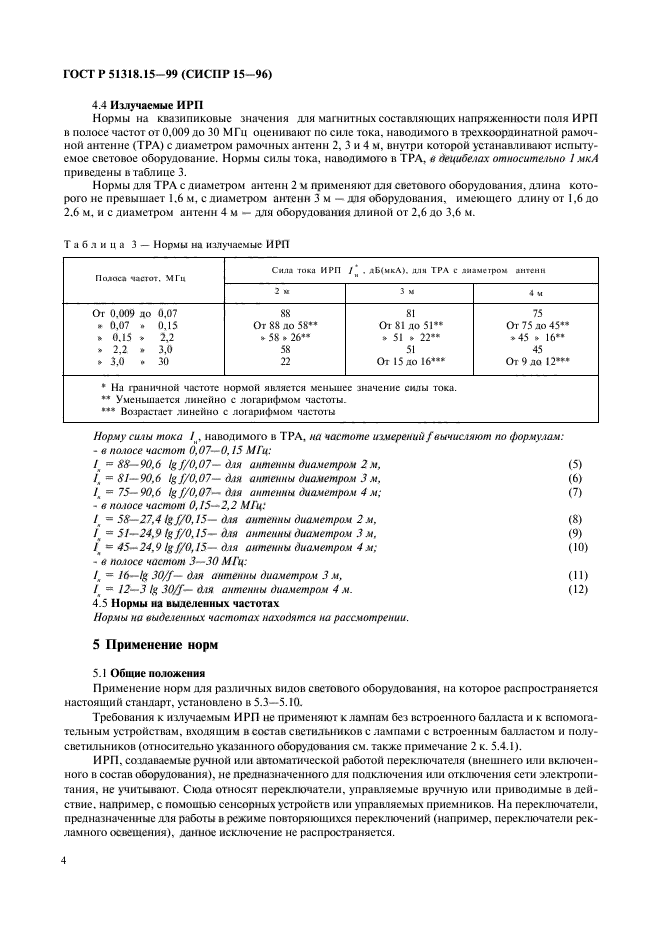

4.4 Излучаемые ИРП

Нормы на квазипиковые значения для магнитных составляющих напряженности поля ИРП в полосе частот от 0,009 до 30 МГц оценивают по силе тока, наводимого и трехкоординатной рамочной антенне (ТРЛ) с диаметром рамочных антенн 2, 3 и 4 м, внутри которой устанавливают испытуемое световое оборудование. Нормы силы тока, наводимого в ТРЛ, в децибелах относительно 1 мкА приведены в таблице 3.

Нормы для ТРЛ с диаметром антенн 2 м применяют для светового оборудования, длина которого не превышает 1.6 м, с диаметром антенн 3 м — аля оборудования, имеющего длину от 1,6 до 2.6 м. и с диаметром антенн 4м — для оборудования длиной от 2,6 до 3,6 м.

Таблица 3 — Нормы на излучаемые ИРП

Полоса частот. МГц	Сила тока ИРП / ₍ . лЬ(чкЛ). дли ТРЛ с аиамсгром антенн
	2 м	3 м	4 м
Or 0.009 ло 0,07 * 0,07 . 0,15 * 0.15 * 2,2 » 2,2 * 3,0 » 3.0 . 30	88 Ог 88 до 58»* * 58 » 26** 58 22	81 От 81 до 51** » 51 * 22” 51 От 15 до 16***	75 Or 75 до 45** 45 » 16* 45 От 9 до 12***
* На граничной частоте нормой является меньшее значение силы тока. Уменьшается линейно с логарифмом частоты. * Возрастает линейно с логарифмом частоты

Норму силы тока /₍, наводимого в ТРЛ, на частоте ихиерений/вычисляют по формулам:

— в полосе частот 0,07—0,15 МГц:

/ = 88—90,6 lg//0,07— для антенны диаметром 2 м, (5)

/, = 81—90.6 lgJ/0,07— для антенны диаметром 3м, (6)

/ = 75—90,6 lg f/0,07— для антенны диаметром 4 м; (7)

— в паюсе частот 0,15—2,2 МГц:

= 58—27,4 lg//0,15— для антенны диаметром 2 м, (8)

/₍ = 51—24,9 lgJ/0,15— для антенны диаметром 3 м, (9)

1_а = 45— 24.9 /g//0,15— для антенны диаметром 4 м; (10)

— в полосе частот 3—30 МГц:

/, = 16—lg 30/f— для антенны диаметром 3 м, (11)

/ = 12—3 tg 30//— д.гя антенны диаметром 4 м. (12)

4.5 Нормы на выделенных частотах

Нормы на выделенных частотах находятся на рассмотрении.

5 Применение норм

5.1 Общие положения

Применение норм для различных видов светового оборудования, на которое распространяется настоящий стандарт, установлено в 5.3—5.10.

Требования к ихчучаемым ИРП не применяют к лампам без встроенного балласта и к вспомогательным устройствам, входящим в состав светильников с лампами с встроенным балластом и полу-светильников (относительно указанного оборудования см. также примечание 2 к. 5.4.1).

ИРП, создаваемые ручной или автоматической работой переключателя (внешнего или включенного в сосгав оборудования), не предназначенного для подключения или отключения сети электропитания. не учитывают. Сюда относят переключатели, управляемые вручную или приводимые в действие. например, с помошью сенсорных устройств или управляемых приемников. На переключатели, предназначенные для работы в режиме повторяющихся переключений (например, переключатели рекламного освещения), данное исключение не распространяется.

ГОСТ Р 51318.15-99 (СИСПР 15-96)

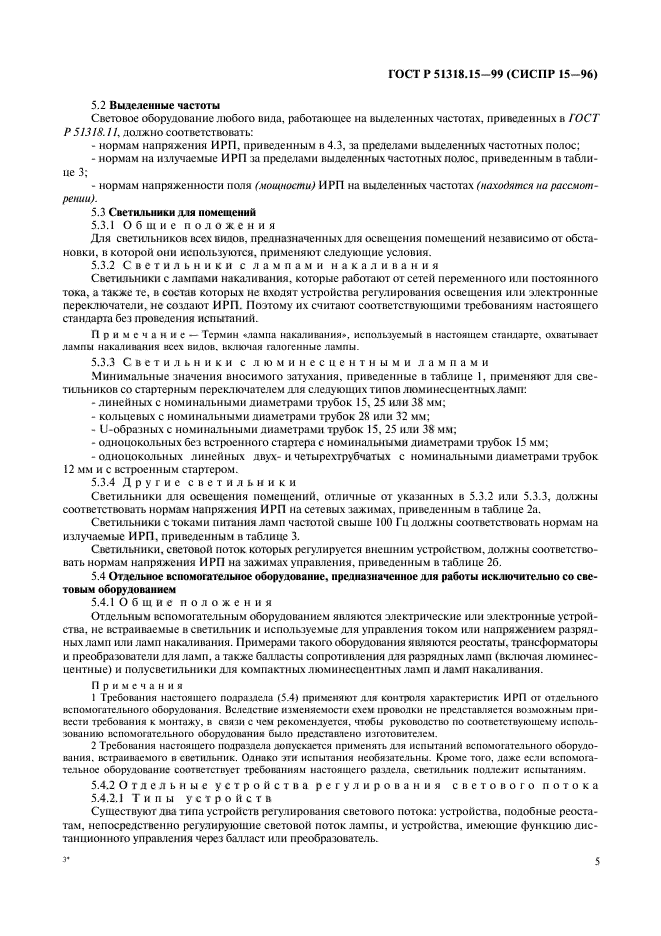

5.2 Выделенные частоты

Световое оборудование любого вида, [работающее на выделенных частотах, приведенных в ГОСТ Г 513IS. I /, должно соответствовать:

— нормам напряжения ИРП, приведенным в 4.3, за пределами выделенных частотных полос;

— нормам на излучаемые ИРП за пределами выделенных частотных полос, приведенным в таблице 3;

— нормам напряженности поля (мощности) ИРП на выделенных частотах (находятся ка рассмотрении).

5.3 Светильники для помещений

5.3.1 Общие положения

Для светильников всех видов, предназначенных для освещения помещений независимо от обстановки, в которой они используются, применяют следующие условия.

5.3.2 Светильники с лампами накаливания

Светильники с лампами накаливания, которые работают от сетей переменного или постоянного тока, а также те, в состав которых не входят устройства регулирования освещения или электронные переключатели, не создают ИРП. Поэтому их считают соответствующими требованиям настоящего стандарта без проведения испытаний.

Примечание — Термин «лампа накаливания», используемый в насгоишем стандарте, охватывает лампы накачивания всех видов, включая галогенные лампы.

5.3.3 Светильники с люминесцентными лампами

Минимальные значения вносимого затухания, приведенные в таблице I, применяют для светильников со стартерным переключателем для следующих типов люминесцентных ламп:

— линейных с номинальными диаметрами трубок 15, 25 или 38 мм;

— кольцевых с номинальньши диаметрами трубок 28 или 32 мм;

— U-образных с номинальными диаметрами трубок 15, 25 или 38 мм;

— одноцокольных без встроенного стартера с номинальными диаметрами трубок 15 мм;

— одноцокольных линейных двух-и четырехтрубчатых с номинальными диаметрами трубок 12 мм и с встроенным стартером.

5.3.4 Другие светильники

Светильники для освещения помещений, отличные от указанных в 5.3.2 или 5.3.3, должны соответствовать нормам напряжения ИРП на сетевых зажимах, приведенным в таблице 2а.

Светильники стоками питания ламп частотой свыше 100 Гц должны соответствоватьнормам на излучаемые ИРП, приведенным в таблице 3.

Светильники, световой поток которых регулируется внешним устройством, должны соответствовать нормам напряжения ИРП на зажимах управления, приведенным в таблице 26.

5.4 Отдельное вспомогательное оборудование, предназначенное для работы исключительно со световым оборудованием

5.4.(Общие положения

Отдельным вспомогательным оборудованием являются электрические или электронные устройства. не встраиваемые в светильник и используемые для управления током или напряжением разрядных ламп или ламп накаливания. Примерами такого оборудования являются реостаты, трансформаторы и преобразователи для ламп, а также балласты сопротивления для разрядных ламп (включая люминесцентные) и полусветильники для компактных люминесцентных ламп и ламп накаливания.

П р и м с ч а н и я

1 Требования настоящего подраздела (5.4) применяют для контроля характеристик ИРП or отдельного вспомогательного оборудования. Вследствие изменяемости схем проводки не представляется возможным привести требования к монтажу, в связи с чем рекомендуется, чтобы руководство по соответствующему использованию вспомогательного оборудования было представлено изготовителем.

2 Требования настоящего подраздела допускается применять для испытаний вспомогательного оборудования. встраиваемого в светильник. Однако Эти испытания необязательны. Кроме того, даже если вспомогательное оборудование соответствует требованиям настоящего раздела, светильник подлежит испытаниям.

5.4.2 Отдельные устройства регулирования светового потока

5.4.2.1 Типы устройств

Существуют два типа устройств регулирования светового потока: устройства, подобные реостатам, непосредственно регулирующие световой поток лампы, и устройства, имеющие функцию дистанционного управления через балласт или преобразователь.

з*

ГОСТ Р 51318.15-99 (СИСПР 15-96)

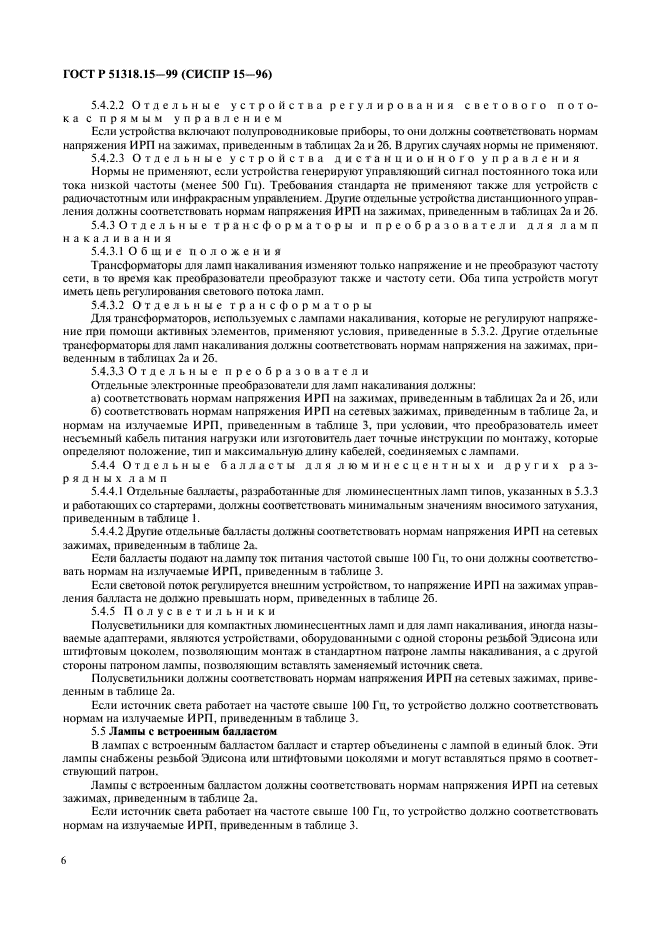

5А.2.2 Отдельные устройства регулирования светового потока с прямым управлением

Если устройства включают полупроводниковые приборы, то они должны соответствовать нормам напряжения ИРП на зажимах, приведенным в таблицах 2а и 26. В других случаях нормы не применяют.

5.4.2.3 Отдельные устройства дистан н ионного управления

Нормы не применяют, если устройства генерируют управляющий сигнал постоянного тока или

тока низкой частоты (менее 500 Гц). Требования стандарта не применяют также для устройств с радиочастотным или инфракрасным управлением. Другие отдельные устройства дистанционного управления должны соответствовать нормам напряжения ИРП на зажимах, приведенным в таблицах 2а и 26.

5.4.3 Отдельные трансформаторы и преобразователи для ламп накаливания

5.4.3.(Общие положения

Трансформаторы для ламп накаливания изменяют только напряжение и не преобразуют частоту сети, в то время как преобразователи преобразуют также и частоту сети. Оба типа устройств могут иметь цепь регулирования светового потока ламп.

5.4.3.2 Отдельные трансформаторы

Для трансформаторов, используемых с лампами накаливания, которые не регулируют напряжение при помощи активных элементов, применяют условия, приведенные в 5.3.2. Другие отдельные трансформаторы для ламп накаливания должны соответствовать нормам напряжения на зажимах, приведенным в таблицах 2а и 26.

5.4.3.3 Отдельные преобразователи

Отдельные электронные преобразователи для ламп накаливания должны:

а) соответствовать нормам напряжения ИРП на зажимах, приведенным в таблицах 2а и 26, или

б) соответствовать нормам напряжения ИРП на сетевых зажимах, приведенным в таблице 2а, и нормам на излучаемые ИРП, приведенным в таблице 3, при условии, что преобразователь имеет несъемный кабель питания нагрузки или изготовитель дает точные инструкции по монтажу, которые определяют положение, тип и максимальную длину кабелей, соединяемых с лампами.

5.4.4 Отдельные балласты для люминесцентных и других разрядных ламп

5.4.4.1 Отдельные балласты, разработанные для люминесцентных ламп типов, указанных в 5.3.3 и работающих со стартерами, должны соответствовать минимальным значениям вносимого затухания, приведенным в таблице I.

5.4.4.2 Другие отдельные балласты должны соответствовать нормам напряжения ИРП на сетевых зажимах, приведенным в таблице 2а.

Если балласты подают на лампу ток питания частотой свыше 100 Гц, то они должны соответствовать нормам на излучаемые ИРП. приведенным в таблице 3.

Если световой поток регулируется внешним устройством, то напряжение ИРП на зажимах управления балласта не должно превышать норм, приведенных в таблице 26.

5.4.5 П о л у с в е т и л ь и и к и

Полусветильники для компактных люминесцентных ламп и для ламп накаливания, иногда называемые адаптерами, являются устройствами, оборудованными с одной стороны резьбой Эдисона или штифтовым цоколем, позволяющим монтаж в стандартном патроне лампы накаливания, а с другой стороны патроном лампы, позволяющим вставлять заменяемый источник света.

Полусветильники должны соответствовать нормам напряжения ИРП на сетевых зажимах, приведенным в таблице 2а.

Если источник света работает на частоте свыше 100 Гц, то устройство должно соответствовать нормам на излучаемые ИРП, приведенным в таблице 3.

5.5 Лампы с встроенным балластом

В лампах с встроенным балластом балласт и стартер объединены с лампой в единый блок. Эти лампы снабжены резьбой Эдисона или штифтовыми цоколями и могут вставляться прямо в соответствующий патрон.

Лампы с встроенным балластом должны соответствовать нормам напряжения ИРП на сетевых зажимах, приведенным в таблице 2а.

Если источник света работает на частоте свыше 100 Гц, то устройство должно соответствовать нормам на излучаемые ИРП. приведенным в таблице 3.

ГОСТ Р 51318.15-99 (СИСПР 15-96)

5.6 Световое оборудование наружного освещения

5.6.1 Основные положения

Для целей настоящего стандарта термин «наружное освещение» применяют к основному освещению общественных мест, таких как улицы, аллеи, велосипедные дорожки, автомобильные трассы, тоннели, места автомобильных стоянок, станции технического обслуживания, спортивные сооружения под открытым небом и юны развлечений, а также к охранному и прожекторному освещению зданий и т. п. Кроме того, требования, приведенные в настоящем подразделе (5.6), применяют к световому оборудованию, предназначенному для наружного освещения на частных земельных участках. промышленных объектах и т. п.

Однако такое световое оборудование может не входить в область применения настоящего стандарта и на него могут распространяться особые требования к уровню ИРГ1 (например, оборудование для освещения аэропортов).

Требования настоящего подраздела не применяют для неоновой и другой рекламы.

5.6.2 Система крепления

В основном световое оборудование наружного освещения состоит из опоры и одного или более светильников. В качестве опоры могут быть:

— трубка (кронштейн) или аналогичное устройство;

— кронштейн на мачте (колонне);

— верхняя часть столба;

— подвесные или висячие тросы;

— стена или перекрытие (потолок).

Если нет других указаний, то требования к ИРП, приведенные в настоящем подразделе, применяют к светильникам (включая лампы), а не к опорам.

5.6.3 Встроенные устройства переключения

ИРП. создаваемые встроенными устройствами переключения (например, приемники сигналов, передаваемых по электрическим сетям, не учитывают.

5.6.4 Светильники с лампами накаливания

Применяют условия 5.3.2.

5.6.5 Светильники с люминесцентными лампами

Светильники с люминесцентными лампами, типы которых приведены в 5.3.3, и со стартерами должны удовлетворять минимальным значениям вносимого затухайия. приведенным в таблице 1.

5.6.6 Другие светильники

Светильники наружного освещения, отличные от указанных в 5.6.4 или 5.6.5, должны соответствовать нормам напряжения ИРП на сетевых зажимах, приведенным в таблице 2а.

В светильнике с током питания ламп частотой свыше 100 Гц должно быть установлено электронное балластное сопротивление. Светильник должен соответствовать нормам на излучаемые ИРП. приведенным в таблице 3.

Если световой поток светильника регулируется внешним устройством, то напряжение ИРП на зажимах управления должно соответствовать нормам, приведенным в таблице 26.

5.7 Оборудование УФ и ПК излучеиия

5.7.1 Основные положения

Оборудование УФ и И К излучения используют для медицинских, косметических и промышленных целей, а также для быстрого нагревания отдельных зон.

Настоящий подраздел (5.7) применяют для оборудования, которое используют в быту. Для другого оборудования применяют ГОСТР 5l3t8.ll.

5.7.2 Оборудование И К излучения

К оборудованию, которое содержит только источники ихлучення тепла (ИК излучатели), работающие на частоте сети, и которое не включает в себя активные электронные компоненты, применяют условия, приведенные в 5.3.2.

5.7.3 Оборудование с УФ люминесцентными лампами

Оборудование, в котором используют УФ люминесцентные лампы, типы которых аналогичны

приведенным в 5.3.3. и которое работаете заменяемым стартером, должно удовлетворять минимальным значениям вносимого затухания, приведенным в таблице 1.

а-754

ГОСТ Р 51318.15-99 (СИСПР 15-96)

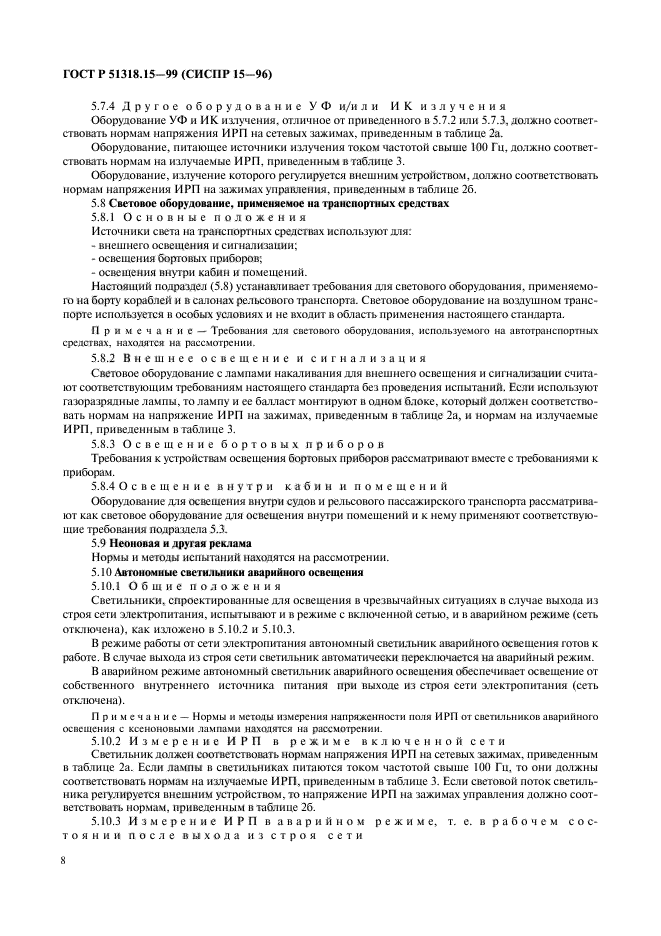

5.7.4 Другое оборудование УФ и/и ли И К и з л у ч е и и я

Оборудование УФ и И К излучения, отличное от приведенного в 5.7.2 или 5.7.3, должно соответствовать нормам напряжения ИРП на сетевых зажимах, приведенным в таблице 2а.

Оборудование, питающее источники излучения током частотой свыше 100 Гц. должно соответствовать нормам на ихзучаемые И 1*П. приведенным в таблице 3.

Оборудование, излучение которого регулируется внешним устройством, должно соответствовать нормам напряжения ИРП на зажимах управления, приведенным втаблиие 26.

5.8 Световое оборудование, применяемое на транспоршых средствах

5.8.1 Основные положения

Источники света на транспортных средствах используют для:

— внешнего освещения и сигнализации;

— освещения бортовых приборов;

— освещения внутри кабин и помещений.

Настоящий подраздел (5.8) устанавливает требования для светового оборудования, применяемого на борту кораблей и в салонах рельсового транспорта. Световое оборудование на воздушном транспорте используется в особых условиях и не входит в область применения настоящего стандарта.

Примечание — Требования для светового оборудования, используемого на автотранспортных средствах, находятся на рассмотрении.

5.8.2 Внешнее освещение и сигнализация

Световое оборудование с лампами накаливания для внешнего освещения и сигнализации считают соответствующим требованиям настоящего стандарта без проведения испытаний. Если используют газоразрядные лампы, то лампу и ее балласт монтируют в одном блоке, который должен соответствовать нормам на напряжение ИРП на зажимах, приведенным в таблице 2а, и нормам на излучаемые ИРП, приведенным в таблице 3.

5.8.3 Освещение бортовых приборов

Требования к устройствам освещения бортовых приборов рассматривают вместе с требованиями к приборам.

5.8.4 Освещение внутри кабин и помещений

Оборудование для освещения внутри судов и рельсового пассажирского транспорта рассматривают как световое оборудование для освещения внутри помещений и к нему применяют соответствующие требования подраздела 5.3.

5.9 Неоновая и другая реклама

Нормы и методы испытаний находятся на рассмотрении.

5.10 Автономные светильники аварийного освещения

5.10.1 Общие положения

Светильники, спроектированные для освещения в чрезвычайных ситуациях в случае выхода из строя сети электропитания, испытывают и в режиме с включенной сетью, и в аварийном режиме (сеть отключена), как изложено в 5.10.2 и 5.10.3.

В режиме работы от сети электропитания автономный светильник аварийного освещения готов к работе. В случае выхода из строя сети светильник автоматически переключается на аварийный режим.

В аварийном режиме автономный светильник аварийного освещения обеспечивает освещение от собственного внутреннего источника питания при выходе из строя сети электропитания (сеть отключена).

П р и м е ч а и и с — Нормы и методы измерения напряженности поля ИРП от светильников аварийного освещения с кссноновыми лампами находятся на рассмотрении.

5.10.2 Измерение ИРП в режиме включенной сети

Светильник должен соответствовать нормам напряжения ИРП на сетевых зажимах, приведенным в таблице 2а. Если лампы в светильниках питаются током частотой свыше 100 Гц. то они должны соответствовать нормам на излучаемые ИРП, приведенным в таблице 3. Ест световой поток светильника регулируется внешним устройством, то напряжение ИРП на зажимах управления должно соответствовал, нормам, приведенным в таблице 26.

5.10.3 Измерение ИРП в аварийном режиме, т. е. в рабочем состоянии после выхода из строя сети

ГОСТ Р 51318.15-99 (СИСПР 15-96)

Светильники с током питания ламп частотой свыше 100 Гц при работе в аварийном режиме должны соответствовать нормам на излучаемые ИРГ1. приведенным в таблице 3.

6 Условия работы светового оборудования

6.! Общие положения

При измерениях ИРП или вносимого затухания оборудование должно работать в условиях, определенных в 6.2—6.6.

Дополнительно соблюдают особые условия, приведенные в разделах 7—9 для различных методов измерения.

6.2 Световое оборудование

Световое оборудование испытывают при нормальных условиях работы, например, приведенных в ГОСТ Р МЭК 598-1 для светильников.

6.3 Напряжение и частота электропитания

Напряжение электропитания должно быть в пределах ±2 % от номинального значения. Частота сети электропитания должна быть номинальной для оборудования.

6.4 Климатические условия

Испытания на соответствие требованиям настоящего стандарта проводят при нормальных климатических условиях:

— температуре окружающего воздуха (25± 10) ‘С;

— относительной влажности воздуха 45—S0 %;

— атмосферном давлении 84— 106,7 к Па (630—800мм рт. ст.).

6.5 Лампы

6.5.1 Т и п используемых ламп

Напряжение ИРП на зажимах и излучаемые 11141 измеряют с лампами, для которых разработано световое оборудование. Для светового оборудования используют лампы с максимально допустимой мощностью.

6.5.2 Время старения ламп

Измерения проводят с лампами, которые проработали не менее:

-2ч для ламп накаливания;

— 100 ч для люминесцентных
