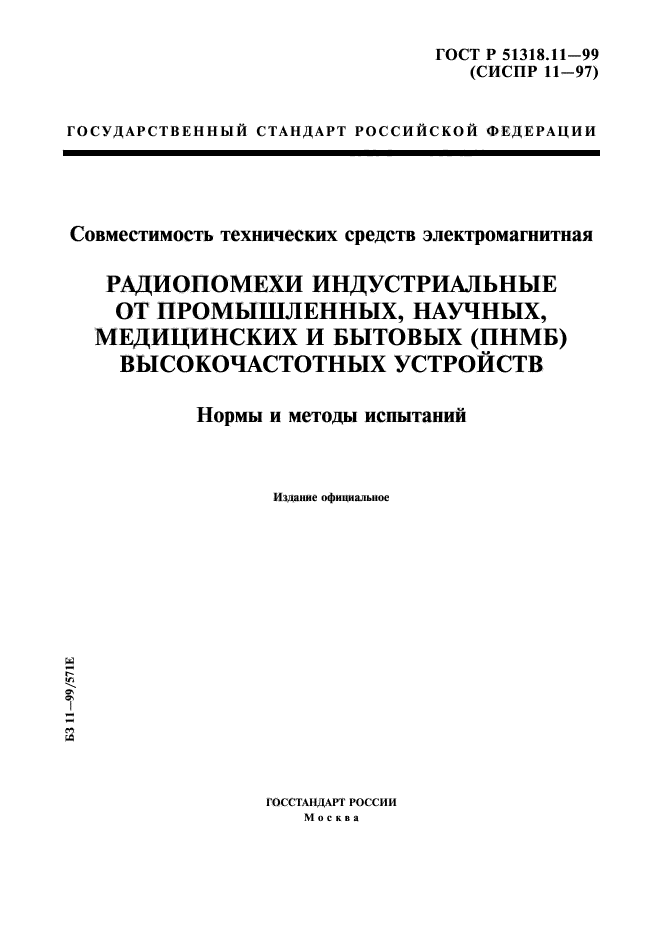

ГОСТ Р 51318.11-99

(СИСПР 11 — 97)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Совместимость технических средств электромагнитная

РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ ОТ ПРОМЫШЛЕННЫХ, НАУЧНЫХ, МЕДИЦИНСКИХ И БЫТОВЫХ (ПНМБ) ВЫСОКОЧАСТОТНЫХ УСТРОЙСТВ

Нормы и методы испытаний

Издание официальное

Госстандарт России Москва

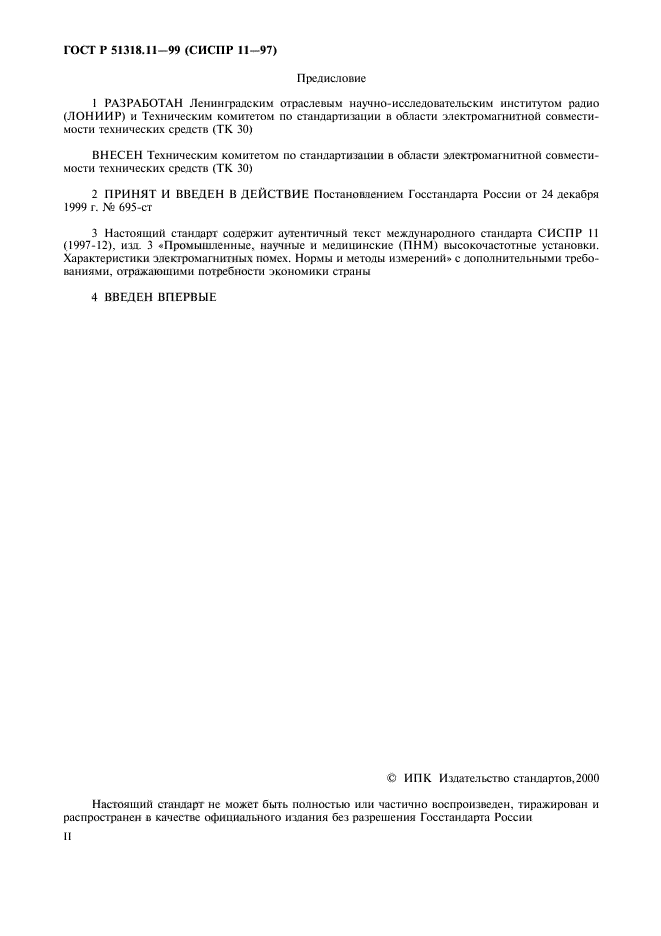

Предисловие

1 РАЗРАБОТАН Ленинградским отраслевым научно-исследовательским институтом

радио (ЛОНИИР) и Техническим комитетом по стандартизации в области

электромагнитной совместимости технических средств (ТК 30)

ВНЕСЕН Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 24 декабря 1999 г. № 790-ст

3 Настоящий стандарт содержит аутентичный текст международного стандарта

СИСПР 11 (1997-12), изд 3 “Промышленные, научные и медицинские (ПНМ)

высокочастотные устройства. Характеристики электромагнитных помех. Нормы и методы измерении” с дополнительными требованиями, отражающими потребности экономики страны

4 ВЗАМЕН ГОСТ 23450-90

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России

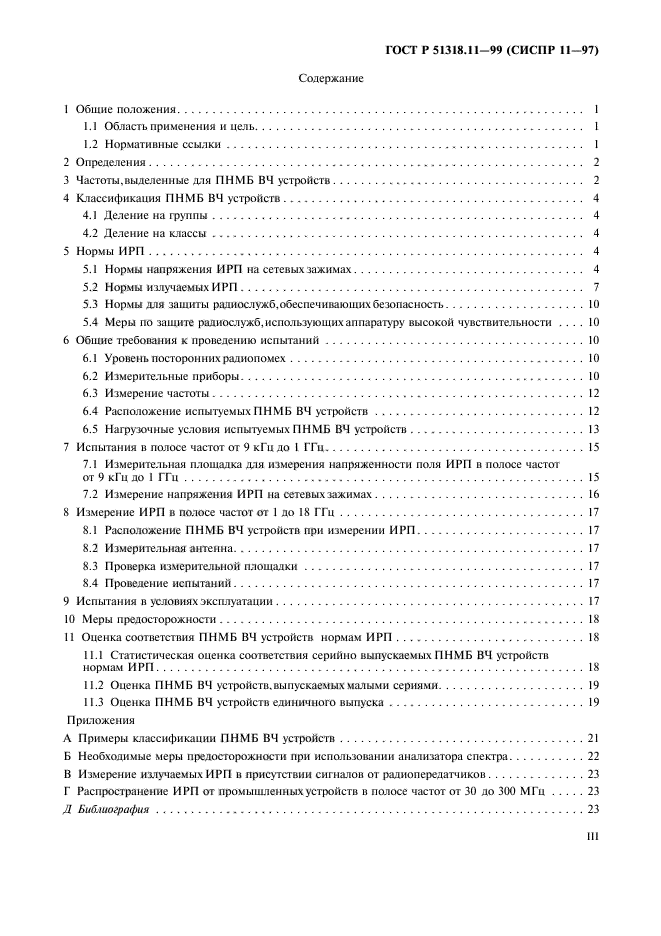

Содержание

1 Общие положения…………………………………………………………..1

1.1 Область применения и цель …………………………………………..1

1.2 Нормативные ссылки………………………………………………….1

2 Определения…………………………………………………………………2

3 Частоты, выделенные для ПНМБ ВЧ устройств………………………..2

4 Классификация ПНМБ ВЧ устройств ……………………………………4

4.1 Деление на группы………………………………………………………4

4.2 Деление на классы………………………………………………………5

5 Нормы ИРП…………………………………………………………………5

5.1 Нормы напряжения ИРП на сетевых зажимах……………………….5

5.2 Нормы излучаемых ИРП………………………………………………8

5.3 Нормы для защиты радиослужб, обеспечивающих

безопасность…………………………………………………………… 13

5.4 Меры по защите радиослужб с высокой чувствительностью……….14

6 Общие требования к проведению испытаний…………………………..14

6.1 Уровень посторонних радиопомех …………………………………..14

6.2 Измерительные приборы……………………………………………… 15

6.3 Измерение частоты……………………………………………………..16

6.4 Расположение испытуемых ПНМБ ВЧ устройств…………………..16

6.5 Нагрузочные условия испытуемых ПНМБ ВЧ устройств………….18

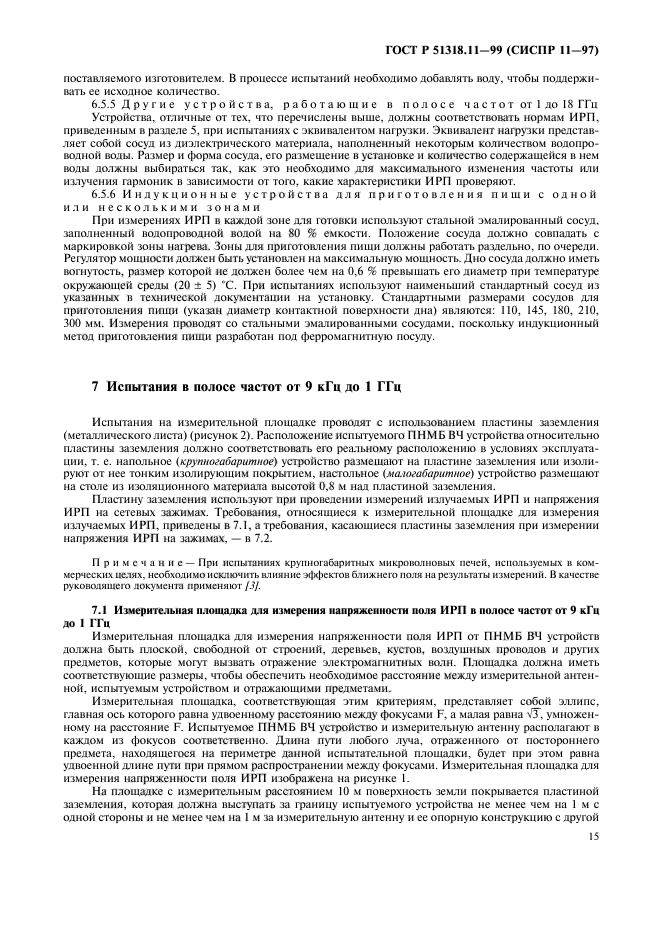

7 Испытания в полосе частот от 9 кГц до 1 ГГц …………………… 20

7.1 Измерительная площадка для измерения напряженности

поля ИРП в полосе частот от 9 кГц до 1 ГГц…………………………21

7.2 Измерение напряжения ИРП на сетевых зажимах………………22

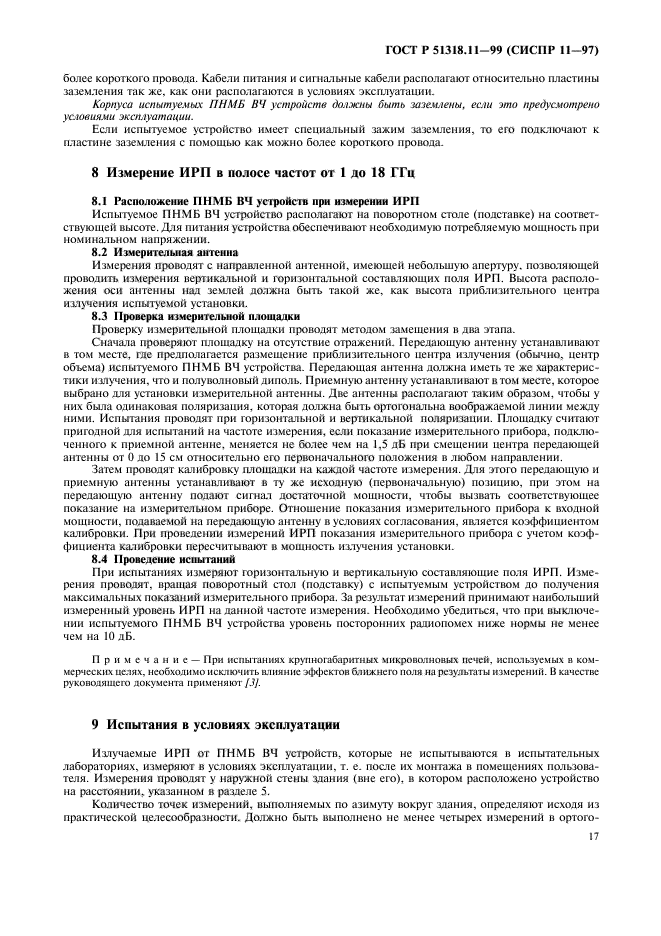

8 Измерение ИРП в полосе частот от 1 до 18 ГГц………………………23

8.1 Расположение ПНМБ ВЧ устройств при измерении ИРП………..23

8.2 Измерительная антенна………………………………………………..23

8.3 Проверка измерительной площадки…………………………………23

8.4 Проведение испытаний ……………………………………………….23

9 Испытания в условиях эксплуатации……………………………………23

10 Меры предосторожности………………………………………………….24

11 Оценка ПНМБ ВЧ устройств на соответствие нормам……………….24

11.1 Статистическая оценка серийно выпускаемых ПНМБ ВЧ устройств

на соответствие нормам ……………………………………………………24

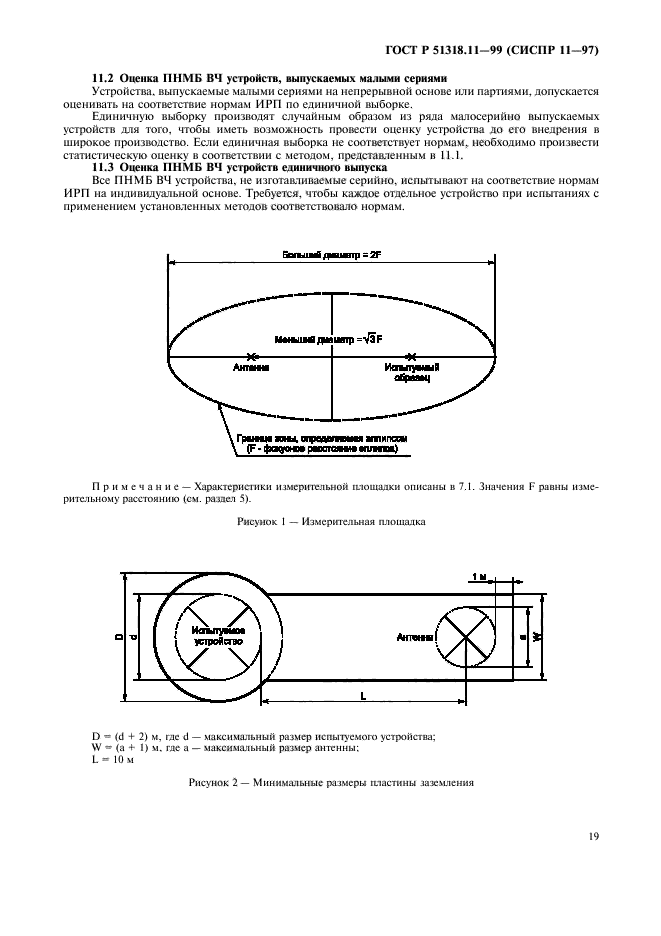

11.2 Оценка ПНМБ ВЧ устройств, выпускаемых малыми сериями 25

11.3 Оценка ПНМБ ВЧ устройств, выпускаемых единичными

экземплярами …………………………………………………………..25

Приложения

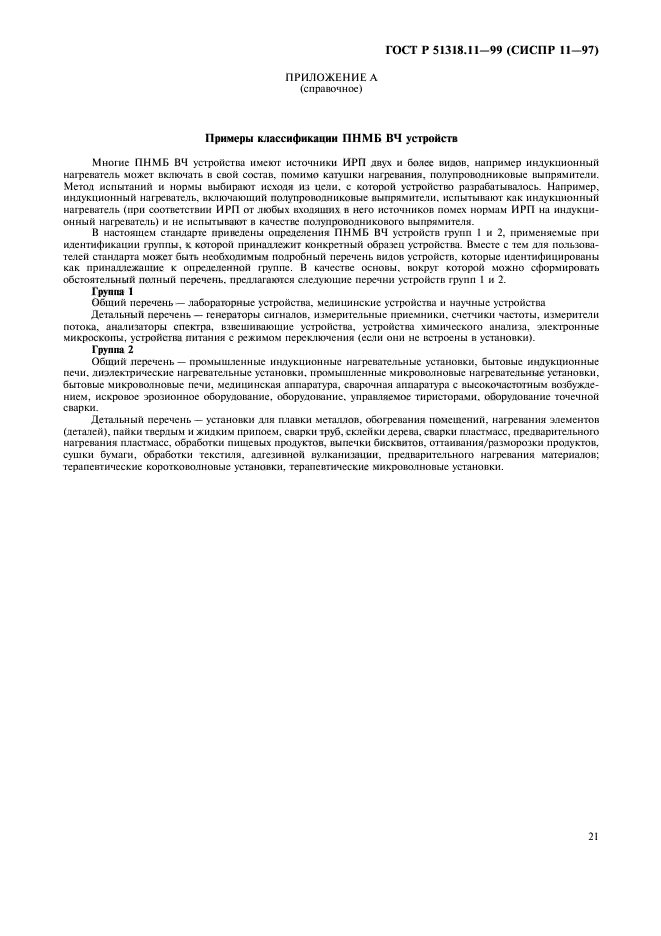

А Примеры классификации ПНМБ ВЧ устройств………………………….28

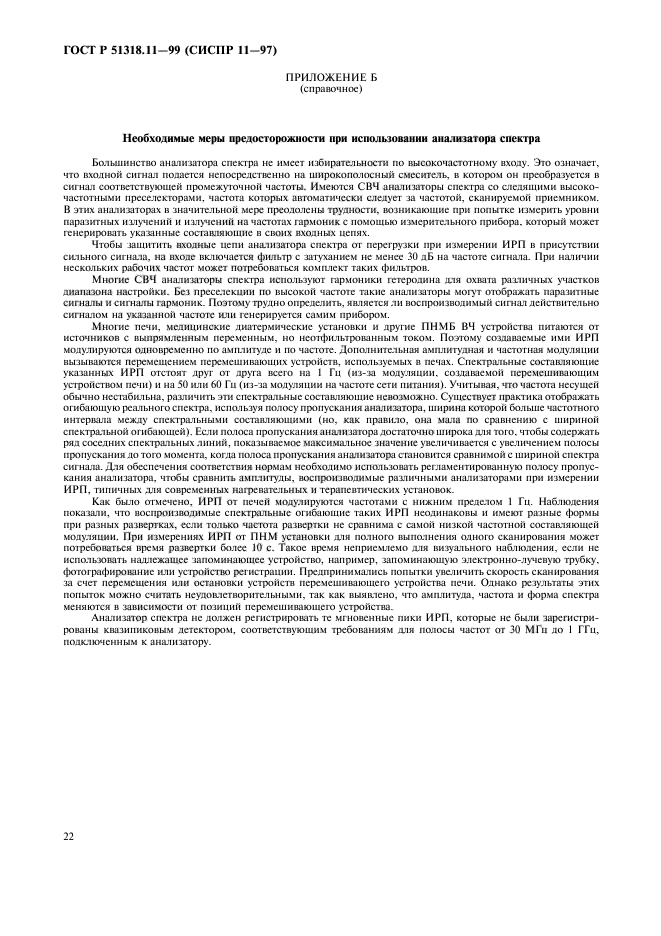

Б Необходимые меры предосторожности при использовании

анализатора спектра………………………………………………………29

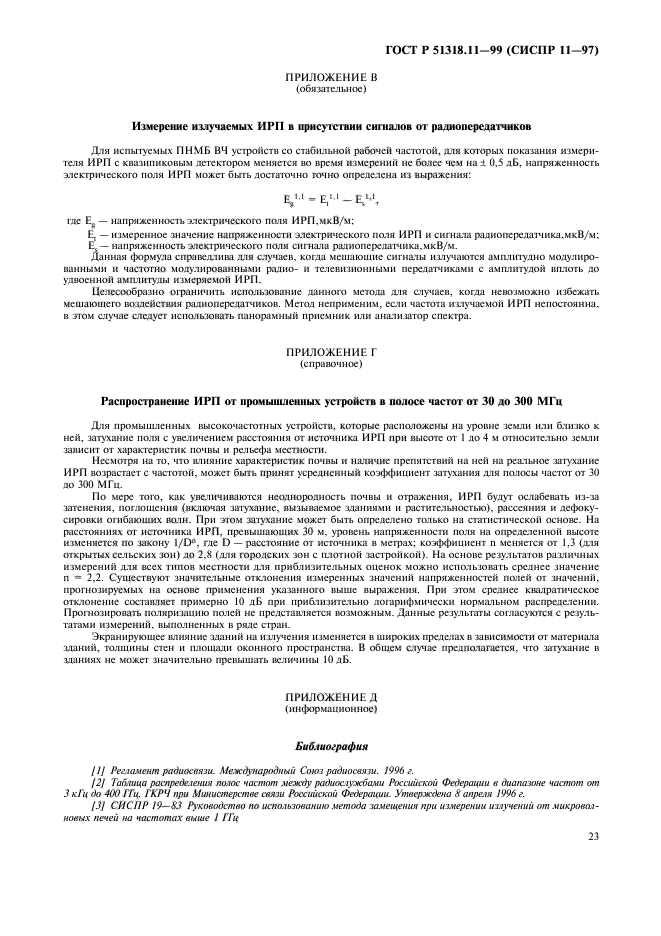

В Измерение излучаемых ИРП в присутствии сигналов

от радиопередатчиков…………………………………………………….31

Г Распространение ИРП от промышленных устройств в полосе

частот от 30 до 300 МГц………………………………………………….32

Д Библиография…………………………………………………………………….33

ГОСТ Р 51318.11-99 (СИСПР 11-97) ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Совместимость технических средств электромагнитная РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ ОТ ПРОМЫШЛЕННЫХ, НАУЧНЫХ, МЕДИЦИНСКИХ И БЫТОВЫХ (ПНМБ) ВЫСОКОЧАСТОТНЫХ УСТРОЙСТВ

Нормы и методы испытаний

Electromagnetic compatibility of technical equipment.

Radio disturbance from industrial, scientific, medical and domestic (ISMD) radio-freguency equipment. Limits and test methods

Дата введения 2001-07-01

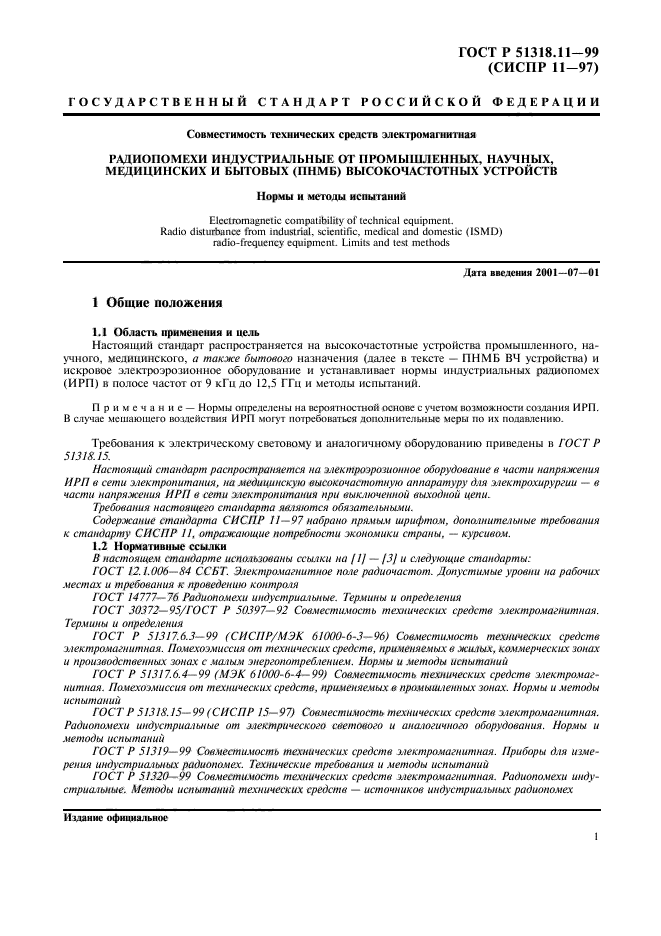

1 Общие положения

1.1 Область применения и цель

Настоящий стандарт распространяется на высокочастотные устройства промышленного, научного, медицинского, а также бытового назначений (далее в тексте — ПНМБ ВЧ устройства) и искровое электроэрозионное оборудование и устанавливает нормы индустриальных радиопомех (ИРП) в полосе частот от 9 кГц до 12,5 ГГц и методы испытаний.

Примечание — Нормы определены на вероятностной основе с учетом возможности создания ИРП. В случае мешающего воздействия ИРП могут потребоваться дополнительные меры по их подавлению.

Требования к электрическому световому и аналогичному оборудованию приведены в ГОСТР 51318.15.

Настоящий стандарт распространяется на электроэрозионное оборудование в части напряжения ИРП в сети электропитания, на медицинскую высокочастотную аппаратуру для электрохирургии — в части напряжения ИРП в сети электропитания при выключенной выходной цепи.

Требования настоящего стандарта являются обязательными.

Содержание стандарта СИСПР 11-97 набрано прямым шрифтом, дополнительные требования с стандарту СИСПР 11, отражающие потребности экономики страны, -курсивом.

1.2 Нормативные ссылки

В настоящем стандарте использованы ссылки на [ 1 ] — [ 3 ] и следующие стандарты:

ГОСТ 12.1.006-84 ССБТ. Электромагнитное поле радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля.

ГОСТ 14777-76. Радиопомехи индустриальные. Термины и определения.

ГОСТ 30372-95 / ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения

ГОСТ Р 51317.6.3 — 99 (СИСПР/МЭК 61000-6-3-96) Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым

энергопотреблением. Нормы и методы испытаний

ГОСТ Р 51317.6.4 — 99 (МЭК 61000-6-4-99) Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний

ГОСТ Р 51318.15 — 99 (СИСПР 15-97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от электрического светового и аналогичного оборудования. Нормы и методы испытаний

ГОСТ Р 51319 — 99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний

ГОСТ Р 51320 — 99 Совместимость технических средств электромагнитная. Методы испытаний технических средств — источников индустриальных радиопомех

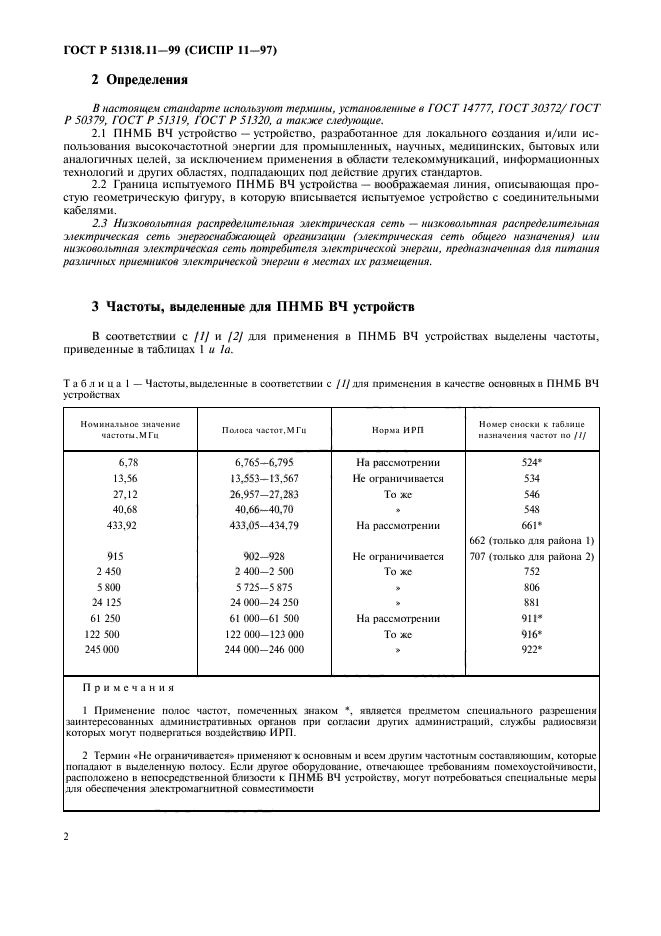

2 Определения

В настоящем стандарте используют термины, установленные в ГОСТ 14777, ГОСТ 30372 /ГОСТР 50379, ГОСТР 51319, ГОСТР 51320, а также следующие.

2.1 ПНМБ ВЧ устройство — устройство, разработанное для локального создания и/или использования высокочастотной энергии для промышленных, научных, медицинских, бытовых или аналогичных целей, за исключением применения в области телекоммуникаций, информационных технологий и других областях, подпадающих под действие других стандартов.

2.2 Граница испытуемого ПНМБ ВЧ устройства — воображаемая линия, описывающая простую геометрическую фигуру, в которую вписывается испытуемое устройство с соединительными кабелями.

2.3 Низковольтная распределительная электрическая сеть — низковольтная распределительная электрическая сеть энергоснабжающей организации (электрическая сеть общего назначения) или низковольтная электрическая сеть потребителя электрической энергии, предназначенные для питания различных приемников электрической энергии в местах их размещения

3 Частоты, выделенные для ПНМБ ВЧ устройств

В соответствии с [ 1 ] и [ 2 ] для применения в ПНМБ ВЧ устройствах выделены частоты, приведенные в таблицах 1 и 1а.

Таблица 1 — Частоты, выделенные в соответствии с [ 1 ] для применения в качестве

Номинальное значение частоты, МГц	Полоса частот, МГц	Норма ИРП	Номер сноски к таблице назначения частот по [ 1 ]
6,78	6,765 — 6,795	На рассмотрении	524 *
13,56	13,553 — 13,567	Не ограничивается	534
27,12	26.957 — 27, 283	То же	546
40,68	40,66 — 40,70	-//-	548
433,92	433,05 — 434,79	На рассмотрении	661*

Окончание таблицы 1

Номинальное значение частоты, МГц

Полоса частот, МГц

Норма ИРП

Номер сноски к таблице назначения частот по [ 1 ]

915	902 — 928
2 450	2 400 — 2 500
5 800	5 725 — 5 875
24 125	24 000 — 24 250
61 250	61 000 — 61 500
122 500	122 000 — 123 000
245 000	244 000 — 246 000

Не ограничивается То же -//—//На рассмотрении То же -//-

662 (только для района 1) 707 (только для района 2) 752 806 881 911*

916*

922*

Примечания

1 Применение полос частот, помеченных знаком*, является предметом

специального разрешения заинтересованных административных органов при согласии других администраций, службы радиосвязи которых могут подвергаться воздействию ИРП.

2 Термин “не ограничивается” применяют к основным и всем другим частотным

составляющим, которые попадают в выделенную полосу. Если другое оборудование, отвечающее требованиям помехоустойчивости, расположено в непосрественной близости к ПНМБ ВЧ устройству, могут потребоваться специальные меры для обеспечения

электромагнитной совместимости._

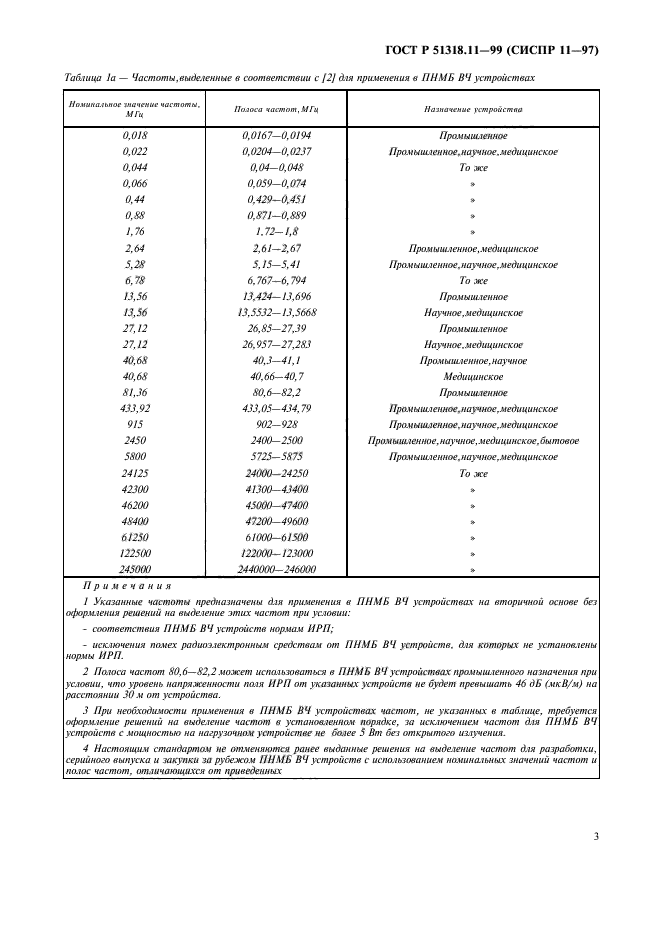

Таблица 1а — Частоты, выделенные в соответствии с [ 2 ] для применения в ПНМБ ВЧ устройствах

Номинальное значение частоты, МГц	Полоса частот, МГц	Назачение устройства
0,018	0,0167-0,0194	Промышленное
0,022	0,0204-0,0237	Промышленное, научное, медицинское
0,044	0,04-0,048	То же
0,066	0,059-0,074	-//-
0,44	0,429-0,451	-//-
0,88	0,871-0,889	-//-
1,76	1.72-1.8	-//-
2,64	2, 61-2,67	Промышленное, медицинское
5,28	5,15-5,41	Промышленное, научное, медицинское
6,78	6,767-6,794	То же
13,56	13,424-13,696	Промышленное
13,56	13,5532-13,5668	Научное, медицинское
27,12	26,85-27,39	Промышленное
27,12	26,957-27,283	Научное, медицинское
40,68	40,3-41,1	Промышленное, научное
40,68	40,66-40,7	Медицинское
81,36	80,6-82,2	Промышленное
433,92	433,05-434,79	Промышленное, научное, медицинское

ГОСТ Р 51318.11-99 (СИСПР 11-97) Окончание таблицы 1а

Номинальное значение частоты, МГц	Полоса частот, МГц	Назначение устройства
915	902-928	Промышленное, научное, медицинское
2450	2400-2500	Промышленное, научное, медицинское, бытовое
5800	5725-5875	Промышленное, научное, медицинское
24125	24000-24250	То же
42300	41300-43400	-//-
46200	45000-47400	-//-
48400	47200-49600	-//-
61250	61000-61500	-//-
122500	122000-123000	-//-
245000	244000-246000	-//-

Примечания

1 Указанные частоты предназначены для применения в ПНМБ ВЧ устройствах на вторичной основе без оформления решений на выделение этих частот при условии:

— соответствия ПНМБ ВЧ устройств нормам ИРП;

— исключения помех радиоэлектронным средствам от ПНМБ ВЧ устройств, для которых не установлены нормы ИРП.

2 Полоса частот 80,6 — 82,2 может использоваться в ПНМБ ВЧ устройствах промышленного назначения при условии, что напряженность поля ИРП от указанных устройств не будет превышать 46 дБ относительно 1 мкВ/м на расстоянии 30 м от устройства.

3 При необходимости применения в ПНМБ ВЧ устройствах частот, не указанных в таблице, требуется оформление пешений на выделение частот в установленном порядке, за исключением частот для ПНМБ ВЧ устройств с мощностью на нагрузочном устройстве не более 5 Вт без открыиого излучения

4 Настоящим стандартом не отменяются ранее выданные решения на

выделение частот для разработки, серийного выпуска и закупки за рубежом ПНМБ ВЧ устройств с использованием номинальных значений частот и полос частот, отличающихся от приведенных_

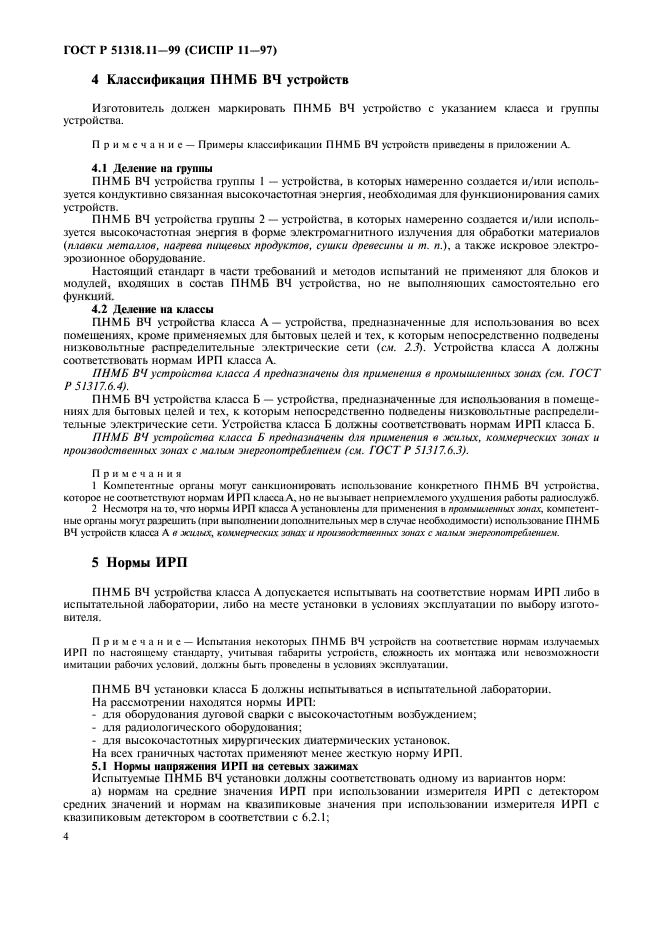

4 Классификация ПНМБ ВЧ устройств

Изготовитель должен маркировать ПНМБ ВЧ устройство с указанием класса и группы устройства.

Примечание — Примеры классификации ПНМБ ВЧ устройств приведены в

приложении А.

4.1 Деление на группы

ПНМБ ВЧ устройства группы 1 — устройства, в которых намеренно создается и/или используется кондуктивно связанная высокочастотная энергия, необходимая для функционирования самих устройств.

ПНМБ ВЧ устройства группы 2 — устройства, в которых намеренно создается и/или используется высокочастотная энергия в форме электромагнитного излучения для обработки материалов (плавки металлов, нагревания пищевых продуктов, сушки древесины и т.п.), а также искровое электроэрозионное оборудование.

Настоящий стандарт в части требований и методов испытаний не применяют для блоков и модулей, входящих в состав ПНМБ ВЧ устройства, но не выполняющих самостоятельно его функций.

4.2 Деление на классы

ПНМБ ВЧ устройства класса А — устройства, предназначенные для использования во всех помещениях, кроме применяемых для бытовых целей и тех, к которым непосредственно подведены низковольтные распределительные электрические сети (см. 2.3). Устройства класса А должны соответствовать нормам ИРП класса А.

ПНМБ ВЧ устройства класса А предназначены для применения в промышленных зонах (см. ГОСТ Р 51317.6.4).

ПНМБ ВЧ устройства класса Б — устройства, предназначенные для использования в помещениях для бытовых целей и тех, к которым непосредственно подведены низковольтные распределительные электрические сети. Устройства класса Б должны соответствовать нормам ИРП класса Б.

ПНМБ ВЧ устройства класса Б предназначены для применения в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением (см. ГОСТ Р 51317.6.3).

Примечания

1 Компетентные органы могут санкционировать использование конкретного ПНМБ ВЧ устройства, которое не соответствуют нормам ИРП класса А, но не вызывает неприемлемого ухудшения работы радиослужб.

2 Несмотря на то, что нормы ИРП класса А установлены для промышленных зон, компетентные органы могут разрешить (при выполнении дополнительных мер в случае необходимости) использование ПНМБ ВЧ устройств класса А в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением

5 Нормы ИРП

ПНМБ ВЧ устройства класса А допускается испытывать либо в испытательной лаборатории, либо на месте установки в условиях эксплуатации по выбору изготовителя. Примечание — Испытания некоторых ПНМБ ВЧ устройств на соответствие нормам излучаемых ИРП по настоящему стандарту, учитывая габариты устройств, сложность их монтажа или невозможности имитации рабочих условий, должны быть проведены в условиях эксплуатации.

ПНМ установки класса Б должны испытываться в испытательной лаборатории.

На рассмотрении находятся нормы ИРП:

— для оборудования дуговой сварки с высокочастотным возбуждением;

— для радиологического оборудования; для высокочастотных хирургических диатермических установок.

На всех граничных частотах применяют менее жесткую норму ИРП.

5.1 Нормы напряжения ИРП на сетевых зажимах

Испытуемые ПНМ установки должны соответствовать одному из вариантов норм:

а) нормам на средние значения при использовании измерителя ИРП с детектором средних значений и нормам на квазипиковые значения при использовании измерителя ИРП с квазипиковым детектором в соответствии с 6.2;

б) нормам на средние значения при использовании измерителя ИРП с квазипиковым детектором в соответствии с 6.2.

Нормы напряжения ИРП на зажимах линий управления и синнализации находятся на рассмотрении.

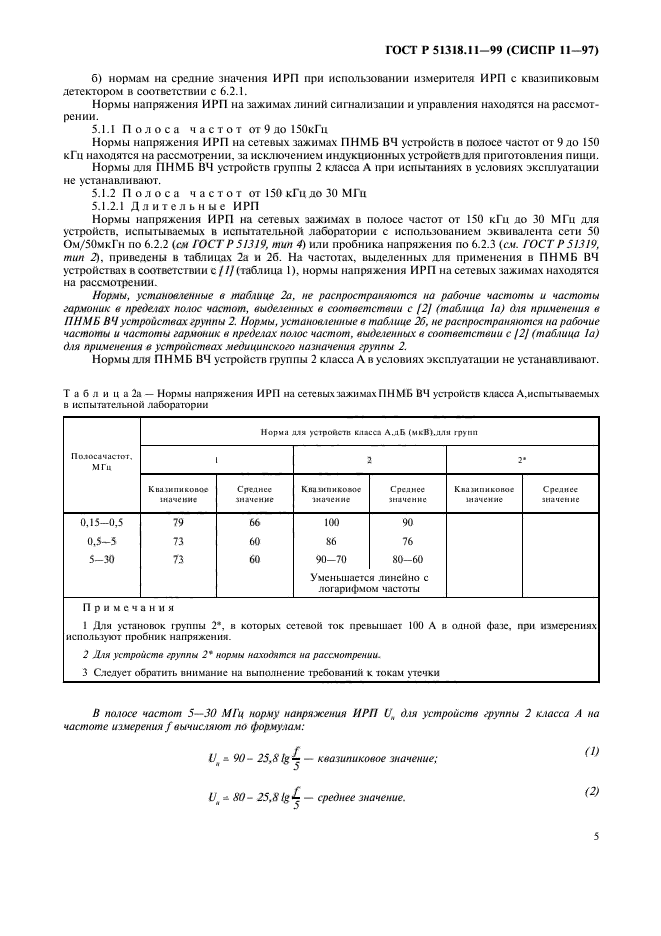

5.1.1 Полоса частот от 9 до 150 кГц

Нормы напряжения ИРП на сетевых зажимах ПНМБ ВЧ устройств в полосе частот от 9 до 150 кГц находятся на рассмотрении, за исключением индукционных устройств для приготовления пищи.

Нормы для ПНМБ ВЧ устройств группы 2 класса А при испытаниях в условиях эксплуатации не устанавливают.

5.1.2 Полоса частот от 150 кГц до 30 МГц

5.1.2.1 Длительные ИРП

Нормы напряжения ИРП на сетевых зажимах в полосе частот от 150 кГц до 30 МГц для устройств, испытываемых в испытательной лаборатории с использованием эквивалента сети 50 Ом/50 мкГн по 6.2.2 (см. ГОСТР 51319, тип 4) или пробника напряжения по 6.2.3 (см. ГОСТ Р 51319, тип 2), приведены в таблицах 2а и 2б. На частотах, выделенных для применения в ПНМБ ВЧ устройствах в соответствии с [ 1 ] (таблица 1), нормы напряжения ИРП на сетевых зажимах находятся на рассмотрении.

Нормы, установленные в таблице 2а, не распространяются на рабочие частоты и частоты гармоник в пределах полос частот, выделенных в соответствии с [ 2 ] (таблица 1а) для применения в ПНМБ ВЧ устройствах группы 2. Нормы, установленные в таблице 2б, не распространяются на рабочие частоты и частоты гармоник в пределах полос частот, выделенных в соответствии с [ 2 ] ( таблица 1а) для применения в

устройствах медицинского назначения группы 2.

Нормы для ПНМБ ВЧ устройств группы 2 класса А в условиях эксплуатации не устанавливают.

Таблица 2а — Нормы напряжения ИРП на сетевых зажимах устройств класса А, испытываемых в испытательной лаборатории

Полоса частот, МГц	Норма для устройств класса А, дБ (мкВ), для групп
	1		2		2*
	Квазипиковое Значение	Среднее Значение	Квазипиковое Значение	Среднее значение	Квазипиковое значение	Среднее значение
0,15 — 0,5	79	66	100	90
0,5 — 5	73	60	86	76
5 — 30	73	60	90 80 Уменьшается линейно с логарифмом частоты до 70 60
Примечания 1 Для устройств группы 2, в которых сетевой ток превышает 100 А в одной фазе, при измерениях используют пробник напряжения. 2 Для устройств группы 2 нормы находятся на рассмотрении 3 Следует обратить внимание на выполнение требований к токам утечки.

В полосе частот 5 — 30 МГц норму напряжения ИРП и_н для установок группы 2 класса А на частоте измерения f вычисляют по формулам:

ин = 90 — 25,8 lg—— — квазипиковое значение; ( 1 )

ин = 80 — 25,8 lg—— — среднее значение. ( 2)

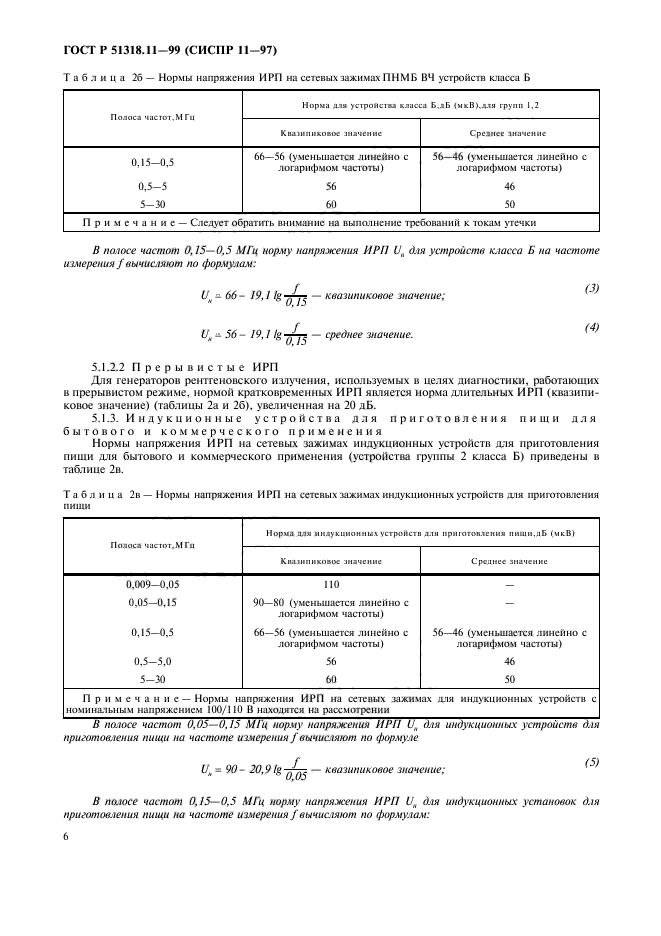

Таблица 2б — Нормы напряжения ИРП на сетевых зажимах устройств класса Б

Полоса частот, МГц	Норма для устройств класса Б, дБ (мкВ), для групп 1, 2
Полоса частот, МГц	Квазипиковое значение	Среднее значение
0,15 — 0,5	66 Уменьшается линейно с логарифмом частоты до 56	56 Уменьшается линейно с логарифмом частоты до 46
0,5 — 5	56	46
5 — 30	60	50
Примечание — Следует обратить внимание на выполнение требований к токам утечки

В полосе частот 0,15 — 0,5 МГц норму напряжения ИРП и_н для установок класса Б на частоте измерения f вычисляют по формулам:

ин = 66 — 19,1 lg —— — квазипиковое значение; ( 3 )

0,15

ин = 56 —19,1 lg —— — среднее значение. (4 )

0,15

5.1.2.2 Прерывистые ИРП

Для генераторов рентгеновского излучения, используемых в целях диагностики, работающих в прерывистом режиме, нормой кратковременных ИРП является норма длительных ИРП (квазипиковое значение) (таблицы 2а и 2б), увеличенная на 20 дБ.

5.1.3 Индукционные устройства для приготовления пищи для бытового и коммерческого применения

Нормы напряжения ИРП на сетевых зажимах индукционных устройств для приготовления пищи для бытового и коммерческого применения (установки группы 2 класса Б) приведены в таблице 2в.

Полоса частот, МГц	Норма для индукционных устройств для приготовления пищи, дБ (мкВ)
Полоса частот, МГц	Квазипиковое значение	Среднее значение
0,009 — 0,05	110	—
0,05 — 0,15	90 Уменьшается линейно с логарифмом частоты до 80	—
0,15 — 0,5	66 Уменьшается линейно с логарифмом частоты до 56	56 Уменьшается линейно с логарифмом частоты до 46
0,5 — 5,0	56	46
5 — 30	60	50
Примечание — Нормы напряжения ИРП на сетевых зажимах индукционных устройств с номинальным напряжением 100 / 110 В находятся на рассмотрении

В полосе частот 0,05 — 0,15 МГц норму напряжения ИРП и_н для индукционных устройств для приготовления пищи на частоте измерения f вычисляют по формулам:

ин = 90 — 20,9 lg————(квазипиковое значение). ( 5 )

0,05

В полосе частот 0,15 — 0,5 МГц норму напряжения ИРП и_н для для индукционных устройств для приготовления пищи на частоте измерения f вычисляют по формулам:

ин = 66 — 19,1 lg—— — квазипиковое значение; ( 6 )

0,15

ин = 56 — 19,1 lg—— — среднее значение. ( 7)

0,15

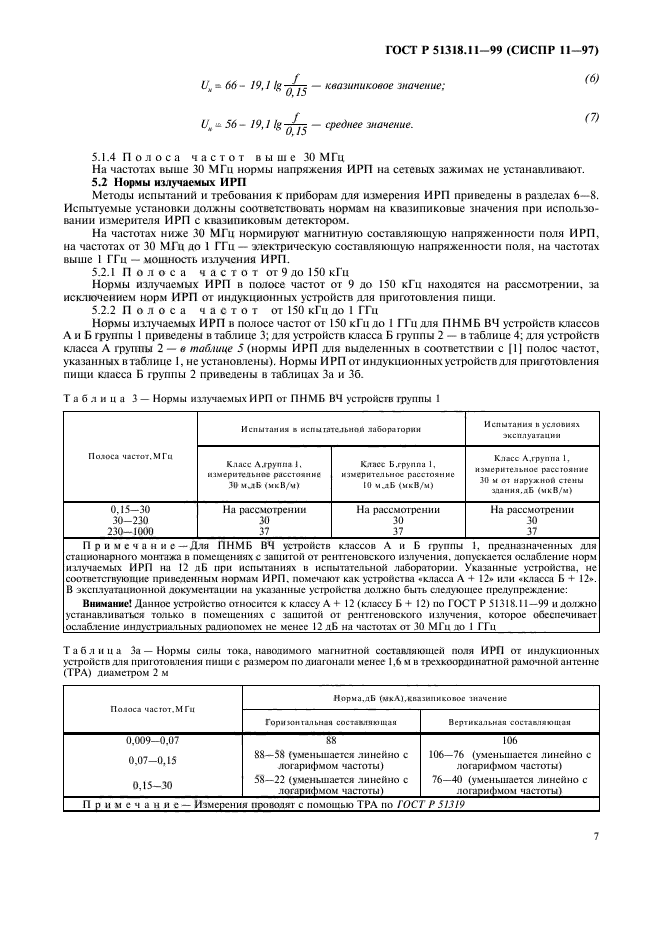

5.1.4 Полоса частот выше 30 МГц

На частотах выше 30 МГц нормы напряжения ИРП на сетевых зажимах не устанавливают.

5.2 Нормы излучаемых ИРП

Методы измерений и требования к приборам для измерения ИРП приведены в разделах 6 — 8. Испытуемые устройства должны соответствовать нормам на квазипиковые значения при использовании измерителя ИРП с квазипиковым детектором.

На частотах ниже 30 МГц нормируют магнитную составляющую напряженности поля ИРП, на частотах от 30 МГц до 1 ГГц — электрическую составляющую напряженности поля, на частотах выше 1 ГГц — мощность излучения ИРП.

5.2.1 Полоса частот от 9 до 150 кГц

Нормы излучаемых ИРП в полосе частот от 9 до 150 кГц находятся на рассмотрении за исключением норм ИРП от индукционных устройств для приготовления пищи.

5.2.2 Полоса частот от 150 кГц до 1 ГГц

Нормы излучаемых ИРП в полосе частот от 150 кГц до 1 ГГц для ПНМБ ВЧ устройств классов А и Б группы 1 приведены в таблице 3; для устройств класса Б группы 2

— в таблице 4; для устройств класса А группы 2 — в таблице 5 (нормы ИРП для выделенных в соответствии с [ 1 ] полос частот, указанных в таблице 1 не установлены). Нормы ИРП от индукционных устройств для приготовления пищи класса Б группы 2 приведены в таблицах 3а и 3б.

Нормы излучаемых ИРП на рабочих частотах и частотах гармоник в пределах

полос частот, выделенных в соответствии с [ 2 ] ( таблица 1а) для применения в ПНМБ

ВЧ устройствах группы 2 классов Б и А, приведены в таблицах 4, 5.

Таблица 3 — Нормы излучаемых ИРП для устройств группы 1

Полоса

частот,

МГц

Испытания в испытательной лаборатории

Испытания в условиях эксплуатации

Класс А, группа 1, измерительное расстояние 30 м, дБ (мкВ/м)

Класс Б, группа 1, измерительное расстояние 10 м, дБ (мкВ/м)

Класс А, группа 1, измерительное расстояние 30 м от наружной стены здания, дБ (мкВ/м)

0,15-30 30 -230 230 — 1000

На рассмотрении 30 37

Примечание — Для ПНМБ ВЧ устройств классов А и Б группы 1, предназначенных для стационарного монтажа в помещениях с защитой от рентгеновского излучения, допускается ослабление норм излучаемых ИРП на 12 дБ при испытаниях в испытательной лаборатории. Указанные устройства, не соответствующие приведенным нормам ИРП, помечают как устройства “класса А + 12” или “класса Б +12”. В эксплуатационной документации на указанные устройства должно быть следующее предупреждение:

Внимание! Данное устройство относится к классу А + 12 (классу Б + 12) по ГОСТ Р 51317.11-99 и должно монтироваться только в помещениях с защитой от рентгеновского излучения, которое обеспечивает ослабление индустриальных радиопомех не менее 12 дБ на частотах от 30 МГц до 1 ГГц._

Таблица 3а — Нормы силы тока, наводимого магнитной составляющей поля ИРП от индукционных устройств для приготовления пищи с размером по диагонали менее 1,6 м в трехкоординатной рамочной антенне (ТРА) диаметром 2 м

Полоса частот, МГц	Норма, дБ(мкА), квазипиковое значение
Полоса частот, МГц	Горизонтальная составляющая	Вертикальная составляющая
0,009-0,07	88	106
0,07-0,15	88 (уменьшается линейно с логарифмом частоты до 58)	106 (уменьшается линейно с логарифмом частоты до 76)
0,15-30	58 (уменьшается линейно с логарифмом частоты до 22)	76 (уменьшается линейно с логарифмом частоты до 40)
Примечание — Измерения проводят с помощью ТРА по ГОСТР 51319

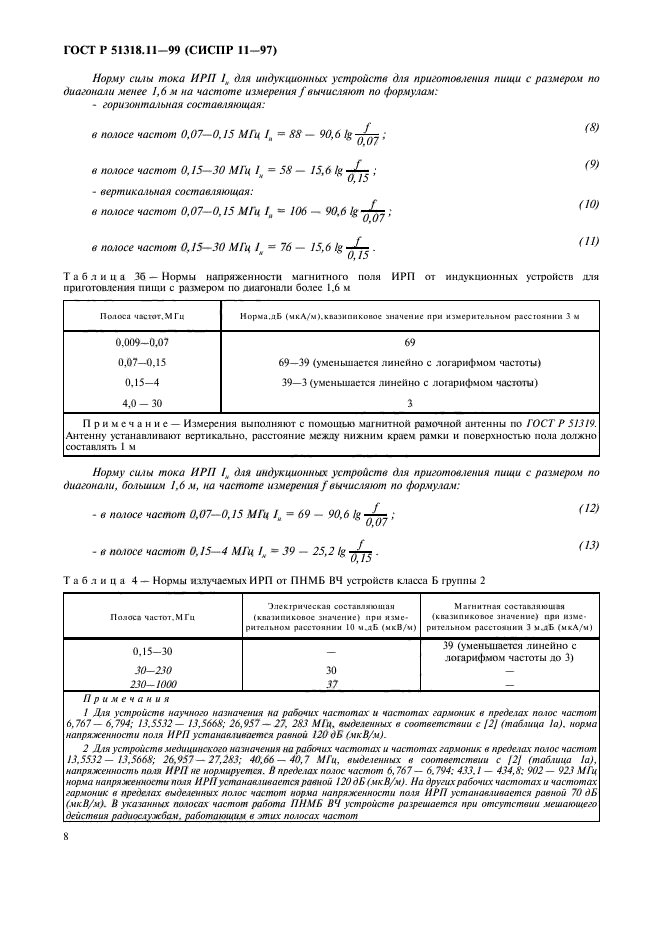

Норму силы тока ИРП 1_н для индукционных устройств для приготовления пищи с размером по диагонали менее 1,6 м на частот е измерения f вычисляют по формулам:

Горизонтальная составляющая:

в полосе частот 0,07 — 0,15 1_н = 88 — 90,6 lg—— ; (

0 ,07 f

в полосе частот 0,15 — 30 1_н = 58 — 15,6 lg—— ; ( 9)

0,07

Вертикальная составляющая:

в полосе частот 0,07 — 0,15 1_н = 106- 90,6 lg—— ; ( 10)

0,07

в полосе частот 0,15 — 30 1_н = 76 — 15,6 lg—— . (11)

0,07

Таблица 3б — Нормы напряженности магнитного поля ИРП от индукционных устройств для приготовления пищи с размером по диагонали более 1,6 м

Полоса частот, Мгц	Норма, дБ (мкА/м) , квазипиковое значение, при измерительном расстоянии 3 м
0,009 — 0,07	69
0,07 — 0,15	69 ( уменьшается линейно с логарифмом частоты до 39)
0,15 — 4	39 ( уменьшается линейно с логарифмом частоты до 3)
4,0 — 30	3
Примечание — Измерения выполняют с помощью магнитной рамочной антенны по ГОСТ Р 51319. Антенну устанавливают вертикально, расстояние между нижним краем рамки и поверхностью пола должно составлять 1 м.

Норму силы тока ИРП 1_н для индукционных устройств для приготовления пищи с размером по диагонали большим 1,6 м на частоте измерения f вычисляют по формулам:

в полосе частот 0,07-0,15 1_н = 69 — 90,6 lg —— ; ( 12)

0,07

в полосе частот 0,15-4 1_н = 39 — 25,2 lg—— . ( 13)

0,15

Таблица 4 — Нормы излучаемых ИРП от устройств класса Б группы 2

Полоса частот, МГц	Электрическая составляющая (квазипиковое значение) при измерительном расстоянии 10 м, дБ (мкВ/м)	Магнитная составляющая (квазипиковое значение) при измерительном расстоянии 3 м, дБ (мкА/м)
0,15 — 30	—	39 ( уменьшается линейно с логарифмом частоты до 3)
30-230	30	_—
230-1000	37	—

Окончание таблицы 4

Электрическая составляющая (квазипиковое значение) при измерительном расстоянии 10 м, _дБ (мкВ/м)_

Полоса частот, МГц

Магнитная составляющая (квазипиковое значение) при измерительном расстоянии 3 м, дБ (мкА/м)

Примечания

1 Для устройств научного назначения на рабочих частотах и частотах гармоник в пределах полос частот 6,767 — 6,794; 13,5532 — 13,5668; 26,957 — 27, 283 МГц, выделенных в соответствии с [ 2 ] ( таблица 1а), норма напряженности поля ИРП устанавливается равной 120 дБ(мкВ/м).

2 Для устройств медицинского назначения на рабочих частотах и частотах

гармоник в пределах полос частот 13,5532 — 13,5668; 26,957 — 27,283 МГц; 40,66 -40,7 МГц, выделенных в соответствии с [ 2 ] ( таблица 1а), напряженность

поля ИРП не нормируется. В пределах полос частот 6,767 — 6,794; 433,1 — 434,8; 902 — 923 МГц норма напряженности поля ИРП устанавливается равной 120 дБ(мкВ/м). На других рабочих частотах и частотах гармоник в пределах

выделенных полос частот норма напряженности поля ИРП устанавливается равной 70 дБ(мкВ/м). В указанных пролосах частот работа ПНМБ ВЧ устройств разрешается при отсутствии мешающего действия радиослужбам, работающим в этих полосах частот.

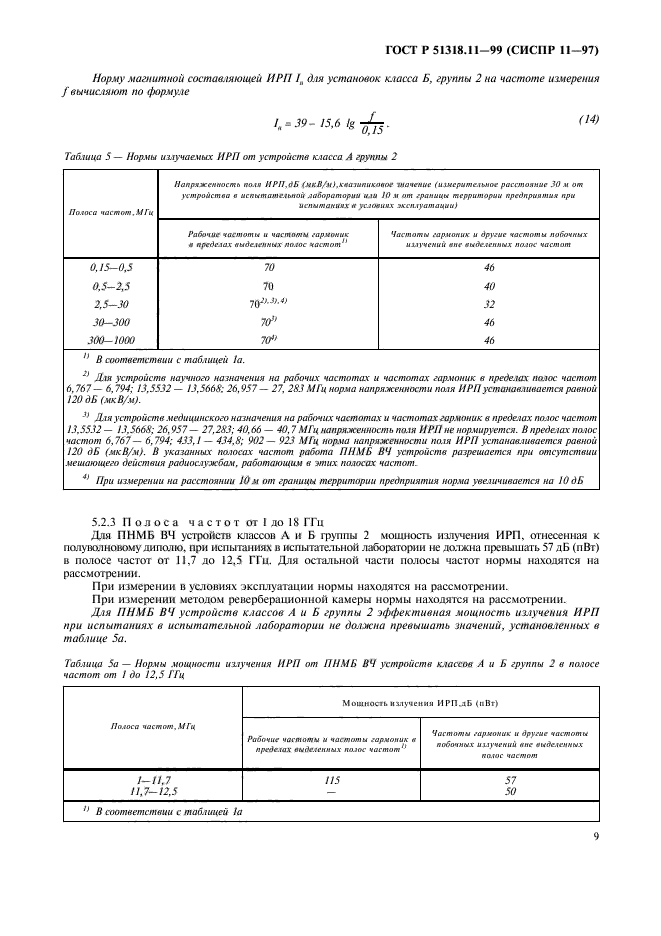

Норму магнитной составляющей ИРП 1_н для установок класса Б, группы 2 на частоте измерения f вычисляют по формулам:

I_H = 39 — 15 ,6 lg—— . ( 14)

0,15

Полоса частот, МГц	Напряженность поля ИРП, дБ(мкВ/м), квазипиковое значение (измерительное расстояние 30 м от устройства в испытательной лаборатории или 10 м от границы территории предприятия при испытаниях в условиях эксплуатации)
Полоса частот, МГц	Рабочие частоты и частоты гармоник в пределах выделенных полос частот ¹	Частоты гармоник и другие частоты побочных излучений вне выделенных полос частот
0,15-0,5	70	46
0,5-2,5	70	40
2,5-30	70 ^{2 3}, ⁴⁾	32
30-300	70 ³	46
300-1000	70 ⁴	46

Примечания

В соответствии с таблицей 1а

²² Для устройств научного назначения на рабочих частотах и частотах гармоник в пределах полос частот 6,767- 6,794; 13,5532 — 13,5668; 26,957- 27,

283 МГц норма напряженности поля ИРП устанавливается равной 120 дБ(мкВ/м).

Для устройств медицинского назначения на рабочих частотах и частотах гармоник в пределах полос частот 13,5532 — 13,5668; 26,957 — 27,283 МГц; 40,66 -40,7МГц напряженность поля ИРП не нормируется. В пределах полос частот 6,767 — 6,794; 433,1 — 434,8; 902 — 923 МГц норма напряженности поля ИРП устанавливается равной 120 дБ(мкВ/м). В указанных пролосах частот работа ПНМБ ВЧ устройств разрешается при отсутствии мешающего действия

радиослужбам, работающим в этих полосах частот.

При измерении на расстоянии 10 м от границы территории предприятия норма увеличивается на 10 дБ.

5.2.3 Полоса частот от 1 до 18 ГГц

Для ПНМБ ВЧ устройств классов А и Б группы 2 норма мощности излучения ИРП, отнесенная к полуволновому диполю, при испытаниях в испытательной лаборатории не должна превышать 57 дБ (пВт) в полосе частот от 11,7 до 12,7 ГГц. Для остальной части полосы частот нормы находятся на рассмотрении.

При измерении в условиях эксплуатации нормы находятся на рассмотрении.

При измерении методом реверберационной камеры, нормы находятся на рассмотрении.

Для ПНМБ ВЧ устройств классов А и Б группы 2 эффективное значение мощности излучения ИРП при испытаниях в испытательной лаборатории не должно превышать значений, установленных в таблице 5а.

Таблица 5а — Нормы мощности излучения ИРП от устройств классов А и Б группы 2 в полосе частот от 1 до 12,7 ГГц

Мощность излучения ИРП, дБ(пВт)

Пол оса частот, МГц

Рабочие частоты и частоты гармоник в пределах

выделенных полос частот
