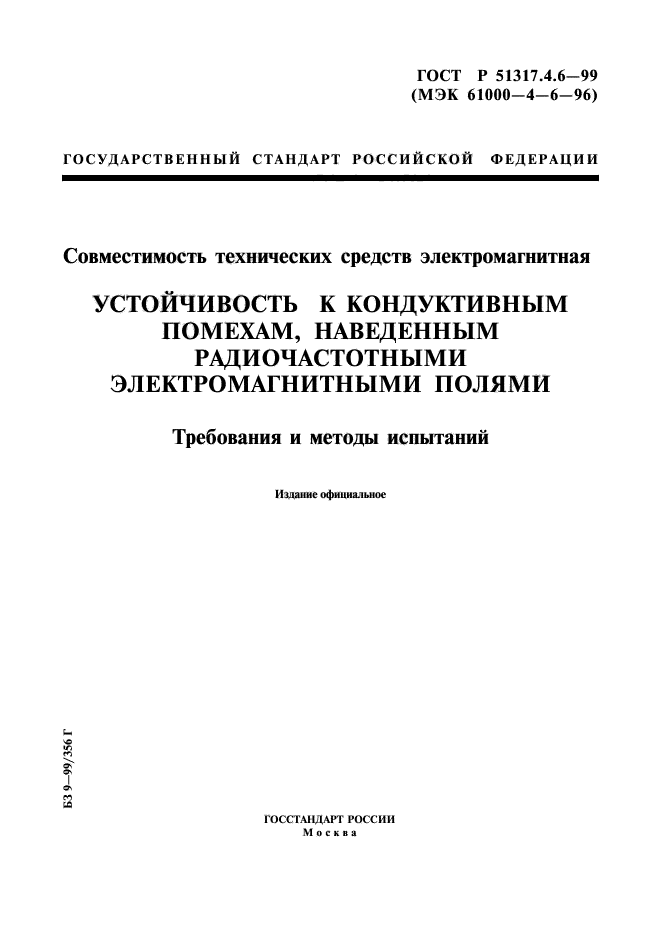

ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
УСТОЙЧИВОСТЬ К КОНДУКТИВНЫМ ПОМЕХАМ, НАВЕДЕННЫМ РАДИОЧАСТОТНЫМИ ЭЛЕКТРОМАГНИТНЫМИ ПОЛЯМИ
Требования и методы испытаний
Издание официальное
БЗ 9-99/356 Г
ГОССТАНДАРТ РОССИИ Москва
ГОСТ Р 5I3I7.4.6—99 (МЭК 61000-4-6-96)

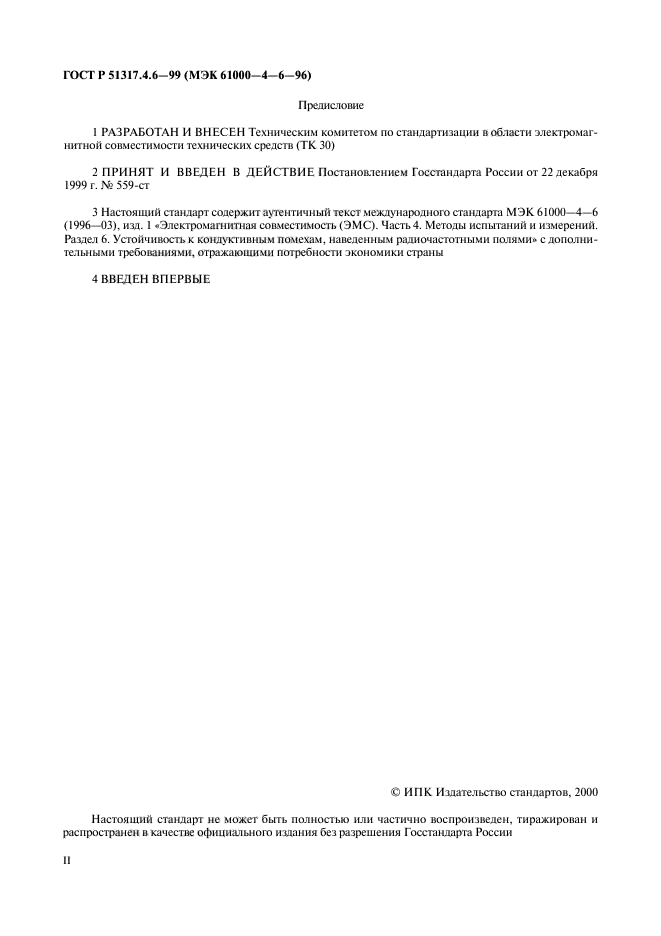

Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 22 декабря 1999 г. № 559-ст
3 Настоящий стандарт содержит аутентичный текст международного стандарта МЭК 61000-4—6 (1996—03). изд. 1 «Электромагнитная совместимость (3MQ. Часть 4. Методы испытаний и измерений. Раздел 6. Устойчивость к кондуктивным помехам, наведенным радиочастотными полями* с дополнительными требованиями, отражающими потребности экономики страны
4 ВВЕДЕН ВПЕРВЫЕ
© И ПК Издательство стандартов, 2000
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России
ГОСТ Р 51317.4.6-99 (МЭК 61000 -4-6-96)

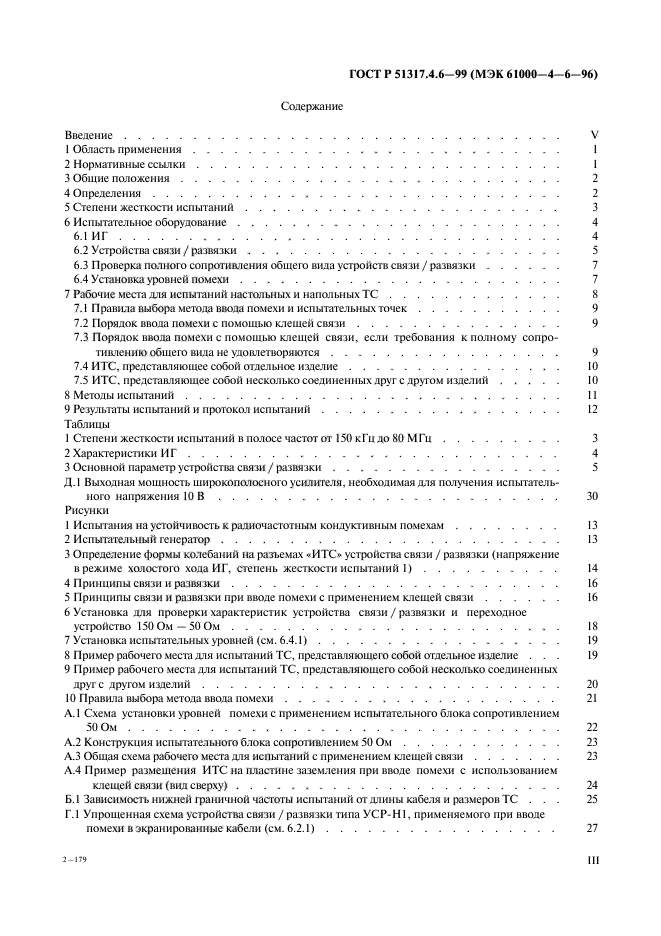

Содержание
Введение…………………….. …… V
1 Область применения………………………………………………I
2 Нормативные ссылки………………………………………………I
3 Общие положения………………………………………………..2
4 Определения……………………………………………………2
5 Степени жесткости испытаний……………………………………….3
6 Испытательное оборудование…………………………………………4
6.1 ИГ……………………………………………………….4
6.2 Устройства связи / развязки……………………………………….5
6.3 Проверка полного сопротиа!ения общего вида устройств связи / развязки…………7
6.4 Установка уровней помехи…………………………………………7
7 Рабочие места для испытаний настольных и напольных ТС……………………..8
7.1 Правила выбора метода ввода помехи и испытательных точек………………….9
7.2 Порядок ввода помехи с помошью клещей связи…………………………9
7.3 Порядок ввода помехи с помощью клещей связи, если требования к полному сопро-
тивлению общего вида не удоатетворяются…………………………….9
7.4 ИТС. представляющее собой отдельное изделие…………………………..10
7.5 ИТС. представляющее собой несколько соединенных друг с другом изделий……….10
8 Методы испытаний………………………. II
9 Результаты испытаний и протокол испытаний………………………………12
Таблицы
1 Степени жесткости испытаний в полосе частот от 150 кГц до 80 МГц………………3
2 Характеристики ИГ………………………………………………4
3 Основной параметр устройства связи / развязки…………………………….5
Д.1 Выходная мощность широкопаюсного усилителя, необходимая для получения испытательного напряжения 10 В…………………………………………..30
Рисунки
1 Испытания на устойчивость к радиочастотным кондуктнвным помехам…………….13
2 Испытательный генератор…………………………………………..13

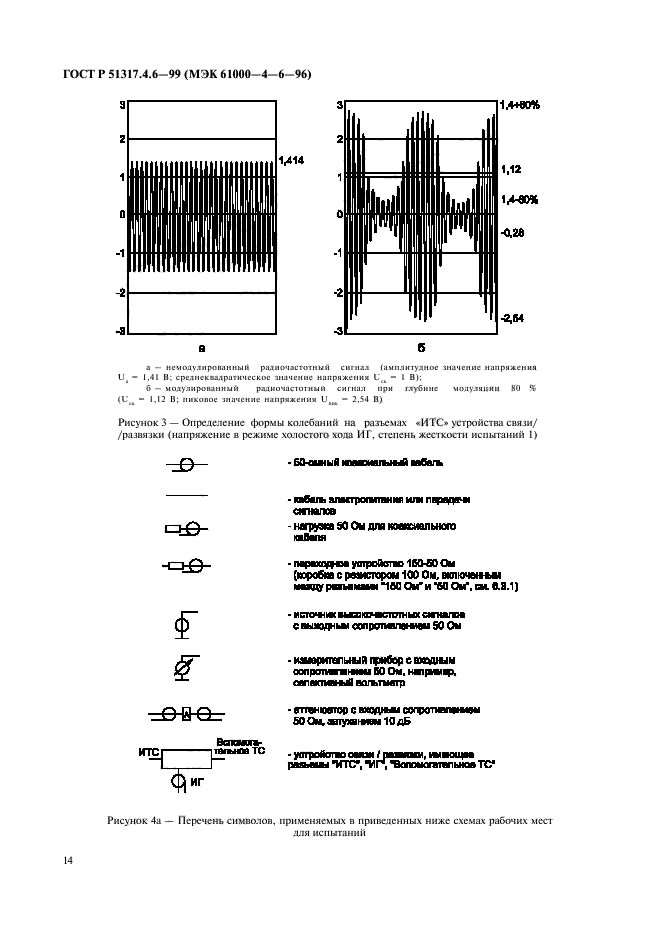

3 Определение формы колебаний на разъемах «ИТС* устройства связи / развязки (напряжение
в режиме холостого хода ИГ, степень жесткости испытаний 1)………………..14

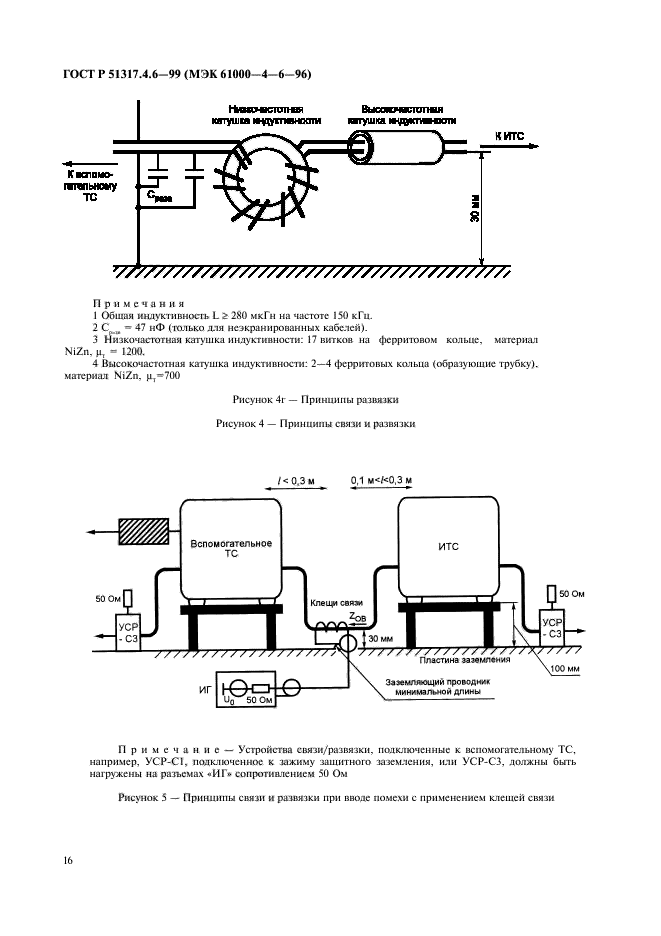

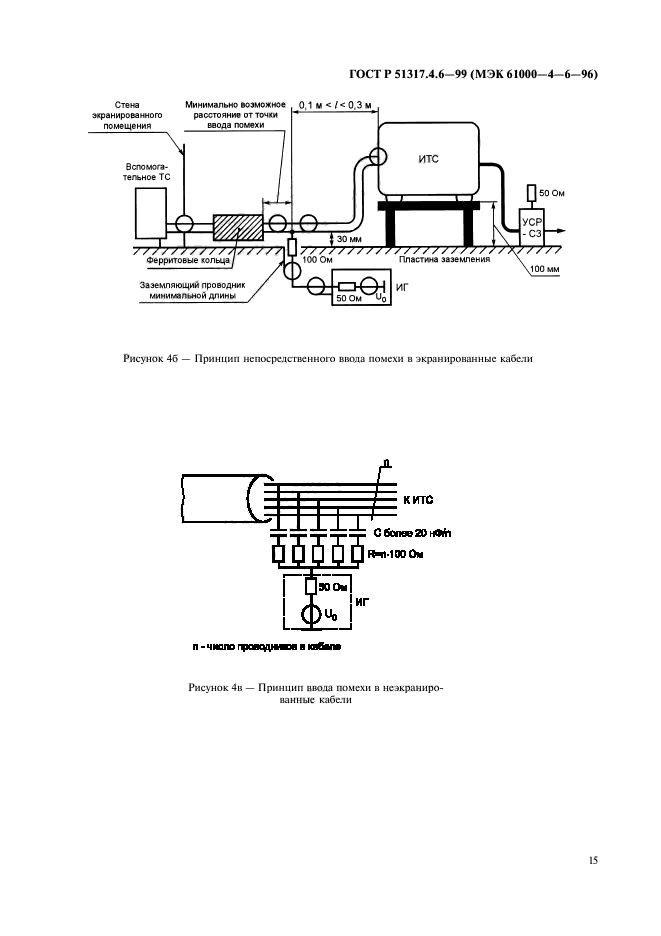

4 Принципы связи и развязки…………………………………………16
5 Принципы связи и развязки при вводе помехи с применением клешей связи…………16

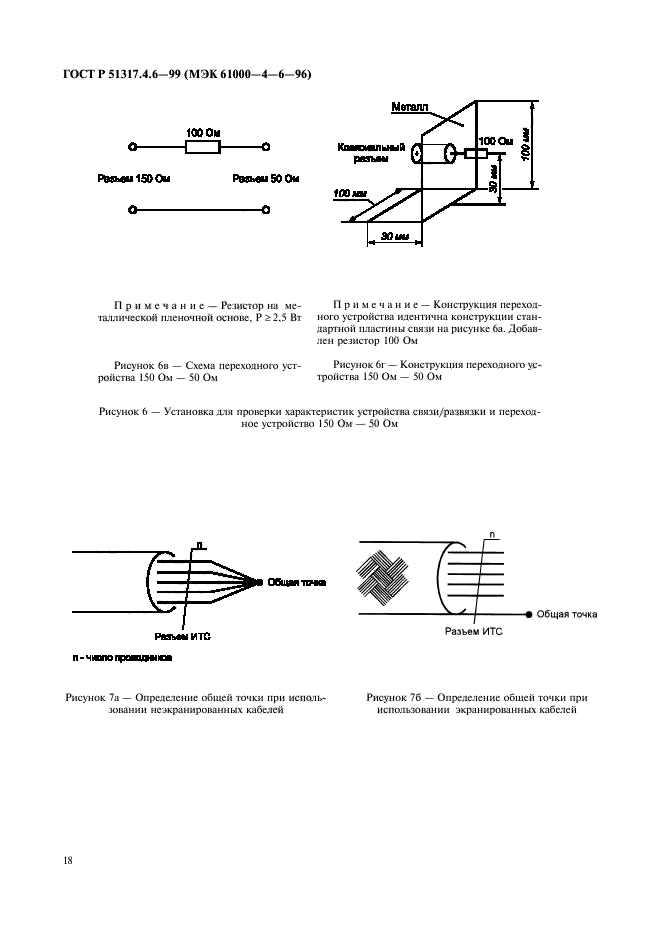

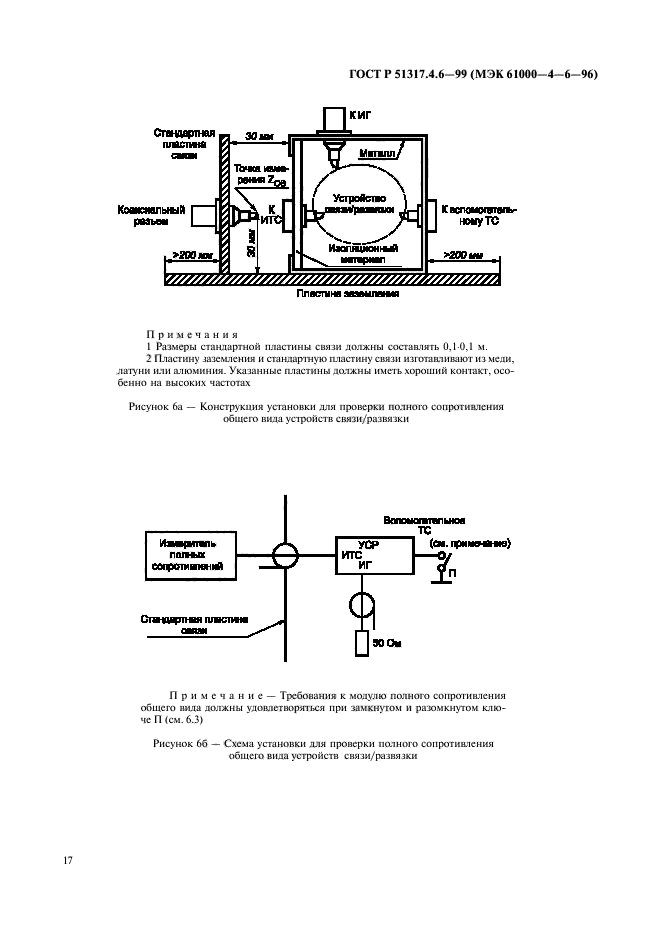

6 Установка для проверки характеристик устройства связи / развязки и переходное
устройство 150 Ом — 50 Ом…………………………………………18

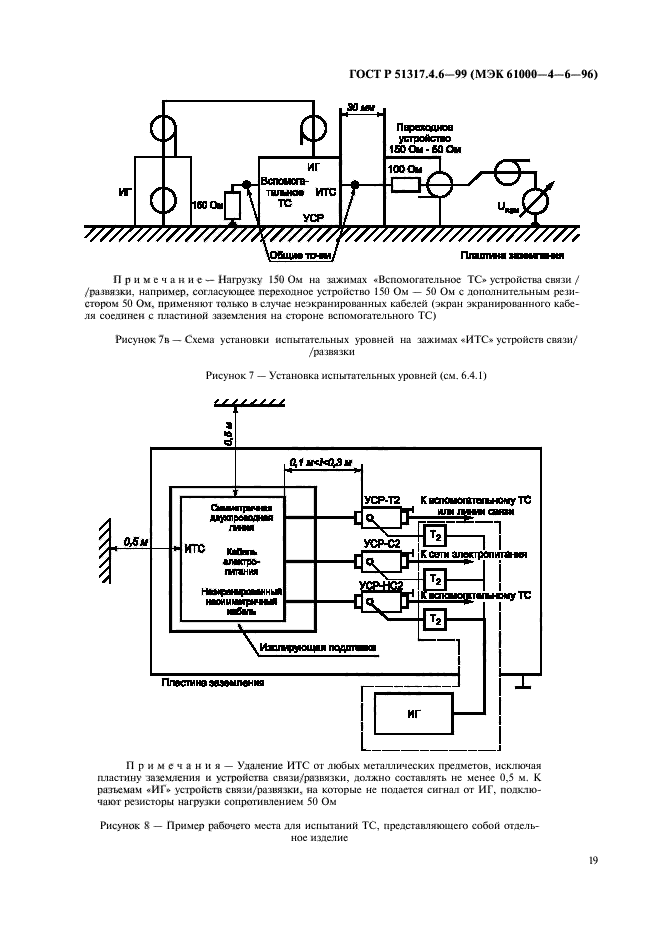

7 Установка испытательных уровней (см. 6.4.1)………………………………19
8 Пример рабочего места для испытаний ТС, представляющего собой отдельное изделие … 19

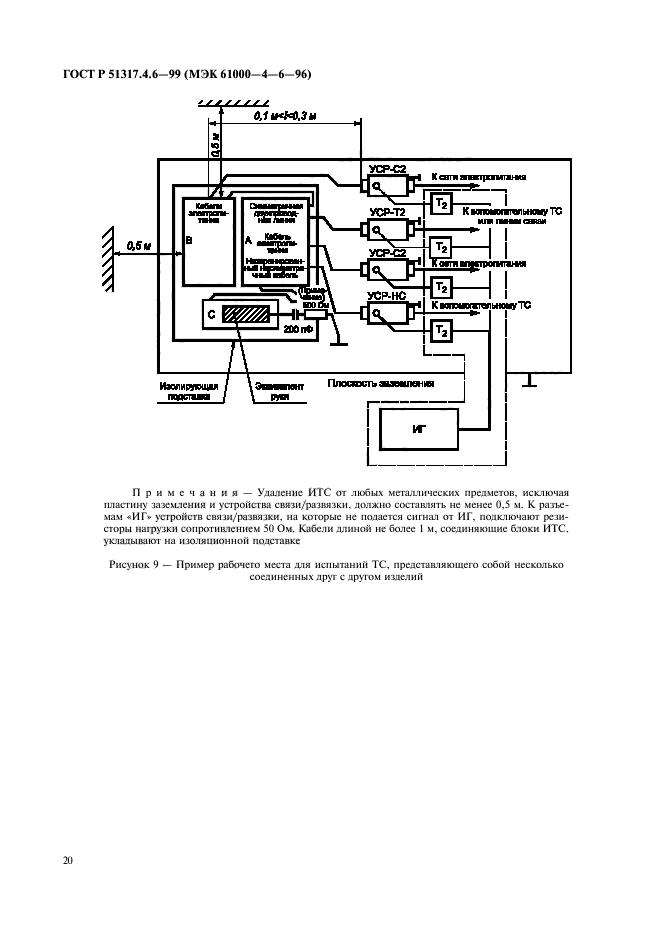

9 Пример рабочего места для испытаний ТС, представляющего собой несколько соединенных
друге другом изделий…………………………………………….20

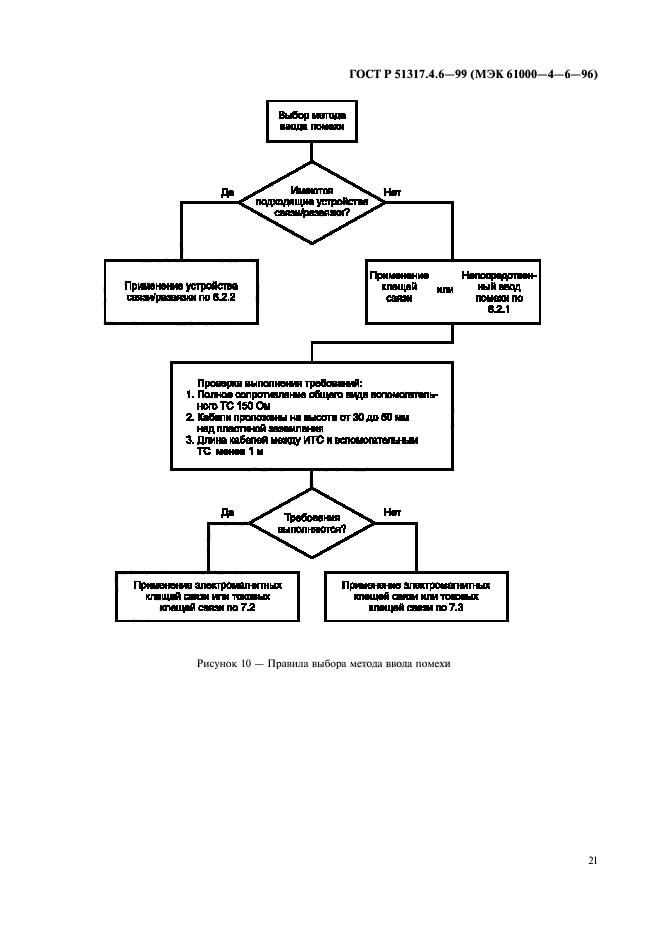

10 Правила выбора метода ввода помехи………………………………….21
А.1 Схема установки уровней помехи с применением испытательного блока сопротивлением
50 Ом……………………………………………………….22

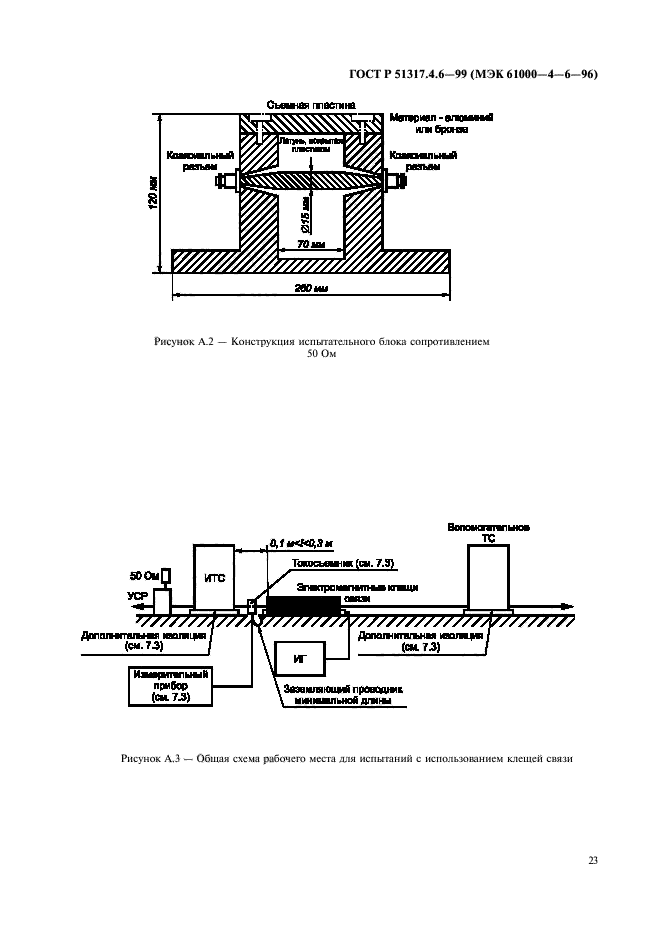

Л.2 Конструкция испытательного блока сопротивлением 50 Ом……………………23
А.З Общая схема рабочего места для испытаний с применением клешей связи…………..23

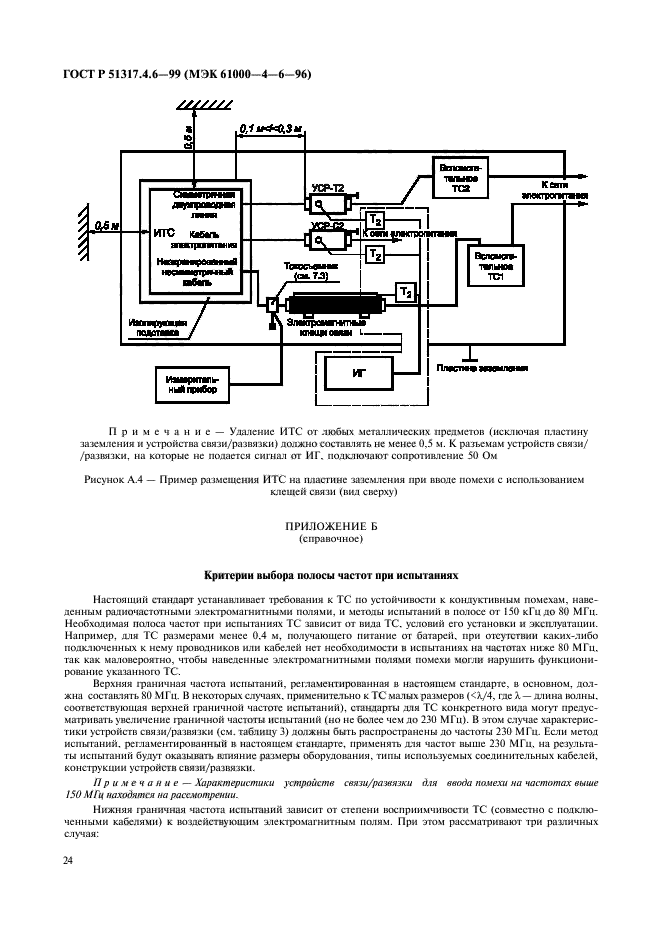

Л.4 Пример размещения ИТС на пластине заземления при вводе помехи с использованием
клещей связи (вид сверху)…………………………………………24

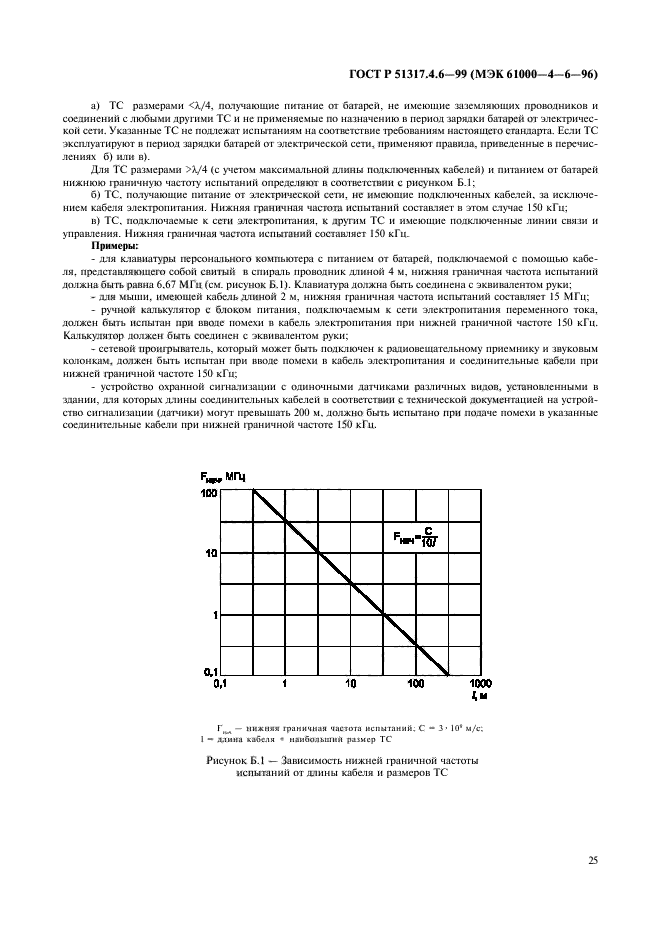

Ь. I Зависимость нижней граничной частоты испытаний от длины кабеля и размеров ТС . . . 25

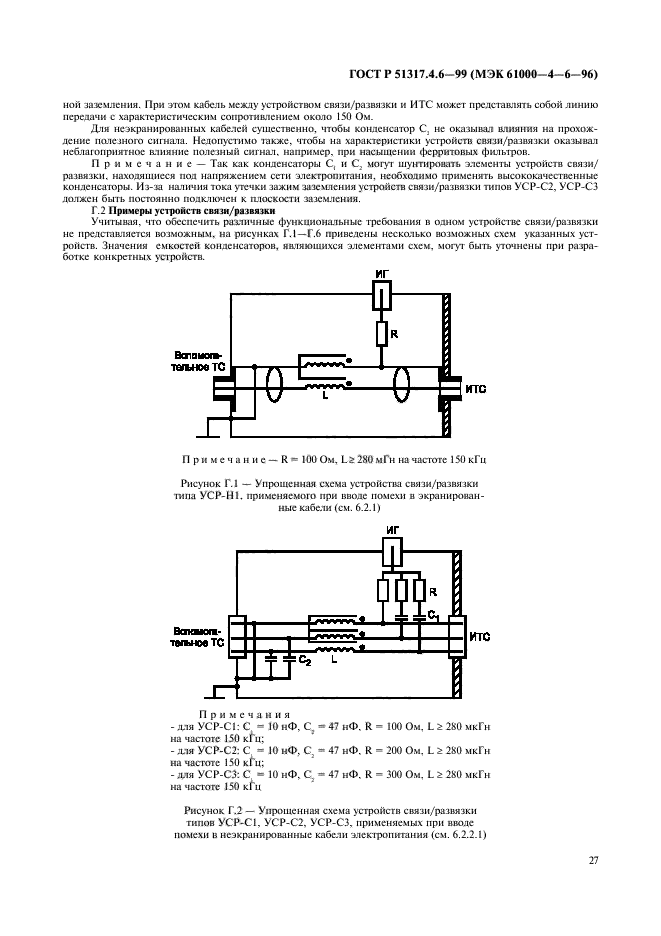

Г.1 Упрощенная схема устройства связи / развязки типа УСР-НI, применяемого при вводе
помехи в экранированные кабели (см. 6.2.1)…………………………….27
ГОСТ Р 5I3I7.4.6—99 (МЭК 61000-4-6-96)

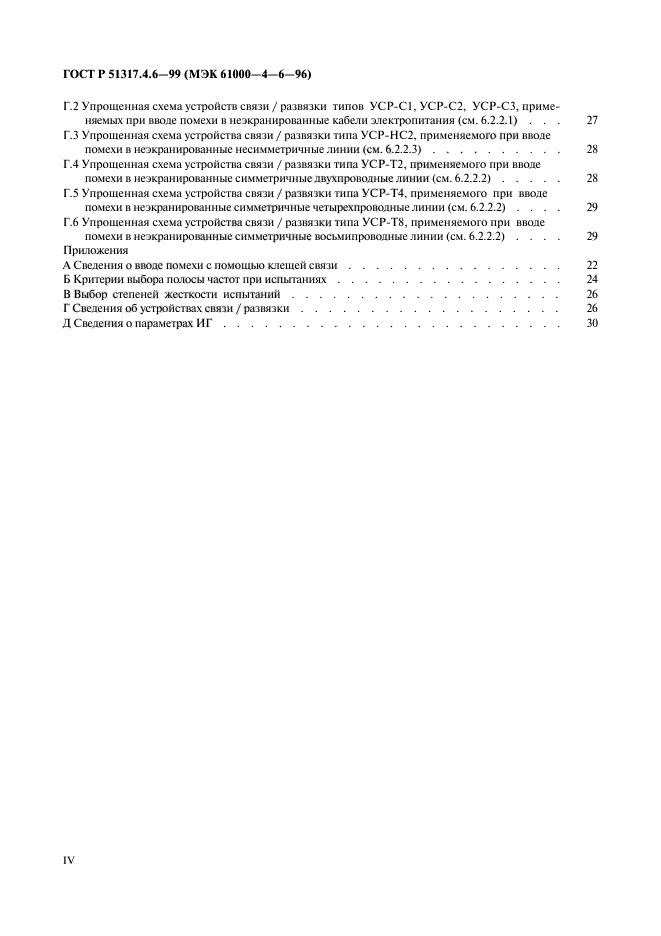

Г.2 Упрошенная схема устройств связи / развязки типов УСР-С1. УСР-С2. УСР-СЗ, применяемых при вводе помехи в неэкранированные кабели электропитания (см. 6.2.2.1) … 27

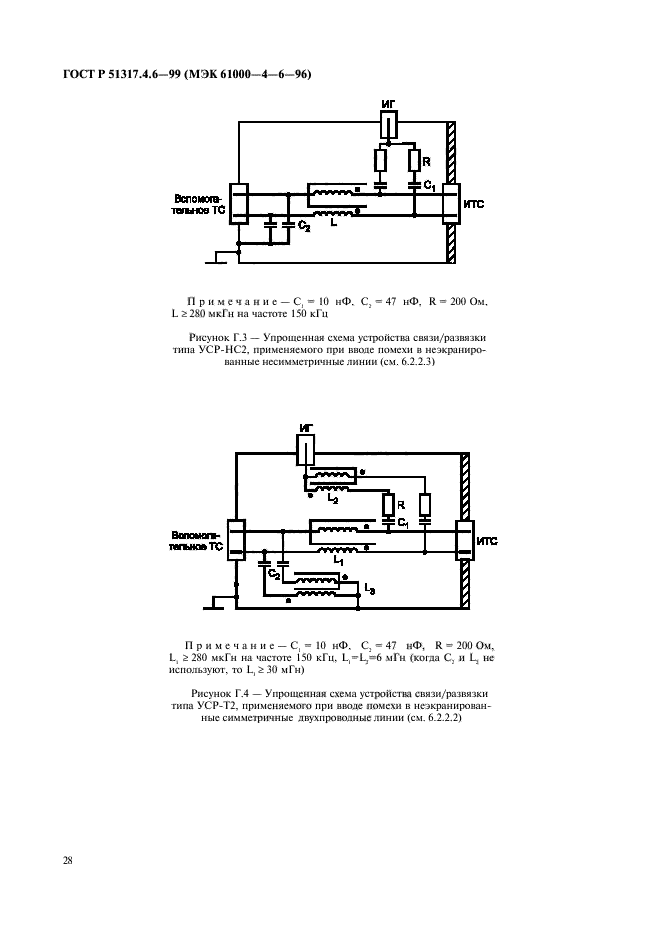

Г.З Упрошенная схема устройства связи / развязки типа УСР-НС2, применяемого при вводе
помехи в неэкранированные несимметричные линии (см. 6.2.2.3)………………..28
Г.4 Упрошенная схема устройства связи / развязки типа УСР-Т2, применяемого при вводе
помехи в неэкранированные симметричные двухпроводные линии (см. 6.2.2.2)……….28

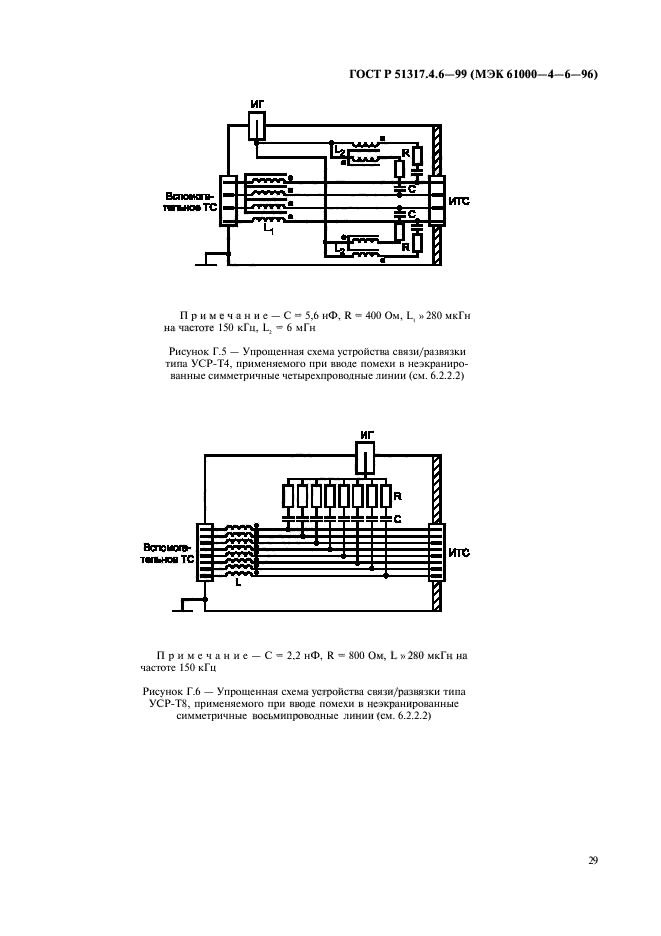

Г.З Упрошенная схема устройства связи / развязки типа УСР-Т4. применяемого при вводе
помехи в неэкранированные симметричные четырехпроводные линии (см. 6.2.2.2) …. 29
Г.6 Упрошенная схема устройства связи / развязки типа УСР-Т8, применяемого при вводе
помехи в неэкранированные симметричные восьмипроводные линии (см. 6.2.2.2) …. 29
Приложения

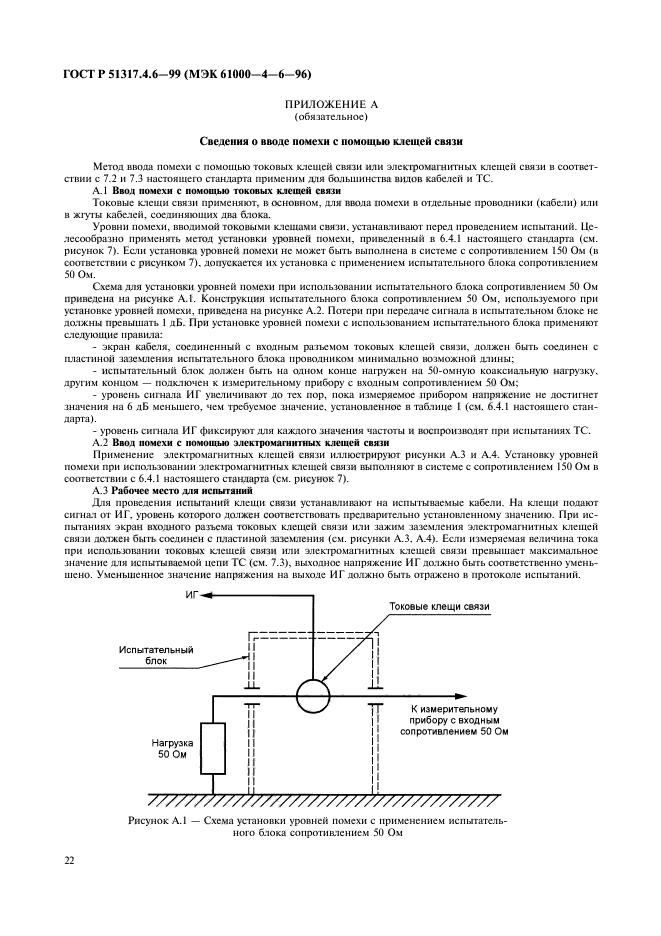

Л Сведения о вводе помехи с помощью клешей связи…………………………..22
Б Критерии выбора полосы частот при испытаниях…………………………….24

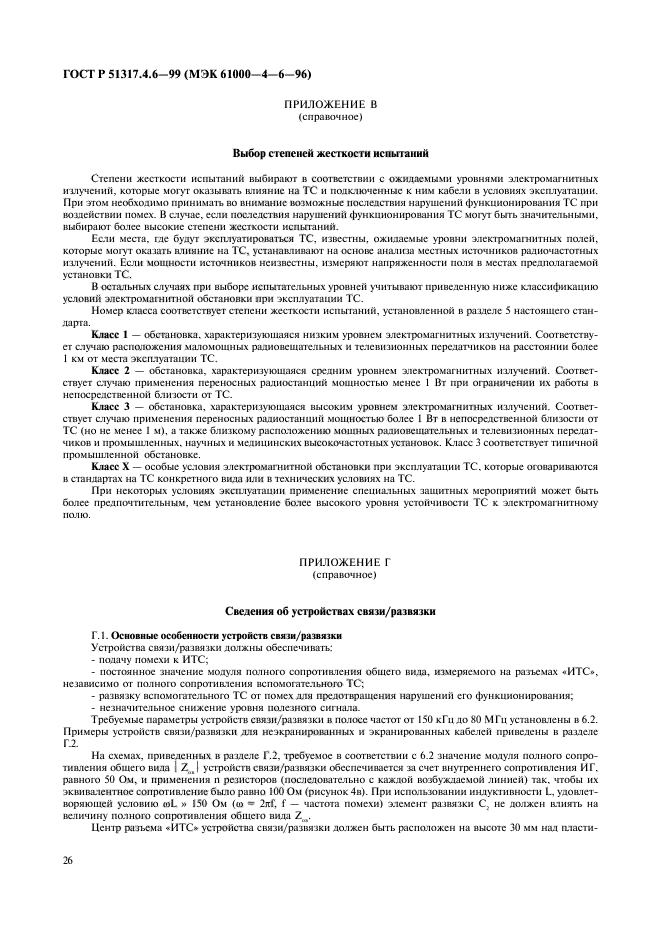

В Выбор степеней жесткости испытаний………………………………….26
Г Сведения об устройствах связи / развязки………………………………..26

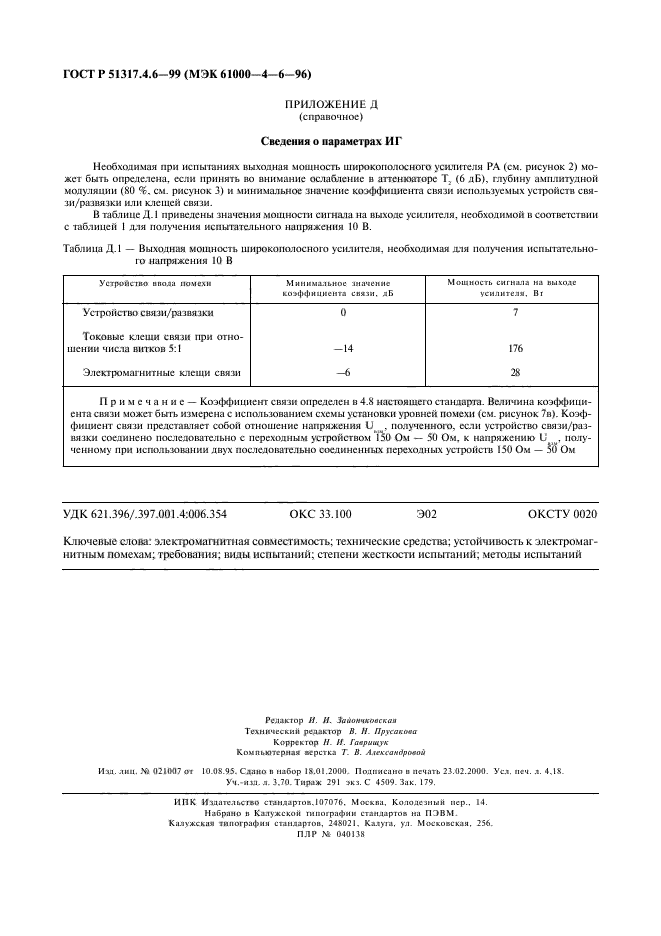

Д Сведения о параметрах ИГ…………………………………………..30
IV
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96)

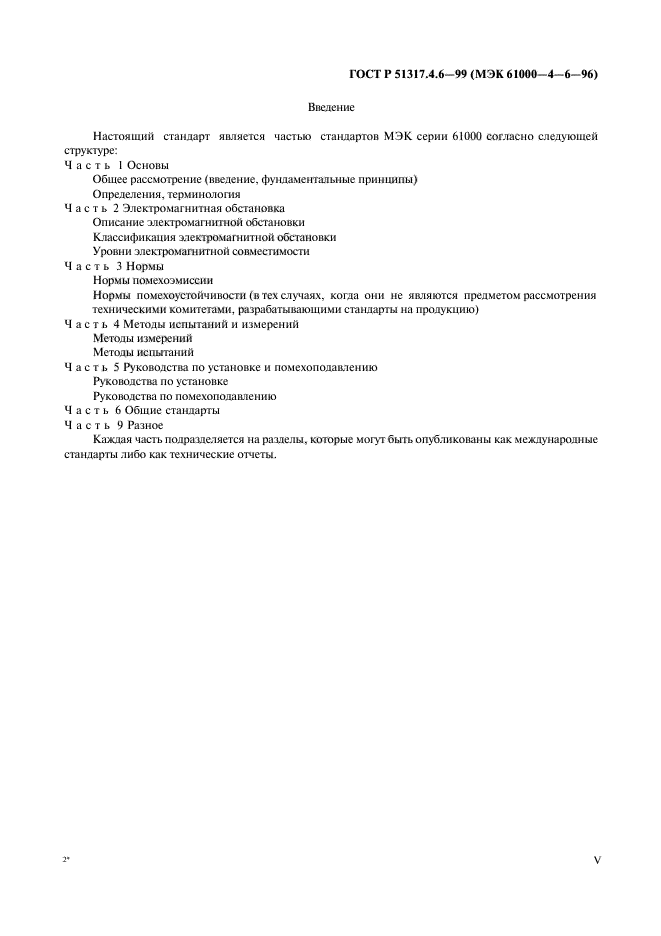

Введение
Настоящий стандарт является частью стандартов МЭК серии 61000 согласно следующей структуре:
Часть I Основы
Общее рассмотрение (введение, фундаментальные принципы)
Определения, терминология Часть 2 Электромагнитная обстановка Описание электромагнитной обстановки Классификация электромагнитной обстановки Уровни электромагнитной совместимости Часть 3 Нормы
Нормы помехоэмиссии
Нормы помехоустойчивости (в тех случаях, когда они не яачяются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию)
Часть 4 Методы испытаний и измерений Методы измерений Методы испытаний Часть 5 Руководства по установке и помехоподавлению Руководства по установке Руководства по помехоподааленню Часть 6 Общие стандарты Часть 9 Разное
Каждая часть подразделяется на разделы, которые могут быть опубликованы как международные стандарты либо как технические отчеты.
V

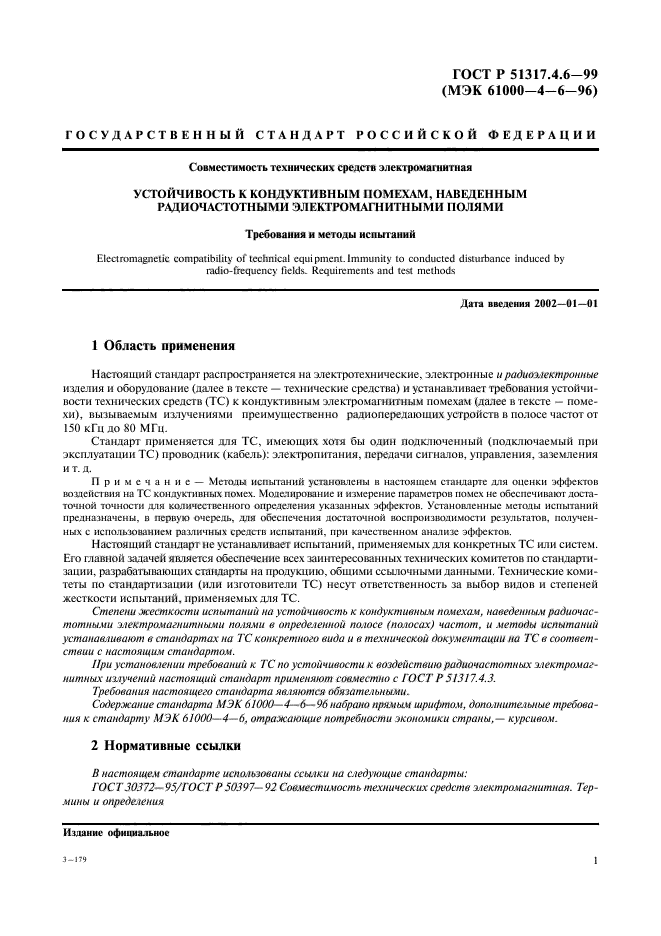

ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
УСТОЙЧИВОСТЬ К КОНДУКТИВНЫМ ПОМЕХАМ, НАВЕДЕННЫМ РАДИОЧАСТОТНЫМИ ЭЛЕКТРОМАГНИТН Ы МИ НОЛЯМИ
Требования и методы испытаний
Electromagnetic compatibility of technical equipment.Immunity to conducted disturbance induced by radio-frequency Helds. Requirements and test methods
Дата введения 2002—01—01
1 Область применения
Настоящий стандарт распространяется на электротехнические, электронные и радиоэлектронные изделия и оборудование (дапее в тексте — технические средства) и устанавливает требования устойчивости технических средств (ТС) к кондуктивным электромагнитным помехам (далее в тексте — помехи), вызываемым излучениями преимущественно радиопередающих устройств в полосе частот от 150 кГц до 80 МГц.
Стандарт применяется для ТС, имеющих хотя бы один подключенный (подключаемый при эксплуатации ТС) проводник (кабель): электропитания, передачи сигналов, управления, заземления и т. д.
Примечание — Методы испытаний установлены в настоящем стандарте для оценки аффектов воздействия на ТС кондуктивных помех. Моделирование и измерение параметров помех не обеспечивают достаточной точности для количественного определения указанных эффектов. Установленные методы испытаний предназначены, в первую очередь, для обеспечения достаточной воспроизводимости результатов, полученных с использованием различных средств испытаний, при качественном анализе эффектов.
Настоящий стандарт не устанавливает испытаний, применяемых для конкретных ТС или систем. Его главной задачей яаыется обеспечение всех заинтересованных технических комитетов по стандартизации. разрабатывающих стандарты на продукцию, общими ссылочными данными. Технические комитеты по стандартизации (или изготовители ТС) несут ответственность за выбор видов и степеней жесткости испытаний, применяемых для ТС.
Степени жесткости испытаний на устойчивость к кондуктивным помеха.и, наведенным радиочастотными электромагнитными полями в определенной полосе (полосах) частот, и методы испытаний устанавливают в стандартах на ТС конкретного вида и в технической документации на ТС и соответствии с настоящим стандартом.
При установ.1ении требований к ТС по устойчивости к воздействию радиочастотных мектромаг-нитных изучений настоящий стандарт применяют совместно с ТОСТ Р 5/317.4.3.
Требования настоящего стандарта являются обязательными.
Содержание стандарта МЭК 61000—4—6—% набрано прямым шрифтом, дополнителыше требования к стандарту МЭК 61000—4—6, отражающие потребности экономики страны,— курсивом.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ТОСТ30372— 95/ТОСТ Р 50397— 92 Совместимость технических средств электромагнитная. Термины и определения
Издание официальное
3-179
I
ГОСТ Р 5I3I7.4.6—99 (МЭК 61000-4-6-96)

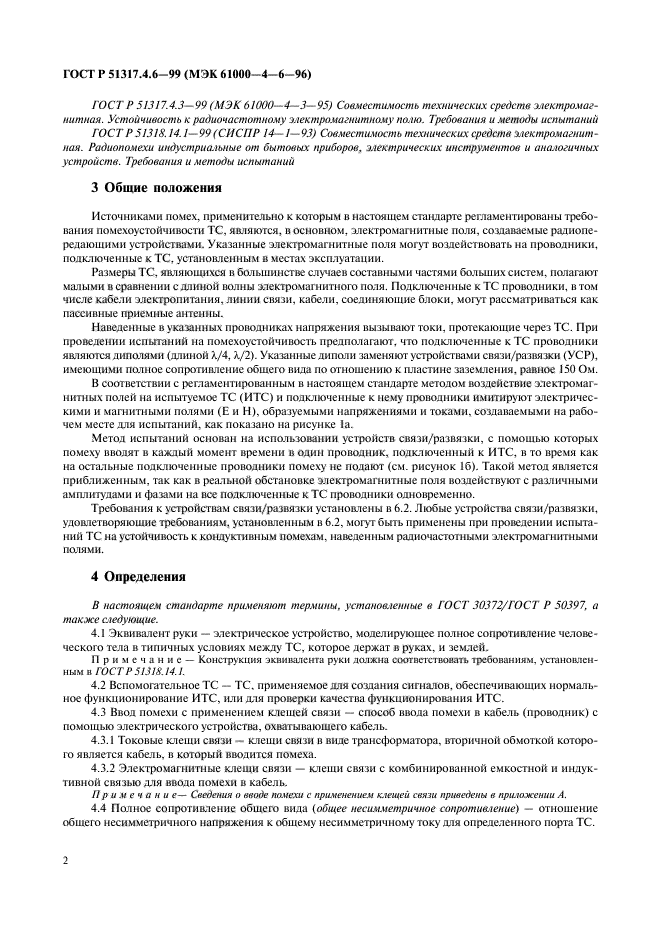

ГОСТ Р 51317.4.3— 99 (МЭК 61000—4—3—95) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному нолю. Требования и методы испытаний
ТОСТ Р 51318.14.1— 99 (СИСПР 14— 1— 93) Совместимость технических средств шектромагнит-ная. Радиопомехи индустриалыше от бытовых приборов, электрических инструментов и аналогичных устройств. Требования и методы испытаний
3 Общие положения
Источниками помех, применительно к которым в настоящем стандарте регламентированы требования помехоустойчивости ТС, являются, в основном, электромагнитные поля, создаваемые радиопередающими устройствами. Указанные электромагнитные поля могут воздействовать на проводники, подключенные к ТС, установленным в местах эксплуатации.
Размеры ТС. являющихся в большинстве случаев составными частями больших систем, полагают малыми в сравнении с длиной волны электромагнитного поля. Подключенные к ТС проводники, в том числе кабели электропитания, линии связи, кабели, соединяющие блоки, могут рассматриваться как пассивные приемные антенны.
Наведенные в указанных проводниках напряжения вызывают токи, протекающие через ТС. При проведении испытаний на помехоустойчивость предполагают, что подключенные к ТС проводники яапяются диполями (длиной ?./4, Х/2). Указанные диполи заменяют устройствами связи/развяжи (УСР), имеющими потное сопротивление общего вида по отношению к пластине заземления, равное 150 Ом.

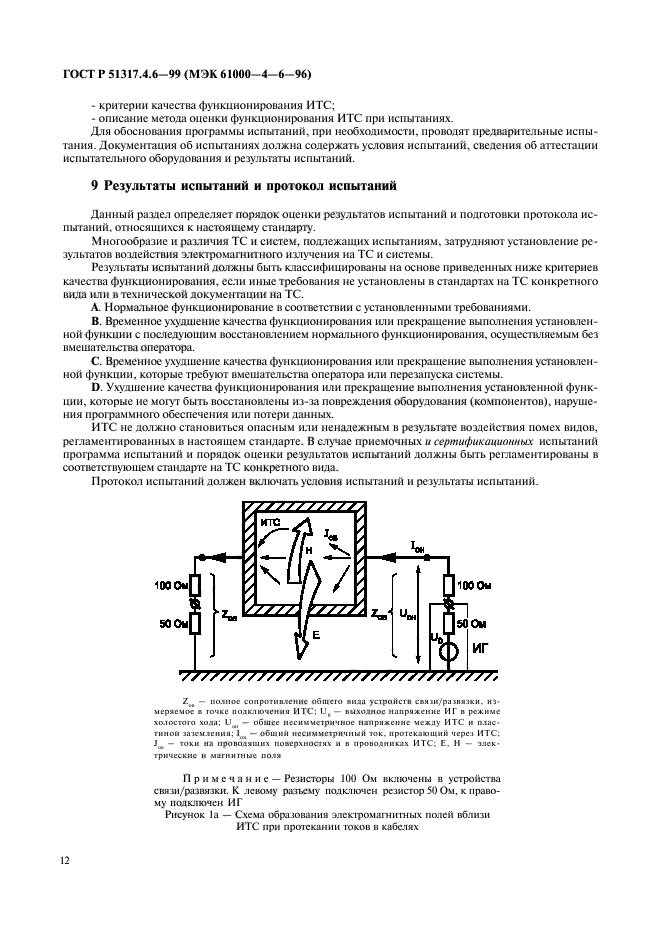

В соответствии с регламентированным в настоящем стандарте методом воздействие электромагнитных полей на испытуемое ТС (ИТС) и подключенные к нему проводники имитируют электрическими и магнитными полями (Е и Н), образуемыми напряжениями и токами, создаваемыми на рабочем месте для испытаний, как показано на рисунке 1а.

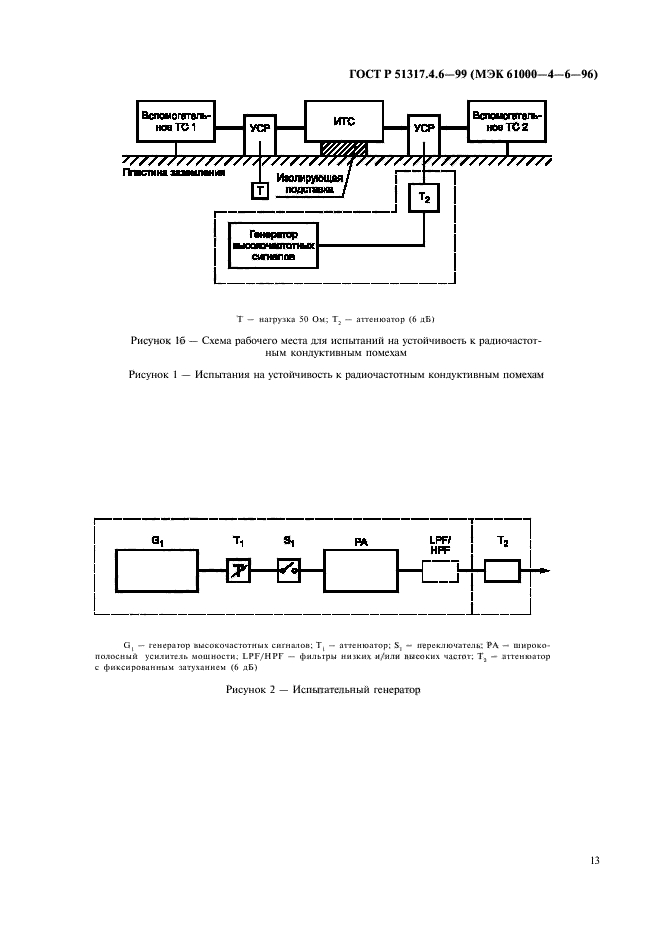

Метод испытаний основан на использовании устройств связи/развязки, с помощью которых помеху вводят в каждый момент времени в один проводник, подключенный к ИТС. в то время как на остальные подключенные проводники помеху не подают (см. рисунок 16). Такой метод является приближенным, так как в реальной обстановке электромагнитные поля воздействуют с различными амплитудами и фазами на все подключенные к ТС проводники одновременно.
Требования к устройствам связи/развязки установлены в 6.2. Любые устройства связи/развязки, удовлетворяющие требованиям, установленным в 6.2, могут быть применены при проведении испытаний ТС на устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями.
4 Определения
В настоящем стандарте применяют термины, установленные в ТОСТ 30372/ТОСТ Р 50397, а также следующие.
4.1 Эквивалент руки — электрическое устройство, моделирующее полное сопротивление человеческого тела в типичных условиях между ТС. которое держат в руках, и землей.
Примечание — Конструкция эквивалента руки должна соответствовать требованиям, установленным в ГОСТР 51318.14.1.
4.2 Вспомогательное ТС — ТС. применяемое для создания сигналов, обеспечивающих нормальное функционирование ИТС, или для проверки качества функционирования ИТС.
4.3 Ввод помехи с применением клешей связи — способ ввода помехи в кабель (проводник) с помощью электрического устройства, охватывающего кабель.
4.3.1 Токовые клеши связи — клеши связи в виде трансформатора, вторичной обмоткой которого является кабель, в который вводится помеха.
4.3.2 Электромагнитные клещи связи — клеши связи с комбинированной емкостной и индуктивной связью для ввода помехи в кабель.
11 р и м е ч а н и е— Сведения о вводе помехи с применением к.гещей связи приведены я приложении А.
4.4 Полное сопротивление общего вида (общее несимметричное сопротивление) — отношение общего несимметричного напряжения к общему несимметричному току для определенного порта ТС.
2
ГОСТ Р 51317.4.6-99 (МЭК 61000 -4-6-96)

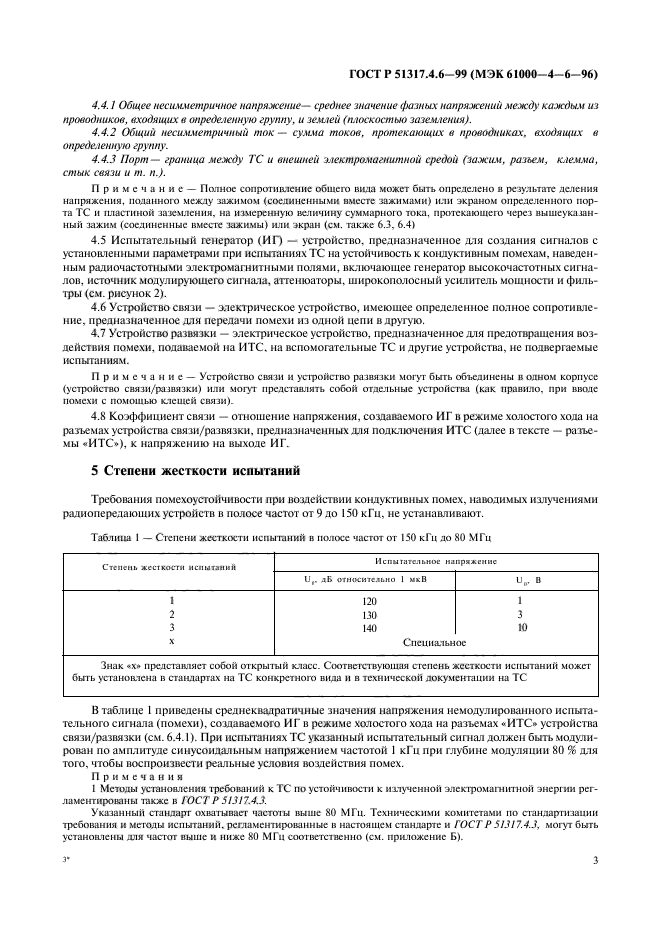

4.4.1 Общее несимметричное напряжение— среднее значение фазных напряжений между каждым из проводников, входящих в определенную группу, и землей (плоскостью зазелчения).
4.4.2 Общий несимметричный ток — сумма токов, протекающих в проводниках, входящих в определенную группу.
4.4.3 Порт— граница между ТС и внешней электромагнитной средой (зажим, разьем, клемма, стык связи и т. п.).
Примечание — Полное сопротивление общего вида может быть определено и результате деления напряжения, поданного между зажимом (соединенными вместе зажимами) или экраном определенного порта ТС и плаакной заземления, на измеренную величину суммарного тока, протекающего через вышеуказанный зажим (соединенные вместе зажимы) или экран (см. также 6.3, 6.4)
4.5 Испытательный генератор (ИГ) — устройство, предназначенное для создания сигналов с установленными параметрами при испытаниях ТС на устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями, включающее генератор высокочастотных сигналов, источник модулирующего сигнала, аттенюаторы, широкополосный усилитель мощности и фильтры (см. рисунок 2).
4.6 Устройство связи — электрическое устройство, имеющее определенное полное сопротивление, предназначенное для передачи помехи из одной цепи в другую.
4.7 Устройство развязки — электрическое устройство, предназначенное для предотвращения воздействия помехи, подаваемой на ИТС. на вспомогательные ТС и другие устройства, не подвергаемые испытаниям.
П р и м с ч а н и с — Устройство связи и устройство развязки могут быть объединены в одном корпусе (устройство связи/развязки) или могут представлять собой отдельные устройства (как правило, при вводе помехи с похтшью клешей связи).
4.S Коэффициент связи — отношение напряжения, создаваемого ИГ в режиме холостого хода на разъемах устройства связи/развязки, предназначенных для подключения ИТС (далее в тексте — разъемы «ИТС»), к напряжению на выходе ИГ.
5 Степени жесткости испытаний
Требования помехоустойчивости при воздействии кондуктивных помех, наводимых излучениями радиопередающих устройств в полосе частот от 9 до 150 кГц. не устанавливают.
|
Таблица I — Степени жесткости испытаний в полосе частот от 150 кГц до 80 МГц |
|||||||||||||||||
|
|||||||||||||||||
|
Знак «х» представляет собой открытый класс. Соответствующая степень жесткости испытаний может быть установлена в стандартах на ТС конкретного вида и в технической документации на ТС |
|||||||||||||||||
В таблице I приведены среднеквадратичные значения напряжения смодулированного испытательного сигнала (помехи), создаваемого ИГ в режиме холостого хода на разъемах «ИТС» устройства связи/развязки (см. 6.4.1). При испытаниях ТС указанный испытательный сигнал должен быть модулирован по амплитуде синусоидальным напряжением частотой I кГц при глубине модуляции 80 % для того, чтобы воспроизвести реальные условия воздействия помех.
Примечания
1 Методы установления требований к ТС по устойчивости к излученной электромагнитной энергии регламентированы также в ГОСТ Р 51317.4.3.
Указанный стандарт охватывает частоты выше 80 МГц. Техническими комитетами но стандартизации требования и методы испытаний, регламентированные в настоящем стандарте и ГОСТ Р 513/7.4.3, могут быть установлены для частот выше и ниже 80 МГц соответственно (см. приложение Б).
з*
ГОСТ Р 5I3I7.4.6—99 (МЭК 61000-4-6-96)
Применение метода испытаний, устаноменнаго в настоящем стандарте, на частотах выше 150 МГц находится на рассмотрении. Степени жесткости испытаний (значения испытательного напряжения) на частотах выше SO МГц должны быть устано&кны в стандартах на ТС конкретного вида.
2 Техническими комитетами но стандартизации могут быть установлены альтернативные схемы модуляции.
Погрешность измерения испытательного напряжения даяжна состалыть не более ±Ю %.
Рекомендации по выбору степеней жесткости испытаний приведены в приложении В.

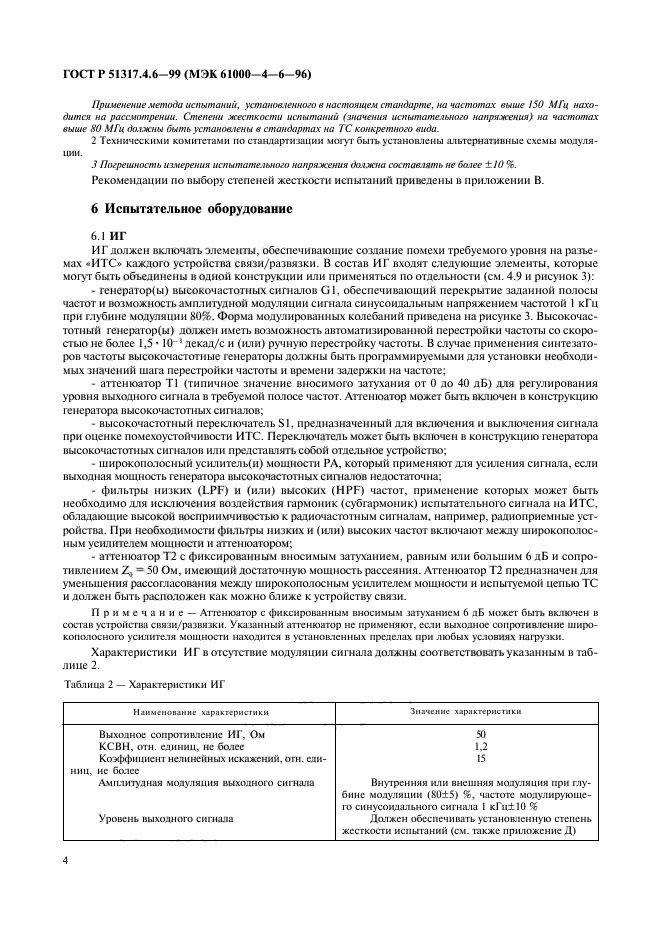

6 Испытательное оборудование
6.1 иг
ИГ должен включать элементы, обеспечивающие создание помехи требуемого уровня на разъемах «ИТС» каждого устройства связи/развязки. В состав ИГ’ входят следующие элементы, которые могут быть объединены в одной конструкции или применяться по отдельности (см. 4.9 и рисунок 3):
— генератор(ы) высокочастотных сигналов ОI, обеспечивающий перекрытие заданной полосы частот и возможность амплитудной модуляции сигнала синусоидальным напряжением частотой 1 кГц при глубине модуляции 80%. Форма модулированных колебаний приведена на рисунке 3. Высокочастотный генератор(ы) должен иметь возможность автоматизированной перестройки частоты со скоростью не более 1,5 • 10~1 декад/с и (или) ручную перестройку частоты. В случае применения синтезаторов частоты высокочастотные генераторы должны быть программируемыми для установки необходимых значений шага перестройки частоты и времени задержки на частоте;
— аттенюатор Т1 (типичное значение вносимого затухания от 0 до 40 дБ) для регулирования уровня выходного сигнала в требуемой полосе частот. Аттенюатор может быть включен в конструкцию генератора высокочастотных сигналов;
— высокочастотный переключатель S1. предназначенный для включения и выключения сигнала при оценке помехоустойчивости ИТС. Переключатель может быть включен в конструкцию генератора высокочастотных сигналов или представлять собой отдельное устройство;
— широкополосный усилитель(и) мощности РА, который применяют для усиления сигнала, если выходная мощность генератора высокочастошых сигналов недостаточна;
— фильтры низких (LPF) и (или) высоких (HPF) частот, применение которых может быть необходимо для исключения воздействия гармоник (субгармоник) испытательного сигнала на ИТС, обладающие высокой восприимчивостью к радиочастотным сигналам, например, радиоприемные устройства. При необходимости фильтры низких и (или) высоких частот включают между широкополосным усилителем мощности н аттенюатором;
— аттенюатор Т2 с фиксированным вносимым затуханием, равным или большим 6 дБ и сопротивлением Z,} = 50 Ом. имеющий достаточную мощность рассеяния. Аттенюатор Т2 предназначен для уменьшения рассогласования между широкополосным усилителем мощности и испытуемой цепью ТС и должен быть расположен как можно ближе к устройству связи.
Примечание — Аттенюатор с фиксированным вносимым затуханием 6 дБ может быть включен в состав устройства связи/развязки. Указанный аттенюатор не применяют, если выходное сопротивление широкополосного усилителя мощности находится в установленных пределах при любых условиях нагрузки.
Характеристики ИГ в отсутствие модуляции сигнала должны соответствовать указанным в таблице 2.
|
Таблица 2 — Характеристики ИГ |
||||
|
4
ГОСТ Р 51317.4.6-99 (МЭК 61000 -4-6-96)

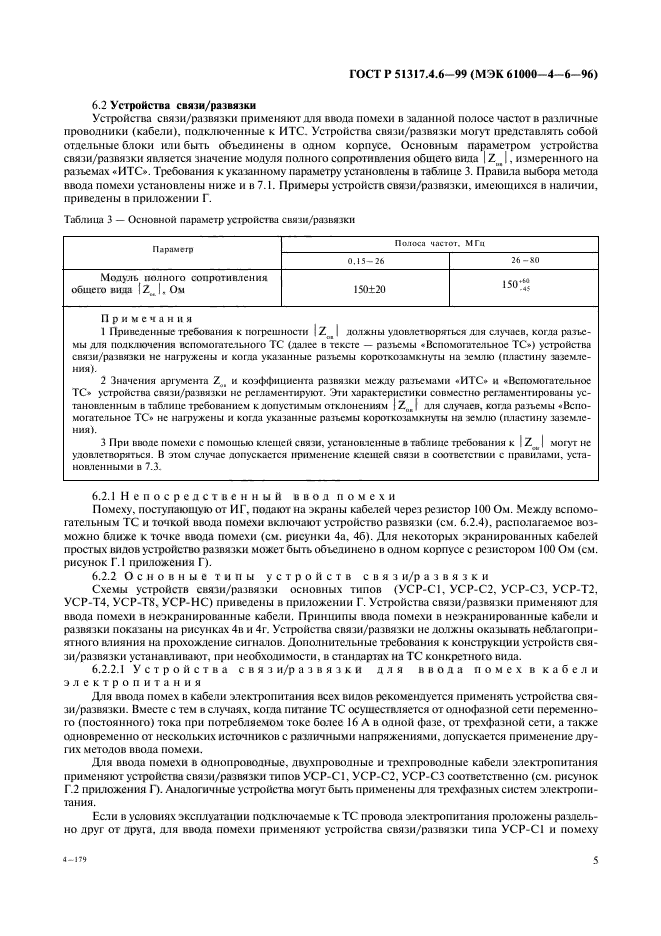

6.2 Устройства связи/развяжи
Устройства связи/развязки применяют для ввода помехи в заданной полосе частот в различные проводники (кабели), подключенные к ИТС. Устройства связи/развязки могут представлять собой отдельные блоки или быть объединены в одном корпусе. Основным параметром устройства связи/развязки является значение модуля полного сопротивления общего вида IZ 11, измеренного на разъемах «ИТО. Требования к указанному параметру установлены в таблице 3. Правила выбора метода ввода помехи установлены ниже и в 7.1. Примеры устройств связи/развязки, имеющихся в наличии, приведены в приложении Г.
|
Таблица 3 — Основной параметр устройства связи/развязки |
||||||||
|
||||||||
|
Примечания 1 Привслснные требования к погрешности 1Z 11 должны удовлетворяться для случаев, когда разъемы для подключения вспомогательного ТС (далее в тексге — разъемы «Вспомогательное ТС») устройства связи/развязки не нагружены и когда указанные разъемы корогкозамкнуты на землю (пластину заземления). 2 Значения аргумента Z , и коэффициента развязки между разъемами «ИТС» и «Вспомогательное ТС» устройства связи/развязки не регламентируют, ^ти характеристики совместно регламентированы установленным в таблице требованием к допустимым отклонениям I Z„. I для случаев, когда разъемы -Вспомогательное ТС* не нагружены и когда указанные разъемы короткозамкнуты на землю (пластину заземления). 3 При вводе помехи с помощью клещей связи, установленные в таблице требования к IZ u | могут не удовлетворяться. В этом случае допускается применение клешей связи в соответствии с правилами, установленными в 7.3. |
||||||||
6.2.1 Непосредственный ввод помехи
Помеху, поступающую от ИГ, подают на экраны кабелей через резистор 100 Ом. Между вспомогательным ТС и точкой ввода помехи включают устройство развязки (см. 6.2.4), располагаемое возможно ближе к точке ввода помехи (см. рисунки 4а. 46). Для некоторых экранированных кабелей простых видов устройство развязки может быть объединено в одном корпусе с резистором 100 Ом (см. рисунок Г. I приложения Г).
6.2.2 Основные типы устройств с в я з и/p а з в я з к и
Схемы устройств связи/развязки основных типов (УСР-СТ, УСР-С2, УСР-СЗ. УСР-Т2. УСР-Т4. УСР-Т8, УСР-НС) приведены в приложении Г. Устройства связи/развязки применяют для ввода помехи в неэкранированные кабели. Принципы ввода помехи в неэкранированные кабели и развязки показаны на рисунках 4в и 4г. Устройства связи/развязки не должны оказывать неблагоприятного влияния на прохождение сигналов. Дополнительные требования к конструкции устройств связи/развязки устанавливают, при необходимости, в стандартах на ТС конкретного вида.
6.2.2.1 Устройства связ и/p азвязки для ввода помех в кабели электропитания
Ятя ввода помех в кабели электропитания всех видов рекомендуется применять устройства связи/развязки. Вместе с тем в случаях, когда питание ТС осушестатяется от однофазной сети переменного (постоянного) тока при потребляемом токе более 16 Л в одной фазе, от трехфазной сети, а также одновременно от нескольких источников с различными напряжениями, допускается применение других методов ввода помехи.
Для ввода помехи в однопроводные, двухпроводные и трехпроводные кабели электропитания применяют устройства связи/развязки типов УСР-С1. УСР-С2, УСР-СЗ соответственно (см. рисунок Г.2 приложения Г). Аналогичные устройства могут быть применены для трехфазных систем электропитания.
Если в условиях эксплуатации подключаемые к ТС провода электропитания проложены раздельно друг от друга, для ввода помехи применяют устройства связи/развязки типа УСР-С1 и помеху
5
4-17У
ГОСТ Р 5I3I7.4.6—99 (МЭК 61000-4-6-96)

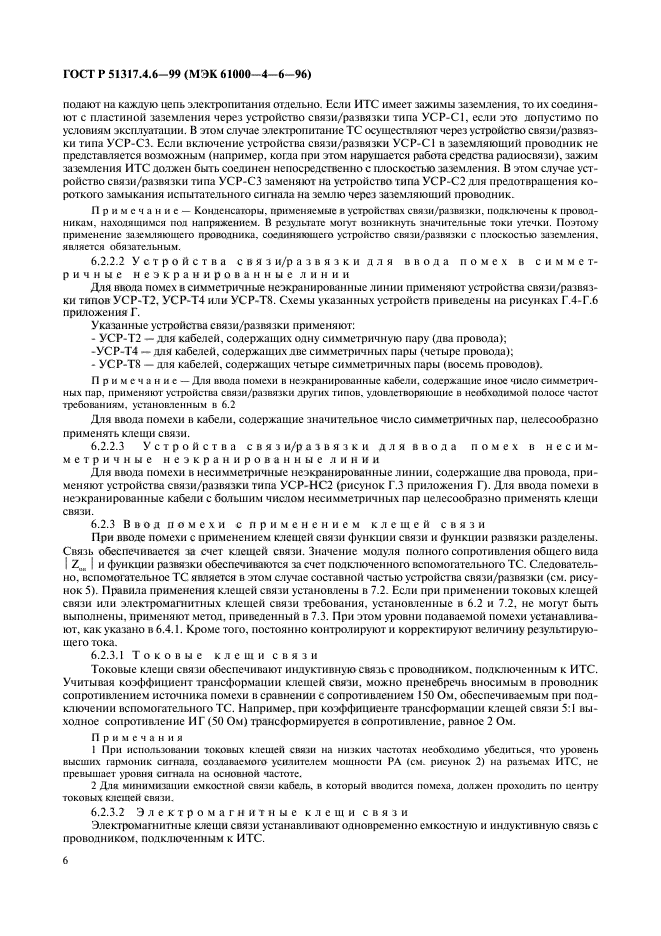

подают па каждую иепь электропитания отдельно. Если ИТС имеет зажимы заземления, то их соединяют с пластиной заземления через устройство связи/развязки типа УСР-С1, если это допустимо по условиям эксплуатации. В этом случае электропитание ТС осуществляют через устройство связи/развязки типа УСР-СЗ. Если включение устройства связи/развязки УСР-С1 в заземляющий проводник не представляется возможным (например, когда при этом нарушается работа средства радиосвязи), зажим заземления ИТС должен быть соединен непосредственно с плоскостью заземления. В этом случае устройство связи/развязки типа УСР-СЗ заменяют на устройство типа УСР-С2 для предотвращения короткого замыкания испытательного сигнала на землю через заземляющий проводник.
П р и м с ч а кие — Конденсаторы, применяемые в устройствах связи/развязки, подключены к проводникам, находящимся под напряжением. В результате мот возникнуть значительные токи утечки. Поэтому применение заземляющего проводника, соединяющего устройство связи/развязки с плоскостью заземления, является обязательным.
6.2.2.2 Устройства связ и/p азвязки для ввода помех в симметричные н е э к р а н и р о в а н н ы е линии
Для ввода помех в симметричные неэкранированные линии применяют устройства связи/развязки типов УСР-Т2, УСР-Т4 или УСР-Т8. Схемы указанных устройств приведены на рисунках Г.4-Г.6 приложения Г.
Указанные устройства связи/развязки применяют:
— УСР-Т2 — для кабелей, содержащих одну симметричную пару (два провода);
-УСР-Т4 — для кабелей, содержащих две симметричных пары (четыре провода);
— УСР-Т8 — для кабелей, содержащих четыре симметричных пары (восемь проводов).
Примечание — Для ввода помехи в неэкранированные кабели, содержащие иное чисто симметричных пар. применяют устройства связи/развязки других типов, удовлетворяющие в необходимой полосе частот требованиям, установленным в 6.2
Для ввода помехи в кабели, содержащие значительное число симметричных пар, целесообразно применять клещи связи.
6.2.2.3 Устройства связ и/p азвязки д л я в в о д а помех в несимметричные неэкранированные линии
Дчя ввода помехи в несимметричные неэкранированные линии, содержащие два провода, применяют устройства связи/развязки типа УСР-НС2 (рисунок Г.З приложения Г). Дтя ввода помехи в неэкранированные кабели с большим числом несимметричных пар целесообразно применять клеши связи.
6.2.3 В в о д п о м е х и с применением клещей связи
При вводе помехи с применением клешей связи функции связи и функции развязки разделены. Связь обеспечивается за счет клещей связи. Значение модуля полного сопротивления общего вида i Zu„ I и функции развязки обеспечиваются за счет подключенного вспомогательного ТС. Следовательно. вспомогательное ТС является в этом случае составной частью устройства связи/развязки (см. рисунок 5). Правила применения клешей связи установлены в 7.2. Если при применении токовых клешей связи или электромагнитных клещей связи требования, установленные в 6.2 и 7.2. не могут быть выполнены, применяют метод, приведенный в 7.3. При этом уровни подаваемой помехи устанавлива-ют. как указано в 6.4.1. Кроме того, постоянно контролируют и корректируют величину результирующего тока.
6.2.3.1 Токовые клеши связи
Токовые клеши связи обеспечивают индуктивную связь с проводником, подключенным к И’ГС. Учитывая коэффициент трансформации клещей связи, можно пренебречь вносимым в проводник сопротивлением источника помехи в сравнении с сопротивлением 150 Ом. обеспечиваемым при под-ключении вспомогательного ТС. Например, при коэффициенте трансформации клешей связи 5:1 выходное сопротивление ИГ (50 Ом) трансформируется в сопротивление, равное 2 Ом.
Примечания
1 При использовании токовых клешей связи на низких частотах необходимо убедиться, что уровень высших гармоник сигнала, создаваемого усилителем мощности РА (см. рисунок 2) на разъемах ИТС. не превышает уровня сигнала на основной частоте.
2 Для минимизации емкостной связи кабель, в который вводится помеха, должен проходить но центру токовых клешей связи.
6.2.3.2 Электромагнитные клещи связи
Электромагнитные клеши связи устанавливают одновременно емкостную и индуктивную связь с проводником, подключенным к ИТС.
6
ГОСТ Р 51317.4.6-99 (МЭК 61000 -4-6-96)

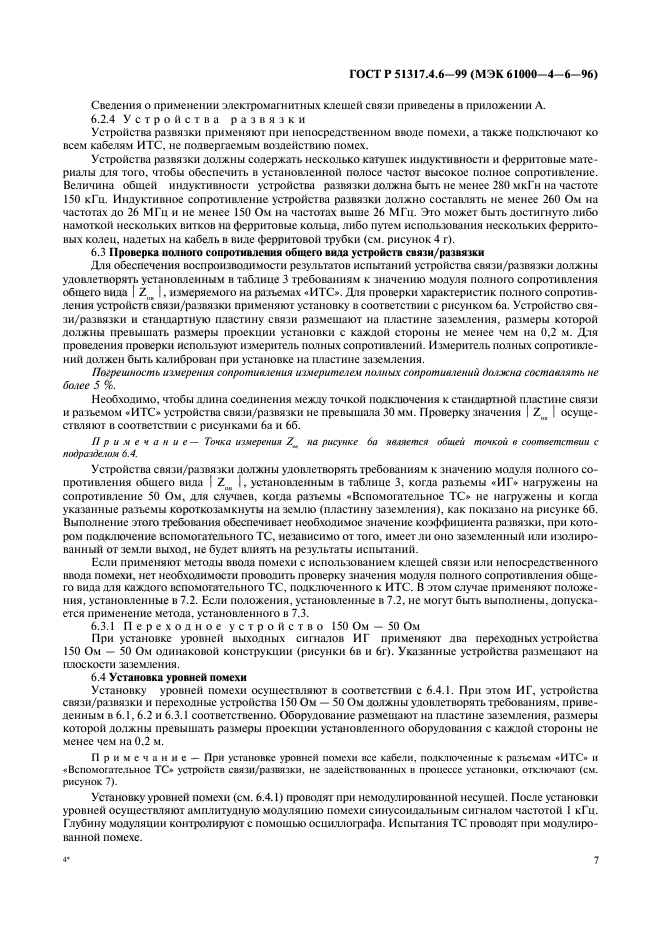

Сведения о применении электромагнитных клешей связи приведены в приложении Л.
6.2.4 Устройства развязки
Устройства развязки применяют при непосредствен пом вводе помехи, а также подключают ко всем кабелям ИТС, не подвергаемым воздействию помех.
Устройства развязки должны содержать несколько катушек индуктивности и феррнтовые материалы для того, чтобы обеспечить в установленной полосе частот высокое полное сопротивление. Величина обшей индуктивности устройства развязки должна быть не менее 280 мкГн на частоте 150 кГц. Индуктивное сопротивление устройства развязки должно составлять не менее 260 Ом на частотах до 26 МГц и не менее 150 Ом на частотах выше 26 МГц. Это может быть достигнуто либо намоткой нескольких витков на феррнтовые кольца, либо путем использования нескольких феррито-вых колец, надетых на кабель в виде ферритовой трубки (см. рисунок 4 г).
6.3 Проверка полного сопротивления общего вида устройств связи/развязки
Для обеспечения воспроизводимости результатов испытаний устройства связи/развязки должны удовлетворять установленным в таблице 3 требованиям к значению модуля полного сопротивления общего вида I Zut I, измеряемого на разъемах «ИТС*. Для проверки характеристик полного сопротивления устройств с вязи/развязки применяют установку в соответствии с рисунком 6а. Устройство связи/развязки и стандартную пластину связи размешают на пластине заземления, размеры которой должны превышать размеры проекции установки с каждой стороны не менее чем на 0,2 м. Для проведения проверки используют измеритель полных сопротивлений. Измеритель потных сопротивлений должен быть калиброван при установке на пластине заземления.
Погрешность ихиерения сопротивления измерителем пашых сопротивлений должна составлять не 6aiee 5 %.
Необходимо, чтобы длина соединения между точкой подключения к стандартной пластине связи и разъемом «ИТС» устройства связи/развязки не превышала 30 мм. Проверку значения | Z _ I осуществляют в соответствии с рисунками 6а и 66.
Примечание— Точка измерения Zm на рисунке 6а является общей точкой в соответствии с тн)разделом 6.4.
Устройства связи/развязки должны удовлетворять требованиям к значению модуля полного сопротивления общего вида I Zoi I, установленным в таблице 3, когда разъемы *ИГ* нагружены на сопротивление 50 Ом, для случаев, когда разъемы «Вспомогательное ТС» не нагружены и когда указанные разъемы короткозамкнуты на землю (пластину заземления), как показано на рисунке 66. Выполнение этого требования обеспечивает необходимое значение коэффициента развязки, при котором подключение вспомогательного ТС, независимо оттого, имеет ли оно заземленный или изолированный от земли выход, не будет влиять на результаты испытаний.
Если применяют методы ввода помехи с использованием клешей связи или непосредственного ввода помехи, нет необходимости проводить проверку значения модуля полного сопротивления общего вида для каждого вспомогательного ТС, подключенного к ИТС.
