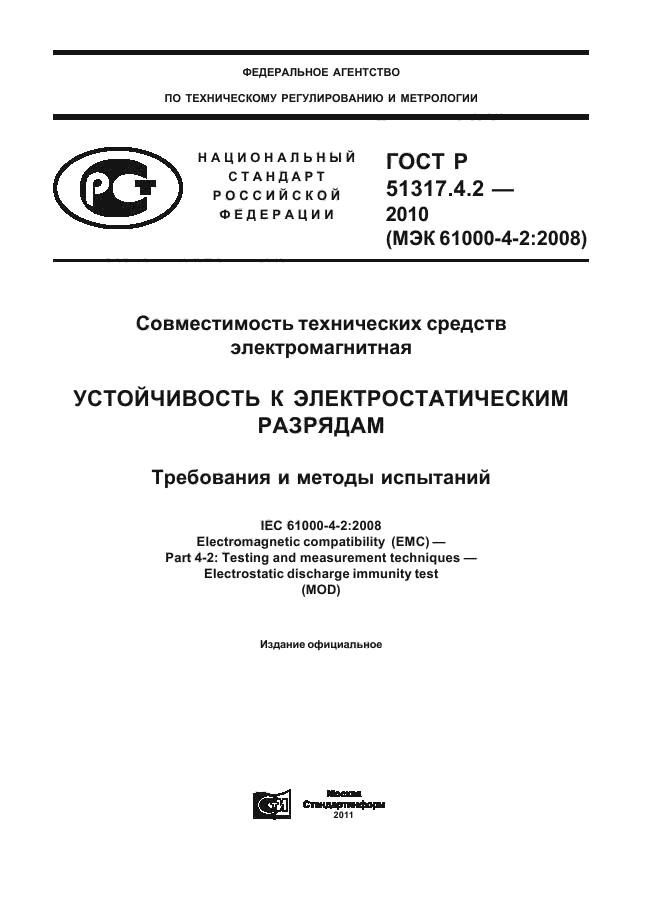

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р (МЭК 61000-4-2:2008) |
Совместимость технических средств
электромагнитная
УСТОЙЧИВОСТЬ К ЭЛЕКТРОСТАТИЧЕСКИМ
РАЗРЯДАМ
Требования и методы испытаний
IEC 61000-4-2:2008
Electromagnetic compatibility (EMC) —
Part 4-2: Testing and measurement techniques —
Electrostatic discharge immunity test
(MOD)
|
|
Москва Стандартинформ 2011 |

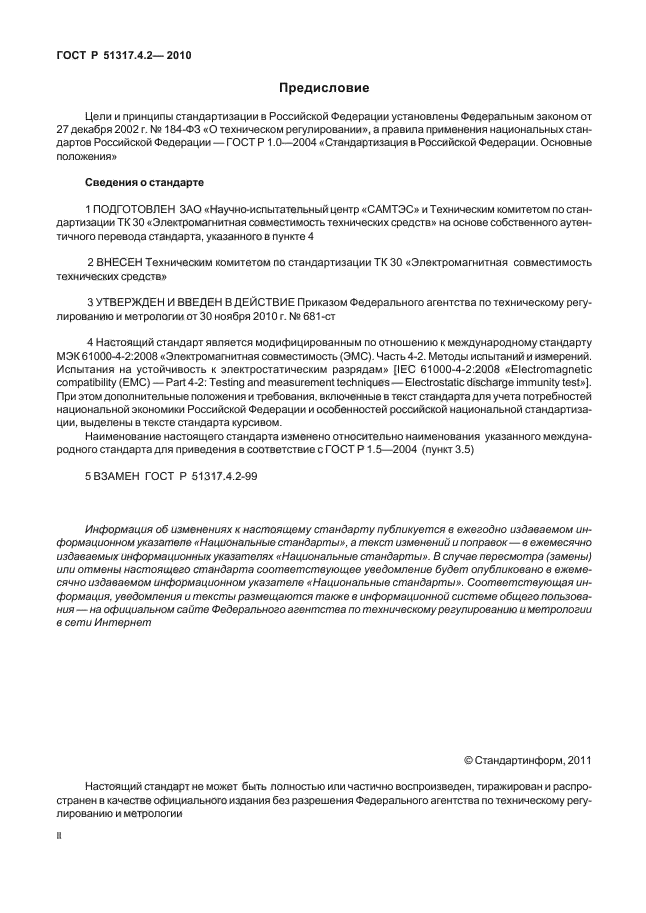

Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН ЗАО «Научно-испытательный центр «САМТЭС» и Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств» на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2010 г. № 681-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61000-4-2:2008 «Электромагнитная совместимость (ЭМС). Часть 4-2. Методы испытаний и измерений. Испытания на устойчивость к электростатическим разрядам» [IEC 61000-4-2:2008 «Electromagnetic compatibility (EMC) — Part 4-2: Testing and measurement techniques — Electrostatic discharge immunity test»]. При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)
5 ВЗАМЕН ГОСТ Р 51317.4.2-99
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
СОДЕРЖАНИЕ
|
1 Область применения. 4 2 Нормативные ссылки. 4 3 Термины и определения. 4 4 Общие положения. 6 5 Степени жесткости испытаний. 6 6 Испытательный генератор. 6 6.1 Общие положения. 6 6.2 Технические характеристики и качество функционирования испытательного генератора. 7 6.3 Верификация оборудования для создания электростатических разрядов. 10 7 Рабочее место для испытаний. 10 7.1 Испытательное оборудование. 10 7.2 Рабочее место для испытаний, проводимых в испытательных лабораториях. 10 7.3 Рабочее место для испытаний, проводимых на месте эксплуатации. 17 8 Методы испытаний. 18 8.1 Условия испытаний в лаборатории. 18 8.2 Режимы работы испытуемых технических средств. 18 8.3 Проведение испытаний. 19 9 Оценка результатов испытаний. 21 10 Протокол испытаний. 22 Приложение А (справочное) Пояснения. 22 Приложение В (обязательное) Калибровка системы измерения тока и измерение разрядного тока. 27 Приложение С (справочное) Пример датчика тока, соответствующего требованиям приложения В Приложение D (справочное) Излучаемые поля при электростатических разрядах, создаваемых человеком, держащим металлический предмет, и испытательным генератором электростатических разрядов. 37 Приложение Е (справочное) Обсуждение вопросов неопределенности измерений. 44 Приложение F (справочное) Различия в результатах испытаний и применение расширенной стратегии. 52 Библиография. 53 |

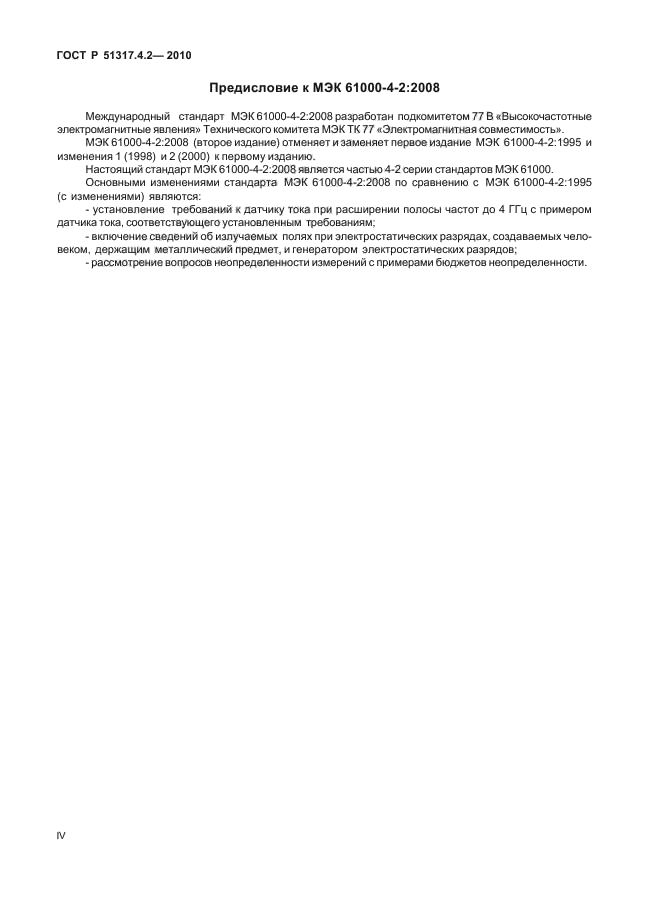

Предисловие к МЭК 61000-4-2:2008
Международный стандарт МЭК 61000-4-2:2008 разработан подкомитетом 77 В «Высокочастотные электромагнитные явления» Технического комитета МЭК ТК 77 «Электромагнитная совместимость».
МЭК 61000-4-2:2008 (второе издание) отменяет и заменяет первое издание МЭК 61000-4-2:1995 и изменения 1 (1998) и 2 (2000) к первому изданию.
Настоящий стандарт МЭК 61000-4-2:2008 является частью 4-2 серии стандартов МЭК 61000.
Основными изменениями стандарта МЭК 61000-4-2:2008 по сравнению с МЭК 61000-4-2:1995 (с изменениями) являются:
— установление требований к датчику тока при расширении полосы частот до 4 ГГц с примером датчика тока, соответствующего установленным требованиям;
— включение сведений об излучаемых полях при электростатических разрядах, создаваемых человеком, держащим металлический предмет, и генератором электростатических разрядов;
— рассмотрение вопросов неопределенности измерений с примерами бюджетов неопределенности.

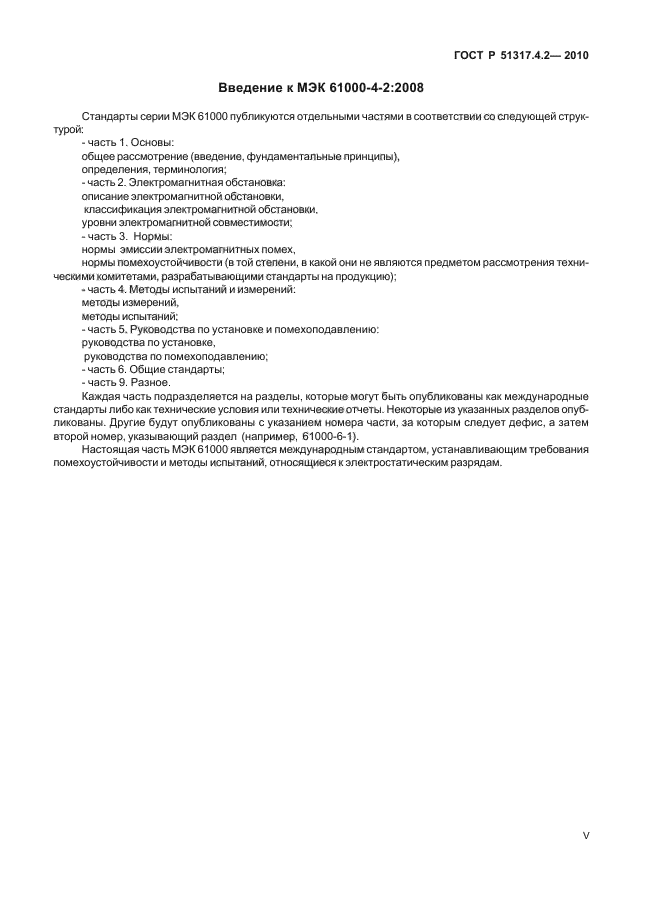

Введение к МЭК 61000-4-2:2008
Стандарты серии МЭК 61000 публикуются отдельными частями в соответствии со следующей структурой:
— часть 1. Основы:
общее рассмотрение (введение, фундаментальные принципы),
определения, терминология;
— часть 2. Электромагнитная обстановка:
описание электромагнитной обстановки,
классификация электромагнитной обстановки,
уровни электромагнитной совместимости;
— часть 3. Нормы:
нормы эмиссии электромагнитных помех,
нормы помехоустойчивости (в той степени, в какой они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
— часть 4. Методы испытаний и измерений:
методы измерений,
методы испытаний;
— часть 5. Руководства по установке и помехоподавлению:
руководства по установке,
руководства по помехоподавлению;
— часть 6. Общие стандарты;
— часть 9. Разное.
Каждая часть подразделяется на разделы, которые могут быть опубликованы как международные стандарты либо как технические условия или технические отчеты. Некоторые из указанных разделов опубликованы. Другие будут опубликованы с указанием номера части, за которым следует дефис, а затем второй номер, указывающий раздел (например, 61000-6-1).
Настоящая часть МЭК 61000 является международным стандартом, устанавливающим требования помехоустойчивости и методы испытаний, относящиеся к электростатическим разрядам.

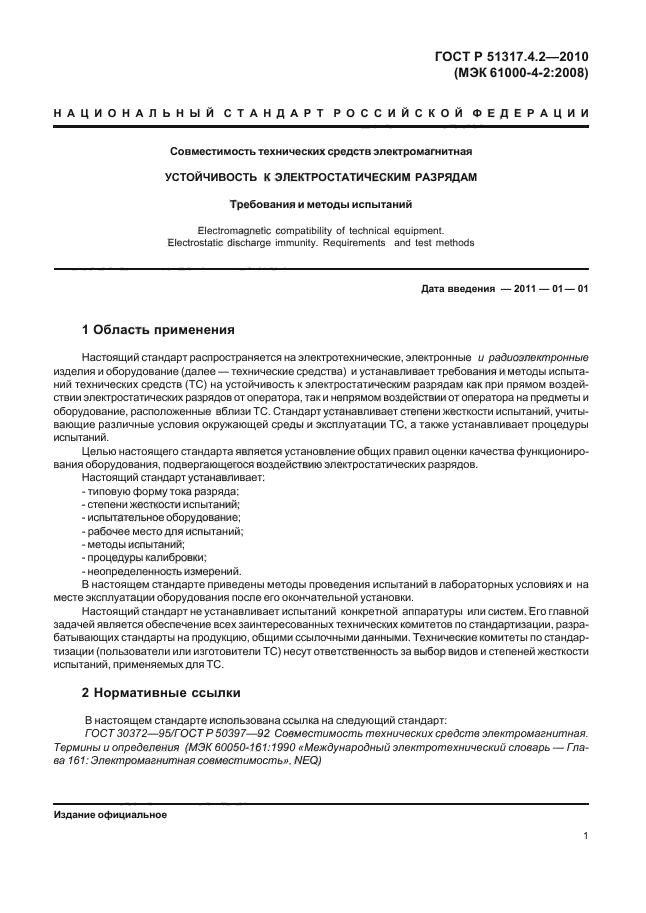

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
УСТОЙЧИВОСТЬ К ЭЛЕКТРОСТАТИЧЕСКИМ РАЗРЯДАМ
Требования и методы испытаний
Electromagnetic compatibility of technical equipment.
Electrostatic discharge immunity. Requirements and test methods
Дата введения — 2011—01—01
1 Область применения
Настоящий стандарт распространяется на электротехнические, электронные и радиоэлектронные изделия и оборудование (далее — технические средства) и устанавливает требования и методы испытаний технических средств (ТС) на устойчивость к электростатическим разрядам как при прямом воздействии электростатических разрядов от оператора, так и непрямом воздействии от оператора на предметы и оборудование, расположенные вблизи ТС. Стандарт устанавливает степени жесткости испытаний, учитывающие различные условия окружающей среды и эксплуатации ТС, а также устанавливает процедуры испытаний.
Целью настоящего стандарта является установление общих правил оценки качества функционирования оборудования, подвергающегося воздействию электростатических разрядов.
Настоящий стандарт устанавливает:
— типовую форму тока разряда;
— степени жесткости испытаний;
— испытательное оборудование;
— рабочее место для испытаний;
— методы испытаний;
— процедуры калибровки;
— неопределенность измерений.
В настоящем стандарте приведены методы проведения испытаний в лабораторных условиях и на месте эксплуатации оборудования после его окончательной установки.
Настоящий стандарт не устанавливает испытаний конкретной аппаратуры или систем. Его главной задачей является обеспечение всех заинтересованных технических комитетов по стандартизации, разрабатывающих стандарты на продукцию, общими ссылочными данными. Технические комитеты по стандартизации (пользователи или изготовители ТС) несут ответственность за выбор видов и степеней жесткости испытаний, применяемых для ТС.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения (МЭК 60050—161:1990 «Международный электротехнический словарь — Глава 161: Электромагнитная совместимость», NEQ)

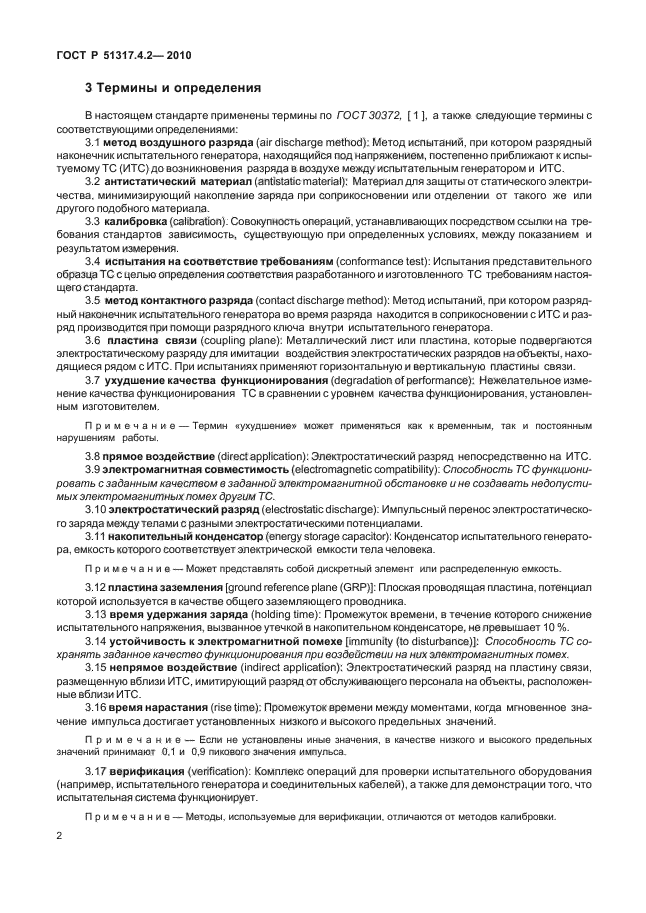

3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 30372, [1], а также следующие термины с соответствующими определениями:
3.1 метод воздушного разряда (air discharge method): Метод испытаний, при котором разрядный наконечник испытательного генератора, находящийся под напряжением, постепенно приближают к испытуемому ТС (ИТС) до возникновения разряда в воздухе между испытательным генератором и ИТС.
3.2 антистатический материал (antistatic material): Материал для защиты от статического электричества, минимизирующий накопление заряда при соприкосновении или отделении от такого же или другого подобного материала.
3.3 калибровка (calibration): Совокупность операций, устанавливающих посредством ссылки на требования стандартов зависимость, существующую при определенных условиях, между показанием и результатом измерения.
3.4 испытания на соответствие требованиям (conformance test): Испытания представительного образца ТС с целью определения соответствия разработанного и изготовленного ТС требованиям настоящего стандарта.
3.5 метод контактного разряда (contact discharge method): Метод испытаний, при котором разрядный наконечник испытательного генератора во время разряда находится в соприкосновении с ИТС и разряд производится при помощи разрядного ключа внутри испытательного генератора.
3.6 пластина связи (coupling plane): Металлический лист или пластина, которые подвергаются электростатическому разряду для имитации воздействия электростатических разрядов на объекты, находящиеся рядом с ИТС. При испытаниях применяют горизонтальную и вертикальную пластины связи.
3.7 ухудшение качества функционирования (degradation of performance): Нежелательное изменение качества функционирования ТС в сравнении с уровнем качества функционирования, установленным изготовителем.
Примечание — Термин «ухудшение» может применяться как к временным, так и постоянным нарушениям работы.
3.8 прямое воздействие (direct application): Электростатический разряд непосредственно на ИТС.
3.9 электромагнитная совместимость (electromagnetic compatibility): Способность ТС функционировать с заданным качеством в заданной электромагнитной обстановке и не создавать недопустимых электромагнитных помех другим ТС.
3.10 электростатический разряд (electrostatic discharge): Импульсный перенос электростатического заряда между телами с разными электростатическими потенциалами.
3.11 накопительный конденсатор (energy storage capacitor): Конденсатор испытательного генератора, емкость которого соответствует электрической емкости тела человека.
Примечание — Может представлять собой дискретный элемент или распределенную емкость.
3.12 пластина заземления [ground reference plane (GRP)]: Плоская проводящая пластина, потенциал которой используется в качестве общего заземляющего проводника.
3.13 время удержания заряда (holding time): Промежуток времени, в течение которого снижение испытательного напряжения, вызванное утечкой в накопительном конденсаторе, не превышает 10 %.
3.14 устойчивость к электромагнитной помехе [immunity (to disturbance)]: Способность ТС сохранять заданное качество функционирования при воздействии на них электромагнитных помех.
3.15 непрямое воздействие (indirect application): Электростатический разряд на пластину связи, размещенную вблизи ИТС, имитирующий разряд от обслуживающего персонала на объекты, расположенные вблизи ИТС.
3.16 время нарастания (rise time): Промежуток времени между моментами, когда мгновенное значение импульса достигает установленных низкого и высокого предельных значений.
Примечание — Если не установлены иные значения, в качестве низкого и высокого предельных значений принимают 0,1 и 0,9 пикового значения импульса.
3.17 верификация (verification): Комплекс операций для проверки испытательного оборудования (например, испытательного генератора и соединительных кабелей), а также для демонстрации того, что испытательная система функционирует.
Примечание — Методы, используемые для верификации, отличаются от методов калибровки.

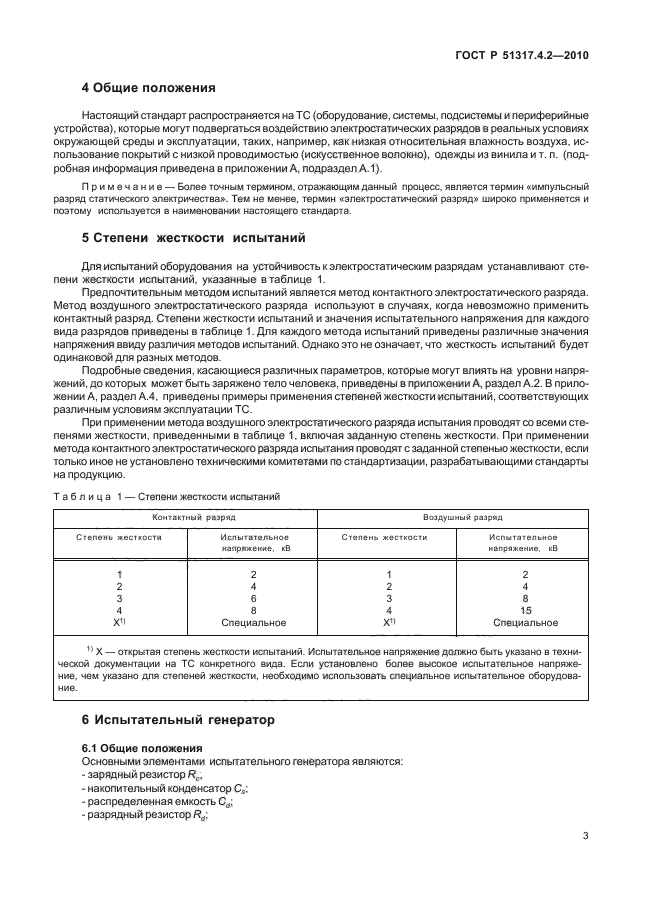

4 Общие положения
Настоящий стандарт распространяется на ТС (оборудование, системы, подсистемы и периферийные устройства), которые могут подвергаться воздействию электростатических разрядов в реальных условиях окружающей среды и эксплуатации, таких, например, как низкая относительная влажность воздуха, использование покрытий с низкой проводимостью (искусственное волокно), одежды из винила и т.п. (подробная информация приведена в приложении А, подраздел А.1).
Примечание — Более точным термином, отражающим данный процесс, является термин «импульсный разряд статического электричества». Тем не менее, термин «электростатический разряд» широко применяется и поэтому используется в наименовании настоящего стандарта.
5 Степени жесткости испытаний
Для испытаний оборудования на устойчивость к электростатическим разрядам устанавливают степени жесткости испытаний, указанные в таблице 1.
Предпочтительным методом испытаний является метод контактного электростатического разряда. Метод воздушного электростатического разряда используют в случаях, когда невозможно применить контактный разряд. Степени жесткости испытаний и значения испытательного напряжения для каждого вида разрядов приведены в таблице 1. Для каждого метода испытаний приведены различные значения напряжения ввиду различия методов испытаний. Однако это не означает, что жесткость испытаний будет одинаковой для разных методов.

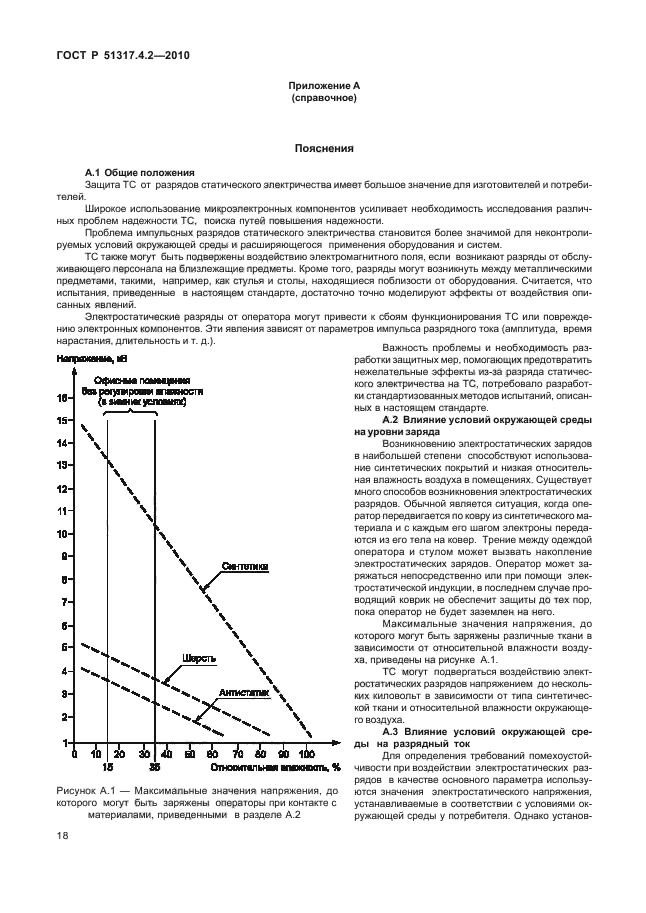

Подробные сведения, касающиеся различных параметров, которые могут влиять на уровни напряжений, до которых может быть заряжено тело человека, приведены в приложении А, раздел А.2. В приложении А, раздел А.4, приведены примеры применения степеней жесткости испытаний, соответствующих различным условиям эксплуатации ТС.
При применении метода воздушного электростатического разряда испытания проводят со всеми степенями жесткости, приведенными в таблице 1, включая заданную степень жесткости. При применении метода контактного электростатического разряда испытания проводят с заданной степенью жесткости, если только иное не установлено техническими комитетами по стандартизации, разрабатывающими стандарты на продукцию.
Таблица 1 — Степени жесткости испытаний
|
Контактный разряд |
Воздушный разряд |
||
|
Степень жесткости |
Испытательное напряжение, кВ |
Степень жесткости |
Испытательное напряжение, кВ |
|
1 |
2 |
1 |
2 |
|
2 |
4 |
2 |
4 |
|
3 |
6 |
3 |
8 |
|
4 |
8 |
4 |
15 |
|
Х1) |
Специальное |
Х1) |
Специальное |
|
1) X — открытая степень жесткости испытаний. Испытательное напряжение должно быть указано в технической документации на ТС конкретного вида. Если установлено более высокое испытательное напряжение, чем указано для степеней жесткости, необходимо использовать специальное испытательное оборудование. |
|||
6 Испытательный генератор 6.1 Общие положения
Основными элементами испытательного генератора являются:
— зарядный резистор Rc;
— накопительный конденсатор Cs;
— распределенная емкость Cd;
— разрядный резистор Rd;
— индикатор испытательного напряжения;
— разрядный ключ;
— зарядный ключ;
— сменные наконечники разрядного электрода (см. рисунок 3);
— провод заземления испытательного генератора;
— источник электропитания.

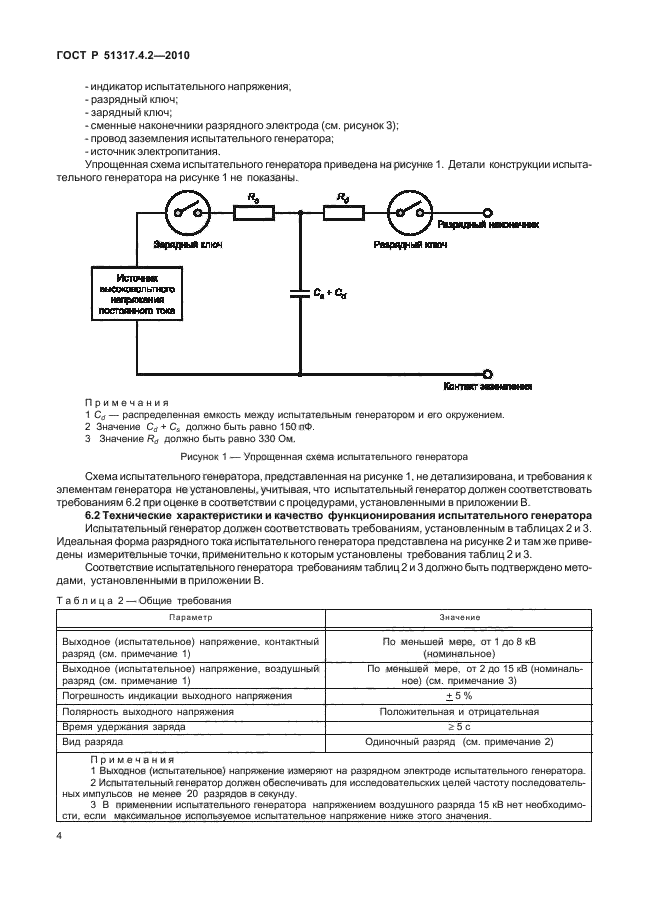

Упрощенная схема испытательного генератора приведена на рисунке 1. Детали конструкции испытательного генератора на рисунке 1 не показаны.
Примечания
1 Сd — распределенная емкость между испытательным генератором и его окружением.
2 Значение Cd + Cs должно быть равно 150 пФ.
3 Значение Rd должно быть равно 330 Ом.
Рисунок 1 — Упрощенная схема испытательного генератора
Схема испытательного генератора, представленная на рисунке 1, не детализирована, и требования к элементам генератора не установлены, учитывая, что испытательный генератор должен соответствовать требованиям 6.2 при оценке в соответствии с процедурами, установленными в приложении В.
6.2 Технические характеристики и качество функционирования испытательного генератора
Испытательный генератор должен соответствовать требованиям, установленным в таблицах 2 и 3. Идеальная форма разрядного тока испытательного генератора представлена на рисунке 2 и там же приведены измерительные точки, применительно к которым установлены требования таблиц 2 и 3.

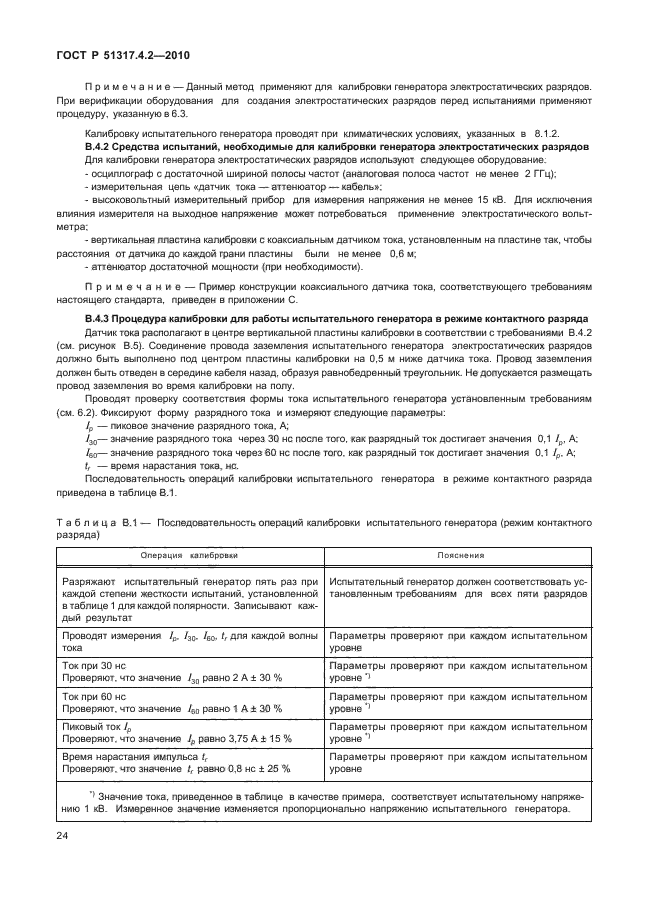

Соответствие испытательного генератора требованиям таблиц 2 и 3 должно быть подтверждено методами, установленными в приложении В.
Таблица 2 — Общие требования
|
Параметр |
Значение |
|
Выходное (испытательное) напряжение, контактный разряд (см. примечание 1) |
По меньшей мере, от 1 до 8 кВ (номинальное) |
|
Выходное (испытательное) напряжение, воздушный разряд (см. примечание 1) |
По меньшей мере, от 2 до 15 кВ (номинальное) (см. примечание 3) |
|
Погрешность индикации выходного напряжения |
±5 % |
|
Полярность выходного напряжения |
Положительная и отрицательная |
|
Время удержания заряда |
≥ 5 с |
|
Вид разряда |
Одиночный разряд (см. примечание 2) |
|
Примечания 1 Выходное (испытательное) напряжение измеряют на разрядном электроде испытательного генератора. 2 Испытательный генератор должен обеспечивать для исследовательских целей частоту последовательных импульсов не менее 20 разрядов в секунду. 3 В применении испытательного генератора напряжением воздушного разряда 15 кВ нет необходимости, если максимальное используемое испытательное напряжение ниже этого значения. |
|

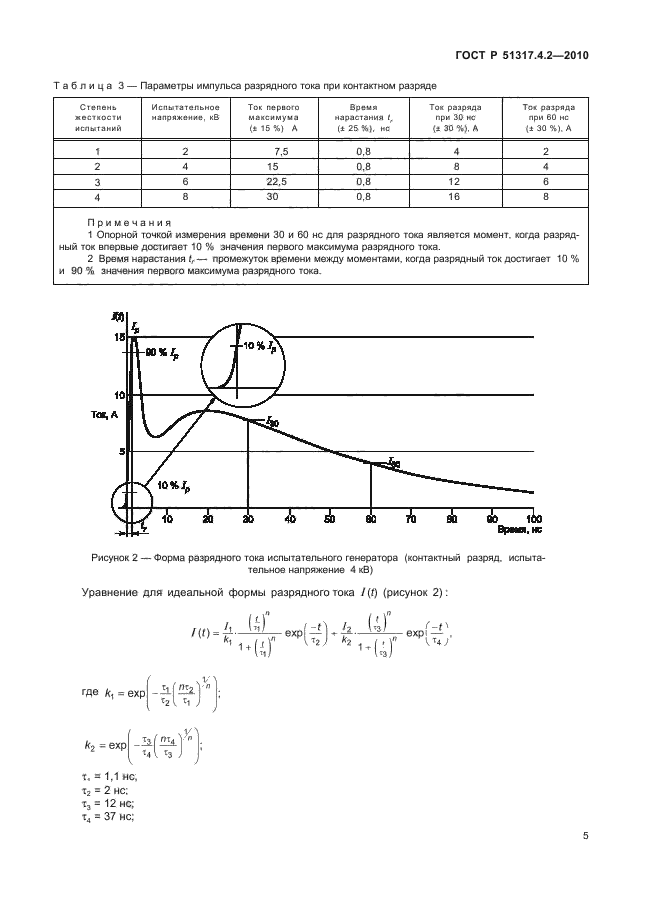

Таблица 3 — Параметры импульса разрядного тока при контактном разряде
|
Степень жесткости испытаний |
Испытательное напряжение, кВ |
Ток первого максимума (± 15 %), А |
Время нарастания tr (± 25 %), нс |
Ток разряда при 30 нс (± 30 %), А |
Ток разряда при 60 нс (± 30 %), А |
|
1 |
2 |
7,5 |
0,8 |
4 |
2 |
|
2 |
4 |
15 |
0,8 |
8 |
4 |
|
3 |
6 |
22,5 |
0,8 |
12 |
6 |
|
4 |
8 |
30 |
0,8 |
16 |
8 |
|
Примечания 1 Опорной точкой измерения времени 30 и 60 не для разрядного тока является момент, когда разрядный ток впервые достигает 10 % значения первого максимума разрядного тока. 2 Время нарастания tr — промежуток времени между моментами, когда разрядный ток достигает 10 % и 90 % значения первого максимума разрядного тока. |
|||||
Рисунок 2 — Форма разрядного тока испытательного генератора (контактный разряд, испытательное напряжение 4 кВ)
Уравнение для идеальной формы разрядного тока I(t) (рисунок 2):
где
τ1 = 1,1 нс;
τ2 = 2 нс;
τ3 = 12 нс;
τ4 = 37 нс;
I1 = 16,6 А (при 4 кВ);
I2 = 9,3 А (при 4 кВ);
n = 1,8.
В конструкции испытательного генератора должны быть предусмотрены устройства, предотвращающие создание непреднамеренных излучаемых или кондуктивных электромагнитных помех импульсного или непрерывного характера с тем, чтобы паразитные эффекты не оказывали влияния на испытуемое или вспомогательное оборудование (см. приложение D).
Форма и размеры разрядных электродов испытательного генератора должны соответствовать приведенным на рисунке 3.
Допускается применение изолирующего покрытия электродов, при этом должны соблюдаться требования, предъявляемые к форме разрядного тока.

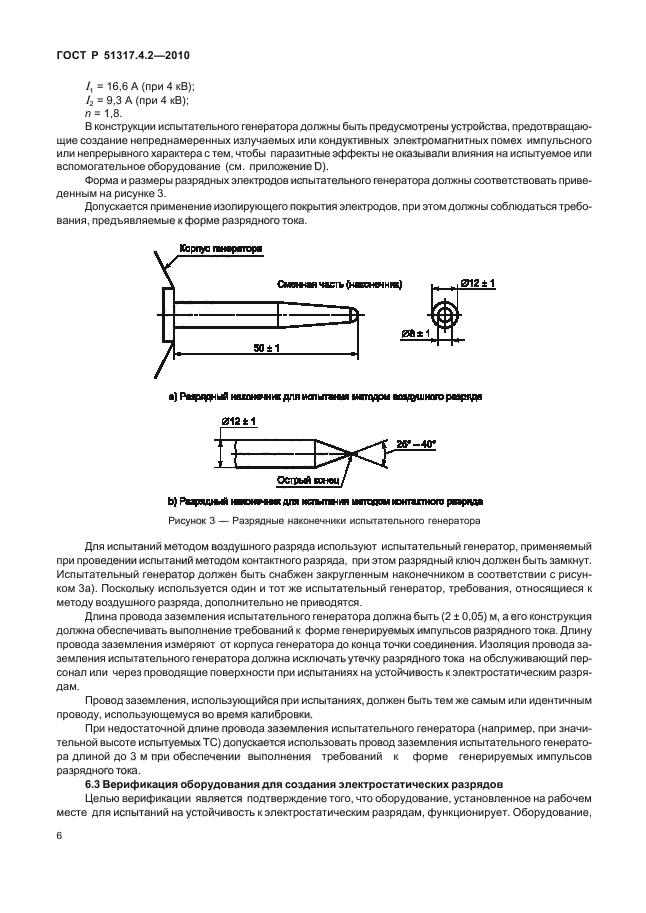

Рисунок 3 — Разрядные наконечники испытательного генератора
Для испытаний методом воздушного разряда используют испытательный генератор, применяемый при проведении испытаний методом контактного разряда, при этом разрядный ключ должен быть замкнут. Испытательный генератор должен быть снабжен закругленным наконечником в соответствии с рисунком 3а). Поскольку используется один и тот же испытательный генератор, требования, относящиеся к методу воздушного разряда, дополнительно не приводятся.
Длина провода заземления испытательного генератора должна быть (2 ± 0,05) м, а его конструкция должна обеспечивать выполнение требований к форме генерируемых импульсов разрядного тока. Длину провода заземления измеряют от корпуса генератора до конца точки соединения. Изоляция провода заземления испытательного генератора должна исключать утечку разрядного тока на обслуживающий персонал или через проводящие поверхности при испытаниях на устойчивость к электростатическим разрядам.
Провод заземления, использующийся при испытаниях, должен быть тем же самым или идентичным проводу, использующемуся во время калибровки.
При недостаточной длине провода заземления испытательного генератора (например, при значительной высоте испытуемых ТС) допускается использовать провод заземления испытательного генератора длиной до 3 м при обеспечении выполнения требований к форме генерируемых импульсов разрядного тока.
6.3 Верификация оборудования для создания электростатических разрядов

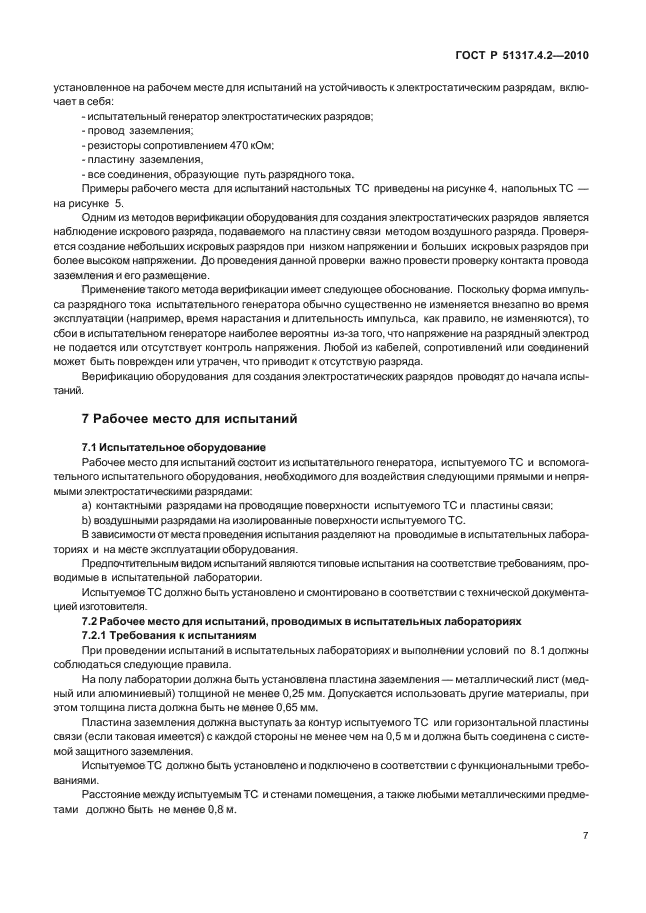

Целью верификации является подтверждение того, что оборудование, установленное на рабочем месте для испытаний на устойчивость к электростатическим разрядам, функционирует. Оборудование, установленное на рабочем месте для испытаний на устойчивость к электростатическим разрядам, включает в себя:
— испытательный генератор электростатических разрядов;
— провод заземления;
— резисторы сопротивлением 470 кОм;
— пластину заземления;
— все соединения, образующие путь разрядного тока.

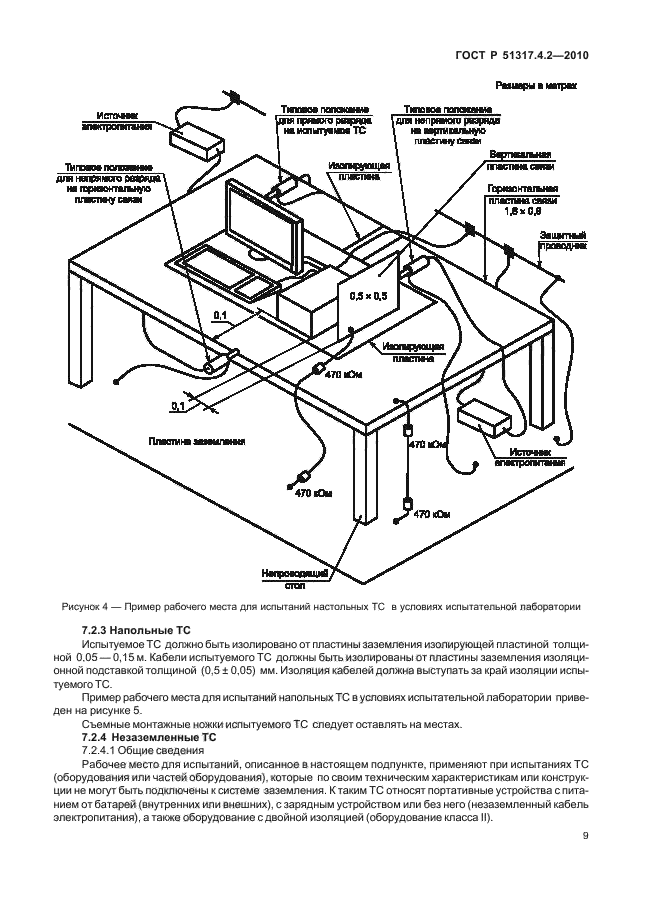

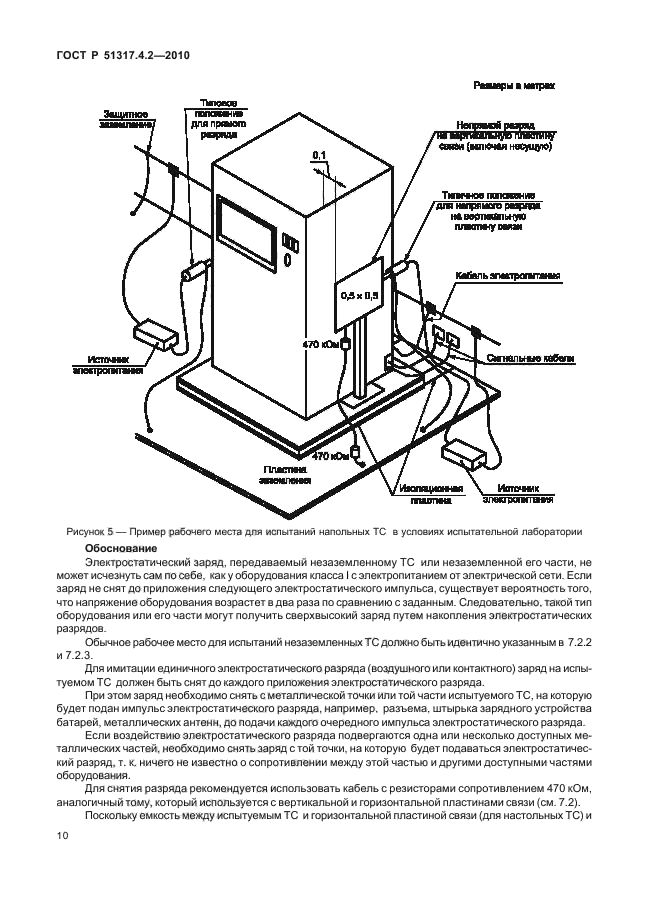

Примеры рабочего места для испытаний настольных ТС приведены на рисунке 4, напольных ТС — на рисунке 5.
Одним из методов верификации оборудования для создания электростатических разрядов является наблюдение искрового разряда, подаваемого на пластину связи методом воздушного разряда. Проверяется создание небольших искровых разрядов при низком напряжении и больших искровых разрядов при более высоком напряжении. До проведения данной проверки важно провести проверку контакта провода заземления и его размещение.
Применение такого метода верификации имеет следующее обоснование. Поскольку форма импульса разрядного тока испытательного генератора обычно существенно не изменяется внезапно во время эксплуатации (например, время нарастания и длительность импульса, как правило, не изменяются), то сбои в испытательном генераторе наиболее вероятны из-за того, что напряжение на разрядный электрод не подается или отсутствует контроль напряжения. Любой из кабелей, сопротивлений или соединений может быть поврежден или утрачен, что приводит к отсутствию разряда.
Верификацию оборудования для создания электростатических разрядов проводят до начала испытаний.
7 Рабочее место для испытаний 7.1 Испытательное оборудование
Рабочее место для испытаний состоит из испытательного генератора, испытуемого ТС и вспомогательного испытательного оборудования, необходимого для воздействия следующими прямыми и непрямыми электростатическими разрядами:
a) контактными разрядами на проводящие поверхности испытуемого ТС и пластины связи;
b) воздушными разрядами на изолированные поверхности испытуемого ТС.
В зависимости от места проведения испытания разделяют на проводимые в испытательных лабораториях и на месте эксплуатации оборудования.
Предпочтительным видом испытаний являются типовые испытания на соответствие требованиям, проводимые в испытательной лаборатории.
Испытуемое ТС должно быть установлено и смонтировано в соответствии с технической документацией изготовителя.
7.2 Рабочее место для испытаний, проводимых в испытательных лабораториях
7.2.1 Требования к испытаниям
При проведении испытаний в испытательных лабораториях и выполнении условий по 8.1 должны соблюдаться следующие правила.

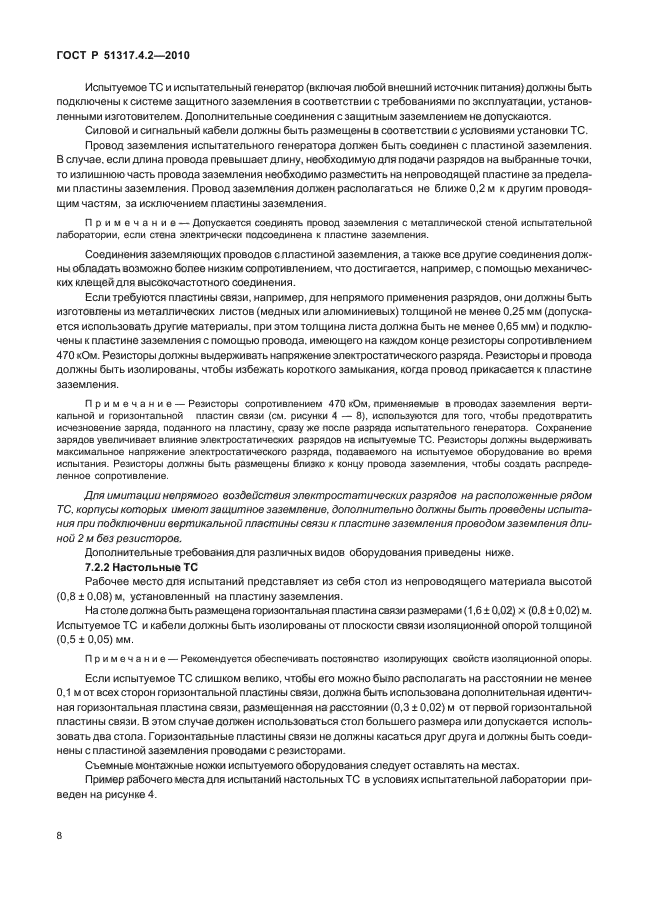

На полу лаборатории должна быть установлена пластина заземления — металлический лист (медный или алюминиевый) толщиной не менее 0,25 мм. Допускается использовать другие материалы, при этом толщина листа должна быть не менее 0,65 мм.
Пластина заземления должна выступать за контур испытуемого ТС или горизонтальной пластины связи (если таковая имеется) с каждой стороны не менее чем на 0,5 м и должна быть соединена с системой защитного заземления.
Испытуемое ТС должно быть установлено и подключено в соответствии с функциональными требованиями.
Расстояние между испытуемым ТС и стенами помещения, а также любыми металлическими предметами должно быть не менее 0,8 м.
Испытуемое ТС и испытательный генератор (включая любой внешний источник питания) должны быть подключены к системе защитного заземления в соответствии с требованиями по эксплуатации, установленными изготовителем. Дополнительные соединения с защитным заземлением не допускаются.
Силовой и сигнальный кабели должны быть размещены в соответствии с условиями установки ТС.
Провод заземления испытательного генератора должен быть соединен с пластиной заземления. В случае, если длина провода превышает длину, необходимую для подачи разрядов на выбранные точки, то излишнюю часть провода заземления необходимо разместить на непроводящей пластине за пределами пластины заземления. Провод заземления должен располагаться не ближе 0,2 м к другим проводящим частям, за исключением пластины заземления.
Примечание — Допускается соединять провод заземления с металлической стеной испытательной лаборатории, если стена электрически подсоединена к пластине заземления.
Соединения заземляющих проводов с пластиной заземления, а также все другие соединения должны обладать возможно более низким сопротивлением, что достигается, например, с помощью механических клещей для высокочастотного соединения.
Если требуются пластины связи, например, для непрямого применения разрядов, они должны быть изготовлены из металлических листов (медных или алюминиевых) толщиной не менее 0,25 мм (допускается использовать другие материалы, при этом толщина листа должна быть не менее 0,65 мм) и подключены к пластине заземления с помощью провода, имеющего на каждом конце резисторы сопротивлением 470 кОм. Резисторы должны выдерживать напряжение электростатического разряда. Резисторы и провода должны быть изолированы, чтобы избежать короткого замыкания, когда провод прикасается к пластине заземления.
Примечание — Резисторы сопротивлением 470 кОм, применяемые в проводах заземления вертикальной и горизонтальной пластин связи (см. рисунки 4 — 8), используются для того, чтобы предотвратить исчезновение заряда, поданного на пластину, сразу же после разряда испытательного генератора. Сохранение зарядов увеличивает влияние электростатических разрядов на испытуемые ТС. Резисторы должны выдерживать максимальное напряжение электростатического разряда, подаваемого на испытуемое оборудование во время испытания. Резисторы должны быть размещены близко к концу провода заземления, чтобы создать распределенное сопротивление.
Для имитации непрямого воздействия электростатических разрядов на расположенные рядом ТС, корпусы которых имеют защитное заземление, дополнительно должны быть проведены испытания при подключении вертикальной пластины связи к пластине заземления проводом заземления длиной 2 м без резисторов.
Дополнительные требования для различных видов оборудования приведены ниже.

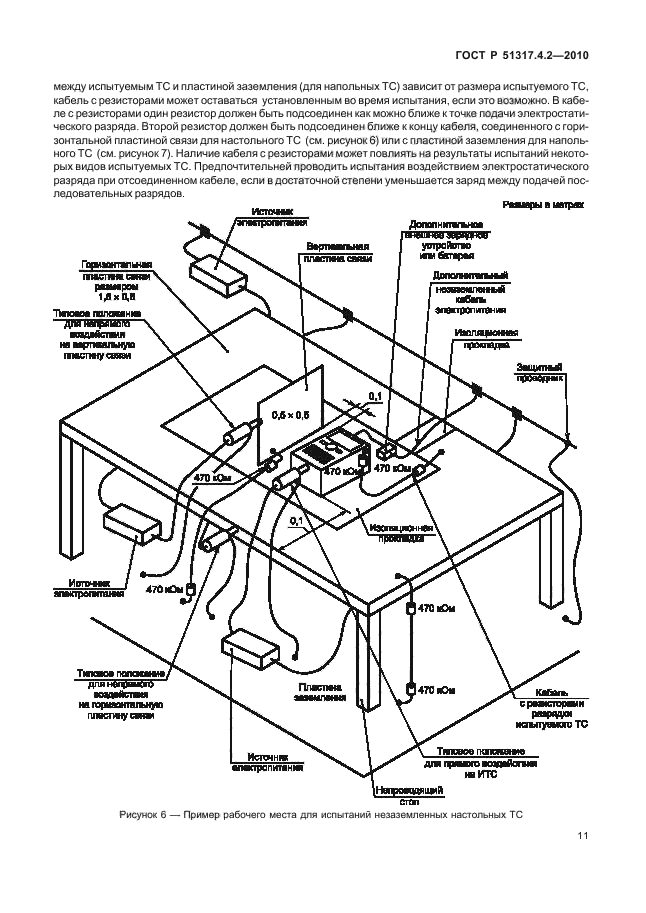

7.2.2 Настольные ТС
Рабочее место для испытаний представляет из себя стол из непроводящего материала высотой (0,8 ± 0,08) м, установленный на пластину заземления.
На столе должна быть размещена горизонтальная пластина связи размерами (1,6 ± 0,02)×(0,8 ± 0,02) м. Испытуемое ТС и кабели должны быть изолированы от плоскости связи изоляционной опорой толщиной (0,5 ± 0,05) мм.
Примечание — Рекомендуется обеспечивать постоянство изолирующих свойств изоляционной опоры.
Если испытуемое ТС слишком велико, чтобы его можно было располагать на расстоянии не менее 0,1 м от всех сторон горизонтальной пластины связи, должна быть использована дополнительная идентичная горизонтальная пластина связи, размещенная на расстоянии (0,3 ± 0,02) м от первой горизонтальной пластины связи. В этом случае должен использоваться стол большего размера или допускается использовать два стола. Горизонтальные плас
