ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ГОСТР
|
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
51317.3.3-
2008
(МЭК 61000-3-3: 2005)
Совместимость технических средств электромагнитная
ОГРАНИЧЕНИЕ ИЗМЕНЕНИЙ НАПРЯЖЕНИЯ, КОЛЕБАНИЙ НАПРЯЖЕНИЯ И ФЛИКЕРА В НИЗКОВОЛЬТНЫХ СИСТЕМАХ ЭЛЕКТРОСНАБЖЕНИЯ ОБЩЕГО НАЗНАЧЕНИЯ. ТЕХНИЧЕСКИЕ СРЕДСТВА С ПОТРЕБЛЯЕМЫМ ТОКОМ НЕ БОЛЕЕ 16 А (В ОДНОЙ ФАЗЕ), ПОДКЛЮЧАЕМЫЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПРИ НЕСОБЛЮДЕНИИ ОПРЕДЕЛЕННЫХ УСЛОВИЙ ПОДКЛЮЧЕНИЯ
Нормы и методы испытаний
IEC 61000-3-3:2005
Electromagnetic compatibility (EMC) — Part 3-3: Limits — Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current £ 16 A per phase and not subject to conditional connection
(MOD)
Издание официальное
S
Ш
ГОСТ Р 51317.3.3-2008
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184 -ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные попожения»
Сведения о стандарте
1 РАЗРАБОТАН ЗАО «Научно-испытательный центр «САМТЭС» и Техническим комитетом по стандартизации ТК 30 « Электромагнитная совместимость технических средств» на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. № 659-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК61000-3-3:2005 «Электромагнитная совместимость (ЭМС). Часть 3-3. Нормы. Ограничение изменений напряжения, колебаний напряжения и фликера в общественных низковольтных системах электроснабжения для оборудования с потребляемым током не более 16 А в одной фазе, не подлежащего условному соединению» (IEC 61000-3-3:2005 «Electromagnetic compatibility (EMC) — Part 3-3: Limits — Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current <: 16 A per phase and not subject to conditional connection»).
При этом допопнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р1.5—2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении С
5 ВЗАМЕН ГОСТ Р 51317.3.3-99
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ. 2009
Настоящий стандарт не может быть попностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
ГОСТ Р 51317.3.3-2008
Содержание
1 Область применения……………………………………………1
2 Нормативные ссылки…………………………………………..2
3 Термины и определения…………………………………………2
4 Оценка изменений напряжения, колебаний напряжения и фликера…………………3
4.1 Оценка относительных изменений напряжения d…………………………3
4.2 Оценка кратковременной дозы фликера …………………………….4
4.3 Оценка длительной дозы фликера Р.»………………………………..5
5 Нормы……………………………………………………5
6 Условия испытаний…………………………………………….6
6.1 Общие положения…………………………………………..6
6.2 Погрешность результатов измерений……………………………….7
6.3 Испытательное напряжение эпектропитания……………………………7
6.4 Стандартное полное сопротивпение………………………………..7
6.5 Период наблюдения…………………………………………7
6.6 Общие условия испытаний……………………………………..7
Приложение А (обязательное) Применение норм и условия типовых испытаний ТС конкретного
вида…………………………………………….12
Приложение В (обязательное) Условия испытаний и процедуры измерения максимальных относительных изменений напряжения с/т»? вызванных операциями ручного переключения . 17
Приложение С (справочное) Сведения о соответствии ссыпочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем
стандарте в качестве нормативных ссылок………………………18
Библиография………………………………………………..19
ill
ГОСТ Р 51317.3.3-2008

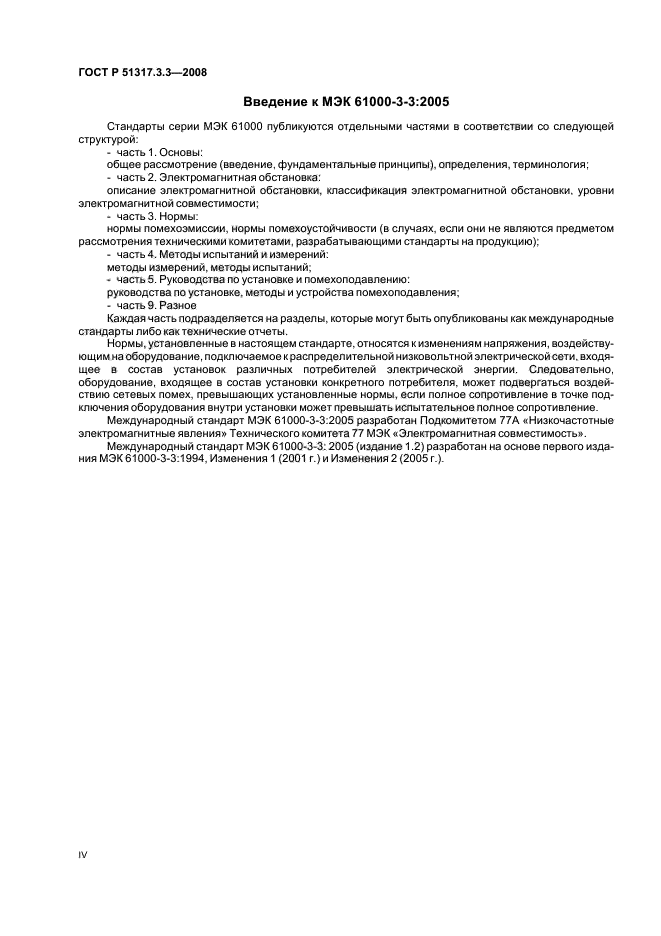

Введение к МЭК 61000-3-3:2005
Стандарты серии МЭК 61000 публикуются отдельными частями в соответствии со следующей структурой:
— часть 1. Основы:
общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
— часть 2. Электромагнитная обстановка:
описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
— часть 3. Нормы:
нормы помехоэмиссии, нормы помехоустойчивости (в случаях, если они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
— часть 4. Методы испытаний и измерений:
методы измерений, методы испытаний;
— часть 5. Руководства по установке и помехоподавлению:
руководства по установке, методы и устройства помехоподавления;
— часть 9.Разное
Каждая часть подразделяется на разделы, которые могут быть опубликованы как международные стандарты либо как технические отчеты.
Нормы, установленные в настоящем стандарте, относятся к изменениям напряжения, воздействующим на оборудование, подключаемое к распределительной низковольтной электрической сети, входящее в состав установок различных потребителей электрической энергии. Следовательно, оборудование, входящее в состав установки конкретного потребителя, может подвергаться воздействию сетевых помех, превышающих установленные нормы, если полное сопротивление в точке подключения оборудования внутри установки может превышать испытательное полное сопротивление.
Международный стандарт МЭК 61000-3-3:2005 разработан Подкомитетом 77А «Низкочастотные электромагнитные явления» Технического комитета 77 МЭК «Электромагнитная совместимость».
Международный стандарт МЭК 61000-3-3:2005 (издание 1.2) разработан на основе первого издания МЭК 61000-3-3:1994, Изменения 1 (2001 г.) и Изменения 2 (2005 г.).
IV

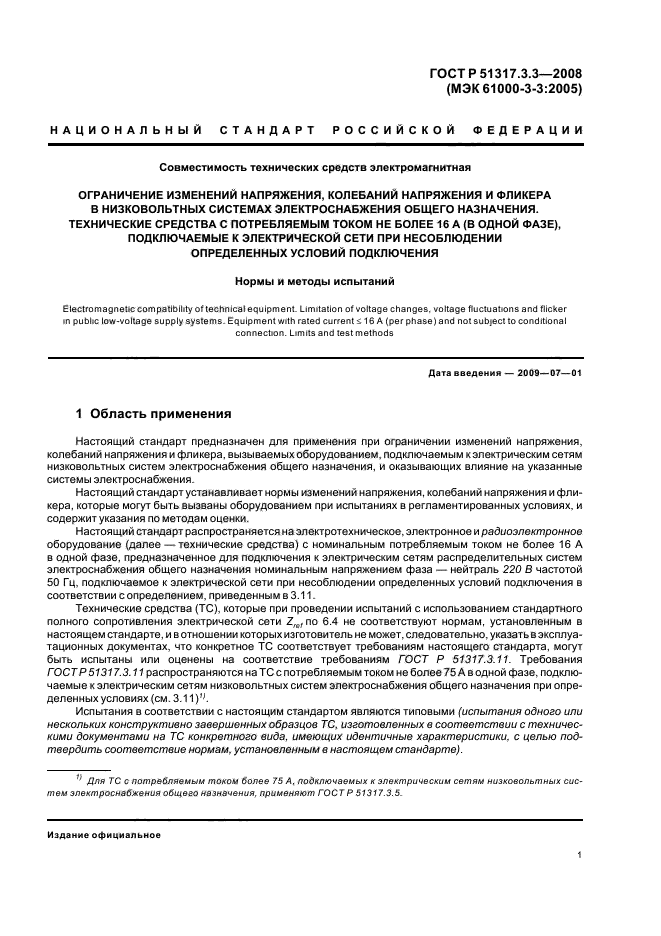

ГОСТ Р 51317.3.3-2008 (МЭК 61000-3-3:2005)
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
ОГРАНИЧЕНИЕ ИЗМЕНЕНИЙ НАПРЯЖЕНИЯ, КОЛЕБАНИЙ НАПРЯЖЕНИЯ И ФЛИКЕРА В НИЗКОВОЛЬТНЫХ СИСТЕМАХ ЭЛЕКТРОСНАБЖЕНИЯ ОБЩЕГО НАЗНАЧЕНИЯ. ТЕХНИЧЕСКИЕ СРЕДСТВА С ПОТРЕБЛЯЕМЫМ ТОКОМ НЕ БОЛЕЕ 16 А (В ОДНОЙ ФАЗЕ), ПОДКЛЮЧАЕМЫЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПРИ НЕСОБЛЮДЕНИИ ОПРЕДЕЛЕННЫХ УСЛОВИЙ ПОДКЛЮЧЕНИЯ
Нормы и методы испытаний
Electromagnetic compatibility of technical equipment. Limitation of voltage changes, voltage fluctuations and flicker m public low-voltage supply systems. Equipment with rated current s 16 A (per phase) and not subject to conditional
connection. Limits and test methods
Дата введения — 2009—07—01
1 Область применения
Настоящий стандарт предназначен для применения при ограничении изменений напряжения, колебаний напряжения и фликера, вызываемых оборудованием, подключаемым к электрическим сетям низковольтных систем электроснабжения общего назначения, и оказывающих влияние на указанные системы электроснабжения.
Настоящий стандарт устанавливает нормы изменений напряжения, колебаний напряжения и фликера. которые могут быть вызваны оборудованием при испытаниях в регпаментированных усповиях. и содержит указания по методам оценки.
Настоящий стандарт распространяется на электротехническое, электронное и радиоэлектронное оборудование (далее — технические средства) с номинальным потребпяемым током не более 16 А в одной фазе, предназначенное для подключения к электрическим сетям распределительных систем электроснабжения общего назначения номинальным напряжением фаза — нейтраль 220 В частотой 50 Гц, подключаемое к электрической сети при несоблюдении определенных условий подключения в соответствии с определением, приведенным в 3.11.
Технические средства (ТС), которые при проведении испытаний с использованием стандартного полного сопротивления электрической сети Z,efno 6.4 не соответствуют нормам, установленным в настоящем стандарте, и в отношении которых изготовитель не может, следовательно, указать в эксплуатационных документах, что конкретное ТС соответствует требованиям настоящего стандарта, могут быть испытаны или оценены на соответствие требованиям ГОСТ Р 51317.3.11. Требования ГОСТР 51317.3.11 распространяются на ТС с потребляемым током не более 75 А в одной фазе, подключаемые к электрическим сетям низковольтных систем электроснабжения общего назначения при опре-депенных условиях (см. 3.11 ),J.
Испытания в соответствии с настоящим стандартом являются типовыми (испытания одного или нескольких конструктивно завершенных образцов ТС. изготовленных в соответствии с техническими документами на ТС конкретного вида, имеющих идентичные характеристики, с целью подтвердить соответствие нормам, установленным в настоящем стандарте).
Для ТС с потребляемым /полом более 75 А. подключаемых к электрическим сетям низковольтных систем электроснабжения общего назначения, применяют ГОСТ Р 51317.3.5.
Издание официальное
1
ГОСТ Р 51317.3.3-2008

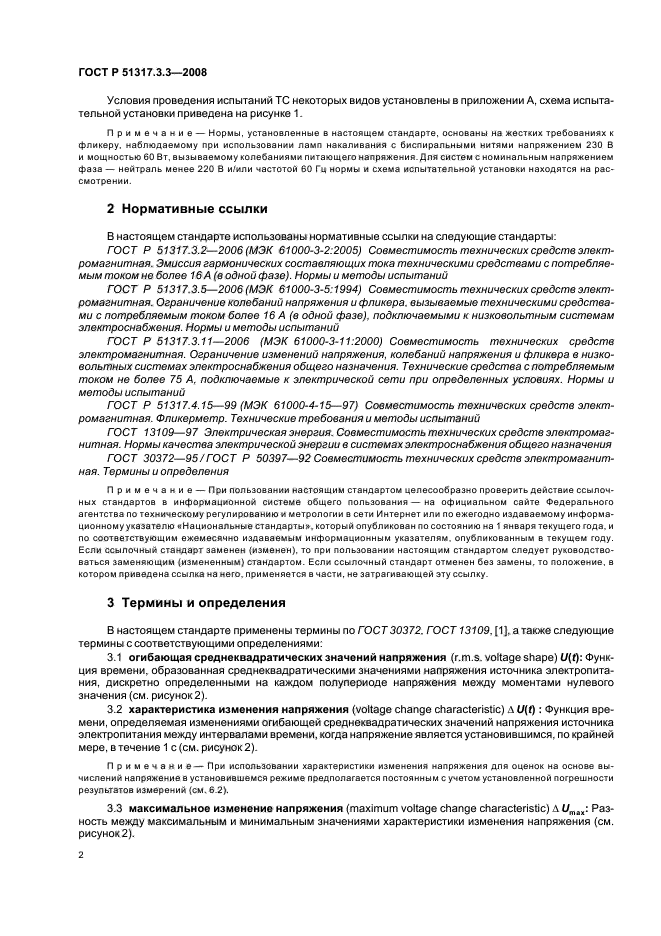

Условия проведения испытаний ТС некоторых видов установлены в приложении А, схема испытательной установки приведена на рисунке 1.
Примечание — Нормы, установленные в настоящем стандарте, основаны на жестких требованиях к фликеру, наблюдаемому при использовании ламп накаливания с биспиральными нитями напряжением 230 В и мощностью 60 Вт, вызываемому колебаниями питающего напряжения. Для систем с номинальным напряжением фаза — нейтраль менее 220 В и/или частотой 60 Гц нормы и схема испытательной установки находятся на рассмотрении.
2 Нормативные ссылки
В настоящем стандарте ислопьзованы нормативные ссыпки на спедующие стандарты:
ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2005) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не болев 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ Р 51317.3.5-2006 (МЭК 61000-3-5:1994) Совместимость технических средств электромагнитная. Ограничение колебаний напряжения и фликера, вызываемые техническими средствами с потребляемым током болев 16 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения. Нормы и методы испытаний
ГОСТ Р 51317.3.11-2006 (МЭК 61000-3-11:2000) Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 75 А. подключаемые к электрической сети при определенных условиях. Нормы и методы испытаний
ГОСТ Р 51317.4.1$—99 (МЭК 61000-4-15—97) Совместимость технических средств электромагнитная. Фликерметр. Технические требования и методы испытаний
ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регупированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указатепям. опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при попьзовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором приведена ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ30372. ГОСТ 13109. [1]. а также спедующие термины с соответствующими определениями:
3.1 огибающая среднеквадратических значений напряжения (r.m.s. voltage shape) U{t): Функция времени, образованная среднеквадратическими значениями напряжения источника электропитания. дискретно определенными на каждом полупериоде напряжения между моментами нулевого значения (см. рисунок 2).
3.2 характеристика изменения напряжения {voltage change characteristic) л U[t): Функция времени. определяемая изменениями огибающей среднеквадратических значений напряжения источника электропитания между интервалами времени, когда напряжение является установившимся, по крайней мере, в течение 1 с (см. рисунок 2).
Примечание — При использовании характеристики изменения напряжения дпя оценок на основе вычислений напряжение в установившемся режиме предполагается постоянным с учетом установленной погрешности результатов измерений (см. 6.2).
3.3 максимальное изменение напряжения (maximum voltage change characteristic) Д l/m„: Разность между максимальным и минимальным значениями характеристики изменения напряжения (см. рисунок 2).
2
ГОСТ Р 51317.3.3-2008

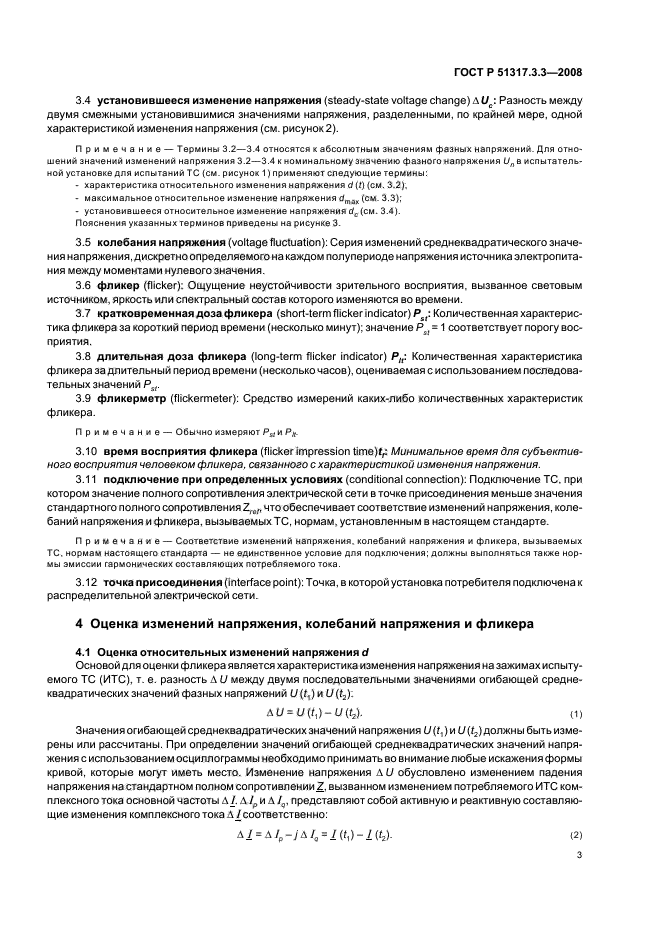

3.4 установившееся изменение напряжения (steady-state voltage change) Д Uc: Разность между двумя смежными установившимися значениями напряжения, разделенными, по крайней мере, одной характеристикой изменения напряжения (см. рисунок 2).
Примечание — Термины 3.2—3.4 относятся к абсолютным значениям фазных напряжений. Для отношений значений изменений напряжения 3.2—3.4 к номинальному значению фазного напряжения ип в испытательной установке для испытаний ТС (см. рисунок 1) применяют следующие термины:
— характеристика относительного изменения напряжения d (/) (см. 3.2).
— максимальное относительное изменение напряжения £»тах (см. 3.3);
— установившееся относительное изменение напряжения dc (см. 3.4).

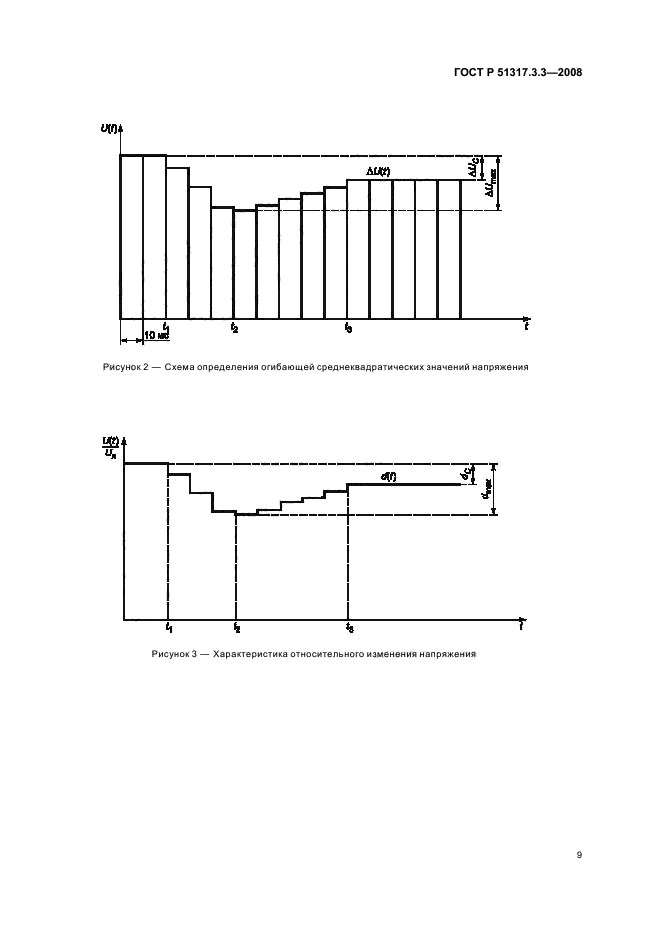

Пояснения указанных терминов приведены на рисунке 3.
3.5 колебания напряжения (voltage fluctuation): Серия изменений среднеквадратического значения напряжения, дискретно определяемого на каждом полупериоде напряжения источника электропитания между моментами нулевого значения.
3.6 фликер (flicker): Ощущение неустойчивости зрительного восприятия, вызванное световым источником, яркость или спектральный состав которого изменяются во времени.
3.7 кратковременная доза фликера (short-term flicker indicator) Pf|: Количественная характеристика фликера за короткий период времени (несколько минут); значение Р5| = 1 соответствует порогу восприятия.
3.8 длительная доза фликера (long-term flicker indicator) Р„: Количественная характеристика фликера за длительный период времени (несколько часов), оцениваемая с использованием последовательных значений Pif.
3.9 фликерметр (flickermeter): Средство измерений каких-либо количественных характеристик фликера.
Примечание — Обычно измеряют Рй и Р.у.
3.10 время восприятия фликера (flicker impression time)^ Минимальное время для субъективного восприятия человеком фликера, связанного с характеристикой изменения напряжения.
3.11 подключение при определенных условиях (conditional connection): Подключение ТС. при котором значение полного сопротивления электрической сети в точке присоединения меньше значения стандартного полного сопротивления Zrilf, что обеспечивает соответствие изменений напряжения, колебаний напряжения и фликера, вызываемых ТС. нормам, установленным в настоящем стандарте.
Примечание — Соответствие изменений напряжения, колебаний напряжения и фликера, вызываемых ТС. нормам настоящего стандарта — не единственное условие для подключения; должны выполняться также нормы эмиссии гармонических составляющих потребляемого тока.
3.12 точка присоединения (interface point): Точка, в которой установка потребителя подключена к распределительной электрической сети.
4 Оценка изменений напряжения, колебаний напряжения и фликера
4.1 Оценка относительных изменений напряжения d
Основой для оценки фликера является характеристика изменения напряжения на зажимах испытуемого ТС (ИТС), т. е. разность Д U между двумя последовательными значениями огибающей среднеквадратических значений фазных напряжений U (f,) и U (f2):
Д1/ = (/(/,)-и («. (1)
Значения огибающей среднеквадратических значений напряжения L/(f,) и 1/(/2) должны быть измерены или рассчитаны. При определении значений огибающей среднеквадратических значений напряжения с использованием осциллограммы необходимо принимать во внимание любые искажения формы кривой, которые могут иметь место. Изменение напряжения Д U обусловлено изменением падения напряжения на стандартном полном сопротивлении Z. вызванном изменением потребляемого ИТС комплексного тока основной частоты Д/. Д !р и Д /в, представляют собой активную и реактивную составляющие изменения комплексного тока Д / соответственно:
Д/ = Д/р-)Д/в=/(*,)-/(/2).
(2)
3
ГОСТ Р 51317.3.3-2008

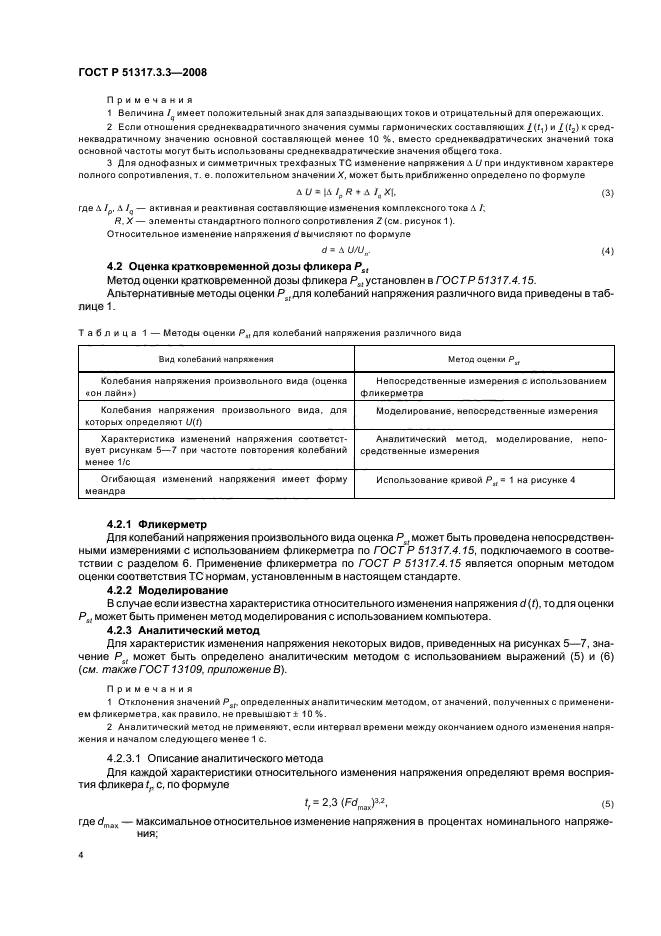

Примечания
1 Величина /q имеет положительный знак для запаздывающих токов и отрицательный для опережающих.
2 Если отношения среднеквадратичного значения суммы гармонических составляющих У (Г,) и / (f2) к среднеквадратичному значению основной составляющей менее 10 %, вместо среднеквадратических значений тока основной частоты могут быть использованы средне квадратические значения общего тока.
3 Для однофазных и симметричных трехфазных ТС изменение напряжения д U при индуктивном характере полного сопротивпения, т. е. попожитепьном значении X. может быть прибпиженно определено по формуле
Д U * [\ /р R * Л 1а Х\. (3)
где Л /р. Л/в — активная и реактивная составляющие изменения комплексного тока Л /;
R. X — элементы стандартного попного сопротивления Z (см. рисунок 1).
Относительное изменение напряжения (/вычисляют по формуле
d » Д U/UB. (4)
4.2 Оценка кратковременной дозы фликера Pit
Метод оценки кратковременной дозы фликера Р.А установлен в ГОСТР 51317.4.15. Альтернативные методы оценки Р,, для колебаний напряжения различного вида приведены в таблице 1.
|
Таблица 1 — Методы оценки Р„ для колебаний напряжения различного вида |
||||||||||
|
4.2.1 Фликермотр
Для колебаний напряжения произвольного вида оценка Р., может быть проведена непосредственными измерениями с использованием фликерметра по ГОСТ Р 51317.4.15, подключаемого в соответствии с разделом 6. Применение фпикерметра по ГОСТ Р 51317.4.15 является опорным методом оценки соответствия ТС нормам, установленным в настоящем стандарте.
4.2.2 Моделирование
В случае если известна характеристика относительного изменения напряжения d(t). то для оценки Pst может быть применен метод моделирования с использованием компьютера.
4.2.3 Аналитический метод
Для характеристик изменения напряжения некоторых видов, приведенных на рисунках 5—7, значение Pst может быть опредепено аналитическим методом с использованием выражений (5) и (6) (см. также ГОСТ 13109. приложение В).
Примечания
1 Отклонения значений Psr определенных аналитическим методом, от значений, полуденных с применением фликерметра. как правило, не превышают ±10%.
2 Аналитический метод не применяют, если интервал времени между окончанием одного изменения напряжения и началом следующего менее 1 с.
4.2.3.1 Описание аналитического метода
Для каждой характеристики относительного изменения напряжения определяют время восприятия фликера tr с, по формуле
‘г =2.3 («nJW (5,
гдeafmax — максимальное относительное изменение напряжения в процентах номинального напряжения;
4
ГОСТ Р 51317.3.3-2008

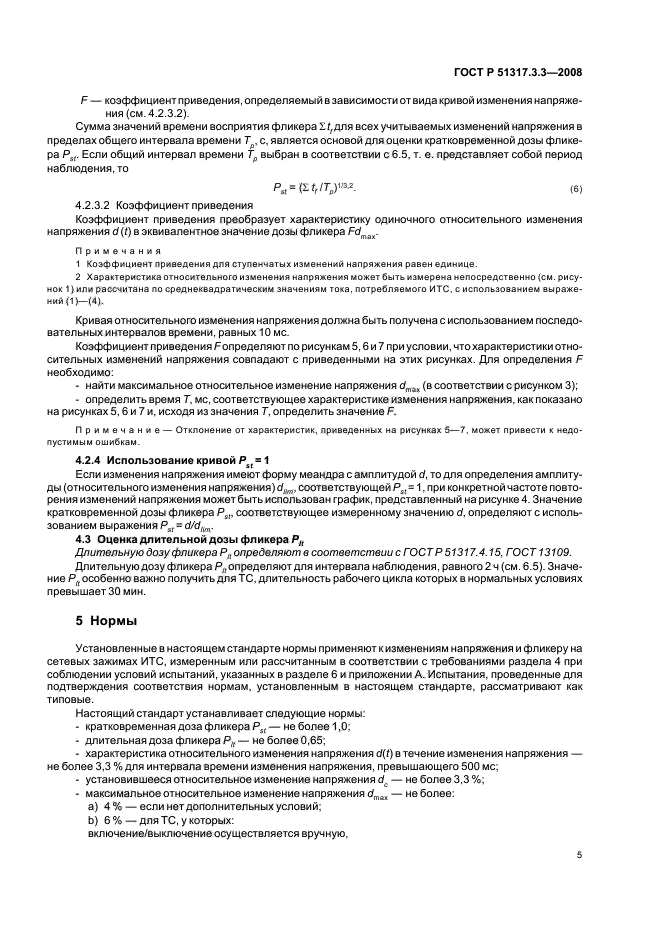

F — коэффициент приведения, определяемый в зависимости от вида кри вой изменения напряжения (см.4.2.3.2).
Сумма значений времени восприятия фликера if,для всех учитываемых изменений напряжения в пределах общего интервала времени Т с. является основой для оценки кратковременной дозы фликера Psl. Если общий интервал времени Тр выбран в соответствии с 6.5. т. е. представпяет собой период наблюдения, то
РлшЩГГуп*. (6)
4.2.3.2 Коэффициент приведения
Коэффициент приведения преобразует характеристику одиночного относитепьного изменения напряжения d(t) в эквивалентное значение дозы фликера Fdmax.
Примечания
1 Коэффициент приведения для ступенчатых изменений напряжения равен единице.
2 Характеристика относительного изменения напряжения может быть измерена непосредственно (см. рисунок 1) или рассчитана по среднеквадратическим значениям тока, потребляемого ИТС. с использованием выражений <1>-(4).
Кривая относительного изменения напряжения должна быть получена с испопьзованием последовательных интервалов времени, равных 10 мс.

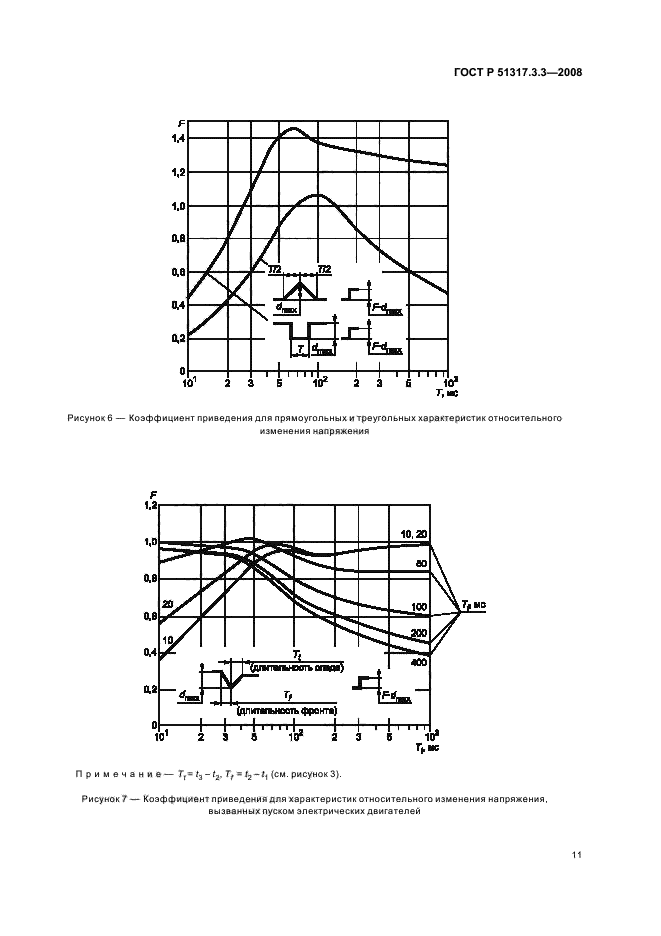

Коэффициент приведения Ропределяют по рисункам 5.6 и 7 при условии, что характеристики относительных изменений напряжения совпадают с приведенными на этих рисунках. Для определения F необходимо:
— найти максимальное относительное изменение напряжения с/т4х (в соответствии с рисунком 3);
— определить время Г. мс. соответствующее характеристике изменения напряжения, как показано на рисунках 5.6 и 7 и. исходя из значения Т. определить значение F.
Примечание — Отклонение от характеристик, приведенных на рисунках 5—7, может привести к недопустимым ошибкам.
4.2.4 Использование кривой Р4|* 1

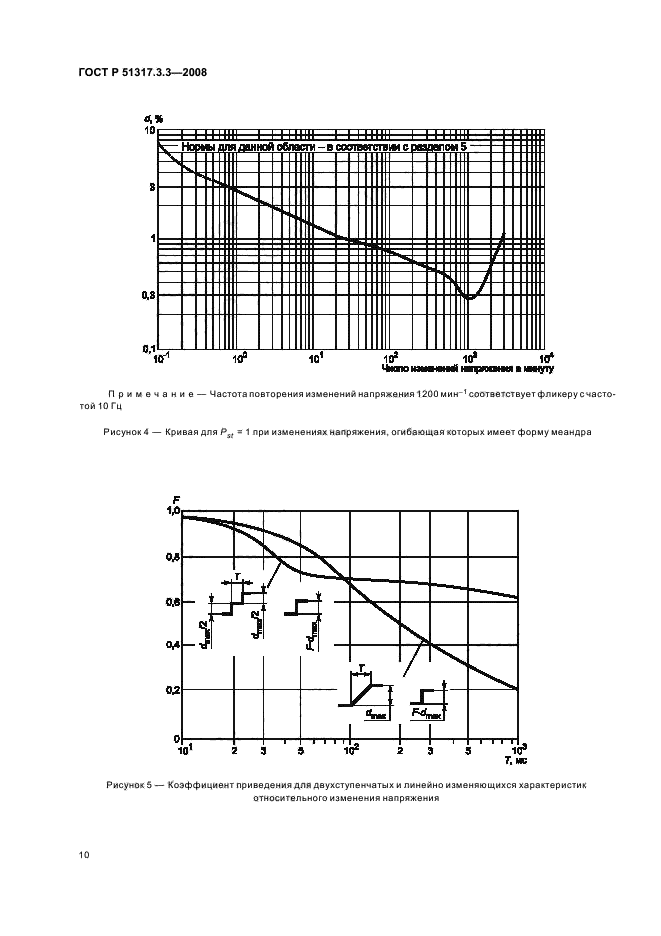

Если изменения напряжения имеют форму меандра с амплитудой d, то для определения амплитуды (относительного изменения напряжения)с^. соответствующей Ps}-1. при конкретной частоте повторения изменений напряжения может быть использован график, представленный на рисунке 4. Значение кратковременной дозы фликера Psl, соответствующее измеренному значению d, определяют с использованием выражения Psr = d/d
4.3 Оценка длительной дозы фликера Р„
Длительную дозу фликера Р„ определяют в соответствии с ГОСТР 51317.4.15. ГОСТ 13109.
Длительную дозу фликера Р„определяют для интервала наблюдения, равного 2 ч (см. 6.5). Значение Ря особенно важно получить для ТС. длительность рабочего цикла которых в нормальных условиях превышает 30 мин.
5 Нормы
Установленные в настоящем стандарте нормы применяют к изменениям напряжения и фпикеру на сетевых зажимах ИТС, измеренным или рассчитанным в соответствии с требованиями раздела 4 при собпюдении условий испытаний, указанных в разделе 6 и приложении А. Испытания, проведенные для подтверждения соответствия нормам, установленным в настоящем стандарте, рассматривают как типовые.
Настоящий стандарт устанавливает следующие нормы:
— кратковременная доза фликера Ри — не более 1,0;
— длительная доза фликера Р„ — не более 0,65;
— характеристика относительного изменения напряжения d[t) в течение изменения напряжения — не более 3.3 % для интервала времени изменения напряжения, превышающего 500 мс;
— установившееся относительное изменение напряжения dc — не более 3.3 %;
— максимальное относительное изменение напряжения dmil — не бопее:
a) 4 % — еспи нет дополнительных условий;
b) 6 % — для ТС. у которых: включение/выключение осуществляется вручную.
ГОСТ Р 51317.3.3-2008

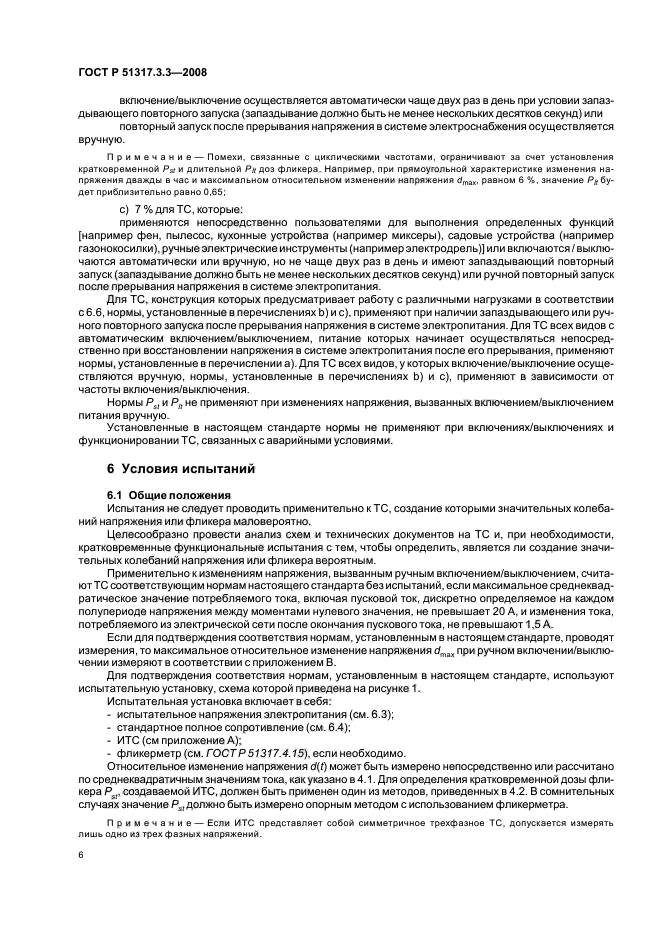

включение/выключение осуществляется автоматически чаще двух раз в день при условии запаздывающего повторного запуска (запаздывание должно быть не менее нескольких десятков секунд) или повторный запуск после прерывания напряжения в системе электроснабжения осуществляется вручную.
Примечание — Помехи, связанные с циклическими частотами, ограничивают за счет установления кратковременной Ра-и длительной Р.* доз фликера. Например, при прямоугольной характеристике изменения напряжения дважды в час и максимальном относительном изменении напряжения dmM, равном 6 %. значение Рц будет приблизительно равно 0,65;
с) 7% для ТС. которые:
применяются непосредственно пользователями для выполнения определенных функций [например фен. пылесос, кухонные устройства (например миксеры), садовые устройства (например газонокосипки). ручные электрические инструменты (например электродрель)] или включаются/выключаются автоматически или вручную, но не чаще двух раз в день и имеют запаздывающий повторный запуск (запаздывание должно быть не менее нескольких десятков секунд) или ручной повторный запуск после прерывания напряжения в системе электропитания.
Для ТС. конструкция которых предусматривает работу с различными нагрузками в соответствии с 6.6, нормы, установленные в перечислениях Ь) и с), применяют при наличии запаздывающего или ручного повторного запуска после прерывания напряжения в системе электропитания. Для ТС всех видов с автоматическим включением/выключением, питание которых начинает осуществпяться непосредственно при восстановлении напряжения в системе электропитания поспе его прерывания, применяют нормы, установленные в перечислении а). Для ТС всех видов, у которых включение/выключение осуществляются вручную, нормы, установленные в перечислениях Ь) и с), применяют в зависимости от частоты включения/выключения.
Нормы Pit и Ра не применяют при изменениях напряжения, вызванных включением/выключением питания вручную.
Установленные в настоящем стандарте нормы не применяют при включениях/выключениях и функционировании ТС. связанных с аварийными условиями.
6 Условия испытаний
6.1 Общие положения
Испытания не следует проводить применительно к ТС. создание которыми значительных колебаний напряжения или фликера маловероятно.
Целесообразно провести анализ схем и технических документов на ТС и. при необходимости, кратковременные функциональные испытания с тем. чтобы определить, является ли создание значительных колебаний напряжения или фликера вероятным.
Применительно к изменениям напряжения, вызванным ручным включением/выключением, считают ТС соответствующим нормам настоящего стандарта без испытаний, если максимальное среднеквадратическое значение потребляемого тока, включая пусковой ток, дискретно опредепяемое на каждом попупериоде напряжения между моментами нулевого значения, не превышает 20 А, и изменения тока, потребляемого из электрической сети поспе окончания пускового тока, не превышают 1,5 А.
Если для подтверждения соответствия нормам, установленным в настоящем стандарте, проводят измерения, то максимальное относительное изменение напряжения dmax при ручном включении/выключении измеряют в соответствии с приложением В.
Для подтверждения соответствия нормам, установленным в настоящем стандарте, используют испытательную установку, схема которой приведена на рисунке 1.
Испытательная установка включает в себя:
— испытательное напряжения электропитания (см. 6.3);
— стандартное полное сопротивление (см. 6.4);
— ИТС(смприпожениеА);
— фликерметр (см. ГОСТР 51317.4.15). если необходимо.
Относительное изменение напряжения d(t) может быть измерено непосредственно или рассчитано по среднеквадратичным значениям тока, как указано в 4.1. Для определения кратковременной дозы фликера Ри, создаваемой ИТС, должен быть применен один из методов, приведенных в 4.2. В сомнительных случаях значение Ри должно быть измерено опорным методом с использованием фликерметра.
Примечание — Если ИТС представляет собой симметричное трехфазное ТС, допускается измерять лишь одно из трех фазных напряжений.
6
ГОСТ Р 51317.3.3-2008

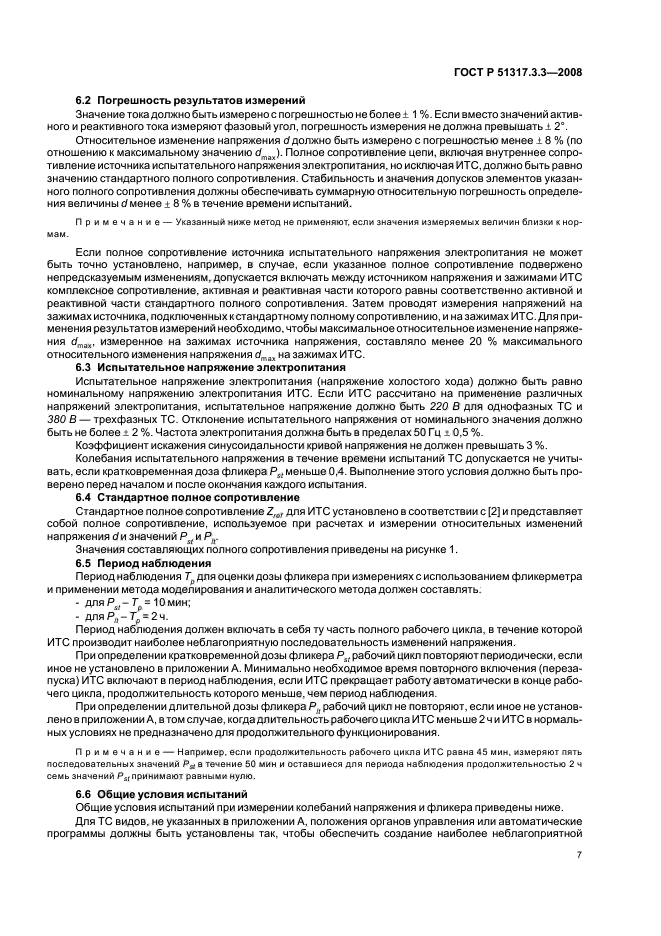

6.2 Погрешность результатов измерений
Значение тока должно быть измерено с погрешностью не более ± 1 %. Если вместо значений активного и реактивного тока измеряют фазовый угол, погрешность измерения не должна превышать ± 2°.
Относительное изменение напряжения d должно быть измерено с погрешностью менее ± 8 % (по отношению к максимальному значению dmM). Полное сопротивление цепи, включая внутреннее сопротивление источника испытательного напряжения электропитания, но исключая ИТС, должно быть равно значению стандартного полного сопротивления. Стабильность и значения допусков элементов указанного полного сопротивления должны обеспечивать суммарную относительную погрешность определения величины d менее ± 8 % в течение времени испытаний.
Примечание — Указанный ниже метод не применяют, если значения измеряемых величин близки к нормам.
Если полное сопротивление источника испытательного напряжения электропитания не может быть точно установлено, например, в случае, если указанное полное сопротивление подвержено непредсказуемым изменениям, допускается включать между источником напряжения и зажимами ИТС комплексное сопротивление, активная и реактивная части которого равны соответственно активной и реактивной части стандартного полного сопротивления. Затем проводят измерения напряжений на зажимах источника, подключенных кстандартному полному сопротивлению, и на зажимах ИТС. Для применения результатов измерений необходимо, чтобы максимальное относительное изменение напряжения тах, измеренное на зажимах источника напряжения, составляло менее 20 % максимального относительного изменения напряжения dmax на зажимах ИТС.
6.3 Испытательное напряжение эпектропитания
Испытательное напряжение электропитания (напряжение холостого хода) должно быть равно номинальному напряжению электропитания ИТС. Если ИТС рассчитано на применение различных напряжений электропитания, испытательное напряжение должно быть 220 В для однофазных ТС и 380 В — трехфазных ТС. Отклонение испытательного напряжения от номинального значения должно быть не более ♦ 2 %. Частота электропитания должна быть в пределах 50 Гц • 0,5 %.
Коэффициент искажения синусоидальности кривой напряжения не должен превышать 3 %.
Колебания испытательного напряжения в течение времени испытаний ТС допускается не учитывать. если кратковременная доза фликера Psl меньше 0.4. Выполнение этого условия должно быть проверено перед началом и после окончания каждого испытания.
6.4 Стандартное полное сопротивление
Стандартное полное сопротивление Z,ol для ИТС установлено в соответствии с [2] и представляет собой полное сопротивление, используемое при расчетах и измерении относительных изменений напряжения d и значений P,t и Рд.

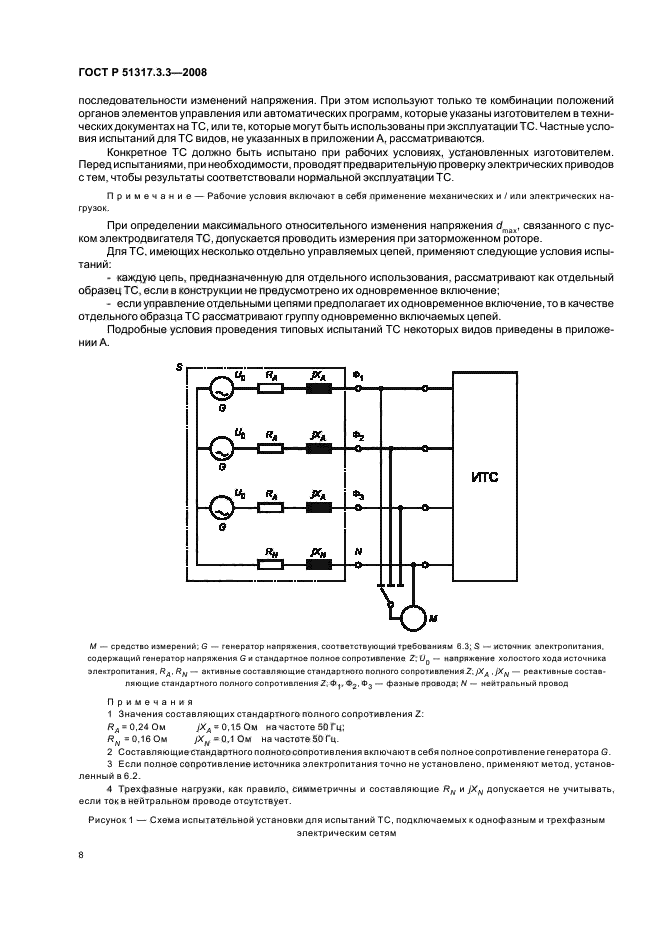

Значения составляющих полного сопротивления приведены на рисунке 1.
6.5 Период наблюдения
Период наблюдения То для оценки дозы фликера при измерениях с использованием фликерметра и применении метода моделирования и аналитического метода должен составлять.
— дляР,,- Гр= 10 мин;
— для Ра — Тр = 2 ч.
Период наблюдения должен включать в себя ту часть полного рабочего цикла, в течение которой ИТС производит наиболее неблагоприятную последовательность изменений напряжения.
При определении кратковременной дозы фликера Psl рабочий цикл повторяют периодически, если иное не установлено в приложении А. Минимально необходимое время повторного включения (перезапуска) ИТС включают в период наблюдения, если ИТС прекращает работу автоматически в конце рабочего цикла, продолжительность которого меньше, чем период наблюдения.
При определении длительной дозы фликера Р1( рабочий цикл не повторяют, если иное не установлено в приложении А, в том случае, когда длительность рабочего цикла ИТ С меньше 2 ч и ИТС в нормальных условиях не предназначено для продолжительного функционирования.
Примечание — Например, если продолжительность рабочего цикла ИТС равна 45 мин. измеряют пять последовательных значений а течение 50 мин и оставшиеся для периода набпюдения продолжительностью 2 ч семь значений Psl принимают равными нулю.
6.6 Общие условия испытаний
Общие условия испытаний при измерении копебаний напряжения и фпикера приведены ниже.
Для ТС видов, не указанных в приложении
