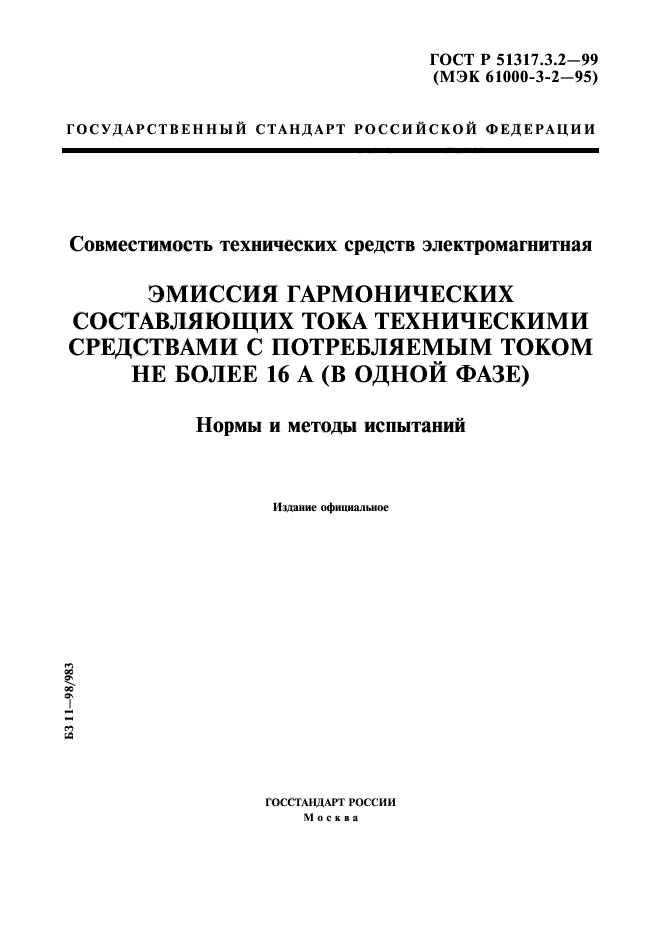

ГОСТ Р 51317. 3.2-99
(МЭК 61000-3-2-95)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
ЭМИССИЯ ГАРМОНИЧЕСКИХ СОСТАВЛЯЮЩИХ ТОКА ТЕХНИЧЕСКИМИ СРЕДСТВАМИ С ПОТРЕБЛЯЕМЫМ ТОКОМ НЕ БОЛЕЕ 16 А (В ОДНОЙ ФАЗЕ)
Нормы и методы испытаний
Издание официальное
Госстандарт России Москва

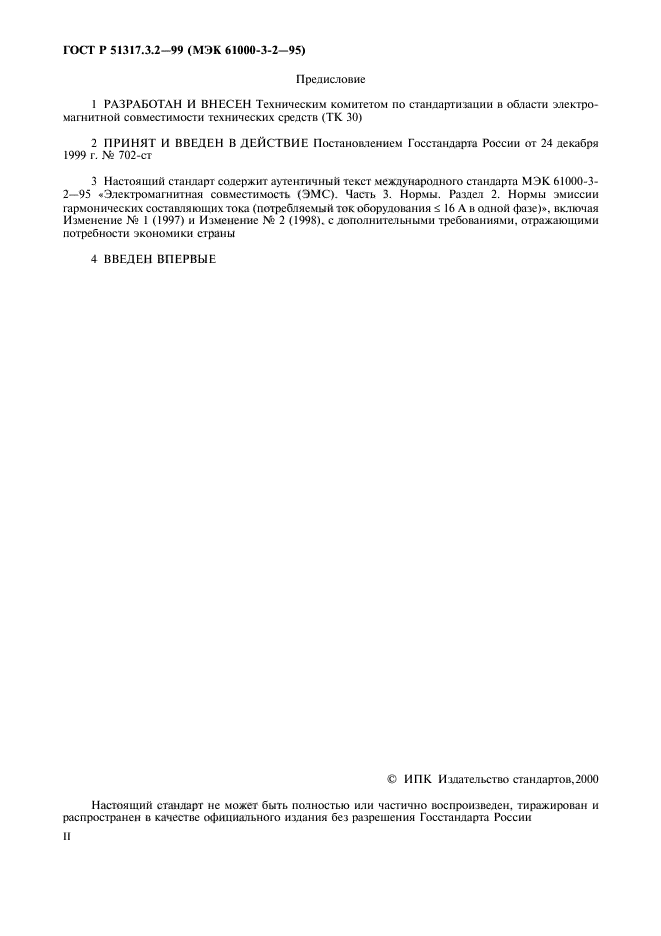

Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от
24 декабря 1999 г. № 702-ст
3 Настоящий стандарт содержит аутентичный текст международного стандарта МЭК
61000-3-2-(1995-03), изд. 1 “Электромагнитная совместимость (ЭМС). Часть 3. Нормы. Раздел 2. Нормы эмиссии гармонических составляющих тока (потребляемый ток оборудования <16 A в одной фазе)”, включая Изменение N 1 (1997) и Изменение N 2 (1998), с дополнительными требованиями, отражающими потребности экономики
страны
4 ВВЕДЕН ВПЕРВЫЕ
© ИПК Издательство стандартов, 2000
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России

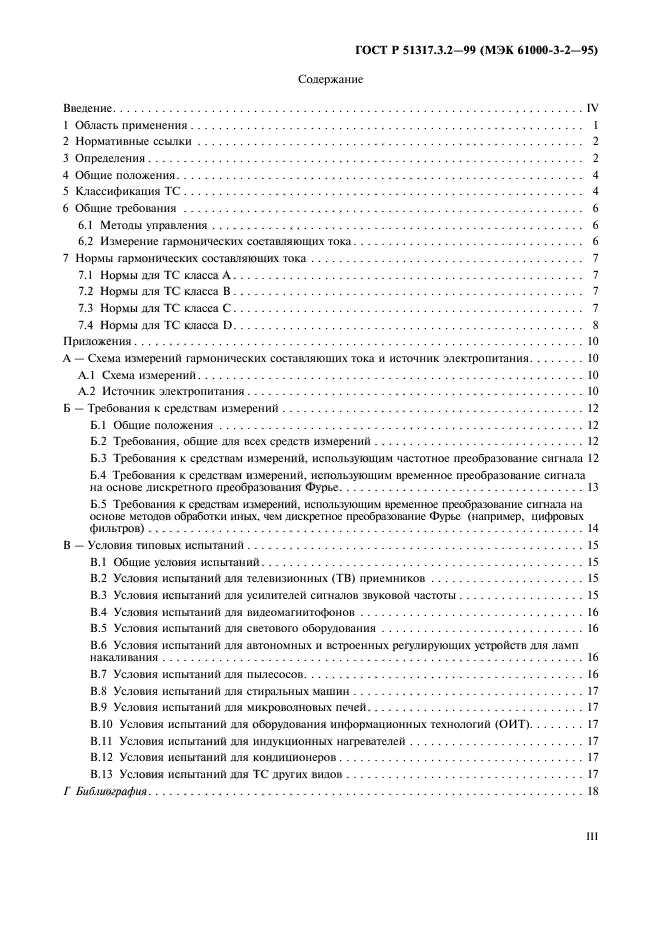

СОДЕРЖАНИЕ
ВВЕДЕНИЕ………………………………………………………………………………………..V
1 Область применения……………………………………………………………………….. 1
2 Нормативные ссылки……………………………………………………………………. 2
3 Определения……………………………………………………………………………………3
4 Общие положения………………………………………………………………………….6
5 Классификация ТС………………………………………………………………………….6
6 Общие требования…………………………………………………………………………..7
6.1 Методы управления……………………………………………………………….7
6.2 Измерение гармонических составляющих тока………………………….9

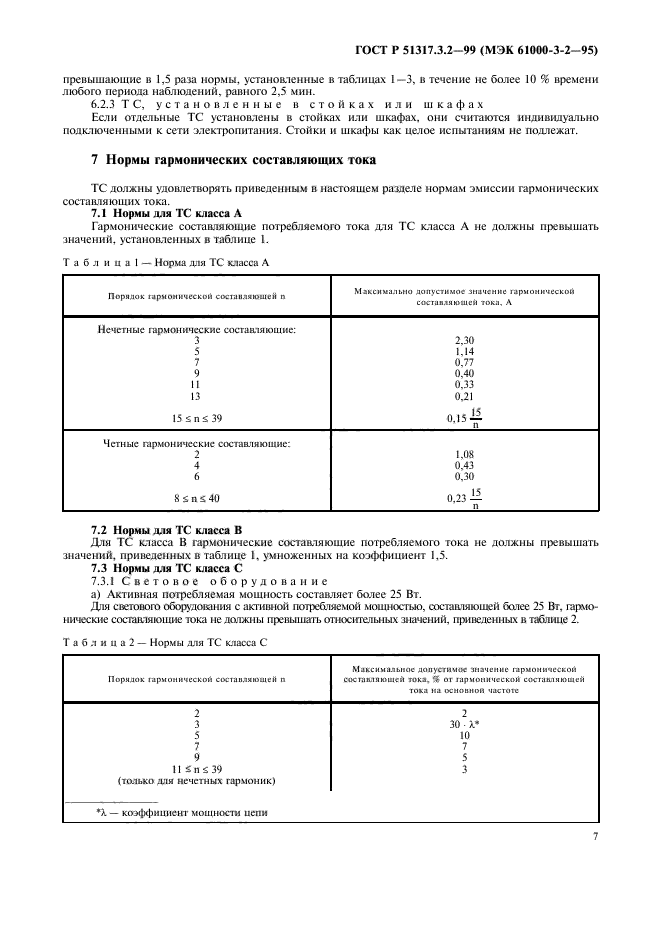

7 Нормы эмиссии гармонических составляющих тока……………………….9
7.1 Нормы для ТС класса А…………………………………………………………..9
7.2 Нормы для ТС класса B…………………………………………………………..10
7.3 Нормы для ТС класса C…………………………………………………………..10

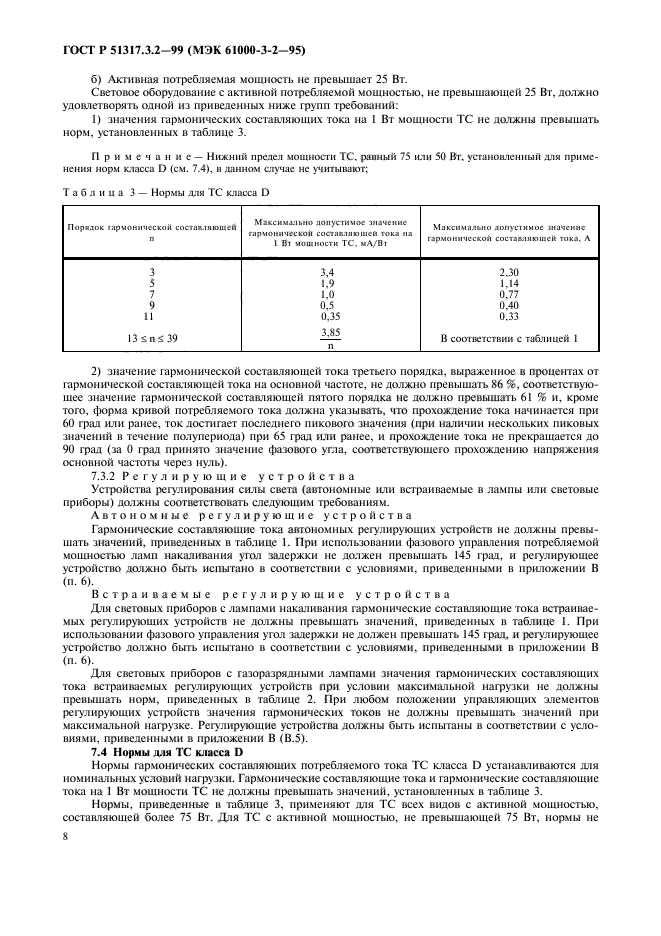

7.4 Нормы для ТС класса D…………………………………………………………..12
Приложения

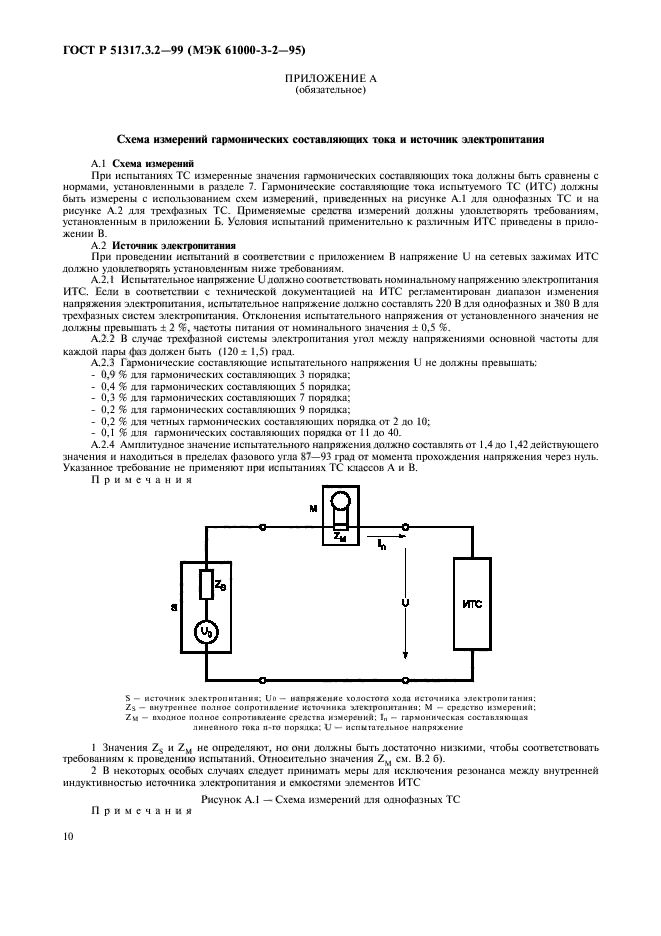

А — Схема измерений гармонических составляющих тока
и источник электропитания ………………………………………………….13
А.1 Схема измерений……………………………………………………………………………13
А.2 Источник электропитания……………………………………………………………..13

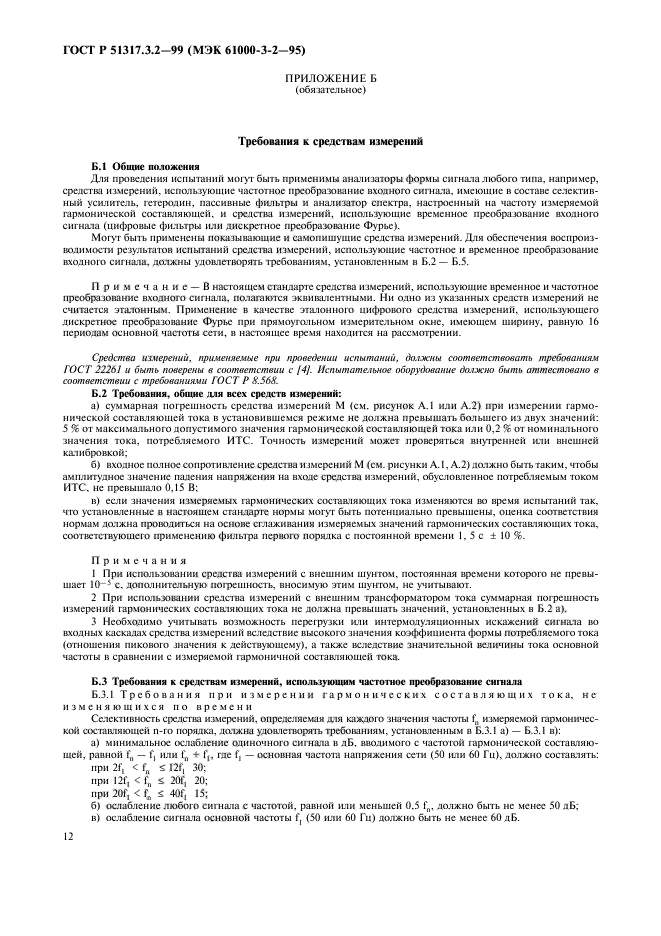

Б — Требования к средствам измерений………………………………………………….16
Б.1 Общие положения…………………………………………………………………………16
Б.2 Требования, общие для всех средств измерений……………………………….16
Б.3 Требования к средствам измерений, использующим частотное
преобразование сигнала……………………………………………………………………….17

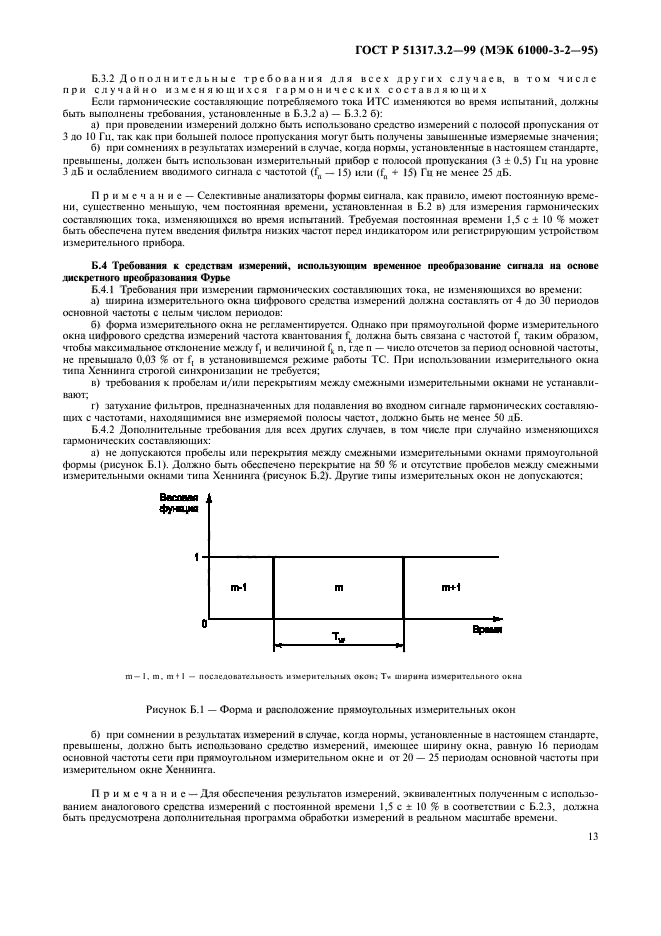

Б.4 Требования к средствам измерений, использующим временное преобразование сигнала на основе дискретного
преобразования Фурье………………………………………………………………………..18

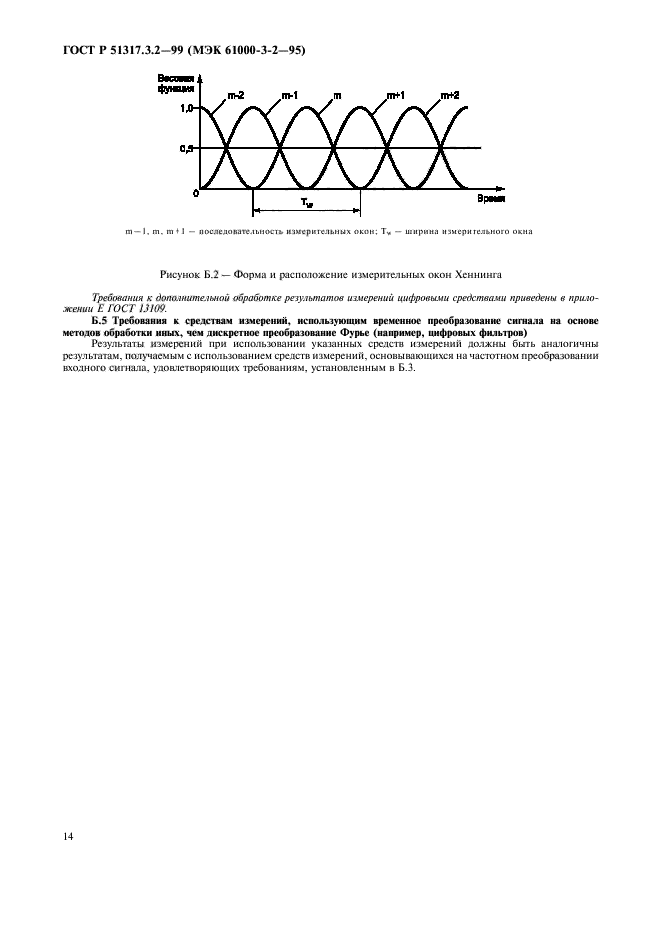

Б.5 Требования к средствам измерений, использующим временное преобразование сигнала на основе методов обработки иных, чем дискретное преобразование Фурье (например, цифровых фильтров)..18

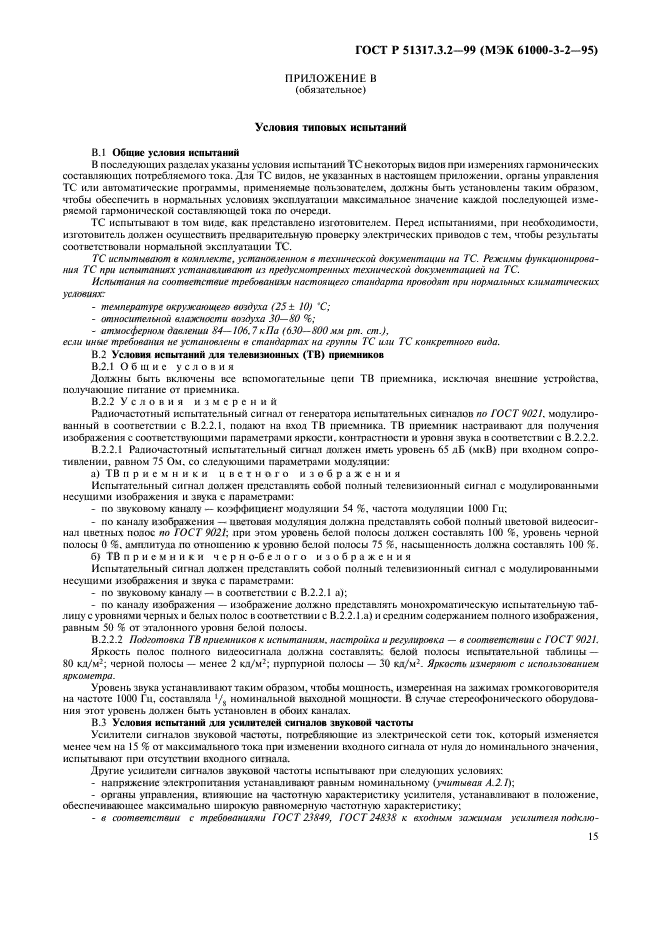

В — Условия типовых испытаний……………………………………………………………..20
В.1 Общие условия испытаний………………………………………………………………..20
В.2 Условия испытаний для телевизионных (ТВ) приемников……………….20
В.3 Условия испытаний для усилителей сигналов звуковой частоты
В.4 Условия испытаний для видеомагнитофонов…………………………………….21
В.5 Условия испытаний для светового оборудования……………………………..21
В.6 Условия испытаний для автономных и встроенных регулирующих
устройств для ламп накаливания……………………………………………………….21
В.7 Условия испытаний для пылесосов……………………………………………………22

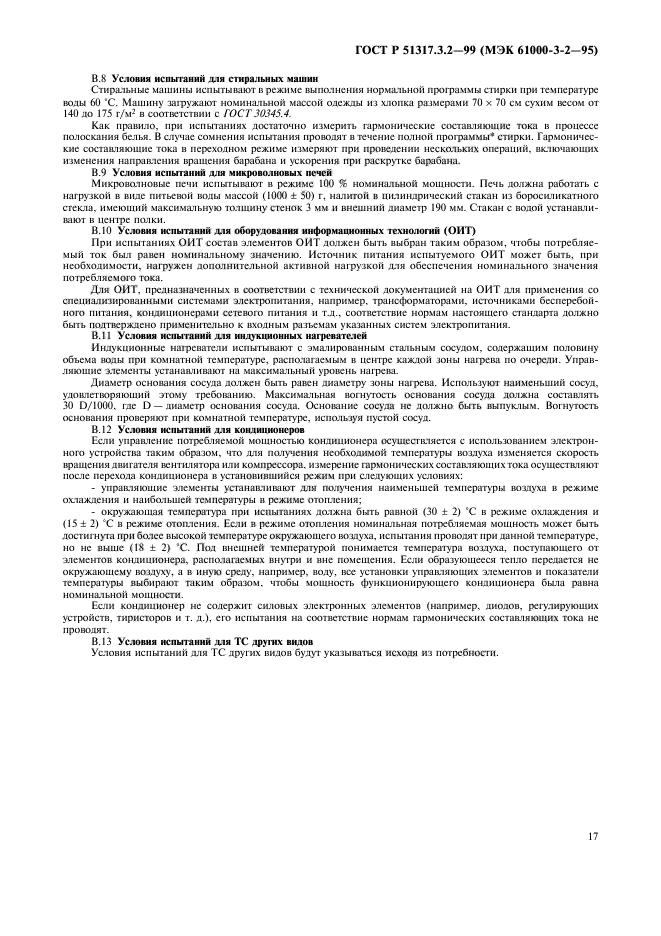

В.8 Условия испытаний для стиральных машин……………………………………….23
В 9 Условия испытаний для микроволновых печей…………………………………..23
В.10 Условия испытаний для оборудования информационных
технологий (ОИТ)………………………………………………………………………..23
В.11 Условия испытаний для индукционных нагревателей………………………24
В.12 Условия испытаний для кондиционеров………………………………………24
В.13 Условия испытаний для ТС других видов………………………………………24
Г Библиография………………………………………………………………………………………..25
ВВЕДЕНИЕ
Стандарты МЭК серии 61000 публикуются отдельными частями в соответствии со следующей структурой
Часть 1 Основы
Общее рассмотрение (введение, фундаментальные принципы)
Определения, терминология
Часть 2 Электромагнитная обстановка
Описание электромагнитной обстановки Классификация электромагнитной обстановки Уровни электромагнитной совместимости
Часть 3 Нормы
Нормы помехоэмиссии
Нормы помехоустойчивости (в тех случаях, когда они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию)
Часть 4 Методы испытаний и измерений Методы измерений Методы испытаний
Часть 5 Руководства по установке и помехоподавлению Руководства по установке Руководства по помехоподавлению
Часть 6 Общие стандарты
Часть 9 Разное
Каждая часть подразделяется на разделы, которые могут быть опубликованы как международные стандарты либо как технические отчеты.
Указанные стандарты и технические отчеты будут опубликованы в хронологическом порядке и соответственно пронумерованы.
Настоящая часть представляет собой международный стандарт, который устанавливает нормы эмиссии гармонических составляющих тока от ТС с потребляемым током не более 16 А в одной фазе и является стандартом электромагнитной совместимости, распространяющимся на группу однородной продукции.
ГОСТ Р 51317..3.2 -99 (МЭК 61000-3-2-95) ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная ЭМИССИЯ ГАРМОНИЧЕСКИХ СОСТАВЛЯЮЩИХ ТОКА ТЕХНИЧЕСКИМИ СРЕДСТВАМИ С ПОТРЕБЛЯЕМЫМ ТОКОМ НЕ БОЛЕЕ 16 А (В ОДНОЙ ФАЗЕ)
Нормы и методы испытаний
Electromagnetic compatibility of technical equipment.
Harmonic current emissions (equipment input current < 16 A per phase).
Limits а^ test methods
Дата введения 2002 — 01 — 01
1 Область применения
Настоящий стандарт распространяется на электротехнические, электронные и радиоэлектронные изделия, аппараты, приборы, устройства и оборудование с потребляемым током не более 16 А (в одной фазе) (далее в тексте — технические средства), подключаемые к низковольтным распределительным электрическим сетям.
Стандарт устанавливает нормы эмиссии гармонических составляющих тока, потребляемого техническими средствами (ТС) при испытаниях в регламентированных условиях.
Измерение гармонических составляющих тока осуществляют в соответствии с приложениями А и Б.
При соблюдении норм, установленных настоящим стандартом, должна обеспечиваться электромагнитная совместимость низковольтных распределительных электрических сетей и подключаемых к ним ТС в части гармонических составляющих потребляемого тока.
Установленные настоящим стандартом нормы должны быть приведены в стандартах и технической документации на ТС конкретного вида (типа).
Испытания в соответствии с настоящим стандартом являются типовыми (испытаниями одного или нескольких образцов ТС, изготовленных в соответствии с определенной технической документацией, имеющих идентичные характеристики, с целью подтвердить соответствие требованиям настоящего стандарта).
Примечание — Для потребностей экономики страны определение испытаний — по
ГОСТ 16504.
Условия проведения испытаний ТС некоторых видов установлены в приложении В.
Настоящий стандарт не распространяется на ТС с номинальным фазным напряжением меньше 220 В.
Нормы и методы испытаний, регламентированные настоящим стандартом, устанавливают также для ТС, подключаемых к промышленным электрическим
Издание официальное
ГОСТ Р51317.3.2-99 (МЭК 61000-3-2-95)
сетям напряжением до 1000 В и создающих гармонические составляющие тока, включая выпрямители, инверторы, преобразователи частоты, регулируемые электроприводы, преобразователи переменного напряжения, агрегаты бесперебойного питания и др., если иные нормы и методы испытаний не установлены в государственных стандартах на группы однородной продукции или ТС конкретного вида.
Специальные ТС, не имеющие широкой сферы применения, схемно-конструктивные решения которых не позволяют обеспечить соответствие требованиям (нормам) настоящего стандарта, могут подлежать ограничениям в установке. Энергоснабжающие организации должны быть извещены об установке указанных ТС, так как может потребоваться разрешение на их подключение к электрической сети.
Рекомендации, касающиеся этого вопроса, приведены в [ 1 ].
Требования настоящего стандарта являются обязательными.
Содержание стандарта МЭК 61000-3-2-95 набрано прямым шрифтом, дополнительные требования к стандарту МЭК 61000-3-2, отражающие потребности экономики страны, — курсивом.

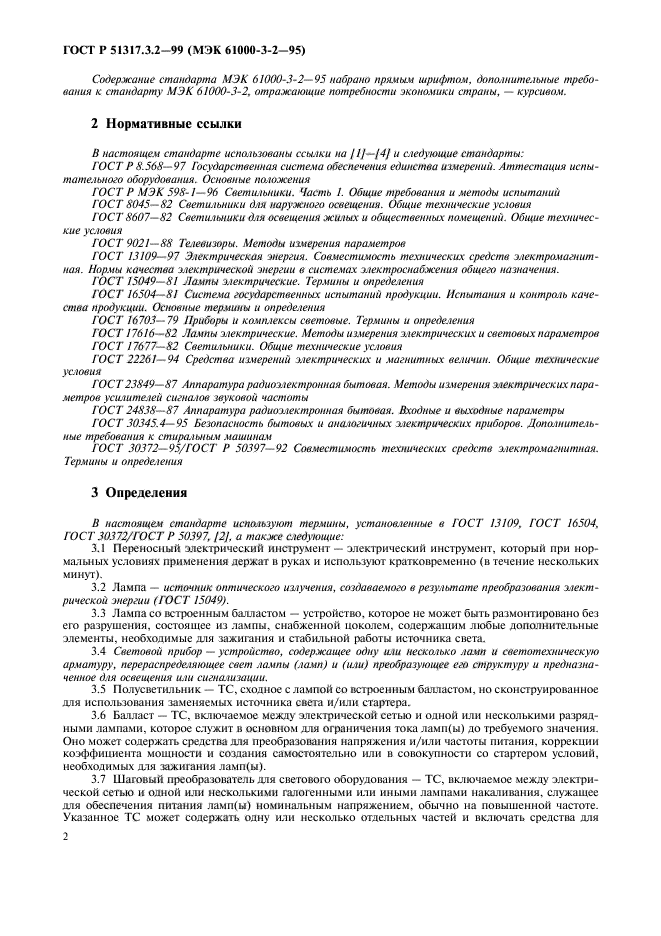

2 Нормативные ссылки
В настоящем стандарте использованы ссылки на [ 2 ] и следующие стандарты: ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р МЭК 598-1-96 Светильники. Часть 1. Общие требования и методы испытаний
ГОСТ 8045-82 Светильники для наружного освещения. Общие технические условия ГОСТ 8607-82 Светильники для освещения жилых и общественных помещений. Общие технические условия
ГОСТ 9021-88 Телевизоры. Методы измерения параметров
ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 15049-81 Лампы электрические. Термины и определения
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16703-79 Приборы и комплексы световые. Термины и определения ГОСТ 17616-82 Лампы электрические. Методы измерения электрических и световых параметров
ГОСТ 17677-82 Светильники. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 23849-87 Аппаратура радиоэлектронная бытовая. Методы измерения электрических параметров усилителей сигналов звуковой частоты
ГОСТ 24838-87 Аппаратура радиоэлектронная бытовая. Входные и выходные параметры
ГОСТ 27570.4-87 Безопасность бытовых и аналогичных электрических приборов. Часть 2. Специальные требования для стиральных машин
ГОСТ 30372-95 / ГОСТ Р 50397-95 Совместимость технических средств электромагнитная. Термины и определения
3 Определения
В настоящем стандарте используют термины, установленные в ГОСТ 13109, ГОСТ 16504, ГОСТ 30372/ГОСТР 50397, [ 2], а также следующие:
3.1 Переносный электрический инструмент — электрический инструмент, который при нормальных условиях применения держат в руках и используют кратковременно (в течение нескольких минут).
3.2 Лампа — источник оптического излучения, создаваемого в результате преобразования электрической энергии (ГОСТ 15049).
3.3 Лампа со встроенным балластом — устройство, которое не может быть размонтировано без его разрушения, состоящее из лампы, снабженной цоколем, содержащим любые дополнительные элементы, необходимые для зажигания и стабильной работы источника света.
3.4 Световой прибор — устройство, содержащее одну или несколько ламп и светотехническую арматуру, перераспределяющее свет лампы (ламп) и (или) преобразующее его структуру и предназначенное для освещения или сигнализации.
3.5 Полусветильник — ТС, сходное с лампой со встроенным балластом, но сконструированное для использования заменяемых источника света и/или стартера.
3.6 Балласт — ТС, включаемое между электрической сетью и одной или несколькими разрядными лампами, которое служит, в основном, для ограничения тока ламп(ы) до требуемого значения. Оно может содержать средства для преобразования напряжения и/или частоты питания, коррекции коэффициента мощности и создания самостоятельно или в совокупности со стартером условий, необходимых для зажигания ламп(ы).
3.7 Шаговый преобразователь для светового оборудования — ТС, включаемое между электрической сетью и одной или несколькими галогенными или иными лампами накаливания, служащее для обеспечения питания ламп(ы) номинальным напряжением, обычно на повышенной частоте. Указанное ТС может содержать одну или несколько отдельных частей и включать средства для регулирования силы света ламп(ы), коррекции коэффициента мощности и подавления индустриальных радиопомех.

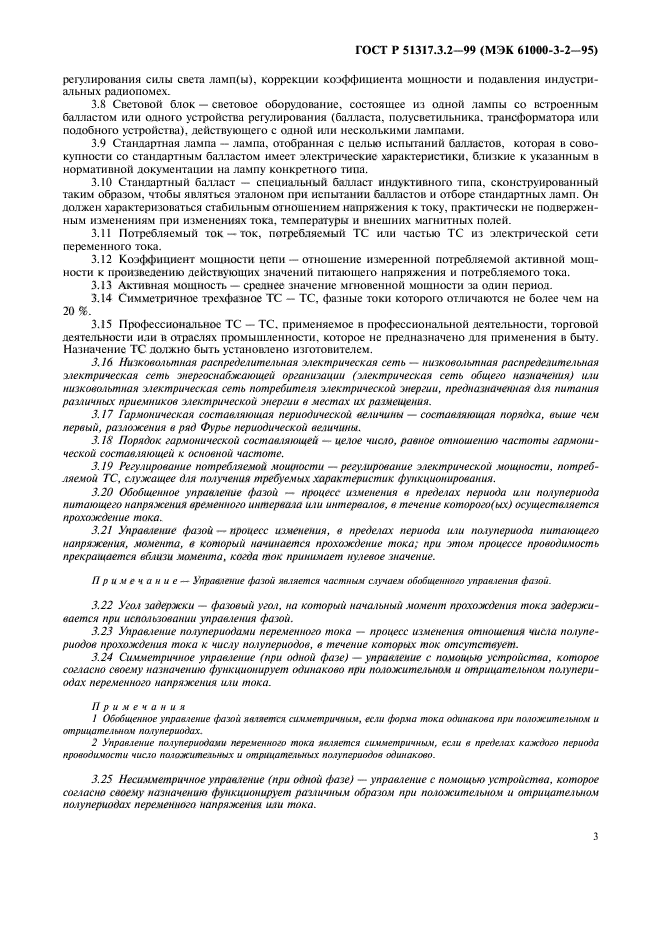

3.8 Световой блок — световое оборудование, состоящее из одной лампы со встроенным балластом или одного устройства регулирования (балласта, полусветильника, трансформатора или подобного устройства), действующего с одной или несколькими лампами.
3.9 Стандартная лампа — лампа, отобранная с целью испытаний балластов, которая в совокупности со стандартным балластом имеет электрические характеристики, близкие к указанным в нормативной документации на лампу конкретного типа.
3.10 Стандартный балласт — специальный балласт индуктивного типа, сконструированный таким образом, чтобы являться эталоном при испытании балластов и отборе стандартных ламп. Он должен характеризоваться стабильным отношением напряжения к току, практически не подверженным изменениям при изменениях тока, температуры и внешних магнитных полей.
3.11 Потребляемый ток — ток, потребляемый ТС или частью ТС из электрической сети переменного тока.
3.12 Коэффициент мощности цепи — отношение измеренной потребляемой активной мощности к произведению действующих значений питающего напряжения и потребляемого тока.
3.13 Активная мощность — среднее значение мгновенной мощности за один период.
3.14 Симметричное трехфазное ТС — ТС, фазные токи которого отличаются не более чем на 20 %.
3.15 Профессиональное ТС — ТС, применяемое в профессиональной
деятельности, торговой деятельности или в отраслях промышленности, которое не предназначено для применения в быту. Назначение ТС должно быть установлено изготовителем.
3.16 Низковольтная распределительная электрическая сеть — низковольтная распределительная электрическая сеть энергоснабжающей организации (электрическая сеть общего назначения) или низковольтная электрическая сеть потребителя электрической энергии, предназначенная для питания различных приемников электрической энергии в местах их размещения.
3.17 Гармоническая составляющая периодической величины: — составляющая порядка, выше чем первый, разложения в ряд Фурье периодической величины.
3.18 Порядок гармонической составляющей — целое число, равное отношению частоты гармонической составляющей к основной частоте.
3.19 Регулирование потребляемой мощности — регулирование электрической мощности, потребляемой ТС, служащее для получения требуемых характеристик функционирования.
3.20 Обобщенное управление фазой — процессе изменения в пределах периода или полупериода питающего напряжения временного интервала или интервалов, в течение которого(ых) осуществляется прохождение тока.
4
3.21 Управление фазой — процесс изменения, в пределах периода или полупериода питающего напряжения, момента, в который начинается прохождение тока; при этом процессе проводимость прекращается вблизи момента, когда ток принимает нулевое значение.
Примечание — Управление фазой является частным случаем обобщенного управления фазой.
3.22 Угол задержки — фазовый угол, на который начальный момент прохождения тока задерживается при использовании управления фазой.
3.23 Управление полупериодами переменного тока — процесс изменения отношения числа полупериодов прохождения тока к числу полупериодов, в течение которых ток отсутствует.
3.24 Симметричное управление (при одной фазе) — управление с помощью устройства, которое согласно своему назначению функционирует одинаково при положительном и отрицательном полупериодах переменного напряжения или тока.
Примечания
1 Обобщенное управление фазой является симметричным, если форма тока одинакова при положительном и отрицательном полупериодах.
2 Управление полупериодами переменного тока является симметричным, если в пределах каждого периода проводимости число положительных и отрицательных полупериодов одинаково.
3.25 Несимметричное управление (при одной фазе) — управление с помощью устройства, которое согласно своему назначению функционирует различным образом при положительном и отрицательном полупериодах переменного напряжения или тока.
Примечания
1 Обобщенное управление фазой является несимметричным, если форма тока неодинакова при положительном и отрицательном полупериодах.
2 Управление полупериодами переменного тока является несимметричным, если в пределах каждого периода проводимости число положительных и отрицательных полупериодов неодинаково.
3.26 Оборудование информационных технологий — ТС, предназначенные для: приема данных от внешнего источника (такого, как линия передачи данных или клавиатура); выполнения некоторых операций над полученными данными (таких, как вычисления, преобразование или запись данных, накопление, хранение и передача данных); обеспечения ввода данных (на другое ТС или путем воспроизведения данных или образования изображений).
Примечание — Настоящее определение включает ТС и системы, которые генерируют множество электрических или электронных бинарных импульсных сигналов и сконструированы для выполнения таких функций, как обработка слов, электронные вычисления, обработка файлов, хранение, поиск, передача и воспроизведение данных в виде образов.
4 Общие положения
Целью настоящего стандарта является установление для ТС, относящихся к области применения стандарта, норм эмиссии гармонических составляющих тока таким образом, чтобы с учетом допустимой эмиссии от других ТС уровни гармонических составляющих напряжения в системах электроснабжения не превышали уровней электромагнитной совместимости, установленных в [ 3 ] и ГОСТ 13109.
5 Классификация ТС
Для целей ограничения гармонических составляющих тока ТС классифицируют следующим образом:
— класс А — симметричные трехфазные ТС и ТС других видов, исключая относящиеся к классам В, С и D;
— класс В — переносные электрические инструменты;
— класс С — световые приборы, включая устройства регулирования;
— класс D — ТС с потребляемым током, характеризующимся “специальной формой кривой”, приведенной на рисунке 1, и активной мощностью, не превышающей 600 Вт, измеренными при условиях, регламентированных в соответствующем разделе приложения В.
|
|||||||||||||||||
|
я/2 at -1 Я |
|||||||||||||||||
Рисунок 1 — График для определения «специальной формы кривой» потребляемого тока и отнесения ТС к классу D
Вне зависимости от формы кривой потребляемого тока, ТС классов В и С, а также ТС, оснащенные электродвигателями с управлением фазой, не относят к ТС класса D.
Примечание — Указанное исключение в будущем должно быть пересмотрено в отношении ТС, оснащенных электродвигателями, с потребляемым током, характеризующимся “специальной формой кривой”, приведенной на рисунке 1.
ТС относят к классу D, если при условиях испытаний, указанных в приложении В, форма кривой потребляемого тока I, отнесенного к его амплитудному
значению Ipk, в течение каждого полупериода находится в пределах графика на рисунке 1 для 95 % длительности каждого полупериода. Это означает, что формы кривой потребляемого тока, характеризующиеся малыми выбросами за пределами графика, считаются соответствующими графику. Центральная линия М должна совпадать с амплитудным значением потребляемого тока.
Для определения класса ТС может быть применен алгоритм, приведенный на рисунке
2.
6 Общие требования
Требования и нормы, установленные в настоящем разделе, применяют к входным зажимам электропитания ТС, предназначенных для подключения к системам электроснабжения напряжением 220/ 380 и 240/415 В частотой 50 или 60 Гц. Требования и нормы для других случаев не рассматриваются.
6.1 Методы управления
Нижеследующие методы управления потребляемой мощностью ТС не должны быть использованы в нормальных условиях эксплуатациии:
— метод несимметричного управления, за исключением случаев, когда применение указанного метода является единственным практическим решением для обеспечения условий безопасности;
— метод однополупериодного выпрямления потребляемого из электрической сети тока непосредственно на входных зажимах ТС, за исключением случаев, когда этот метод является единственным практическим решением для обеспечения условий безопасности или когда управляемая активная мощность ТС не превышает 100 Вт, или когда ТС представляют собой переносные устройства, используемые кратковременно (не более нескольких минут), подключаемые к электрической сети двухпроводным гибким шнуром (например, фены).
Допускается использовать методы симметричного управления, при которых возникают симметричные составляющие потребляемого тока низкого порядка (n <40), для управления мощностью нагревательных элементов, если мощность указанных элементов при синусоидальном потребляемом токе не превышает 200 Вт, или если нормы, установленные в таблице 3, не превышены.
ТС бытового назначения с симметричным управлением потребляемой мощностью, используемые в течение короткого интервала времени (например, фены), должны быть испытаны в соответствии с нормами, установленными для ТС класса А.
ТС, использующие при указанных в настоящем стандарте ограничениях методы несимметричного управления мощностью и однополупериодное выпрямление тока, потребляемого из сети, должны удовлетворять нормам, установленным в разделе 7.
* С управлением фазой

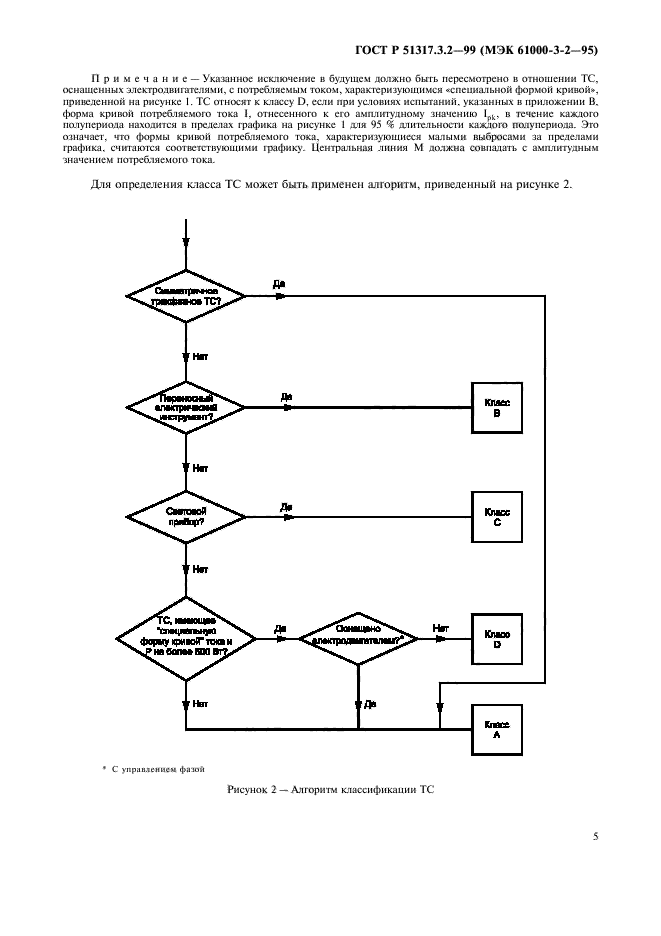

Рисунок 2 — Алгоритм классификации ТС
ГОСТ Р 51317.3.2-99 (МЭК 61000-3-2-95)
6.2 Измерение гармонических составляющих тока
Нормы эмиссии гармонических составляющих потребляемого тока, установленные в разделе 7, применяют к линейным токам для всех видов присоединений ТС к электрической сети (звезда, треугольник и др.).
Условия проведения испытаний ТС некоторых видов при измерении гармонических составляющих тока приведены в приложении В.
Для гармонических составляющих тока порядка выше 19 допускается проводить обзор спектра. Если указанный обзор показывает монотонное уменьшение огибающей спектра при увеличении порядка гармонической составляющей, измерения ограничивают гармоническими составляющими, порядок которых не превышает 19.
При измерениях не учитывают гармонические составляющие тока, потребляемого ТС, уровень которых не превышает большего из двух значений:
— 0,6 % от величины потребляемого тока при измерении в соответствии с методами, установленными в настоящем стандарте;
— 0,5 мА.
Если нормы гармонических составляющих тока установлены в зависимости от тока
с» с» гр /—1 с»
основной частоты или активной мощности ТС, ток основной частоты и активную мощность измеряют при тех условиях, что и уровни гармонических составляющих тока.
6.2.1 Установившийся режим
Нормы, установленные в настоящем стандарте, применяют к гармоническим составляющим тока в установившемся режиме работы ТС, измеряемым в соответствии с приложениями А, Б, В.
6.2.2 Переходный режим
Для гармонических составляющих тока ТС в переходном режиме, измеренных в соответствии с приложениями А, Б и В, применяют следующие требования:
— гармонические составляющие тока длительностью не более 10 с, возникающие при ручном и автоматическом включении и выключении ТС, не учитывают;
— нормы, установленные в таблицах 1 — 3, применяют ко всем гармоническим составляющим тока переходного режима длительностью более 10 с, возникающим при испытаниях ТС в соответствии с приложением В. При этом для каждой гармонической составляющей тока переходного режима четного порядка от 2 до 10 и нечетного порядка от 3 до19 допускаются значения, превышающие в 1,5 раза нормы, установленные в таблицах 1 — 3, в течение не более 10 % времени любого периода наблюдений, равного
2,5 мин.
6.2.3 ТС, установленные в стойках или шкафах
Если отдельные ТС установлены в стойках или шкафах, они считаются индивидуально подключенными к сети электропитания. Стойки и шкафы как целое испытаниям не подлежат.
7 Нормы эмиссии гармонических составляющих тока
ТС должны удовлетворять приведенным в настоящем разделе нормам эмиссии гармонических составляющих тока.
7.1 Нормы для ТС класса А
Гармонические составляющие потребляемого тока для ТС класса А не должны превышать значений, установленных в таблице 1.
|
Таблица 1 — Нормы для ТС класса А |
||||||||||||||||||||||||||||||||||||
|
7. 2 Нормы для ТС класса В
Для ТС класса В гармонические составляющие потребляемого тока не должны превышать значений, приведенных в таблице 1, умноженных на коэффициент 1,5.
7.3 Нормы для ТС класса С
7.3.1 Световое оборудование
а) Активная потребляемая мощность составляет более 25 Вт
Для светового оборудования с активной потребляемой мощностью, составляющей более 25 Вт, гармонические составляющие тока не должны превышать относительных значений, приведенных в таблице 2.
|
Таблица 2 — Нормы для ТС класса С |
||||||||||||||||
|
ГОСТ Р 51317.3.2-99 (МЭК 61000-3-2-95)
б) Активная потребляемая мощность не превышает 25 Вт
Световое оборудование с активной потребляемой мощностью, не превышающей
25 Вт, должно удовлетворять одной из приведенных ниже групп требований:
1) Значения гармонических составляющих тока на 1 Вт мощности ТС не должны превышать норм, установленных в таблице 3.
Примечание — Нижний предел мощности ТС, равный 75 или 50 Вт, установленный для применения норм класса D (см. 7.4), в данном случае не учитывают;
_Таблица 3 — Нормы для ТС класса D__
|
Порядок гармонической составляющей, n |
Максимально допустимое значение гармонической составляющей тока на 1 Вт мощности ТС, мA/Вт |
Максимально допустимое значение гармонической составляющей тока, А |
|
3 |
3,4 |
2,30 |
|
5 |
1,9 |
1,14 |
|
7 |
1,0 |
0,77 |
|
9 |
0,5 |
0,40 |
|
11 |
0,35 |
0,33 |
|
13 < n < 39 |
3,85 |
В соответствии с таблицей |
|
n |
1 |
2) Значение гармонической составляющей тока третьего порядка, выраженное в процентах от гармонической составляющей тока на основной частоте, не должно превышать 86 %, соответствующее значение гармонической составляющей пятого порядка не должно превышать 61 % и, кроме того, форма кривой потребляемого тока должна указывать, что прохождение тока начинается при 60 град или ранее, ток достигает последнего пикового значения (при наличии нескольких пиковых значений в течение полупериода) при 65 град или ранее, и прохождение тока не прекращается до 90 град (за 0 град принято значение фазового угла, соответствующего прохождению напряжения основной частоты через нуль).
7.3.2 Регулирующие устройства
Устройства регулирования силы света (автономные или встраиваемые в лампы или световые приборы) должны соответствовать следующим требованиям.
Автономные регулирующие устройства
Гармонические составляющие тока автономных регулирующих устройств не должны превышать значений, приведенных в таблице 1. При использовании фазового управления потребляемой мощностью ламп накаливания угол задержки не должен превышать 145 град, и регулирующее устройство должно быть испытано в соответствии с условиями, приведенными в приложении В ( п. 6 ).
Встраиваемые регулирующие устройства
Для световых приборов с лампами накаливания гармонические составляющие тока встраиваемых регулирующих устройств не должны превышать значений,
приведенных в таблице 1 . При использовании фазового управления угол задержки не должен превышать 145 град, и регулирующее устройство должно быть испытано в соответствии с условиями, приведенными в приложении В ( п.6 ).
Для световых приборов с газоразрядными лампами значения гармонических составляющих тока встраиваемых регулирующих устройств при условии максимальной нагрузки не должны превышать норм, приведенных в таблице 2. При любом положении управляющих элементов регулирующих устройств значения гармонических токов не должны превышать значений при максимальной нагрузке. Регулирующие устройства должны быть испытаны в соответствии с условиями, приведенными в приложении В ( п.5 ).
7.4 Нормы для ТС класса D
Нормы гармонических составляющих потребляемого тока ТС класса D устанавливаются для номинальных условий нагрузки. Гармонические составляющие тока и гармонические составляющие тока на 1 Вт мощности ТС не должны превышать значений, установленных в таблице 3.
Нормы, приведенные в таблице 3, применяют для ТС всех видов с активной мощностью, составляющей более 75 Вт. Для ТС с активной мощностью, не превышающей 75 Вт, нормы не устанавливают. Нижний предел мощности ТС, составляющий 75 Вт, должен быть уменьшен до 50 Вт через четыре года после даты введения настоящего стандарта в действие.
Отбор образцов ТС при испытаниях на соответствие нормам, установленным в настоящем стандарте, осуществляют в соответствии с требованиями, указанными ниже, если иные требования не установлены в стандартах на группы ТС или ТС конкретного вида:
— при испытаниях опытных ТС отбирают не менее трех образцов, если изготовлено более трех изделий, и все образцы, если изготовлено три и менее изделий;
— количество образцов, подвергаемых испытаниям на помехоустойчивость в условиях серийного производства, устанавливают в ТУ на ТС конкретного типа или в программе испытаний;
— для сертификационных испытаний отбирают один образец. В обоснованных случаях по решению органа по сертификации число образцов может быть увеличено. ТС единичного выпуска (импорта) испытывают каждое в отдельности.
Нормы гармонических составляющих тока, потребляемого ТС из сети электропитания, считают выполненными, если все испытанные образцы удовлетворяют нормам настоящего стандарта.
Приложение А
(обязательное)
Схема измерений гармонических составляющих тока и источник
электропитания
А.1 Схема измерений
При испытаниях ТС измеренные значения гармонических составляющих тока должны быть сравнены с нормами, установленными в разделе 7. Гармонические составляющие тока испытуемого ТС (ИТС) должны быть измерены с использованием схем измерений, приведенных на рисунке А.1 для однофазных ТС и на рисунке А.2 для трехфазных ТС. Применяемые средства измерений должны удовлетворять требованиям, установленным в приложении Б. Условия испытаний применительно к различным ИТС приведены в приложении В.
А.2 Источник электропитания
При проведении испытаний в соответствии с приложением В напряжение U на сетевых зажимах ИТС должно удовлетворять установленным ниже требованиям.
А.2.1 Испытательное напряжение U должно соответствовать номинальному напряжению электропитания ИТС. Ес
