ГОСТ Р 51233-98

ТЕРМОМЕТРЫ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ЭТАЛОННЫЕ 1-го И 2-го РАЗРЯДОВ

Общие технические требования

Издание официальное

БЗ 5—98/857

ГОССТАНДАРТ РОССИИ Москва

ГОСТ I» 51233-98

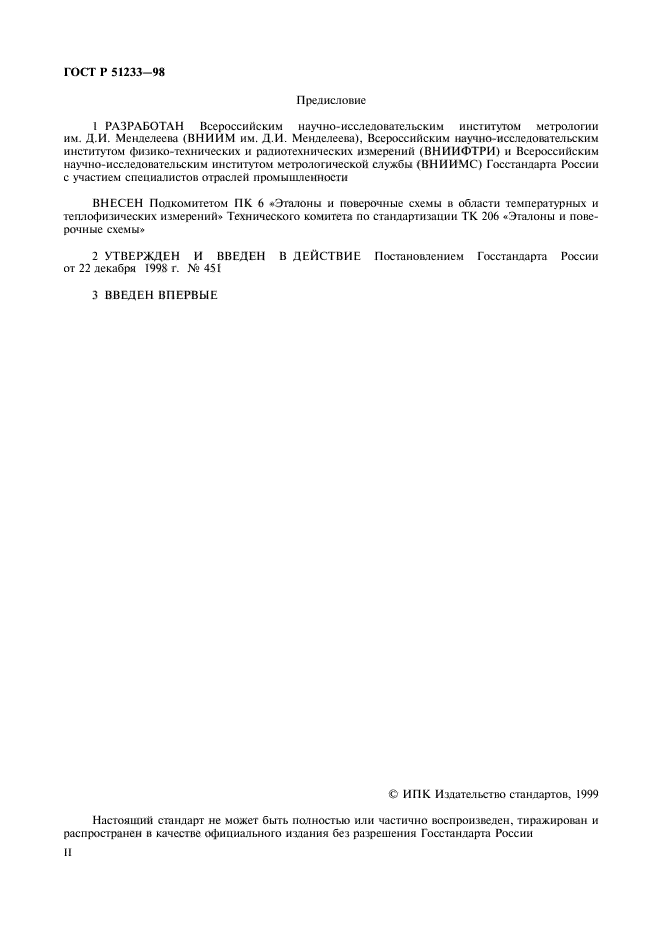

Предисловие

1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом метрологии им. Д.И. Менделеева (ВНИИМ им. Д.И. Менделеева), Всероссийским научно-исследовательским институтом физико-технических и радиотехнических измерений (ВНИИФТРИ) и Всероссийским научно-исследовательским институтом метрологической службы (ВНИИМС) Госстандарта России с участием специалистов отраслей промышленности

ВНЕСЕН Подкомитетом I1K 6 «Эталоны и поверочные схемы в области температурных и теплофизических измерений» Технического комитета по стандартизации ТК 206 «Эталоны и поверочные схемы*

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 22 декабря 1998 г. № 451

3 ВВЕДЕН ВПЕРВЫЕ

£> ИПК Издательство стандартов. 1999

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России

ГОСТ Р 51233-98

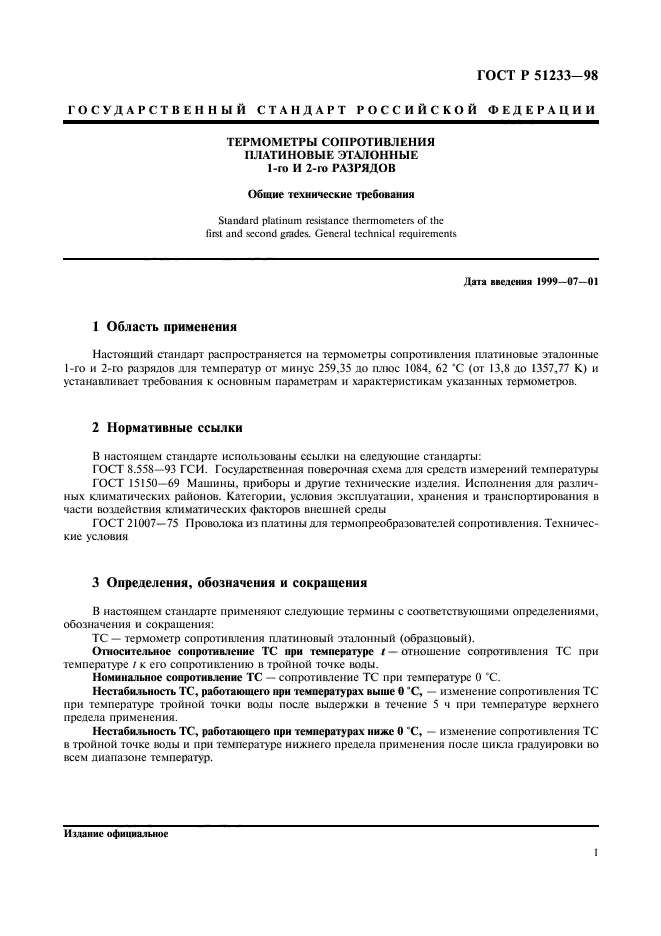

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТЕРМОМЕТРЫ COIIРОТИВ.’!ЕНИЯ ПЛАТИНОВЫЕ ЭТАЛОННЫЕ I-го И 2-го РАЗРЯДОВ

Общие технические требования

Standard platinum resistance thermometers of the first and second grades. General technical requirements

Дата введения 1999—07—01

1 Область применения

Настоящий стандарт распространяется на термометры сопротивления платиновые эталонные I-го и 2-го разрядов для температур от минус 259,35 до плюс 1084, 62 ‘С (от 13,8 до 1357,77 К) и устанавливает требования к основным параметрам и характеристикам указанных термометров.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8.558-93 ГСП. Государственная поверочная схема для средств измерений температуры ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 21007-75 Проволока из платины для термопреобразователей сопротивления. Технические условия

3 Определения, обозначения и сокращения

В настоящем стандарте применяют следующие термины с соответствующими определениями, обозначения и сокращения:

ТС — термометр сопротивления платиновый эталонный (образцовый).

Относительное сопротивление ТС при температуре / — отношение сопротивления ТС при температуре / к его сопротивлению в тройной точке воды.

Номинальное сопротивление ТС — сопротивление ТС при температуре О «С.

Нестабильность ТС, работающего при температу рах выше О “С, — изменение сопротивления ТС при температуре тройной точки воды после выдержки в течение 5 ч при температуре верхнего предела применения.

Нестабильность ТС, работающего при температурах ниже О «С, — изменение сопротивления ТС в тройной точке воды и при температу ре нижнего предела применения после цикла градуировки во всем диапазоне температур.

И здание официальное

ГОСТ I» 51233-98

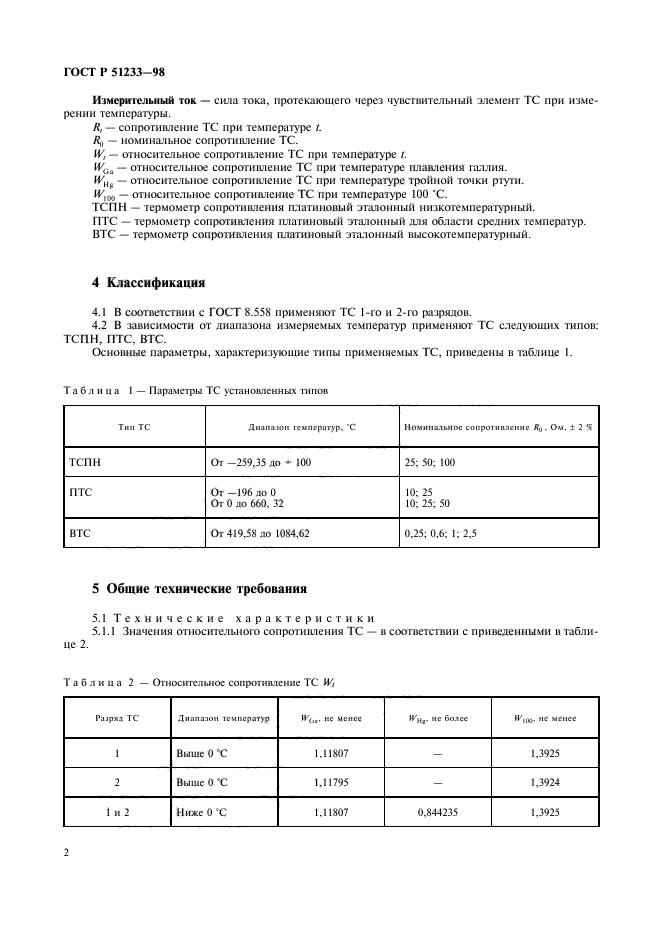

Измерительный ток — сила тока, протекающего через чувствительный элемент ТС при измерении температуры.

R.. — сопротивление ТС при температуре /.

Л,, — номинальное сопротивление ТС.

IV, — относительное сопротивление ТС при температуре /.

1У_0л — относительное сопротивление ТС при температуре плавления галлия.

И’,,, — относительное сопротивление ТС при температуре тройной точки ртути.

И’,* — относительное сопротивление ТС при температуре 100 ‘С.

ТСПН — термометр сопротивления платиновый эталонный низкотемпературный.

Г1ТС — термометр сопротивления платиновый эталонный для области средних температур. ВТС — термометр сопротивления платиновый эталонный высокотемпературный.

4 Классификация

4.1 В соответствии с ГОСТ 8.558 применяют ТС 1-го и 2-го разрядов.

4.2 В зависимости от диапазона измеряемых температур применяют ТС следующих типов: ТСПН, ПТС, ВТС.

Основные параметры, характеризующие типы применяемых ТС, приведены в таблице I.

Та б л и и а 1 — Параметры ТС установленных типов

Тип ТС	Диапаюн icuncparyp. ‘С	Номинальное сопротивление /?„. Ом. ± 2 X
ТСПН	От -259,35 до * 100	25; 50; 100
ПТС	От —196 до 0	10; 25
	От 0 до 660. 32	10; 25; 50
ВТС	От 419,58 до 1084.62	0,25; 0.6; 1; 2,5

5 Общие технические требования

5.1 Технические характеристики

5.1.1 Значения относительного сопротивпения ТС — в соответствии с приведенными в таблице 2.

Таблица 2 — Относительное сопротивление ТС W,

Pajpaj TC	Диапазон тсчперагтур	Ч’с,,. не менее	И’и,. не более	И’юь не менее
1	Выше 0 °С	1.11807	—	1,3925
2	Выше 0 «С	1.11795	—	1,3924
1 и 2	Ниже 0 ‘С	1.11807	0.844235	1,3925

ГОС Т Р 51233-98

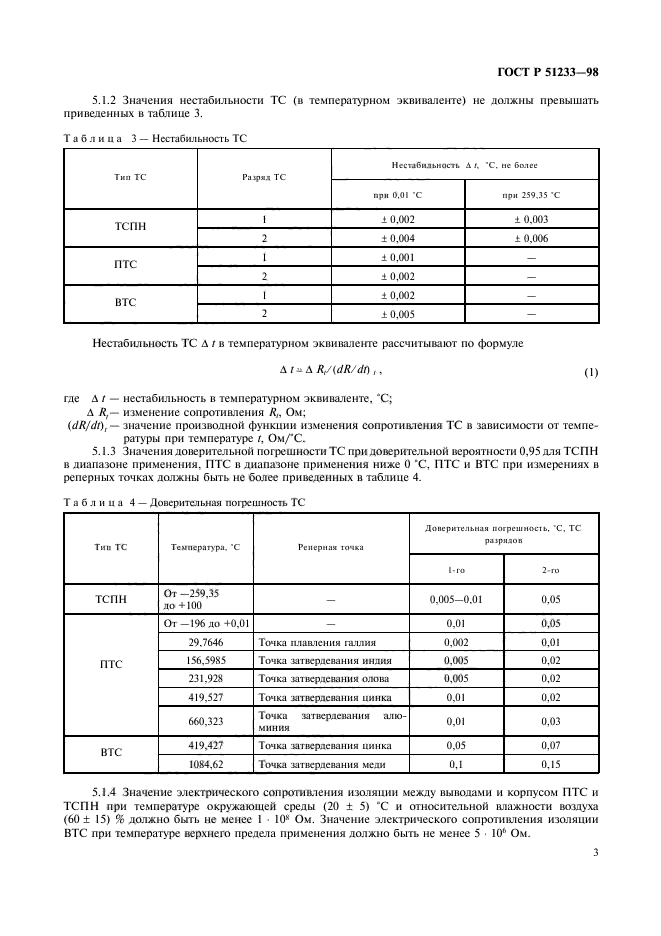

5.1.2 Значения нестабильности ТС (в температурном эквиваленте) не должны превышать приведенных в таблице 3.

Таблица 3 — Нестабильность ТС

Тин ТС	Рафял ТС	Нестабильность Л /. ‘С. не более
Тин ТС	Рафял ТС	при 0.01 ‘С	при 2S9.3S ’С
ТСПН	1	±0.002	± 0.003
ТСПН	2	±0.004	±0,006
ПТС	1	±0.001	—
ПТС	2	±0.002	—
ВТС	1	±0.002	—
ВТС	2	±0.005	—

Нестабильность ТС д / в температурном эквиваленте рассчитывают по формуле

Д / * Д R,/{dR/df),, (I )

где д / — нестабильность в температурном эквиваленте, “С;

Д R,— изменение сопротивления Ом;

(dR/di), — значение производной функции изменения сопротивления ТС в зависимости от температуры при температуре I. Ом/*С.

5.1.3 Значения доверительной погрешности ТС при доверительной вероятности 0,95 для ТСПН в диапазоне применения, ПТС в диапазоне применения ниже 0 *С, ПТС и ВТС при измерениях и реперных точках должны быть не более приведенных в таблице 4.

Таблица 4 — Доверительная погрешность ТС

Тип ТС	Температура. ‘С	Реперная ючка	Доверительная погрешность. ‘С. ТС ра>рнлоп
Тип ТС	Температура. ‘С	Реперная ючка	I-IO	2-ю
ТСПН	От -259,35 до+Ю0	—	0.005-0.01	0.05
ПТС	От -1% до +0.01	—	0,01	0.05
	29.7646	Точка плавлении галлия	0,002	0.01
	156.5985	Точка затвердевания индия	0,005	0.02
	231,928	Точка затвердевания олова	0.005	0,02
	419,527	Точка затвердевания пинка	0,01	0.02
	660,323	Точка ‘затвердевания алюминия	0,01	0.03
ВТС	419,427	Точка затвердевания цинка	0.05	0.07
ВТС	1084.62	Точка затвердевания меди	0,1	0.15

5.1.4 Значение электрического сопротивления изоляции между выводами и корпусом ПТС и ТСПН при температуре окружающей среды (20 ± 5) «С и относительной влажности воздуха (60 ± 15) % должно быть не менее I • 10^х Ом. Значение электрического сопротивления изоляции ВТС при температуре верхнего предела применения должно быть не менее 5 Ю’¹ Ом.

ГОСТ I» 51233-98

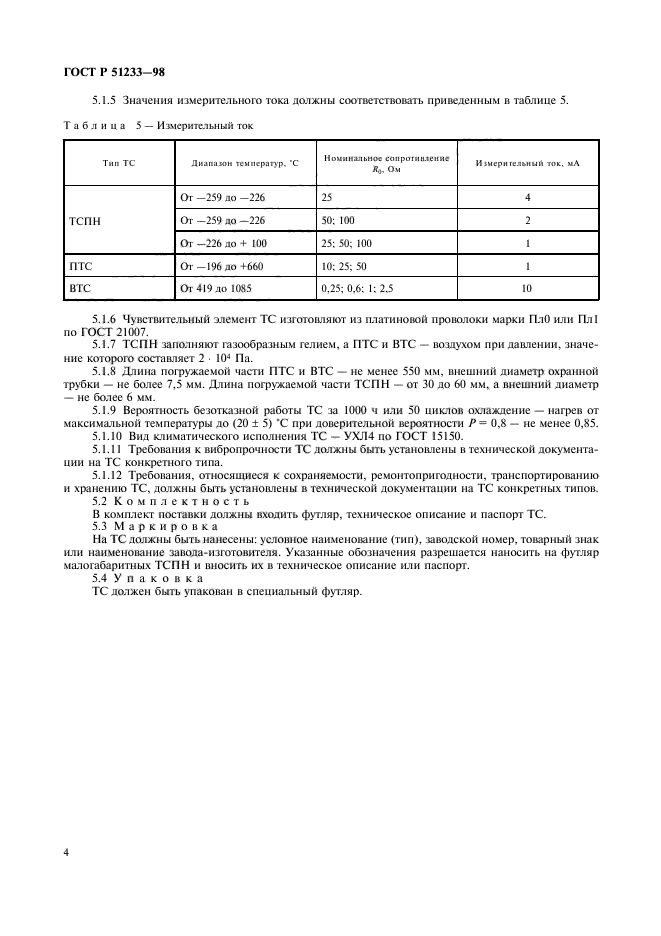

5.1.5 Значения измерительного тока должны соответствовать приведенным в таблице 5.

Таблица 5 — Измерительный ток

Тип ТС	Диапазон температур. ‘С	Номинальное еопрошп.текие Aj. О м	Измерительный ток. мА
ТСПН	Or -259 до -226	25	4
	Or -259 до -226	50: 100	2
	Or -226 до + 100	25: 50; 100	1
Г1ТС	Or —196 до +660	10: 25; 50	I
ВТС	Or 419 до 1085	0.25; 0.6: 1: 23	10

5.1.6 Чувствительный элемент ТС изготовляют из платиновой проволоки марки ПлО или Пл I по ГОСТ 21007.

5.1.7 ТСПН заполняют газообразным гелием, а ПТС и ВТС — воздухом при давлении, значение которого составляет 2 ■ 10⁴ Па.

5.1.8 Длина погружаемой части ПТС и В ГС — не менее 550 мм, внешний диаметр охранной трубки — не более 7,5 мм. Длина погружаемой части ТСГ1Н — от 30 до 60 мм, а внешний диаметр — не более 6 мм.

5.1.9 Вероятность безотказной работы ТС за 1000 ч или 50 пиклов охлаждение — нагрев от максимальной температуры до (20 ± 5) «С при доверительной вероятности Р= 0,8 — не менее 0,85.

5.1.10 Вид климатического исполнения ТС — УХЛ4 по ГОСТ 15150.

5.1.11 Требования к вибропрочности ТС должны быть установлены в технической документации на ТС конкретного типа.

5.1.12 Требования, относящиеся к сохраняемости, ремонтопригодности, транспортированию и хранению ТС, должны быть установлены в технической документации на ТС конкретных типов.

5.2 Комплектность

В комплект поставки должны входить футляр, техническое описание и паспорт ТС.

5.3 Маркировка

На ТС должны быть нанесены: условное наименование (тип), заводской номер, товарный знак или наименование завода-нзготовителя. Указанные обозначения разрешается наносить на футляр малогабаритных ТСПН и вносить их в техническое описание или паспорт.

5.4 У п а к о в к а

ТС должен быть упакован в специальный футляр.

ГОС Т Р 51233-98

УДК 536.531 : 669.231 : 006.354 ОКС 17.020 Т88.2 ОКСТУ

0008

Ключевые слова: температура, термометры сопротивления, относительное сопротивление, реперные точки, средства измерений, нестабильность
