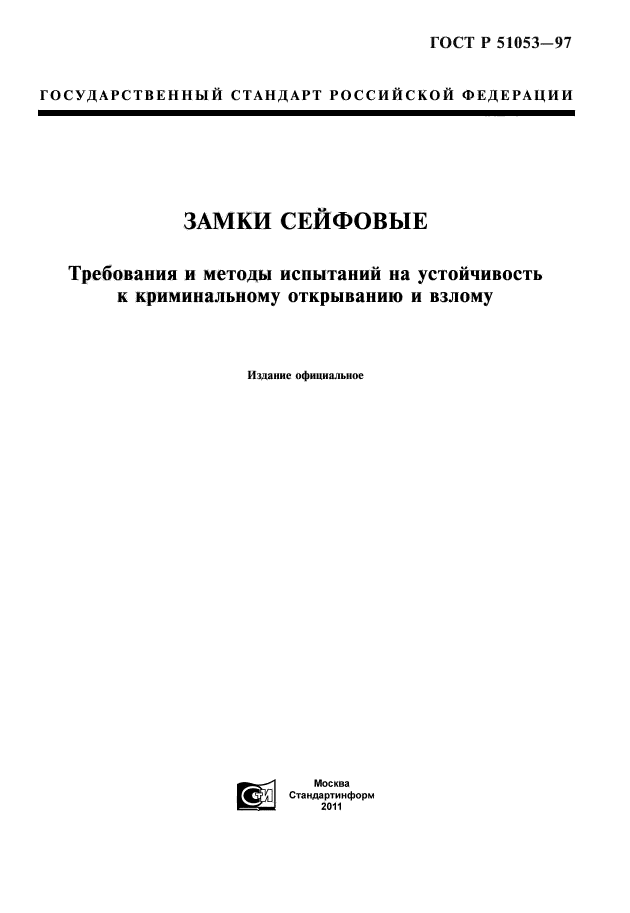

ГОСТ Р 51053-97
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАМКИ СЕЙФОВЫЕ
Требования и методы испытаний на устойчивость
к криминальному открыванию и взлому
|
|
Москва |
Предисловие
1 РАЗРАБОТАН Научно-исследовательским центром «Охрана» (НИЦ «Охрана») Всероссийского научно-исследовательского института противопожарной обороны (ВНИИПО) МВД России, Научно-исследовательским и конструкторским институтом радиоэлектронной техники (НИКИРЭТ) ГП СНПО «Элерон», ГУВО МВД России, Экспертно-криминалистическим центром (ЭКЦ) МВД России, Испытательным центром (ИЦ) «Замок» ЦПКТБ «СТРОМТЕПЛОМАШ», ВНИИНМАШ Госстандарта России
ВНЕСЕН Техническим комитетом по стандартизации ТК 234 «Технические средства охраны, охранной и пожарной сигнализации»
При разработке настоящего стандарта были использованы европейские стандарты ENV 1300-1999 «Устройства безопасного хранения ценностей. Классификация и методы испытаний высоконадежных замков по их устойчивости к несанкционированному вскрытию» и prEN 12209-1/2 «Строительные металлоизделия — замки и защелки — Механические замки, защелки и запирающие планки — Требования и методы испытаний.
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 26 мая 1997 г. № 190
3 ВВЕДЕН ВПЕРВЫЕ
4 ИЗДАНИЕ (июль 2011 г.) с Изменением № 1, утвержденным в августе 2006 г. (ИУС 11-2006)
ГОСТ Р 51053-97
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАМКИ СЕЙФОВЫЕ
Требования и методы испытаний на устойчивость к криминальному открыванию и взлому
Safes locks. Requirements and test methods for resistance to criminal opening without lock breakage and to burglary
Дата введения 1998-01-01
1 Область применения
Настоящий стандарт распространяется на ключевые и бесключевые механические, электромеханические и электронные сейфовые замки (далее — замки).
Настоящий стандарт устанавливает требования к сейфовым замкам по устойчивости к криминальному открыванию и взлому и методы их испытаний.
Настоящий стандарт не распространяется на замки для дверей общего назначения.
(Измененная редакция, Изм. № 1).
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.010-76 Система стандартов безопасности труда. Взрывобезопасность. Общие требования
ГОСТ 12.1.019-79* Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
_______
* На территории Российской Федерации действует ГОСТ Р 12.1.019-2009.
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 27.002-89** Надежность в технике. Основные понятия. Термины и определения
_______
** На территории Российской Федерации действует ГОСТ Р 27.002-2009.
ГОСТ 27.003-90 Надежность в технике. Состав и общие правила задания требований по надежности
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 27346-87 Изделия замочно-скобяные. Термины и определения
ГОСТ Р 52161.1-2004 (МЭК 60335-1-2001) Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования
ГОСТ 28198-89 (МЭК 68-1-88) Основные методы испытаний на воздействие внешних факторов. Часть 1. Общие положения и руководство
ГОСТ Р 50009-2000 Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний
ГОСТ Р 50862-2005 Сейфы, сейфовые комнаты и хранилища. Требования и методы испытаний на устойчивость к взлому и огнестойкость
ГОСТ Р МЭК 60065-2009 Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности
ОСТ 25 1099-83 Средства охранной, пожарной и охранно-пожарной сигнализации. Общие технические требования и методы испытаний
(Измененная редакция, Изм. № 1).

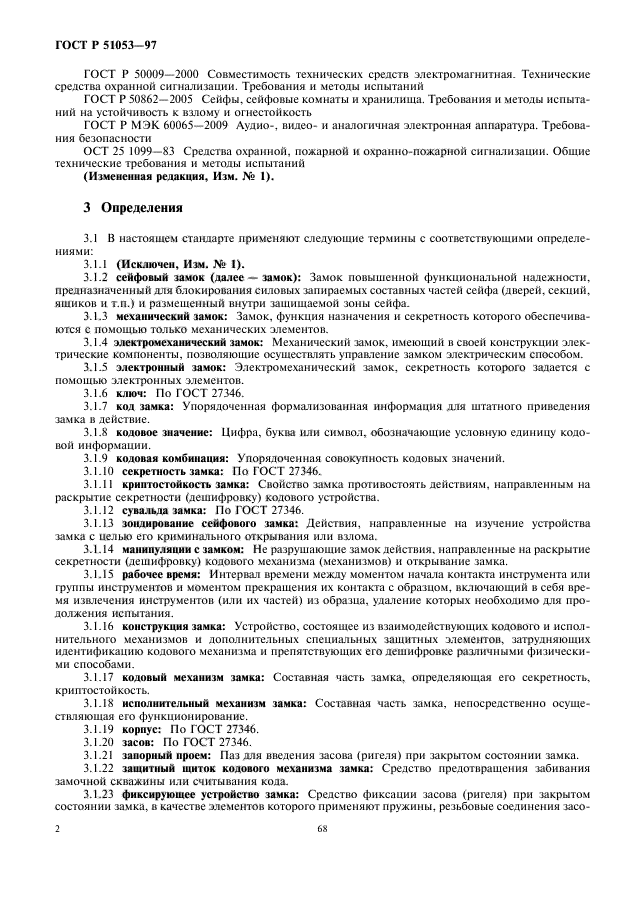

3 Определения
3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1.1 (Исключен, Изм. № 1).
3.1.2 сейфовый замок (далее — замок): Замок повышенной функциональной надежности, предназначенный для блокирования силовых запираемых составных частей сейфа (дверей, секций, ящиков и т.п.) и размещенный внутри защищаемой зоны сейфа.
3.1.3 механический замок: Замок, функция назначения и секретность которого обеспечиваются с помощью только механических элементов.
3.1.4 электромеханический замок: Механический замок, имеющий в своей конструкции электрические компоненты, позволяющие осуществлять управление замком электрическим способом.
3.1.5 электронный замок: Электромеханический замок, секретность которого задается с помощью электронных элементов.
3.1.6 ключ: По ГОСТ 27346.
3.1.7 код замка: Упорядоченная формализованная информация для штатного приведения замка в действие.
3.1.8 кодовое значение: Цифра, буква или символ, обозначающие условную единицу кодовой информации.
3.1.9 кодовая комбинация: Упорядоченная совокупность кодовых значений.
3.1.10 секретность замка: По ГОСТ 27346.
3.1.11 криптостойкость замка: Свойство замка противостоять действиям, направленным на раскрытие секретности (дешифровку) кодового устройства.
3.1.12 сувальда замка: По ГОСТ 27346.
3.1.13 зондирование сейфового замка: Действия, направленные на изучение устройства замка с целью его криминального открывания или взлома.
3.1.14 манипуляции с замком: Не разрушающие замок действия, направленные на раскрытие секретности (дешифровку) кодового механизма (механизмов) и открывание замка.
3.1.15 рабочее время: Интервал времени между моментом начала контакта инструмента или группы инструментов и моментом прекращения их контакта с образцом, включающий в себя время извлечения инструментов (или их частей) из образца, удаление которых необходимо для продолжения испытания.
3.1.16 конструкция замка: Устройство, состоящее из взаимодействующих кодового и исполнительного механизмов и дополнительных специальных защитных элементов, затрудняющих идентификацию кодового механизма и препятствующих его дешифровке различными физическими способами.
3.1.17 кодовый механизм замка: Составная часть замка, определяющая его секретность, криптостойкость.
3.1.18 исполнительный механизм замка: Составная часть замка, непосредственно осуществляющая его функционирование.
3.1.19 корпус: По ГОСТ 27346.
3.1.20 засов: По ГОСТ 27346.
3.1.21 запорный проем: Паз для введения засова (ригеля) при закрытом состоянии замка.
3.1.22 защитный щиток кодового механизма замка: Средство предотвращения забивания замочной скважины или считывания кода.
3.1.23 фиксирующее устройство замка: Средство фиксации засова (ригеля) при закрытом состоянии замка, в качестве элементов которого применяют пружины, резьбовые соединения засова с корпусом, выступы на подвижных частях исполнительного механизма, сувальды кодового механизма.

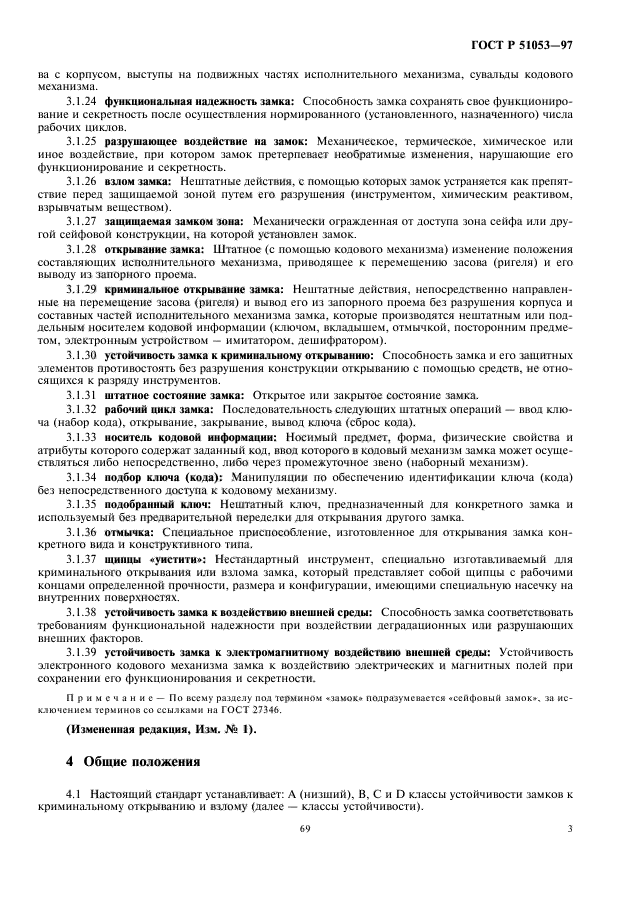

3.1.24 функциональная надежность замка: Способность замка сохранять свое функционирование и секретность после осуществления нормированного (установленного, назначенного) числа рабочих циклов.
3.1.25 разрушающее воздействие на замок: Механическое, термическое, химическое или иное воздействие, при котором замок претерпевает необратимые изменения, нарушающие его функционирование и секретность.
3.1.26 взлом замка: Нештатные действия, с помощью которых замок устраняется как препятствие перед защищаемой зоной путем его разрушения (инструментом, химическим реактивом, взрывчатым веществом).
3.1.27 защищаемая замком зона: Механически огражденная от доступа зона сейфа или другой сейфовой конструкции, на которой установлен замок.
3.1.28 открывание замка: Штатное (с помощью кодового механизма) изменение положения составляющих исполнительного механизма, приводящее к перемещению засова (ригеля) и его выводу из запорного проема.
3.1.29 криминальное открывание замка: Нештатные действия, непосредственно направленные на перемещение засова (ригеля) и вывод его из запорного проема без разрушения корпуса и составных частей исполнительного механизма замка, которые производятся нештатным или поддельным носителем кодовой информации (ключом, вкладышем, отмычкой, посторонним предметом, электронным устройством — имитатором, дешифратором).
3.1.30 устойчивость замка к криминальному открыванию: Способность замка и его защитных элементов противостоять без разрушения конструкции открыванию с помощью средств, не относящихся к разряду инструментов.
3.1.31 штатное состояние замка: Открытое или закрытое состояние замка.
3.1.32 рабочий цикл замка: Последовательность следующих штатных операций — ввод ключа (набор кода), открывание, закрывание, вывод ключа (сброс кода).
3.1.33 носитель кодовой информации: Носимый предмет, форма, физические свойства и атрибуты которого содержат заданный код, ввод которого в кодовый механизм замка может осуществляться либо непосредственно, либо через промежуточное звено (наборный механизм).
3.1.34 подбор ключа (кода): Манипуляции по обеспечению идентификации ключа (кода) без непосредственного доступа к кодовому механизму.
3.1.35 подобранный ключ: Нештатный ключ, предназначенный для конкретного замка и используемый без предварительной переделки для открывания другого замка.
3.1.36 отмычка: Специальное приспособление, изготовленное для открывания замка конкретного вида и конструктивного типа.
3.1.37 щипцы «уистити»: Нестандартный инструмент, специально изготавливаемый для криминального открывания или взлома замка, который представляет собой шипцы с рабочими концами определенной прочности, размера и конфигурации, имеющими специальную насечку на внутренних поверхностях.
3.1.38 устойчивость замка к воздействию внешней среды: Способность замка соответствовать требованиям функциональной надежности при воздействии деградационных или разрушающих внешних факторов.
3.1.39 устойчивость замка к электромагнитному воздействию внешней среды: Устойчивость электронного кодового механизма замка к воздействию электрических и магнитных полей при сохранении его функционирования и секретности.
Примечание — По всему разделу под термином «замок» подразумевается «сейфовый замок», за исключением терминов со ссылками на ГОСТ 27346.
(Измененная редакция, Изм. № 1).
4 Общие положения
4.1 Настоящий стандарт устанавливает: А (низший), В, С и D классы устойчивости замков к криминальному открыванию и взлому (далее — классы устойчивости).

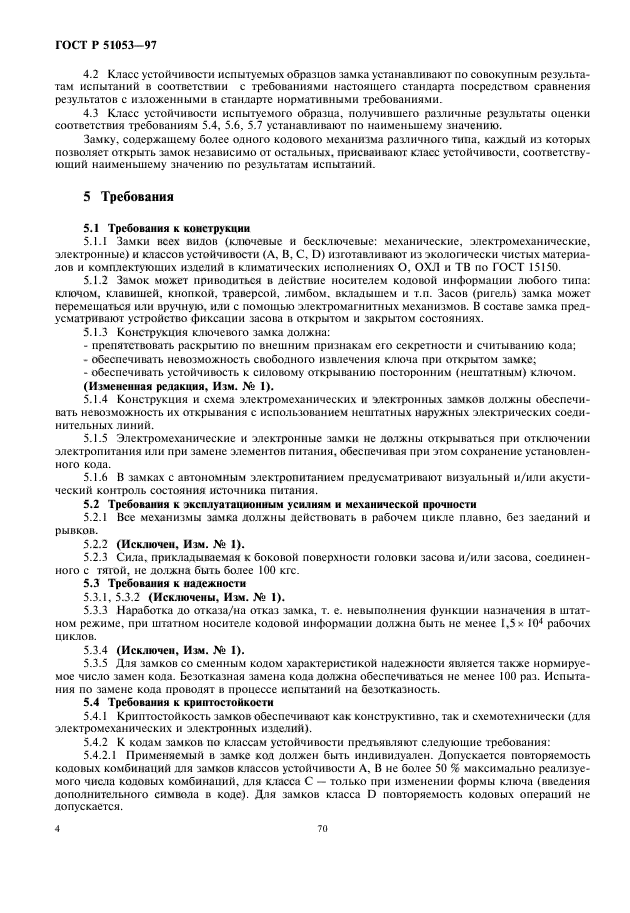

4.2 Класс устойчивости испытуемых образцов замка устанавливают по совокупным результатам испытаний в соответствии с требованиями настоящего стандарта посредством сравнения результатов с изложенными в стандарте нормативными требованиями.
4.3 Класс устойчивости испытуемого образца, получившего различные результаты оценки соответствия требованиям 5.4, 5.6, 5.7 устанавливают по наименьшему значению.
Замку, содержащему более одного кодового механизма различного типа, каждый из которых позволяет открыть замок независимо от остальных, присваивают класс устойчивости, соответствующий наименьшему значению по результатам испытаний.
5 Требования
5.1 Требования к конструкции
5.1.1 Замки всех видов (ключевые и бесключевые: механические, электромеханические, электронные) и классов устойчивости (А, В, С, D) изготавливают из экологически чистых материалов и комплектующих изделий в климатических исполнениях О, ОХЛ и ТВ по ГОСТ 15150.
5.1.2 Замок может приводиться в действие носителем кодовой информации любого типа: ключом, клавишей, кнопкой, траверсой, лимбом, вкладышем и т.п. Засов (ригель) замка может перемещаться или вручную, или с помощью электромагнитных механизмов. В составе замка предусматривают устройство фиксации засова в открытом и закрытом состояниях.
5.1.3 Конструкция ключевого замка должна:
— препятствовать раскрытию по внешним признакам его секретности и считыванию кода;
— обеспечивать невозможность свободного извлечения ключа при открытом замке.
— обеспечивать устойчивость к силовому открыванию посторонним (нештатным) ключом.
(Измененная редакция, Изм. № 1).
5.1.4 Конструкция и схема электромеханических и электронных замков должны обеспечивать невозможность их открывания с использованием нештатных наружных электрических соединительных линий.
5.1.5 Электромеханические и электронные замки не должны открываться при отключении электропитания или при замене элементов питания, обеспечивая при этом сохранение установленного кода.
5.1.6 В замках с автономным электропитанием предусматривают визуальный и/или акустический контроль состояния источника питания.
5.2 Требования к эксплуатационным усилиям и механической прочности
5.2.1 Все механизмы замка должны действовать в рабочем цикле плавно, без заеданий и рывков.
5.2.2 (Исключен, Изм. № 1).
5.2.3 Сила, прикладываемая к боковой поверхности головки засова и/или засова, соединенного с тягой, не должна быть более 100 кгс.
5.3 Требования к надежности
5.3.1, 5.3.2 (Исключены, Изм. № 1).
5.3.3 Наработка до отказа/на отказ замка, т.е. невыполнения функции назначения в штатном режиме, при штатном носителе кодовой информации должна быть не менее 1,5´104 рабочих циклов.
5.3.4 (Исключен, Изм. № 1).
5.3.5 Для замков со сменным кодом характеристикой надежности является также нормируемое число замен кода. Безотказная замена кода должна обеспечиваться не менее 100 раз. Испытания по замене кода проводят в процессе испытаний на безотказность.
5.4 Требования к криптостойкости
5.4.1 Криптостойкость замков обеспечивают как конструктивно, так и схемотехнически (для электромеханических и электронных изделий).
5.4.2 К кодам замков по классам устойчивости предъявляют следующие требования:
5.4.2.1 Применяемый в замке код должен быть индивидуален. Допускается повторяемость кодовых комбинаций для замков классов устойчивости А, В не более 50 % максимально реализуемого числа кодовых комбинаций, для класса С — только при изменении формы ключа (введения дополнительного символа в коде). Для замков класса D повторяемость кодовых операций не допускается.

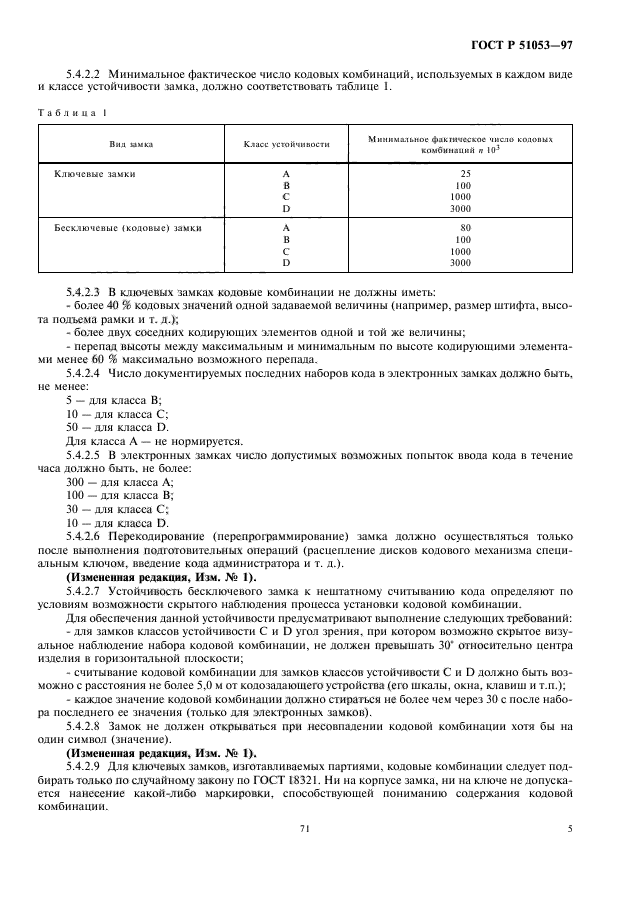

5.4.2.2 Минимальное фактическое число кодовых комбинаций, используемых в каждом виде и классе устойчивости замка, должно соответствовать таблице 1.
Таблица 1
|
Вид замка |
Класс устойчивости |
Минимальное фактическое число кодовых комбинаций п 103 |
|
Ключевые замки |
А |
25 |
|
В |
100 |
|
|
С |
1000 |
|
|
D |
3000 |
|
|
Бесключевые (кодовые) замки |
А |
80 |
|
В |
100 |
|
|
С |
1000 |
|
|
D |
3000 |
5.4.2.3 В ключевых замках кодовые комбинации не должны иметь:
— более 40 % кодовых значений одной задаваемой величины (например размер штифта, высота подъема рамки и т.д.);
— более двух соседних кодирующих элементов одной и той же величины;
— перепад высоты между максимальным и минимальным по высоте кодирующими элементами менее 60 % максимально возможного перепада.
5.4.2.4 Число документируемых последних наборов кода в электронных замках должно быть, не менее:
5 — для класса В;
10 — для класса С;
50 — для класса D.
Для класса А — не нормируется.
5.4.2.5 В электронных замках число допустимых возможных попыток ввода кода в течение часа должно быть, не более:
300 — для класса А;
100 — для класса В;
30 — для класса С;
10 — для класса D.
5.4.2.6 Перекодирование (перепрограммирование) замка должно осуществляться только после выполнения подготовительных операций (расцепление дисков кодового механизма специальным ключом, введение кода администратора и т.д.).
(Измененная редакция, Изм. № 1).
5.4.2.7 Устойчивость бесключевого замка к нештатному считыванию кода определяют по условиям возможности скрытого наблюдения процесса установки кодовой комбинации.
Для обеспечения данной устойчивости предусматривают выполнение следующих требований:
— для замков классов устойчивости С и D угол зрения, при котором возможно скрытое визуальное наблюдение набора кодовой комбинации, не должен превышать 30° относительно центра изделия в горизонтальной плоскости;
— считывание кодовой комбинации для замков классов устойчивости С и D должно быть возможно с расстояния не более 5,0 м от кодозадающего устройства (его шкалы, окна, клавиш и т.п.);
— каждое значение кодовой комбинации должно стираться не более чем через 30 с после набора последнего ее значения (только для электронных замков).
5.4.2.8 Замок не должен открываться при несовпадении кодовой комбинации хотя бы на один символ (значение).
(Измененная редакция, Изм. № 1).
5.4.2.9 Для ключевых замков, изготавливаемых партиями, кодовые комбинации следует подбирать только по случайному закону по ГОСТ 18321. Ни на корпусе замка, ни на ключе не допускается нанесение какой-либо маркировки, способствующей пониманию содержания кодовой комбинации.

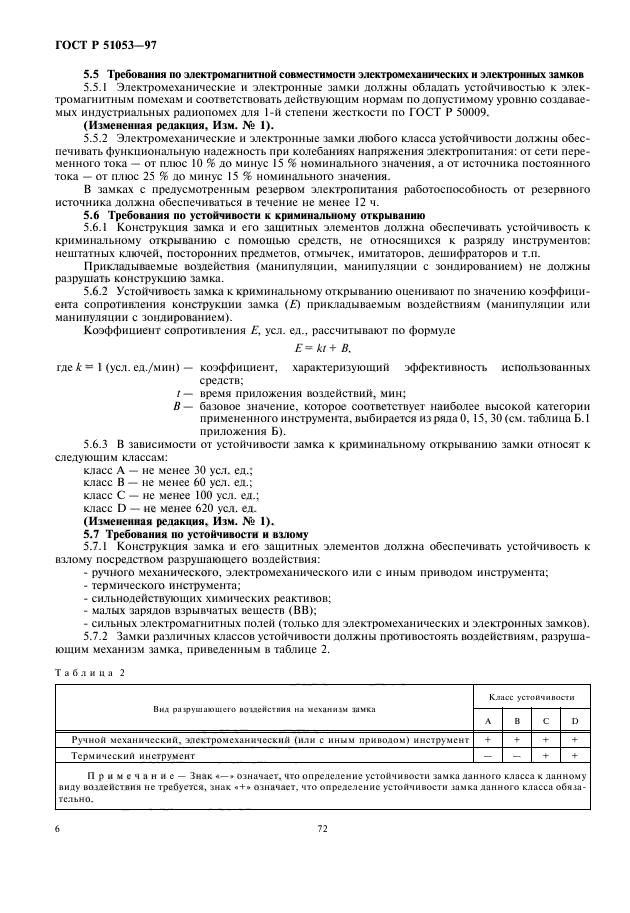

5.5 Требования по электромагнитной совместимости электромеханических и электронных замков
5.5.1 Электромеханические и электронные замки должны обладать устойчивостью к электромагнитным помехам и соответствовать действующим нормам по допустимому уровню создаваемых индустриальных радиопомех для 1-й степени жесткости по ГОСТ Р 50009.
(Измененная редакция, Изм. № 1).
5.5.2 Электромеханические и электронные замки любого класса устойчивости должны обеспечивать функциональную надежность при колебаниях напряжения электропитания: от сети переменного тока — от плюс 10 % до минус 15 % номинального значения, а от источника постоянного тока — от плюс 25 % до минус 15 % номинального значения.
В замках с предусмотренным резервом электропитания работоспособность от резервного источника должна обеспечиваться в течение не менее 12 ч.
5.6 Требования по устойчивости к криминальному открыванию
5.6.1 Конструкция замка и его защитных элементов должна обеспечивать устойчивость к криминальному открыванию с помощью средств, не относящихся к разряду инструментов: нештатных ключей, посторонних предметов, отмычек, имитаторов, дешифраторов и т.п.
Прикладываемые воздействия (манипуляции, манипуляции с зондированием) не должны разрушать конструкцию замка.
5.6.2 Устойчивость замка к криминальному открыванию оценивают по значению коэффициента сопротивления конструкции замка (Е) прикладываемым воздействиям (манипуляции или манипуляции с зондированием).
Коэффициент сопротивления Е, усл. ед., рассчитывают по формуле
Е = kt + В,
где k = 1 (усл. ед./мин) — коэффициент, характеризующий эффективность использованных средств;
t — время приложения воздействий, мин;
В — базовое значение, которое соответствует наиболее высокой категории примененного инструмента, выбирается из ряда 0, 15, 30 (см. таблицу Б.1 приложения Б).
5.6.3 В зависимости от устойчивости замка к криминальному открыванию замки относят к следующим классам:
класс А — не менее 30 усл. ед.;
класс В — не менее 60 усл. ед.;
класс С — не менее 100 усл. ед.;
класс D — не менее 620 усл. ед.
(Измененная редакция, Изм. № 1).
5.7 Требования по устойчивости к взлому
5.7.1 Конструкция замка и его защитных элементов должна обеспечивать устойчивость к взлому посредством разрушающего воздействия:
— ручного механического, электромеханического или с иным приводом инструмента;
— термического инструмента;
— сильнодействующих химических реактивов;
— малых зарядов взрывчатых веществ (ВВ);
— сильных электромагнитных полей (только для электромеханических и электронных замков).
5.7.2 Замки различных классов устойчивости должны противостоять воздействиям, разрушающим механизм замка, приведенным в таблице 2.
Таблица 2
|
Вид разрушающего воздействия на механизм замка |
Класс устойчивости |
|||
|
А |
В |
С |
D |
|
|
Ручной механический, электромеханический (или с иным приводом) инструмент |
+ |
+ |
+ |
+ |
|
Термический инструмент |
— |
— |
+ |
+ |
|
Примечание — Знак «-» означает, что определение устойчивости замка данного класса к данному виду воздействия не требуется, знак «+» означает, что определение устойчивости замка данного класса обязательно. |
||||

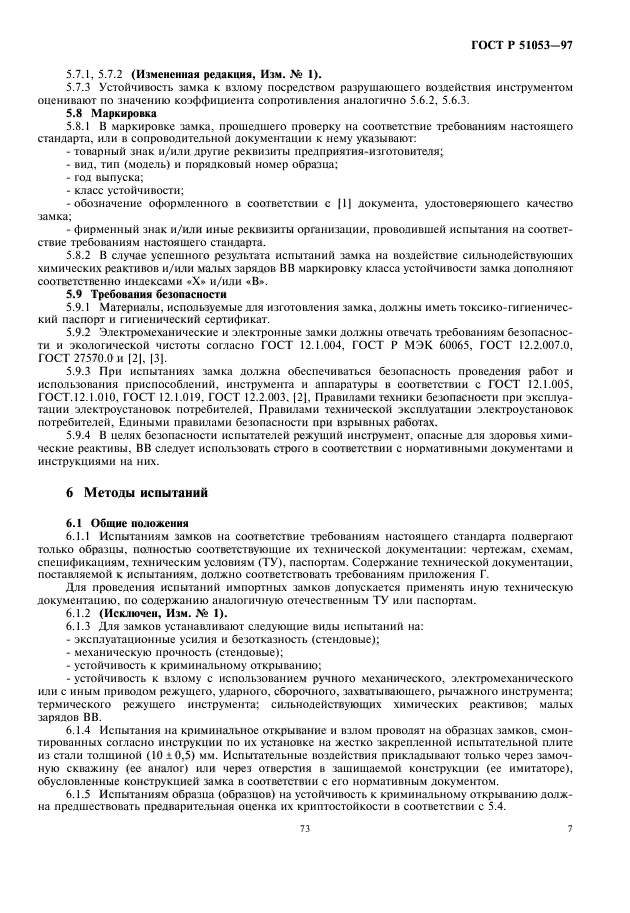

5.7.1, 5.7.2 (Измененная редакция, Изм. № 1).
5.7.3 Устойчивость замка к взлому посредством разрушающего воздействия инструментом оценивают по значению коэффициента сопротивления аналогично 5.6.2, 5.6.3.
5.8 Маркировка
5.8.1 В маркировке замка, прошедшего проверку на соответствие требованиям настоящего стандарта, или в сопроводительной документации к нему указывают:
— товарный знак и/или другие реквизиты предприятия-изготовителя;
— вид, тип (модель) и порядковый номер образца;
— год выпуска;
— класс устойчивости;
— обозначение оформленного в соответствии с [1] документа, удостоверяющего качество замка;
— фирменный знак и/или иные реквизиты организации, проводившей испытания на соответствие требованиям настоящего стандарта.
5.8.2 В случае успешного результата испытаний замка на воздействие сильнодействующих химических реактивов и/или малых зарядов ВВ маркировку класса устойчивости замка дополняют соответственно индексами «X» и/или «В».
5.9 Требования безопасности
5.9.1 Материалы, используемые для изготовления замка, должны иметь токсико-гигиенический паспорт и гигиенический сертификат.
5.9.2 Электромеханические и электронные замки должны отвечать требованиям безопасности и экологической чистоты согласно ГОСТ 12.1.004, ГОСТ Р МЭК 60065, ГОСТ 12.2.007.0, ГОСТ 27570.0 и [2], [3].
5.9.3 При испытаниях замка должна обеспечиваться безопасность проведения работ и использования приспособлений, инструмента и аппаратуры в соответствии с ГОСТ 12.1.005, ГОСТ 12.1.010, ГОСТ 12.1.019, ГОСТ 12.2.003, [2], Правилами техники безопасности при эксплуатации электроустановок потребителей, Правилами технической эксплуатации электроустановок потребителей, Едиными правилами безопасности при взрывных работах.
5.9.4 В целях безопасности испытателей режущий инструмент, опасные для здоровья химические реактивы, ВВ следует использовать строго в соответствии с нормативными документами и инструкциями на них.
6 Методы испытаний
6.1 Общие положения
6.1.1 Испытаниям замков на соответствие требованиям настоящего стандарта подвергают только образцы, полностью соответствующие их технической документации: чертежам, схемам, спецификациям, техническим условиям (ТУ), паспортам. Содержание технической документации, поставляемой к испытаниям, должно соответствовать требованиям приложения Г.
Для проведения испытаний импортных замков допускается применять иную техническую документацию, по содержанию аналогичную отечественным ТУ или паспортам.
6.1.2 (Исключен, Изм. № 1).
6.1.3 Для замков устанавливают следующие виды испытаний на:
— эксплуатационные усилия и безотказность (стендовые);
— механическую прочность (стендовые);
— устойчивость к криминальному открыванию;
— устойчивость к взлому с использованием ручного механического, электромеханического или с иным приводом режущего, ударного, сборочного, захватывающего, рычажного инструмента; термического режущего инструмента; сильнодействующих химических реактивов; малых зарядов ВВ.
6.1.4 Испытания на криминальное открывание и взлом проводят на образцах замков, смонтированных согласно инструкции по их установке на жестко закрепленной испытательной плите из стали толщиной (10 ± 0,5) мм. Испытательные воздействия прикладывают только через замочную скважину (ее аналог) или через отверстия в защищаемой конструкции (ее имитаторе), обусловленные конструкцией замка в соответствии с его нормативным документом.
6.1.5 Испытаниям образца (образцов) на устойчивость к криминальному открыванию должна предшествовать предварительная оценка их криптостойкости в соответствии с 5.4.

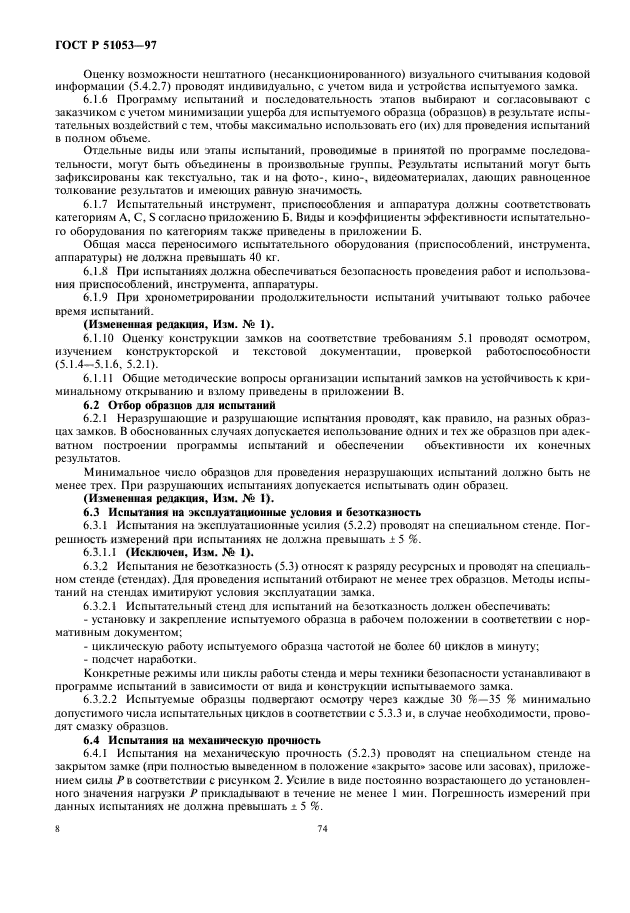

Оценку возможности нештатного (несанкционированного) визуального считывания кодовой информации (5.4.2.7) проводят индивидуально, с учетом вида и устройства испытуемого замка.
6.1.6 Программу испытаний и последовательность этапов выбирают и согласовывают с заказчиком с учетом минимизации ущерба для испытуемого образца (образцов) в результате испытательных воздействий с тем, чтобы максимально использовать его (их) для проведения испытаний в полном объеме.
Отдельные виды или этапы испытаний, проводимые в принятой по программе последовательности, могут быть объединены в произвольные группы. Результаты испытаний могут быть зафиксированы как текстуально, так и на фото-, кино-, видеоматериалах, дающих равноценное толкование результатов и имеющих равную значимость.
6.1.7 Испытательный инструмент, приспособления и аппаратура должны соответствовать категориям А, С, S согласно приложению Б. Виды и коэффициенты эффективности испытательного оборудования по категориям также приведены в приложении Б.
Общая масса переносимого испытательного оборудования (приспособлений, инструмента, аппаратуры) не должна превышать 40 кг.
6.1.8 При испытаниях должна обеспечиваться безопасность проведения работ и использования приспособлений, инструмента, аппаратуры.
6.1.9 При хронометрировании продолжительности испытаний учитывают только рабочее время испытаний.
(Измененная редакция, Изм. № 1).
6.1.10 Оценку конструкции замков на соответствие требованиям 5.1 проводят осмотром, изучением конструкторской и текстовой документации, проверкой работоспособности (5.1.4 — 5.1.6, 5.2.1).
6.1.11 Общие методические вопросы организации испытаний замков на устойчивость к криминальному открыванию и взлому приведены в приложении В.
6.2 Отбор образцов для испытаний
6.2.1 Неразрушающие и разрушающие испытания проводят, как правило, на разных образцах замков. В обоснованных случаях допускается использование одних и тех же образцов при адекватном построении программы испытаний и обеспечении объективности их конечных результатов.
Минимальное число образцов для проведения неразрушающих испытаний должно быть не менее трех. При разрушающих испытаниях допускается испытывать один образец.
(Измененная редакция, Изм. № 1).
6.3 Испытания на эксплуатационные усилия и безотказность
6.3.1 Испытания на эксплуатационные усилия (5.2.2) проводят на специальном стенде. Погрешность измерений при испытаниях не должна превышать ±5 %.
6.3.1.1 (Исключен, Изм. № 1).
6.3.2 Испытания на безотказность (5.3) относят к разряду ресурсных и проводят на специальном стенде (стендах). Для проведения испытаний отбирают не менее трех образцов. Методы испытаний на стендах имитируют условия эксплуатации замка.
6.3.2.1 Испытательный стенд для испытаний на безотказность должен обеспечивать:
— установку и закрепление испытуемого образца в рабочем положении в соответствии с нормативным документом;
— циклическую работу испытуемого образца частотой не более 60 циклов в минуту;
— подсчет наработки.
Конкретные режимы или циклы работы стенда и меры техники безопасности устанавливают в программе испытаний в зависимости от вида и конструкции испытываемого замка.
6.3.2.2 Испытуемые образцы подвергают осмотру через каждые 30 % — 35 % минимально допустимого числа испытательных циклов в соответствии с 5.3.3 и, в случае необходимости, проводят смазку образцов.
6.4 Испытания на механическую прочность
6.4.1 Испытания на механическую прочность (5.2.3) проводят на специальном стенде на закрытом замке (при полностью выведенном в положение «закрыто» засове или засовах), приложением силы Р в соответствии с рисунком 2. Усилие в виде постоянно возрастающего до установленного значения нагрузки Р прикладывают в течение не менее 1 мин. Погрешность измерений при данных испытаниях не должна превышать ±5 %.

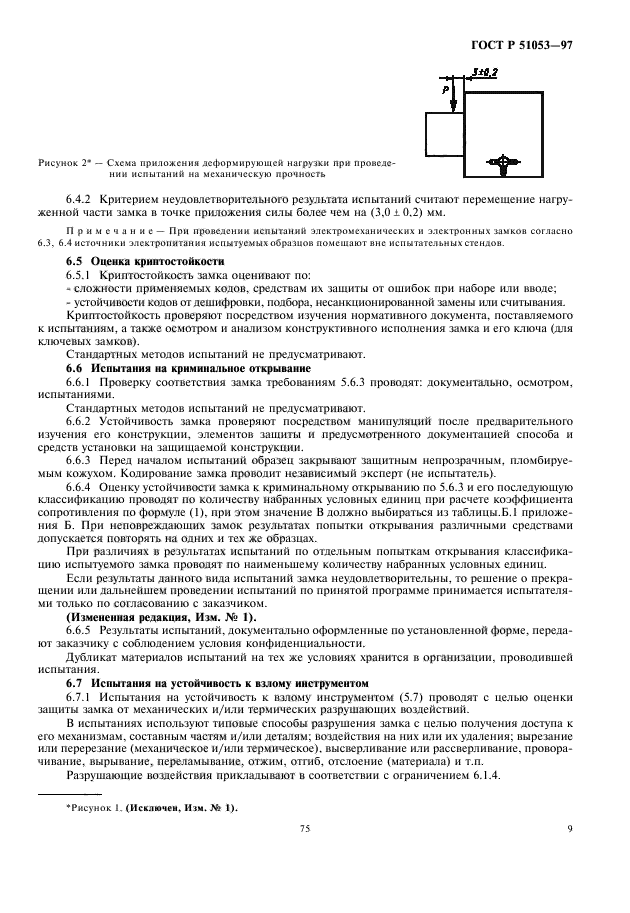

Рисунок 2* — Схема приложения деформирующей нагрузки при проведении испытаний
на механическую прочность
_______
* Рисунок 1. (Исключен, Изм. № 1).
6.4.2 Критерием неудовлетворительного результата испытаний считают перемещение нагруженной части замка в точке приложения силы более чем на (3,0 ± 0,2) мм.
Примечание — При проведении испытаний электромеханических и электронных замков согласно 6.3, 6.4 источники электропитания испытуемых образцов помещают вне испытательных стендов.
6.5 Оценка криптостойкости
6.5.1 Криптостойкость замка оценивают по:
— сложности применяемых кодов, средствам их защиты от ошибок при наборе или вводе;
— устойчивости кодов от дешифровки, подбора, несанкционированной замены или считывания.
Криптостойкость проверяют посредством изучения нормативного документа, поставляемого к испытаниям, а также осмотром и анализом конструктивного исполнения замка и его ключа (для ключевых замков).
Стандартных методов испытаний не предусматривают.
6.6 Испытания на криминальное открывание
6.6.1 Проверку соответствия замка требованиям 5.6.3 проводят: документально, осмотром, испытаниями.
Стандартных методов испытаний не предусматривают.
6.6.2 Устойчивость замка проверяют посредством манипуляций после предварительного изучения его конструкции, элементов защиты и предусмотренного документацией способа и средств установки на защищаемой конструкции.
6.6.3 Перед началом испытаний образец закрывают защитным непрозрачным, пломбируемым кожухом. Кодирование замка проводит независимый эксперт (не испытатель).
6.6.4 Оценку устойчивости замка к криминальному открыванию по 5.6.3 и его последующую классификацию проводят по количеству набранных условных единиц при расчете коэффициента сопротивления по формуле (1), при этом базовое значение В должно выбираться из таблицы Б.1 приложения Б. При неповреждающих замок результатах попытки открывания различными средствами допускается повторять на одних и тех же образцах.
При различиях в результатах испытаний по отдельным попыткам открывания классификацию испытуемого замка проводят по наименьшему количеству набранных условных единиц.
Если результаты данного вида испытаний замка неудовлетворительны, то решение о прекращении или дальнейшем проведении испытаний по принятой программе принимается испытателями только по согласованию с заказчиком.
(Измененная редакция, Изм. № 1).
6.6.5 Результаты испытаний, документально оформленные по установленной форме, передают заказчику с соблюдением условия конфиденциальности.
Дубликат материалов испытаний на тех же условиях хранится в организации, проводившей испытания.
6.7 Испытания на устойчивость к взлому инструментом
6.7.1 Испытания на устойчивость к взлому инструментом (5.7) проводят с целью оценки защиты замка от механических и/или термических разрушающих воздействий.
В испытаниях используют типовые способы разрушения замка с целью получения доступа к его механизмам, составным частям и/или деталям; воздействия на них или их удаления: вырезание или перерезание (механическое и/или термическое), высверливание или рассверливание, проворачивание, вырывание, переламывание, отжим, отгиб, отслоение (материала) и т.п.
Разрушающие воздействия прикладывают в соответствии с ограничением 6.1.4.

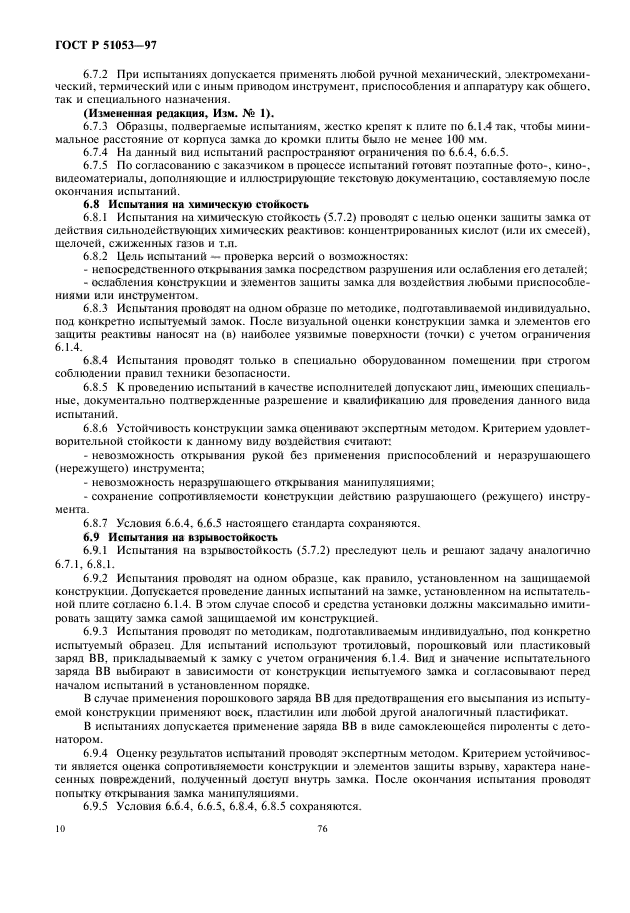

6.7.2 При испытаниях допускается применять любой ручной механический, электромеханический, термический или с иным приводом инструмент, приспособления и аппаратуру как общего, так и специального назначения.
(Измененная редакция, Изм. № 1).
6.7.3 Образцы, подвергаемые испытаниям, жестко крепят к плите по 6.1.4 так, чтобы минимальное расстояние от корпуса замка до кромки плиты было не менее 100 мм.
6.7.4 На данный вид испытаний распространяют ограничения по 6.6.4, 6.6.5.
6.7.5 По согласованию с заказчиком в процессе испытаний готовят поэтапные фото-, кино-, видеоматериалы, дополняющие и иллюстрирующие текстовую документацию, составляемую после окончания испытаний.
6.8 Испытания на химическую стойкость
6.8.1 Испытания на химическую стойкость (5.7.2) проводят с целью оценки защиты замка от действия сильнодействующих химических реактивов: концентрированных кислот (или их смесей), щелочей, сжиженных газов и т.п.
6.8.2 Цель испытаний — проверка версий о возможностях:
— непосредственного открывания замка посредством разрушения или ослабления его деталей;
— ослабления конструкции и элементов защиты замка для воздействия любыми приспособлениями или инструментом.
6.8.3 Испытания проводят на одном образце по методике, подготавливаемой индивидуально, под конкретно испытуемый замок. После визуальной оценки конструкции замка и элементов его защиты реактивы наносят на (в) наиболее уязвимые поверхности (точки) с учетом ограничения 6.1.4.
6.8.4 Испытания проводят только в специально оборудова
