ГОСТ Р 50995.0.1-96
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ
СОЗДАНИЯ ПРОДУКЦИИ
ОСНОВНЫЕ ПОЛОЖЕНИЯ
ГОССТАНДАРТ РОССИИ
Москва

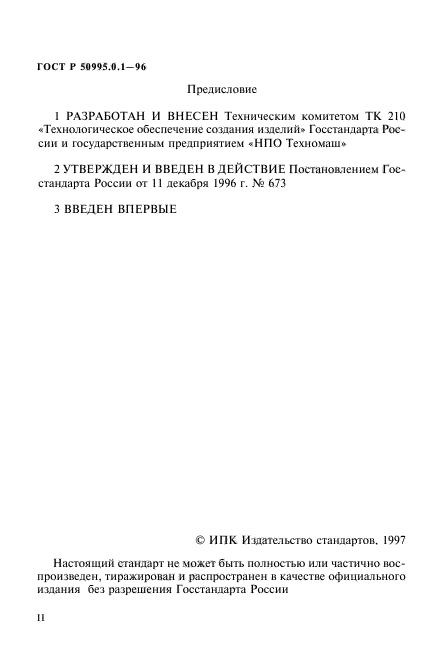

Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом ТК 210 «Технологическое обеспечение создания изделий» Госстандарта России и государственным предприятием «НПО Техномаш»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 11 декабря 1996 г. № 673
3 ВВЕДЕН ВПЕРВЫЕ

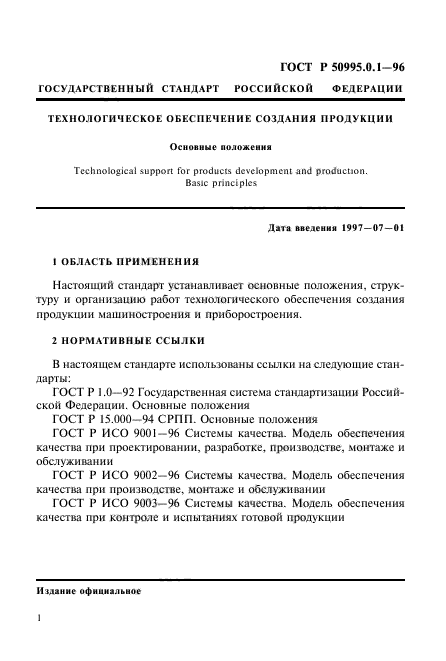

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ СОЗДАНИЯ ПРОДУКЦИИ
Основные положения
Technological support for products development and production.
Basic principles
Дата введения 1997-07-01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает основные положения, структуру и организацию работ технологического обеспечения создания продукции машиностроения и приборостроения.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 1.0-92 Государственная система стандартизации Российской Федерации. Основные положения
ГОСТ Р 15.000-94 СРПП. Основные положения
ГОСТ Р ИСО 9001-96 Системы качества. Модель обеспечения качества при проектировании, разработке, производстве, монтаже и обслуживании
ГОСТ Р ИСО 9002-96 Системы качества. Модель обеспечения качества при производстве, монтаже и обслуживании
ГОСТ Р ИСО 9003-96 Системы качества. Модель обеспечения качества при контроле и испытаниях готовой продукции

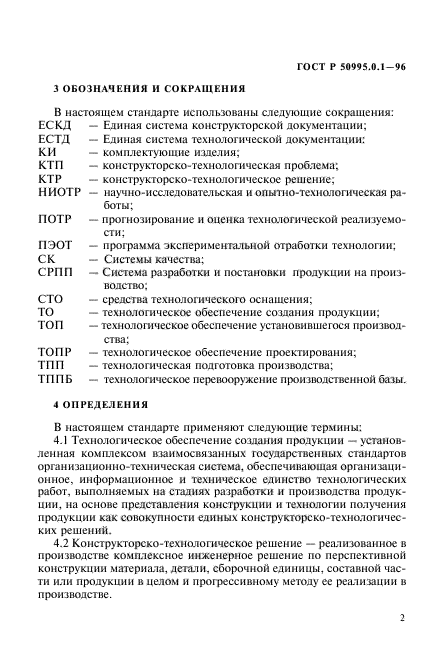

3 ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ
В настоящем стандарте использованы следующие сокращения:
ЕСКД — Единая система конструкторской документации;
ЕСТД — Единая система технологической документации:
КИ — комплектующие изделия;
КТП — конструкторско-технологическая проблема;
КТР — конструкторско-технологическое решение;
НИОТР — научно-исследовательская и опытно-технологическая работы;
ПОТР — прогнозирование и оценка технологической реализуемости;
ПЭОТ — программа экспериментальной отработки технологии;
СК — Системы качества;
СРПП — Система разработки и постановки продукции на производство;
СТО — средства технологического оснащения;
ТО — технологическое обеспечение создания продукции;
ТОП — технологическое обеспечение установившегося производства;
ТОПР — технологическое обеспечение проектирования;
ТПП — технологическая подготовка производства;
ТППБ — технологическое перевооружение производственной базы.
4 ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют следующие термины:
4.1 Технологическое обеспечение создания продукции — установленная комплексом взаимосвязанных государственных стандартов организационно-техническая система, обеспечивающая организационное, информационное и техническое единство технологических работ, выполняемых на стадиях разработки и производства продукции, на основе представления конструкции и технологии получения продукции как совокупности единых конструкторско-технологических решений.
4.2 Конструкторско-технологическое решение — реализованное в производстве комплексное инженерное решение по перспективной конструкции материала, детали, сборочной единицы, составной части или продукции в целом и прогрессивному методу ее реализации в производстве.

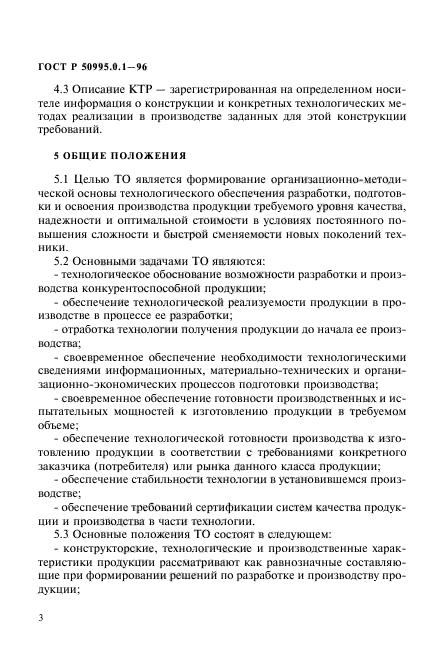

4.3 Описание КТР — зарегистрированная на определенном носителе информация о конструкции и конкретных технологических методах реализации в производстве заданных для этой конструкции требований.
5 ОБЩИЕ ПОЛОЖЕНИЯ
5.1 Целью ТО является формирование организационно-методической основы технологического обеспечения разработки, подготовки и освоения производства продукции требуемого уровня качества, надежности и оптимальной стоимости в условиях постоянного повышения сложности и быстрой сменяемости новых поколений техники.
5.2 Основными задачами ТО являются:
— технологическое обоснование возможности разработки и производства конкурентоспособной продукции;
— обеспечение технологической реализуемости продукции в производстве в процессе ее разработки;
— отработка технологии получения продукции до начала ее производства;
— своевременное обеспечение необходимости технологическими сведениями информационных, материально-технических и организационно-экономических процессов подготовки производства;
— своевременное обеспечение готовности производственных и испытательных мощностей к изготовлению продукции в требуемом объеме;
— обеспечение технологической готовности производства к изготовлению продукции в соответствии с требованиями конкретного заказчика (потребителя) или рынка данного класса продукции;
— обеспечение стабильности технологии в установившемся производстве;
— обеспечение требований сертификации систем качества продукции и производства в части технологии.
5.3 Основные положения ТО состоят в следующем:
— конструкторские, технологические и производственные характеристики продукции рассматривают как равнозначные составляющие при формировании решений по разработке и производству продукции;

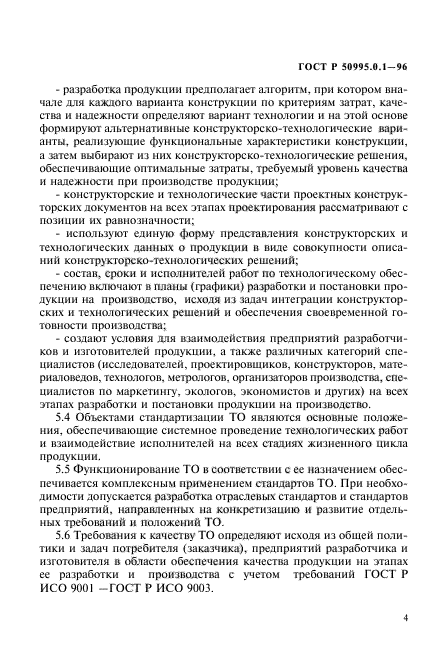

— разработка продукции предполагает алгоритм, при котором вначале для каждого варианта конструкции по критериям затрат, качества и надежности определяют вариант технологии и на этой основе формируют альтернативные конструкторско-технологические варианты, реализующие функциональные характеристики конструкции, а затем выбирают из них конструкторско-технологические решения, обеспечивающие оптимальные затраты, требуемый уровень качества и надежности при производстве продукции;
— конструкторские и технологические части проектных конструкторских документов на всех этапах проектирования рассматривают с позиции их равнозначности;
— используют единую форму представления конструкторских и технологических данных о продукции в виде совокупности описаний конструкторско-технологических решений;
— состав, сроки и исполнителей работ по технологическому обеспечению включают в планы (графики) разработки и постановки продукции на производство, исходя из задач интеграции конструкторских и технологических решений и обеспечения своевременной готовности производства;
— создают условия для взаимодействия предприятий разработчиков и изготовителей продукции, а также различных категорий специалистов (исследователей, проектировщиков, конструкторов, материаловедов, технологов, метрологов, организаторов производства, специалистов по маркетингу, экологов, экономистов и других) на всех этапах разработки и постановки продукции на производство.
5.4 Объектами стандартизации ТО являются основные положения, обеспечивающие системное проведение технологических работ и взаимодействие исполнителей на всех стадиях жизненного цикла продукции.
5.5 Функционирование ТО в соответствии с ее назначением обеспечивается комплексным применением стандартов ТО. При необходимости допускается разработка отраслевых стандартов и стандартов предприятий, направленных на конкретизацию и развитие отдельных требований и положений ТО.
5.6 Требования к качеству ТО определяют исходя из общей политики и задач потребителя (заказчика), предприятий разработчика и изготовителя в области обеспечения качества продукции на этапах ее разработки и производства с учетом требований ГОСТ Р ИСО 9001 — ГОСТ Р ИСО 9003.

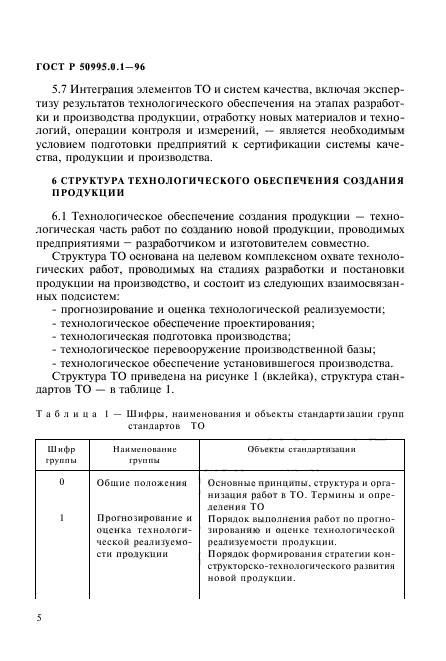

5.7 Интеграция элементов ТО и систем качества, включая экспертизу результатов технологического обеспечения на этапах разработки и производства продукции, отработку новых материалов и технологий, операции контроля и измерений, — является необходимым условием подготовки предприятий к сертификации системы качества, продукции и производства.
6 СТРУКТУРА ТЕХНОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ СОЗДАНИЯ ПРОДУКЦИИ
6.1 Технологическое обеспечение создания продукции — технологическая часть работ по созданию новой продукции, проводимых предприятиями-разработчиком и изготовителем совместно.
Структура ТО основана на целевом комплексном охвате технологических работ, проводимых на стадиях разработки и постановки продукции на производство, и состоит из следующих взаимосвязанных подсистем:
— прогнозирование и оценка технологической реализуемости;
— технологическое обеспечение проектирования;
— технологическая подготовка производства;
— технологическое перевооружение производственной базы;
— технологическое обеспечение установившегося производства.

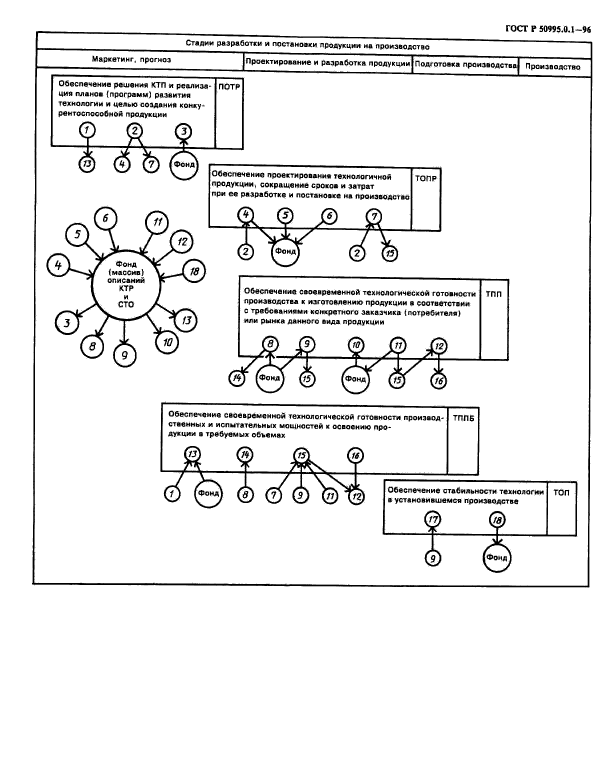

Структура ТО приведена на рисунке 1 (вклейка), структура стандартов ТО — в таблице 1.

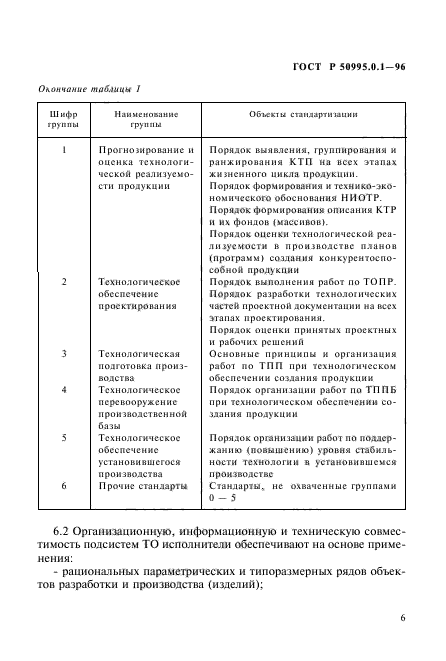

Таблица 1 — Шифры, наименования и объекты стандартизации групп стандартов ТО
|
Шифр группы |
Наименование группы |
Объекты стандартизации |
|
0 |
Общие положения |
Основные принципы, структура и организация работ в ТО. Термины и определения ТО |
|
1 |
Прогнозирование и оценка технологической реализуемости продукции |
Порядок выполнения работ по прогнозированию и оценке технологической реализуемости продукции. Порядок формирования стратегии конструкторско-технологического развития новой продукции. |
|
1 |
Прогнозирование и оценка технологической реализуемости продукции |
Порядок выявления, группирования и ранжирования КТП на всех этапах жизненного цикла продукции. Порядок формирования и технико-экономического обоснования НИОТР. Порядок формирования описания КТР и их фондов (массивов). Порядок оценки технологической реализуемости в производстве планов (программ) создания конкурентоспособной продукции |
|
2 |
Технологическое обеспечение проектирования |
Порядок выполнения работ по ТОПР. Порядок разработки технологических частей проектной документации на всех этапах проектирования. Порядок оценки принятых проектных и рабочих решений |
|
3 |
Технологическая подготовка производства |
Основные принципы и организация работ по ТПП при технологическом обеспечении создания продукции |
|
4 |
Технологическое перевооружение производственной базы |
Порядок организации работ по ТППБ при технологическом обеспечении создания продукции |
|
5 |
Технологическое обеспечение установившегося производства |
Порядок организации работ по поддержанию (повышению) уровня стабильности технологии в установившемся производстве |
|
6 |
Прочие стандарты |
Стандарты, не охваченные группами 0 — 5 |
6.2 Организационную, информационную и техническую совместимость подсистем ТО исполнители обеспечивают на основе применения:

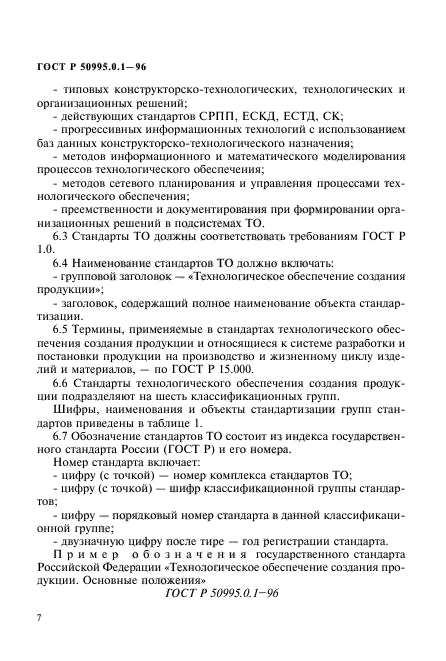

— рациональных параметрических и типоразмерных рядов объектов разработки и производства (изделий);
— типовых конструкторско-технологических, технологических и организационных решений;
— действующих стандартов СРПП, ЕСКД, ЕСТД, СК;
— прогрессивных информационных технологий с использованием баз данных конструкторско-технологического назначения;
— методов информационного и математического моделирования процессов технологического обеспечения;
— методов сетевого планирования и управления процессами технологического обеспечения;
— преемственности и документирования при формировании организационных решений в подсистемах ТО.
6.3 Стандарты ТО должны соответствовать требованиям ГОСТ Р 1.0.
6.4 Наименование стандартов ТО должно включать:
— групповой заголовок — «Технологическое обеспечение создания продукции»;
— заголовок, содержащий полное наименование объекта стандартизации.
6.5 Термины, применяемые в стандартах технологического обеспечения создания продукции и относящиеся к системе разработки и постановки продукции на производство и жизненному циклу изделий и материалов, — по ГОСТ Р 15.000.
6.6 Стандарты технологического обеспечения создания продукции подразделяют на шесть классификационных групп.
Шифры, наименования и объекты Стандартизации групп стандартов приведены в таблице 1.
6.7 Обозначение стандартов ТО состоит из индекса государственного стандарта России (ГОСТ Р) и его номера.
Номер стандарта включает:
— цифру (с точкой) — номер комплекса стандартов ТО;
— цифру (с точкой) — шифр классификационной группы стандартов;
— цифру — порядковый номер стандарта в данной классификационной группе;
— двузначную цифру после тире — год регистрации стандарта.
Пример обозначения государственного стандарта Российской Федерации «Технологическое обеспечение создания продукции. Основные положения»
ГОСТ Р 50995.0.1-96

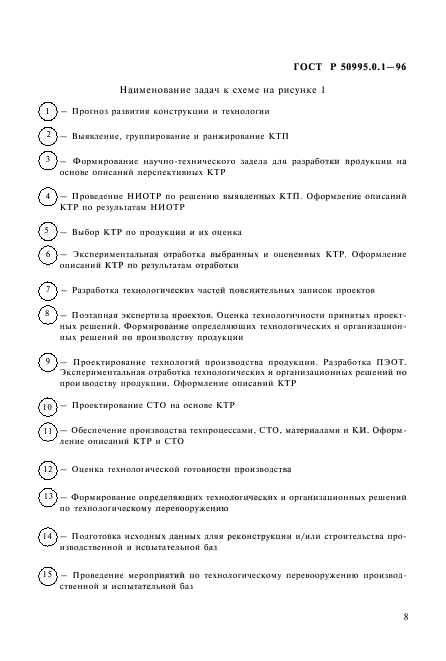

Наименование задач к схеме на рисунке 1
— Прогноз развития конструкции и технологии
— Выявление, группирование и ранжирование КТП
— Формирование научно-технического задела для разработки продукции на основе описаний перспективных КТР
— Проведение НИОТР по решению выявленных КТП. Оформление описаний КТР по результатам НИОТР
— Выбор КТР по продукции и их оценка
— Экспериментальная отработка выбранных и оцененных КТР. Оформление описаний КТР по результатам отработки
— Разработка технологических частей пояснительных записок проектов
— Поэтапная экспертиза проектов. Оценка технологичности принятых проектных решений. Формирование определяющих технологических и организационных решений по производству продукции
— Проектирование технологий производства продукции. Разработка ПЭОТ. Экспериментальная отработка технологических и организационных решений по производству продукции. Оформление описаний КТР
— Проектирование СТО на основе КТР
— Обеспечение производства техпроцессами, СТО, материалами и КИ. Оформление описаний КТР и СТО
— Оценка технологической готовности производства
— Формирование определяющих технологических и организационных решений но технологическому перевооружению
— Подготовка исходных данных для реконструкции и/или строительства производственной и испытательной баз
— Проведение мероприятий по технологическому перевооружению производственной и испытательной баз

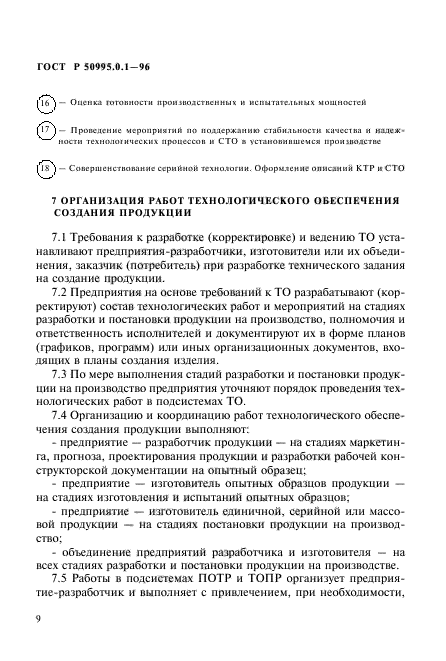

— Оценка готовности производственных и испытательных мощностей
— Проведение мероприятий по поддержанию стабильности качества и надежности технологических процессов и СТО в установившемся производстве
— Совершенствование серийной технологии. Оформление описаний КТР и СТО 7 ОРГАНИЗАЦИЯ РАБОТ ТЕХНОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ СОЗДАНИЯ ПРОДУКЦИИ
7.1 Требования к разработке (корректировке) и ведению ТО устанавливают предприятия-разработчики, изготовители или их объединения, заказчик (потребитель) при разработке технического задания на создание продукции.
7.2 Предприятия на основе требований к ТО разрабатывают (корректируют) состав технологических работ и мероприятий на стадиях разработки и постановки продукции на производство, полномочия и ответственность исполнителей и документируют их в форме планов (графиков, программ) или иных организационных документов, входящих в планы создания изделия.
7.3 По мере выполнения стадий разработки и постановки продукции на производство предприятия уточняют порядок проведения технологических работ в подсистемах ТО.
7.4 Организацию и координацию работ технологического обеспечения создания продукции выполняют:
— предприятие-разработчик продукции — на стадиях маркетинга, прогноза, проектирования продукции и разработки рабочей конструкторской документации на опытный образец;
— предприятие-изготовитель опытных образцов продукции — на стадиях изготовления и испытаний опытных образцов;
— предприятие-изготовитель единичной, серийной или массовой продукции — на стадиях постановки продукции на производство;
— объединение предприятий разработчика и изготовителя — на всех стадиях разработки и постановки продукции на производстве.

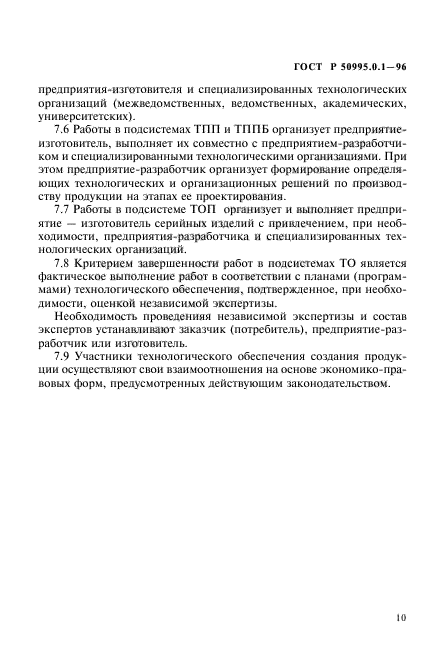

7.5 Работы в подсистемах ПОТР и ТОПР организует предприятие-разработчик и выполняет с привлечением, при необходимости, предприятия-изготовителя и специализированных технологических организаций (межведомственных, ведомственных, академических, университетских).
7.6 Работы в подсистемах ТПП и ТППБ организует предприятие-изготовитель, выполняет их совместно с предприятием-разработчиком и специализированными технологическими организациями. При этом предприятие-разработчик организует формирование определяющих технологических и организационных решений по производству продукции на этапах ее проектирования.
7.7 Работы в подсистеме ТОП организует и выполняет предприятие-изготовитель серийных изделий с привлечением, при необходимости, предприятия-разработчика и специализированных технологических организаций.
7.8 Критерием завершенности работ в подсистемах ТО является фактическое выполнение работ в соответствии с планами (программами) технологического обеспечения, подтвержденное, при необходимости, оценкой независимой экспертизы.
Необходимость проведения независимой экспертизы и состав экспертов устанавливают заказчик (потребитель), предприятие-разработчик или изготовитель.
7.9 Участники технологического обеспечения создания продукции осуществляют свои взаимоотношения на основе экономико-правовых форм, предусмотренных действующим законодательством.
СОДЕРЖАНИЕ
|
1 Область применения. 1 2 Нормативные ссылки. 1 3 Обозначения и сокращения. 1 4 Определения. 2 5 Общие положения. 2 6 Структура технологического обеспечения создания продукции. 3 7 Организация работ технологического обеспечения создания продукции. 6 |
Ключевые слова: технологическое обеспечение, разработка продукции, постановка продукции на производство, разработчик, изготовитель, конструкторско-технологическая проблема, технологическое решение, конструкторско-технологическое решение, прогнозирование и оценка технологической реализуемости, проектирование, технологическая подготовка производства, технологическое перевооружение производственной базы, установившееся производство
