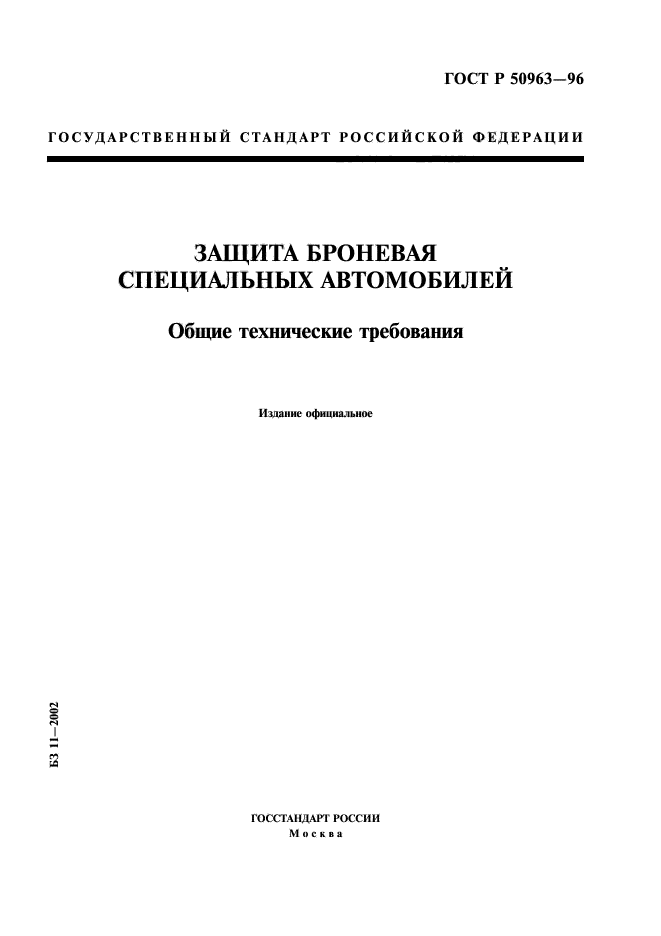

Государственный стандарт РФ ГОСТ Р 50963-96 ЗАЩИТА БРОНЕВАЯ СПЕЦИАЛЬНЫХ АВТОМОБИЛЕЙ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ Armor protection of special cars.
General technical requirements
Дата введения 1997-07-01 Введен впервые
Область применения
Настоящий стандарт распространяется на броневую защиту специальных автомобилей для перевозки людей, денежной выручки и ценных грузов, обеспечивающую защищенность от воздействия пуль стрелкового оружия и осколочно-фугасного действия ручных гранат РГД-5, Ф-1 и РГ-42, и устанавливает общие технические требования, необходимые при изготовлении и сертификации броневой защиты специальных автомобилей отечественного и иностранного производства.
Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.104-68 Единая система конструкторской документации. Основные надписи
ГОСТ 2.301-68 Единая система конструкторской документации. Форматы
ГОСТ 2.304-81 Единая система конструкторской документации. Шрифты чертежные
ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 23518-79 Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами. Основные
типы, конструктивные элементы и размеры
ГОСТ 28653-90 Оружие стрелковое. Термины и определения
ГОСТ Р 51136-98 Стекла защитные многослойные. Общие технические требования
ГОСТ Р 51221-98 Средства защитные банковские. Термины и определения

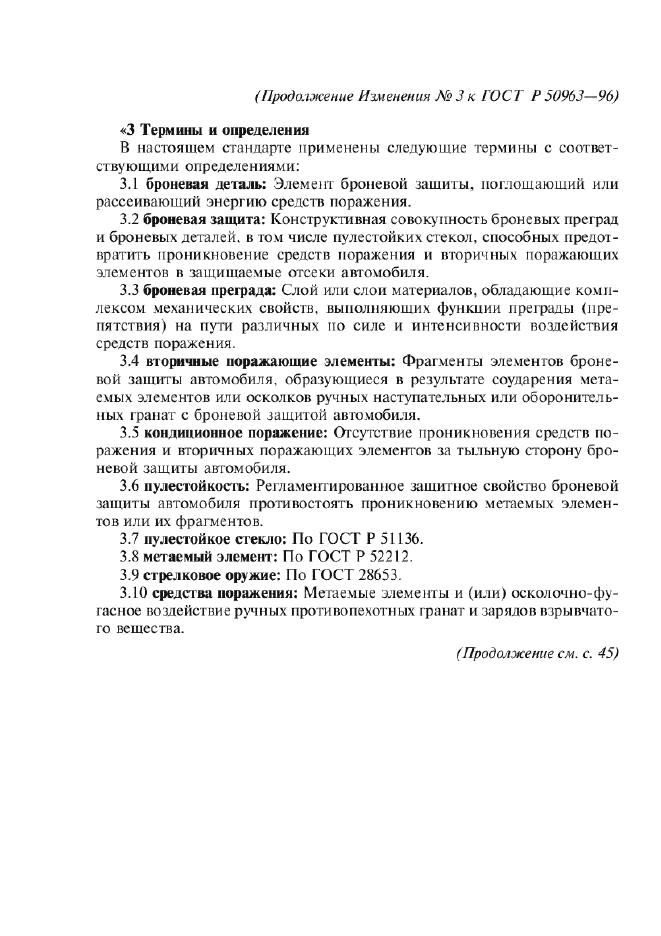

Определения
В настоящем стандарте применяют термины, установленные в ГОСТ Р 51221, а также следующие:
3.1 средства поражения: Пули стрелкового оружия и ручные гранаты РГД-5, Ф-1 и РГ-42.
3.2 стрелковое оружие: По ГОСТ 28653.
Разделы 2, 3 (Измененная редакция, Изм. N 2).
|

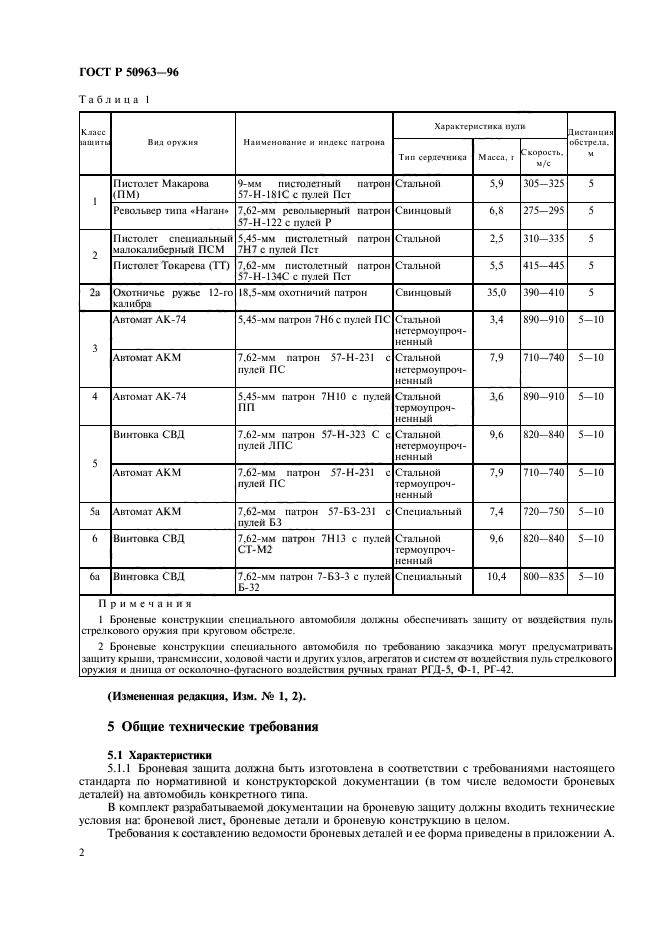

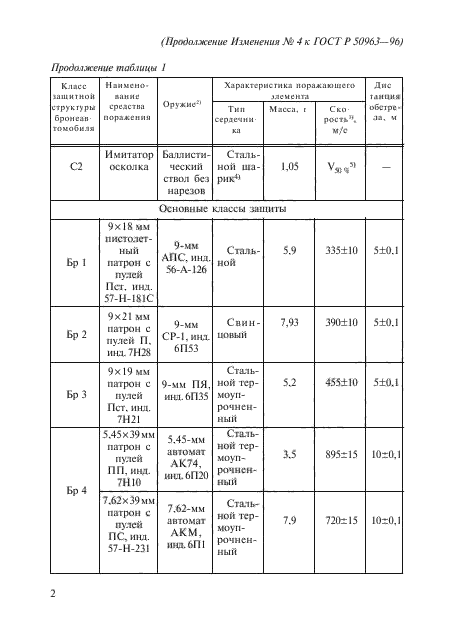

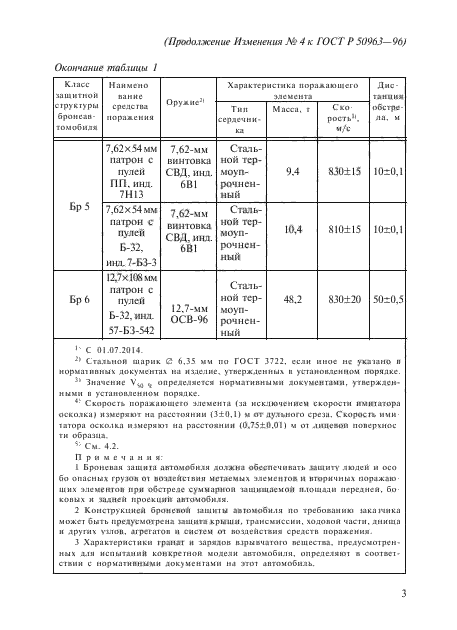

Классификация 4.1 Броневую защиту по стойкости к воздействию средств поражения подразделяют на классы, характеристика которых приведена в таблице._ |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
|
2 а |
Охотничье ружье 12-го калибра |
18,5-мм охотничий патрон |
Свинцовый |
35,0 |
390-310 |
5 |
|
3 |
Автомат АК-74 |
5,45-мм патрон 7Н6 с пулей ПС |
Стальной -нетермоупрочненный |
3,4 |
890-910 |
5-10 |
|
Автомат АКМ |
7,62-мм патрон 57-Н-231 с пулей ПС |
Стальной -нетермоупрочненный |
7,9 |
710-740 |
5-10 |
|
|
4 |
Автомат АК-74 |
5,45-мм патрон 7Н10 с пулей ПС |
Стальной -нетермоупрочненный |
3,6 |
890-910 |
5-10 |
|
5 |
Винтовка СВД |
7,62-мм патрон 57-Н-323 С с пулей ЛПС |
Стальной -нетермоупрочненный |
9,6 |
820-840 |
5-10 |
|
Автомат АКМ |
7,62-мм патрон 57-Н-231 с пулей ПС |
Стальной -нетермоупрочненный |
7,9 |
710-740 |
5-10 |
|
|
5а |
ш*т i 1 Автомат АКМ |
7,62-мм патрон 57-БЗ-231 с пулей БЗ |
Специальный |
7,4 |
720-750 |
5-10 |
|
6 |
Винтовка СВД |
7,62-мм патрон 7Н13 с пулей СТ-М2 |
Стальной -нетермоупрочненный |
9,6 |
820-840 |
5-10 |
|
6а |
Винтовка СВД |
7,62-мм патрон 7-БЗ-3 с пулей БЗ |
Специальный |
10,4 |
800-835 |
5-10 |
|
Примечания 1 Броневые конструкции специального автомобиля должны обеспечивать защиту от воздействия пуль стрелкового оружия при круговом обстреле. |
||||||

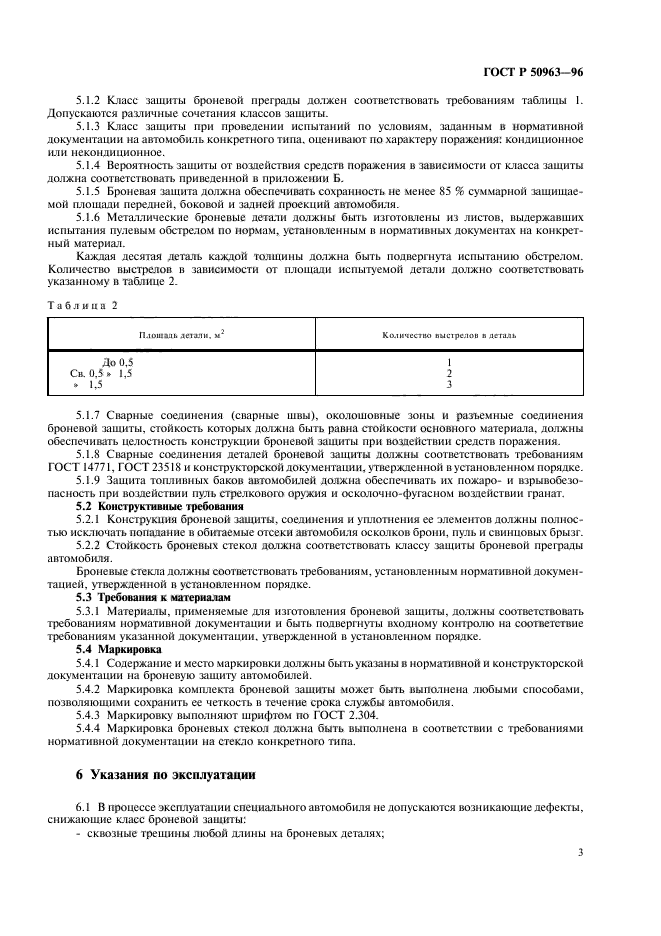

Характеристики
Сварные соединения (сварные швы), околошовные зоны и разъемные соединения броневой защиты, стойкость которых должна быть равна стойкости основного материала, должны обеспечивать целостность конструкции броневой защиты при воздействии средств поражения.
Конструктивные требования
Конструкция броневой защиты, соединения и уплотнения ее элементов должны полностью исключать попадание в обитаемые отсеки автомобиля осколков брони, пуль и свинцовых брызг.
