Пожарная безопасность текстильных материалов. Ткани декоративные. Метод испытания на воспламеняемость и классификация
На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ Р 50810-95 в удобном формате. Узнать актуальный статус документа «Пожарная безопасность текстильных материалов. Ткани декоративные. Метод испытания на воспламеняемость и классификация» на 2016 год.
Скрыть дополнительную информацию
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8
Страница 9
Страница 10
Страница 11
Страница 12
ГОСТ Р 50810-95
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПОЖАРНАЯ БЕЗОПАСНОСТЬ
ТЕКСТИЛЬНЫХ МАТЕРИАЛОВ
ТКАНИ ДЕКОРАТИВНЫЕ
МЕТОД ИСПЫТАНИЯ НА ВОСПЛАМЕНЯЕМОСТЬ
И КЛАССИФИКАЦИЯ
ГОССТАНДАРТ РОССИИ
Москва

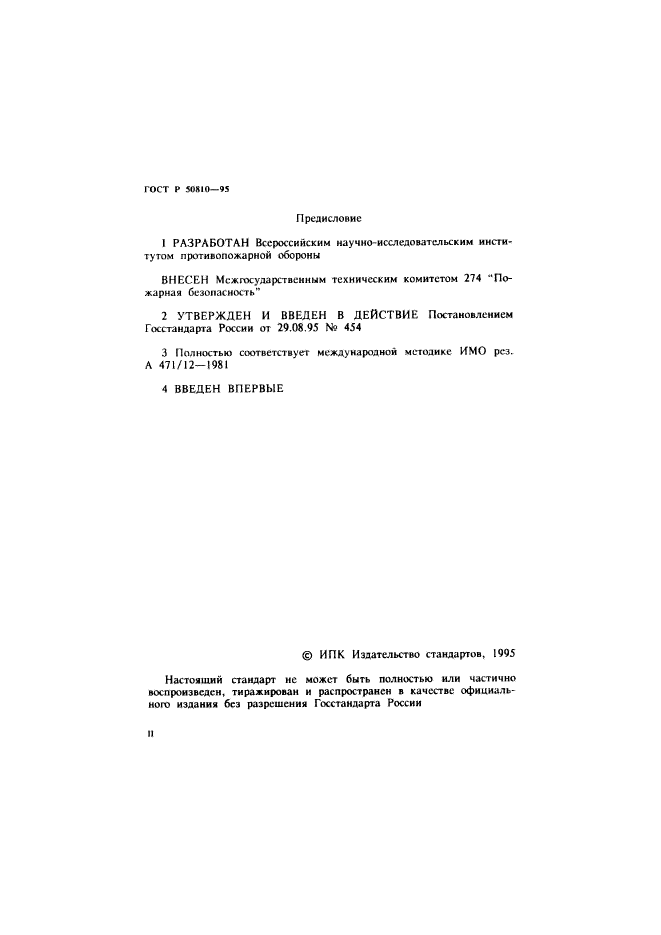

Предисловие
1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом противопожарной обороны
ВНЕСЕН Межгосударственным техническим комитетом 274 «Пожарная безопасность»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29.08.95 № 454
3 Полностью соответствует международной методике ИМО рез. А 471/12-1981
4 ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
|
1 ОБЛАСТЬ ПРИМЕНЕНИЯ 1 2 НОРМАТИВНАЯ ССЫЛКА 2 3 ОПРЕДЕЛЕНИЯ 2 4 АППАРАТУРА 2 5 ПОДГОТОВКА К ИСПЫТАНИЯМ 3 6 ПРОВЕДЕНИЕ ИСПЫТАНИЙ 4 7 ОЦЕНКА РЕЗУЛЬТАТОВ 6 8 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 6 ПРИЛОЖЕНИЕ А (рекомендуемое) 7 |
ГОСТ Р 50810-95

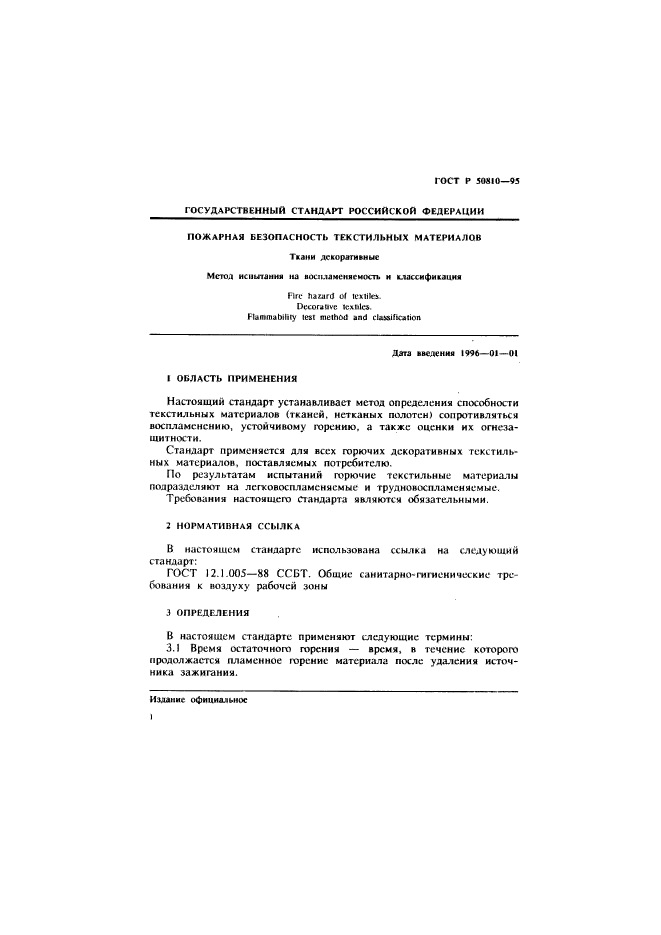

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПОЖАРНАЯ БЕЗОПАСНОСТЬ ТЕКСТИЛЬНЫХ МАТЕРИАЛОВ
Ткани декоративные.
Метод испытания на воспламеняемость и классификация
Fire hazard of textiles.
Decorative textiles.
Flammability test method and classification
Дата введения 1996-01-01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает метод определения способности текстильных материалов (тканей, нетканых полотен) сопротивляться воспламенению, устойчивому горению, а также оценки их огнезащитности.
Стандарт применяется для всех горючих декоративных текстильных материалов, поставляемых потребителю.
По результатам испытаний горючие текстильные материалы подразделяют на легковоспламеняемые и трудновоспламеняемые.
Требования настоящего стандарта являются обязательными.
2 НОРМАТИВНАЯ ССЫЛКА
В настоящем стандарте использована ссылка на следующий стандарт:
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны
3 ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют следующие термины:
3.1 Время остаточного горения — время, в течение которого продолжается пламенное горение материала после удаления источника зажигания.
3.2 Устойчивое горение — остаточное горение ткани более 5 с.
3.3 Остаточное тление — тление материала после прекращения пламенного горения или после удаления источника зажигания.
3.4 Пробежка пламени по поверхности — вспышка поверхности материала, охватывающая в основном ворс и оставляющая основную ткань в неповрежденном состоянии.
4 АППАРАТУРА

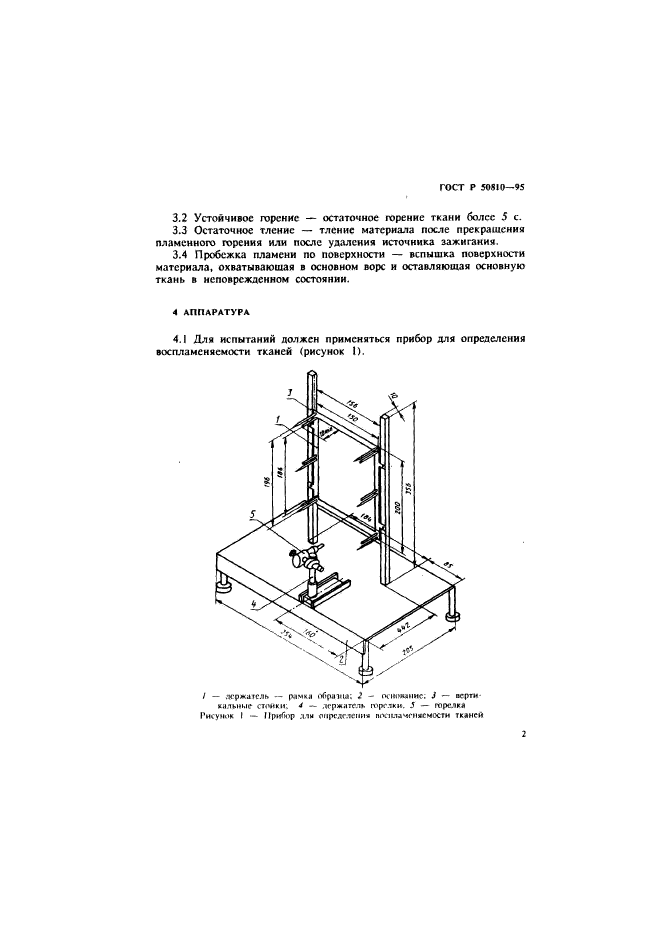

4.1 Для испытаний должен применяться прибор для определения воспламеняемости тканей (рисунок 1).
1 — держатель — рамка образца; 2 — основание; 3 — вертикальные стойки; 4 — держатель горелки; 5 — горелка
Рисунок 1 — Прибор для определения воспламеняемости тканей

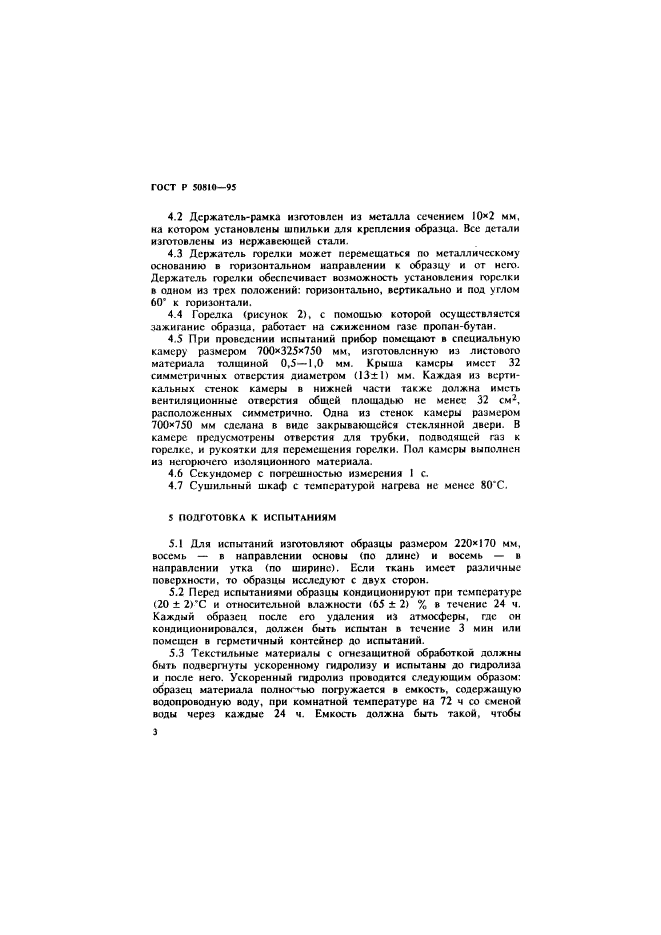

4.2 Держатель-рамка изготовлен из металла сечением 10´2 мм, на котором установлены шпильки для крепления образца. Все детали изготовлены из нержавеющей стали.
4.3 Держатель горелки может перемещаться по металлическому основанию в горизонтальном направлении к образцу и от него. Держатель горелки обеспечивает возможность установления горелки в одном из трех положений: горизонтально, вертикально и под углом 60° к горизонтали.

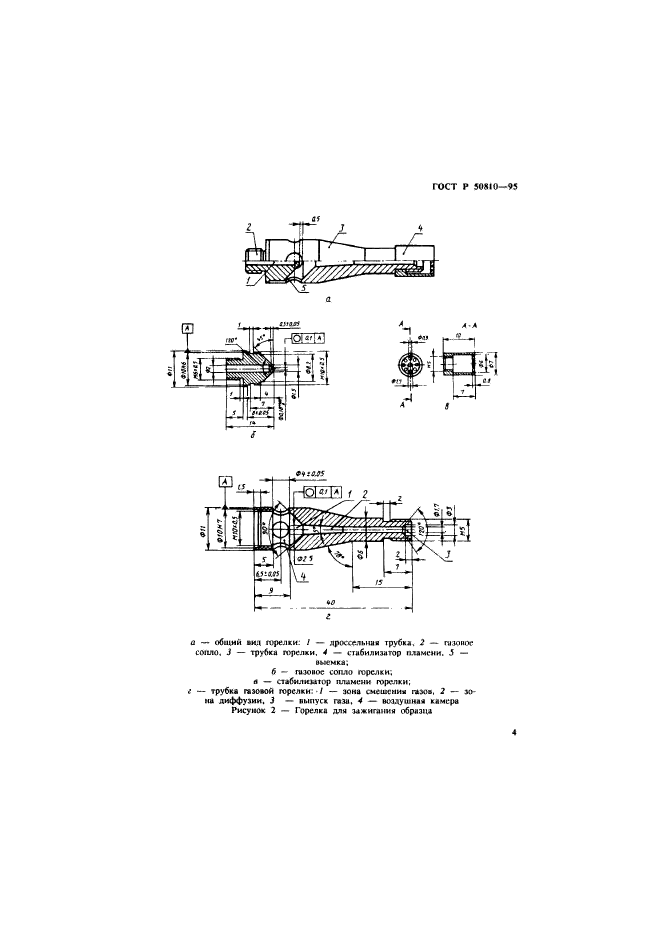

4.4 Горелка (рисунок 2), с помощью которой осуществляется зажигание образца, работает на сжиженном газе пропан-бутан.
4.5 При проведении испытаний прибор помещают в специальную камеру размером 700´325´750 мм, изготовленную из листового материала толщиной 0,5-1,0 мм. Крыша камеры имеет 32 симметричных отверстия диаметром (13±1) мм. Каждая из вертикальных стенок камеры в нижней части также должна иметь вентиляционные отверстия общей площадью не менее 32 см2, расположенных симметрично. Одна из стенок камеры размером 700´750 мм сделана в виде закрывающейся стеклянной двери. В камере предусмотрены отверстия для трубки, подводящей газ к горелке, и рукоятки для перемещения горелки. Пол камеры выполнен из негорючего изоляционного материала.
4.6 Секундомер с погрешностью измерения 1 с.
4.7 Сушильный шкаф с температурой нагрева не менее 80°С.
5 ПОДГОТОВКА К ИСПЫТАНИЯМ
5.1 Для испытаний изготовляют образцы размером 220´170 мм, восемь — в направлении основы (по длине) и восемь — в направлении утка (по ширине). Если ткань имеет различные поверхности, то образцы исследуют с двух сторон.
5.2 Перед испытаниями образцы кондиционируют при температуре (20±2) °С и относительной влажности (65±2) % в течение 24 ч. Каждый образец после его удаления из атмосферы, где он кондиционировался, должен быть испытан в течение 3 мин или помещен в герметичный контейнер до испытаний.

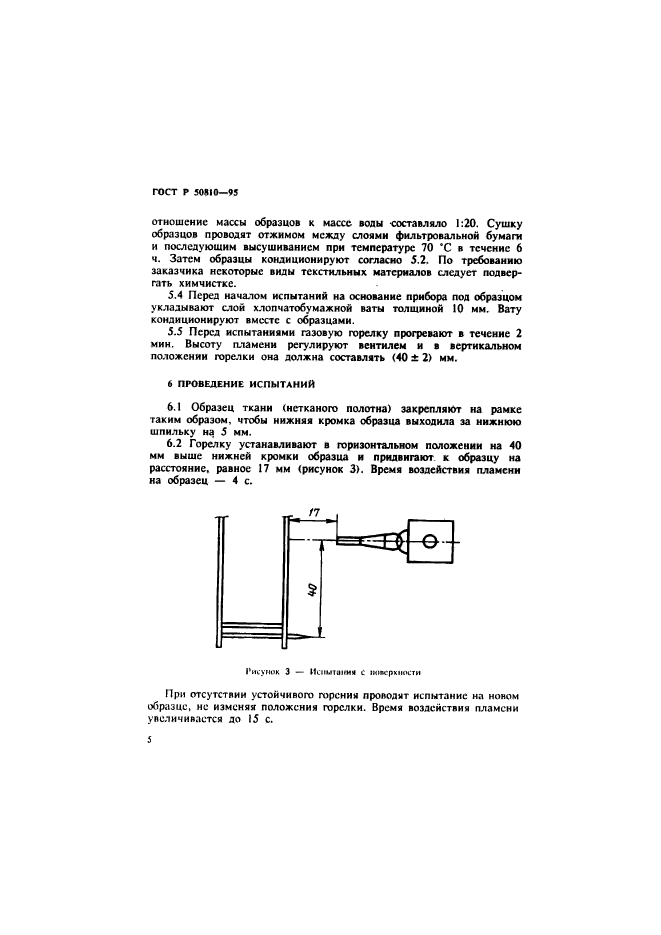

5.3 Текстильные материалы с огнезащитной обработкой должны быть подвергнуты ускоренному гидролизу и испытаны до гидролиза и после него. Ускоренный гидролиз проводится следующим образом: образец материала полностью погружается в емкость, содержащую водопроводную воду, при комнатной температуре на 72 ч со сменой воды через каждые 24 ч. Емкость должна быть такой, чтобы отношение массы образцов к массе воды составляло 1:20. Сушку образцов проводят отжимом между слоями фильтровальной бумаги и последующим высушиванием при температуре 70 °С в течение 6 ч. Затем образцы кондиционируют согласно 5.2. По требованию заказчика некоторые виды текстильных материалов следует подвергать химчистке.
