ГОСТ Р 50775-95
(МЭК 839-1-1-88)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ
Часть 1. ОБЩИЕ ТРЕБОВАНИЯ
Раздел 1. ОБЩИЕ ПОЛОЖЕНИЯ
ГОССТАНДАРТ РОССИИ
Москва

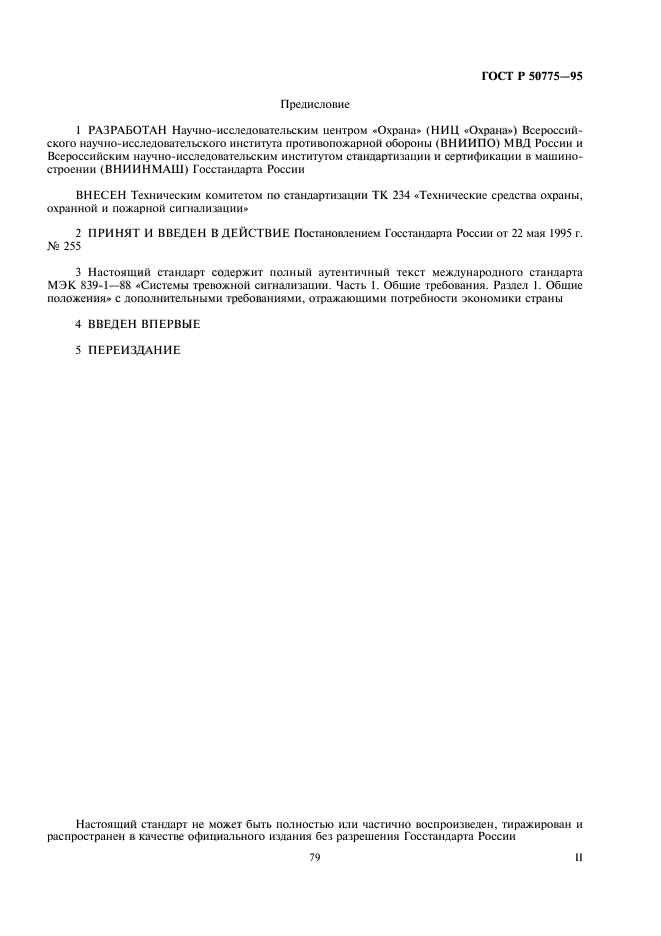

Предисловие
1 РАЗРАБОТАН Научно-исследовательским центром «Охрана» (НИЦ «Охрана») Всероссийского научно-исследовательского института противопожарной обороны (ВНИИПО) МВД России и Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Госстандарта России
ВНЕСЕН Техническим комитетом по стандартизации ТК 234 «Технические средства охраны, охранной и пожарной сигнализации»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 22 мая 1995 г. № 255
3 Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 839-1-88 «Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 1. Общие положения» с дополнительными требованиями, отражающими потребности экономики страны
4 ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
|
1 ОБЛАСТЬ ПРИМЕНЕНИЯ 2 2 НАЗНАЧЕНИЕ 2 3 НОРМАТИВНЫЕ ССЫЛКИ 3 4 ОПРЕДЕЛЕНИЯ 4 5 ОБЩИЕ ПОЛОЖЕНИЯ 7 6 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 8 7 ТРЕБОВАНИЯ К МОНТАЖУ 12 8 ПОРЯДОК КОНТРОЛЯ 12 9 ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 13 ПРИЛОЖЕНИЕ А 13 БИБЛИОГРАФИЯ 13 |
ГОСТ Р 50775-95
(МЭК 839-1-1-88)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ
Часть 1. ОБЩИЕ ТРЕБОВАНИЯ
Раздел 1. ОБЩИЕ ПОЛОЖЕНИЯ
Alarm systems.
Part 1. General requirements. Section 1. General
Дата введения 1996-01-01

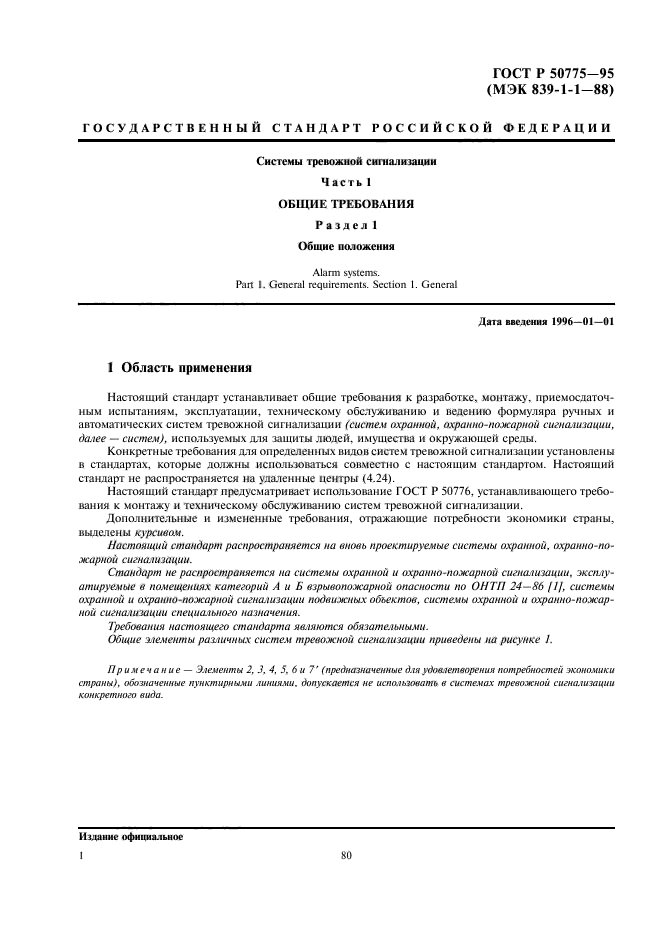

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает общие требования к разработке, монтажу, приемо-сдаточным испытаниям, эксплуатации, техническому обслуживанию и ведению формуляра ручных и автоматических систем тревожной сигнализации (систем охранной, охранно-пожарной сигнализации, далее — систем), используемых для защиты людей, имущества и окружающей среды.
Конкретные требования для определенных видов систем тревожной сигнализации установлены в стандартах, которые должны использоваться совместно с настоящим стандартом. Настоящий стандарт не распространяется на удаленные центры (п. 4.24).
Настоящий стандарт предусматривает использование ГОСТ Р 50776-95, устанавливающего требования к монтажу и техническому обслуживанию систем тревожной сигнализации.
Дополнительные и измененные требования, отражающие потребности экономики страны, выделены курсивом.
Настоящий стандарт распространяется на вновь проектируемые системы охранной, охранно-пожарной сигнализации.
Стандарт не распространяется на системы охранной и охранно-пожарной сигнализации, эксплуатируемые в помещениях категорий А и Б взрывопожарной опасности по ОНТП 24-86 [1], системы охранной и охранно-пожарной сигнализации подвижных объектов, системы охранной и охранно-пожарной сигнализации специального назначения.
Требования настоящего стандарта являются обязательными.

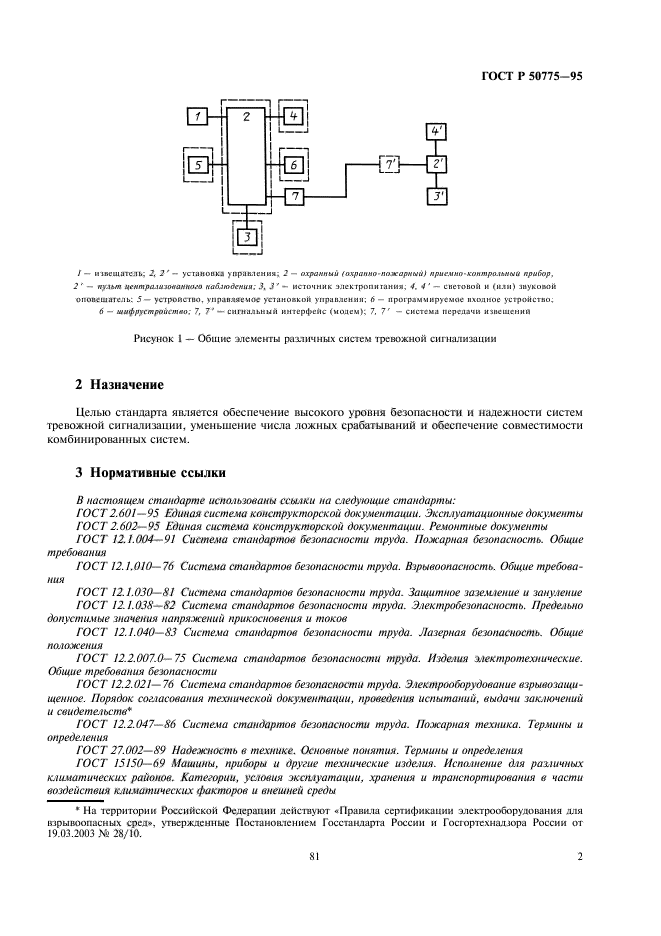

Общие элементы различных систем тревожной сигнализации приведены на рисунке 1.
1 — извещатель; 2, 2¢ — установка управления; 2 — охранный (охранно-пожарный) приемно-контрольный прибор, 2¢ — пульт централизованного наблюдения; 3, 3¢ — пульт централизованного наблюдения; 4, 4¢ — световой и (или) звуковой оповещатель; 5 — устройство, управляемое установкой управления; 6 — программируемое входное устройство; 6 — шифрустройство; 7, 7¢ — сигнальный интерфейс (модем); 7, 7¢ — система передачи извещений
Рисунок 1 — Общие элементы различных систем тревожной сигнализации
Примечание — Элементы 2, 3, 4, 5, 6, и 7¢ (предназначенные для удовлетворения потребностей народного хозяйства), обозначенные пунктирными линиями, допускается не использовать в системах тревожной сигнализации конкретного вида.
2 НАЗНАЧЕНИЕ
Целью стандарта является обеспечение высокого уровня безопасности и надежности систем тревожной сигнализации, уменьшение числа ложных срабатываний и обеспечение совместимости комбинированных систем.
3 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-68 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-68 Единая система конструкторской документации. Ремонтные документы
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.006-84 Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля
ГОСТ 12.1.010-76 Система стандартов безопасности труда. Взрывоопасность. Общие требования
ГОСТ 12.1.011-78 Система стандартов безопасности труда. Смеси взрывоопасные. Классификация и методы испытаний
ГОСТ 12.1.013-78 Система стандартов безопасности труда. Строительство. Электробезопасность
ГОСТ 12.1.030-81 Система стандартов безопасности труда. Защитное заземление и зануление
ГОСТ 12.1.038-82 Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.1.040-83 Система стандартов безопасности труда. Лазерная безопасность. Общие положения
ГОСТ 12.2.006-87 (СТ СЭВ 3194-87, МЭК 65-85) Безопасность аппаратуры электронной сетевой и сходных с ней устройств, предназначенных для бытового и аналогичного общего применения. Общие требования и методы испытаний
ГОСТ 12.2.007-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.020-76 Система стандартов безопасности труда. Электрооборудование взрывозащищенное. Термины и определения. Классификация. Маркировка
ГОСТ 12.2.021-76 Система стандартов безопасности труда. Электрооборудование взрывозащищенное. Порядок согласования технической документации, проведения испытаний, выдачи заключений и свидетельств
ГОСТ 12.2.047-86 Система стандартов безопасности труда. Пожарная техника. Термины и определения
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543-70 Изделия электротехнические. Исполнение для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 17516-72 Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды
ГОСТ 18311-80 Изделия электротехнические. Термины и определения основных понятий
ГОСТ 22782.0-81 Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний
ГОСТ 22782.1-77 Электрооборудование взрывозащищенное с видом взрывозащиты «Масляные заполнение оболочки». Технические требования и методы испытаний
ГОСТ 22782.2-77 Электрооборудование взрывозащищенное с видом взрывозащиты «Кварцевое заполнение оболочки». Технические требования и методы испытаний
ГОСТ 22782.3-77 Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний
ГОСТ 22782.4-78 Электрооборудование взрывозащищенное с видом взрывозащиты «Заполнение или продувка оболочки под избыточным давлением». Технические требования и методы испытаний
ГОСТ 22782.5-78 Электрооборудование взрывозащищенное с видом взрывозащиты «Искробезопасная электрическая цепь». Технические требования и методы испытаний
ГОСТ 22782.6-81 Электрооборудование взрывозащищенное с видом взрывозащиты «Взрывонепроницаемая оболочка». Технические требования и методы испытаний
ГОСТ 22782.7-81 Электрооборудование взрывозащищенное с защитой вида е. Технические требования и методы испытаний
ГОСТ 23366-78 Ряды номинальных напряжений постоянного и переменного токов
ГОСТ 23511-79 Радиопомехи индустриальные от электротехнических устройств, эксплуатируемых в жилых домах или подключаемых к их электрическим сетям. Нормы и методы измерений
ГОСТ 24682-81 Изделия электротехнические. Общие технические требования в части стойкости к воздействию специальных сред
ГОСТ 27570.0-87 (МЭК 335-1-76) Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний
ГОСТ 28198-89 (МЭК 68-1-88) Основные методы испытаний на воздействие внешних факторов. Часть 1. Общие положения и руководство
ГОСТ Р 50009-92 Совместимость технических средств охранной, пожарной и охранно-пожарной сигнализации электромагнитная. Требования, нормы и методы испытаний на помехоустойчивость и индустриальные радиопомехи.
ГОСТ Р 50571.1-93 (МЭК 364-1-72, МЭК 364-2-70) Электроустановки зданий. Основные положения
ГОСТ Р 50658-94 Системы тревожной сигнализации. Часть 2. Требования к системам охранной сигнализации. Раздел 4. Ультразвуковые доплеровские извещатели для закрытых помещений
ГОСТ Р 50659-94 Системы тревожной сигнализации. Часть 2. Требования к системам охранной сигнализации. Раздел 5. Радиоволновые доплеровские извещатели для закрытых помещений
ГОСТ Р 50776-95 Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию
ОСТ 251099-83 Средства охранной, пожарной и охранно-пожарной сигнализации. Общие технические требования и методы испытаний
МЭК 839-1-4-89 Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 4. Нормы и правила
МЭК 839-2-2-87 Системы тревожной сигнализации. Часть 2. Системы охранной сигнализации. Раздел 2. Извещатели. Общие требования

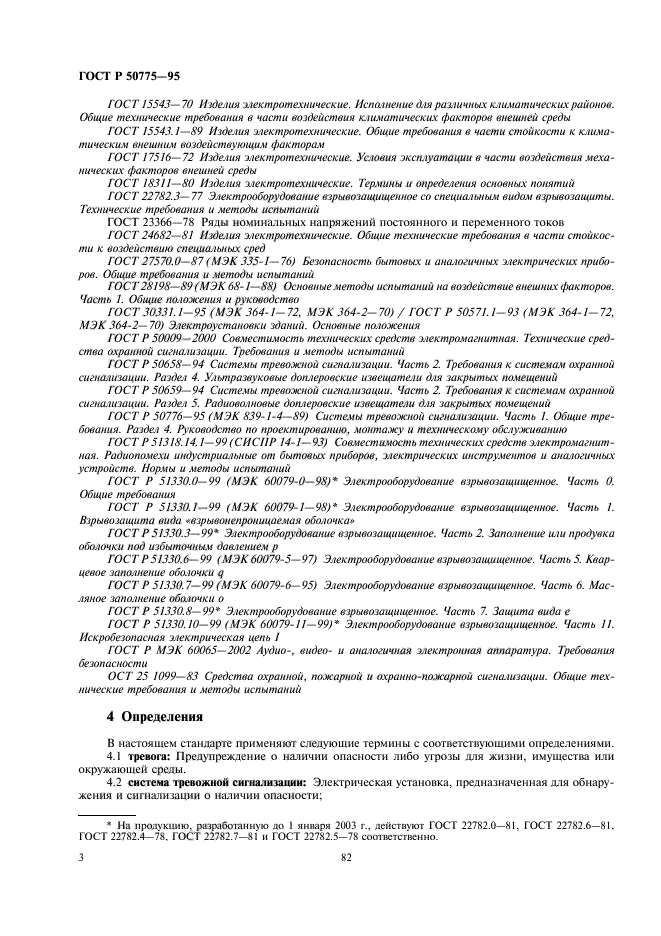

4 ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют следующие термины с соответствующими определениями
4.1 тревога: Предупреждение о наличии опасности либо угрозы для жизни, имущества или окружающей среды.
4.2 система тревожной сигнализации: Электрическая установка, предназначенная для обнаружения и сигнализации о наличии опасности;

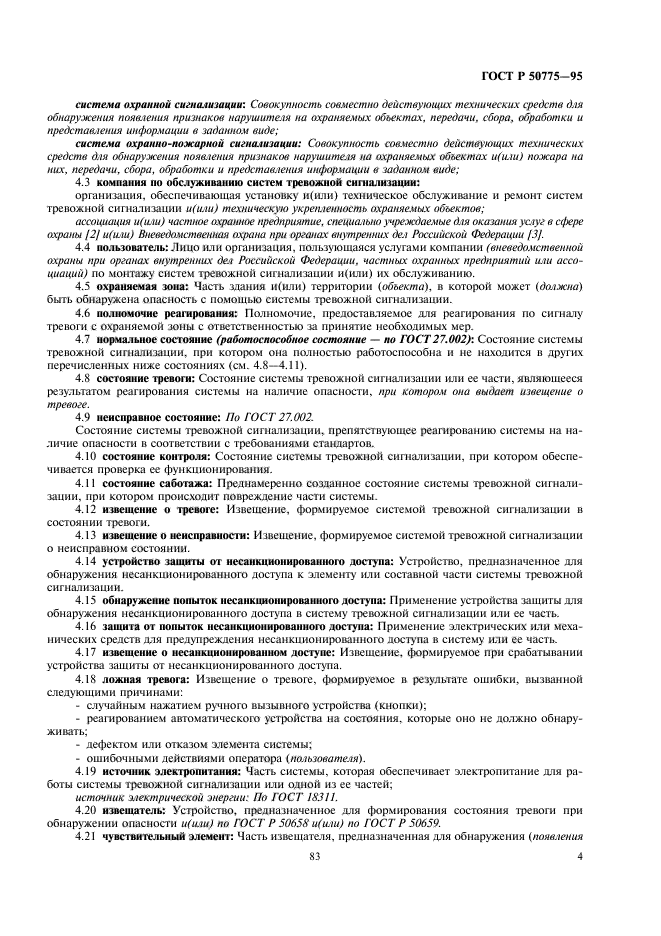

система охранной сигнализации: Совокупность совместно действующих технических средств для обнаружения появления признаков нарушителя на охраняемых объектах, передачи, сбора, обработки и представления информации в заданном виде;
система охранно-пожарной сигнализации: Совокупность совместно действующих технических средств для обнаружения появления признаков нарушителя на охраняемых объектах и/или пожара на них, передачи, сбора, обработки и представления информации в заданном виде;
4.3 компания по обслуживанию систем тревожной сигнализации:
организация, обеспечивающая установку и/или техническое обслуживание и ремонт систем тревожной сигнализации и/или техническую укрепленность охраняемых объектов;
ассоциация и/или частное охранное предприятие, специально учреждаемые для оказания услуг в сфере охраны [2] и/или Вневедомственная охрана при органах внутренних дел Российской Федерации [3].
4.4 пользователь: Лицо или организация, пользующаяся услугами компании (вневедомственной охраны при органах внутренних дел Российской Федерации, частных охранных предприятий или ассоциаций) по монтажу систем тревожной сигнализации и/или их обслуживанию.
4.5 охраняемая зона: Часть здания и/или территории (объекта), в которой может (должна) быть обнаружена опасность с помощью системы тревожной сигнализации.
4.6 полномочие реагирования: Полномочие, предоставляемое для реагирования по сигналу тревоги с охраняемой зоны с ответственностью за принятие необходимых мер.
4.7 нормальное состояние (работоспособное состояние — по ГОСТ 27.002): Состояние системы тревожной сигнализации, при котором она полностью работоспособна и не находится в других перечисленных ниже состояниях (см. 4.8 — 4.11).
4.8 состояние тревоги: Состояние системы тревожной сигнализации или ее части, являющееся результатом реагирования системы на наличие опасности, при котором она выдает извещение о тревоге.
4.9 неисправное состояние: По ГОСТ 27.002
Состояние системы тревожной сигнализации, препятствующее реагированию системы на наличие опасности в соответствии с требованиями стандартов.
4.10 состояние контроля: Состояние системы тревожной сигнализации, при котором обеспечивается проверка ее функционирования.
4.11 состояние саботажа: Преднамеренно созданное состояние системы тревожной сигнализации, при котором происходит повреждение части системы.
4.12 извещение о тревоге: Извещение, формируемое системой тревожной сигнализации в состоянии тревоги.
4.13 извещение о неисправности: Извещение, формируемое системой тревожной сигнализации о неисправном состоянии.
4.14 устройство защиты от несанкционированного доступа: Устройство, предназначенное для обнаружения несанкционированного доступа к элементу или составной части системы тревожной сигнализации.
4.15 обнаружение попыток несанкционированного доступа: Применение устройства защиты для обнаружения несанкционированного доступа в систему тревожной сигнализации или ее часть.
4.16 защита от попыток несанкционированного доступа: Применение электрических или механических средств для предупреждения несанкционированного доступа в систему или ее часть.
4.17 извещение о несанкционированном доступе: Извещение, формируемое при срабатывании устройства защиты от несанкционированного доступа.
4.18 ложная тревога: Извещение о тревоге, формируемое в результате ошибки, вызванной следующими причинами:
— случайным нажатием ручного вызывного устройства (кнопки);
— реагированием автоматического устройства на состояния, которые оно не должно обнаруживать;
— дефектом или отказом элемента системы;
— ошибочными действиями оператора (пользователя).
4.19 источник электропитания: Часть системы, которая обеспечивает электропитание для работы системы тревожной сигнализации или одной из ее частей;
источник электрической энергии: По ГОСТ 18311.
4.20 извещатель: Устройство, предназначенное для формирования состояния тревоги при обнаружении опасности и/или по ГОСТ Р 50658 и/или по ГОСТ Р 50659.
4.21 чувствительный элемент: Часть извещателя, предназначенная для обнаружения (появления признаков нарушителя и/или) изменения состояния (охраняемого объекта), указывающего наличие опасности и/или по ГОСТ Р 50658 и/или по ГОСТ Р 50659.

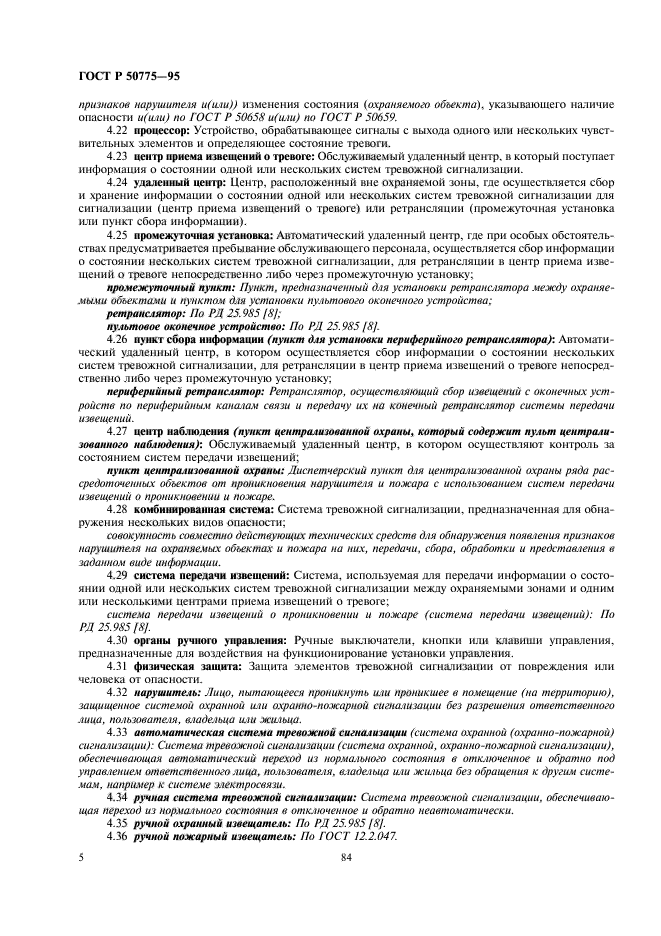

4.22 процессор: Устройство, обрабатывающее сигналы с выхода одного или нескольких чувствительных элементов и определяющее состояние тревоги.
4.23 центр приема извещений о тревоге: Обслуживаемый удаленный центр, в который поступает информация о состоянии одной или нескольких систем тревожной сигнализации.
4.24 удаленный центр: Центр, расположенный вне охраняемой зоны, где осуществляется сбор и хранение информации о состоянии одной или нескольких систем тревожной сигнализации для сигнализации (центр приема извещений о тревоге) или ретрансляции (промежуточная установка или пункт сбора информации).
4.25 промежуточная установка: Автоматический удаленный центр, где при особых обстоятельствах предусматривается пребывание обслуживающего персонала, осуществляется сбор информации о состоянии нескольких систем тревожной сигнализации, для ретрансляции в центр приема извещений о тревоге непосредственно либо через промежуточную установку;
промежуточный пункт: Пункт, предназначенный для установки ретранслятора между охраняемыми объектами и пунктом для установки пультового оконечного устройства;
ретранслятор: По РД 25985 [8].
пультовое оконечное устройство: По РД 25985 [8].
4.26 пункт сбора информации (пункт для установки периферийного ретранслятора): Автоматический удаленный центр, в котором осуществляется сбор информации о состоянии нескольких систем тревожной сигнализации, для ретрансляции в центр приема извещений о тревоге непосредственно либо через промежуточную установку;
периферийный ретранслятор: Ретранслятор, осуществляющий сбор извещений с оконечных устройств по периферийным каналам связи и передачу их на конечный ретранслятор системы передачи извещений.
4.27 центр наблюдения (пункт централизованной охраны, который содержит пульт централизованного наблюдения): Обслуживаемый удаленный центр, в котором осуществляют контроль за состоянием систем передачи извещений;
пункт централизованной охраны: Диспетчерский пункт для централизованной охраны ряда рассредоточенных объектов от проникновения нарушителя и пожара с использованием систем передачи извещений о проникновении и пожаре.
4.28 комбинированная система: Система тревожной сигнализации, предназначенная для обнаружения нескольких видов опасности;
совокупность совместно действующих технических средств для обнаружения появления признаков нарушителя на охраняемых объектах и пожара на них, передачи, сбора, обработки и представления в заданном виде информации.
4.29 система передачи извещений: Система, используемая для передачи информации о состоянии одной или нескольких систем тревожной сигнализации между охраняемыми зонами и одним или несколькими центрами приема извещений о тревоге;
система передачи извещений о проникновении и пожаре (система передачи извещений): По РД 25985 [8].
4.30 органы ручного управления: Ручные выключатели, кнопки или клавиши управления, предназначенные для воздействия на функционирование установки управления.
4.31 физическая защита: Защита элементов системы тревожной сигнализации от повреждения или человека от опасности.
4.32 нарушитель: Лицо, пытающееся проникнуть или проникшее в помещение (на территорию), защищенное системой охранной или охранно-пожарной сигнализации без разрешения ответственного лица, пользователя, владельца или жильца.
4.33 автоматическая система тревожной сигнализации (система охранной (охранно-пожарной) сигнализации): Система тревожной сигнализации (система охранной, охранно-пожарной сигнализации), обеспечи
