БЗ 6—93 444

ГОСТ Р 50628-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ яш11»1)1иииидмииищиидвваии№№цци1^|:11 и . j ■■ iwmj«’i,i—s«——

СОВМЕСТИМОСТЬ ЭЛЕКТРОМАГНИТНАЯ МАШИН ЭЛЕКТРОННЫХ ВЫЧИСЛИТЕЛЬНЫХ ПЕРСОНАЛЬНЫХ

УСТОЙЧИВОСТЬ К ЭЛЕКТРОМАГНИТНЫМ ПОМЕХАМ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИИ Издание официальное

ГОССТАНДАРТ РОССИИ Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)

РАЗРАБОТЧИКИ

Б. Н. Файзулаев, д-р техн. наук; А. Д. Тавровский, канд. техн. наук (руководители разработки); В. А. Драбкин, канд. техн. наук; В. С. Кармашев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 28.12.93 № 282

2 Стандарт соответствует международным стандартам МЭК 1000—4—1, МЭК 801—2, МЭК 801—3, МЭК 801—4 в части

требований устойчивости к электромагнитным помехам и методов испытаний

2 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт не может быть полностью или частично воспроизве тиражирован и распространен без разрешения Госстандарта России

ГОСТ Р 50628-93

ми, если для всех видов внешних помех число образцов, соответствующих требованиям устойчивости к внешним помехам, будет не менее указанного в таблице 2„

Таблица 2

Число испытанных образцов	Число образцов, удовлетворяющих требованиям устойчивости к внешним помехам
7	7
14	13
20	18
26	23
32	28
38	З’З

6.2. В случае, если результаты испытаний не соответствуют требованиям таблицы 1, испытаниям может быть подвергнута вторая выборка ПЭВМ (периферийных устройств). Результаты испытаний двух выборок суммируют.

6.3. Оценку результатов испытаний на помехоустойчивость ПЭВ.М и периферийных устройств единичного выпуска и опытных образцов проводят в соответствии с требованиями ГОСТ 29073.

7 ТЕХНИКА БЕЗОПАСНОСТИ

Испытания ПЭВМ и периферийных устройств на помехоустойчивость должны проводиться с соблюдением требований безопасности, установленных в стандартах системы ССБТ и в стандартах на методы испытаний.

ГОСТ Р 50628-93

Содержание

1 Область применения ,………..I

2 Нормативные ссылки…………..I

3 Определения…………….2

4 Технические требования……… „ 3

4.1 Общие положения…………..3

4.2 Степени жесткости испытаний на помехоустойчивость и критерии

качества функционирования при испытаниях * » 4

5 Методы испытаний……………4

5.1 Общие положения…………..4

5.2 Испытания на устойчивость к воздействию электростатических

разрядов ……………. 7

5.3 Испытания на устойчивость к воздействию наносекундных импульсных помех в цепях электропитания и ввода — вывода … 7

5.4 Испытания на устойчивость к воздействию динамических изменений напряжения сети электропитания………7

5.5 Испытания на устойчивость к воздействию микросекундных импульсных помех большой энергии в цепях электропитания … 7

5.6 Испытания на устойчивость к воздействию радиочастотных электромагнитных полей в полосе 26—1 ООО МГц……..7

6 Оценка результатов испытаний………..7

7 Техника безопасности . . » * . 8

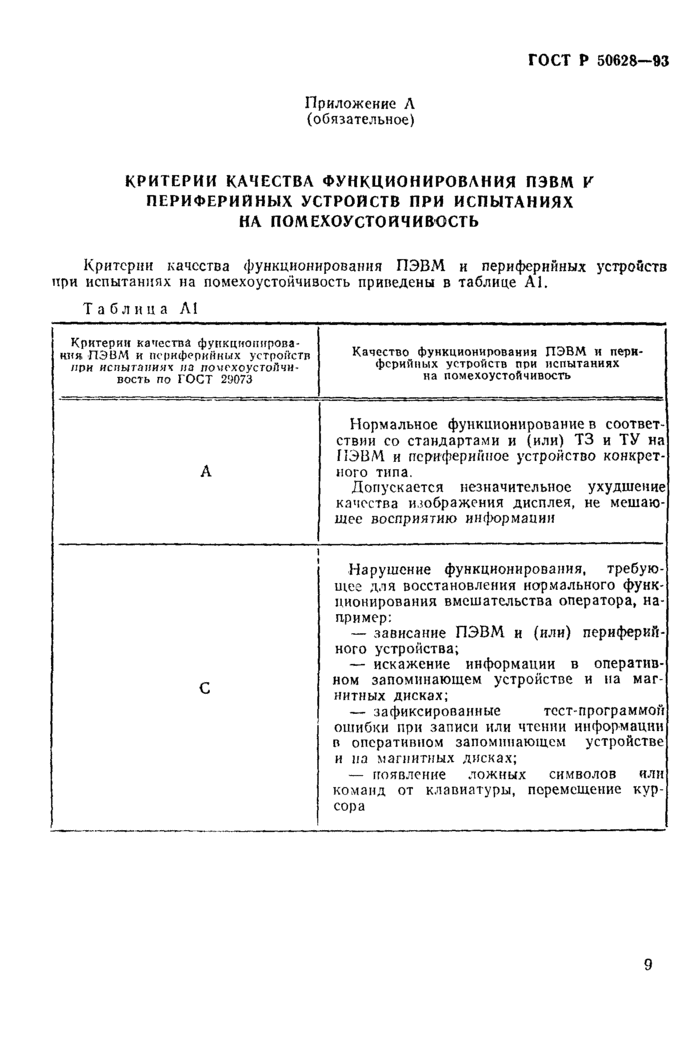

Приложение Л Критерии качества функционирования ПЭВМ и периферийных устройств при испытаниях на помехоустойчивость . . 9

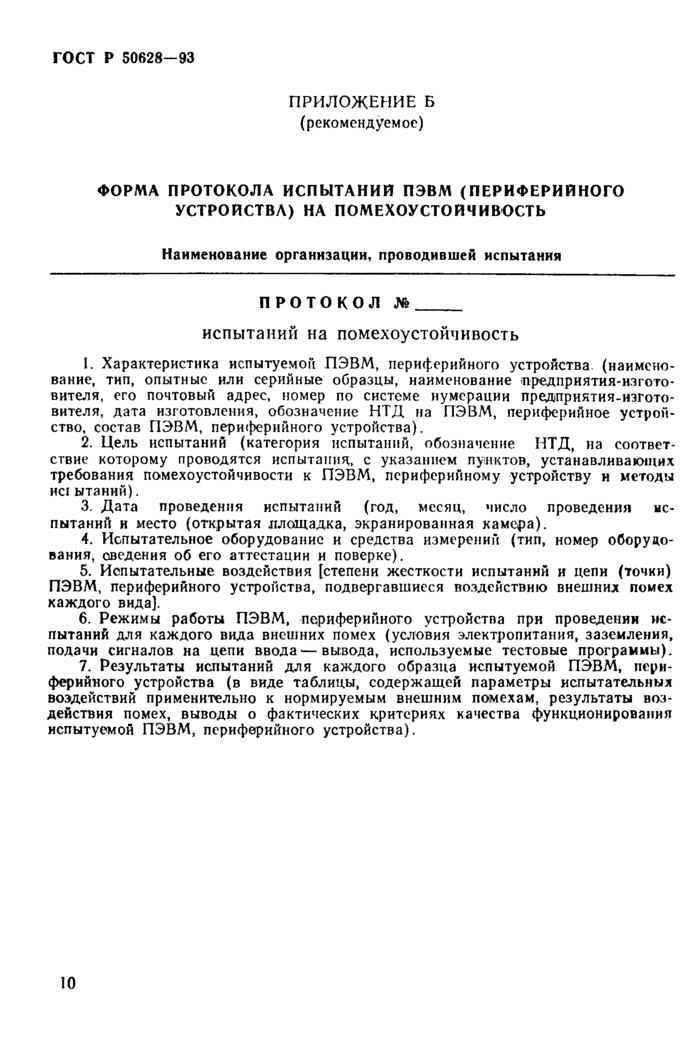

Приложение Б Форма протокола испытаний ПЭВМ (периферийного

устройства) на помехоустойчивость……….10

III

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Совместимость электромагнитная машин электронных вычислительных

персональных

УСТОЙЧИВОСТЬ к ЭЛЕКТРОМАГНИТНЫМ ПОМЕХАМ

Технические требования и методы испытаний

Electromagnetic compatibility of personal computers.

Immunity to electromagnetic disturbances.

Technical requirements and test methods

Дата введения 1995—01—01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на вновь разрабатываемые, изготовляемые, модернизируемые и импортируемые персональные электронные вычислительные машины всех типов по ГОСТ 27201 (далее в тексте — ПЭВМ), а также периферийные устройства различного функционального назначения, применяемые в составе ПЭВМ (далее в тексте — периферийные устройства), и устанавливает технические требования в части видов испытаний ПЭВМ и периферийных устройств па устойчивость к внешним электромагнитным помехам, степеней жесткости испытаний для каждого вида, критериев качества функционирования ПЭВМ и периферийных устройств при испытаниях, а также соответствующие методы испытаний.

Требования 4.1.1.4, 4.1.1.5, 5.5, 5.6, а также 4, 5 таблицы 1 настоящего стандарта являются рекомендуемыми, другие требования настоящего стандарта — обязательными.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 27201-87 Машины вычислительные электронные пер-

Издание официальное

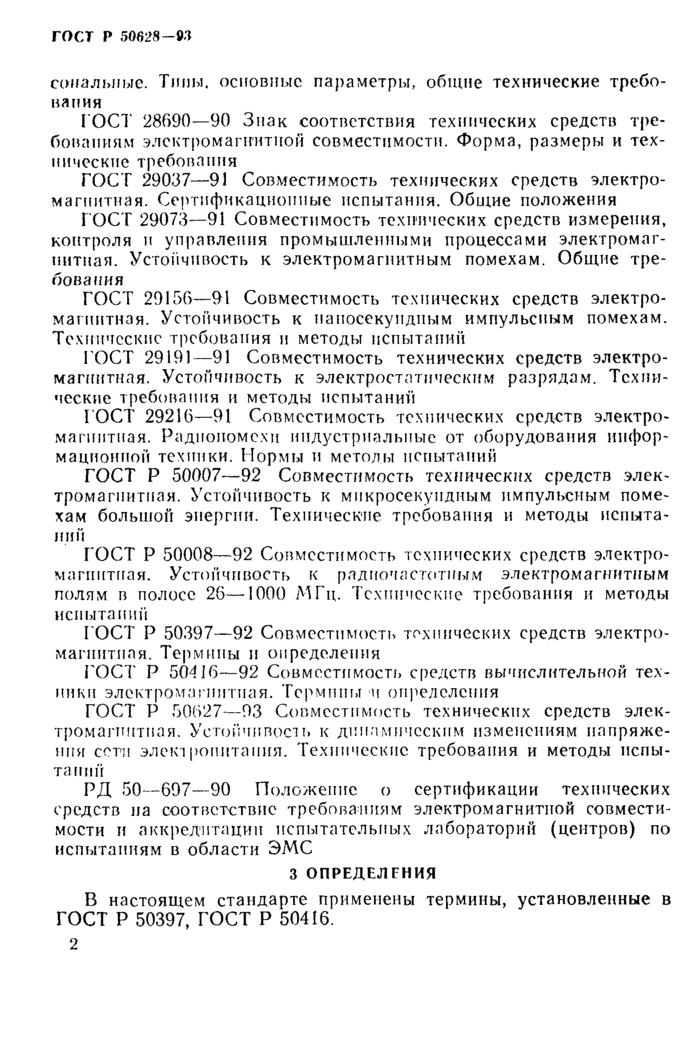

сональные. Типы, основные параметры, общие технические требования

ГОСТ 28690-90 Знак соответствия технических средств требованиям электромагнитной совместимости. Форма, размеры и технические требования

ГОСТ 29037-91 Совместимость технических средств электромагнитная. Сертификационные испытания. Общие положения

ГОСТ 29073-91 Совместимость технических средств измерения, контроля и управления промышленными процессами электромагнитная. Устойчивость к электромагнитным помехам. Общие требования

ГОСТ 29156-91 Совместимость технических средств электромагнитная. Устойчивость к ианосекундным импульсным помехам. Технические требования и методы испытаний

ГОСТ 29191-91 Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Технические требования и методы испытаний

ГОСТ 29216-91 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационной техники. Нормы и методы испытаний

ГОСТ Р 50007-92 Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Технические требования и методы испытаний

ГОСТ Р 50008-92 Совместимость технических средств электромагнитная. Устойчивость к радиочастотным электромагнитным полям в полосе 26—1000 МГц. Технические требования и методы испытаний

ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения

ГОСТ Р 50416-92 Совместимость средств вычислительной техники электромагнитная. Термины и определения

ГОСТ Р 50627-93 Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжении сети электропитания. Технические требования и методы испытаний

РД 50—697—90 Положение о сертификации технических средств па соответствие требованиям электромагнитной совместимости и аккредитации испытательных лабораторий (центров) по испытаниям в области ЭМС

3 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применены термины, установленные в ГОСТ Р 50397, ГОСТ Р 50416.

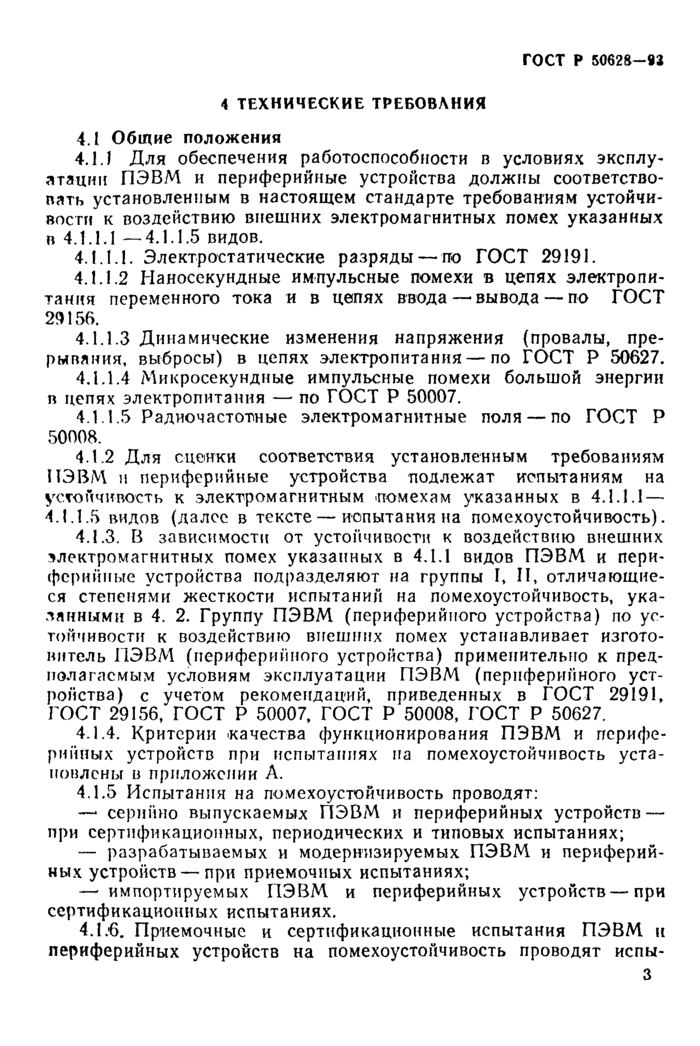

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ГОСТ Р 5062ft—93

4.1 Общие положения

4.1.1 Для обеспечения работоспособности в условиях эксплуатации ПЭВМ и периферийные устройства должны соответствовать установленным в настоящем стандарте требованиям устойчивости к воздействию внешних электромагнитных помех указанных в 4.1.1.1 —4.1.1.5 видов.

4.1.1.1. Электростатические разряды — по ГОСТ 29191.

4.1.1.2 Наносекундные импульсные помехи в цепях электропитания переменного тока и в цепях ввода — вывода — по ГОСТ 29156.

4.1.1.3 Динамические изменения напряжения (провалы, прерывания. выбросы) в цепях электропитания — по ГОСТ Р 50627.

4.1.1.4 Микросекундные импульсные помехи большой энергии п цепях электропитания — по ГОСТ Р 50007.

4.1.1.5 Радиочастотные электромагнитные поля — по ГОСТ Р 50008.

4.1.2 Для сценки соответствия установленным требованиям ПЭВМ и периферийные устройства подлежат испытаниям на устойчивость к электромагнитным помехам указанных в 4.1.1.1 —

4.1.1.5 видов (далее в тексте — испытания на помехоустойчивость).

4.1.3. В зависимости от устойчивости к воздействию внешних электромагнитных помех указанных в 4.1.1 видов ПЭВМ и периферийные устройства подразделяют на группы I, II, отличающиеся степенями жесткости испытаний на помехоустойчивость, указанными в 4. 2. Группу ПЭВМ (периферийного устройства) по устойчивости к воздействию внешних помех устанавливает изготовитель ПЭВМ (периферийного устройства) применительно к предполагаемым условиям эксплуатации ПЭВМ (периферийного устройства) с учетом рекомендаций, приведенных в ГОСТ 29191, ГОСТ 29156, ГОСТ Р 50007, ГОСТ Р 50008, ГОСТ Р 50627.

4.1.4. Критерии качества функционирования ПЭВМ и периферийных устройств при испытаниях на помехоустойчивость установлены в приложении А.

4.1.5 Испытания на помехоустойчивость проводят:

—* серийно выпускаемых ПЭВМ и периферийных устройств — при сертификационных, периодических и типовых испытаниях;

— разрабатываемых и модернизируемых ПЭВМ и периферийных устройств — при приемочных испытаниях;

—-импортируемых ПЭВМ и периферийных устройств — при сертификационных испытаниях.

4.1.6. Приемочные и сертификационные испытания ПЭВМ н периферийных устройств на помехоустойчивость проводят испы-

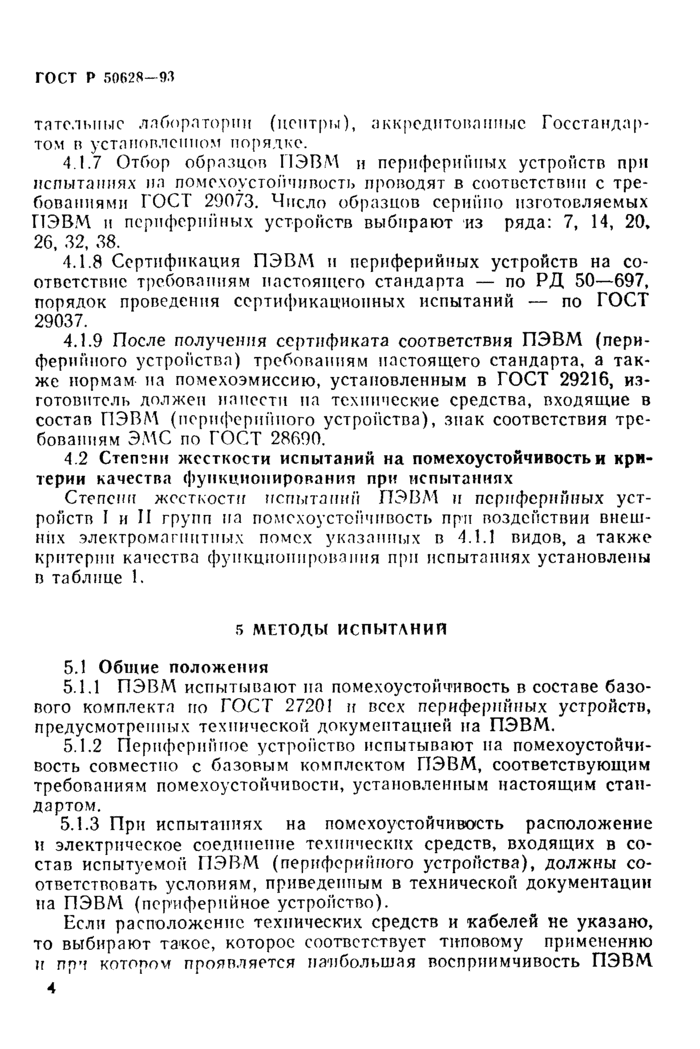

ГОСТ Р 50628-93

тательные лаборатории (центры), аккредитованные Госстандартом в установленном порядке.

4.1.7 Отбор образцов ПЭВМ и периферийных устройств при испытаниях на помехоустойчивость проводят в соответствии с требованиями ГОСТ 29073. Число образцов серийно изготовляемых ПЭВМ и периферийных устройств выбирают из ряда: 7, 14, 20* 26, 32, 38.

4.1.8 Сертификация ПЭВМ и периферийных устройств на соответствие требованиям настоящего стандарта — по РД 50—697, порядок проведения сертификационных испытаний — по ГОСТ 29037.

4.1.9 После получения сертификата соответствия ПЭВМ (периферийного устройства) требованиям настоящего стандарта, а также нормам на помехоэмиссию, установленным в ГОСТ 29216, изготовитель должен нанести па технические средства, входящие в состав ПЭВА^ (периферийного устройства), знак соответствия требованиям ЭМС по ГОСТ 28690.

4 .2 Степени жесткости испытаний на помехоустойчивость и критерии качества функционирования при испытаниях

Степени жесткости испытаний ПЭВМ и периферийных устройств I и II групп па помехоустойчивость при воздействии внешних электромагнитных помех указанных в 4.1.1 видов, а также критерии качества функционирования при испытаниях установлены в таблице 1.

5 МЕТОДЫ ИСПЫТАНИЙ

5.1 Общие положения

5.1.1 ПЭВМ испытывают на помехоустойчивость в составе базового комплекта гго ГОСТ 27201 и всех периферийных устройств, предусмотренных технической документацией на ПЭВМ.

5.1.2 Периферийное устройство испытывают на помехоустойчивость совместно с базовым комплектом ПЭВМ, соответствующим требованиям помехоустойчивости, установленным настоящим стандартом.

5.1.3 При испытаниях на помехоустойчивость расположение и электрическое соединение технических средств, входящих в состав испытуемой ПЭВМ (периферийного устройства), должны соответствовать условиям, приведенным в технической документации на ПЭВМ (периферийное устройство).

Если расположение технических средств и кабелей не указано, то выбирают такое, которое соответствует типовому применению и при котором проявляется наибольшая восприимчивость ПЭВМ.

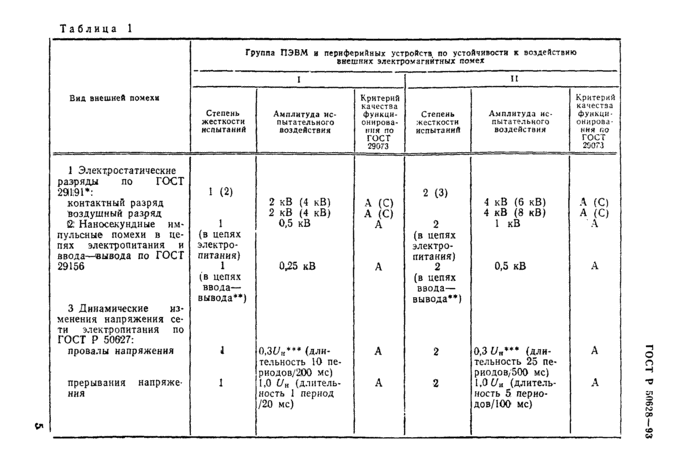

	Группа ПЭВМ и периферийных устройств по устойчивости к воздействию внешних электромагнитных помех
		I			п
Вид внешней помехи	Степень жесткости испытаний	Амплитуда испытательного воздействия	Критерий качества функционирования по ГОСТ 29073	Степень жесткости испытаний	Амплитуда испытательного воздействия	Критерий качества функционирования по ГОСТ 29073
i Электростатические разряды по ГОСТ 291,91*: контактный разряд воздушный разряд	1 (2)	2 кВ (4 кВ) 2 кВ (4 кВ)	А (С) А (С)	2 (3)	4 кВ (6 кВ) 4 кВ (8 кВ)	А (С) А (С)
(2: Наносекундные импульсные помехи в цепях электропитания и ввода-вывода по ГОСТ	1 (в цепях электропитания)	0,5 кВ	А	2 (в цепях электропитания)	1 кВ	А
29156 3 Динамические изменения напряжения сети электропитания по ГОСТ Р 50627:	1 (в цепях ввода— вывода**)	0*25 кВ	А	2 (в цепях ввода— вывода**)	0,5 кВ	А
провалы напряжения	А	0,3t/_H*** (дли* тельность 10 пе-риодов/200 мс)	А	2	0,3 Un*** (длительность 25 пе-риодов/500 мс)	А
прерывания напряжения	1	1,0 и_н (длительность 1 период /20 мс)	А 1 1	2 1 I	1,0 U_а (длительность 5 периодов/ 100 мс)	А

ГОСТ Р 50628-93

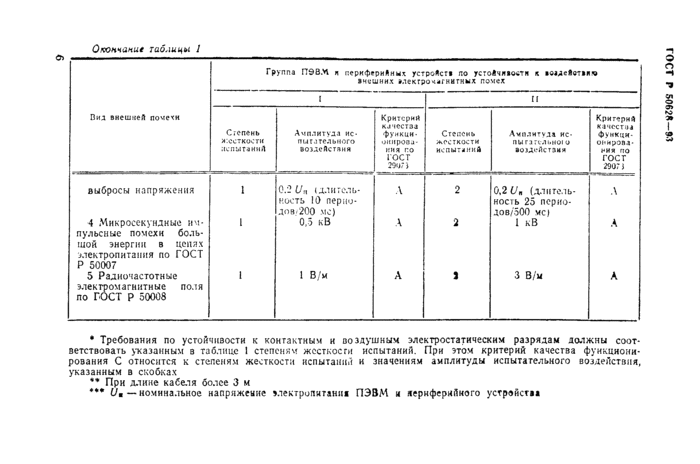

Окончание таблицы 1

	Группа ПЭВМ и периферийных устройств по устойчивости к воадейвтви* внешних электромагнитных помех
		I			и
Вид внешней помехи	Степень жесткости испытаний	Амплитуда ис* питательного воздействия	Критерий качества функционирования по ГОСТ 2907 3	Степень жесткости испытаний	Амплитуда ис- ПЫ гагеЛЬНО! о воздействия	Критерий качества функционирования по ГОСТ 2907 3
выбросы напряжения	1	0.2 Uа (длительность 10 перйодов/ 200 мс)	А	2	0,2 Un (длительность 25 перно-дов/500 мс)	А
4 Микросекундные импульсные помехи большой энергии в цепях электропитания по ГОСТ Р 50007	1	0,5 кВ	А	2	I кВ	А
5 Радиочастотные электромагнитные поля по ГОСТ Р 50008	1	1 В/м	А	%	3 В/м	А

* Требования по устойчивости к контактным и воздушным электростатическим разрядам должны соответствовать указанным в таблице 1 степеням жесткости испытаний. При этом критерий качества функционирования С относится к степеням жесткости испытании и значениям амплитуды испытательного воздействия, указанным в скобках

** При длине кабеля более 3 м

*** Ош — номинальное напряжение электропнтанш ПЭВМ и яернферийного устройств* ^{** ***}

ГОСТ Р 5062#—93

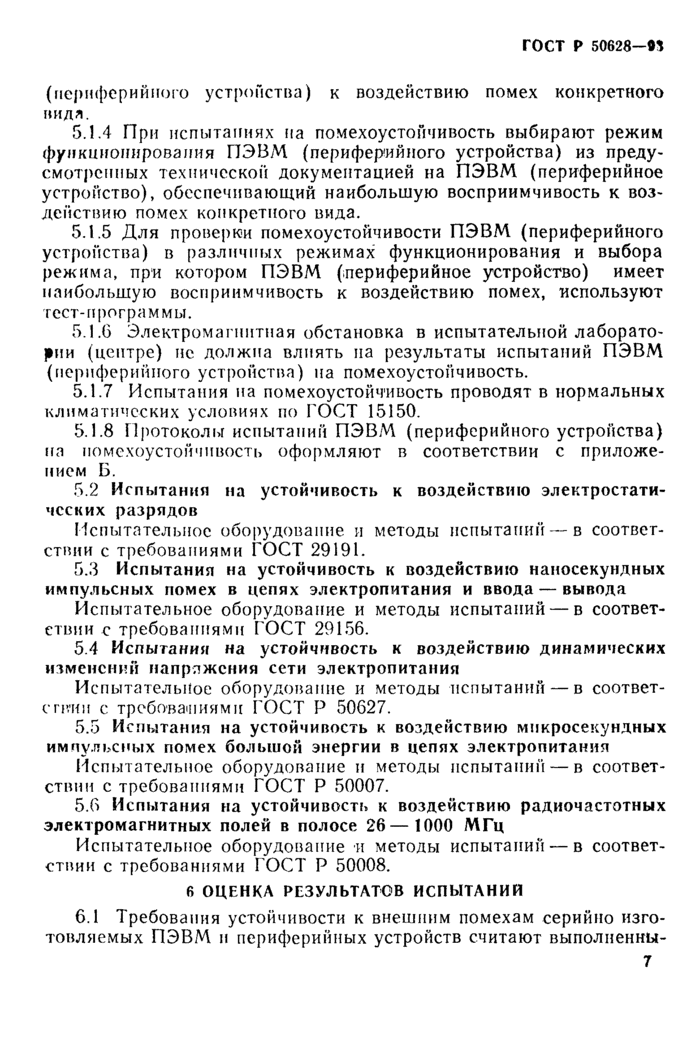

ГОСТ Р 50628-М

(периферийного устройства) к воздействию помех конкретного видя.

5.1.4 При испытаниях на помехоустойчивость выбирают режим функционирования ПЭВМ (периферийного устройства) из предусмотренных технической документацией на ПЭВМ (периферийное устройство), обеспечивающий наибольшую восприимчивость к воздействию помех конкретного вида.

5.1.5 Для проверки помехоустойчивости ПЭВМ (периферийного устройства) в различных режимах функционирования и выбора режима, при котором ПЭВМ (периферийное устройство) имеет наибольшую восприимчивость к воздействию помех, используют гест-программы.

5.1.6 Электромагнитная обстановка в испытательной лаборатории (центре) нс должна влиять на результаты испытаний ПЭВМ (периферийного устройства) на помехоустойчивость.

5.1.7 Испытания на помехоустойчивость проводят в нормальных климатических условиях по ГОСТ 15150.

5.1.8 Протоколы испытаний ПЭВМ (периферийного устройства) на помехоустойчивость оформляют в соответствии с приложением Б.

5.2 Испытания на устойчивость к воздействию электростатических разрядов

Испытательное оборудование и методы испытаний — в соответствии с требованиями ГОСТ 29191.

5.3 Испытания на устойчивость к воздействию наносекундных импульсных помех в цепях электропитания и ввода — вывода

Испытательное оборудование и методы испытаний — в соответствии с требованиями ГОСТ 29156.

5.4 Испытания на устойчивость к воздействию динамических изменений напряжения сети электропитания

Испытательное оборудование и методы испытаний — в соответствии с требованиями ГОСТ Р 50627.

5.5 Испытания на устойчивость к воздействию мнкросекундных импульсных помех большой энергии в цепях электропитания

Йспытательное оборудование и методы испытаний — в соответствии с требованиями ГОСТ Р 50007.

5.6 Испытания на устойчивость к воздействию радиочастотных электромагнитных полей в полосе 26— 1000 МГц

Испытательное оборудование и методы испытании — в соответствии с требованиями ГОСТ Р 50008.

6 ОЦЕНКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

6.1 Требования устойчивости к внешним помехам серийно изготовляемых ПЭВМ и периферийных устройств считают выполненны-
