ГОСТ Р 50602-93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРЕСЛА-КОЛЯСКИ
МАКСИМАЛЬНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ Издание официальное
БЗ 4—93/282
ГОССТАНДАРТ РОССИИ Москва
ГОСТ Р SftfiOS—S3
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским институтом машиностроении
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 10.) 1.93 Я» 230
3 В настоящем государственном стандарте полностью применен международный стандарт ИСО 71ЯЗ—85 «Кресла-каталки. Максимальные габаритные размеры»
4 ВВЕДЕН ВПЕРВЫЕ
(С) Издательство стандартов. 1994
Настоящий стандарт не может быть полностью или частично воспронте-ем, тиражирован и распространен без разрешения Госстандарта России
II

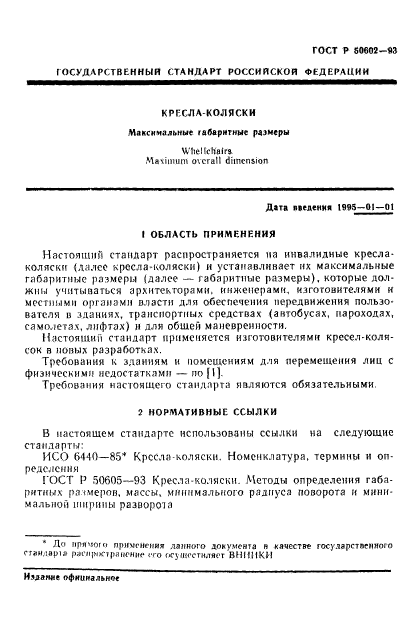

ГОСТ Р 50602—#3 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРЕСЛА-КОЛЯСКИ
Максимальные «аЯарнтные размеры
Wtiellchalrs Mavimuni overall dimension
Дата медеимя 1995-01—01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на инвалидные кресла-коляски (далее кресла-коляски) и устанавливает их максимальные габаритные размеры (далее — габаритные размеры), которые должны учитываться архитекторами, инженерами, изготовителями и местными органами власти для обеспечения передвижения пользователя и зданиях, транспортных средствах (автобусах, пароходах, самолетах, лифтах) и для обшей маневренности.
Настоящий стандарт применяется изготовителями кресел-колясок в новых разработках.
Требования к зданиям и помещениям для перемещения лиц с физическими недостатками — по|1].
Требования настоящего стандарта являются обязательными
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ИСО 6440—85* Кресла-коляски. Номенклатура, термины и определения
ГОСТ Р 50605-93 Кресла-коляски. Методы определения габаритных размеров, массы, минимального радиуса поворота и минимальной ширины разворота
До ирячого применения данного документа в качеств* государственного стам,sepia раен |их-?ря ней не «то «ушеетнияет ВНИИКН
И.гвапне официальное
ГОСТ Р 50002—Ю

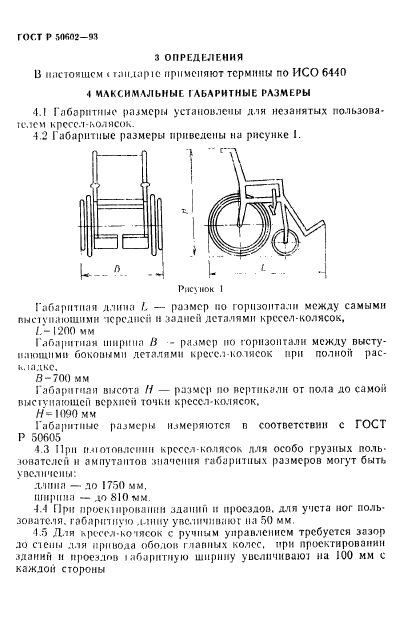

3 ОПРЕДЕЛЕНИЯ В настоящем с гаидарю применяют термины по ИСО 6440 •I МАКСИМАЛЬНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ
4.1 Габаритные размеры установлены для незанятых пользователем кресел-колясок.
4.2 Габаритные размеры приведены на рисунке I.
|
|
Рисунок I |
Габаритная длина L — размер по горизонтали между самыми пыстмюшимн чередией и задней деталями кресел-колясок,
/.*- 1200 мм
Габаритная ширина В — размер но горизонтали между выступающими бокоиыми деталями кресел-колясок при полной раскладке,
S-700 мм
Габаригнаи высота // — размер по вертикали от пола до самой выступающей верхней точки кресел-колясок.
Н-1090 мм
Габаритные размеры измеряются в соответствии с ГОСТ Р .30605
4.3 При н.<(отоплении кресел-колясок лля особо грузных пользователей и ампутаптов значения габаритных размеров могут быть увеличены:
длина — до 1750 мм.
ширина — до 810мм.
4.4 При нроекшровапнн зданий и проездов, для учета ног поль* зователя. габаритную длину увеличииамг на 50 мм.
1.5 Для кресел*кочясок с ручным управлением требуется зазор ло стены для привода оболов главных колес, при проектировании зданий и проездов мбарнтную ширину увеличиваю? на 100 мм с каждой стороны
ГОСТ Р 50602-93
ПРИЛОЖЕНИЕ А (информационное)
Библиография
Типовая инструкция по обеспечению передвижения инвалидов, пользующихся хрсолами-колясками. в проектах общественных .«даниЙ, планировки и ja-стройки населенных мест
гост р нот—93
УДК 615.47Я.3.001 33:006 354 Р23
Ключсныс слова: кресла-коляскн. пользователи, размеры, максимальные габаритные
ОКСТУ 9403
