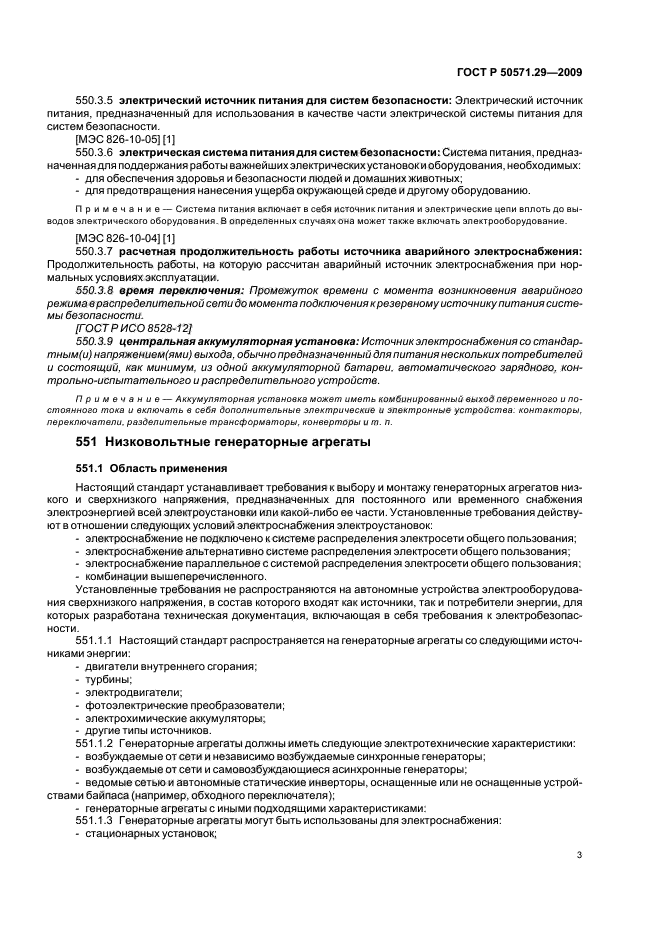

Страница 2

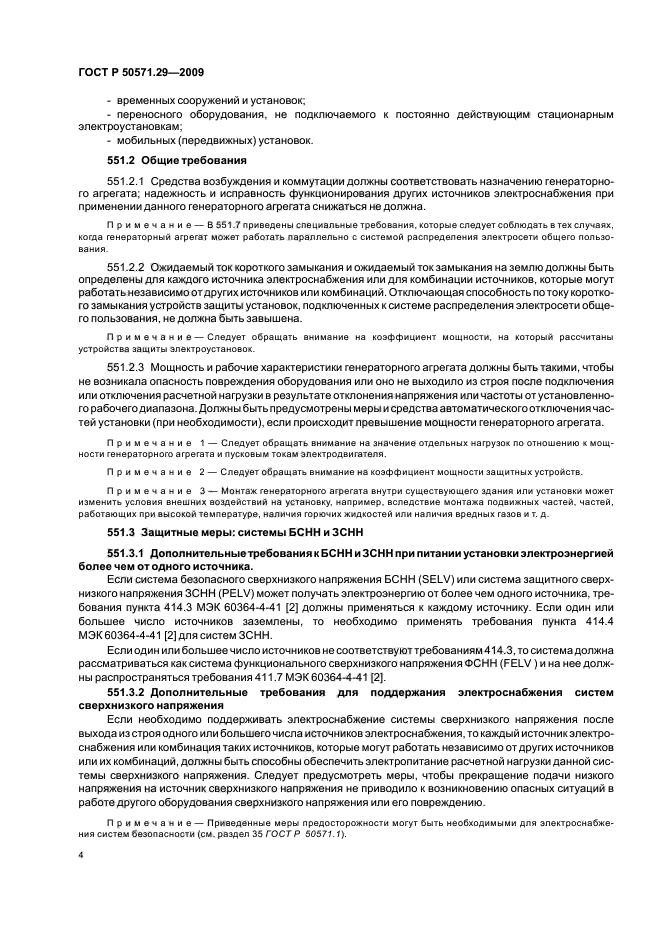

Страница 3

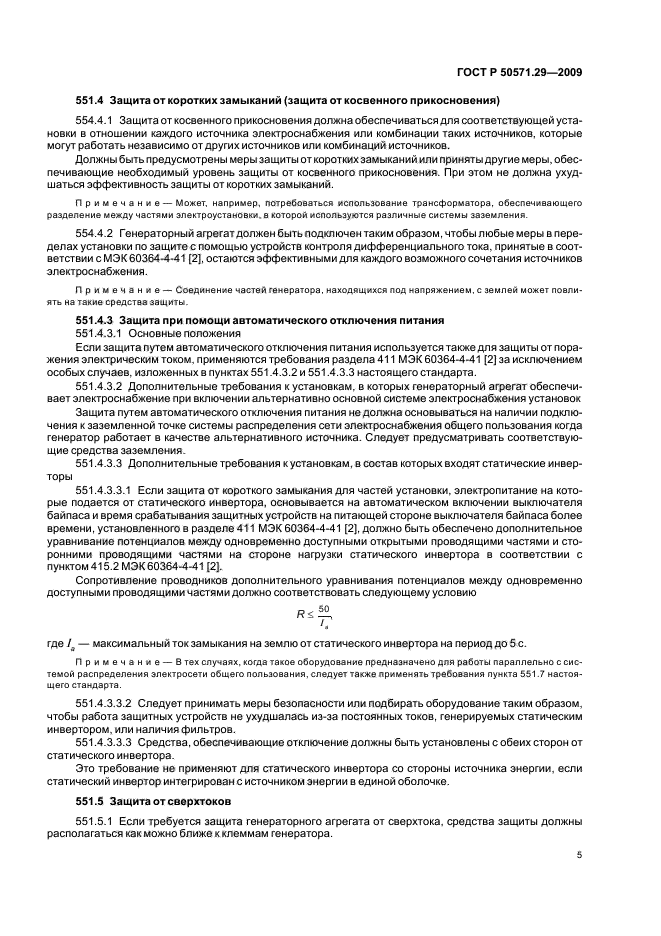

Страница 4

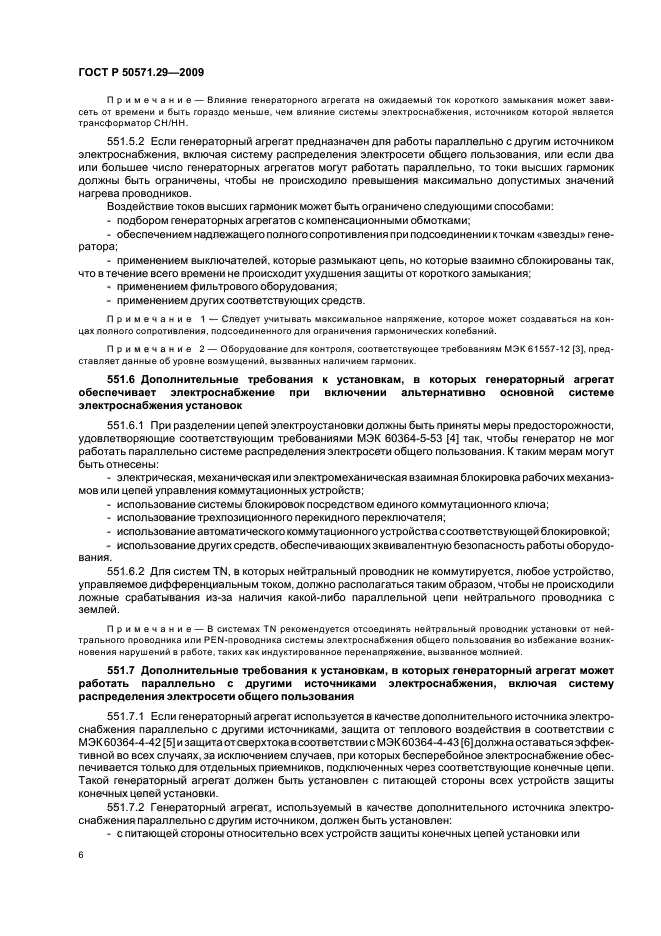

Страница 5

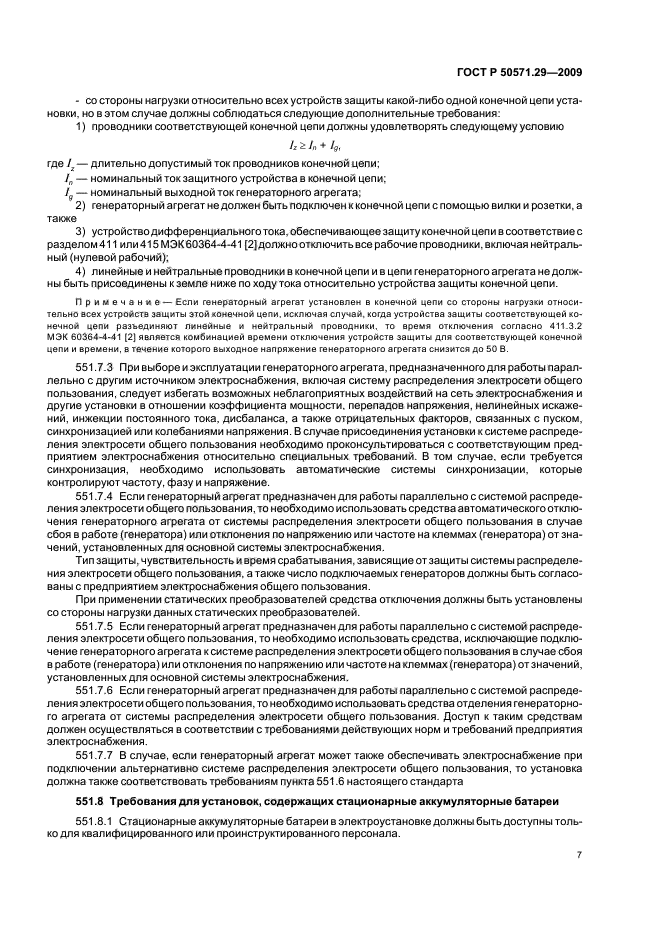

Страница 6

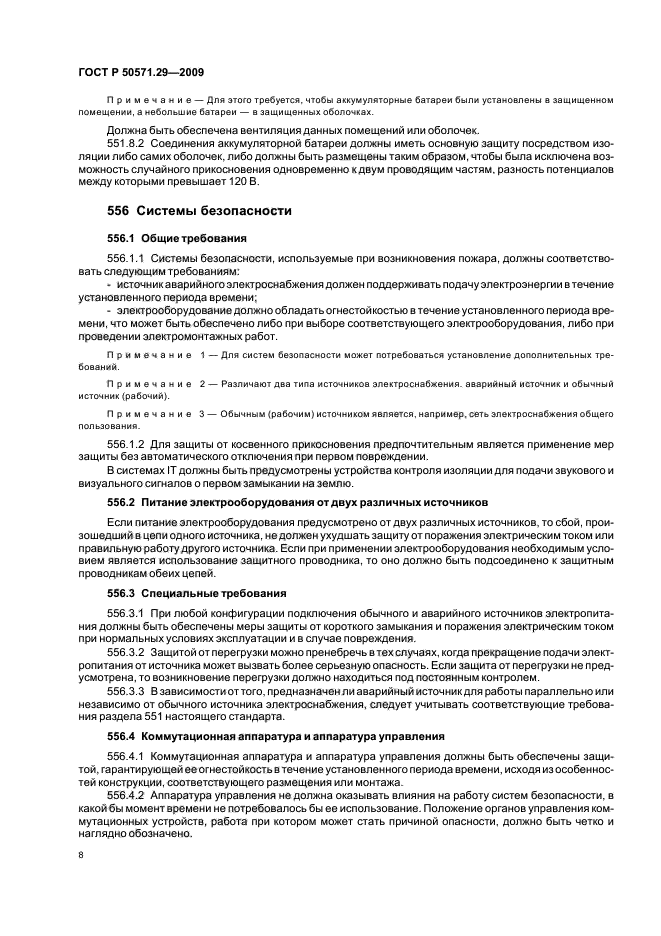

Страница 7

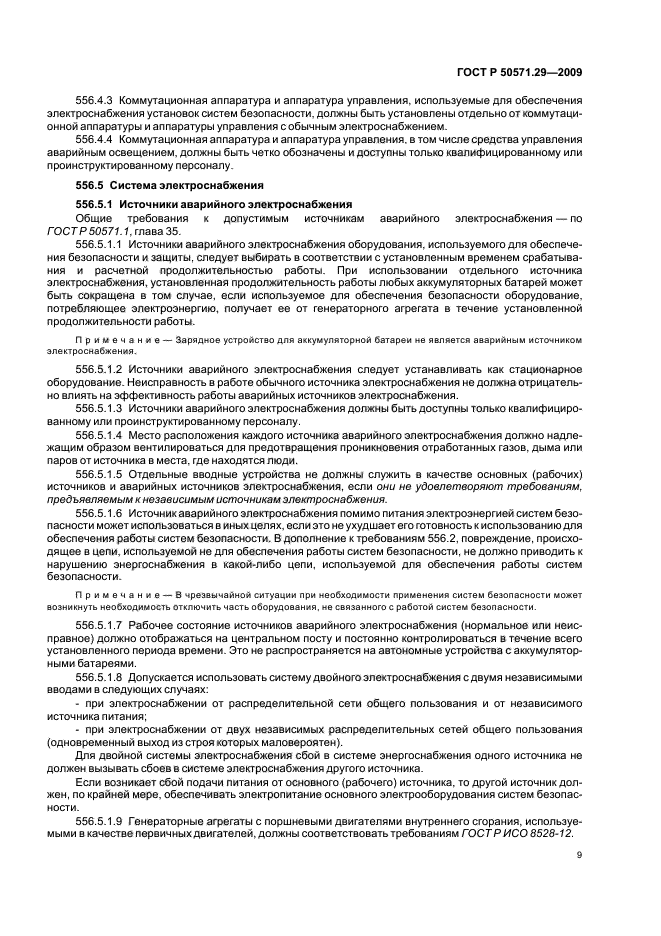

Страница 8

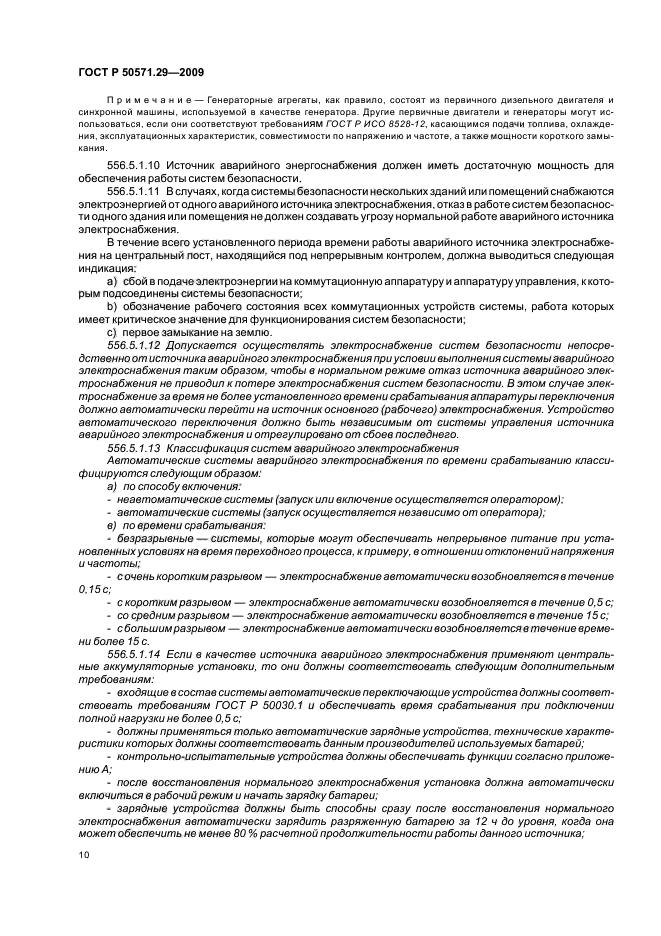

Страница 9

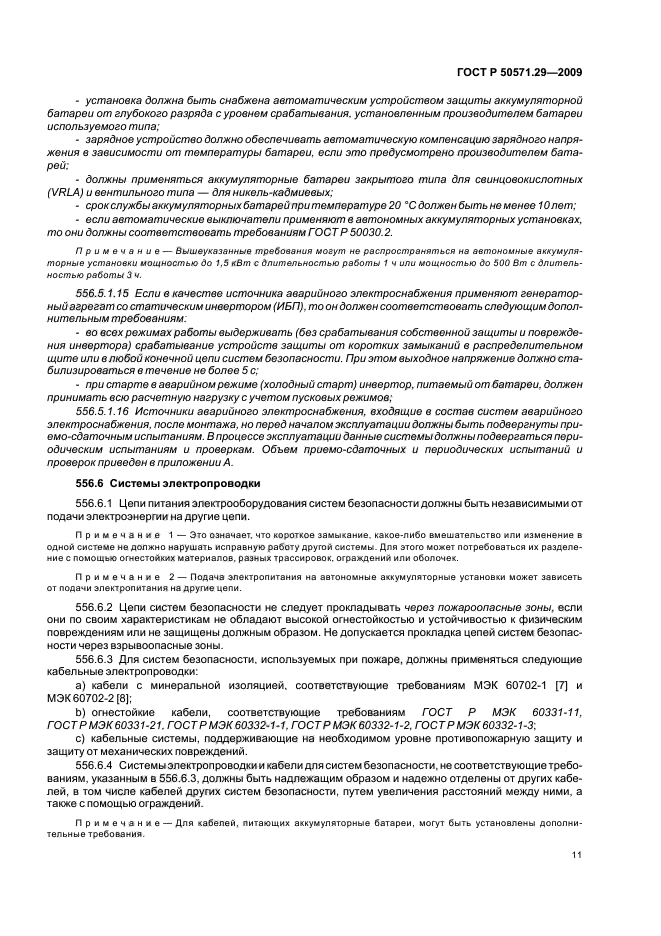

Страница 10

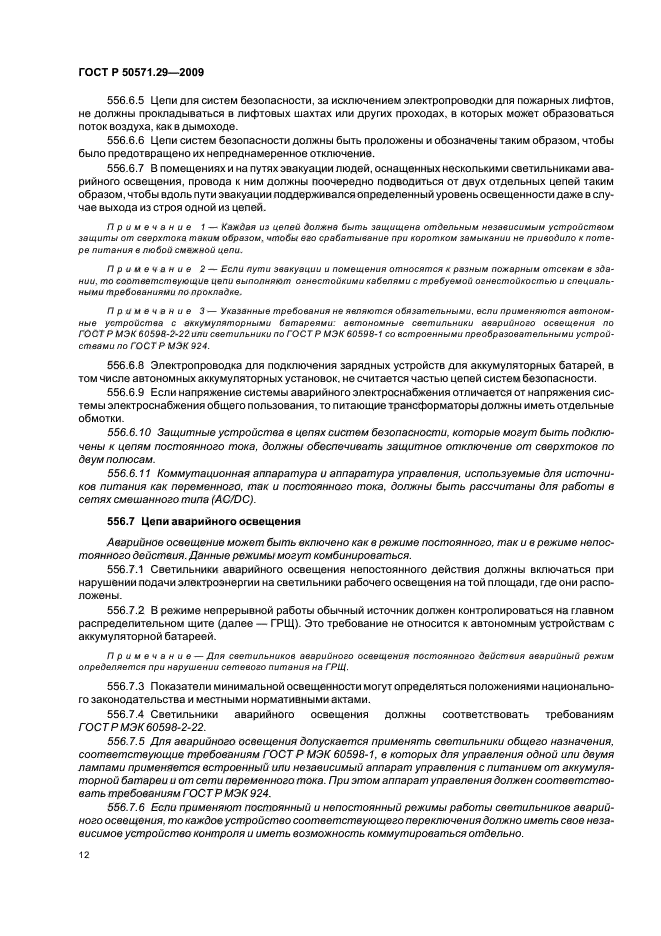

Страница 11
Страница 12

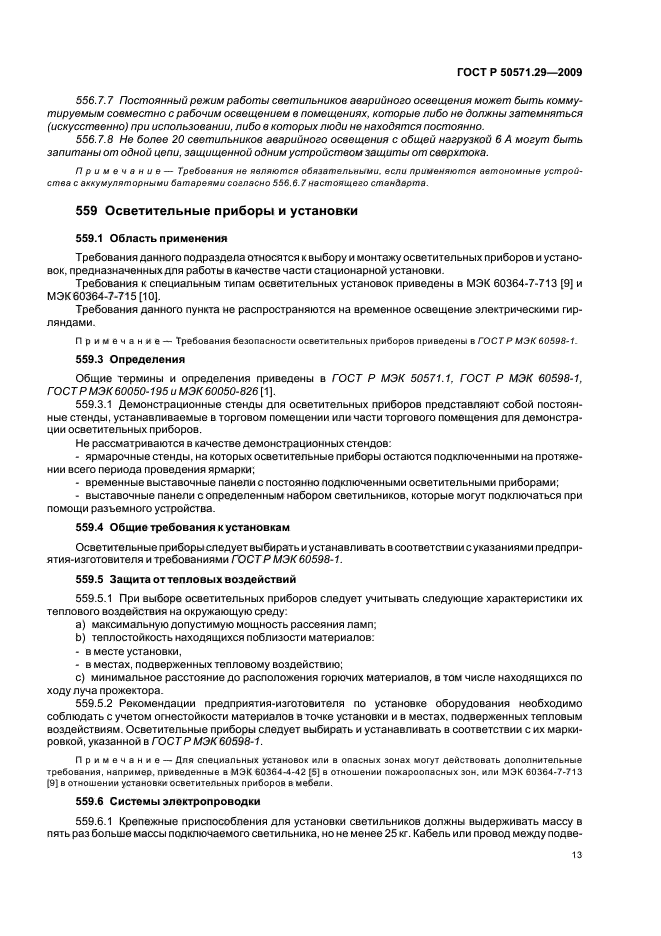

Страница 13

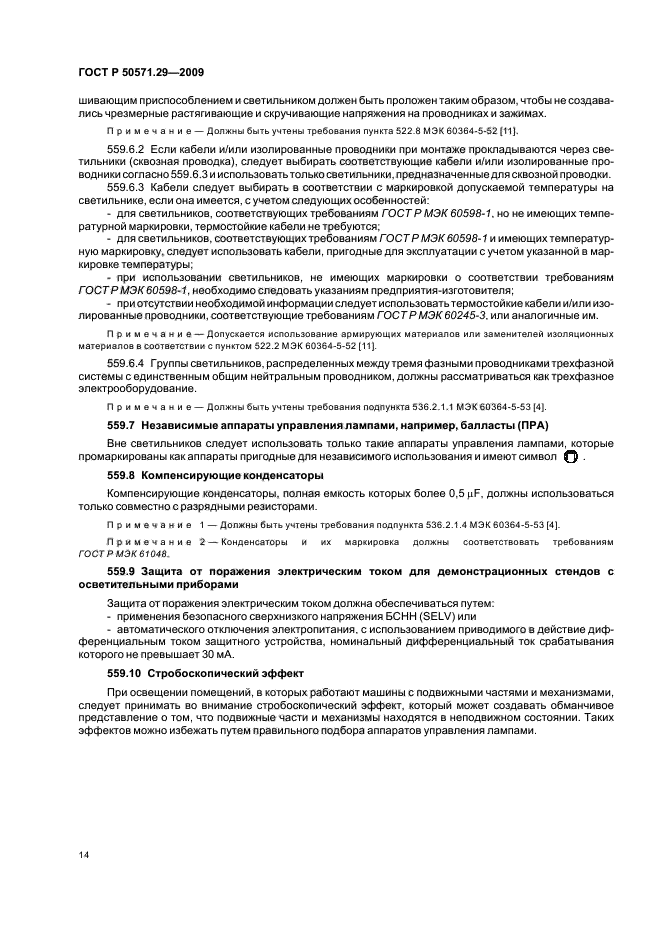

Страница 14

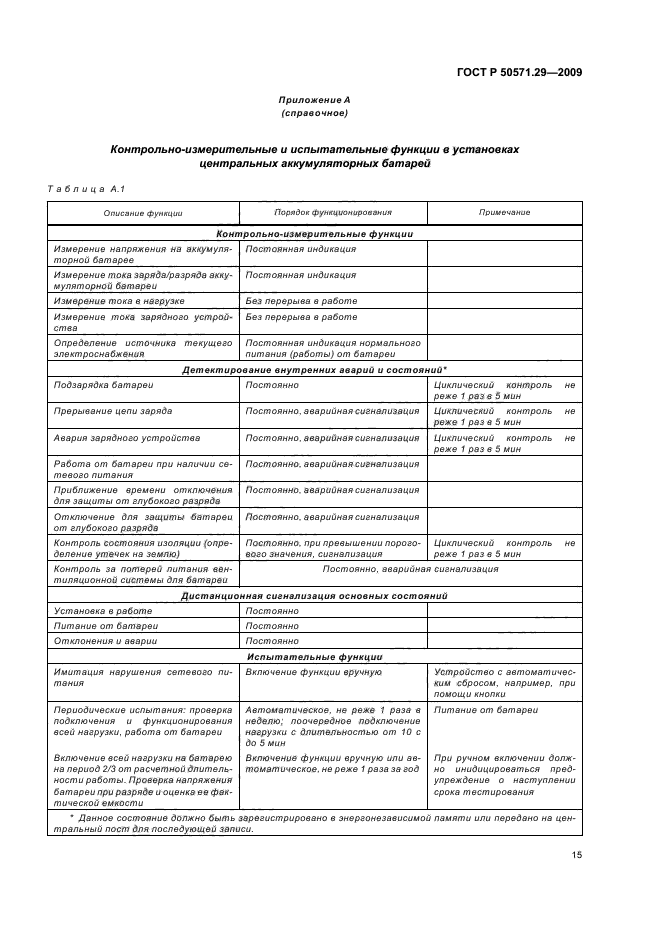

Страница 15

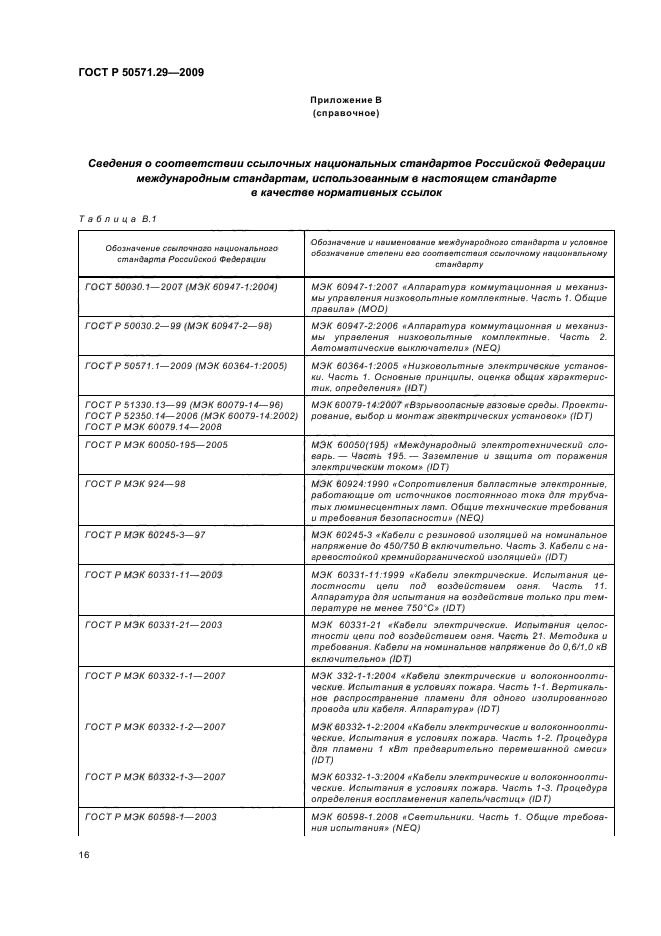

Страница 16

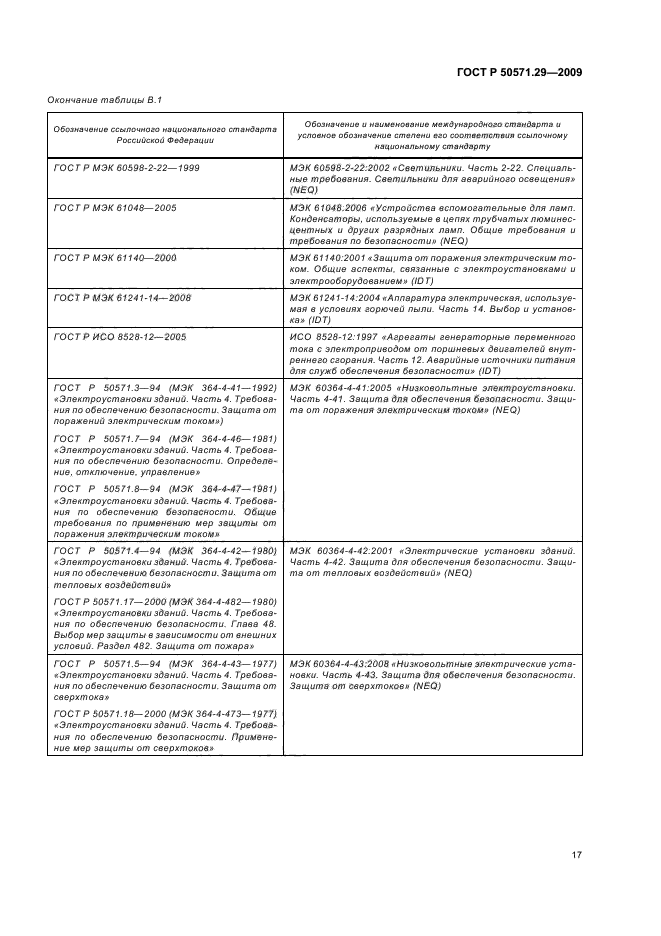

Страница 17
Страница 18
Страница 19
Страница 20
Страница 21
Страница 22

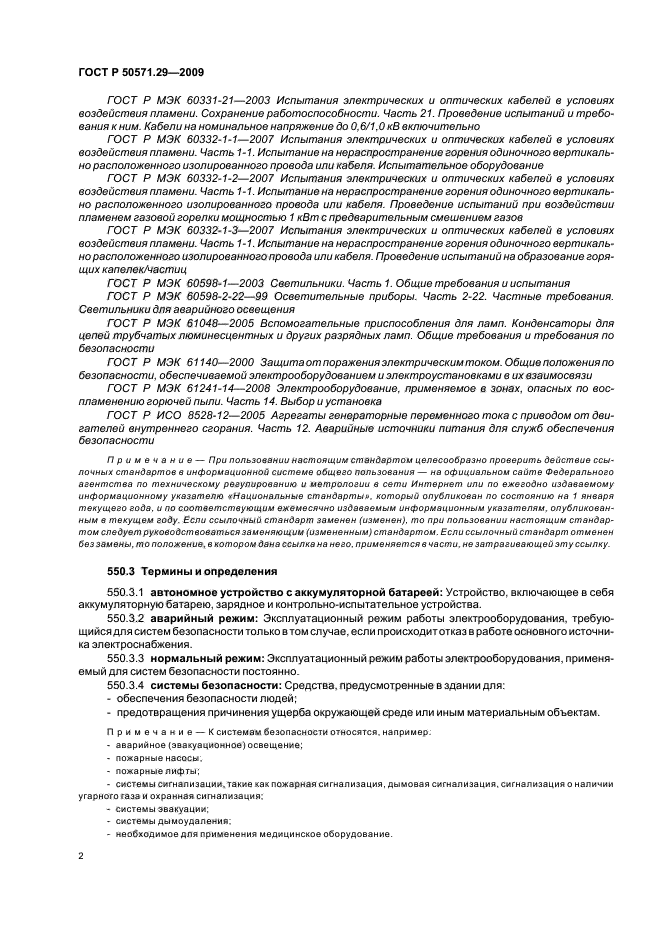

Страница 23

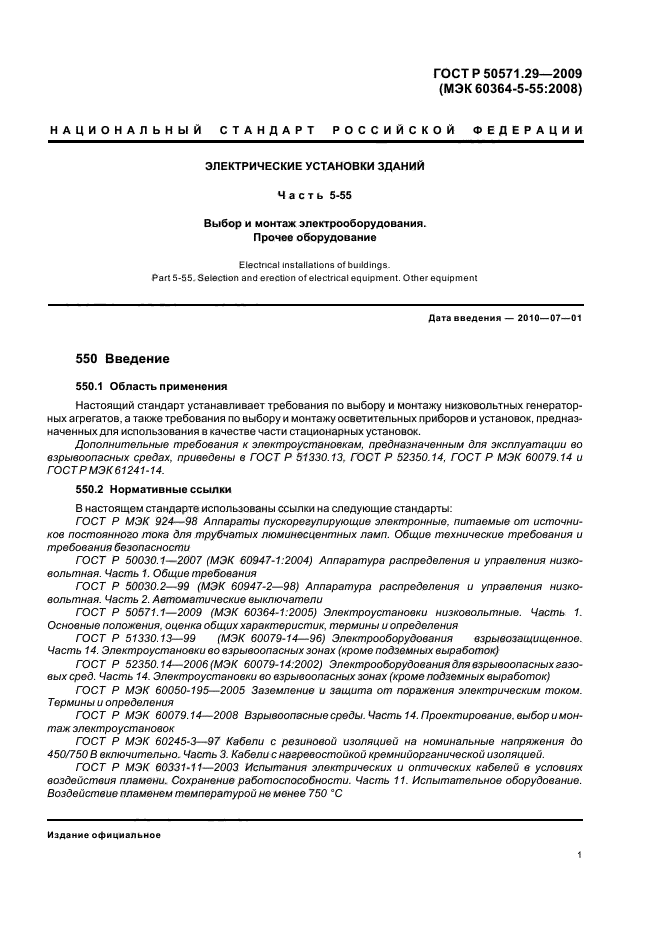

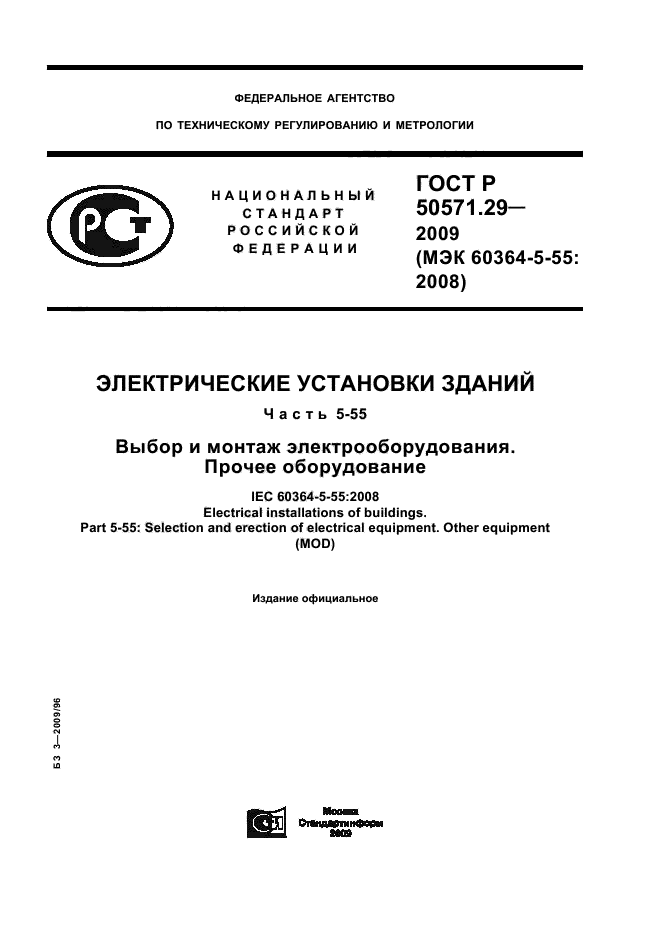

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
ГОСТР 50571.29—
2009 (МЭК 60364-5-55: 2008) |
ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ ЗДАНИЙ
Часть 5-55
Выбор и монтаж электрооборудования. Прочее оборудование
IEC 60364-5-55:2008 Electrical installations of buildings.
Part 5-55: Selection and erection of electrical equipment. Other equipment
(MOO)
Издание официальное
I
5
§

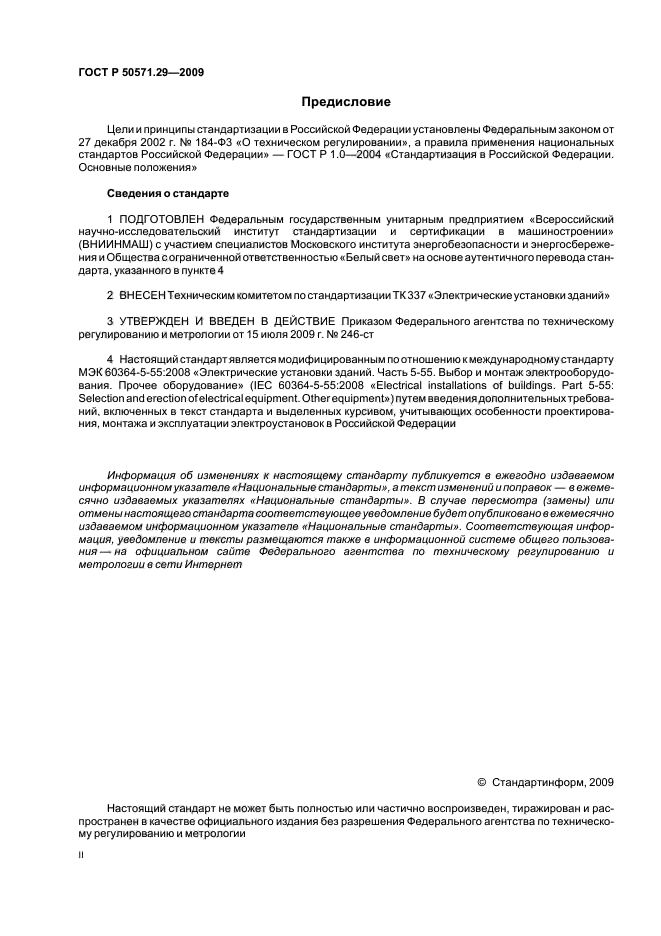

J> CO Ifl ГОСТ Р 50571.29-2009 Предисловие Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации» — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Сведения о стандарте 1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) с участием специалистов Московского института энергобезопасности и энергосбережения и Общества с ограниченной ответственностью «Белый свет» на основе аутентичного перевода стандарта. указанного в пункте 4 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 «Электрическиеустановки зданий» 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регупированию и метрологии от 15 июля 2009 г. № 246-ст 4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60364-5-55:2008 «Эпектрические установки зданий. Часть 5-55. Выбор и монтаж электрооборудования. Прочее оборудование» (IEC 60364-5-55:2008 «Electrical installations of buildings. Part 5-55: Selection and erection of electrical equipment. Other equipment») путем введения дополнительных требований. включенных в текст стандарта и выделенных курсивом, учитывающих особенности проектирования. монтажа и эксплуатации электроустановок в Российской Федерации Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст измонений и поправок — в ежемесячно издаваемых указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация. уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет © Стандартинформ. 2009 Настоящий стандарт не может быть попностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регупированию и метрологии ГОСТ Р 50571.29-2009 Содержание 550 Введение………………………………………………..1 550.1 Область применения………………………………………1 550.2 Нормативные ссылки………………………………………1 550.3 Термины и определения…………………………………….2 551 Низковольтные генераторные агрегаты……………………………….3 551.1 Область применения………………………………………3 551.2 Общие требования……………………………………….4 551.3 Защитные меры: системы БСНН и ЗСНН…………………………..4 551.4 Защита от коротких замыканий (защита от косвенного прикосновения)………….5 551.5 Защита от саерхтоков ……………………………………..5 551.6 Дополнительные требования к установкам, в которых генераторный агрегат обеспечивает электроснабжение при включении альтернативно основной системе электроснабжения установок ……………………………………………………6 551.7 Дополнительные требования к установкам, в которых генераторный агрегат может рабо тать параллельно с другими источниками электроснабжения, включая систему распределения электросети общего пользования…………………………………..6 556 Системы безопасности…………………………………………8 559 Осветительные приборы и установки………………………………..13 Приложение А (справочное) Контрольно-измерительные и испытательные функции в установках центральных аккумуляторных батарей…………………………15 Приложение В (справочное) Сведения о соответствии ссылочных национальных стандартов Российской Федерации международным стандартам, использованным в настоящем стандарте в качестве нормативных ссылок………………………16 in ГОСТ Р 50571.29-2009 (МЭК 60364-5-55:2008) НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ ЗДАНИЙ Часть 5-55 Выбор и монтаж электрооборудования. Прочее оборудование Electrical installations of buildings. Part 5-55. Selection and erection of electrical equipment. Other equipment Дата введения — 2010—07—01 550 Введение 550.1 Область применения Настоящий стандарт устанавливает требования по выбору и монтажу низковольтных генераторных агрегатов, а также требования по выбору и монтажу осветительных приборов и установок, предназначенных для использования в качестве части стационарных установок. Дополнительные требования к электроустановкам, предназначенным для эксплуатации во взрывоопасных средах, приведены в ГОСТ Р 51330.13. ГОСТ Р 52350.14. ГОСТ Р МЭК 60079.14 и ГОСТ Р МЭК 61241 -14. 550.2 Нормативные ссылки В настоящем стандарте использованы ссылки на следующие стандарты: ГОСТ Р МЭК 924-98 Аппараты пускорегулирующие электронные, питаемые от источников постоянного тока для трубчатых люминесцентных ламп. Общие технические требования и требования безопасности ГОСТ Р 50030.1-2007 (МЭК 60947-1:2004) Аппаратура распределения и управления низковольтная. Часть 1. Общие требования ГОСТ Р 50030.2-99 (МЭК 60947-2—98) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели ГОСТ Р 50571.1-2009 (МЭК 60364-1:2005) Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения ГОСТ Р 51330.13-99 (МЭК 60079-14—96) Электрооборудования взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок) ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002) Электрооборудования для взрывоопасных газовых сред. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок) ГОСТ Р МЭК 60050-795—2005 Заземление и защита от поражения электрическим током. Термины и определения ГОСТ Р МЭК 60079.14-2008 Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок ГОСТ Р МЭК 60245-3—97 Каболи с резиновой изоляцией на номинальные напряжения до 450/750 В включительно. Часть 3. Кабели с нагревостойкой кремнийорганической изоляцией. ГОСТ Р МЭК 60331-11-2003 Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 11. Испытательное оборудование. Воздействие пламенем температурой не менее 750 °С Издание официальное 1 ГОСТ Р 50571.29-2009 ГОСТ Р МЭК 60331-21-2003 Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 21. Проведение испытаний и требования к ним. Кабели на номинальное напряжение до 0,6/1.0 кВ включительно ГОСТ Р МЭК 60332-1-1-2007 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Испытательное оборудование ГОСТ Р МЭК 60332-1-2-2007 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытаний при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов ГОСТ Р МЭК 60332-1-3-2007 Испытания эпектрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытаний на образование горящих капелек/частиц ГОСТ Р МЭК 60598-1-2003 Светильники. Часть 1. Общие требования и испытания ГОСТ Р МЭК 60598-2-22-99 Осветительные приборы. Часть 2-22. Частные требования. Светильники для аварийного освещения ГОСТ Р МЭК 61048-2005 Вспомогательные приспособления для ламп. Конденсаторы для цепей трубчатых люминесцентных и других разрядных ламп. Общие требования и требования по безопасности ГОСТ Р МЭК 61140-2000 Защита от поражения электрическим током. Общие положения по безопасности, обеспечиваемой электрооборудованием и электроустановками в их взаимосвязи ГОСТ Р МЭК 61241-14-2008 Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 14. Выбор и установка ГОСТ Р ИСО 8528-12-2005 Агрегаты генераторные переменного тока с приводом от двигателей внутреннего сгорания. Часть 12. Аварийные источники питания для служб обеспечения безопасности Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю *Национальные стандартым. который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. 550.3 Термины и определения 550.3.1 автономное устройство с аккумуляторной батареей: Устройство, включающее в себя аккумуляторную батарею, зарядное и контрольно-испытательное устройства. 550.3.2 аварийный режим: Эксплуатационный режим работы электрооборудования, требующийся для систем безопасности только в том случае, если происходитотказ в работе основного источника электроснабжения. 550.3.3 нормальный режим: Эксплуатационный режим работы электрооборудования, применяемый для систем безопасности постоянно. 550.3.4 системы безопасности: Средства, предусмотренные в здании для: — обеспечения безопасности пюдей; — предотвращения причинения ущерба окружающей среде ипи иным материапьным объектам. Примечание — К системам безопасности относятся, например: — аварийное (эвакуационное) освещение; — пожарные насосы. — пожарные лифты; — системы сигнализации, такие как пожарная сигнализация, дымовая сигнализация, сигнализация о наличии угарного газа и охранная сигнализация: — системы эвакуации; — системы дымоудаления: — необходимое для применения медицинское оборудование. 2 ГОСТ Р 50571.29-2009 550.3.5 электрический источник питания для систем безопасности: Электрический источник питания, предназначенный для использования в качестве части электрической системы питания для систем безопасности. [МЭС 826-10-05] (1] 550.3.6 электрическая система питания для систем безопасности: Система питания, предназначенная для поддержания работы важнейших электрических установоки оборудования, необходимых: — для обеспечения здоровья и безопасности людей и домашних животных; — для предотвращения нанесения ущерба окружающей среде и другому оборудованию. Примечание — Система питания включает в себя источник питания и электрические цепи вплоть до выводов электрического оборудования. В определенных случаях она может также включать электрооборудование. [МЭС 826-10-04] [1] 550.3.7 расчетная продолжительность работы источника аварийного электроснабжения: Продолжительность работы, на которую рассчитан аварийный источник электроснабжения при нормальных условиях эксплуатации. 550.3.8 время переключения: Промежуток времени с момента возникновения аварийного режима в распределительной сети до момента подключения крезервьюму источнику питания системы безопасности. [ГОСТ РИСО 8528-12J 550.3.9 центральная аккумуляторная установка: Источник электроснабжения со стандартным(и) напряжвнием(ями) выхода, обычно предназначенный для литания нескольких потребителей и состоящий, как минимум, из одной аккумуляторной батареи, автоматического зарядного, кон-тролыю-ислытательного и распределительного устройств. Примечание — Аккумуляторная установка может иметь комбинированный выход переменного и постоянного тока и включать в себя дополнительные электрические и электронные устройства, контакторы, переключатели, разделительные трансформаторы, конверторы и т. п. 551 Низковольтные генераторные агрегаты 551.1 Область применения Настоящий стандарт устанавливает требования к выбору и монтажу генераторных агрегатов низкого и сверхнизкого напряжения, предназначенных для постоянного или временного снабжения электроэнергией всей электроустановки или какой-либо ее части. Установленные требования действуют в отношении следующих условий электроснабжения электроустановок: — электроснабжение не подключено к системе распределения электросети общего пользования; — электроснабжение альтернативно системе распределения электросети общего пользования; — электроснабжение параллельное с системой распределения электросети общего пользования; — комбинации вышеперечисленного. Установленные требования не распространяются на автономные устройства электрооборудования сверхнизкого напряжения, в состав которого входят как источники, так и потребители энергии, для которых разработана техническая документация, включающая в себя требования к электробезопасности. 551.1.1 Настоящий стандарт распространяется на генераторные агрегаты со следующими источниками энергии: — двигатели внутреннего сгорания: — турбины; — электродвигатели; — фотоэлектрические преобразователи; — электрохимические аккумуляторы, — другие типы источников. 551.1.2 Генераторные агрегаты должны иметь следующие электротехнические характеристики: — возбуждаемые от сети и независимо возбуждаемые синхронные генераторы; — возбуждаемые от сети и самовозбуждающиеся асинхронные генераторы: — ведомые сетью и автономные статические инверторы, оснащенные или не оснащенные устройствами байпаса (например, обходного переключателя); — генераторные агрегаты с иными подходящими характеристиками: 551.1.3 Г енераторные агрегаты могут быть использованы для электроснабжения: — стационарных установок; 3 ГОСТ Р 50571.29-2009 — временных сооружений и установок; — переносного оборудования, не подключаемого к постоянно действующим стационарным электроустановкам; — мобильных (передвижных) установок. 551.2 Общие требования 551.2.1 Средства возбуждения и коммутации должны соответствовать назначению генераторного агрегата; надежность и исправность функционирования других источников электроснабжения при применении данного генераторного агрегата снижаться не должна. Примечание — В 5S1.7 приведены специальные требования, которые следует соблюдать в тех случаях, когда генераторный агрегат может работать параллельно с системой распределения электросети общего пользования. 551.2.2 Ожидаемый ток короткого замыкания и ожидаемый ток замыкания на землю должны быть опредепены для каждого источника электроснабжения или для комбинации источников, которые могут работать независимо от других источников или комбинаций. Отключающая способность по току короткого замыкания устройств защиты установок, подключенных к системе распределения электросети общего пользования, не должна быть завышена. П р и м е ч а н и е — Следует обращать внимание на коэффициент мощности, на который рассчитаны устройства защиты электроустановок. 551.2.3 Мощность и рабочие характеристики генераторного агрегата допжны быть такими, чтобы не возникала опасность повреждения оборудования или оно не выходило из строя после подключения или отключения расчетной нагрузки в результате отклонения напряжения или частоты от установленного рабочего диапазона. Должны быть предусмотрены меры и средства автоматического отключения частей установки (при необходимости), если происходит превышение мощности генераторного агрегата. Примечание 1 — Следует обращать внимание на значение отдельных нагрузок по отношению к мощности генераторного агрегата и пусковым токам электродвигателя. Примечание 2 — Следует обращать внимание на коэффициент мощности защитных устройств. Примечание 3 — Монтаж генераторного агрегата внутри существующего здания или установки может изменить условия внешних воздействий на установку, например, вследствие монтажа подвижных частей, частей, работающих при высокой температуре, наличия горючих жидкостей или наличия вредных газов и т. д. 551.3 Защитные меры: системы БСНН и ЗСНН 551.3.1 Дополнительные требования к БСНН и ЗСНН при питании установки электроэнергией более чем от одного источника. Если система безопасного сверхнизкого напряжения БСНН (SELV) ипи система защитного сверхнизкого напряжения ЗСНН (PELV) может получать электроэнергию от более чем одного источника, требования пункта 414.3 МЭК 60364-4-41 [2] должны применяться к каждому источнику. Если один или большее число источников заземлены, то необходимо применять требования пункта 414.4 МЭК 60364-4-41 [2] для систем ЗСНН. Если один или большее число источников не соответствуют требованиям 414.3, то система должна рассматриваться как система функционального сверхнизкого напряжения ФСНН (FELV) и на нее допжны распространяться требования 411.7 МЭК 60364-4-41 (2). 551.3.2 Дополнительные требования для поддержания электроснабжения систем сверхнизкого напряжения Если необходимо поддерживать эпектроснабжение системы сверхнизкого напряжения поспе выхода из строя одного или большего числа источников электроснабжения, то каждый источник электроснабжения или комбинация таких источников, которые могут работать независимо от других источников или их комбинаций, должны быть способны обеспечить эпектропитание расчетной нагрузки данной системы сверхнизкого напряжения. Спедувт предусмотреть меры, чтобы прекращение подачи низкого напряжения на источник сверхнизкого напряжения не приводило к возникновению опасных ситуаций в работе другого оборудования сверхнизкого напряжения ипи его повреждению. Примечание — Приведенные меры предосторожности могут быть необходимыми для электроснабжения систем безопасности (см. раздел 35 ГОСТ Р 50571.1). 4 ГОСТ Р 50571.29-2009 551.4 Защита от коротких замыканий (защита от косвенного прикосновения) 554.4.1 Защита от косвенного прикосновения должна обеспечиваться для соответствующей установки в отношении каждого источника электроснабжения или комбинации таких источников, которые могут работать независимо от других источников или комбинаций источников. Должны быть предусмотрены меры защиты от коротких замыканий или приняты другие меры, обеспечивающие необходимый уровень защиты от косвенного прикосновения. При этом не должна ухудшаться эффективность защиты от коротких замыканий. Примечание — Может, например, потребоваться использование трансформатора, обеспечивающего разделение между частями электроустановки, в которой используются различные системы заземления. 554.4.2 Г енераторный агрегат должен быть подключен таким образом, чтобы любые меры в переделах установки по защите с помощью устройств контроля дифференциального тока, принятые в соответствии с МЭК 60364-4-41 [2], остаются эффективными для каждого возможного сочетания источников электроснабжения. Примечание — Соединение частей генератора, находящихся под напряжением, с землей может повлиять на такие средства защиты. 551.4.3 Защита при помощи автоматического отключения питания 551.4.3.1 Основные положения Если защита путем автоматического отключения питания испопьзуется также для защиты от поражения электрическим током, применяются требования раздела 411 МЭК 60364-4-41 [2] за исключением особых случаев, изложенных в пунктах 551.4.3.2 и 551.4.3.3 настоящего стандарта. 551.4.3.2 Дополнительные требования к установкам, в которых генераторный агрегат обеспечивает электроснабжение при включении альтернативно основной системе электроснабжения установок Защита путем автоматического отключения питания не должна основываться на наличии подключения к заземленной точке системы распределения сети электроснабжения общего пользования когда генератор работает в качестве альтернативного источника. Следует предусматривать соответствующие средства заземления. 551.4.3.3 Дополнительные требования к установкам, в состав которых входят статические инверторы 551.4.3.3.1 Если защита от короткого замыкания для частей установки, электропитание на которые подается от статического инвертора, основывается на автоматическом включении выключателя байпаса и время срабатывания защитных устройств на питающей стороне выключателя байпаса более времени, установленного в разделе 411 МЭК 60364-4-41 [2]. должно быть обеспечено дополнительное уравнивание потенциалов между одновременно доступными открытыми проводящими частями и сторонними проводящими частями на стороне нагрузки статического инвертора в соответствии с пунктом 415.2 МЭК 60364-4-41 [2]. Сопротивление проводников дополнительного уравнивания потенциалов между одновременно доступными проводящими частями должно соответствовать следующему условию где !з — максимальный ток замыкания на землю от статического инвертора на период до 5 с. Примечание — В тех случвях, когда такое оборудование предназначено для работы параппепьно с системой распределения эпектросети общего пользования, следует также применять требования пункта 551.7 настоящего стандарта. 551.4.3.3.2 Следует принимать меры безопасности или подбирать оборудование таким образом, чтобы работа защитных устройств не ухудшалась из-за постоянных токов, генерируемых статическим инвертором, ипи наличия фильтров. 551.4 3.3.3 Средства, обеспечивающие отключение должны быть установлены с обеих сторон от статического инвертора. Это требование не применяют для статического инвертора со стороны источника энергии, если статический инвертор интегрирован с источником энергии в единой оболочке. 551.5 Защита от сверхтоков 551.5.1 Если требуется защита генераторного агрегата от сверхтока, средства защиты должны располагаться как можно ближе к клеммам генератора. 5 ГОСТ Р 50571.29-2009 Примечание — Влияние генераторного агрегата на ожидаемый ток короткого замыкания может зависеть от времени и быть гораздо меньше, чем влияние системы электроснабжения, источником которой является трансформатор СН/НН. 551.5.2 Если генераторный агрегат предназначен для работы параллельно с другим источником электроснабжения, включая систему распределения электросети общего пользования, или если два или большее число генераторных агрегатов могут работать параллельно, то токи высших гармоник должны быть ограничены, чтобы не происходило превышения максимально допустимых значений нагрева проводников. Воздействие токов высших гармоник может быть ограничено следующими способами: — подбором генераторных агрегатов с компенсационными обмотками; — обеспечением надлежащего полного сопротивления при подсоединении к точкам «звезды» генератора; — применением выключателей, которые размыкают цепь, но которые взаимно сблокированы так, что в течение всего времени не происходит ухудшения защиты от короткого замыкания: — применением фильтрового оборудования, — применением других соответствующих средств. Примечание 1— Следует учитывать максимальное напряжение, которое может создаваться на концах полного сопротивления. подсоединенного для ограничения гармонических колебаний. Примечание 2 — Оборудование для контроля, соответствующее требованиям МЭК 61557-12 [3]. представляет данные об уровне возмущений, вызванных наличием гармоник. 551.6 Дополнительные требования к установкам, в которых генераторный агрегат обеспечивает электроснабжение при включении альтернативно основной системе электроснабжения установок 551.6.1 При разделении цепей электроустановки должны быть приняты меры предосторожности, удовлетворяющие соответствующим требованиями МЭК 60364-5-53 (4] так, чтобы генератор не мог работать параллельно системе распределения электросети общего пользования. К таким мерам могут быть отнесены: — электрическая, механическая или электромеханическая взаимная блокировка рабочих механизмов или цепей управления коммутационных устройств; — использование системы блокировок посредством единого коммутационного ключа; — использование трехпозиционного перекидного переключателя; — использование автоматического коммутационного устройства с соответствующей блокировкой; — использование других средств, обеспечивающих эквивалентную безопасность работы оборудования. 551.6.2 Для систем TN, в которых нейтральный проводник не коммутируется, любое устройство, управляемое дифференциальным током, должно располагаться таким образом, чтобы не происходили ложные срабатывания из-за наличия какой-либо параллельной цепи нейтрального проводника с землей. Примечание — В системах TN рекомендуется отсоединять нейтральный проводник установки от ней-трапьного проводника или PEN-проводника системы электроснабжения общего пользования во избежание возникновения нарушений в работе, таких как индуктированное перенапряжение, вызванное молнией. 551.7 Дополнительные требования к установкам, в которых генераторный агрегат может работать параллельно с другими источниками электроснабжения, включая систему распределения электросети общего пользования 551.7.1 Если генераторный агрегат используется в качестве дополнительного источника электроснабжения параллельно с другими источниками, защита от теплового воздействия в соответствии с МЭК 60364-4-42 [5] и защита от сверхтока в соответствии с МЭК 60364-4-43 [6] должна оставаться эффек-тивной во всех случаях, за исключением случаев, при которых бесперебойное электроснабжение обеспечивается только для отдельных приемников, подключенных через соответствующие конечные цепи. Такой генераторный агрегат должен быть установлен с питающей стороны всех устройств защиты конечных цепей установки. 551.7.2 Генераторный агрегат, используемый в качестве дополнительного источника электроснабжения параллельно с другим источником, должен быть установлен: — с питающей стороны относительно всех устройств защиты конечных цепей установки или 6 ГОСТ Р 50571.29-2009 — со стороны нагрузки относительно всех устройств защиты какой-либо одной конечной цепи установки. но в этом случае должны соблюдаться следующие дополнительные требования: 1) проводники соответствующей конечной цепи должны удовлетворять следующему условию Л й /п * 1д, где 1г — длительно допустимый ток проводников конечной цепи; /„ — номинальный ток защитного устройства в конечной цепи: /д — номинальный выходной ток генераторного агрегата; 2) генераторный агрегат не должен быть подключен к конечной цепи с помощью вилки и розетки, а также 3) устройство дифференциального тока, обеспечивающее защиту конечной цепи в соответствие с разделом 411 или415 МЭК60364-4-41 [2] должно отключить все рабочие проводники, включая нейтральный (нулевой рабочий); 4) линейные и нейтральные проводники в конечной цепи и в цепи генераторного агрегата не должны быть присоединены к земле ниже по ходу тока относительно устройства защиты конечной цепи. Примечание — Если генераторный агрегат установлен в конечной цепи со стороны нагрузки относительно всех устройств защиты этой конечной цепи, исключая случай, когда устройства защиты соответствующей конечной цепи разъединяют линейные и нейтральный проводники, то время отключения согласно 411.3.2 МЭК 60364-4-41 [2] является комбинацией времени отключения устройств защиты дпя соответствующей конечной цепи и времени, в течение которого выходное напряжение генераторного агрегата снизится до 50 В. 551.7.3 При выборе и эксплуатации генераторного агрегата, предназначенного для работы параллельно с другим источником электроснабжения, включая систему распределения электросети общего пользования, следует избегать возможных неблагоприятных воздействий на сеть электроснабжения и другие установки в отношении коэффициента мощности, перепадов напряжения, нелинейных искажений, инжекции постоянного тока, дисбаланса, а также отрицательных факторов, связанных с пуском, синхронизацией или колебаниями напряжения. В случае присоединения установки к системе распределения электросети общего пользования необходимо проконсультироваться с соответствующим предприятием электроснабжения относительно специальных требований. В том случае, если требуется синхронизация, необходимо использовать автоматические системы синхронизации, которые контролируют частоту, фазу и напряжение. 551.7.4 Если генераторный агрегат предназначен для работы параллельно с системой распределения электросети общего пользования, то необходимо использовать средства автоматического отключения генераторного агрегата от системы распределения электросети общего пользования в случае сбоя в работе (генератора) или отклонения по напряжению или частоте на клеммах (генератора) от значений, установленных для основной системы электроснабжения. Тип защиты, чувствительность и время срабатывания, зависящие от защиты системы распределения электросети общего пользования, а также число подключаемых генераторов должны быть согласованы с предприятием электроснабжения общего пользования. При применении статических преобразователей средства отключения должны быть установлены со стороны нагрузки данных статических преобразователей. 551.7.5 Если генераторный агрегат предназначен для работы параллельно с системой распределения электросети общего пользования, то необходимо использовать средства, исключающие подключение генераторного агрегата к системе распределения электросети общего пользования в случае сбоя в работе (генератора) или отклонения по напряжению или частоте на клеммах (генератора) от значений, установленных для основной системы электроснабжения. 551.7.6 Если генераторный агрегат предназначен для работы параллельно с системой распределения электросети общего пользования, то необходимо использовать средства отделения генераторного агрегата от системы распределения электросети общего пользования. Доступ к таким средствам должен осуществляться в соответствии с требованиями действующих норм и требований предприятия электроснабжения. 551.7.7 В случае, если генераторный агрегат может также обеспечивать электроснабжение при подключении альтернативно системе распределения электросети общего пользования, то установка должна также соответствовать требованиям пункта 551.6 настоящего стандарта 551.8 Тробования для установок, содержащих стационарные аккумуляторные батареи 551.8.1 Стационарные аккумуляторные батареи в электроустановке должны быть доступны только для квалифицированного или проинструктированного персонала. 7 ГОСТ Р 50571.29-2009 Примечание — Для этого требуется, чтобы аккумуляторные батареи были установлены в защищенном помещении, а небольшие батареи — в защищенных оболочках. Должна быть обеспечена вентиляция данных помещений или оболочек. 551.8.2 Соединения аккумуляторной батареи должны иметь основную защиту посредством изоляции либо самих оболочек, либо должны быть размещены таким образом, чтобы была исключена возможность случайного прикосновения одновременно к двум проводящим частям, разность потенциалов между которыми превышает 120 В. 556 Системы безопасности 556.1 Общие требования 556.1.1 Системы безопасности, используемые при возникновения пожара, должны соответствовать следующим требованиям: — источник аварийного электроснабжения должен поддерживать подачу электроэнергии в течение установленного периода времени: — электрооборудование должно обладать огнестойкостью в течение установленного периода времени. что может быть обеспечено пибо при выборе соответствующего электрооборудования, либо при проведении электромонтажных работ. Примечание 1— Для систем безопасности может потребоваться установление дополнительных требований. Примечание 2 — Различают два типа источников электроснабжения, аварийный источник и обычный источник (рабочий). Примечание 3 — Обычным (рабочим) источником является, например, сеть электроснабжения общего пользования. 556.1.2 Для защиты от косвенного прикосновения предпочтительным является применение мер защиты без автоматического отключения при первом повреждении. В системах IT должны быть предусмотрены устройства контропя изопяции для подачи звукового и визуального сигналов о первом замыкании на землю. 556.2 Питание элек
