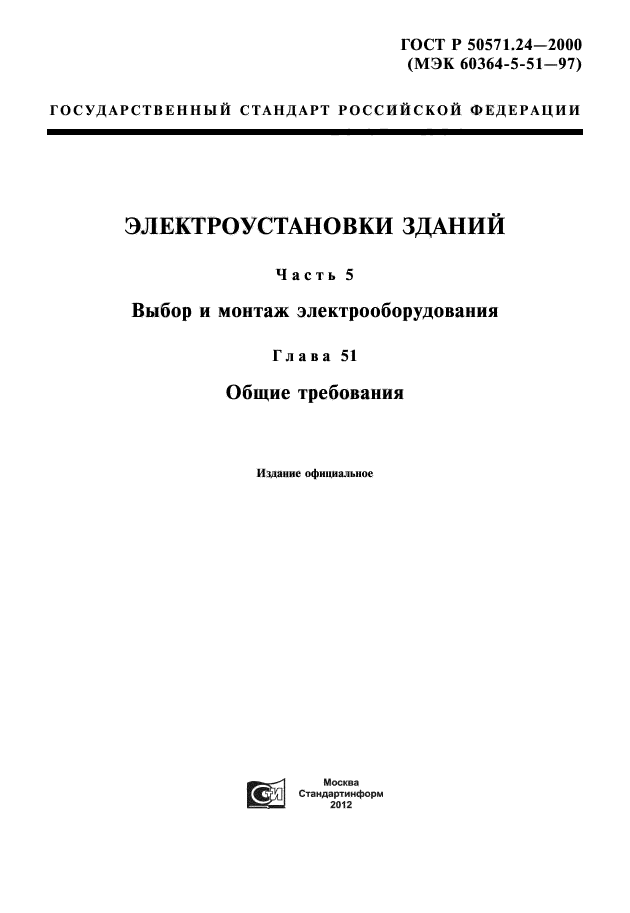

ГОСТ Р 50571.24-2000 (МЭК 60364-5-51-97)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ
Часть 5
Выбор и монтаж электрооборудования
Глава 51 Общие требования
Издание официальное
Москва
Стандартинформ
2012
ГОСТ Р 50571.24-2000

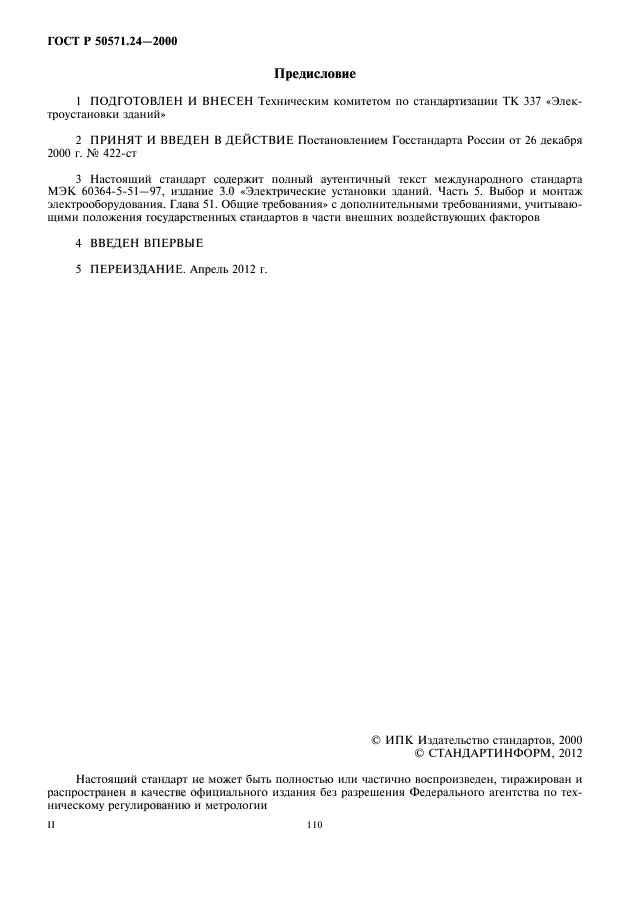

Предисловие
1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 337 «Электроустановки зданий*
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 26 декабря 2000 г. № 422-ст
3 Настояший стандарт содержит полный аутентичный текст международного стандарта МЭК 60364-5-51—97, издание 3.0 «Электрические установки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 51. Общие требования* с дополнительными требованиями, учитывающими положения государственных стандартов в части внешних воздействующих факторов
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения федерального агентства по техническому регулированию и метрологии
по
II
ГОСТ Р 50571.24-2000

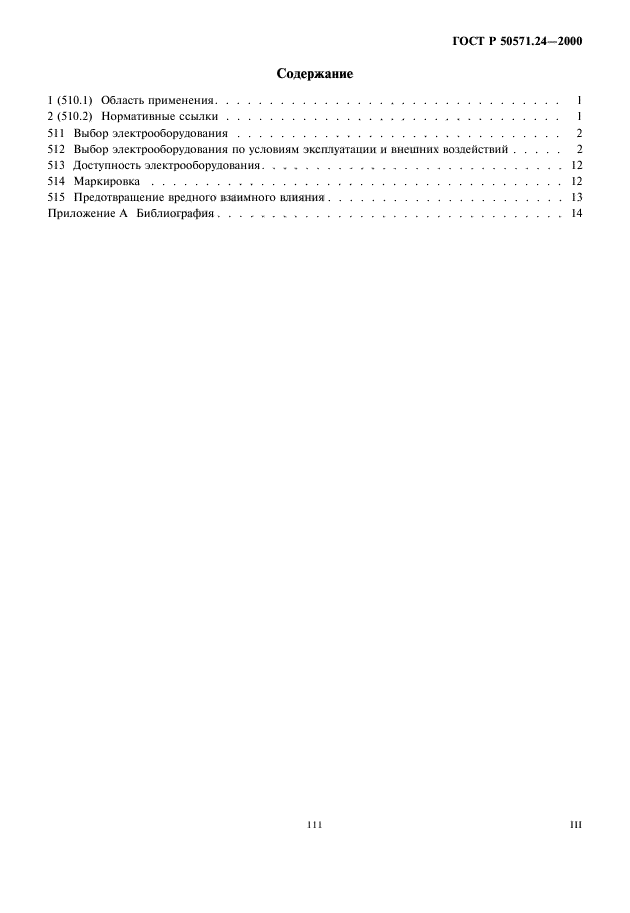

Содержание
1(510.1) Область применения………………………….. I
2 (510.2) Нормативные ссылки…………………………. I
511 Выбор электрооборудования……………………………………………………2
512 Выбор электрооборудования по условиям эксплуатации и внешних воздействий……….2

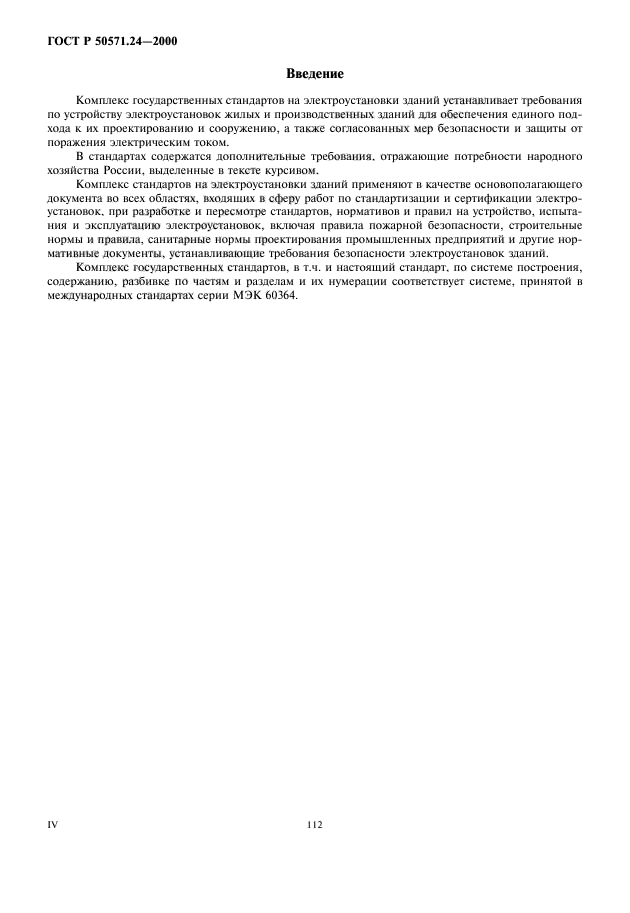

Комплекс государственных стандартов на электроустановки зданий устанавливает требования по устройству электроустановок жилых и производственных зданий для обеспечения единого подхода к их проектированию и сооружению, а также согласованных мер безопасности и защиты от поражения электрическим током.
В стандартах содержатся дополнительные требования, отражающие потребности народного хозяйства России, выделенные в тексте курсивом.
Комплекс стандартов на электроустановки зданий применяют в качестве основополагающего документа во всех областях, вхоляших в сферу работ по стандартизации и сертификации электроустановок. при разработке и пересмотре стандартов, нормативов и правил на устройство, испытания и эксплуатацию электроустановок, включая правила пожарной безопасности, строительные нормы и правила, санитарные нормы проектирования промышленных предприятий и другие нормативные документы, устанавливающие требования безопасности электроустановок зданий.
Комплекс государственных стандартов, в т.ч. и настоящий стандарт, по системе построения, содержанию, разбивке по частям и разделам и их нумерации соответствует системе, принятой в международных стандартах серии МЭК 60364.
112
IV

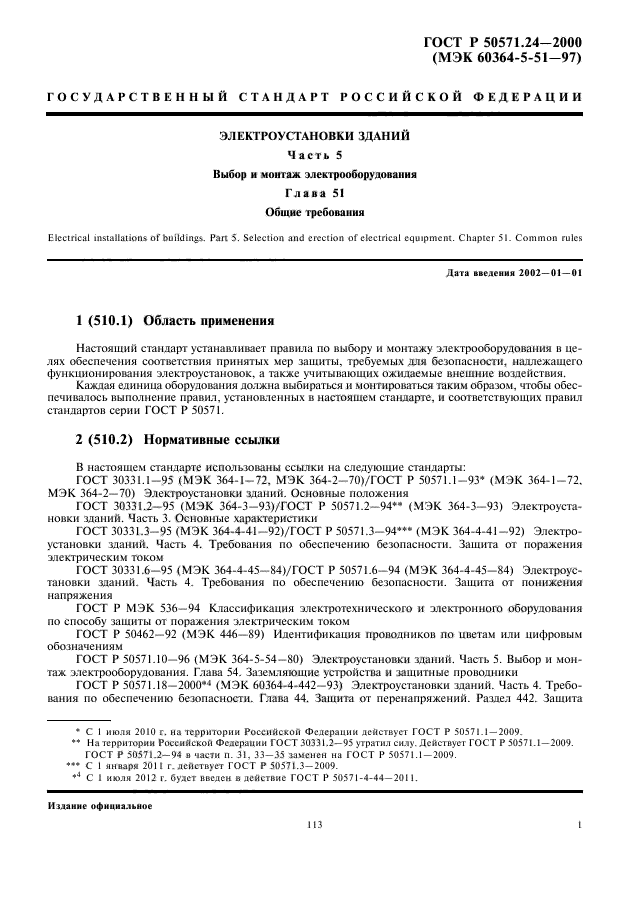

ГОСТ Р 50571.24-2000 (МЭК 60364-5-51-97)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ ЗДАН ИЙ Часть 5 Выбор и монтаж электрооборудования Глава 51 Общие требования
Electrical installations of buildings. Part 5. Selection and erection of electrical equipment. Chapter 51. Common rules
Дата авеления 2002 — 01 — 01
1 (510.1) Область применения
Настоящий стандарт устанавливает правила по выбору и монтажу электрооборудования в целях обеспечения соответствия принятых мер защиты, требуемых для безопасности, надлежащего функционирования электроустановок, а также учитывающих ожидаемые внешние воздействия.
Каждая единица оборудования должна выбираться и монтироваться таким образом, чтобы обеспечивалось выполнение правил, установленных в настоящем стандарте, и соответствующих правил стандартов серии ГОСТ Р 50571.
2 (510.2) Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 30331.1-95 (МЭК 364-1-72, МЭК 364-2-70)/ГОСТ Р 50571.1 —93* (МЭК 364-1-72. МЭК 364-2—70) Электроустановки зданий. Основные положения
ГОСТ 30331.2-95 (МЭК 364-3-93)/Г0СТ Р 50571.2-94- (МЭК 364-3-93) Электроустановки зданий. Часть 3. Основные характеристики
ГОСТ 30331.3-95 (МЭК 364-4-41 -92)/ГОСТ Р 50571.3-944** (МЭК 364-4-41-92) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током
ГОСТ 30331.6-95 (МЭК 364-4-45-84)/ГОСТ Р 50571.6-94 (МЭК 364-4-45-84) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от понижения напряжения
ГОСТ Р МЭК 536-94 Классификация электротехнического и электронного оборудования по способу зашиты от поражения электрическим током
ГОСТ Р 50462-92 (МЭК 446—89) Идентификация проводников по цветам или цифровым обозначениям
ГОСТ Р 50571.10-96 (МЭК 364-5-54 — 80) Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 54. Заземляющие устройства и защитные проводники
ГОСТ Р 50571.18-2000м (МЭК 60364-4-442-93) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Зашита от перенапряжений. Раздел 442. Зашита
• С I июля 2010 г. на территории Российской Федерации действует ГОСТ Р 50571.1 — 2009.
** На территории Российской Федерации ГОСТ 30331.2-95 утратил силу. Действует ГОСТ Р 50571.1 — 2009. ГОСТ Р 50571.2-94 в части п. 31. 33-35 заменен на ГОСТ Р 50571.1-2009.
*•* С I января 2011 г. действует ГОСТ Р 50571.3-2009.
♦4 С 1 июля 2012 г. будет введен в действие ГОСТ Р 50571-4-44-2011.
И манне официальное
113
I

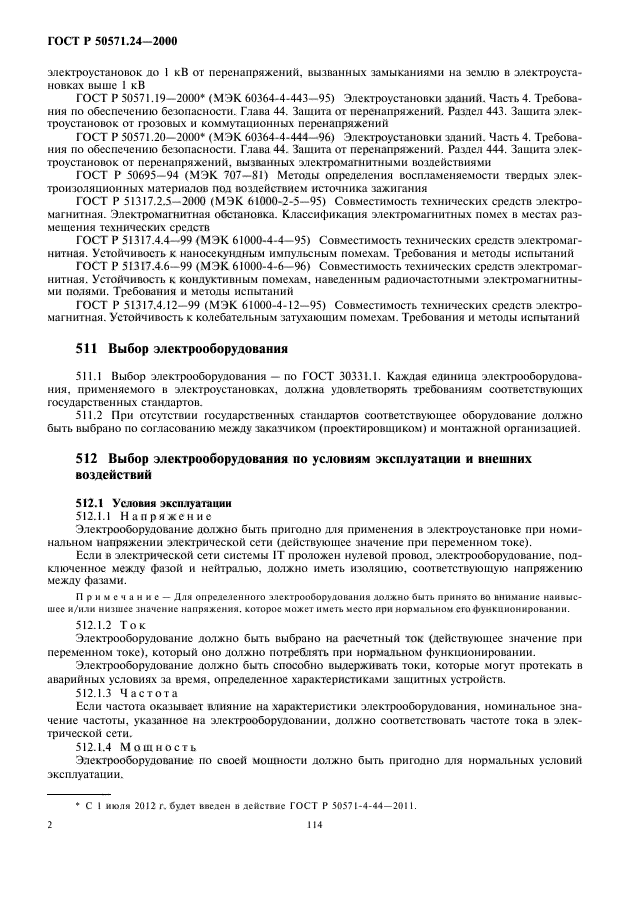

ГОСТ Р 50571.24-2000
электроустановок до 1 кВ от перенапряжений, вызванных замыканиями на землю в электроустановках выше 1 кВ
[ ОСТ Р 50571.19—2000* (МЭК 60364-4-443—95) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Защита от перенапряжений. Раздел 443. Зашита электроустановок от грозовых и коммутационных перенапряжений
ГОСТ Р 50571.20-2000* (МЭК 60364-4-444-96) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Зашита от перенапряжений. Раздел 444. Зашита электроустановок от перенапряжений, вызванных электромагнитными воздействиями
ГОСТ Р 50695-94 (МЭК 707—81) Методы определения воспламеняемости твердых электроизоляционных материалов под воздействием источника зажигания
ГОСТ Р 51317.2.5-2000 (МЭК 61000-2-5—95) Совместимость технических средств электромагнитная. Электромагнитная обстановка. Классификация электромагнитных помех в местах размещения технических средств
ГОСТ I* 51317.4.4—99 (МЭК 61000-4-4—95) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6— 96) Совместимость технических средств электромагнитная. Устойчивость к коидуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12—95) Совместимость технических средств электромагнитная. Устойчивость к колебательным затухающим помехам. Требования и методы испытаний
511 Выбор электрооборудования
511.1 Выбор электрооборудования — по ГОСТ 30331.1. Каждая единица электрооборудования. применяемого в электроустановках, должна удовлетворять требованиям соответствующих государственных стандартов.
511.2 При отсутствии государственных стандартов соответствующее оборудование должно быть выбрано по согласованию между заказчиком (проектировщиком) и монтажной организацией.
512 Выбор электрооборудования по условиям эксплуатации и внешних воздействий
512.1 Условия эксплуатации
512.1.1 Напряжение
Электрооборудование должно быть пригодно для применения в электроустановке при номинальном напряжении электрической сети (действующее значение при переменном токе).
Если в электрической сети системы IT проложен нулевой провод, электрооборудование, подключенное между фазой и нейтралью, должно иметь изоляцию, соответствующую напряжению между фазами.
Примечание — Для определенного электрооборудования должно быть принято во внимание наивыс-шес и/или низшее значение напряжения, которое может иметь место при нормальном его функционировании.
512.1.2 Ток
Электрооборудование должно быть выбрано на расчетный ток (действующее значение при переменном токе), который оно должно потреблять при нормальном функционировании.
Электрооборудование должно быть способно выдерживать токи, которые могут протекать в аварийных условиях за время, определенное характеристиками защитных устройств.
512.1.3 Частота
Если частота оказывает влияние на характеристики электрооборудования, номинальное значение частоты, указанное на электрооборудовании, должно соответствовать частоте тока в электрической сети.
512.1.4 Мощность
Электрооборудование по своей мощности должно быть пригодно для нормальных условий эксплуатации.
♦ С I июля 2012 г. будет введен в действие ГОСТ Р 50571-4-44-2011. 2 114
ГОСТ I» 50571.24-2000

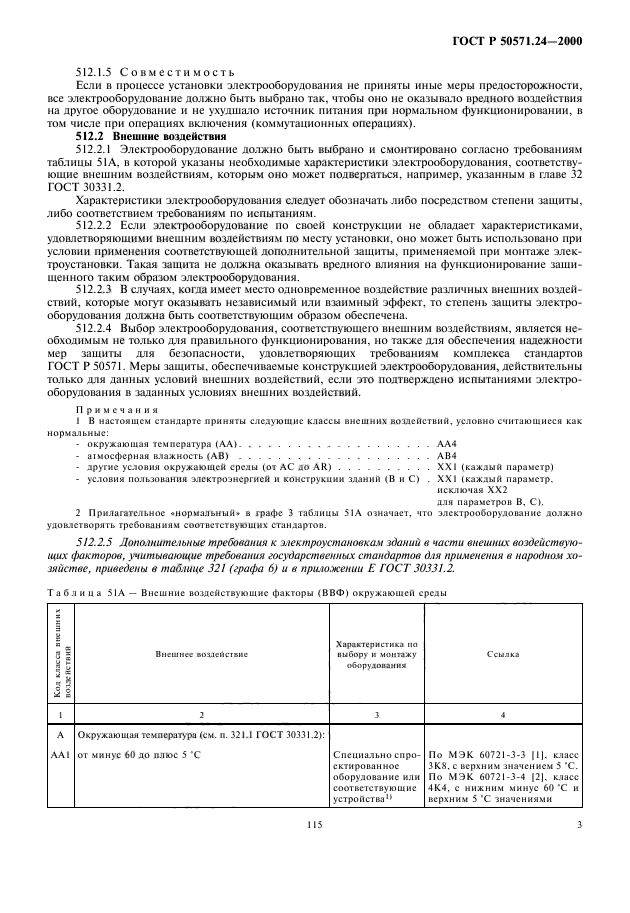

512.1.5 Совместимость
Если п процессе установки электрооборудования не приняты иные меры предосторожности, все электрооборудование должно быть выбрано так, чтобы оно не оказывало вредного воздействия на другое оборудование и не ухудшаю источник питания при нормальном функционировании, в том числе при операииях включения (коммутационных операциях).
512.2 Внешние воздействия
512.2.1 Электрооборудование должно быть выбрано и смонтировано согласно требованиям таблицы 51 А, в которой указаны необходимые характеристики электрооборудования, соответствующие внешним воздействиям, которым оно может подвергаться, например, указанным в главе 32 ГОСТ 30331.2.
Характеристики электрооборудования следует обозначать либо посредством степени защиты, либо соответствием требованиям по испытаниям.
512.2.2 Если электрооборудование по своей конструкции не обладает характеристиками, удовлетворяющими внешним воздействиям по месту установки, оно может быть использовано при условии применения соответствующей дополнительной защиты, применяемой при монтаже электроустановки. Такая защита не должна оказывать вредного влияния на функционирование защищенного таким образом электрооборудования.
512.2.3 В случаях, когда имеет место одновременное воздействие различных внешних воздействий. которые могут оказывать независимый или взаимный эффект, то степень защиты электрооборудования должна быть соответствующим образом обеспечена.
512.2.4 Выбор электрооборудования, соответствующего внешним воздействиям, является необходимым не только для правильного функционирования, но также для обеспечения надежности мер зашиты для безопасности, удовлетворяющих требованиям комплекса стандартов ГОСТ Р 50571. Меры защиты, обеспечиваемые конструкцией электрооборудования, действительны только для данных условий внешних воздействий, если это подтверждено испытаниями электрооборудования в заданных условиях внешних воздействий.
Примечания
1 В настоящем стандарте приняты следующие классы внешних воздействий, условно считающиеся как нормальные:
— окружающая температура (АА>………………..АА4
— а1мосферная влажность (АВ)……<.............АВ4
— другие условия окружающей срезы (от АС до AR)……….XXI (каждый параметр)
— условия пользования электроэнергией и конструкции зданий (В и С) . XXI (каждый параметр.
исключая ХХ2
для параметров В. С».
2 Прилагательное «нормальный» в графе 3 таблицы 5IA означает, что электрооборудование должно удовлетворять требованиям соответствующих стандартов.
512.2.5 Дополнительные требования к мектроустановкам «киши в части внешних воздействующих (/юк торов, учитывающие требования государственных стандартов для применения в народном хозяйстве. приведены в таблице 321 (графа 6) и в приложении Е ГОСТ 30331.2.
Таблица 5IA — Внешние воздействующие факторы <ВВФ| окружающей среды
и
=
S
5
а
3 1
а >-
3 *
■2 1
Внешнее воздействие
Характеристик.! на ■шбору и монтажу оборудования
Ссылка
1
2
3
4
А
AAI
Окружающая температура (см. п. 321.1 ГОСТ 30331.2): от минус 60 до плюс 5 *С
Специально спроектированное оборудование или соответствующие устройства1*
По МЭК 60721-3-3 |1]. класс ЗК8. с верхним значением 5 ‘С. По МЭК 60721-3-4 12]. класс 4К4. с нижним минус 60 ‘С и верхним 5 ’С значениями
115
3
ГОСТ Р 50571.24-2000

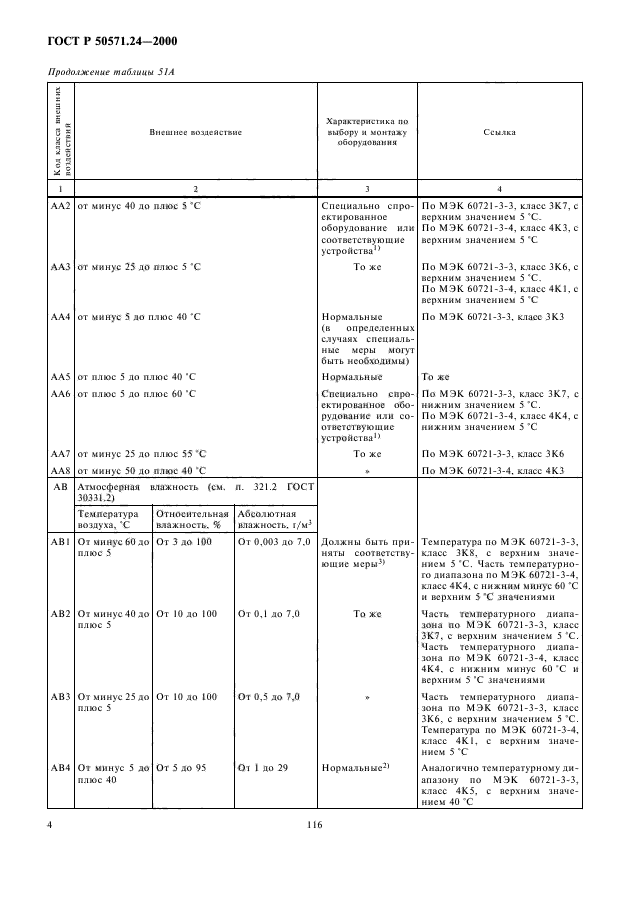

Продолжение таблицы 5IA
i г 3 0 ** 3 I 11 п
Внешнее воздейовис
Характеристика по выбору и монтажу оборудования
Ссылка
1
2
3
4
АЛ 2
ЛАЗ
ЛА4
ЛА5
ЛА6
АЛ 7 AAS
от минус 40 до плюс 5 ‘С
от минус 25 до плюс 5 ‘С от минус 5 до плюс 40 «С
от плюс 5 до плюс 40 ‘С от плюс 5 до плюс 60 ‘С
от минус 25 до плюс 55 ‘С от минус 50 до плюс 40 ‘С
Специально спроектированное оборудование или соответствующие устройства0
То же
Нормальные (в определенных случаях специальные меры могут быть необходимы)
Нормальные
Специально спроектированное оборудование или соответствующие устройства1 >
То же *
По МЭК 60721-3-3. класс ЗК7, с верхним значением 5 «С.
По МЭК 60721-3-4, класс 4КЗ, с верхним значением 5’С
По МЭК 60721-3-3, класс ЗК6, с верхним значением 5 ‘С.
По МЭК 60721-3-4. класс 4К1. с верхним значением 5’С
По МЭК 60721-3-3. класс ЗКЗ То же
По МЭК 60721-3-3. класс ЗК7, с нижним значением 5 ’С.
По МЭК 60721-3-4. класс 4К4. с нижним значением 5 ’С
По МЭК 60721-3-3. класс ЗК6 По МЭК 60721-3-4. класс 4КЗ
А В
Атмосферная влажность (см. п. 321.2 ГОСТ 30331.2)
Должны быть приняты соответствующие мсры5>
То же *
Нормальные2*
Температура по МЭК 60721-3-3. класс 3KS, с верхним значением 5 ‘С. Часть температурного диапазона по М ЭК 60721-3-4, класс 4К4. с нижним минус 60 ‘С и верхним 5’С значениями
Масть тем пературного диапазона по МЭК 60721-3-3, класс ЗК7, с верхним значением 5 *С. Часть температурного диапазона по МЭК 60721-3-4. класс 4К4. с нижним минус 60 ‘С и верхним 5 «С значениями
Часть температурного диапазона по МЭК 60721-3-3. класс ЗК6, с верхним значением 5’С. Температура по МЭК 60721-3-4. класс 4KI. с верхним значением 5 ‘С
Аналогично температурному диапазону по МЭК 60721-3-3, класс 4К5. с верхним значением 40 ‘С
Температура воздуха, «С
Относительная влажность. %
Абсолютная влажность. i/mj
ЛВ1
АВ2
АВЗ
АВ4
От минус 60 до плюс 5
От минус 40 до плюс 5
От минус 25 до плюс 5
От минус 5 до плюс 40
От 3 до 100 От 10 до 100
От 10 до 100 От 5 до 95
От 0.003 до 7.0 От 0.1 до 7.0
От 0,5 до 7,0 От 1 до 29
4
116
ГОСТ Р 50571.24-2000

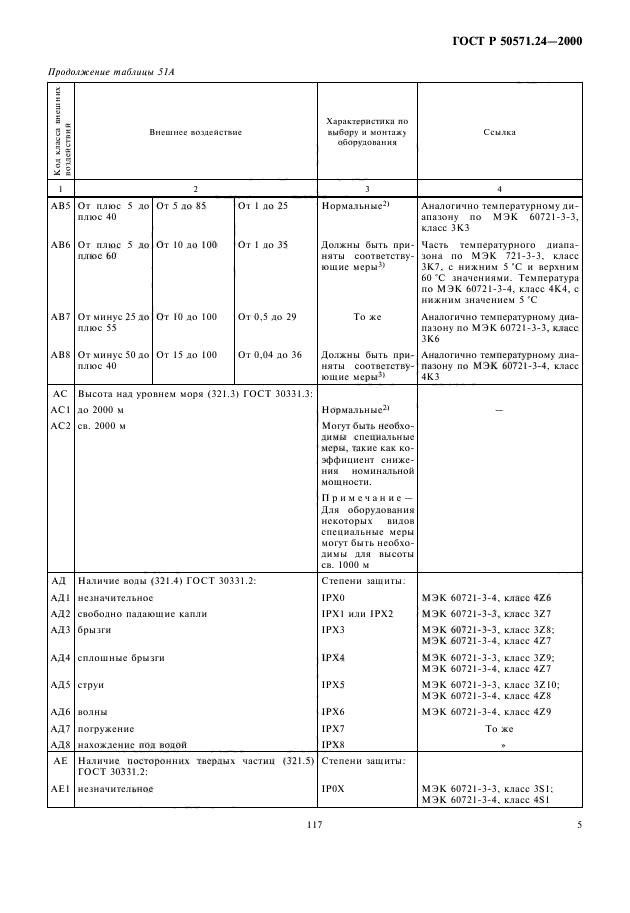

Продолжение таблицы 5IA
X
г 3 0 ** з I
п
п
Внешнее возлеЯс!вмс
Характеристика по
Выбору И МОНГЛХ)
оборуаонання
Ссылка
1
2
3
4
ЛВ5
От плюс 5 до плюс 40
От 5 до 85
От 1 ло 25
Нормальные2‘
Аналогично температурному диапазону по МЭК 60721-3-3, класс ЗКЗ
ЛВ6
От плюс 5 до плюс 60
От 10 до 100
От 1 до 35
Должны быть приняты соответствующие MCpblJ)
Масть температурного диапазона по МЭК 721-3-3. класс ЗК7. с нижним 5 «С и верхним 60’С значениями. Температура по МЭК 60721-3-4. класс 4К4, с нижним значением 5’С
ЛВ7
От минус 25 до плюс 55
От 10 до 100
От 0.5 до 29
То же
Аналогично температурному диапазону по МЭК 60721-3-3. класс ЗК6
АВ8
От минус 50 до плюс 40
От 15 до 100
От 0.04 до 36
Должны быть приняты соответствующие меры5*
Аналогично температурному диапазону по МЭК 60721-3-4. класс 4КЗ
АС
Высота над уровнем моря (321,3| ГОСТ 30331.3:
ACI
ло 2000 м
Нормальные2‘
—
АС2
св. 2000 м
Могут быть необходимы специальные меры, такие как коэффициент снижения номинальной мощности.
Примечание— Для оборудования некоторых видов специальные меры могут быть необходимы для высоты св. 1000 м
АД
Наличие волы (321.4) ГОСТ 30331.2:
Степени защиты:
АД!
незначительное
1РХ0
МЭК 60721-3-4. класс 4Z6
АД 2
свободно падаюшис капли
IPXI или IPX2
МЭК 60721-3-3. класс 327
АДЗ
брызги
IPX3
МЭК 60721-3-3. класс 3Z8: МЭК 60721-3-4, класс 4Z7
АД 4
сплошные брызги
IPX4
МЭК 60721-3-3. класс 3Z9; МЭК 60721-3-4. класс 4Z7
АД 5
струи
1РХ5
МЭК 60721-3-3. класс 3ZI0; МЭК 60721-3-4. класс 4Z8
АД6
волны
1РХ6
МЭК 60721-3-4. класс 4Z9
АД 7
погружение
1РХ7
То же
АД 8
нахождение под водой
IPX8
*
АЕ
Наличие посторонних твердых частиц (321.5) ГОСТ 30331.2:
Степени защигы:
AEI
незначительное
1Р0Х
МЭК 60721-3-3. класс 3SI: МЭК 60721-3-4. класс 4S1
117
5
ГОСТ Р 50571.24-2000

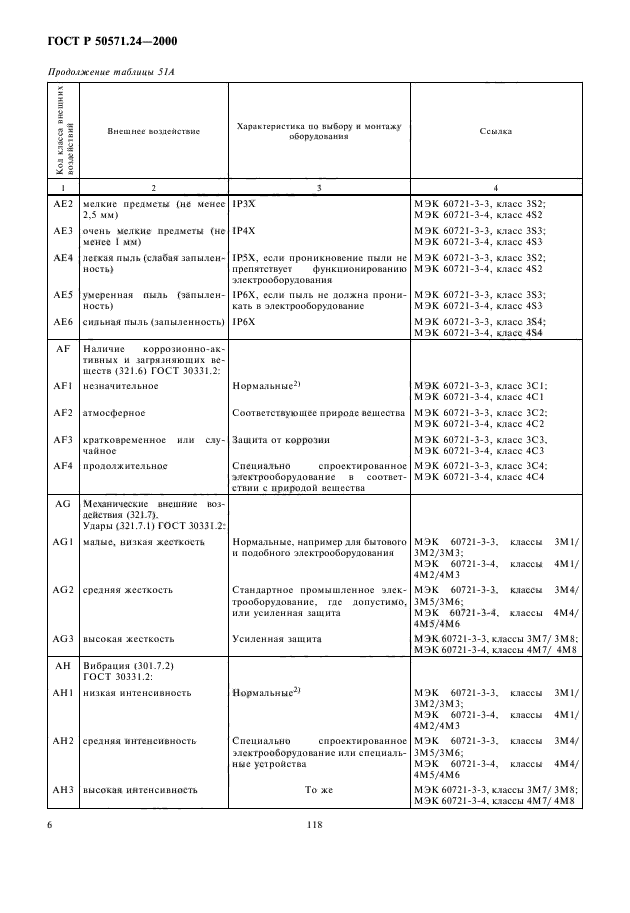

Продолжение таблицы 5IA
Ж
X
X
3
£
* ЗХ
р п £
V*
1 а
Внешнее воздействие
Характеристика но ьыбору н монгажу оборудования
Ссылка
1
2
3
4
АЕ2
мелкие предметы (не менее 2,5 мм)
1РЗХ
МЭК 60721-3-3. класс 3S2; МЭК 60721-3-4. класс 4S2
АЕЗ
очень мелкие предметы (не менее 1 мм)
IP4X
МЭК 60721-3-3. класс 3S3; МЭК 60721-3-4. класс 4S3
АЕ4
легкая пыль (слабая запыленность)
1Р5Х. если проникновение пыли не препятствует функционированию электрооборудова н и я
МЭК 60721-3-3, класс 3S2; МЭК 60721-3-4. класс 4S2
АЕ5
умеренная пыль (запыленность)
1Р6Х, если пыль не должна проникать в электрооборудование
МЭК 60721-3-3. класс 3S3; МЭК 60721-3-4. класс 4S3
АЕ6
сильная пыль (запыленность)
1Р6Х
МЭК 60721-3-3, класс 3S4; МЭК 60721-3-4. класс 4S4
AF
Наличие коррозионно-активных и загрязняющих веществ (321.6) ГОСТ 30331.2:
AFI
незначительное
Нормальные’1
МЭК 60721-3-3, класс 3CI: МЭК 60721-3-4. класс 4CI
AF2
атмосферное
Соответствующее природе вещества
МЭК 60721-3-3. класс ЗС2; МЭК 60721-3-4. класс 4С2
AF3
кратковременное или случайное
Защита от коррозии
МЭК 60721-3-3, класс ЗСЗ. МЭК 60721-3-4. класс 4СЗ
AF4
продолжительное
Специально спроектированное электрооборудование в соответствии с природой вещества
МЭК 60721-3-3, класс ЗС4: МЭК 60721-3-4. класс 4С4
AG
Механические внешние воздействия (321.7).
Удары (321.7.1) ГОСТ 30331.2:
AGI
малые, низкая жесткость
Нормальные, например для бытового и подобного электрооборудования
МЭК 60721-3-3. классы ЗМ2/ЗМЗ;
МЭК 60721-3-4. классы 4 М 2/4 М3
ЗМ 1/ 4М1/
AG2
средняя жесткость
Стандартное промышленное электрооборудование. где допустимо, или усиленная защита
Должна быть проявлена осторожность, чтобы не допустить ухудшения контролируемой ситуации

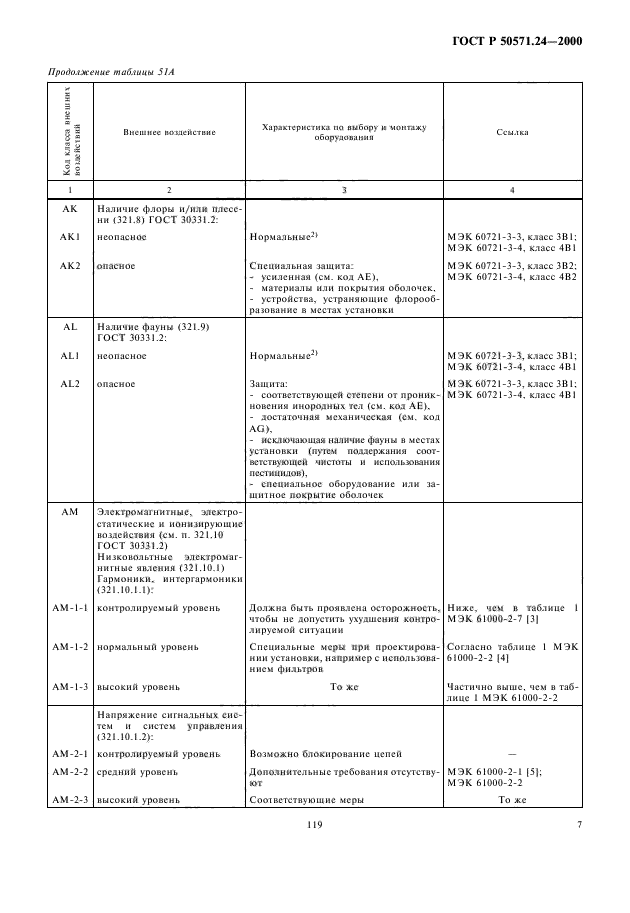

Ниже, чем в таблице 1 МЭК 61000-2-7 (3|
AM-1-2
нормальный уровень
Специальные меры при проектировании установки, например с использованием фильтров
Согласно таблице 1 МЭК 61000-2-2 |4)
AM-1-3
высокий уровень
То же
Частично выше. чем в таблице 1 МЭК 61000-2-2
Напряжение сигнальных систем и систем управления <321.10.1.2):
AM-2-1
контролируемый уровень
Возможно блокирование цепей
—
AM-2-2
средний уровень
Дополнительные требования отсутствуют
МЭК 61000-2-1 [5J; МЭК 61000-2-2
AM-2-3
высокий уровень
Соответствующие меры
То же
119
7
ГОСТ Р 50571.24-2000
Продолжение таблицы 5IA
£
Z
3
0
1 р а| II
Внешнее воэдейс!вне
Характеристика по выбору и монтажу оборулоиашш
Ссылка
1
2
3
4

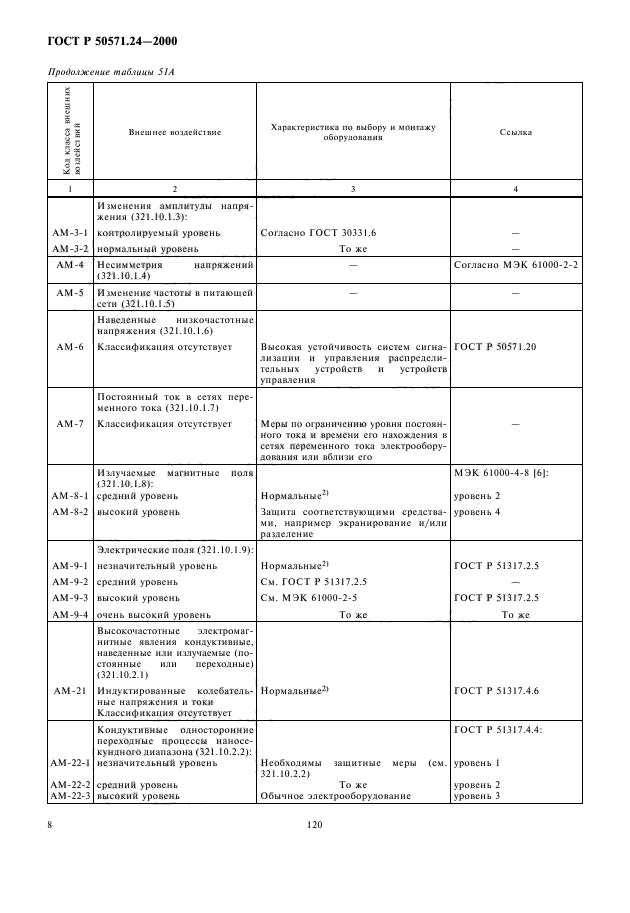

AM-3-1 AM-3-2
Изменении амплитуды напряжения (321.10.1.3):
контролируемый уровень
нормальный уровень
Согласно ГОСТ 30331.6 То же
—
AM-4
Неснмметрия напряжений (321.10.1.4)
—
Согласно МЭК 61000-2-2
AM-5
И зменснис частоты в питающей сети (321.10.1.5)
—
—
AM-6
Н а веден и ы с н и зкочастот н ыс напряжения <321.10.1.6)
Классификация отсутствует
Высокая устойчивость систем сигнализации н управления распределительных устройств и устройств управления
ГОСТ Р 50571.20
AM-7
Постоянный ток в сетях переменного тока (321.10.1.7)
Классификация отсутствует
Меры по шраничению уровня постоянного тока и времени его нахождения в сетях переменного тока электрооборудования или вблизи его
—
AM-8-1 AM-8-2
Излучаемые магнитные поля
(321.10.1.8):
средний уровень
высокий уровень
Нормальные21
Зашита соответствующими средствами. например экранирование и/илп разделение
МЭК 61000-4-8 |6):
уровень 2 уровень 4
AM-9-1 AM-9-2 AM-9-3 AM-9-4
Электрические поли (321.10.1.9): незначительный уровень средний уровень высокий уровень очень высокий уровень
Нормальные21 См. ГОСТ Р 51317.2.5 См. МЭК 61000-2-5 То же
ГОСТ Р 51317.2.5
ГОСТ Р 51317.2.5 То же
AM-21
Высокочастотные электромагнитные я&1сния кондуктивные. наведенные или излучаемые (постоянные или переходные) (321.10.2.1)
И ндуктироваиные колебательные напряжения и токи Классификация отсутствует
Нормальные2‘
ГОСТ Р 51317.4.6
AM-22-1
AM-22-2
AM-22-3
Кондуктивные одиосторон н ис переходные процессы наносс-кундного диапазона (321.10.2.2): незначительный уровень
средний уровень высокий уровень
Необходимы защитные xicpbi (см. 321.10.2.2)
То же
Обычное электрооборудование
ГОСТ Р 51317.4.4:
уровень 1
уровень 2 уровень 3
120
ГОСТ Р 50571.24-2000
Продолжение таблицы 5IA
К
х
х
Э
£
if
и
* X
Внешнее воздействие
Характеристика по выбору и монтажу оборудования
Ссылка
1
2
3
4

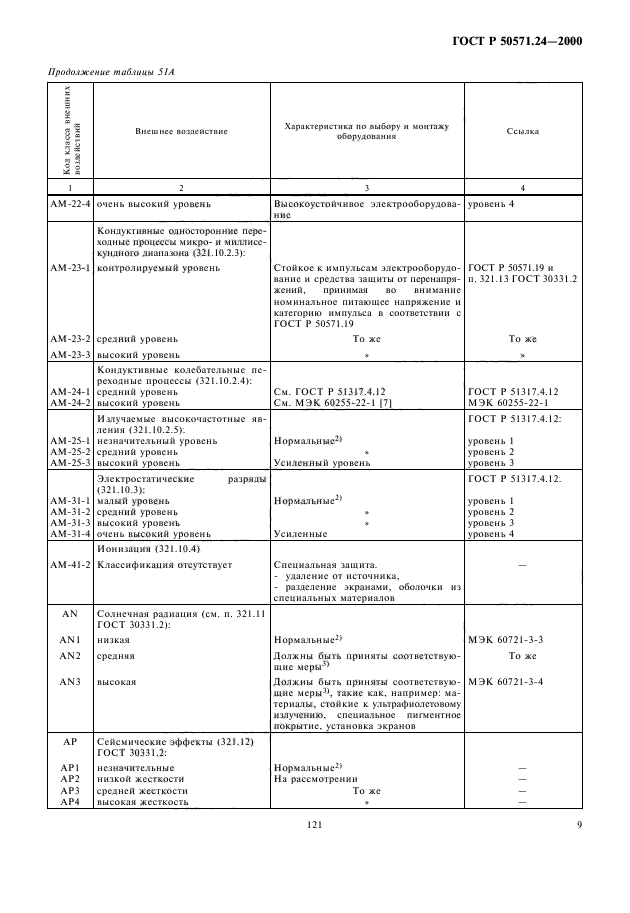

AM-22-4
очень высокий уровень
Высокоустойчнвос электрооборудование
уровень 4
AM-23-1
AM-23-2 AM-23-3
Кондуктнвные односторонние переходные процессы микро- и миллисекундного диапазона (321.10.2.3):
контролируемый уровень
средний уровень высокий уровень
Стойкое к импульсам электрооборудование и средства зашиты от перенапряжений. принимая во внимание номинальное питающее напряжение и категорию импульса в соответствии с ГОСТ Р 50571.19
То же *
ГОСТ Р 50571.19 и п. 321.13 ГОСТ 30331.2
То же
AM-24-1 AM-24-2
Кондуктнвные колебательные переходные процессы (321.10.2.4): средний уровень высокий уровень
См. ГОСТ Р 51317.4.12 См. МЭК 60255-22-1 |7|
ГОСТ Р 51317.4.12 МЭК 60255-22-1
AM-25-1 AM-25-2 AM-25-3
Излучаемые высокочастотные явления (321.10.2.5): незначительный уровень средний уровень высокий уровень
Нормальные2* Усиленный уровень
ГОСТ Р 51317.4.12:
уровень 1 уровень 2 уровень 3
AM-31-1 AM-31-2 AM-31-3 AM-31-4
Электростатические разряды
(321.10.3):
малый уровень
средний уровень
высокий уровень
очень высокий уровень
Нормальные’*
•
*
Усиленные
ГОСТ Р 51317.4.12.
уровень 1 уровень 2 уровень 3 уровень 4
AM-41-2
Ионизация (321.10.4) Классификация отсутствует
Специальная зашита.
— удаление от источника.
— разделение экранами, оболочки из специальных материалов
—
AN
ANI
AN2
AN3
Солнечная радиация (см. п. 321.11 ГОСТ 30331.2):
низкая
средняя
высокая
Нормальные**
Должны быть приняты соответствующие меры**
Должны быть приняты соответствующие меры3*, такие как. например: материалы. стойкие к ультрафиолетовому излучению, специальное пигментное покрытие, установка экранов
МЭК 60721-3-3 То же
МЭК 60721-3-4
AP
API
AP2
AP3
AP4
Сейсмические эффекты (321.12) ГОСТ 30331.2:
незначительные низкой жесткости средней жесткости высокая жесткость
Нормальные2*
На рассмотрении
То же *
—
121
9
ГОСТ Р 50571.24-2000
Продолжение таблицы 5IA
£
Z
о
3.
р
к
л
Внешнее HouieHcinue
Характеристика но ныбору к монтажу обарулонанми
Ссылка
1
2
3
4

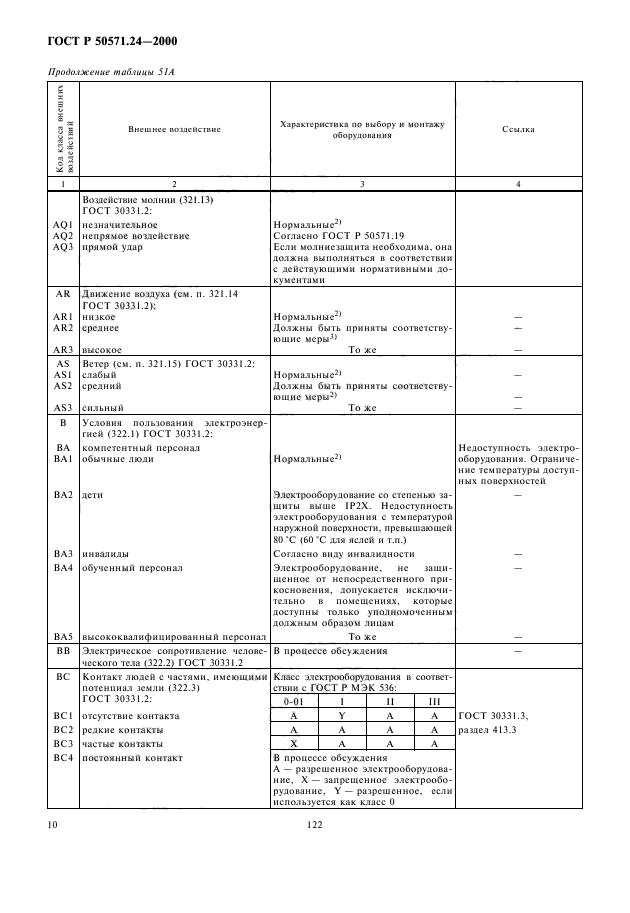

AQI
AQ2
AQ3
Воздействие молнии (321.13) ГОСТ 30331.2: незначительное непрямое воздействие прямой удар
Нормальные2‘
Согласно ГОСТ Р 50571.19 Если молниезашита необходима, она должна выполняться в соответствии с действующими нормативными до-кументами
AR
ARI
AR2
AR3
Движение воздуха (см. п. 321.14
ГОСТ 30331.2):
низкое
среднее
высокое
Нормальные31
Должны быть приняты соответствующие меры**
То же
—
AS
ASI
AS2
AS3
Ветер (см. п. 321.13) ГОСТ 30331.2:
слабый
средний
сильный
Нормальные3*
Должны быть приняты соответствующие меры2>
То же
—
В
ВА
BAI
ВА2
ВАЗ
ВА4
ВА5
Условия пользования электроэнергией (322.1) ГОСТ 30331.2: компетентный персонал обычные люди
Электрооборудование со степенью зашиты выше 1Р2Х. Недоступность электрооборудования с температурой наружной поверхности, превышающей 80 «С (60 «С для яслей и т.п.)
Согласно виду инвалидности Электрооборудование. не защищенное от непосредственного прикосновения. допускается исключительно в помещениях, которые доступны только уполномоченным должным обрззом липам То же
Недоступность электрооборудования. Ограничение температуры доступных поверхностей
ВВ
Электрическое сопротивление человеческого тела (322.2) ГОСТ 30331.2
В процессе обсуждения
—
ВС
ВС!
ВС2
вез
ВС4
Контакт людей с частями, имеющими потенциал земли (322.3)
ГОСТ 30331.2:
отсутствие контакта редкие контакты частые контакты постоянный контакт
Класс электрооборудования в соответствии с ГОСТ Р МЭК 536:
ГОСТ 30331.3, раздел 413.3
0-01
1
11
III
А
Y
А
А
А
А
А
А
X
А
А
А
В процессе обсуждения А — разрешенное электрооборудование. X — запрещенное электрооборудование. Y — разрешенное, если используется как класс 0
10
122
ГОСТ Р 50571.24-2000
Продолжение таблицы 5IA
£
г
3
о Я а * ** а:
1! * О
п 2 2 2
Внешнее нозденсгаие
Характеристика по выбору и мошажу обору Л Oil 3)1 их
Ссылки
1
2
3
4

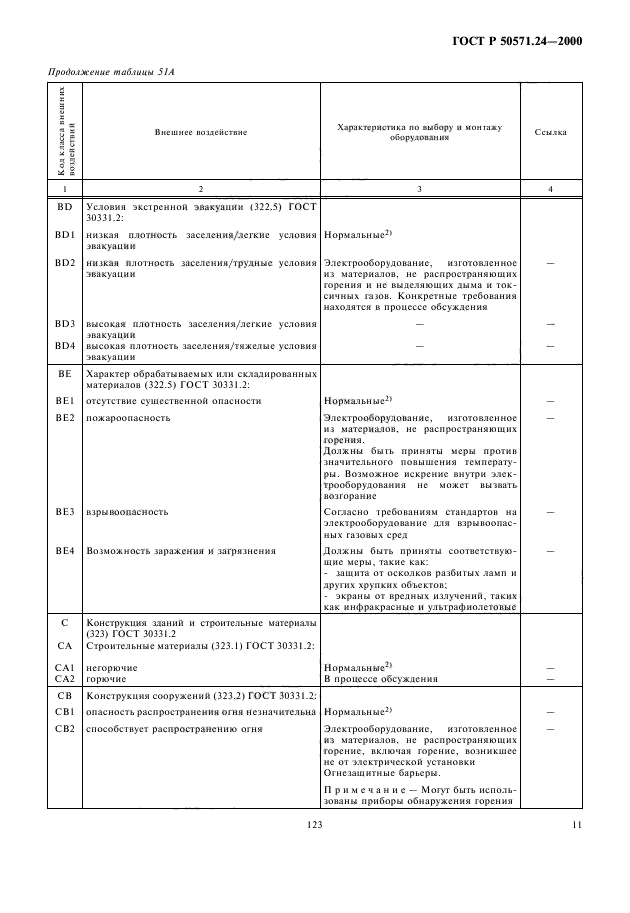

BD
Условия экстренной эвакуации (322.5) ГОСТ 30331.2:
BDI
низкая плотность заселения/легкие условия эвакуации
Нормальные2*
BD2
низкая плотность засслсння/трулныс условия эвакуации
Электрооборудование, изготовленное из материалов, не распространяющих горения и не выделяющих дыма и токсичных газов. Конкретные требования находятся в процессе обсуждения
BD3
BD4
высокая плотность засслсния/лсгкис условия эвакуации
высокая плотность засслсния/тяжелыс условия эвакуации
—
—
BE
Характер обрабатываемых или складированных материалов (322.5) ГОСТ 30331.2:
BEI
отсутствие существенной опасности
Нормальные2*
—
ВЕ2
пожароопасность
Электрооборудование, изготовленное из материалов, не распространяющих горения.
Должны быгь приняты меры против значительного повышения температуры. Возможное искрение внутри электрооборудования не может вызвать возгорание
ВЕЗ
взры воопасность
Согласно требованиям стандартов на электрооборудование для взрывоопасных газовых сред
ВЕ4
Возможность заражения и загрязнения
Должны быть приняты соответствующие х(сры, такие как:
— защита от осколков разбитых ламп и других хрупких объектов;
— экраны от врелных излучений, таких как инфракрасные и ультрафиолетовые
С
СА
Констрчкиия зданий и строительные материалы (323) ГОСТ 30331.2
Строительные материалы (323.1) ГОСТ 30331.2:
CAI
СА2
негорючие
горючие
Нормальные3*
В процессе обсуждения
—
СВ
Конструкция сооружений (323.21 ГОСТ 30331.2:
CBI
опасность распространения огня незначительна
Нормальные2*
—
СВ2
способствует распространению огня
Электрооборудование, изготовленное из материалов, не распространяющих горение, включа
