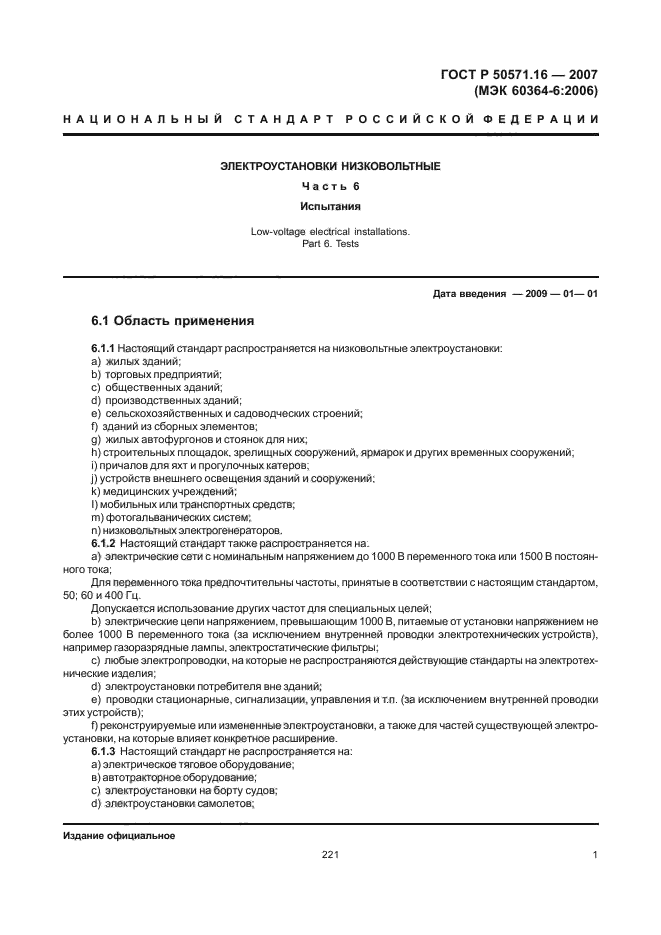

ГОСТ Р 50571.16 — 2007 (МЭК 60364-6:2006)
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ Часть 6 Испытания
Low-voltage electrical installations.
Part 6. Tests
Дата введения — 2009 — 01— 01
6.1 Область применения
6.1.1 Настоящий стандарт распространяется на низковольтные электроустановки:
a) жилых зданий:
b) торговых предприятий:
c) общественных зданий;
d) производственных зданий;
e) сельскохозяйственных и садоводческих строений;
0 зданий из сборных элементов:
д) жилых автофургонов и стоянок для них;
h) строительных площадок, зрелищных сооружений, ярмарок и других временных сооружений;
i) причалов для яхт и прогулочных катеров,
j) устройств внешнего освещения зданий и сооружений: к) медицинских учреждений:
I) мобильных или транспортных средств; т) фотогальеанических систем: п) низковольтных электрогенераторов.
6.1.2 Настоящий стандарт также распространяется на.
a) электрические сети с номинальным напряжением до 1000 В переменного тока или 1500 В постоянного тока;
Для переменного тока предпочтительны частоты, принятые в соответствии с настоящим стандартом. 50: 60 и 400 Гц.
Допускается использование других частот для специальных целей;
b) электрические цепи напряжением, превышающим 1000 В. питаемые от установки напряжением не более 1000 В переменного тока (за исключением внутренней проводки электротехнических устройств), например газоразрядные лампы, электростатические фильтры:
c) любые электропроводки, на которые не распространяются действующие стандарты на электротехнические изделия;
d) электроустановки потребителя вне зданий;
е) проводки стационарные, сигнализации, управления и т.п. (за исключением внутренней проводки этих устройств);
0 реконструируемые или измененные электроустановки, а также для частей существующей электроустановки. на которые влияет конкретное расширение.
6.1.3 Настоящий стандарт не распространяется на: а) электрическое тяговое оборудование;
в) автотракторное оборудование;
c) электроустановки на борту судов:
d) электроустановки самолетов;
Издание официальное
221
1
ГОСТ Р 50571.16-2007

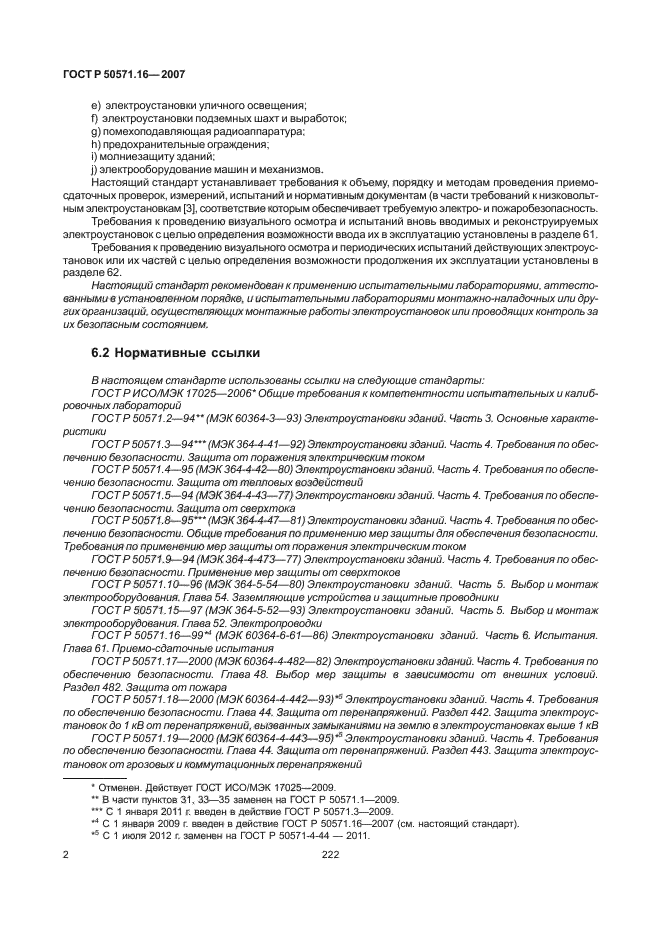

e) электроустановки уличного освещения;
f) электроустановки подземных шахт и выработок; д) помехоподавляющая радиоаппаратура:
h) предохранительные ограждения,
i) молниеэащиту зданий;
j) электрооборудование машин и механизмов.
Настоящий стандарт устанавливает требования к объему, порядку и методам проведения приемосдаточных проверок, измерений, испытаний и нормативным документам (в части требований к низковольтным электроустановкам [3]. соответствие которым обеспечивает требуемую электро- и пожаробезопасность.
Требования к проведению визуального осмотра и испытаний вновь вводимых и реконструируемых электроустановок с целью определения возможности ввода их в эксплуатацию установлены в разделе 61.
Требования к проведению визуального осмотра и периодических испытаний действующих электроустановок или их частей с целью определения возможности продолжения их эксплуатации установлены в разделе 62.
Настоящий стандарт рекомендован к применению испытательными лабораториями, аттестованными в установленном порядке, и испытательными лабораториями монтажно-наладочных или других организаций, осуществляющих монтажные работы электроустановок или проводящих контроль за их безопасным состоянием.
6.2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р ИСО/МЭК17025—20061 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТР 50571.2-942 (МЭК60364-3—93) Электроустановки зданий. Часть 3. Основные характеристики
ГОСТР50571.3—94″* (МЭК364-4-41—92) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током
ГОСТР 50571.4-95 (МЭК364-4-42—80) Электроустановки зданий. Часть 4. Требования по обеспе-чению безопасности. Защита от тепловых воздействий
ГОСТР 50571.5-94 (МЭК364-4-43—77) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от сверхтока
ГОСТ Р 50571.8-95«* (МЭК 364-4-47—81) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Требования по применению мер защиты от поражения электрическим током
ГОСТ Р 50571.9-94 (МЭК 364-4-473—77) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Применение мер защиты от сверхтоков
ГОСТР 50571.10-96 (МЭК 364-5-54—80) Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 54. Заземляющие устройства и защитные проводники
ГОСТ Р 50571.15-97 (МЭК 364-5-52—93) Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Гпава 52. Электропроводки
ГОСТ Р 50571.16-99** (МЭК 60364-6-61—86) Электроустановки зданий. Часть 6. Испытания. Гпава 61. Приемо-сдаточные испытания
ГОСТР 50571.17-2000 (МЭК 60364-4-482—82) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 48. Выбор мер защиты в зависимости от внешних условий. Раздел 482. Защита от пожара
ГОСТР 50571.18-2000 (МЭК60364-4-442—93)* Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Гпава 44. Защита от перенапряжений. Раздел 442. Защита электроустановок до 1 кВ от перенапряжений, вызванных замыканиями на землю в электроустановках выше 1 кВ ГОСТР 50571.19-2000 (МЭК60364-4-443—95)^ Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Гпава 44. Защита от перенапряжений. Раздел 443. Защита электроустановок от грозовых и коммутационных перенапряжений
2
1
Отменен. Действует ГОСТ ИСО/МЭК 17025—2009.
2
В части пунктов 31, 33—35 заменен на ГОСТ Р 50571.1-2009.
ГОСТ Р 50571.16-2007

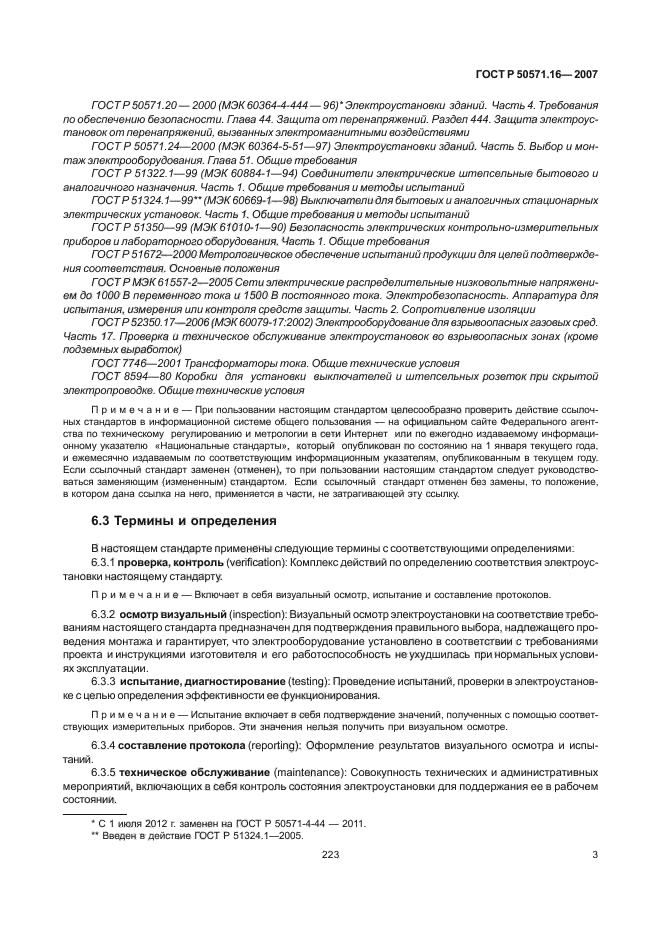

ГОСТ Р 50571.20 — 2000 (МЭК 60364-4-444 — 96)1 Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Защита от перенапряжений. Раздел 444. Защита электроустановок от перенапряжений, вызванных электромагнитными воздействиями
ГОСТ Р 50571.24-2000 (МЭК 60364-5-51—97) Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Гпава 51. Общие требования
ГОСТ Р 51322.1-99 (МЭК 60884-1—94) Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний
ГОСТ Р 51324.1-99» (МЭК 60669-1—98) Выключатели для бытовых и аналогичных стационарных электрических установок. Часть 1. Общие требования и методы испытаний
ГОСТ Р 51350-99 (МЭК 61010-1—90) Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ Р 51672-2000 Метрологическое обеспечение испытаний продукции для целей подтверждения соответствия. Основные положения
ГОСТ Р МЭК 61557-2-2005 Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции
ГОСТР 52350.17-2006 (МЭК 60079-17:2002) Электрооборудование для взрывоопасных газовых сред. Часть 17. Проверка и техническое обслуживание электроустановок во взрывоопасных зонах (кроме подземных выработок)
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
ГОСТ 8594-80 Коробки для установки выключателей и штепсельных розеток при скрытой электропроводке. Общие технические условия
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и ежемесячно издаваемым по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (отменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
6.3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
6.3.1 проверка, контроль (verification): Комплекс действий по определению соответствия электроустановки настоящему стандарту.
Примечание — Включает в себя визуальный осмотр, испытание и составление протоколов.
6.3.2 осмотр визуальный (inspection): Визуальный осмотр электроустановки на соответствие требованиям настоящего стандарта предназначен для подтверждения правильного выбора, надлежащего проведения монтажа и гарантирует, что электрооборудование установлено в соответствии с требованиями проекта и инструкциями изготовителя и его работоспособность не ухудшилась при нормальных условиях эксплуатации.
6.3.3 испытание, диагностирование (testing). Проведение испытаний, проверки в электроустановке с целью определения эффективности ее функционирования.
Примечание — Испытание включает в себя подтверждение значений, полученных с помощью соответствующих измерительных приборов. Эти значения нельзя получить при визуальном осмотре.
6.3.4 составление протокола (reporting): Оформление результатов визуального осмотра и испытаний.
6.3.5 техническое обслуживание (maintenance): Совокупность технических и административных мероприятий, включающих в себя контроль состояния электроустановки для поддержания ее в рабочем состоянии.
3
1
С 1 июля 2012 г. заменен на ГОСТ Р 50571-4-44 — 2011.
ГОСТ Р 50571.16-2007

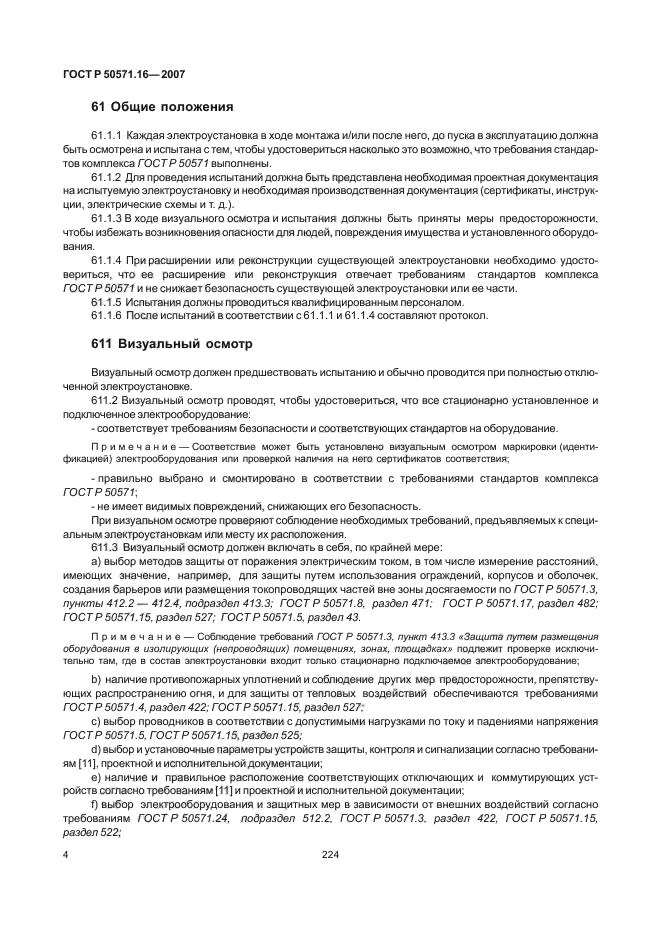

61 Общие положения
61.1.1 Каждая электроустановка в ходе монтажа иУили после него, до пуска в эксплуатацию должна быть осмотрена и испытана с тем. чтобы удостовериться насколько это возможно, что требования стандартов комплекса ГОСТР 50571 выполнены.
61.1.2 Для проведения испытаний должна быть представлена необходимая проектная документация на испытуемую электроустановку и необходимая производственная документация (сертификаты, инструкции. электрические схемы и т. д.).
61.1.3 В ходе визуального осмотра и испытания должны быть приняты меры предосторожности, чтобы избежать возникновения опасности для людей, повреждения имущества и установленного оборудования.
61.1.4 При расширении или реконструкции существующей электроустановки необходимо удостовериться, что ее расширение или реконструкция отвечает требованиям стандартов комплекса ГОСТР 50571 и не снижает безопасность существующей электроустановки или ее части.
61.1.5 Испытания должны проводиться квалифицированным персоналом.
61.1.6 После испытаний в соответствии с 61.1.1 и 61.1.4 составляют протокол.
611 Визуальный осмотр
Визуальный осмотр должен предшествовать испытанию и обычно проводится при полностью отключенной электроустановке.
611.2 Визуальный осмотр проводят, чтобы удостовериться, что все стационарно установленное и подключенное электрооборудование:
— соответствует требованиям безопасности и соответствующих стандартов на оборудование.
Примечание — Соответствие может быть установлено визуальным осмотром маркировки (идентификацией) электрооборудования или проверкой наличия на него сертификатов соответствия;
— правильно выбрано и смонтировано в соответствии с требованиями стандартов комплекса ГОСТ Р 50571\
— не имеет видимых повреждений, снижающих его безопасность.
При визуальном осмотре проверяют соблюдение необходимых требований, предъявляемых к специальным эпектроустановкам или месту их расположения.
611.3 Визуальный осмотр должен включать в себя, по крайней мере:
a) выбор методов защиты от поражения электрическим током, в том числе измерение расстояний, имеющих значение, например, для защиты путем использования ограждений, корпусов и оболочек, создания барьеров или размещения токопроводящих частей вне зоны досягаемости по ГОСТР 50571.3. пункты 412.2 — 412.4. подраздел 413.3: ГОСТ Р 50571.8. раздел 471: ГОСТ Р 50571.17. раздел 482: ГОСТР 50571.15. раздел 527; ГОСТР 50571.5. раздел 43.
Примечание — Соблюдение требований ГОСТ Р 50571.3. пункт 413.3 «Защита путем размещения оборудования в изопирующих (непроводящих) помещениях, зонах, площадках» подлежит проверке исключительно там. где в состав электроустановки входит только стационарно подключаемое электрооборудование;
b) наличие противопожарных уплотнений и соблюдение других мер предосторожности, препятствующих распространению огня, и для защиты от тепловых воздействий обеспечиваются требованиями ГОСТР 50571.4. раздел 422: ГОСТР 50571.15, раздел 527:
c) выбор проводников в соответствии с допустимыми нагрузками по току и падениями напряжения ГОСТР 50571.5. ГОСТР 50571.15. раздел 525:
d) выбор и установочные параметры устройств защиты, контроля и сигнализации согласно требованиям [11], проектмой и исполнительной документации;
e) наличие и правильное расположение соответствующих отключающих и коммутирующих устройств согласно требованиям [11] и проектной и исполнительной документации;
f) выбор электрооборудования и защитных мер в зависимости от внешних воздействий согласно требованиям ГОСТ Р 50571.24. подраздел 512.2. ГОСТ Р 50571.3. раздел 422. ГОСТ Р 50571.15. раздел 522:
224
4
ГОСТ Р 50571.16-2007
g) проверку маркировки (идентификации) нулевых рабочих и защитных проводников по ГОСТР 50571.24. подраздел 514.3:
h) наличие однопопюсных переключающих устройств в фазных проводниках согласно требованиям [11], проектной и исполнительной документации;
i) наличие схем. предупреждающих надписей или другой подобной информации по ГОСТР 50571.24. подраздел 514.5:
j) проверку маркировки (идентификации) цепей, устройств защиты от сверхтоков, выключателей, клемм и др. по ГОСТР 50571.24. раздел 514:
к) правипьность соединения проводников по ГОСТР 50571.15. раздел 526:
I) наличие и правильный выбор защитных проводников, включая основные и дополнительные выравнивающие проводники по ГОСТР 50571.10:
т) доступность удобной работы, идентификации и технического обспуживания электроустановки по ГОСТР 50571.24. разделы 513,514:
п) наличие и правильный выбор (при необходимости) мер защиты электроустановок: в зависимости от внешних условий — ГОСТР 50571.17f раздел 482: защиты электроустановок до 1 кВ от перенапряжений. вызванных замыканиями на землю в электроустановках выше 1 кВ — ГОСТ Р 50571.18. раздел 442: от грозовых и коммутационных перенапряжений — ГОСТ Р 50571.19. раздел 443: от перенапряжений. вызванных электромагнитными воздействиями согласно требованиям ГОСТР 50571.20. раздел 444:
о) наличие и правильный выбор (при необходимости) измерительного трансформатора тока до 1000 В по ГОСТ 7746.
612 Испытания
612.1 Общие положения

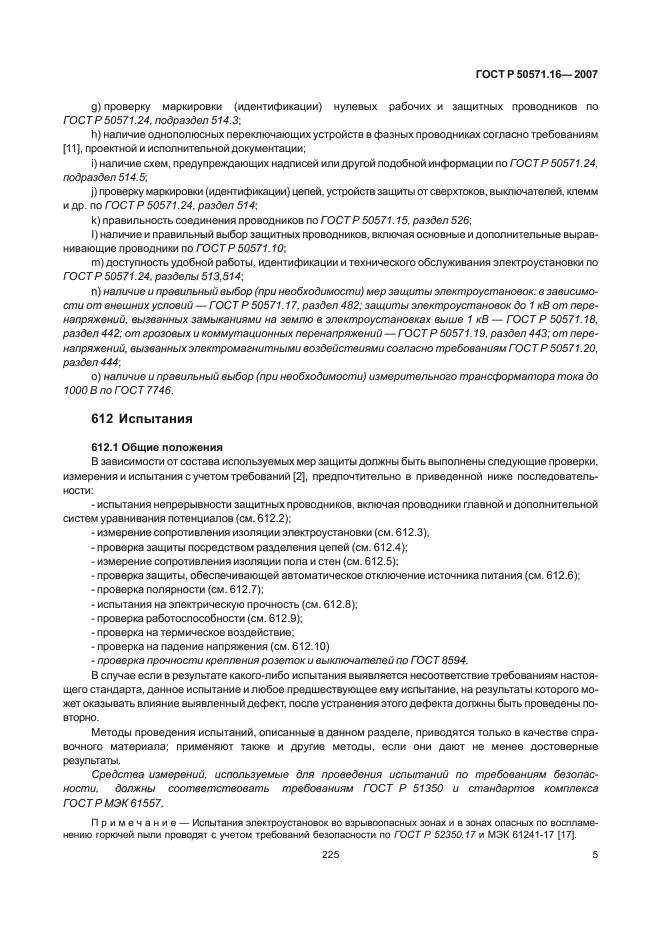

В зависимости от состава используемых мер защиты должны быть выполнены следующие проверки, измерения и испытания с учетом требований [2], предпочтительно в приведенной ниже последовательности:
— испытания непрерывности защитных проводников, включая проводники главной и дополнительной систем уравнивания потенциалов (см. 612.2);
* измерение сопротивления изоляции электроустановки (см. 612.3).
— проверка защиты посредством разделения цепей (см. 612.4);
— измерение сопротивления изоляции пола и стен (см. 612.5);
— проверка защиты, обеспечивающей автоматическое отключение источника питания (см. 612.6);
— проверка попярности (см. 612.7);
— испытания на эпектрическую прочность (см. 612.8);
— проверка работоспособности (см. 612.9);
— проверка на термическое воздействие;
— проверка на падение напряжения (см. 612.10)
— проверка прочности крепления розеток и выключателей по ГОСТ 8594.
В случае если в результате какого-либо испытания выявляется несоответствие требованиям настоящего стандарта, данное испытание и любое предшествующее ему испытание, на результаты которого может оказывать влияние выявленный дефект, после устранения этого дефекта должны быть проведены повторно.
Методы проведения испытаний, описанные в данном разделе, приводятся только в качестве справочного материала; применяют также и другие методы, если они дают не менее достоверные результаты.
Сродства измерений, используемые для проведения испытаний по требованиям безопасности. должны соответствовать требованиям ГОСТ Р 51350 и стандартов комплекса ГОСТРМЭК61557.
Примечание — Испытания электроустановок во взрывоопасных зонах и в зонах опасных по воспламенению горючей пыли проводят с учетом требований безопасности по ГОСТ Р 52350.17 и МЭК 61241-17 [17].
225
5
ГОСТ Р 50571.16-2007

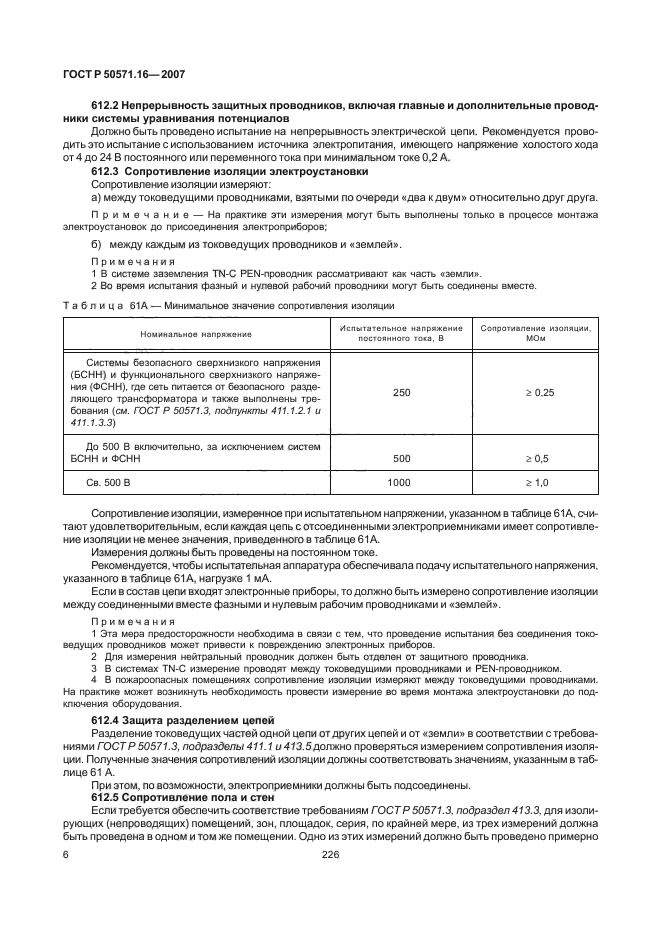

612.2 Непрерывность защитных проводников, включая главные и дополнительные проводники системы уравнивания потенциалов
Должно быть проведено испытание на непрерывность электрической цепи. Рекомендуется проводить это испытание с использованием источника электропитания, имеющего напряжение холостого хода от 4 до 24 В постоянного или переменного тока при минимальном токе 0,2 А.
612.3 Сопротивление изоляции электроустановки
Сопротивление изоляции измеряют:
а) между токоведущими проводниками, взятыми по очереди «два к двум» относительно друг друга.
Примечание — На практике эти измерения могут быть выполнены только в процессе монтажа электроустановок до присоединения электроприборов;
б) между каждым из токоведущих проводников и «землей».
|
Примечания 1 В системе заземления TN-C PEN-проводник рассматривают как часть «земли». 2 Во время испытания фазный и нулевой рабочий проводники могут быть соединены вместе. Таблица 61А — Минимальное значение сопротивления изоляции |
||||||||||||
|
Сопротивление изоляции, измеренное при испытательном напряжении, указанном в таблице 61 А. считают удовлетворительным, если каждая цепь с отсоединенными электроприемниками имеет сопротивпе-ние изопяции не менее значения, приведенного в таблице 61А.
Измерения должны быть проведены на постоянном токе.
Рекомендуется, чтобы испытательная аппаратура обеспечивала подачу испытатепьного напряжения, указанного в таблице 61 А. нагрузке 1 мА.
Если в состав цепи входят электронные приборы, то должно быть измерено сопротивление изоляции между соединенными вместе фазными и нулевым рабочим проводниками и «землей».
Примечания
1 Эта мера предосторожности необходима в связи с тем, что проведение испытания без соединения токоведущих проводников может привести к повреждению электронных приборов.
2 Для измерения нейтральный проводник должен быть отделен от защитного проводника.
3 В системах TN-C измерение проводят между токоведущими проводниками и PEN-лроводником.
4 В пожароопасных помещениях сопротивление изоляции измеряют между токоведущими проводниками. На практике может возникнуть необходимость провести измерение во время монтажа электроустановки до подключения оборудования.
612.4 Защита разделением цепей
Разделение токоведущих частей одной цепи от других цепей и от «земли» в соответствии с требованиями ГОСТР 50571.3, подразделы 411.1 и 413.5 должно проверяться измерением сопротивления изоляции. Полученные значения сопротивлений изоляции должны соответствовать значениям, указанным в таблице 61 А.
При этом, по возможности, электроприемники должны быть подсоединены.
612.5 Сопротивление пола и стен

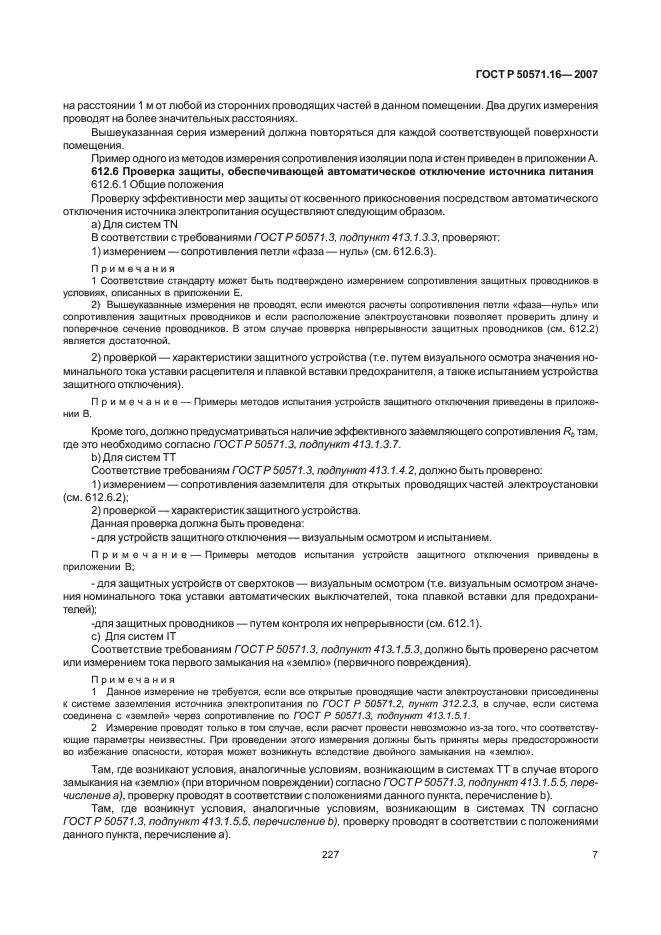

Если требуется обеспечить соответствие требованиям ГОСТР 50571.3. подраздел 413.3. для изолирующих (непроводящих) помещений, зон, площадок, серия, по крайней мере, из трех измерений допжна быть проведена в одном и том же помещении. Одно из этих измерений должно быть проведено примерно
226
6
ГОСТ Р 50571.16-2007
на расстоянии 1 м от любой из сторонних проводящих частей в данном помещении. Два других измерения проводят на более значительных расстояниях.
Вышеуказанная серия измерений должна повторяться для каждой соответствующей поверхности помещения.

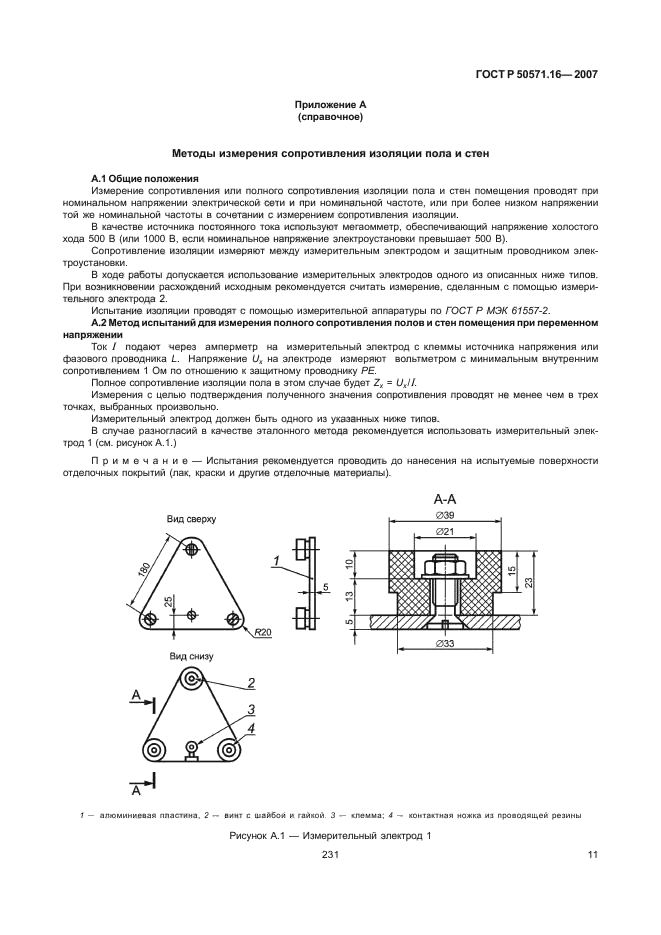

Пример одного из методов измерения сопротивления изоляции пола и стен приведен в приложении А.
612.6 Проверка защиты, обеспечивающей автоматическое отключение источника питания
612.6.1 Общие положения
Проверку эффективности мер защиты от косвенного прикосновения посредством автоматического отключения источника электропитания осуществляют следующим образом.
a) Для систем TN
В соответствии с требованиями ГОСТР50571.3. подпункт 413.1.3.3, проверяют:
1) измерением — сопротивления петли «фаза — нуль» (см. 612.6.3).
Примечания
1 Соответствие стандарту может быть подтверждено измерением сопротивления защитных проводников в условиях, описанных в приложении Е.
2) Вышеуказанные измерения не проводят, если имеются расчеты сопротивления петли «фаза—нуль» или сопротивления защитных проводников и если расположение электроустановки позволяет проверить длину и поперечное сечение проводников. В этом случае проверка непрерывности защитных проводников (см. 612-2) является достаточной.
2) проверкой — характеристики защитного устройства (т.е. путем визуального осмотра значения номинального тока уставки расцепителя и плавкой вставки предохранителя, а также испытанием устройства защитного отключения).
Примечание — Примеры методов испытания устройств защитного отключения приведены в приложении В.
Кроме того, должно предусматриваться наличие эффективного заземляющего сопротивления Rt там. где это необходимо согласно ГОСТР 50571.3. подпункт 413.1.3.7.
b)Для систем ТТ
Соответствие требованиям ГОСТР 50571.3. подпункт 413.1.4.2. должно быть проверено:

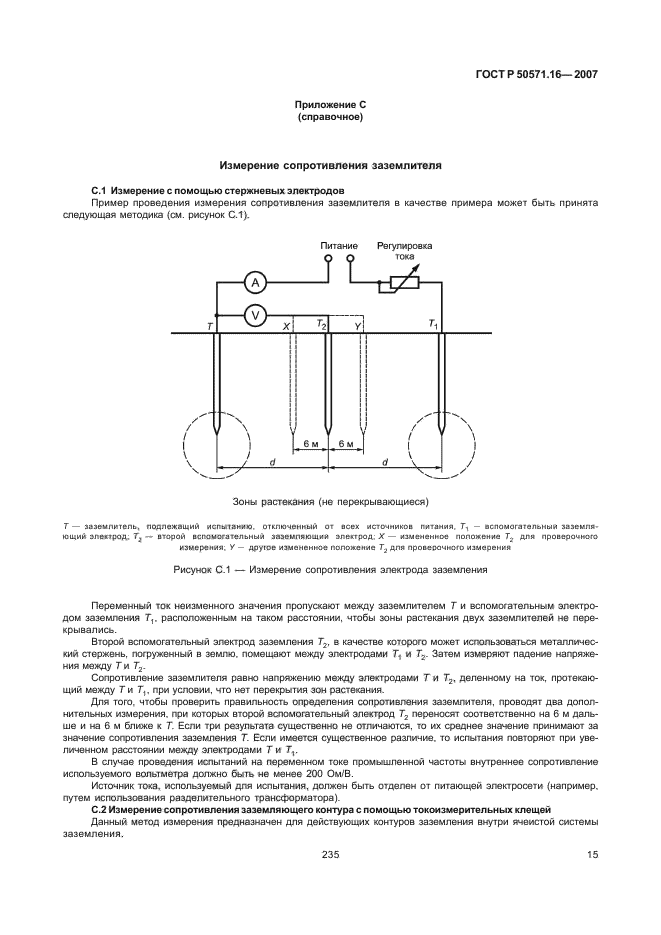

1) измерением —сопротивления заземлителя для открытых проводящих частей электроустановки (см. 612.6.2);
2) проверкой — характеристик защитного устройства.
Данная проверка должна быть проведена:
• для устройств защитного отключения — визуальным осмотром и испытанием.
Примечание — Примеры методов испытания устройств защитного отключения приведены в приложении В;
— для защитных устройств от сверхтоков — визуальным осмотром (т.е. визуальным осмотром значения номинального тока уставки автоматических выключателей, тока плавкой вставки для предохранителей);
-для защитных проводников — путем контроля их непрерывности (см. 612.1).
c) Для систем IT
Соответствие требованиям ГОСТ Р 50571.3. подпункт 413.1.5.3, должно быть проверено расчетом или измерением тока первого замыкания на «землю» (первичного повреждения).
Примечания
1 Данное измерение не требуется, если все открытые проводящие части электроустановки присоеди
