ГОСТ Р 50254-92
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОРОТКИЕ ЗАМЫКАНИЯ В ЭЛЕКТРОУСТАНОВКАХ
МЕТОДЫ РАСЧЕТА ЭЛЕКТРОДИНАМИЧЕСКОГО И ТЕРМИЧЕСКОГО ДЕЙСТВИЯ ТОКА КОРОТКОГО ЗАМЫКАНИЯ
Издание официальное
БЗ 2-9 3/202
ГОССТАНДАРТ РОССИИ Моски

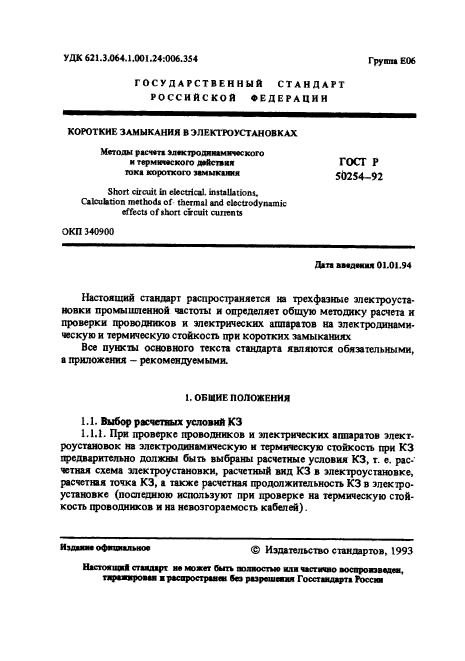

УДК 621.3.064.1.001.24.-006.354 Группа Е06
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОРОТКИЕ ЗАМЫКАНИЯ В ЭЛЕКТРОУСТАНОВКАХ
Методы расчета электродинамического
и термического действия ГОСТ Р
ток» короткого iiMUKMia 50254—92
Short circuit in electric»!. mitalUtioni.
CalcuJaoon method» of thermal and clecuodynamic effect! of abort circuit current*
ОКП 340900
Дата аидмш 01.01.94
Настоящий стандарт распространяется ка трехфаэкые электроустановки промышленной частоты и определяет общую методику расчета н проверки проводников и электрических аппаратов на электродинамическую и термическую стойкость при коротких замыканиях
Все пункты основного текста стандарта являются обязательными, а приложения — рекомендуемыми.
1. ОБПИЕ ПОЛОЖЕНИЯ
1.1. Выбор расчетных условий КЗ
1.1.1. При проверке проводников и электрических аппаратов электроустановок на электродинамическую и термическую стойкость при КЗ предварительно должны быть выбраны расчетные условия КЗ, т. е. расчетная схема Х1ектроустановки, расчетный вид КЗ в электроустановке, расчетная точка КЗ, а также расчетная продолжительность КЗ в электроустановке (последнюю используют при проверке на термическую стойкость проводников и на невозгораемость кабелей).
Издиом офтоалько* © Издательство стандартов, 1993
Настоящий стандарт не может Выть яохяостыо яла частично воспроизведя!, гярюгромя ■ распространи вез разрешат Госстандарта Россия

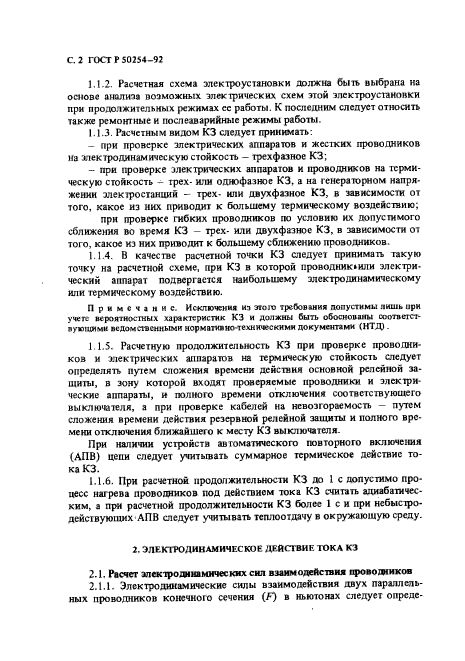

С. 2 ГОСТ Р 50254-91
1.1.2. Расчетная схема электроустановки должна быть выбрана на основе анализа возможных электрических схем этой электроустановки при продолжительных режимах се работы. К последним следует относить также ремонтные и послеавзрийные режимы работы.
1.1.3. Расчетным видом КЗ следует принимать:
— при проверке электрических аппаратов и жестких проводников на алек тродинамичсскую стойкость — трехфазное КЗ;
— при проверке электрических аппаратов и проводников на термическую стойкость — трех- или однофазное КЗ. а на генераторном напряжении элекгростанций — трех- или двухфазное КЗ, в зависимости от того, какое из них приводит к большему термическому воздействию;
при проверке гибких проводников по условию их допустимого сближения во время КЗ — трех- или двухфазное КЗ. в зависимости от того, какое из них приводит к большему сближению проводников.
1.1.4. В качестве расчетной точки КЗ следует принимал, такую точку на расчетной схеме, при КЗ в которой проводник»или электрический аппарат подвергается наибольшему хтектродинамическому или термическому воздействию.
Примечание. Исключения из этого трсОов»ния допустимы лишь мри учете мроятносгных характеристик КЗ и должны быть обосноиаиы соответствующими ведомственными нормативно техимягкими документами (НТД1.
1 1.5. Расчетную продолжительность КЗ при проверке проводников и электрических аппаратов на термическую стойкость следует определять путем сложения времени действия основной репейной зашит, в зону которой входят проверяемые проводники и электрические аппараты, и полного времени отключения соответствующего выключателя, а при проверке кабелей на нсвоэюраемостъ — путем сложения времени действия резервной релейной защиты и полного времени отключения ближайшего к месту КЗ выключателя
При наличии устройств ав юматичсского нов торного включения (АПВ) цеди следует учитывать суммарное термическое действие тока КЗ.
1.1.6. При расчетной продолжительности КЗ до 1 с допустимо процесс нагрева проводников иод действием тока КЗ считать адиабатическим, а при расчетной продолжительности КЗ более 1 с и при небыстро-дейсгвующих АПВ следует учитывать теплоотдачу в окружающую среду.
2. ЭЛЕКТРОДИНАМИЧЕСКОЕ ДЕЙСТВИЕ ТОКА КЗ
2.1. Расчет электродинамических сил взаимодействия проводоиков
2.1.1. Электродинамические силы взаимодействия двух параллельных проводников конечного сечения (F) в ньютонах следует опрсде-

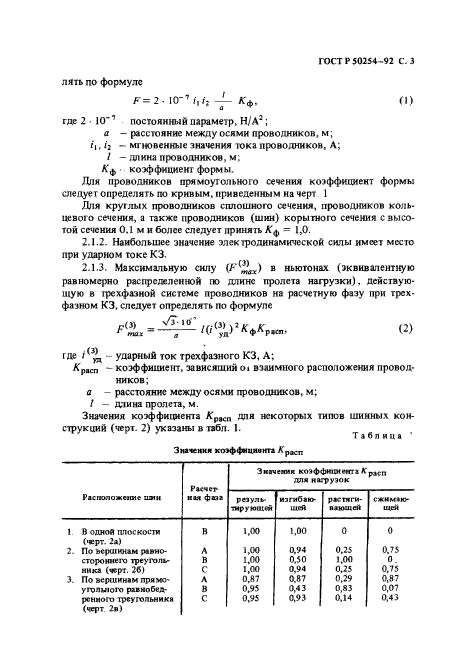

ГОСТ Р 50254-92 С. 3
лять по формуле
F=2- 10″7/,/, -j- АГф, (I)
где 2 • 10′1 постоянный параметр, Н/Аа;
а — расстояние между осями проводников, м;
/|, i2 — мгновенные значения тока проводников, А;
/ — длина проводников, м;
А’ф коэффициент формы.
Дня проводников прямоугольного сечения коэффициент формы следует определять по кривым, приведенным на черт 1
Дня кру!лых проводников сплошного сечения, проводников коль-цево! о сечения, а также проводников (шин) корытжио сечения с высотой сечения 0.1 м и более следует принять А’ф = 1,0.
2.1.2. Наибольшее значение электродинамической силы имеет место при ударном токе КЗ.
2.1.3. .Максимальную силу (f’^i^) в ньютонах (эквивалентную равномерно распределенной по длине пролета нагрузки), действующую в грехфазной системе проводников на расчетную фазу при трехфазном КЗ. следует определять по формуле
^—4^’O’<2>
где / ^ — ударный ток трехфазного КЗ, А;
*р«сп — коэффициент, зависящий oi взаимного расположения проводников;
а — расстояние между осями проводников, м;
/ — длина пролета, м.
Значения коэффициента Ар$сп ДИЯ некоторых типов шинных конструкций (черт. 2) указаны в табл. 1.
Таблица ‘
|
Значения ко>фф*циаш» Крастт |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||

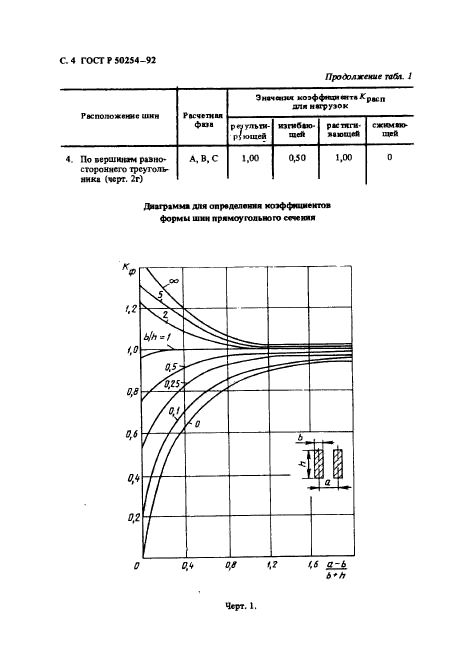

С. 4 ГОСТ Р 50254-92
|
Продолжение табл I |
|||||||||||||||||
|
|||||||||||||||||
Диаграмма ДЛЯ ипр*деления коэффициентов формы шхм прямоугольного спгкки
Черт. I.
ГОСТ Р 50254-92 С. 5

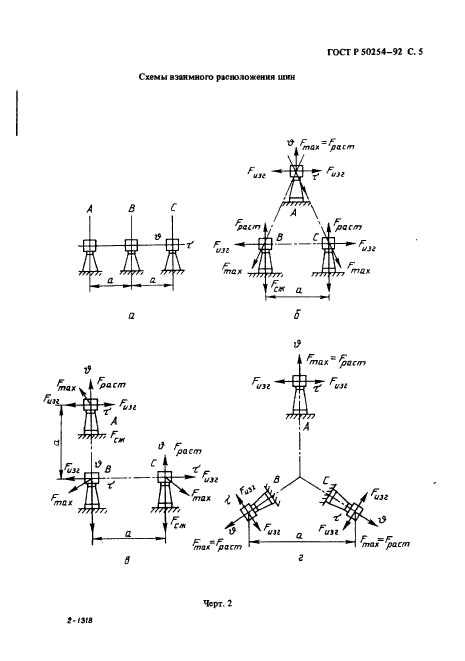

Схемы взаимного расположения шин
В
rtft
Черт. 2

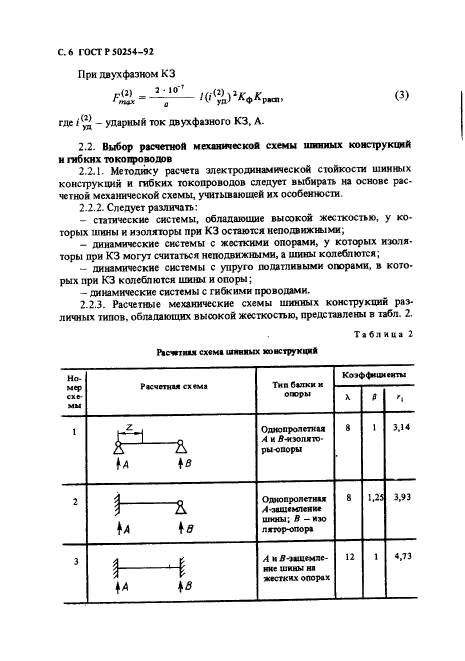

С. 6 ГОСТ Р 50254-92
При двухфазном КЗ
fUZc — —а‘°Т /(/%аА’ф#:рвв. (3)
где /(^ — ударный ток двухфазного КЗ. А.
2.2. Выбор расчетной механической схемы шюгаых конструкций н гибких то ко про во до в
2.2.1. Методику расчета электродинамической стойкости шинных конструкций и гибких токогтроводов следует выбирать на основе расчетной механической схемы, учитывающей их особенности
2.2.2. Следует различать:
— статические системы, обладающие высокой жесткостью, у которых пгины и изоляторы при КЗ остаются неподвижными;
— динамические системы с жесткими опорами, у которых изоляторы при КЗ могут считаться неподвижными, а шины колеблются;
— динамические системы с упруго податливыми опорами, в которых при КЗ колеблются шины и опоры;
— динамические системы с гибкими проводами.
2.2.3. Расчетные механические схемы шинных конструкций различных типов, обладающих высокой жесткостью, представлены в табл. 2.
|
Таблица 2 Расятпм схема шин них конструкция |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
ГОСГР 50254-92 С. 7
|

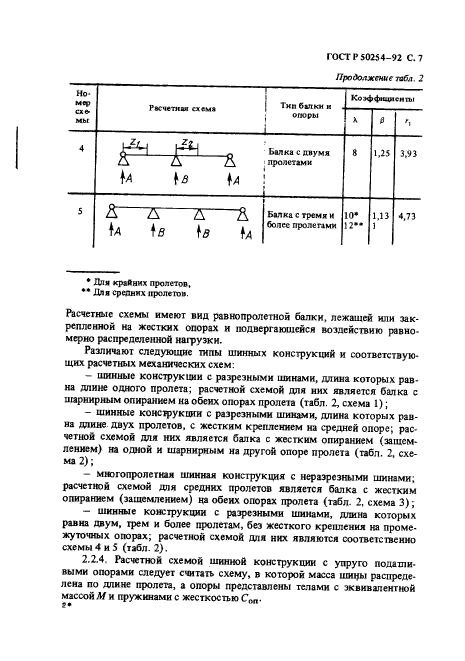

Продолжение табл. 2 |
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
• Для крайних пролетов, •• Дяя среоямх пролетов. |
|||||||||||||||||||||||
Расчетные схемы имеют вид равнопролетной балки, лежашей или закрепленной на жестких опорах и подвергающейся воздействию равномерно распределенной нагрузки.
Различают следующие типы шинных конструкций и соответствующих расчетных механических схем:
— шинные конструкции с разрезными шинами, длина которых равна длине одного пролета; расчетной схемой для них является балка с шарнирным опиранием на обеих опорах пролета (табл. 2, схема 1);
— шинные конструкции с разрезными шинами, длина которых равна длине двух пролетов, с жестким креплением на средней опоре; расчетной схемой для них является балка с жестким опиранием (защемлением) на оаиой и шарнирным на другой опоре пролета (табл. 2. схема 2);
— многопролетная шинная конструкция с неразрезкыми шинами; расчетной схемой для средних пролетов является балка с жестким опиранием (защемлением) на обеих опорах пролета (табл. 2, схема 3);
— шинные конструкции с разрезными шинами, длина которых равна двум, трем и более пролетам, без жесткого крепления на промежуточных опорах; расчетной схемой для нкх являются соответственно схемы 4 и 5 (табл. 2).
2.2.4. Расчетной схемой шинной конструкции с упруго податливыми опорами следует считать схему, в которой масса шины распределена по длине пролета, а опоры представлены телами с эквивалентной массой М и пружинами с жесткостью С,*,.
»•
С» ГОСТ Р 50254-92

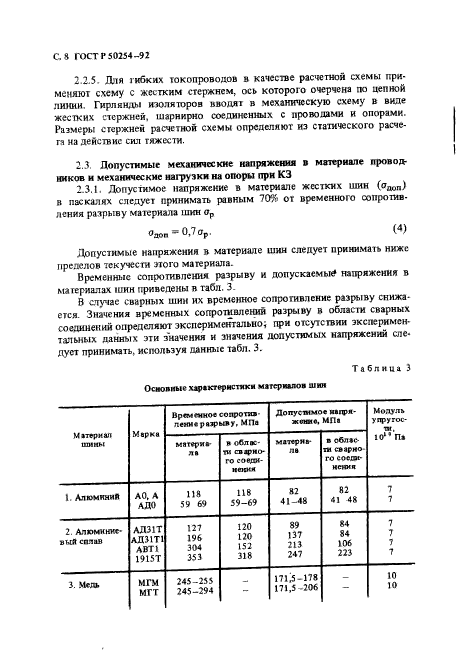

2.2.5. Для гибких токопроводов в качестве расчетной схемы применяют схему с жестким стержнем, ось которого очерчена по цепной линии. Гирлянды изоляторов вводят в механическую схему в виде жестких стержней, шарнирно соединенных с проводами и опорами. Размеры стержней расчетной схемы определяют из статического расчета на действие сил тяжести.
2.3. Допустимые механические напряжения в материале проводников и механические нагрузки на опоры при КЗ
2.3.1. Допустимое напряжение в материале жестких шин в паскалях следует принимать равным 70% от временного сопротивления разрыву материала шин ор
Ояоп-0,7<7р. (4)
Допустимые напряжения » материале шин следует принимать ниже пределов текучести этого материала.
Временные сопротивления разрыву и допускаемый напряжения в материалах шин приведены в табл. 3.
В случае сварных шин их временное сопротивление разрыву снижается. Значения временных сопротивлений разрыву в облает сварных соединений определяют экспериментально; при отсутствии экспериментальных данных эти значения и значения допустимых напряжений следует принимать, используя данные табл. 3.
|
Таблица 3 Осмонпкю характеристики материалов шин |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ГОСТ Р 50254-92 С. 9

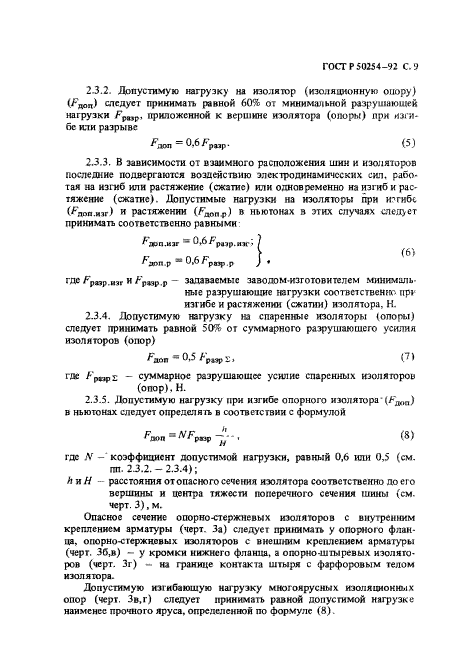

2-3.2. Допустимую нагрузку на изолятор (изоляционную опору) (/*’дод) следует принимать равной 60% от минимальной разрушающей нагрузки Fpgjp. приложенной к вершине изолятора (опоры) при изгибе или разрыве
^лол = 0-6 pup- (5 )
2.3.3. В зависимости от взаимного расположения шин и изоляторов последние подвергаются воздействию электродинамических сил. работая на изгиб или растяжение (сжатие) или одновременно на изгиб и растяжение (сжатие). Допустимые нагрузки на изоляторы при и’гибс (^доплат) и растяжении (^„*) в ньютонах в этих случаях следует принимать соответственно равными
^дрп.изг в 0*6^»раэр.и»г’’
^зюп.р “ рор.р
где /^рмр.иаг и /’р«Эр.р — задаваемые заводомизготовителем минималь кые разрушающие нагрузки соответствен?!’ пр» изгибе и растяжении (сжатии) изолятора, К.
2.3.4. Допустимую кагрузку на спаренные изоляторы (опоры) следует принимать равной 50% от суммарного разрушающего усилия изоляторов (опор)
F& n-O.S/’p^v, (7)
где /,‘р«яр1 — суммарное разрушающее усилие спаренных изоляторов (опор), Н.
2.3.5. Допустимую наг рузку при изгибе опорного изолятора (/■Я(,п) в ньютонах следует определять в соответствии с формулой
(8)
//
где N — коэффициент допустимой нагрузки, равный 0,6 или 0,5 (см.
пп. 2.3.2. — 2.3.4);
Л и Н — расстояния от опасного сечения изолятора соответственно до его вершины и центра тяжести поперечного сечения шины (см. черт. 3), м.
Опасное сечение опорно-стержневых изоляторов с внутренним креплением арматуры (черт. За) следует принимать у опорного фланца, опорно-сгержнсвых изоляторов с внешним креплением арматуры (черт. 36,в) — у кромки нижнего фланпа, а опорно-штыревых изоляторов (черт. Зг) — на границе контакта штыря с фарфоровым телом изолятора.
Допустимую изгибающую нагрузку многоярусных изоляционных опор (черт. Зв,г) следует принимать равной допустимой нагрузке наименее прочного яруса, определенной по формуле (8).
С. 10 ГОСТ Р 50254-92

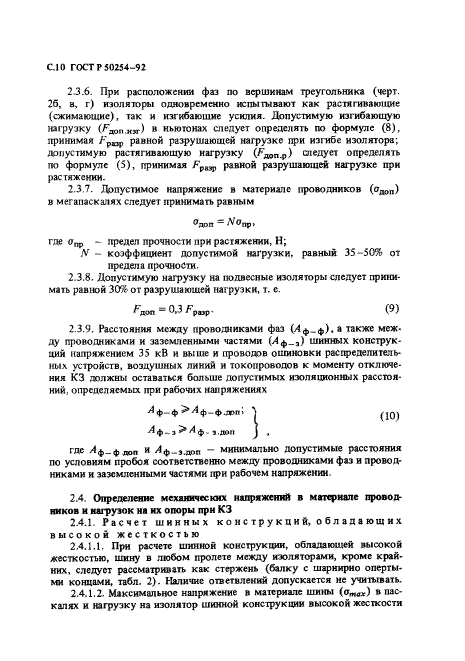

2.3.6. При расположении фаз по вершинам треугольника (черт.
26, в, г) изоляторы одновременно испытывают как растягивающие (сжимающие), так и изгибающие усилия. Допустимую изгибающую нагрузку (F*>i,.Kjr) в ньютонах следует определять по формуле (8), принимая /»‘рор равной разрушающей нагрузке при изгибе изолятора; допустимую растягивающую нагрузку (/•’яоп.г) следует определять по формуле (5), принимая рзвнон разрушающей нагрузке при
растяжении.
2.3.7. Допустимое напряжение в материале проводников (o^,,) в мегапаскалях следует принимать равным
Одоп — Л’°пр>
где Опр — предел прочности при растяжении, Н;
Лг — коэффициент допустимой нагрузки, равный 35-50% от предела прочности.
2.3.8. Допустимую нагрузку на подвесные изоляторы следует принимать равной 30% от разрушающей нагрузки, т. е.
(9)
2.3.9. Расстояния между проводниками фаз (Лф_ф). а также между проводниками и заземленными частями Иф_,) шинных конструкций напряжением 35 кВ и выше и проводов ошиновки распределительных устройств, воздушных линий и токопроводов к моменту отключения КЗ должны оставаться больше допустимых изоляционных расстояний, определяемых при рабочих напряжениях
(Ю)
где /1 ф_ ф до,, и Аф_,.яоп ~ минимально допустимые расстояния по условиям пробоя соответственно между проводниками фаз и проводниками и заземленными частями при рабочем напряжении
2.4. Определение механических напряжений в материале проводников и нагрузок на их опоры при КЗ
2.4.1. Расчет шинных конструкций, облаааюшнх высокой жесткостью
2.4.1.1. При расчете шинной конструкции, обладающей высокой жесткостью, шину в любом пролете между изоляторами, кроме крайних, следует рассматривать как стержень (балку с шарнирно опертыми концами, табл. 2). Наличие ответвлений допускается не учитывать.
2.4.1.2. Максимальное напряжение в материале шины (ome*) в паскалях и нагрузку на изолятор шинной конструкции высокой жесткости
ГОСТ Р 50254 -92 С. 11

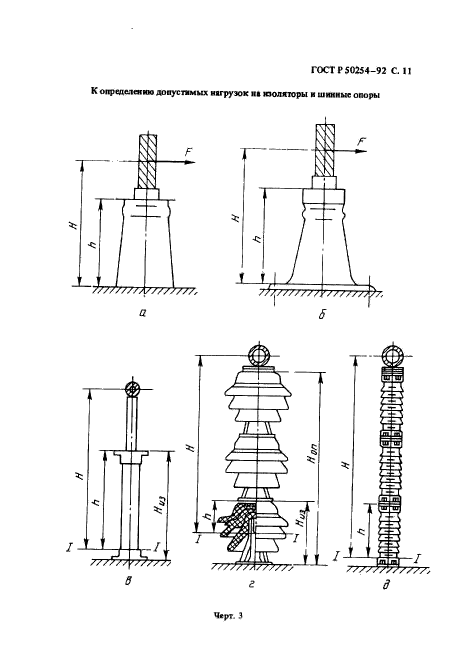

К определению допустимых мгруэох ж юолиторы ■ шинные опоры
Черт 3

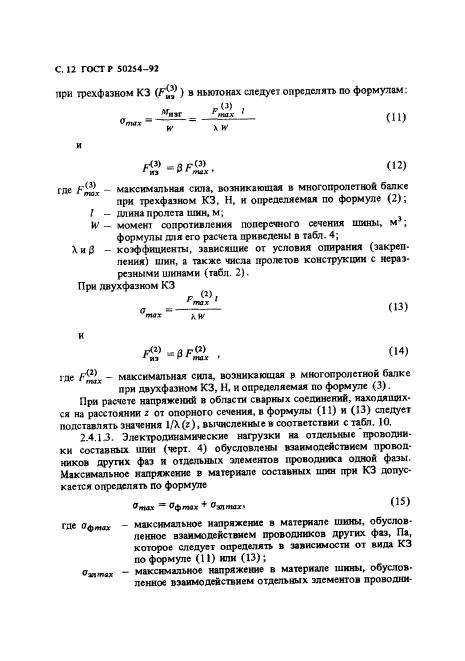

С. 12 ГОСТР 50254-92
при трехфазном КЗ ) в ньютонах следует определять по формулам: *Гваг I
‘-—г—<»>
(«2)
где — максимальная сила, возникающая в много пролет ной балке при трехфазном КЗ, Н. н определяемая по формуле (2);
I — длина пролета шин. м;
W — момент сопротивления поперечного сечения шины, м1; формулы для его расчета приведены в табл. 4;
X и 0 — коэффициенты, зависящие от условия опирания (закрепления) шин, а также числа пролетов конструкции с неразрезными шинами (табл. 2).
При двухфазном КЗ
(13)
KW
■ о«)
где , — максимальная сила, возникающая в многопролегной балке при двухфазном КЗ, Н. и определяемая по формуле (3).
При расчете напряжений в области сварных соединений, находящихся на расстоянии г от опорного сечения, в формулы (11) и (13) следует
подставлять значения 1Д (г), вычисленные в соответствии с табл. 10.
2.4.1J. Электродинамические нагрузки на отдельные проводники составных шин (черт. 4) обусловлены взаимодействием проводников других фаз и отдельных элементов проводника одной фазы. Максимальное напряжение в материале составных шин при КЗ допускается определять по формуле
0ямдг=0ф те* + Оттах* (15)
где 0фтах — максимальное напряжение в материале шмкы, обусловленное взаимодействием проводников других фаз, Па, которое следует определять в зависимости от вида КЗ по формуле (11) или (13);
Oximtx — максимальное напряжение в материале шины, обусловленное взаимодействием отдельных элементов проводки-
ГОСТ Р 50254 -92 С. 13

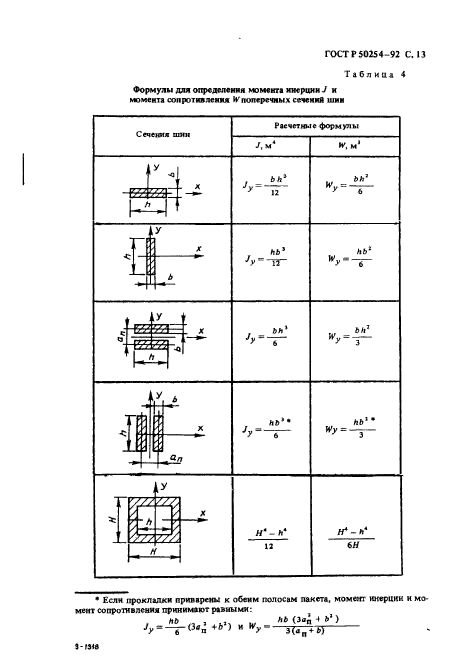

Таблица 4
Формулы для определения момента юкрции J и момента сопротивлении Wпоперечных сечения шин
• Если прокладки привареим к обеим полосам пакета, момет юмрцки к момент сопротивления принимают равными:
hb (Зап О1 )
Jy—ТГОшi +Ь’) и ^—
‘п
l-fS«
С. 14 ГОСТ Р 50254-92

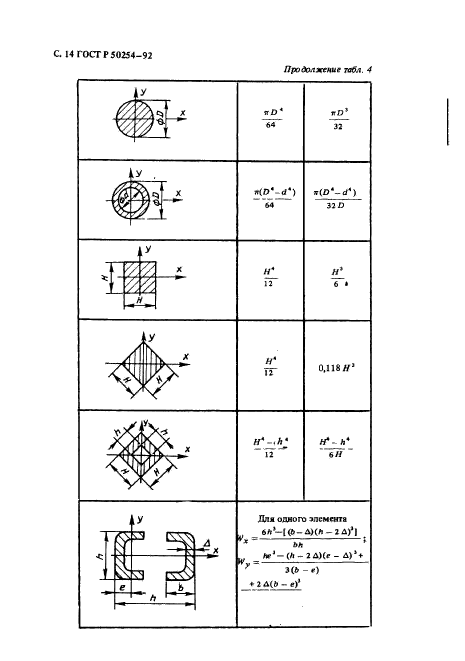

Продолжение табл. 4
nD4
64
гП
32
x(D’-d’)
32 1}
64
«1 6 •
12
0,118 Я1
12
«I н
12
|
Дли одного элемента б»,-1(0-Д>(*-2Д),| ЛЛ ; Ы-г — (Л — 2 Д)(г — Д)Ч ,= 1(Г^ ♦ 2 Д(0 — е)’ |

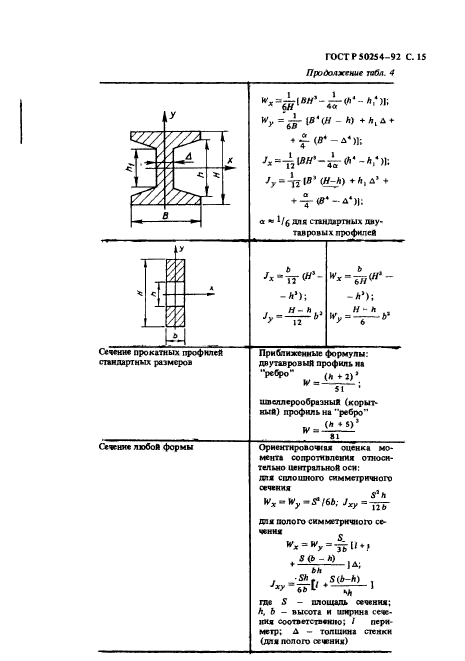

ГОСТ Р 50254-92 С. 15 ПроОоАхсние табл. 4
1 >
Н
wy =бГ 1В>(Н — л> + А.д*
• А* К
—<Л* -А/Ц; 7Т-12 Iе’ <*-*> ♦*, А» ♦
в «« 1/^ для стаидяртых окутав рових профилей
(W*-
6W -Л*); W ~ й
Я- й
= I ■ ■
12
Ь*
HV
кй-н
|
Сечение прокатных профилей стандартных размеров |
Приближенные формулы: двутавровый профиль на «ребро” (А*!)» W 51 |
швеллсрообразмыЯ (корыт-кый) профиль на «ребро»
(й ♦*)’
W ■
81
Сечение любой формы
Ориентировок яя оценка момента сопротивления относительно центральной оси: для сплошного симметричного сечения ,
Wx-Wy-*t6b;Jxy=Z±
да я полого симметричного сечения
wx “ wy U ♦ /
1
‘A
me S — ачощад* сечения; A, ft — высота и ширина сече-нхя соответственно; I периметр; Д — толшима стенки (да* полого сечения)

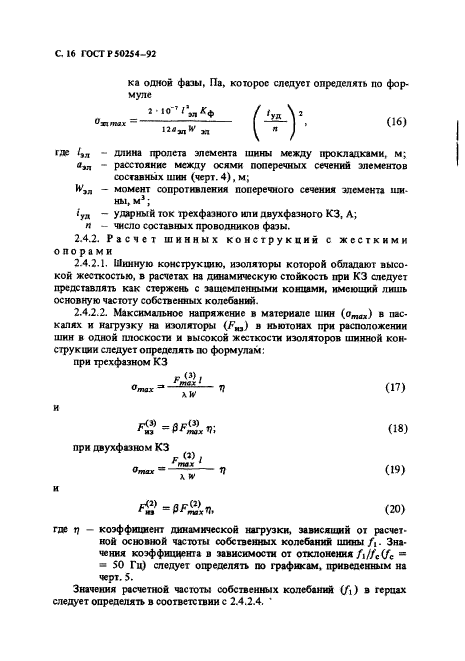

C. 16 ГОСТ Р 50254-92
ка одной фазы, Па, которое следует определять по формуле
о ( ‘у* V (Ш
,2.,», V » J ‘ ( }
г Ж /, л — длина пролета элемента шины между прокладками, м;
а,л — расстояние между осями поперечных сечений элементов
составных шин (черт. 4), м;
К’,л — момент сопротивления поперечного сечения элемента шины, м1;
/уд — ударный ток трехфаэного или двухфазного КЗ, А;
п — число составных проводников фазы.
2.4.2. Расчет шинных конструкций с жесткими опорами
2.4.2.1. Шинную конструкцию, изоляторы которой обладают высокой жесткостью, в расчетах на динамическую стойкость при КЗ следует представлять как стержень с защемленными концами, имеющий лишь основную частоту собственных колебаний.
2.4.2.2. Максимальное напряжение в материале шнн (отаж) в паскалях и нагрузку на изоляторы (F„) в ньютонах при расположении шин в одной плоскости и высокой жесткости изоляторов шинной конструкции следует определять по формулам:
при трехфазном КЗ
F (3)/
^ V (17)
*2? *0*2,1?; (18)
при двухфазном КЗ
F /
V (19)
и
*£> =PF™V, (20)
где tj — коэффициент динамической нагрузки, зависящий от расчет-кой основной частоты собственных колебаний шины Значения коэффициента а зависимости от отклонения =
— SO Гц) следует определять по графикам, приведенным на черт. 5.
Значения расчетной частоты собственных колебаний (Л) в герцах следует определять в соответствии с 2.4.2.4. *
ГОСТ Р 50254-92 С 17
Двухподосмая шина
Черт. 4

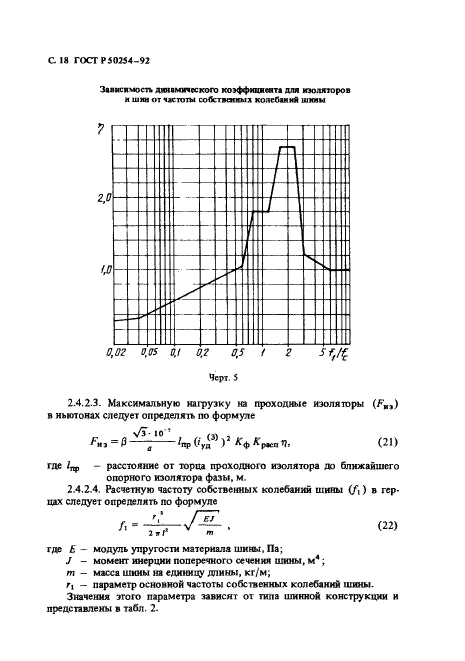

С 1Я ГОСТ Р50254-92
|
Зависимость динамического ко>ффкш<«ч* для изоляторов и шин от частоты собсткякых кол с Пан иЯ шиим |
|
2.4.2.3. Максимальную нагрузку на проходные изоляторы (Ршг) я ньютонах следует определял по формуле
-Д. ю ’ ,
J = Р ~ Атр 0″уд ) Крвеп V>
(21)
где /пр — расстояние от торца проходною изолятора до ближайшего опорного изолятора фазы, м.
2.4.2А Расчетную частоту собственных колебаний шины (f{) в герцах следует определять по формуле
Л — -V-У^ . (22)
2 wl т
где Е- модуль упругости материала шины. Па;
J — момент инерции поперечного сечения шины, м*; т — масса шины на единицу длины, кг/м; г, — параметр основной частоты собственных колебаний шины. Значения этого параметра зависят от типа шинной конструкции и представлены в табл. 2.
ГОСТ Р 50254-92 С. 19

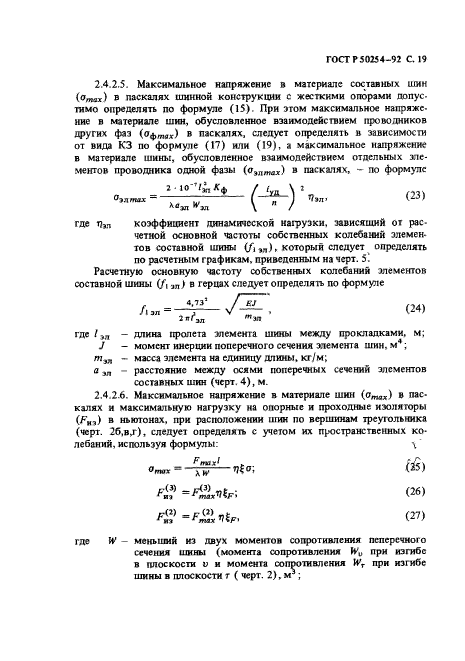

2.4.2,5. Максимальное напряжение в материале составных шин (°тах) в паскалях шинной конструкции с жесткими опорами допустимо определять по формуле (15). При этом максимальное напряжение в материале шин, обусловленное взаимодействием проводников других фаз (Офтвх) в паскалях, следует определять в зависимости от вида КЗ по формуле (17) или (19), а максимальное напряжение в материале шины, обусловленное взаимодействием отдельных элементов проводника одной фазы (оэлпигх) в паскалях, — по формуле
( » ) *“■ (23) где T}w коэффициент динамической нагрузки, зависящий от расчетной основной частоты собственных колебаний элементов составной шины (/,„), который следует определять по расчетным графикам, приведенным нз черт. 5‘.
Расчетную основную частоту собственных колебаний элементов составной шины (/, ,л) в герцах следует определять по формуле
-/?’ <М)
® зл
где />я — длина пролета элемента шины между прокладками, м;
J — момент инерции поперечного сечения элемента шин. м4; т}Я — масса элемента на единицу длины, кг/м; а — расстояние между осями поперечных сечений элементов составных шкн (черт. 4), м.
2.4.2 6. Максимальное напряжение в материале шин {оmax) * паскалях и максимальную нагрузку на опорные и проходные изоляторы (F„,) в ньютонах, при расположении игин по вершинам треугольника (черт. 26.BJ-), следует определять с учетом их пространственных колебаний, используя формулы: \
■w-У ч{°; <й)
<“)
r£?(27)
где W — меньший из двух моментов сопротивления поперечного сечения шины (момента сопротивления Wv при изгибе в плоскости i> и момента сопротивления Wr при изгибе шины в плоскости г ( черт. 2), м*;

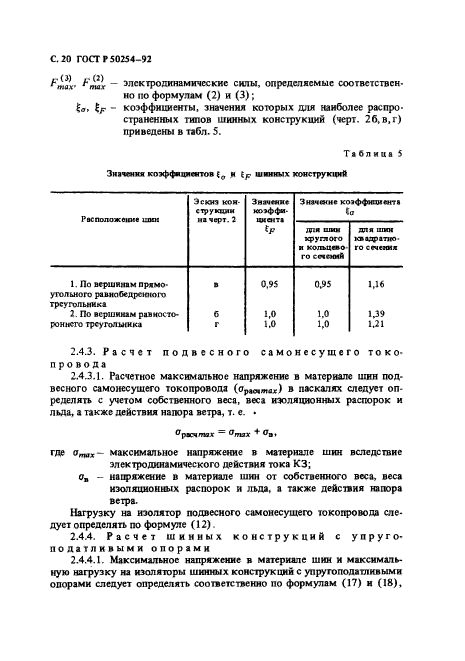

С. 20 ГОСТ Т 50254-92
электродинамические силы, определяемые соответственно по формулам (2) и (3);
коэффициенты, значения которых для наиболее распространенных типов шинных конструкций (черт. 26, в,г) приведены в табл. 5.
д.. О) д.-О) _
гтвх’ гmax £<»* -
Таблиц* 5
|
Змачмкя коэффициентов и 1р шинных конструкций |
||||||||||||
|
||||||||||||
провода
2.4.3.1. Расчетное максимальное напряжение в материале uihh подвесного самонесущего токопровода (ар,Лтлх) в паскалях следует определять с учетом собственного веса, веса изоляционных распорок и льда, а также действия напора ветра, т. е. •
Оршатах = °тах * О».
где огги1 — максимальное напряжение в материале шкн вследствие электродинамического действия тока КЗ; ов — наиряжеиие в материале шин от собственного веса, веса изоляционных распорок и льда, а также действия кагюра ветра.
Нагрузку на изолятор подвесного самонесущего токопровода следует определять по формуле (12).
2.4.4. Расчет шинных конструкций с упругоподатливыми опорами
2.4.4.1. Максимальное напряжение в материале шин и максимальную нагрузку на изоляторы шинных конструкций с упругоподатлнвыми опорами следует определять соответственно по формулам (17) н (18),
ГОСТ Р 50254-92 С. 21

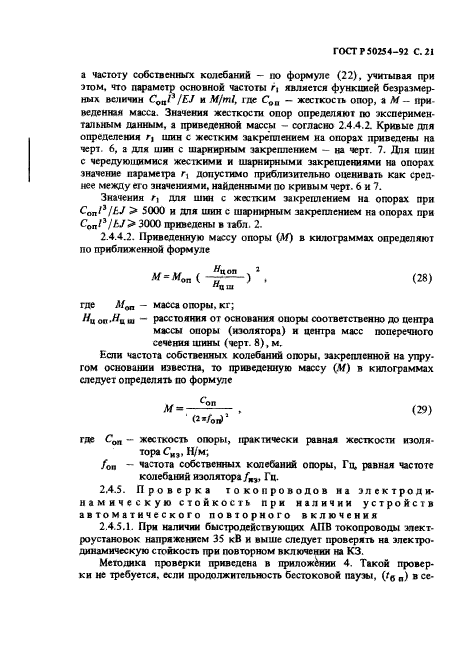

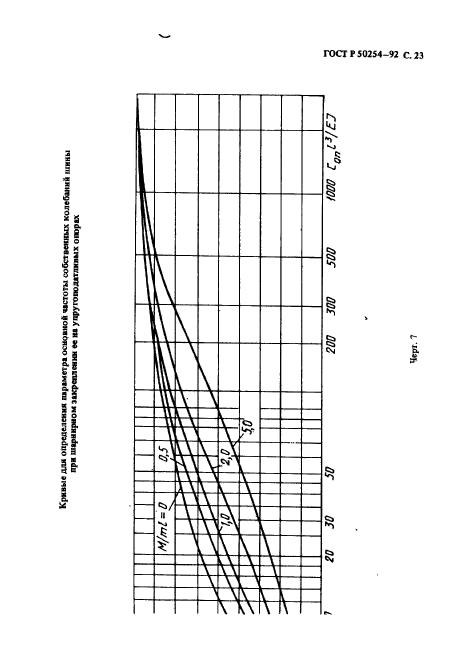

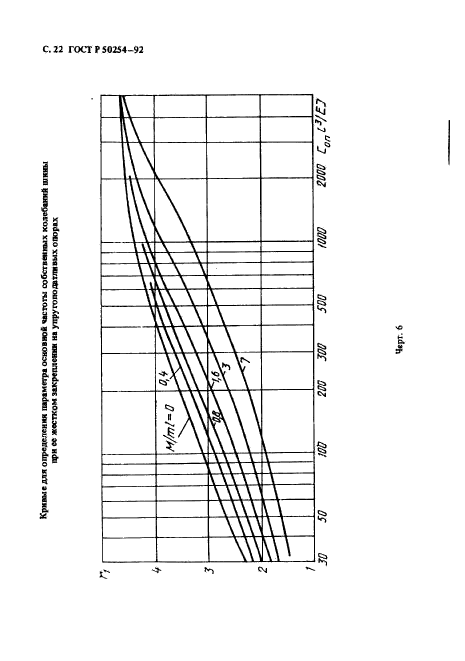

а частоту собственных колебаний — по формуле (22), учитывая при этом, что параметр основной частоты тх является функцией безразмерных величин Coal /EJ и A1/ml, где Соа — жесткость опор, а М — при веденная масса. Значения жесткости опор определяют по экспериментальным данным, а приведенной массы — согласно 2.4.4.1 Кривые для определения г, шин с жестким закреплением на опорах приведены на черт. 6, а для шин с шарнирным закреплением — ка черт. 7. Для шин с чередующимися жесткими и шарнирными закреплениями на опорах значение параметра г, допустимо приблизительно оценивать как среднее между его значениями, найденными по кривым черт. 6 и 7.
Значения для шкн с жестким закреплением на опорах при Conl3/kJ > 5000 и для шин с шарнирным закреплением на опорах при Соп13 / EJ > 3000 приведены в табл. 2.
2.4.4.2. Приведенную массу опоры (М) в килограммах определяют по приближенной формуле
М = Моп ( “ГГ — ) 3 , (28)
«цш
где Л/о,, — масса опоры, кг;

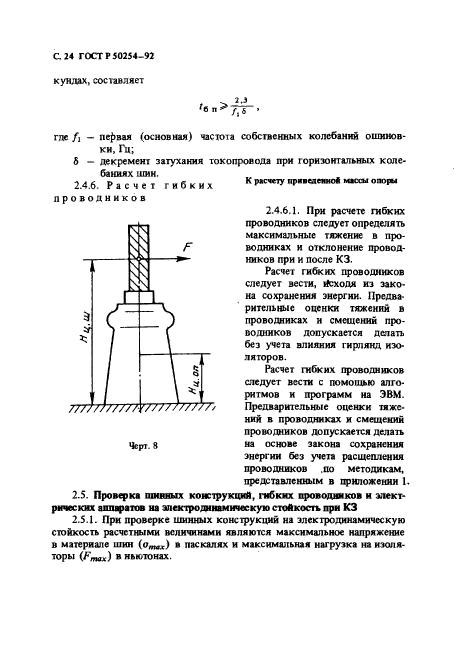

Ни 0„.На ui — расстояния от основания опоры соответственно до центра массы оиоры (изолятора) и центра масс поперечного сечения шины (черт. 8), м.
Нели частота собственных колебаний опоры, закрепленной на упругом основании известка, то приведенную массу (А/) в килограммах следует определять по формуле
* = -^-7. (29)
где Соп — жесткость опоры, (фактически равная жесткости изолятора Снз, Н/м;
/0П — частота собственных колебаний опоры. Гц, равная частоте колебаний изолятора Гц.
2.4.5. Проверка токопроводов на электродинамическую стойкость при наличии устройств автоматического повторного включения
2.4.5.1. При наличии быстродействующих
