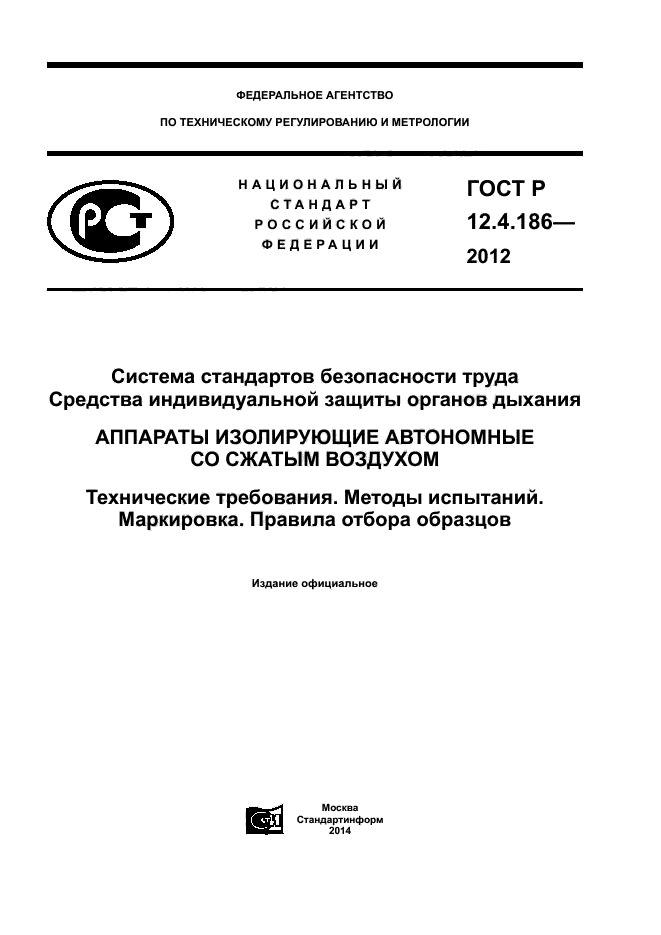

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И «ТРОЛОГИИ
НАЦИОНАЛЬНЫИ СТАНДАРТ РОССИЙСКОЙ ФЕ ДЕРА ЦИИ
ГОСТР 12.4.186 -2012

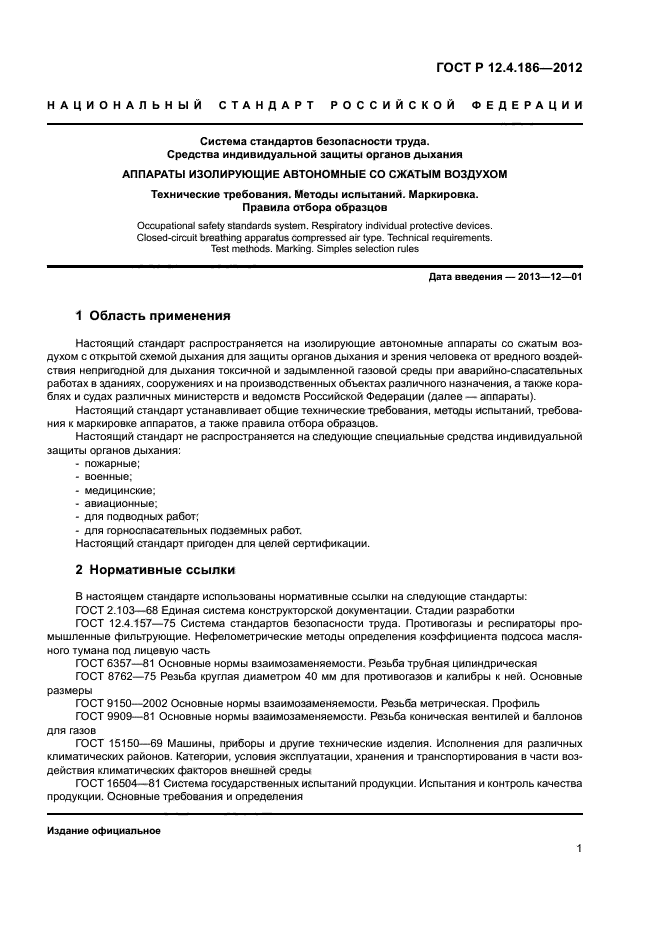

Система стандартов безопасности труда Средства индивидуальной защиты органов дыхания
АППАРАТЫ ИЗОЛИРУЮЩИЕ АВТОНОМНЫЕ СО СЖАТЫМ ВОЗДУХОМ
Технические требования. Методы испытаний. Маркировка. Правила отбора образцов
Издание официальное
Москва
Стандартинформ
2013
ГОСТ Р 12.4.186-2012
для фиксации аппарата на теле человека, состоящая, как правило, из спинки (основания), системы ремней (плечевых, поясных, концевых) с пряжками для регулировки и фиксации аппарата.

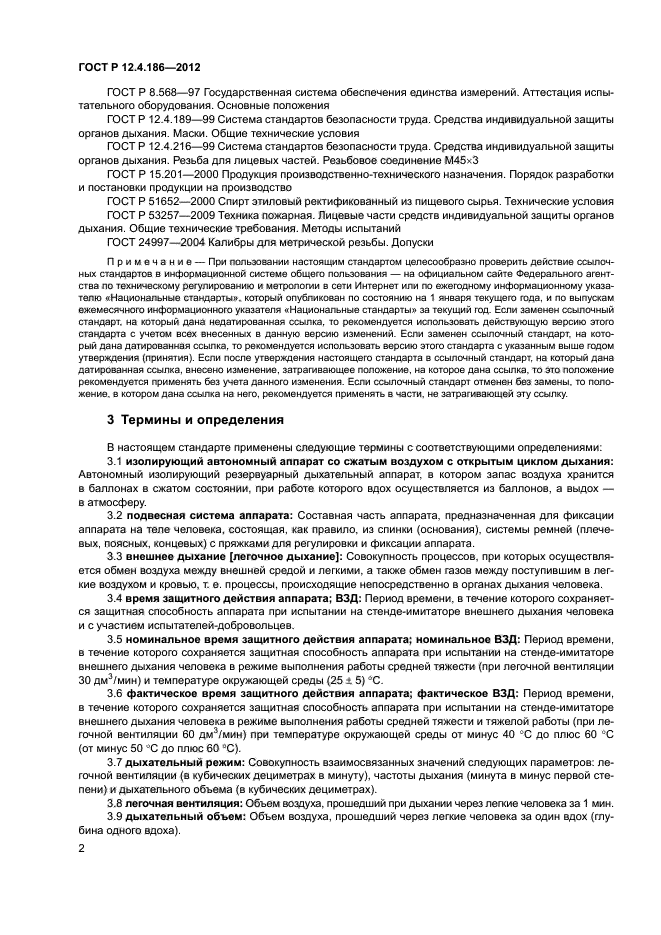

3.3 внешнее дыхание [легочное дыхание]: Совокупность процессов, при которых осуществляется обмен воздуха между внешней средой и легкими, а также обмен газов между поступившим в легкие воздухом и кровью, т.е. процессы, происходящие непосредственно в органах дыхания человека.

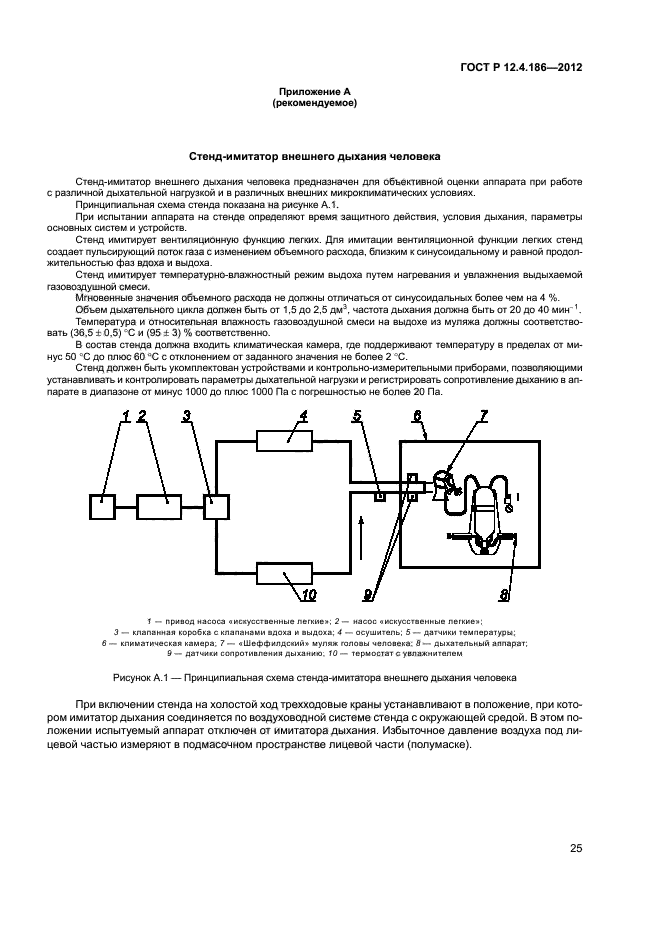

3.4 время защитного действия аппарата; ВЗД: Период времени, в течение которого сохраняется защитная способность аппарата при испытании на стенде-имитаторе внешнего дыхания человека и с участием испытателей-добровольцев.
3.5 номинальное время защитного действия аппарата; номинальное ВЗД: Период времени, в течение которого сохраняется защитная способность аппарата при испытании на стенде-имитаторе внешнего дыхания человека в режиме выполнения работы средней тяжести (при легочной вентиляции 30 дм3/мин) и температуре окружающей среды (25 ±5) °С.
3.6 фактическое время защитного действия аппарата; фактическое ВЗД: Период времени, в течение которого сохраняется защитная способность аппарата при испытании на стенде-имитаторе внешнего дыхания человека в режиме выполнения работы средней тяжести и тяжелой работы (при легочной вентиляции 60 дм3/мин) при температуре окружающей среды от минус 40 °С до плюс 60 °С (от минус 50 °С до плюс 60 °С).
3.7 дыхательный режим: Совокупность взаимосвязанных значений следующих параметров: легочной вентиляции (в кубических дециметрах в минуту), частоты
дыхания (мин»1) и дыхательного обьема (в кубических дециметрах).
3.8 легочная вентиляция: О бьем воздуха, прошедший при дыхании через легкие человека за 1 мин.
ГОСТР 12.4.186-2012
3.9 дыхательный объем: Объем воздуха, прошедший через легкие человека за один вдох (глубина одного вдоха).

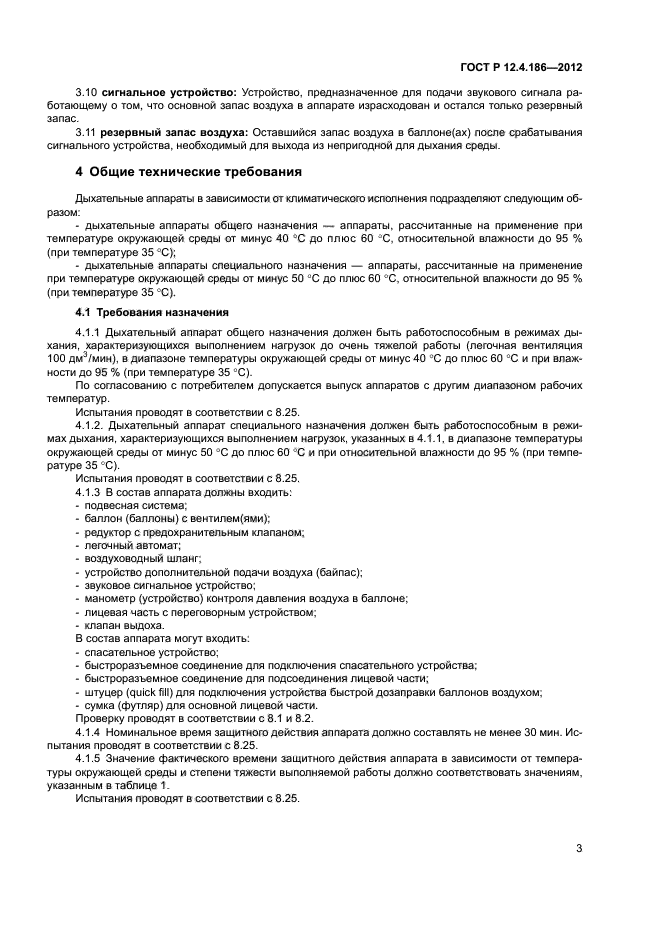

3.10 сигнальное устройство: Устройство, предназначенное для подачи звукового сигнала работающему о том, что основной запас воздуха в аппарате израсходован и остался только резервный запас.
3.11 резервный запас воздуха: Оставшийся запас воздуха в баллоне(ах) после срабатывания сигнального устройства, необходимый для выхода из непригодной для дыхания среды.
4 Общие технические требования
Дыхательные аппараты в зависимости от климатического исполнения подразделяют следующим образом:
— дыхательные аппараты общего назначения — аппараты, рассчитанные на применение при температуре окружающей среды от минус 40 °С до плюс 60 °С, относительной влажности до 95 % (при температуре 35 °С);
— дыхательные аппараты специального назначения — аппараты, рассчитанные на применение при температуре окружающей среды от минус 50 °С до плюс 60 °С, относительной влажности до 95 % (при температуре 35 °С).
4.1 Требования назначения
4.1.1 Дыхательный аппарат общего назначения должен быть работоспособным в режимах дыхания, характеризующихся выполнением нагрузок до очень тяжелой работы (легочная вентиляция 100 дм3/мин), в диапазоне температуры окружающей среды от минус 40 °С до плюс 60 °С и при влажности до 95 % (при температуре 35
По согласованию с потребителем допускается выпуск аппаратов с другим диапазоном рабочих температур.
5
ГОСТ Р 12.4.186-2012
Испытания проводят в соответствии с8.25.
4.1.2. Дыхательный аппарат специального назначения должен быть работоспособным в режимах дыхания, характеризующихся выполнением нагрузок, указанных в 4.1.1, в диапазоне температуры окружающей среды от минус 50 °С до плюс 60 °С и при относительной влажности до 95 % (при температуре 35 °С).
Испытания проводят в соответствии с8.25.
4.1.3 В состав аппарата должны входить:
— подвесная система;
— баллон (баллоны) с вентилем(ями);
— редуктор с предохранительным клапаном;
— легочный автомат;
— воздуховодный шланг
— устройство дополнительной подачи воздуха (байпас);
-звуковое сигнальное устройство;
— манометр (устройство) контроля давления воздуха в баллоне;
— лицевая часть с переговорным устройством;
— клапан выдоха.
В состав аппарата могут входить:
— спасательное устройство;
— быстроразьемное соединение для подключения спасательного устройства;
— быстроразьемное соединение для подсоединения лицевой части;
— штуцер (quick fill) для подключения устройства быстрой дозаправки баллонов воздухом;
— сумка (футляр) для основной лицевой части.
Проверку проводят в соответствии с 8.1 и 8.2.
4.1.4 Номинальное время защитного действия аппарата должно составлять не
ГОСТР 12.4.186-2012
менее 30 мин. Испытания проводят в соответствии с 8.25.
4.1.5 Значение фактического времени защитного действия аппарата в зависимости от температуры окружающей среды и степени тяжести выполняемой работы должно соответствовать значениям, указанным в таблице 1.
|

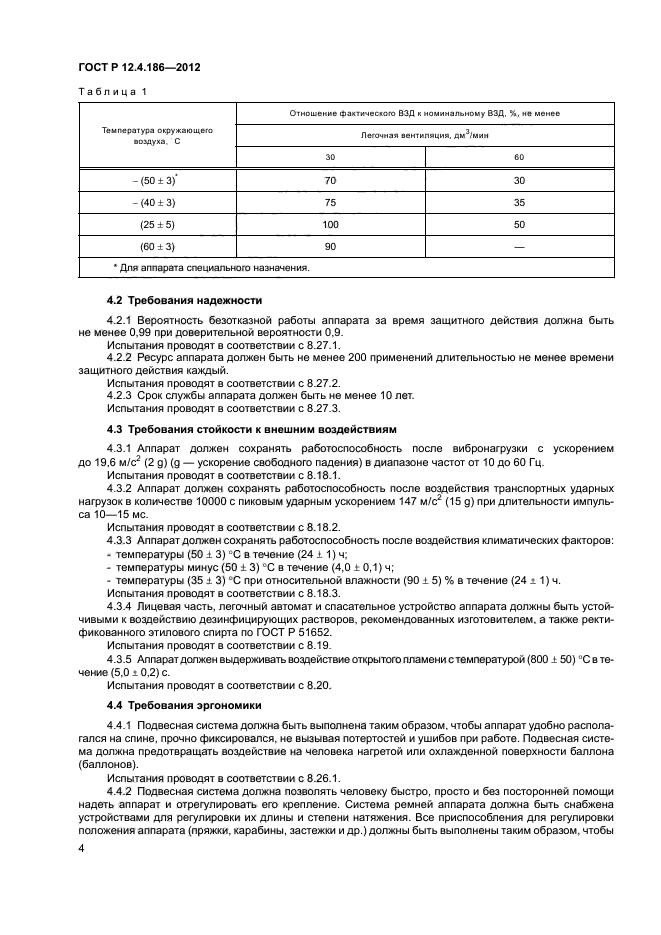

Испытания проводят в соответствии с8.25. Таблица 1 |
||||||||||||||||||||||
|
||||||||||||||||||||||
4.2 Требования надежности

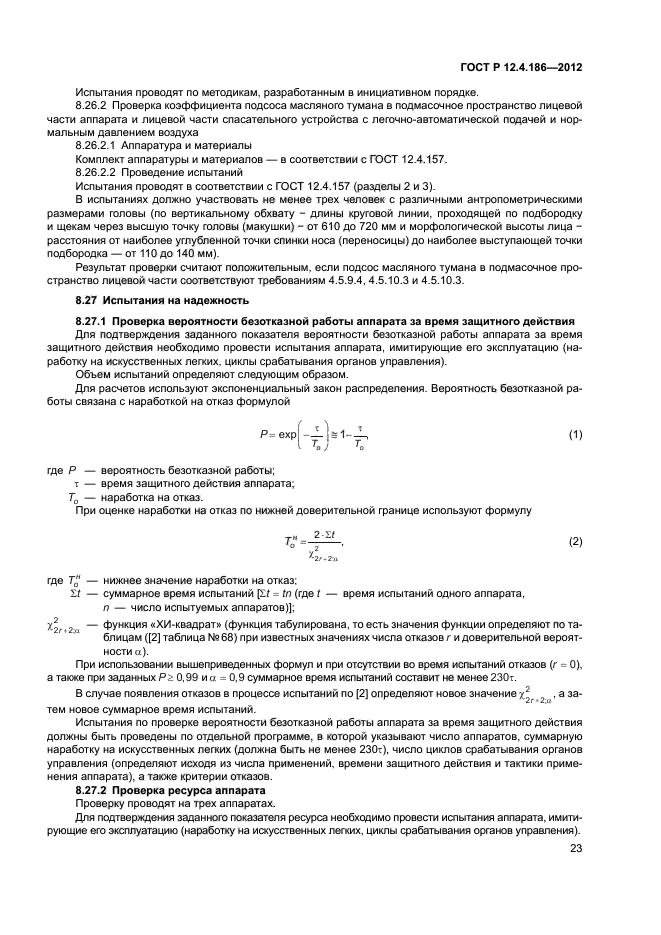

4.2.1 Вероятность безотказной работы аппарата за время защитного действия должна быть не менее 0,99 при доверительной вероятности 0,9.
Испытания проводят в соответствии с8.27.1.
4.2.2 Ресурс аппарата должен быть не менее 200 применений длительностью не менее времени защитного действия каждый.
Испытания проводят в соответствии с8.27.2.
4.2.3 Срок службы аппарата должен быть не менее 10 лет.
Испытания проводят в соответствии с8.27.3.
4.3 Требования стойкости к внешним воздействиям
4.3.1 Аппарат должен сохранять работоспособность после вибронагрузки с ускорением до 19JS м/с2 (2 д) (д — ускорение свободного падения) в диапазоне частот от 10 до 60 Гц.
Испытания проводят в соответствии с 8.18.1.
4.3.2 Аппарат должен сохранять работоспособность после воздействия транспортных ударных нагрузок в количестве 10000 с пиковым ударным ускорением
7
ГОСТ Р 12.4.186-2012
147 м/с2 (15 д) при длительности импульса 10-15 мс.
Испытания проводят в соответствии с 8.18.2.

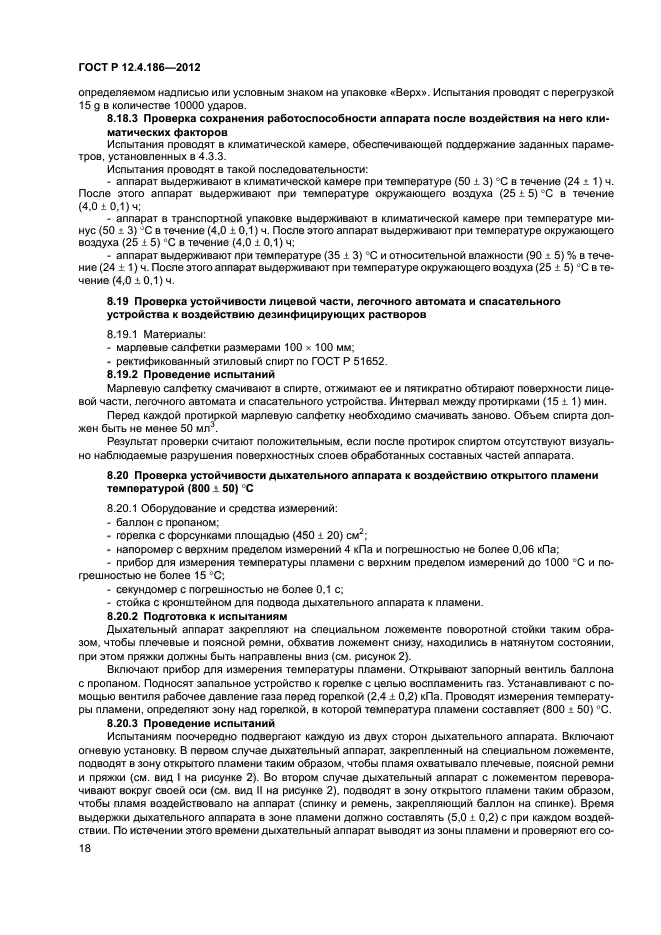

4.3.3 Аппарат должен сохранять работоспособность после воздействия климатических факторов:
— температуры (50 ±3) °С в течение (24 +1) ч;
— температуры минус (50 + 3) °С в течение (4,0 ±0,1) ч;
— температуры (35 +3) °С при относительной влажности (90 +5) % в течение (24 +1) ч.
Испытания проводят в соответствии с8.18.3.
4.3.4 Лицевая часть, легочный автомат и спасательное устройство аппарата должны быть устойчивыми к воздействию дезинфицирующих растворов, рекомендованных изготовителем, а также ректификованного этилового спирта по ГОСТ Р 51652.
Испытания проводят в соответствии с8.19.
4.3.5 Аппарат должен выдерживать воздействие открытого пламени с темпе рату-
ро й (800 + 50) °С в течен ие (5,0 + 0,2) с.
Испытания проводят в соответствии с8.20.
4.4 Требования эргономики
4.4.1 Подвесная система должна быть выполнена таким образом, чтобы аппарат удобно располагался на спине, прочно фиксировался, не вызывая потертостей и ушибов при работе. Подвесная система должна предотвращать воздействие на человека нагретой или охлажденной поверхности баллона (баллонов).
Испытания проводят в соответствии с8.26.1.
4.4.2 Подвесная система должна позволять человеку быстро, просто и без посторонней помощи надеть аппарат и отрегулировать его крепление. Система ремней аппарата должна быть снабжена устройствами для регулировки их длины и степени
ГОСТР 12.4.186-2012
натяжения. Все приспособления для регулировки положения аппарата (пряжки, карабины, застежки и др.) должны быть выполнены таким образом, чтобы ремни после регулировки прочно фиксировались. Регулировка ремней подвесной системы не должна нарушаться.
Испытания проводят в соответствии с8.26.1.

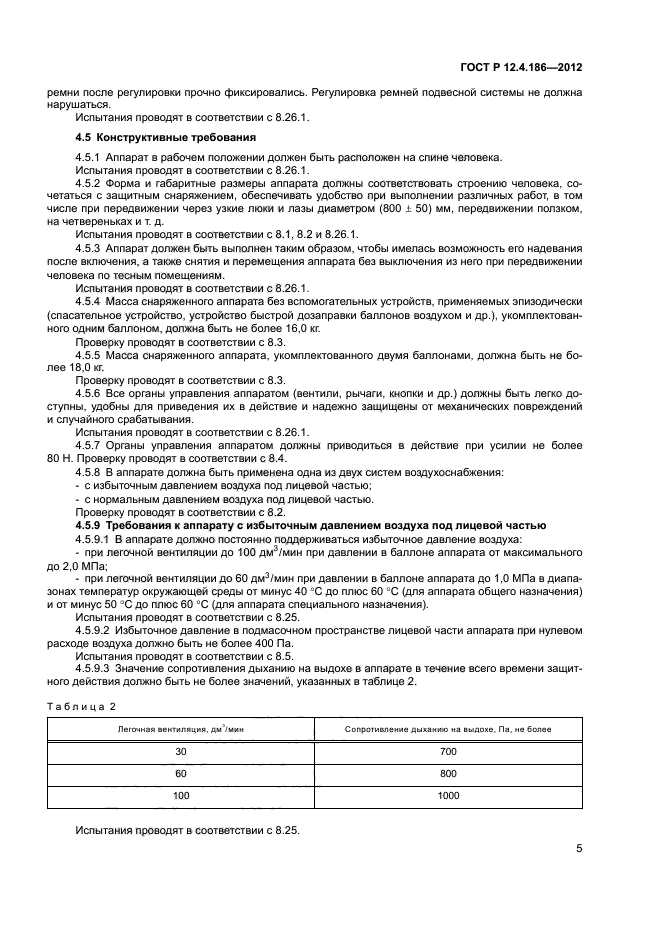

4.5 Конструктивные требования
4.5.1 Аппарат в рабочем положении должен быть расположен на спине челове-
Испытания проводят в соответствии с8.26.1.
4.5.2 Форма и габаритные размеры аппарата должны соответствовать строению человека, сочетаться с защитным снаряжением, обеспечивать удобство при выполнении различных работ, в том числе при передвижении через узкие люки и лазы диаметром (800 ±50) мм, передвижении ползком, на четвереньках и т.д.
Испытания проводят в соответствии с8.1,8.2 и 8.26.1.
4.5.3 Аппарат должен быть выполнен таким образом, чтобы имелась возможность его надевания после включения, а также снятия и перемещения аппарата без выключения из него при передвижении человека по тесным помещениям.
Испытания проводят в соответствии с8.26.1.
4.5.4 Масса снаряженного аппарата без вспомогательных устройств, применяемых эпизодически (спасательное устройство, устройство быстрой дозаправки баллонов воздухом и др.), укомплектованного одним баллоном, должна быть не более 16,0 кг
Проверку проводят в соответствии с 8.3.
4.5.5 Масса снаряженного аппарата, укомплектованного двумя баллонами, должна быть не более 18,0 кг
Проверку проводят в соответствии с 8.3.
9
ГОСТ Р 12.4.186-2012
4.5.6 Все органы управления аппаратом (вентили, рычаги, кнопки и др.) должны
быть легко доступны, удобны для приведения их в действие и надежно защищены от механических повреждений и случайного срабатывания.
Испытания проводят в соответствии с8.26.1.
4.5.7 Органы управления аппаратом должны приводиться в действие при усилии не более 80 Н. Проверку проводят в соответствии с8.4.
4.5.8 В аппарате должна быть применена одна из двух систем воздухоснабже-
ния:
— с избыточным давлением воздуха под лицевой частью;
— с нормальным давлением воздуха под лицевой частью.
Проверку проводят в соответствии с 8.2.
4.5.9 Требования к аппарату с избыточным давлением воздуха под лицевой частью
4.5.9.1 В аппарате должно постоянно поддерживаться избыточное давление воздуха:
— при легочной вентиляции до 100 дм3/мин при давлении в баллоне аппарата от макси мал ьн ого до 2,0 МП а;
-при легочной вентиляции до 60 дм3/мин при давлении в баллоне аппарата до 1,0 МПа в диапазонах температур окружающей среды от минус 40 °С до плюс 60 °С (для аппарата общего назначения) и от минус 50 °С до плюс 60 °С (для аппарата специального назначения).
Испытания проводят в соответствии с8.25.
4.5.9.2 Избыточное давление в подмасочном пространстве лицевой части аппарата при нулевом расходе воздуха должно быть не более 400 Па.
Испытания проводят в соответствии с8.5.
4.5.9.3 Значение сопротивления дыханию на выдохе в аппарате в течение всего
ГОСТР 12.4.186-2012
времени защитного действия должно быть не более значений, указанных в таблице 2.
|
Таблица 2 |
||||||||
|
||||||||
|
Испытания проводят в соответствии с 8.25. |
4.5.9.4 Коэффициент подсоса масляного тумана в подмасочное пространство
лицевой части не должен превышать 0,001 %.
Испытания проводят в соответствии с8.26.2.

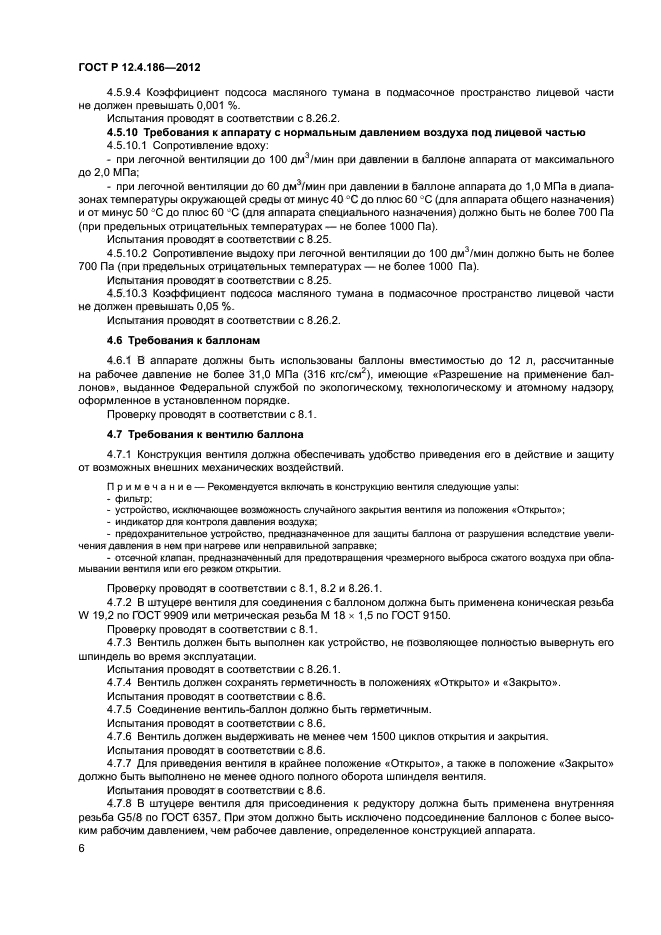

4.5.10 Требования к аппарату с нормальным давлением воздуха под лицевой частью
4.5.10.1 Сопротивление вдоху:
— при легочной вентиляции до 100 дм3/мин при давлении в баллоне аппарата от максимального до20МПа;
— при легочной вентиляции до 60 дм3/мин при давлении в баллоне аппарата до 1,0 МПа в диапазонах температуры окружающей среды от минус 40 °С до плюс 60 °С (для аппарата общего назначения) и от минус 50 “С до 60 °С (для аппарата специального назначения) должно быть не более 700 Па (при предельных отрицательных температурах — не более 1000 Па).
Испытания проводят в соответствии с8.25.
4.5.10.2 Сопротивление выдоху при легочной вентиляции до 100 дм3/мин должно быть не более 700 Па (при предельных отрицательных температурах — не более 1000 Па).
Испытания проводят в соответствии с8.25.
4.5.10.3 Коэффициент подсоса масляного тумана в подмасочное пространство лицевой части не должен превышать 0,05 %.
ГОСТ Р 12.4.186-2012
Испытания проводят в соответствии с8.26.2.
4.6 Требования к баллонам
4.6.1 В аппарате должны быть использованы баллоны вместимостью до 12 л, рассчитанные на рабочее давление не более 31,0 МПа (316 кгс/см2), имеющие «Разрешение на применение баллонов», выданное Федеральной службой по экологическому, технологическому и атомному надзору, оформленное в установленном порядке.
Проверку проводят в соответствии с 8.1.
4.7 Требования к вентилю баллона
4.7.1 Конструкция вентиля должна обеспечивать удобство приведения его в действие и защиту от возможных внешних механических воздействий.
Примечание — Рекомендуется включать в конструкцию вентиля следующие узлы:
— фильтр;
— устройство, исключающее возможность случайного закрытия вентиля из положения «Открыто»;
— индикатор для контроля давления воздуха;
— предохранительное устройство, предназначенное для защиты баллона от разрушения вследствие увел тения давления в нем при нагреве или неправильной заправке;
— отсечной клапан, предназначенный для предотвращения чрезмерного выброса сжатого воздуха при обламывании вентиля или его резком открытии.
Проверку проводят в соответствии с 8.1, 8.2 и 8.26.1.
4.7.2 В штуцере вентиля для соединения с баллоном должна быть применена коническая резьба W 19,2 по ГОСТ 9909 или метрическая резьба М 18×1,5 по ГОСТ 9150.
Проверку проводят в соответствии с 8.1.
4.7.3 Вентиль должен быть выполнен как устройство, не позволяющее полностью вывернуть его шпиндель во время эксплуатации.
Испытания проводят в соответствии с8.26.1.

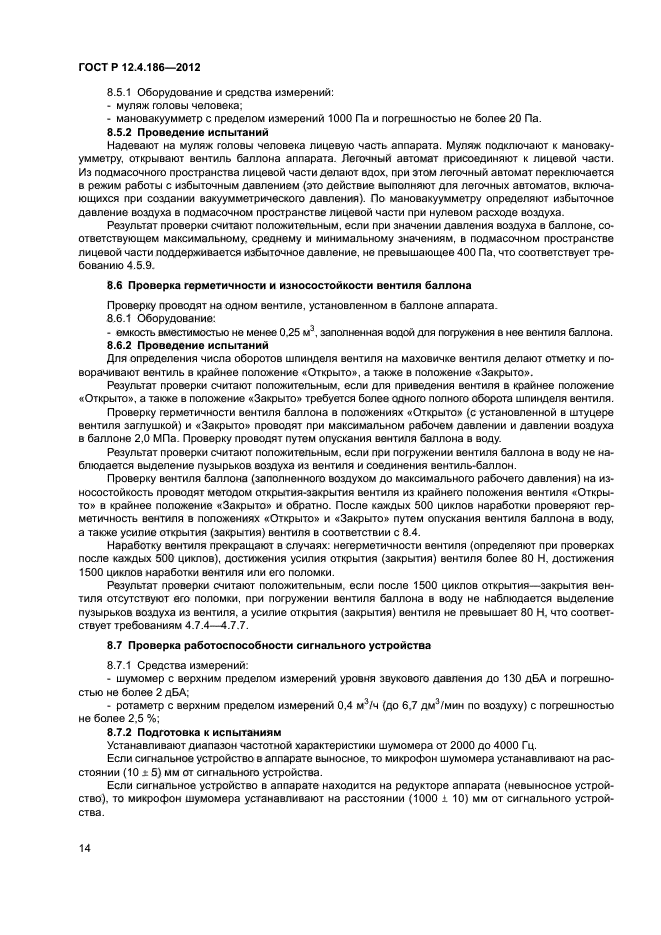

4.7.4 Вентиль должен сохранять герметичность в положениях «Открыто» и «За-
ГОСТР 12.4.186-2012
крыто».
Испытания проводят в соответствии с8.6.
4.7.5 Соединение вентиль-баллон должно быть герметичным.
Испытания проводят в соответствии с8.6.
4.7.6 Вентиль должен выдерживать не менее чем 1500 циклов открытия изакры-Испытания проводят в соответствии с8.6.
4.7.7 Для приведения вентиля в крайнее положение «Открыто», а также в положение «Закрыто» должно быть выполнено не менее одного полного оборота шпинделя вентиля.
Испытания проводят в соответствии с8.6.
4.7.8 В штуцере вентиля для присоединения к редуктору должна быть применена внутренняя резьба G5/8 по ГОСТ 6357. При этом должно быть исключено подсоединение баллонов с более высоким рабочим давлением, чем рабочее давление, определенное конструкцией аппарата.
Проверку проводят в соответствии с 8.1.

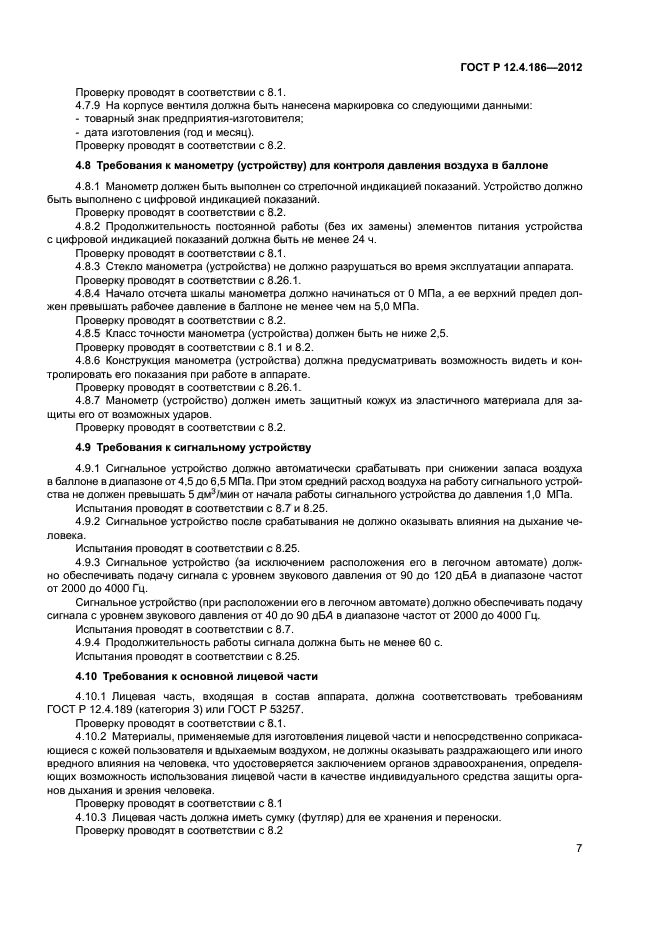

4.7.9 На корпусе вентиля должна быть нанесена маркировка со следующими данными:
— товарный знак предприятия-изготовителя;
— дата изготовления (год и месяц).
Проверку проводят в соответствии с 8.2.
4.8 Требования к манометру (устройству) для контроля давления воздуха в баллоне
4.8.1 Манометр должен быть выполнен со стрелочной индикацией показаний. Устройство должно быть выполнено с цифровой индикацией показаний.
Проверку проводят в соответствии с8.2.
13
ГОСТ Р 12.4.186-2012
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации-ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом «КАМПО» (ОАО «КАМПО»)
2 ВНЕСЕН Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 «СИЗ»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N° 1819-ст.
4 ВЗАМЕН ГОСТ Р 12.4.186-97
ГОСТ Р 12.4.186-2012
4.8.2 Продолжительность постоянной работы (без их замены) элементов питания устройства с цифровой индикацией показаний должна быть не менее 24 ч.
Проверку проводят в соответствии с 8.1.
4.8.3 Стекло манометра (устройства) не должно разрушаться во время эксплуатации аппарата.
Проверку проводят в соответствии с 8.26.1.
4.8.4 Начало отсчета шкалы манометра должно начинаться от 0 МПа, а ее верхний предел должен превышать рабочее давление в баллоне не менее чем на 5,0 МПа.
Проверку проводят в соответствии с 8.2.
4.8.5 Класс точности манометра (устройства) должен быть не ниже 2,5.
Проверку проводят в соответствии с 8.1 и 8.2.
4.8.6 Конструкция манометра (устройства) должна предусматривать возможность видеть и контролировать его показания при работе в аппарате.
Проверку проводят в соответствии с 8.26.1.
4.8.7 Манометр (устройство) должен иметь защитный кожух из эластичного материала для защиты его от возможных ударов.
Проверку проводят в соответствии с 8.2.
43 Требования к сигнальному устройству
4.9.1 Сигнальное устройство должно автоматически срабатывать при снижении запаса воздуха в баллоне в диапазоне от 4,5 до 6,5 МПа. При этом средний расход воздуха на работу сигнального устройства не должен превышать 5 дм3/мин от начала работы сигнального устройства до давления 1,0 МПа.
Испытания проводят в соответствии с 8.7 и 8.25.
4.9.2 Сигнальное устройство после срабатывания не должно оказывать влияния на дыхание человека.
14
ГОСТР 12.4.186-2012
Испытания проводят в соответствии с 8.25.
4.9.3 Сигнальное устройство (за исключением расположения его в легочном автомате) должно обеспечивать подачу сигнала с уровнем звукового давления от 90 до 120 дБА в диапазоне частот от 2000 до 4000 Гц.
Сигнальное устройство (при расположении его в легочном автомате) должно обеспечивать подачу сигнала с уровнем звукового давления от 40 до 90 дБА в диапазоне частот от 2000 до 4000 Гц.
Испытания проводят в соответствии с 8.7.
4.9.4 Продолжительность работы сигнала должна быть не менее 60 с.
Испытания проводят в соответствии с 8.25.
4.10 Требования к основной лицевой части
4.10.1 Лицевая часть, входящая в состав аппарата, должна соответствовать требованиям ГОСТ Р 12.4.189 (категория 3) или ГОСТ Р 53257.
Проверку проводят в соответствии с 8.1.
4.10.2 Материалы, применяемые для изготовления лицевой части и непосредственно соприкасающиеся с кожей пользователя и вдыхаемым воздухом, не должны оказывать раздражающего или иного вредного влияния на человека, что удостоверяется заключением органов здравоохранения, определяющих возможность использования лицевой части в качестве индивидуального средства защиты органовдыхания и зрения человека.
Проверку проводят в соответствии с 8.1
4.10.3 Лицевая часть должна иметь сумку (футляр) для ее хранения и перенос-
Проверку проводят в соответствии с 8.2

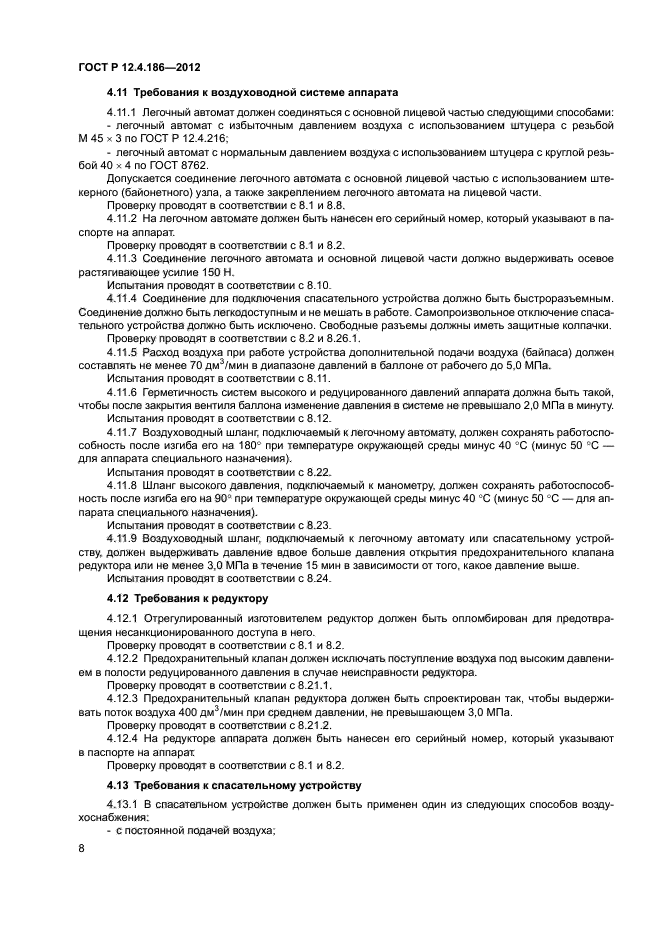

4.11 Требования к воздуховодной системе аппарата
4.11.1 Легочный автомат должен соединяться с основной лицевой частью сле-
15
ГОСТ Р 12.4.186-2012 дующими способами:
— легочный автомат с избыточным давлением воздуха с использованием штуцера с резьбой М 45×3 по ГОСТ Р 12.4.216;
— легочный автомат с нормальным давлением воздуха с использованием штуцера с круглой резьбой 40×4 по ГОСТ 8762.
Допускается соединение легочного автомата с основной лицевой частью с использованием штекерного (байонетного) узла, а также закреплением легочного автомата на лицевой части.
Проверку проводят в соответствии с 8.1 и 8.8.
4.11.2 На легочном автомате должен быть нанесен его серийный номер, который указывают в паспорте на аппарат.
Проверку проводят в соответствии с 8.1 и 8.2.

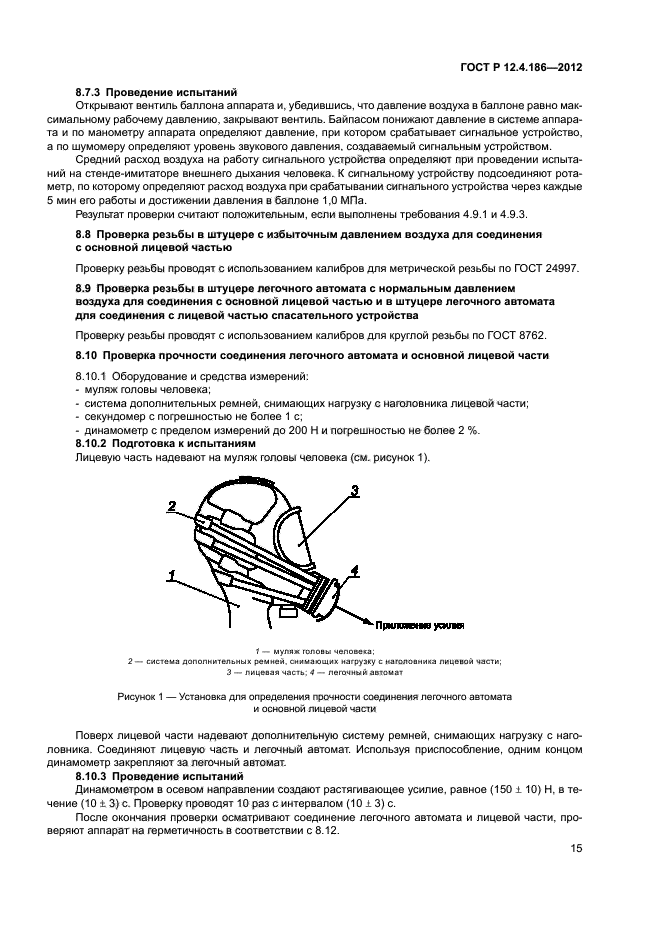

4.11.3 Соединение легочного автомата и основной лицевой части должно выдерживать осевое растягивающее усилие 150 Н.
Испытания проводят в соответствии с8.10.
4.11.4 Соединение для подключения спасательного устройства должно быть быстроразьемным. Соединение должно быть легкодоступным и не мешать в работе. Самопроизвольное отключение спасательного устройства должно быть исключено. Свободные разьемы должны иметь защитные колпачки.
Проверку проводят в соответствии с 8.2 и 8.26.1.
4.11.5 Расход воздуха при работе устройства дополнительной подачи воздуха
(байпаса) должен составлять не менее 70 дм^/мин в диапазоне давлений в баллоне от рабочего до 5,0 МПа.
Испытания проводят в соответствии с8.11.
4.11.6 Герметичность систем высокого и редуцированного давлений аппарата должна быть такой, чтобы после закрытия вентиля баллона изменение давления в
ГОСТР 12.4.186-2012
системе не превышало 2,0 МПа в минуту.
Испытания проводят в соответствии с8.12.

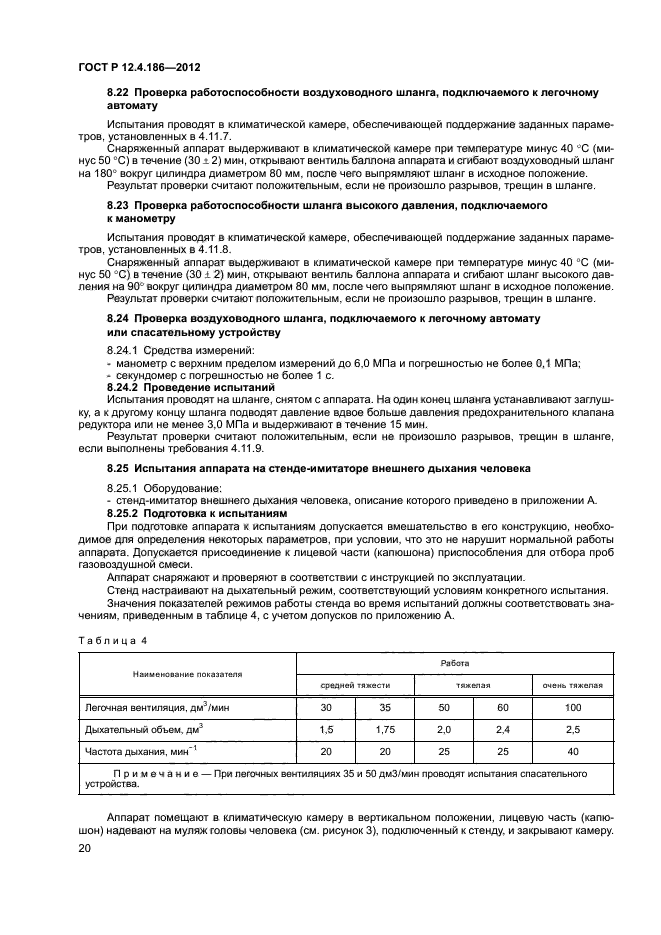

4.11.7 Воздуховодный шланг, подключаемый к легочному автомату, должен сохранять работоспособность после изгиба его на 180° при температуре окружающей среды минус 40 °С (минус 50 °С —для аппарата специального назначения).
Испытания проводят в соответствии с8.22.
4.11.8 Шланг высокого давления, подключаемый к манометру, должен сохранять
работоспособность после изтба его на 90° при температуре окружающей среды минус 40 °С (минус 50 °С — для аппарата специального назначения).
Испытания проводят в соответствии с8.23.
4.11.9 Воздуховодный шланг, подключаемый к легочному автомату или спасательному устройству, должен выдерживать давление вдвое больше давления открытия предохранительного клапана редуктора или не менее 3,0 МПа в течение
15 мин в зависимости от того, какое давление выше.
Испытания проводят в соответствии с8.24.
4.12 Требования к редуктору
4.12.1 Отрегулированный изготовителем редуктор должен быть опломбирован для предотвращения несанкционированного доступа в него.
Проверку проводят в соответствии с 8.1 и 8.2.
4.12.2 Предохранительный клапан должен исключать поступление воздуха под высоким давлением в полости редуцированного давления в случае неисправности редуктора.
Проверку проводят в соответствии с 8.21.1.
4.12.3 Предохранительный клапан редуктора должен быть спроектирован так, чтобы выдерживать поток воздуха 400 дм3/мин при среднем давлении, не превышающем 3 Л МПа.
ГОСТ Р 12.4.186-2012
Проверку проводят в соответствии с8.21.2.
4.12.4 На редукторе аппарата должен быть нанесен его серийный номер, который указывают в паспорте на аппарат.
Проверку проводят в соответствии с 8.1 и 8.2.
4.13 Требования к спасательному устройству

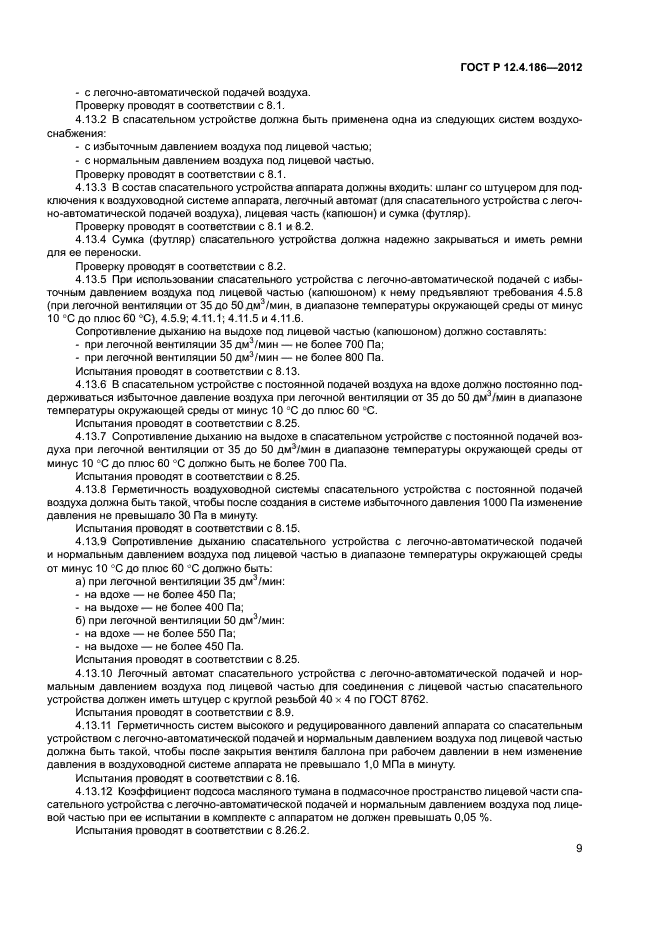

4.13.1 В спасательном устройстве должен быть применен один из следующих способов воздухоснабжения:
— с постоянной подачей воздуха;
— с легочно-автоматической подачей воздуха.
Проверку проводят в соответствии с8.1.
4.13.2 В спасательном устройстве должна быть применена одна из следующих систем воздухоснабжения:
— с избыточным давлением воздуха под лицевой частью;
— с нормальным давлением воздуха под лицевой частью.
Проверку проводят в соответствии с8.1.
4.13.3 В состав спасательного устройства аппарата должны входить: шланг со штуцером для подключения к воздуховодной системе аппарата, легочный автомат (для спасательного устройства с легочно-автоматической подачей воздуха), лицевая часть (капюшон) и сумка (футляр).
Проверку проводят в соответствии с8.1 и 8.2.
4.13.4 Сумка (футляр) спасательного устройства должна надежно закрываться и иметь ремни для ее переноски.
Проверку проводят в соответствии с8.2.
4.13.5 При использовании спасательного устройства с легочно-автоматической подачей с избыточным давлением воздуха под лицевой частью (капюшоном) к нему
18
ГОСТР 12.4.186-2012
предъявляют требования 4.5.8 (при легочной вентиляции от 35 до 50 дм3/мин, в диапазоне температуры окружающей среды от минус 10 “С до плюс 60 °С), 4.5.9; 4.11.1;
4.11.5 и 4.11.6.
Сопротивление дыханию на выдохе под лицевой частью (капюшоном) должно составлять:
— при легочной вентиляции 35 дм3/мин — не более 700 Па;
— при легочной вентиляции 50 дм3/мин — не более 800 Па.
Испытания проводят в соответствии с8.13.
4.13.6 В спасательном устройстве с постоянной подачей воздуха на вдохе должно постоянно поддерживаться избыточное давление воздуха при легочной вентиляции от 35 до 50 дм3/мин в диапазоне температуры окружающей среды от минус 10 °С до плюс 60 °С.
Испытания проводят в соответствии с8.25.
4.13.7 Сопротивление дыханию на выдохе в спасательном устройстве с постоянной подачей воздуха при легочной вентиляции от 35 до 50 дм3/мин в диапазоне температуры окружающей среды от минус 10 °С до плюс 60 °С должно быть не более 700 Па.
Испытания проводят в соответствии с8.25.
4.13.8 Герметичность воздуховодной системы спасательного устройства с постоянной подачей воздуха должна быть такой, чтобы после создания в системе избыточного давления 1000 Па изменение давления не превышало 30 Па в минуту.
Испытания проводят в соответствии с8.15.
4.13.9 Сопротивление дыханию спасательного устройства с легочноавтоматической подачей и нормальным давлением воздуха под лицевой частью в диапазоне температуры окружающей среды от минус 10 °С до плюс 60 °С должно быть:
19
ГОСТ Р 12.4.186-2012
а) при легочной вентиляции 35 дм3/мин:
— на вдохе — не более 450 Па;
— на выдохе — не более 400 Па;
б) при легочной вентиляции 50 дм3/мин:
— на вдохе — не более 550 Па;
— на выдохе — не более 450 Па.
Испытания проводят в соответствии с 8.25.
4.13.10 Легочный автомат спасательного устройства с легочно-автоматической подачей и нормальным давлением воздуха под лицевой частью для соединения с лицевой частью спасательного устройства должен иметь штуцер с круглой резьбой 40×4 по ГОСТ 8762.
Испытания проводят в соответствии с 8.9.
4.13.11 Герметичность систем высокого и редуцированного давлений аппарата со спасательным устройством с легочно-автоматической подачей и нормальным давлением воздуха под лицевой частью должна быть такой, чтобы после закрытия вентиля баллона при рабочем давлении в нем изменение давления в воздуховодной системе аппарата не превышало 1,0 МПа в минуту.
Испытания проводят в соответствии с 8.16.
4.13.12 Коэффициент подсоса масляного тумана в подмасочное пространство лицевой части спасательного устройства с легочно-автоматической подачей и нормальным давлением воздуха под лицевой частью при ее испытании в комплекте с аппаратом не должен превышать 0,05 %.
Испытания проводят в соответствии с 8.26.2.

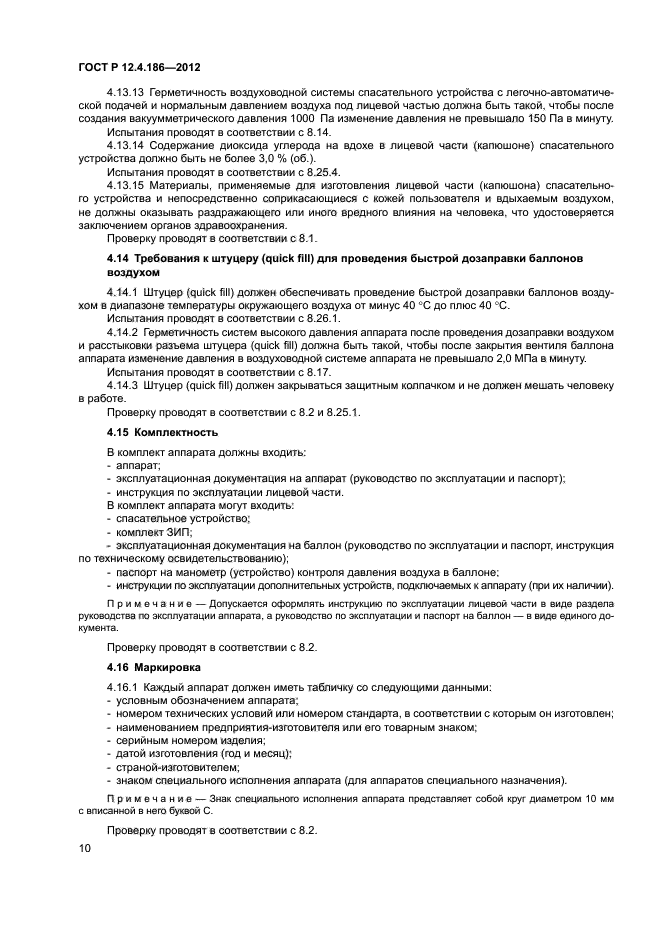

4.13.13 Герметичность воздуховодной системы спасательного устройства с лето чно-автомати ческой подачей и нормальным давлением воздуха под лицевой частью должна быть такой, чтобы после создания вакуумметрического давления
ГОСТР 12.4.186-2012
1000 Па изменение давления не превышало 150 Па в минуту.
Испытания проводят в соответствии с 8.14.
4.13.14 Содержание диоксида углерода на вдохе в лицевой части (капюшоне) спасательного устройства должно быть не более 3,0 % (об ).
Испытания проводят в соответствии с 8.25.4.
4.13.15 Материалы, применяемые для изготовления лицевой части (капюшона) спасательного устройства и непосредственно соприкасающиеся с кожей пользователя и вдыхаемым воздухом, не должны оказывать раздражающего или иного вредного влияния на человека, что удостоверяется заключением органов здравоохранения.
Проверку проводят в соответствии с 8.1.
4.14 Требования к штуцеру (quick fill) для проведения быстрой дозаправки баллонов воздухом
4.14.1 Штуцер (quick fill) должен обеспечивать проведение быстрой дозаправки баллонов воздухом в диапазоне температуры окружающего воздуха от минус 40 °С до плюс 40 °С.
Испытания проводят в соответствии с 8.26.1.
4.14.2 Герметичность систем высокого давления аппарата после проведения дозаправки воздухом и расстыковки разьема штуцера (quick fill) должна быть такой, чтобы после закрытия вентиля баллона аппарата изменение давления в воздуховодной системе аппарата не превышало 2,0 МПа в минуту.
Испытания проводят в соответствии с8.17.
4.14.3 Штуцер (quick fill) должен закрываться защитным колпачком и не должен мешать человеку в работе.
Проверку проводят в соответствии с 8.2 и 8.25.1.
4.15 Комплектность
21
ГОСТ Р 12.4.186-2012
В комплект аппарата должны входить:
— аппарат;
— эксплуатационная документация на аппарат (руководство по эксплуатации и паспорт);
— инструкция по эксплуатации лицевой части.
В комплект аппарата могут входить:
— спасательное устройство;
— комплект ЗИП;
— эксплуатационная документация на баллон (руководство по эксплуатации и паспорт, инструкция по техническому освидетельствованию);
— паспорт на манометр (устройство) контроля давления воздуха в баллоне;
— инструкции по эксплуатации дополнительных устройств, подключаемых к аппарату (при их наличии).
Примечание — Допускается оформлять инструкцию по эксплуатации лицевой части в виде раздела руководства по эксплуатации аппарата, а руководство по эксплуатации и паспорт на баллон — в виде единого документа.
Проверку проводят в соответствии с 8.2.
4.16 Маркировка
4.16.1 Каждый аппарат должен иметь табличку со следующими данными:
— условным обозначением аппарата;
— номером технических условий или номером стандарта, в соответствии с которым он изготовлен;
— наименованием предприятия-изготовителя или его товарным знаком;
— серийным номером изделия;
— датой изготовления (год и месяц);
— страной-изготовителем;
ГОСТР 12.4.186-2012
— знаком специального исполнения аппарата (для аппаратов специального назначения).
Примечание — Знак специального исполнения аппарата представляет собой круг диаметром 10 мм с вписанной в него буквой С.
Проверку проводят в соответствии с 8.2.

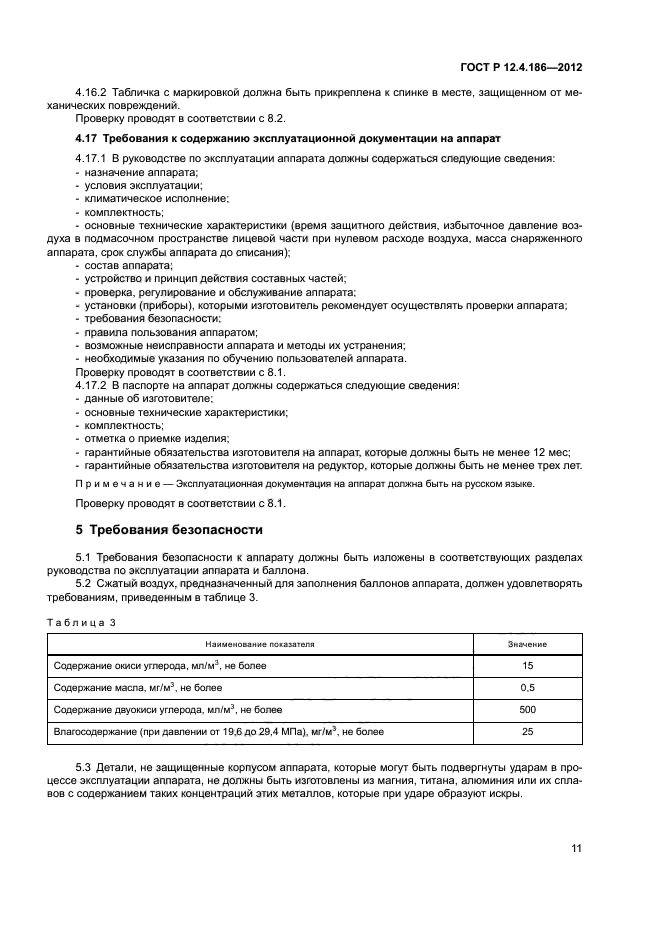

4.16.2 Табличка с маркировкой должна быть прикреплена к спинке в месте, защищенном от механических повреждений.
Проверку проводят в соответствии с 8.2.
4.17 Требования к содержанию эксплуатационной документации на аппа-
4.17.1 В руководстве по эксплуатации аппарата должны содержаться следующие сведения:
— назначение аппарата;
— условия эксплуатации;
— климатическое исполнение;
— комплектность;
— основные технические характеристики (время защитного действия, избыточное давление воздуха в подмасочном пространстве лицевой части при нулевом расходе воздуха, масса снаряженного аппарата, срок службы аппарата до списания);
— состав аппарата;
— устройство и принцип действия составных частей;
— проверка, регулирование и обслуживание аппарата;
— установки (приборы), которыми изготовитель рекомендует осуществлять проверки аппарата;
— требования безопасности;
— правила пользования аппаратом;
ГОСТР 12.4.186-2012
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2013
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
III
ГОСТ Р 12.4.186-2012
— возможные неисправности аппарата и методы их устранения;
— необходимые указания по обучению пользователей аппарата.
Проверку проводят в соответствии с8.1.
4.17.2 В паспорте на аппарат должны содержаться следующие сведения:
— данные об изготовителе;
— основные технические характеристики;
