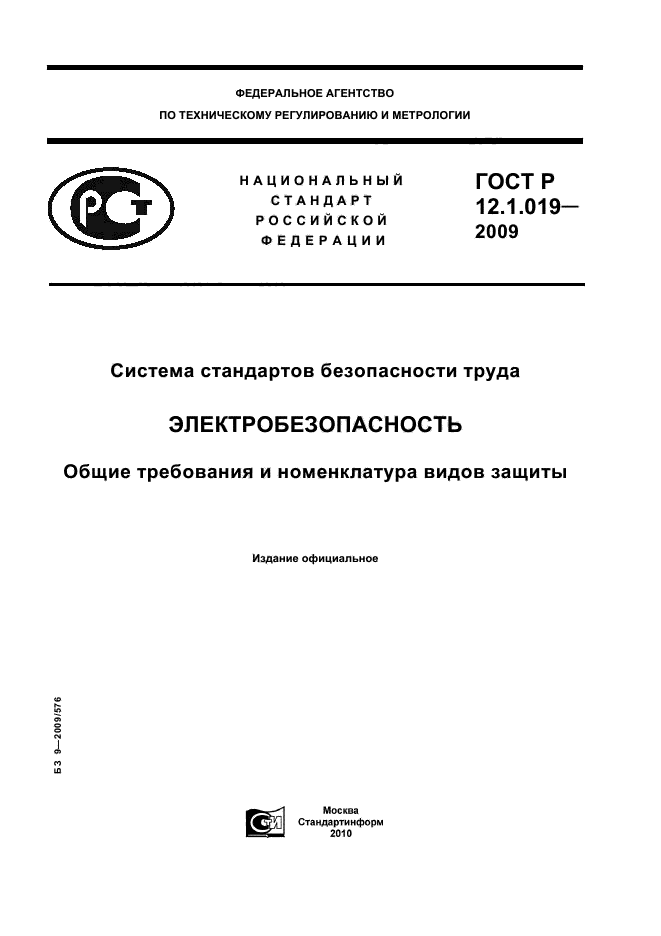

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ ГОСТР

СТАНДАРТ ,|2.1 019-

РОССИЙСКОЙ _л ‘ ‘

2009

ФЕДЕРАЦИИ

Система стандартов безопасности труда

ЭЛЕКТРОБЕЗОПАСНОСТЬ

Общие требования и номенклатура видов защиты

Издание официальное

О»

<•>

Москва Стандарти нформ 2010

ГОСТ Р 12.1.019-2009

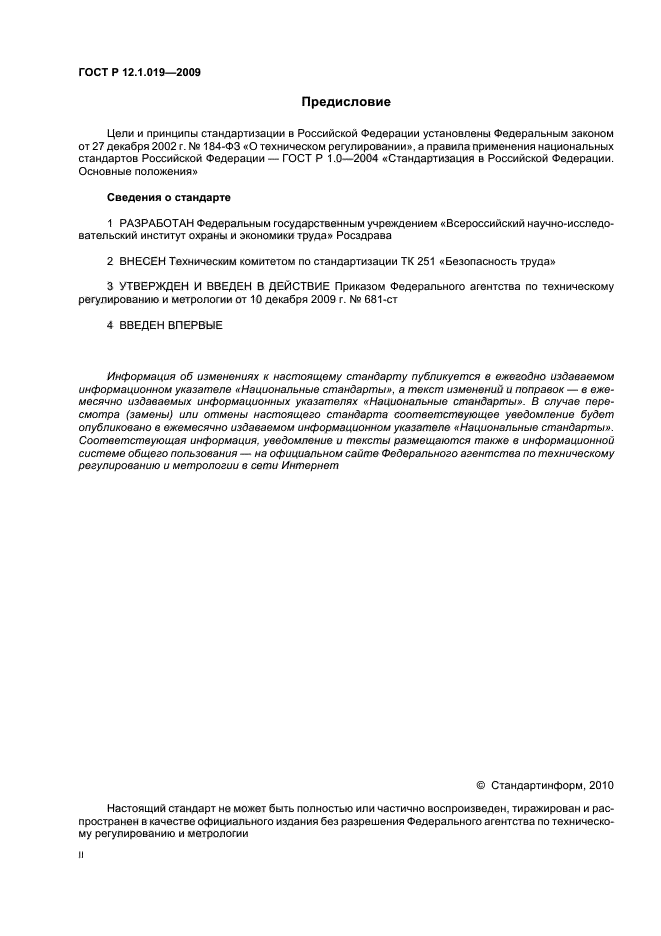

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. No 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным учреждением «Всероссийский научно-исследовательский институт охраны и экономики труда» Росздрава

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 251 «Безопасность труда»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерапьного агентства по техническому регулированию и метрологии от 10 декабря 2009 г. № 681-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт не может быть попностью ипи частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регупированию и метропогии

ГОСТ Р 12.1.019-2009

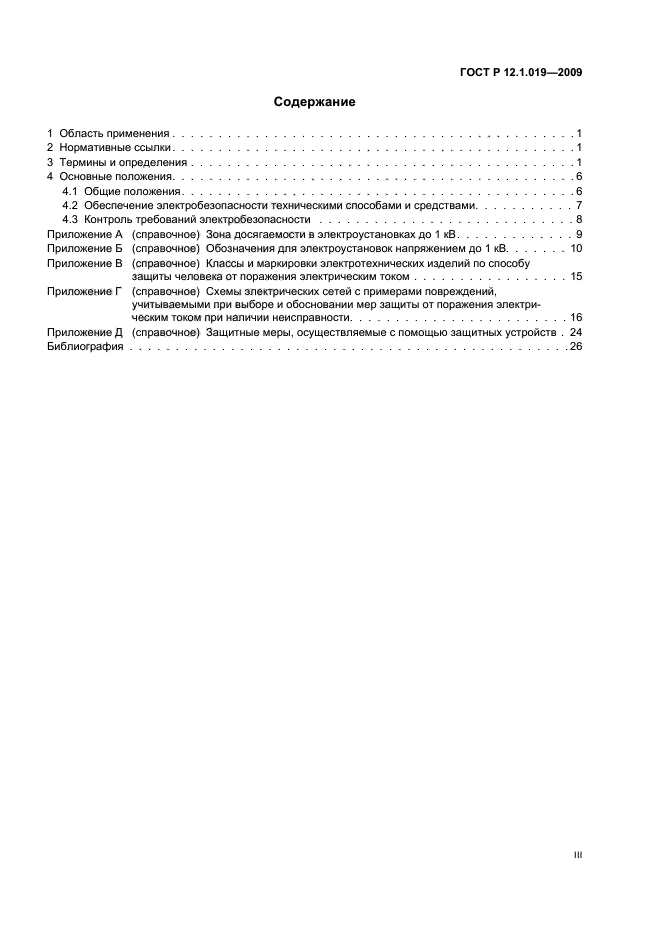

Содержание

1 Область применения……………………………………..1

2 Нормативные ссылки……………………………………..1

3 Термины и определения……………………………………1

4 Основные положения……………………………………..6

4.1 Общие положения…………………………………….6

4.2 Обеспечение электробезопасности техническими способами и средствами………..7

4.3 Контропь требований электробезопасности……………………….8

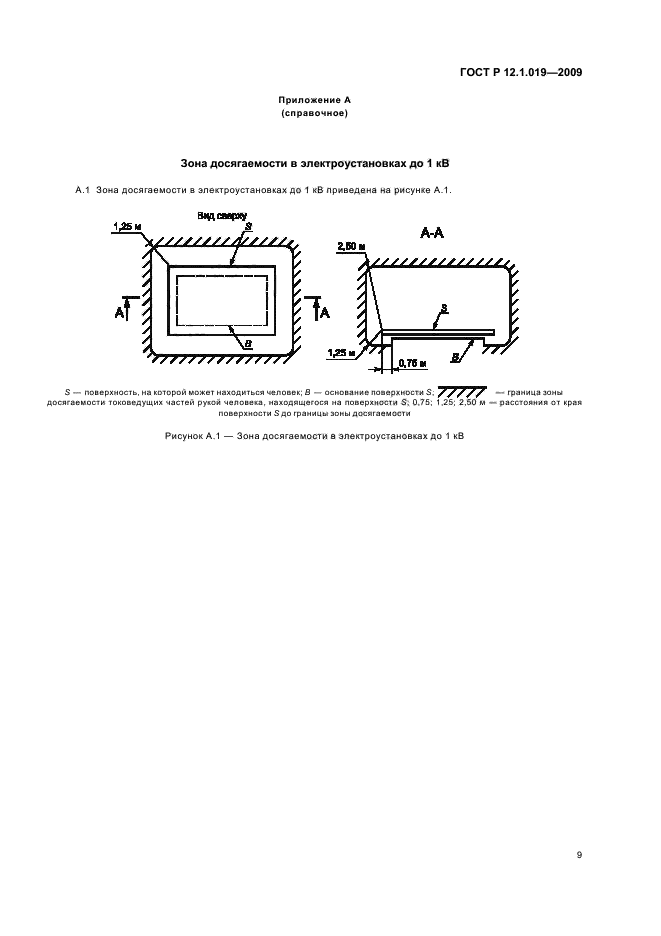

Приложение А (справочное) Зона досягаемости в электроустановках до 1 кВ………….9

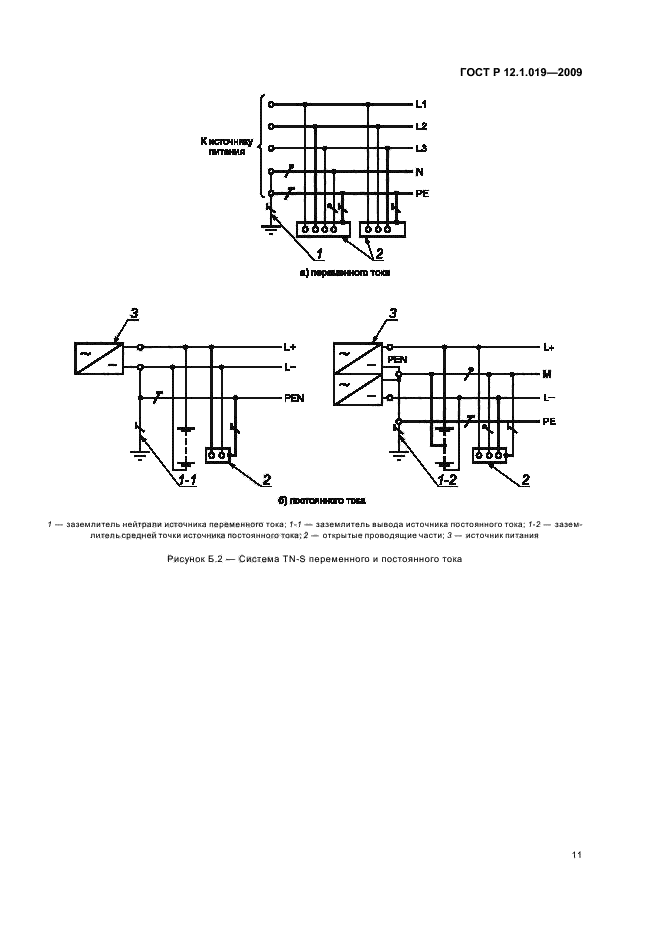

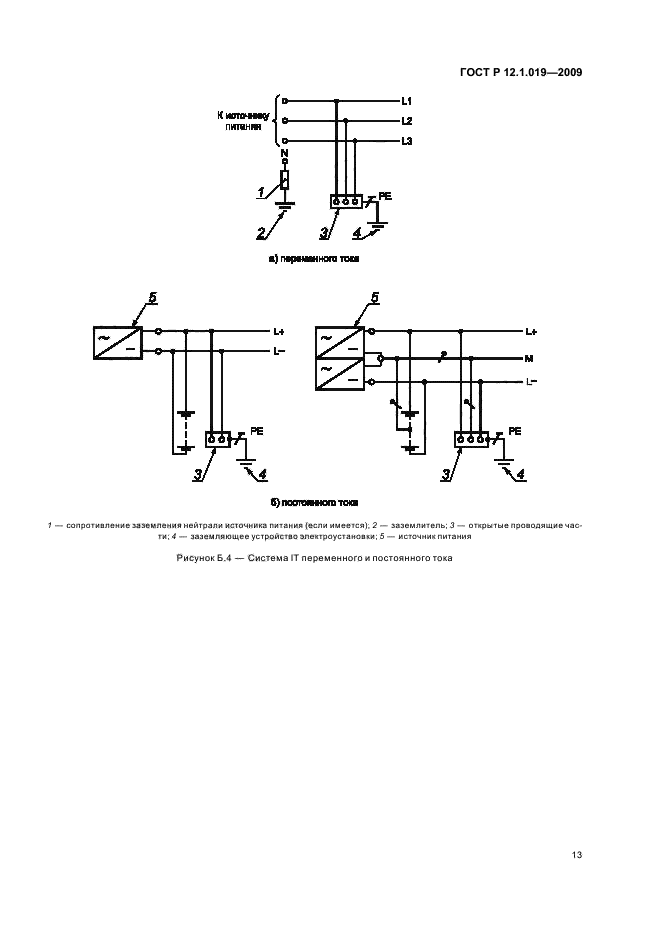

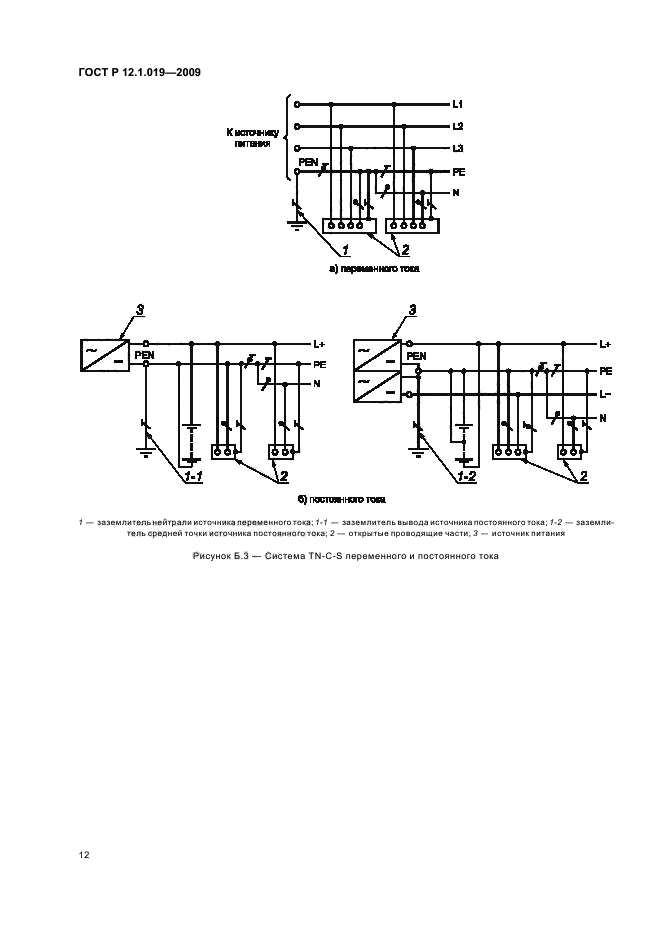

Приложение Б (справочное) Обозначения для электроустановок напряжением до 1 кВ…….10

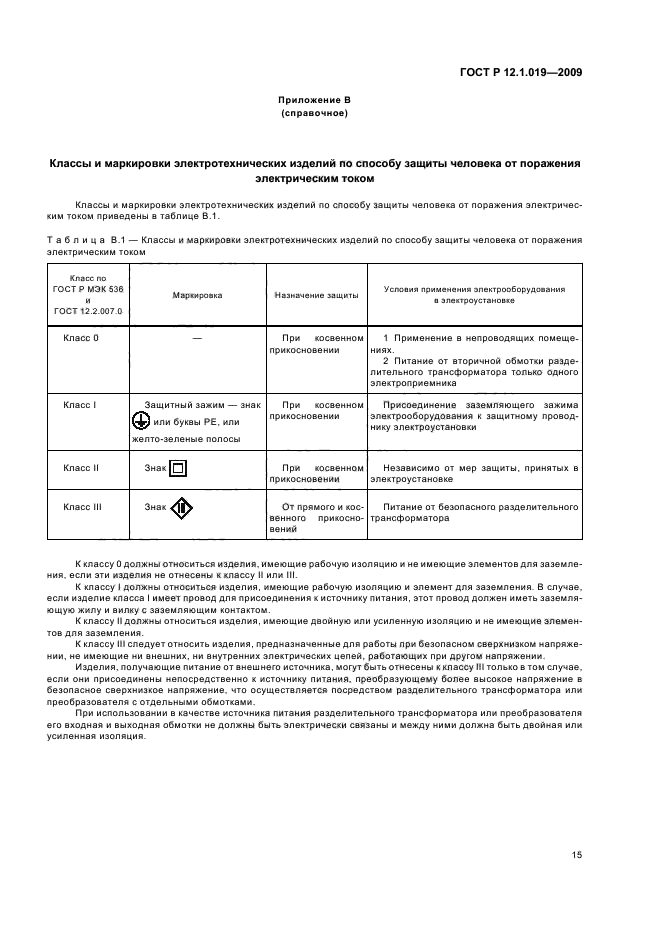

Приложение В (справочное) Классы и маркировки электротехнических изделий по способу

защиты человека от поражения электрическим током……………..15

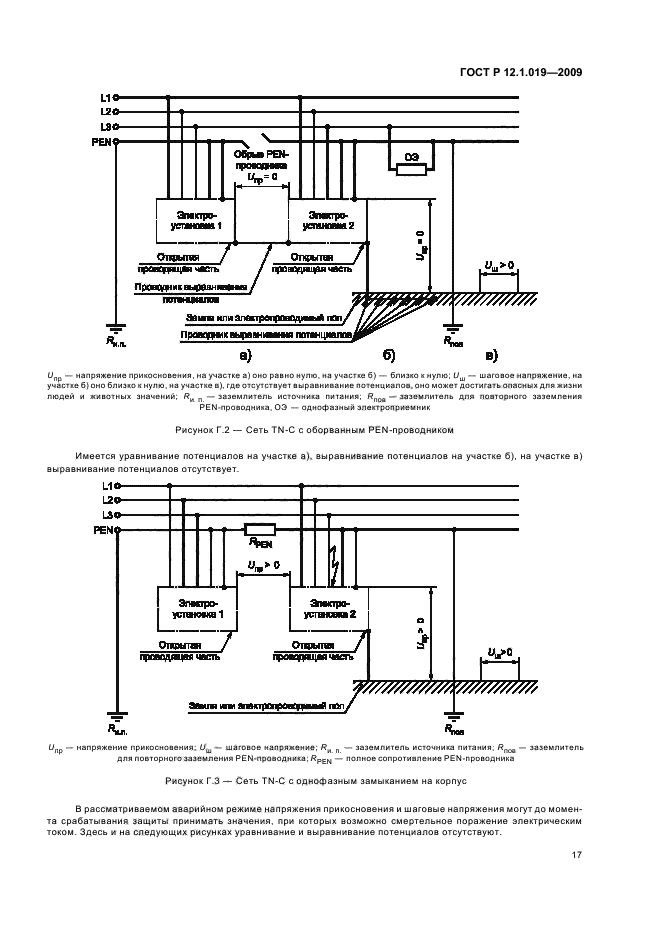

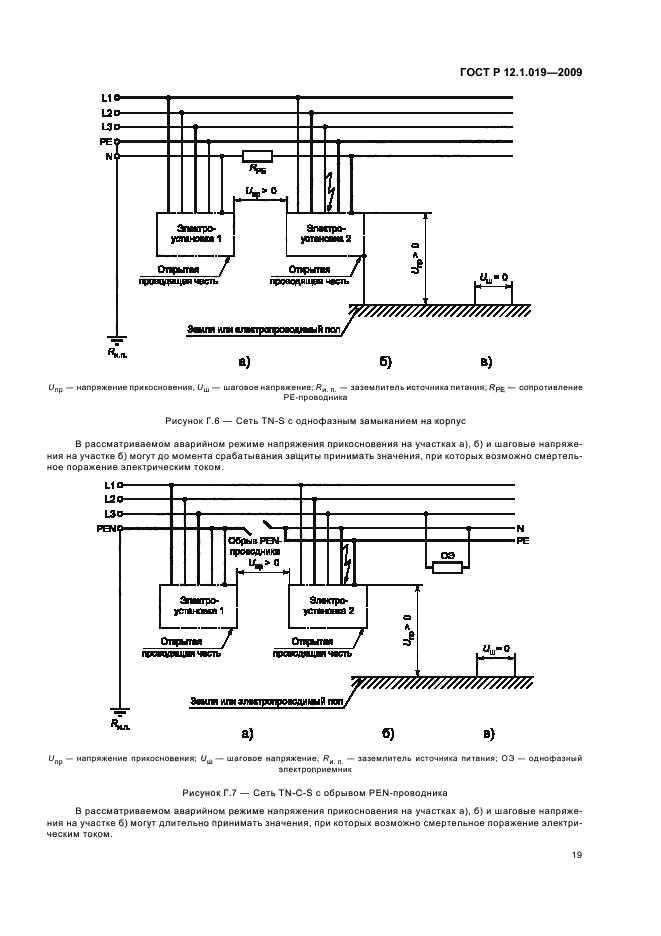

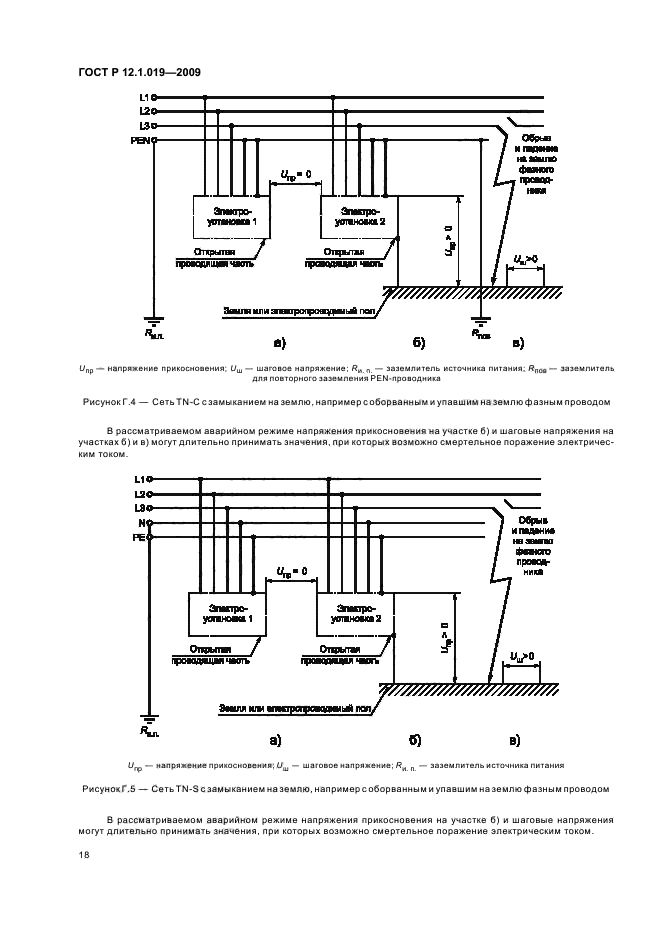

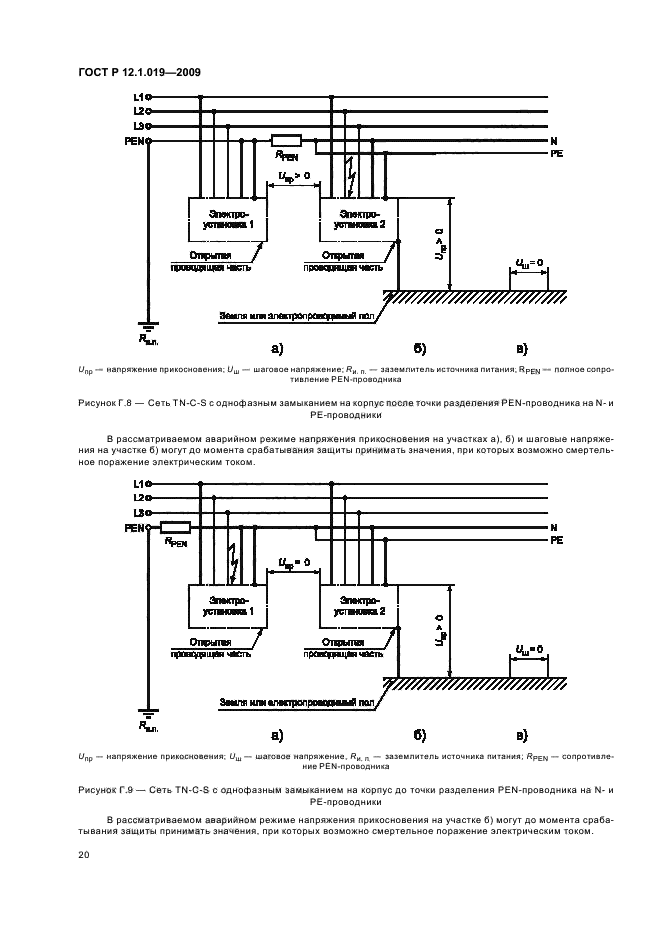

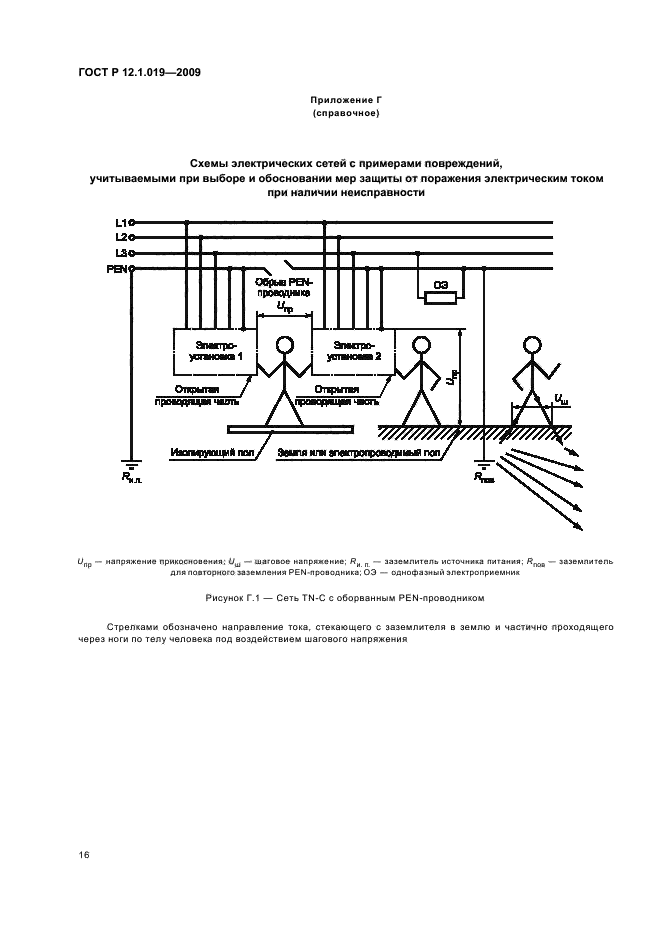

Приложение Г (справочное) Схемы электрических сетей с примерами повреждений.

учитываемыми при выборе и обосновании мер защиты от поражения электрическим током при наличии неисправности……………………16

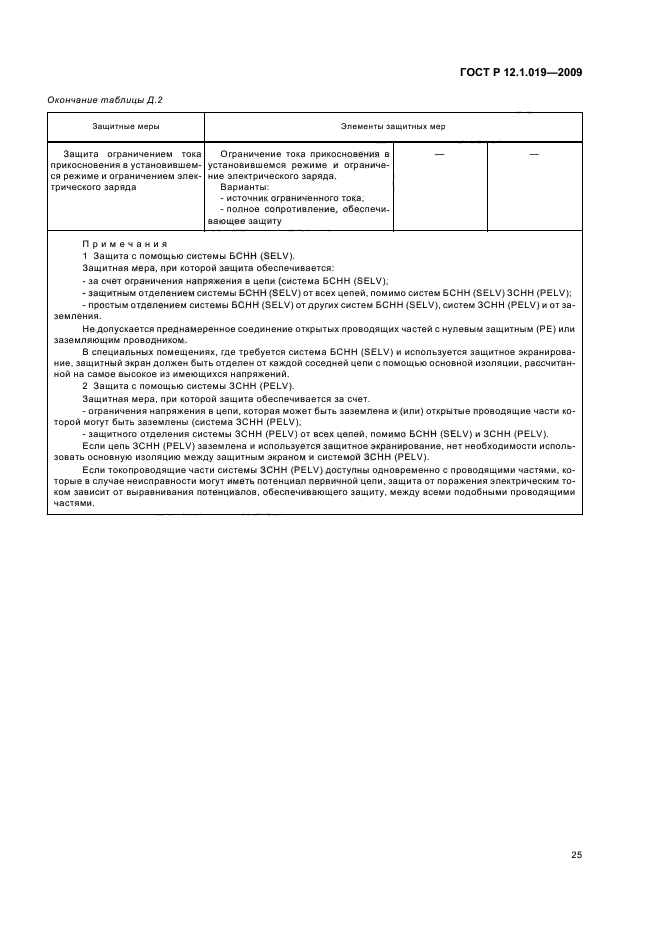

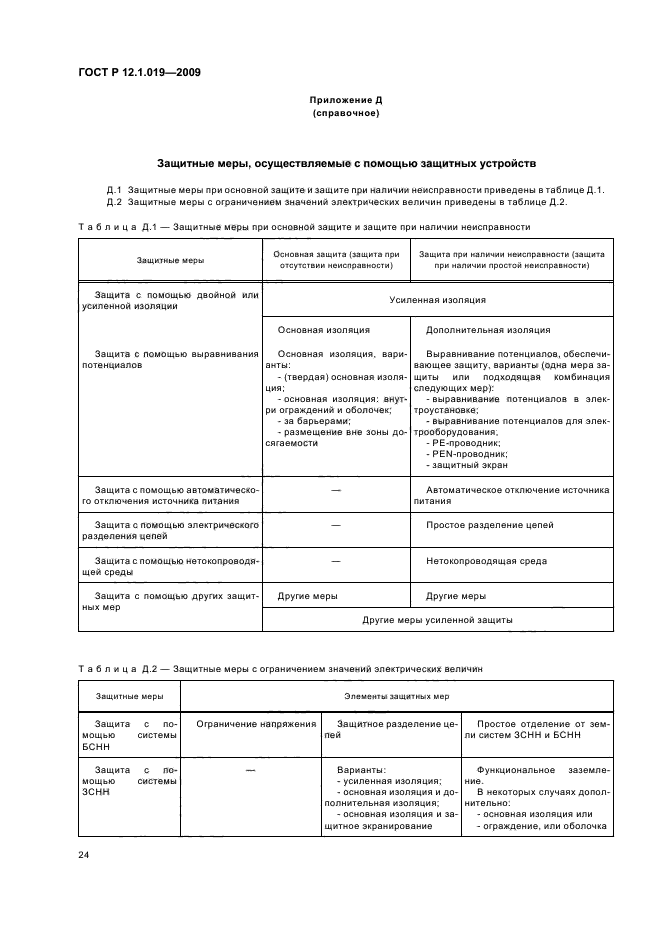

Приложение Д (справочное) Защитные меры, осуществляемые с помощью защитных устройств . 24 Библиография…………………………………………26

ill

ГОСТ Р 12.1.019-2009

Введение

Настоящий стандарт относится к группе стандартов, регламентирующих требования электробе-зопасмости электроустановок производственного и бытового назначения на стадиях проектирования, изготовления, монтажа, наладки, испытаний и эксплуатации.

В настоящем стандарте приведены технические способы и средства защиты, обеспечивающие электробезопасность эпектроустановок различного назначения.

ГОСТ Р 12.1.019-2009

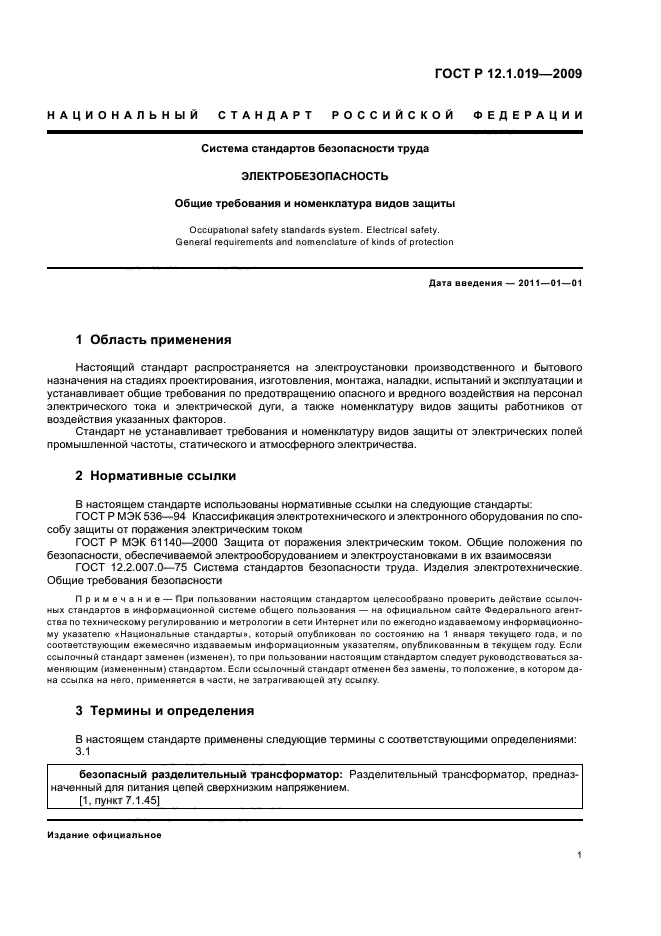

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Система стандартов безопасности труда

ЭЛЕКТРОБЕЗОПАСНОСТЬ

Общие требования и номенклатура видов защиты

Occupational safety standards system. Electrical safety. General requirements and nomenclature of kinds of protection

Дата введения — 2011—01—01

1 Область применения

Настоящий стандарт распространяется на электроустановки производственного и бытового назначения на стадиях проектирования, изготовления, монтажа, наладки, испытаний и эксплуатации и устанавливает общие требования по предотвращению опасного и вредного воздействия на персонал электрического тока и электрической дуги, а также номенклатуру видов защиты работников от воздействия указанных факторов.

Стандарт не устанавливает требования и номенклатуру видов защиты от электрических полей промышленной частоты, статического и атмосферного электричества.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р МЭК 536-94 Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током

ГОСТ Р МЭК 61140-2000 Защита от поражения электрическим током. Общие положения по безопасности, обеспечиваемой электрооборудованием и электроустановками в их взаимосвязи

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

безопасный разделительный трансформатор: Разделительный трансформатор, предназначенный для питания цепей сверхнизким напряжением.

[1, пункт 7.1.45]

Издание официальное

ГОСТ Р 12.1.019-2009

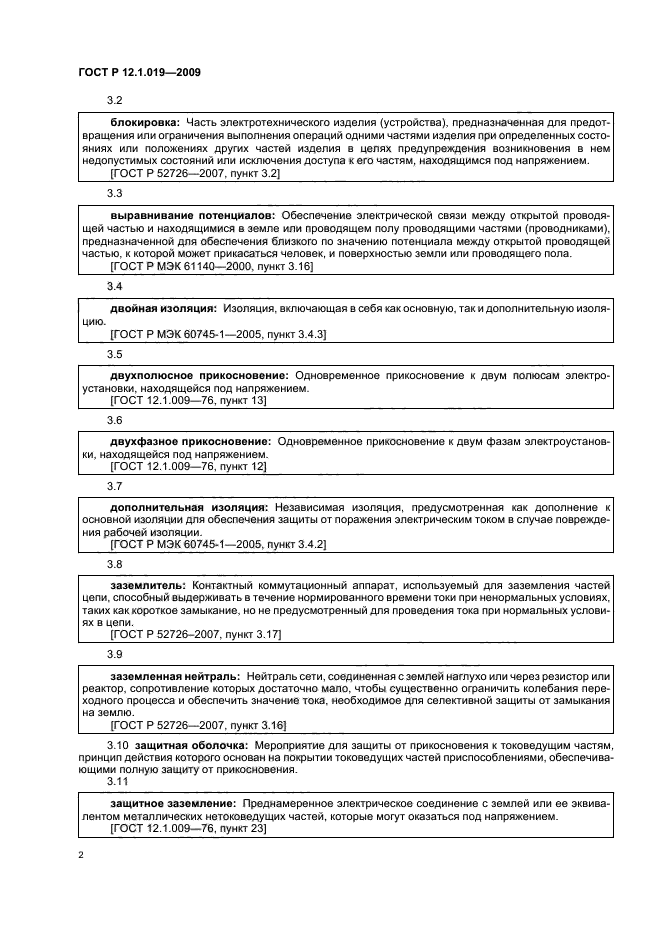

3.2

блокировка: Часть электротехнического изделия (устройства), предназначенная для предотвращения или ограничения выполнения операций одними частями изделия при определенных состояниях или положениях других частей изделия в целях предупреждения возникновения в нем недопустимых состояний или исключения доступа к его частям, находящимся под напряжением.

[ГОСТ Р 52726-2007, пункт 3.2]_

3.3

выравнивание потенциалов: Обеспечение электрической связи между открытой проводящей частью и находящимися в земле или проводящем полу проводящими частями (проводниками), предназначенной для обеспечения близкого по значению потенциала между открытой проводящей частью, к которой может прикасаться человек, и поверхностью земли или проводящего пола.

[ГОСТ Р МЭК 61140-2000. пункт 3.16]_

3.4

двойная изоляция: Изоляция, включающая в себя как основную, так и дополнительную изоляцию.

[ГОСТ Р МЭК 60745-1-2005, пункт 3.4.3]_

3.5

двухполюсное прикосновение: Одновременное прикосновение к двум полюсам электроустановки. находящейся под напряжением.

[ГОСТ 12.1.009-76, пункт 13]_

3.6

двухфазное прикосновение: Одновременное прикосновение к двум фазам электроустановки, находящейся под напряжением.

[ГОСТ 12.1.009-76, пункт 12]_

3.7

дополнительная изоляция: Независимая изоляция, предусмотренная как дополнение к основной изоляции для обеспечения защиты от поражения электрическим током в случае повреждения рабочей изоляции.

[ГОСТ Р МЭК 60745-1-2005. пункт 3.4.2]_

3.8

заземлитель: Контактный коммутационный аппарат, используемый для заземления частей цепи, способный выдерживать в течение нормированного времени токи при ненормальных условиях, таких как короткое замыкание, но не предусмотренный для проведения тока при нормальных условиях в цепи.

[ГОСТ Р 52726-2007. пункт 3.17]_

3.9

заземленная нейтраль: Нейтраль сети, соединенная с землей наглухо или через резистор или реактор, сопротивление которых достаточно мало, чтобы существенно ограничить колебания переходного процесса и обеспечить значение тока, необходимое дпя селективной защиты от замыкания на землю.

[ГОСТ Р 52726-2007, пункт 3.16]_

3.10 защитная оболочка: Мероприятие для защиты от прикосновения к токоведущим частям, принцип действия которого основан на покрытии токоведущих частей приспособпениями, обеспечивающими полную защиту от прикосновения.

3.11

защитное заземление: Преднамеренное электрическое соединение с землей или ее эквивалентом металпических нетоковедущих частей, которые могут оказаться под напряжением.

[ГОСТ 12.1.009-76, пункт 23]

ГОСТ Р 12.1.019-2009

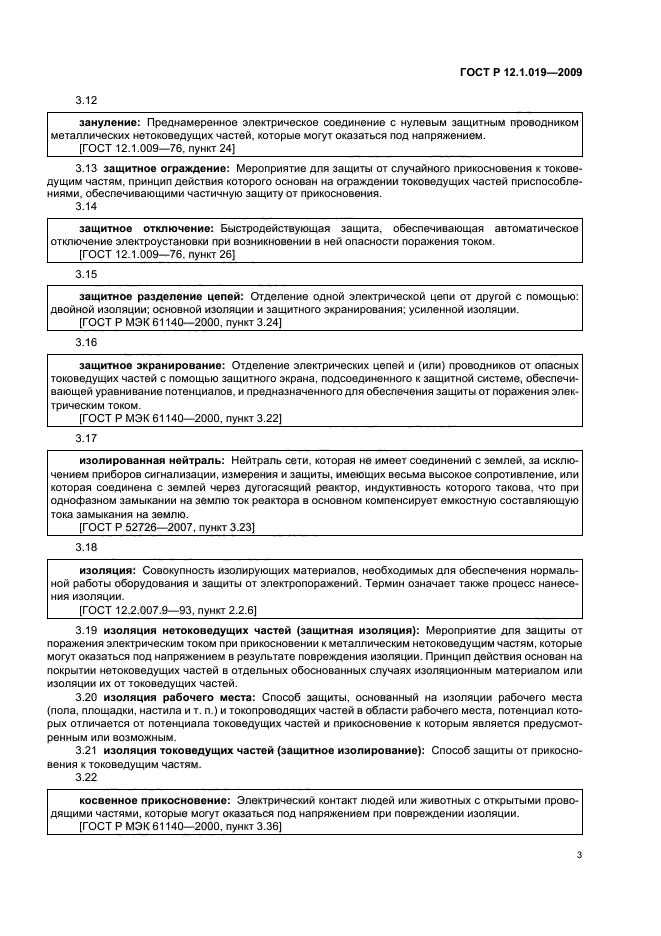

3.12

занулемие: Преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

[ГОСТ 12.1.009-76. пункт 24]_

3.13 защитное ограждение: Мероприятие для защиты от случайного прикосновения к токоведущим частям, принцип действия которого основан на ограждении токоведущих частей приспособлениями. обеспечивающими частичную защиту от прикосновения.

3.14

защитное отключение: Быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения током.

[ГОСТ 12.1.009-76. пункт 26]_

3.15

защитное разделение цепей: Отделение одной электрической цепи от другой с помощью: двойной изоляции; основной изоляции и защитного экранирования; усиленной изоляции.

[ГОСТ Р МЭК 61140-2000. пункт 3.24]_

3.16

защитное экранирование: Отделение электрических цепей и (или) проводников от опасных токоведущих частей с помощью защитного экрана, подсоединенного к защитной системе, обеспечивающей уравнивание потенциалов, и предназначенного для обеспечения защиты от поражения электрическим током.

[ГОСТ Р МЭК 61140-2000. пункт 3.22]_

3.17

изолированная нейтраль: Нейтраль сети, которая не имеет соединений с землей, за исключением приборов сигнапизации. измерения и защиты, имеющих весьма высокое сопротивление, или которая соединена с земпей через дугогасящий реактор, индуктивность которого такова, что при однофазном замыкании на землю ток реактора в основном компенсирует емкостную составляющую тока замыкания на землю.

[ГОСТ Р 52726-2007. пункт 3.23]_

3.18

изоляция: Совокупность изолирующих материалов, необходимых для обеспечения нормальной работы оборудования и защиты от электропоражений. Термин означает также процесс нанесения изоляции.

[ГОСТ 12.2.007.9-93. пункт 2.2.6]_

3.19 изоляция нетоковедущих частей (защитная изоляция): Мероприятие для защиты от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции. Принцип действия основан на покрытии нетоковедущих частей в отдепьных обоснованных случаях изоляционным материалом ипи изопяции их от токоведущих частей.

3.20 изоляция рабочего места: Способ защиты, основанный на изопяции рабочего места (попа, площадки, настила и т. п.) и токопроводящих частей в области рабочего места, потенциал которых отличается от потенциала токоведущих частей и прикосновение к которым является предусмотренным или возможным.

3.21 изоляция токоведущих частей (защитное изолирование): Способ защиты от прикосновения к токоведущим частям.

3.22

косвенное прикосновение: Электрический контакт людей или животных с открытыми проводящими частями, которые могут оказаться под напряжением при повреждении изоляции.

[ГОСТ Р МЭК 61140-2000, пункт 3.36]

ГОСТ Р 12.1.019-2009

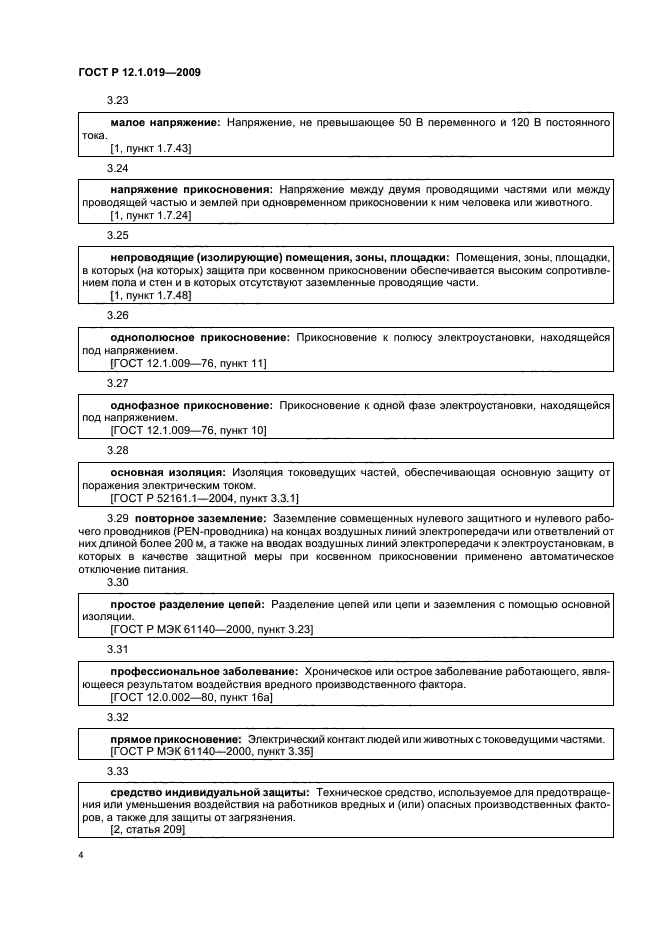

3.23

малое напряжение: Напряжение, не превышающее 50 В переменного и 120 В постоянного

тока.

[1. пункт 1.7.43]_

3.24

напряжение прикосновения: Напряжение между двумя проводящими частями ипи между проводящей частью и земпей при одновременном прикосновении к ним чеповека ипи животного.

[1. пункт 1.7.24]_

3.25

непроводящие (изолирующие) помещения, зоны, ппощадки: Помещения, зоны, ппощадки. в которых (на которых) защита при косвенном прикосновении обеспечивается высоким сопротивпе-нием попа и стен и в которых отсутствуют заземпенные проводящие части.

[1. пункт 1.7.48]_

3.26

однополюсное прикосновение: Прикосновение к попюсу эпектроустановки. находящейся под напряжением.

[ГОСТ 12.1.009-76. пункт 11]_

3.27

однофазное прикосновение: Прикосновение к одной фазе электроустановки, находящейся под напряжением.

[ГОСТ 12.1.009-76. пункт 10]_

3.28

основная изоляция: Изоляция токоведущих частей, обеспечивающая основную защиту от поражения электрическим током.

[ГОСТ Р 52161.1-2004. пункт 3.3.1)_

3.29 повторное заземление: Заземление совмещенных нулевого защитного и нулевого рабочего проводников (PEN-проводника) на концах воздушных пиний эпектропередачи или ответвлений от них длиной более 200 м, а также на вводах воздушных линий электропередачи к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания.

3.30

простое разделение цепей: Разделение цепей или цепи и заземления с помощью основной изоляции.

(ГОСТ Р МЭК 61140-2000. пункт 3.23]_

3.31

профессиональное заболевание: Хроническое ипи острое заболевание работающего, являющееся результатом воздействия вредного производственного фактора.

[ГОСТ 12.0.002-80, пункт 16а]_

3.32

прямое прикосновение: Электрический контакт людей или животных с токоведущими частями. [ГОСТ Р МЭК 61140-2000. пункт 3.35]_

3.33

средство индивидуальной защиты: Техническое средство, используемое для предотвращения или уменьшения воздействия на работников вредных и (или) опасных производственных факторов. а также для защиты от загрязнения.

[2, статья 209]

ГОСТ Р 12.1.019-2009

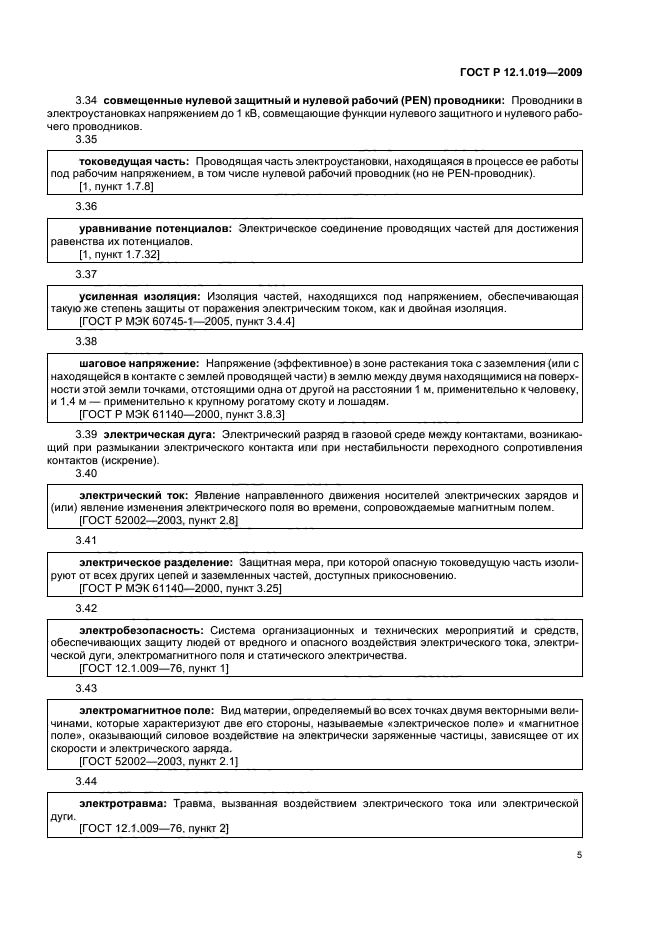

3.34 совмощенныо нулевой защитный и нулевой рабочий (PEN) проводники: Проводники в электроустановках напряжением до 1 кВ. совмещающие функции нулевого защитного и нулевого рабочего проводников.

3.35

токоведущая часть: Проводящая часть электроустановки, находящаяся в процессе ее работы под рабочим напряжением, в том числе нулевой рабочий проводник (но не PEN-проводник).

[1. пункт 1.7.8]_

3.36

уравнивание потенциалов: Электрическое соединение проводящих частей для достижения равенства их потенциалов.

[1, пункт 1.7.32)_

3.37

усиленная изоляция: Изоляция частей, находящихся под напряжением, обеспечивающая такую же степень защиты от поражения электрическим током, как и двойная изоляция.

[ГОСТ Р МЭК 60745-1—2005. пункт 3.4.4]_

3.38

шаговое напряжение: Напряжение (эффективное) в зоне растекания тока с заземления (или с находящейся в контакте с землей проводящей части) в землю между двумя находящимися на поверхности этой земли точками, отстоящими одна от другой на расстоянии 1 м. применительно к человеку, и 1.4 м — применительно к крупному рогатому скоту и лошадям.

[ГОСТ Р МЭК 61140—2000. пункт 3.8.3]_

3.39 электрическая дуга: Электрический разряд в газовой среде между контактами, возникающий при размыкании электрического контакта или при нестабильности переходного сопротивления контактов (искрение).

3.40

электрический ток: Явление направленного движения носителей электрических зарядов и (или) явление изменения электрического поля во времени, сопровождаемые магнитным полем.

[ГОСТ 52002—2003, пункт 2.8]_

3.41

электрическое разделение: Защитная мера, при которой опасную токоведущую часть изопи-руют от всех других цепей и заземленных частей, доступных прикосновению.

[ГОСТ Р МЭК 61140—2000, пункт 3.25]_

3.42

электробезопасность: Система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного попя и статического электричества.

[ГОСТ 12.1.009-76. пункт 1]_

3.43

электромагнитное поле: Вид материи, определяемый во всех точках двумя векторными величинами. которые характеризуют две его стороны, называемые «электрическое поле» и «магнитное поле», оказывающий силовое воздействие на электрически заряженные частицы, зависящее от их скорости и электрического заряда.

[ГОСТ 52002-2003. пункт 2.1]_

3.44

электротравма: Травма, вызванная воздействием электрического тока или электрической

Дуги.

[ГОСТ 12.1.009-76. пункт 2]

ГОСТ Р 12.1.019-2009

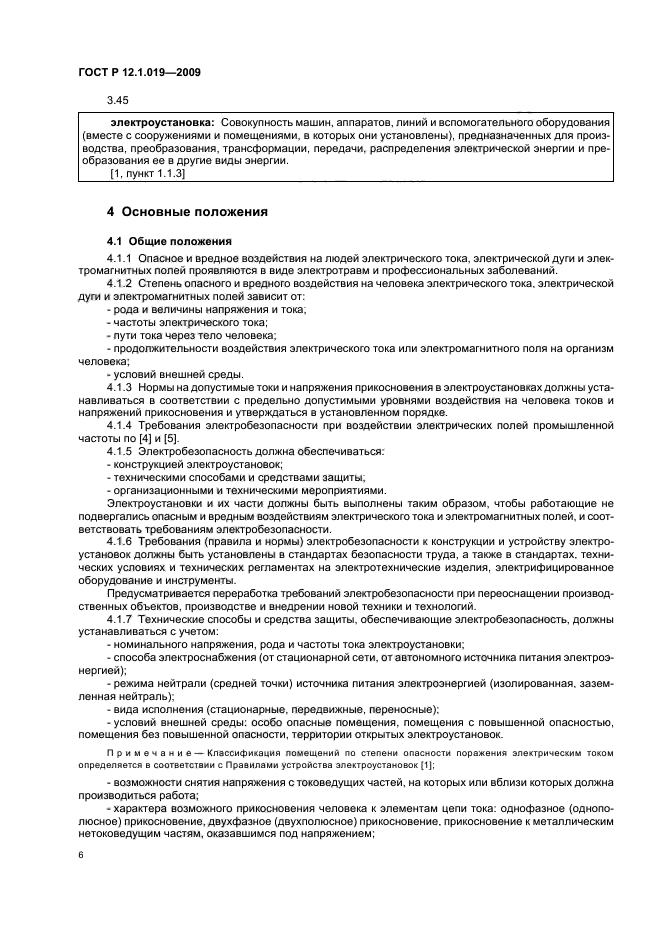

3.45

электроустановка: Совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства. преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другие виды энергии.

[1. пункт 1.1.3)_

4 Основные положения

4.1 Общие положения

4.1.1 Опасное и вредное воздействия на людей электрического тока, электрической дуги и электромагнитных полей проявляются в виде электротравм и профессиональных заболеваний.

4.1.2 Степень опасного и вредного воздействия на человека электрического тока, электрической дуги и электромагнитных полей зависит от:

— рода и величины напряжения и тока.

— частоты электрического тока;

— пути тока через тело человека;

— продолжительности воздействия электрического тока или электромагнитного поля на организм человека;

> условий внешней среды.

4.1.3 Нормы на допустимые токи и напряжения прикосновения в электроустановках должны устанавливаться в соответствии с предельно допустимыми уровнями воздействия на человека токов и напряжений прикосновения и утверждаться в установленном порядке.

4.1.4 Требования электробезопасности при воздействии электрических полей промышленной частоты по [4] и (5).

4.1.5 Электробезопасность должна обеспечиваться:

— конструкцией электроустановок;

— техническими способами и средствами защиты.

— организационными и техническими мероприятиями.

Электроустановки и их части должны быть выполнены таким образом, чтобы работающие не подвергались опасным и вредным воздействиям электрического тока и электромагнитных полей, и соответствовать требованиям электробезопасности.

4.1.6 Требования (правила и нормы) электробезопасности к конструкции и устройству электроустановок должны быть установлены в стандартах безопасности труда, а также в стандартах, технических условиях и технических регламентах на электротехнические изделия, электрифицированное оборудование и инструменты.

Предусматривается переработка требований электробезопасности при переоснащении производственных объектов, производстве и внедрении новой техники и технологий.

4.1.7 Технические способы и средства защиты, обеспечивающие электробезопасность, должны устанавливаться с учетом:

— номинального напряжения, рода и частоты тока электроустановки;

— способа электроснабжения (от стационарной сети, от автономного источника питания электроэнергией);

— режима нейтрали (средней точки) источника питания электроэнергией (изолированная, заземленная нейтраль);

— вида исполнения (стационарные, передвижные, переносные);

— условий внешней среды: особо опасные помещения, помещения с повышенной опасностью, помещения без повышенной опасности, территории открытых электроустановок.

П р и м е ч а м и е — Классификация помещений по степени опасности поражения электрическим током определяется в соответствии с Правилами устройства электроустановок (1J;

— возможности снятия напряжения с токоведущих частей, на которых или вблизи которых должна производиться работа;

— характера возможного прикосновения человека к элементам цепи тока: однофазное (однополюсное) прикосновение, двухфазное (двухполюсное) прикосновение, прикосновение к металлическим нетоковедущим частям, оказавшимся под напряжением;

ГОСТ Р 12.1.019-2009

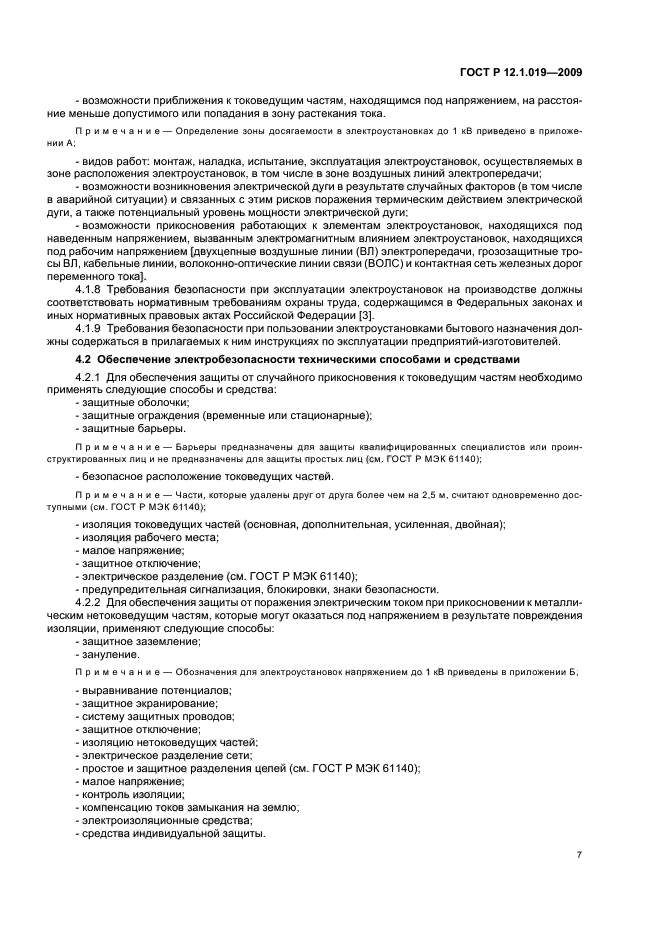

— возможности приближения к токоведущим частям, находящимся под напряжением, на расстояние меньше допустимого или попадания в зону растекания тока.

Примечание — Определение зоны досягаемости в электроустановках до 1 кВ приведено в приложении А;

— видов работ: монтаж, наладка, испытание, эксплуатация электроустановок, осуществляемых в зоне расположения электроустановок, в том числе в зоне воздушных линий электропередачи;

— возможности возникновения электрической дуги в результате случайных факторов (в том числе в аварийной ситуации) и связанных с этим рисков поражения термическим действием электрической дуги, а также потенциальный уровень мощности электрической дуги:

— возможности прикосновения работающих к элементам электроустановок, находящихся под наведенным напряжением, вызванным электромагнитным влиянием электроустановок, находящихся под рабочим напряжением [двухцепные воздушные линии (ВЛ) электропередачи, грозозащитные тросы ВЛ. кабельные линии, волоконно-оптические линии связи (ВОЛС) и контактная сеть железных дорог переменного тока].

4.1.8 Требования безопасности при эксплуатации электроустановок на производстве должны соответствовать нормативным требованиям охраны труда, содержащимся в Федеральных законах и иных нормативных правовых актах Российской Федерации [3].

4.1.9 Требования безопасности при пользовании электроустановками бытового назначения должны содержаться в прилагаемых к ним инструкциях по эксплуатации предприятий-изготовителей.

4.2 Обеспечение электробезопасности техническими способами и средствами

4.2.1 Для обеспечения защиты от случайного прикосновения к токоведущим частям необходимо применять следующие способы и средства:

— защитные оболочки;

— защитные ограждения (временные или стационарные):

— защитные барьеры.

Примечание — барьеры предназначены для защиты квалифицированных специалистов или проинструктированных лиц и не предназначены для защиты простых лиц (см. ГОСТ Р МЭК 61140);

— безопасное расположение токоведущих частей.

Примечание — Части, хоторые удалены друг от друга более чем на 2.5 м. считают одновременно доступными (см. ГОСТ Р МЭК 61140);

— изоляция токоведущих частей (основная, дополнительная, усиленная, двойная);

— изоляция рабочего места;

— малое напряжение;

— защитное отключение;

— электрическое разделение (см. ГОСТ Р МЭК 61140);

— предупредительная сигнализация, блокировки, знаки безопасности.

4.2.2 Для обеспечения защиты от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции, применяют следующие способы:

— защитное заземление;

-зануление.

Примечание — Обозначения для электроустановок напряжением до 1 кВ приведены в припожении Б.

— выравнивание потенциалов;

— защитное экранирование;

— систему защитных проводов;

— защитное отключение;

— изоляцию нетоковедущих частей:

— электрическое разделение сети:

— простое и защитное разделения цепей (см. ГОСТ Р МЭК 61140);

— малое напряжение;

— контроль изоляции;

— компенсацию токов замыкания на землю,

— электроизоляционные средства;

* средства индивидуальной защиты.

ГОСТ Р 12.1.019-2009

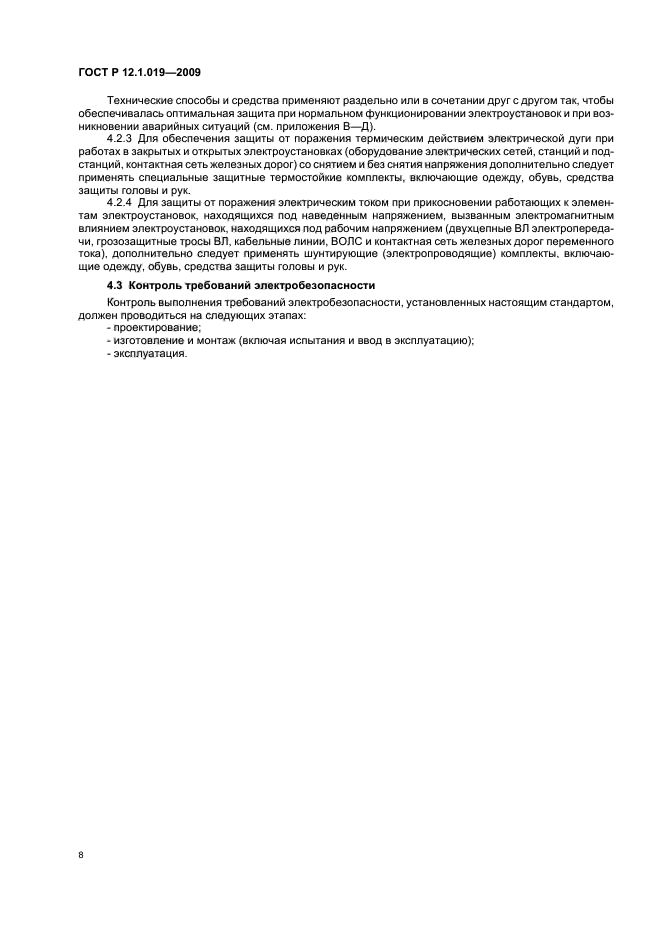

Технические способы и средства применяют раздельно или в сочетании друг с другом так, чтобы обеспечивалась оптимальная защита при нормальном функционировании электроустановок и при возникновении аварийных ситуаций (см. приложения В—Д).

4.2.3 Для обеспечения защиты от поражения термическим действием электрической дуги при работах в закрытых и открытых электроустановках (оборудование электрических сетей, станций и подстанций. контактная сеть железных дорог) со снятием и без снятия напряжения дополнительно следует применять специальные защитные термостойкие комплекты, включающие одежду, обувь, средства защиты головы и рук.

4.2.4 Для защиты от поражения электрическим током при прикосновении работающих к элементам электроустановок, находящихся под наведенным напряжением, вызванным электромагнитным влиянием электроустановок, находящихся под рабочим напряжением (двухцепные ВЛ электропередачи. грозозащитные тросы ВЛ, кабельные линии. ВОЛС и контактная сеть железных дорог переменного тока), дополнительно следует применять шунтирующие (электропроводящие) комплекты, включающие одежду, обувь, средства защиты головы и рук.

4.3 Контроль требований электробезопасности

Контроль выполнения требований электробезопасности, установленных настоящим стандартом, должен проводиться на следующих этапах:

— проектирование:

* изготовление и монтаж (включая испытания и ввод в эксплуатацию);

— эксплуатация.

ГОСТ Р 12.1.019-2009

Приложение А (справочное)

Зона досягаемости в электроустановках до 1 кВ

А.1 Зона досягаемости в электроустановках до 1 кВ приведена на рисунке А.1.

едсмрху

А-А

2.60 м

IT”?

////////!/////<,

S — поверхность, на которой может находиться человек; В — основание поверхности S. 77777 — граница зоны досягаемости токоведущих частей рукой человека, находящегося на поверхности S. 0.75; 1.25; 2.50 м — расстояния от края

поверхности S до границы зоны досягаемости

Рисунок А.1 — Зона досягаемости а электроустановках до 1 кВ

ГОСТ Р 12.1.019-2009

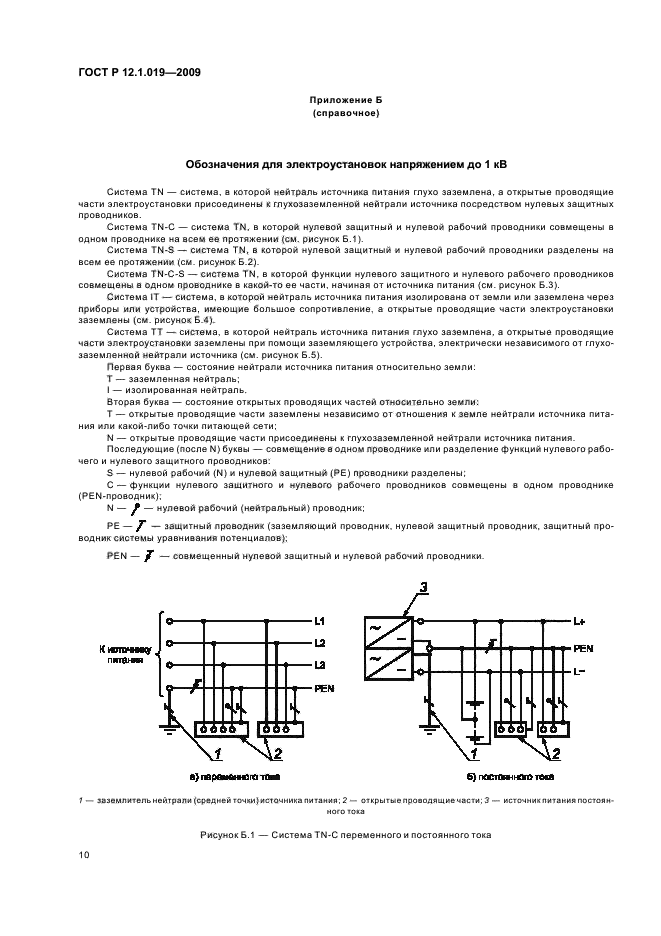

Приложение Б (справочное)

Обозначения для электроустановок напряжением до 1 кВ

Система TN — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

Система TN-C — система TN. в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (см. рисунок 6.1).

Система TN-S — система TN. в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (см. рисунок Б.2).

Система TN-C-S — система TN. в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (см. рисунок Б.З).

Система IT — система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы ипи устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (см. рисунок Б.Л).

Система ТТ — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от гпухо-заземленной нейтрали источника (см. рисунок Б.5).

Первая буква — состояние нейтрали источника питания относительно земли:

Т — заземленная нейтраль;

I — изолированная нейтрапь.

вторая буква — состояние открытых проводящих частей относительно земли:

Т — открытые проводящие части заземлены независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;

N — открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (после N) буквы — совмещение в одном проводнике ипи разделение функций нулевого рабочего и нулевого защитного проводников:

S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;

С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-npo водник);

N — f — нулевой рабочий (нейтральный) проводник:

РЕ — J» — защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов):

PEN — f — совмещенный нулевой защитный и нулевой рабочий проводники.

6) пОСтОиннЭгО гОсв

а} парвмвннйпй км

1 — заземлитель нейтрали (средней точки) источника питания: 2 — открытые проводящие части; 3 — источник питания постоянного тока

Рисунок Б.1 — Система TN-С переменного и постоянного тока

ГОСТ Р 12.1.019-2009

Киспмнну тлями

я) парашюта тоа

L+

L-

в) ихлиямаотаа

1 — заземли гель нейтрали источника переменного тока; U1 — заземлитель вывода источника постоянного тока: Т-2 — зазем* литель средней точки источника постоянного тока; 2 — откры тые проводящие части; 3 — источник питания

Рисунок Б.2 — Система TN-S переменного и постоянного тока

ГОСТ Р 12.1.019-2009

в) гюсплимэгокжа

1 — заэемлительнейтрали источника переменного тока; 1-1 — заземлительвыпода источника постоянного тока; J-2 — заземли-гель средней точки источника постоянного тока; 2 — открытые прооодяшие части. 3 — источник питания

Рисунок Б.З — Система TN-C-S переменного и постоянного тока

ГОСТ Р 12.1.019-2009

К MPTOI—у

питан ян

G) постоянного то**

я) пврмаинога том

1 — сопротивление заземления нейтрали источника питания (если имеется); 2— заземлитель; 3 — открытые прооодяшие части; 4 — заземляющее устройство электроустановки; 5 — источник питания

Рисунок Б.4 — Система IT переменного и постоянного тока

ГОСТ Р 12.1.019-2009

nmmn

а)педеи0нно«{|ток&

4 4

б)1юсш№«птса

1 — зазсмлительнейтрали источника переменного тока; f-f — заземлитель вывода источника постоянного тока; 1-2—• заземли тель средней точки источника постоянного тока; 2 — открытые проводящие части; 3 — заземлитель открытых проводящих частей электроустановки; 4 — источник питания (5|

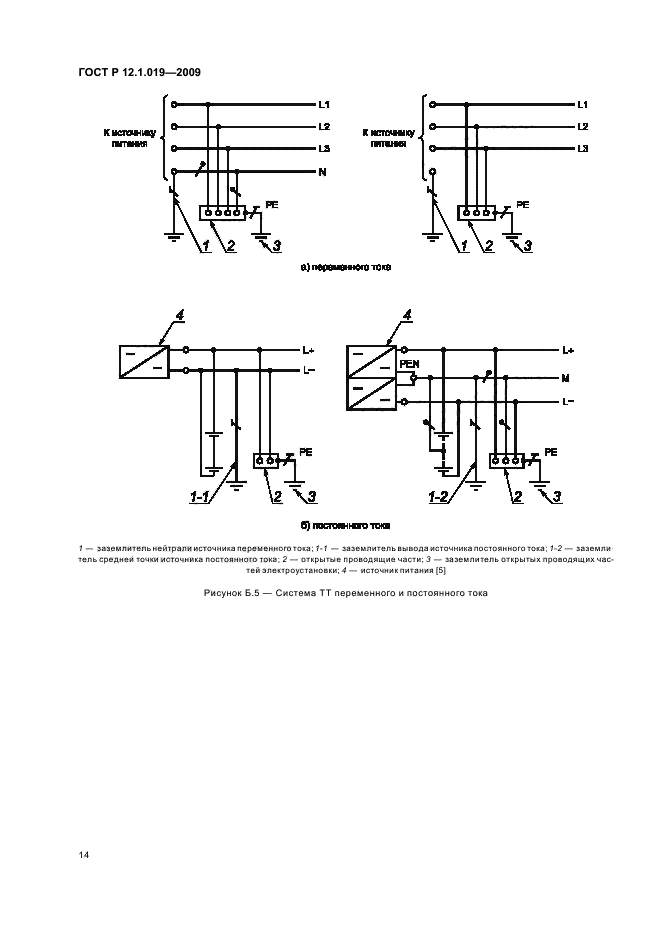

Рисунок Б.5 — Система ТТ переменного и постоянного тока

ГОСТ Р 12.1.019-2009

Приложение В (справочное)

Классы и маркировки электротехнических изделий по способу защиты человека от поражения электрическим током

Классы и маркировки электротехнических изделий по способу защиты человека от поражения электрическим током приведены в таблице В.1.

Таблица B.1 — Классы и маркировки электротехнических изделий по способу защиты человека от поражения электрическим током

Класс по ГОСТ Р МЭК 536 и

ГОСТ 12.2.007 0

Маркировка

Назначение защиты

Условия применения электрооборудования а электроустановке

Класс 0

При косвенном прикосновении

1 Применение в непроводящих помещениях.

2 Питание от вторичной обмотки разделительного трансформатора только одного электроприемника

Класс 1

Защитн
