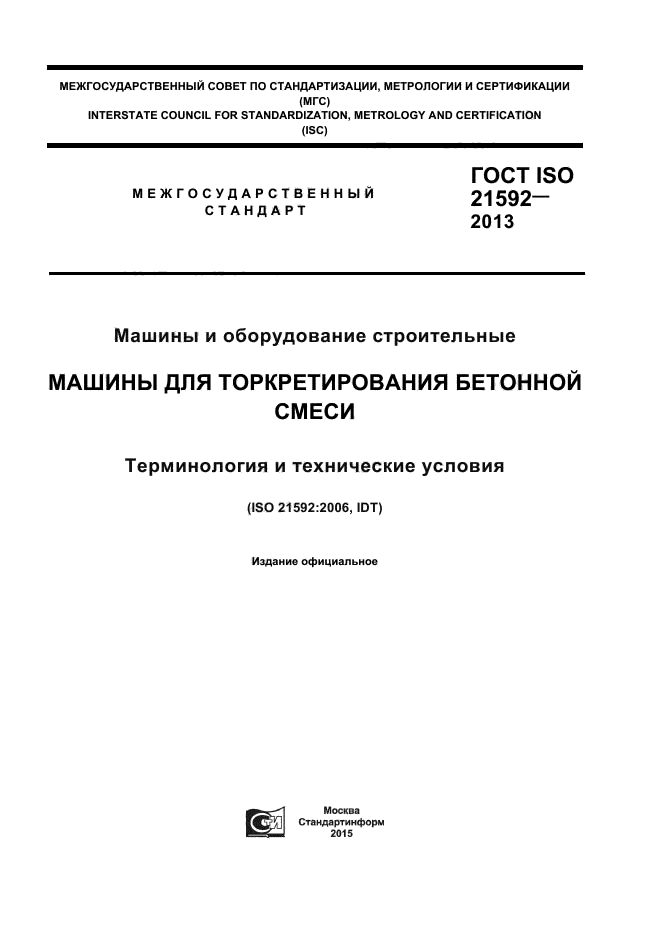

межгосударственный совет по стандартизации, метрологии и сертификации

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION _(ISO_

МЕЖГ О С УДАР CT ВЕННЫЙ СТАНДАРТ

ГОСТ ISO 21592-2013

Машины и оборудование строительные

МАШИНЫ ДЛЯ ТОРКРЕТИРОВАНИЯ БЕТОННОЙ СМЕСИ

Терминология и технические условия

(ISO 21592:2006, IDT)

Издание официальное

Москва Стандар тинформ 2014

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «ИЦ «ЦНИП С ДМ» (ООО «ИЦ «ЦНИП С ДМ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 267 «Строительно-дорожные машины и оборудование»

3 ПРИНЯТ Межго суд арственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 63-П от 27 декабря 2013 г.)

За принятие проголосовали:

Краткое наименование страны по Ж (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Аз стандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Кыргыз стан	KG	Кыргыз ст анд арг
Молдова	MD	М олд ов а-С т анд арт
Российская Ф едерация	RU	Рос стандарт
Узбекистан	UZ	Уз стандарт

4 Настоящий стандарт идентичен международному стандарту ISO 21592:2006 Building construction machinery and equipment — Concrete sprayingmaclunes — Terminology and commercial specifications (Машины и оборудование строительные Машины для торкретирования бетонной смеси. Терминолсгия и технические условия)

Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 127 «Машины землеройные» Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.

Перевод с английского языка (ei^.

Степень с о от в етствия — идентичная (IDT).

Разработанный стандарт может бьпь использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытании), а так же стандартов, в результате применения которых недобровольной основе обеспечивается соблюдение требований технического регламента Т аможенного союза «О без опасности машин и оборуд ов ания»

ГОСТ ISO 21592-2013

5 Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2014 г № 183-ст межгосударстзенный стандарт ГОСТ ISO 21592-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

6 ВВЕДЕН ВПЕРВЫЕ

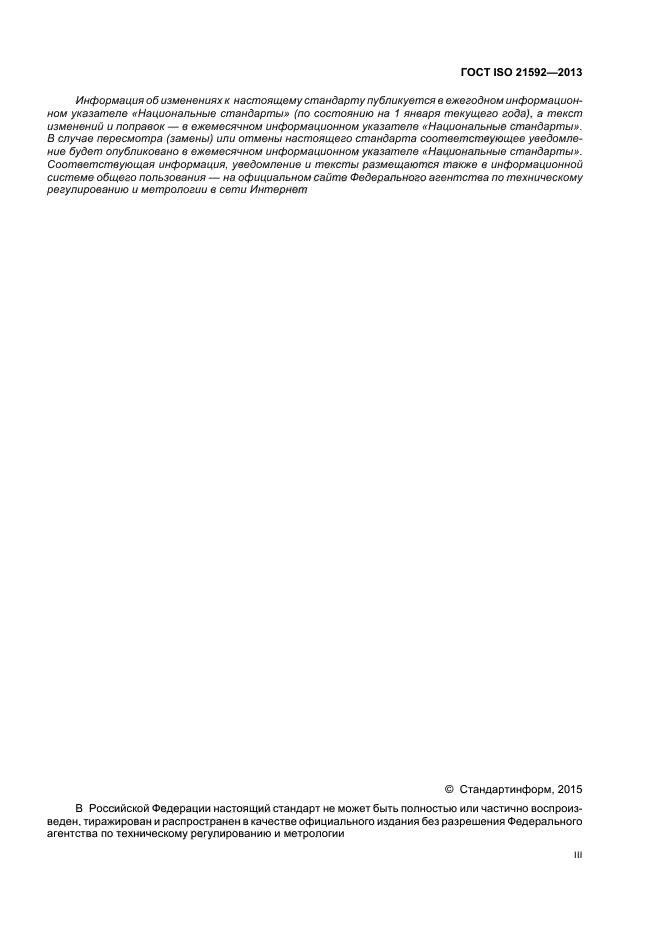

Информагция об изменениях к настоящему стандарту публикуется в ежегодно)л информационном указателе *Национальные стандарпы» (по состоянию на 1 января текущего года), а текст изменений и поправок — в ежемесячном информационном указателе ^Национальные стандарты». В cry чае пересмотра (зсилены) или опилены настоящего стандарта сосгтвет-ствующее уведомление будет опубтковано в ежемесячном информсирюнном указателе «гНациональные стандарты». Соответствующая информация »•ведомление и тексты разме-щаются также в информарюнной системе общего пользования — на офигциальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

III

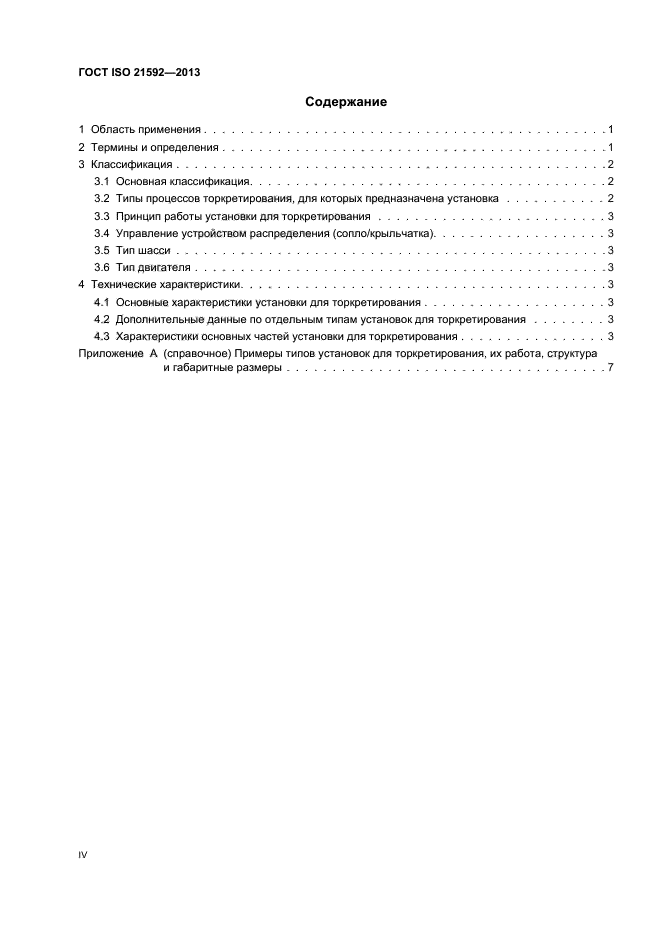

Содержание

1 Область применения………………………………………………………………

2 Термины и определения………………………………………………………….

3 Классификация……………………………………………………………………

3.1 Основная основная………………………………………………………

3.2 Типы процессов торкретирования, для которых предназначена

установка…………………………………………………………………………..

3.3 Принцип работы установки для торкретирования………………………….

3.4 Управление устройством распределения (соплсУкрыльчатка)……………..

3.5 Тип шасси………………………………………………………………………

З.бТип двигателя…………………………………………………………………

4 Технические характеристики……………………………………………………..

4.1 Основные характеристики установки для торкретирования……………….

4.2 Дополнительные данные по отдельным типам установок для

торкретирования…………………………………………………………………..

4.2.1 Установка для торкретирования роторного типа…………………..

4.2.2 Установка для торкретирования б ето но насосного типа…………..

4.3 Характеристики основных частей установки для торкретирования………

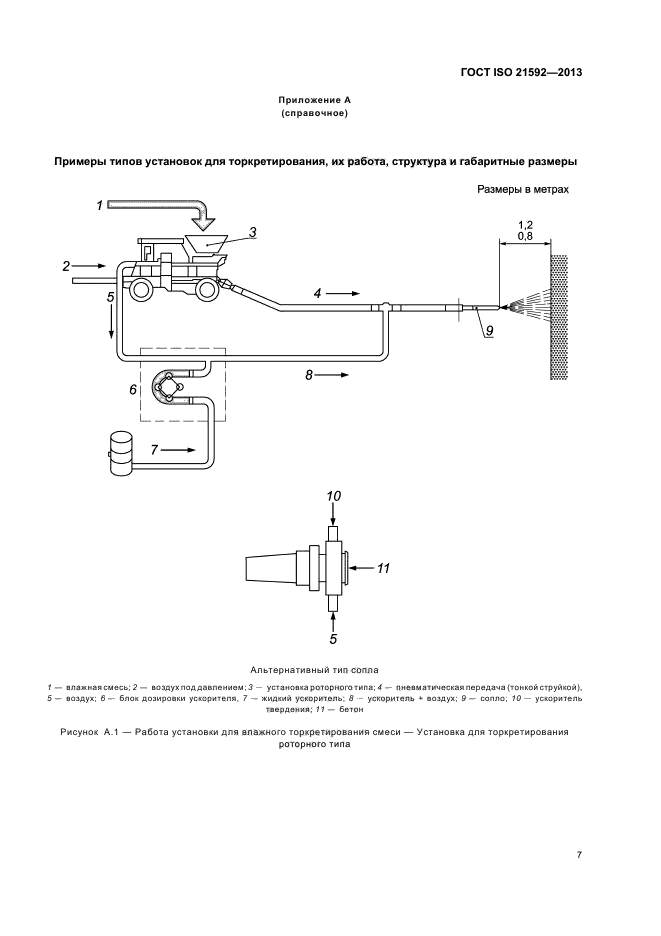

Приложение А(с прав очное) Примеры типов установок для

торкретирования, их работа, структура и габаритные размеры

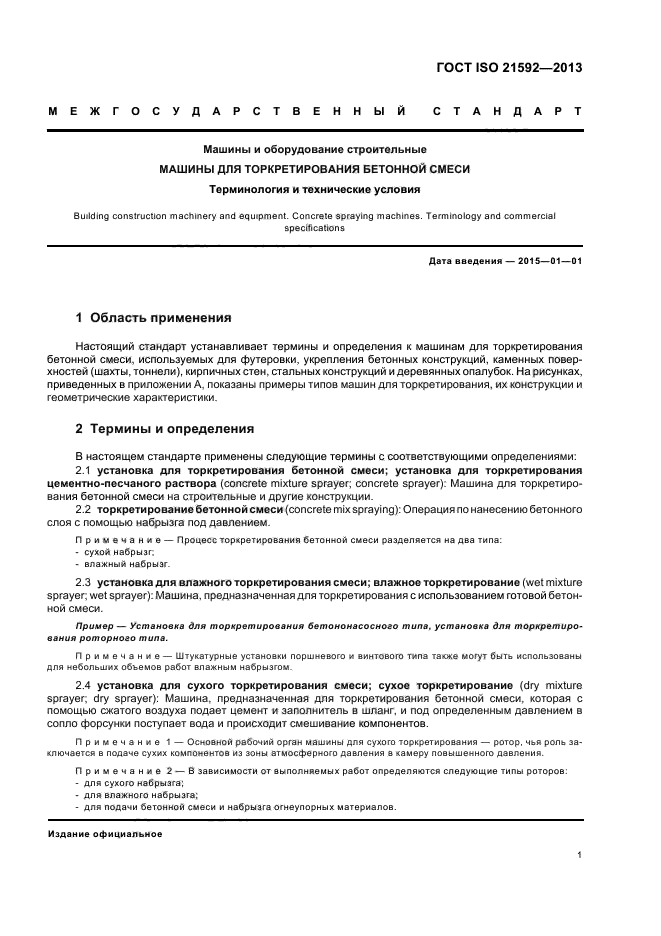

ГОСТ ISO 21592-2013 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Машины и оборудование строительные

МАШИНЫ ДЛЯ ТОРКРЕТИРОВАНИЯ БЕТОННОЙ СМЕСИ

Т ер мин о л от ия и технические условия

Building construction machinery and equipment. Concrete spraying machines. Terminology and commercial specifications

Дата введения — 2015-01-01

1 Область применения

Настоящий стандарт устанавливает термины и определения к машинам для торкретирования бетонной смеси, используемых для футеровки, укрепления бетонных конструкций, каменных поверхностей (шахты, тоннели), кирпичных стен, стальных конструкций и деревянных опалубок. На рисунках, приведенных в приложении А, показаны примеры типов машин для торкретирования, их конструкции и геометрические характеристики

2 Термины и определения

В настоящем стандарте применены следующие термины и определения:

2.1 установка для торкретирования бетонной смеси; установка для торкретирования цементно-песчаного раствора (concrete mixture sprayer, concrete sprayer): Машина для торкретирования бетонной смеси на строительные и другие конструкции.

2.2 торкретирование бетонной смеси (concrete mix spraying) Операция по нанесению бетонного слоя с помощью набрызга под давлением.

Издание официальное

ГОСТ I SO 21592-2013

Примечани e -Процесс торкретирования бетонной смеси разделяется на два

типа:

— сухойнабрызг,

— влажныйнабрызг

2.3 установка для влажного торкретирования смеси; влажное торкретирование (wet mixture sprayer, wet sprayer): Машина предназначена для торкретирования с использованием готовой бетонной смеси.

Пример — Установка для торкретирования бетононасосного тина, установка для торкрет нрования рот орного тн на.

Примечание —Штукатурные установки поршневого и винтового типа также могут бьпъ использованы для небольших объемов работ влажным набрызгом

2.4 установка для сухого торкретирования смеси; сухое торкретирование (dry mixture sprayer, dry sprayer): Машина, предназначенная для торкретирования бетонной смеси, которая с помощью сжатого воздуха подает цемент и заполнитель в шланг, и под определенным давлением в сопло форсунки поступает вода и происходит смешивание компонентов.

Примечание — Основной рабочий орган машины для сухого торкретирования — ротор чья роль заключается в подаче сухих компонентов из зоны атмосферного давления в камеру повышенного давления.

Примечание -В зависимости от выполняемых работ определяются следующие типы роторов:

— для сухого набрызга,

— для влажного набрызга;

— для подачи бетонной смеси и набрызга огнеупорных материалов.

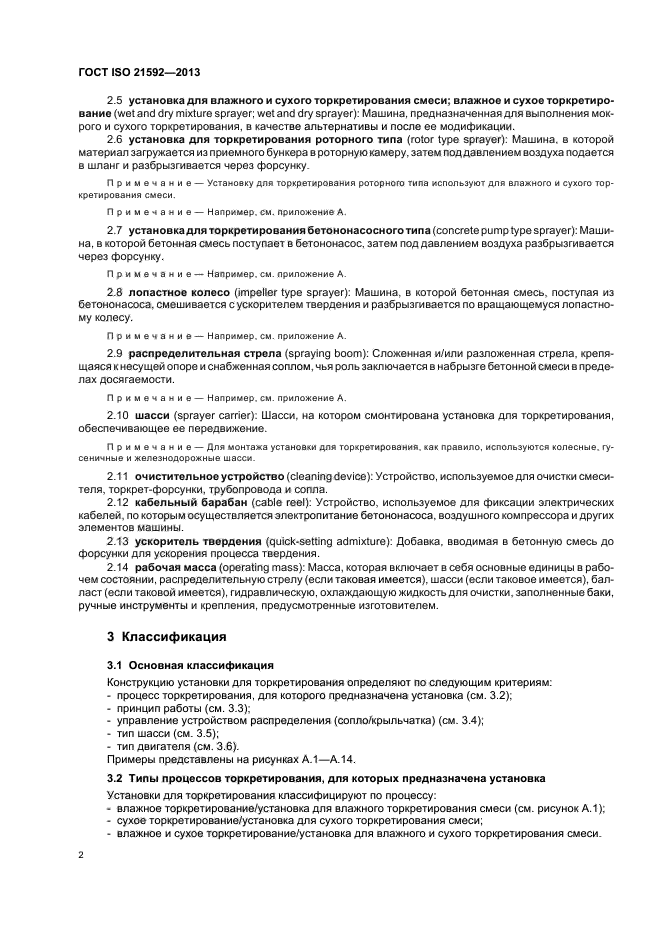

2.5 установка для влажного и сухого торкр етир ования смеси;

влажное и сухое торкретирование (wet and dry mixture sprayer, wet and dry sprayer): Машина предназначена для выполнения мокрого и сухого торкретирования, в качестве альтернативы и после ее модификации.

2 6 установка для торкретирования роторного типа (rotor type sprayer ): Машина, в которой материал загружается из приемного бункера в роторную камеру, затем под давлением воздуха подается в шланг и разбрызгивается через форсунку.

Примечание-У станавку для торкретирования роторного типа используют для влажного и сухого торкретирования смеси.

ГОСТ ISO 21592-2013

Примечание — Например, см приложение А.

2.7 установка для торкретирования бетононасосного типа (concrete pump type sprayer ): Машина, в которой бетонная смесь поступает в бетононасос, затем под давлением воздуха разбрызгивается через форсунку.

Примечание — Например, см приложение А.

2.8 лопастное колесо (impeller type sprayer ): Машина, в которой бетонная смесь, поступая из бетононасоса, смешивается с ускорителем твердения и разбрызгивается по вращающемуся лопастному колесу.

Примечание — Например, см приложение А.

2.9 распределительная стрела (spraying boom ): Сложенная и/или разложенная стрела, крепящаяся к несущей опоре и снабженная соплом, чья роль заключается в набрызге бетонной смеси в пределах досягаемости

Примечание — Например, см приложение А

2.10 шасси (sprayer earner ): шасси, на котором смонтирована установка для торкретирования, и обеспечивающее ее передвижение.

Примечание — Для монтажа установки для торкретирования, как правило, используются колесные, гусеничные и железнодорожные шасси.

2.11 очистительное устройство (cleaning device ): Устройство, используемое для очистки смесителя, торкрет-форсунки, трубопровода и сопла.

2.12 кабельный барабан (cable reel): Устройство, используемое для фиксации электрических кабелей, по которым осуществляется электропитание бетононасоса, воздушного компрессора и других элементов машины.

2.13 ускоритель твердения (quick-setting admixture ): Добавка, вводимая в бетонную смесь до форсунки для ускорения процесса твердения

2.14 рабочая масса (operating mass): Масса, которая включает в себя основные единицы в рабочем состоянии, распределительную стрелу (если таковая имеется), шасси (если таковое имеется), балласт (если таковой имеется), гидравлическую, охлаждающую жидкость для очистки, заполненные баки, ручные инструменты и крепления, предусмотренные изготовителем

3 Классификация
3.1 Основная классификация

ГОСТ I SO 21592-2013

Конструкцию установки для торкретирования определяют по следующим критериям:

— процесс торкретирования, для которого предназначена установка (см

3.2);

— принцип работы (см. 3.3);

-управление устройством распределения (сопло/крыльчатка) (см. 3.4); -типшасси (см. 3.5),

— тип двигателя (см. 3.6).

Примеры представлены на рисунках с А. 1 по А. 14.

Ъ2 Тилы процессов торкретирования, для которых предназначена установка

У становк и для торкр етир ования кл ас с иф иц ируют по пр о це с су:

— влажное торкр етир ование/установка для влажного торкретирования смеси (см. рисунок А1);

— сухое торкр етир ование/установка для сухого торкретирования смеси,

— влажное и сухое торкретирование/установка для влажного и сухого торкретирования смеси.

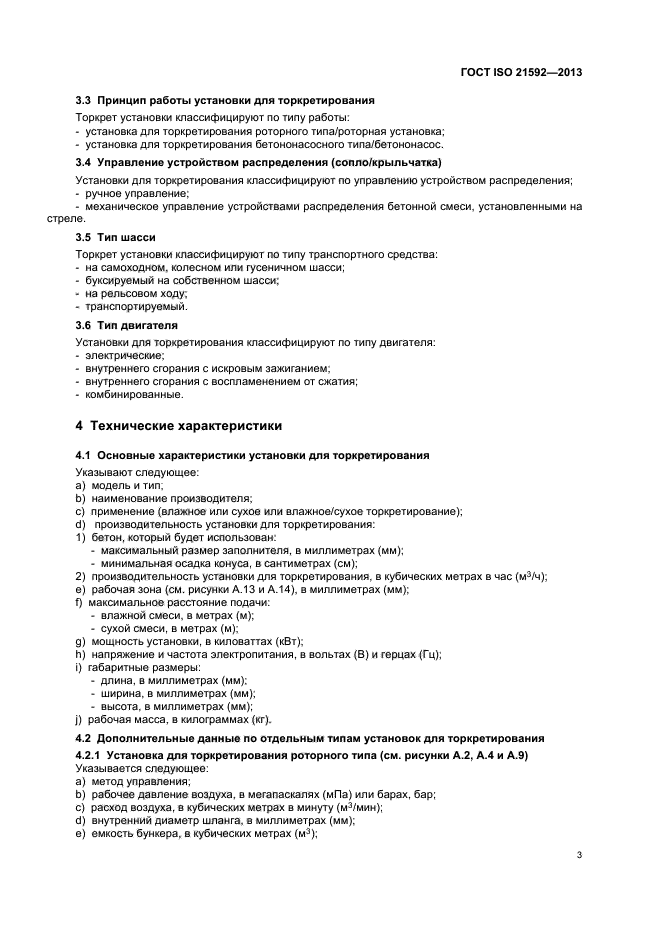

33 Принцип работы установки для торкр етир ования Торкрет установки классифицируют по типу работы:

— установка для торкретирования роторного типа/роторная установка,

— установка для торкретирования бетононасосного типа/бетононасос

3.4 Управление устройством распределения (соп-
л о крыль чатка)

Установки для торкретирования классифицируют по управлению устройством распределения,

— ручное управление;

— механическое управление устройствами распределения бетонной смеси, установленными на стреле.

ГОСТ ISO 21592-2013

35 Тип шасси

Торкрет установки классифицируют по типу транспортного средства:

— на самоходном, колесном или гусеничном шасси,

— буксируемый на собственном шасси,

— на рельсовом ходу,

— транспортируемый

3.6 Тип двигателя

Установки для торкретирования классифицируют по типу двигателя:

— электрические,

-внутреннего сгорания с искровым зажиганием,

-внутреннего сгорания с воспламенением от сжатия,

— комбинированные.

4. Технические характеристики
4.1 Основные характеристики установки для торкретирования

Указывают следующее

a) модель и тип,

b) наименование производителя,

c) применение (влажное или сухое или влажное/сухое торкретирование),

d) производительность установки для торкретирования:

1) бетон, который будет использован:

— максимальный размер заполнителя, в миллиметрах (мм),

— минимальная осадка конуса, в сантиметрах (см),

2) производительность установки для торкретирования, в кубических метрах в час (м³/ч),

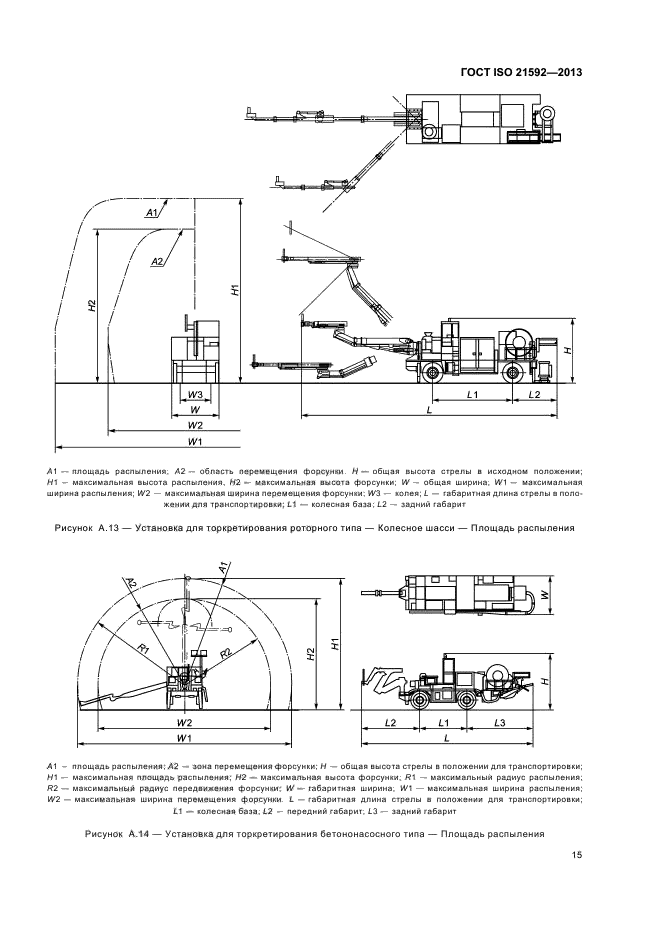

e) рабочая зона (см рис. А. 13 и А 14), в миллиметрах (мм),

£) максимальное расстояние подачи:

— влажной смеси, в метрах (м).

ГОСТ I SO 21592-2013

— сухой смеси, в метрах (м);

g) мощность установки, в киловаттах (кВт);

h) напряжение и частота электропитания, в вольтах (В) и герцах (Гц);

i) габаритные размеры:

— длина, в миллиметрах (мм),

-ширина,в миллиметрах (мм),

— высота, в миллиметрах (мм),

j) рабочая масса, в килограммах (кг).

42 Дополнительные данные по отдельным типам установок для торкретирования

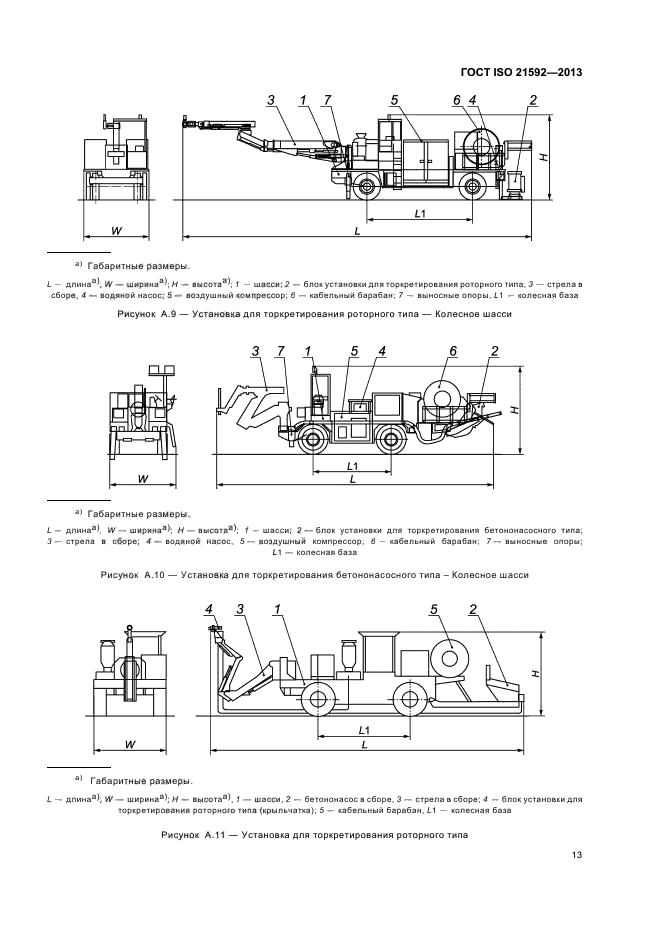

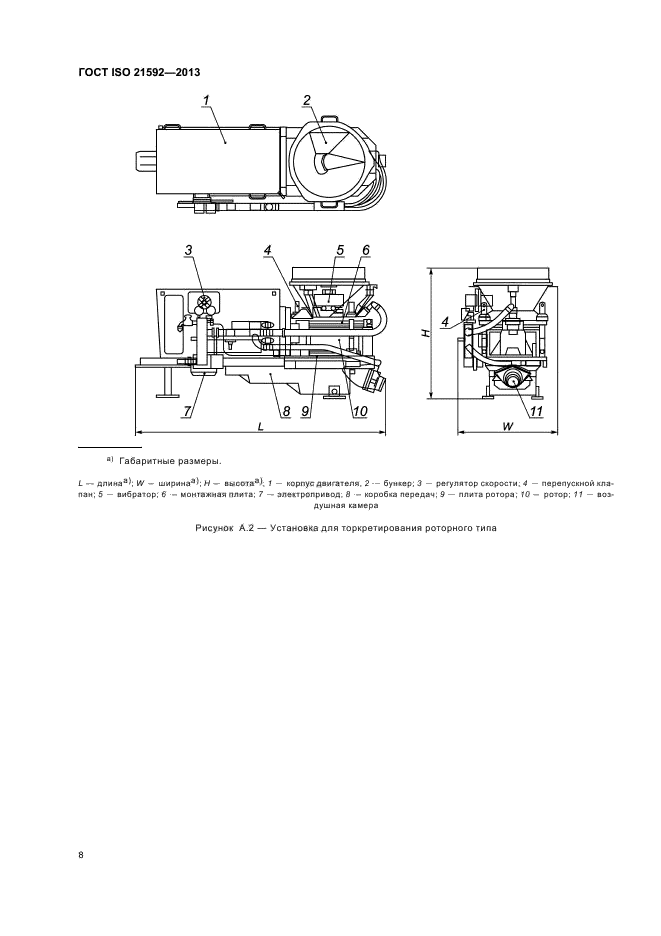

4.2.1 Установка для торкретирования роторного типа (см. рисунок А.2, А.4 и А.9)

Указывается следующее:

a) метод управления,

b) рабочее давление воздуха, в мегапаскалях (мПа) или барах, бар,

c) расход воздуха, в кубических метрах в минуту (м³/мин);

d) внутренний диаметр шланга, в миллиметрах (мм),

e) емкость бункера, в кубических метрах (м³),

£) высота загрузки, в миллиметрах (мм),

g) основной электродвигатель:

-тип,

— мощность и обороты, в киловаттах (кВт) и мин’¹,

— напряжение и частота, в вольтах (В) и герцах (Гц),

h) вибрационный двигатель:

— тип,

— мощность и обороты, в киловаттах (кВт) и мин’¹,

— напряжение и частота, в вольтах (В) и герцах (Гц).

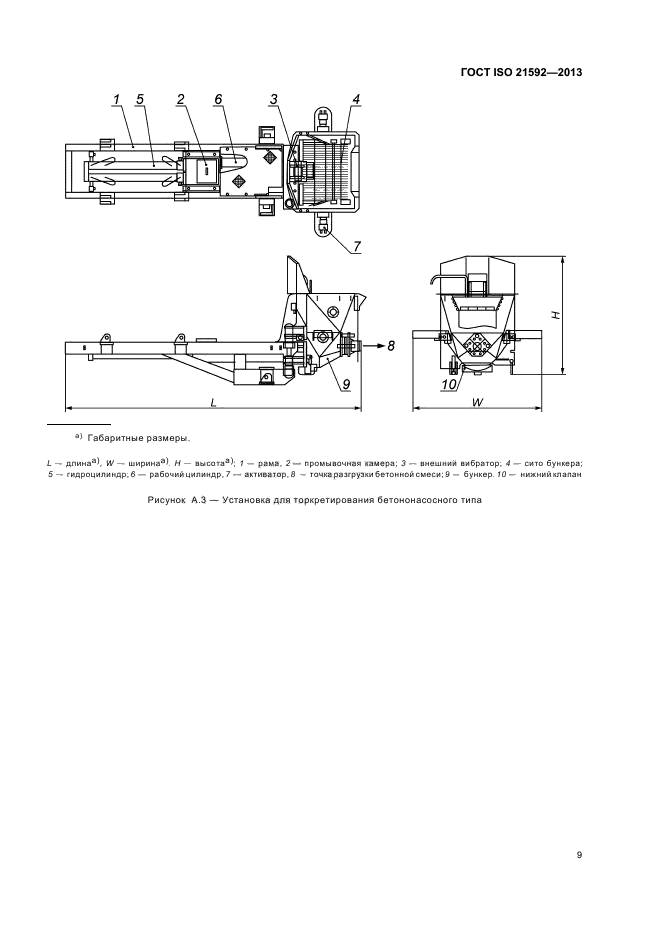

4.2.2 Установка для торкретирования бетононасосного типа (см. рисунок А.ЗиАЮ)

ГОСТ ISO 21592-2013

Указывается следующее:

a) метод управления,

b) диаметр рабочего цилиндра, в миллиметрах (мм),

c) ход рабочего цилиндра, в миллиметрах (мм),

d) количество цилиндров;

e) давление бетона, в мегапаскалях (мПа) или барах, бар,

£) давление воздуха, в мегапаскалях (мПа) или барах, бар,

g) потребление воздуха, в кубических метрах в минуту (м³/мин);

h) емкость бункера, в кубических метрах (м³),

i) высота загрузки, в миллиметрах (мм),

j) тип смешивающей/активационной установки (агрегата),

k) гидравлический привод,

l) гидравлический насос:

— модель,

— максимальный объем на выходе, литры в минуту (л/мин);

— давление на выходе, в мегапаскалях (мПа) или барах, бар,

2) объем масляного бака, в литрах (л),

3) двигатель:

— тип,

— мощность и обороты, в киловаттах (кВт) и мин¹,

— напряжение и частота, в вольтах (В) и герцах (Гц).

43 Характеристики основных частей установки для торкретирования

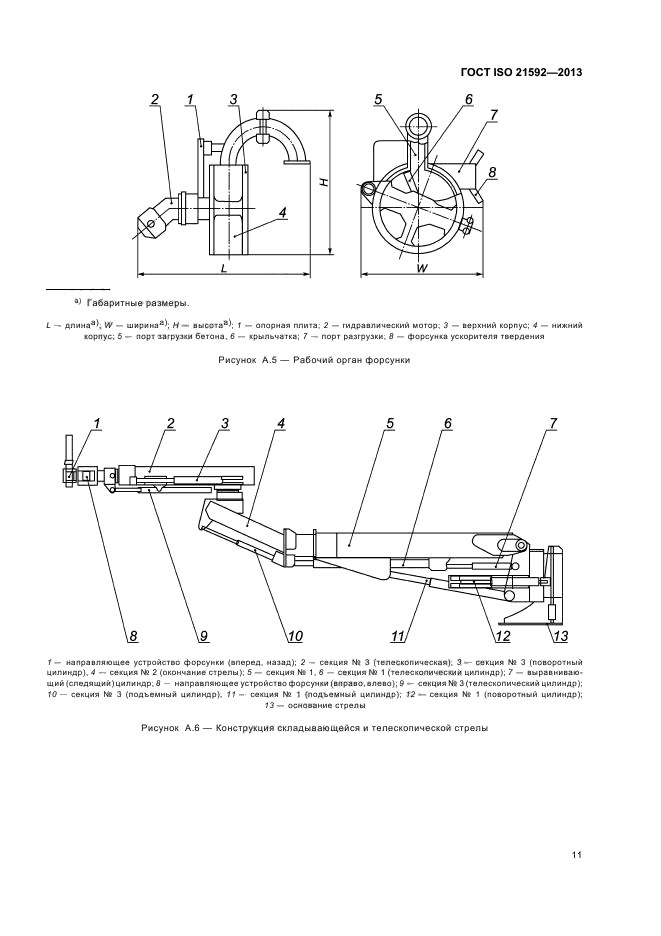

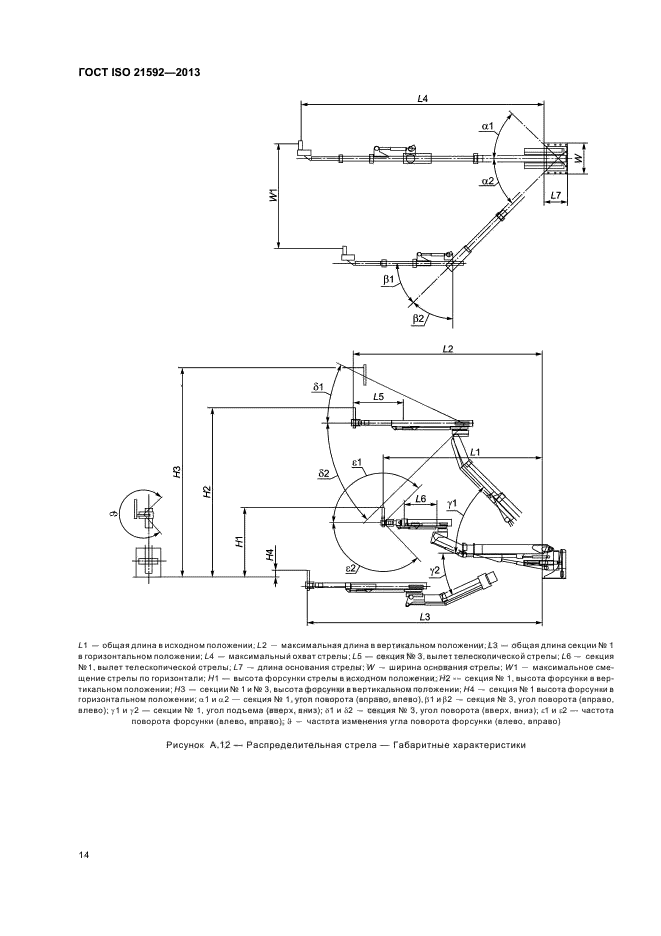

4.3.1 Распределительная стрела (см. рисунок А.6)

Укапывается следующее:

a) модель,

b) изготовитель,

c) принцип работы (складывающаяся или телескопическая);

d) поворотный механизм, угол поворота, в градусах.

ГОСТ I SO 21592-2013

e) первая секция:

— угол наклона вверх/вниз, в градусах,

— вылет, в миллиметрах (мм);

f) вторая секция:

— угол наклона вверх/вниз, в градусах,

— вылет, в миллиметрах (мм),

g) третья секция:

— угол наклона вверх/вниз, в градусах,

— вылет, в миллиметрах (мм),

h) форсунка:

— принцип работы,

— диаметр форсунки, в миллиметрах (мм),

i) гидравлический привод,

1) гидравлический насос:

— модель,

— максимальный объем на выходе, литры в минуту (л/мин), -давление на выходе, в мегапаскалях (мПа) или барах, бар,

2) объем масляного бака, в литрах (л);

3) электродвигатель:

— тип,

— мощность и обороты, в киловаттах (кВт) и мин’¹,

— напряжение и частота, в вольтах (В) и герцах (Гц),

j) габаритные размеры в транспортном положении:

— длина, в миллиметрах (мм),

-ширина,в миллиметрах (мм),

— высота, в миллиметрах (мм),

k) масса, в килограммах (кг).

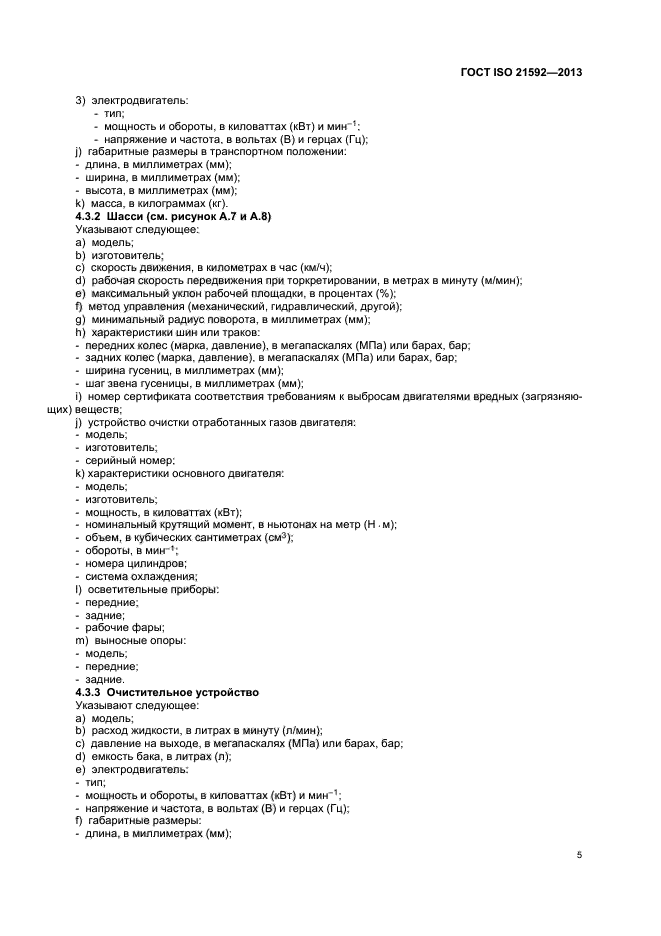

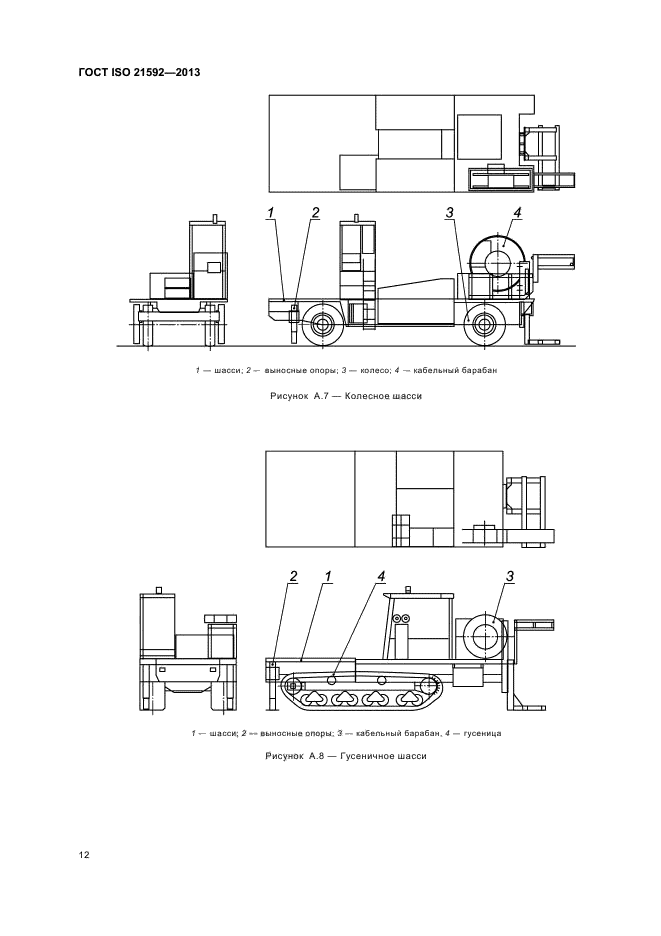

4.3.2 Шасси (см. рисунок АЛ и А.8)

Указывают следующее:

ГОСТ ISO 21592-2013

a) модель,

b) изготовитель,

c) скорость движения, в километрах в час (км/ч);

d) рабочая скорость передвижения при торкретировании, в метрах в минуту (м/мин),

e) максимальный уклон рабочей площадки, в процентах (Уо);

f) метод управления (механический, гидравлический, другой);

g) минимальный радиус поворота, в миллиметрах (мм);

h) характеристики шин или траков:

— передних колес (марка, давление), в мегапаскалях (МПа) или барах, бар,

-заднихколес (марка, давление),в мегапаскалях (МПа) или барах, бар,

— ширина гусениц, в миллиметрах (мм),

— шаг звена гусеницы, в миллиметрах (мм);

i) номер сертификата соответствия требованиям к выбросам двигателями вредных (загрязняющих) веществ,

j) устройство очистки отработанных газов двигателя:

— модель,

— изготовитель,

— серийный номер,

k) характеристики основного двигателя:

— модель,

— изготовитель,

— мощность, в киловаттах (кВт);

— номинальный крутящий момент, в ньютонах на метр (Нм),

— объем,в кубических сантиметрах (см³),

— обороты, в мин’¹,

— номера цилиндров.

— система охлаждения.

ГОСТ I SO 21592-2013

1) осветительные приборы:

— передние,

-задние,

-рабочие фары,

т) выносные опоры,

— модель,

— передние,

-задние.

4.3.3 Очистительное устройство

Указывают следующее:

a) модель,

b) расход жидкости, в литрах в минуту (л/мин);

c) давление на выходе, в мегапаскалях (МПа) или барах, бар,

d) емкость бака, в литрах (л);

e) электродвигатель:

-тип;

— мощность и обороты, в киловаттах (кВт) и мин’¹,

— напряжение и частота, в вольтах (В) и герцах (Гц);

£) габаритные размеры:

— длина, в миллиметрах (мм);

-ширина,в миллиметрах (мм);

— высота, в миллиметрах (мм); g) масса, в килограммах (кг).

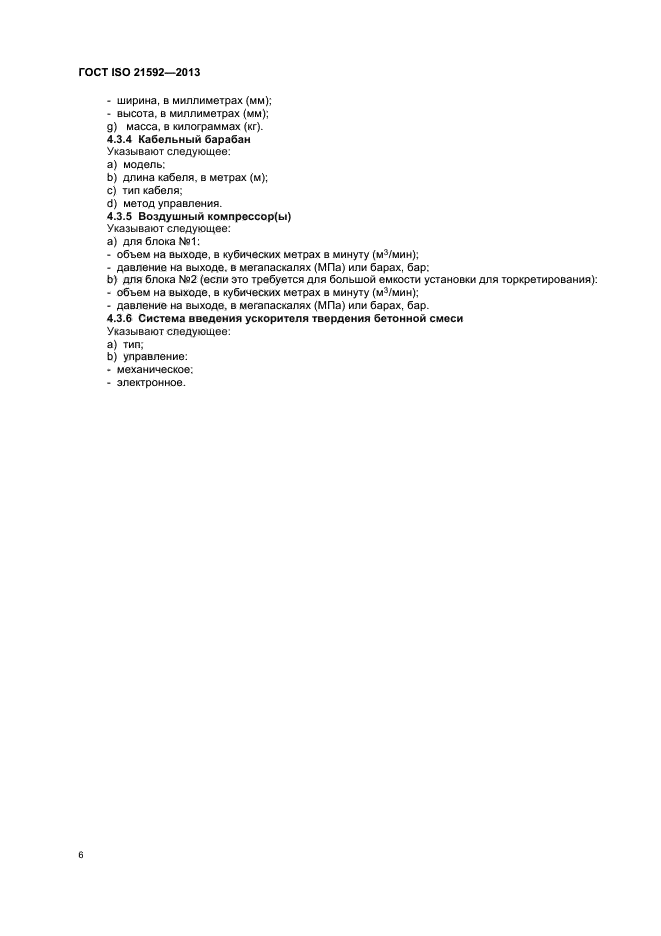

4.3.4 Кабельный барабан Указывают следующее:

a) модель,

b) длина кабеля, в метрах (м);

c) тип кабеля,

d) метод управления

ГОСТ ISO 21592-2013

4.3.5 Воздушный компрессор(ы)

Указывают следующее:

a) для блока№1:

— объем на выходе, в кубических метрах в минуту (м³/мин); -давление на выходе, в мегапаскалях (МПа) или барах, бар,

b) для блок а №2 (если это требуется для большой емкости установки для торкретирования):

— объем на выходе, в кубических метрах в минуту (м³/мин), -давление на выходе, в мегапаскалях (МПа) или барах, бар.

4.3.6 Система введения ускорителя твердения бетонной смеси Указывают следующее:

a) тип,

b) управление:

— механическое,

— электронное.

ГОСТ ISO 21592-3013
Приложение А (справочное)
Пример ы типов установок для торкр етирования, их работа, структур а и
габаритные размеры
единицы измерения в метрах

Альтернативный тип сопла

1 — влажная смесь, 2 — воздух под давлением, 3 — установка роторного типа,

4 — пневматическая передача (тонкой струйкой); 5 — воздух, 6 — блок дозировки ускорителя, 7 — жидкий ускоритель, 8 — ускоритель + воздух, 9 — сопло, 10-ускоритель твердения, 11 — бетон.

Рисунок А 1 -Работа установки для влажного торкретирования смеси —

Установка для торкретирования роторного типа

ГОСТ ISO 21592-2013

1 2

L — длина*⁵, W— ширина*⁵, H- высота*⁵,1 — корпус двигателя, 2 — бункер,

2 — регулятор скорости, 4 — перепускной клапан; 5 — вибратор, 6 — монтажная плита, 7- электропривод, 8 — коробка передач, 9 — плита ротора; 10 -ротор, 11 — воздушная камера ** Габаритные размеры

Рисунок А. 2 — Установка для торкретирования роторного типа

1 5 2 6 3 U

L — длина⁴*, \V — ширина⁴*, Н- высота⁴*, 1 — рама, 2 — промывочная камера, 2 -внешний вибратор, 4 — сито бункера, 5 — гидроцилиндр; 6 — рабочий цилиндр, 7 — активатор, 8 — точка разгрузки бетонной смеси; 9 — бункер; 10 — нижний клапан ⁴* Габаритные размеры

Рисунок А. 3 — Установка для торкретирования б ето но насосного типа

ГОСТ ISO 21592-2013

5 2 4 6 3 8 7 11

L — длина*⁵, W- ширина*⁵, H- высота*⁵; 1 — корпус двигателя, 2 — бункер;

3 — регулятор скорости, 4 — вращающийся затвор, 5 — перистальтический шланг; 6 — вал; 7 — электропривод, 8 — коробка передач; 9 — ротор, 10 — выходное отверстие; 11 — воздухоприемник *⁵ Габаритные размеры.

Рисунок А.4 — Роторная установка для торкретирования

ГОСТ I SO 21592-2013

L — длина*⁵, W- ширина*⁵, H — высота*⁵; 1 — опорная плита, 2 — гидравлический мотор, 3 — верхний корпус, 4 — нижний корпус; 5 — порт загрузки бетона, 0′ — крыльчатка, 7 — порт разгрузки; 8 — форсунка ускорителя твердения,

*⁵ Габаритные размеры.

Рисунок А. 5 — Рабочий орган форсунки
