ГОСТ

МЕЖГОСУДАРСТВЕННЫЙ ISO 21573-1-

СТАНДАРТ

Машины и оборудование строительные БЕТОНОНАСОСЫ Часть 1

Т ерминология и технические условия на поставку

(ISO 21573-1:2008, IDT)

Издание официальное

Москва Стандар тинформ 2014

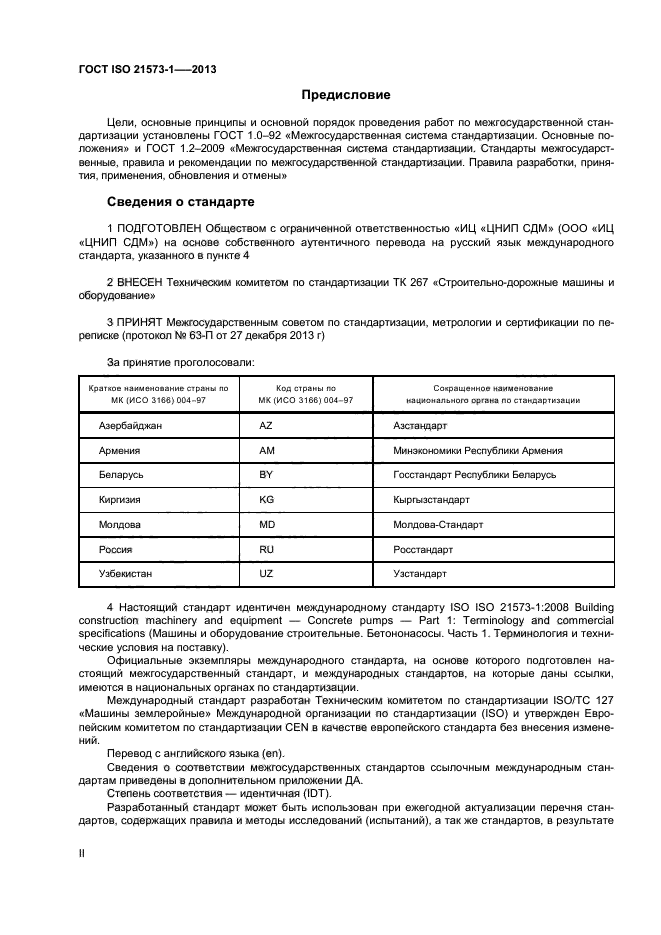

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации Правила разработки, принятия, применения, обновления и отмены»

С ведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «ИЦ «ЦНИП С ДМ» (ООО «ИЦ «ЦНИП С ДМ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетам по стандартизации ТК 267 «Строительно-дорожные машины и оборудование»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации

по переписке (протокол № 63-П от 27 декабря 2013 г) За принятие проголосовали

Краткое наименование страны ш МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Аз стандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Г осстандарт Республики Беларусь
Кыргыз стан	KG	Кыргыз ст анд арт
Молдова	MD	М олд ов а-С т анд арт
Российская Ф едерация	RU	Р осстандарт
Узбекистан	UZ	Уз стандарт

4 Настоящий стандарт идентичен международному стандарту ISO ISO 21573-1:2003 Building construction machinery and equipment — Concrete pumps — Part 1: Terminology and commercial specifications (Машины и оборудование строительные. Бетононасосы Часть 1. Терминол огия и технические условия на поставку).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в национальных органах по стандартизации

Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 127 «Машины землеройные» Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.

Перевод с английского языка (еп).

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА

Степень соответствия—идентичная (IDТ)

Разработанный стандарт может бьпь использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытании), а так же стандартов, в

ГОСТ ISO 21573-1-2013

результате применения которых на добровольной основе обеспечивается соблюдение требовании технического регламента Таможенного союза «О безопасности машин и оборудования».

5 Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2014 г № 179-ст межгосударственный стандарт ГОСТ ISO 21573-1-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

6 ВВЕДЕН ВПЕРВЫЕ

Информант об изменениях к настоящему стандарту публикуется в ежегоднозл шфор-злационномуказателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст иззленений и поправок — в ежезлесячнозл инфорзлационнозл указателе « Национальные стандарты». В случае пересзлотра (замены) или опилены настоязцего стандарта соответ-сууувующее уведозлление будет опубтковано в ежемесячнозл инфорзлазрюнном указателе «Национальные стандарты». Соответствунэщая инфорзлазрщ уведозлление и тексупы раззле-щаюпгся также в инфорзлазронной систезле общего пользования — на официальнозл сайте Федерального агентсуп ва по упехническозлу регулированию и злеууурологии в сеууш Июпернеуп

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

III

ГОСТ ISO 21573-1-2013

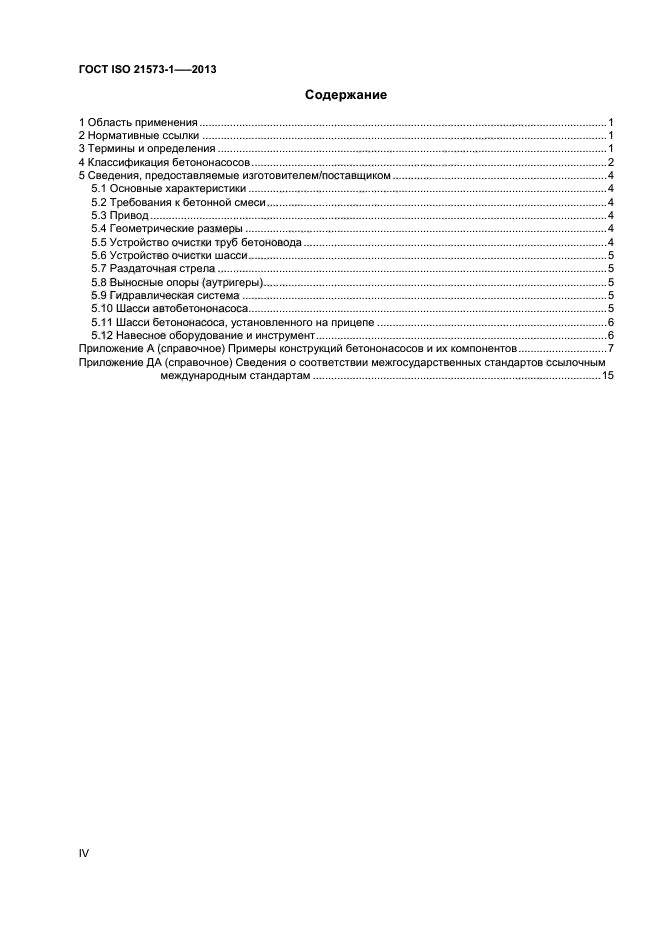

Содержание

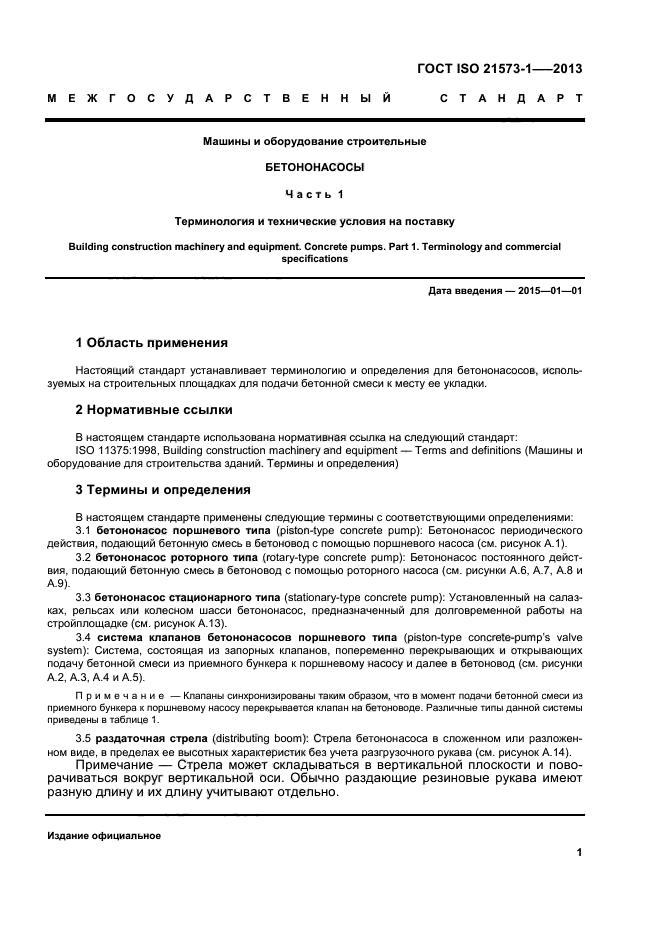

1 Область применения…………………………………………………………….

2 Нормативные ссылки……………………………………………………………

3 Термины и определения…………………………………………………………

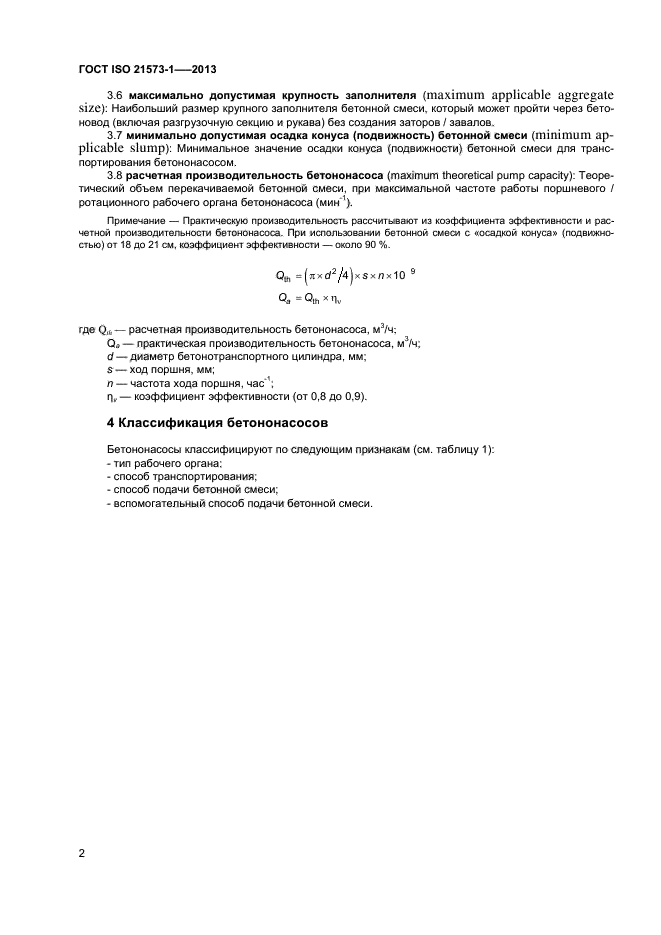

4 Классификация бетононасосов…………………………………………………

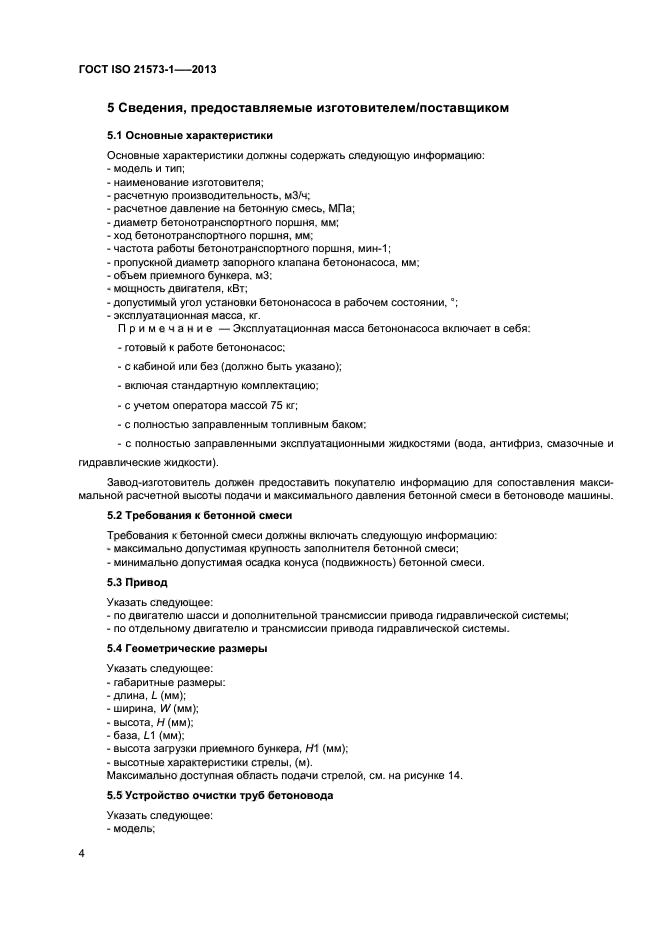

5 Сведения, предоставляемые изготовителем/поставщиком……………….

5.1 Основные характеристики………………………………………………….

5.2 Требования к бетонной смеси………………………………………………

5.3 Привод…………………………………………………………………….

5 4 Геометрические размеры……………………………………………………

5.5 Устройство очистки труб бетон овод а………………………………………

5.6 Устройство очистки шасси………………………………………………….

5.7 Раздаточная стрела………………………………………………………….

5.8Выносные опоры (аутригеры)…………………………………………….

5.9 Гидравлическая система ……………………………………………………

5.10 Шасси автобетононасоса…………………………………………………

5.11 Шасси бетононасоса, установленного на прицепе………………………

5 12 Навесное оборудование и инструмент……………………………………

Приложение А (с прав очное) Примеры конструкций бетононасосов и их

компонентов………………………………………………………

Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам……..

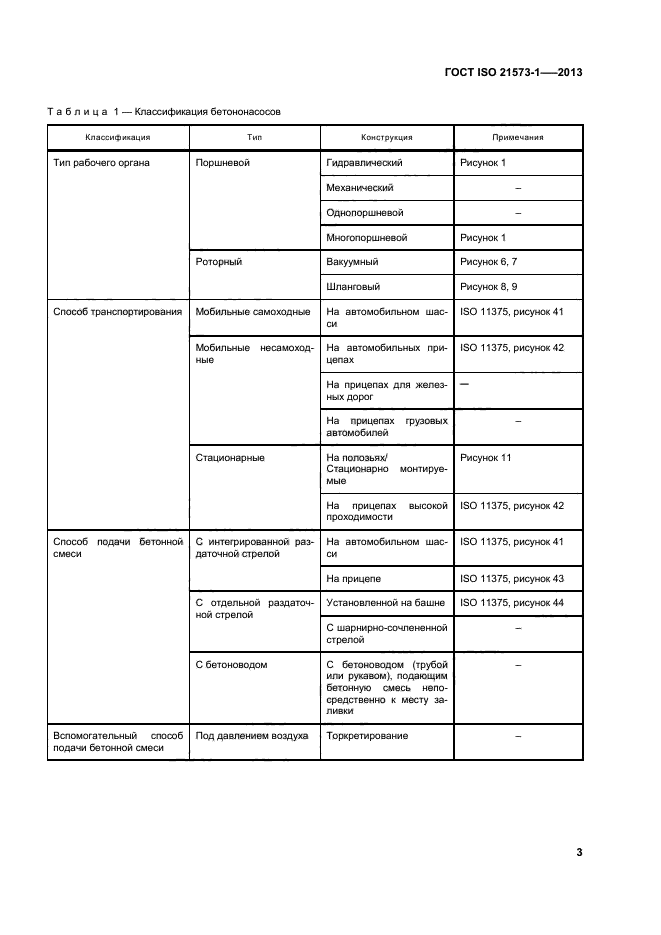

ГОСТ ISO 21573-1-2013

— модель,

— максимальная высота подачи, м;

— максимальный вылет подачи, м,

— о пор но-поворотное устройство:

— модель,

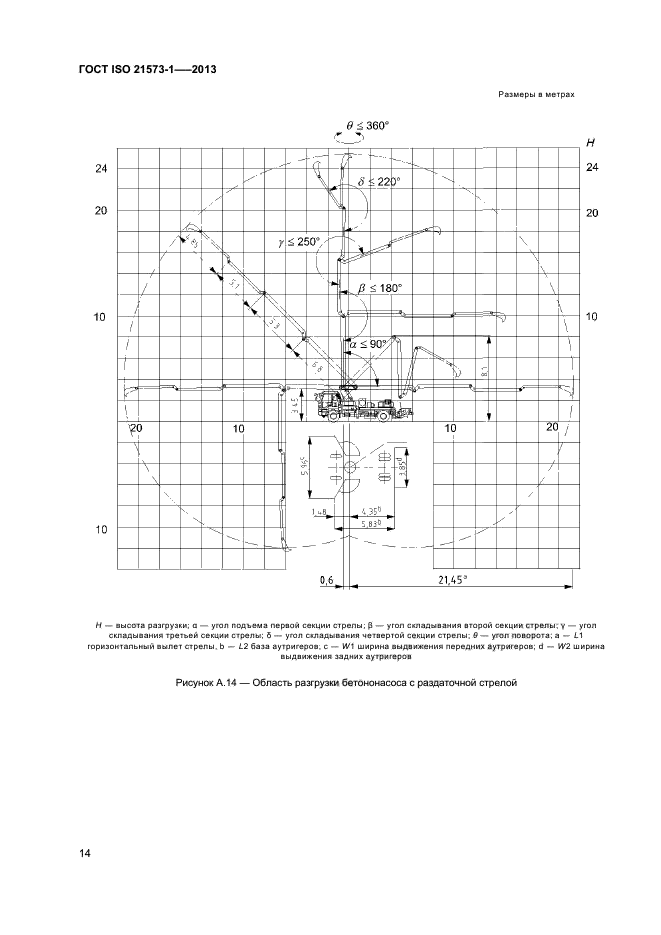

— углы поворота а, |3, у, 5 (см. рисунок 14), °;

— диаметр труб бетоновода, мм,

— длина раздаточного рукава, м,

— количество секций стрелы,

— масса раздаточной стрелы, кг.

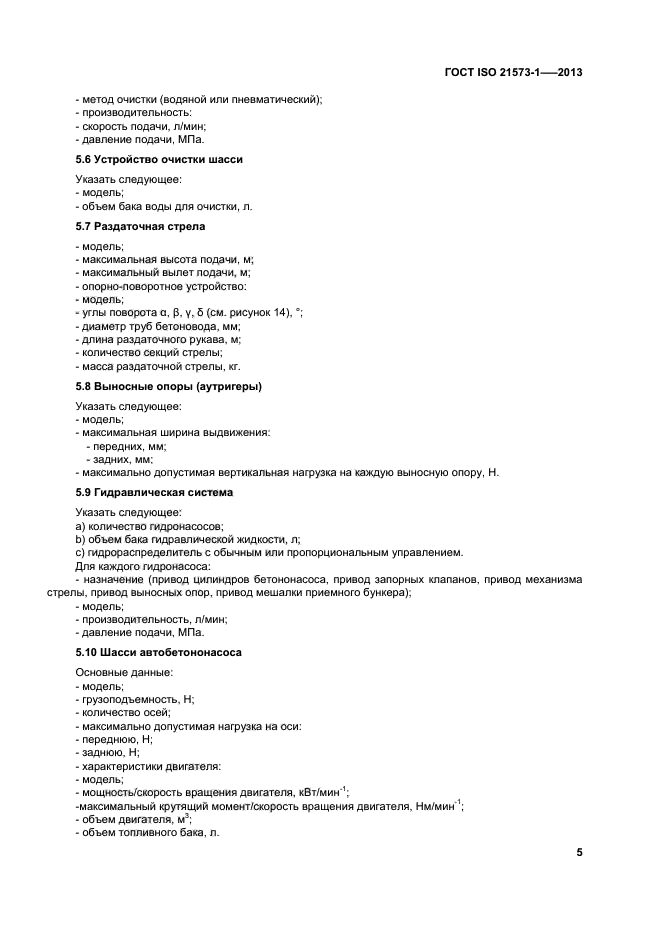

5.8 Выносные опоры (аутригеры)

Указать следующее:

— модель;

— максимальная ширина выдвижения:

— передних, мм;

-задних, мм,

— максимально допустимая вертикальная нагрузка на каждую выносную опору, Н.

5.9 Гидравлическая система

Указать следующее:

a) количество гидронасосов;

b) объем бака гидравлической жидкости, л,

c) гидрораспределитель с обычным или пропорциональны му правлением Для каждого гидронасоса:

— назначение (привод цилиндров бетононасоса, привод запорных клапанов, привод механизма стрелы, привод выносных опор, привод мешалки приемного бункера);

— модель,

— производительность, л/мин,

-давление подачи,МПа.

ГОСТ ISO 21573-1-2013

5.10 Шасси автобетононасоса

Основные данные:

— модель,

— грузоподъемность, Н,

-количество осей,

— максимально допустимая нагрузка на оси:

— переднюю, Н,

-заднюю, Н,

— характеристики двигателя:

— модель,

— мощность/скорость вращения двигателя, кВт/мшг¹;

-максимальный крутящий момент^ скор ость вращения двигателя.

Нм/мин^-1;

— объем двигателя, м³,

— объем топливного бака, л.

5.11 Шасси бетононасоса, установленного на прицепе

Основные данные:

— модель,

-тип шасси прицепа одноосное или двухосное;

— грузоподъемность, Н,

— допустимая нагрузка на ось, Н

5.12 Навесное оборудование и инструмент

Основные данные:

— пульт дистанционного управления (если имеется),

— инструкция по эксплуатации,

— вспомогательный инструмент,

— запасные и расходные части,

— технические характеристики обжимных соединений бетоновода.

ГОСТ ISO 21573-1-2013

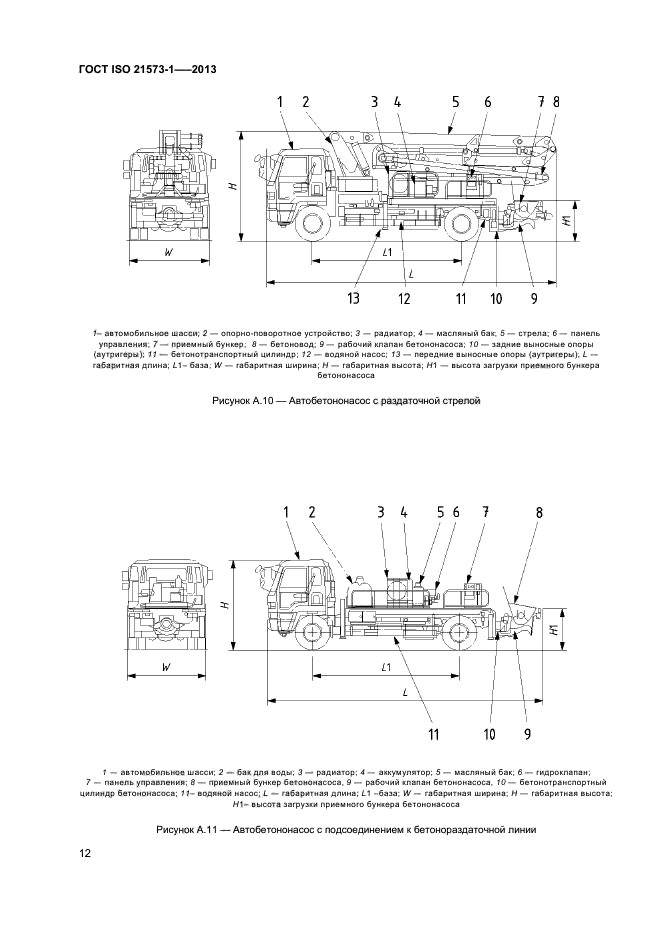

Приложение А (справочное)

Пример ы конструкций бетононасосов и их компонентов

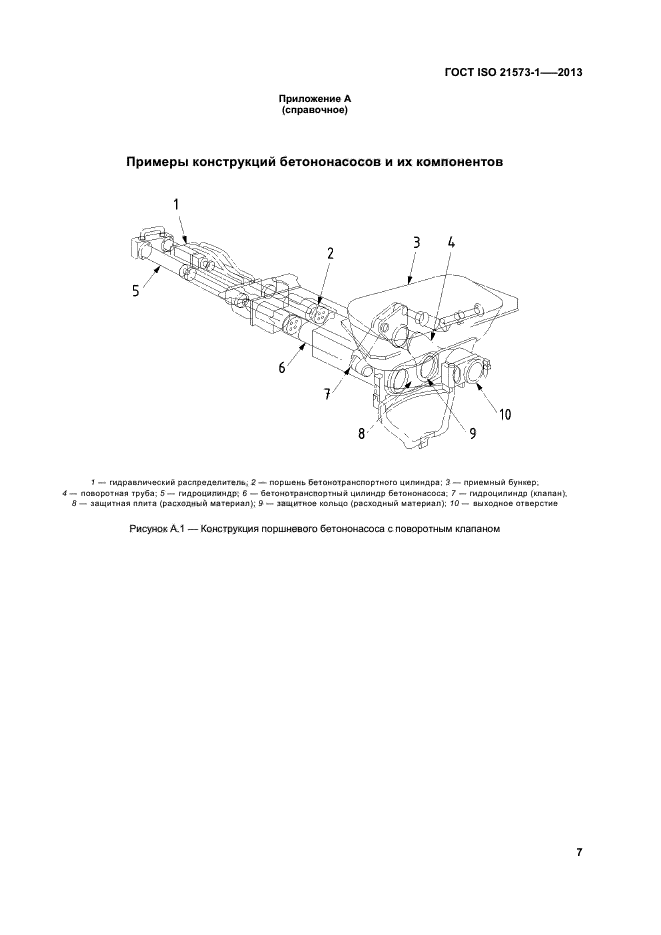

1 — гидравлический распределитель; 2 — поршень бетонотранспортного цилиндра, 3 — приемный бункер, 4 — поворотная труба; 5- гидр о цилиндр; 6 — бетонотранспортный цилиндр бетононасоса, 7-гидроцилиндр (клапан), <5-защитная плита (расходный материал); 9 - защитное кольцо (расходный материал); 10 - выходное отверстие

Рисунок А. 1 -Конструкция поршневого бетононасоса с поворотным

клапаном

ГОСТ ISO 21573-1-2013

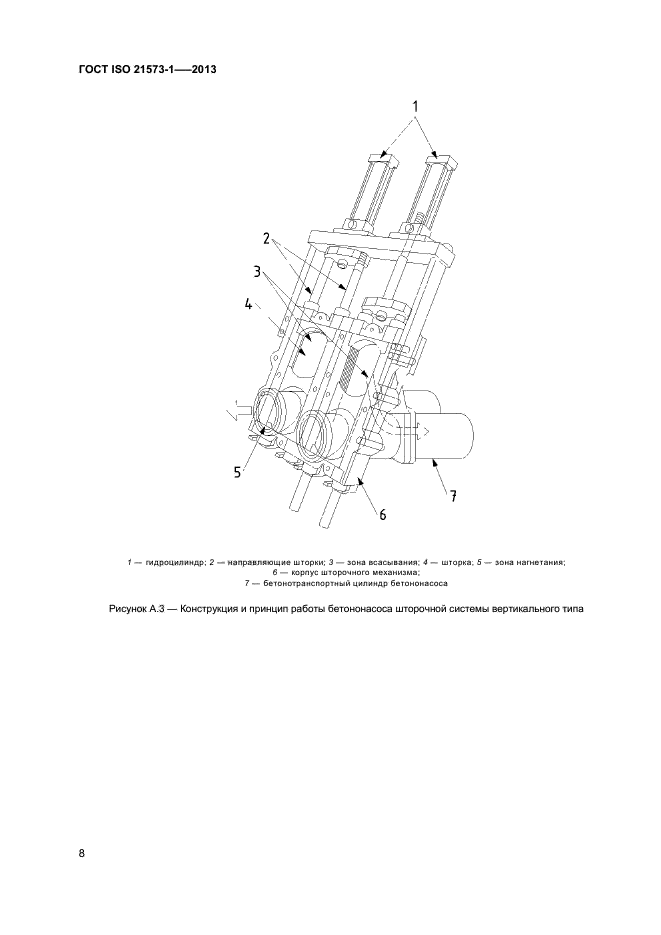

1 — гидроцилиндр, 2 — направляющие шторки, 3 — зона всасывания; 4-шторка; 5 — зона нагнетания, 6 — корпус шторочного механизма,

7 — бетонотранспортный цилиндр бетононасоса

Рисунок А.З — Конструкция и принцип работы бетононасоса шторочной системы вертикального типа

^Р¹ ие мный

оу нкер, 2

г-

клапан, 3 —разгрузочная труба, ный цилиндр бетононасоса

>укция и принцип работы

бетононасоса с

клапаном

^ — зона раз-

повор отным

ГОСТ ISO 21573-1-2013

6 7 8

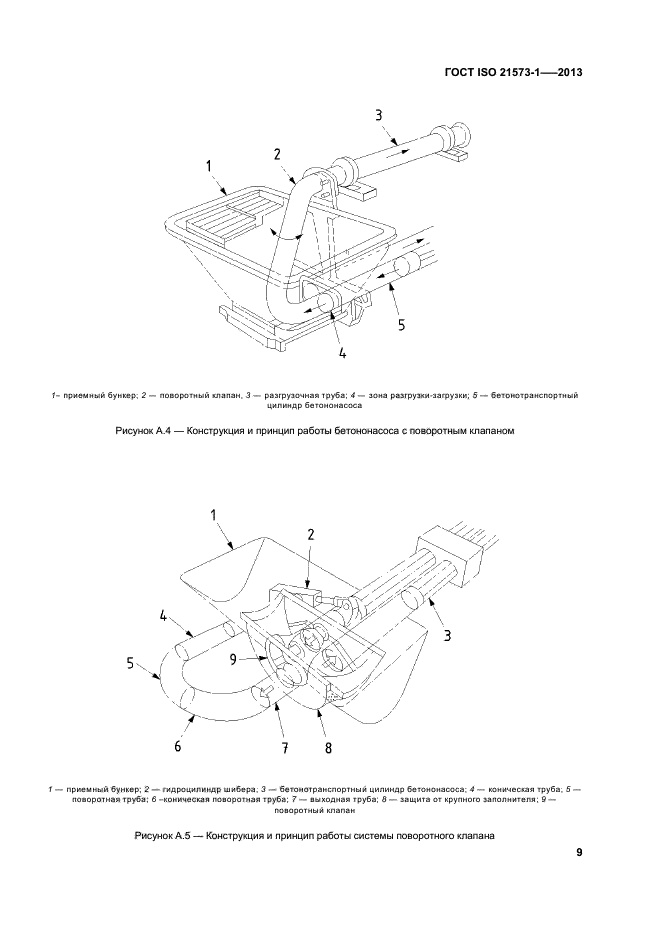

1 — приемный бункер, 2 — гидроцилиндр шибера; 3 — бетонотранспортный цилиндр бетононасоса; 4 — коническая труба; 5 — поворотная труба; 6 -коническая поворотная труба; 7 — выходная труба; 8 — защита от крупного заполнителя, 9 -поворотный клапан

Рисунок А. 5 — Конструкция и принцип работы системы поворотного клапана

ГОСТ ISO 21573-1-2013

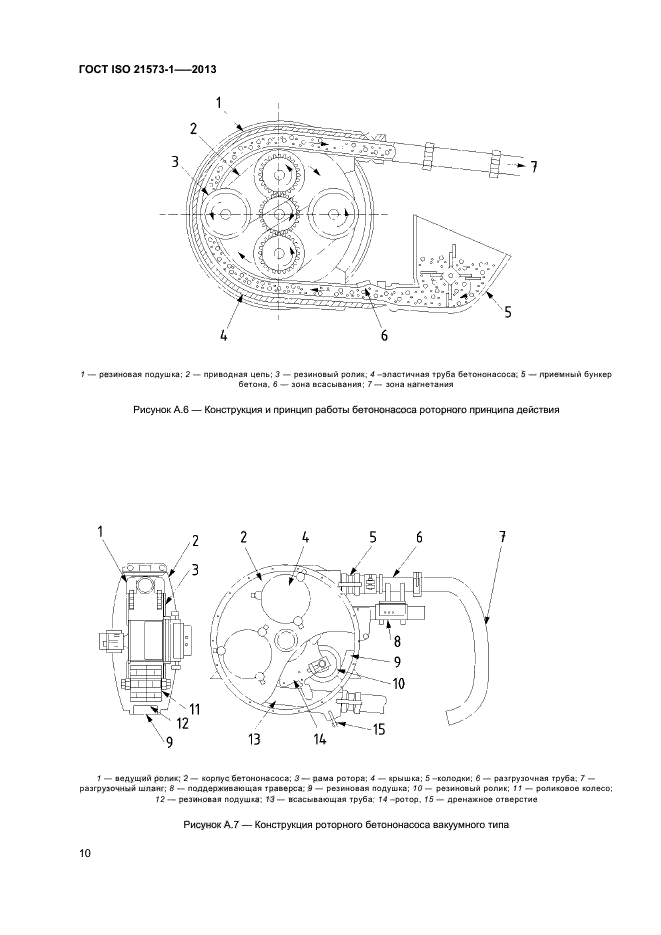

1 — резиновая подушка, 2 — приводная цепь, 3 — резиновый ролик, 4 —эластичная труба бетононасоса; 5—приемный бункер бетона; 6 — зонавсасывания, 7 —зона нагнетания

Рисунок А 6 — Конструкция и принцип работы бетононасоса роторного

принципа действия

ГОСТ ISO 21573-1-2013

1 — ведущий ролик, 2 — корпус бетононасоса; 3 — рама ротора; 4 — крышка, 5 -колодки, 6 — разгрузочная труба; 7 — разгрузочный шланг, 8 — поддерживающая траверса, Р — резиновая подушка; 10 — резиновый ролик, 11 — роликовое колесо; 12 — резиновая подушка; 13 — всасывающая труба; 14 -ротор, 15 — дренажное отверстие

Рисунок А.7 — Конструкция роторного бетононасоса вакуумного типа

ГОСТ ISO 21573-1-2013

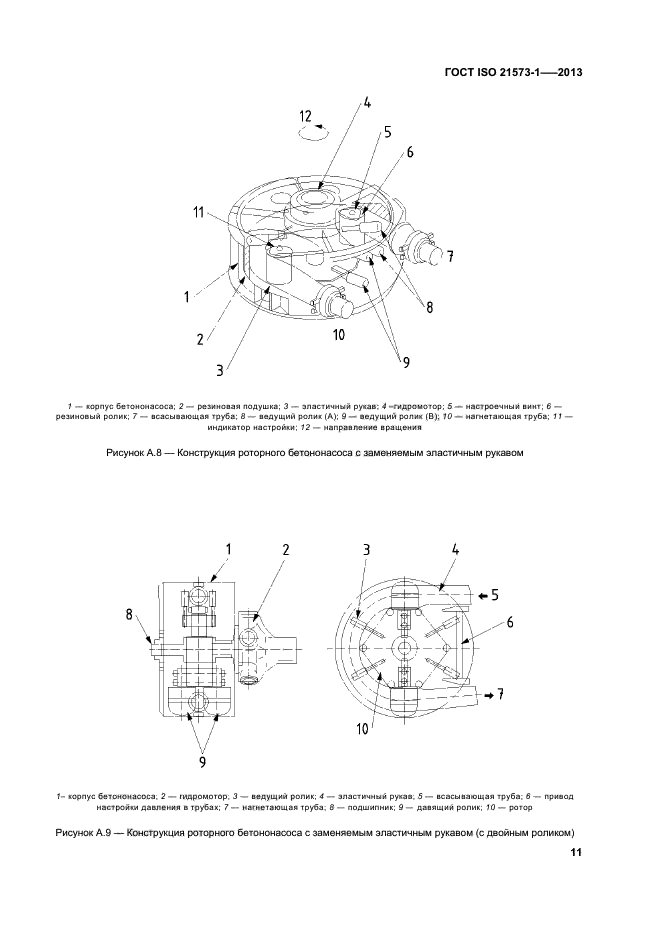

1 -корпус бетононасоса; 2 — резиновая подушка; 3 — эластичный рукав, 4 -гидромотор; 5- настроечный винт, 6 -резиновый ролик, 7-всасывающая труба, 8 — ведущий ролик (А), Р — ведущий ролик (В); 10 — нагнетающая труба, 11 — индикатор настройки; 12- направление вращения

Рисунок А.8 -Конструкция роторного бетононасоса с заменяемым эластичным рукавом

ГОСТ ISO 21573-1-2013

1- корпус бетононасоса, 2 — гидромотор, 3 — ведущий ролик, 4 — эластичный рукав, 5 — всасывающая труба; 6 — привод настройки давления в трубах; 7 — нагнетающая труба, 8— подшипник, 9 — давящий ролик, 10 — ротор

Рисунок А 9 — Конструкция роторного бетононасоса с заменяемым эластичным рукавом (с двойным роликом)
