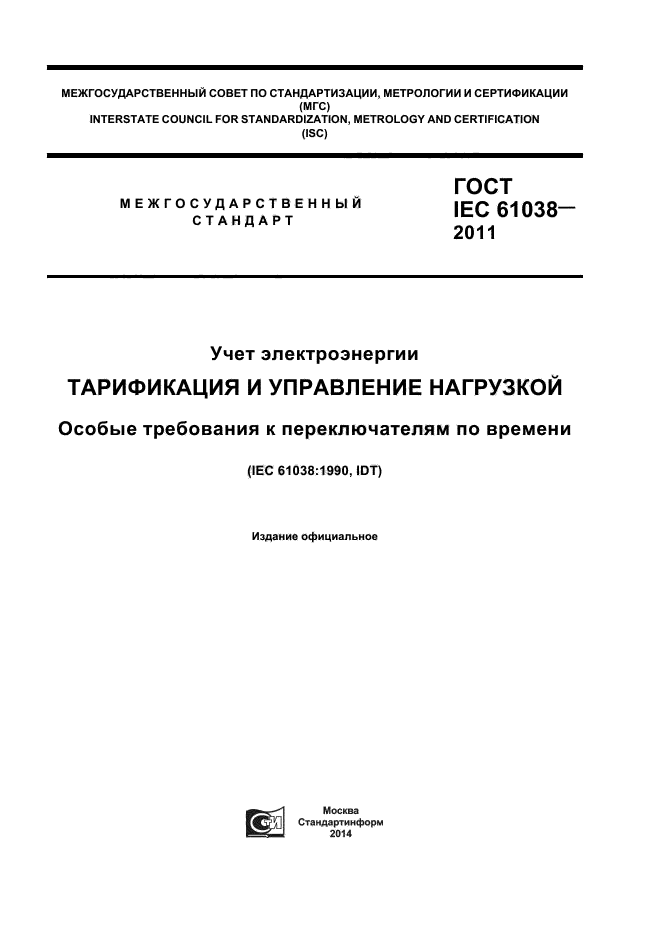

межгосударственный совет по стандартизации, метрологии и сертификации
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
ГОСТ IEC
61038-
2011
Учет электроэнергии ТАРИФИКАЦИЯ И УПРАВЛЕНИЕ НАГРУЗКОЙ
Особые требования к переключателям по времени
(IEC 61038:1990, ЮТ)
Издание официальное
1
Москва
Стандартинформ
2013

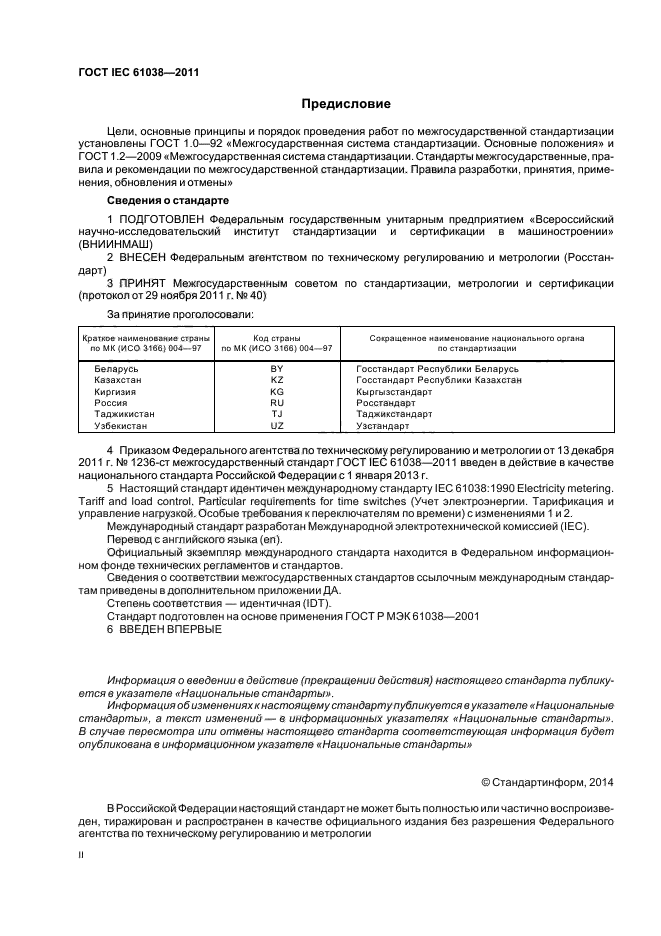

Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 40 от 29 ноября 2011 г.)
За принятие стандарта проголосовали:
|
Краткое наименование страны по МК(ИСО 3166)004—97 |
Код страны по МК (ИС0 3166) 004—97 |
Сокращенное наименование национального органа по стандартизации |
|
Беларусь |
BY |
Госстандарт Республики Беларусь |
|
Казахстан |
К2 |
Госстандарт Республики Казахстан |
|
Кыргызстан |
KG |
Кыргызстандарт |
|
Российская Федерация |
RU |
Росстандарт |
|
Таджикистан |
TJ |
Т аджикстандарт |
|
Узбекистан |
UZ |
Узстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1236-ст межгосударственный стандарт ГОСТ IEC 61038-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61038:1990 Electricity metering. Tariff and load control. Particular requirements for time switches (Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к переключателям по времени) с изменениями 1 и 2.
ГОСТ IEC 61038-2011
Международный стандарт разработан Международной электротехнической комиссией (IEC).
Перевод с английского языка (ел).
Официальный экземпляр международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

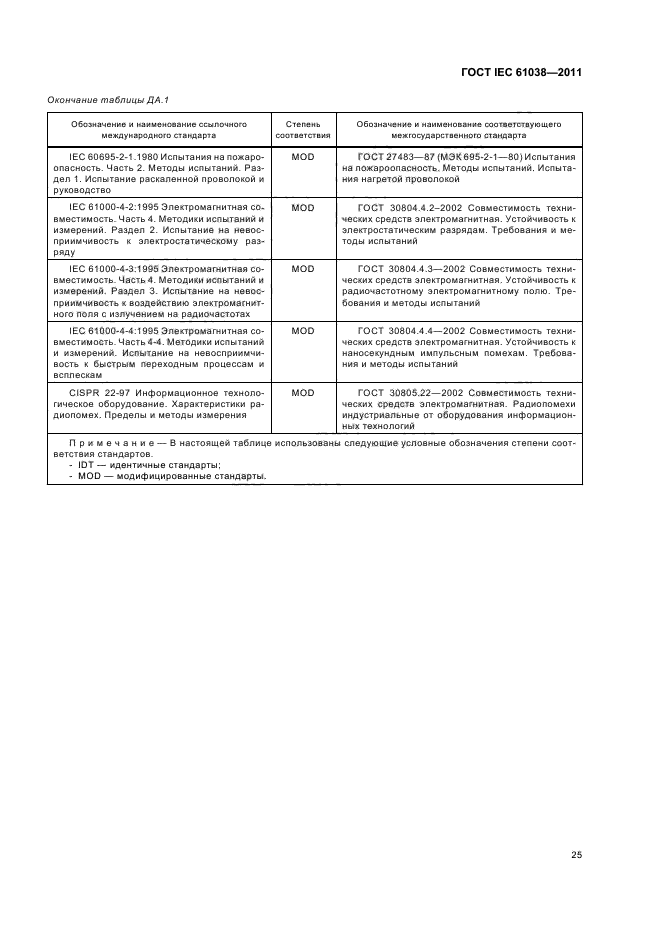

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия — идентичная (ЮТ).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 61038-2001 6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»
© Стандартинформ, 2013
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

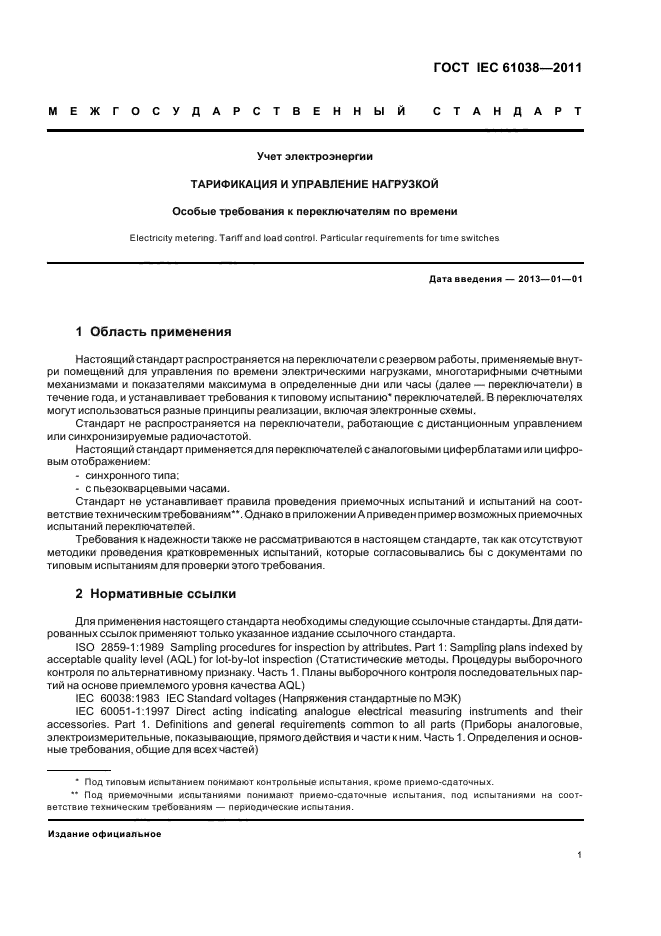

Учет электроэнергии ТАРИФИКАЦИЯ И УПРАВЛЕНИЕ НАГРУЗКОЙ Особые требования к переключателям по времени
Electricity metering. Tariff and load control. Particular requirements for time switches
Дата введения — 2013—01—01
1 Область применения
Настоящий стандарт распространяется на переключатели с резервом работы, применяемые внутри помещений для управления по времени электрическими нагрузками, многотарифными счетными механизмами и показателями максимума в определенные дни или часы (далее — переключатели) в течение года, и устанавливает требования к типовому испытанию* переключателей. В переключателях могут использоваться разные принципы реализации, включая электронные схемы.
Стандарт не распространяется на переключатели, работающие с дистанционным управлением или синхронизируемые радиочастотой.
Настоящий стандарт применяется для переключателей с аналоговыми циферблатами или цифровым отображением:
— синхронного типа;
— с пьезокварцевыми часами.

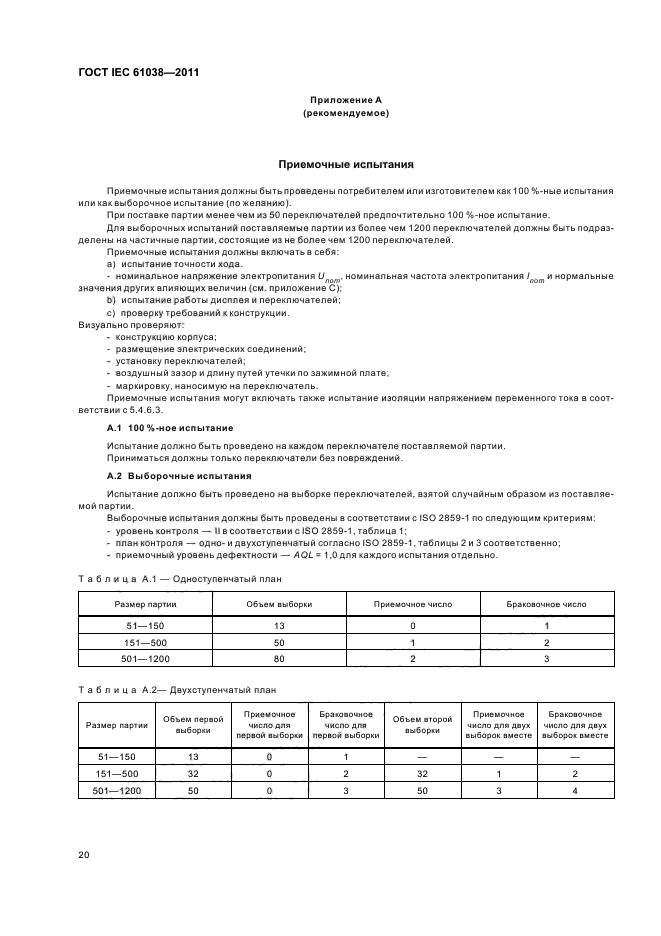

Стандарт не устанавливает правила проведения приемочных испытаний и испытаний на соответствие техническим требованиям**. Однако в приложении А приведен пример возможных приемочных испытаний переключателей.
Требования к надежности также не рассматриваются в настоящем стандарте, так как отсутствуют методики проведения кратковременных испытаний, которые согласовывались бы с документами по типовым испытаниям для проверки этого требования.
‘Под типовым испытанием понимают контрольные испытания, кроме приемо-сдаточных. *’ Под приемочными испытаниями понимают приемо-сдаточные испытания, под испытаниями на соответствие техническим требованиям — периодические испытания.
Издание официальное
ГОСТ IEC 61038-2011
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта.
ISO 2859-1:1989 Sampling procedures for inspection by attributes. Part 1: Sampling plans indexed by acceptable quality level (AQL) for lot-by-lot inspection (Статистические методы. Процедуры выборочного контроля no альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества AQL)
IEC 60038:1983 IEC Standard voltages (Напряжения стандартные по МЭК)
IEC 60051-1:1997 Direct acting indicating analogue electrical measuring instruments and their accessories. Part 1. Definitions and general requirements common to all parts (Приборы аналоговые, электроизмерительные, показывающие, прямого действия и части к ним. Часть 1. Определения и основные требования, общие для всех частей)

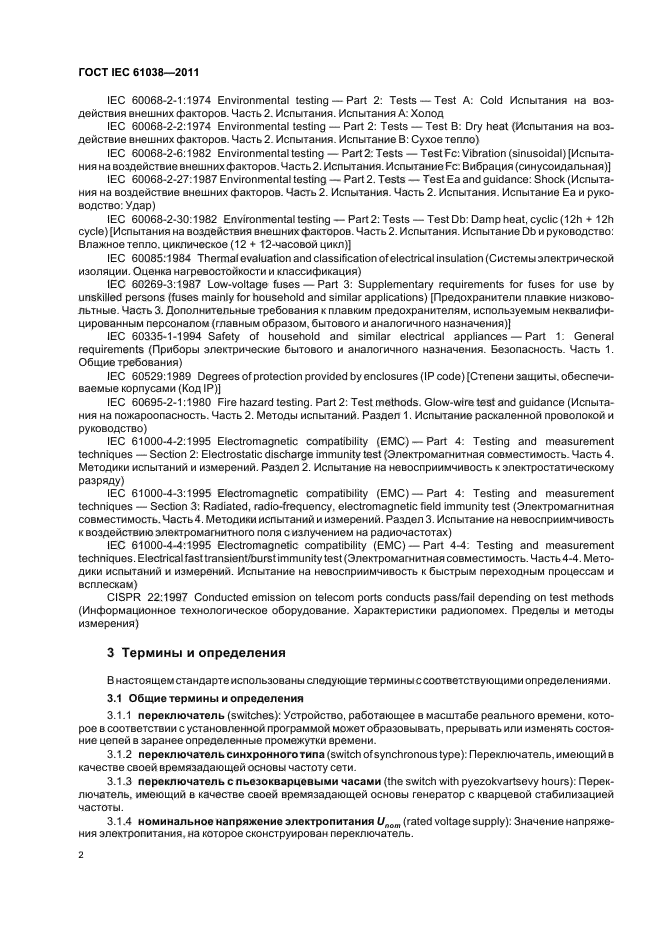

IEC 60068-2-1:1974 Environmental testing — Part 2: Tests — Test A: Cold Испытания на воздействия внешних факторов. Часть 2. Испытания. Испытания А: Холод
IEC 60068-2-2:1974 Environmental testing — Part 2: Tests — Test В: Dry heat (Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание В: Сухое тепло)
IEC 60068-2-6:1982 Environmental testing — Part 2: Tests — Test Fc: Vibration (sinusoidal) [Испытания на воздействие внешних факторов. Часть 2: Испытания. Испытание Fc: Вибрация (синусоидальная)]
IEC 60068-2-27:1987 Environmental testing — Part 2: Tests — Test Ea and guidance:
Shock (Испытания на воздействие внешних факторов. Часть 2. Испытания. Часть 2: Испытания. Испытание Еа и руководство: Удар)
IEC 60068-2-30:1982 Environmental testing — Part 2: Tests — Test Db: Damp heat, cyclic (12 h + 12 h cycle) [Испытания на воздействия внешних факторов. Часть 2. Испытания. Испытание Db и руководство: Влажное тепло, циклическое (12+12-часовой цикл)]
IEC 60085:1984 Thermal evaluation and classification of electrical insulation (Системы электрической изоляции. Оценка нагревостойкости и классификация)
IEC 60269-3:1987 Low-voltage fuses — Part 3: Supplementary requirements for fuses for use by unskilled persons (fuses mainly for household and similar applications) [Предохранители плавкие низковольтные. Часть 3. Дополнительные требования к плавким предохранителям, используемым неквалифицированным персоналом (главным образом, бытового и аналогичного назначения)]
ГОСТ IEC 61038-2011
IEC 60335-1-1994 Safety of household and similar electrical appliances — Part 1: General requirements (Приборы эпектрические бытового и аналогичного назначения. Безопасность. Часть 1. Общие требования)
IEC 60529:1989 Degrees of protection provided by enclosures (IP code) [Степени защиты, обеспечиваемые корпусами (Код IP))
IEC 60695-2-1:1980) Fire hazard testing. Part 2: Test methods. Glow-wire test and guidance (Испытания на пожароопасность. Часть 2. Методы испытаний. Раздел 1. Испытание раскапенной проволокой и руководство)
IEC 61000-4-2:1995 Electromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques — Section 2: Electrostatic discharge immunity test (Электромагнитная совместимость. Часть 4. Методики испытаний и измерений. Раздеп 2. Испытание на невосприимчивость к электростатическому разряду)
IEC 61000-4-3:1995 Electromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques — Section 3: Radiated, radio-frequency, electromagnetic field immunity test (Электромагнитная совместимость. Часть 4. Методики испытаний и измерений. Раздел 3. Испытание на невосприимчивость к воздействию электромагнитного поля с излучением на радиочастотах)
IEC 61000-4-4:1995 Electromagnetic compatibility (EMC) — Part 4-4. Testing and measurement techniques. Electrical fast transient/burst immunity test (Электромагнитная совместимость. Часть 4-4. Методики испытаний и измерений. Испытание на невосприимчивость к быстрым переходным процессам и всплескам)
CISPR 22:1997 Conducted emission on telecom ports conducts pass/fail depending on test methods (Информационное технологическое оборудование. Характеристики радио-помех. Пределы и методы измерения)
3 Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями.
3.1 Общие термины и определения
3.1.1 переключатель (switches): Устройство, работающее в масштабе реального времени, которое в соответствии с установленной программой может образовывать, прерывать или изменять состояние цепей в заранее определенные промежутки времени.
3
ГОСТ IEC 61038-2011
3.1.2 переключатель синхронного типа (switch of synchronous type): Переключатель, имеющий в качестве своей времязадающей основы частоту сети.
3.1.3 переключатель с пьезокварцевыми часами (the switch with pyezokvartsevy hours): Переключатель, имеющий в качестве своей времязадающей основы генератор с кварцевой стабилизацией частоты.
3.1.4 номинальное напряжение электропитания Unom (rated voltage supply): Значение напряжения электропитания, на которое сконструирован переключатель.

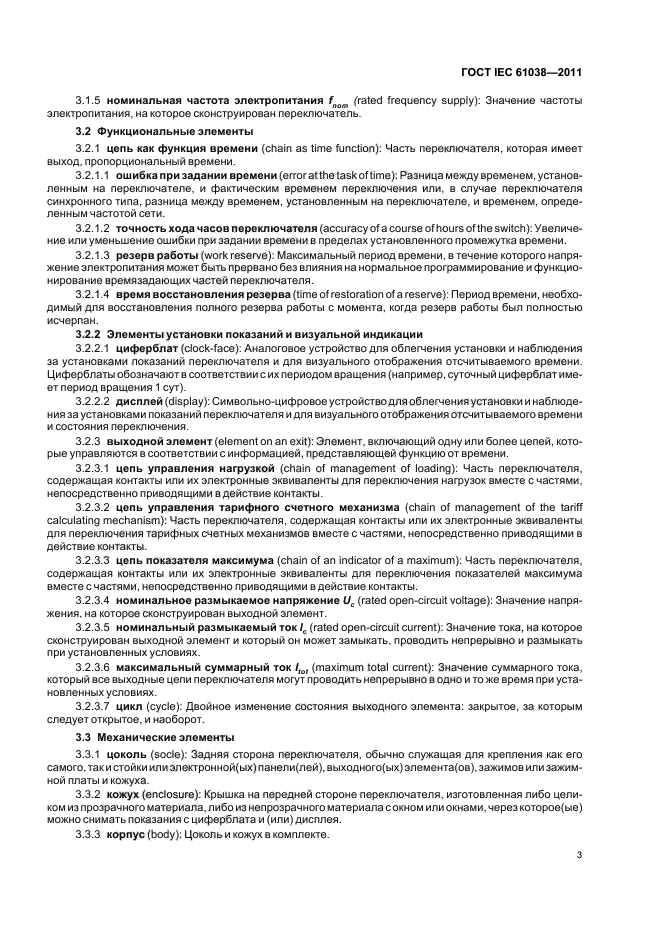

3.1.5 номинальная частота электропитания fnom (rated frequency supply): Значение частоты электропитания, на которое сконструирован переключатель.
3.2 Функциональные элементы
3.2.1 цепь как функция времени (chain as time function): Часть переключателя, которая имеет выход, пропорциональный времени.
3.2.1.1 ошибка при задании времени (error at the task of time): Разница между временем, установленным на переключателе, и фактическим временем переключения или, в случае переключателя синхронного типа, разница между временем, установленным на переключателе, и временем, определенным частотой сети.
3.2.1.2 точность хода часов переключателя (accuracy of a course of hours of the switch): Увеличение или уменьшение ошибки при задании времени в пределах установленного промежутка времени.
3.2.1.3 резерв работы (work reserve): Максимальный период времени, в течение которого напряжение электропитания может быть прервано без влияния на нормальное программирование и функционирование времязадающих частей переключателя.
3.2.1.4 время восстановления резерва (time of restoration of a reserve): Период времени, необходимый для восстановления полного резерва работы с момента, когда резерв работы был полностью исчерпан.
3.2.2 Элементы установки показаний и визуальной индикации
3.2.2.1 циферблат (clock-face): Аналоговое устройство для облегчения установки и наблюдения за установками показаний переключателя и для визуального отображения отсчитываемого времени. Циферблаты обозначают в соответствии с их периодом вращения (например, суточный циферблат имеет период вращения 1 сут).
4
ГОСТ IEC 61038-2011
3.2.2.2 дисплей (display): Символьно-цифровое устройство для облегчения установки и наблюдения за установками показаний переключателя и для визуального отображения отсчитываемого времени и состояния переключения.
3.2.3 выходной элемент (element on an exit): Элемент, включающий одну или более цепей, которые управляются в соответствии с информацией, представляющей функцию от времени.
3.2.3.1 цепь управления нагрузкой (chain of management of loading): Часть переключателя, содержащая контакты или их электронные эквиваленты для переключения нагрузок вместе с частями, непосредственно приводящими в действие контакты.
3.2.3.2 цепь управления тарифного счетного механизма (chain of management of the tariff calculating mechanism): Часть переключателя, содержащая контакты или их электронные эквиваленты для переключения тарифных счетных механизмов вместе с частями, непосредственно приводящими в действие контакты.
3.2.3.3 цепь показателя максимума (chain of an indicator of a maximum): Часть переключателя, содержащая контакты или их электронные эквиваленты для переключения показателей максимума вместе с частями, непосредственно приводящими в действие контакты.
3.2.3.4 номинальное размыкаемое напряжение Uc (rated open-circuit voltage): Значение напряжения, на которое сконструирован выходной элемент.
3.2.3.5 номинальный размыкаемый ток /с (rated open-circuit current): Значение тока, на которое сконструирован выходной элемент и который он может замыкать, проводить непрерывно и размыкать при установленных условиях.
3.2.3.6 максимальный суммарный ток ltot (maximum total current): Значение суммарного тока, который все выходные цепи переключателя могут проводить непрерывно в одно и то же время при установпенных условиях.
3.2.3.7 цикл (cycle): Двойное изменение состояния выходного элемента: закрытое, за которым следует открытое, и наоборот.
3.3 Механические элементы
3.3.1 цоколь (socle): Задняя сторона переключателя, обычно служащая для крепления как его самого, так и стойки или электронной(ых) панели(лей), выходного(ых) элемента(ов), зажимов или зажимной платы и кожуха.
5
ГОСТ IEC 61038-2011
3.3.2 кожух (enclosure): Крышка на передней стороне переключателя, изготовленная либо целиком из прозрачного материала, либо из непрозрачного материала с окном или окнами, через которое(ые) можно снимать показания с циферблата и (или) дисплея.
3.3.3 корпус (body): Цоколь и кожух в комплекте.

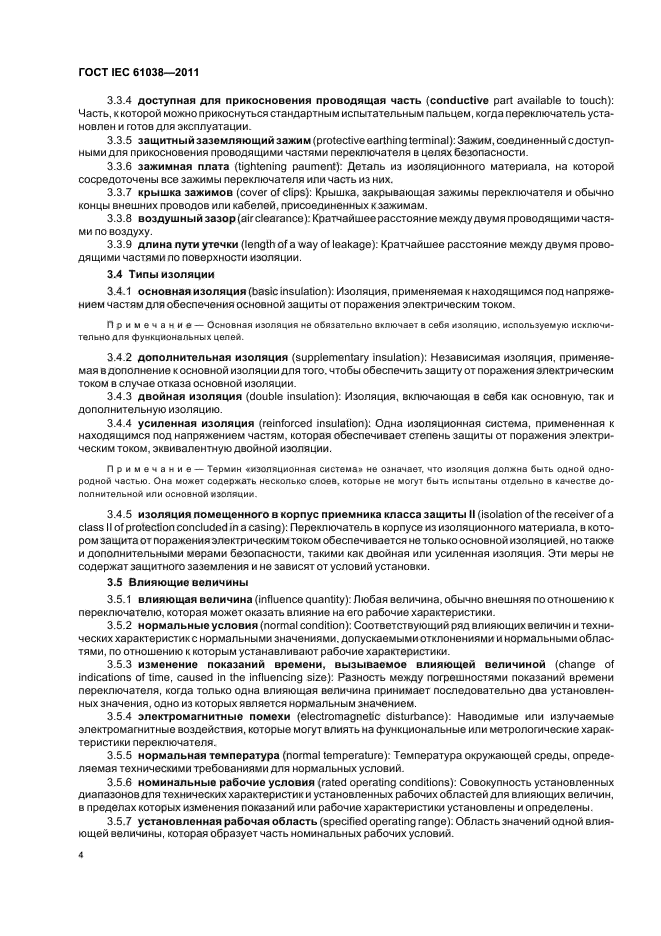

3.3.4 доступная для прикосновения проводящая часть (conductive part available to touch): Часть, к которой можно прикоснуться стандартным испытательным пальцем, когда переключатель установлен и готов для эксплуатации.
З.З.бзащитный заземляющий зажим (protective earthing terminal): Зажим, соединенный с доступными для прикосновения проводящими частями переключателя в целях безопасности.
3.3.6 зажимная плата (tightening paument): Деталь из изоляционного материала, на которой сосредоточены все зажимы переключателя или часть из них.
3.3.7 крышка зажимов (cover of clips): Крышка, закрывающая зажимы переключателя и обычно концы внешних проводов ипи кабелей, присоединенных к зажимам.
3.3.8 воздушный зазор (air clearance): Кратчайшее расстояние между двумя проводящими частями по воздуху.
3.3.9 длина пути утечки (length of a way of leakage): Кратчайшее расстояние между двумя проводящими частями по поверхности изоляции.
3.4 Типы изоляции
3.4.1 основная изоляция (basic insulation): Изоляция, применяемая к находящимся под напряжением частям для обеспечения основной защиты от поражения электрическим током.
Примечание — Основная изоляция не обязательно включает в себя изоляцию, используемую исключительно для функциональных целей.
3.4.2 дополнительная изоляция (supplementary insulation): Независимая изоляция, применяемая в дополнение к основной изоляции для того, чтобы обеспечить защиту от поражения электрическим током в случае отказа основной изоляции.
3.4.3 двойная изоляция (double insulation): Изоляция, включающая в себя как основную, так и дополнительную изоляцию.
3.4.4 усиленная изоляция (reinforced insulation): Одна изоляционная система, примененная к находящимся под напряжением частям, которая обеспечивает степень защиты от поражения электрическим током, эквивалентную двойной изоляции.
6
ГОСТ IEC 61038-2011
Примечание — Термин «изоляционная система» не означает, что изоляция должна быть одной однородной частью. Она может содержать несколько слоев, которые не могут быть испытаны отдельно в качестве дополнительной или основной изоляции.
3.4.5 изоляция помещенного в корпус приемника класса защиты II (isolation of the receiver of a class II of protection concluded in a casing): Переключатель в корпусе из изоляционного материала, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но также и дополнительными мерами безопасности, такими как двойная или усиленная изоляция. Эти меры не содержат защитного заземления и не зависят от условий установки.
3.5 Влияющие величины
3.5.1 влияющая величина (influence quantity): Любая величина, обычно внешняя по отношению к переключателю, которая может оказать влияние на его рабочие характеристики.
3.5.2 нормальные условия (normal condition): Соответствующий ряд влияющих величин и технических характеристик с нормальными значениями, допускаемыми отклонениями и нормальными областями, по отношению к которым устанавливают рабочие характеристики.
3.5.3 изменение показаний времени, вызываемое влияющей величиной
(change of indications of time, caused in the influencing size): Разность между погрешностями показаний времени переключателя, когда только одна влияющая величина принимает последовательно два установленных значения, одно из которых является нормальным значением.
3.5.4 электромагнитные помехи (electromagnetic disturbance): Наводимые или излучаемые электромагнитные воздействия, которые могут влиять на функциональные или метрологические характеристики переключателя.
3.5.5 нормальная температура (normal temperature): Температура окружающей среды, определяемая техническими требованиями для нормальных условий.
3.5.6 номинальные рабочие условия (rated operating conditions): Совокупность установленных диапазонов для технических характеристик и установленных рабочих областей для влияющих величин, в пределах которых изменения показаний или рабочие характеристики установлены и определены.
3.5.7 установленная рабочая область (specified operating range): Область значений одной влияющей величины, которая образует часть номинальных рабочих условий.

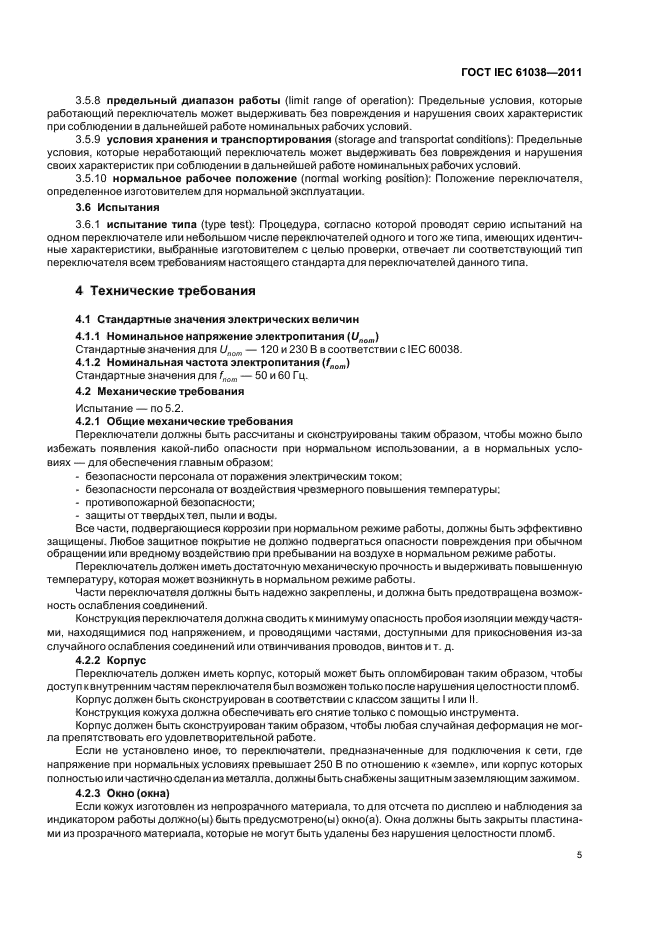

3.5.8 предельный диапазон работы (limit range of operation): Предельные условия,
7
которые работающий переключатель может выдерживать без повреждения и нарушения своих характеристик при соблюдении в дальнейшей работе номинальных рабочих условий.
3.5.9 условия хранения и транспортирования (storage and transportat conditions): Предельные условия, которые неработающий переключатель может выдерживать без повреждения и нарушения своих характеристик при соблюдении в дальнейшей работе номинальных рабочих условий.
3.5.10 нормальное рабочее положение (normal working position): Положение переключателя, определенное изготовителем для нормальной эксплуатации.
3.6 Испытания
3.6.1 испытание типа (type test): Процедура, согласно которой проводят серию испытаний на одном переключателе или небольшом числе переключателей одного и того же типа, имеющих идентичные характеристики, выбранные изготовителем с целью проверки, отвечает ли соответствующий тип переключателя всем требованиям настоящего стандарта для переключателей данного типа.
4 Технические требования
4.1 Стандартные значения электрических величин
4.1.1 Номинальное напряжение электропитания (Unom)
Стандартные значения для Unom — 120 и 230 В в соответствии с IEC 60038.
4.1.2 Номинальная частота электропитания (fnom)
Стандартные значения для fnom — 50 и 60 Гц.
4.2 Механические требования
Испытание — по 5.2.
4.2.1 Общие механические требования
Переключатели должны быть рассчитаны и сконструированы таким образом, чтобы можно было избежать появления какой-либо опасности при нормальном использовании, а в нормальных условиях — для обеспечения главным образом:
— безопасности персонала от поражения электрическим током;
8
ГОСТ IEC 61038-2011
— безопасности персонала от воздействия чрезмерного повышения температуры;
— противопожарной безопасности;
— защиты от твердых тел, пыли и воды.
Все части, подвергающиеся коррозии при нормальном режиме работы, должны быть эффективно защищены. Любое защитное покрытие не должно подвергаться опасности повреждения при обычном обращении или вредному воздействию при пребывании на воздухе в нормальном режиме работы.
Переключатель должен иметь достаточную механическую прочность и выдерживать повышенную температуру, которая может возникнуть в нормальном режиме работы.
Части переключателя должны быть надежно закреплены, и должна быть предотвращена возможность ослабления соединений.
Конструкция переключателя должна сводить к минимуму опасность пробоя изоляции между частями, находящимися под напряжением, и проводящими частями, доступными для прикосновения из-за случайного ослабления соединений или отвинчивания проводов, винтов и т. д.
4.2.2 Корпус
Переключатель должен иметь корпус, который может быть опломбирован таким образом, чтобы доступ к внутренним частям переключателя был возможен только после нарушения целостности пломб.
Корпус должен быть сконструирован в соответствии с классом защиты I или II.
Конструкция кожуха должна обеспечивать его снятие только с помощью инструмента.
Корпус должен быть сконструирован таким образом, чтобы любая случайная деформация не могла препятствовать его удовлетворительной работе.
Если не установлено иное, то переключатели, предназначенные для подключения к сети, где напряжение при нормальных условиях превышает 250 В по отношению к «земле», или корпус которых полностью или частично сделан из металла, должны быть снабжены защитным заземляющим зажимом.
4.2.3 Окно (окна)
Если кожух изготовлен из непрозрачного материала, то для отсчета по дисплею и наблюдения за индикатором работы должно(ы) быть предусмотрено(ы) окно(а). Окна
9
должны быть закрыты пластинами из прозрачного материала, которые не могут быть удалены без нарушения целостности пломб.

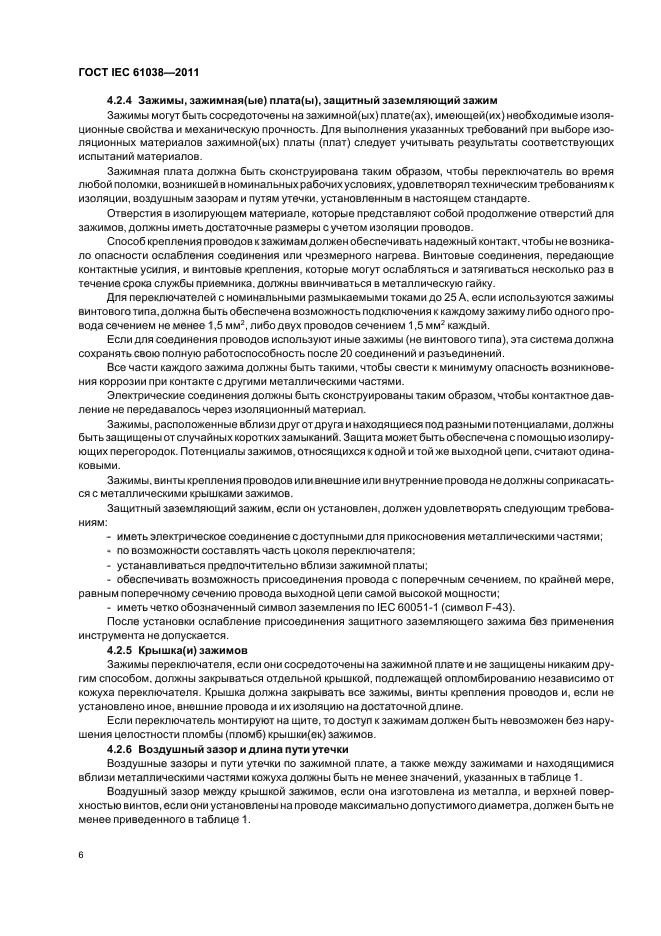

4.2.4 Зажимы, зажимная(ые) плата(ы), защитный заземляющий зажим
Зажимы могут быть сосредоточены на зажимной(ых) плате(ах), имеющей(их) необходимые изоляционные свойства и механическую прочность. Для выполнения указанных требований при выборе изоляционных материалов зажимной(ых) платы (плат) следует учитывать результаты соответствующих испытаний материалов.
Зажимная плата должна быть сконструирована таким образом, чтобы переключатель во время любой поломки, возникшей в номинальных рабочих условиях, удовлетворял техническим требованиям к изоляции, воздушным зазорам и путям утечки, установленным в настоящем стандарте.
Отверстия в изолирующем материале, которые представляют собой продолжение отверстий для зажимов, должны иметь достаточные размеры с учетом изоляции проводов.
Способ крепления проводов к зажимам должен обеспечивать надежный контакт, чтобы не возникало опасности ослабления соединения или чрезмерного нагрева. Винтовые соединения, передающие контактные усилия, и винтовые крепления, которые могут ослабляться и затягиваться несколько раз в течение срока службы приемника, должны ввинчиваться в металлическую гайку.
Для переключателей с номинальными размыкаемыми токами до 25 А, если используются зажимы винтового типа, должна быть обеспечена возможность подключения к каждому зажиму либо одного провода сечением не менее 1,5 мм2, либо двух проводов сечением 1,5 мм2 каждый.
Если для соединения проводов используют иные зажимы (не винтового типа), эта система должна сохранять свою полную работоспособность после 20 соединений и разъединений.
Все части каждого зажима должны быть такими, чтобы свести к минимуму опасность возникновения коррозии при контакте с другими металлическими частями.
Электрические соединения должны быть сконструированы таким образом, чтобы контактное давление не передавалось через изоляционный материал.
Зажимы, расположенные вблизи друг от друга и находящиеся под разными потенциалами, должны быть защищены от случайных коротких замыканий. Защита может быть обеспечена с помощью изолирующих перегородок. Потенциалы зажимов, относящихся к одной и той же выходной цепи, считают одинаковыми.
10
ГОСТ IEC 61038-2011
Зажимы, винты крепления проводов или внешние или внутренние провода не должны соприкасаться с металлическими крышками зажимов.
Защитный заземляющий зажим, если он установлен, должен удовлетворять следующим требованиям:
— иметь электрическое соединение с доступными для прикосновения металлическими частями;
— по возможности составлять часть цоколя переключателя;
— устанавливаться предпочтительно вблизи зажимной платы;
— обеспечивать возможность присоединения провода с поперечным сечением, по крайней мере, равным поперечному сечению провода выходной цепи самой высокой мощности;
— иметь четко обозначенный символ заземления по IEC 60051-1 (символ F-43).
После установки ослабление присоединения защитного заземляющего зажима без
применения инструмента не допускается.
4.2.5 Крышка(и) зажимов
Зажимы переключателя, если они сосредоточены на зажимной плате и не защищены никаким другим способом, должны закрываться отдельной крышкой, подлежащей опломбированию независимо от кожуха переключателя. Крышка должна закрывать все зажимы, винты крепления проводов и, если не установлено иное, внешние провода и их изоляцию на достаточной длине.
Если переключатель монтируют на щите, то доступ к зажимам должен быть невозможен без нарушения целостности пломбы (пломб) крышки(ек) зажимов.
4.2.6 Воздушный зазор и длина пути утечки
Воздушные зазоры и пути утечки по зажимной плате, а также между зажимами и находящимися вблизи металлическими частями кожуха должны быть не менее значений, указанных в таблице 1.
Воздушный зазор между крышкой зажимов, если она изготовлена из металла, и верхней поверхностью винтов, если они установлены на проводе максимально допустимого диаметра, должен быть не менее приведенного в таблице 1.
11

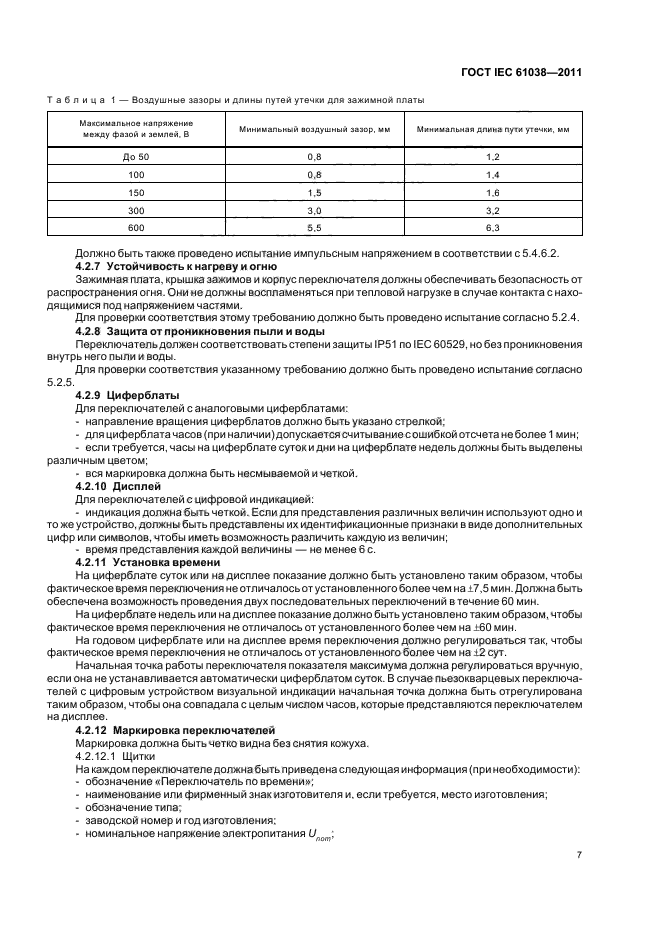

Таблица 1 — Воздушные зазоры и длины путей утечки для зажимной платы
|
Максимальное напряжение |
Минимальный воздушный |
Минимальная длина |
|
между фазой и землей, В |
зазор, мм |
пути утечки, мм |
|
До 50 |
0,8 |
1,2 |
|
100 |
0,8 |
1,4 |
|
150 |
1,5 |
1.6 |
|
300 |
3,0 |
3,2 |
|
600 |
5,5 |
6,3 |
Должно быть также проведено испытание импульсным напряжением в соответствии
с 5.4.6.2.
4.2.7 Устойчивость к нагреву и огню
Зажимная плата, крышка зажимов и корпус переключателя должны обеспечивать безопасность от распространения огня. Они не должны воспламеняться при тепловой нагрузке в случае контакта с находящимися под напряжением частями.
Для проверки соответствия этому требованию должно быть проведено испытание согласно 5.2.4.
4.2.8 Защита от проникновения пыли и воды
Переключатель должен соответствовать степени защиты IP51 по IEC 60529, но без проникновения внутрь него пыли и воды.
Для проверки соответствия указанному требованию должно быть проведено испытание согласно 5.2.5.
4.2.9 Циферблаты
Для переключателей с аналоговыми циферблатами:
— направление вращения циферблатов должно быть указано стрелкой;
— для циферблата часов (при наличии) допускается считывание с ошибкой отсчета не более 1 мин;
— если требуется, часы на циферблате суток и дни на циферблате недель должны быть выделены различным цветом;
— вся маркировка должна быть несмываемой и четкой.
4.2.10 Дисплей
Для переключателей с цифровой индикацией:
ГОСТ IEC 61038-2011
— индикация должна быть четкой. Если для представления различных величин используют одно и то же устройство, должны быть представлены их идентификационные признаки в виде дополнительных цифр или символов, чтобы иметь возможность различить каждую из величин;
— время представления каждой величины — не менее 6 с.
4.2.11 Установка времени
На циферблате суток или на дисплее показание должно быть установлено таким образом, чтобы фактическое время переключения не отличалось от установленного более чем на ± 7,5 мин. Должна быть обеспечена возможность проведения двух последовательных переключений в течение 60 мин.
На циферблате недель или на дисплее показание должно быть установлено таким образом, чтобы фактическое время переключения не отличалось от установленного более чем на ± 60 мин.
На годовом циферблате или на дисплее время переключения должно регулироваться так, чтобы фактическое время переключения не отличалось от установленного более чем на ± 2 сут.
Начальная точка работы переключателя показателя максимума должна регулироваться вручную, если она не устанавливается автоматически циферблатом суток. В случае пьезокварцевых переключателей с цифровым устройством визуальной индикации начальная точка должна быть отрегулирована таким образом, чтобы она совпадала с целым числом часов, которые представляются переключателем на дисплее.
4.2.12 Маркировка переключателей
Маркировка должна быть четко видна без снятия кожуха.
4.2.12.1 Щитки
На каждом переключателе должна быть приведена следующая информация (при необходимости):
— обозначение «Переключатель по времени»;
— наименование или фирменный знак изготовителя и, если требуется, место изготовления;
— обозначение типа;
— заводской номер и год изготовления;
— номинальное напряжение электропитания (Лот;
13

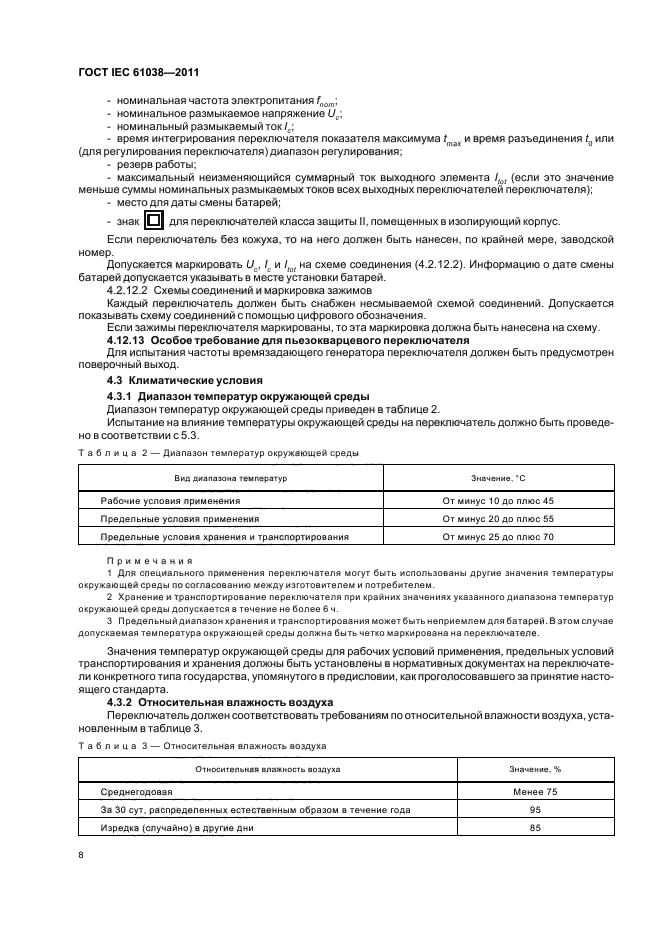

— номинальная частота электропитания fnom\
— номинальное размыкаемое напряжение Ue\
— номинальный размыкаемый ток /с;
— время интегрирования переключателя показателя максимума tmax и время разъединения t0 или (для регулирования переключателя) диапазон регулирования;
— резерв работы;
— максимальный неизменяющийся суммарный ток выходного элемента /,0, (если это значение меньше суммы номинальных размыкаемых токов всех выходных переключателей переключателя);
— место для даты смены батарей;
— знак [□] для переключателей класса защиты II, помещенных в изолирующий корпус.
Если переключатель без кожуха, то на него должен быть нанесен, по крайней мере, заводской номер.
Допускается маркировать Uc, U и hot на схеме соединения (4.2.12.2). Информацию о дате смены батарей допускается указывать в месте установки батарей.
4.2.12.2 Схемы соединений и маркировка зажимов
Каждый переключатель должен быть снабжен несмываемой схемой соединений. Допускается показывать схему соединений с помощью цифрового обозначения.
Если зажимы переключателя маркированы, то эта маркировка должна быть нанесена на схему.
4.12.13 Особое требование для пьезокварцевого переключателя
Для испытания частоты времязадающего генератора переключателя должен быть предусмотрен поверочный выход.
4.3 Климатические условия
4.3.1 Диапазон температур окружающей среды
Диапазон температур окружающей среды приведен в таблице 2.
Испытание на влияние температуры окружающей среды на переключатель должно быть проведено в соответствии с 5.3.
Таблица 2 — Диапазон температур окружающей среды
ГОСТ IEC 61038-2011
|
Вид диапазона температур |
Значение. °С |
|
Рабочие условия применения |
От минус 10 до плюс 45 |
|
Предельные условия применения |
От минус 20 до плюс 55 |
|
Предельные условия хранения и транспортирования |
От минус 25 до плюс 70 |
Примечания
1 Для специального применения переключателя могут быть использованы другие значения температуры окружающей среды по согласованию между изготовителем и потребителем.
2 Хранение и транспортирование переключателя при крайних значениях указанного диапазона температур окружающей среды допускается в течение не более 6 ч.
3 Предельный диапазон хранения и транспортирования может быть неприемлем для батарей. В этом случае допускаемая температура окружающей среды должна быть четко маркирована на переключателе.
Значения температур окружающей среды для рабочих условий применения, предельных условий транспортирования и хранения должны быть установлены в нормативных документах на переключатели конкретного типа государства, упомянутого в предисловии, как проголосовавшего за принятие настоящего стандарта.
4.3.2 Относительная влажность воздуха
Переключатель должен соответствовать требованиям по относительной влажности воздуха, установленным в таблице 3.
Таблица 3 — Относительная влажность воздуха
|
Относительная влажность воздуха |
Значение, % |
|
Среднегодовая |
Менее 75 |
|
За 30 сут, распределенных есте- |
95 |
|
ственным образом в течение года |
|
|
Изредка (случайно) в другие дни |
85 |

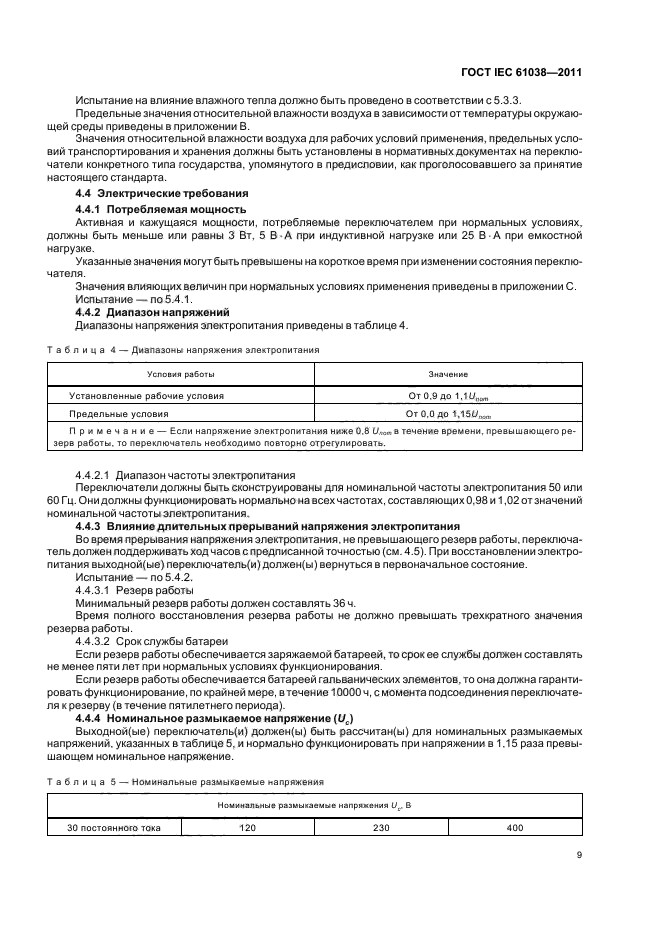

Испытание на влияние влажного тепла должно быть проведено в соответствии с
5.3.3.

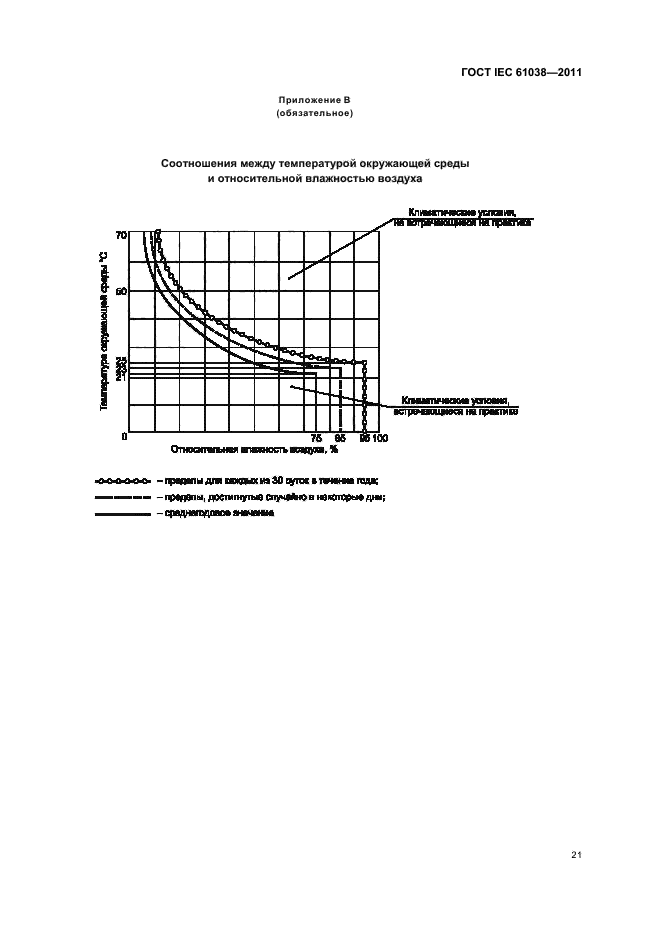

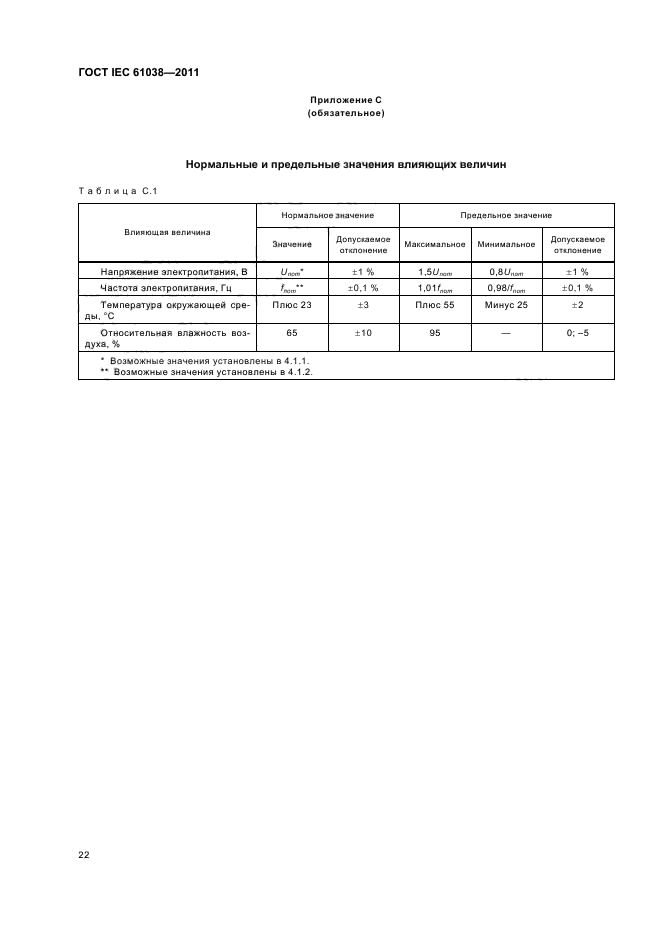

Предельные значения относительной влажности воздуха в зависимости от температуры окружающей среды приведены в приложении В.
15
Значения относительной влажности воздуха для рабочих условий применения, предельных условий транспортирования и хранения должны быть установлены в нормативных док
