МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ. МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION. METROLOGY AND CERTIFICATION (ISC) |
|
|
ГОСТ IEC |
|
|
МЕЖГОСУДАРСТВЕННЫЙ |
61037- |
|
СТАНДАРТ |
2011 |
Учет электроэнергии ТАРИФИКАЦИЯ И УПРАВЛЕНИЕ НАГРУЗКОЙ
Особые требования к электронным приемникам с импульсным управлением
(IEC 61037:1990, ЮТ)
Издание официальное
Москва
Стандартинформ
2013

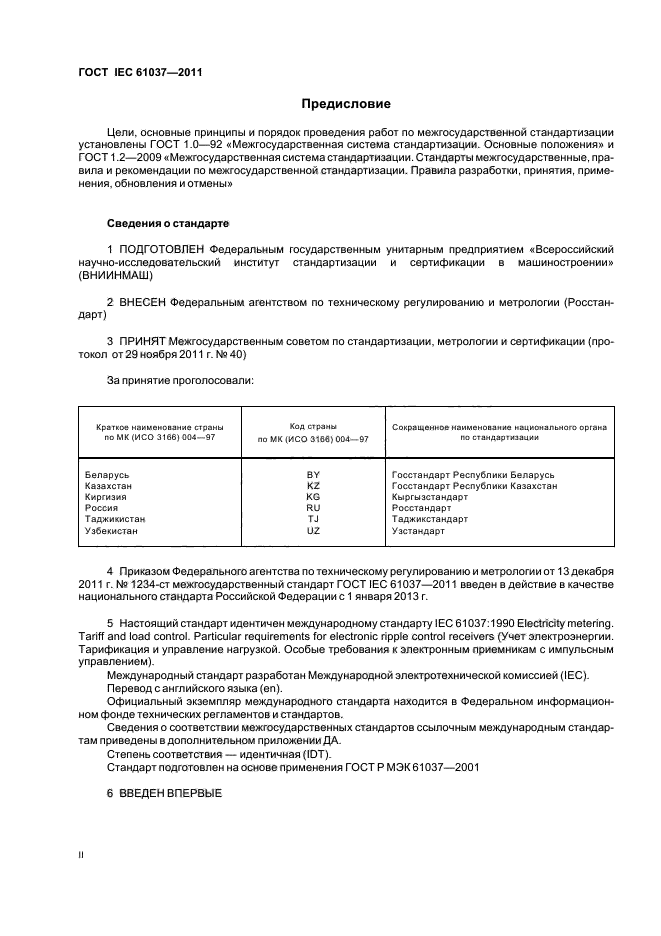

Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 40 от 29 ноября 2011 г.)
За принятие стандарта проголосовали:
|
Краткое наименование страны по МК(ИС0 3166) 004—97 |
Код страны по МК(ИС0 3166) 004—97 |
Сокращенное наименование национального органа по стандартизации |
|
Беларусь |
BY |
Госстандарт Республики Беларусь |
|
Казахстан |
KZ |
Госстандарт Республики Казахстан |
|
Кыргызстан |
KG |
Кыргызстандарт |
|
Российская Федерация |
RU |
Росстандарт |
|
Таджикистан |
TJ |
Таджикстандарт |
|
Узбекистан |
UZ |
Узстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1234-ст межгосударственный стандарт ГОСТ IEC 61037-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61037:1990 Electricity metering. Tariff and load control. Particular requirements for electronic ripple control receivers (Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к электронным приемникам с импульсным управлением).
ГОСТ IEC 61037-2011
Международный стандарт разработан Международной электротехнической комиссией (IEC).
Перевод с английского языка (ел).
Официальный экземпляр международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

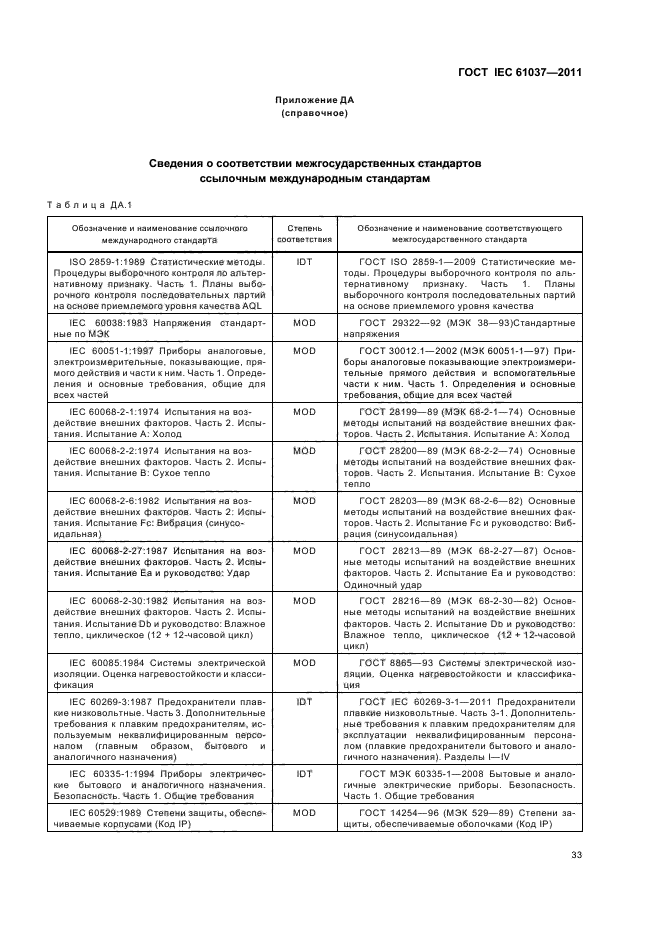

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия — идентичная (ЮТ).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 61037— 2001
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»
© Стандартинформ, 2013
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

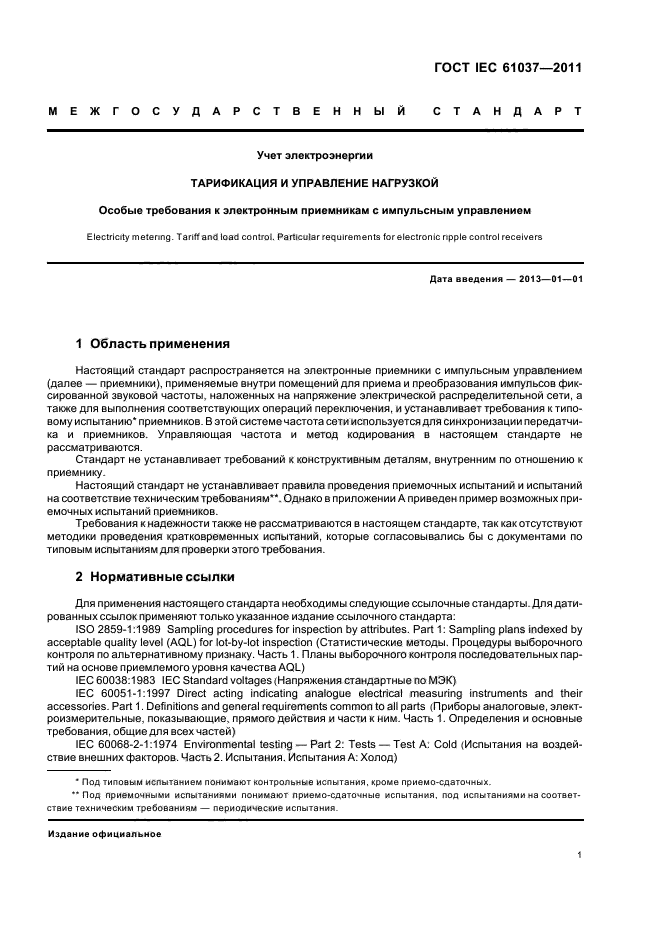

ГОСТ IEC 61037-2011 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Учет электроэнергии ТАРИФИКАЦИЯ И УПРАВЛЕНИЕ НАГРУЗКОЙ Особые требования к электронным приемникам с импульсным управлением
Electricity metering. Tariff and load control. Particular requirements for electronic
ripple control receivers
Дата введения — 2013-01-01
1 Область применения
Настоящий стандарт распространяется на эпектронные приемники с импупьсным управпением (дапее — приемники), применяемые внутри помещений для приема и преобразования импульсов фиксированной звуковой частоты, наложенных на напряжение эпектрической распределительной сети, а также для выполнения соответствующих операций переключения, и устанавпивает требования к типовому испытанию* приемников. В этой системе частота сети используется для синхронизации передатчика и приемников. Управляющая частота и метод кодирования в настоящем стандарте не рассматриваются.
Стандарт не устанавливает требований к конструктивным деталям, внутренним по отношению к приемнику.
Настоящий стандарт не устанавливает правила проведения приемочных испытаний и испытаний на соответствие техническим требованиям**. Однако в приложении А приведен пример возможных приемочных испытаний приемников.
Требования к надежности также не рассматриваются в настоящем стандарте, так как отсутствуют методики проведения кратковременных испытаний, которые согласовывались бы с документами по типовым испытаниям для проверки этого требования.
* Под типовым испытанием понимают контрольные испытания, кроме приемо-сдаточных.
** Под приемочными испытаниями понимают приемо-сдаточные испытания, под испытаниями на соответствие техническим требованиям — периодические испытания.
Издание официальное
1
ГОСТ IEC 61037-2011
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта:

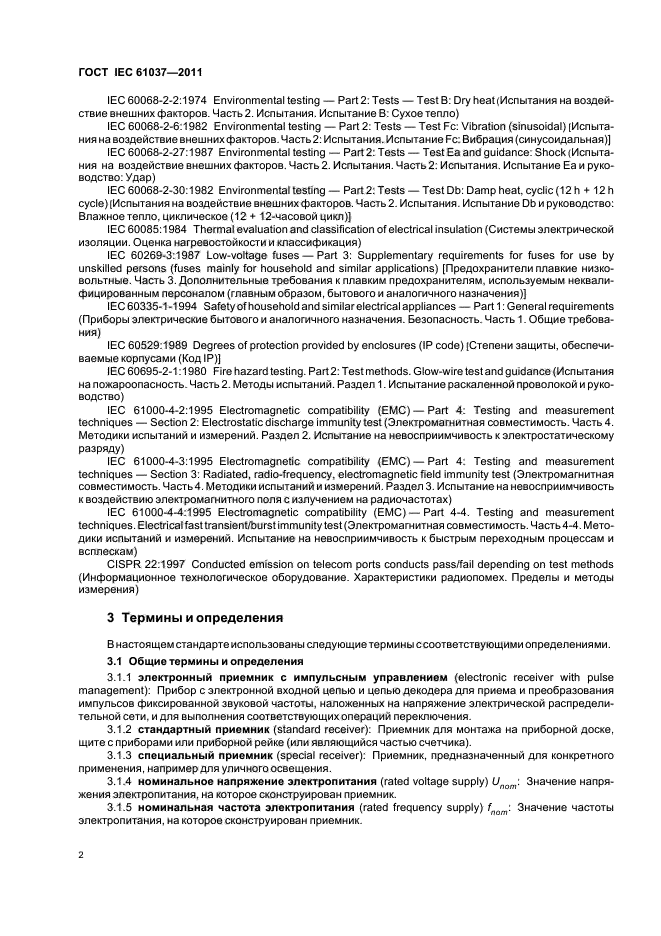

ISO 2859-1:1989 Sampling procedures for inspection by attributes. Part 1: Sampling plans indexed by acceptable quality level (AQL) for lot-by-lot inspection (Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества AQL)
IEC 60038:1983 IEC Standard voltages (Напряжения стандартные по МЭК)
IEC 60051-1:1997 Direct acting indicating analogue electrical measuring instruments and their accessories. Part 1. Definitions and general requirements common to all parts (Приборы аналоговые, электроизмерительные, показывающие, прямого действия и части к ним. Часть 1. Определения и основные требования, общие для всех частей)
IEC 60068-2-1:1974 Environmental testing — Part 2: Tests — Test A: Cold Испытания на воздействия внешних факторов. Часть 2. Испытания. Испытания А: Холод
IEC 60068-2-2:1974 Environmental testing — Part 2: Tests — Test В: Dry heat (Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание В: Сухое тепло)
IEC 60068-2-6:1982 Environmental testing — Part 2: Tests — Test Fc: Vibration (sinusoidal) [Испытания на воздействие внешних факторов. Часть 2: Испытания. Испытание Fc: Вибрация (синусоидальная)]
IEC 60068-2-27:1987 Environmental testing — Part 2: Tests — Test Ea and guidance: Shock (Испытания на воздействие внешних факторов. Часть 2. Испытания. Часть 2: Испытания. Испытание Еа и руководство: Удар)
IEC 60068-2-30:1982 Environmental testing — Part 2: Tests — Test Db: Damp heat, cyclic (12 h + 12 h cycle) [Испытания на воздействия внешних факторов. Часть 2. Испытания. Испытание Db и руководство: Влажное тепло, циклическое (12+12-часовой цикл)]
IEC 60085:1984 Thermal evaluation and classification of electrical insulation (Системы электрической изоляции. Оценка нагревостойкости и классификация)
IEC 60269-3:1987 Low-voltage fuses — Part 3: Supplementary requirements for fuses for use by unskilled persons (fuses mainly for household and similar applications) [Предохранители плавкие низковольтные. Часть 3. Дополнительные требования к плавким предохранителям, используемым неквалифицированным персоналом (главным образом, бытового и аналогичного назначения)]
2
ГОСТ IEC 61037-2011
IEC 60335-1-1994 Safety of household and similar electrical appliances — Part 1: General requirements (Приборы электрические бытового и аналогичного назначения. Безопасность. Часть 1. Общие требования)
IEC 60529:1989 Degrees of protection provided by enclosures (IP code) [Степени защиты, обеспечиваемые корпусами (Код IP)]
IEC 60695-2-1:1980) Fire hazard testing. Part 2: Test methods. Glow-wire test and guidance (Испытания на пожароопасность. Часть 2. Методы испытаний. Раздел 1. Испытание раскаленной проволокой и руководство)
IEC 61000-4-2:1995 Electromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques — Section 2: Electrostatic discharge immunity test (Электромагнитная совместимость. Часть 4. Методики испытаний и измерений. Раздел 2. Испытание на невосприимчивость к электростатическому разряду)
IEC 61000-4-3:1995 Electromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques — Section 3: Radiated, radio-frequency, electromagnetic field immunity test (Электромагнитная совместимость. Часть 4. Методики испытаний и измерений. Раздеп 3. Испытание на невосприимчивость к воздействию электромагнитного поля с излучением на радиочастотах)
IEC 61000-4-4:1995 Electromagnetic compatibility (EMC) — Part 4-4. Testing and measurement techniques. Electrical fast transient/burst immunity test (Электромагнитная совместимость. Часть 4-4. Методики испытаний и измерений. Испытание на невосприимчивость к быстрым переходным процессам и всплескам)
CISPR 22:1997 Conducted emission on telecom ports conducts pass/fail depending on test methods (Информационное технологическое оборудование. Характеристики радиопомех. Пределы и методы измерения)
3 Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями.
3.1 Общие термины и определения
3.1.1 электронный приемник с импульсным управлением (electronic receiver with pulse management): Прибор с электронной входной цепью и цепью декодера дня приема и преобразования импульсов фиксированной звуковой частоты, наложенных на напряжение электрической распределительной сети, и для выполнения соответствующих опера-
ГОСТ IEC 61037-2011
ций переключения.
3.1.2 стандартный приемник (standard receiver): Приемник для монтажа на приборной доске, щите с приборами или приборной рейке (ипи явпяющийся частью счетчика).
3.1.3 специальный приемник (special receiver): Приемник, предназначенный дня конкретного применения, например для уличного освещения.
3.1.4 номинальное напряжение электропитания (rated voltage supply) Unom’. Значение напряжения электропитания, на которое сконструирован приемник.
3.1.5 номинальная частота электропитания (rated frequency supply) fnom’ Значение частоты эпектропитания, на которое сконструирован приемник.

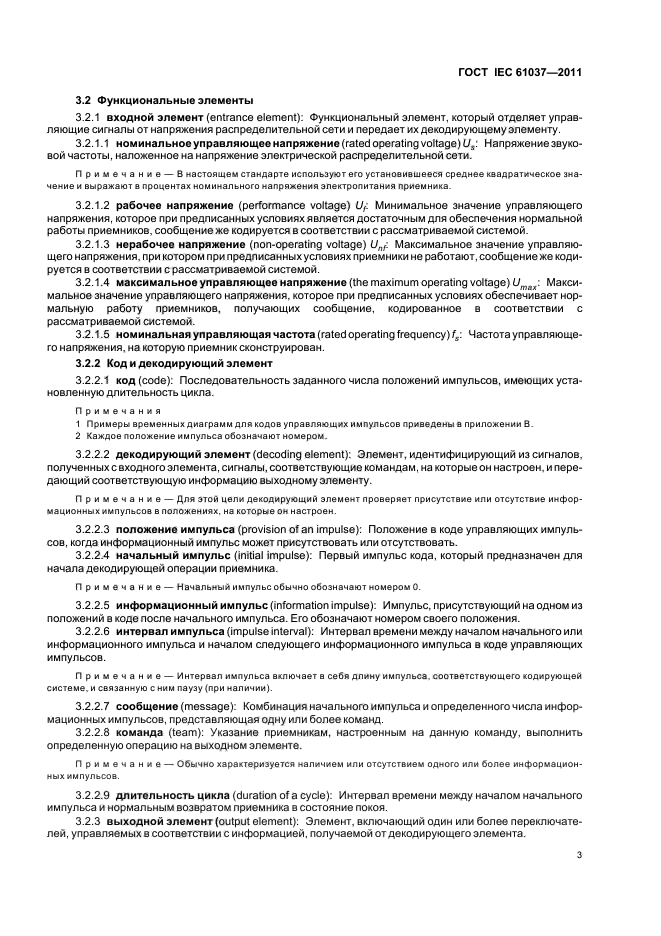

3.2 Функциональные элементы
3.2.1 входной элемент (entrance element): Функциональный элемент, который отделяет управляющие сигналы от напряжения распределительной сети и передает их декодирующему элементу.
3.2.1.1 номинальное управляющее напряжение (rated operating voltage) Us: Напряжение звуковой частоты, напоженное на напряжение электрической распределительной сети.
Примечание — В настоящем стандарте используют его установившееся среднее квадратическое значение и выражают в процентах от номинального напряжения электропитания приемника.
3.2.1.2 рабочее напряжение (performance voltage) Ш Минимальное значение управляющего напряжения, которое при предписанных условиях является достаточным для обеспечения нормальной работы приемников, сообщение же кодируется в соответствии с рассматриваемой системой.
3.2.1.3 нерабочее напряжение (non-operating voltage) Unf. Максимальное значение управпяющего напряжения, при котором при предписанных усповиях приемники не работают, сообщение же кодируется в соответствии с рассматриваемой системой.
3.2.1.4 максимальное управляющее напряжение (the maximum operating voltage) Umax\ Максимапьное значение управляющего напряжения, которое при предписанных условиях обеспечивает нормальную работу приемников, попучающих сообщение, кодированное в соответствии с рассматриваемой системой.
3.2.1.5 номинальная управляющая частота (rated operating frequency) fs\ Частота управляющего напряжения, на которую приемник сконструирован.
4
ГОСТ IEC 61037-2011
3.2.2 Код и декодирующий элемент
3.2.2.1 код (code): Последовательность заданного числа положений импульсов, имеющих установленную длительность цикла.
Примечания

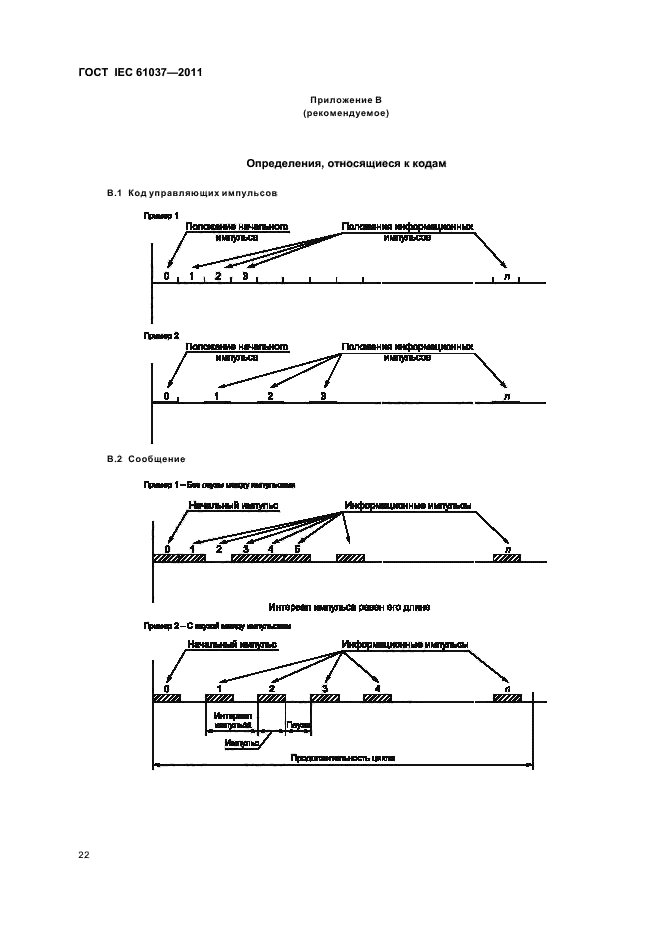

1 Примеры временных диаграмм для кодов управляющих импульсов приведены в приложении В.
2 Каждое положение импульса обозначают номером.
3.2.2.2 декодирующий элемент (decoding element): Элемент, идентифицирующий из сигнапов, полученных с входного элемента, сигналы, соответствующие командам, на которые он настроен, и передающий соответствующую информацию выходному элементу.
Примечание — Для этой цели декодирующий элемент проверяет присутствие или отсутствие информационных импульсов в положениях, на которые он настроен.
3.2.2.3 положение импульса (provision of an impulse): Положение в коде управляющих импульсов, когда информационный импульс может присутствовать или отсутствовать.
3.2.2.4 начальный импульс (initial impulse): Первый импульс кода, который предназначен для начала декодирующей операции приемника.
Примечание — Начальный импульс обычно обозначают номером 0.
3.2.2.5 информационный импульс (information impulse): Импульс, присутствующий на одном из положений в коде после начального импупьса. Его обозначают номером своего положения.
3.2.2.6 интервал импульса (impulse interval): Интервап времени между началом начального или информационного импульса и началом следующего информационного импульса в коде управляющих импульсов.
Примечание — Интервал импульса включает в себя длину импульса, соответствующего кодирующей системе, и связанную с ним паузу (при наличии).
3.2.2.7 сообщение (message): Комбинация начального импульса и опредепенного числа информационных импупьсов, представляющая одну ипи более команд.
3.2.2.8 команда (team): Указание приемникам, настроенным на данную команду, выполнить определенную операцию на выходном элементе.
Примечание — Обычно характеризуется наличием или отсутствием одного или более информационных импульсов.
ГОСТ IEC 61037-2011
3.2.2.9 длительность цикла (duration of a cycle): Интервал времени между началом начального импульса и нормальным возвратом приемника в состояние покоя.
3.2.3 выходной элемент (output element): Элемент, включающий один или более переключателей, управпяемых в соответствии с информацией, получаемой от декодирующего элемента.
3.2.3.1 номинальное размыкаемое напряжение Uc (rated open-circuit voltage): Значение напряжения, на которое сконструирован выходной перекпючатель.
3.2.3.2 номинальный размыкаемый ток lc (rated open-circuit current): Значение тока, на которое сконструирован выходной перекпючатель и который он может замыкать, проводить непрерывно и размыкать при установленных условиях.
3.2.3.3 максимальный суммарный ток llo( (maximum total current): Значение суммарного тока, который все выходные переключатели приемника могут проводить непрерывно в одно и то же время при установленных условиях.
3.2.4 цикл (cycle): Двойное изменение состояния выходного элемента: закрытое, за которым следует открытое, или наоборот.
3.3 Механические элементы
3.3.1 цоколь (socle): Задняя сторона приемника, обычно спужащая для крепления как его самого, так и электронной(ых) панели(лей), выходного(ых) элемента(ов), зажимов или зажимной платы и кожуха.
3.3.2 кожух (enclosure): Крышка на передней стороне приемника, изготовпенная либо из прозрачного, пибо из непрозрачного материапа.
3.3.3 корпус (body): Цоколь и кожух в комплекте.
3.3.4 доступная для прикосновения проводящая часть (conductive part available to touch): Часть, к которой можно прикоснуться стандартным испытатепьным пальцем, когда приемник установпен и готов для эксплуатации.
3.3.5 защитный заземляющий зажим (protective earthing terminal): Зажим, соединенный с доступными для прикосновения проводящими частями приемника в целях безопасности.
3.3.6 зажимная плата (tightening paument): Узел из изоляционного материала, в котором сосредоточены все зажимы приемника или часть из них.
3.3.7 крышка зажимов (cover of clips): Крышка, закрывающая зажимы приемника и обычно концы внешних проводов или кабелей, присоединенных к зажимам.
6
ГОСТ IEC 61037-2011

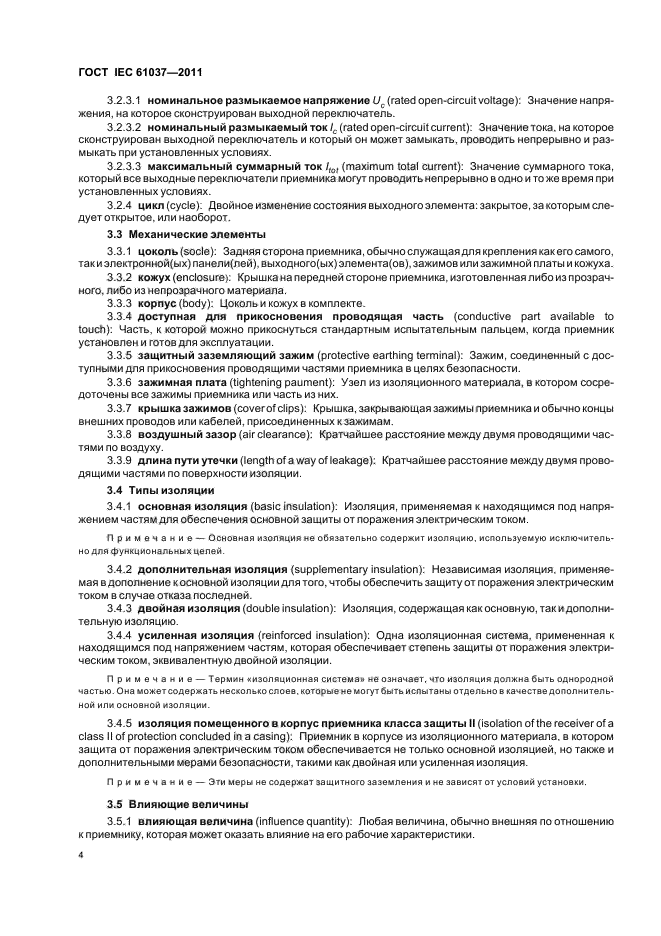

3.3.8 воздушный зазор (air clearance): Кратчайшее расстояние между двумя проводящими частями по воздуху.
3.3.9 длина пути утечки (length of a way of leakage): Кратчайшее расстояние между двумя проводящими частями по поверхности изоляции.
3.4 Типы изоляции
3.4.1 основная изоляция (basic insulation): Изоляция, применяемая к находящимся под напряжением частям для обеспечения основной защиты от поражения электрическим током.
Примечание — Основная изоляция не обязательно содержит изоляцию, используемую исключительно для функциональных целей.
3.4.2 дополнительная изоляция (supplementary insulation): Независимая изоляция, применяемая в дополнение к основной изоляции для того, чтобы обеспечить защиту от поражения электрическим током в случае отказа последней.
3.4.3 двойная изоляция (double insulation): Изоляция, содержащая как основную, так и дополнительную изоляцию.
3.4.4 усиленная изоляция (reinforced insulation): Одна изоляционная система, примененная к находящимся под напряжением частям, которая обеспечивает степень защиты от поражения электрическим током, эквивалентную двойной изоляции.
Примечание — Термин «изоляционная система» не означает, что изоляция должна быть однородной частью. Она может содержать несколько слоев, которые не могут быть испытаны отдельно в качестве дополнительной или основной изоляции.
3.4.5 изоляция помещенного в корпус приемника класса защиты II (isolation of the receiver of a class II of protection concluded in a casing): Приемник в корпусе из изоляционного материала, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но также и дополнительными мерами безопасности, такими как двойная или усиленная изоляция.
Примечание — Эти меры не содержат защитного заземления и не зависят от условий установки.
7
3.5 Влияющие величины
3.5.1 влияющая величина (influence quantity): Любая величина, обычно внешняя по отношению к приемнику, которая может оказать влияние на его рабочие характеристики.

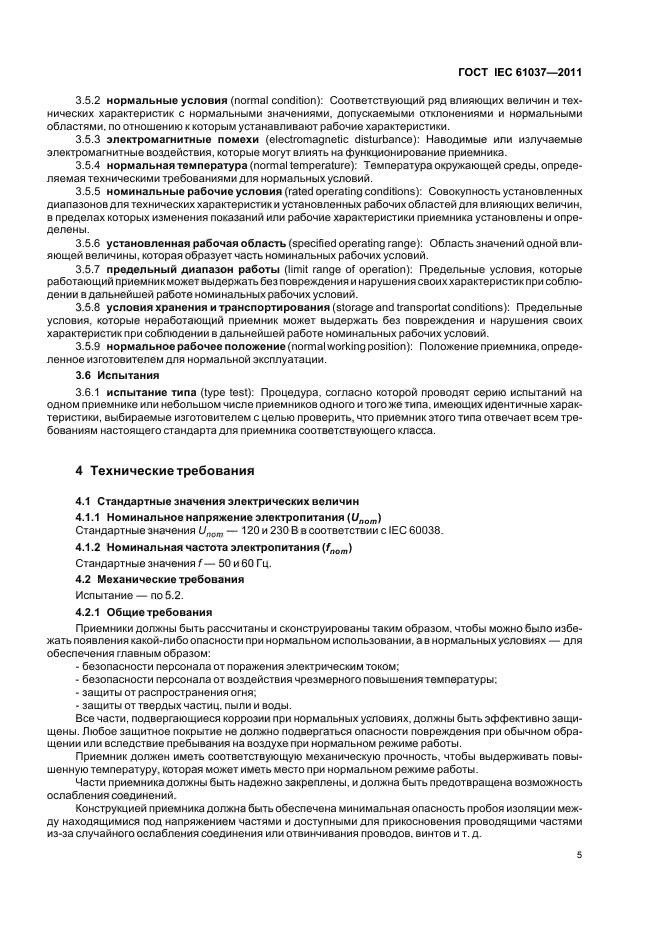

3.5.2 нормальные условия (normal condition): Соответствующий ряд влияющих величин и технических характеристик с нормальными значениями, допускаемыми отклонениями и нормальными областями, по отношению к которым устанавливают рабочие характеристики.
3.5.3 электромагнитные помехи (electromagnetic disturbance): Наводимые или излучаемые электромагнитные воздействия, которые могут влиять на функционирование приемника.
3.5.4 нормальная температура (normal temperature): Температура окружающей среды, определяемая техническими требованиями для нормальных условий.
3.5.5 номинальные рабочие условия (rated operating conditions): Совокупность установленных диапазонов для технических характеристик и установленных рабочих областей для влияющих величин, в пределах которых изменения показаний или рабочие характеристики приемника установлены и определены.
3.5.6 установленная рабочая область (specified operating range): Область значений одной влияющей величины, которая образует часть номинальных рабочих условий.
3.5.7 предельный диапазон работы (limit range of operation): Предельные условия, которые работающий приемник может выдержать без повреждения и нарушения своих характеристик при соблюдении в дальнейшей работе номинальных рабочих условий.
3.5.8 условия хранения и транспортирования (storage and transportat conditions): Предельные условия, которые неработающий приемник может выдержать без повреждения и нарушения своих характеристик при соблюдении в дальнейшей работе номинальных рабочих условий.
3.5.9 нормальное рабочее положение (normal working position): Положение приемника, определенное изготовителем для нормальной эксплуатации.
3.6 Испытания
3.6.1 испытание типа (type test): Процедура, согласно которой проводят серию испытаний на одном приемнике или небольшом числе приемников одного и того же типа, имеющих идентичные характеристики, выбираемые изготовителем с целью проверить,
8
ГОСТ IEC 61037-2011
что приемник этого типа отвечает всем требованиям настоящего стандарта для приемника соответствующего класса.
4 Технические требования
4.1 Стандартные значения электрических величин
4.1.1 Номинальное напряжение электропитания ((Лот)
Стандартные значения (Лот — 120 и 230 В в соответствии с IEC 60038.
4.1.2 Номинальная частота электропитания (fnom)
Стандартные значения f- 50 и 60 Гц.

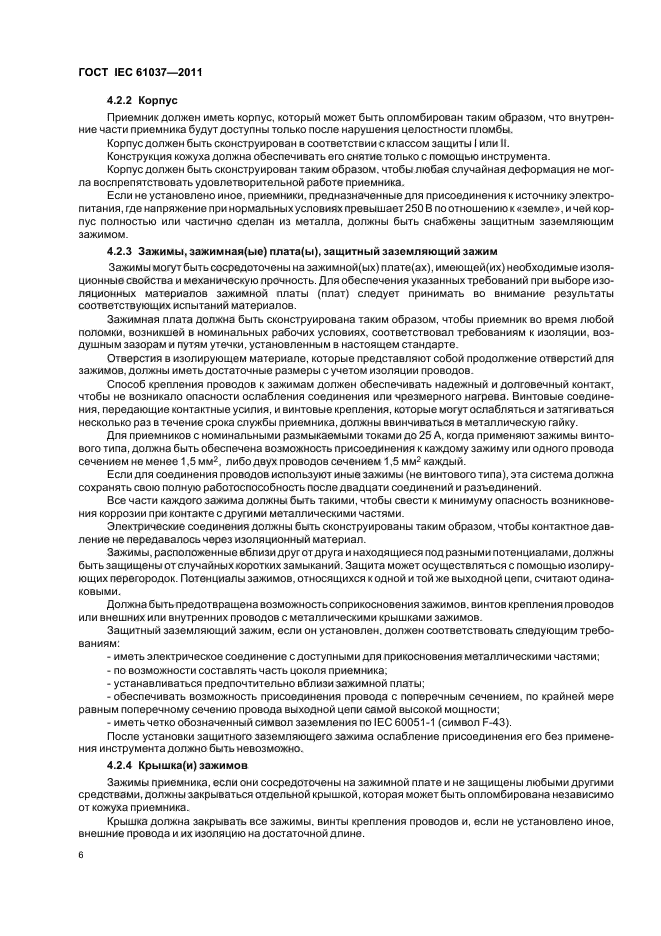

4.2 Механические требования
Испытание — по 5.2.
4.2.1 Общие требования
Приемники должны быть рассчитаны и сконструированы таким образом, чтобы можно было избежать появления какой-либо опасности при нормальном использовании, а в нормальных условиях — для обеспечения главным образом:
— безопасности персонала от поражения электрическим током;
— безопасности персонала от воздействия чрезмерного повышения температуры;
— защиты от распространения огня;
— защиты от твердых частиц, пыли и воды.
Все части, подвергающиеся коррозии при нормальных условиях, должны быть эффективно защищены. Любое защитное покрытие не должно подвергаться опасности повреждения при обычном обращении или вследствие пребывания на воздухе при нормальном режиме работы.
Приемник должен иметь соответствующую механическую прочность, чтобы выдерживать повышенную температуру, которая может иметь место при нормальном режиме работы.
Части приемника должны быть надежно закреплены, и должна быть предотвращена возможность ослабления соединений.
9
Конструкцией приемника должна быть обеспечена минимальная опасность пробоя изоляции между находящимися под напряжением частями и доступными для прикосновения проводящими частями из-за случайного ослабления соединения или отвинчивания проводов, винтов и т. д.
4.2.2 Корпус
Приемник должен иметь корпус, который может быть опломбирован таким образом, что внутренние части приемника будут доступны только после нарушения целостности пломбы.
Корпус должен быть сконструирован в соответствии с классом защиты I или II.
Конструкция кожуха должна обеспечивать его снятие только с помощью инструмента.
Корпус должен быть сконструирован таким образом, чтобы любая случайная деформация не могла воспрепятствовать удовлетворительной работе приемника.
Если не установлено иное, приемники, предназначенные для присоединения к источнику электропитания, где напряжение при нормальных условиях превышает 250 В по отношению к «земле», и чей корпус полностью или частично сделан из металла, должны быть снабжены защитным заземляющим зажимом.
4.2.3 Зажимы, зажимная(ые) плата(ы), защитный заземляющий зажим
Зажимы могут быть сосредоточены на зажимной(ых) плате(ах), имеющей(их) необходимые изоляционные свойства и механическую прочность. Для обеспечения указанных требований при выборе изоляционных материалов зажимной платы (плат) следует принимать во внимание результаты соответствующих испытаний материалов.
Зажимная плата должна быть сконструирована таким образом, чтобы приемник во время любой поломки, возникшей в номинальных рабочих условиях, соответствовал требованиям к изоляции, воздушным зазорам и путям утечки, установленным в настоящем стандарте.
Отверстия в изолирующем материале, которые представляют собой продолжение отверстий для зажимов, должны иметь достаточные размеры с учетом изоляции проводов.
Способ крепления проводов к зажимам должен обеспечивать надежный и долговечный контакт, чтобы не возникало опасности ослабления соединения или чрезмерного нагрева. Винтовые соединения, передающие контактные усилия, и винтовые крепления, которые могут ослабляться и затягиваться несколько раз в течение срока службы приемника, должны ввинчиваться в металлическую гайку.
ГОСТ IEC 61037-2011
Для приемников с номинальными размыкаемыми токами до 25 А, когда применяют зажимы винтового типа, должна быть обеспечена возможность присоединения к каждому зажиму или одного провода сечением не менее 1,5 мм2 либо двух проводов сечением 1,5 мм2 каждый.
Если для соединения проводов используют иные зажимы (не винтового типа), эта система должна сохранять свою полную работоспособность после двадцати соединений и разъединений.
Все части каждого зажима должны быть такими, чтобы свести к минимуму опасность возникновения коррозии при контакте с другими металлическими частями.
Электрические соединения должны быть сконструированы таким образом, чтобы контактное давление не передавалось через изоляционный материал.
Зажимы, расположенные вблизи друг от друга и находящиеся под разными потенциалами, должны быть защищены от случайных коротких замыканий. Защита может осуществляться с помощью изолирующих перегородок. Потенциалы зажимов, относящихся к одной и той же выходной цепи, считают одинаковыми.
Должна быть предотвращена возможность соприкосновения зажимов, винтов крепления проводов или внешних или внутренних проводов с металлическими крышками зажимов.
Защитный заземляющий зажим, если он установлен, должен соответствовать следующим требованиям:
— иметь электрическое соединение с доступными для прикосновения металлическими частями;
— по возможности составлять часть цоколя приемника;
— устанавливаться предпочтительно вблизи зажимной платы;
— обеспечивать возможность присоединения провода с поперечным сечением, по крайней мере равным поперечному сечению провода выходной цепи самой высокой мощности;
— иметь четко обозначенный символ заземления по IEC 60051-1 (символ F-43).
После установки защитного заземляющего зажима ослабление присоединения его
без применения инструмента должно быть невозможно.
4.2.4 Крышка(и) зажимов
Зажимы приемника, если они сосредоточены на зажимной плате и не защищены любыми другими средствами, должны закрываться отдельной крышкой, которая может быть
11
опломбирована независимо от кожуха приемника.
Крышка должна закрывать все зажимы, винты крепления проводов и, если не установлено иное, внешние провода и их изоляцию на достаточной длине.
В приемнике, установленном на щите, должен быть исключен доступ к зажимам без нарушения целостности пломбы (пломб) крышки(ек) зажимов.
4.2.5 Воздушный зазор и длина пути утечки
Воздушные зазоры и длины путей утечки зажимной платы, а также между зажимами и находящимися вблизи металлическими частями кожуха должны быть не менее значений, указанных в таблице 1.
Воздушный зазор между крышкой зажимов, если она изготовлена из металла, и верхней поверхностью винтов, если они установлены на проводе максимально допустимого диаметра, должен быть не менее приведенного в таблице 1.

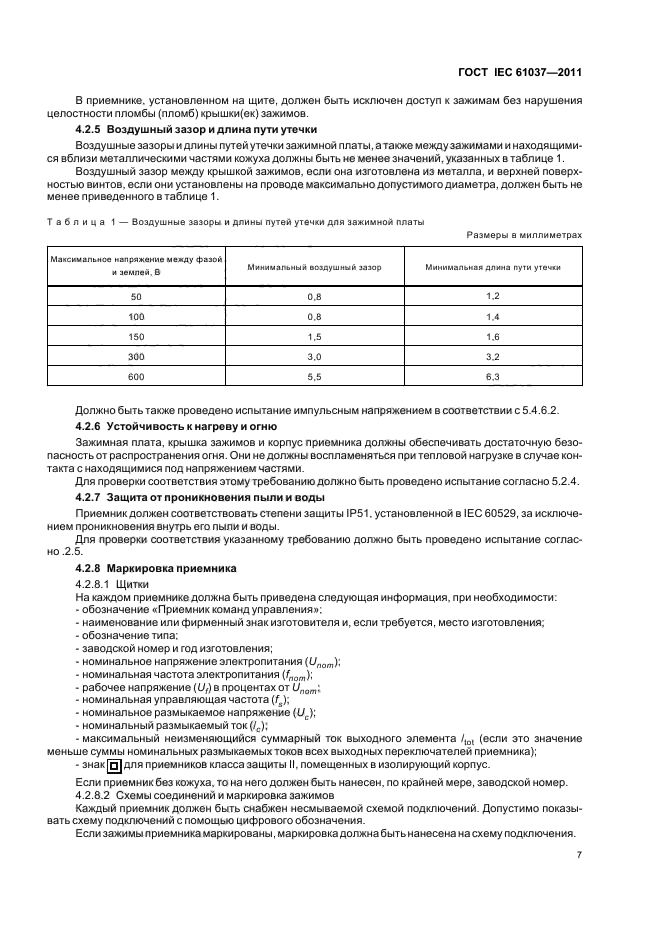

Таблица 1 — Воздушные зазоры и длины путей утечки для зажимной платы
Размеры в миллиметрах
|
Максимальное напряжение между фазой и землей, В |
Минимальный воздушный зазор |
Минимальная длина пути утечки |
|
50 |
0,8 |
1,2 |
|
100 |
0,8 |
1,4 |
|
150 |
1,5 |
1,6 |
|
300 |
3,0 |
3,2 |
|
600 |
5,5 |
6,3 |
Должно быть также проведено испытание импульсным напряжением в соответствии с
5.4.6.2.
4.2.6 Устойчивость к нагреву и огню
Зажимная плата, крышка зажимов и корпус приемника должны обеспечивать достаточную безопасность от распространения огня. Они не должны воспламеняться при тепловой нагрузке в случае контакта с находящимися под напряжением частями.
Для проверки соответствия этому требованию должно быть проведено испытание согласно 5.2.4.
ГОСТ IEC 61037-2011
4.2.7 Защита от проникновения пыли и воды
Приемник должен соответствовать степени защиты IP51. установленной в IEC 60529. за исключением проникновения внутрь его пыли и воды.
Для проверки соответствия указанному требованию должно быть проведено испытание согласно 5.2.5.
4.2.8 Маркировка приемника
4.2.8.1 Щитки
На каждом приемнике должна быть приведена следующая информация, при необходимости:
— обозначение «Приемник команд управления»;
— наименование или фирменный знак изготовителя и, если требуется, место изготовления;
— обозначение типа;
— заводской номер и год изготовления;
— номинальное напряжение электропитания (С/ПОт);
— номинальная частота электропитания (Лют);
— рабочее напряжение (Щ в процентах от (Лот;
— номинальная управляющая частота (fs)\
— номинальное размыкаемое напряжение (Uc)\
■ номинальный размыкаемый ток (/с);
— максимальный неизменяющийся суммарный ток выходного элемента /tot (если это значение меньше суммы номинальных размыкаемых токов всех выходных переключателей приемника);
— знак [□] для приемников класса защиты II. помещенных в изолирующий корпус.
Если приемник без кожуха, то на него должен быть нанесен, по крайней мере, заводской номер.
4.2.8.2 Схемы соединений и маркировка зажимов
Каждый приемник должен быть снабжен несмываемой схемой подключений. Допустимо показывать схему подключений с помощью цифрового обозначения.
Если зажимы приемника маркированы, маркировка должна быть нанесена на схему
13
подключения.

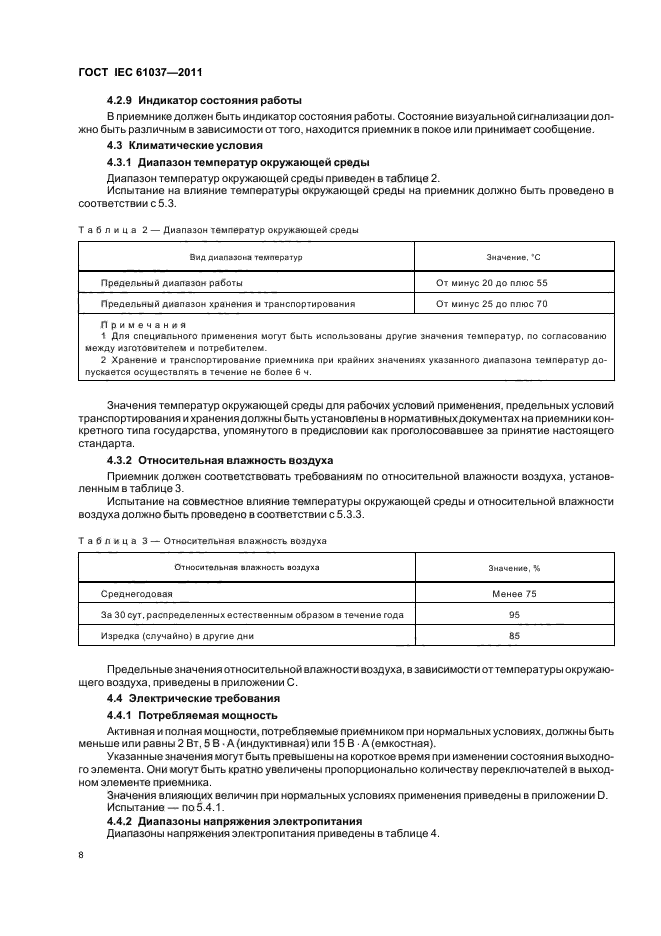

4.2.9 Индикатор состояния работы
В приемнике должен быть индикатор состояния работы. Состояние визуальной сигнализации должно быть различным в зависимости от того, находится приемник в покое или принимает сообщение.
4.3 Климатические условия
4.3.1 Диапазон температур окружающей среды
Диапазон температур окружающей среды приведен в таблице 2.
Испытание на влияние температуры окружающей среды на приемник должно быть проведено в соответствии с 5.3.
Таблица 2 — Диапазон температур окружающей среды
|
Вид диапазона температур |
Значение, °С |
|
Предельный диапазон работы |
От минус 20 до плюс 55 |
|
Предельный диапазон хранения и транспортирования Примечания 1 Для специального применения могут быть использов по согласованию между изготовителем и потребителем. 2 Хранение и транспортирование приемника при крайн температур допускается осуществлять в течение не боле |
От минус 25 до плюс 70 аны другие значения температур их значениях указанного диапазона е 6 ч. |
Значения температур окружающей среды для рабочих условий применения, предельных условий транспортирования и хранения должны быть установлены в нормативных документах на приемники конкретного типа государства, упомянутого в предисловии, как проголосовавшего за принятие настоящего стандарта.
4.3.2 Относительная влажность воздуха
Приемник должен соответствовать требованиям по относительной влажности воздуха, установленным в таблице 3.
Испытание на совместное влияние температуры окружающей среды и относительной влажности воздуха должно быть проведено в соответствии с 5.3.3.
Таблица 3 — Относительная влажность воздуха
|
Относительная влажность воздуха |
Значение,% |
|
Среднегодовая |
Менее 75 |
|
За 30 сут, распределенных естественным |
95 |
|
образом в течение года |
|
|
Изредка (случайно) в другие дни |
85 |

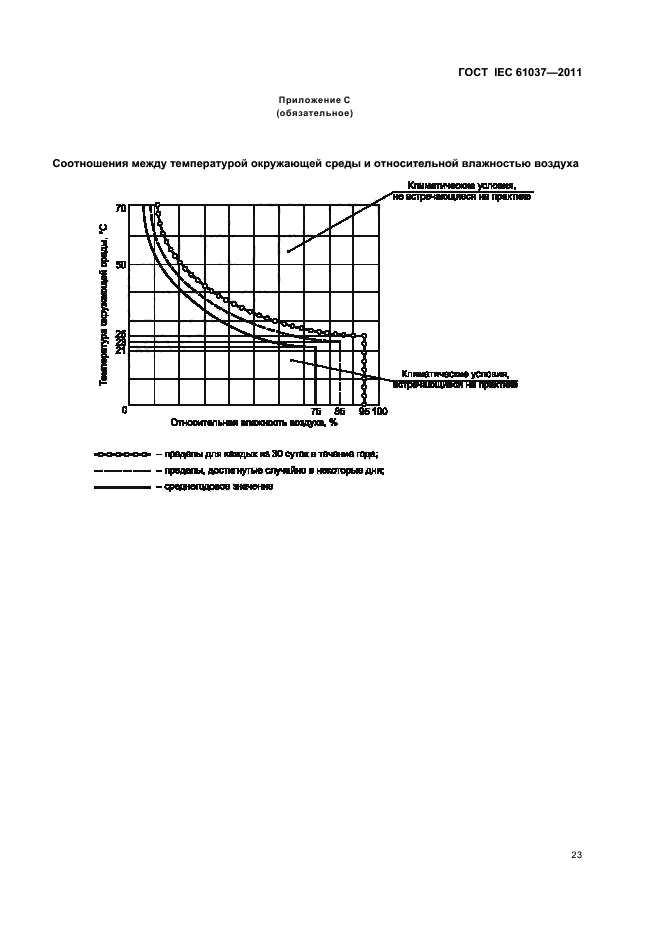

Предельные значения относительной влажности воздуха в зависимости от температуры окружающего воздуха приведены в приложении С.
4.4 Электрические требования
4.4.1 Потребляемая мощность
Активная и полная мощности, потребляемые приемником при нормальных условиях, должны быть меньше или равны 2 Вт, 5 В А (индуктивная) или 15 В А (емкостная).
Указанные значения могут быть превышены на короткое время при изменении состояния выходного элемента. Они могут быть кратно увеличены пропорционально количеству переключателей в выходном элементе приемника.

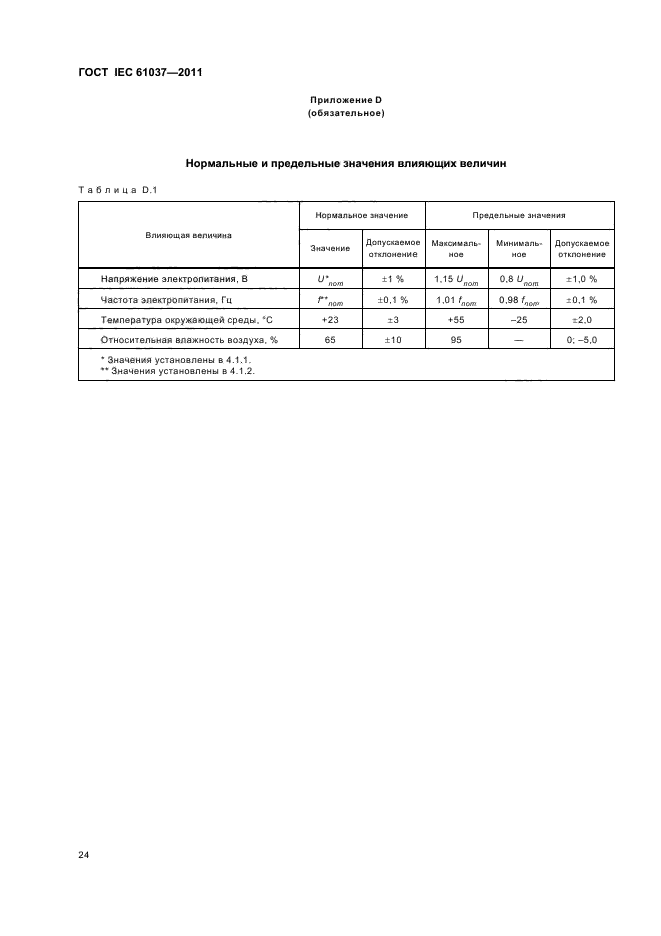

Значения влияющих величин при нормальных условиях применения приведены в приложении D.
Испытание — по 5.4.1.
4.4.2 Диапазоны напряжения электропитания

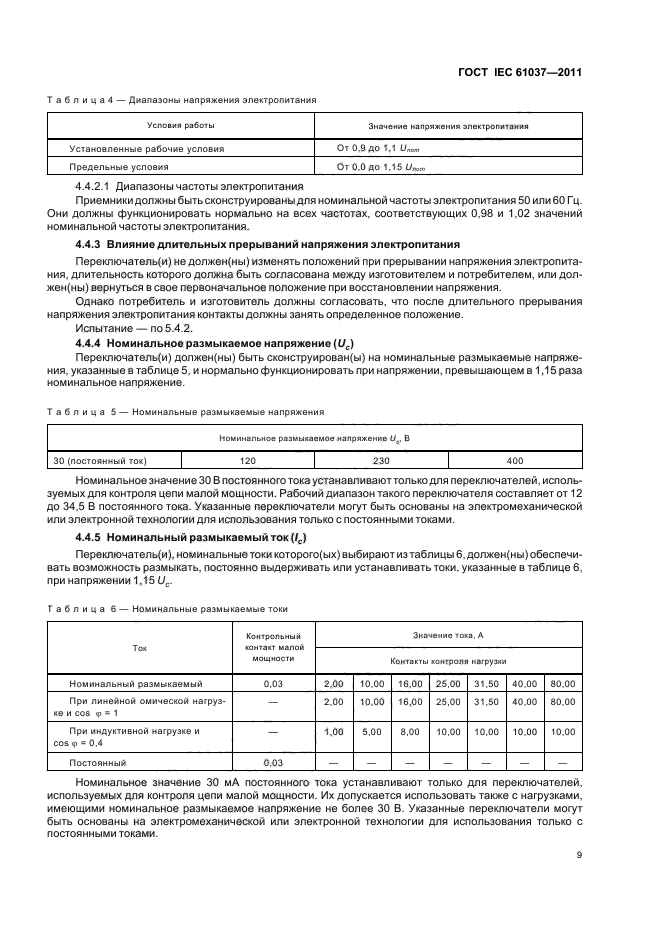

Диапазоны напряжения электропитания приведены в таблице 4. Таблица 4 — Диапазоны напряжения электропитания
Условие работы
Значение напряжения электропитания
|
Установленные рабочие условия |
От 0,9 до 1,1 Unom |
|
Предельные условия |
ОТ 0,0 ДО 1,15 Unom |
4.4.2.1 Диапазоны частоты электропитания
Приемники должны быть сконструированы для номинальной частоты электропитания 50 или 60 Гц. Они должны функционировать нормально на всех частотах, соответствующих 0,98 и 1,02 значений номинальной частоты электропитания.
4.4.3 Влияние длительных прерываний напряжения электропитания
Переключ
