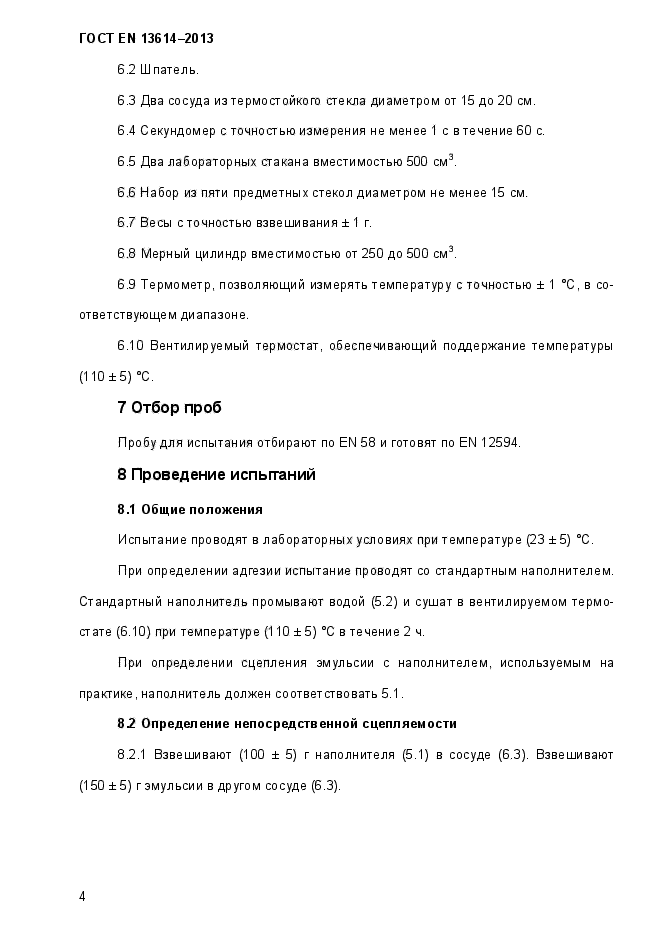

6.2 Шпатель.

6.3 Два сосуда из термостойкого стекла диаметром от 15 до 20 см.

6.4 Секундомер с точностью измерения не менее 1 с в течение 60 с.

6.5 Два лабораторных стакана вместимостью 500 см³.

6.6 Набор из пяти предметных стекол диаметром не менее 15 см.

6.7 Весы с точностью взвешивания ± 1 г.

6.8 Мерный цилиндр вместимостью от 250 до 500 см³.

6.9 Термометр, позволяющий измерять температуру с точностью ±1 °С, в соответствующем диапазоне.

6.10 Вентилируемый термостат, обеспечивающий поддержание температуры (110 ±5) °С.

7 Отбор проб

Пробу для испытания отбирают по EN 58 и готовят по EN 12594.

8 Проведение испытаний

8.1 Общие положения

Испытание проводят в лабораторных условиях при температуре (23 ± 5) °С.

При определении адгезии испытание проводят со стандартным наполнителем. Стандартный наполнитель промывают водой (5.2) и сушат в вентилируемом термостате (6.10) при температуре (110 ± 5) °С в течение 2 ч.

При определении сцепления эмульсии с наполнителем, используемым на практике, наполнитель должен соответствовать 5.1.

82 Определение непосредственной сцепляем ости

8.2.1 Взвешивают (100 ± 5) г наполнителя (5.1) в сосуде (6.3). Взвешивают (150 ±5) г эмульсии в другом сосуде (6.3).

TOCTEN 13614-2013

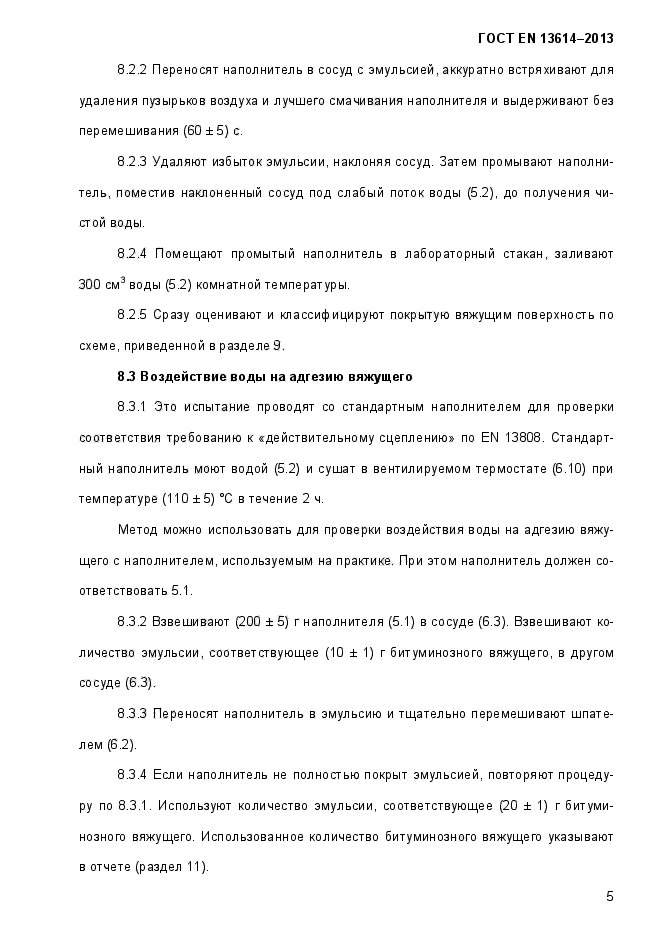

8.2.2 Переносят наполнитель в сосуд с эмульсией, аккуратно встряхивают для удаления пузырьков воздуха и лучшего смачивания наполнителя и выдерживают без перемешивания (60 ± 5) с.

8.2.3 Удаляют избыток эмульсии, наклоняя сосуд. Затем промывают наполнитель, поместив наклоненный сосуд под слабый поток воды (5.2), до получения чистой воды.

8.2.4 Помещают промытый наполнитель в лабораторный стакан, заливают 300 см³ воды (5.2) комнатной температуры.

8.2.5 Сразу оценивают и классифицируют покрытую вяжущим поверхность по схеме, приведенной в разделе 9.

83 Воздействие воды на адгезию вяжущего

8.3.1 Это испытание проводят со стандартным наполнителем для проверки соответствия требованию к «действительному сцеплению» по EN 13808. Стандартный наполнитель моют водой (5.2) и сушат в вентилируемом термостате (6.10) при температуре (110 ± 5) °С в течение 2 ч.

Метод можно использовать для проверки воздействия воды на адгезию вяжущего с наполнителем, используемым на практике. При этом наполнитель должен соответствовать 5.1.

8.3.2 Взвешивают (200 ±5) г наполнителя (5.1) в сосуде (6.3). Взвешивают количество эмульсии, соответствующее (10 ± 1) г битуминозного вяжущего, в другом сосуде (6.3).

8.3.3 Переносят наполнитель в эмульсию и тщательно перемешивают шпателем (6.2).

8.3.4 Если наполнитель не полностью покрыт эмульсией, повторяют процедуру по 8.3.1. Используют количество эмульсии, соответствующее (20 ± 1) г битуминозного вяжущего. Использованное количество битуминозного вяжущего указывают в отчете (раздел 11).

TOCTEN 13614-2013

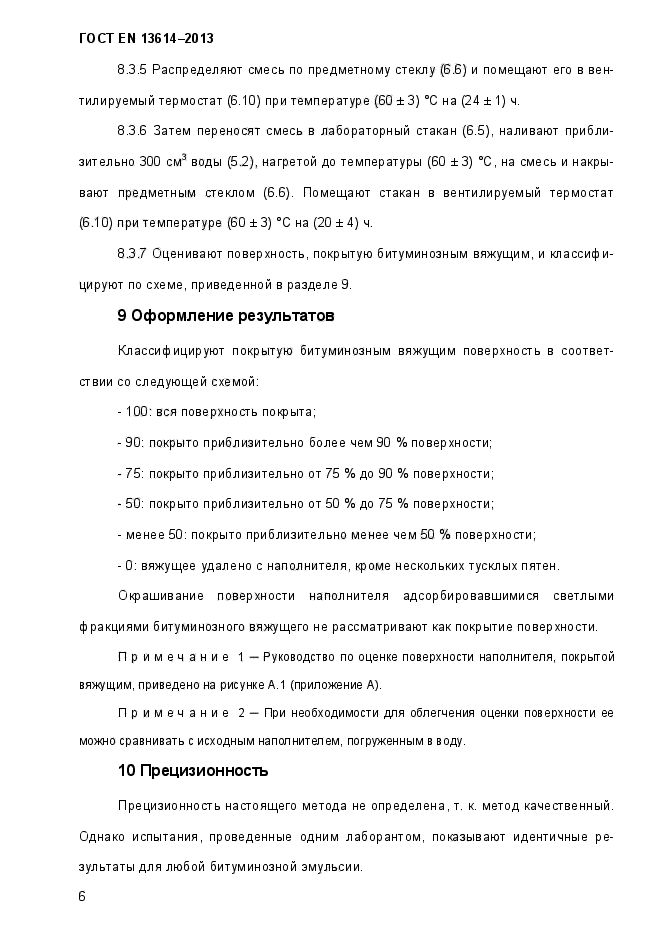

8.3.5 Распределяют смесь по предметному стеклу (6.6) и помещают его в вентилируемый термостат (6.10) при температуре (60 ±3) °С на (24 ± 1) ч.

8.3.6 Затем переносят смесь в лабораторный стакан (6.5), наливают приблизительно 300 см³ воды (5.2), нагретой до температуры (60 ±3) °С, на смесь и накрывают предметным стеклом (6.6). Помещают стакан в вентилируемый термостат (6.10) при температуре (60 ±3) °С на (20 ±4) ч.

8.3.7 Оценивают поверхность, покрытую битуминозным вяжущим, и классифицируют по схеме, приведенной в разделе 9.

9 Оформление результатов

Классифицируют покрытую битуминозным вяжущим поверхность в соответствии со следующей схемой:

-100: вся поверхность покрыта:

— 90: покрыто приблизительно более чем 90 % поверхности;

— 75: покрыто приблизительно от 75 % до 90 % поверхности;

— 50: покрыто приблизительно от 50 % до 75 % поверхности;

— менее 50: покрыто приблизительно менее чем 50 % поверхности;

— 0: вяжущее удалено с наполнителя, кроме нескольких тусклых пятен.

Окрашивание поверхности наполнителя адсорбировавшимися светлыми

фракциями битуминозного вяжущего не рассматривают как покрытие поверхности.

Примечание 1— Руководство по оценке поверхности наполнителя, покрытой вяжущим, приведено на рисунке А. 1 (приложение А).

Примечание 2 — При необходимости для облегчения оценки поверхности ее можно сравнивать с исходным наполнителем, погруженным в воду.

10 Прецизионность

Прецизионность настоящего метода не определена, т. к. метод качественный. Однако испытания, проведенные одним лаборантом, показывают идентичные результаты для любой битуминозной эмульсии.

rOCTEN 13614-2013

11 Отчет

Отчет должен содержать:

a) обозначение настоящего стандарта;

b) тип и полную идентиф икацию испытуемой битуминозной эмульсии;

c) тип и полную идентификацию наполнителя (стандартный или другой) и его фракции (6/10 мм или 8/11 мм);

d) использованный метод: непосредственная адгезия или воздействие воды на адгезию вяжущего;

e) результат испытания (раздел 9);

f) при определении непосредственной адгезии — массу использованного битуминозного вяжущего;

д) любое отклонение от установленной методики;

h) дату проведения испытания.

TOCTEN 13614-2013

Приложение A (справочное)

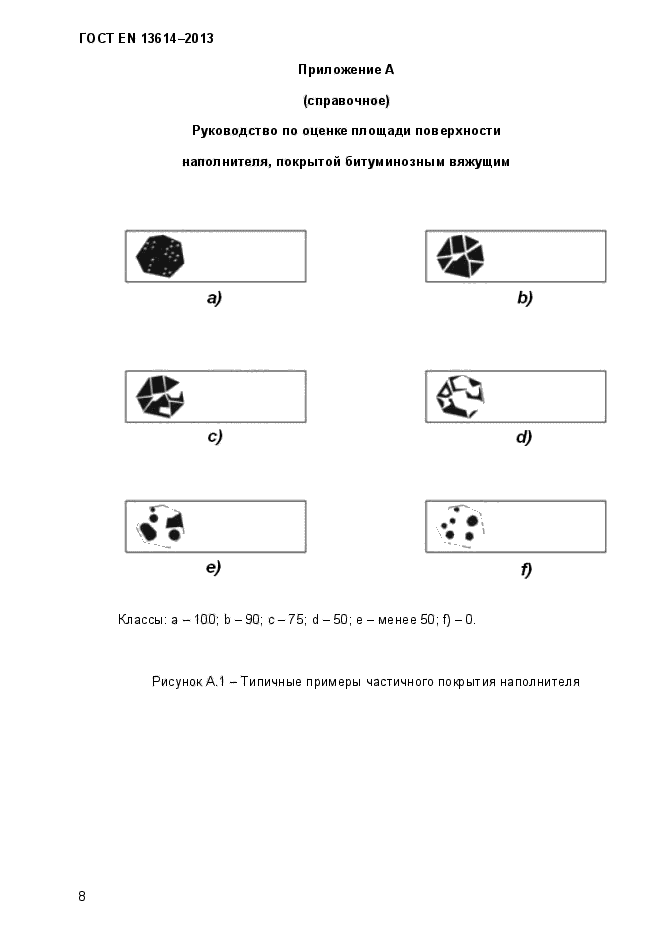

Руководство по оценке площади поверхности наполнителя, покрытой битуминозным вяжущим

Ь)

а)

С)

% i

•• ^ф\

^е)

Классы: а — 100; b — 90; с — 75; d — 50; е — менее 50; f) — 0.

Рисунок А.1 — Типичные примеры частичного покрытия наполнителя

TOCTEN 13614-2013

Библиография

Bitumen and bituminous binders — Terminology

[1] EN 12597

[2] EN 13043

Aggregates for bituminous mixtures and surface treatments of

roads, airfields and other trafficked areas

ГОСТЕЫ 13614-2013

Приложение Д.A (справочное)

Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам

Таблица ДА1

Обозначение и наименование ссылочного стандарта	Степень со- Обозначение и наименование ответствия межгосударственного стандарта
EN 58:2004 Битум и битуминозные вяжущие. Отбор проб битуминозных вяжущих	*
EN 12594:2007 Битум и битуминозные вяжущие. Подготовка образцов для испытаний	*
EN 13808:2005 Битум и битуминозные вяжущие. Руководство по определению технических характеристик катионактивных битуминозных эмульсий	*
EN I SO 3696:1995 Вода для л а-бораторного анализа. Технические условия и методы испытаний	*
‘Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного стандарта. Перевод данного стандарта находится в Федеральном информационном ф онде технических регламентов и стандартов.

ГОСТЕЙ 13614-2013

УДК 665.6.033:006.354 МКС 75.140 Б49 IDT

Ключевые слова: битумы, битуминозные вяжущие, адгезия, битуминозные эмульсии, метод погружения в воду

Первый заместитель директора ФГУГиВНИЦСМВ»

Е.И. Выбойченко Р.С. Хартюнова

Начальник отдела 140

fOCTEN 13614-2013

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 «Продукция нефтехимического комплекса», Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ» (ФГУП «ВНИЦСМВ») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и се рти ф ика ци и (пр ото ко л № 56-П от 19 мая 2013 г.)

За принятие проголосовали:

Краткое наименование страны по МК(ИСО 3166) 004-97	Код страны по МК(ИСО 3166)004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики
		Армения
Беларусь	BY	Госстандарт Республики Бе
		ларусь
Казахстан	KZ	Госстандарт Республики Ка
		захстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Росстанда рт
Та джи кистан	TJ	Та джи кстандарт
Узбекистан	UZ	Узстандарт

rOCTEN 13614-2013

4 Настоящий стандарт идентичен европейскому региональному стандарту EN 13614:2011 Bitumen and bituminous binders — Determination of adhesivity of bituminous emulsions by water immersion test (Битум и битуминозные вяжущие. Определение адгезии битуминозных эмульсий методом погружения в воду).

Европейский региональный стандарт разработан техническим комитетом СЕЫЯС 336 «Битуминозные вяжущие» Европейского комитета по стандартизации (CEN), секретариат которого ведет AFNOR.

Перевод с английского языка (еп).

Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).

Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, европейские региональные стандарты, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.

Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном приложении ДА.

Степень соответствия — идентичная (IDT)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2013 г. № 491-ст межгосударственный стандарт ГОСТ EN 13614— 2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.

6 ВВЕДЕН ВПЕРВЫЕ

ГОСТЕЫ 13614-2013

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «•Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТЕЙ 13614-2013

Содержание

1 Область применения…………………………………………………………………

2 Нормативные ссылки…………………………………………………………………

3 Термины и определения………………………………………………………………

4 Сущность метода………………………………………………………………………..

5 Реактивы и материалы………………………………………………………………

6 Аппаратура………………………………………………………………………………

7 Отбор проб………………………………………………………………………………

8 Проведение испытаний………………………………………………………………

9 Оформление результатов……………………………………………………………

10 Прецизионность………………………………………………………………………

11 Отчет……………………………………………………………………………………

Приложение А (справочное) Руководство по оценке площади поверхности

наполнителя, покрытой битуминозным вяжущим………………

Библиография……………………………………………………………………………

Приложение Д.А(справочное) Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам………………………………………………………………………

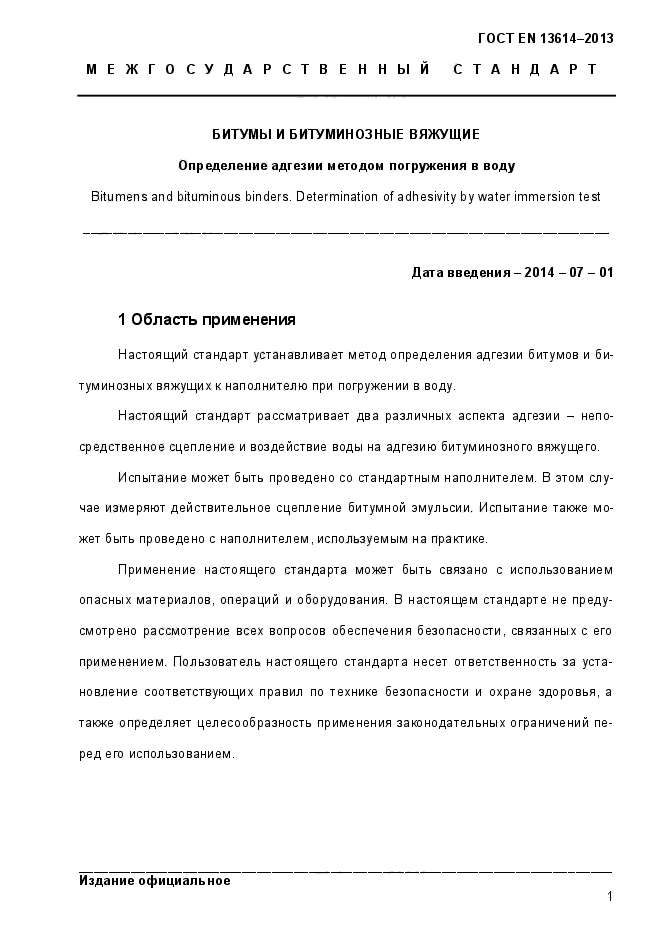

TOCTEN 13614-2013 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ Определение адгезии методом погружения в воду

Bitumens and bituminous binders. Determination of adhesivity by water immersion test

Дата введения — 2014 — 07 — 01

1 Область применения

Настоящий стандарт устанавливает метод определения адгезии битумов и битуминозных вяжущих к наполнителю при погружении в воду.

Настоящий стандарт рассматривает два различных аспекта адгезии — непосредственное сцепление и воздействие воды на адгезию битуминозного вяжущего.

Испытание может быть проведено со стандартным наполнителем. В этом случае измеряют действительное сцепление битумной эмульсии. Испытание также может быть проведено с наполнителем, используемым на практике.

Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.

Издание официальное

TOCTEN 13614-2013

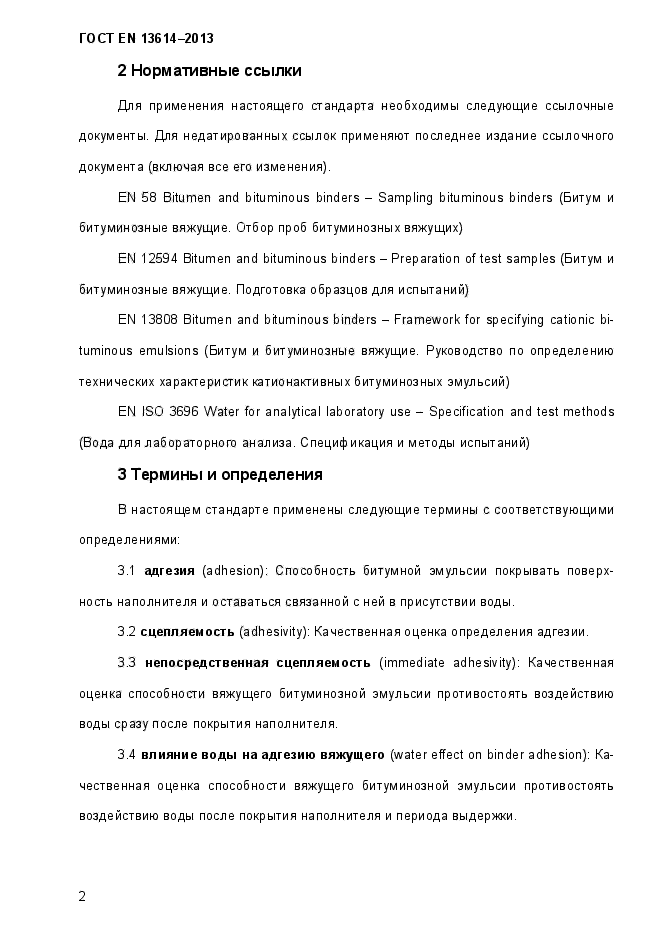

2 Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).

EN 58 Bitumen and bituminous binders — Sampling bituminous binders (Битум и битуминозные вяжущие. Отбор проб битуминозных вяжущих)

EN 12594 Bitumen and bituminous binders — Preparation of test samples (Битум и битуминозные вяжущие. Подготовка образцов для испытаний)

EN 13808 Bitumen and bituminous binders — Framework for specifying cationic bituminous emulsions (Битум и битуминозные вяжущие. Руководство по определению технических характеристик катионактивных битуминозных эмульсий)

EN ISO 3696 Water for analytical laboratory use — Specification and test methods (Вода для лабораторного анализа. Специф икация и методы испытаний)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 адгезия (adhesion): Способность битумной эмульсии покрывать поверхность наполнителя и оставаться связанной с ней в присутствии воды.

3.2 сцепляемость (adhesivity): Качественная оценка определения адгезии.

3.3 непосредственная сцепляемость (immediate adhesivity): Качественная оценка способности вяжущего битуминозной эмульсии противостоять воздействию воды сразу после покрытия наполнителя.

3.4 влияние воды на адгезию вяжущего (water effect on binder adhesion): Качественная оценка способности вяжущего битуминозной эмульсии противостоять воздействию воды после покрытия наполнителя и периода выдержки.

rOCTEN 13614-2013

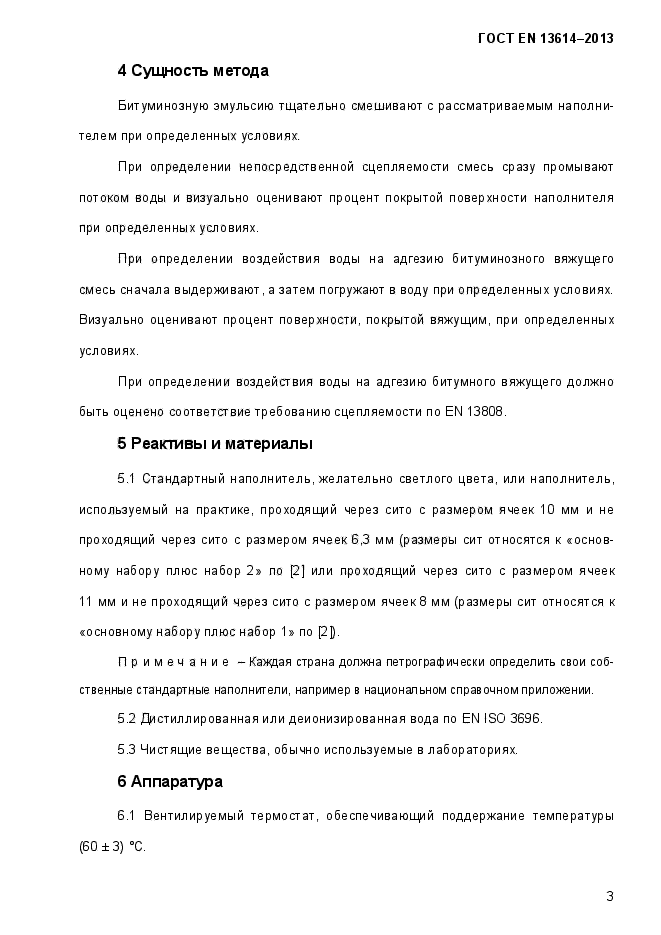

4 Сущность метода

Битуминозную эмульсию тщательно смешивают с рассматриваемым наполнителем при определенных условиях.

При определении непосредственной сцепляемости смесь сразу промывают потоком воды и визуально оценивают процент покрытой поверхности наполнителя при определенных условиях.

При определении воздействия воды на адгезию битуминозного вяжущего смесь сначала выдерживают, а затем погружают в воду при определенных условиях. Визуально оценивают процент поверхности, покрытой вяжущим, при определенных условиях.

При определении воздействия воды на адгезию битумного вяжущего должно быть оценено соответствие требованию сцепляемости по EN 13808.

5 Реактивы и материалы

5.1 Стандартный наполнитель, желательно светлого цвета, или наполнитель, используемый на практике, проходящий через сито с размером ячеек 10 мм и не проходящий через сито с размером ячеек 6,3 мм (размеры сит относятся к «основному набору плюс набор 2» по [2] или проходящий через сито с размером ячеек 11 мм и не проходящий через сито с размером ячеек8 мм (размеры сит относятся к «основному набору плюс набор 1» по [2]).

Примечание — Каждая страна должна петрографически определить свои собственные стандартные наполнители, например в национальном справ очном приложении.

5.2 Дистиллированная или деионизированная вода по EN ISO 3696.

5.3 Чистящие вещества, обычно используемые в лабораториях.

6 Аппаратура

6.1 Вентилируемый термостат, обеспечивающий поддержание температуры (60 ±3) °С.
