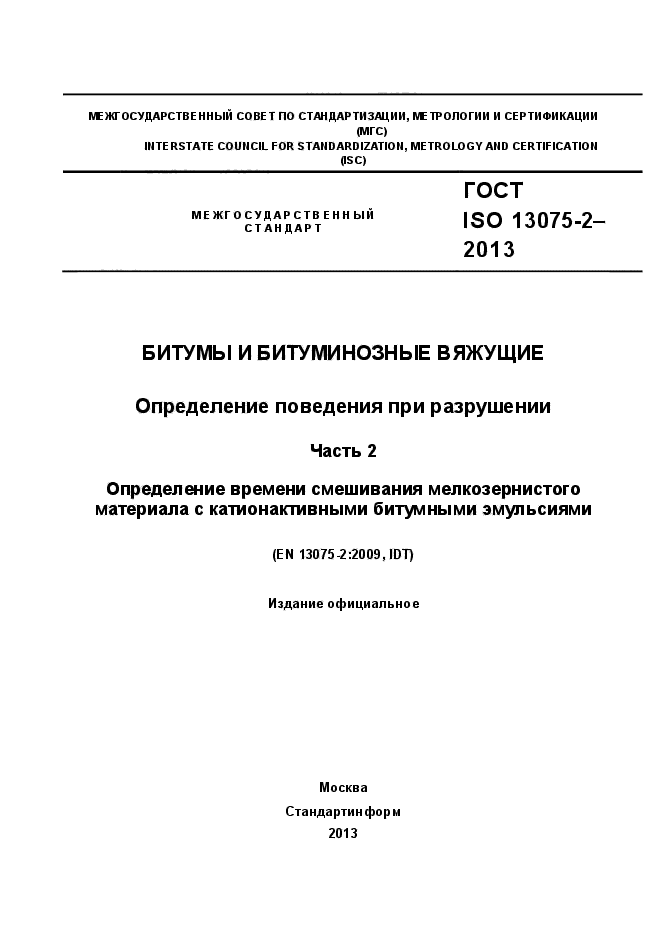

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

IN ТЕ RSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

МЕЖГОСУДАРСТВ EHH ЫЙ СТАНДАРТ

ГОСТ

ISO 13075-2-2013

БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ

Определение поведения при разрушении

Часть 2

Определение времени смешивания мелкозернистого материала с катионактивными битумными эмульсиями

(EN 13075-2:2009, ЮТ)

Издание официальное

Москва

Стандартинформ

2013

rOCTEN 13075-2-2013

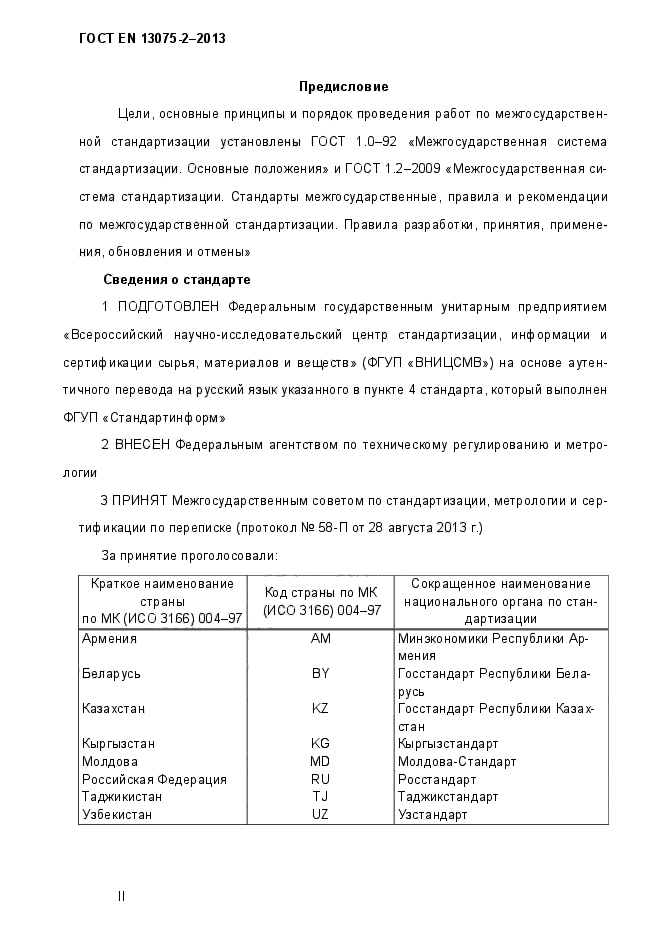

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и вещэств» (ФГУП «ВНИЦСМВ») на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП «Стандартинформ»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метро

логии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метр ол от и и сертификации по переписке (протокол № 58-П от 28 августа 2013 г.)

За принятие проголосовали:

Краткое наименование страны по МК(ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстан да рт
Молдова	MD	Молдова-Станда рт
Российская Федерация	RU	Росстандарт
Та джи кистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт

ГОСТЕЙ 13075-2-2013

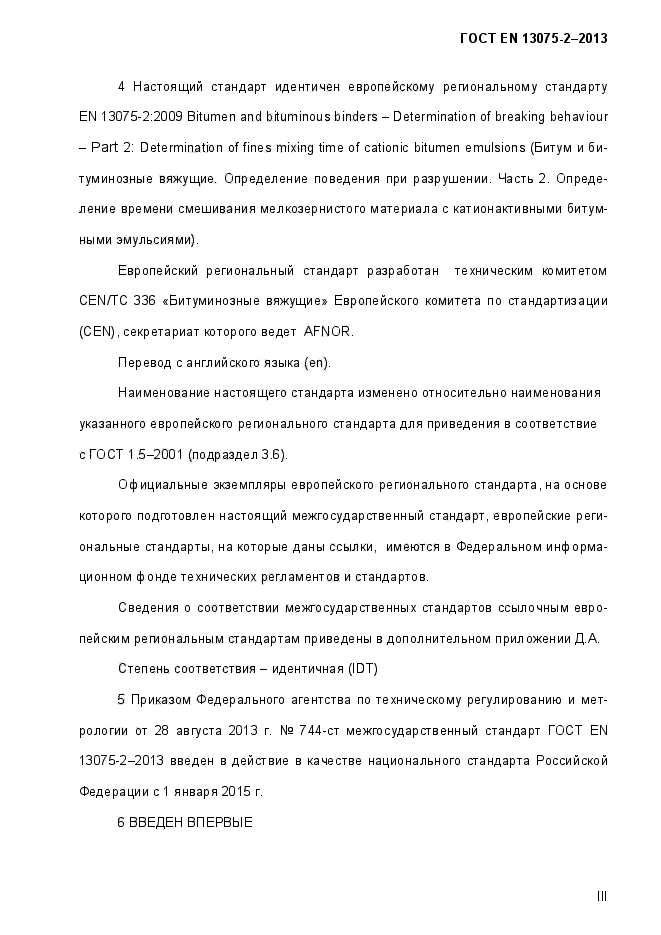

4 Настоящий стандарт идентичен европейскому ре тональном у стандарту EN 13075-2:2009 Bitumen and bituminous binders — Determination of breaking behaviour — Part 2: Determination of fines mixing time of cationic bitumen emulsions (Битум и битуминозные вяжущие. Определение поведения при разрушении. Часть 2. Определение времени смешивания мелкозернистого материала с кат ион активны ми битумными эмульсиями).

Европейский региональный стандарт разработан техническим комитетом СЕМЯС 336 «Битуминозные вяжущие» Европейского комитета по стандартизации (CEN), секретариат которого ведет AFNOR.

Перевод с английского языка (еп).

Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).

Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, европейские региональные стандарты, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.

Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном прил ожении Д.А.

Степень соответствия — идентичная (IDT)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. № 744-ст межгосударственный стандарт ГОСТ EN 13075-2-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

6 ВВЕДЕН ВПЕРВЫЕ

rOCTEN 13075-2-2013

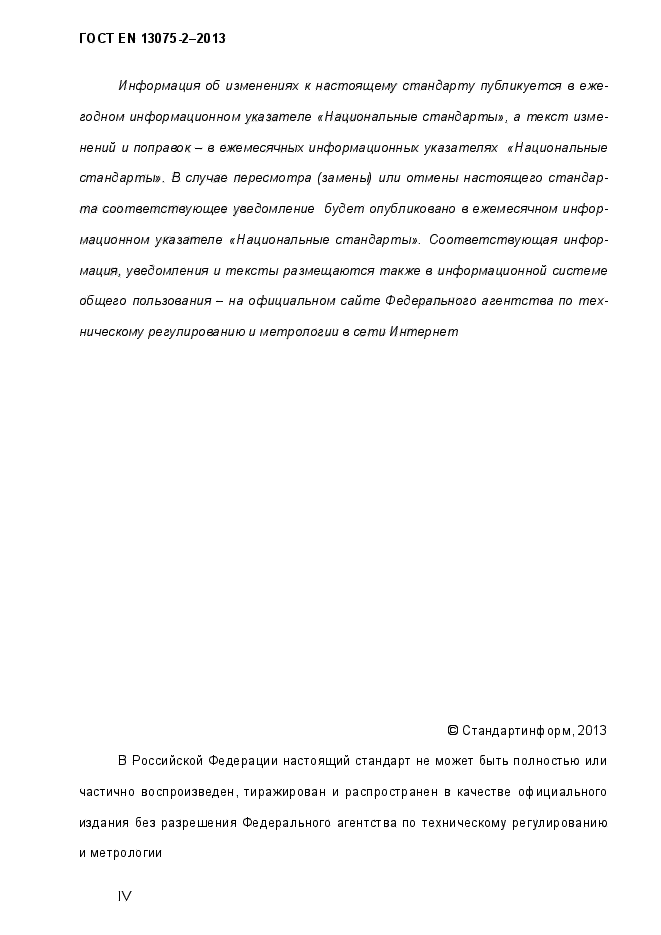

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок- в ежемесячных информационных указателях «Национальные стандарты». В случае пересмотра (заменЦ или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования -на официальном сайте Федерального агентства по техническом/ регулированию и метрологии в сети Интернет

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТЕЙ 13075-2-2013

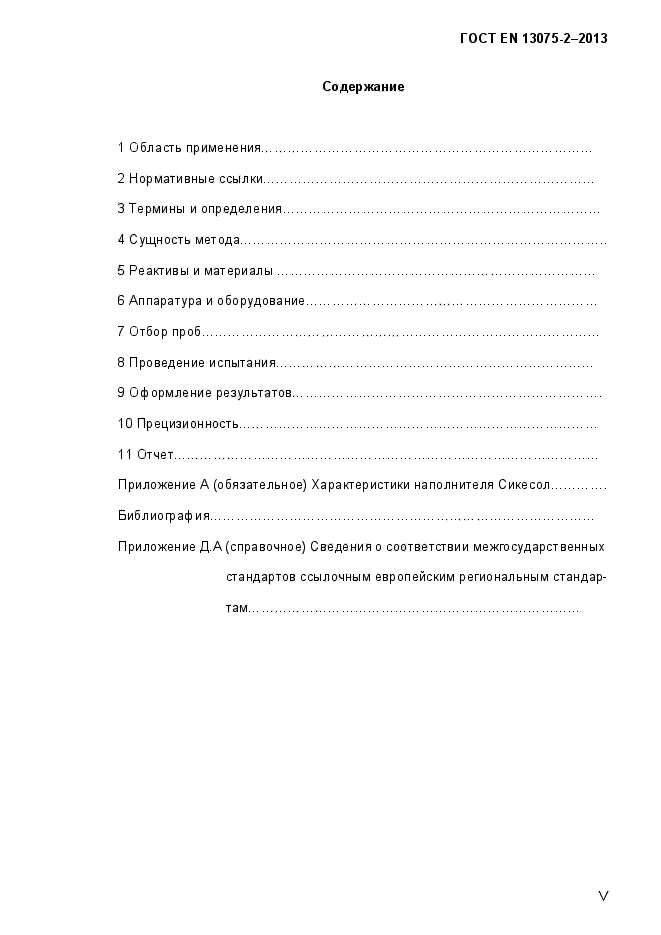

Содержание

1 Область применения…………………………………………………………………

2 Нормативные ссылки…………………………………………………………………

3 Термины и определения………………………………………………………………

4 Сущность метода………………………………………………………………………..

5 Реактивы и материалы………………………………………………………………

6 Аппаратура и оборудование…………………………………………………………

7 Отбор проб………………………………………………………………………………

8 Проведение испытания………………………………………………………………

9 Оформление результатов…………………………………………………………….

10 Прецизионность………………………………………………………………………

11 Отчет……………………………………………………………………………………

Приложение А (обязательное) Характеристики наполнителя Сикесол………….

Библиография……………………………………………………………………………

Приложение Д.А(справочное) Сведения о соответствии межгосударственных

стандартов ссылочным европейским региональным стандартам…………………………………………………………………

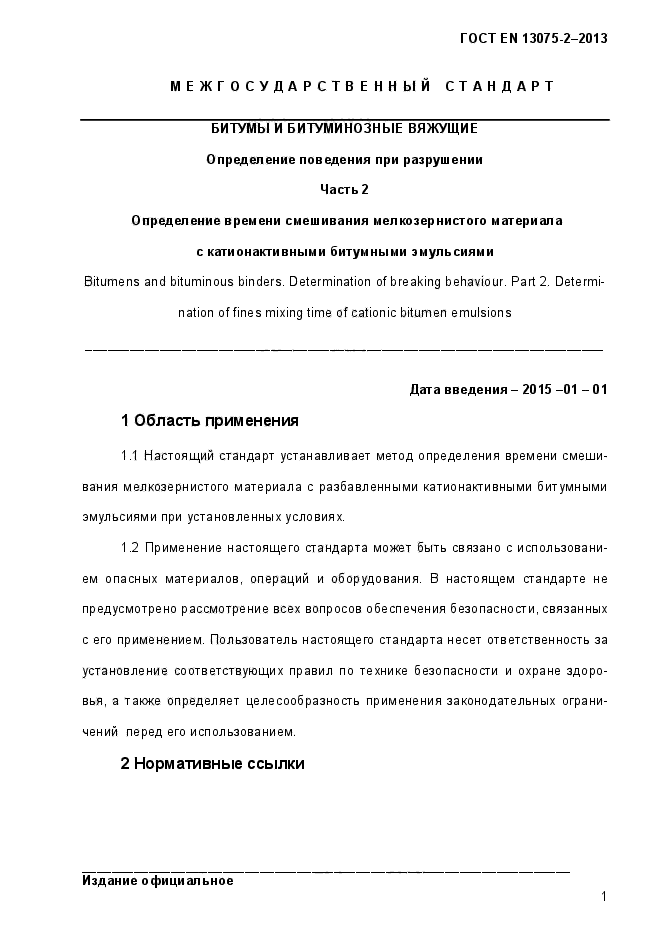

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ Определение поведения при разрушении Часть 2

Определение времени смешивания мелкозернистого материала с катионактивными битумными эмульсиями

Bitumens and bituminous binders. Determination of breaking behaviour. Part 2. Determination of fines mixing time of cationic bitumen emulsions

Дата введения — 2015 -01 — 01
1 Область применения

1.1 Настоящий стандарт устанавливает метод определения времени смешивания мелкозернистого материала с разбавленными катионактивными битумными эмульсиями при установленных условиях.

1.2 Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.

2 Нормативные ссылки
Издание официальное

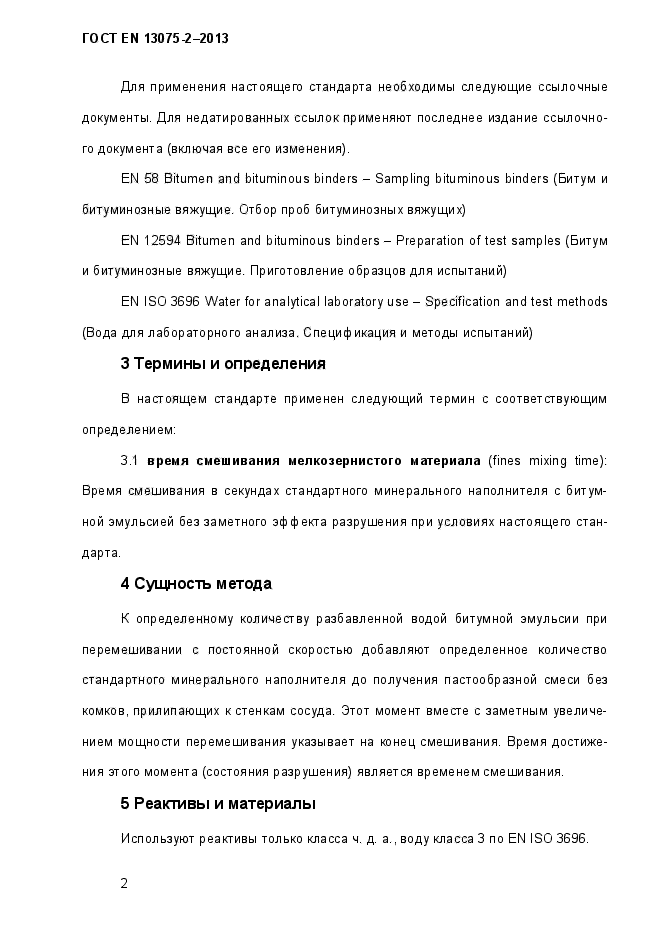

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).

EN 58 Bitumen and bituminous binders — Sampling bituminous binders (Битум и битуминозные вяжущие. Отбор проб битуминозных вяжущих)

EN 12594 Bitumen and bituminous binders — Preparation of test samples (Битум и битуминозные вяжущие. Приготовление образцов для испытаний)

EN ISO 3696 Water for analytical laboratory use — Specification and test methods (Вода для лабораторного анализа. Спецификация и методы испытаний)

3 Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1 время смешивания мелкозернистого материала (fines mixing time): Время смешивания в секундах стандартного минерального наполнителя с битумной эмульсией без заметного эффекта разрушения при условиях настоящего стандарта.

4 Сущность метода

К определенному количеству разбавленной водой битумной эмульсии при перемешивании с постоянной скоростью добавляют определенное количество стандартного минерального наполнителя до получения пастообразной смеси без комков, прилипающих к стенкам сосуда. Этот момент вместе с заметным увеличением мощности перемешивания указывает на конец смешивания. Время достижения этого момента (состояния разрушения) является временем смешивания.

5 Реактивы и материалы

Используют реактивы только класса ч. д. а., воду класса 3 no EN ISO 3696.

ГОСТЕЙ 13075-2-2013

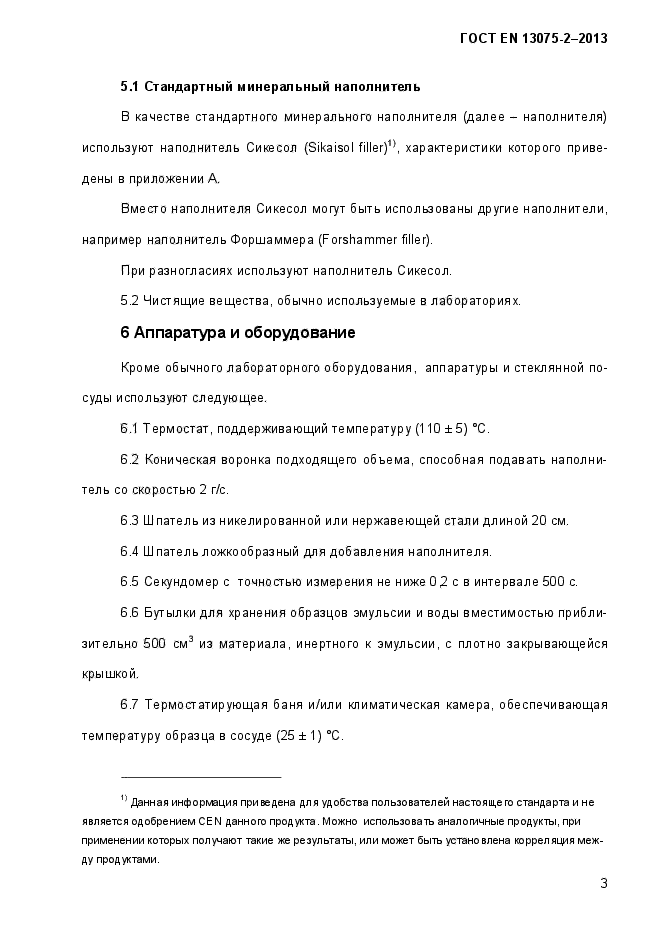

5.1 Стандартный минеральный наполнитель

В качестве стандартного минерального наполнителя (далее — наполнителя) используют наполнитель Сикесол (Sikaisol filler)^{1 *}*, характеристики которого приведены в приложении А.

Вместо наполнителя Сикесол могут быть использованы другие наполнители, например наполнитель Форшаммера (Forshammer filler).

При разногласиях используют наполнитель Сикесол.

5.2 Чистящие вещества, обычно используемые в лабораториях.

6 Аппаратура и оборудование

Кроме обычного лабораторного оборудования, аппаратуры и стеклянной посуды используют следующее.

6.1 Термостат, поддерживающий температуру (110 ±5) °С.

6.2 Коническая воронка подходящего обьема, способная подавать наполнитель со скоростью 2 г/с.

6.3 Ш патель из никелированной или нержавеющей стали длиной 20 см.

6.4 Ш патель ложкообразный для добавления наполнителя.

6.5 Секундомер с точностью измерения не ниже 02 с в интервале 500 с.

6.6 Бутылки для хранения образцов эмульсии и воды вместимостью приблизительно 500 см³ из материала, инертного к эмульсии, с плотно закрывающейся крышкой.

6.7 Термостатирующая баня и/или климатическая камера, обеспечивающая температуру образца в сосуде (25 ± 1) °С.

¹ Данная информация приведена для удобства пользователей настоящего стандарта и не

является одобрением CEN данного продукта. Можно использовать аналотчные продукты, при применении которых получают такие же результаты, или может быть установлена корреляция между продуктами.

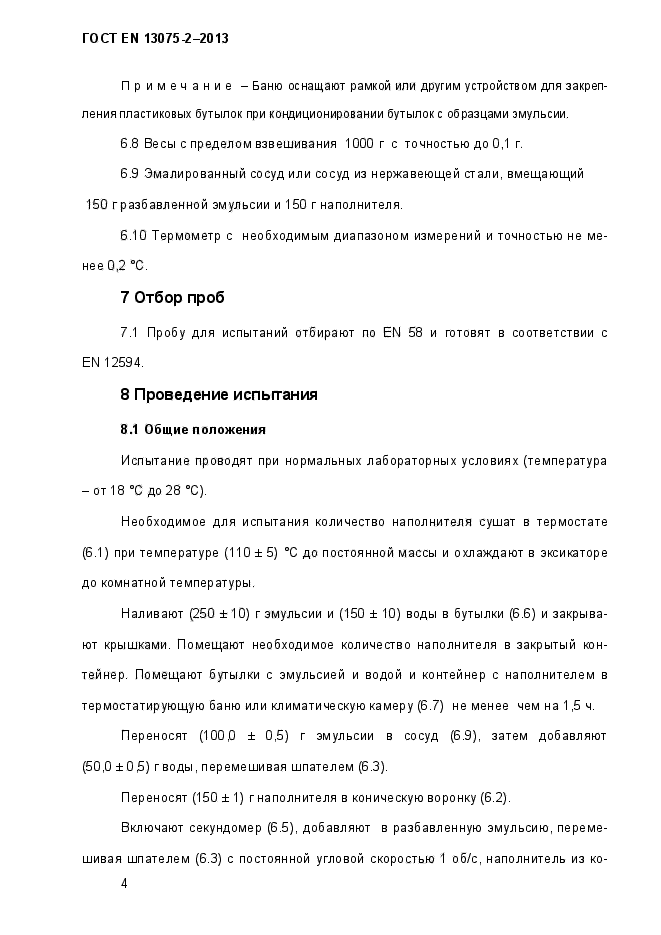

Примечание — Баню оснащают рамкой или другим устройством для закрепления пластиковых бутылок при кондиционировании бутылок с образцами эмульсии.

6.8 Весы с пределом взвешивания 1000 г с точностью до 0,1 г.

6.9 Эмалированный сосуд или сосуд из нержавеющей а ал и, вмещающий 150 г разбавленной эмульсии и 150 г наполнителя.

6.10 Термометр с необходимым диапазоном измерений и точностью не менее 0,2 °С.

7 Отбор проб

7.1 Пробу для испытаний отбирают по EN 58 и готовят в соответствии с EN 12594.

8 Проведение испытания

8.1 Общие положения

Испытание проводят при нормальных лабораторных условиях (температура -от 18 °С до 28 °С).

Необходимое для испытания количество наполнителя сушат в термостате (6.1) при температуре (110 ±5) °С до постоянной массы и охлаждают в эксикаторе до комнатной температуры.

Наливают (250 ± 10) г эмульсии и (150 ± 10) воды в бутылки (6.6) и закрывают крышками. Помещают необходимое количество наполнителя в закрытый контейнер. Помещают бутылки с эмульсией и водой и контейнер с наполнителем в термостатирующую баню или климатическую камеру (6.7) не менее чем на 1,5 ч.

Переносят (100,0 ± 0,5) г эмульсии в сосуд (6.9), затем добавляют (50,0 ±0 5) г воды, перемешивая шпателем (6.3).

Переносят (150 ± 1) г наполнителя в коническую воронку (6.2).

Включают секундомер (6.5), добавляют в разбавленную эмульсию, перемешивая шпателем (6.3) с постоянной угловой скоростью 1 об/с, наполнитель из ко-

fOCTEN 13075-2-2013

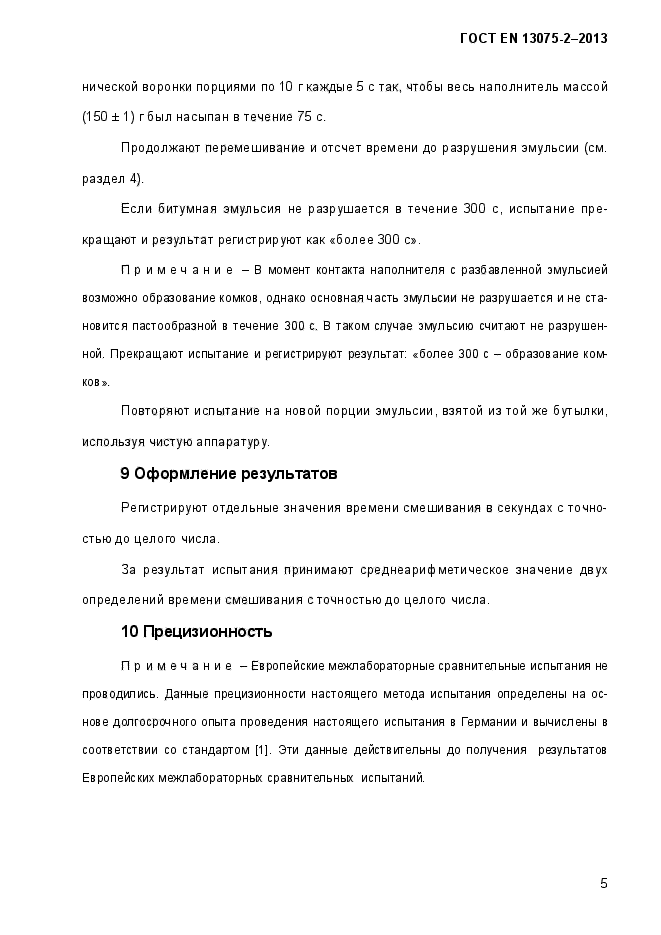

нической воронки порциями по 10 г каждые 5 с так, чтобы весь наполнитель массой (150 ± 1) г был насыпан в течение 75 с.

Продолжают перемешивание и отсчет времени до разрушения эмульсии (см. раздел 4).

Если битумная эмульсия не разрушается в течение 300 с, испытание прекращают и результат регистрируют как «более 300 с».

Примечание — В момент контакта наполнителя с разбавленной эмульсией возможно образование комков, однако основная часть эмульсии не разрушается и не становится пастообразной в течение 300 с. В таком случае эмульсию считают не разрушенной. Прекращают испытание и регистрируют результат: «более 300 с — образование комков».

Повторяют испытание на новой порции эмульсии, взятой из той же бутылки, используя чистую аппаратуру.

9 Оформление результатов

Регистрируют отдельные значения времени смешивания в секундах с точностью до целого числа.

За результат испытания принимают среднеарифметическое значение двух определений времени смешивания с точностью до целого числа.

10 Прецизионность

Примечание — Европейские межлабораторные сравнительные испытания не проводились. Данные прецизионности настоящего метода испытания определены на основе долгосрочного опыта проведения настоящего испытания в Германии и вычислены в соответствии со стандартом [1]. Эти данные действительны до получения результатов Европейских межлабораторных сравнительных испытаний.

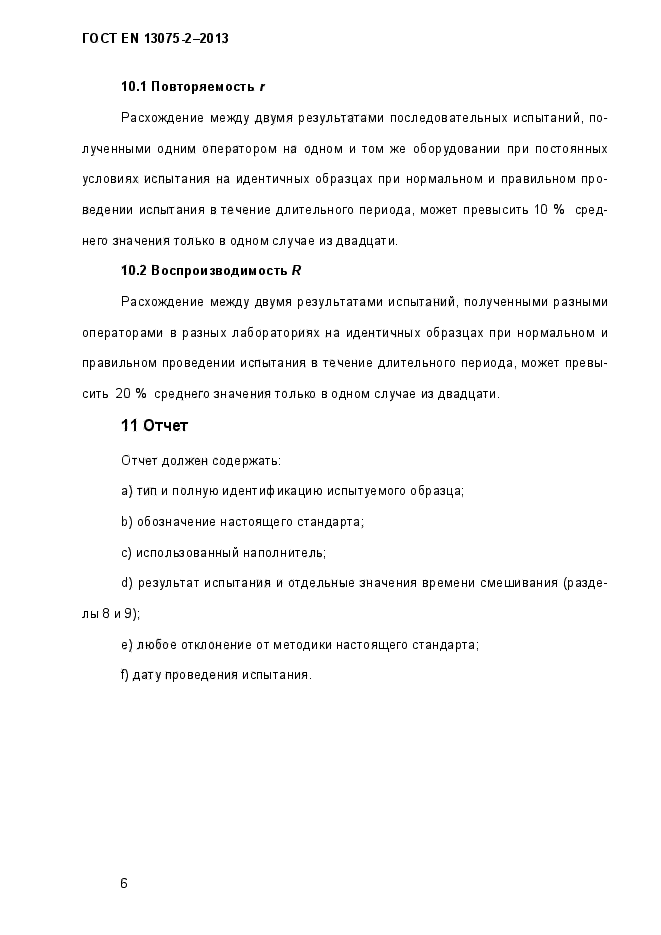

10.1 Повторяемость г

Расхождение между двумя результатами последовательных испытаний, полученными одним оператором на одном и том же оборудовании при постоянных условиях испытания на идентичных образцах при нормальном и правильном проведении испытания в течение длительного периода, может превысить 10 % среднего значения только в одном случае из двадцати.

10.2 Воспроизводимость R

Расхождение между двумя результатами испытаний, полученными разными операторами в разных лабораториях на идентичных образцах при нормальном и правильном проведении испытания в течение длительного периода, может превысить 20 % среднего значения только в одном случае из двадцати.

11 Отчет

Отчет должен содержать:

a) тип и полную идентификацию испытуемого образца;

b) обозначение настоящего стандарта;

c) использованный наполнитель;

d) результат испытания и отдельные значения времени смешивания (разделы 8 и 9);

e) любое отклонение от методики настоящего стандарта;

f) дату проведения испытания. ⁶

rOCTEN 13075-2-2013

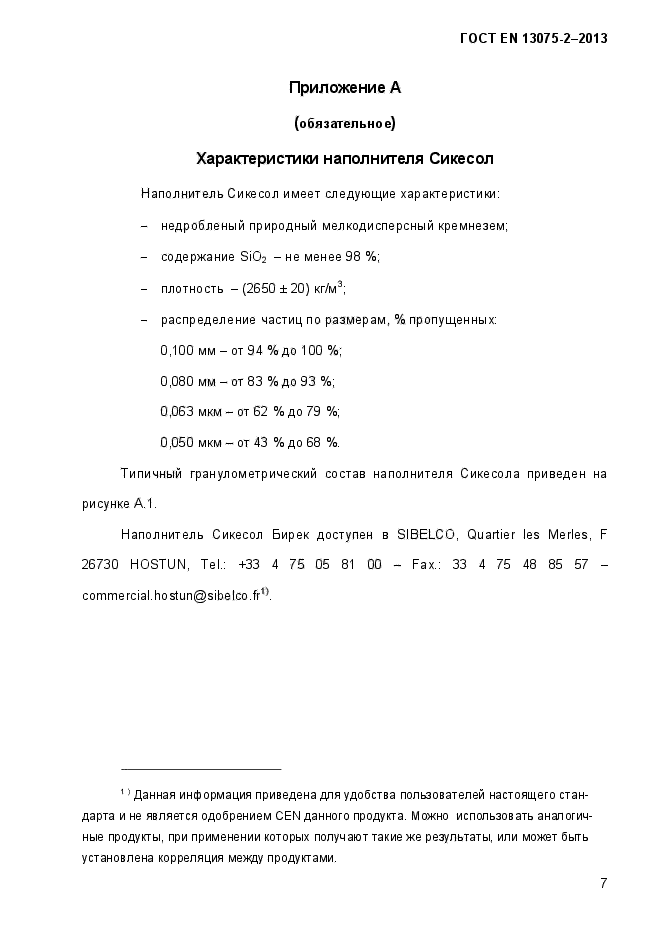

Приложение A

(обязательное)

Характеристики наполнителя Сикесол

Наполнитель Сикесол имеет следующие характеристики:

— недробленый природный мелкодисперсный кремнезем;

— содержание Si0₂ — не менее 98 %;

— плотность — (2650 ±20) кг/м³;

— распределение частиц по размерам, % пропущенных:

0,100 мм — от 94 % до 100 %;

0,080 мм — от 83 % до 93 %;

0,063 мкм — от 62 % до 79 %;

0,050 мкм — от 43 % до 68 %.

Типичный гранулометрический состав наполнителя Сикесола приведен на рисунке А.1.

Наполнитель Сикесол Бирек доступен в SIBELCO, Quartier les Merles, F 26730 HOSTUN, Tel.: +33 4 75 05 81 00 — Fax.: 33 4 75 48 85 57 -commercial, ho stun@sibe lco.fr¹*. ^{* 7}

¹ ‘Данная информация приведена для удобства пользователей настоящего стандарта и не является одобрением CEN данного продукта. Можно использовать аналогичные продукты, при применении которых получают такие же результаты, или может быть установлена корреляция мемщу продуктами.

fOCTEN 13075-2-2013

Содержание частиц, %

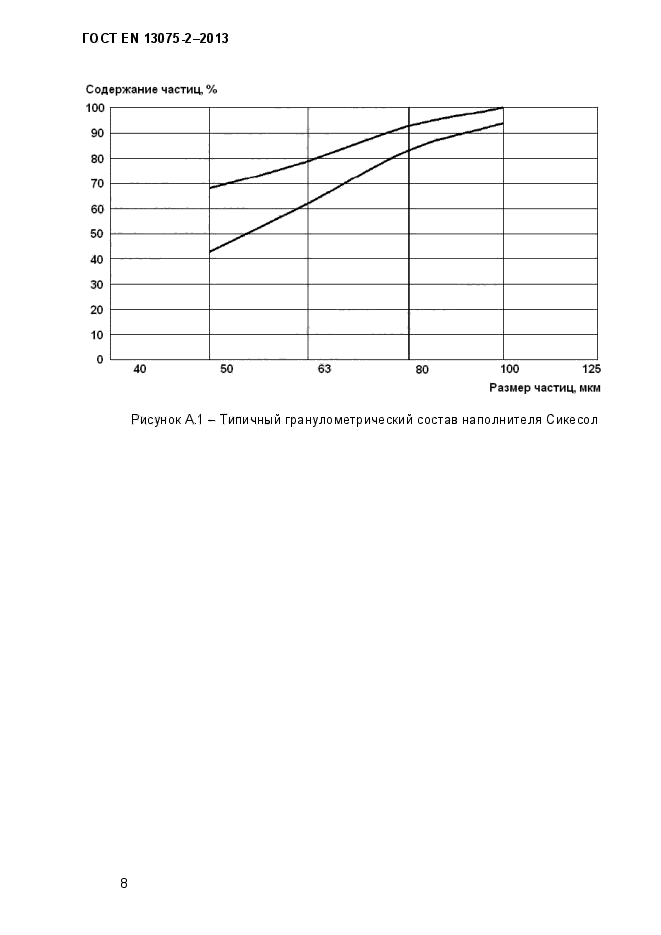

Рисунок А. 1 — Типичный гранулометрический состав наполнителя Сикесол

rOCTEN 13075-2-2013

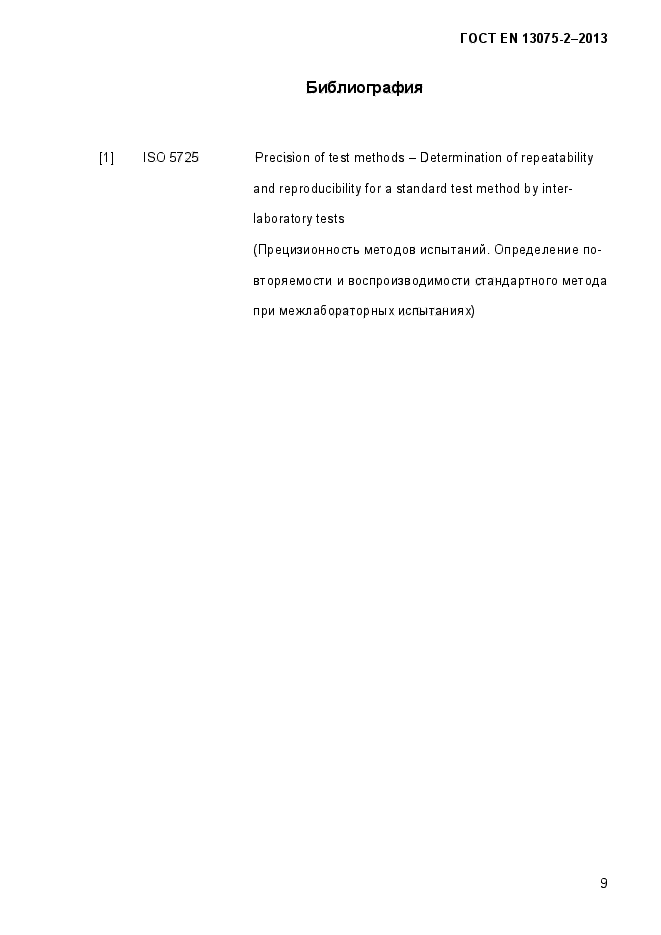

[1] ISO 5725

Библиография

Precision of test methods — Determination of repeatability and reproducibility for a standard test method by interlaboratory tests

(Прецизионность методов испытаний. Определение повторяемости и воспроизводимости стандартного метода при межлабораторных испытаниях) ⁹

rOCTEN 13075-2-2013

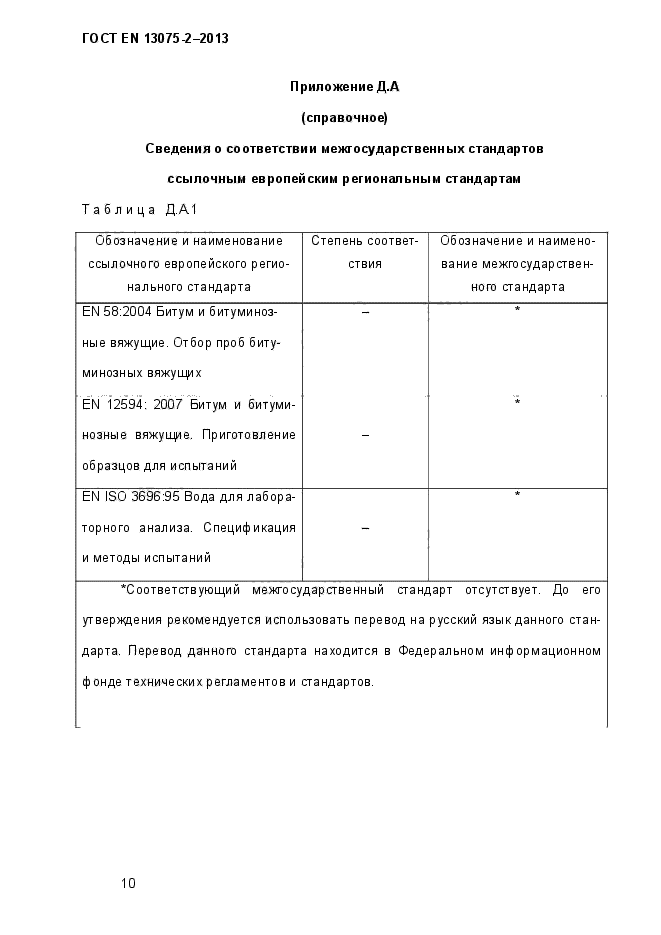

Приложение Д.А (справочное)

Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам

Таблица Д.А1

Обозначение и наименование	Степень соответ-	Обозначение и наимено-
ссылочного европейского регио-	ствия	вание межгосударствен-
нального стандарта		ного стандарта
EN 58:2004 Битум и битуминоз-	—	*
ные вяжущие. Отбор проб биту-
минозных вяжущих
EN 12594: 2007 Битум и битуми-		*
нозные вяжущие. Приготовление	—
образцов для испытаний
EN ISO 3696:95 Вода для лабора-		*
торного анализа. Спецификация	—
и методы испытаний

‘Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного стандарта. Перевод данного стандарта находится в Федеральном информационном ф онде технических регламентов и стандартов.

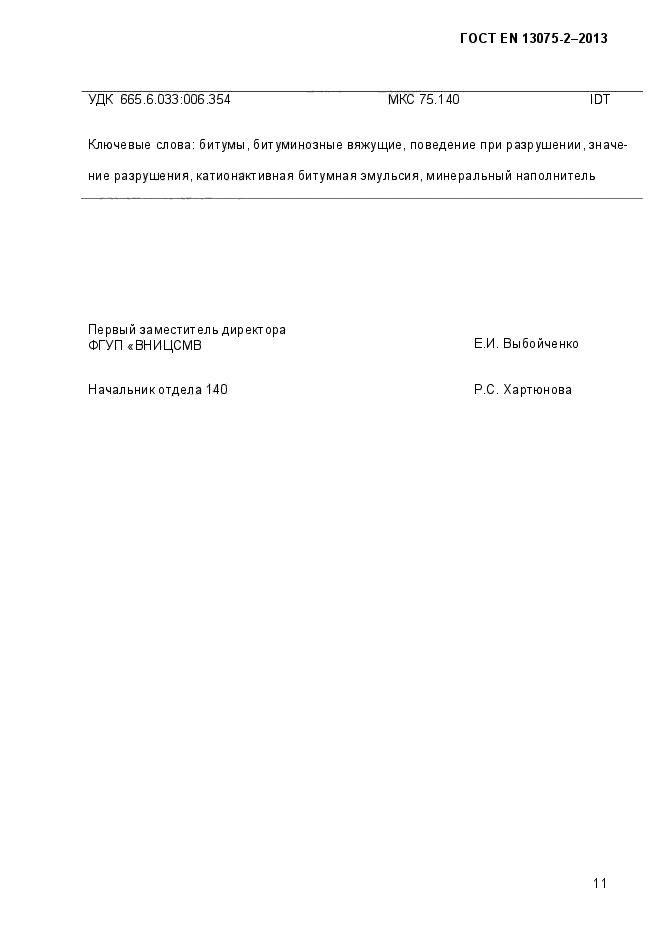

УДК 665.6.033:006.354 МКС 75.140 IDT

Ключевые слова: битумы, битуминозные вяжущие, поведение при разрушении,значение разрушения, катионактивная битумная эмульсия, минеральный наполнитель

Первый заместитель директора ФГУП «ВНИЦСМВ

Начальникотдела 140

Е.И. Выбойченко Р.С. Хартюнова
