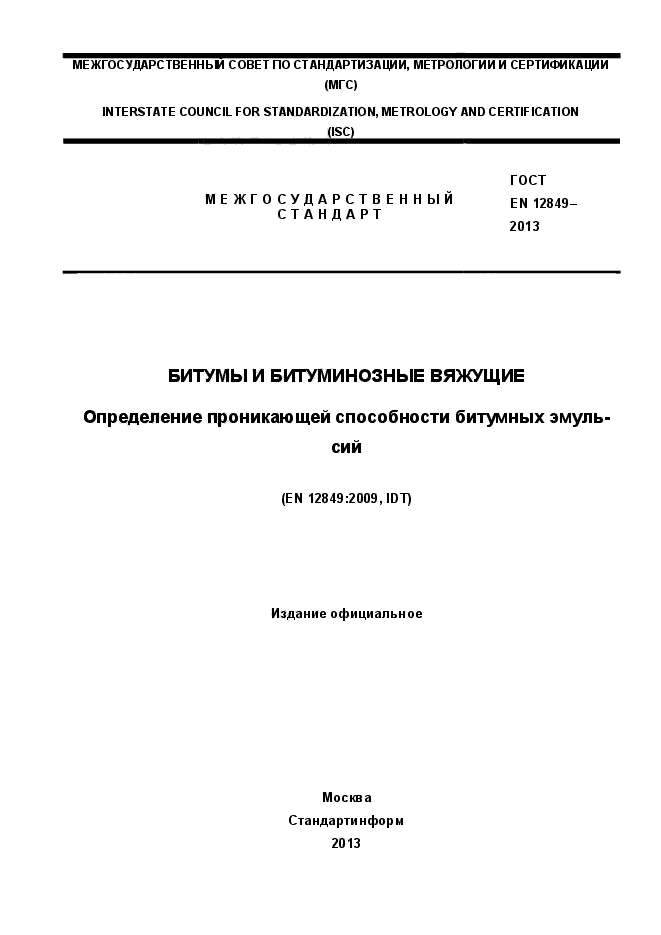

МЕЖГОСУДАРСТВЕННЬИ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION _(ISC)_
ГОСТ
МЕЖГОСУДАРСТВЕННЫЙ EN 12849-
СТАНДАРТ
2013
БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ Определение проникающей способности битумных эмульсий
(EN 12849:2009, IDT)
Издание официальное
Москва Стандарт нформ 2013
ГОСТЕЙ 12849-2013

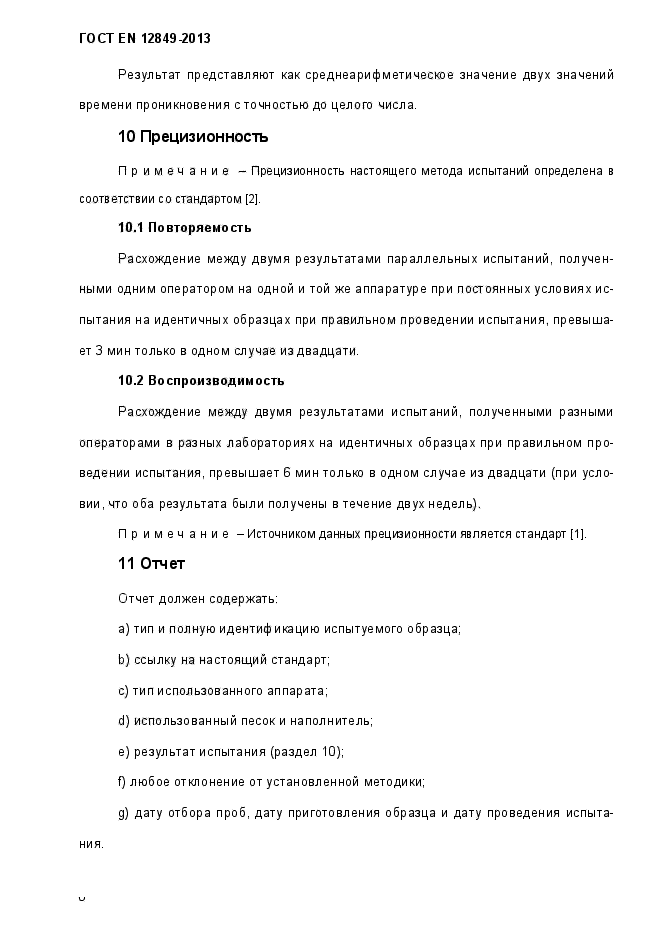

Результат представляют как среднеарифметическое значение двух значений времени проникновения с точностью до целого числа.
10 Прецизионность
Примечание — Прецизионность настоящего метода испытаний определена в соответствии со стандартом [2].
10.1 Повторяемость
Расхождение между двумя результатами параллельных испытаний, полученными одним оператором на одной и той же аппаратуре при постоянных условиях испытания на идентичных образцах при правильном проведении испытания, превышает 3 мин только в одном случае из двадцати.
10.2 Воспроизводимость
Расхождение между двумя результатами испытаний, полученными разными операторами в разных лабораториях на идентичных образцах при правильном проведении испытания, превышает 6 мин только в одном случае из двадцати (при условии, что оба результата были получены в течение двух недель).
Примечание — Источником данных прецизионности является стандарт [1].
11 Отчет
Отчет должен содержать:
a) тип и полную идентификацию испытуемого образца;
b) ссылку на настоящий стандарт;
c) тип использованного аппарата;
d) использованный песок и наполнитель;
e) результат испытания (раздел 10);
f) любое отклонение от установленной методики;
д) дату отбора проб, дату приготовления образца и дату проведения испытания.
TOCTEN 12849-2013

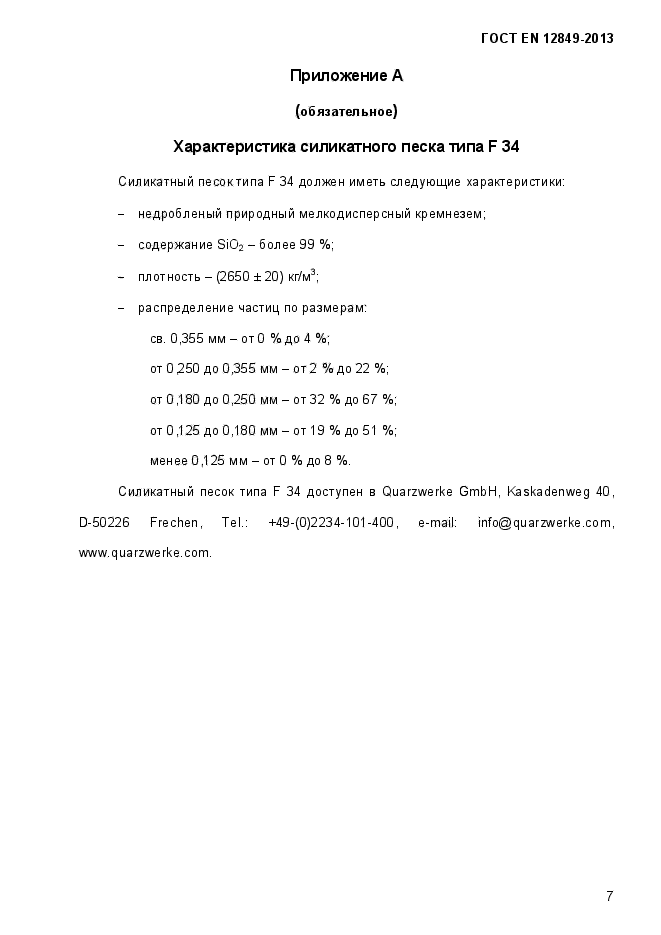

Приложение A
(обязательное)
Характеристика силикатного песка типа F 34
Силикатный песоктипа F 34 должен иметь следующие характеристики:
— недробленый природный мелкодисперсный кремнезем;
— содержание Si02 — более 99 %;
— плотность — (2650 ± 20) кг/м3;
— распределение частиц по размерам:
св. 0,355 мм — от 0 % до 4 %; от 0 250 до 0,355 мм — от 2 % до 22 %; от 0,180 до 0,250 мм — от 32 % до 67 %; от 0,125 до 0,180 мм — от 19 % до 51 %; мен ее 0,125 м м — от 0 % до 8 %.
Силикатный песок типа F 34 доступен в Quarzwerke GmbH, Kaskadenweg 40, D-50226 Frechen, Tel.: +49-(0)2234-101-400, e-mail: info@quarzwerke.com,
www. q ua rzwe rke. com.
7
ГОСТЕЙ 12849-2013
|
|
Раммр частиц, мм |

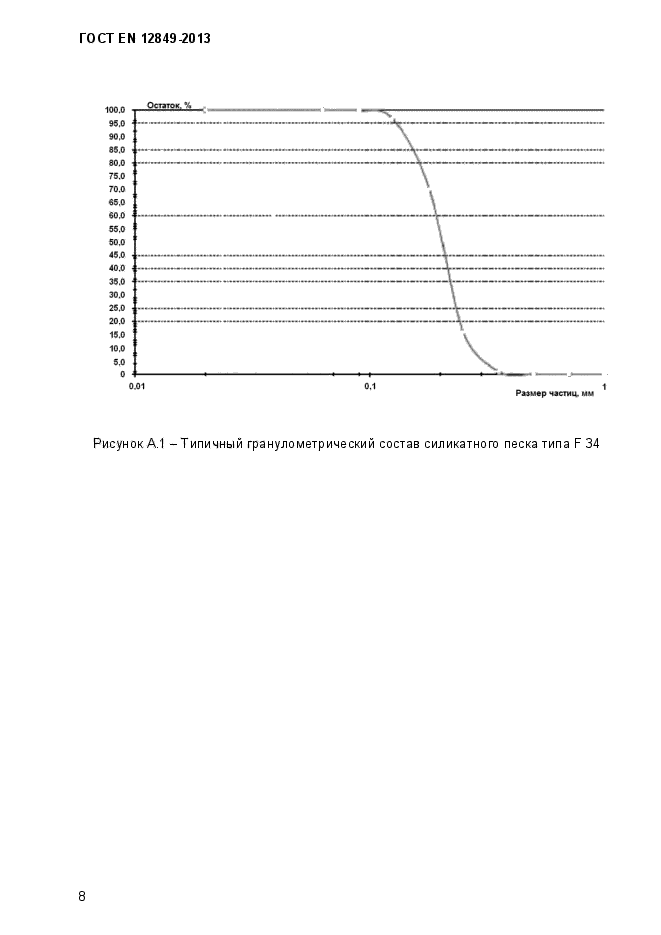

Рисунок А.1 — Типичный гранулометрический состав силикатного песка типа F 34
8
TOCTEN 12849-2013

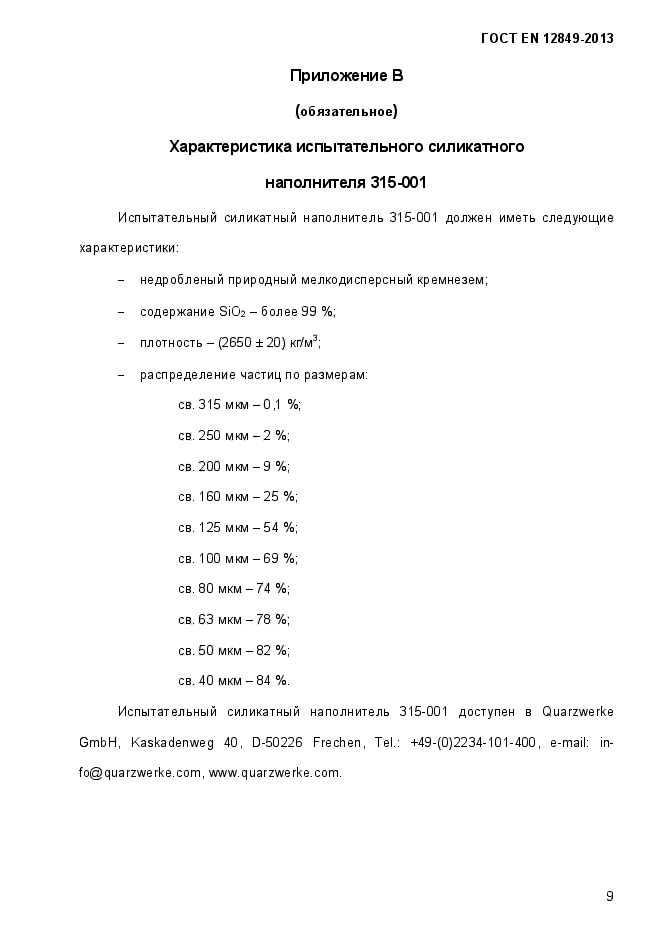

Приложение В
(обязательное)
Характеристика испытательного силикатного наполнителя 315-001
Испытательный силикатный наполнитель 315-001 должен иметь следующие характеристики:
— недробленый природный мелкодисперсный кремнезем;
— содержание Si02 — более 99 %;
— пл отн ость — (2650 ± 20) кг/м3;
— распределение частиц по размерам:
св. 315 мкм -0,1 %; св. 250 мкм -2 %; св. 200 мкм -9 %; св. 160 мкм -25 %; св. 125 мкм -54 %; св. 100 мкм -69 %; св. 80 мкм — 74 %; св. 63 мкм — 78 %; св. 50 мкм — 82 %; св. 40 мкм — 84 %.
Испытательный силикатный наполнитель 315-001 доступен в Quarzwerke GmbH, Kaskadenweg 40, D-50226 Frechen, Tel.: +49-(0)2234-101-400, e-mail: info© qua rzwe rke. com, www. q uarzwe rke. com.
9

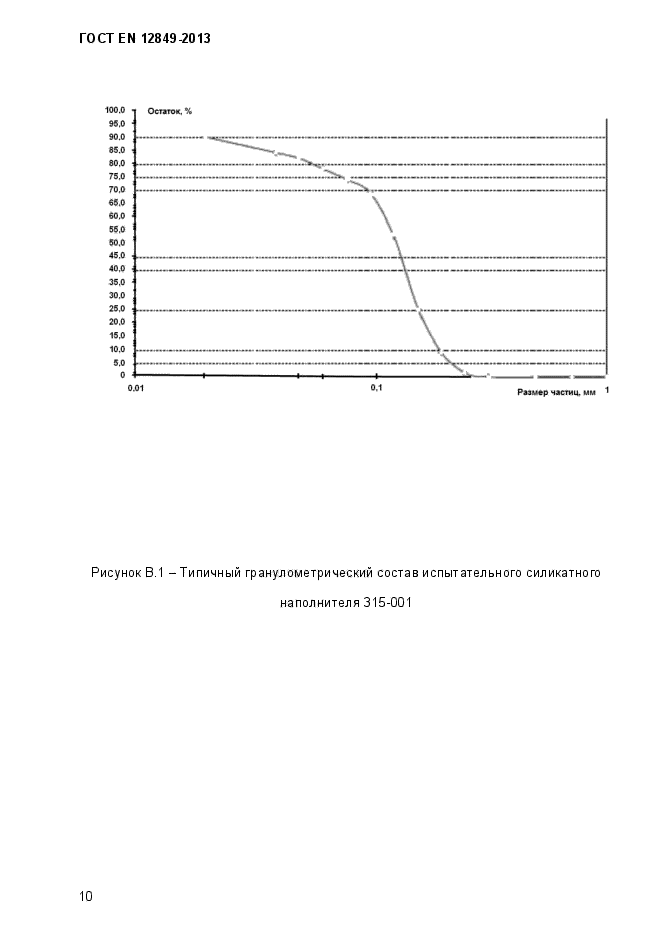

Рисунок В.1 -Типичный гранулометрический состав испытательного силикатного
fOCTEN 12849-2013
наполнителя 315-001
10
TOCTEN 12849-2013

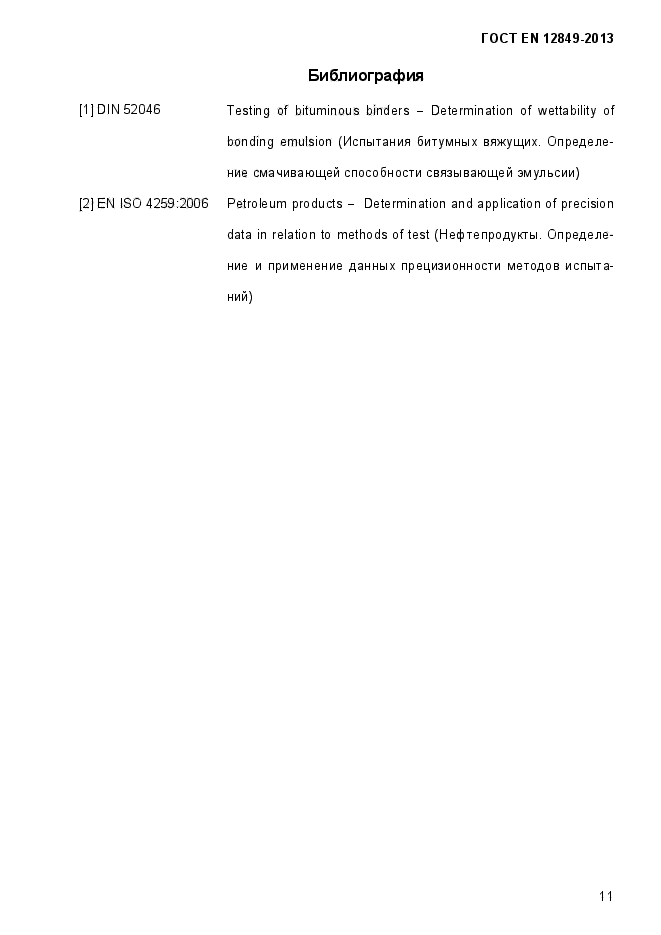

Библиография
[1] DIN 52046
[2] EN ISO 4259:2006
Testing of bituminous binders — Determination of wettability of bonding emulsion (Испытания битумных вяжущих. Определение смачивающей способности связывающей эмульсии) Petroleum products — Determination and application of precision data in relation to methods of test (Нефтепродукты. Определение и применение данных прецизионности методов испытаний)
11
TOCTEN 12849-2013

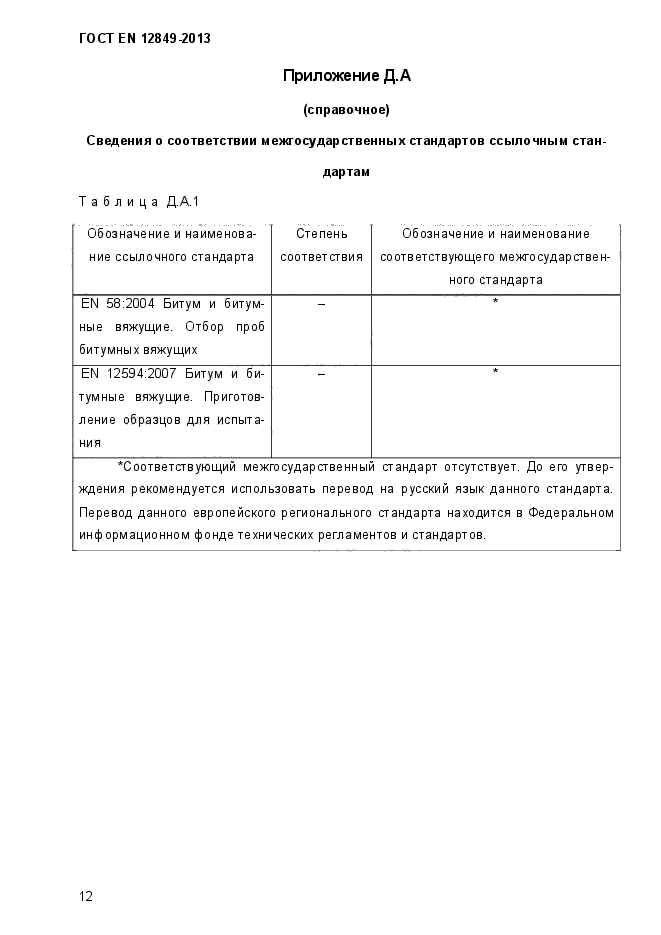

Приложение Д.A
(справочное)
Сведения о соответствии межгосударственных стандартов ссылочным стандартам
Таблица Д.А.1
|
Обозначение и наименование ссылочного стандарта |
Степень соответствия |
Обозначение и наименование соответствующего межгосударственного стандарта |
|
EN 58:2004 Битум и битумные вяжущие. Отбор проб битумных вяжущих |
* |
|
|
EN 12594:2007 Битум и битумные вяжущие. Приготовление образцов для испытания |
★ |
|
|
‘Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного стандарта. Перевод данного европейского регионального стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. |
||
12
fOCTEN 12849-2013

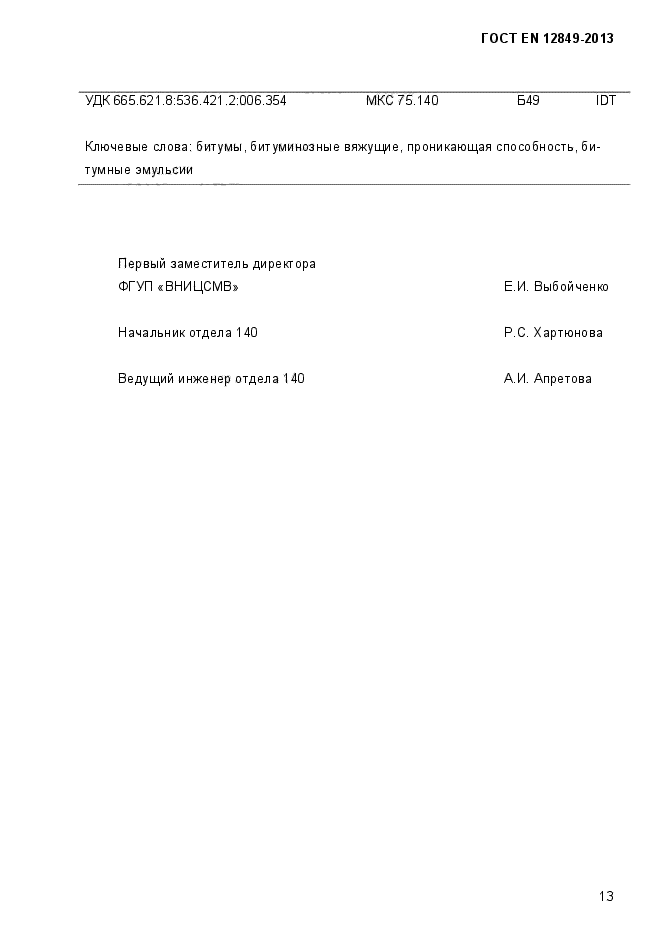

УДК 665.621.8:536.421.2:006.354 МКС 75.140 Б49 IDT
Ключевые слова: битумы, битуминозные вяжущее, проникающая способность, битумные эмульсии
Первый заместитель директора
ФГУП «ВНИЦСМВ» Е.И. Выбойченко
Начальник отдела 140 Р.С. Хартюнова
Ведущий инженер отдела 140 А.И. Апретова
13
fOCTEN 12849-2013

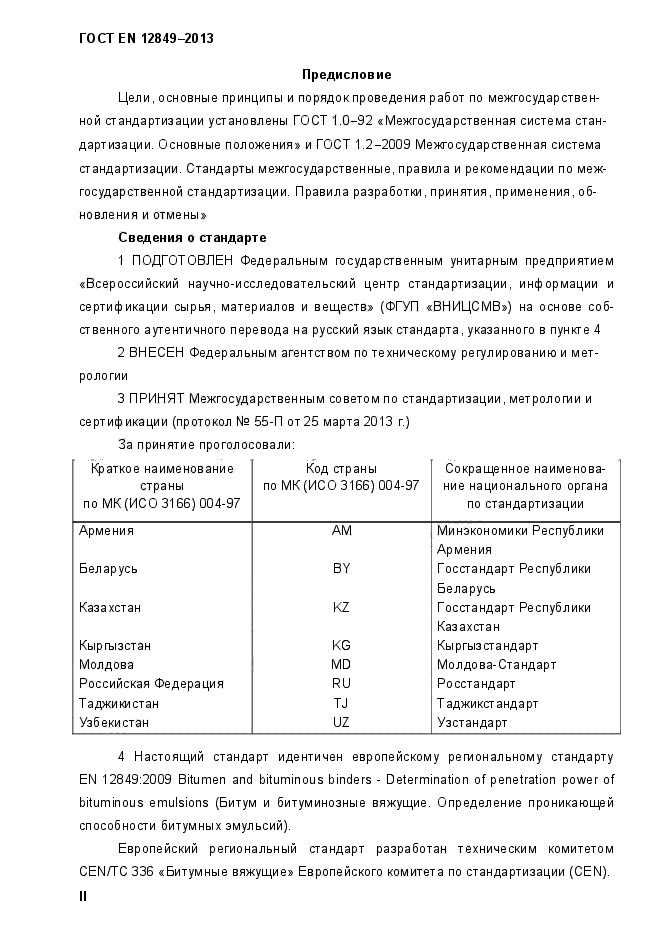

Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ» (ФГУП «ВНИЦСМВ») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 55-П от25 марта 2013 г.)
|
За принятие проголосовали: |
||||||||||||||||||||||||||||||||||||
|
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 12849:2009 Bitumen and bituminous binders — Determination of penetration power of bituminous emulsions (Битум и битуминозные вяжущие. Определение проникающей способности битумных эмульсий).
Европейский региональный стандарт разработан техническим комитетом СЕИЯС 336 «Битумные вяжущие» Европейского комитета по стандартизации (CEN).
fOCTEN 12849-2013

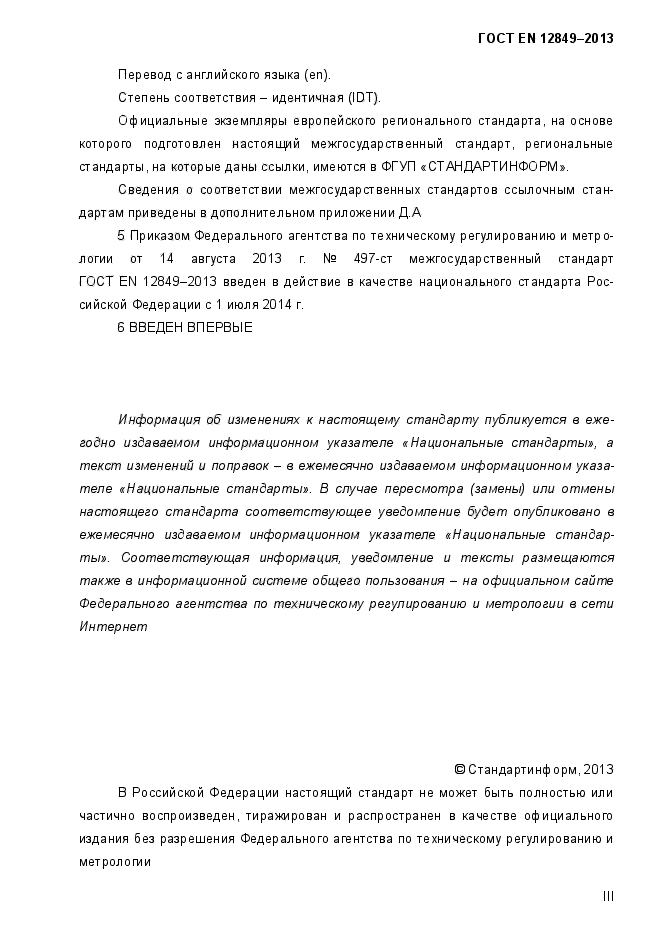

Перевод с английского языка (еп).
Степень соответствия — идентичная (IDT).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, региональные стандарты, на которые даны ссылки, имеются в ФГУП «СТАНДАРТИНФОРМ».
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении Д.А
5 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2013 г. № 497-ст межгосударственный стандарт
ГОСТ EN 12849-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
©Станда ртинформ,2013
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
III
ГОСТЕЙ 12849-2013

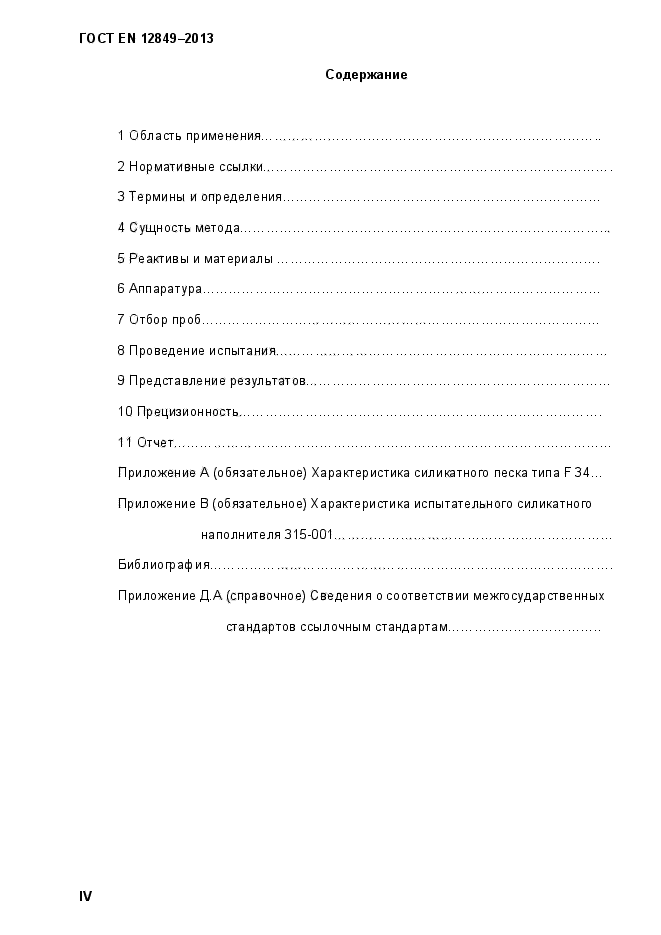

Содержание
1 Область применения…………………………………………………………………..
2 Нормативные ссылки……………………………………………………………………
3 Термины и определения………………………………………………………………
4 Сущность метода………………………………………………………………………..
5 Реактивы и материалы……………………………………………………………….
6 Аппаратура………………………………………………………………………………
7 Отбор проб………………………………………………………………………………
8 Проведение испытания…………………………………………………………………
9 Представление результатов…………………………………………………………..
10 Прецизионность……………………………………………………………………….
11 Отчет……………………………………………………………………………………..
Приложение А (обязательное) Характеристика силикатного песка типа F 34… Приложение В (обязательное) Характеристика испытательного силикатного
наполнителя 315-001…………………………………………………….
Библиография……………………………………………………………………………..
Приложение Д.А (справочное) Сведения о соответствии межгосударственных стандартов ссылочным стандартам……………………………..
IV

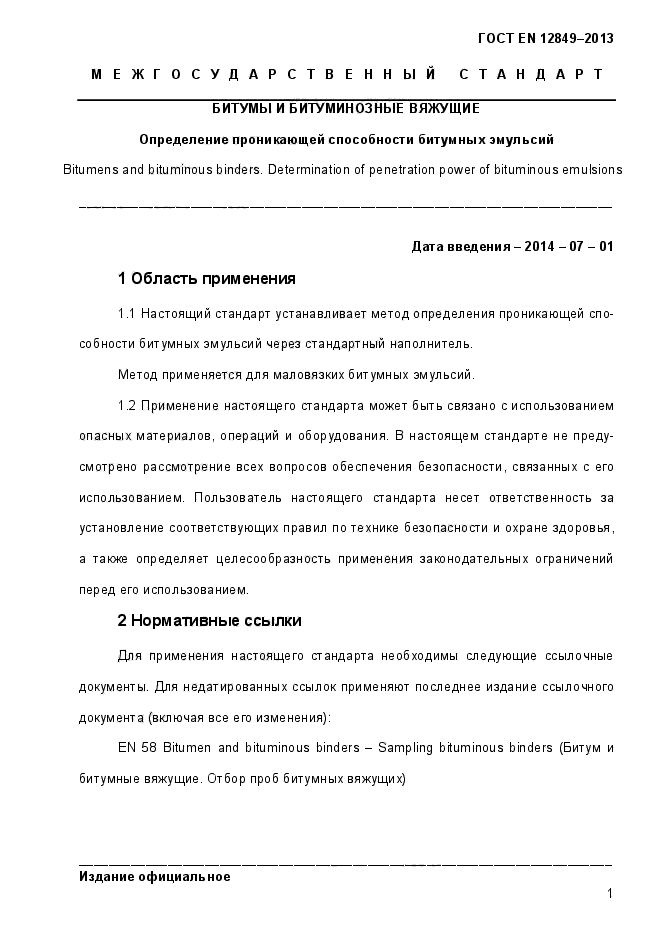

rOCTEN 12849-2013 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ Определение проникающей способности битумных эмульсий
Bitumens and bituminous binders. Determination of penetration power of bituminous emulsions
Дата введения — 2014 — 07 — 01
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения проникающей способности битумных эмульсий через стандартный наполнитель.
Метод применяется для маловязких битумных эмульсий.
1.2 Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
EN 58 Bitumen and bituminous binders — Sampling bituminous binders (Битум и битумные вяжущие. Отбор проб битумных вяжущих)
Издание официальное
1

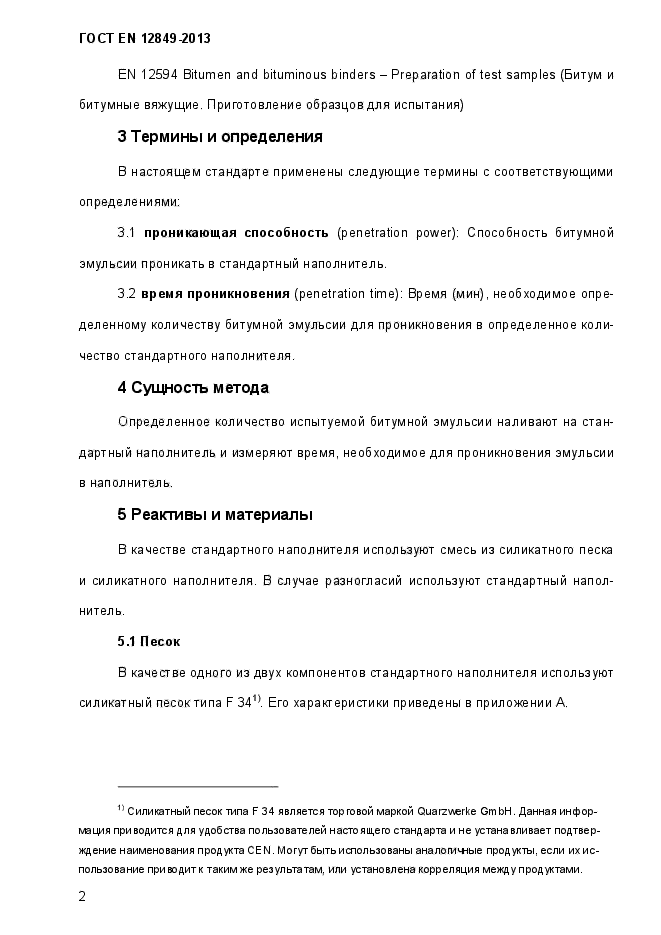

ГОСТЕЙ 12849-2013
EN 12594 Bitumen and bituminous binders — Preparation of test samples (Битум и битумные вяжущие. Приготовление образцов для испытания)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 проникающая способность (penetration power): Способность битумной эмульсии проникать в стандартный наполнитель.
3.2 время проникновения (penetration time): Время (мин), необходимое определенному количеству битумной эмульсии для проникновения в определенное количество стандартного наполнителя.
4 Сущность метода
Определенное количество испытуемой битумной эмульсии наливают на стандартный наполнитель и измеряют время, необходимое для проникновения эмульсии в наполнитель.
5 Реактивы и материалы
В качестве стандартного наполнителя используют смесь из силикатного песка и силикатного наполнителя. В случае разногласий используют стандартный наполнитель.
5.1 Песок
В качестве одного из двух компонентов стандартного наполнителя используют силикатный песок типа F 344 Его характеристики приведены в приложении А.
» Силикатный песок типа F 34 является торговой маркой Quarzvverke GmbH. Данная информация приводится для удобства пользователей настоящего стандарта и не устанавливает подтверждение наименования продукта С EN. Могут быть использованы анало ги чные продукты, если их использование при водит к таким же результатам, или установлена корреляция между продуктами.
TOCTEN 12849-2013

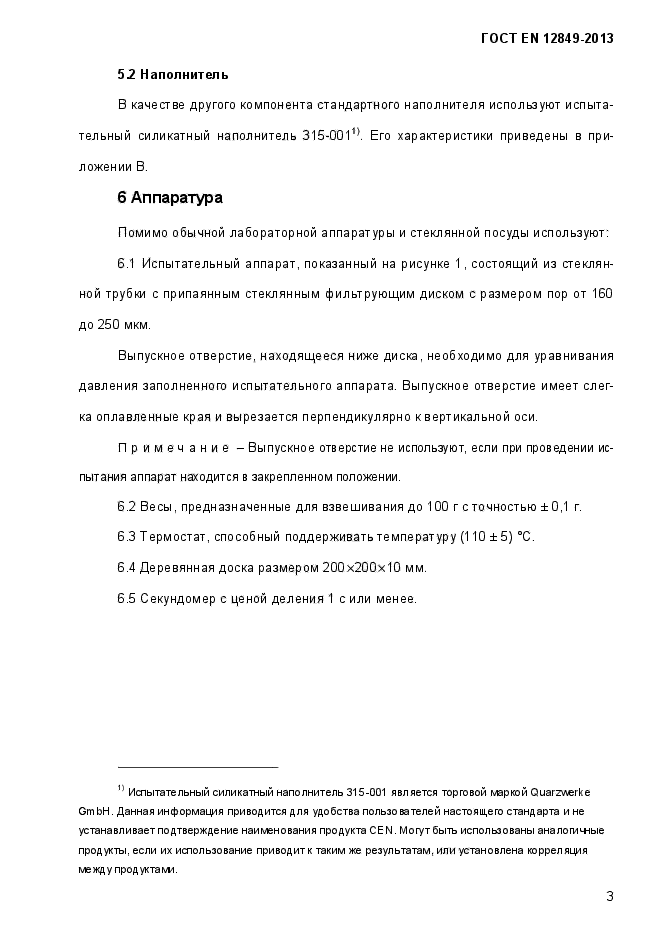

52 Наполнитель
В качестве другого компонента стандартного наполнителя используют испытательный силикатный наполнитель 315-0014 Его характеристики приведены в приложении В.
6 Аппаратура
Помимо обычной лабораторной аппаратуры и стеклянной посуды используют:
6.1 Испытательный аппарат, показанный на рисунке 1, состоящий из стеклянной трубки с припаянным стеклянным фильтрующим диском с размером пор от 160 до 250 мкм.
Выпускное отверстие, находящееся ниже диска, необходимо для уравнивания давления заполненного испытательного аппарата. Выпускное отверстие имеет слегка оплавленные края и вырезается перпендикулярно к вертикальной оси.
Примечание — Выпускное отверстие не используют, если при проведении испытания аппарат находится в закрепленном положении.
6.2 Весы, предназначенные для взвешивания до 100 г с точностью ±0,1 г.
6.3 Термостат, способный поддерживать температуру (110 ±5) °С.
6.4 Деревянная доска размером 200x200x10 мм.
6.5 Секундомер с ценой деления 1 с или менее.
1 Испытательный силикатный наполнитель 315-001 является торговой маркой Quarzwerke GmbH. Данная информация приводится для удобства пользователей настоящего стандарта и не устанавливает подтверждение наименования продукта СЕ N. Могут быть использованы аналогичные продукты, если их использование приводит к таким же результатам, или установлена корреляция между продуктами
ГОСТЕЙ 12849-2013

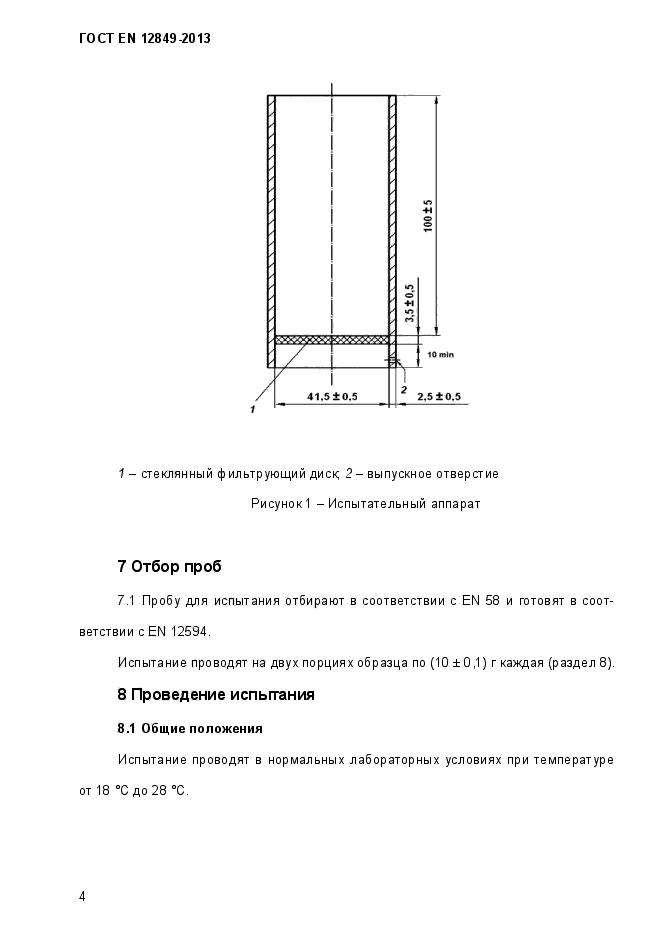

1 — стеклянный фильтрующий диск 2-выпускное отверстие
Рисунок 1 — Испытательный аппарат
7 Отбор проб
7.1 Пробу для испытания отбирают в соответствии с EN 58 и готовят в соответствии с EN 12594.
Испытание проводят на двух порциях образца по (10 ±0,1) г каждая (раздел 8).
8 Проведение испытания
8.1 Общие положения
Испытание проводят в нормальных лабораторных условиях при температуре от 18 °С до 28 °С.
4
TOCTEN 12849-2013

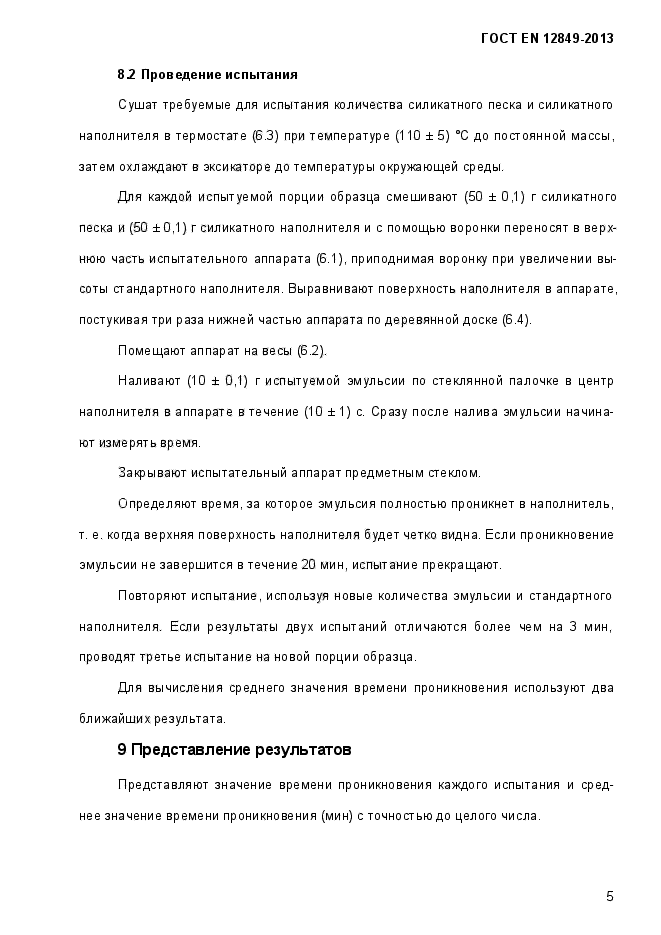

82 Проведение испытания
Сушат требуемые для испытания количества силикатного песка и силикатного наполнителя в термостате (6.3) при температуре (110 ±5) °С до постоянной массы, затем охлаждают в эксикаторе до температуры окружающей среды.
Для каждой испытуемой порции образца смешивают (50 ± 0,1) г силикатного песка и (50 ±0,1) г силикатного наполнителя и с помощью воронки переносят в верхнюю часть испытательного аппарата (6.1), приподнимая воронку при увеличении высоты стандартного наполнителя. Выравнивают поверхность наполнителя в аппарате, постукивая три раза нижней частью аппарата по деревянной доске (6.4).
Помещают аппарат на весы (6.2).
Наливают (10 ± 0,1) г испытуемой эмульсии по стеклянной палочке в центр наполнителя в аппарате в течение (10 ±1) с. Сразу после налива эмульсии начинают измерять время.
Закрывают испытательный аппарат предметным стеклом.
Определяют время, за которое эмульсия полностью проникнет в наполнитель, т. е. когда верхняя поверхность наполнителя будет четко видна. Если проникновение эмульсии не завершится в течение 20 мин, испытание прекращают.
Повторяют испытание, используя новые количества эмульсии и стандартного наполнителя. Если результаты двух испытаний отличаются более чем на 3 мин, проводят третье испытание на новой порции образца.
Для вычисления среднего значения времени проникновения используют два ближайших результата.
9 Представление результатов
Представляют значение времени проникновения каждого испытания и среднее значение времени проникновения (мин) с точностью до целого числа.
5
