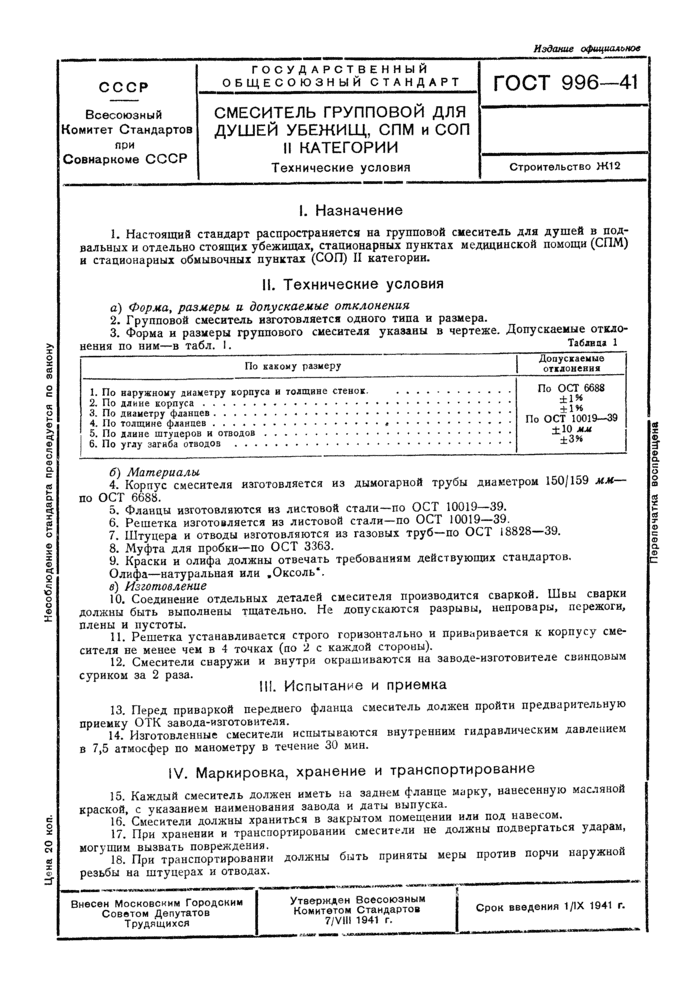

Страница 1

Страница 2

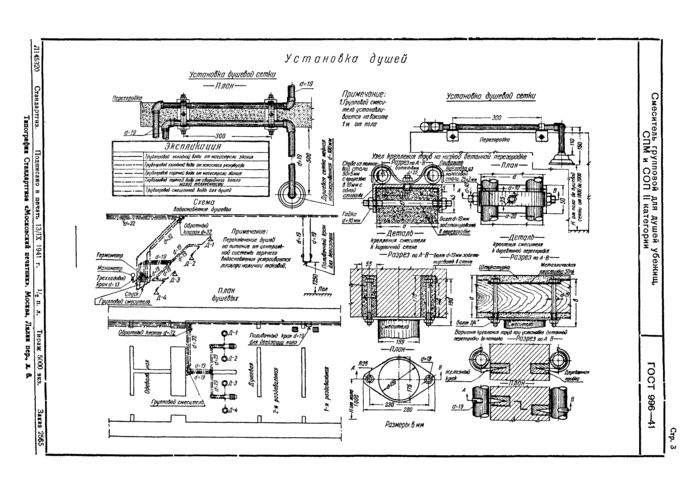

Страница 3

Издание официальное

СССР	ГОСУДАРСТВЕННЫЙ ОБЩЕСОЮЗНЫЙ СТАНДАРТ	ГОСТ 996-41
—	СМЕСИТЕЛЬ ГРУППОВОЙ ДЛЯ ДУШЕЙ УБЕЖИЩ, СПМ и ООП II КАТЕГОРИИ
Всесоюзный Комитет Стандартов при Совнаркоме СССР
Всесоюзный Комитет Стандартов при Совнаркоме СССР	Технические условия	Строительство Ж12
1. Назначение

1. Настоящий стандарт распространяется на групповой смеситель для душей в подвальных и отдельно стоящих убежищах, стационарных пунктах медицинской помощи (СПМ) и стационарных обмывочных пунктах (СОП) II категории.

II. Технические условия

в) Форма, размеры и допускаемые отклонения

2. Групповой смеситель изготовляется одного типа и размера.

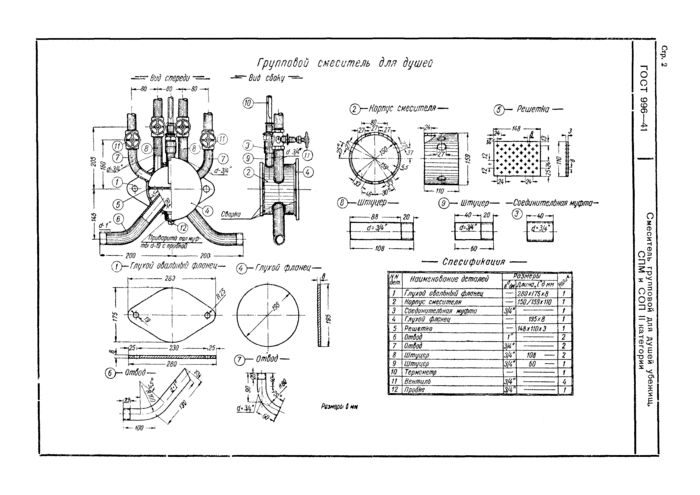

3. Форма н размеры группового смесителя указаны в чертеже. Допускаемые отклонения по ним—в табл. I. Таблица 1

По какому размеру 1 Допускаемые ‘ ¹ 1 отклонение

1. По наружному диаметру корпуса м толщине стенок …………

2. По длине корпуса………………………….

3. По диаметру фланцев…………………………

4. По толщине фланцев…………………………

5. По длине штуцеров и отводов…………………….

6. По углу загиба отводов ……………………….

По ОСТ 6688 ±1*

±1Н По ОСТ 10019—39 ±10 мм ±3*

б) Материалы

ОСТ^бб^П^^{С смесителя изготовляется из} дымогарной трубы диаметром 150/159 мм—

5. Фланцы изготовляются из листовой стали—по ОСТ 10019—39.

6. Решетка изготовляется из листовой стали—по ОСТ 10019—39.

7. Штуцера и отводы изготовляются из газовых труб—по ОСТ 18828—39.

8. Муфта для пробки—по ОСТ 3363.

9. Краски и олифа должны отвечать требованиям действующих стандартов.

Олифа—натуральная или .Оксоль*.

в) Изготовление

10. Соединение отдельных деталей смесителя производится сваркой. Швы сварки должны быть выполнены тщательно. Не допускаются разрывы, непровары, пережоги, плены и пустоты.

11. Решетка устанавливается строго горизонтально и приваривается к корпусу смесителя не менее чем в 4 точках (по 2 с каждой стороны).

12. Смесители снаружи и внутри окрашиваются на эаводе-изготовителе свинцовым суриком за 2 раза.

III. Испытание и приемка

13. Перед приваркой переднего фланца смеситель должен пройти предварительную приемку ОТК завода-изготоьнтеля.

14. Изготовленные смесители испытываются внутренним гидравлическим давлением в 7,5 атмосфер по манометру в течение 30 мин.

IV. Маркировка, хранение и транспортирование

15. Каждый смеситель должен иметь на заднем фланце марку, нанесенную масляной краской, с указанием наименования завода и даты выпуска.

16. Смесители должны храниться в закрытом помещении или под навесом.

* 17. При хранении и транспортировании смесители не должны подвергаться ударам,

с? могущим вызвать повреждения.

« 18. При транспортировании должны быть приняты меры против порчи наружной

резьбы на штуцерах и отводах.
