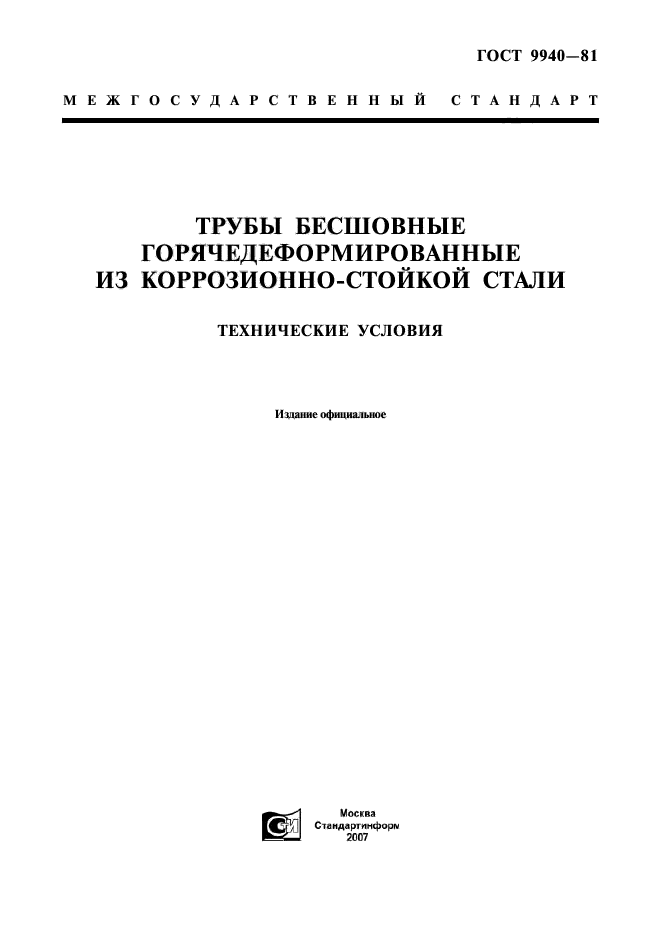

ГОСТ 9940-81

Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия

Заменяет ГОСТ 9940-72: Трубы бесшовные горячедеформированные из коррозионностойкой стали

На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 9940-81 в удобном формате. Узнать актуальный статус документа «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» на 2016 год.

Скрыть дополнительную информацию

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

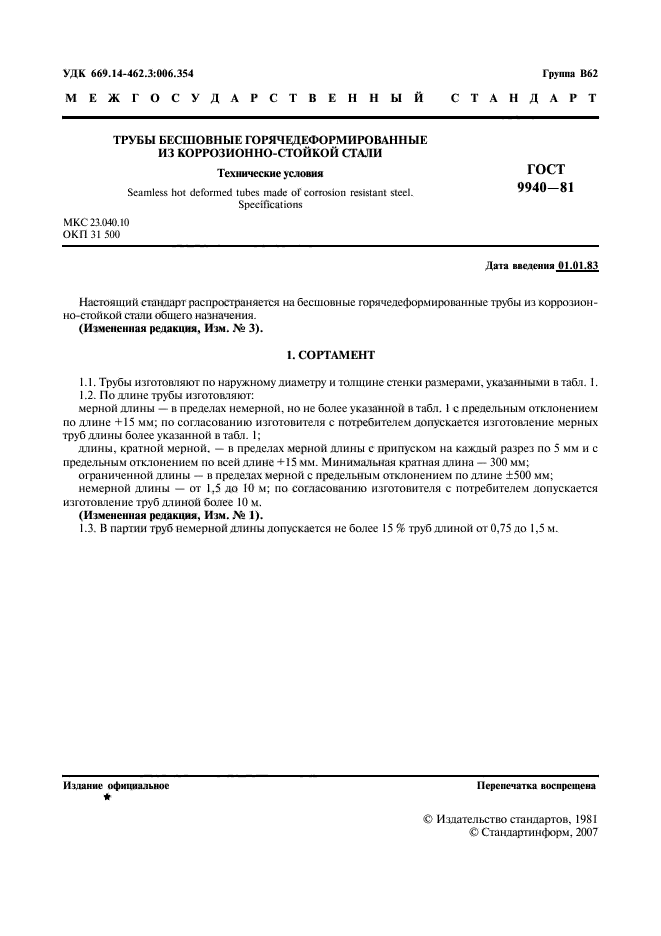

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.83

Настоящий стандарт распространяется на бесшовные горячедеформированные трубы из коррозионно-стойкой стали общего назначения.

(Измененная редакция, Изм. № 3).

1. СОРТАМЕНТ

1.1. Трубы изготовляют по наружному диаметру и толщине стенки размерами, указанными в табл. 1.

1.2. По длине трубы изготовляют:

мерной длины — пределах немерной, но не более указанной в табл. 1 с предельным отклонением по длине + 15 мм; по согласованию изготовителя с потребителем допускается изготовление мерных труб длины более указанной в табл. 1;

длины, кратной мерной, — в пределах мерной длины с припуском на каждый разрез по 5 мм и с предельным отклонением по всей длине + 15 мм. Минимальная кратная длина 300 мм;

ограниченной длины — в пределах мерной с предельным отклонением по длине ± 500 мм;

немерной длины — от 1,5 до 10 м; по согласованию изготовителя с потребителем допускается изготовление труб длиной более 10м.

(Измененная редакция, Изм. № 1).

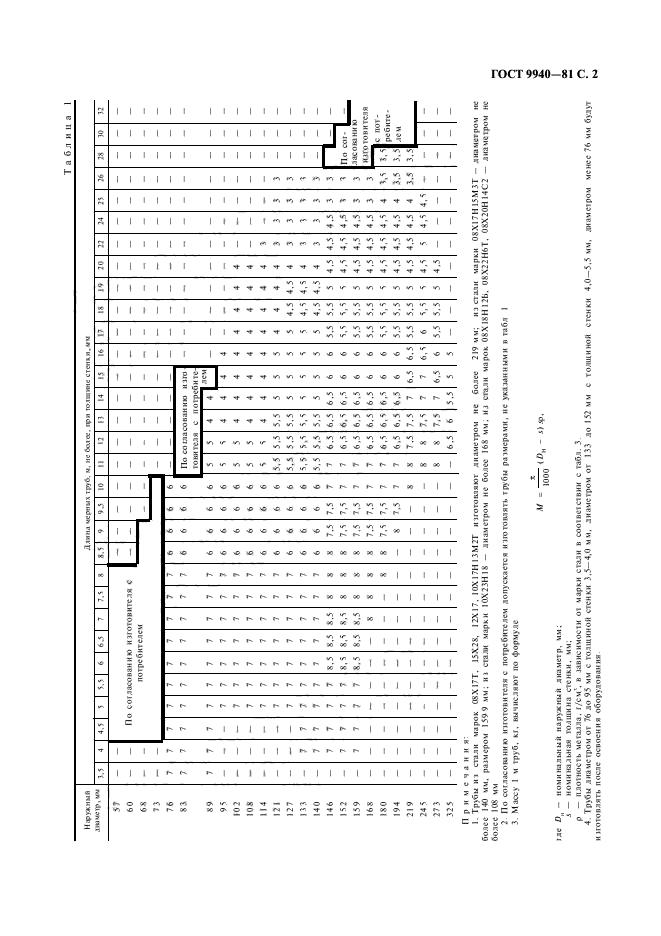

Таблица 1

Наружный диаметр, мм	Длина мерных труб, м, не более, при толщине стенки, мм
	3,5	4	4,5	5	5,5	6	6,5	7	7,5	8	8,5	9	9,5	10	11	12	13	14	15	16	17	18	19	20	22	24	25	26	28	30	32
57	—	—	По согласованию изготовителя с потребителем								—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
60	—	—									—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
68	—	—											—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
73	—	—													—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
76	7	7	7	7	7	7	7	7	7	7	6	6	6	6	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
83	7	7	7	7	7	7	7	7	7	7	6	6	6	6	По согласованию изготовителя с потребителем					—	—	—	—	—	—	—	—	—	—	—	—
89	7	7	7	7	7	7	7	7	7	7	6	6	6	6	5	5	4	4		—	—	—	—	—	—	—	—	—	—	—	—
95	—	—	—	7	7	7	7	7	7	7	6	6	6	6	5	5	4	4	4	4	—	—	—	—	—	—	—	—	—	—	—
102	—	—	—	7	7	7	7	7	7	7	6	6	6	6	5	5	4	4	4	4	4	4	4	4	—	—	—	—	—	—	—
108	—	—	—	7	7	7	7	7	7	7	6	6	6	6	5	5	4	4	4	4	4	4	4	4	—	—	—	—	—	—	—
114	—	—	—	7	7	7	7	7	7	7	6	6	6	6	5	5	4	4	4	4	4	4	4	4	3	—	—	—	—	—	—
121	—	—	—	7	7	7	7	7	7	7	6	6	6	6	5,5	5,5	5,5	5	5	5	4	4	4	4	3	3	3	3	—	—	—
127	—	—	—	7	7	7	7	7	7	7	6	6	6	6	5,5	5,5	5,5	5	5	5	5	4,5	4,5	4	3	3	3	3	—	—	—
133	—	7	7	7	7	7	7	7	7	7	6	6	6	6	5.5	5,5	5,5	5	5	5	5	4,5	4,5	4	3	3	3	3	—	—	—
140	—	7	7	7	7	7	7	7	7	7	6	6	6	6	5,5	5,5	5,5	5	5	5	5	4,5	4,5	4	3	3	3	3	—	—	—
146	—	7	7	7	7	8,5	8,5	8,5	8	8	8	7,5	7,5	7	7	6,5	6,5	6,5	6	6	5,5	5,5	5	4,5	4,5	4,5	3	3		—	—
152	—	7	7	7	7	8,5	8,5	8,5	8	8	8	7,5	7,5	7	7	6,5	6,5	6,5	6	6	5,5	5,5	5	4,5	4,5	4,5	3	3			—
159	—	7	7	7	7	8,5	8,5	8,5	8	8	8	7.5	7.5	7	7	6,5	6,5	6,5	6	6	5,5	5,5	5	4.5	4,5	4,5	3	3		По согласованию изготовителя с потребителем
168	—	—	—	—	—	—	—	8	8	8	8	7,5	7,5	7	7	6,5	6,5	6,5	6	6	5,5	5,5	5	4,5	4,5	4,5	3	3
180	—	—	—	—	—	—	—	—	—	8	8	7,5	7,5	7	7	6,5	6,5	6,5	6	6	5,5	5,5	5	4,5	4,5	4,5	4	3,5	3,5
194	—	—	—	—	—	—	—	—	—	—	—	8	7,5	7	7	6,5	6,5	6,5	6	6	5,5	5,5	5	4,5	4,5	4,5	4	3,5	3,5
219	—	—	—	—	—	—	—	—	—	—	—	—	—	8	8	7,5	7,5	7	6,5	6,5	5,5	5,5	5	4,5	4,5	4,5	4	3,5	3,5
