ГОСТ 9909-81

Основные нормы взаимозаменяемости. Резьба коническая вентилей и баллонов для газов

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

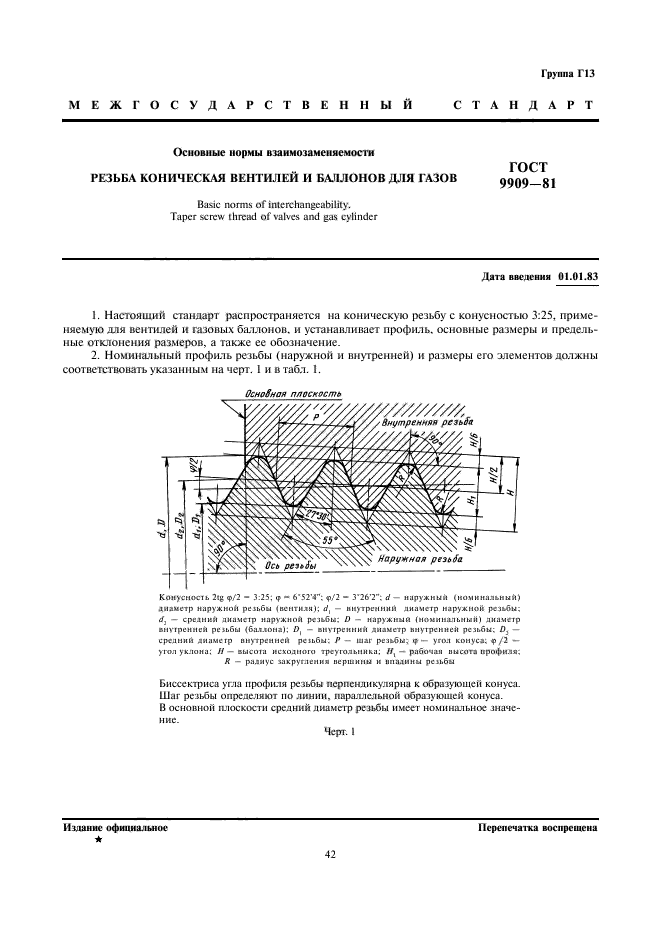

Группа Г13

МЕЖГОСУДАРСТВЕННЫЙ    СТАНДАРТ

Основные нормы взаимозаменяемости

ГОСТ

РЕЗЬБА КОНИЧЕСКАЯ ВЕНТИЛЕЙ И БАЛЛОНОВ ДЛЯ ГАЗОВ    9909—81

Basic norms of interchangcability.

Taper screw thread of valves and gas cylinder

Дата введения 01.01.83

1.    Настоящий стандарт распространяется на коническую резьбу с конусностью 3:25, применяемую для вентилей и газовых баллонов, и устанавливает профиль, основные размеры и предельные отклонения размеров, а также ее обозначение.

2.    Номинальный профиль резьбы (наружной и внутренней) и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

Основная плоскость

Koiiycttocib 2«g ф/2 — 3:25; qp — 6’52’4″; <р/2 - 3'26'2"; d — наружный (номинальный) диаметр наружной резьбы (вентиля); «/, — внутренний диаметр наружной резьбы; tS: — средний диаметр наружной резьбы: D — наружный (номинальный) диаметр внутренней резьбы (баллона); />, — внутренний диаметр внутренней резьбы: D} — средний диамор внутренней резьбы: Р — шаг резьбы;

У/////////,

Внутренняя резьба

Биссектриса угла профиля ре зьбы перпендикулярна к образующей конуса. Шаг резьбы определяют по линии, параллельной образующей конуса.

В основной плоскости средний диаметр резьбы имеет номинальное значение.

Черт. 1

Издание официальное ★

Перепечатка воспрещена

42

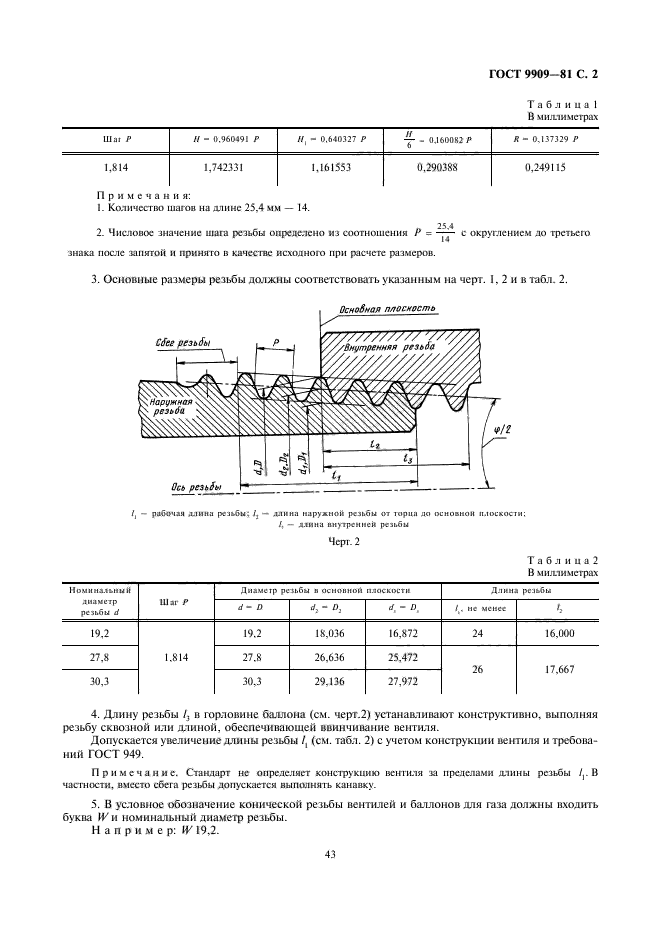

ГОСТ 9909 -81 С. 2

2.    Числовое значение шага резьбы определено из соотношения Р = с округлением ло третьего знака после запятой и принято в качестве исходного при расчете размеров.

3. Основные размеры резьбы должны соответствовать указанным на черт. К 2 и в табл. 2.

Основная плоскость

{/////;//;;// >//77,

///Внутренняя резьба //

Наружная

резьба

/, — рабочая длина резьбы; 1_у — длина наружной резьбы от юрка до основной плоскости:

I, — длина внутренней резьбы

Черт. 2

4.    Длину резьбы /, в горловине баллона (см. черт.2) устанавливают конструктивно, выполняя резьбу сквозной или длиной, обеспечивающей ввинчивание вентиля.

Допускается увеличение длины резьбы /, (см. табл. 2) с учетом конструкции вентиля и требований ГОСТ 949.

Примечание. Стандарт не определяет конструкцию вентиля за пределами длины резьбы В частности, вместо сбега резьбы допускается выполнять канавку.

5.    В условное обозначение конической резьбы вентилей и баллонов для газа должны входить буква И’и номинальный диаметр резьбы.

Например: IV 19.2.

43

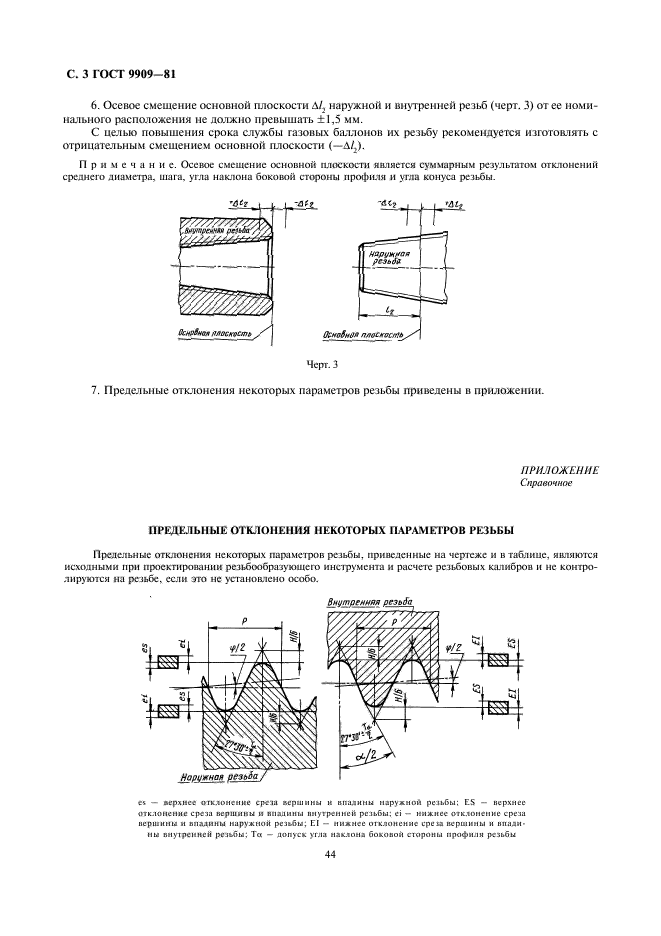

С. 3 ГОСТ 9909-81

6. Осевое смещение основной плоскости Л/, наружной и внутренней резьб (черт. 3) от ее номинального расположения не должно превышать ±1,5 мм.

С целью повышения срока службы газовых баллонов их резьбу рекомендуется изготовлять с отрицательным смещением основной плоскости (—Д/,).

Примем а н к с. Осевое смещение основной плоскости является суммарным результатом отклонении среднего диаметра, uiara, угла наклона боковой стороны профиля и угла конуса резьбы.

7. Предельные отклонения некоторых параметров резьбы приведены в приложении.

ПРИЛОЖЕНИЕ

Справочное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ НЕКОТОРЫХ ПАРАМЕТРОВ РЕЗЬБЫ

Предельные отклонения некоторых параметров резьбы, приведенные на чертеже и в таблице, являются исходными при проектировании резьбообразующего инструмента и расчете резьбовых калибров и не контролируются на резьбе, если это не установлено особо.

е* — верхнее отклонение среза вершины и впалимы наружной резьбы: ES — верхнее отклонение среза вершины и «папины пн утренней резьбы: ei — нижнее отклонение среза вершимы и впадины наружной резьбы; EI — нижнее отклонение ерем вершины и впадины внутренней резьбы: Та — допуск угла наклона боковой сюроны профили резьбы

44

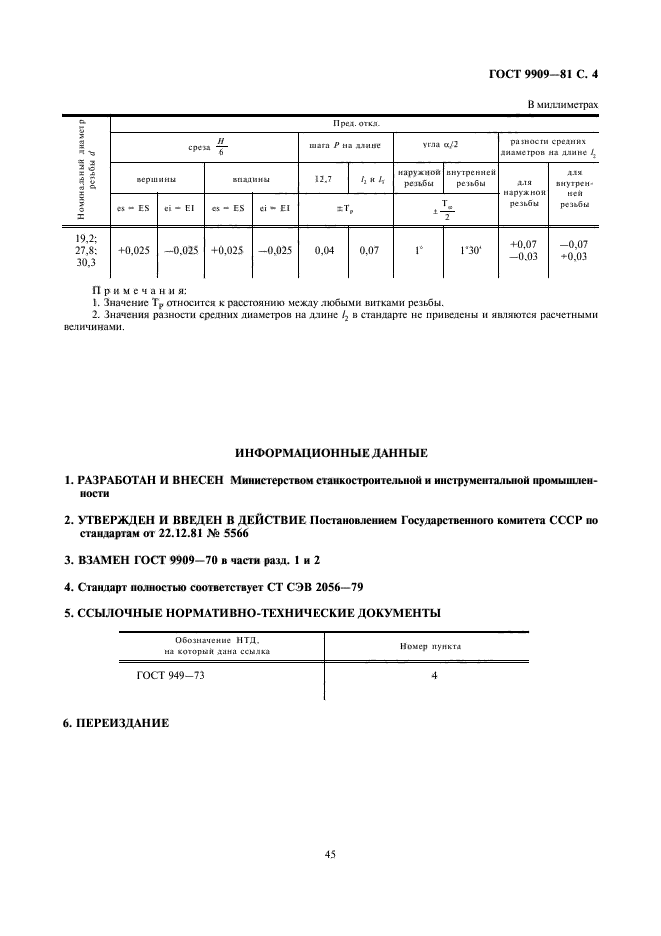

ГОСТ 9909 -81 С. 4

И НФОРМАЦИОН Н Ы Е ДАН Н Ы Е

1.    РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.12.81 № 5566

3.    ВЗАМЕН ГОСТ 9909-70 в части разд. 1 и 2

4.    Стандарт полностью соответствует СТ СЭВ 2056—79

5.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ

45
