ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗАДВИЖКИ
ОСНОВНЫЕ ПАРАМЕТРЫ
ГОСТ 9698-86
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

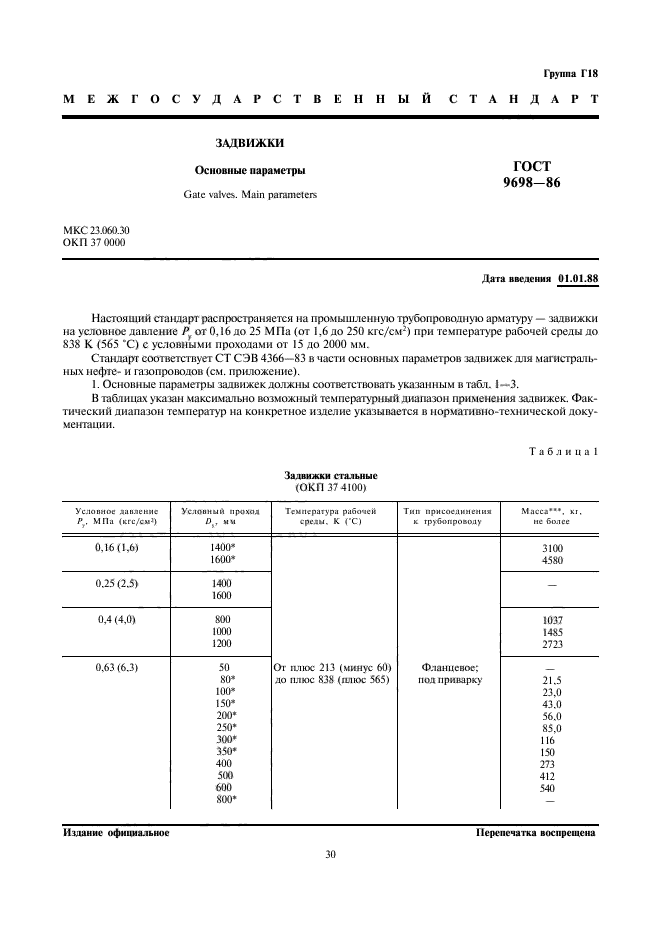

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЗАДВИЖКИ Основные параметры Gate valves. Main parameters |
ГОСТ 9698-86 |
Дата введения 01.01.88
Настоящий стандарт распространяется на промышленную трубопроводную арматуру — задвижки на условное давление Ру от 0,16 до 25 МПа (от 1,6 до 250 кгс/см2) при температуре рабочей среды до 838 К (565 °С) с условными проходами от 15 до 2000 мм.
Стандарт соответствует СТ СЭВ 4366-83 в части основных параметров задвижек для магистральных нефте- и газопроводов (см. справочное приложение).

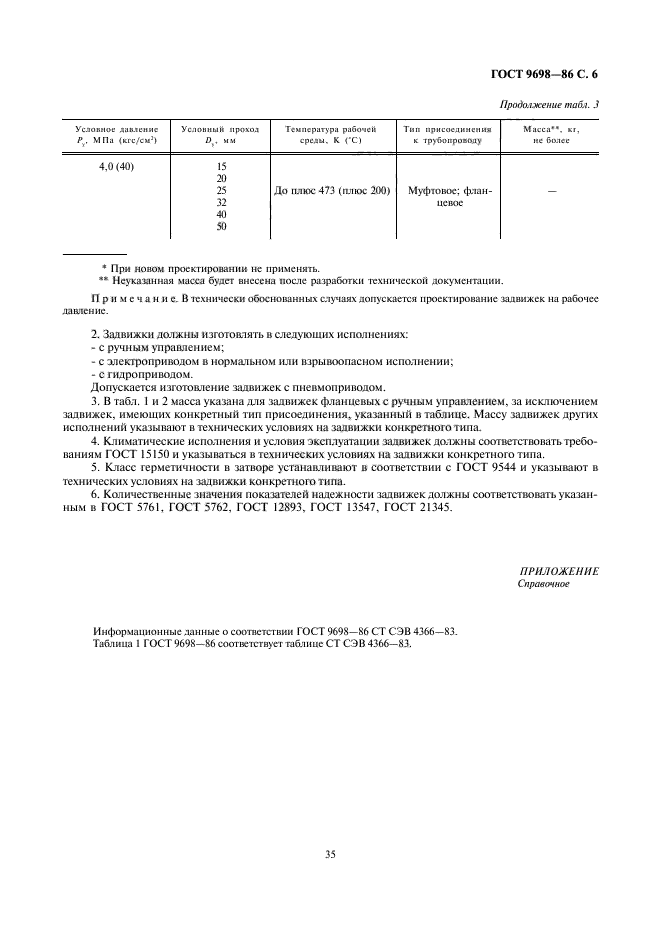

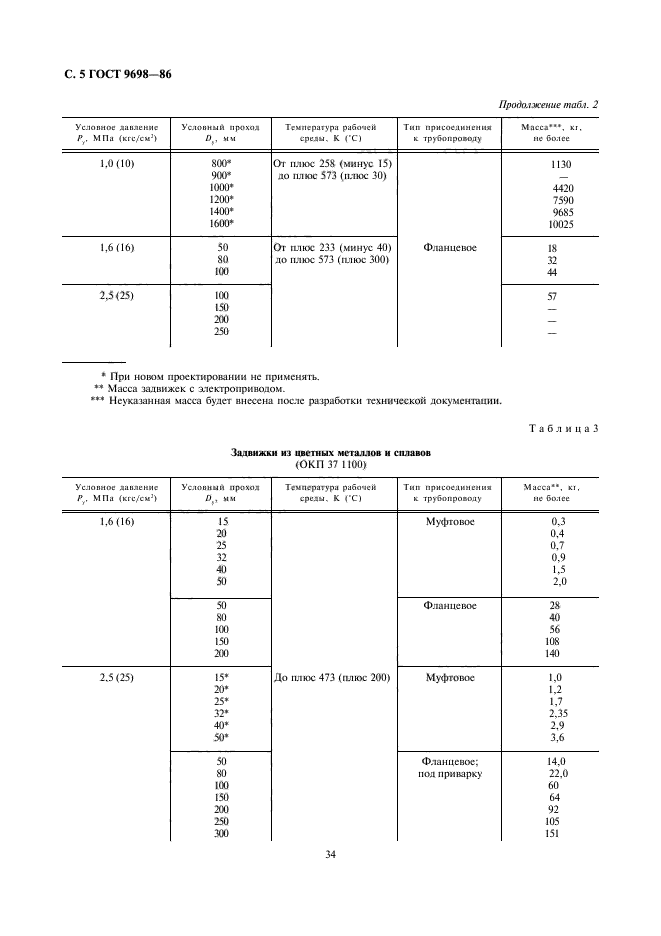

1. Основные параметры задвижек должны соответствовать указанным в табл. 1-3.
В таблицах указан максимально возможный температурный диапазон применения задвижек. Фактический диапазон температур на конкретное изделие указывается в нормативно-технической документации.
Таблица 1
Задвижки стальные
(ОКП 37 4100)
|
Условное давление Рy, МПа (кгс/см2) |
Условный проход Dу, мм |
Температура рабочей среды, К (°С) |
Тип присоединения к трубопроводу |
Масса***, кг, не более |
|
0,16(1,6) |
1400* |
От +213 (-60) до +838 (+565) |
Фланцевое; под приварку |
3100 |
|
1600* |
4580 |
|||
|
0,25(2,5) |
1400 |
— |
||
|
1600 |
||||
|
0,4(4,0) |
800 1000 |
1037 1485 |
||
|
1200 |
2723 |
|||
|
0,63(6,3) |
50 |
— |
||
|
80* |
21,5 |
|||
|
100* |
23,0 |
|||
|
150* |
43,0 |
|||
|
200* |
56,0 |
|||
|
250* |
85,0 |
|||
|
300* |
116 |
|||
|
350* |
150 |
|||
|
400 |
273 |
|||
|
500 |
412 |
|||
|
600 |
540 |
|||
|
800* |
— |
|||
|

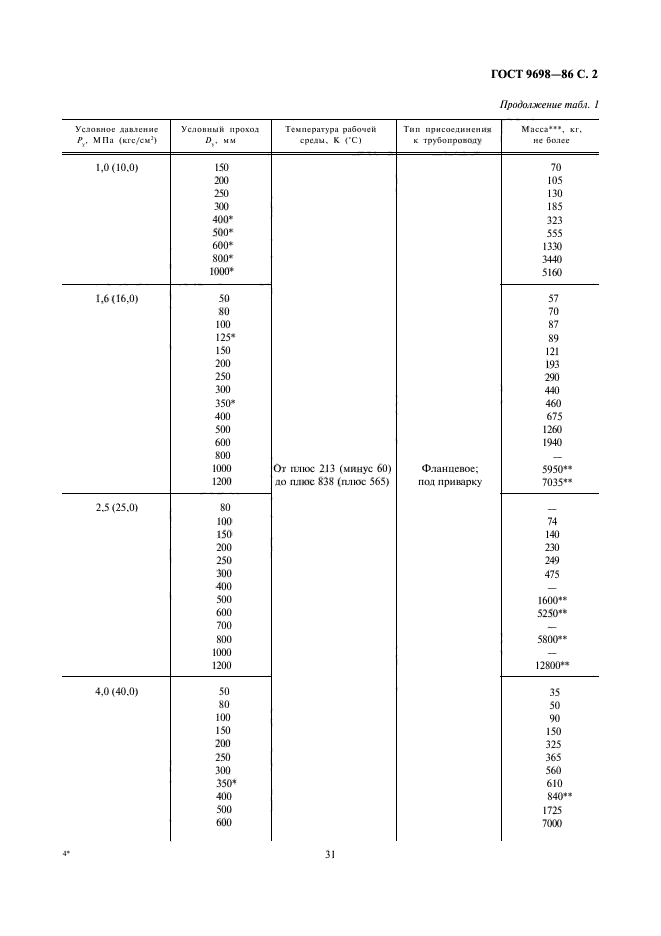

1,0(10,0) |
150 |
70 |
||
|
200 |
105 |
|||
|
250 |
130 |
|||
|
300 |
185 |
|||
|
400* |
323 |
|||
|
500* |
555 |
|||
|
600* |
1330 |
|||
|
800* |
3440 |
|||
|
1000* |
5160 |
|||
|
1,6(16,0) |
50 |
57 |
||
|
80 |
70 |
|||
|
100 |
87 |
|||
|
125* |
89 |
|||
|
150 |
121 |
|||
|
200 |
193 |
|||
|
250 |
290 |
|||
|
300 |
440 |
|||
|
350* |
460 |
|||
|
400 |
675 |
|||
|
500 |
1260 |
|||
|
600 |
1940 |
|||
|
800 |
— |
|||
|
1000 |
5950** |
|||
|
1200 |
7035** |
|||
|
2,5(25,0) |
80 |
— |
||
|
100 |
74 |
|||
|
150 |
140 |
|||
|
200 |
230 |
|||
|
250 |
249 |
|||
|
300 |
475 |
|||
|
400 |
— |
|||
|
500 |
1600** |
|||
|
600 |
5250** |
|||
|
700 |
— |
|||
|
800 |
5800** |
|||
|
1000 |
— |
|||
|
1200 |
12800** |
|||
|
4,0(40,0) |
50 |
35 |
||
|
80 |
50 |
|||
|
100 |
90 |
|||
|
150 |
150 |
|||
|
200 |
325 |
|||
|
250 |
365 |
|||
|
300 |
560 |
|||
|
350* |
610 |
|||
|
400 |
840** |
|||
|
500 600 |
1725 7000 |
|||
|

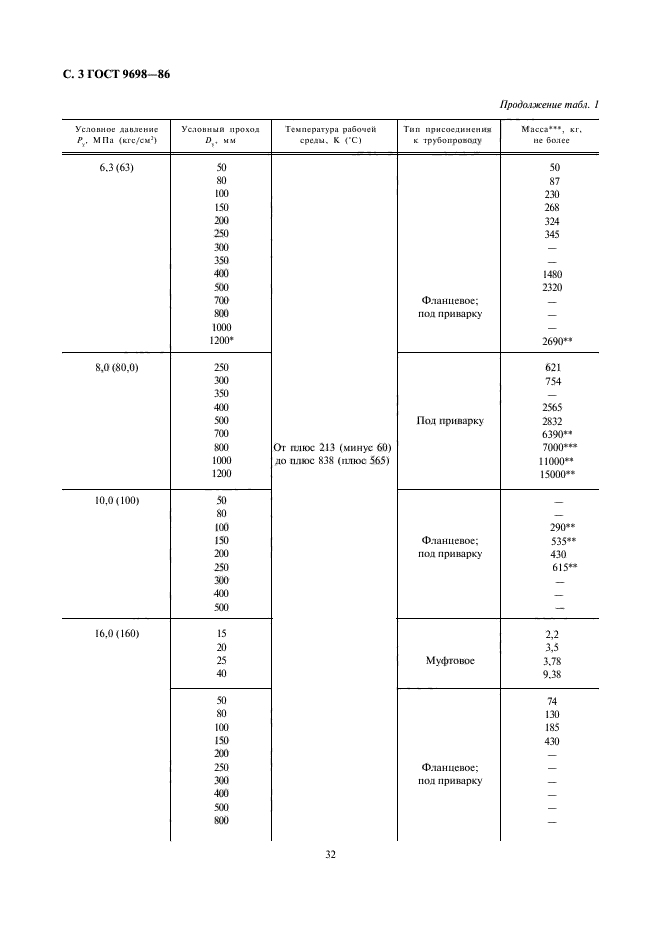

6,3(63) |
50 |
50 |
||
|
80 |
87 |
|||
|
100 |
230 |
|||
|
150 |
268 |
|||
|
200 |
324 |
|||
|
250 |
345 |
|||
|
300 |
— |
|||
|
350 |
— |
|||
|
400 |
1480 |
|||
|
500 |
2320 |
|||
|
700 |
— |
|||
|
800 |
— |
|||
|
1000 |
— |
|||
|
1200* |
2690** |
|||
|
8,0(80,0) |
250 |
Под приварку |
621 |
|
|
300 |
754 |
|||
|
350 |
— |
|||
|
400 |
2565 |
|||
|
500 |
2832 |
|||
|
700 |
6390** |
|||
|
800 |
7000** |
|||
|
1000 |
11000** |
|||
|
1200 |
15000** |
|||
|
10,0(100) |
50 |
Фланцевое; под приварку |
— |
|
|
80 |
— |
|||
|
100 |
290** |
|||
|
150 |
535** |
|||
|
200 |
430 |
|||
|
250 |
615** |
|||
|
300 |
— |
|||
|
400 |
— |
|||
|
500 |
— |
|||
|
16,0(160) |
15 |
Муфтовое |
2,2 |
|
|
20 |
3,5 |
|||
|
25 |
3,78 |
|||
|
40 |
9,38 |
|||
|
50 |
Фланцевое; под приварку |
74 |
||
|
80 |
130 |
|||
|
100 |
185 |
|||
|
150 |
430 |
|||
|
200 |
— |
|||
|
250 |
— |
|||
|
300 |
— |
|||
|
400 |
— |
|||
|
500 |
— |
|||
|
800 |
— |
|||
|

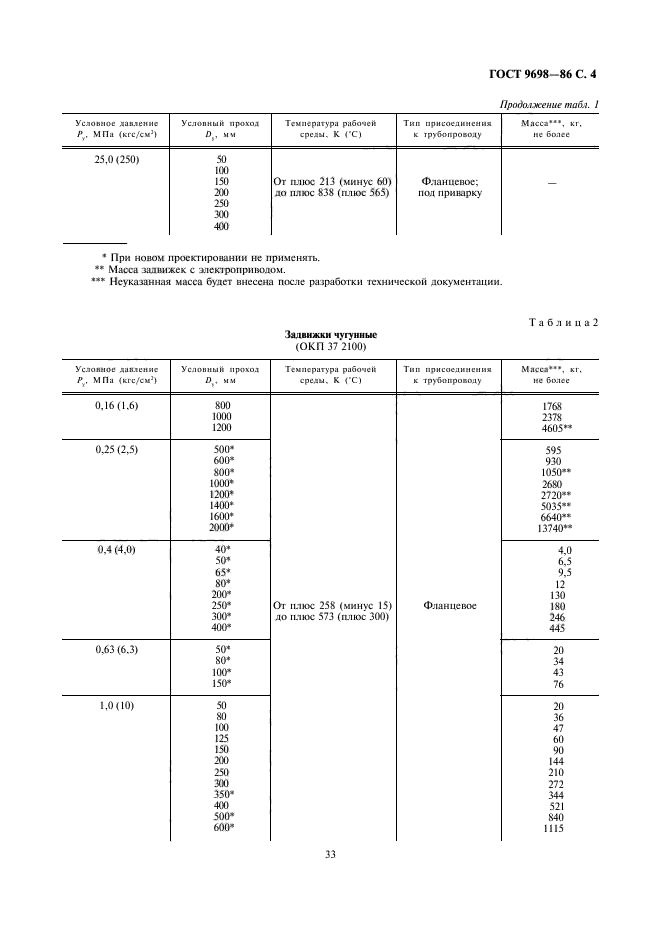

25,0(250) |
50 |
— |
||
|
100 |
||||
|
150 |
||||
|
200 |
||||
|
250 |
||||
|
300 |
||||
|
400 |
* При новом проектировании не применять.
** Масса задвижек с электроприводом.
*** Неуказанная масса будет внесена после разработки техниче
