ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

4Г

•нру*;

•():. _;|ЛИНЗЫ ДИСКОВЫЕ СТУПЕНЧАТЫЕ £7 ДЛЯ КИНОПРОЖЕКТОРОВ

*^ ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ. МЕТОДЫ ИЗМЕРЕНИЙ

ГОСТ 9507-82

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

РАЗРАБОТАН Государственным комитетом СССР по кинематографии

ИСПОЛНИТЕЛИ

М. С. Шустермаи, С. Б. Ратмер, В. Б. Блинова

ВНЕСЕН Государственным комитетом по кинематографии СССР

Зам. председателя О. И. Иошии

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31 марта 1982 г. N? 1379

УДК 778.22.W374/ Групп* У91

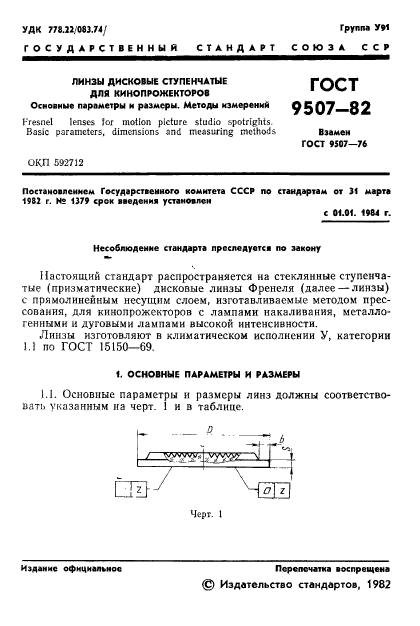

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИНЗЫ ДИСКОВЫЕ СТУПЕНЧАТЫЕ ДЛЯ КИНОПРОЖЕКТОРОВ

ГОСТ

Основные параметры и размеры. Методы измерений

Взамен

ГОСТ 9507-76

presnel lenses Jor motion picture studio spotrights.

Basic parameters, dimensions and measuring methods Взамен

OKU 592712

Постановлением Государственного комитета СССР по стандартам от 31 марта 1982 г. № 1379 срок введения установлен

С 01.01. 1984 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на стеклянные ступенча-

тые (призматические) дисковые линзы Френеля (далее —линзы) с прямолинейным несущим слоем, изготавливаемые методом прессования, для кинопрожскторов с лампами накаливания, металлогенными и дуговыми лампами высокой интенсивности.

Линзы изготовляют в климатическом исполнении У, категории

1.1 ПО ГОСТ 15150-69.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Основные параметры и размеры линз должны соответствовать указанным на черт. 1 и в таблице.

Черт. 1

Перепечатка воспрещена © Издательство стандартов, 1982

Издание официальное

Размеры в мм

		1	Р		S		ь				I^s. 2.’. 1* Ess ш	• ХА
Обозначе ние ТИПОрАЛУ^- Р*	Обозначение лиячм	кол окп	с ■ я о X	•» ас « •i V л. С	X в X с X	п Jk §■ е •к • о» С	X я * о X	п о Г» и О. Е	Дсйсгдихслыгос фокусное ряССТОАЯНС	S*T \|з 11 Э£ >	I^s. 2.’. 1* Ess ш	32 sg-г и* nil.
ЛФ 100	ЛФ 100-68	59 2712 0001	100	±1	0.6	-*-1.0 0.5	4	*t;0.5	От 68 ло 76	20 -13		1
ЛФ 150	ЛФ 150—100	59 2712 0002	150						От 100 до 112	32 -24	50	1.5
				±1.5		+ 1.5 -0.5		-0,7
ЛФ 250	ЛФ 250-150	59 2712 0003	250	±1.5	7.5	+ 1.5 -0.5	6	-0,7	От 150 до 168	45-35		2.5
ЛФ 355	ЛФ 355—250	59 2712 0004	355	+2.0	8.0	+3.0 • 0.5	9	L1.0	От 250 до 280	60 35
ЛФ 505	ЛФ 505-350	59 2712 0005	505	+ 2.0 -4.5	9.0	-3.5 -0.5	13	±1.1	Ог 350 до 392	60-40	75	3.5
ЛФ 610	ЛФ 610—420	59 2712 0006	010	+ 2.0 4,5	10,0	+4.0 -1.0	10	*2.0	От 420 до 470	92—55

Пример условного обозначения линзы диаметром 100 мм с фокусным расстоянием 68—76 мм:

к»

Линза ЛФ 100-68 ГОСТ 9507 82

ГОСТ 9507-12 Стр. 3

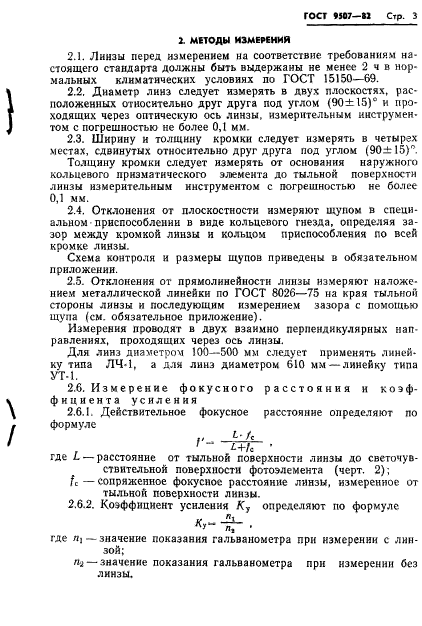

Z М1ТОДЫ ИЗМЕРЕНИЙ

2.1. Линзы перед измерением на соответствие требованиям настоящего стандарта должны быть выдержаны не менее 2 ч в нормальных климатических условиях по ГОСТ 15150-69.

2.2. Диаметр линз следует измерять в двух плоскостях, расположенных относительно друг друга под углом (90±15)° и проходящих через оптическую ось линзы, измерительным инструментом с погрешностью не более 0,1 мм.

2.3. Ширину и толщину кромки следует измерять в четырех местах, сдвинутых относительно друг друга под углом (90±15)°.

Толщину кромки следует измерять от основания наружного кольцевого призматического элемента до тыльной поверхности линзы измерительным инструментом с погрешностью не более 0,1 мм.

2.4. Отклонения от плоскостности измеряют щупом в специальном приспособлении в виде кольцевого гнезда, определяя зазор между кромкой линзы и кольцом приспособления по всей кромке линзы.

Схема контроля и размеры щупов приведены в обязательном приложении.

2.5. Отклонения от прямолинейности линзы измеряют наложением металлической линейки по ГОСТ 8026-75 на края тыльном стороны линзы и последующим измерением зазора с помощью щупа (см. обязательное приложение).

Измерения проводят в двух взаимно перпендикулярных направлениях, проходящих через ось линзы.

Для линз диаметром 100—500 мм следует применять линейку типа ЛЧ-1, а для линз диаметром 610 мм —линейку типа УТ-1.

2.6. Измерение фокусного расстояния и коэффициента усиления

2.6.1. Действительное фокусное расстояние определяют по формуле

, ‘ £+/< ¹ где L — расстояние от тыльной поверхности линзы до светочувствительной поверхности фотоэлемента (черт. 2); fс — сопряженное фокусное расстояние линзы, измеренное от тыльной поверхности линзы.

2.6.2. Коэффициент усиления К_у определяют по формуле

где л, ~ значение показания гальванометра при измерении с линзой;

/*а — значение показания гальванометра при измерении без линзы.

Стр. А ГОСТ 9507-82

/—источник cwtj: 2—вольтметр. Л—линз»: ♦—фото-

uichcbt; 3—галъвавоиетр

Черт. 2

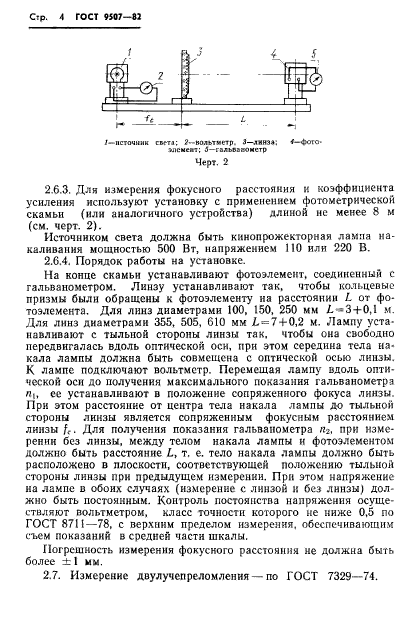

‘2.6.3. Для измерения фокусного расстояния к коэффициента усиления используют установку с применением фотометрической скамьи (или аналогичного устройства) длиной не менее 8 м (см. черт. 2).

Источником света должна быть кинопрожекторная лампа накаливания мощностью 500 Вт, напряжением 110 или 220 В.

2.6.4. Порядок работы на установке.

На конце скамьи устанавливают фотоэлемент, соединенный с гальванометром. Линзу устанавливают так. чтобы кольцевые призмы были обращены к фотоэлементу на расстоянии L от фотоэлемента. Для линз диаметрами 100, 150, 2.50 мм £-3 + 0,1 м. Для линз диаметрами 355, 505, 610 мм L-7 + 0,2 м. Лампу устанавливают с тыльной стороны линзы так. чтобы она свободно передвигалась вдоль оптической оси, при этом середина тела на* кала лампы должна быть совмещена с оптической осью линзы. К лампе подключают вольтметр. Перемещая лампу вдоль оптической оси до получения максимального показания гальванометра л,, ее устанавливают в положение сопряженного фокуса линзы. При этом расстояние от центра тела накала лампы до тыльной стороны линзы является сопряженным фокусным расстоянием линзы f_e. Для получения показания гальванометра п₂, при измерении без линзы, между телом накала лампы и фотоэлементом должно быть расстояние L, т. е. тело накала лампы должно быть расположено в плоскости, соответствующей положению тыльной стороны линзы при предыдущем измерении. При этом напряжение на лампе в обоих случаях (измерение с линзой и без линзы) должно быть постоянным. Контроль постоянства напряжения осуществляют вольтметром, класс точности которого не ниже 0,5 по ГОСТ 8711-78, с верхним пределом измерения, обеспечивающим съем показаний в средней части шкалы.

Погрешность измерения фокусного расстояния не должна быть более ±1 мм.

2.7. Измерение двулучеп релом лен ия — по ГОСТ 7329-74.

ГОСТ мет—81 Сф. 5

ПРИЛОЖЕНИЕ

Обязательное

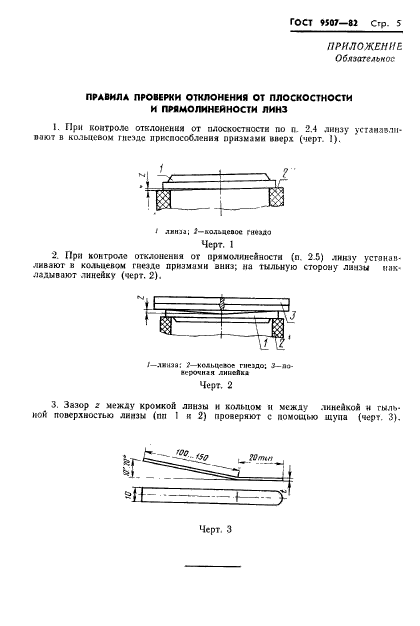

ПРАВИЛА ПРОВЕРКИ ОТКЛОНЕНИЯ ОТ ПЛОСКОСТНОСТИ И ПРЯМОЛИНЕЙНОСТИ линз

I. При контроле отклонения от плоскостности по п. 2.4 линзу устанавливают в кольцевом гнезде приспособления призмами иверх (черт. 1).

I лая»; 1— кольцевое гн*адо Черт. 1

2. При контроле отклонения or прямолинейности (п. 2.5) литу устанавливают в кольцевом гнезде призмами вниз; на тыльную сторону линзы накладывают линейку (черт. 2).

Г—лямзя: ?—кмыкаое гяеадр; 3-аа-вгрочная линейка

Черт. 2

3. Зазор г между кромкой линзы н кольцом и между линейкой и тыльной поверхностью лнпзы (пп I и 2) проверяют с помощью щупа (черт. 3).

V. ИЗДЕЛИЯ КУЛЬТУРНО-БЫТОВОГО НАЗНАЧЕНИЯ

Группа У90

Изменение Л I ГОСТ 19165-73 Носители телевизионных программ — кинофильмы 16-мм. Размеры и расположение поле* изображений и дорожек записи звука

Постановлением Государственного комитета СССР по стандартам от 17.12.S! Л 5461 срок введения установлен

с 01.05.82

Пункт 1. Заменить ссылку: ГОСТ 4S98—-56 на ГОСТ 20904-75-Пункг 2. Заменить ссылки: ГОСТ 9215-59 на ГОСТ 24229-80. ГОСТ 17706-72 на ГОСТ 17706-7$.

(Продолжение ем. стр. 208)

(Продолжение изменения к ГОСТ 19165-73) Пункт 3. Таблица. Заменить значения: 7,01 ±0,05 на 7,00±0,05; 6,31 max на 6,30 шах; 6,07 max ка 5.60 max.

Пункт 5. Заменить ссылку: ГОСТ 11360-65 на ГОСТ 22311-77.

Пуихт 6. Заменить ссылку: ГОСТ 9492-60 на ГОСТ 22311-77.

(ИУС № 3 19Э2 Г.1

У. ИЗДЕЛИЯ КУЛЬТУРНО-БЫТОВОГО НАЗНАЧЕНИЯ

Группа У90

Изменение Л& 2 ГОСТ 19ISS—73 Носители телевизионных программ-кинофидь-мы 16-км. Размеры и расположение полей изображений и дорожек записи заука

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 2в.06.87 № 2683

Дата введения Ol.11.87

Пункт 1. Третий абзац исключить; заменить ссылку: ГОСТ 20904-75 на ГОСТ 2С904—82.

(Продолжение си. с. 428)

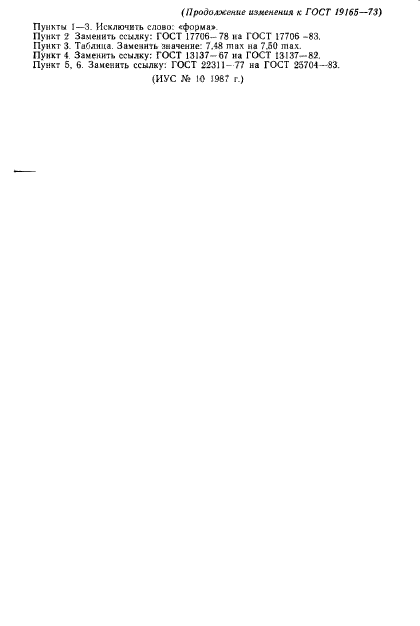

(Продолжение изменения к ГОСТ 19165

Пункты 1—3. Исключить слово: «форма»

Пункт 2 Заменить ссылку: ГОСТ 17706-78 на ГОСТ 17706 -83.

Пункт 3. Таблица. Заменить значение: 7.48 max на 7.50 max.

Пункт 4 Заменить ссылку: ГОСТ 13137-67 на ГОСТ 13137-82.

Пункт 5. 6. Заменить ссылку: ГОСТ 22311- 77 на ГОСТ 23704-83.

(ИУС 10 J967 г.)
