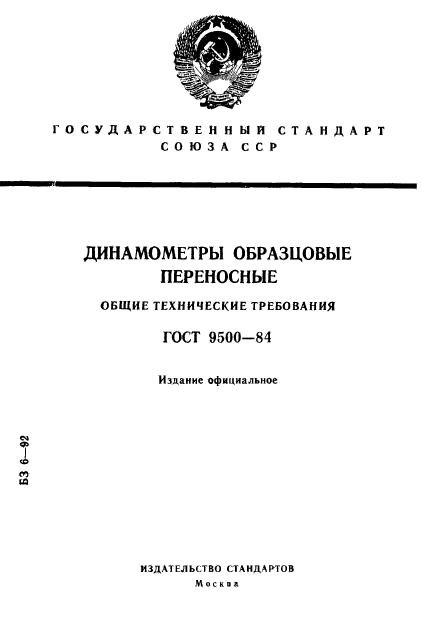

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДИНАМОМЕТРЫ ОБРАЗЦОВЫЕ ПЕРЕНОСНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ГОСТ 9500-84

Издание официальное

БЗ 6—92

ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

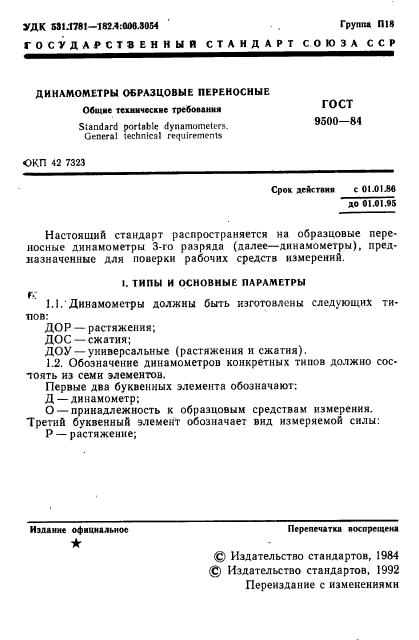

УДК 5Э1Л781—182.4:йОв.Ш4    Групп* П1в

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДИНАМОМЕТРЫ ОБРАЗЦОВЫЕ ПЕРЕНОСНЫЕ

Общие технические требовании

Standard portable dynamometers.

General technical requirements

ОКП 42 7323

Срок действия с 01.01-80 до 01.01.95

Настоящий стандарт распространяется на образцовые переносные динамометры 3-го разряда (далее—динамометры), предназначенные для поверки рабочих средств измерений.

I. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

К

1.1.    Динамометры должны быть изготовлены следующих типов:

ДОР — растяжения;

ДОС — сжатия;

ДОУ— универсальные (растяжения и сжатия).

1.2.    Обозначение динамометров конкретных типов должно состоять из семи элементов.

Первые два буквенных элемента обозначают:

Д — динамометр;

О-—принадлежность к образцовым средствам измерении. Третий буквенный элемент обозначает вид измеряемой силы:

Р — растяжение;

Издание официальное    Перепечатка    воспрещена

★

© Издательство стандартов, 1984 ® Издательство стандартов, 1992 Переиздание с изменениями

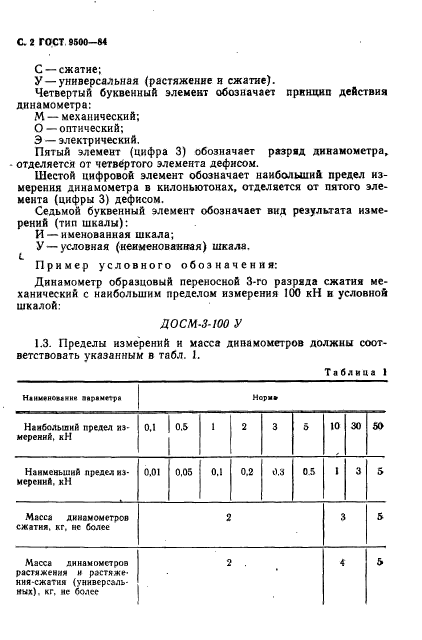

С 2 ГОСТ 9500-М

С —сжатие;

У— универсальная (растяжение и сжатие).

Четвертый буквенный элемент обозначает принцип действия динамометра:

М — механический;

О — оптический;

Э —электрический.

Пятый элемент (цифра 3) обозначает разряд динамометра» • отделяется от четвертого элемента дефисом.

Шестой цифровой элемент обозначает наибольший предел измерения динамометра в килоньютонах, отделяется от пятого элемента (цифры 3) дефисом.

Седьмой буквенный элемент обозначает вид результата измерений (тип шкалы);

И —именованная шкала;

У —условная (неименованная) шкала.

Пример условного обозначения:

Динамометр образцовый переносной 3-го разряда сжатия механический с наибольшим пределом измерения 100 кН и условной шкалой:

ДОСМ.3-100 У

1.3. Пределы измерений и масса динамометров должны соответствовать указанным в табл. 1.

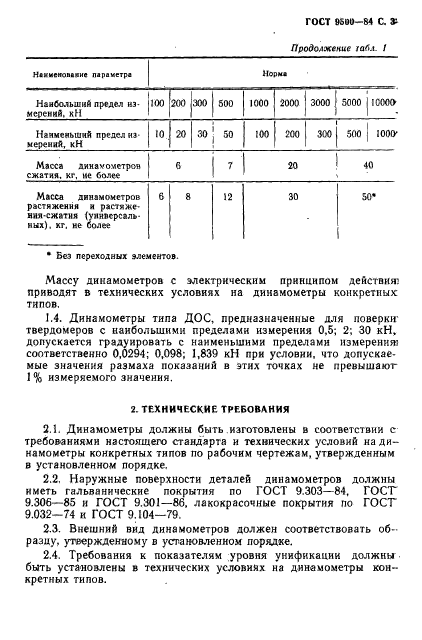

ГОСТ 95В0-&4 С. £

Массу динамометров с электрическим принципом действия; приводят в технических условиях на динамометры конкретных типов.

1.4. Динамометры типа ДОС, предназначенные для поверки твердомеров с наибольшими пределами измерения 0.5; 2; 30 кН. допускается градуировать с наименьшими пределами измерения? соответственно 0,0294; 0,098; 1,839 кН при условии, что допускаемые значения размаха показаний в этих точках не превышаюг 1 % измеряемого значения.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.    Динамометры должны быть изготовлены в соответствии с требованиями настоящего стандарта и технических условий на динамометры конкретных типов по рабочим чертежам, утвержденным в установленном порядке.

2.2.    Наружные поверхности деталей динамометров должны иметь гальванические покрытия по ГОСТ 9.303-84, ГОСТ 9.306-85 и ГОСТ 9.301-86, лакокрасочные покрытия по ГОСТ 9.032-74 и ГОСТ 9.104-79.

2.3.    Внешний вид динамометров должен соответствовать образцу, утвержденному в установленном порядке.

2.4.    Требования к показателям уровня унификации должны быть установлены в технических условиях на динамометры конкретных типов.

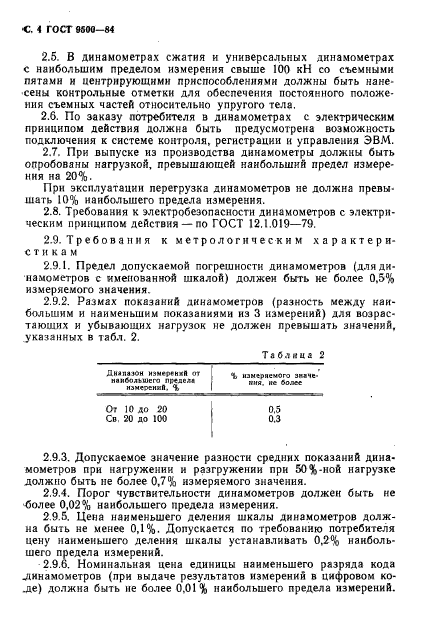

■С. 4 ГОСТ 9500-84

2.5.    В динамометрах сжатия и универсальных динамометрах с наибольшим пределом измерения свыше 100 кН со съемными пятами и центрирующими приспособлениями должны быть нанесены контрольные отметки для обеспечения постоянного положения съемных частей относительно упругого тела.

2.6.    По заказу потребителя в динамометрах с электрическим принципом действия должна быть предусмотрена возможность подключения к системе контроля, регистрации и управления ЭВМ.

2.7.    При выпуске из производства динамометры должны быть опробованы нагрузкой, превышающей наибольший предел измерения на 20%.

При эксплуатации перегрузка динамометров не должна превышать 10% наибольшего предела измерения.

2.8.    Требования к электробезопасностн динамометров с электрическим принципом действия —по ГОСТ 12.1.019-79.

2.9.    Требова ни я к метрологическим характеристикам

2.9.1,    Предел допускаемой погрешности динамометров (для динамометров с именованной шкалой) должен быть не более 0.5% измеряемого значения.

2.9.2.    Размах показаний динамометров (разность между наибольшим и наименьшим показаниями из 3 измерений) для возраста юших и убывающих нагрузок не должен превышать значений, указанных в табл. 2.

Та блчи & 2

Дмшгдем иэмеренхй от    ^    измеряемого    эначе-

наибольшего предела    „,,_{я    м}    so.w

изменений.    I

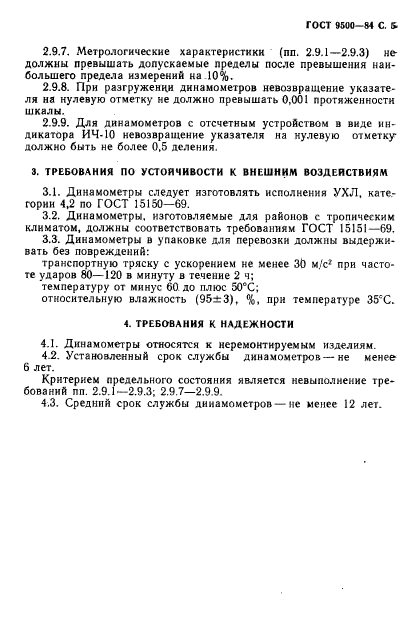

ГОСТ 9500— 84 С. S

2.9.7. Метрологические характеристики (пп. 2.9.1—2.9.3) не должны превышать допускаемые пределы после превышения наибольшего предела измерений на 10%.

2.9.8.    При разгруженци динамометров невозвращение указателя на нулевую отметку не должно превышать 0,001 протяженности шкалы.

2.9.9.    Для динамометров с отсчетным устройством в виде индикатора ЙЧ-10 невозвращение указателя на нулевую отметку должно быть не более 0,5 деления.

3. ТРЕБОВАНИЯ ПО УСТОЙЧИВОСТИ К ВНЕШНИМ ВОЗДЕЙСТВИЯМ

3.1.    Динамометры следует изготовлять исполнения УХЛ, категории 4,2 по ГОСТ 15150-69.

3.2.    Динамометры, изготовляемые для районов с тропическим климатом, должны соответствовать требованиям ГОСТ 15151-69.

3.3.    Динамометры в упаковке для перевозки должны выдерживать без повреждений:

транспортную тряску с ускорением не менее 30 м/с* при частоте ударов 80— 120 в минуту в течение 2 ч;

температуру от минус 60 до плюс 50°С;

относительную влажность (95±3), %, при температуре 35^СС.

4. ТРЕБОВАНИЯ К НАДЕЖНОСТИ

4.1.    Динамометры относятся к перемонтируемым изделиям.

4.2.    Установленный срок службы динамометров—не менее 6 лет.

Критерием предельного состояния является невыполнение требований пп. 2.9.1—2.9.3; 2.9.7—2.9.9.

4.3.    Средний срок службы динамометров — не менее 12 лет.

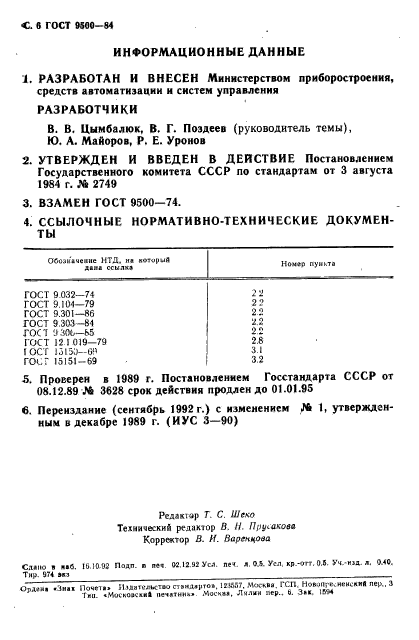

С. в ГОСТ W00—84

ИНФОРМАЦИОННЫЕ ДАННЫЕ

J. РАЗРАБОТАН И ВНЕСЕН Министерством приборостроения, средств автоматизации и систем управления

РАЗРАБОТЧИКИ

В. В. Цымбалюк, В. Г. Поздеев (руководитель темы),

Ю. А. Майоров, Р. Е. Уронов

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 3 августа 1984 г. «’ft 2749

3.    ВЗАМЕН ГОСТ 9500-74.

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5.    Проверен в 1989 г. Постановлением Госстандарта СССР от 08.12.89 № 3628 срок действия продлен до 01.01.95

6.    Переиздание (сентябрь 1992 г.) с изменением J* 1, утвержденным в декабре 1989 г. (ИУС 3—90)
