ГОСТ 9411-91 | Стройсоветы

Стекло оптическое цветное. Технические условия

Заменяет
Страница 1

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

Страница 19

Страница 20

Страница 21

Страница 22

Страница 23

Страница 24

Страница 25

Страница 26

Страница 27

Страница 28

Страница 29

Страница 30

Страница 31

Страница 32

Страница 33

Страница 34

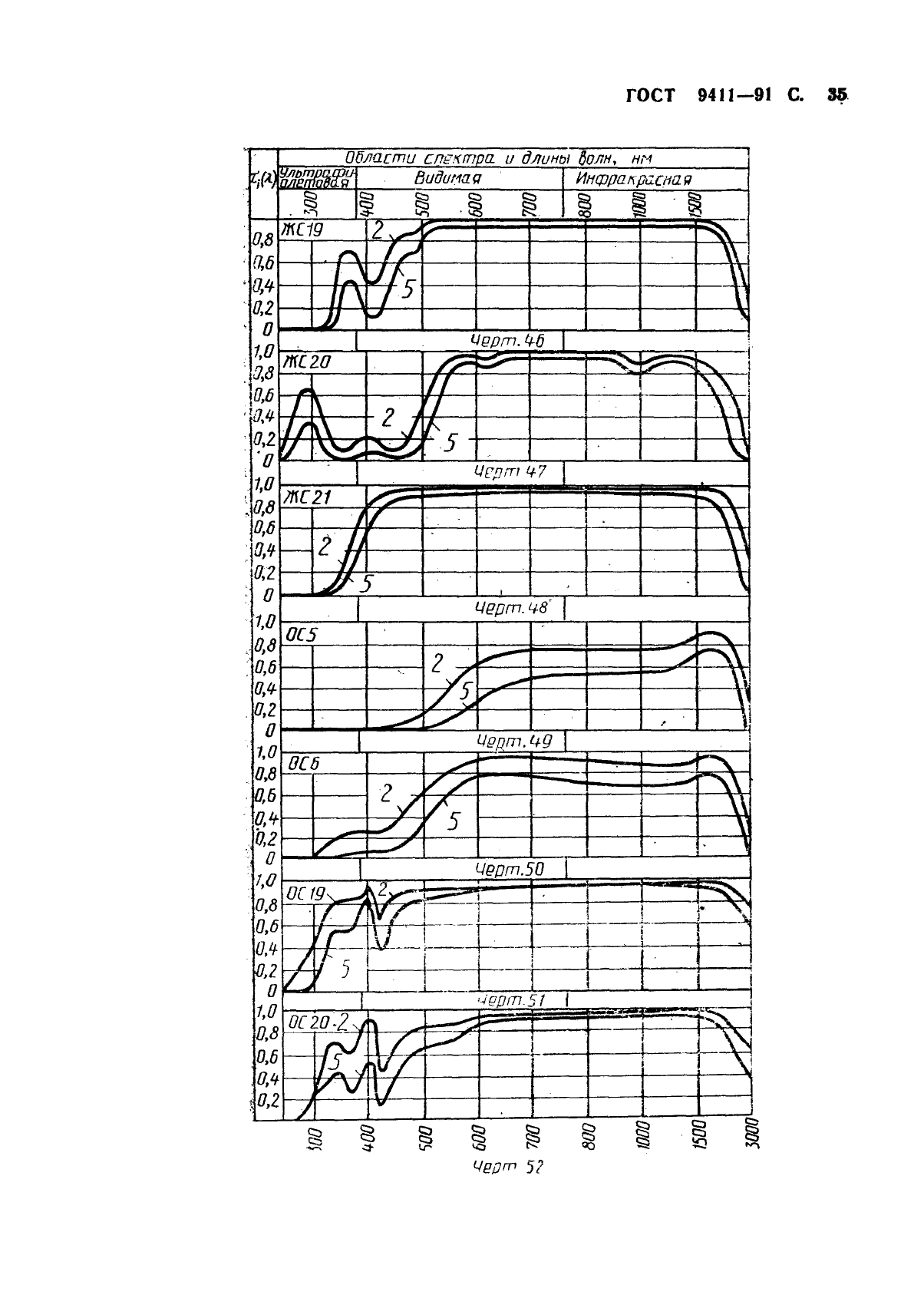

Страница 35

Страница 36

Страница 37

Страница 38

Страница 39

Страница 40

Страница 41

Страница 42

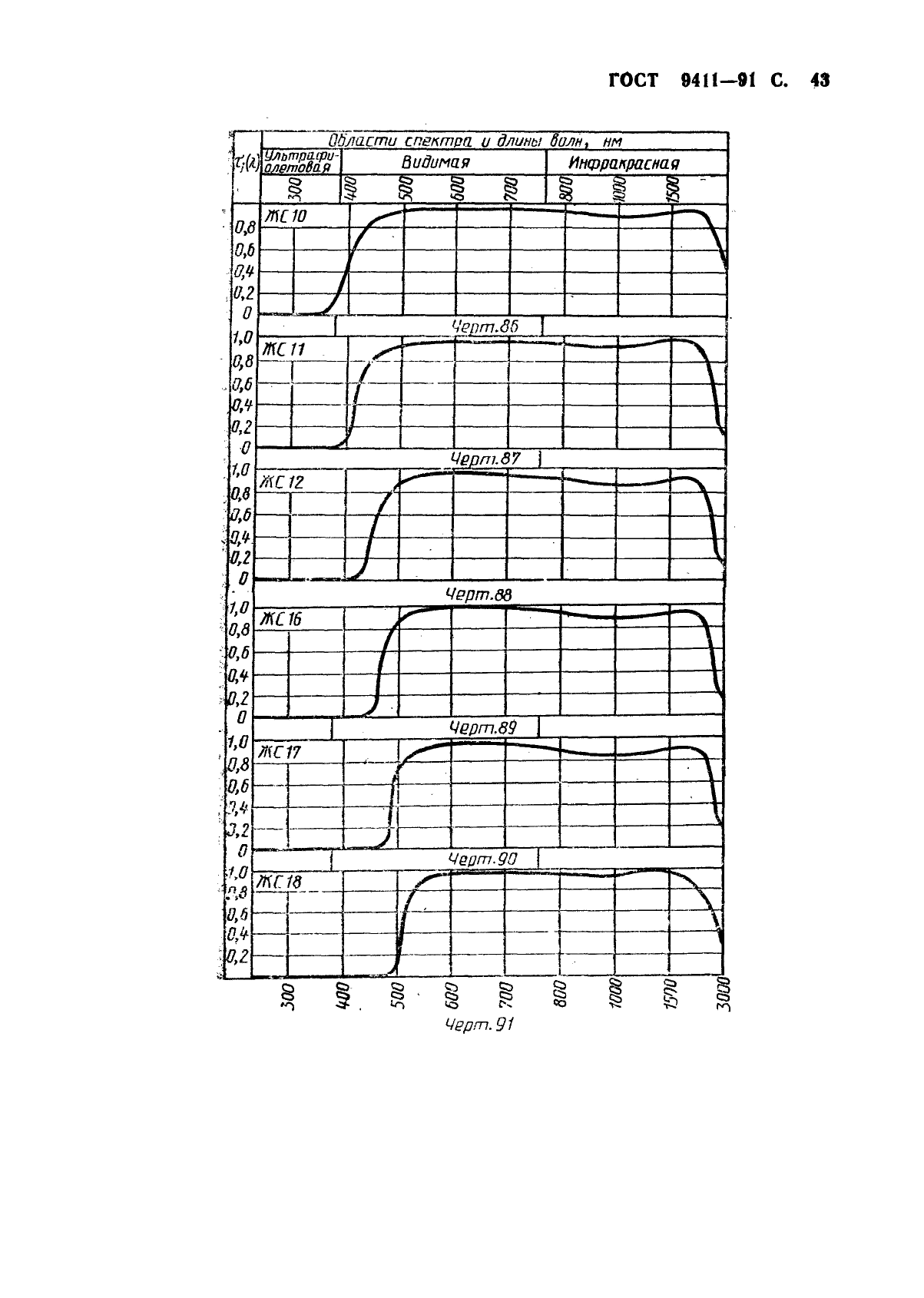

Страница 43

Страница 44

Страница 45

Страница 46

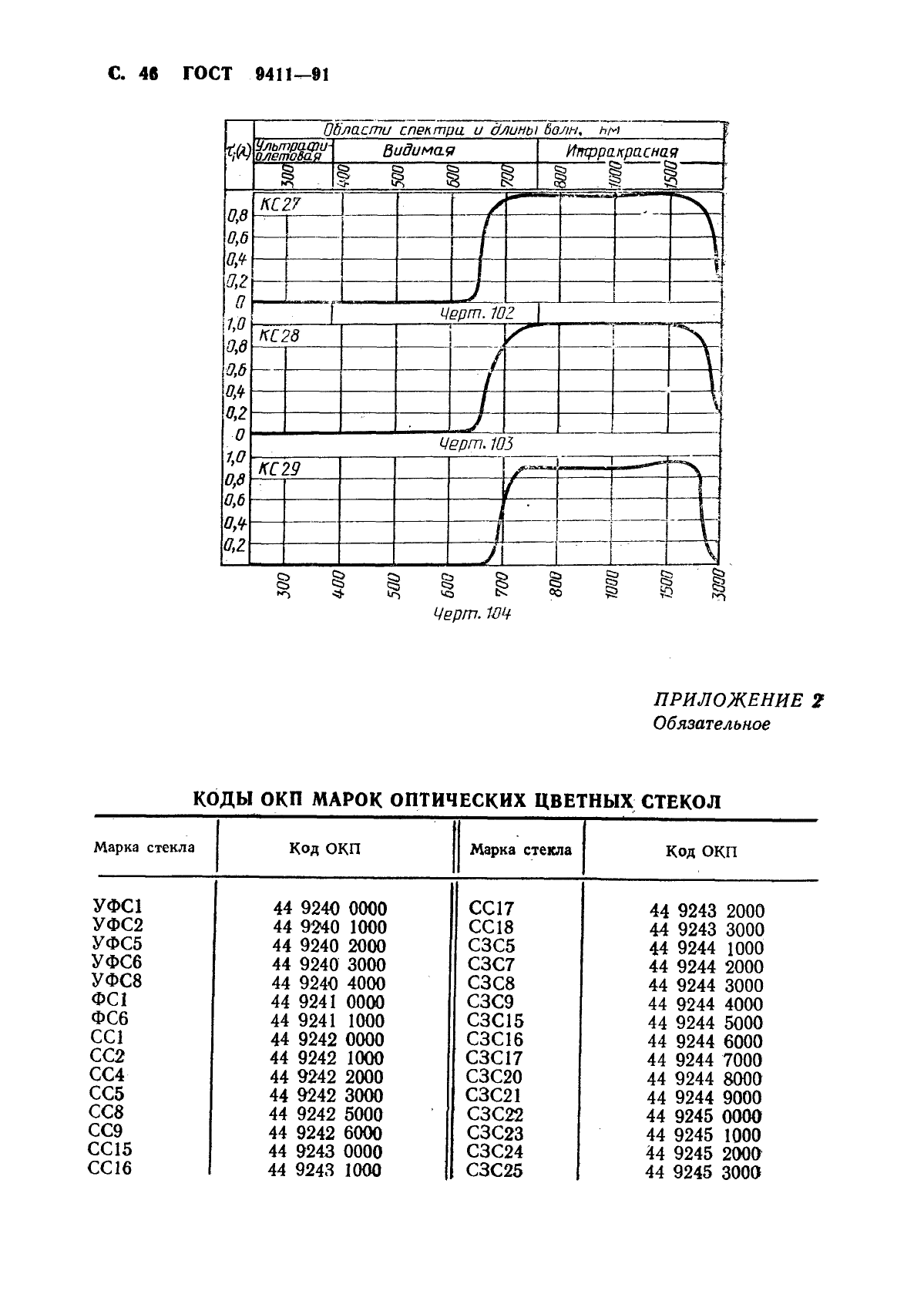

Страница 47

Страница 48

Страница 49

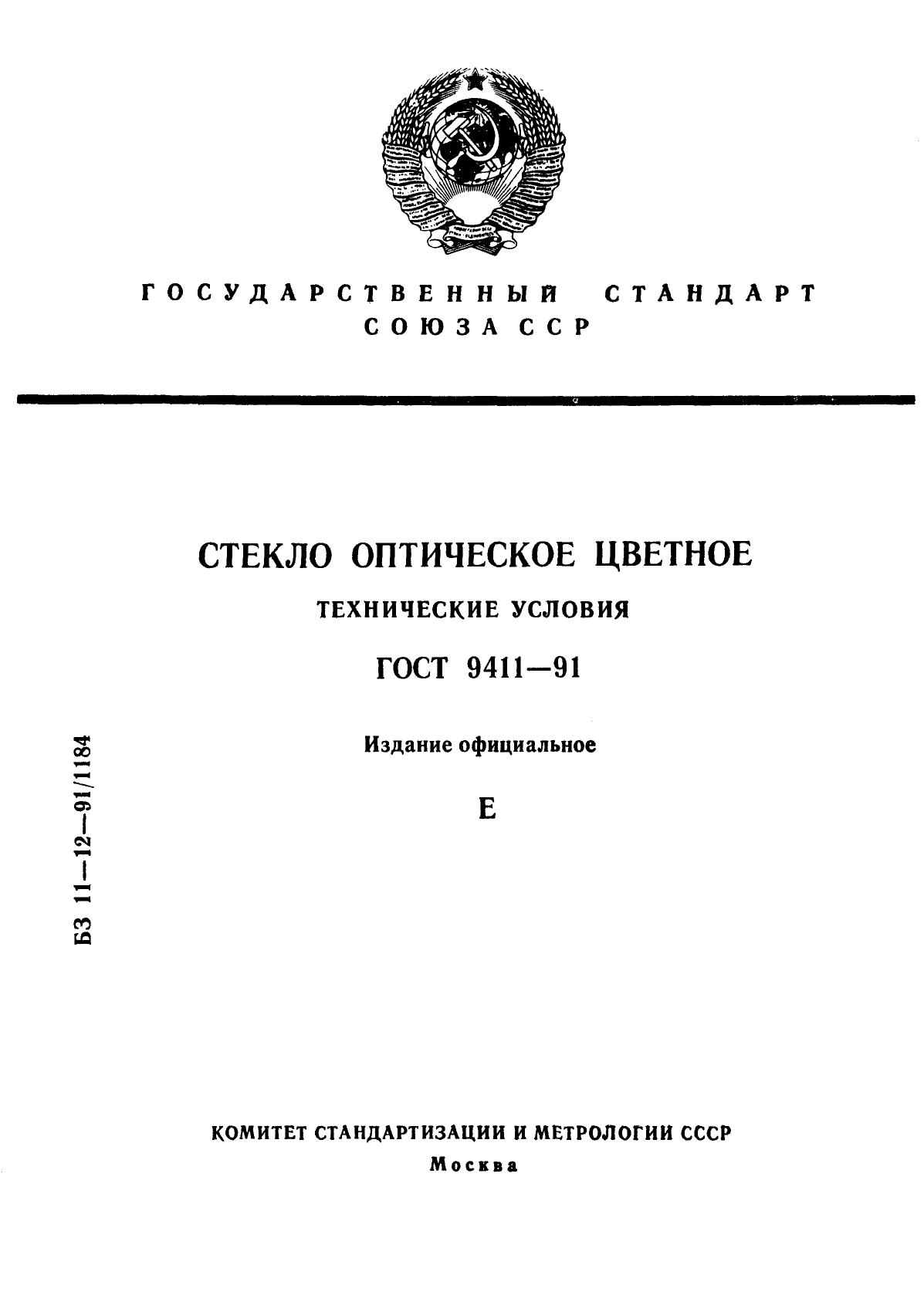

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТЕКЛО ОПТИЧЕСКОЕ ЦВЕТНОЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 9411-91

Издание официальное

БЗ 11 — 12—91/1184

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР Москва

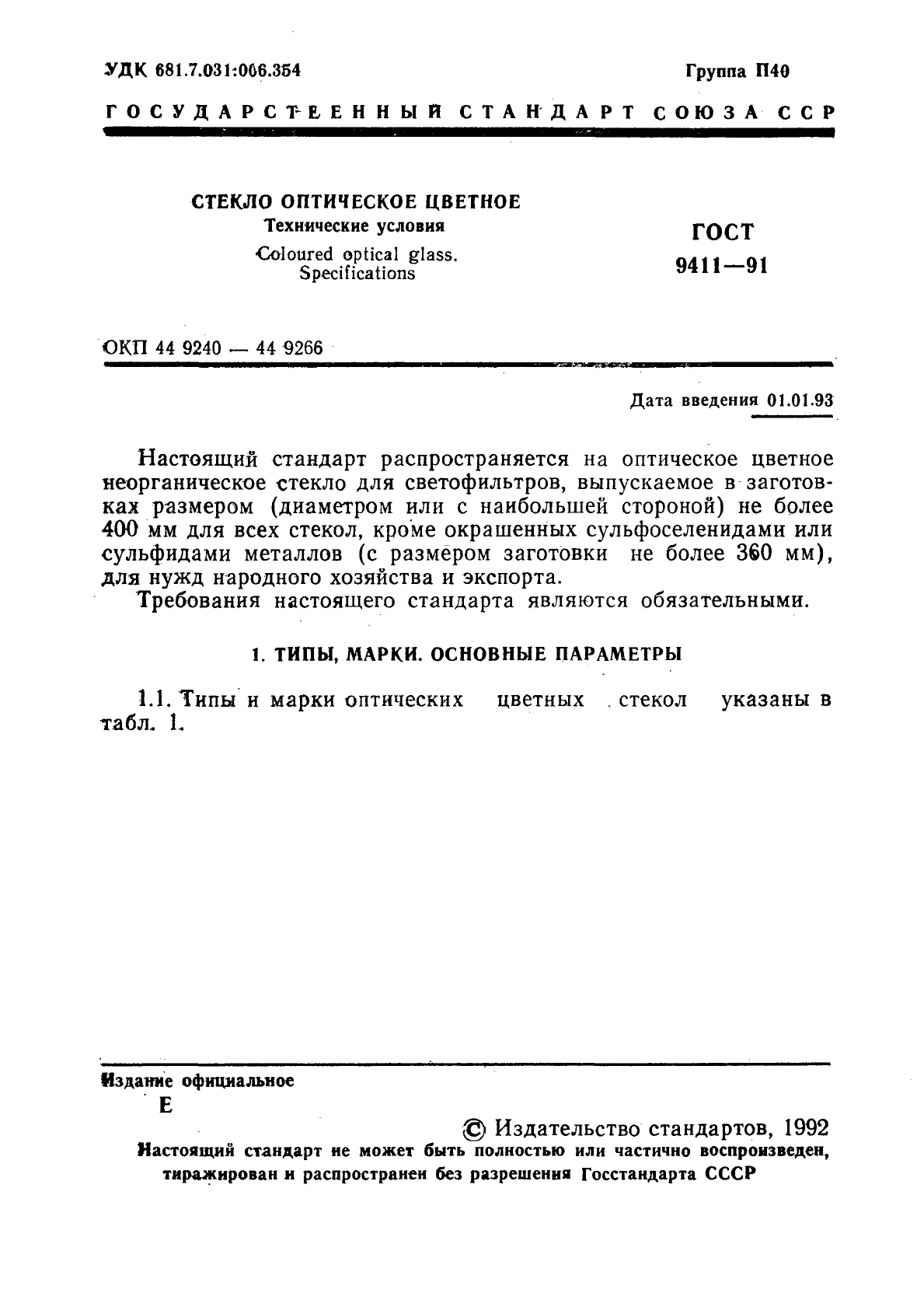

УДК 681.7.0311066.364 Группа П40

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТЕКЛО ОПТИЧЕСКОЕ ЦВЕТНОЕ Технические условия

ГОСТ

9411—91

•Coloured optical glass. Specifications

ОКП 44 9240 — 44 9266

Дата введения 01.01.93

Настоящий стандарт распространяется на оптическое цветное неорганическое стекло для светофильтров, выпускаемое в заготовках размером (диаметром или с наибольшей стороной) не более 400 мм для всех стекол, кроме окрашенных сульфоселенидами или сульфидами металлов (с размером заготовки не более 360 мм), для нужд народного хозяйства и экспорта.

Требования настоящего стандарта являются обязательными.

1. ТИПЫ, МАРКИ. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Типы и марки оптических цветных стекол указаны в табл. L

Издание официальное

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения Госстандарта СССР

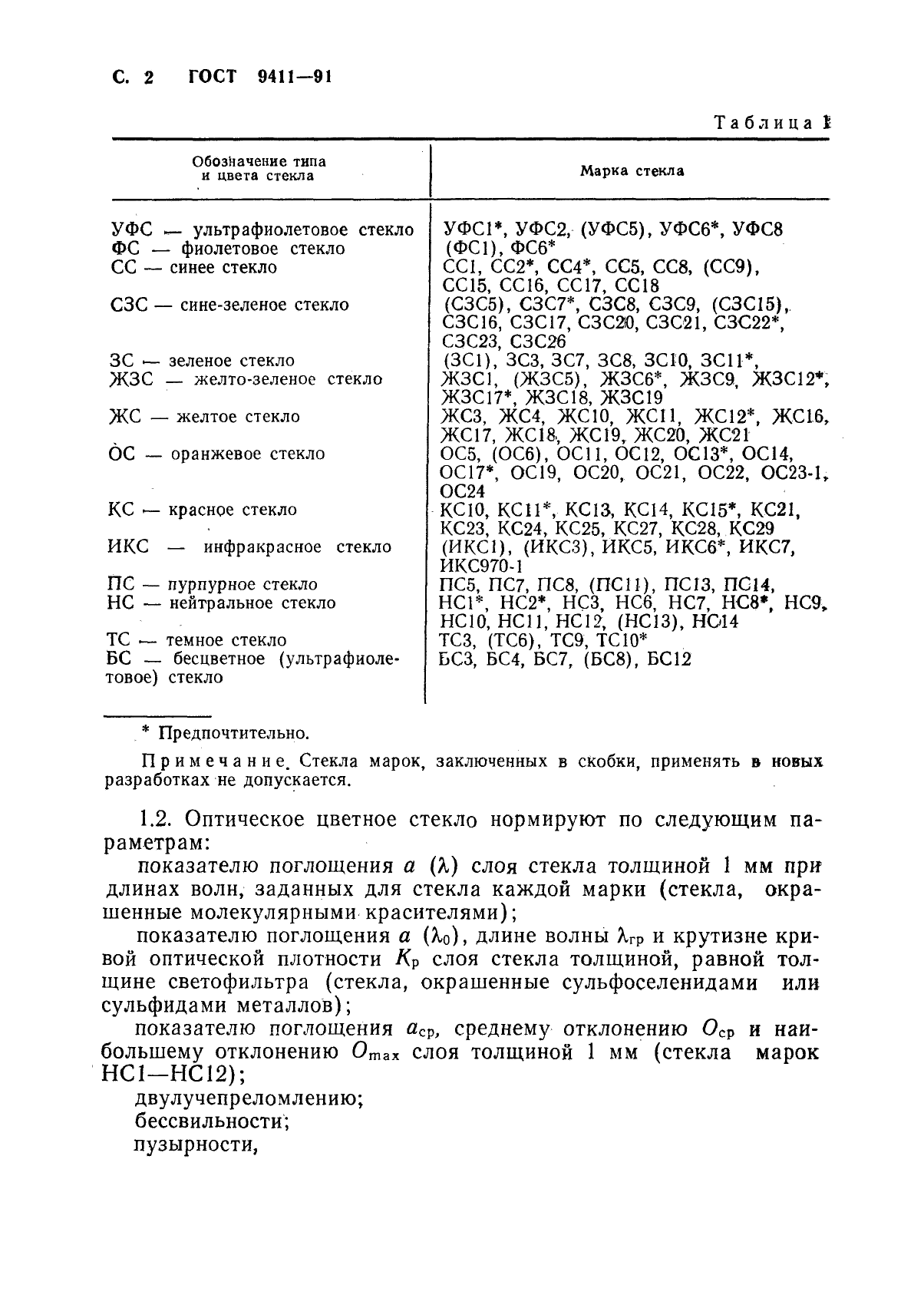

С. 2 ГОСТ 9411-91

Таблица t

Обозначение типа и цвета стекла

Марка стекла

УФС — ультрафиолетовое стекло ФС — фиолетовое стекло СС — синее стекло

СЗС

сине-зеленое стекло

ЗС — зеленое стекло

ЖЗС — желто-зеленое стекло

ЖС — желтое стекло

ОС — оранжевое стекло

КС — красное стекло

ИКС — инфракрасное стекло

ПС — пурпурное стекло НС — нейтральное стекло

ТС «— темное стекло БС — бесцветное (ультрафиолетовое) стекло

УФС1*, УФС2, (УФС5), УФС6*, УФС8 (ФС1), ФС6*

CCI, СС2*, СС4*, СС5, СС8, (СС9),

СС15, CCI6, СС17, СС18

(СЗС5), СЗС7*, СЗС8, СЗС9, (СЗС15),

СЗС 16, СЗС 17, СЗС2Ю, СЗС21, СЗС22*, C3C23, СЗС26

(ЗС1), ЗСЗ, ЗС7, ЗС8, ЗСЮ, ЗС11*,

ЖЗС1, (ЖЗС5), ЖЗС6*, ЖЗС9, ЖЗС 12*,

ЖЗС 17*, ЖЗС 18, ЖЗС 19

ЖСЗ, ЖС4, ЖС10, ЖСП, ЖС 12*, ЖС16,

ЖС 17, ЖС18, ЖС 19, ЖС20, ЖС21

ОС5, (ОС6), ОСП, ОС 12, ОС 13*, ОС 14,

ОС17*, ОС 19, ОС20, ОС21, ОС22, ОС23-1,

ОС24

КС10, КС 11*. КС13, КС14, КС15*, КС21, КС23, КС24, КС25, КС27, КС28, КС29 (ИКС1), (ИКСЗ), ИКС5, ИКС6*, ИКС7, ИКС970-1

ПС5, ПС7, ПС8, (ПСП), ПС13, ПС14,

НС1*, НС2*, HC3, НС6, НС7, НС8*, НС9, НС10, НС11, НС 12, (НС13), HG14 тез, (тсб), тс9, тсю*

DC3, БС4, БС7, (БС8), БС12

* Предпочтительно.

Примечание. Стекла марок, заключенных в скобки, применять в новых разработках не допускается.

1.2. Оптическое цветное стекло нормируют по следующим параметрам:

показателю поглощения а (Я) слоя стекла толщиной 1 мм при длинах волн, заданных для стекла каждой марки (стекла, окрашенные молекулярными красителями);

показателю поглощения а (Хо), длине волны Х_гр и крутизне кривой оптической плотности К_Р слоя стекла толщиной, равной толщине светофильтра (стекла, окрашенные сульфоселенидами или сульфидами металлов);

показателю поглощения a_cv, среднему отклонению О_ср и наибольшему отклонению О_тах слоя толщиной 1 мм (стекла марок НС1—НС12);

двулучепреломлению;

бессвильности;

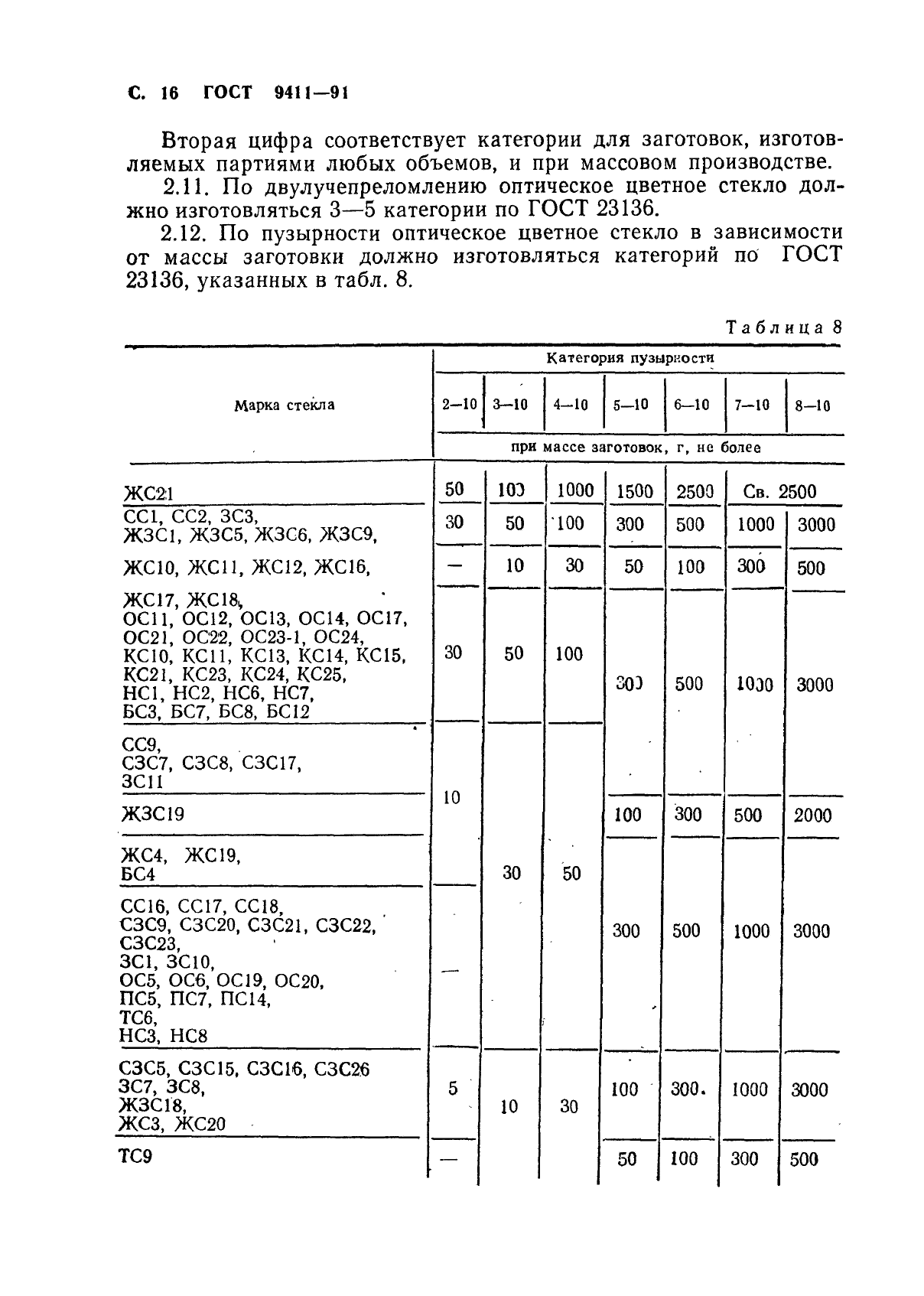

пузырности,

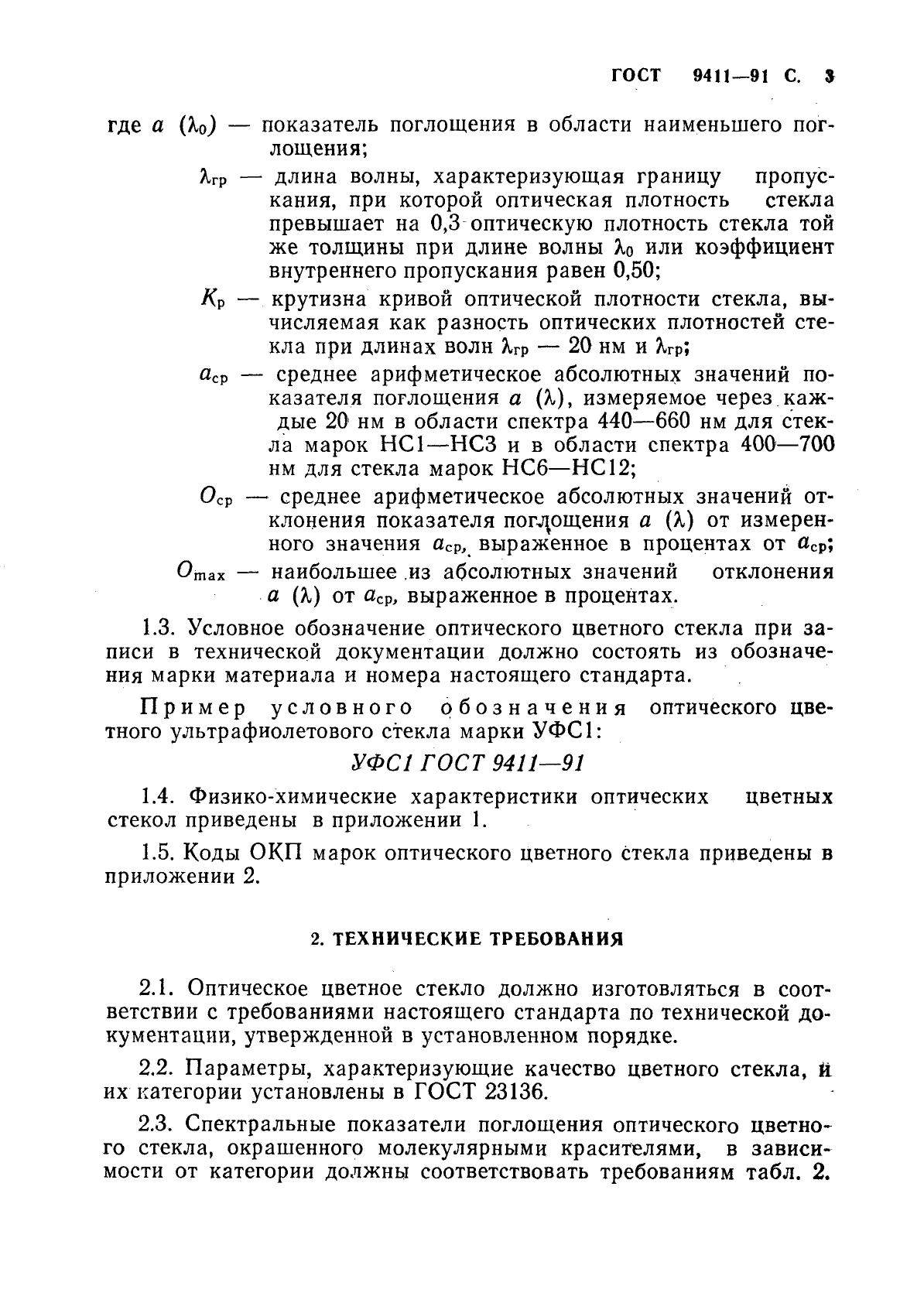

ГОСТ 9411— 91 С. 8

где а (ко) — показатель поглощения в области наименьшего поглощения;

tap — длина волны, характеризующая границу пропускания, при которой оптическая плотность стекла превышает на 0,3 оптическую плотность стекла той же толщины при длине волны Хо или коэффициент внутреннего пропускания равен 0,50;

К_Р — крутизна кривой оптической плотности стекла, вычисляемая как разность оптических плотностей стекла при длинах волн tap — 20 нм и tap;

а_Ср — среднее арифметическое абсолютных значений показателя поглощения а (Я), измеряемое через каждые 20 нм в области спектра 440—660 нм для стекла марок НС1—НСЗ и в области спектра 400—700 нм для стекла марок НС6—НС 12;

О_ср — среднее арифметическое абсолютных значений отклонения показателя поглощения а (А,) от измеренного значения а_ср, выраженное в процентах от а_ср;

Оглах — наибольшее из абсолютных значений отклонения а (Я) от а_ср, выраженное в процентах.

1.3. Условное обозначение оптического цветного стекла при записи в технической документации должно состоять из обозначения марки материала и номера настоящего стандарта.

Пример условного обозначения оптического цветного ультрафиолетового стекла марки УФС1:

УФС1 ГОСТ 9411-91

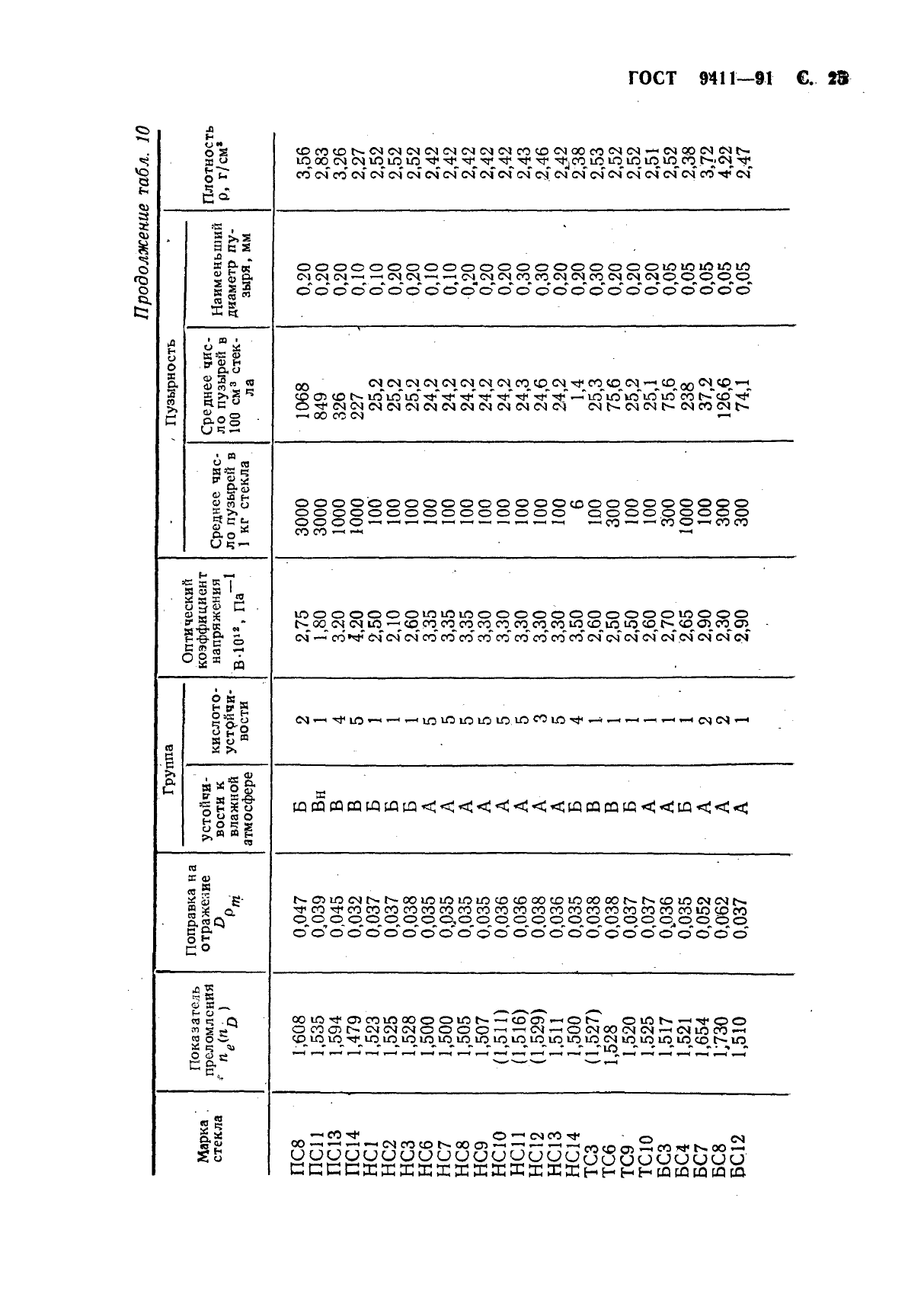

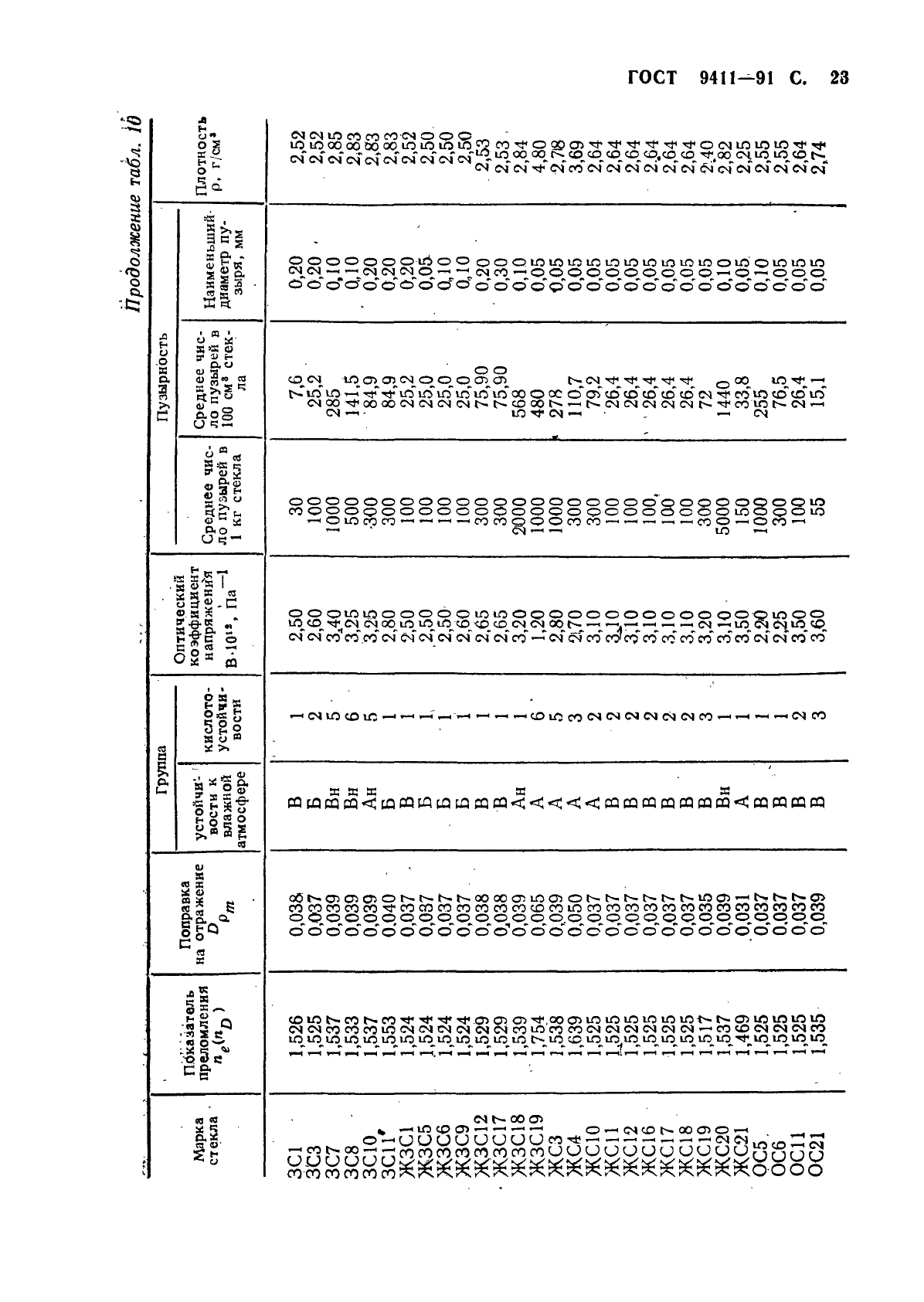

1.4. Физико-химические характеристики оптических цветных стекол приведены в приложении 1.

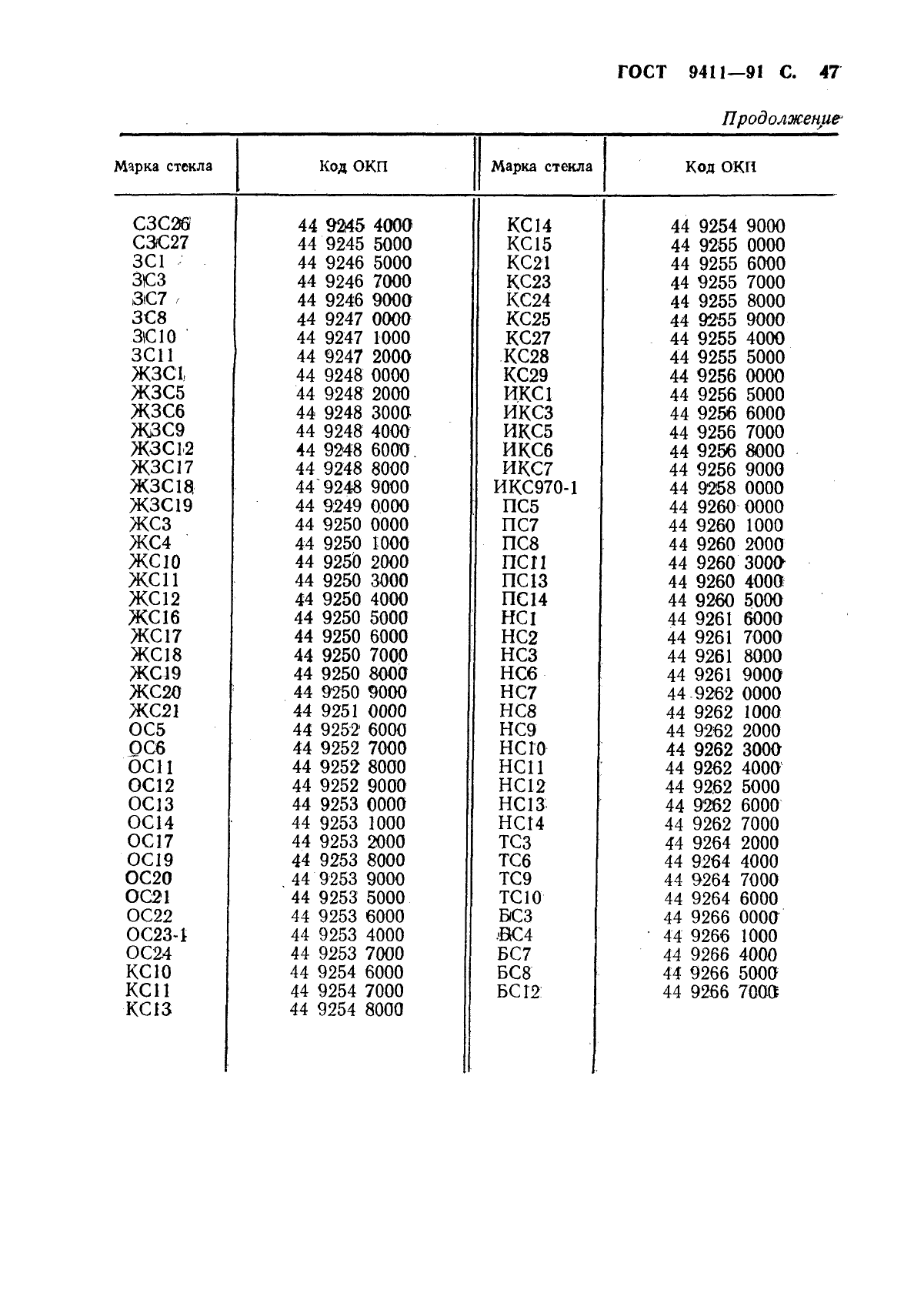

1.5. Коды ОКП марок оптического цветного стекла приведены в приложении 2.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Оптическое цветное стекло должно изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

2.2. Параметры, характеризующие качество цветного стекла, й их категории установлены в ГОСТ 23136.

2.3. Спектральные показатели поглощения оптического цветного стекла, окрашенного молекулярными красителями, в зависимости от категории должны соответствовать требованиям табл. 2.

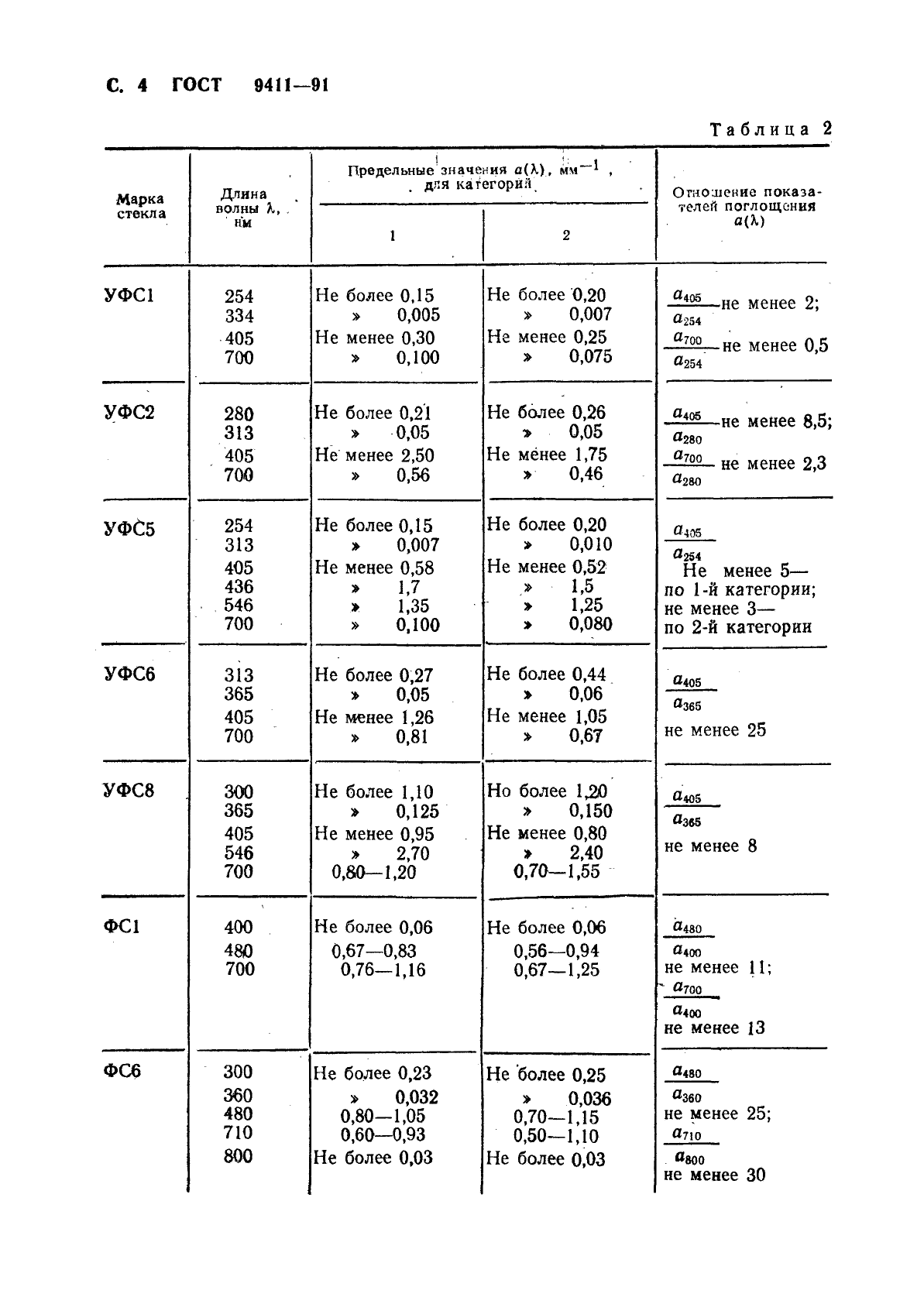

С. 4 ГОСТ 9411-91

Таблица 2

Марка стекла	Дпина	Предельные значения а(\), мм 1 , для категорий’		Отношение показателей поглощения а(М
Марка стекла	волны к, . нм	1	2	Отношение показателей поглощения а(М
УФС1	254 334 405	Не более 0,15 » 0,005 Не менее 0,30	Не более 0,20 » 0,007 Не менее 0,25	<405 <254 °700	не менее 2; не менее 0,5
	700	> 0,100	> 0,075	**254	не менее 2; не менее 0,5
УФС2	280	Не более 0,21	Не более 0,26	#405	не менее 8,5; не менее 2,3
	313 405	» 0,05 Не менее 2,50	» 0,05 Не менее 1,75	<*280 О 700
	700	» 0,56	» 0,46	#280
УФС5	254 313 405 436 546 700	Не более 0,15	Не более 0,20 > 0,010 Не менее 0,52 » 1,5 » 1,25 > 0,080	a* 05
	254 313 405 436 546 700	» 0,007 Не менее 0,58 > 1,7 » 1,35 * 0,100	Не более 0,20 > 0,010 Не менее 0,52 » 1,5 » 1,25 > 0,080	0254 Не менее 5— по 1-й категории; не менее 3— по 2-й категории
УФС6	313 365 405 700	Не более 0,27 » 0,05 Не менее 1,26 » 0,81	Не более 0,44 » 0,06 Не менее 1,05 » 0,67	Д405
	313 365 405 700	Не более 0,27 » 0,05 Не менее 1,26 » 0,81	Не более 0,44 » 0,06 Не менее 1,05 » 0,67	°365 не менее 25
УФС8	300 365 405 546 700	Не более 1,10	Но более 1,20 > 0,150 Не менее 0,80 » 2,40 0,70-1,55	0405
	300 365 405 546 700	» 0,125 Не менее 0,95 » 2,70 0,80-1,20	Но более 1,20 > 0,150 Не менее 0,80 » 2,40 0,70-1,55	Я365 не менее 8
ФС1	400	Не более 0,06	Не более 0,06	#480
	480 700	0,67—0,83 0,76—1,16	0,56-0,94 0,67—1,25	О«00 не менее 11; ‘ О700
				О400 не менее 13
ФС6	300	Не более 0,23	Не более 0,25	0480
	360 480 710	> 0,032 0,80-1,05 0,60—0,93	» 0,036 0,70-1,15 0,50—1,10	0360 не менее 25; O7I0
	800	Не более 0,03	Не более 0,03	Овоо не менее 30

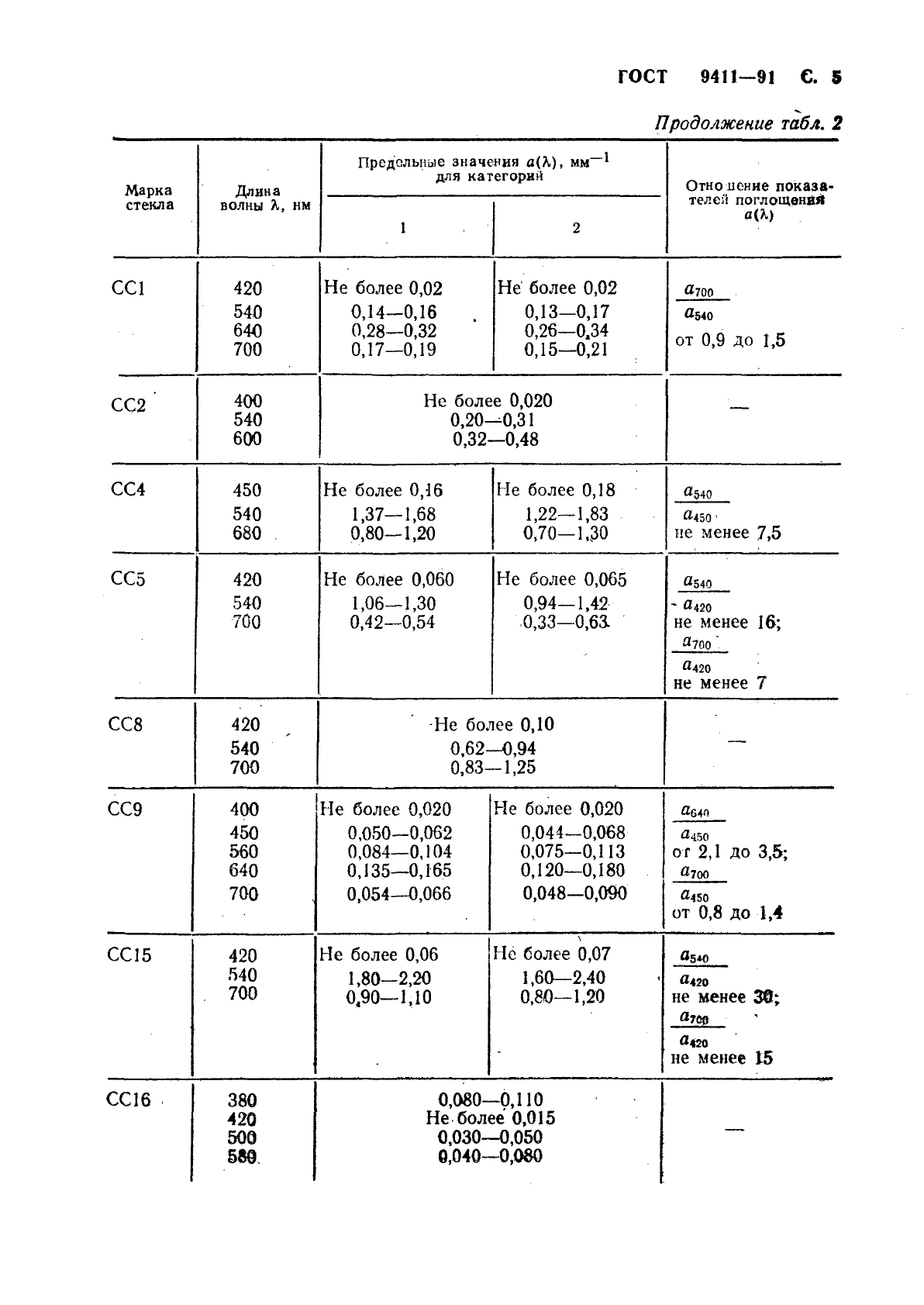

ГОСТ 9411-91 е. 5

Продолжение табл. 2

Марка	Длина	Продольные значения а(\), мм^-1 для категорий		Отно пение показа*
стекла	волны А,, нм	1	2	теле;* поглощений а(Ь)
СС1	420	Не более 0,02	Не более 0,02	<*700
	540 640	0,14-0,16 0,28—0,32	0,13—0,17 0,26—0,34	<*54о от 0,9 до 1,5
	700	0,17—0,19	0,15—0,21	<*54о от 0,9 до 1,5
СС2 ’	400 540 600	Не более 0,020 0,20—0,31 0,32-0,48		—
СС4	450	Не более 0,16	Не более 0,18	<*540
	540	1,37—1,68	1,22—1,83	<*450
	680	0,80-1,20	0,70—1,30	не менее 7,5
СС5	420	Не более 0,060	Не более 0,065	£*540
	540	1,06-1,30	0,94-1,42	* О 420
	700	0,42-0,54	0,33—0,63	не менее 16; Я700 ‘ <*420 не менее 7
СС8	420	Не более 0,10
	540 700	0,62-0,94 0,83-1,25
СС9	400	Не более 0,020	Не более 0,020	<*С40
	450	0,050-0,062	0,044-0,068	<3450
	560	0,084—0,104	0,075—0,113	от 2,1 до 3,5;
	640	0,135—0,165	0,120—0,180	<*700
	700	0,054—0,066	0,048-0,090	<*450 от 0,8 до 1,4
СС15	420	Не более 0,06	\ Не более 0,07	<50
	540	1,80-2,20	1,60—2,40	<*420
	700	0,90—1,10	0,80—1,20	не менее 30; <7Св <420 не менее 15
СС16	380 420	0,080—0,110 Не более 0,015
	500 580	0,030—0,050 0,040—0,080

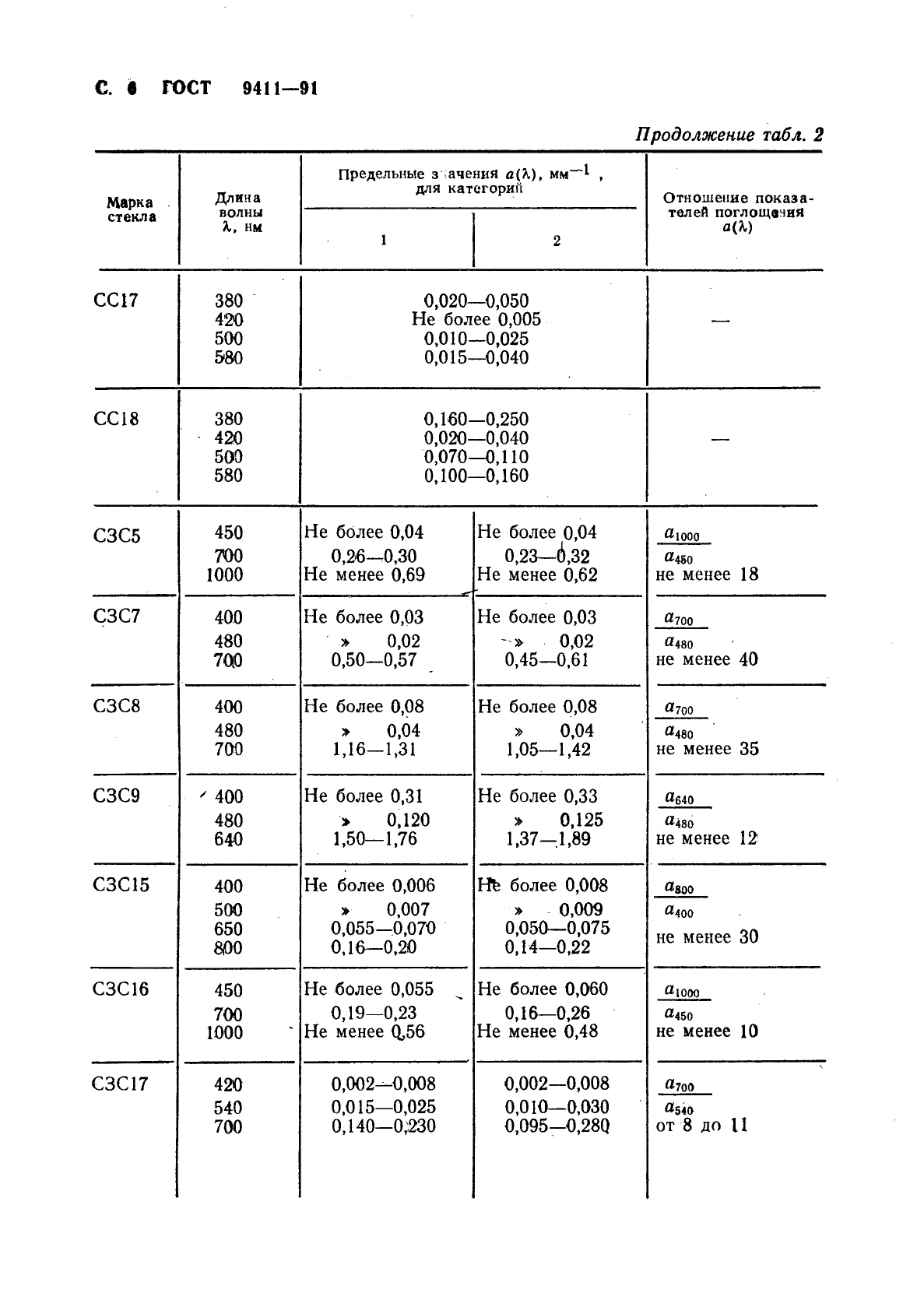

С. в ГОСТ 9411-91

Продолжение табл. 2

Марка	Длина	Предельные з ачения а(К), мм“1 , для категорий		Отношение показа
стекла	волны А,, нм	1	2	телей поглощачия «<*>
СС17	380 420 500 580	0,020—0,050 Не более 0,005 0,010—0,025 0,015—0,040		—
СС18	380 420 500 580	0,160-0,250 0,020—0,040 0,070—0,110 0,100—0,160		—
СЗС5	450 700 1000	Не более 0,04 0,26—0,30 Не менее 0,69	Не более 0,04 0,23—6,32 Не менее 0,62	0 юоо 0450 не менее 18
СЗС7	400	Не более 0,03	Не более 0,03	<*700
	480 70Ю	» 0,02 0,50—0,57	-» 0,02 0,45-0,61	0480 не менее 40
СЗС8	400	Не более 0,08	Не более 0,08	0700
	480 700	> 0,04 1,16—1,31	> 0,04 1,05—1,42	0480 не менее 35
СЗС9	‘ 400 480 640	Не более 0,31 » 0,120 1,50—1,76	Не более 0,33 » 0,125 1,37-1,89	0640 0480 не менее 12
СЗС15	400	Не более 0,006	Hfe более 0,008	0800
	500 650 800	» 0,007 0,055-0,070 0,16—0,20	* 0,009 0,050—0,075 0,14—0,22	0400 не менее 30
СЗС16	450 700 1000	Не более 0,055 0,19—0,23 Не менее 0,56	Не более 0,060 0,16—0,26 Не менее 0,48	01000 0450 не менее 10
СЗС17	420 540 700	0,002—0,008 0,015—0,025 0,140—0;230	0,002—0,008 0,010—0,030 0,095-0,280	0709 0540 ОТ 8 ДО 11

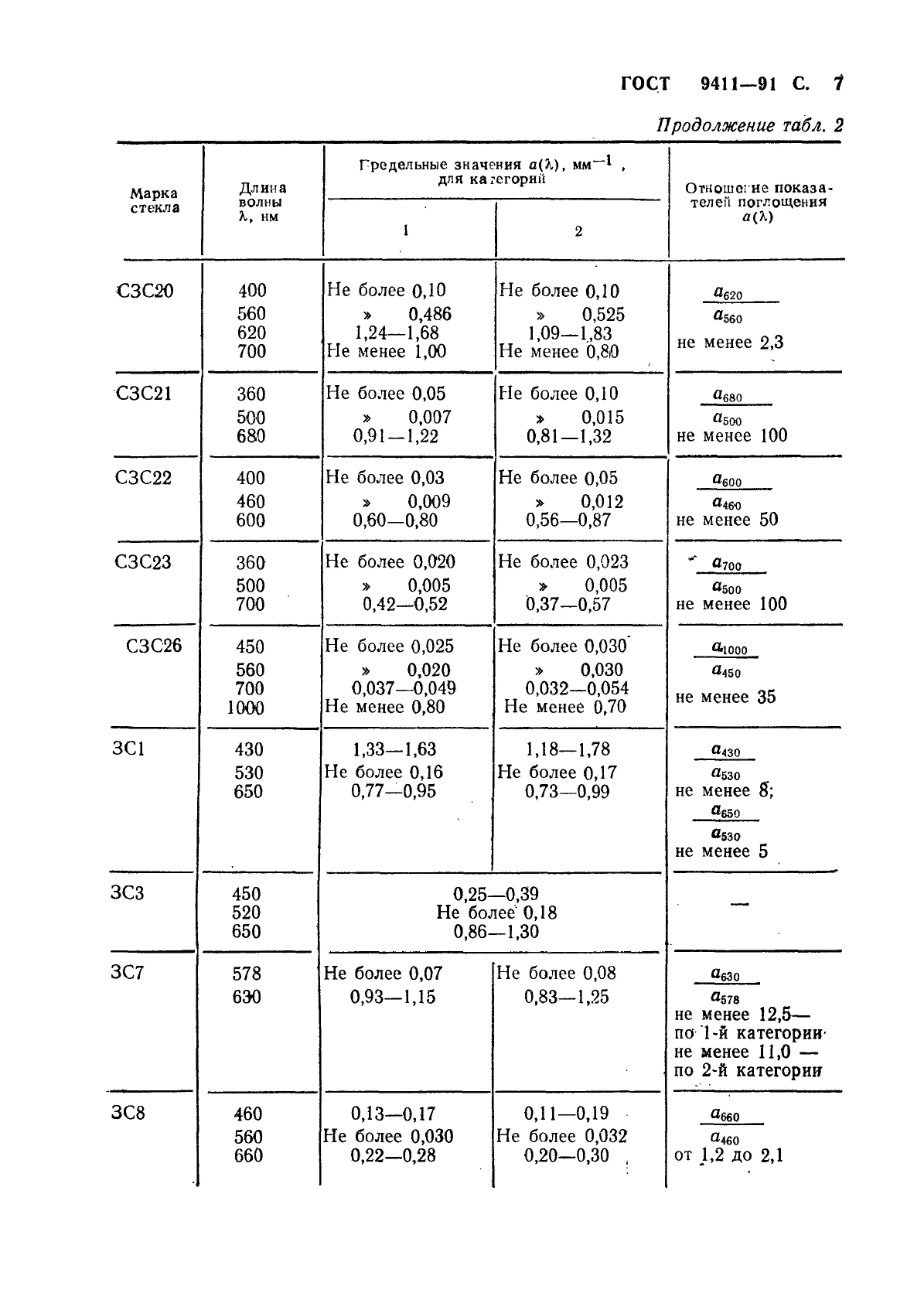

ГОСТ 9411-91 С. 1

Продолжение табл. 2

Марка	Длина	Предельные значения а(Я), мм~* , для категории		Отношсгие показа
стекла	ВОЛНЫ нм	1	2	телей поглощения Л(Х)
СЗС20	400 560 620 700	Не более 0,10 » 0,486 1,24—1,68 Не менее 1,00	Не более 0,10 » 0,525 1,09—1,83 fie менее 0,80	#620 °560 не менее 2,3
СЗС21	360	Не более 0,05	Не более 0,10	#680
	500	» 0,007	» 0,015	°500
	680	0,91-1,22	0,81—1,32	не менее 100
СЗС22	400	Не более 0,03	Не более 0,05	^G600
	460	» 0,009	» 0,012	^fl46-0
	600	0,60-0,80	0,56—0,87	не менее 50
C3C23	360	Не более 0,020	Не более 0,023	‘ о?оо
	500	» 0,005	* 0,005	®500
	700	0,42—0,52	0,37-0,57	не менее 100
СЗС26	450	Не более 0,025	Не более 0,030	ftiooo
	560 700 1000	» 0,020 0,037—0,049 Не менее 0,80	» 0,030 0,032-0,054 Не менее 0,70	о«о не менее 35
ЗС1	430	1,33-1,63	1,18—1,78	0430
	530	Не более 0,16	Не более 0,17	^а530
	650	0,77-0,95	0,73—0,99	не менее S; ^а650 0530 не менее 5
ЗСЗ	450	0,25-	-0,39
	520 650	Не более 0,18 0,86-1,30
ЗС7	578	Не более 0,07	Не более 0,08	^а630
	6Э0	0,93—1,15	0,83—1,25	0578 не менее 12,5— по 1-й категории-не менее 11,0 — по 2-й категории
ЗС8	460	0,13—0,17	0,11—0,19	^а660
	560	Не более 0,030	Не более 0,032	°460
	660	0,22—0,28	0,20—0,30 ,	от 1,2 до 2,1

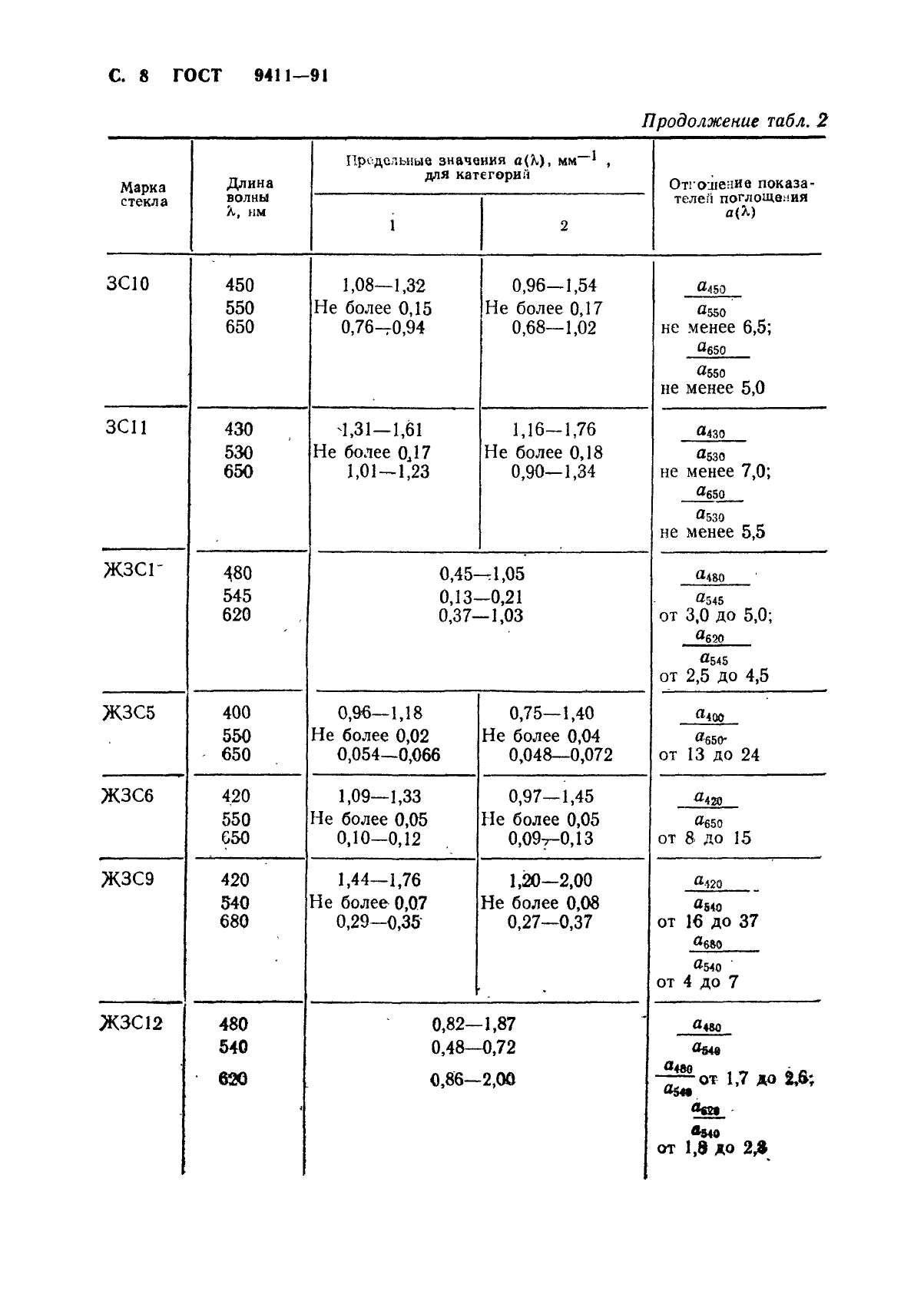

С. 8 ГОСТ 9411-91

Продолжение табл. 2

Марка стекла	Длина волны ‘к, НМ	Предельные значения а{К), мм^-1 , для категорий		Отгошение показателей поглощения о{Х)
Марка стекла	Длина волны ‘к, НМ	1	2	Отгошение показателей поглощения о{Х)
ЗС10	450 550 650	1,08—1,32 Не более 0,15 0,76-0,94	0,96-1,54 Не более 0,17 0,68—1,02	<*450 0550 не менее 6,5; ^650 0550 не менее 5,0
ЗС11	430 530 650	‘1,31—1,61 Не более 0,17 1,01-1,23	1,16-1,76 Не более 0,18 0,90—1,34	язо Д530 не менее 7,0; <650 ^а530 не менее 5,5
ЖЗС1-	480 545 620	0,45—1,05 0,13-0,21 0,37—1,03		Яш #545 от 3,0 до 5,0; °620 <*545 от 2,5 до 4,5
ЖЗС5	400 550 650	0,96—1,18 Не более 0,02 0,054—0,066	0,75—1,40 Не более 0,04 0,048—0,072	<400 #650 от 13 до 24
ЖЗС6	420 550 G50	1,09—1,33 Не более 0,05 0,10-0,12	0,97—1,45 Не более 0,05 0,097-0,13	Я420 0650 от 8 до 15
ЖЗС9	420 540 680	1,44-1,76 Не более 0,07 0,29-0,35	1,20-2,00 Не более 0,08 0,27—0,37	^а420 ^а840 от 16 до 37 ^ат #540 от 4 до 7
ЖЗС12	480 540 620	0,82-1,87 0,48—0,72 0,86—2,00		^♦80 Дб4« “~от 1,7 до 2,6; ^ats$ *540 от 1,8 до 2,$

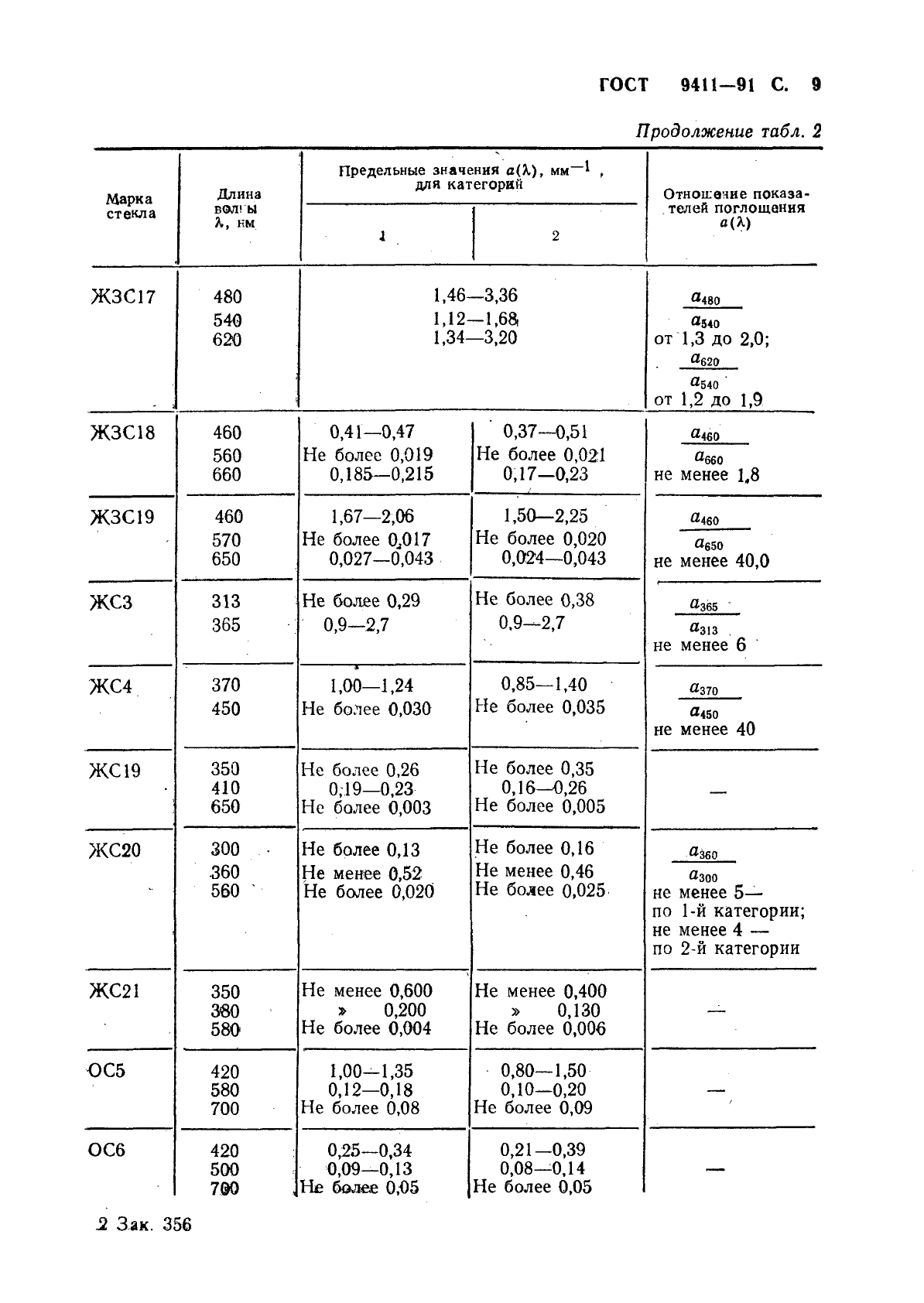

ГОСТ 9411-91 С. 9

Продолжение табл. 2

Марка стекла	Длина вол* ы Я, км	Предельные значения а(Я), мм^—1 , для категорий		Отношение показателей поглощения о(Я)
Марка стекла	Длина вол* ы Я, км	1	2	Отношение показателей поглощения о(Я)
ЖЗС17	480 540 620	1.46-3,36 1,12—1,6$ 1,34—3,20		<480 540 от 1,3 до 2,0; <620 ^а540 ‘ от 1,2 до 1,9
ЖЗС18	460 560 660	0,41—0,47 Не более 0,019 0,185-0,215	0,37-0,51 Не более 0,021 0,17-0,23	^а460 ^а660 не менее 1,8
ЖЗС19	460 570 650	1,67—2,06 Не более 0,017 0,027-0,043	1,50—2,25 Не более 0,020 0,024—0,043	^а460 ^650 не менее 40,0
жсз	313 365	Не более 0,29 0,9—2,7	Не более 0,38 0.9—2,7	#365 °313 не менее 6
ЖС4	370 450	1,00—1,24 Не более 0,030	0,85—1,40 Не более 0,035	Д370 <*450 не менее 40
ЖС19	350 410 650	Не более 0,26 0,19—0,23 Не более 0,003	Не более 0,35 0,16-0,26 Не более 0,005	—
ЖС20	300 • 360 560	Не более 0,13 Не менее 0,52 Не более 0,020	Не более 0,16 Не менее 0,46 Не более 0,025	ОзбО Озоо не менее 5— по 1-й категории; не менее 4 — по 2-й категории
ЖС21	350 380 580	Не менее 0,600 * 0,200 Не более 0,004	Не менее 0,400 » 0,130 Не более 0,006	—
ОС5	420 580 700	1,00-1,35 0,12-0,18 Не более 0,08	0,80—1,50 0,10—0,20 Не более 0,09	__
ОС6 2 Зак. 3.	420 500 7Э0 56	0,25—0,34 0,09—0,13 Н£ более 0,05	0,21—0,39 0,08—0,14 Не более 0,05	—

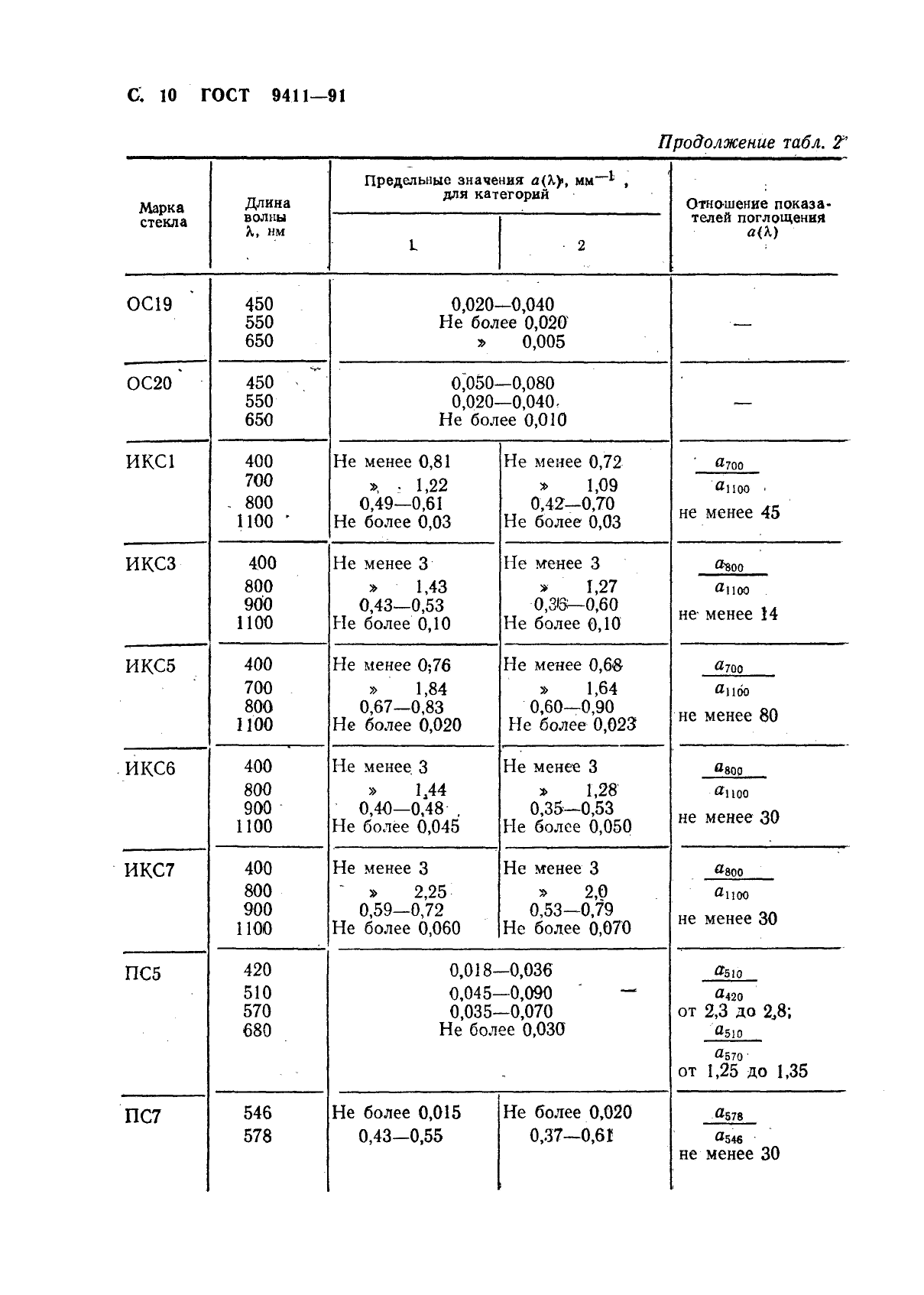

с: 10 ГОСТ 9411-91

Продолжение табл. ¥

Марка	Длина	Предельные значения а(Х>, мм^-1 , для категорий		Отношение показа
стекла	волны нм	L	• 2	телей поглощения а(К)
ОС19	450 550 650	0,020-0,040 Не более 0,020 » 0,005		—
ОС20	450 550 650	0^050—0,080 0,020-0,040-Не более 0,010		—
ИКС1	400 700 . 800 1100 ‘	Не менее 0,81 ». • 1,22 0,49—0,61 Не более 0,03	Не менее 0,72 » 1,09 0,42-0,70 Не более 0,03	#700 #п00 • не менее 45
иксз	400 800 900 1100	Не менее 3 » 1,43 0,43—0,53 Не более 0,10	Не менее 3 * 1,27 0,3©—0,60 Не более 0,10	£■800 #поо не менее 14
ИКС5	400 700 800 1100	Не менее 0;76 » 1,84 0,67—0,83 Не более 0,020	Не менее 0,6в » 1,64 0,60—0,90 Не более 0,023	# 700 #иоо не менее 80
ИКС6	400 800 900 1100	Не менее 3 » 1,44 0,40—0,48 . Не более 0,045	Не менее 3 » 1,28 0,35-0,53 Не более 0,050	#800 #1100 не менее 30
ИКС7	400 800 900 1100	Не менее 3 ‘ » 2,25 0,59—0,72 Не более 0,060	Не менее 3 » 2,0 0,53-0,79 Не более 0,070	#800 #1100 не менее 30
ПС5	420 510 570 680	0,018-0,036 0,045—0,090 ‘ -0,035—0,070 Не более 0,030		#510 #420 от 2,3 до 2,8; ^а510 #570 от 1,25 до 1,35
ПС7	546 578	Не более 0,015 0,43-0,55	Не более 0,020 0,37—0,61	#578 #54€ не менее 30

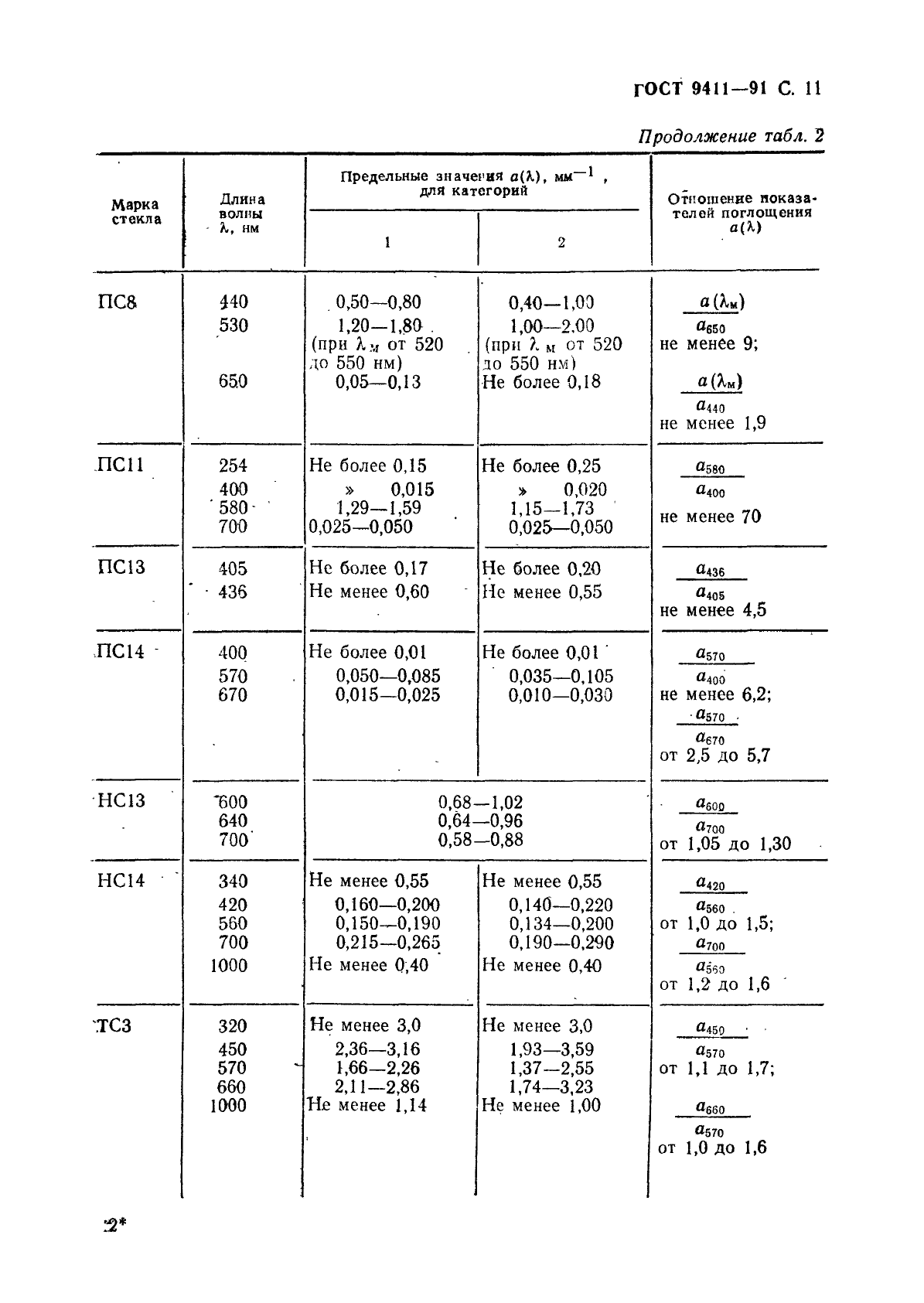

ГОСТ 9411-91 С. 11

Продолжение табл. 2

Марка

стекла

Длина

ВОЛЛЫ Ь, нм

Предельные значения а(К), мм^-1 , для категорий

Отношение показа* телей поглощения а (Я)

ПС8

440

530

65.0

. 0,50—0,80

1,20—1,80 . (при Хм от 520 до 550 нм) 0,05—0,13

0,40-1,03

1,00—2.00 (при 1 м от 520 до 550 нм)

Не более 0,18

й (А<и) <*650

не менее 9; <* (Я.м)

<*440

не менее 1,9

ПС 11

254

400

580-

700

Не более 0,15

» 0,015 1,29-1,59 0,025-0,050

Не более 0,25

» 0,020 1,15-1,73 0,025—0,050

^580

<*400

не менее 70

ПС13

405 ‘ ■ 436

Не более 0,17 Не менее 0,60

Не более 0,20 Не менее 0,55

<*436

<*405

не менее 4,5

ПС 14 —

400

570

670

Не более 0,01

0,050—0,085

0,015-0,025

Не более 0,01 ‘ 0,035—0,105 0,010—0,030

0570

<*400

не менее 6,2;

■<*570 -<*670

от 2,5 до 5,7

НС13

*600

640

700′

0,68-1,02

0,64-0,96

0,58-0,88

<*600

<*700

от 1,05 до 1,30

НС 14 ‘

340

420

560

700

1000

Не менее 0,55 0,160—0,200 0,150—0,190 0,215—0,265 Не менее 0,40

Не менее 0,55 0,140—0,220 0,134—0,200 0,190-0,290 Не менее 0,40

<*420 <*560 .

от 1,0 до 1,5;

<*700

<*560

от 1,2 до 1,6

.тез

320

450

570

660

1000

Не менее 3,0

2,36—3,16 1,66—2,26 2,11—2,86 Не менее 1,14

Не менее 3,0

1,93—3,59 1,37-2,55 1,74—3,23 Не менее 1,00

<*450 • <*570

от 1,1 до 1,7;

<*660

<*570

от 1,0 до 1,6

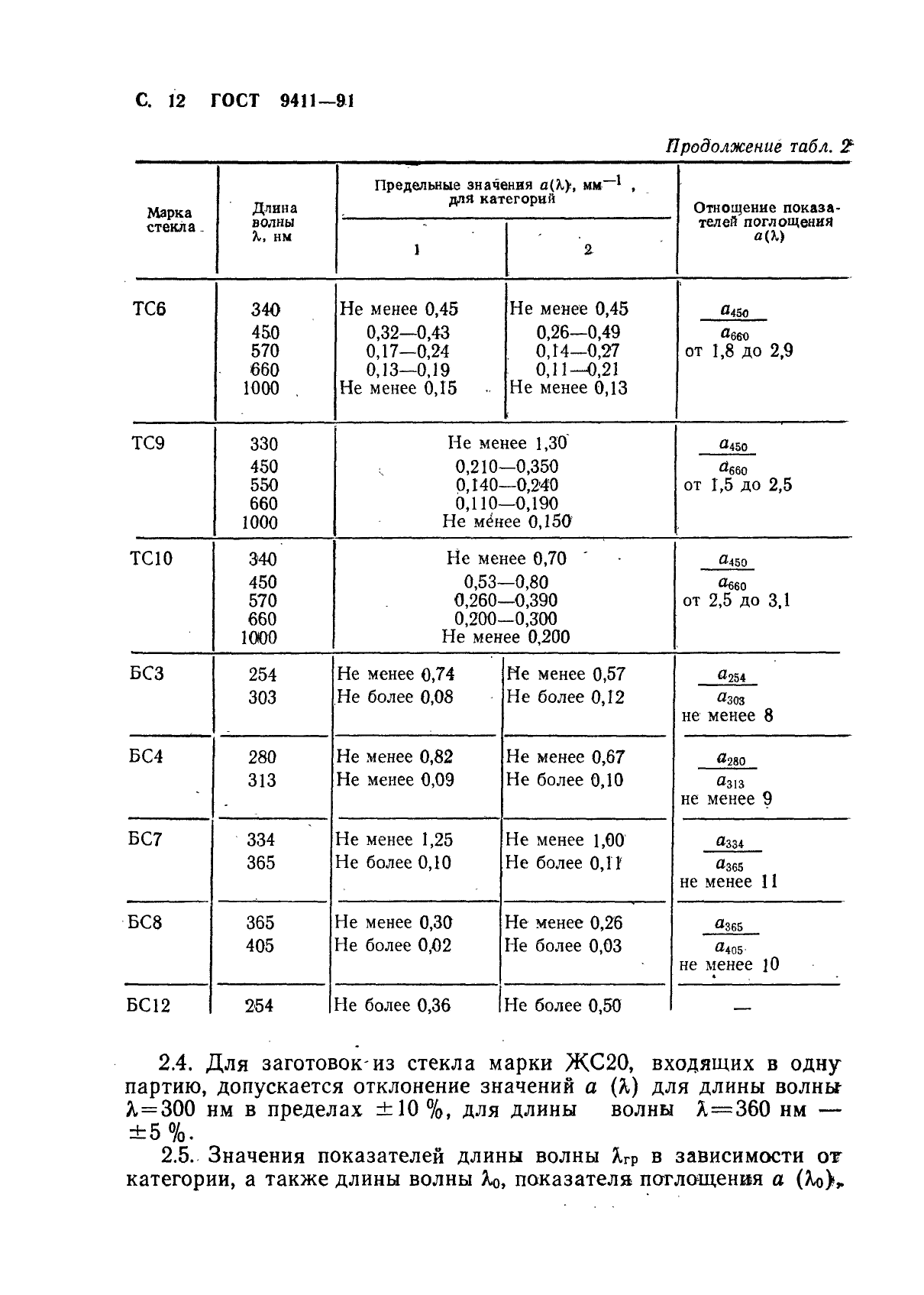

С. 12 ГОСТ 9411-91

Продолжение табл. 2

Марка	Длина	Предельные значения а(А.>, мм * , для категорий		Отношение показа
стекла	волны %, нм	1	2	телей поглощения аЩ
ТС6	340	Не менее 0,45	Не менее 0,45	a₄so
	450 570 660 1000 .	0,32—0,43 0,17-0,24 0,13—0,19 Не менее 0,15	0,26—0,49 0,14-0,27 0,11-0,21 Не менее 0,13	0660 от 1,8 до 2,9
ТС9	330	Не менее 1,30		0450
	450 550 660 1000	0,210—0,350 0,140—0,2’40 0,110—0,190 Не мёнее 0,150		0660 от 1,5 до 2,5
ТС10	340	Не менее 0,70		0450
	450 570 660 1000	0,53—0,80 0,260—0,390 0,200-0,300 Не менее 0,200		#660 от 2,5 до 3,1
БСЗ	254	Не менее 0,74	Не менее 0,57	**254
	303	Не более 0,08	Не более 0,12	#303 не менее 8
БС4	280	Не менее 0,82	Не менее 0,67	#280
—	313	Не менее 0,09	Не более 0,10	0313 не менее 9
БС7	334	Не менее 1,25	Не менее 1,00	0334
	365	Не более 0,10	Не более 0,1 f	0365 не менее 11
БС8	365	Не менее 0,30	Не менее 0,26	0365
	405	Не более 0,02	Не более 0,03	0405 не менее }0
БС12	254	Не более 0,36 1	Не более 0,50	_

2.4. Для заготовок-из стекла марки ЖС20, входящих в одну партию, допускается отклонение значений а (Я) для длины волны Я=300 нм в пределах ±10%, для длины волны Я—360 нм — ±5 %.

2.5. Значения показателей длины волны Ягр в зависимости от категории, а также длины волны Яо, показателя поглощения а (Яо)„

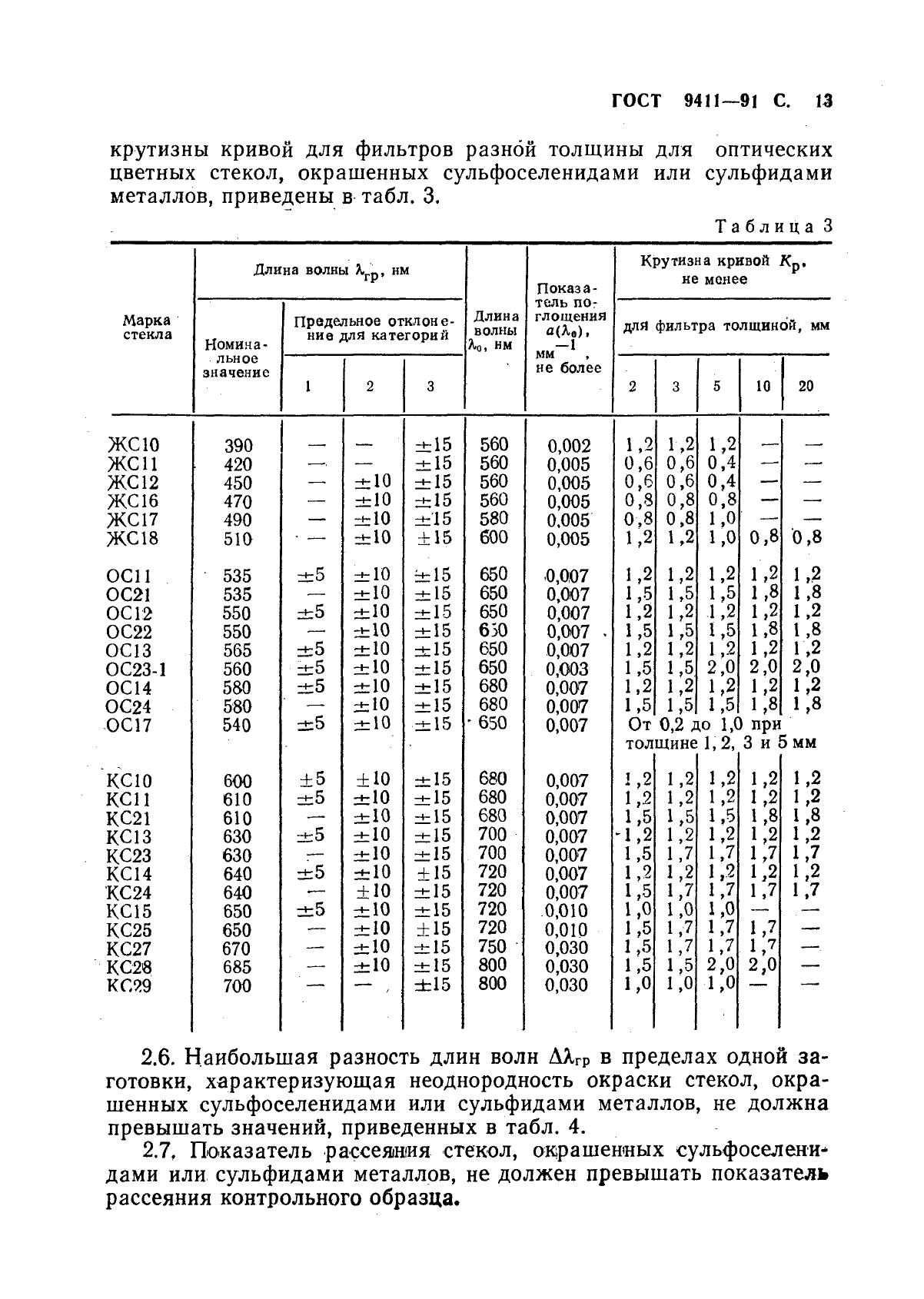

ГОСТ 9411-91 С. 13

крутизны кривой для фильтров разной толщины для оптических цветных стекол, окрашенных сульфоселенидами или сульфидами металлов, приведены в табл. 3.

Таблица 3

	Длина волны А,_гр, нм					Показа	Крутизна кривой К_р. не менее
Марка стекла	Номина	Предельное отклонение для категорий			Длина волны Aq, нм	тель поглощения мм^-1 .	для фильтра толщиной, мм
	льное значение	1	2	3		не более	2	3	5	10	20
же 10	390	_	_	±15	560	0,002	1,2	1,2	1,2	_	_
жеп	420	.—	—	±15	560	0,005	0,6	0,6	0,4	—	—
же 12	450	—•	±10	±15	560	0,005	0,6	0,6	0,4	—	—
ЖС16	470	—	±10	±15	560	0,005	0,8	0,8	0,8	—	—•
ЖС17	490	—	±10	±15	580	0.005	0,8	0,8	1,0	—	—
ЖС18	510	• —	±10	±15	600	0,005	1,2	1,2	1,0	0,8	0,8
ОС11	535	+5	±10	±15	650	0,007	1,2	1,2	1,2	1,2	1,2
ОС21	535	—	±10	±15	650	0,007	1,5	1,5	1,5	1,8	1,8
ОС 12	550	±5	±10	±15	650	0,007	1,2	1,2	1,2	Ч	1,2
ОС22	550	—	±10	±15	630	0,007 .	1,5	1,5	1,5	1,8	1,8
ОС13	565	±5	±10	±15	650	0,007	1,2	1,2	1,2	1,2	1,2
ОС23-1	560	±5	±10	±15	650	0,003	1,5	1,5	2,0	2,0	²’2
ОСИ	580	±5	±10	±15	680	0,007	1.2	1,2	1,2	1,2	1,2
ОС24	580	‘ —	±10	±15	680	0,007	1,5	1,5	1,5	1,8	1,8
ОС17	540	±5	±10	±15	• 650	0,007	От тол	0,2 ; Шине	1,0 1,( ! 1,2,	) при 3 и !	5 мм
КС 10	600	±5	±10	±15	680	0,007	1,2	1,2	1,2	1,2	1,2
кси	610	+5	±10	±15	680	0,007	1,2	1,2	1,2	1,2	,4
КС21	610	—	±10	±15	680	0,007	1,5	1,5	1,5	!’⁸	1,8
КС13	630	it 5	±10	±15	700	0,007	■1,2	1,2	1,2	1,2	1,2
КС23	630	—	±10	±15	700	0,007	1,5	1,7	1,7	1,7	1,7
КС14	640	±5	±10	±15	720	0,007	1,2	1,2	1,2	¹ >2	1,2
КС24	640	—	±10	±15	720	0,007	1,5	1,7	1,7	1,7	1,7
КС15	650	it 5	±10	±15	720	0,010	1,0	1,0	1,0	—	. —
КС25	650	—	±10	±15	720	0,010	1,5	1,7	1,7	1,7	—
КС27	670	—	±10	±15	750	0,030	1,5	1 ,7	1,7	I,⁷	—-
КС26	685	—	±10	±15	800	0,030	1,5	1,5	Ы	2,0	—
КС29	700		‘	±15	800	0,030	1,0	1,0	1,0

2.6. Наибольшая разность длин волн АЯ_ГР в пределах одной заготовки, характеризующая неоднородность окраски стекол, окрашенных сульфоселенидами или сульфидами металлов, не должна превышать значений, приведенных в табл. 4.

2.7, Показатель рассеяния стекол, окрашенных сульфоселенидами или сульфидами металлов, не должен превышать показатель рассеяния контрольного образца.

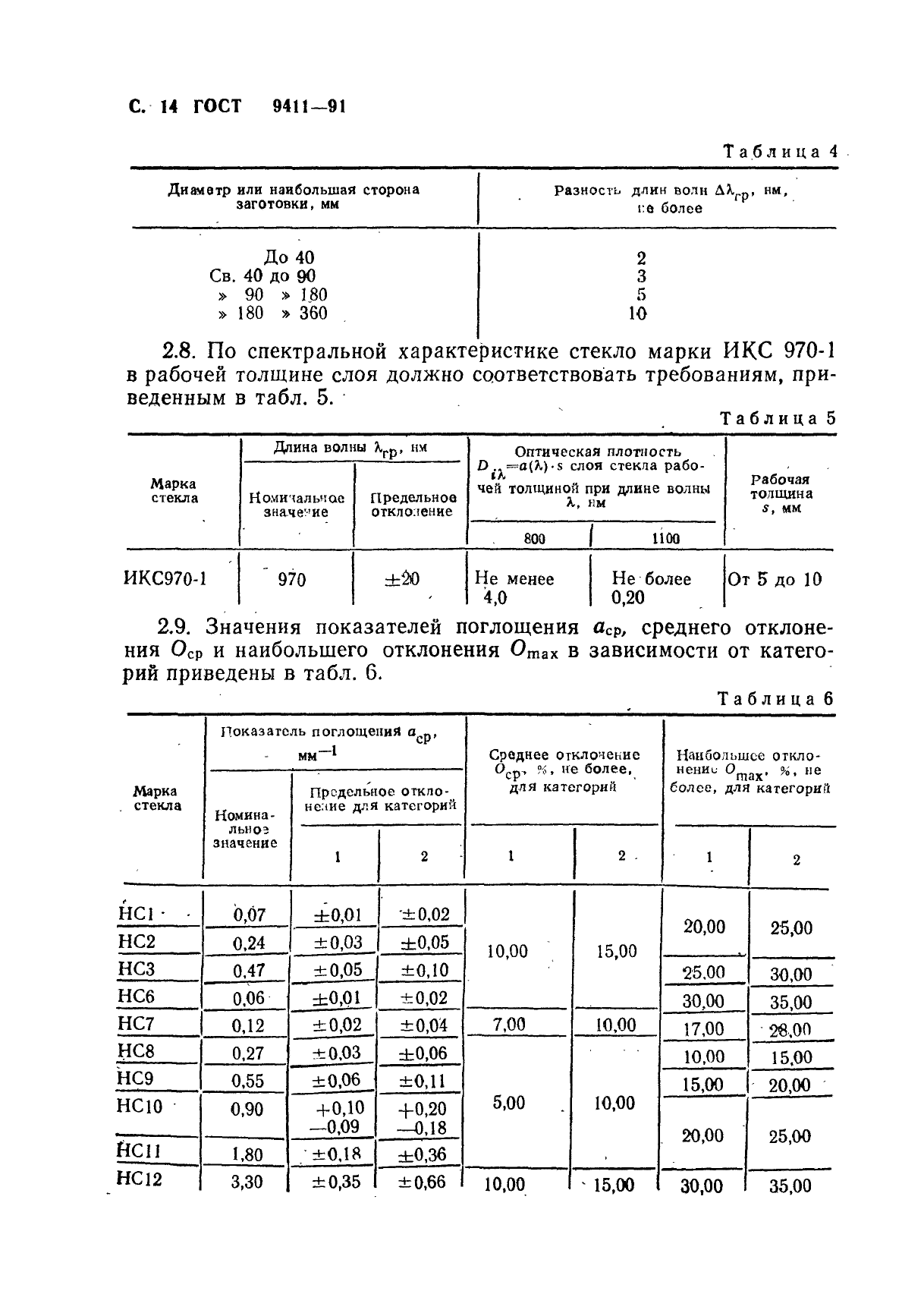

С. 14 ГОСТ 9411-91

Таблица 4

Днаматр или наибольшая сторона заготовки, мм	Разность длин волн Д^_гр, нм, га более
До 40	2
Св. 40 до 90	3
» 90 >180	5
» 180 » 360	10

2.8. По спектральной характеристике стекло марки ИКС 970-1 в рабочей толщине слоя должно соответствовать требованиям, приведенным в табл. 5.

Таблица 5

	Длина волны Х_гр, нм		Оптическая плотность D.^-a(X)-s слоя стекла рабочей толщиной при длине волны X, нм
Марка стекла	Номинальное значе’-‘ие	Предельное отклонение			рабочая толщина S, мм
			800	1100
ИКС970-1	‘ 970	±20	Не менее 4,0	Не более 0,20	От 5 до 10

2.9. Значения показателей поглощения а_ср, среднего отклонения 0_Ср и наибольшего отклонения О

шах в зависимости от категорий приведены в табл. 6.

Таблица 6

Марка стекла	Показатель поглощения а_ср, мм^-1			Среднее отклонение О_ср, %, не более, для категорий		Наибольшее откло- ^ненИ1; °тах- *• “^е более, для категорий
	Номина льное значение	Предельное отклонение для категорий		Среднее отклонение О_ср, %, не более, для категорий
	Номина льное значение	1	2	1	2 •	1	2
НС1 • —	0,07	±0,01	•±0,02	10,00	15,00	20,00	25,00
НС2	0,24	±0,03	±0,05			20,00	25,00
НСЗ	0.47	±0,05	±0,10			25.00	30,00
НС6	0,06	±0,01	±0,02			30,00	35,00
НС7	0,12	±0,02	±0,04	7,00	10,00	17,00	26.00
НС8	0,27	±0.03	±0,06	5,00	10,00	10,00	15,00
НС9	0,55	±0,06	±0,11			15,00	20,00
нею	0,90	+0,10 -0,09	+0,20 —0,18			20,00	25,00
нсн	1,80	±0.18	±0,36			20,00	25,00
НС 12	3,30	±0,35	±0,66	10,00	• 15,00	30,00	35,00
