Проволока стальная углеродистая пружинная. Технические условия
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8
Страница 9
Страница 10
Страница 11
Страница 12
Страница 13
Страница 14

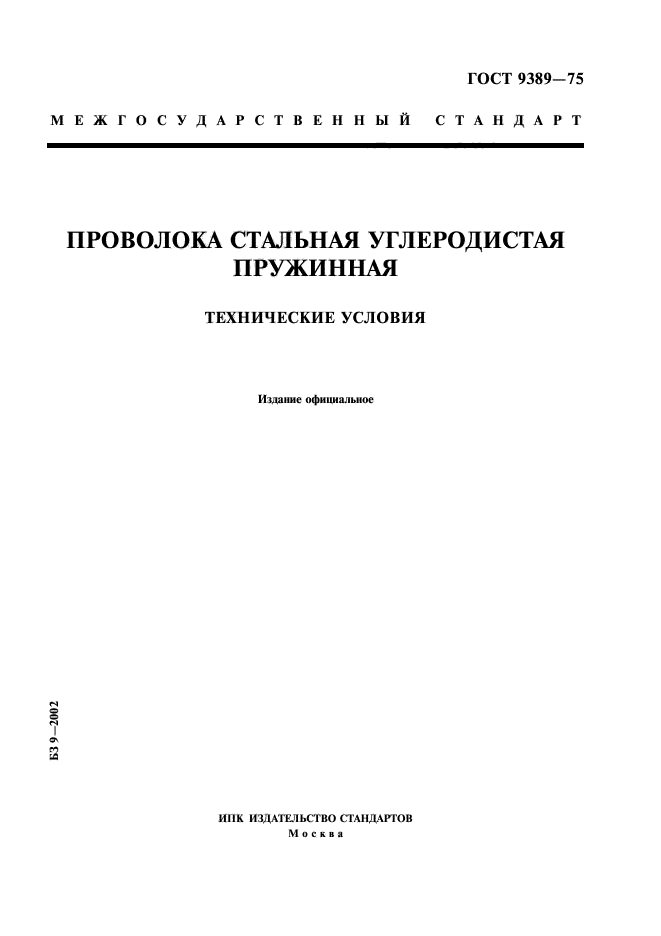

ГОСТ 9389-75
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОЛОКА СТАЛЬНАЯ УГЛЕРОДИСТАЯ ПРУЖИННАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Издание официальное
БЗ 9-2002
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ М о с к в а
УДК 669.14-426-272.43 : 006.354 Группа В72
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОЛОКА СТАЛЬНАЯ УГЛЕРОДИСТАЯ ПРУЖИННАЯ
ГОСТ
9389-75
Технические условия
Carbon steel spring wire. Specifications
МКС 77.140.65 ОКП 12 2100
Дата введения 01.01.77
Настоящий стандарт распространяется на стальную углеродистую холоднотянутую проволоку, применяемую для изготовления пружин, навиваемых в холодном состоянии и не подвергаемых закалке.
(Измененная редакция, Изм. 4 3).
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Проволока изготовляется:
а) по механическим свойствам: марок А, Б, В,
классов 1, 2, 2А, 3.
Рекомендации по применению пружинной проволоки в зависимости от марок и классов приведены в приложении 3;
б) по точности изготовления: нормальной точности, повышенной точности — П.
Проволока классов 1, 2, 3 изготовляется нормальной и повышенной точности, класса 2А — повышенной точности.
1.2. Диаметр проволоки и предельные отклонения по нему должны соответствовать указанным
в табл. 1.
Перепечатка воспрещена
Издание официальное ★
© Издательство стандартов, 1975 © ИПК Издательство стандартов, 2003
|

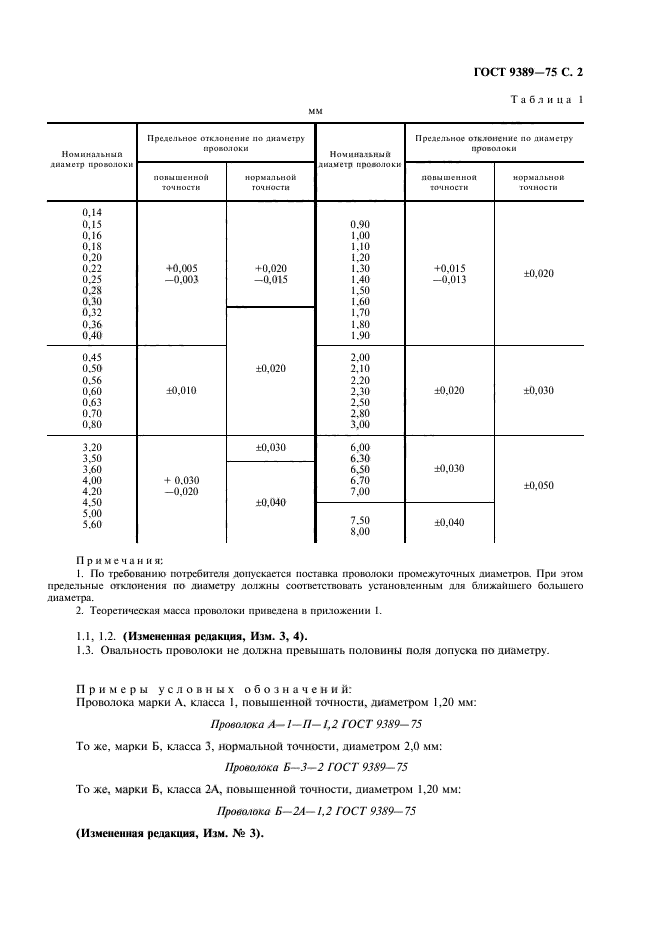

Таблица 1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Примечания:
мм
1. По требованию потребителя допускается поставка проволоки промежуточных диаметров. При этом предельные отклонения по диаметру должны соответствовать установленным для ближайшего большего диаметра.
2. Теоретическая масса проволоки приведена в приложении 1.
1.1, 1.2. (Измененная редакция, Изм. 3, 4).
1.3. Овальность проволоки не должна превышать половины поля допуска по диаметру. Примеры условных обозначений:
Проволока марки А, класса 1, повышенной точности, диаметром 1,20 мм:
Проволока А—1—П—1,2 ГОСТ9389—75 То же, марки Б, класса 3, нормальной точности, диаметром 2,0 мм:
Проволока Б—3—2 ГОСТ 9389-75 То же, марки Б, класса 2А, повышенной точности, диаметром 1,20 мм:
Проволока Б—2А—1,2 ГОСТ 9389-75 (Измененная редакция, Изм. 4 3).

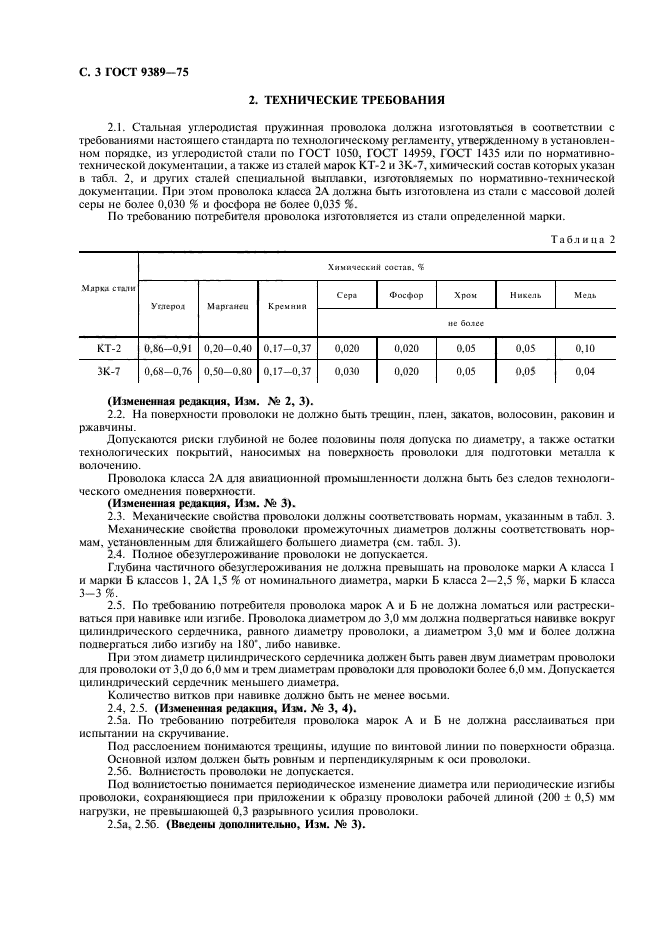

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Стальная углеродистая пружинная проволока должна изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке, из углеродистой стали по ГОСТ 1050, ГОСТ 14959, ГОСТ 1435 или по нормативнотехнической документации, а также из сталей марок КТ-2 и 3К-7, химический состав которых указан в табл. 2, и других сталей специальной выплавки, изготовляемых по нормативно-технической документации. При этом проволока класса 2А должна быть изготовлена из стали с массовой долей серы не более 0,030 % и фосфора не более 0,035 %.
По требованию потребителя проволока изготовляется из стали определенной марки.
|
Т аблица 2 |
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
(Измененная редакция, Изм. 4 2, 3).
2.2. На поверхности проволоки не должно быть трещин, плен, закатов, волосовин, раковин и ржавчины.
Допускаются риски глубиной не более половины поля допуска по диаметру, а также остатки технологических покрытий, наносимых на поверхность проволоки для подготовки металла к волочению.
Проволока класса 2А для авиационной промышленности должна быть без следов технологического омеднения поверхности.
(Измененная редакция, Изм. 4 3).

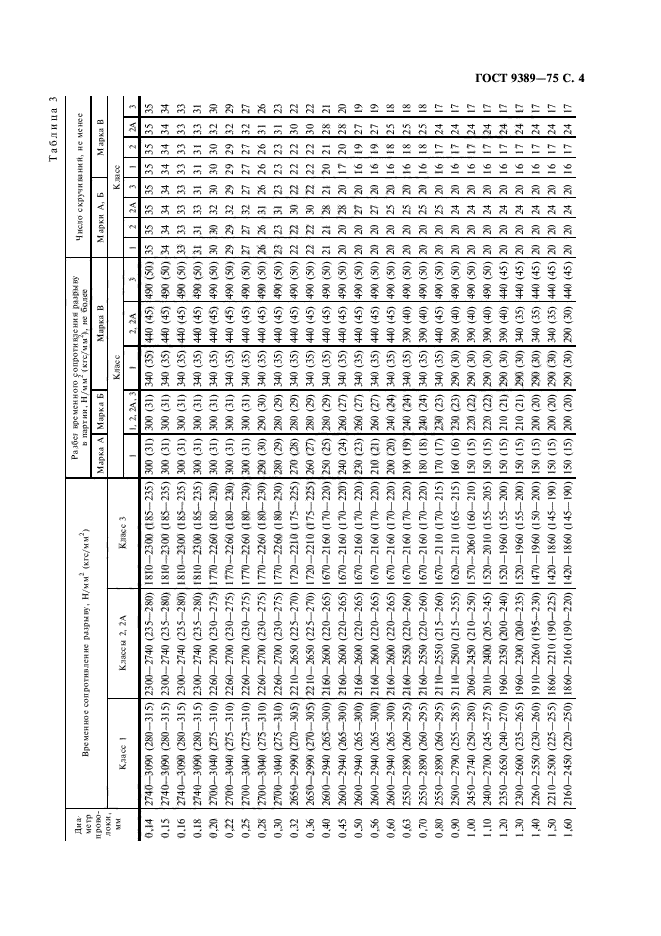

2.3. Механические свойства проволоки должны соответствовать нормам, указанным в табл. 3.
Механические свойства проволоки промежуточных диаметров должны соответствовать нормам, установленным для ближайшего большего диаметра (см. табл. 3).
2.4. Полное обезуглероживание проволоки не допускается.
Глубина частичного обезуглероживания не должна превышать на проволоке марки А класса 1 и марки Б классов 1, 2А 1,5 % от номинального диаметра, марки Б класса 2-2,5 %, марки Б класса 3-3 %.
2.5. По требованию потребителя проволока марок А и Б не должна ломаться или растрескиваться при навивке или изгибе. Проволока диаметром до 3,0 мм должна подвергаться навивке вокруг цилиндрического сердечника, равного диаметру проволоки, а диаметром 3,0 мм и более должна подвергаться либо изгибу на 180°, либо навивке.
При этом диаметр цилиндрического сердечника должен быть равен двум диаметрам проволоки для проволоки от 3,0 до 6,0 мм и трем диаметрам проволоки для проволоки более 6,0 мм. Допускается цилиндрический сердечник меньшего диаметра.
Количество витков при навивке должно быть не менее восьми.
2.4, 2.5. (Измененная редакция, Изм. 4 3, 4).
2.5а. По требованию потребителя проволока марок А и Б не должна расслаиваться при испытании на скручивание.
Под расслоением понимаются трещины, идущие по винтовой линии по поверхности образца.
Основной излом должен быть ровным и перпендикулярным к оси проволоки.
2.5б. Волнистость проволоки не допускается.
Под волнистостью понимается периодическое изменение диаметра или периодические изгибы проволоки, сохраняющиеся при приложении к образцу проволоки рабочей длиной (200 ± 0,5) мм нагрузки, не превышающей 0,3 разрывного усилия проволоки.
2.5а, 2.5б. (Введены дополнительно, Изм. 4 3).
|
ГОСТ 9389-75 С. 4 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

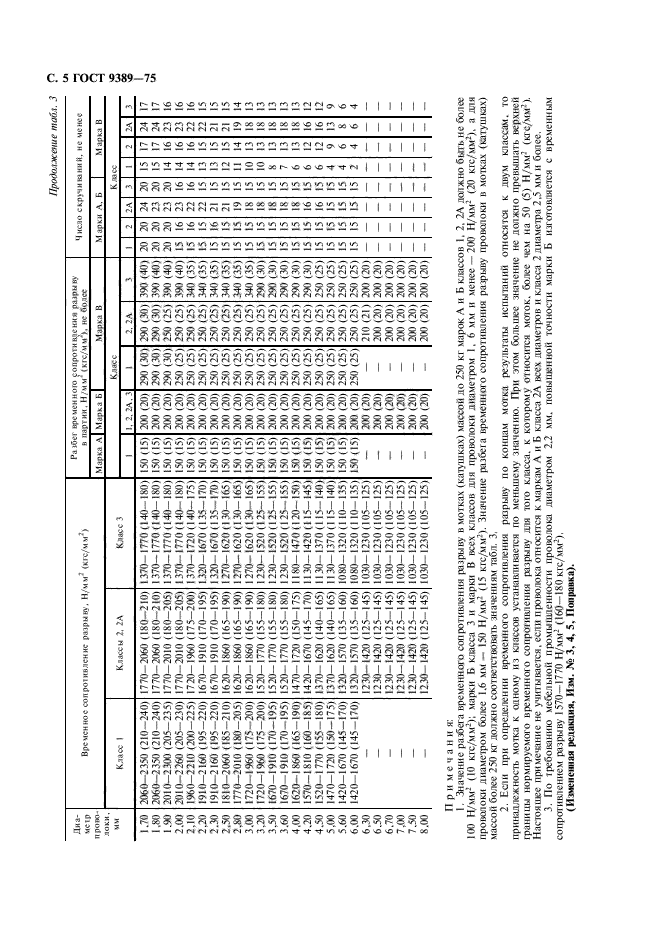

Продолжение табл. 3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Примечания:
С. 5 ГОСТ 9389-75
1. Значение разбега временного сопротивления разрыву в мотках (катушках) массой до 250 кг марок А и Б классов 1, 2, 2А должно быть не более 100 Н/мм2 (10 кгс/мм2); марки Б класса 3 и марки В всех классов для проволоки диаметром 1, 6 мм и менее — 200 Н/мм2 (20 кгс/мм2), а для проволоки диаметром более 1,6 мм — 150 Н/мм2 (15 кгс/мм2). Значение разбега временного сопротивления разрыву проволоки в мотках (катушках) массой более 250 кг должно соответствовать значениям табл. 3.
2. Если при определении временного сопротивления разрыву по концам мотка результаты испытаний относятся к двум классам, то принадлежность мотка к одному из классов устанавливается по меньшему значению. При этом большее значение не должно превышать верхней границы нормируемого временного сопротивления разрыву для того класса, к которому относится моток, более чем на 50 (5) Н/мм2 (кгс/мм2). Настоящее примечание не учитывается, если проволока относится к маркам А и Б класса 2А всех диаметров и класса 2 диаметра 2,5 мм и более.
3. По требованию мебельной промышленности проволока диаметром 2,2 мм, повышенной точности марки Б изготовляется с временным сопротивлением разрыву 1570—1770 Н/мм2 (160—180 кгс/мм2).
(Измененная редакция, Изм. № 3, 4, 5, Поправка).

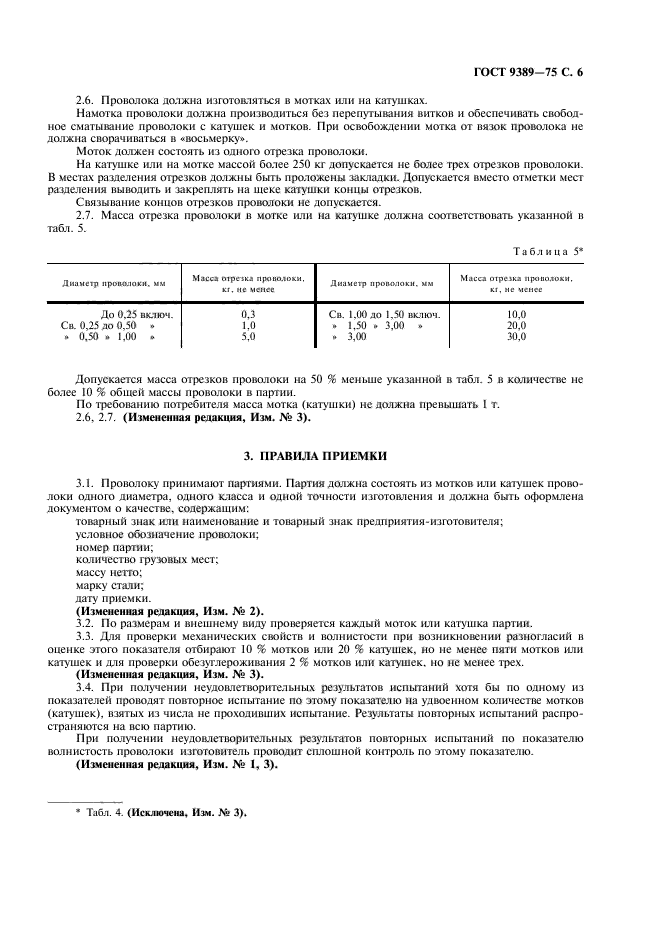

2.6. Проволока должна изготовляться в мотках или на катушках.
Намотка проволоки должна производиться без перепутывания витков и обеспечивать свободное сматывание проволоки с катушек и мотков. При освобождении мотка от вязок проволока не должна сворачиваться в «восьмерку».
Моток должен состоять из одного отрезка проволоки.
На катушке или на мотке массой более 250 кг допускается не более трех отрезков проволоки. В местах разделения отрезков должны быть проложены закладки. Допускается вместо отметки мест разделения выводить и закреплять на щеке катушки концы отрезков.
Связывание концов отрезков проволоки не допускается.
2.7. Масса отрезка проволоки в мотке или на катушке должна соответствовать указанной в табл. 5.
|
Таблица 5* |
||||||||||||||||
|
Допускается масса отрезков проволоки на 50 % меньше указанной в табл. 5 в количестве не более 10 % общей массы проволоки в партии.
По требованию потребителя масса мотка (катушки) не должна превышать 1 т.
2.6, 2.7. (Измененная редакция, Изм. 4 3).
3. ПРАВИЛА ПРИЕМКИ
3.1. Проволоку принимают партиями. Партия должна состоять из мотков или катушек проволоки одного диаметра, одного класса и одной точности изготовления и должна быть оформлена документом о качестве, содержащим:
товарный знак или наименование и товарный знак предприятия-изготовителя;
условное обозначение проволоки;
номер партии;
количество грузовых мест;
массу нетто;
марку стали;
дату приемки.
(Измененная редакция, Изм. 4 2).
3.2. По размерам и внешнему виду проверяется каждый моток или катушка партии.
3.3. Для проверки механических свойств и волнистости при возникновении разногласий в оценке этого показателя отбирают 10 % мотков или 20 % катушек, но не менее пяти мотков или катушек и для проверки обезуглероживания 2 % мотков или катушек, но не менее трех.
(Измененная редакция, Изм. 4 3).
3.4. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей проводят повторное испытание по этому показателю на удвоенном количестве мотков (катушек), взятых из числа не проходивших испытание. Результаты повторных испытаний распространяются на всю партию.
При получении неудовлетворительных результатов повторных испытаний по показателю волнистость проволоки изготовитель проводит сплошной контроль по этому показателю.
(Измененная редакция, Изм. 4 1, 3).
* Табл. 4. (Исключена, Изм. № 3).

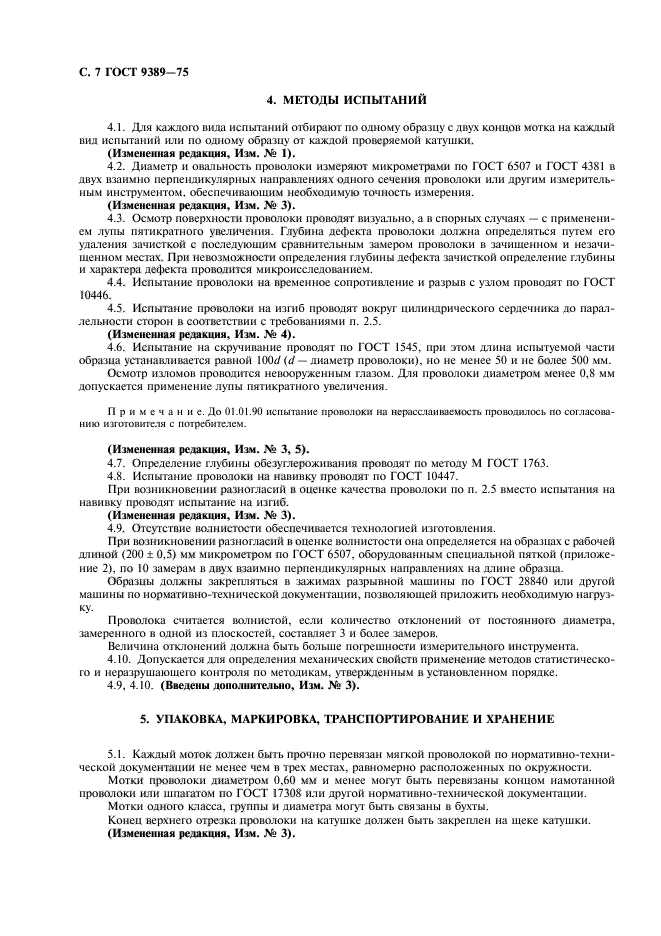

4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Для каждого вида испытаний отбирают по одному образцу с двух концов мотка на каждый вид испытаний или по одному образцу от каждой проверяемой катушки.
(Измененная редакция, Изм. 4 1).
4.2. Диаметр и овальность проволоки измеряют микрометрами по ГОСТ 6507 и ГОСТ 4381 в двух взаимно перпендикулярных направлениях одного сечения проволоки или другим измерительным инструментом, обеспечивающим необходимую точность измерения.
(Измененная редакция, Изм. 4 3).
4.3. Осмотр поверхности проволоки проводят визуально, а в спорных случаях — с применением лупы пятикратного увеличения. Глубина дефекта проволоки должна определяться путем его удаления зачисткой с последующим сравнительным замером проволоки в зачищенном и незачи-щенном местах. При невозможности определения глубины дефекта зачисткой определение глубины и характера дефекта проводится микроисследованием.

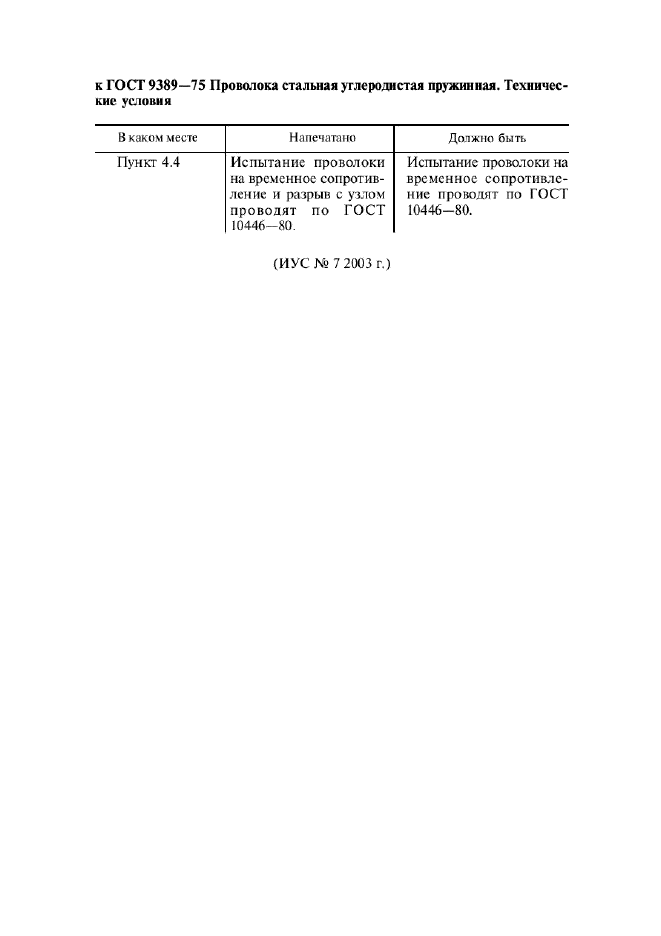

4.4. Испытание проволоки на временное сопротивление и разрыв с узлом проводят по ГОСТ 10446.
4.5. Испытание проволоки на изгиб проводят вокруг цилиндрического сердечника до параллельности сторон в соответствии с требованиями п. 2.5.
(Измененная редакция, Изм. 4 4).

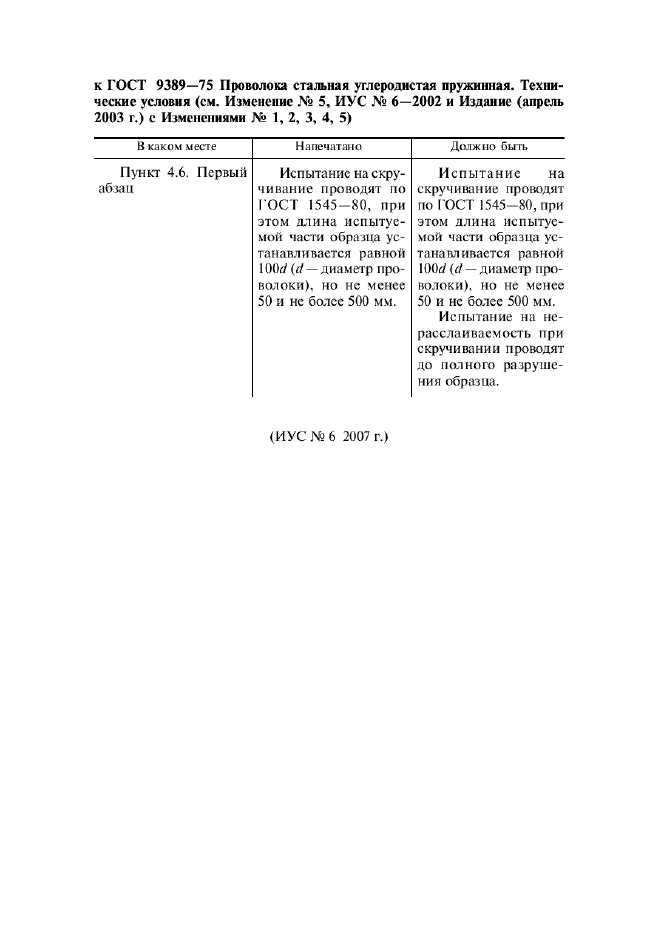

4.6. Испытание на скручивание проводят по ГОСТ 1545, при этом длина испытуемой части образца устанавливается равной 100d (d — диаметр проволоки), но не менее 50 и не более 500 мм.
Осмотр изломов проводится невооруженным глазом. Для проволоки диаметром менее 0,8 мм допускается применение лупы пятикратного увеличения.
Примечание. До 01.01.90 испытание проволоки на нерасслаиваемость проводилось по согласованию изготовителя с потребителем.
(Измененная редакция, Изм. 4 3, 5).
4.7. Определение глубины обезуглероживания проводят по методу М ГОСТ 1763.
4.8. Испытание проволоки на навивку проводят по ГОСТ 10447.
При возникновении разногласий в оценке качества проволоки по п. 2.5 вместо испытания на навивку проводят испытание на изгиб.
(Измененная редакция, Изм. 4 3).
4.9. Отсутствие волнистости обеспечивается технологией изготовления.

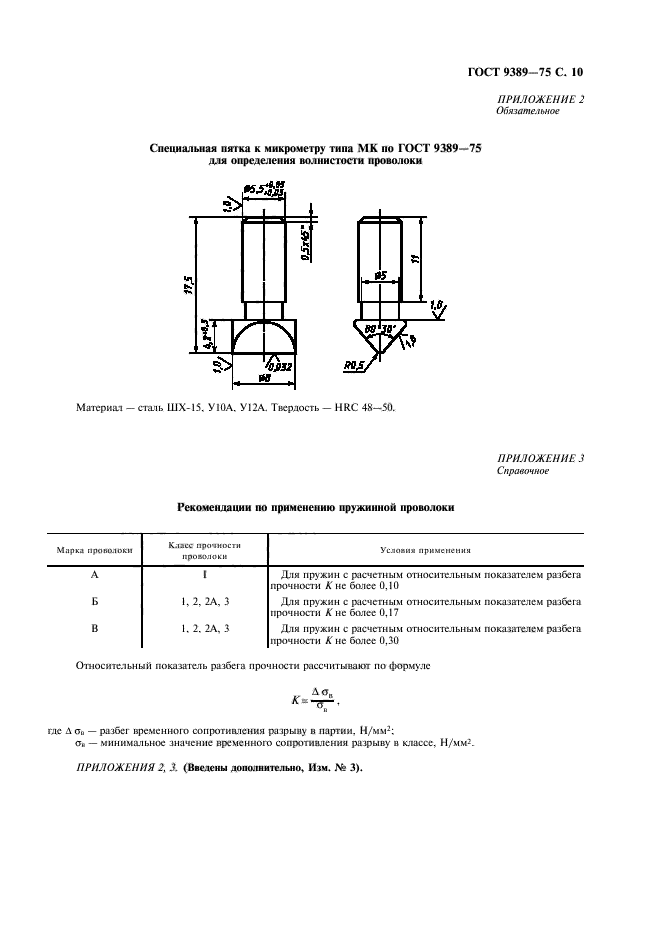

При возникновении разногласий в оценке волнистости она определяется на образцах с рабочей длиной (200 ± 0,5) мм микрометром по ГОСТ 6507, оборудованным специальной пяткой (приложение 2), по 10 замерам в двух взаимно перпендикулярных направлениях на длине образца.
Образцы должны закрепляться в зажимах разрывной машины по ГОСТ 28840 или другой машины по нормативно-технической документации, позволяющей приложить необходимую нагрузку.
Проволока считается волнистой, если количество отклонений от постоянного диаметра, замеренного в одной из плоскостей, составляет 3 и более замеров.
Величина отклонений должна быть больше погрешности измерительного инструмента.
4.10. Допускается для определения механических свойств применение методов статистического и неразрушающего контроля по методикам, утвержденным в установленном порядке.
4.9, 4.10. (Введены дополнительно, Изм. 4 3).
5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Каждый моток должен быть прочно перевязан мягкой проволокой по нормативно-технической документации не менее чем в трех местах, равномерно расположенных по окружности.
Мотки проволоки диаметром 0,60 мм и менее могут быть перевязаны концом намотанной проволоки или шпагатом по ГОСТ 17308 или другой нормативно-технической документации.
Мотки одного класса, группы и диаметра могут быть связаны в бухты.
Конец верхнего отрезка проволоки на катушке должен быть закреплен на щеке катушки.
(Измененная редакция, Изм. 4 3).

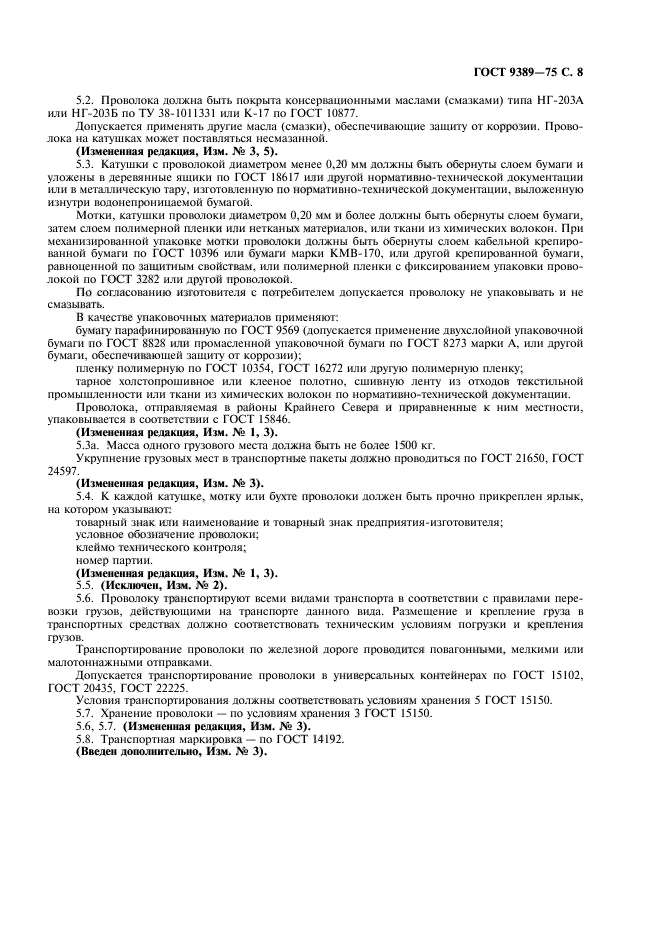

5.2. Проволока должна быть покрыта консервационными маслами (смазками) типа НГ-203А или НГ-203Б по ТУ 38-1011331 или К-17 по ГОСТ 10877.
Допускается применять другие масла (смазки), обеспечивающие защиту от коррозии. Проволока на катушках может поставляться несмазанной.
(Измененная редакция, Изм. 4 3, 5).
5.3. Катушки с проволокой диаметром менее 0,20 мм должны быть обернуты слоем бумаги и уложены в деревянные ящики по ГОСТ 18617 или другой нормативно-технической документации или в металлическую тару, изготовленную по нормативно-технической документации, выложенную изнутри водонепроницаемой бума
