ГОСТ 9378-93

Образцы шероховатости поверхности (сравнения). Общие технические условия

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

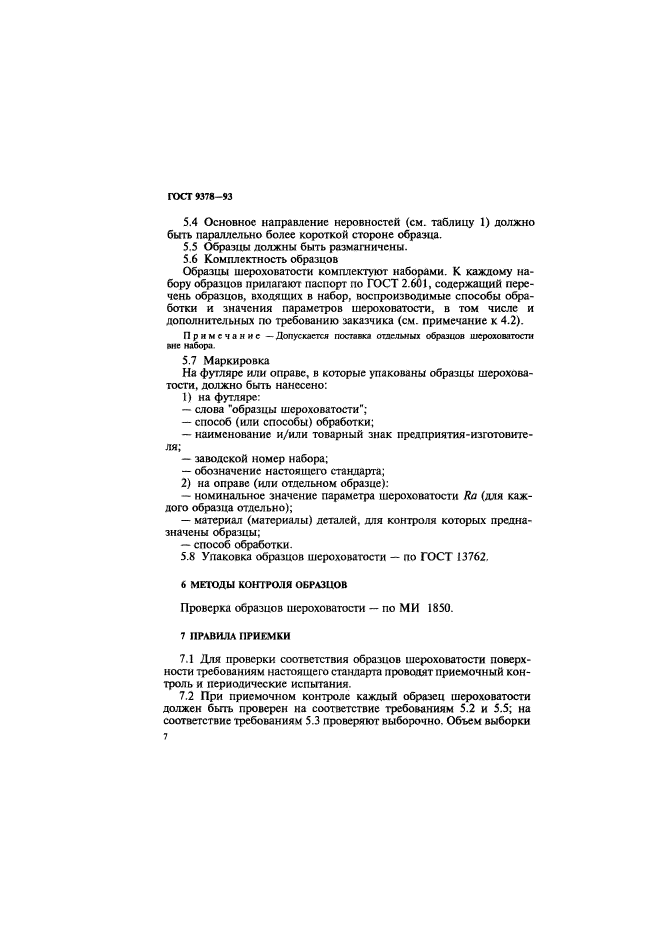

Страница 6

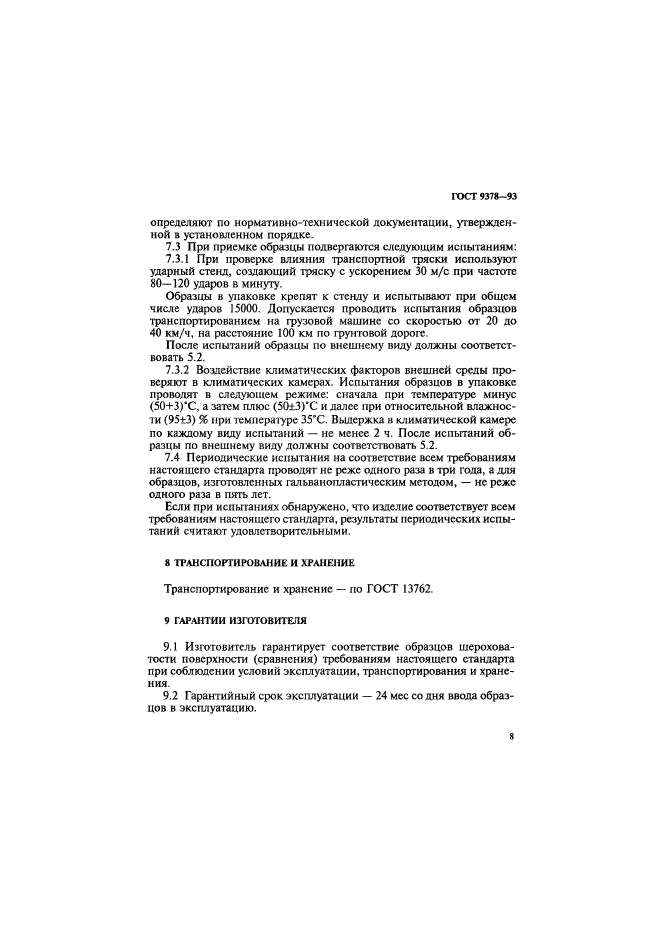

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

ГОСТ 9378-93

(ИСО 2632-1-85,

ИСО 2632-2-85)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБРАЗЦЫ ШЕРОХОВАТОСТИ
ПОВЕРХНОСТИ (СРАВНЕНИЯ)

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

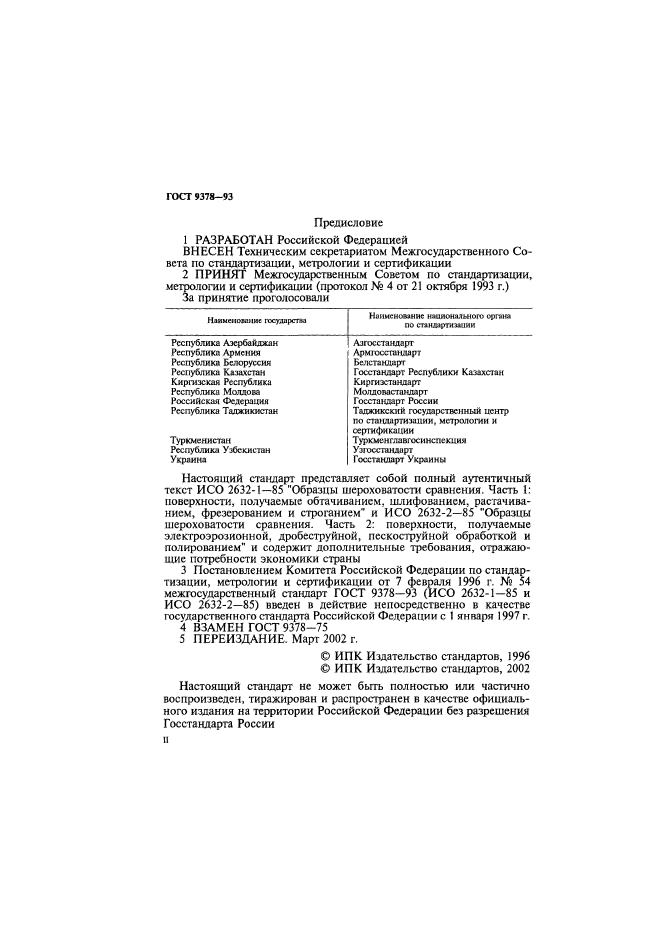

Предисловие

1 РАЗРАБОТАН Российской Федерацией

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 4-93 от 21 октября 1993 г.)

За принятие проголосовали

Настоящий стандарт представляет собой полный аутентичный текст ИСО 2632-1-85 «Образцы шероховатости сравнения. Часть 1: поверхности, получаемые обтачиванием, шлифованием, растачиванием, фрезерованием и строганием» и ИСО 2632-2-85 «Образцы шероховатости сравнения. Часть 2: поверхности, получаемые электроэрозионной, дробеструйной, пескоструйной обработкой и полированием» и содержит дополнительные требования, отражающие потребности экономики страны

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 февраля 1996 г. № 54 межгосударственный стандарт ГОСТ 9378-93 (ИСО 2632-1-85 и ИСО 2632-2-85) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4 ВЗАМЕН ГОСТ 9378-75

СОДЕРЖАНИЕ

ГОСТ 9378-93

(ИСО 2632-1-85,

ИСО 2632-2-85)

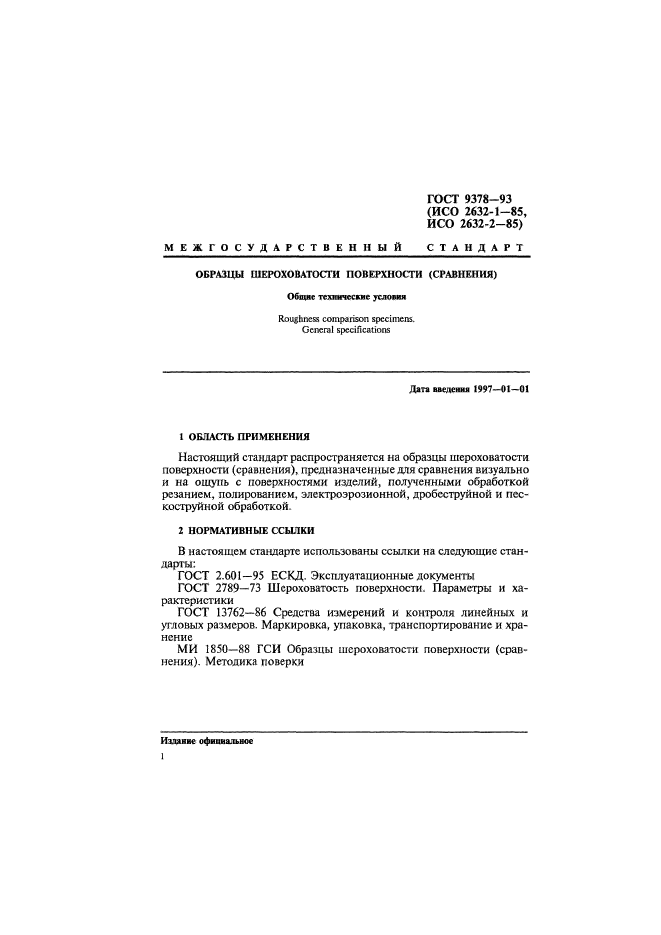

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБРАЗЦЫ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ (СРАВНЕНИЯ)

Общие технические условия

Roughness comparison specimens.
General specifications

Дата введения 1997-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на образцы шероховатости поверхности (сравнения), предназначенные для сравнения визуально и на ощупь с поверхностями изделий, полученными обработкой резанием, полированием, электроэрозионной, дробеструйной и пескоструйной обработкой.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.601-95 ЕСКД. Эксплуатационные документы

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 13762-86 Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение,

МИ 1850-88 ГСИ Образцы шероховатости поверхности (сравнения). Методика поверки

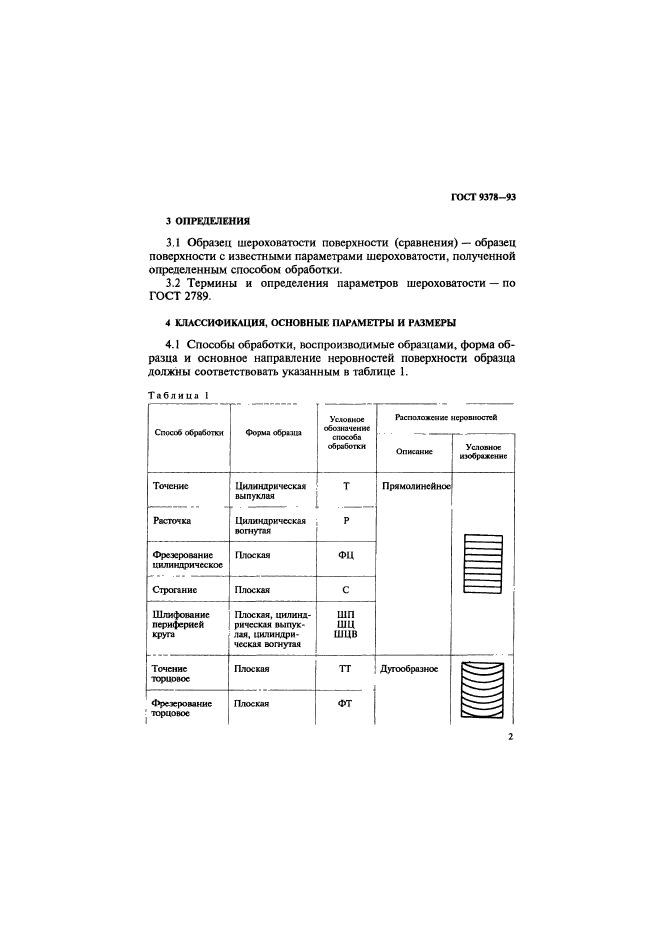

3 ОПРЕДЕЛЕНИЯ

3.1 Образец шероховатости поверхности (сравнения) — образец поверхности с известными параметрами шероховатости, полученной определенным способом обработки.

3.2 Термины и определения параметров шероховатости — по ГОСТ 2789.

4 КЛАССИФИКАЦИЯ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

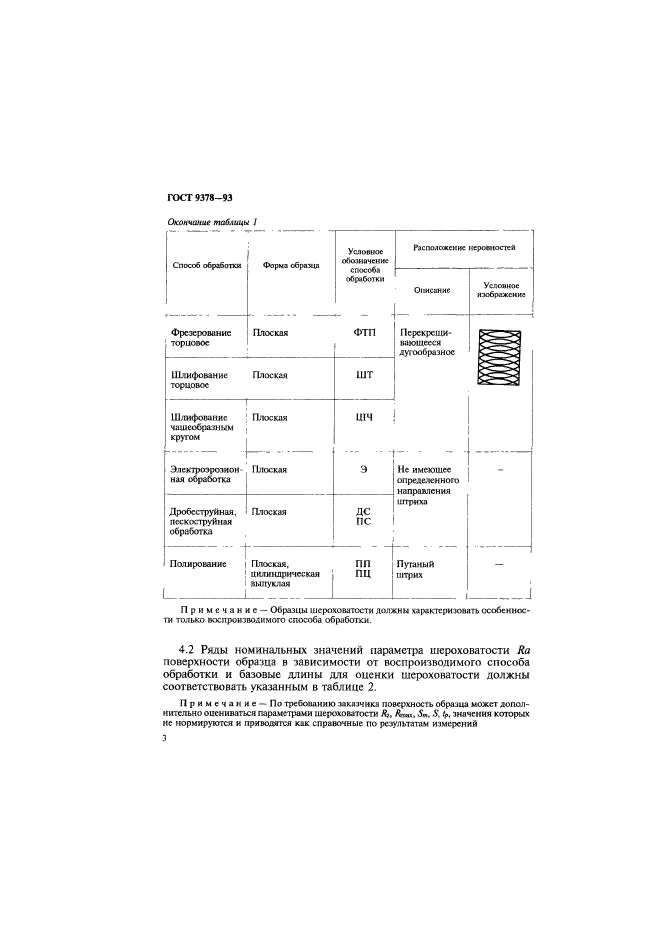

4.1 Способы обработки, воспроизводимые образцами, форма образца и основное направление неровностей поверхности образца должны соответствовать указанным в таблице 1.

Таблица 1

Примечание — Образцы шероховатости должны характеризовать особенности только воспроизводимого способа обработки

4.2 Ряды номинальных значений параметра шероховатости Ra поверхности образца в зависимости от воспроизводимого способа обработки и базовые длины для оценки шероховатости должны соответствовать указанным в таблице 2.

Примечание — По требованию заказчика поверхность образца может дополнительно оцениваться параметрами шероховатости R_Z, R_max, S_m, S, t_P, значения которых не нормируются и приводятся как справочные по результатам измерений

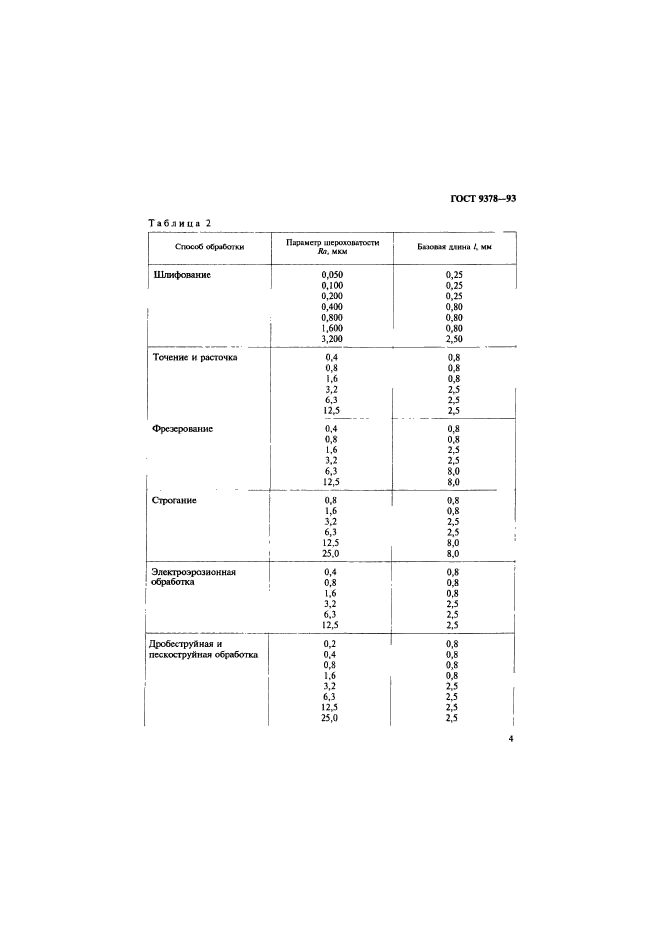

Таблица 2

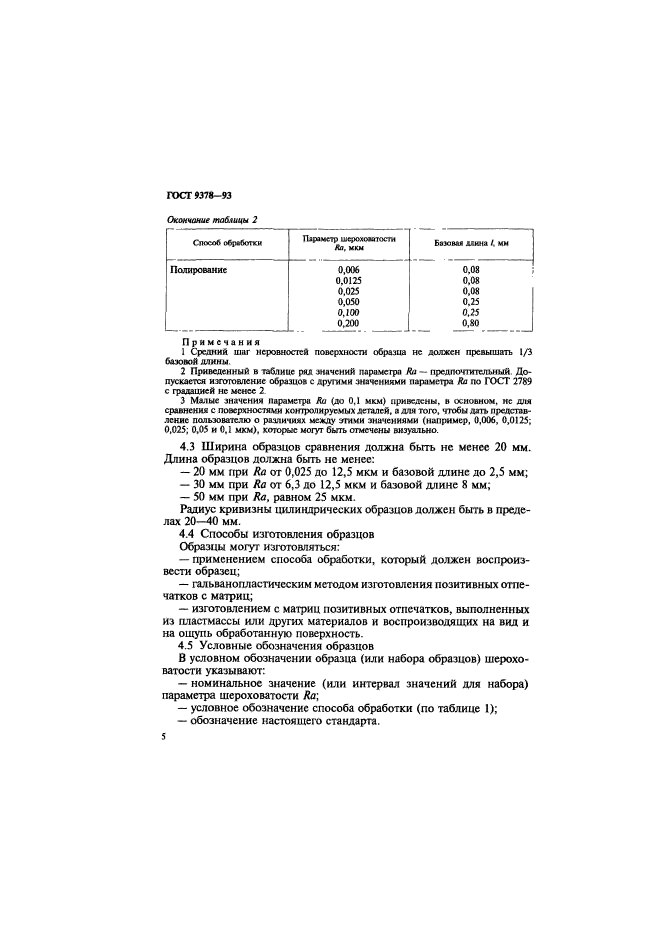

Примечания

1 Средний шаг неровностей поверхности образца не должен превышать 1/3 базовой длины.

2 Приведенный в таблице ряд значений параметра Ra — предпочтительный. Допускается изготовление образцов с другими значениями параметра Ra по ГОСТ 2789 с градацией не менее 2.

3 Малые значения параметра Ra (до 0,1 мкм) приведены, в основном, не для сравнения с поверхностями контролируемых деталей, а для того, чтобы дать представление пользователю о различиях между этими значениями (например, 0,006; 0,0125; 0,025; 0,05 и 0,1 мкм), которые могут быть отмечены визуально.

4.3 Ширина образцов сравнения должна быть не менее 20 мм. Длина образцов должна быть не менее:

— 20 мм при Ra от 0,025 до 12,5 мкм и базовой длине до 2,5 мм;

— 30 мм при Ra от 6,3 до 12,5 мкм и базовой длине 8 мм;

— 50 мм при Ra, равном 25 мкм.

Радиус кривизны цилиндрических образцов должен быть в пределах 20-40 мм.

4.4 Способы изготовления образцов Образцы могут изготовляться:

— применением способа обработки, который должен воспроизвести образец;

— гальванопластическим методом изготовления позитивных отпечатков с матриц;

— изготовлением с матриц позитивных отпечатков, выполненных из пластмассы или других материалов и воспроизводящих на вид и на ощупь обработанную поверхность.

4.5 Условные обозначения образцов

В условном обозначении образца (или набора образцов) шероховатости указывают:

— номинальное значение (или интервал значений для набора) параметра шероховатости Ra;

— условное обозначение способа обработки (по таблице 1);

— обозначение настоящего стандарта.

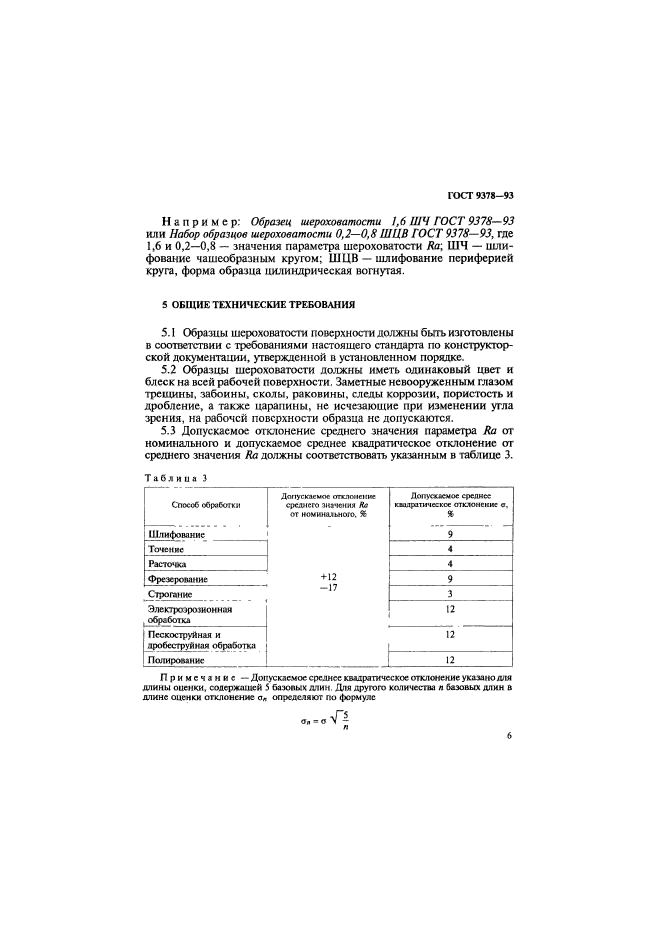

Например: Образец шероховатости 1,6 ШЧ ГОСТ 9378-93 или Набор образцов шероховатости 0,2-0,8 ШЦВ ГОСТ 9378-93, где 1,6 и 0,2-0,8 — значения параметра шероховатости Ra; ШЧ — шлифование чашеобразным кругом; ШЦВ — шлифование периферией круга, форма образца цилиндрическая вогнутая.

5 ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1 Образцы шероховатости поверхности должны быть изготовлены в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.

5.2 Образцы шероховатости должны иметь одинаковый цвет и блеск на всей рабочей поверхности. Заметные невооруженным глазом трещины, забоины, сколы, раковины, следы коррозии, пористость и дробление, а также царапины, не исчезающие при изменении угла зрения, на рабочей поверхности образца не допускаются.

5.3 Допускаемое отклонение среднего значения параметра Ra от номинального и допускаемое среднее квадратическое отклонение от среднего значения Ra должны соответствовать указанным в таблице 3.

Таблица 3

Способ обработки	Допускаемое отклонение среднего значения Ra от номинального, %	Допускаемое среднее квадратическое отклонение s, %
