ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

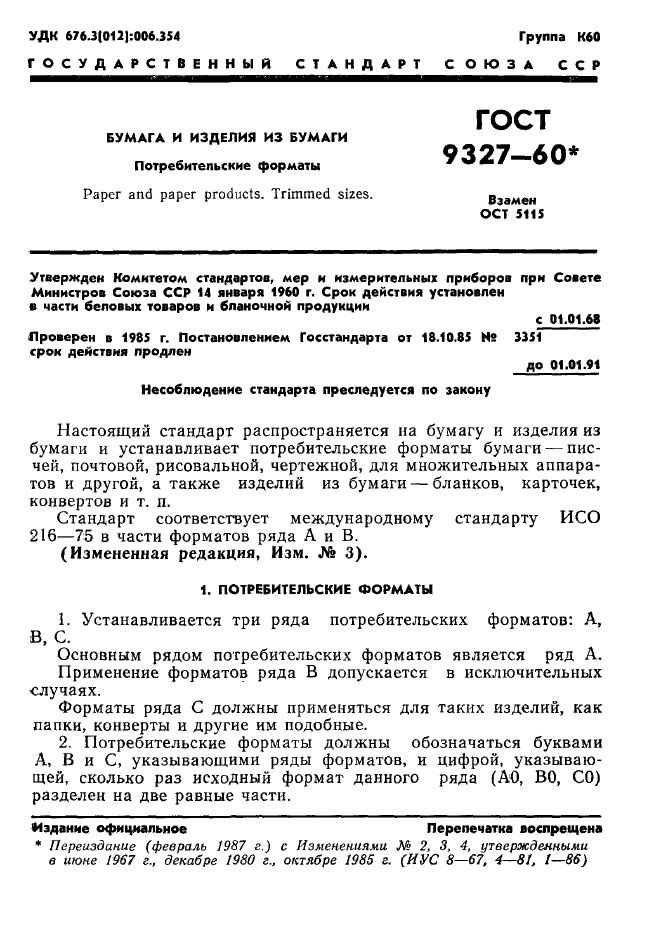

БУМАГА И ИЗДЕЛИЯ ИЗ БУМАГИ. ПОТРЕБИТЕЛЬСКИЕ ФОРМАТЫ ГОСТ 9327-60

Paper and paper products. Trimmed sizes.

(в ред. Изменений NN 2, 3, 4, 5)

Дата введения 01.01.1968

Настоящий стандарт распространяется на бумагу и изделия из бумаги и устанавливает потребительские форматы бумаги — писчей, почтовой, рисовальной, чертежной, для множительных аппаратов и другой, а также изделий из бумаги — бланков, карточек, конвертов и т. п.

(в ред. Изменений NN 3, 5).

I. ПОТРЕБИТЕЛЬСКИЕ ФОРМАТЫ

1.    Устанавливается три ряда потребительских форматов: А, В, С.

Основным рядом потребительских форматов является ряд А.

Потребительские форматы вспомогательного ряда В применяются только в

исключительных случаях, когда необходимы форматы, занимающие промежуточные размеры между двумя смежными форматами ряда А.

Форматы ряда С должны применяться для таких изделий, как папки, конверты и другие им подобные.

2.    Потребительские форматы должны обозначаться буквами А, В и С, указывающими ряды форматов, за которыми следует цифра, указывающая число делений, которые были произведены, начиная с исходного формата (А0, В0, С0) согласно правилам приложения.

Подпункты 1, 2 — Утратили силу.

(в ред. Изменения N 5).

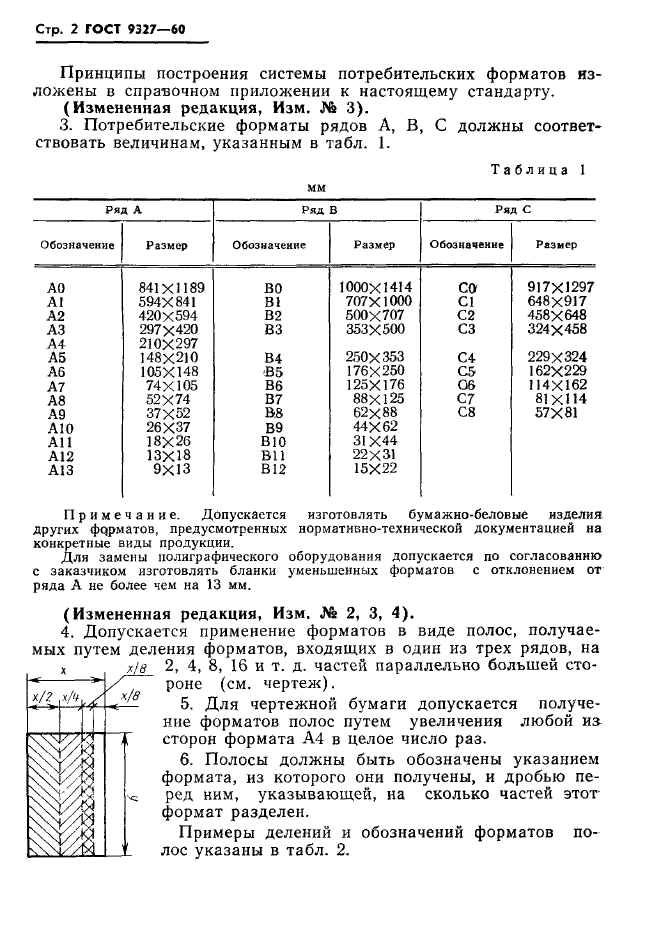

3.    Потребительские форматы рядов А, В, С должны соответствовать величинам, указанным в табл. 1.

Таблица 1

мм

Примечание. Допускается изготовлять бумажно-беловые изделия других форматов, предусмотренных нормативно-технической документацией на конкретные виды продукции.

Для замены полиграфического оборудования допускается по согласованию с заказчиком изготовлять бланки уменьшенных форматов с отклонением от ряда А не более чем на 13 мм.

(в ред. Изменений NN 2, 3, 4).

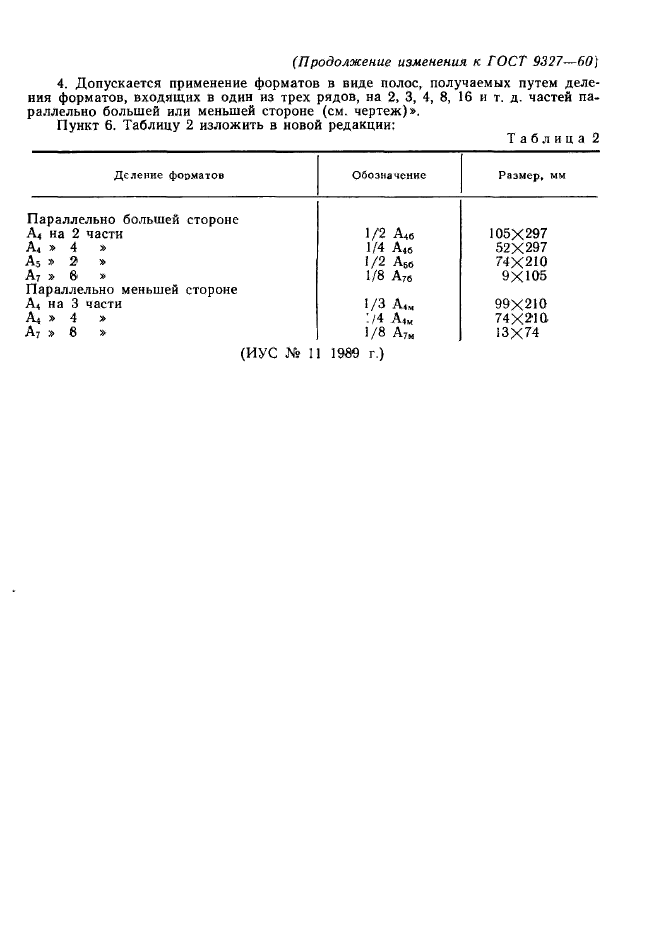

4. Допускается применение форматов в виде полос, получаемых путем деления форматов, входящих в один из трех рядов, на 2, 3, 4, 8, 16 и т. д. частей параллельно большей или меньшей стороне (см. чертеж).

Ж Ж ч- >■

(в ред. Изменения N 5).

5.    Для чертежной бумаги допускается получение форматов полос путем увеличения любой из сторон формата А4 в целое число раз.

(в ред. Изменения N 3).

6.    Полосы должны быть обозначены указанием формата, из которого они получены, и дробью перед ним, указывающей, на сколько частей этот формат разделен.

Примеры делений и обозначений форматов полос указаны в табл. 2.

(в ред. Изменений NN 3, 5).

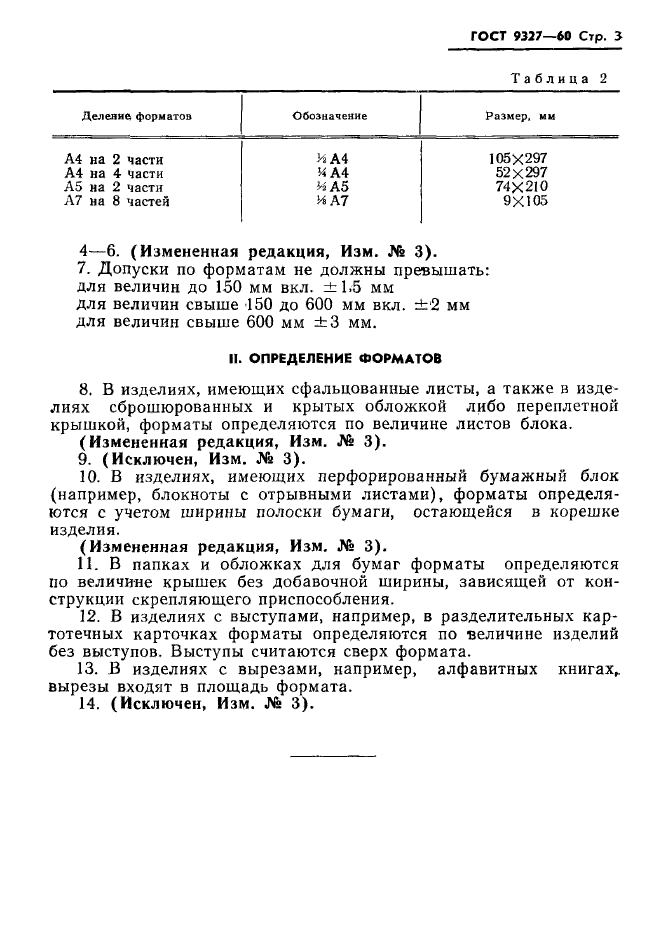

7. Допуски по форматам не должны превышать: для величин до 150 мм включ. ±1,5 мм для величин свыше 150 до 600 мм включ. ±2 мм для величин свыше 600 мм ±3 мм.

II. ОПРЕДЕЛЕНИЕ ФОРМАТОВ

8. В изделиях, имеющих сфальцованные листы, а также в изделиях сброшюрованных и крытых обложкой либо переплетной крышкой, форматы определяются по величине листов блока.

(в ред. Изменения N 3).

Пункт 9 — Исключен.

(в ред. Изменения N 3).

10.    В изделиях, имеющих перфорированный бумажный блок (например, блокноты с отрывными листами), форматы определяются с учетом ширины полоски бумаги, остающейся в корешке изделия.

(в ред. Изменения N 3).

11.    В папках и обложках для бумаг форматы определяются по величине крышек без добавочной ширины, зависящей от конструкции скрепляющего приспособления.

12.    В изделиях с выступами, например, в разделительных картотечных карточках форматы определяются по величине изделий без выступов. Выступы считаются сверх формата.

13. В изделиях с вырезами, например, алфавитных книгах, вырезы входят в площадь формата.

Пункт 14 — Исключен.

(в ред. Изменения N 3).

Приложение

Справочное

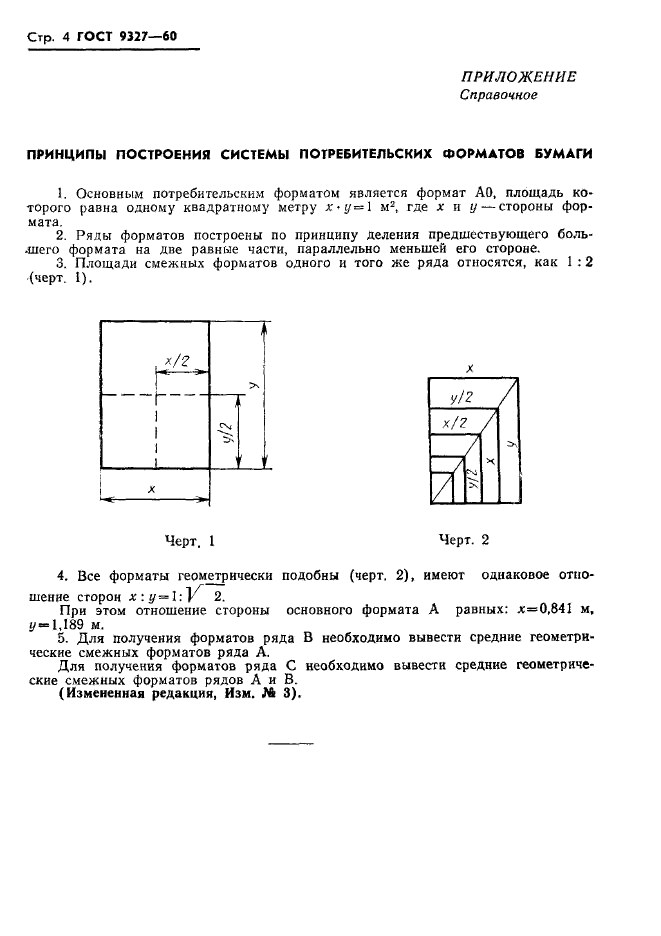

ПРИНЦИПЫ ПОСТРОЕНИЯ СИСТЕМЫ ПОТРЕБИТЕЛЬСКИХ ФОРМАТОВ БУМАГИ

1.    Основным потребительским форматом является формат АО, площадь которого равна

X’ у = 1м²

одному квадратному метру    , где х и у — стороны формата.

2.    Ряды форматов построены по принципу деления предшествующего большего формата на две равные части, параллельно меньшей его стороне.

3.    Площади смежных форматов одного и того же ряда относятся, как 1 : 2 (черт. 1).

Черт. 1.

4. Все форматы геометрически подобны (черт. 2), имеют одинаковое отношение сторон х:у = 1 :,.[2

При этом отношение стороны основного формата А равных: х = 0,841 м, у =1,189 м.

Черт. 2.

5. Для получения форматов ряда В необходимо вывести средние геометрические смежных форматов ряда А.

Для получения форматов ряда С необходимо вывести средние геометрические смежных форматов рядов А и В.

(в ред. Изменения N 3).
