ГОСТ 9.306-85

Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

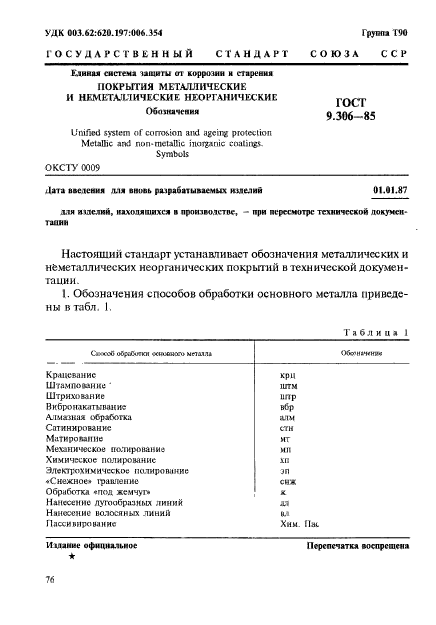

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения для вновь разрабатываемых изделий 01.01.87

для изделий, находящихся в производстве, — при пересмотре технической документации

Настоящий стандарт устанавливает обозначения металлических и неметаллических неорганических покрытий в технической документации.

1. Обозначения способов обработки основного металла приведены в табл. 1.

Таблица 1

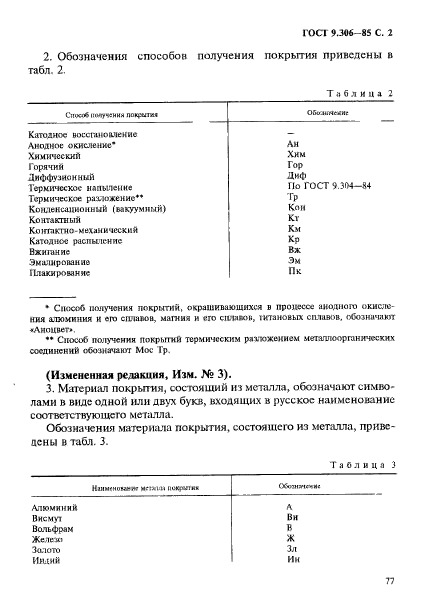

2. Обозначения способов получения покрытия приведены в табл. 2.

Таблица 2

* Способ получения покрытий, окрашивающихся в процессе анодного окисления алюминия и его сплавов, магния и его сплавов, титановых сплавов, обозначают «Аноцвет».

** Способ получения покрытий термическим разложением металлорганических соединений обозначают Мос Тр

Таблица 2 (Измененная редакция, Изм. № 3).

3. Материал покрытия, состоящий из металла, обозначают символами в виде одной или двух букв, входящих в русское наименование соответствующего металла.

Обозначения материала покрытия, состоящего из металла, приведены в табл. 3.

Таблица 3

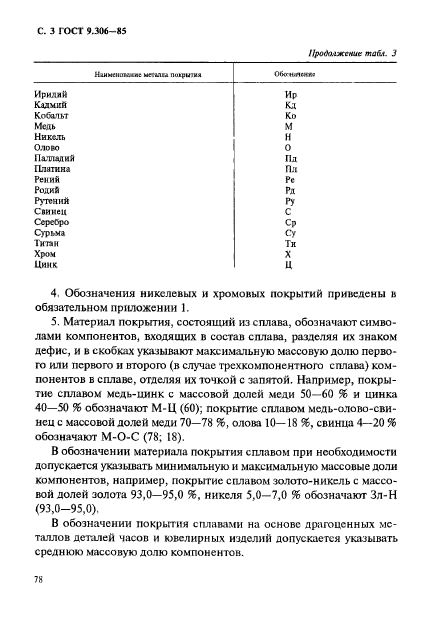

4. Обозначения никелевых и хромовых покрытий приведены в обязательном приложении 1.

5. Материал покрытия, состоящий из сплава, обозначают символами компонентов, входящих в состав сплава, разделяя их знаком дефис, и в скобках указывают максимальную массовую долю первого или второго (в случае трехкомпонентного сплава) компонентов в сплаве, отделяя их точкой с запятой. Например, покрытие сплавом медь-цинк с массовой долей меди 50-60% и цинка 40-50% обозначают М-Ц (60); покрытие сплавом медь-олово-свинец с массовой долей меди 70-78%, олова 10-18%, свинца 4-20% обозначают М-О-С (78; 18).

В обозначении материала покрытия сплавом при необходимости допускается указывать минимальную и максимальную массовую доли компонентов, например, покрытие сплавом золото-никель с массовой долей золота 93,0-95,0%, никеля 5,0-7,0% обозначают Зл-Н (93,0-95,0).

В обозначении покрытия сплавами на основе драгоценных металлов деталей часов и ювелирных изделий допускается указывать среднюю массовую долю компонентов.

Для вновь разрабатываемых сплавов обозначение компонентов производят в порядке уменьшения их массовой доли.

(Измененная редакция, Изм. № 2).

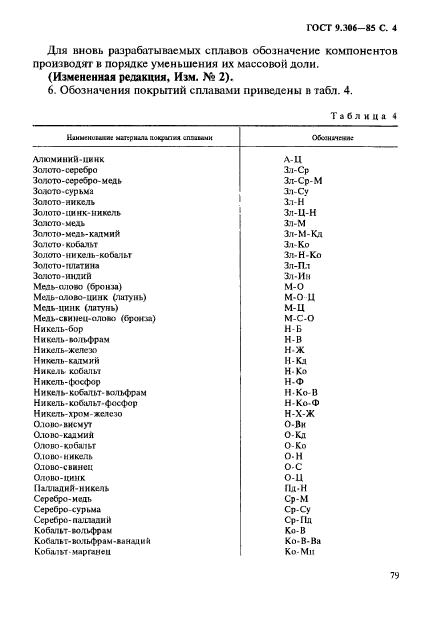

6. Обозначения покрытий сплавами приведены в табл. 4.

Таблица 4

Таблица 4 (Измененная редакция, Изм. № 3).

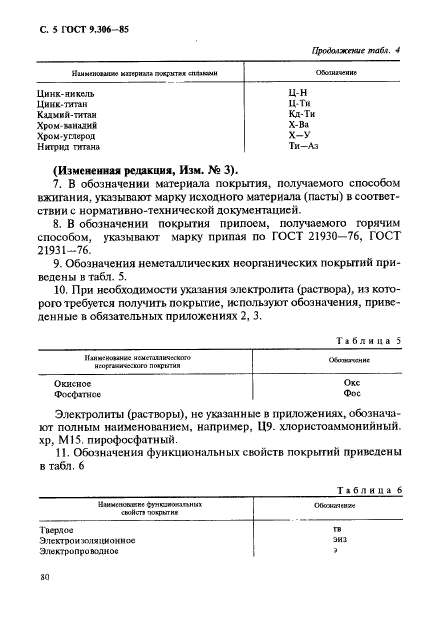

7. В обозначении материала покрытия, получаемого способом вжигания, указывают марку исходного материала (пасты) в соответствии с нормативно-технической документацией.

8. В обозначении покрытия припоем, получаемого горячим способом, указывают марку припоя по ГОСТ 21930-76, ГОСТ 21931-76.

9. Обозначения неметаллических неорганических покрытий приведены в табл. 5.

Таблица 5

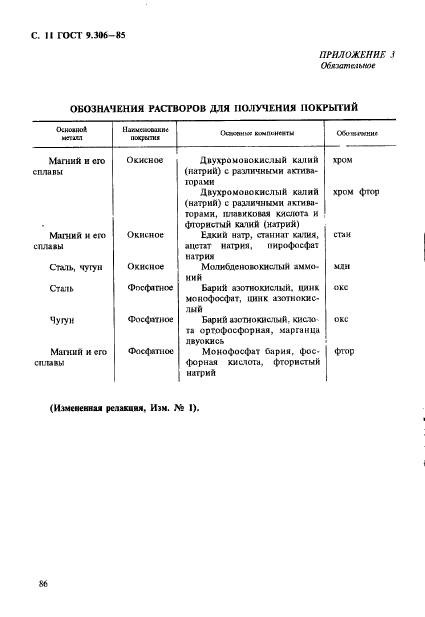

10. При необходимости указания электролита (раствора), из которого требуется получить покрытие, используют обозначения, приведенные в обязательных приложениях 2, 3.

Электролиты (растворы), не указанные в приложениях, обозначают полным наименованием, например, Ц9. хлористоаммонийный. хр, М15. пирофосфатный.

11. Обозначения функциональных свойств покрытий приведены в табл. 6.

Таблица 6

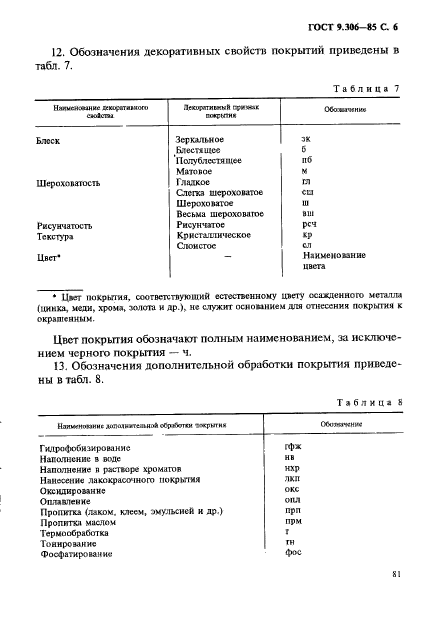

12. Обозначения декоративных свойств покрытий приведены в табл. 7.

Таблица 7

Наименование декоративного свойства	Декоративный признак покрытия	Обозначение
Блеск	Зеркальное	зк
	Блестящее	б
	Полублестящее	пб
	Матовое	м
Шероховатость	Гладкое	гл
	Слегка шероховатое	сш
	Шероховатое	ш
	Весьма шероховатое	вш
Рисунчатость	Рисунчатое	рсч
Текстура	Кристаллическое	кр
	Слоистое	0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Нормативные строительные документы 0 Распашные шкафы: почему классика остаётся в моде Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на Нормативные строительные документы 0 Строительство домов из арболита: почему этот материал привлекает всё больше строителей Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять Нормативные строительные документы 0 Греющий кабель для водостоков: простой способ защитить дом от ледяных проблем Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть – Нормативные строительные документы 0 Запчасти для компрессоров Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его Задать вопрос эксперту
