Эмаль ПФ-133. Технические условия
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8

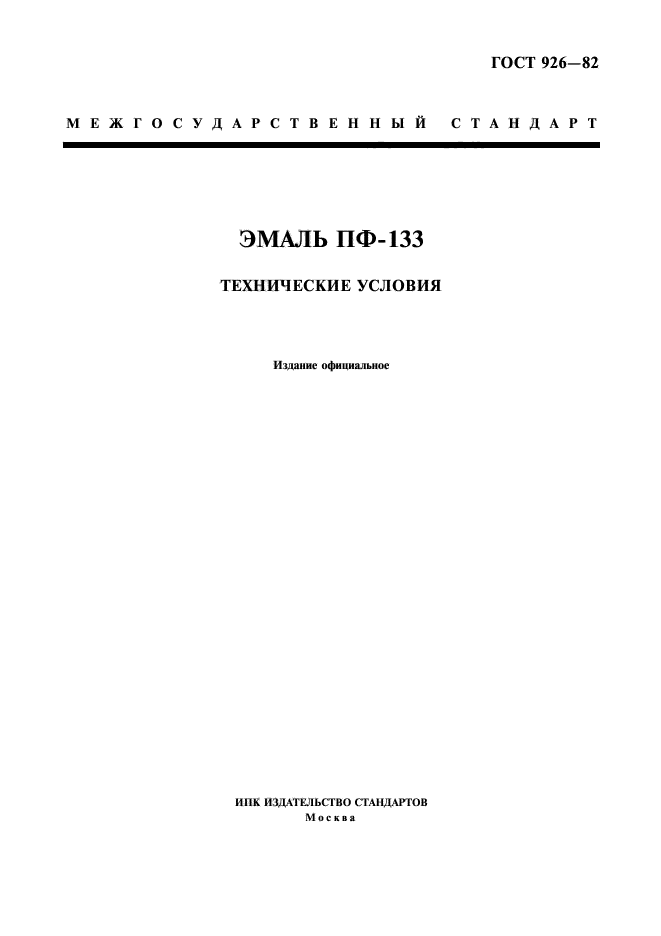

ГОСТ 926-82
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭМАЛЬ ПФ-133
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|

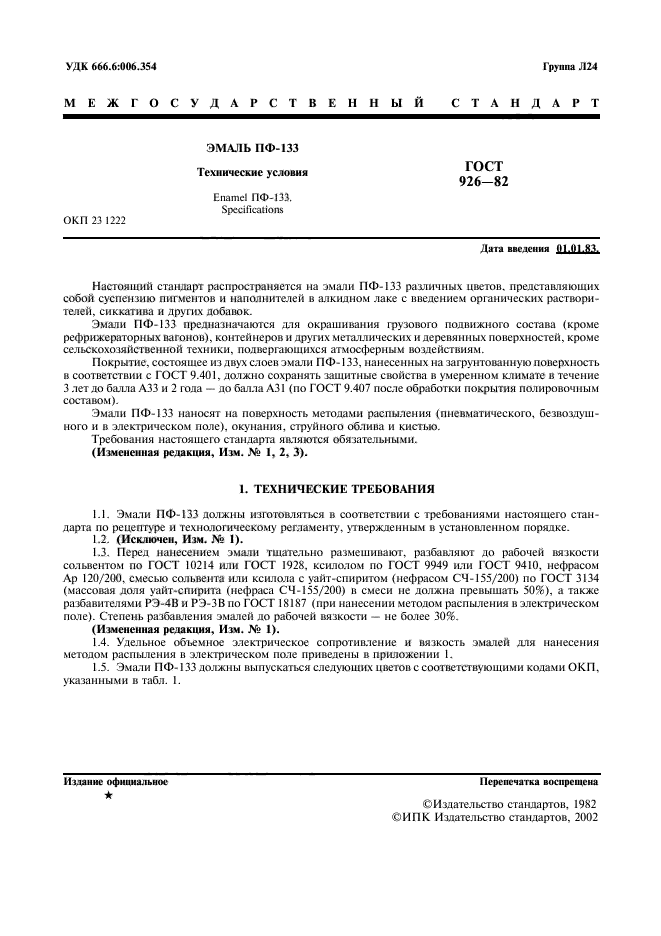

ЭМАЛЬ ПФ-133 Технические условия Enamel ПФ-133. |
ГОСТ |
Дата введения 01.01.83.
Настоящий стандарт распространяется на эмали ПФ-133 различных цветов, представляющих собой суспензию пигментов и наполнителей в алкидном лаке с введением органических растворителей, сиккатива и других добавок.
Эмали ПФ-133 предназначаются для окрашивания грузового подвижного состава (кроме рефрижераторных вагонов), контейнеров и других металлических и деревянных поверхностей, кроме сельскохозяйственной техники, подвергающихся атмосферным воздействиям.
Покрытие, состоящее из двух слоев эмали ПФ-133, нанесенных на загрунтованную поверхность в соответствии с ГОСТ 9.401, должно сохранять защитные свойства в умеренном климате в течение 3 лет до балла А33 и 2 года — до балла А31 (по ГОСТ 9.407 после обработки покрытия полировочным составом).
Эмали ПФ-133 наносят на поверхность методами распыления (пневматического, безвоздушного и в электрическом поле), окунания, струйного облива и кистью.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 1, 2, 3).
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Эмали ПФ-133 должны изготовляться в соответствии с требованиями настоящего стандарта по рецептуре и технологическому регламенту, утвержденным в установленном порядке.
1.2. (Исключен, Изм. № 1).
1.3. Перед нанесением эмали тщательно размешивают, разбавляют до рабочей вязкости сольвентом по ГОСТ 10214 или ГОСТ 1928, ксилолом по ГОСТ 9949 или ГОСТ 9410, нефрасом Ар 120/200, смесью сольвента или ксилола с уайт-спиритом (нефрасом СЧ-155/200) по ГОСТ 3134 (массовая доля уайт-спирита (нефраса СЧ-155/200) в смеси не должна превышать 50 %), а также разбавителями РЭ-4В и РЭ-3В по ГОСТ 18187 (при нанесении методом распыления в электрическом поле). Степень разбавления эмалей до рабочей вязкости — не более 30 %.
(Измененная редакция, Изм. № 1).
1.4. Удельное объемное электрическое сопротивление и вязкость эмалей для нанесения методом распыления в электрическом поле приведены в приложении 1.
1.5. Эмали ПФ-133 должны выпускаться следующих цветов с соответствующими кодами ОКП, указанными в табл. 1.

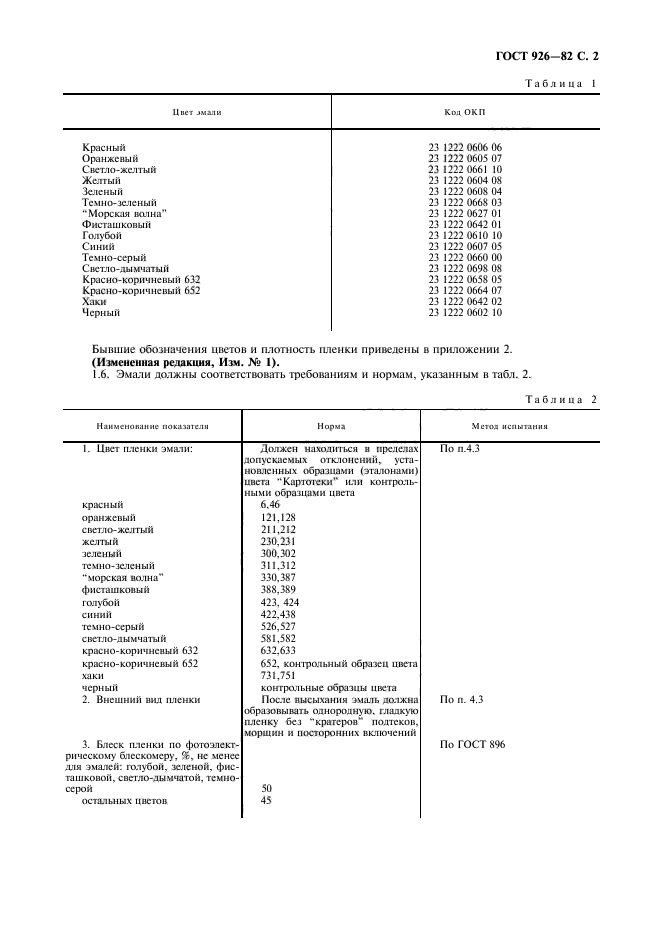

Таблица 1
|
Цвет эмали |
Код ОКП |
|
Красный |
23 1222 0606 06 |
|
Оранжевый |
23 1222 0605 07 |
|
Светло-желтый |
23 1222 0661 10 |
|
Желтый |
23 1222 0604 08 |
|
Зеленый |
23 1222 0608 04 |
|
Темно-зеленый |
23 1222 0668 03 |
|
«Морская волна» |
23 1222 0627 01 |
|
Фисташковый |
23 1222 0642 01 |
|
Голубой |
23 1222 0610 10 |
|
Синий |
23 1222 0607 05 |
|
Темно-серый |
23 1222 0660 00 |
|
Светло-дымчатый |
23 1222 0698 08 |
|
Красно-коричневый 632 |
23 1222 0658 05 |
|
Красно-коричневый 652 |
23 1222 0664 07 |
|
Хаки |
23 1222 0642 02 |
|
Черный |
23 1222 0602 10 |
Бывшие обозначения цветов и плотность пленки приведены в приложении 2.
(Измененная редакция, Изм. № 1).
1.6. Эмали должны соответствовать требованиям и нормам, указанным в табл. 2.
Таблица 2
|
Наименование показателя |
Норма |
Метод испытания |
|
1. Цвет пленки эмали: |
Должен находиться в пределах допускаемых отклонений, установленных образцами (эталонами) цвета «Картотеки» или контрольными образцами цвета |
По п. 4.3 |
|
красный |
6, 46 |
|
|
оранжевый |
121, 128 |
|
|
светло-желтый |
211, 212 |
|
|
желтый |
230, 231 |
|
|
зеленый |
300, 302 |
|
|
темно-зеленый |
311, 312 |
|
|
«морская волна» |
330, 387 |
|
|
фисташковый |
388, 389 |
|
|
голубой |
423, 424 |
|
|
синий |
422, 438 |
|
|
темно-серый |
526, 527 |
|
|
светло-дымчатый |
581, 582 |
|
|
красно-коричневый 632 |
632, 633 |
|
|
красно-коричневый 652 |
652, контрольный образец цвета |
|
|
хаки |
731, 751 |
|
|
черный |
контрольные образцы цвета |
|
|
2. Внешний вид пленки |
После высыхания эмаль должна образовывать однородную, гладкую пленку без «кратеров» подтеков, морщин и посторонних включений |
По п. 4.3 |
|
3. Блеск пленки по фотоэлектрическому блескомеру, %, не менее для эмалей: голубой, зеленой, фисташковой, светло-дымчатой, темно-серой |
50 |
По ГОСТ 896 |
|
остальных цветов |
45 |
|
|

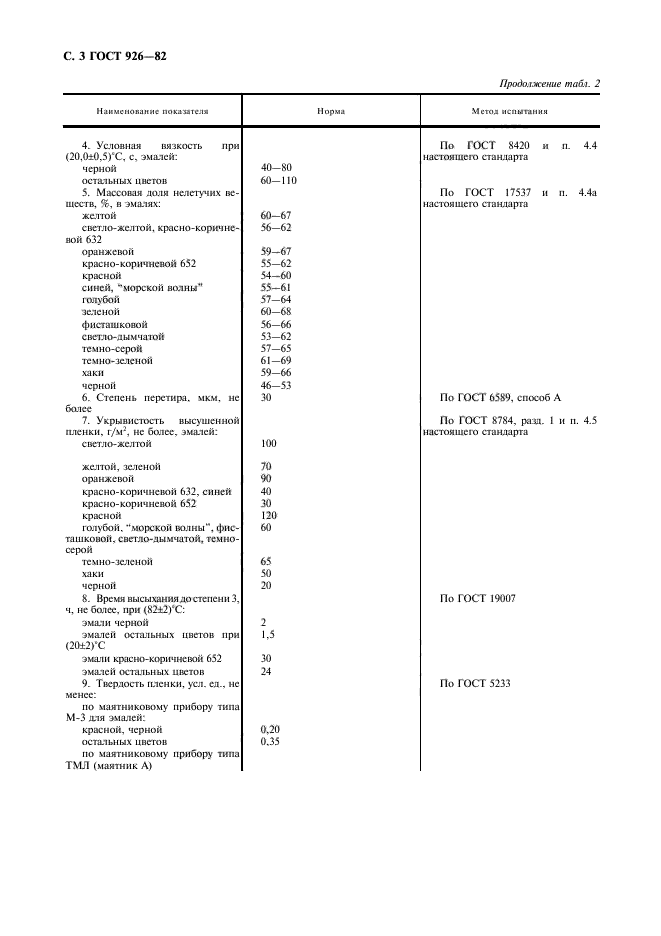

4. Условная вязкость при (20,0 ± 0,5) °С, с, эмалей: |
По ГОСТ 8420 и п. 4.4 настоящего стандарта |
|
|
черной |
40-80 |
|
|
остальных цветов |
60-110 |
|
|
5. Массовая доля нелетучих веществ, %, в эмалях: |
По ГОСТ 17537 и п. 4.4а настоящего стандарта |
|
|
желтой |
60-67 |
|
|
светло-желтой, красно-коричневой 632 |
56-62 |
|
|
оранжевой |
59-67 |
|
|
красно-коричневой 652 |
55-62 |
|
|
красной |
54-60 |
|
|
синей, «морской волны» |
55-61 |
|
|
голубой |
57-64 |
|
|
зеленой |
60-68 |
|
|
фисташковой |
56-66 |
|
|
светло-дымчатой |
53-62 |
|
|
темно-серой |
57-65 |
|
|
темно-зеленой |
61-69 |
|
|
хаки |
59-66 |
|
|
черной |
46-53 |
|
|
6. Степень перетира, мкм, не более |
30 |
По ГОСТ 6589, способ А |
|
7. Укрывистость высушенной пленки, г/м2, не более, эмалей: |
По ГОСТ 8784, разд. 1 и п. 4.5 настоящего стандарта |
|
|
светло-желтой |
100 |
|
|
желтой, зеленой |
70 |
|
|
оранжевой |
90 |
|
|
красно-коричневой 632, синей |
40 |
|
|
красно-коричневой 652 |
30 |
|
|
красной |
120 |
|
|
голубой, «морской волны», фисташковой, светло-дымчатой, темно-серой |
60 |
|
|
темно-зеленой |
65 |
|
|
хаки |
50 |
|
|
черной |
20 |
|
|
8. Время высыхания до степени 3, ч, не более, при (82 ± 2) °С: |
По ГОСТ 19007 |
|
|
эмали черной |
2 |
|
|
эмалей остальных цветов при (20 ± 2) °С |
1,5 |
|
|
эмали красно-коричневой 652 |
30 |
|
|
эмалей остальных цветов |
24 |
|
|
9. Твердость пленки, усл. ед., не менее: |
По ГОСТ 5233 |
|
|
по маятниковому прибору типа М-3 для эмалей: |
||
|
красной, черной |
0,20 |
|
|
остальных цветов |
0,35 |
|
|

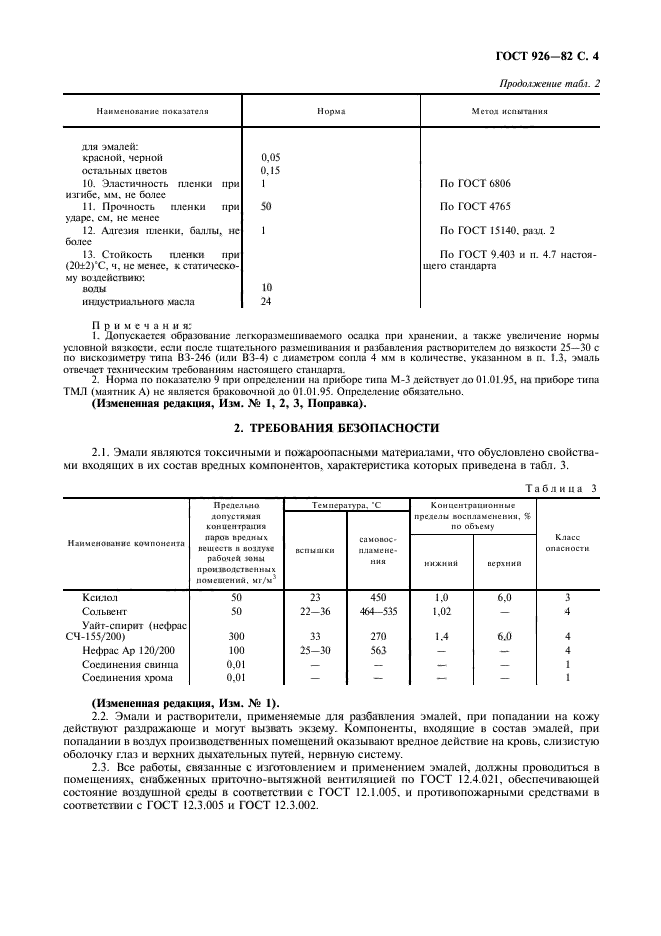

по маятниковому прибору типа ТМЛ (маятник А) |
||
|
для эмалей: |
||
|
красной, черной |
0,05 |
|
|
остальных цветов |
0,15 |
|
|
10. Эластичность пленки при изгибе, мм, не более |
1 |
По ГОСТ 6806 |
|
11. Прочность пленки при ударе, см, не менее |
50 |
По ГОСТ 4765 |
|
12. Адгезия пленки, баллы, не более |
1 |
По ГОСТ 15140, разд. 2 |
|
13. Стойкость пленки при (20 ± 2) °С, ч, не менее, к статическому воздействию: |
По ГОСТ 9.403 и п. 4.7 настоящего стандарта |
|
|
воды |
10 |
|
|
индустриального масла |
24 |
Примечания:
1. Допускается образование легкоразмешиваемого осадка при хранении, а также увеличение нормы условной вязкости, если после тщательного размешивания и разбавления растворителем до вязкости 25-30 с по вискозиметру типа ВЗ-246 (или ВЗ-4) с диаметром сопла 4 мм в количестве, указанном в п. 1.3, эмаль отвечает техническим требованиям настоящего стандарта.
2. Норма по показателю 9 при определении на приборе типа М-3 действует до 01.01.95, на приборе типа ТМЛ (маятник А) не является браковочной до 01.01.95. Определение обязательно.
(Измененная редакция, Изм. № 1, 2, 3, Поправка).
2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2.1. Эмали являются токсичными и пожароопасными материалами, что обусловлено свойствами входящих в их состав вредных компонентов, характеристика которых приведена в табл. 3.
Таблица 3
|
Наименование компонента |
Предельно допустимая концентрация паров вредных веществ в воздухе рабочей зоны производственных помещений, мг/м3 |
Температура, °С |
Концентрационные пределы воспламенения, % по объему |
Класс опасности |
||
|
вспышки |
самовоспламенения |
|||||
|
нижний |
верхний |
|||||
|
Ксилол |
50 |
23 |
450 |
1,0 |
6,0 |
3 |
|
Сольвент |
50 |
22-36 |
464-535 |
1,02 |
— |
4 |
|
Уайт-спирит (нефрас СЧ-155/200) |
300 |
33 |
Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
| |||
