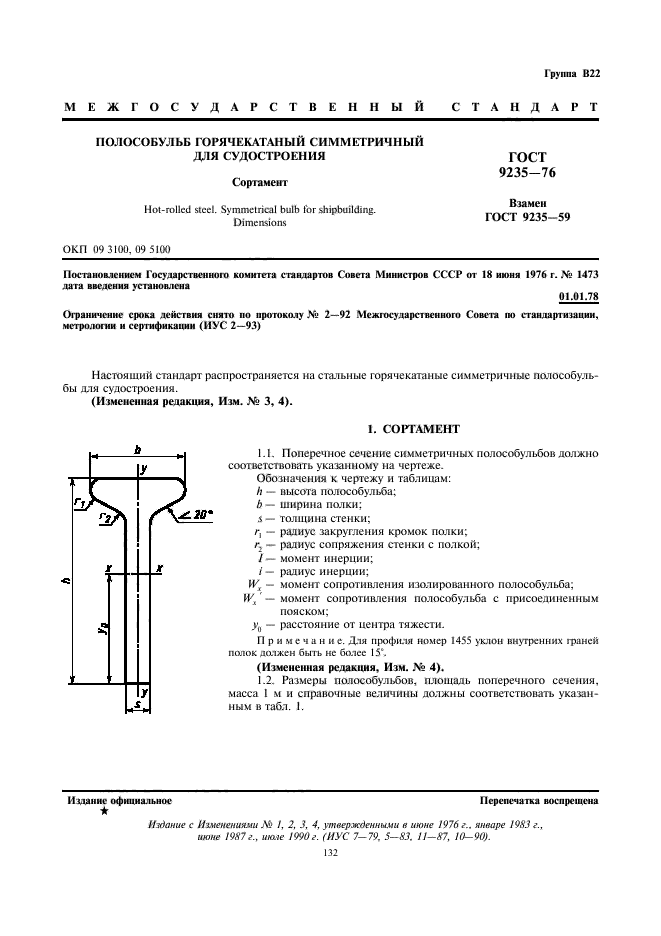

Страница 1

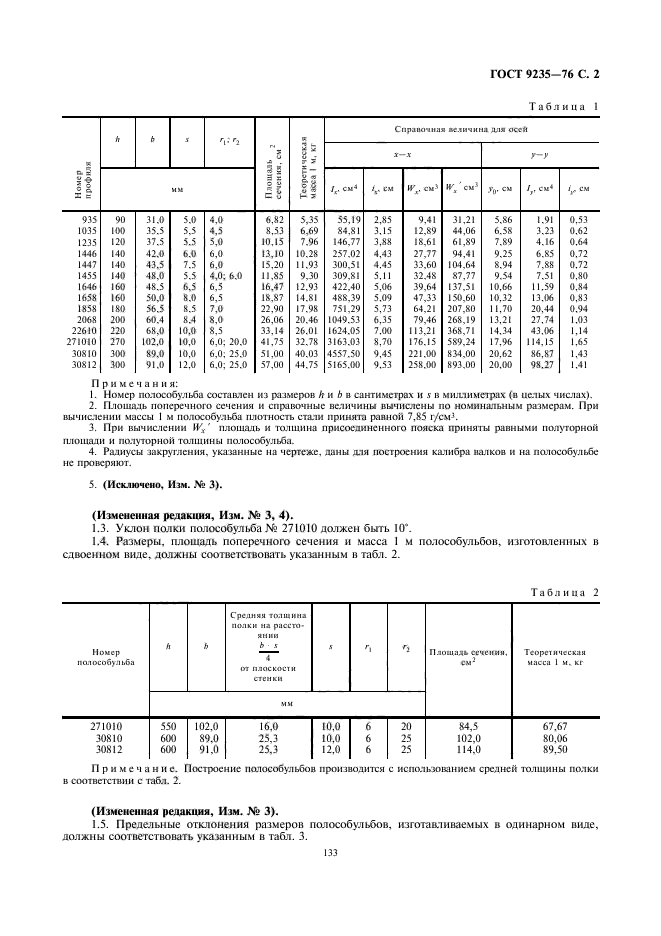

Страница 2

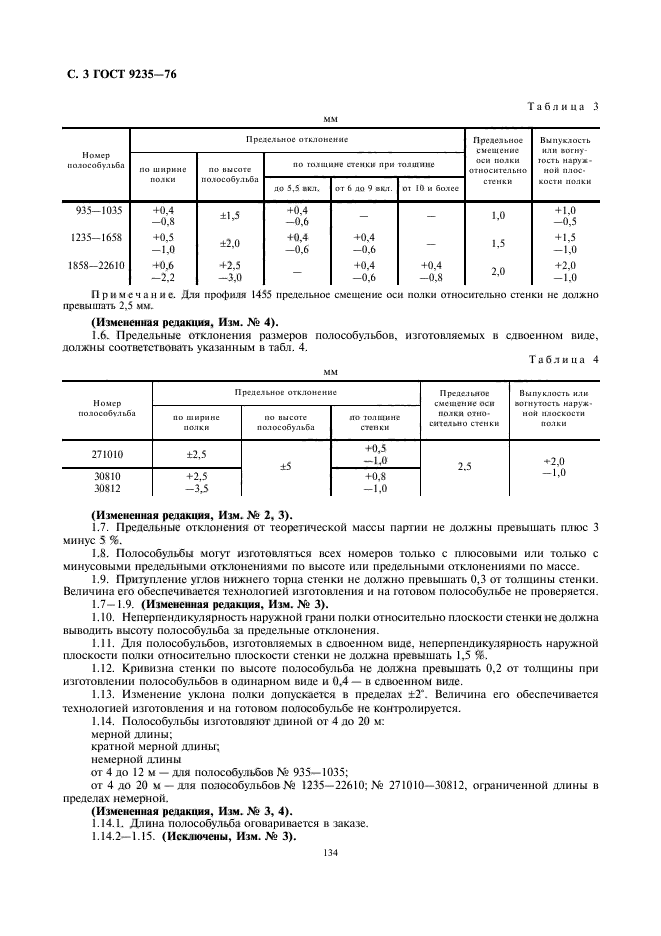

Страница 3

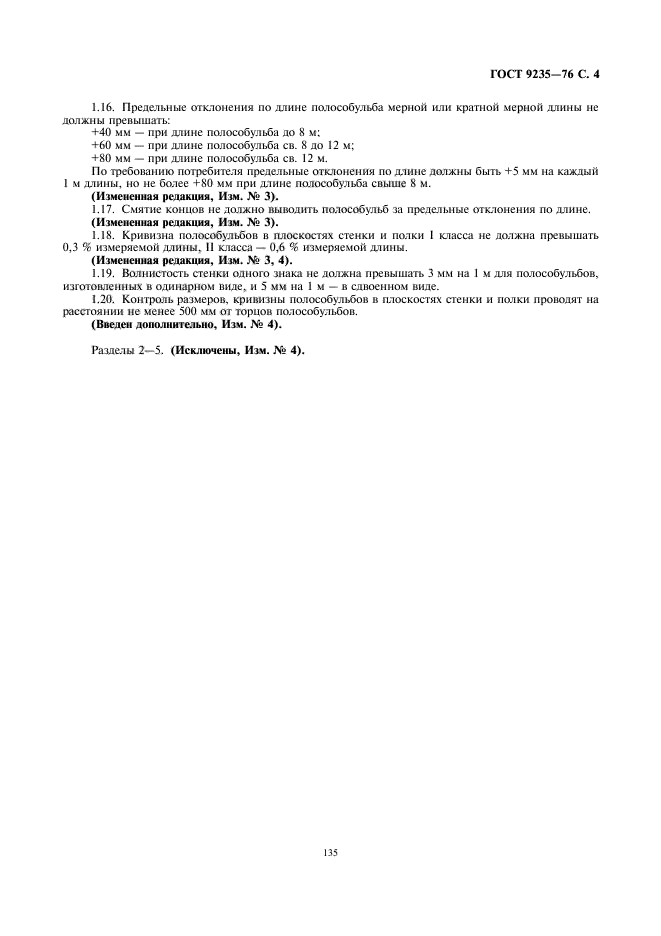

Страница 4
ГОСТ 9235-76
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОЛОСОБУЛЬБ ГОРЯЧЕКАТАНЫЙ
СИММЕТРИЧНЫЙ ДЛЯ СУДОСТРОЕНИЯ
СОРТАМЕНТ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПОЛОСОБУЛЬБ ГОРЯЧЕКАТАНЫЙ СИММЕТРИЧНЫЙ ДЛЯ СУДОСТРОЕНИЯ Сортамент Hot-rolled steel. Symmetrical bulb for shipbuilding. |
ГОСТ Взамен ГОСТ 9235-59 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. № 1473 срок введения установлен
с 01.01.78
Ограничение срока действия снято по протоколу № 2-92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Настоящий стандарт распространяется на стальные горячекатаные симметричные полособульбы для судостроения.
(Измененная редакция, Изм. № 3, 4).
1. СОРТАМЕНТ
1.1. Поперечное сечение симметричных полособульбов должно соответствовать указанному на чертеже.
Обозначения к чертежу и таблицам:
h — высота полособульба;
b — ширина полки;
s — толщина стенки;
r1 — радиус закругления кромок полки;
r2 — радиус сопряжения стенки с полкой;
I — момент инерции;
i — радиус инерции;
Wx — момент сопротивления изолированного полособульба;
Wx‘ — момент сопротивления полособульба с присоединенным пояском;
y0 — расстояние от центра тяжести.
Примечание. Для профиля номер 1455 уклон внутренних граней полок должен быть не более 15.
(Измененная редакция, Изм. № 4).
1.2. Размеры полособульбов, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным в табл. 1.
Таблица 1
|
номер профиля |
h |
b |
s |
r1; r2 |
Площадь сечения, см2 |
Теоретическая масса 1 м, кг |
Справочная величина для осей |
||||||
|
x-x |
y-y |
||||||||||||
|
мм |
Ix, см4 |
ix, см |
Wx, см3 |
Wx‘ см3 |
y0, см |
Iy, см4 |
iy, см |
||||||
|
935 |
90 |
31,0 |
5,0 |
4,0 |
6,82 |
5,35 |
55,19 |
2,85 |
9,41 |
31,21 |
5,86 |
1,91 |
0,53 |
|
1035 |
100 |
35,5 |
5,5 |
4,5 |
8,53 |
6,69 |
84,81 |
3,15 |
12,89 |
44,06 |
6,58 |
3,23 |
0,62 |
|
1235 |
120 |
37,5 |
5,5 |
5,0 |
10,15 |
7,96 |
146,77 |
3,88 |
18,61 |
61,89 |
7,89 |
4,16 |
0,64 |
|
1446 |
140 |
42,0 |
6,0 |
6,0 |
13,10 |
10,28 |
257,02 |
4,43 |
27,77 |
94,41 |
9,25 |
6,85 |
0,72 |
|
1447 |
140 |
43,5 |
7,5 |
6,0 |
15,20 |
11,93 |
300,51 |
4,45. |
33,60 |
104,64 |
8,94 |
7,88 |
0,72 |
|
1455 |
140 |
48,0 |
5,5 |
4,0; 6,0 |
11,85 |
9,30 |
309,81 |
5,11 |
32,48 |
87,77 |
9,54 |
7,51 |
0,80 |
|
1646 |
160 |
48,5 |
6,5 |
6,5 |
16,47 |
12,93 |
422,40 |
5,06 |
39,64 |
137,51 |
10,66 |
11,59 |
0,84 |
|
1658 |
160 |
50,0 |
8,0 |
6,5 |
18,87 |
14,81 |
488,39 |
5,09 |
47,33 |
150,60 |
10,32 |
13,06 |
0,83 |
|
1858 |
180 |
56,5 |
8,5 |
7,0 |
22,90 |
17,98 |
751,29 |
5,73 |
64,21 |
207,80 |
11,70 |
20,44 |
0,94 |
|
2068 |
200 |
60,4 |
8,4 |
8,0 |
26,06 |
20,46 |
1049,53 |
6,35 |
79,46 |
268,19 |
13,21 |
27,74 |
1,03 |
|
22610 |
220 |
68,0 |
10,0 |
8,5 |
33,14 |
26,01 |
1624,05 |
7,00 |
113,21 |
368,71 |
14,34 |
43,06 |
1,14 |
|
271010 |
270 |
102,0 |
10,0 |
6,0; 20,0 |
41,75 |
32,78 |
3163,03 |
8,70 |
176,15 |
589,24 |
17,96 |
114,15 |
1,65 |
|
30810 |
300 |
89,0 |
10,0 |
6,0; 25,0 |
51,00 |
40,03 |
4557,50 |
9,45 |
221,00 |
834,00 |
20,62 |
86,87 |
1,43 |
|
30812 |
300 |
91,0 |
12,0 |
6,0; 25,0 |
57,00 |
44,75 |
5165,00 |
9,53 |
258,00 |
893,00 |
20,00 |
98,27 |
1,41 |
Примечания:
1. Номер полособульба составлен из размеров hubs сантиметрах и s в миллиметрах (в целых числах).
2. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м полособульба плотность стали принята равной 7,85 г/см3.
3. При вычислении Wx‘ площадь и толщина присоединенного пояска приняты равными полуторной площади и полуторной толщины полособульба.
4. Радиусы закругления, указанные на чертеже, даны для построения калибра валков и на полособульбе не проверяют.
(Измененная редакция, Изм. № 3).
5. (Исключено, Изм. № 3).
(Измененная редакция, Изм. № 4).
1.3. Уклон полки полособульба № 271010 должен быть 10°.
1.4. Размеры, площадь поперечного сечения и масса 1 м полособульбов, изготовленных в сдвоенном виде, должны соответствовать указанным в табл. 2.
Таблица 2
|
Номер полособульба |
h |
b |
