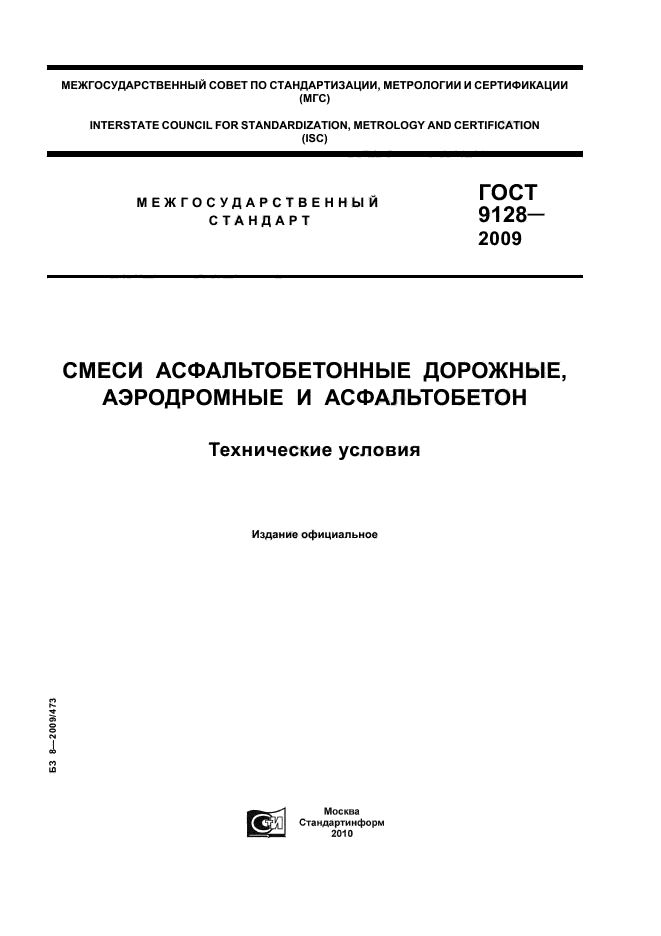

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ    9128—

2009

СМЕСИ АСФАЛЬТОБЕТОННЫЕ ДОРОЖНЫЕ, АЭРОДРОМНЫЕ И АСФАЛЬТОБЕТОН

Технические условия

Издание официальное

с5

§

N

1

м

ю

r—i    Москва

?£] Стакдартинформ

LJ    2010

ГОСТ 9128-2009

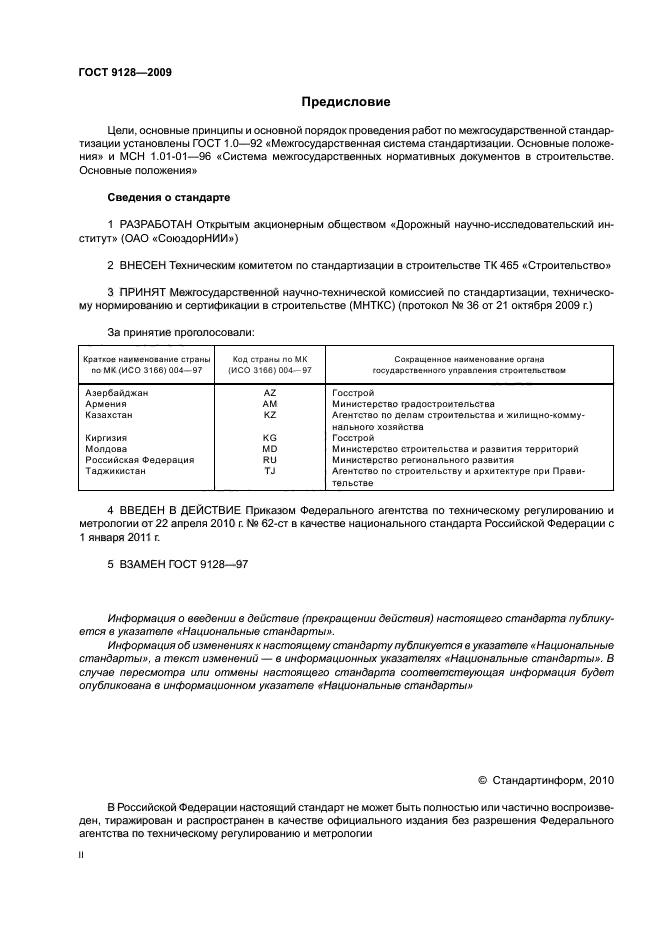

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01—96 «Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1    РАЗРАБОТАН Открытым акционерным обществом «Дорожный научно-исследовательский институт» (ОАО «СоюздорНИИ»)

2    ВНЕСЕН Техническим комитетом по стандартизации в строительстве ТК 465 «Строительство»

3    ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) (протокол N9 36 от 21 октября 2009 г.)

За принятие проголосовали:

Краткое наименование страны по МК(ИСО 3166) 004-97 Код страны по МК |ИСО 31вв) 004- 97 Сокращенное наименование органа государственного управления строитепьствок Азербайджан А2 Госстрой Армения AM Министерство градостроительства Казахстан К2 Агентство по делам строительства и жилищно-комму нального хозяйства Киргизия KG Госстрой Молдова МО Министерство строительства и развития территорий Российская Федерация RU Министерство регионвльного развития Таджикистан TJ Агентство по строительству и архитектуре при Прави тельстве

4 ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 апреля 2010 г. No 62-ст в качестве национального стандарта Российской Федерации с 1 января 2011 г.

5 ВЗАМЕН ГОСТ 9128-97

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе « Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случав пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

© Стандартинформ. 2010

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официапьного издания без разрешения Федерального агентства по техническому регупированию и метрологии

ГОСТ 9128-2009

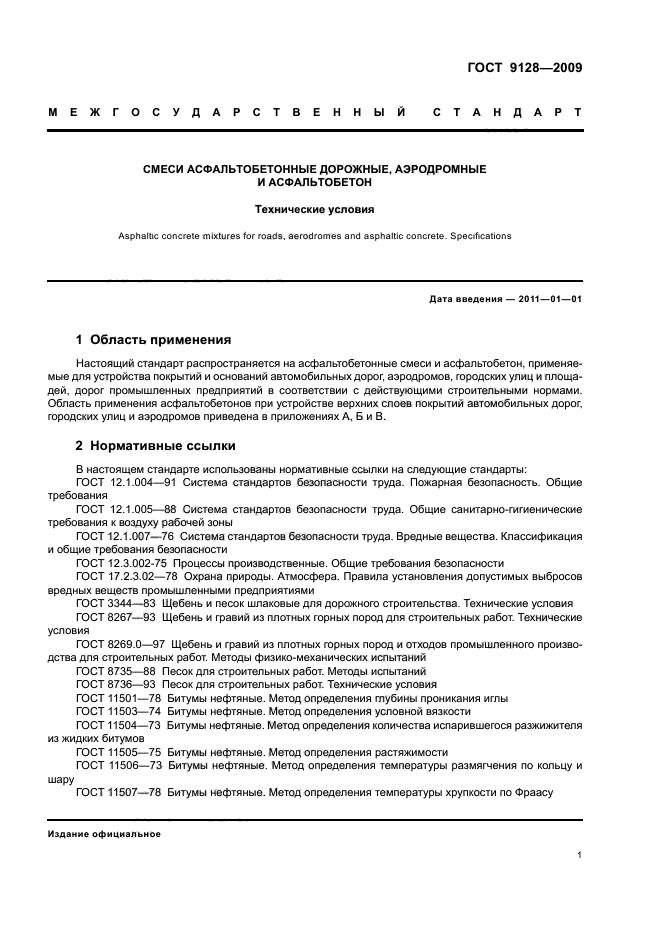

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СМЕСИ АСФАЛЬТОБЕТОННЫЕ ДОРОЖНЫЕ, АЭРОДРОМНЫЕ И АСФАЛЬТОБЕТОН

Технические условия

Asphaltic concrete mixtures for roads, aerodromes and asphaltic concrete. Speculations

Дата введения — 2011—01—01

1    Область применения

Настоящий стандарт распространяется на асфальтобетонные смеси и асфальтобетон, применяемые для устройства покрытий и оснований автомобильных дорог, аэродромов, городских улиц и площадей. дорог промышленных предприятий в соответствии с действующими строительными нормами. Область применения асфальтобетонов при устройстве верхних слоев покрытий автомобильных дорог, городских улиц и аэродромов приведена в приложениях А. Б и В.

2    Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.3.002-75 Процессы производственные. Общие требования безопасности ГОСТ 17.2.3.02-78 Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями

ГОСТ 3344-83 Щебень и песок шлаковые для дорожного строительства. Технические условия ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия

ГОСТ 8269.0-97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний ГОСТ 8735-88 Песок для строительных работ. Методы испытаний ГОСТ 8736-93 Песок для строительных работ. Технические условия ГОСТ 11501-78 Битумы нефтяные. Метод определения глубины проникания игпы ГОСТ 11503-74 Битумы нефтяные. Метод определения условной вязкости ГОСТ 11504-73 Битумы нефтяные. Метод определения количества испарившегося разжижителя из жидких битумов

ГОСТ 11505-75 Битумы нефтяные. Метод определения растяжимости

ГОСТ 11506-73 Битумы нефтяные. Метод определения температуры размягчения по кольцу и

шару

ГОСТ 11507-78 Битумы нефтяные. Метод определения температуры хрупкости по Фраасу

Издание официальное

1

ГОСТ 9128-2009

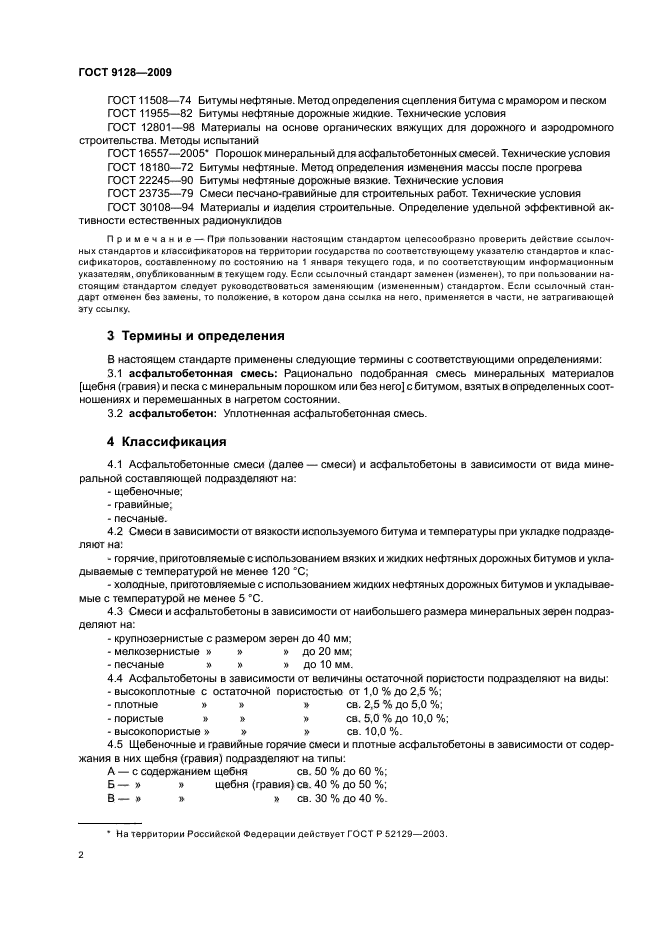

ГОСТ 11508-74 Битумы нефтяные. Метод определения сцепления битума с мрамором и песком ГОСТ 11955-82 Битумы нефтяные дорожные жидкие. Технические условия ГОСТ 12801-98 Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний

ГОСТ 16557-2005¹ Порошок минеральный для асфальтобетонных смесей. Технические условия ГОСТ 18180-72 Битумы нефтяные. Метод определения изменения массы после прогрева ГОСТ 22245-90 Битумы нефтяные дорожные вязкие. Технические условия ГОСТ 23735-79 Смеси песчано-гравийные для строительных работ. Технические условия ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на территории государства по соответствующему указателю стандартов и классификаторов. составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3    Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1    асфальтобетонная смесь: Рационально подобранная смесь минеральных материалов [щебня (гравия) и песка с минеральным порошком или без него] с битумом, взятых в определенных соотношениях и перемешанных в нагретом состоянии.

3.2    асфальтобетон: Уплотненная асфальтобетонная смесь.

4    Классификация

4.1    Асфальтобетонные смеси (далее — смеси) и асфальтобетоны в зависимости от вида минеральной составляющей подразделяют на:

—    щебеночные;

—    гравийные;

—    песчаные.

4.2    Смеси в зависимости от вязкости используемого битума и температуры при укладке подраэде-пяют на:

—    горячие, приготовляемые с использованием вязких и жидких нефтяных дорожных битумов и укладываемые с температурой не менее 120 °С;

—    холодные, приготовляемые с использованием жидких нефтяных дорожных битумов и укладываемые с температурой не менее 5 ^вС.

4.3    Смеси и асфальтобетоны в зависимости от наибольшего размера минеральных зерен подразделяют на:

—    крупнозернистые с размером зерен до 40 мм;

— мепкозернистые »    »    » до 20 мм:

— песчаные    »    »    » до 10 мм.

4.4    Асфальтобетоны в зависимости от величины остаточной пористости подразделяют на виды: -высокоплотные с остаточной пористостью от 1.0 % до 2.5 %;

—    плотные    »    »    »    св.    2,5 % до 5.0 %;

-пористые »    »    »    се.    5,0 % до 10,0 %;

—    высокопористые»    »    »    св.    10,0 %.

4.5    Щебеночные и гравийные горячие смеси и плотные асфальтобетоны в зависимости от содержания в них щебня (гравия) подразделяют на типы:

А — с содержанием щебня    св.    50 % до 60 %;

Б — »    »    щебня (гравия) св. 40 % до 50 %;

В — »    »    »    св.    30    %    до    40 %.

1

На территории Российской Федерации действует ГОСТ Р 52129-2003.

ГОСТ 9128-2009

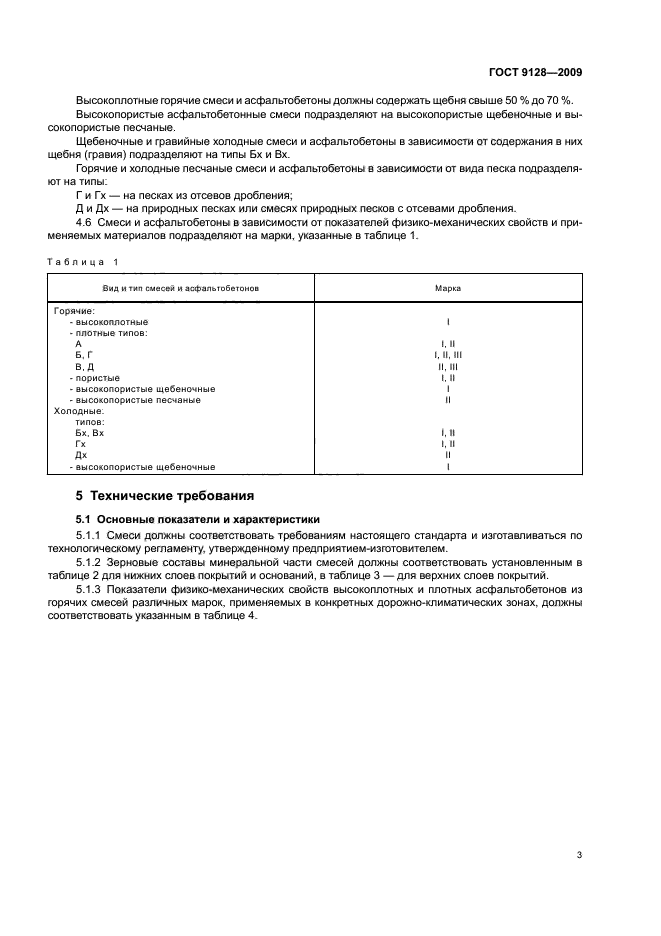

Высокоплотные горячие смеси и асфальтобетоны должны содержать щебня свыше 50 % до 70 %.

Высокопористые асфальтобетонные смеси подразделяют на высокопористые щебеночные и высокопористые песчаные.

Щебеночные и гравийные холодные смеси и асфальтобетоны в зависимости от содержания в них щебня (гравия) подразделяют на типы Бх и Вх.

Горячие и холодные песчаные смеси и асфальтобетоны в зависимости от вида песка подразделяют на типы.

Г и Гх — на песках из отсевов дробления;

Д и Дх — на природных песках или смесях природных песков с отсевами дробления.

4.6 Смеси и асфальтобетоны в зависимости от показателей физико-механических свойств и применяемых материалов подразделяют на марки, указанные в таблице 1.

Таблица 1

Вид и тип смесей и асфальтобетонов Марка Горячие: — высокоплотные 1 — плотные типов: А 1. II Б, Г 1. II. Ill В. Д II. Ill — пористые 1. II — высокопористые щебеночные 1 — высокопористые песчаные II Холодные. типов: Бх. Вх 1. И Гх 1. Н Дх II — высокопористые щебеночные 1

5 Технические требования

5.1    Основные показатели и характеристики

5.1.1    Смеси должны соответствовать требованиям настоящего стандарта и изготавливаться по технологическому регламенту, утвержденному предприятием-изготовителем.

5.1.2    Зерновые составы минеральной части смесей должны соответствовать установленным в таблице 2 для нижних слоев покрытий и оснований, в таблице 3 — для верхних слоев покрытий.

5.1.3    Показатели физико-механических свойств высокоплотных и плотных асфальтобетонов из горячих смесей различных марок, применяемых в конкретных дорожно-климатических зонах, должны соответствовать указанным в таблице 4.

3

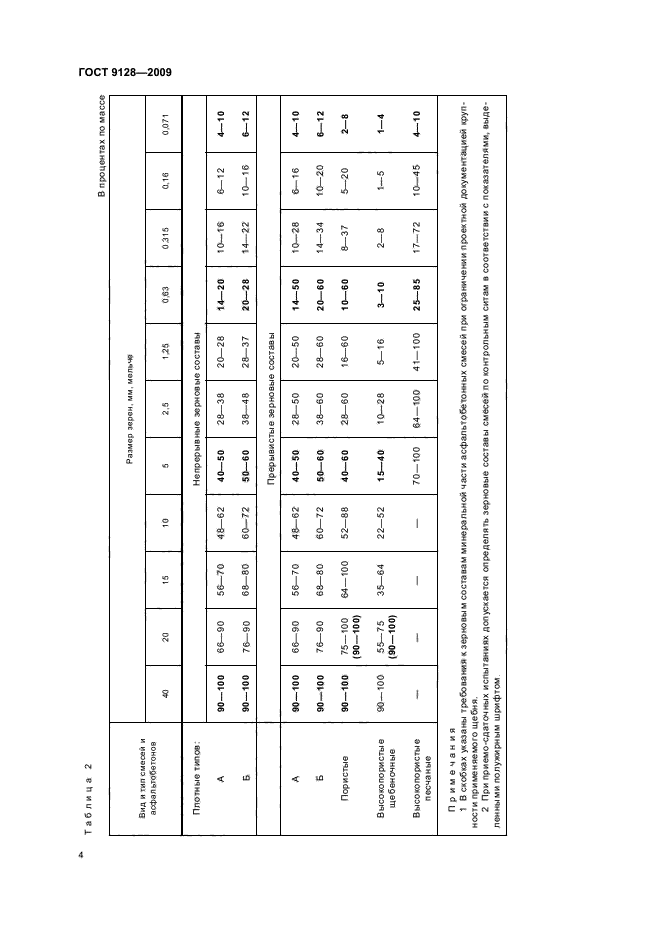

Таблица 2 В процентах по массе

Вид и тип смесей и Размер зерен, мм. мельче асфальтобетонов 40 20 15 10 S 2.5 1.25 0,63 0315 0.16 0.071 Плотные типов: Непрерывные зерновые составы А 90—100 66—90 56—70 48-62 40—50 28-38 20-28 14—20 10-16 6—12 4—10 Б о о I S 76-90 68-80 60-72 50—60 38-48 28-37 20—28 14—22 10-16 б—12 Прерывистые зерновые составы А 90-100 66—90 56—70 48—62 40—50 28—50 20—50 14—50 10—28 6—16 4—10 В $ 1 о о 76-90 68-80 60-72 50—60 38—60 28—60 20—60 14—34 10-20 6-12 Пористые 90—100 75—100 (90—100) 64—100 52-88 40—60 28-60 16-60 10—60 8-37 5-20 2—8 Высоко пористые щебеночные 90-100 55-75 (90—100) 35-64 22-52 15—40 10-28 5-16 3—10 2-8 1—5 1—4 Высоко пористые песчаные — — — — 70-100 64—100 41—100 25-85 17-72 10-45 4—10

Примечания

1    В скобках указаны требования к зерновым составам минеральной части асфальтобетонных смесей при ограничении проектной документацией крупности применяемого щебня.

2    При приемо-сдаточных испытаниях допускается определять зерновые составы смесей по контрольным ситам в соответствии с показателями, выделенными полужирным шрифтом

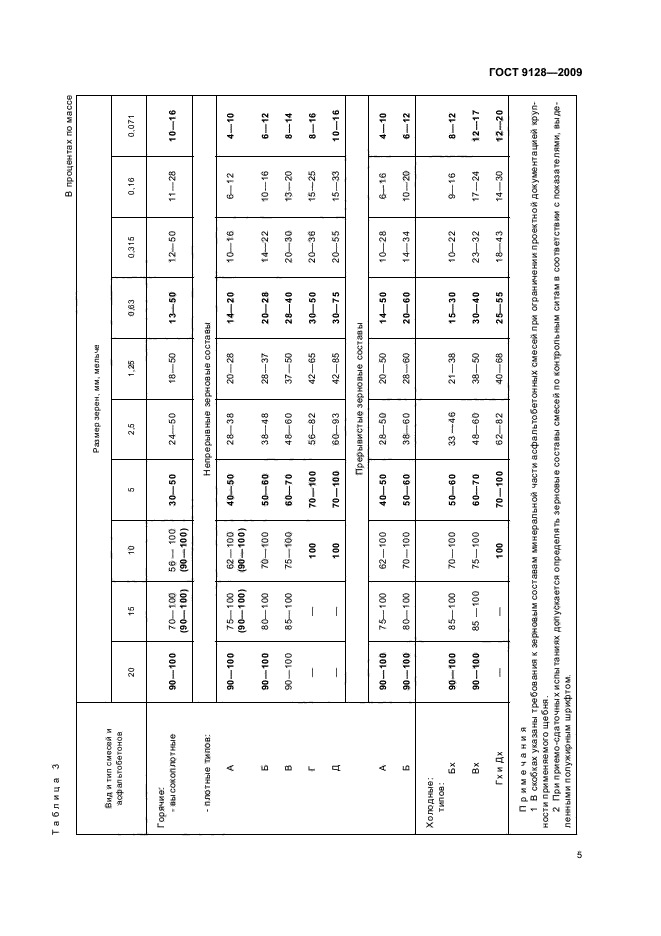

Таблица 3 В промен та х по масс©

вид и тил смоовй и асфальтобетонов Размер зерен, мм. мельче 20 15 10 5 2.5 1,25 0.63 0.315 0.16 0,071 Горячие: —    высокоплотные —    плотные типов: А Б В Г Д А Б 90 — 100 70-100 (90—100) 56— 100 (90-100) 30—50 24—50 18—50 13-50 <л о 11—28 10—16 Непрерывные зерновые составы 90—100 90—100 90-100 75—1СХ> (90—100) 80-100 85-100 62—100 (90—100) 70—100 75-100 100 100 40—50 50—60 60—70 70—100 70—100 28-38 38—48 48-60 56—82 60-93 20—28 28-37 37—50 42—65 42-85 14—20 20—28 28-40 30-50 30—75 10-16 14—22 20-30 20—36 20—55 6-12 10—16 13-20 15—25 15-33 4—10 6—12 8-14 8—16 10—16 Прерывистые зерновые составы 90 — 100 90 — 100 75—100 80-100 62—100 70-100 40—50 50-60 28—50 38—60 20-50 28-60 14—50 20—60 10-28 14—34 6-16 10—20 4—10 6—12 Холодные: типов: Бх Вх Гх и Дх 90—100 90—100 85-100 85—100 70—100 75-100 100 50-60 60—70 70—100 33—46 48-60 62—82 21—38 38—50 40-68 15-30 30—40 25—55 10-22 23-32 18—43 в—16 17—24 14—30 8—12 12—17 12—20 Примечания 1    В скобках указаны требования к зерновым составам минеральной части асфальтобетонных смесей при ограничении проектной документацией крупности применяемого щебня. 2    При приемо-сдаточных испытаниях допускается определять зерновые составы смесей по контрольным ситам в соответствии с показателями, выделенными полужирным шрифтом.

ГОСТ 9128-2009

ГОСТ 9128-2009

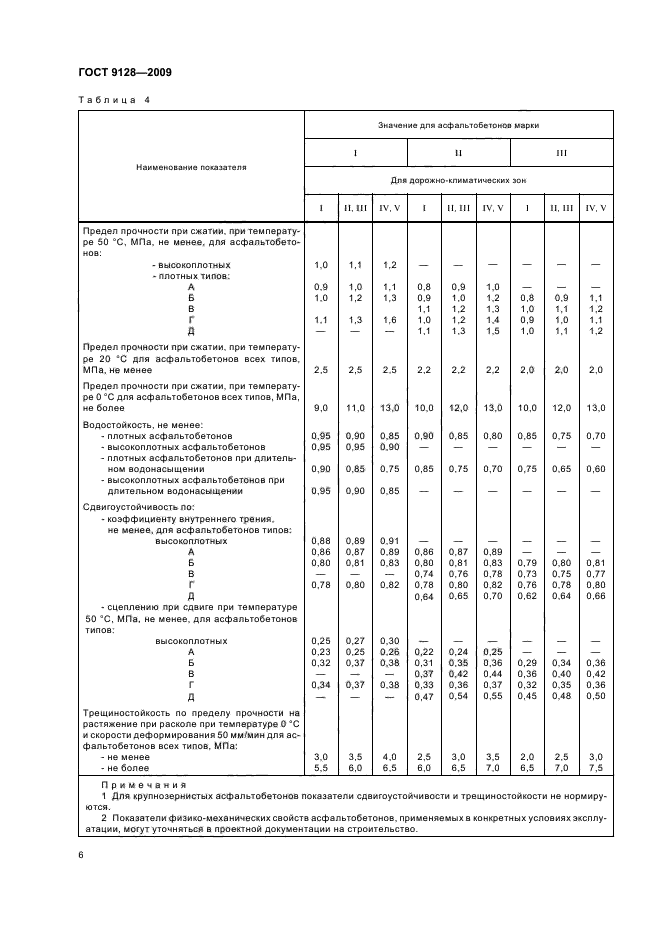

Таблица 4

Значение для асфальтобетонов марки Наименование псыэатсля 1 11 III Для дорожно-климатических эон I II. Ill IV. V 1 II. Ill IV. V I II. Ill IV. V Предел прочности при сжатии, при температуре 50 “С, МПа. не менее, для асфальтобетонов: — ВЫСОКОПЛОТНЫХ 1,0 1.1 1.2 — плотных типов: А 0.9 1.0 1.1 0.8 0.9 1.0 _ _ _ Б 1.0 1.2 1.3 0.9 1.0 1.2 0.8 0.9 1.1 В Г 1.1 1.3 1.6 1.1 1.0 1.2 1.2 1.3 1.4 1.0 0.9 1.1 1.0 1.2 1.1 д — — — 1.1 1.3 1.5 1.0 1.1 1.2 Предел прочности при сжатии, при температуре 20 *С для асфальтобетонов всех типов. МПа. не менее 2.5 2.5 2.5 2.2 2.2 2.2 2.0 2.0 2.0 Предел прочности при сжатии, при температуре 0 “С для асфальтобетонов всех типов, МПа, не более 9.0 11.0 13.0 10.0 12,0 13.0 10.0 12.0 13.0 Водостойкость, не менее: — плотных асфальтобетонов 0.95 0.90 0.85 0.90 0.85 0.80 0.85 0.75 0.70 — высокоплотных асфальтобетонов 0,95 0.95 0.90 — — — — — — — плотных асфальтобетонов при длительном водонасыщении 0.90 0.85 0.75 0.85 0.75 0.70 0,75 0.65 0.60 — высокоплотных асфальтобетонов при длительном водонасыщении 0.95 0.90 0.85 Сдвигоустойчивость по: — коэффициенту внутреннего трения, не менее, для асфальтобетонов типов: высокоплотных 0.88 0.89 0.91 А 0,86 0.87 0.89 0.86 0,87 0.89 — — — Б 0.80 0.81 0.83 0.80 0.81 0.83 0.79 0.80 0.81 В — — — 0.74 0.76 0.78 0.73 0.75 0.77 Г 0.78 0.80 0.82 0.78 0.80 0.82 0.76 0.78 0.80 д — сцеплению при сдвиге при температуре 50 «С. МПа. не менее, для асфальтобетонов типов: ВЫСОКОПЛОТНЫХ 0,25 0.27 0.30 0.64 0.65 0.70 0.62 0.64 0.66 А 0.23 0,25 0.26 0.22 0.24 0.25 — — — Б 0.32 0.37 0.38 0.31 0.35 0.36 0.29 0.34 0.36 В — — — 0,37 0.42 0.44 0.36 0.40 0.42 Г 0,34 0,37 0.38 0.33 0.36 0.37 0.32 0,35 0.36 д — — — 0.47 0.54 0.55 0.45 0.48 0.50 Трещиностойкость по пределу прочности на растяжение при расколе при температуре 0 “С и скорости деформирования 50 мм/мин для асфальтобетонов всех типов. МПа: — не менее 3.0 3.5 4.0 2.5 3.0 3.5 2.0 2.5 3.0 — не более 5.5 6.0 6.5 6.0 6.5 7.0 6.5 7.0 7.5

Примечания 1    Для крупнозернистых асфальтобетонов показатели сдаигоустойчиаости и трещиностойкости не нормируются. 2    Показатели физико-механических свойств асфальтобетонов, применяемых в конкретных условиях эксплуатации, могут уточняться в проектной документации на строительство.

6

ГОСТ 9128-2009

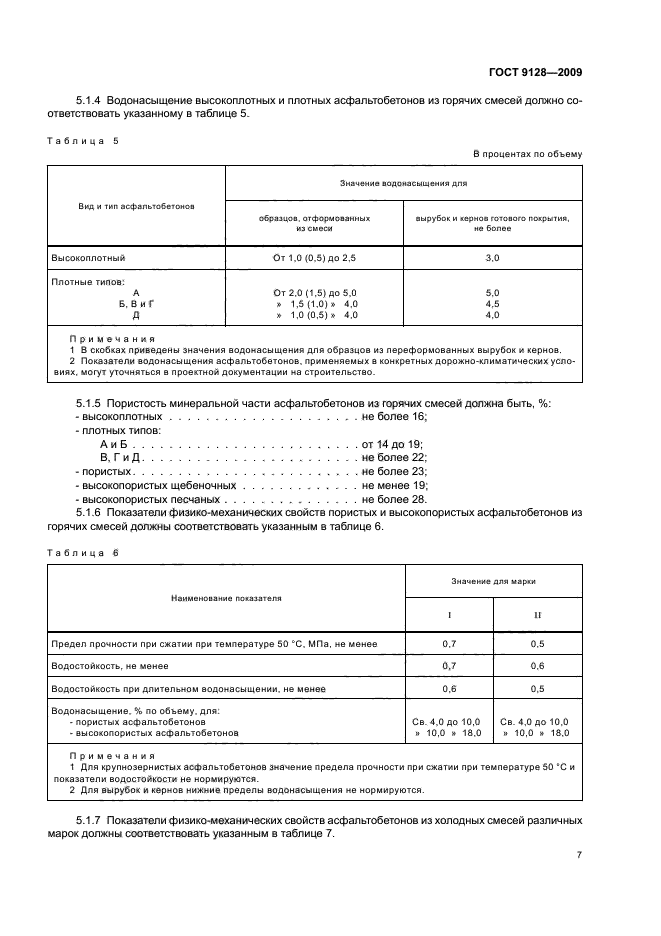

5.1.4 Водоиасыщение высокоплотных и плотных асфальтобетонов из горячих смесей должно соответствовать указанному в таблице 5.

В процентах по объему

Таблица 5

Значение водонасыщения для вид и тип асфальтобетонов образцов, отформованных из смеси вырубок и серное готового покрытия, не болое Высокоплотный От 1.0 (0.5) ДО 2.5 3.0 Плотные типов: А Б. В и Г Д От 2.0 (1.5) до 5.0 * 1.5 (1.0)* 4.0 » 1.0 (0.5)* 4.0 5.0 4.5 4.0 Примечания 1    В скобках приведены значения водонасыщения для образцов из переформованных вырубок и кернов. 2    Показатели водонасыщения асфальтобетонов, применяемых в конкретных дорожно-климатических условиях. могут уточняться в проектной документации на строительство.

5.1.5 Пористость минеральной части асфальтобетонов из горячих смесей должна быть, %:

—    высокоплотных…………………не более 16;

—    плотных типов:

А и Б…………………….от 14 до 19;

В. Г и Д……………………не более 22;

—    пористых…………………….не более 23;

—    высокопористых щебеночных…………. не менее 19;

—    высокопористых песчаных……………не более 28.

5.1.6 Показатели физико-механических свойств пористых и высокопористых асфальтобетонов из горячих смесей должны соответствовать указанным в таблице 6.

Таблица 6

Наименование показателя Значение для марки 1 11 Предел прочности при сжатии при температуре 50 X. МПа. не менее 0.7 0.5 Водостойкость, не менее 0.7 0.6 Водостойкость при длительном водонасыщении. не менее 0.6 0.5 Водонасышение. % по объему, для: —    пористых асфальтобетонов —    высокопористых асфальтобетонов Св. 4.0 до 10,0 » 10,0 » 18.0 Св. 4.0 до 10.0 » 10,0 » 18.0 Примечания 1    Для крупнозернистых асфальтобетонов значение предела прочности при сжатии при температуре 50 ‘С и показатепи водостойкости не нормируются. 2    Для вырубок и кернов нижние пределы водонасыщения не нормируются.

5.1.7 Показатели физико-механических свойств асфальтобетонов из холодных смесей различных марок должны соответствовать указанным в таблице 7.

ГОСТ 9128-2009

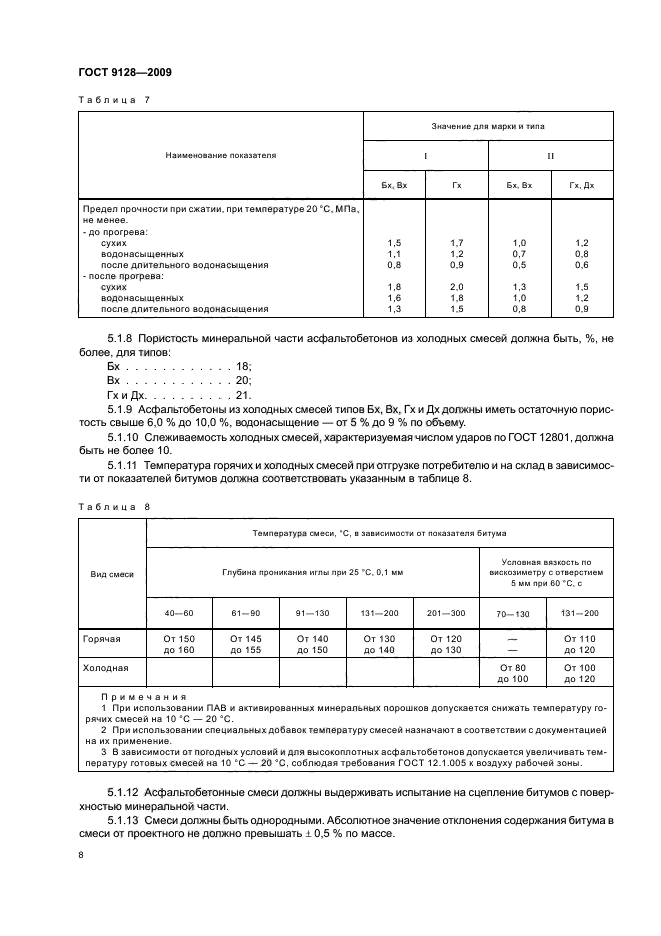

Таблица 7

Значение дли марки и типа Наименование показателя 1 Бх, Вх Гх Бх. вх Гх. Дх Предел прочности при сжатии, при температуре 20 ‘С. МПа, не менее. — до прогрева: сухих 1.5 1.7 1.0 1.2 водонасыщенных 1.1 1.2 0.7 0.8 после длительного водонасыщения 0.8 0.9 0.5 0.6 — после прогрева: сухих 1.8 2.0 1.3 1.5 водонасыщенных 1.6 1.8 1.0 1.2 после длительного водонасыщения 1.3 1.5 0.8 0.9

5.1.8    Пористость минеральной части асфальтобетонов из холодных смесей должна быть, %, не более, для типов:

Бх…………18;

Вх…………20;

Гх и Дх……….21.

5.1.9    Асфальтобетоны из холодных смесей типов Бх, Вх, Гх и Дх должны иметь остаточную пористость свыше 6,0 % до 10,0 %. водонасыщение — от 5 % до 9 % по объему.

5.1.10    Слеживаемость холодных смесей, характеризуемая числом ударов по ГОСТ 12801, должна быть не более 10.

5.1.11    Температура горячих и холодных смесей при отгрузке потребителю и на схлад в зависимости от показателей битумов должна соответствовать указанным в таблице 8.

Таблица 8

вил смеси Температура смеси. ‘С. и зависимости от показателя битума Глубина проникания иглы при 25 «С. 0,1 мм Условная вязкость по вискозиметру с отверстием 5 мм при 60 ‘С. с 40-60 61-90 91 — 130 131-200 201-300 70-130 131-200 Горячая От 150 ДО 160 От 145 ДО 155 От 140 ДО 150 От 130 ДО 140 От 120 до 130 I От 110 до 120 Холодная От 80 до 100 От 100 до 120 Примечания 1    При использовании ПАВ и активированных минеральных порошков допускается снижать температуру горячих смесей на 10 *С — 20 аС. 2    При использовании специальных добавок температуру смесей назначают в соответствии с документацией на их применение. 3    В зависимости от погодных условий и для высокоплотных асфальтобетонов допускается увеличивать температуру готовых смесей на 10 ‘С — 20 «С. соблюдая требования ГОСТ 12.1.005 к воздуху рабочей зоны.

5.1.12    Асфапьтобетонные смеси должны выдерживать испытание на сцепление битумов с поверхностью минеральной части.

5.1.13    Смеси должны быть однородными. Абсолютное значение отклонения содержания битума в смеси от проектного не допжно превышать ± 0,5 % по массе.

8

ГОСТ 9128-2009

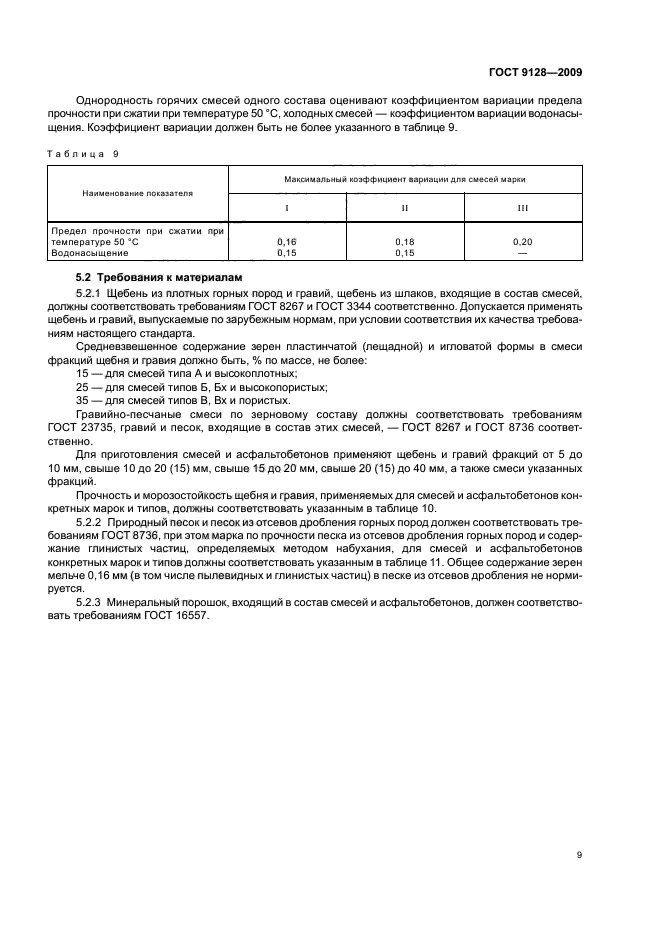

Однородность горячих смесей одного состава оценивают коэффициентом вариации предела прочности при сжатии при температуре 50 °С. холодных смесей — коэффициентом вариации водонасы-щения. Коэффициент вариации должен быть не более указанного в таблице 9.

Таблица 9

Наименование показателя Максимальный коэффициент вариации для смесей марки 1 II III Предел прочности при сжатии при температуре 50 «С 0,16 0,18 0.20 Водонасышение 0,15 0,15 —

5.2 Требования к материалам

5.2.1    Щебень из плотных горных пород и гравий, щебень из шлаков, входящие в состав смесей, должны соответствовать требованиям ГОСТ 8267 и ГОСТ 3344 соответственно. Допускается применять щебень и гравий, выпускаемые по зарубежным нормам, при условии соответствия их качества требованиям настоящего стандарта.

Средневзвешенное содержание зерен пластинчатой (лещадной) и игловатой формы в смеси фракций щебня и гравия должно быть. % по массе, не более:

15 — для смесей типа А и выоокогшотных;

25 — для смесей типов Б. Бх и высокопористых;

35 — для смесей типов В. Вх и пористых.

Гравийно-песчаные смеси по зерновому составу должны соответствовать требованиям ГОСТ 23735. гравий и песок, входящие в состав этих смесей, — ГОСТ 8267 и ГОСТ 8736 соответственно.

Для приготовления смесей и асфальтобетонов применяют щебень и гравий фракций от 5 до 10 мм, свыше 10 до 20 (15) мм, свыше 15 до 20 мм. свыше 20 (15) до 40 мм. а также смеси указанных фракций.

Прочность и морозостойкость щебня и гравия, применяемых для смесей и асфальтобетонов конкретных марок и типов, должны соответствовать указанным в таблице 10.

5.2.2    Природный песок и песок из отсевов дробления горных пород должен соответствовать требованиям ГОСТ 8736, при этом марка по прочности песка из отсевов дробления горных пород и содержание глинистых частиц, определяемых методом набухания, для смесей и асфальтобетонов конкретных марок и типов должны соответствовать указанным в таблице 11. Общее содержание зерен мельче 0,16 мм (в том числе пылевидных и глинистых частиц) в песке из отсевов дробления не нормируется.

5.2.3    Минеральный порошок, входящий в состав смесей и асфальтобетонов, должен соответствовать требованиям ГОСТ 16557.

9

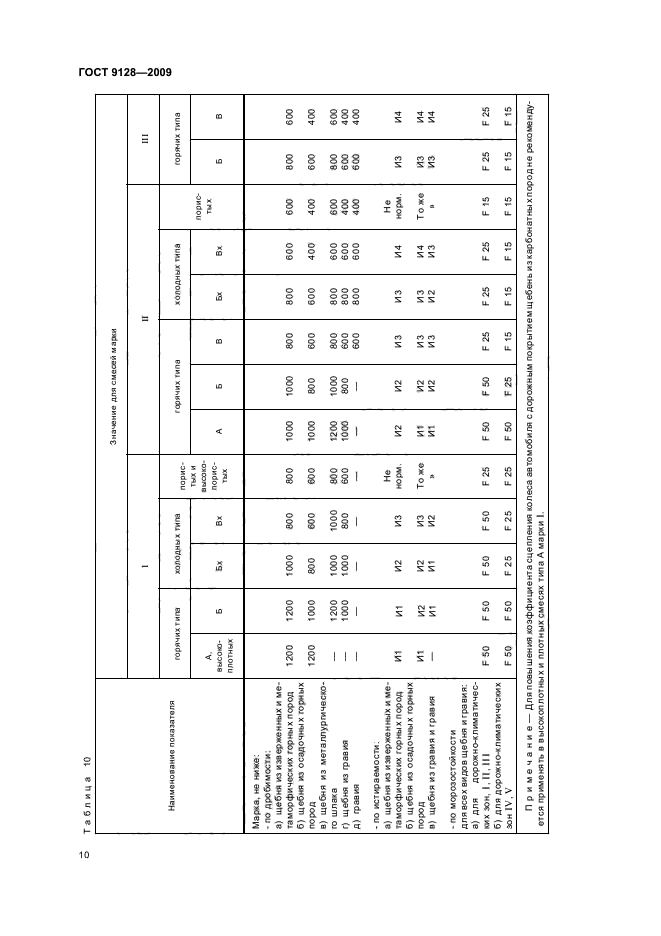

о Таблица Ю

ГОСТ 9128-2009

Значение для смесей марки

1

Г

III

Наимомояамио показателя

хилидм

»А 1И!И

порис

ЧулЧИА IWII

О

дилидп

ыА щпа

1 VjpjWW

X (Villa

А. выСОО- ллотных

Б

Бх

Вх

тых и высоко-пористых

А

Б

В

Б*

Вх

порис тых

Б

В

Марка, не ниже: • по дробимости: а) щебня из изверженных и метаморфических горных пород

1200

1200

1000

800

800

1000

1000

800

800

600

600

800

600

б) щебня из осадочных горных пород

1200

1000

800

600

600

1000

800

600

600

400

400

600

400

в) щебня из металлургичвеко-го шлака

_

1200

1000

1000

800

1200

1000

800

800

600

600

800

600

г) щебня из гравия

—

1000

1000

800

600

1000

800

600

800

600

400

600

400

д) гравия

—

—

—

—

—

—

—

600

800

600

400

600

400

— по истираемости, а) щебня из изверженных и метаморфических горных пород

И1

И1

И2

ИЗ

Не норм.

И2

И2

ИЗ

ИЗ

И4

Не норм.

ИЗ

И4

б) щебня из осадочных горных пород

И1

И2

И2

из

То же

И1

И2

ИЗ

ИЗ

И4

То же

ИЗ

И4

в) щебня иэ гравия и гравия

—

И1

И1

И2

»

И1

И2

ИЗ

И2

ИЗ

и

ИЗ

И4

— по морозостойкости для всех видов щебня и гравия: а) для дорожно-климатичве-ких зон, I. II, III

F 50

F 50

F 50

F 50

F 25

F 50

F 50

F 25

F 25

F 25

F 15

F 25

F 25

б) для дорожно-климатических зон IV. V

F 50

F 50

F 25

F 25

F 25

F 50

F 25

F 15

F 15

F 15

F 15

F 15

F 15

Примечание — Для повышения коэффициента сцепления колеса автомобиля с дорожным покрытием щебень из карбонатных пород не рекоменду

ется применять в высокоплотных и плотных смесях типа А марки I.

ГОСТ 9128-2009

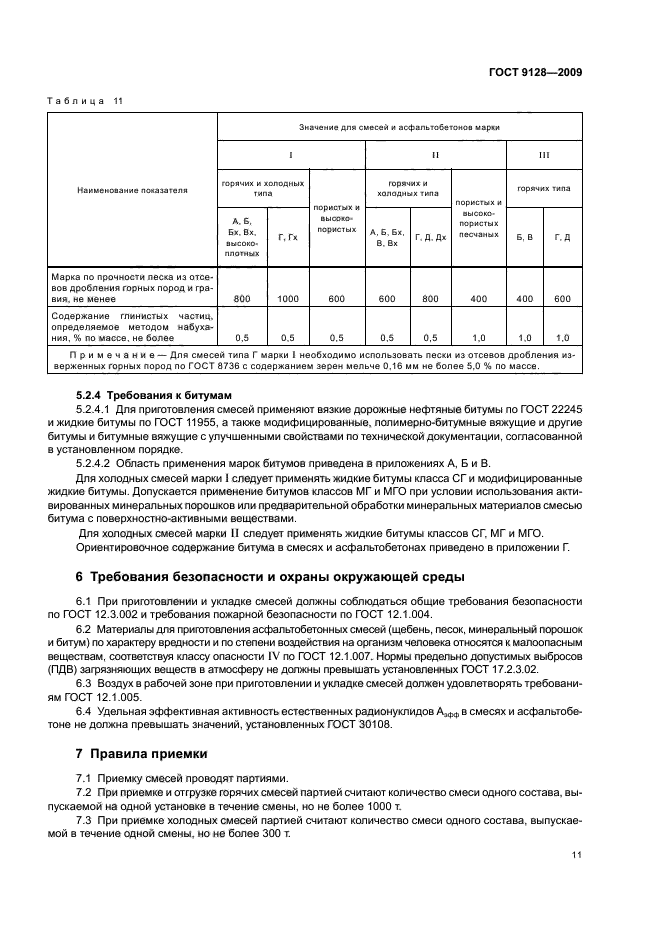

Таблица 11

Наименование показателя Значение для смесей и асфальтобетонов марки 1 II III горячих и холодных типа пористых и высокопористых горячих и холодных типа пористых и высокопористых песчаных горячих типа А. Б. Бх. Вх. высоко-плотных Г. Гх А. Б, Бх. В. Вх Г. Д. Дх Б. В г.д Марка по прочности песка из отсевов дробления горных пород и гравия. не менее 800 1000 600 600 800 400 400 600 Содержание глинистых частиц, определяемое методом набухания. % по массе, не более 0.5 0.5 0.5 0.5 0.5 1.0 1.0 1.0 Примечание — Для смесей типа Г марки 1 необходимо использовать пески из отсевов дробления изверженных горных пород по ГОСТ 8736 с содержанием зерен мельче 0.16 мм не более 5,0 % по массе.

5.2.4 Требования к битумам

5.2.4.1    Для приготовления смесей применяют вязкие дорожные нефтяные битумы по
