Флюсы сварочные плавленые. Технические условия
Заменяет ГОСТ 5.1929-73
На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 9087-81 в удобном формате. Узнать актуальный статус документа «Флюсы сварочные плавленые. Технические условия» на 2016 год.
Скрыть дополнительную информацию
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8
Страница 9
Страница 10
Страница 11

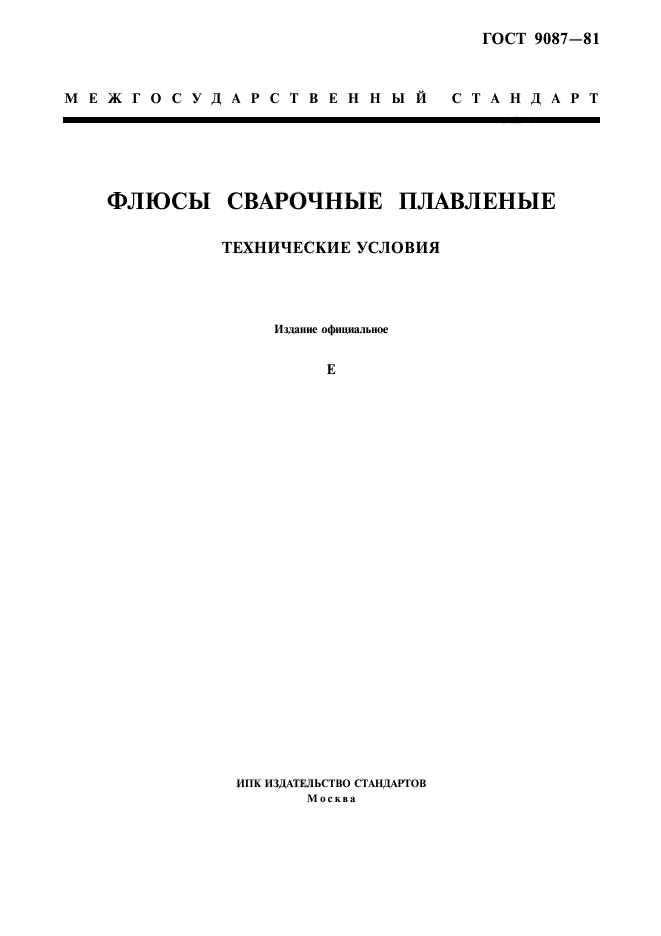

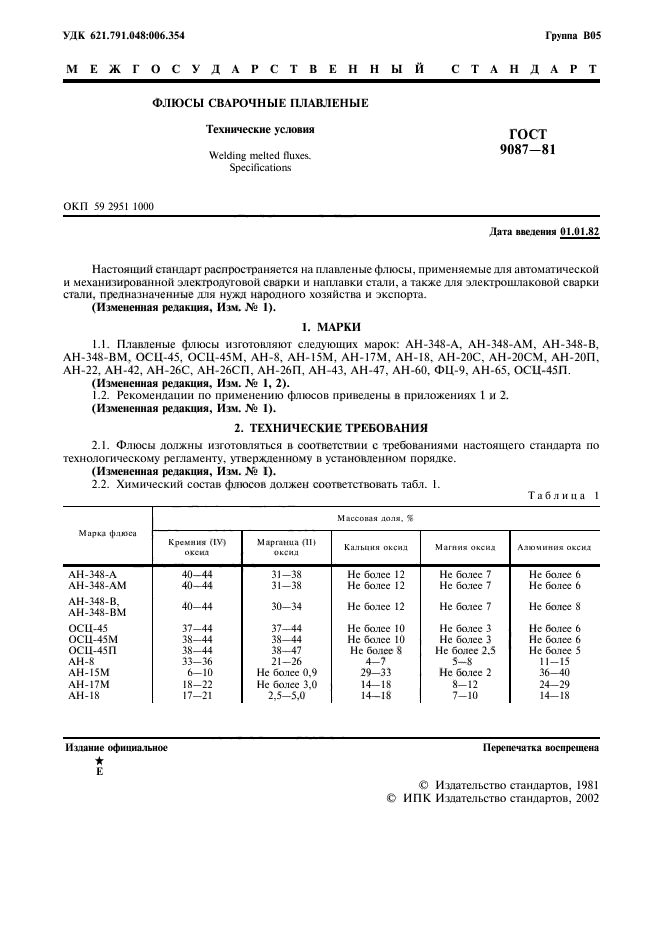

ГОСТ 9087-81
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФЛЮСЫ СВАРОЧНЫЕ ПЛАВЛЕННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Минск
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ФЛЮСЫ СВАРОЧНЫЕ ПЛАВЛЕННЫЕ Технические условия Welding melted fluxes. |
ГОСТ |
Дата введения 01.01.82
Настоящий стандарт распространяется на плавленые флюсы, применяемые для автоматической и механизированной электродуговой сварки и наплавки стали, а также для электрошлаковой сварки стали, предназначенные для нужд народного хозяйства и экспорта.
(Измененная редакция, Изм. № 1).
1. МАРКИ
1.1. Плавленые флюсы изготовляют следующих марок: АН-384-А, АН-348-АМ, АН-348-В, АН-348-ВМ, ОСЦ-45, ОСЦ-45М, АН-8, АН-15М, АН-17М, АН-18, АН-20С, АН-20СМ, АН-20П, АН-22, АН-42, АН-26С, АН-26СП, АН-26СП, АН-26П, АН-43, АН-47, АН-60, ФЦ-9, АН-65, ОСЦ-45П.
(Измененная редакция, Изм. № 1, 2).

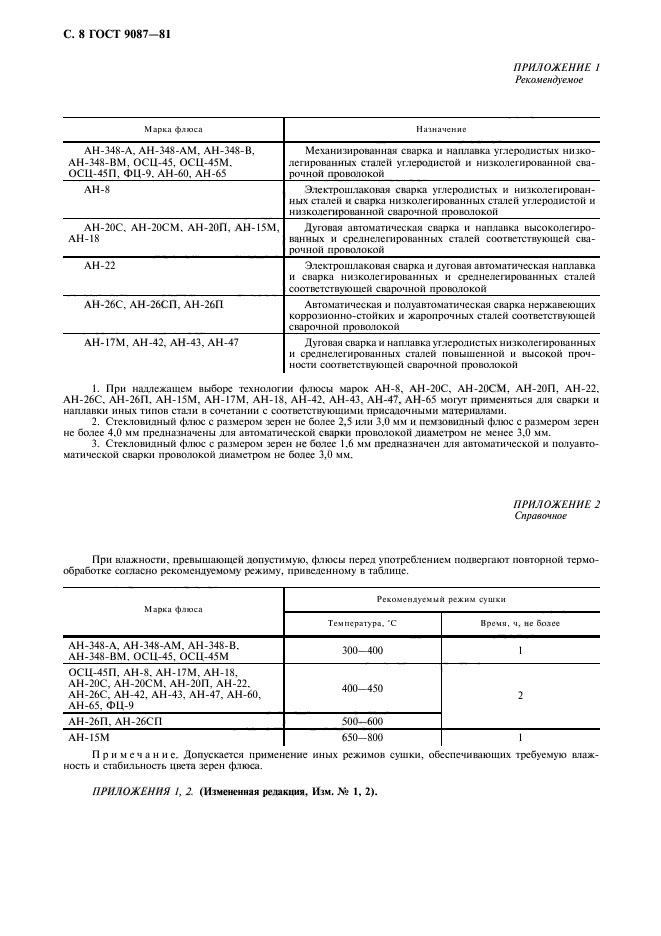

1.2. Рекомендации по применению флюсов приведены в приложениях 1 и 2.
(Измененная редакция, Изм. № 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Флюсы должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
(Измененная редакция, Изм. № 1).
2.2. Химический состав флюсов должен соответствовать табл. 1.
Таблица 1
|
Марка флюса |
Массовая доля, % |
||||
|
Кремния (IV) оксид |
Марганца (II) оксид |
Кальция оксид |
Магния оксид |
Алюминия оксид |
|
|
АН-348-А |
40-44 |
31-38 |
Не более 12 |
Не более 7 |
Не более 6 |
|
АН-348-АМ |
40-44 |
31-38 |
Не более 12 |
Не более 7 |
Не более 6 |
|
АН-348-В, АН-348-ВМ |
40-44 |
30-34 |
Не более 12 |
Не более 7 |
Не более 8 |
|
ОСЦ-45 |
37-44 |
37-44 |
Не более 10 |
Не более 3 |
Не более 6 |
|
ОСЦ-45М |
38-44 |
38-44 |
Не более 10 |
Не более 3 |
Не более 6 |
|
ОСЦ-45П |
38-44 |
38-47 |
Не более 8 |
Не более 2,5 |
Не более 5 |
|
АН-8 |
33-36 |
21-26 |
4-7 |
5-8 |
11-15 |
|
АН-15М |
6-10 |
Не более 0,9 |
29-33 |
Не более 2 |
36-40 |
|
АН-17М |
18-22 |
Не более 3,0 |
14-18 |
8-12 |
24-29 |
|
АН-18 |
17-21 |
2,5-5,0 |
14-18 |
7-10 |
14-18 |
|
АН-20С, |
19-24 |
Не более 0,5 |
3-9 |
9-13 |
27-32 |
|
АН-22 |
18-22 |
7,0-9,0 |
12-15 |
12-15 |
19-23 |
|
АН-26С, |
29-33 |
2,5-4,0 |
4-8 |
15-18 |
19-23 |
|
АН-42 |
30-34 |
14-19 |
12-18 |
— |
13-18 |
|
АН-43 |
18-22 |
5,0-9,0 |
14-18 |
Не более 2 |
30-36 |
|
АН-47 |
28-33 |
11,0-18,0 |
13-17 |
6-10 |
9-13 |
|
АН-60 |
42-46 |
36-41 |
Не более 10 |
Не более 3 |
Не более 6 |
|
АН-65 |
38-42 |
22-28 |
Не более 8 |
7-11 |
Не более 5 |
|
ФЦ-9 |
38-41 |
38-41 |
Не более 8 |
Не более 3 |
10-13 |

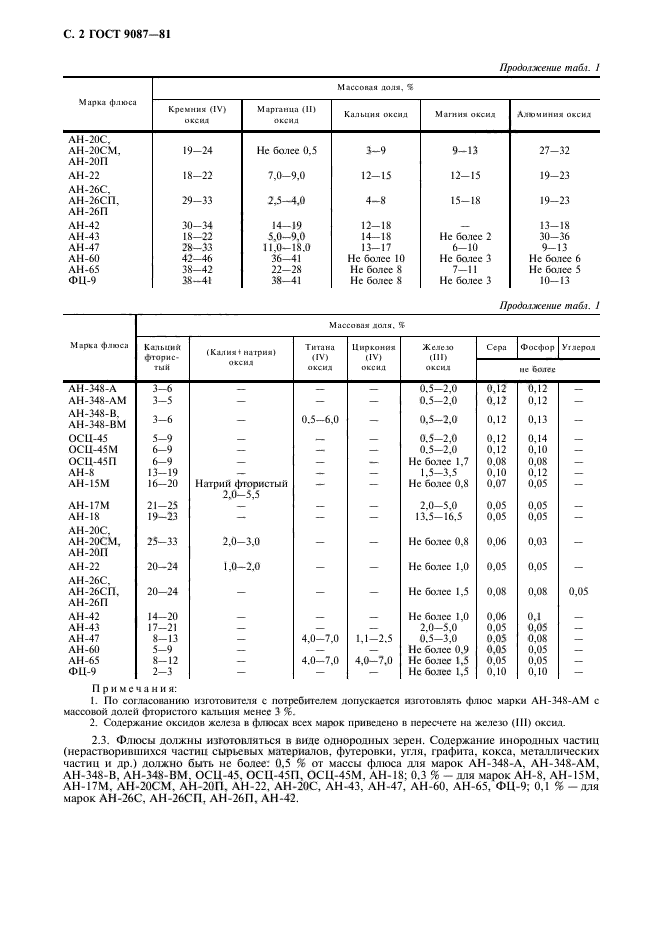

Продолжение табл. 1
|
Марка флюса |
Массовая доля, % |
|||||||
|
Кальций фтористый |
(Калия+ |
Титана (IV) оксид |
Циркония (IV) оксид |
Железо (III) оксид |
Сера |
Фосфор |
Углерод |
|
|
АН-348-А |
3-6 |
— |
— |
— |
0,5-2,0 |
0,12 |
0,12 |
— |
|
АН-348-АМ |
3-5 |
— |
— |
— |
0,5-2,0 |
0,12 |
0,12 |
— |
|
АН-348-В, АН-348-ВМ |
3-6 |
— |
0,5-6,0 |
— |
0,5-2,0 |
0,12 |
0,13 |
— |
|
ОСЦ-45 |
5-9 |
— |
— |
— |
0,5-2,0 |
0,12 |
0,14 |
— |
|
ОСЦ-45М |
6-9 |
— |
— |
— |
0,5-2,0 |
0,12 |
0,10 |
— |
|
ОСЦ-45П |
6-9 |
— |
— |
— |
Не более 1,7 |
0,08 |
0,08 |
— |
|
АН-8 |
13-19 |
— |
— |
— |
1,5-3,5 |
0,10 |
0,12 |
— |
|
АН-15М |
16-20 |
Натрий фтористый |
— |
— |
Не более 0,8 |
0,07 |
0,05 |
— |
|
АН-17М |
21-25 |
— |
— |
— |
2,0-5,0 |
0,05 |
0,05 |
— |
|
АН-18 |
19-23 |
— |
— |
— |
13,5-16,5 |
0,05 |
0,05 |
— |
|
АН-20С, |
25-33 |
2,0-3,0 |
— |
— |
Не более 0,8 |
0,06 |
0,03 |
— |
|
АН-22 |
20-24 |
1,0-2,0 |
— |
— |
Не более 1,0 |
0,05 |
0,05 |
— |
|
АН-26С, |
20-24 |
— |
— |
— |
Не более 1,5 |
0,08 |
0,08 |
0,05 |
|
АН-42 |
14-20 |
— |
— |
— |
Не более 1,0 |
0,06 |
0,1 |
— |
|
АН-43 |
17-21 |
— |
— |
— |
2,0-5,0 |
0,05 |
0,05 |
— |
|
АН-47 |
8-13 |
— |
4,0-7,0 |
1,1-2,5 |
0,5-3,0 |
0,05 |
0,08 |
— |
|
АН-60 |
5-9 |
— |
— |
— |
Не более 0,9 |
0,05 |
0,05 |
— |
|
АН-65 |
8-12 |
— |
4,0-7,0 |
4,0-7,0 |
Не более 1,5 |
0,05 |
0,05 |
— |
|
ФЦ-9 |
2-3 |
Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
| ||||||
